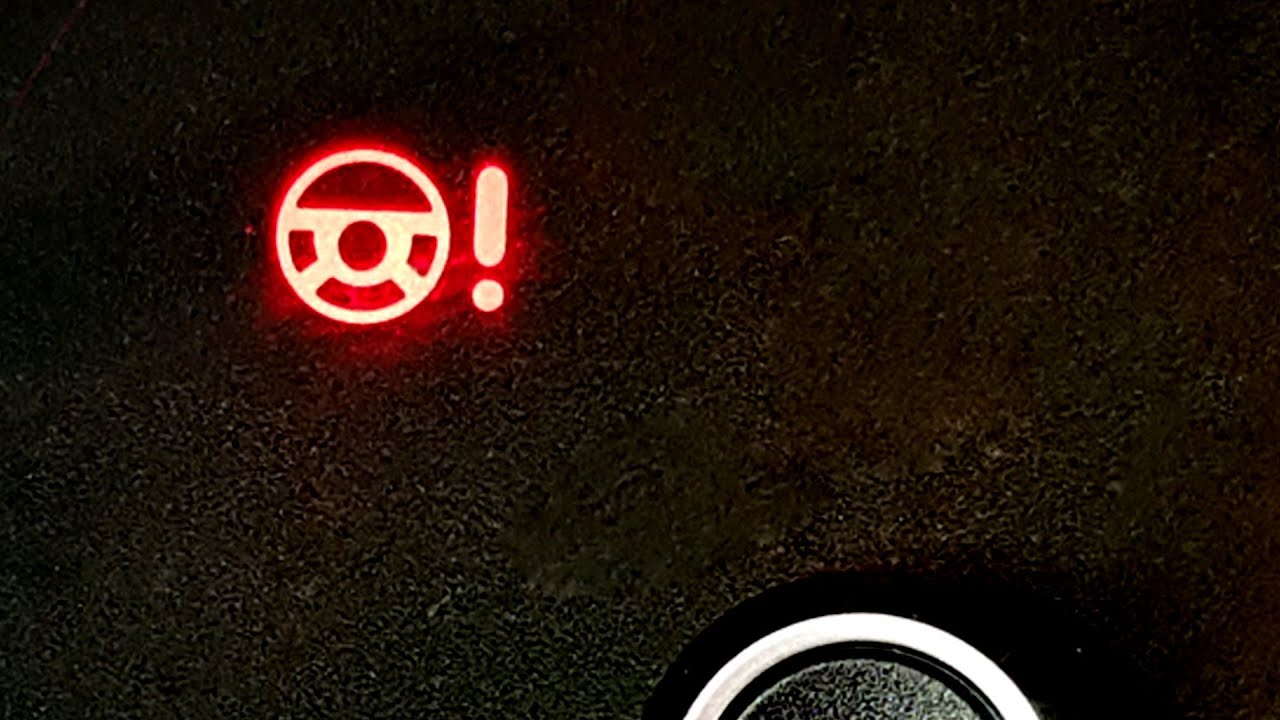

Что значит руль с восклицательным знаком

Горит значок руля с восклицательным знаком

Сейчас на рынке много машин с ЭУР — электроусилителем руля. В отличие от ГУР — гидроусилителя, в нем для облегчения управления установлен электрический моторчик. Масло не используется. Система обладает адаптивными свойствами. Она способна подстраиваться под манеру вождения, может менять настройки в зависимости от скорости. Не обошлось без недостатков. Сбой в бортовой электрике может отключить контур ЭУР или снизить его работоспособность. Тогда на приборной панели появляется руль и восклицательный знак. Расскажем о том, что значит активация индикатора и как поступить, если заметили желтый или красный сигнал.

Устройство ЭУР

Принцип работы ЭУР

На Западе систему называют ESP — Electric Power Steering. Основным элементом традиционного контура управления можно назвать рулевую рейку. Ее приводит в движение шестерня вала. Блок управления анализирует сигналы, поступающие от датчиков момента и угла поворота, следит за скоростью машины. На основе этих данных ЭБУ включает или отключает питание электродвигателя. Шестерня усилителя помогает водителю крутить рулевое колесо без физической нагрузки. Если в системе произошел сбой, загорается значок с восклицательным знаком.

Не всегда электродвигатель установлен на рейке. Некоторые инженерные решения предусматривают монтаж усилителя на вал рулевого управления. Это упрощает и удешевляет конструкцию. Преимущества ЭУР по сравнению с ГУР таковы:

1. Экономия расхода топлива. В системе нет гидравлического насоса, поэтому двигатель не тратит свою мощность впустую, потребляя лишнее горючее.
2. Компактность. Элементы электрического усилителя — часть рулевого управления. Из легко обслуживать, нет гидроцилиндра и распределителя.
3. Легкость настройки. Достаточно провести корректировку прошивки электронного блока, чтобы поменять компенсационное усилие.

Не обошлось без минусов. ЭУР при нагрузках может потреблять до 40 % всей мощности генератора. Во время движения по бездорожью электродвигатель порой перегревается. Чтобы предотвратить выход из строя электроусилителя, ЭБУ ограничивает его питание. В результате руль становится тяжелым. Это может случиться внезапно, в момент выполнения сложного маневра. Возникнет риск попасть в ДТП.

Причины появления сигнала

Важно понимать, какие факторы вызывают включение на панели значка с восклицательным знаком. Некоторые причины вполне безобидны, остальные способны преподнести водителю неприятный сюрприз во время движения. Можем сказать со стопроцентной уверенностью: нельзя игнорировать проблему. Лучше незамедлительно заняться диагностикой или отправиться в автосервис.

Включился режим адаптации

Значок неисправности

Когда автомобиль стоит в гараже или на парковке, электронный блок управления получает питание от аккумулятора. Иногда возникает необходимость снять клеммы с батареи. Например, для замены магнитолы или зарядки АКБ. В это время на короткий срок ЭБУ перестает работать, а в момент подачи тока перезагружается и переходит в режим адаптации. Загорается желтый сигнал. Такое часто происходит с автомобилями марки Volkswagen. Чтобы избавиться от проблемы, советуем сделать следующее:

• завести мотор и стать на ровную площадку;
• выкрутить руль влево до упора и зафиксировать;
• выкрутить рулевое колесо вправо на весь ход;
• установить руль в среднем положении;
• проехать 30–50 метров вперед.

Если нет поломок в системе, значок погаснет. Калибровка прошла успешно, блок управления восстановил работу датчиков. Можно смело ездить, но лучше следить за сигналами на приборной панели. Повторное появления руля и восклицательного знака говорит о более серьезных причинах.

Неисправный аккумулятор

АКБ не держит зарядку

До момента запуска генератора электромеханический усилитель получает питание от АКБ. Если аккумулятор не выдает нужный вольтаж, значит двигателю ЭУР не хватает сил для работы. Поэтому загорается соответствующая иконка. У неисправности батареи есть типичные симптомы:

• быстрая разрядка;
• плохо крутит стартер «на холодную»;
• не работают вспомогательные бортовые системы.

Про последний пункт расскажем подробнее. Если фары еле горят, кондиционер выключается сам по себе, а дисплей магнитолы гаснет при переключении режимов, значит потребителям не хватает мощности. Самый простой метод диагностики — проверить напряжение на полностью заряженном аккумуляторе. Тестер должен показывать значения в районе 12,6 В. Заряд на «убитой» АКБ обычно не поднимается выше 10 В.

Первым делом нужно проверить плотность электролита с помощью ареометра. Эталонное значение — 1,28 г/см³. Если меньше, следует попробовать добавить плотности. После неудачных попыток восстановления батарею меняют. Аккумулятор теряет емкость из‐за деградации электродов, которые покрываются слоем диэлектрика.

Сгорел предохранитель

Блок предохранителей

Чтобы элементы ЭУР не получили повреждение в момент скачка напряжения, в их цепи установлены предохранители. Если «пробка» сгорела, на панели высветится руль с восклицательным знаком. При этом, скорее всего, усилитель перестанет работать. Колесо станет «дубовым». Первым делом нужно найти руководство по эксплуатации автомобиля, чтобы определить, в каком секторе блока находится предохранитель. Потом следует проделать ряд простых манипуляций:

• снять клеммы с аккумулятора;
• найти нужный предохранитель;
• заменить на заведомо исправный.

Иногда сложно определить, что предохранитель перегорел. Особенно если корпус изготовлен из «глухого» пластика. В этом случае подтвердить теорию можно только на практике. После подключения АКБ пиктограмма пропала с панели? Значит, все в порядке. Но в большинстве случаев значок не погаснет, потому что ЭУР переходит в режим адаптации. Выше мы рассказывали, как провести калибровку системы.

Вышла из строя механика или электрика

Уязвимые элементы ЭУР

В системе электроусилителя много уязвимых мест. Начнем с электрики. Судя по нашему опыту, часто ломаются датчики угла поворота или момента. В результате электронный блок управления не получает обратную связь. Поэтому работоспособность нарушается частично или полностью. Иногда сгорает сам ЭБУ. Если не работает «мозг», то и другие элементы системы прекращают справляться с поддержанием функционала. После перегрева ломается электромотор. При залипании он может полностью блокировать возможность поворота руля.

Зачастую причиной поломки служат повреждения механической части рулевого управления. Из‐за коррозии клинит зубчатая рейка. Усталость металла приводит к тому, что зубья шестерни вала рулевого управления стачиваются или обламываются. Датчики направляют искаженную информацию в блок управления, а тот включает значок неисправности на панели.

Выводы

Если появился руль и восклицательный знак — значит пора заняться диагностикой. Продолжать движение рискованно. В лучшем случае руль станет тугим, в худшем вал вообще перестанет вращаться. Хорошо, если это произойдет на парковке. А вдруг водитель в этот момент будет идти на обгон при движении на крупной федеральной трассе? Тогда последствия могут оказаться катастрофическими.

Если срабатывание индикатора не связано с включением режима адаптации, советуем немедленно посетить технический центр. Опытные электрики проведут профессиональную диагностику, найдут причину неисправности, сделают ремонт. Если затягивать решение проблемы, есть все шансы попасть в ДТП.

Значение руля с восклицательным знаком

Руль с восклицательным знаком — это символ, который появляется на панели приборов автомобиля и указывает на возможное нарушение или проблему в системе управления автомобилем. Если вы видите этот значок, это означает, что вам следует обратить внимание на ваш автомобиль и принять соответствующие меры, чтобы предотвратить возможные проблемы.

Возможные причины

Вид руля с восклицательным знаком может варьироваться в зависимости от марки и модели автомобиля. Тем не менее, основные причины, по которым он может появиться, включают следующее:

• Проблема с системой тормозов: Руль с восклицательным знаком может указывать на проблемы с тормозами, например, на износ тормозных колодок или утечку тормозной жидкости. В этом случае, необходимо немедленно обратиться в автосервис для диагностики и ремонта.
• Преобретение новго автомобиля: Возможно, вам пришлось только что приобрести новый автомобиль, и символ руля с восклицательным знаком появился для информирования вас о том, что вам необходимо проверить руководство по эксплуатации или связаться с дилером для разъяснений.
• Проблема с аккумулятором: Иногда, руль с восклицательным знаком может указывать на проблему с аккумулятором или электрической системой автомобиля. В этом случае, необходимо проверить заряд аккумулятора и, при необходимости, заменить его.

Как реагировать на руль с восклицательным знаком

Если руль с восклицательным знаком загорается на панели приборов вашего автомобиля, следуйте этим рекомендациям:

1. Не паникуйте: Вид руля с восклицательным знаком может быть тревожным, но важно сохранять спокойствие и сосредоточиться, чтобы принять необходимые меры.
2. Проверьте руководство по эксплуатации: Обращайтесь к руководству по эксплуатации автомобиля для получения информации о возможных причинах появления данного символа и действиях, которые необходимо предпринять.
3. Проверьте автомобиль: Проверьте все основные системы автомобиля, такие как тормоза, аккумулятор и другие системы, которые могут быть связаны с появлением этого символа.
4. Получите профессиональную помощь: Если вы не можете самостоятельно определить причину и устранить проблему, рекомендуется обратиться в сервисный центр или к квалифицированному автомеханику для проведения диагностики и ремонта.

Помните, что игнорирование руля с восклицательным знаком и продолжение эксплуатации автомобиля без устранения проблемы может привести к серьезным последствиям и повреждениям вашего автомобиля.

Заботьтесь о своем автомобиле и регулярно проводите техническое обслуживание, чтобы избегать возможных проблем и обеспечить безопасность на дороге.

Руль с восклицательным знаком на панели приборов Toyota Yaris

Подскажите, нигде не могу найти что означает значок на панели приборов в виде схематического «руля»с восклицательным знаком, когда ключ в замок вставляешь и поворачиваешь он загорается вместе с остальными значками а потом как и все тухнет, что он означает, авто Ярис седан 2008 «американец»

to grandm: У Вас по всей вероятности стоит электроусилитель руля. Это индикатор его неисправности.

Не он загорается как и все значки когда ключ поворачиваешь, а потом тухнет как и все остальные значки, просто не мог нигде найти что он означает, спасибо за разъяснение

to Messir:

Добрый день,когда вы включаете зажигание ЭБУ дает команду на самодиагностику всей системы,вот по этому у вас и горят все значки на приборной панели и через время тухнут(но не все!некоторые тухнут при запуске двигателя)

А сам значок "руль с восклицательным знаком"желтого или красного цвета, обозначает что у вас стоит Электрический усилитель руля.Если он загорится во время езды на авто или при заведенном двигателе то это уже плохо(говорит о поломке системы усилителя руля)

Почему на приоре горит руль с восклицательным знаком

Лада Приора: ЭУР, неисправности и ремонт электроусилителя

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

• неисправность датчика скорости;
• неисправность датчика крутящего момента;
• скорость превышает 60 км/ч;
• частота оборотов двигателя меньше 400 в минуту;
• сбой в блоке управления;
• плохо припаянные контакты;
• недостаточное напряжение.

Программное отключение

1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Неисправности

По механической части обычно выходит из строя валы, арматура или соединительные детали. В этой ситуации при вращении руля колеса остаются неподвижными. В целом ремонтируется здесь все довольно просто – путем замены пришедших в негодность деталей.

Поломка электромотора обычно требует покупки нового, так как восстановлению он не подлежит. Новый узел продается в любом крупном магазине, а установить его нетрудно и своими силами.

Когда выясняется, что произошел обрыв связи между контроллером и ЭУР, необходимо осмотреть разъемы. В данном случае внимание обращают на второй из них (первый, как ранее отмечалось, силовой). Туда же нужно лезть, если не поступают сигналы от датчиков распределительного и коленчатого валов. Если проводка перетерлась или у нее нарушена изоляция – придется заменить весь жгут. Он продается отдельно и стоит недорого. В противном случае нужно будет проверить все контакты и «прозвонить» их мультиметром.

Датчики проверяются заменой на заведомо рабочие. Неисправный контроллер не ремонтируется, потому нужно будет приобрести новый.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

• Лада Приора: основные проблемы электроусилителя руля и их устранение
• Как определить, что ЭУР нуждается в ремонте
• Основные неисправности электроусилителя руля и их причины
• Как выполнить ремонт ЭУР своими руками
• ЭУР на Лада Приора: неисправности и способы устранения
• Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Одно из самых проблемных мест у Лады Приоры – это электроусилитель руля. Именно поэтому ремонт электроусилителя руля – частая проблема, с которой сталкиваются владельцы Приоры. Если вы обнаружили, что не работает ЭУР на Приоре, то сразу обращайтесь к специалисту или займитесь ремонтом сами. Чаще всего электроусилитель руля Приоры имеет две причины неисправности.

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1.При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Если на Приоре не работает электроусилитель руля, вам сразу же даст об этом знать мигающая ошибка на приборной доске.

Как выполнить ремонт ЭУР своими руками

Электроусилитель руля Приоры имеет несколько причин неисправности и один путь их решения. Для ремонта вам понадобится:

1. Головка на 8 и 13 мм
2. Трещотка или вороток
3. Удлинитель
4. Молоток
5. Зубило

Снятие и установка

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:

1. Накидной ключик на 8.
2. Головка с воротком, или торцевой ключ на 13.
3. Фигурная (крестовая) отвёртка.

И более ничего, кроме умения, ими пользоваться. Это при условии, что сам руль уже снят, а это отдельная история.

Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала.

Отсоединить два разъёма от ЭБУ ЭУР. Снять со специальной шпильки пластиковую накладку.

Нижние гайки не откручивать совсем, а провернуть на несколько оборотов ключом № 13. А вот стяжной болт шарниров промежуточного вала, вытащить полностью, открутив его гайку на 13. Ну вот. Выкрутив все крепёжные гайки, можно вытаскивать неисправный ЭУР «Приоры». Ключом на 13 освободить нижний вал устройства от шлицевого шарнира. Ну вот и всё. Можно попытаться починить описанные выше неисправности самому, отнести в мастерскую или просто поставить новый агрегат на свою «Приору», действуя в обратном порядке.

Полезное видео по общему ремонту электроусилителя руля «Приоры»:

Тахометр, спидометр, индикаторы бортового компьютера, лампочки – все эти компоненты расположены на панели приборов Лада. Предназначена «приборка» для отображения текущего состояния различных систем Лада Приора. Опытный автомобилист сразу заметит, что одному из узлов требуется ремонт, об этом ему сообщит определенный значок. Если вы начинающий водитель, то вам будет полезно изучить щиток Лада Приора. В этом материале представлено подробное описание каждого элемента приборки.

Обозначения индикаторов приборной панели

При пуске на приборке загораются практически все значки – таким образом проводится проверка работы лампочек. Некоторые водители считают, что это сообщения о неисправностях каких-либо систем Лада Приора.

№ на схеме	Обозначения индикаторов
1	Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;
2	Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;
3	Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;
4	Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;
5	Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;
6	Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;
7	Правый поворотник (смотрите №4);
8	Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;
9	Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;
10	Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;
11	Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;
12	Клавиша для сброса суточного пробега и перехода между режимами индикации;
13	Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;
14	Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;
15	Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;
16	Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;
17	Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;
18	Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;
19	Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;
20	Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;
21	Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;
22	Отключение определенной подушки;
23	Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;
24	Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Электроусилитель руля

Этот аппарат делает мощнее усилие, которое передаётся в системе рулевого управления. Проще говоря, руль можно крутить двумя пальцами. Ранее на моделях ВАЗ ставились гидравлические усилители (ГУР), но начиная с Лады «Калины» от них отказались.

Был разработан ЭУР. По мощности передачи усилия ГУР предпочтительнее, однако, у него много недостатков:

• Отбор мощности у двигателя.
• Необходим постоянный контроль за уровнем в бачке.
• Проверка маслопроводов.

Всех этих недостатков электроусилитель лишён. И он даже более прост в ремонте, чем ГУР. Но и своих неисправностей у него хватает.

Устройство ЭУР

Основные составляющие электрического усилителя:

1. Механическая часть.
2. Электрическая составляющая.
3. Электронный блок управления (ЭБУ) с периферией.

В механическую часть входят, собственно детали рулевого управления, соединительные части и крепёжная арматура. То есть входной и выходной валы, кронштейн, гайки, болты, шпильки и пружины. Ну ещё регулировочный рычаг, для изменения угла наклона руля.

Электрическая, собственно сам мотор усилителя. Наиболее уязвима электронная составляющая. ЭБУ и разъёмы с датчиками.

Горит восклицательный знак – что делать?

Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора. Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q. Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:

• Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет.
• Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил. Соблюдайте повышенную осторожность, если лампа горит во время движения.
• Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.

Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков. Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах. Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.

Диагностика

Прежде всего, следует указать, что поломка, произошедшая с ЭУР, определяется по индикации на панели приборов. На ней имеется лампочка, на которой схематически изображено рулевое колесо и восклицательный знак.

В норме после запуска мотора она зажигается на пару секунд и затем после самодиагностики, проводимой ЭБУ, гаснет, когда никаких отказов не выявлено. Но при обнаружении проблемы индикация не отключается.

Не стоит при этом забывать, что контроллер электрического усилителя по периферии поддерживает связь с ЭБУ автомобиля. Потому такого рода поломки лучше выявлять на станции техобслуживания, при помощи компьютера.

Впрочем, в настоящее время в продаже имеются индивидуальные приборы для проверки работоспособности тех или иных электронных узлов. Они просты в эксплуатации и стоят довольно недорого – до 1,3 тысячи рублей.

Таким образом, выяснить, что случилось с автомашиной, позволяет индивидуальный сканер. Его следует подключить к ЭБУ – последний выдаст коды ошибок. Все имеющие отношение к неисправностям ЭУР начинаются на «С». В частности, С1013 сигнализирует о слишком низком напряжении в бортовой системе – это означает, что его не хватает для нормальной работы усилителя.

Как отмечают специалисты, наиболее часто встречающиеся проблемы следующие:

• обрыв, подгорание или замыкание проводов, питающих ЭУР (они красного и черного цветов, имеют большее сечение, чем остальные, а также входят в отдельный разъем);
• перегорание предохранителя;
• малое напряжение.

В последнем случае требуется проверить как аккумуляторную батарею, так и генератор.

В каких случаях нужно снимать панель приборов?

Демонтаж приборки Приора требуется для тюнинга или замены перегоревших ламп. ВАЗ 2170 относится к современным моделям, поэтому креплений на панели не много. Для разбора вам понадобится набор отверток. Не забудьте отключить «минус» АКБ.

Начинается процесс со снятия монтажного блока. Для этого необходимо прокрутить защелки на крышке предохранителей, а затем демонтировать ее;

Подведем итоги

Как видно, ЭУР Приора сам по себе не является сложной конструкцией, что несколько упрощает процесс замены отдельных компонентов системы. Однако активное использование электроники снижает надежность такой системы в целом. На практике, чаще сбои в работе электроусилителя руля возникают не по причине механических поломок, а в результате проблем с разъемами, датчиками, контактами, проводкой, управляющими модулями и т.д.

В любом случае, применительно в ЭУР необходимо начинать с компьютерной диагностики, а уже затем переходить к углубленной проверке всех компонентов системы по отдельности.

По этой причине усилитель рулевого управления, причем независимо от типа, необходимо периодически проверять и обслуживать (в случае с ГУР нужно следить за герметичностью и менять масло гидроусилителя, в случае с ЭУР, как минимум, следует выполнять углубленную диагностику). Такой подход дает возможность увеличить срок службы системы, а также позволяет избежать непредвиденных поломок усилителя рулевого управления автомобиля.

Назначение агрегата

За счет работы ЭУР снижается нагрузка и усилие на руле при совершении поворота. Узел значительно облегчает управление автомобилем, а на большой скорости он не позволяет выполнять опасные маневры.

В состав агрегата входят следующие компоненты:

1. Рулевое колесо;
2. Колонка;
3. Электромотор;
4. Механизм поворота руля;
5. Электронный блок управления (ЭБУ);
6. Датчик момента.

При повороте в работу включается электроусилитель. Момент обеспечивается электромотором, который присутствует в конструкции ЭУР. Датчик момента измеряет показатель и отправляет его в ЭБУ. В зависимости от угла поворота, блок рассчитывает, какую мощность нужно задать мотору. В переключателе, расположенным под рулем, присутствует устройство, которое определяет угол поворота. Датчик момента и поворота передают данные на ЭБУ, который «определяет», с нужной ли скоростью работает электродвигатель.

На прошлых поколениях автомобилей ВАЗ был установлен гидроусилитель, он давал во всех диапазонах вращения практически одинаковое усилие. Что касается ЭУР, то степень усилия зависит от множества факторов – скорость поворота «баранки» и его угол, обороты силовой установки, скорость движения.

Горит руль с восклицательным знаком на приоре

Сигнализатор электроусилителя руля(вариантное исполнение) — загорается оранжевым цветом при включении зажигания и гаснет после запуска двигателя(чем больше вывернуты колеса автомобиля при включении зажигания, тем дольше не гаснет индикатор.
Уровень тормозной жидкости проверь, долей.

Если 14 значок это электро усилитель руля. После запуска мотора должен погаснуть, а если горит после запуска это неиспрааность электроусилителя.

Подробности если что.

23 Контрольная лампа неисправности АБС

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

подскажите СРОЧНО. кто сталкивался? машина 2010 года выключается ЭУР загорается на приборке неисправность руля! руль тяжёлый . спидометр работает. кто что скажет? Задаю ещё раз вопрос !

подскажите СРОЧНО. кто сталкивался? машина 2010 года выключается ЭУР загорается на приборке неисправность руля! руль тяжёлый . спидометр работает. кто что скажет?
