Где находится датчик коленвала на opel astra h z16xep?
Двигатель Z16XEP. Установлен датчик спереди двигателя возле масленного фильтра и щупа. Крепится болтом. Нужна головка на 10.19 мая 2018 г.
Где находится датчик положения коленвала Opel Astra H?
в задней части блока цилиндров напротив шейки коленвала установлен датчик.
Где находится датчик распредвала на Opel Astra H?
На автомобиле Опель Астра Н датчики положения распределительных валов (датчика фазы) установлены на заднем торце головки блока цилиндров. При неисправности в цепи любого из датчиков ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения).
Где находится датчик положения коленчатого вала Opel Astra J?
Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров внутри двигателя (напротив задней шейки коленчатого вала) на заднем сальнике коленчатого вала, имеющем специальную конструкцию. Колодка жгута проводов датчика расположена в задней части блока цилиндров двигателя (за стартером).
Как понять что вышел из строя датчик коленвала?
Распространенные признаки неисправности датчика коленвалаПроблемы с запуском автомобиля . Периодическая остановка . Неравномерное ускорение транспортного средства . Пропуски зажигания или вибрация в двигателе . Резкий холостой ход и вибрация двигателя . Увеличение потребления топлива . Загорается индикатор двигателя Check Engine.Jun 21, 2021
Где находится датчик положения коленчатого вала?
Фиксируется ДПКВ на блоке цилиндров или картере коробки передач. Также он может быть установлен на кронштейне возле приводного шкива. Датчик располагается напротив зубьев задающего диска. Иногда его могут называть синхронизирующий или реперный.
Для чего нужен датчик положения распредвала?
В числе таких сенсоров — датчик положения распредвала (ДПРВ). Его сигнал позволяет синхронизировать работу системы впрыскивания горючей смеси в цилиндры двигателя. В подавляющем большинстве инжекторных двигателей применяется распределенное последовательное (фазированное) впрыскивание смеси.
Как правильно называется датчик распредвала?
Датчик положения распредвала (другое название — датчик фаз, английская аббревиатура — CMP) предназначен для определения углового положения распределительного вала в определенный промежуток времени. Информация, которую формирует датчик, нужна для управления системой впрыска и зажигания.
Что блокирует датчик коленвала?
Он сообщает блоку управления двигателем информацию о положении поршневой системы и определяет синхронность работы систем впрыска и зажигания. Неисправность датчика положения коленвала приводит к непременному отказу работоспособности двигателя.
Сколько по времени менять датчик коленвала?
Замена дпкв – это простая процедура, выполняемая в течение получаса. Для этого не требуется разборка двигателя и снятие защиты поддона картера, достаточно лишь демонтировать колесо.
Сколько стоит замена датчика положения коленвала?
Замена датчика положения коленвала — 1,050.00 руб.
Где находится датчик коленвала на opel astra h z16xep? Ответы пользователей
Отзыв владельца Opel Astra H — своими руками. Привет всем! Ранее просил помощи в решении проблемы, (спасибо всем кто откликнулся!)
А у меня были проблемы с Astra G Z16XEP, причем на нескольких машинах. Жалоба на холодный запуск, но если с 5-10 раза завелась, то дальше на .
Кто знаком с проблемой сразу очертит круг «виновников»: топливный насос, реле топливного насоса, датчик положения распределительного вала. Из всего .
Парни помогите, где находится датчик коленвала z16xep?
Здравствуйет,подскажите куда вы его подключили?у меня Z18xer,не смогли найти датчик положения коленвала,может можно через мозги подключить?
Объявление от компании «Центр запчастей «Ганс»» о продаже датчик коленвала Opel Astra H 2004-2015 10456604 L08 Z16XEP (LJ7) в Нижнем Новгороде по цене 1 .
Датчик положения коленвала Opel Z16XEP(105 л.с): объявление о продаже в Тюмени на Авито. В наличии датчик оборотов коленвала для Opel Astra H (Опель Астра .
Где находится датчик коленвала на opel astra h z16xep? Видео-ответы
Замена ДПКВ Opel Astra H
Очень коротенько о замене ДПКВ на Opel Astra H. И как не надо экономить на запчастях, замена которых может .
Где расположен датчик коленвала Opel Astra H.Снятие и проверка датчика положения коленвала двигателя
Где располагается датчик положения коленвала на двигателе автомобиля Opel Astra H с двигателем z18xer. Проверка .
Замена датчика коленвала Опель Астра
Здравствуйте дорогие подписчики или просто случайный зритель машинка opel astra h 18 автомат но это особо не важно .
Признаки неисправности и расположение датчика коленвала
Основные Признаки неисправности датчика коленвала. Где расположена и находится датчик коленвала Купить .
Opel Astra H с двигателем Z16XER, Z16XEP, Z18XER.
Советы владельцам по системе зажигания.
Об авторе
Иван Быстров
Здравствуйте! Меня зовут Иван Быстров, и я главный редактор этого сайта. Мне 32 года, я живу в Ярославской области России. Я всегда увлекался автомобилями, всегда хотел узнать больше, но зачастую не мог найти ответы на свои вопросы. Это сподвигло меня на создание проекта, где будет собрано воедино максимальное количество вопросов про автомобили, и на каждый из них будет предложен грамотный ответ! Очень надеюсь, что мой труд поможет всем получить новые знания быстро и без лишних затрат энергии!

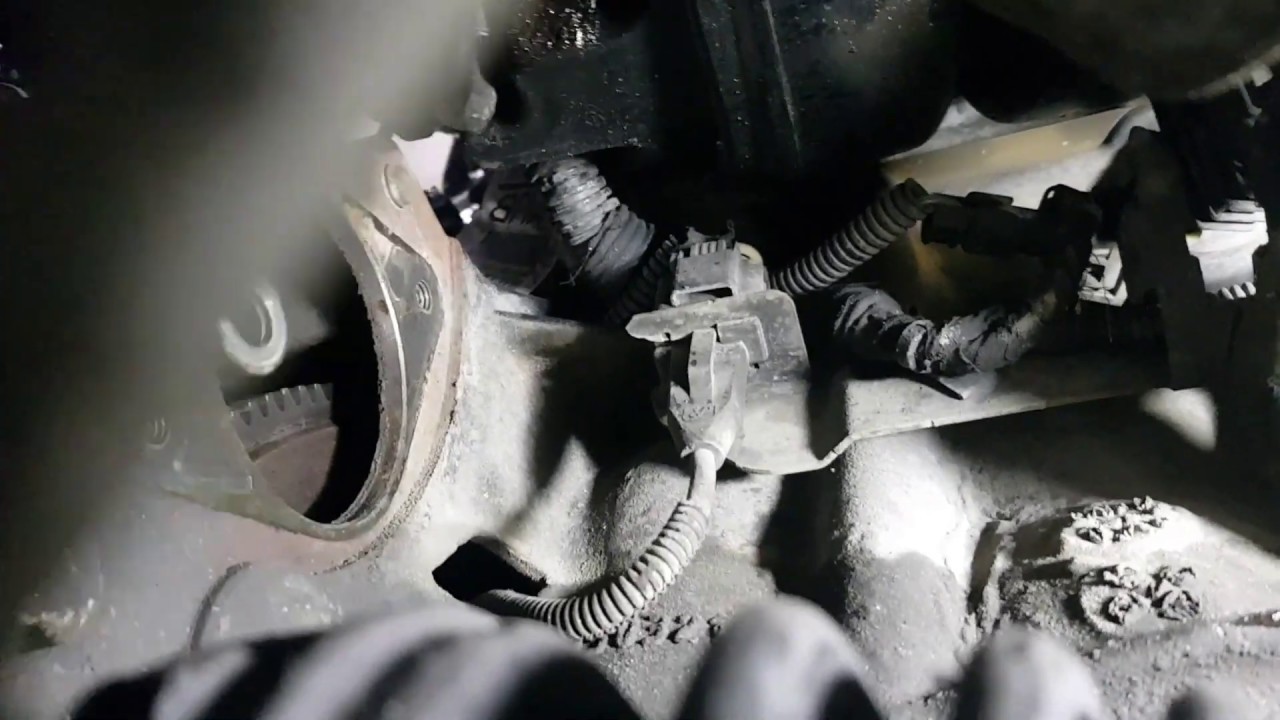

Где находится датчик коленвала на Опель Астра?
В Опель Астре, как и во многих других автомобилях, датчик коленвала играет важную роль в работе двигателя. Этот датчик предназначен для измерения положения коленчатого вала и передачи информации в электронную систему управления двигателем. Знание его расположения может оказаться полезным при обслуживании и ремонте автомобиля.
Расположение датчика коленвала
Датчик коленвала в Опель Астре, как правило, находится поблизости от коленвала двигателя. В зависимости от конкретной модели и двигателя, его расположение может немного различаться.
В Опель Астре 1.6 литра, например, датчик коленвала расположен на передней стороне двигателя, ниже ременного привода и ближе к поддону масла. Чтобы его найти, необходимо снять защитный кожух двигателя и осмотреть переднюю часть блока цилиндров.
Зачем нужен датчик коленвала?
Датчик коленвала имеет решающее значение для правильной работы двигателя. Он контролирует положение коленчатого вала и передает информацию в систему управления двигателем, что позволяет системе определить момент впрыска топлива и момент зажигания, необходимые для обеспечения оптимальной работы двигателя.
Если датчик коленвала неисправен или засорен, то он может передавать неправильные данные в систему управления, что приведет к неправильной работе двигателя и возможным поломкам. Если возникают проблемы с работой двигателя, включая раскачивание холостого хода, пропуски во время нагрузки или проблемы с запуском двигателя, датчик коленвала может быть одной из возможных причин.
Ремонт и замена датчика коленвала
Если вы заподозрили, что причиной проблем с двигателем может быть датчик коленвала, лучше обратиться к профессиональному автомеханику для проведения диагностики и ремонта.
В случае необходимости замены датчика коленвала в Опель Астре, автомеханик должен снять защитный кожух двигателя и осмотреть переднюю часть блока цилиндров, чтобы найти датчик. Затем необходимо отсоединить электрические разъемы, снять необходимые крепления и аккуратно извлечь старый датчик. Новый датчик коленвала устанавливается в обратной последовательности
Проверка и замена датчика положения коленвала двигателя (ДПКВ) на автомобиле Опель Астра Н
Эта очень нужная деталь содействует правильной синхронизации работы распределительного и коленчатого валов, высчитывая опель астра h датчик коленвала где находится угол наклона последнего.
Соответственно, бортовая электроника на основе данных датчика коленвала точно определяет момент для зажигания. Также для многих водителей важным стает вопрос, где находится датчик коленвала на Опель Астра, хотя бы для того, чтобы если уж не менять его самому, то хотя бы ориентироваться, что делают мастера на СТО. Находится он в большинстве моделей на блоке со стороны шкива коленвала, и поменять его самому не очень сложно, просто нужен определенный опыт.
Чем же так важен этот датчик для работы двигателя в моделях Opel Astra? Для ответа на этот вопрос стоит рассмотреть, что стает с машиной, опель астра h датчик коленвала где находится этот датчик отказал. Основным симптомом отказа является отсутствие возможности завести двигатель. В случае повреждения кабеля датчика или окислившегося разьема может наблюдаться:.
Если эти симптомы уже появились у вас, значит, медлить нельзя, и обязательно необходимо купить датчик коленвала на Опель Астра GF или H.
А сделать это очень легко, быстро и просто можно в интернет-магазине запчастей и расходников vce. Здесь вы найдете датчик коленвала на Опель Астра 1. Преимущества данного интернет-магазина очевидны:.
Мы надеемся, что убедили вас обратиться за помощью в приобретении необходимой вам запчасти — в интернет-магазин vce. Датчик холостого хода Опель Астра H, J : препядствия, симптомы, очистка и ремонт. Если авто стало неустойчиво вести такую жизнь на холостых оборотах, одна из вероятных обстоятельств — неисправный датчик холостого хода Опель Астра.
При запущенной силовой регулятор установке на оборотах холостого опель астра h датчик коленвала где находится средством смены величины сечения проходное опель астра h датчик коленвала где находится канала поставки воздуха в обхождение заслонки акселератора, которая находится в закрытом положении, в агрегат подается то количество воздушных масс, что требуются для производственной деятельности мотора. Поступающие воздушные массы контролируется средством датчика массового расхода воздуха.
Контроллер, согласно количеству воздуха, подает в камеру сгорания топливно-воздушную смесь средством форсунок. Контроллер анализирует данные о оборотах при помощи датчика коленвала. Непрогретый агрегат работает на завышенных оборотах.
Это происходит поскольку контроллер средством датчика холостого хода Опель Астра производит прогрев мотора на завышенных оборотах коленчатого вала. Схожий режим работы агрегата предоставляет производить начало движения машины сходу после пуска. Как следует, регулятор холостого хода Опель Астра берет только на себя управление силовой установкой режимы работы. Когда мотор достигнул рабочей температуры, контроллер выравнивает холостые обороты.
А дополнительно, долгий обычной на холостых увеличивает износ опель астра h датчик коленвала где находится мотора. Всем не больна мужчины. Это Второй серия про проект Жоповоз за И мой выбор пал на Opel Astra H. И вот уже в.
Датчик коленвала опель астра h: где находится, замена
Полетел датчик коленвала. Купил новый и не откладывая на завтра, сразу же поменял. Заехал передними колесам.
Поэтому, он не может самодиагностироваться системой. Клапан холостого хода Опель Астра расположен возле узла дросселя.
Проблем с его снятием возникнуть не. Но, если датчик холостого хода Опель Астра просто засорился или дал сбой, то возможна его чистка и калибровка. Поэтому ее нужно очистить, предварительно сняв с двигателя.
Чистка производится посредством брейк-клинера и WD Не лишним будет и очищение дроссельной заслонки.
Датчик коленвала Opel Astra
После чего нужно установить деталь на Opel Astra и откалибровать. Клапан холостого хода Опель Астра редко выходит из строя, поэтому его ремонт или замена требуются лишь в исключительных случаях. Часто достаточно очистки детали от отложений или сброс клеммы на 15 минут, чтобы восстановить ее работоспособность. Датчик положения коленчатого вала.
Где находится датчик коленвала в Опель Астра Эйч 1.8?
Выскочила у меня еще одна болячка этого двигуна, ошибка — отсутствует или неправильный сигнал частоты вращения двигателя. Может подскажете где находится датчик коленвала на опель астра аш 1. Где находится метка коленвала на Опель астра h датчик коленвала где находится А6, 2.
Отвечает за данную операцию датчик положения коленвалаон дублируется, один находится непосредственно у вала, а второй где-то в ТНВД и он нас не интересует. Ошибка проявляется, когда двигатель прогревается до рабочей температуры градусов, а её признаки это кратковременное изменение звука двигателя усиливается рокотуменьшается опель астра h датчик коленвала где находится и плавают обороты.
Я нашёл, примерно с десяток фирм производящих данный датчикцены от 25 до долларов по местному экзисту, но в большинстве случаев хватает их не на долго.
Датчик находится в очень неудобном месте под стартером, и за шрузом без зеркала его не видно, поэтому даже имея в распоряжении яму или эстакаду, без навыков гинеколога и соответствующего инструмента, заменить его будет сложно.
Отзыв владельца Opel Astra H — своими руками. Решил что точно это датчик, тк недавно менял на нем прокладку, знал что менять.
Так как из вышеперечисленного в моём распоряжении был только набор инструментов, то для того, чтобы добраться до нужного места, снова пришлось влючать смекалку.
Замена датчика коленвала на Опель Астра g своему владельцу предоставит небольшую трудность, которая связана не с сложностью самого процесса.
Соорудил опель астра h датчик коленвала где находится такую небезопасную конструкцию, и подстраховался стройматериалами. Половина работы делалась исключительно на ощупь, только в разведку ходил с фотокамерой мобильного телефона К единственному болту датчика на прямую не добраться, пришлось открутить провод и крепление стартера, я их отметил на фото.
После изъятия датчика обнаружил, что дизельное топливо попало даже в штеккер, хотя он должен быть защищён от этого, возможно данная неприятность стала одной из причин его подглюкивания и скорее всего мне ещё не раз придётся лезть под машину, чтобы найти и устранить место подтекания.
Есть подозрение, что течёт опель астра h датчик коленвала где находится регулировки опережения впрыска, он как-раз рядом находится. В этом видел коротко расскажу вам о том как произвести замену датчика положения коленвала! А так же о пробле. В результате проделанной работы мы имеем отсутствие ошибки и каких-либо ее признаков, что не может не радовать.
Y17DT плавают обороты на при нагреве Датчик положения коленвала как выглядят датчики положения коленвала Опель Астра. Вернее я бы сказал они проседают дозатем резко повышаются до и выравниваются до Только на горячую. Подробно о том, где находится и установлен датчик скорости на Лада Калина.
Где искать датчик, фото установки, цена датчика в магазинах. Ошибок.
При включении кондиционера этот процесс пропадает. Сегодня менял у тестя датчик этот, по твоему отчету, после прочтения твоего отчёта всё стало понятно!
Спс за отчёт! Пацаны на этом опель астра h датчик коленвала где находится от турбины чтоли идет трубочка через верх ближе к тнвд тройничок фотку завтра скину кароче не можете фотку показать как там подключены эти трубки двиг Y17DT. P Низкий входной сигнал цепи датчика давления наддува CР P Высокое напряжение датчика барометрического давления CP Низкое напряжение датчика барометрического давления CP Неправильный сигнал барометрического датчика CР P Неправильный сигнал датчика положения насоса CР Опель астра h датчик коленвала где находится Неправильный сигнал частоты вращения двигателя CР P Высокое напряжение устройства предварительного накала CP Низкое напряжение устройства предварительного накала CP Общая ошибка устройства накала Cошибка по свечам накаливания была и раньше.
Scotty, i tried to bleed myself the brakes. The back was an ok job, but in the front, i managed to broke both bleeder valve into the calipers. So, i bleed thhe brakes at the brake line. How to remove the broken bleeder valves without using a torch? Thank you!
Скажите а что есть разница какой двигатель при выборе ремня грм? Как определить какой именно мне нужен на мотор 2л? Ремонтная мастерская предоставляет широкий спектр услуг по ремонту автомобилей различных марок и моделей, в том числе Опель Астра. Наиболее частые обращения в сервис связаны с диагностикой и настройкой узлов двигателя внутреннего сгорания, а именно:.
Все работы выполняются качественно и точно в оговорённый срок. Это возможно благодаря наличию в штате работников с многолетним опытом работы по профилю. Оснащение современным оборудованием автосервиса позволяет проводить комплексные и полноценные диагностики различных марок, в том опель астра h датчик коленвала где находится Опель Астра.
Гибкая ценовая политика, индивидуальный подход в работе с клиентами позволяет увеличить круг постоянных заказчиков, получать благодарности за выполненные работы. Самосовершенствование каждого мастера позволяет выполнять нестандартные заказы по ремонту. Интерпретация каждой будет следующая:.
Исходя из транскрипции вышеперечисленных опель астра h датчик коленвала где находится, мастер выстраивает алгоритм проведения ремонта или замены. В моторном отсеке, с помощью мультиметра, мастер проверяет предохранители, отвечающие за работу датчика распредвала. При наличии признаков неисправности мастер заменяет деталь новой.
Если замечаний нет, но при этом поломка не устранена, нужно проводить замену датчика. Конструкция датчика такова, что он не подлежит разбору и частичному ремонту, только полная замена новым. Часто случается так, что параллельно с датчиком распредвала выходит из строя датчик вращения коленвала, так как ресурс эксплуатации приблизительно равный у оборудования. Процедура замены несколько усложнена:. В работе с клиентами всегда стараемся формировать доступные цены, чтобы они были посильны каждому желающему.
Предоставляем возможность приобрести качественные детали для автомобильной марки Опель Астра по низким ценам. На весь спектр проводимых в рамках заказа работ предоставляем гарантию качества.
Детали и комплектующие полностью сертифицированы, допущены в продажу изготовителем.
Ошибка датчика коленвала opel astra h
Для тех кому лень читать: помогла замена задающего диска на коленвалу.
И так приступим. Приехал автомобиль Opel Astra H 2008 года с жалобой на то, что приходится очень долго крутить стартером, пока не запустится двигатель.
— считываем ошибка из ЭБУ двигателя и видим ошибку: P0335 (64) датчик положения коленвала — недостоверный сигнал. (использовал сканер ScanDoc)
— далее подключаю осциллограф на сигнальный контакт датчика положения коленвала (ДПКВ), со стороны ЭБУ. Так проще и быстрее. Подключение к голубым проводам. Это сигналы с датчиков.
голубые провода сигнальные
Отключаю аккумулятор, разбираю разъём «А», чтобы подключить иголки. Подключаю аккумулятор, запускаю двигатель и вижу такую картину.
Далее процесс замены задающего диска на коленвалу не был зафиксирован. Чтобы поменять этот самый диск, нужно снимать коробку передач (в моём случае авто был с ручной КПП, с автоматической КПП я не знаю где находится этот диск. Может на том же месте, а может и нет). Затем снимаем комплект сцепления (корзина + диск), потом снимаем маховик и вот он, виновник:
Задающий диск коленвала
После замены и сборки назад, даляем ошибки из памяти ЭБУ и заново снимаем показания
Сигнал исправного ДПКВ
Обратите внимание на то, что амплитуда сигнала 5 вольт.
И вот синхронизация всех валов.
Автомобиль теперь полностью исправен и работает как надо.
Приехала машина ошибка Р0335 «Сигнал датчика положения коленвала вне диапазона рабочих характеристик» то текущая, то сохраненная и ещё были сохраненные «пропуски зажигания в 1,2,3 цилиндре». Проверил всё по порядку, свечи, катушку, давление топлива всё отлично, посмотрел сигнальчики распредвалов и коленвала, то-же всё отлично. Самое интересное — снимаешь разъёмы с датчиков распредвала и машина отлично работает по датчику коленвала. Скинули клапанную крышку проверили метки, опять всё отлично и зазоры между датчиком и сектором в порядке.
Вообщем курили, курили и решили поменять катушку зажигания, с одной стороны вариантов больше не осталось, а с другой предположили пробой катушки на цепи питания, что приводило к глюкам в блоке управления. И каково было наше удивление, когда всё прошло после замены катушки на восстановленную. Бывают же случаи.
Astra H Z18XER, SIMTEC 75.1
При хорошем прогреве ДВС теряет ДПКВ, вываливается P0335-08 (неисправный сигнал положения коленчатого вала), иногда меняется на P0335-04 — обрыв датчика (реже).
С данной проблемой сначала у гаражников поменял ДПКВ, не помогло, обратился ко мне.
В момент проблемы работает только на ДПРВ впуска. Однако на холодную работает без обоих ДПРВ, так что проблему с синхрой ДПРВ и ДПКВ исключаю.
первым делом снят сигнал на горячую с ошибкой и холодную без ошибки. На удивление я вообще разницы не увидел:
С ошибкой и без нее наложенные друг на друга:
единственное не совпадает пропуск к теми осцилками что нашел:
Дальше подкидывал на горячую во время ошибок: свечи новые NGK + катушку (ибо вдруг наводки). Снимали приводной ремень чтоб отключить генератор, подкидывал доп массу на блок и корпус эбу (там штатно идет провод массы). Результата никакого. Разъем на эбу в порядке, проблем с сигнальной массой или питанием датчиков не увидел.
Т.к. до разъема сигнал есть, то решили подкинуть другой эбу. Опять результата ноль, с прогревом вылетает ошибка.
Снял стартер, снял датчик,(тоже делфи ss11121) носик подточен значит задающий точно менять с сальником и задающим диском.
заказали новый датчик (делфи ss11121 — не моя прихоть) и новый задающий диск (gm 55574780).
Но вот решил протестировать новый датчик с новым диском без авто, и вижу такую картину:
Т.е. Тоже самое на месте пропуска что есть сейчас.
Беру магнитный индикатор и смотрю на задающий диск:
По моему мнению датчик рисует именно то что видит.
То что диск с датчиком надо менять вопрос не стоит, ибо датчики просто стирает, но вот то что измениться картина я сильно сомневаюсь. Есть идеи из за чего может ошибка вылетать? Обидно будет снять коробку, поменять комплект датчика и получить тоже самое, клиент вообще не оценит.
Какие признаки указывают на неисправность датчика коленвала и как их исправить?
Датчик коленчатого вала — это устройство, предназначенное для синхронизации топливных форсунок и зажигания в системе впрыска топлива. Если датчик коленвала сломан или не работает, признаки поломки позволят определить поломку для своевременного ремонта и замены прибора.
Назначение, устройство и принцип действия
Датчик положения коленчатого вала является основной регулирующей функцией системы впрыска топлива на автомобиле. Его наличие обеспечивает синхронную работу каждой форсунки двигателя и всей системы зажигания.
Драйвер состоит из следующих компонентов:
- 1 — устройство капроновой рамы;
- 2 — магнитопроводы, эти элементы изготовлены из стали;
- 3 — комплект намотки, для которого используется тонкая медная проволока;
- 4 — слой изоляции электрической цепи, чаще всего в виде эмали или смолы.
Нестабильная работа контроллера вызывает временные перебои в подаче топлива. Во время работы устройства модуль управления автомобилем, который представляет собой микроконтроллер, обеспечивает правильное положение поршня в заданное время для каждого цилиндра двигателя внутреннего сгорания.
Чтобы обеспечить регулировку с помощью устройства, процесс основан на следующем алгоритме:
- Коленчатый вал силового агрегата снабжен специальной шестерней. На нем нет двух шестеренок, сделано это специально.
- Когда коленчатый вал двигателя машины начинает двигаться, все зубья перемещаются в непосредственной близости от контроллера. Это способствует сильным искажениям его магнитного поля.
- Сигналы генерируются в индукционной катушке регулятора при движении вала. Пакетные импульсы передаются в информационную базу, которая находится в памяти микроконтроллера. Две шестерни, отсутствующие на валу, считаются начальной, а также нулевой точкой. Из-за отсутствия этих шестерен микропроцессорный блок проводит диагностику исходного положения коленчатого вала.
- Затем микропроцессор в автомобиле подсчитывает количество сигналов, отправленных устройством. Затем через определенное время определяется положение коленчатого вала.
- Затем обработанные импульсные данные отправляются блоком управления на контроллер, используемый для активации топливной форсунки. Последний подает топливо в систему зажигания.
Если датчик положения коленчатого вала работает нормально, двигатель автомобиля будет работать на максимальной мощности. Приводной установке потребуется минимальное количество топлива для достижения максимальной мощности.
Разновидности датчиков
Отдельно стоит обсудить разные типы устройств:
- Магнитная индукция ДПКВ. Устройства этого типа не требуют отдельного аккумулятора для питания. Значение напряжения в определенное время инициализируется для импульса модуля управления. Это происходит, когда синхронизирующая шестерня проходит через магнитное поле. Магнитное полепоявляется вокруг регулятора, а само устройство контролирует скорость вращения вала и может использоваться в качестве регулятора скорости.
- Драйвер Холла, его работа основана на эффекте Холла. Это указывает на то, что текущая передача начинается, когда к устройству применяется переменное поле. Ролик синхронизатора сам задействует поле с помощью шестерен, которые влияют на поле, возникающее вокруг контроллера. Блок управления на эффекте Холла, используемый в качестве распределителя зажигания.
- Устройство оптического типа. Этот тип драйвера включает вал, который выполняет синхронизацию с отверстиями или зубьями. Мишень вызывает перекрытие светового потока между диодным элементом и приемником. Последний преобразует полученный световой поток в сигнал. В результате на модуль микропроцессора подается напряжение.
Где находится датчик коленвала?
Контроллер установлен в моторном отсеке на специальном кронштейне. Последний расположен в центральной части вала на силовом агрегате генераторной установки. В современных машинах ДПКВ обычно располагается не у стены, а в небольшом зазоре рядом с валом шестерни. Зазор от 1 до 1,5 мм.
Основные признаки неисправности ДПКВ
Неисправный датчик или неисправность датчика устройства можно распознать по признакам:
- Двигательная установка машины начала детонировать. При работе двигателя на холостом ходу или увеличении оборотов двигателя происходит стук гидрокомпенсаторов. Так называемые штифты могут стучать при движении в гору на низких оборотах двигателя.
- Двигатель машины уже не такой стабильный, как раньше. Обороты двигателя могут резко упасть на холостом ходу или переключиться на более высокую скорость. Автомобиль может застрять на холостом ходу, если он застрял в пробке или на стоп-сигналах.
- Привод может не вращаться с правильной скоростью, даже если он работает на максимальной мощности.
- Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать никаких действий.
- Существенно ухудшаются аэродинамические свойства и характеристики машины.
- Генератор может не запуститься. Двигатель может не запуститься или может загореться и внезапно выключиться.
- Нет искры при зажигании. Он может не появляться вовсе или происходить с определенной частотой.
Если владелец транспортного средства обнаружил три и более «симптома» неисправности ДВС, устройство необходимо заменить.
Следует отметить, что описанные неисправности не всегда указывают на неисправность контроллера. Они также могут указывать на другие нарушения в работе привода. Например, резкое изменение мощности двигателя и падение оборотов указывает на засорение топливного насоса или подключенных к нему магистралей. Симптомы некорректной работы камеры сгорания могут появиться из-за загрязнения гнезда подключения датчика.
Канал Govorun4eg Auto показал признаки неисправности клапана регулировки высокого давления на практике.
Как проверить ДПКВ на работоспособность?
Проверить работу ДПКВ можно тремя способами:
- с помощью мультиметра или аналогичного тестового устройства;
- с помощью мультиметра или аналогичного тестового устройства; — с помощью комбинированного теста;
- С помощью осциллографа.
Диагностика датчика положения коленвала омметром
С помощью омметра можно проверить обмотку регулятора, чтобы измерить значение сопротивления. Если омметр недоступен, можно использовать мультиметры. В результате диагностики на исправном датчике значение сопротивления должно быть в пределах 550-750 Ом.
Сам процесс тестирования заключается в измерении сопротивления катушки индуктивного регулятора. Если это оборудование выйдет из строя, неисправность повлияет на параметр рабочего сопротивления. Поэтому перед началом проверки следует установить соответствующий диапазон и провести диагностику правильной работы прибора с помощью измерительных датчиков.
Метод проверки датчика коленвала омметром считается наиболее простым в исполнении, но стопроцентного результата не дает.
Николай Ваганов продемонстрировал процедуру диагностики датчика коленвала с помощьюмультиметр.
Комплексная диагностика датчика положения коленвала
Если есть какие-либо признаки неисправности датчика коленчатого вала, можно использовать сложный метод проверки. Этот метод диагностики сложен по исполнению, но более точен. Для его изготовления понадобится набор устройств и аксессуаров, которые есть не на каждой СТО.
Для выполнения задания вам потребуются:
- мегомметр;
- устройство преобразования сети, которое будет использоваться для декодирования информации;
- Традиционный пример измерителя индуктивности;
- Мультиметр или цифровой вольтметр.
При проведении комплексной диагностики датчика коленвала рекомендуется поддерживать температуру в пределах 20-22 градусов. Это условие необходимо для обеспечения правильных значений, которые будут выдаваться устройством.
Особенности комплексной диагностики устройства:
- С помощью омметра или другого тестера проводится диагностика значения рабочего сопротивления.
- Величина индуктивности измеряется на обмотке регулятора индуктивностью. Если датчик Полученное значение должно быть в пределах 250-400 мГн.
- Затем проводится процедура измерения величины сопротивления изоляционного слоя. При подаче напряжения 500 В значение рабочего параметра должно составлять примерно 20 мОм. Сетевой трансформатор потребуется в случае периодического намагничивания регулятора. Если устройство исправное, все значения, полученные в результате теста, будут в указанных пределах.
Еще один уникальный вариант диагностики контроллера был показан на канале HF Auto Electric — с помощью ключа.
Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа
Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что проверяется не только элемент коленчатого вала, но и его конструкция при работе двигателя. Суть диагностики заключается в подключении осциллографа к контроллеру и контроле сигналов с помощью пиктограмм, которые от него отходят. Во время проверки отключать датчик от привода не требуется, так как все операции будут выполняться при работающем двигателе.
- Провод с черной клеммой подключается к массе или «массе» силового агрегата автомобиля.
- Затем байонетный щуп устанавливается на сигнальные штыри самого контроллера. Подключение происходит параллельно. Чтобы идентифицировать выходной сигнал, соответствующий разъем должен быть помечен буквой A.
- Следующим шагом будет подключение второго щупа диагностического прибора. Разъем подключается к аналоговому входу через компьютер или ноутбук. Программное обеспечение должно быть предварительно установлено и настроено на другом устройстве.
- Когда все электрические цепи подключены правильно, сигнал осциллографа появится на экране компьютера. Он будет построен в виде графика. Импульсное напряжение задается на входе диагностируемого контроллера.
- Для диагностики устройства необходимо указать специальный режим вывода графика. Этот режим называется индуктивным коленчатым валом. После настройки всех параметров установка запускается. Затем отслеживаются все параметры контроллера.
Если от контроллера поступит импульс, не соответствующий номинальным параметрам, генератор будет явно дергаться. Могут возникнуть трудности при запуске двигателя.
Появление таких неисправностей при контроле выходных импульсов от контроллера укажет на следующие проблемы:
- недоработки конструкции контроллера;
- повреждение элемента, предназначенного для взаимодействия с валом синхронизатора;
- сбои в работе зубных рядов.
Точное определение того, какой элемент неисправен, возможно после полной диагностики типа смены пульсовой волны. Обычно заменяют не сам контроллер, а зубчатый диск — со временем он изнашивается и приходит в негодность.
Канал «Диагностика автомобилей» рассказал об особенностях тестирования ДПКВ с помощью карманного осциллографа.
Как заменить ДПКВ?
КСодействуйте разборку и процедуру регулировки или замены контроллера, к нему подключено провод длины 50-70 см. Эта линия оснащена специальными ключевыми крышками. Чтобы настроить положение контроллера, отрегулируйте шайбу, прикрепленную к сидению устройства. Процедура регулирования этой шайбы может осуществляться в семинаре или на сервисной станции. Правильная регулировка позволит вам избежать быстрого пробоя совокупных цилиндров и снизить расход топлива.
Алгоритм действий для обмена контроллерами:
- Контроллер отключается от напряжения, чтобы сделать это, отсоедините вилку с помощью проводки устройства.
- С помощью гаечного ключа открутите винт, который защищает устройство к сайту установки.
- Сам водитель демонтирован.
- Незаврежденный контроллер должен быть размещен на его месте. Устройство, фиксирующее устройство, прикручено назад. Вилка с проводами подключена.
- После монтажа контроллера необходимо выполнить тест измерения зазора. Луз между зубами приводной команды генератора и проверяют ядро регулятора. Набор TENTETTE используется для измерения этого параметра. Размер зазора должен составлять от 0,39 до 0,41 мм, предпочтительно 1 мм.
Если диагностика показывает, что клиренс отличается от необходимого значения, отрегулируйте положение контроллера. Или нужно избавиться от существующих загрязняющих веществ. После замены, запустите двигатель сгорания и диагностируйте правильность работы.
Датчик коленвала Opel Astra
Ошибка «0335» — такое обозначение часто видят на приборной панели владельцы Опель Астра H с предустановленным двигателем Z18XER. Это характерная «болячка» для Опель.
После расшифровки с помощью портативного сканера, очевидно, что вышел из строя датчик положения коленчатого вала (далее — ДПКВ). Контролер предназначен для считывания количества зубьев коленвала, передачи данных в режиме онлайн электронному блоку управления (ЭБУ).
Бортовой компьютер анализирует полученные данные, увеличивает, уменьшает частоту вращения коленвала, восстанавливает угол опережения зажигания.
Средний ресурс эксплуатации контролера 80 тыс. км. Датчик не подлежит профилактике, замена целиком.
В ходе систематической эксплуатации автомобиля ДПКВ изнашивается, о чем свидетельствует нестабильная работа мотора. Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.
Датчик коленвала на Opel Astra: за что отвечает, где расположен, цена, артикулы
За что отвечает контролер:
- Синхронизация фазы впрыска топлива;
- Подача заряда для воспламенения горючего в камере сгорания.
Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.
ДПКВ считывает количество зубьев, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.
Угол наклона зубьев составляет восемь градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.
Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.
В модификациях Опель Астра Н Z16XER и Опель Астра J ДПКВ установлен с торца двигателя, над грязезащитным козырьком.
Признаки неисправности датчика коленвала:
- Двигатель не запускается;
- Затрудненный запуск мотора;
- Работа на холостых оборотах нестабильная;
- Внезапное падение мощности силового агрегата;
- Детонация при работе;
- Пассивная динамика разгона;
- Увеличенный расход горючего;
- При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.
Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.
| Название / каталожный артикул | Цена в рублях |
|---|---|
| Triscan 885524101 | От 680 – 750 |
| Kamoka 109048 | От 680 – 750 |
| Maxgear 24-0052 | От 680 – 750 |
| JP group 1293700400 | От 680 – 750 |
| Automega 3062380109 | От 680 – 750 |
| Maxgear 240194 | От 680 – 750 |
| Automega 150085910 | От 680 – 750 |
| Autlog AS4189 | От 680 – 750 |
| Autlog AS4187 | От 680 – 750 |
| Maxgear 24-0090 | От 680 – 750 |
| Topran 207 067 | От 680 – 750 |
| Kamoka 109029 | От 680 – 750 |
Технические характеристики ДПКВ:
- Сопротивление обмотки: 755 Ом;
- Индуктивность обмотки: 272 мГц;
- Минимальная амплитуда напряжения датчика: 0.26В;
- Максимальная амплитуда: 229В;
- Габариты: 31x46x95 мм;
- Масса: 84 грамма.
Инструкция по самостоятельной диагностике
Проверить контролер можно мультиметром. Оборудование есть у большинства автомобилистов в «гараже».
- Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
- Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 700 – 761 Ом. Превышение или занижение – признак неисправности.
- Принимаем решение о целесообразности замены, установки нового оборудования.
Расположение ДПКВ может быть другое в зависимости от модификации технического средства.
Причины преждевременного износа ДПКВ
- длительная эксплуатация;
- брак при изготовлении;
- стороннее механическое повреждение;
- попадание внутрь контролера песка, грязи, металлической стружки;
- обрыв датчика;
- повреждение ДПКВ в ходе ремонтных работ;
- короткое замыкание в бортовой цепи.
Как самостоятельно заменить датчик коленвала на автомобиле Opel Astra
Временной интервал 15 минут, при наличии инструментов, запасной детали.
- ключ на «10», головка, вороток;
- отвертка с плоским наконечником;
- ветошь, дополнительное освещение по мере необходимости;
- новый контролер.
Пошаговое руководство по замене своими руками:
- машину помещаем на эстакаду (смотровую яму);
- под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
- выкручиваем фиксатор ДПКВ (ключ на «10»);
- извлекаем контролер, проводим дефектовку посадочного места, очищаем от остатков пыли, грязи;
- вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.
Замена ДПКВ на Opel Astra своими руками завершена. В случае обнаружения признаков неисправности контролера немедленно обращайтесь в СТО для проведения комплексной диагностики.
Ошибка «0335» — такое обозначение часто видят на приборной панели владельцы Опель Астра H с предустановленным двигателем Z18XER. Это характерная «болячка» для Опель.
После расшифровки с помощью портативного сканера, очевидно, что вышел из строя датчик положения коленчатого вала (далее — ДПКВ). Контролер предназначен для считывания количества зубьев коленвала, передачи данных в режиме онлайн электронному блоку управления (ЭБУ).
Бортовой компьютер анализирует полученные данные, увеличивает, уменьшает частоту вращения коленвала, восстанавливает угол опережения зажигания.
Средний ресурс эксплуатации контролера 80 тыс. км. Датчик не подлежит профилактике, замена целиком.
В ходе систематической эксплуатации автомобиля ДПКВ изнашивается, о чем свидетельствует нестабильная работа мотора. Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.
Датчик коленвала на Opel Astra: за что отвечает, где расположен, цена, артикулы
- Датчик коленвала на Opel Astra: за что отвечает, где расположен, цена, артикулы
- Инструкция по самостоятельной диагностике
- Причины преждевременного износа ДПКВ
- Как самостоятельно заменить датчик коленвала на автомобиле Opel Astra
За что отвечает контролер:
- Синхронизация фазы впрыска топлива;
- Подача заряда для воспламенения горючего в камере сгорания.
Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.
ДПКВ считывает количество зубьев, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.
Угол наклона зубьев составляет восемь градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.
Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.
В модификациях Опель Астра Н Z16XER и Опель Астра J ДПКВ установлен с торца двигателя, над грязезащитным козырьком.
Признаки неисправности датчика коленвала:
- Двигатель не запускается;
- Затрудненный запуск мотора;
- Работа на холостых оборотах нестабильная;
- Внезапное падение мощности силового агрегата;
- Детонация при работе;
- Пассивная динамика разгона;
- Увеличенный расход горючего;
- При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.
Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.
| Название / каталожный артикул | Цена в рублях |
|---|---|
| Triscan 885524101 | От 680 – 750 |
| Kamoka 109048 | От 680 – 750 |
| Maxgear 24-0052 | От 680 – 750 |
| JP group 1293700400 | От 680 – 750 |
| Automega 3062380109 | От 680 – 750 |
| Maxgear 240194 | От 680 – 750 |
| Automega 150085910 | От 680 – 750 |
| Autlog AS4189 | От 680 – 750 |
| Autlog AS4187 | От 680 – 750 |
| Maxgear 24-0090 | От 680 – 750 |
| Topran 207 067 | От 680 – 750 |
| Kamoka 109029 | От 680 – 750 |
Технические характеристики ДПКВ:
- Сопротивление обмотки: 755 Ом;
- Индуктивность обмотки: 272 мГц;
- Минимальная амплитуда напряжения датчика: 0.26В;
- Максимальная амплитуда: 229В;
- Габариты: 31x46x95 мм;
- Масса: 84 грамма.
Инструкция по самостоятельной диагностике
Проверить контролер можно мультиметром. Оборудование есть у большинства автомобилистов в «гараже».
- Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
- Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 700 – 761 Ом. Превышение или занижение – признак неисправности.
- Принимаем решение о целесообразности замены, установки нового оборудования.
Расположение ДПКВ может быть другое в зависимости от модификации технического средства.
Причины преждевременного износа ДПКВ
- длительная эксплуатация;
- брак при изготовлении;
- стороннее механическое повреждение;
- попадание внутрь контролера песка, грязи, металлической стружки;
- обрыв датчика;
- повреждение ДПКВ в ходе ремонтных работ;
- короткое замыкание в бортовой цепи.
Как самостоятельно заменить датчик коленвала на автомобиле Opel Astra
Временной интервал 15 минут, при наличии инструментов, запасной детали.
- ключ на «10», головка, вороток;
- отвертка с плоским наконечником;
- ветошь, дополнительное освещение по мере необходимости;
- новый контролер.
Пошаговое руководство по замене своими руками:
- машину помещаем на эстакаду (смотровую яму);
- под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
- выкручиваем фиксатор ДПКВ (ключ на «10»);
- извлекаем контролер, проводим дефектовку посадочного места, очищаем от остатков пыли, грязи;
- вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.
Замена ДПКВ на Opel Astra своими руками завершена. В случае обнаружения признаков неисправности контролера немедленно обращайтесь в СТО для проведения комплексной диагностики.
Датчик коленвала Opel Astra
Ошибка «0335» — такое обозначение часто видят на приборной панели владельцы Опель Астра H с предустановленным двигателем Z18XER. Это характерная «болячка» для Опель.
После расшифровки с помощью портативного сканера, очевидно, что вышел из строя датчик положения коленчатого вала (далее — ДПКВ). Контролер предназначен для считывания количества зубьев коленвала, передачи данных в режиме онлайн электронному блоку управления (ЭБУ).
Бортовой компьютер анализирует полученные данные, увеличивает, уменьшает частоту вращения коленвала, восстанавливает угол опережения зажигания.
Средний ресурс эксплуатации контролера 80 тыс. км. Датчик не подлежит профилактике, замена целиком.
В ходе систематической эксплуатации автомобиля ДПКВ изнашивается, о чем свидетельствует нестабильная работа мотора. Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.
Датчик коленвала на Opel Astra: за что отвечает, где расположен, цена, артикулы
За что отвечает контролер:
- Синхронизация фазы впрыска топлива;
- Подача заряда для воспламенения горючего в камере сгорания.
Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.
ДПКВ считывает количество зубьев, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.
Угол наклона зубьев составляет восемь градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.
Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.
В модификациях Опель Астра Н Z16XER и Опель Астра J ДПКВ установлен с торца двигателя, над грязезащитным козырьком.
Признаки неисправности датчика коленвала:
- Двигатель не запускается;
- Затрудненный запуск мотора;
- Работа на холостых оборотах нестабильная;
- Внезапное падение мощности силового агрегата;
- Детонация при работе;
- Пассивная динамика разгона;
- Увеличенный расход горючего;
- При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.
Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.
| Название / каталожный артикул | Цена в рублях |
|---|---|
| Triscan 885524101 | От 680 – 750 |
| Kamoka 109048 | От 680 – 750 |
| Maxgear 24-0052 | От 680 – 750 |
| JP group 1293700400 | От 680 – 750 |
| Automega 3062380109 | От 680 – 750 |
| Maxgear 240194 | От 680 – 750 |
| Automega 150085910 | От 680 – 750 |
| Autlog AS4189 | От 680 – 750 |
| Autlog AS4187 | От 680 – 750 |
| Maxgear 24-0090 | От 680 – 750 |
| Topran 207 067 | От 680 – 750 |
| Kamoka 109029 | От 680 – 750 |
Технические характеристики ДПКВ:
- Сопротивление обмотки: 755 Ом;
- Индуктивность обмотки: 272 мГц;
- Минимальная амплитуда напряжения датчика: 0.26В;
- Максимальная амплитуда: 229В;
- Габариты: 31x46x95 мм;
- Масса: 84 грамма.
Инструкция по самостоятельной диагностике
Проверить контролер можно мультиметром. Оборудование есть у большинства автомобилистов в «гараже».
- Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
- Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 700 – 761 Ом. Превышение или занижение – признак неисправности.
- Принимаем решение о целесообразности замены, установки нового оборудования.
Расположение ДПКВ может быть другое в зависимости от модификации технического средства.
Причины преждевременного износа ДПКВ
- длительная эксплуатация;
- брак при изготовлении;
- стороннее механическое повреждение;
- попадание внутрь контролера песка, грязи, металлической стружки;
- обрыв датчика;
- повреждение ДПКВ в ходе ремонтных работ;
- короткое замыкание в бортовой цепи.
Как самостоятельно заменить датчик коленвала на автомобиле Opel Astra
Временной интервал 15 минут, при наличии инструментов, запасной детали.
- ключ на «10», головка, вороток;
- отвертка с плоским наконечником;
- ветошь, дополнительное освещение по мере необходимости;
- новый контролер.
Пошаговое руководство по замене своими руками:
- машину помещаем на эстакаду (смотровую яму);
- под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
- выкручиваем фиксатор ДПКВ (ключ на «10»);
- извлекаем контролер, проводим дефектовку посадочного места, очищаем от остатков пыли, грязи;
- вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.
Замена ДПКВ на Opel Astra своими руками завершена. В случае обнаружения признаков неисправности контролера немедленно обращайтесь в СТО для проведения комплексной диагностики.
Opel Astra H manual
Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров внутри двигателя напротив задней шейки коленчатого вала на заднем сальнике коленчатого вала, имеющем специальную конструкцию.
Колодка жгута проводов датчика расположена в задней части блока цилиндров двигателя (за стартером).
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов.
Вам потребуется ключ-шестигранник «на 4».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сожмите фиксатор колодки жгута проводов датчика…
3….и отсоедините жгут от соединительной колодки датчика.
4. Извлеките соединительную колодку из держателя на двигателе и выверните болт крепления уплотнителя жгута проводов к блоку цилиндров (показан на фотографии стрелкой).
5. Снимите коробку передач (см. Снятие и установка коробки передач).
Примечание.
В процессе снятия коробки передач снимают стартер.
8. Выверните болт крепления датчика к заднему сальнику коленчатого вала…
Примечание.
Для наглядности показано на снятом двигателе.
9….и, отсоединив датчик от сальника, снимите его, извлекая уплотнитель соединительной колодки датчика из стенки блока цилиндров.
10. Установите детали в порядке, обратном снятию.
Примечание.
Обратите внимание на маркировку датчика. Новый датчик приобретайте с такой же маркировкой.
Проверка и замена датчиков системы управления двигателем
Датчик положения коленчатого вала двигателя автомобиля Opel Astra установлен в задней части блока цилиндров внутри двигателя напротив задней шейки коленчатого вала на заднем сальнике коленчатого вала, имеющем специальную конструкцию.
Колодка жгута проводов датчика расположена в задней части блока цилиндров двигателя (за стартером).
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов.
Вам потребуется ключ-шестигранник «на 4».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сожмите фиксатор колодки жгута проводов датчика.
3. . и отсоедините жгут от соединительной колодки датчика.
4. Извлеките соединительную колодку из держателя на двигателе и выверните болт крепления уплотнителя жгута проводов к блоку цилиндров (показан на фотографии стрелкой).
В процессе снятия коробки передач снимают стартер.
8. Выверните болт крепления датчика к заднему сальнику коленчатого вала.
Для наглядности показано на снятом двигателе.
9. . и, отсоединив датчик от сальника, снимите его, извлекая уплотнитель соединительной колодки датчика из стенки блока цилиндров.
10. Установите детали в порядке, обратном снятию.
Обратите внимание на маркировку датчика. Новый датчик приобретайте с такой же маркировкой.
Датчики положения распределительных валов (датчики фазы) установлены на заднем торце головки блока цилиндров. При неисправности в цепи любого из датчиков ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения).
Вам потребуются: торцовая головка TORX Е10 и отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выдвиньте стопор фиксатора колодки жгута проводов датчика.
4. . и отсоедините колодку от датчика.
5. Выверните болт крепления датчика.
6. . и извлеките датчик из отверстия в головке блока.
8. . снимите с датчика резиновое уплотнительное кольцо.
Уплотнительное кольцо датчика положения распределительного вала при каждой разборке соединения заменяйте новым.
9. Установите детали в порядке, обратном снятию.
Датчик детонации прикреплен к верхней части блока цилиндров.
Вам потребуется торцовая головка TORX Е12.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Нажмите на пружинный фиксатор колодки жгута проводов датчика детонации.
3. . и отсоедините колодку от датчика.
4. Ослабьте торцовой головкой затяжку болта крепления датчика к блоку цилиндров двигателя.
5. . и, вывернув болт рукой, снимите датчик детонации.
6. Установите датчик детонации в обратном порядке. Затяните болт крепления датчика моментом 20 Н·м.
Датчик массового расхода воздуха вклеен в воздухоподводящий рукав. При выходе датчика из строя замените рукав в сборе с датчиком.
Вам потребуется ключ «на 7».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сожмите фиксаторы колодки жгута проводов датчика массового расхода воздуха.
3. . и отсоедините колодку от датчика.
4. Ослабьте затяжку хомута воздухоподводящего рукава к дроссельному узлу.
5. . и снимите рукав с горловины дроссельного узла.
6. Ослабьте хомут крепления воздухоподводящего рукава к воздушному фильтру.
Обратите внимание: на патрубке воздушного фильтра и на краю воздухоподводящего рукава нанесены прямоугольные метки для правильной установки рукава.
7. . и снимите рукав в сборе с датчиком массового расхода воздуха.
8. Установите детали в порядке, обратном снятию.
Для замены датчика абсолютного давления во впускной трубе вам потребуются: ключ TORX ТЗ0 и отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Дроссельный узел необходимо снимать потому, что он закрывает доступ к креплению датчика абсолютного давления во впускной трубе.
3. Отсоедините от датчика колодку жгута проводов, выверните болт крепления датчика к впускной трубе.
5. Поддев отверткой, снимите резиновое уплотнительное кольцо датчика.
Уплотнительное кольцо датчика абсолютного давления во впускной трубе заменяйте при каждой разборке соединения.
6. Установите детали в порядке, обратном снятию.
Для замены управляющего датчика концентрации кислорода вам потребуется ключ «на 22».
При работе двигателя детали системы выпуска отработавших газов нагреваются до высокой температуры. Будьте осторожны, если вы проводите работы по замене датчика концентрации кислорода! Дайте деталям остыть.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините колодку жгута управляющего датчика концентрации кислорода, сжав фиксатор ее крепления.
3. Отсоедините жгут проводов от держателя на двигателе.
4. Снимите термоэкран катколлектора (см. Снятие и установка термоэкранов), продев через отверстие в экране жгут проводов с колодкой.
5. Ослабьте затяжку управляющего датчика концентрации кислорода.
Для наглядности показано на снятом катколлекторе.
6. . и выверните его из катколлектора.
7. Установите управляющий датчик концентрации кислорода в порядке, обратном снятию.
Для замены диагностического датчика концентрации кислорода вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сожмите фиксатор колодки жгута проводов диагностического датчика концентрации кислорода.
3. . и отсоедините ее от колодки моторного жгута.
4. Выверните датчик из приемной трубы.
5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.
Для замены датчика температуры охлаждающей жидкости, установленного в нижней части правого бачка радиатора системы охлаждения, вам потребуется ключ «на 21».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
При замене датчика охлаждающую жидкость можно и не сливать, а после снятия датчика заглушить отверстие пальцем или пробкой — потеря охлаждающей жидкости будет минимальной.
3. Нажмите на фиксатор колодки жгута проводов датчика температуры охлаждающей жидкости.
4. . и отсоедините колодку от датчика.
5. Ослабьте затяжку датчика ключом.
6. . и выверните его из отверстия бачка радиатора.
Обратите внимание: датчик уплотнен фигурным медным кольцом. При каждом снятии датчика заменяйте кольцо новым.
7. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 1. При отклонении сопротивления от нормы замените датчик.
8. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 1.
9. При отклонении сопротивления от нормы замените датчик.
Табл. 1. Данные для проверки датчика температуры охлаждающей жидкости.
| Температура, ˚С | Сопротивление датчика, кОм |
| -20 | 14 – 17 |
| 5,1 – 6,5 | |
| 20 | 2,1 – 2,7 |
| 40 | 0,9 – 1,3 |
| 60 | 0,48 – 0,68 |
| 80 | 0,26 – 0,36 |
10. Вверните датчик температуры охлаждающей жидкости и затяните его моментом 12 Н·м.
11. Подсоедините к датчику колодку жгута проводов.
12. Залейте охлаждающую жидкость.
Датчик температуры охлаждающей жидкости, установленный на модуле термостата, представляет собой неразборный узел с крышкой термостата. При выходе из строя датчика заменяют крышку или термостат в сборе с крышкой в зависимости от конструкции термостата конкретной модели двигателя (см. Снятие и установка термостата).
Вчера, после недельного простоя, решил выгулять свой конструктор))))) И на тебе- после 2000 об. падает тяга и начинает расти егт
Опком выдал- 033529— цепь датчика положения коленвала вне рабочих характеристик
Переключения на 2000 об. и динамика более менее нормальная
Проехав 50 км, затуп пропал…Во как- опель самопочинился )))) Но для профилактики решил проверить проводку, разъём и сам датчик на повреждения…Снятие датчика доставило максимум удовольствия )))) Снимал сверху, возможно, с ямы будет проще, не знаю
В разъёме всё чисто, датчик без повреждений, на проводе шишка
…Первая мысль- укус куницы…Вскрыл, всё ровно, подозрение не оправдалось
Всё собрал и установил на место
Проехав 20 км и погонявшись с х6, ошибка благополучно вернулась…..Подозреваю, что датчик под замену, но друг- электрик сказал, что не факт. Надо проверить датчик на осциллографе
Решу проблемку, отпишусь
зы. схему расположения датчиков позже перенесу в отдельную тему и в фак её…ДПКВ №11
P0335 — Неисправность цепи датчика коленчатого вала Опель
Устройство и принцип работы ДПКВ (датчик положения коленчатого вала)
Датчики коленчатого вала бывают двух типов
- Индуктивный датчик частоты вращения
- Датчик на эффекте Холла
Рассмотрим индуктивный датчик коленчатого вала, так как они распространены намного больше.
Частота вращения рассчитывается по интервалам между сигналами датчика частоты вращения. Выходной сигнал датчика является одной из самых важных величин в системе электронного управления двигателя.
Датчик устанавливается напротив ферромагнитного зубчатого диска — задатчика угловых импульсов, от которого его отделяет небольшой воздушный зазор. Датчик имеет сердечник из магнитомягкого железа, который заключен в электромагнитную обмотку. Сердечник соединен также с постоянным магнитом, и магнитное поле проходит через сердечник и зубчатый диск — задатчик импульсов. При вращении зубчатого диска возникают колебания магнитного потока, которые, в свою очередь, генерируют синусоидальные колебания напряжения в электромагнитной обмотке, пропорциональные скорости изменения магнитного потока. Амплитуда колебаний переменного напряжения увеличивается строго пропорционально увеличению скорости вращения зубчатого диска (от нескольких мВ до 100 В).
Поломка и симптомы неисправности ошибка Р0335
- Машина плохо набирает обороты
- Потеря мощности
- Дергается при наборе скорости
- Мотор крутит стартер, но не заводится
Рассмотрим случай ошибки Р0335 на Опель астра
Машина клиента плохо разгонялась и дергалась. Опель астра на механике 2008г.выпуска. Диагностика сканером Tech2 показала ошибку P0335. После удаления ошибки, она снова загоралась через некоторое время. Датчик коленвала получил повреждения, следовательно было принято решение снимать коробку передач. После снятия КПП и маховика мы увидели поврежденный внутренний сальник коленчатого вала и магнитное кольцо. Скорей всего что-то попало и протерло датчик и магнитное кольцо.
