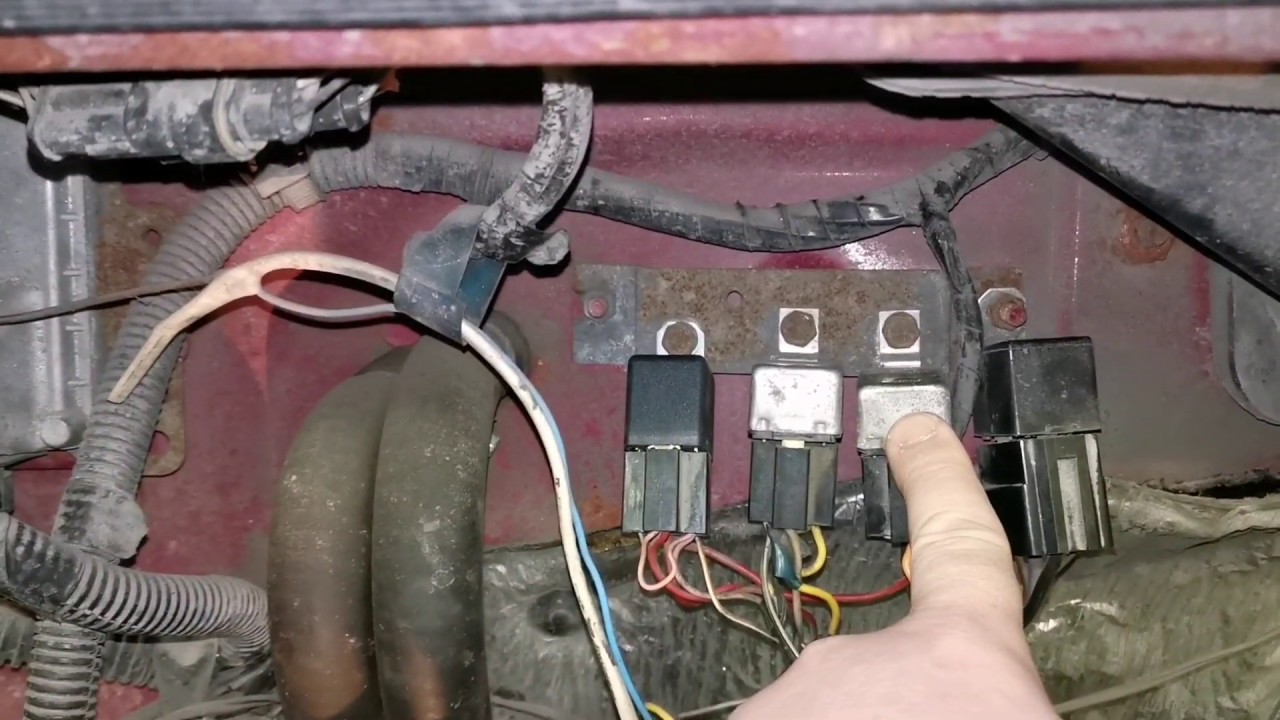

Реле бензонасоса газель 406 инжектор где находится

Не включается реле бензонасоса

Было проверено:
1. Бензонасос — рабочий
2. Реле бензонасоса — исправно
3. Работа бензонасоса при замыкании контактов реле бензонасоса — бензонасос работает
4. Предохранитель — целый
5. Наличие бензина в баке — есть
6. Никаких дополнительных лампочек с ошибками не загорается
7. Проверены 4-х контактные реле в салоне в ногах водителя — исправны

Выявлено, что при включении зажигания плюс на 85 контакте реле бензонасоса приходит, а минуса на 86 нет.
Визуально все провода от бензонасоса-водитель-капот целые. Осталось только добраться до блока под бардачком. Что там находиться? Я так понимаю, что провод (з/б) от реле идет на какой то большой разъем или сразу на мозги под бордачком. Так ли это?

Помогите пожалуйста! Может кто сталкивался с похожей проблемой?

Это машина тестя и проживает он далековато от областного центра. Ввиду того что это Калининградская область и минимум отечественного авто, найти специалиста проблема.

Если написал не в той ветке, то извините. Это мой первый пост! Пожалуйста, уважаемые админы не пинайте сильно!

Реле бензонасоса газель 406 инжектор где находится? — смотреть видео

В статье: 1 видео (посмотреть) и

Предохранители Газель 3302 и реле с их назначением и схемами блоков

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406.

Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

В заключении предложим ознакомится с электросхемой ГАЗел 3302.

В зависимости от года выпуска возможно различное исполнение блока предохранителей (старого и нового образца).

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

За прикуриватель отвечает предохранитель номер 9 на 16А.

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Схема

Обозначение

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

За работу прикуривателя отвечает предохранитель номер 7 на 20А.

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Отдельно под панелью приборов с левой стороны установлено реле — прерыватель указателей поворота.

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Назначение

Автомобилей с ABS (БПР-4)

1. 60А Световая цепь и плюсовая цепь генератора
2. 40А АБС
3. 25А АБС
4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Схема

Обозначение

1	Главное реле
2	Реле электромагнитной муфты включения вентилятора системы охлаждения
3	Реле топливного насоса
4	Реле стартера

Отдельно, над расширительным бочком, крепится реле стеклоочистителя.

Старого образца

схема

Расшифровка

651.3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733

Где находится предохранитель бензонасоса газель 406 инжектор. Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

Предохранители от электрооборудования Газели

1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:
   • основная плюсовая цепь, исключая световые приборы, и ;
   • плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для применяются, как правило, электропредохранители 25А.

Обозначения на реле монтажного блока Газели

Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели

Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с дизельным двигателем

1. Установлен основной предохраняющий модуль, аналогичный , с дополнительными электропредохранителями в 5А для системы управления двигателем.
2. Измененный подкапотный блок, в том числе защищаемые цепи:
   • система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие , как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель.

Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня.

На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних

Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке

Реле бензонасоса газель 406 инжектор где находится?

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода.

Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего.

Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными.

А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п.

Что до других задач реле бензонасоса, то их довольно много:

• Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
• Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
• Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
• На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

1. Попав в салон, водитель включает зажигание;
2. Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
3. Топливный насос отключается, о чем свидетельствует щелчок реле;
4. Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
5. Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
   • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
2. управляющие реле установлены отдельно от монтажного блока;
3. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
4. Модели 2003-2010 года выпуска:
   • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
5. реле управления также расположены независимо от блока;
6. силовой предохраняющий модуль может быть различным: БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
7. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
2. Измененный подкапотный блок, в том числе защищаемые цепи:
   • система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Сильно шумит бензонасос устранение неисправности

В большинстве случаев повышение уровня шума происходит по причине растущей нагрузки на бензонасос, которому становится сложнее прокачивать необходимое количество топлива. Реже отмечается перегрев или выход из строя самого насоса.

На начальном этапе следует понимать, что если бензонасос издает звук (хотя отличающийся от нормального), значит питание подается на устройство и сам насос реагирует на подачу электричества. На основании этого проблему удается локализовать быстрее. Перед диагностикой рекомендуется заменить топливный фильтр, чтобы исключить вероятность снижение пропускной способности на данном участке.

Начинать проверку насоса для подачи топлива необходимо с того, что понадобится замерить давление горючего в топливной рампе манометром. Усредненным показателем считается давление в 3 атмосферы. Данный способ позволяет точно оценить производительность топливного насоса.

Существует также простое решение, которое позволяет быстро проверить состояние устройства. Способ заключается в том, что снимается шланг обратки и вставляется в отдельную емкость, подходящую для заливания бензина. Далее необходимо засечь, сколько топлива сливается обратно в бак. Нормой для многих бензонасосов является минимальный показатель на отметке от 1.5 литра в минуту и больше. Минусом таких замеров можно считать весьма приблизительные показания, которые не позволяют получить точных данных.

Если проверка показала, что насос не выдает нужного давления или постоянно работает для его поддержания, тогда нужно поменять или почистить сеточку бензонасоса. Для этого понадобится снять топливный насос, который обычно находится в задней части автомобиля под сиденьем

Обратите внимание, что на автомобилях, которые длительное время находятся в эксплуатации, параллельно с заменой сетки требуется мыть сам бензобак. Дело в том, что грязь и отложения быстро выведут новый фильтр из строя. После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки

В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять

После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки. В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять.

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Предохранители и реле Газель 3302 2705

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

№	Сила тока, А	Назначение
Предохранители верхнего блока
1	16	Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
2	8	Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)
3	8	Указатели поворота
4	8	Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)
5	8	Аварийная сигнализация
6	8	Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов
7	8	радиооборудование
8	8	Электродвигатели очистителя и омывателя ветрового стекла
9	16	прикуриватель, звуковой сигнал, розетки переносной лампы
10	16	Резерв
Предохранители нижнего блока
1	16	резерв
2	8	Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона
3	8	лампы подсветки комбинации приборов
4	8	Задние противотуманные фонари
5	8	Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня
6	8	Лампы левого переднего и правого заднего габаритных огней
7	8	ближний свет левой фары
8	8	Ближний свет правой фары, электрокорректор света фар
9	16	дальний свет левой фары, контрольная лампа включения дальнего света фар
10	16	Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Предохранители верхнего блока
№	Сила тока, А	расшифровка
1	25	система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
2	15	Аварийная сигнализация
3	15	Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
4	10	Электродвигатели очистителя и омывателя ветрового стекла
5	10	Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
6	10	Стоп-сигналы
7	20	прикуриватель, звуковые сигналы
8	20	Реле звуковых сигналов, комбинация приборов, часы
9	15	Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
10	10	Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
11	5	датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
12	15	Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
13	10	указатели поворота
Предохранители нижнего блока
1	25	резерв
2	15	Дальний свет правой фары, контрольная лампа включения дальнего света фар
3	15	дальний свет левой фары
4	10	Ближний свет правой фары
5	10	ближний свет левой фары
6	10	Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
7	20	резерв
8	20	То же
9	15	Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
10	10	Лампы подсветки комбинации приборов, переключателей, прикуривателя
11	5	резерв
12	15	Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
13	10	Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака

Блок предохранителей в моторном отсеке газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

На кронштейне полки для крепления аккумуляторной батареи под капотом установлен дополнительный блок предохранителей.

блок старого вида.

Реле бензонасоса змз 406 инжектор

Машина при движении на большой скорости заглохла и не заводится. Стартер крутит, а ответа ноль. После долгих мучений автомобиль все-же завелся, но в движении машина дергается, троит, не тянет, а через какое-то время глохнет. Такое очень часто проявляется в жаркую погоду на трассе. Причин может быть несколько: -перегрелся бензонасос, -не срабатывает регулятор давления топлива РДТ(то-же перегрев), что приводит к повышенному давлению в топливной системе, -обрыв на датчике коленвала,

Для решения этих проблем можно попробовать несколько действий. 1. Ключом зажигания включить топливный насос, до полной обработки, три раза. 2. Нажать педаль акселератора в пол и включить замок зажигания на старт. 3. Под капотом, снимешь один из бензиновых шлангов(предварительно подготовить пустую емкость для слива топлива). Нельзя, что-бы бензин попал на выпускной коллектор, может произойти возгорание. Шланг снимаем с трубки постепенно, спуская таким образом лишнее давление. Регулятор давления топлива должен держать на х.х. 2,7атм., а при перегазовке до 3 атм. Если РДТ будет держать 4 атм. и выше, то ЭБУ может отключить форсунки из-за слишком богатой смеси и слишком высокого давления.

Проверить РДТ можно обычным насосом для подкачки шин. Сброс воздуха на 3-х атмосферах, говорит о нормальной работе РДГ. (показать видео измер.давл.) 4. Водой или холодной тряпкой охладить топливный насос. 5. Если не слышно работу насоса, то возможно к нему не подходит питание или сгорел предохранитель номер 9 в правом блоке предохранителей.

Восстановление подачи топлива в инжекторный 406 двигатель

Газ 3110, не поступает ток в топливный насос, из-за этого двигатель не заводится, до этого машина стояла без движения 2 года, в чем может быть причина и кто-нибудь сталкивался ли с этим?

Там есть отдельные предохранители на питание насоса и на мозги. я сейчас уже до тонкостей не вспомню где что

Для начала обрати внимание При включении зажигания должна загораться лампочка check engine. Если не горит то нет питания на мозгах

ну или перегорела лампа. Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там.

да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

ЭлектрониK написал : да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)

Кинули отдельно провод на клемму насоса -забрызгал в моторе бензином, лампочка вроде горит, искать нужно над бардачком реле, правильно?

Харитон написал : искать нужно над бардачком реле, правильно?

Реле бензонасоса змз 406 инжектор

Машина при движении на большой скорости заглохла и не заводится. Стартер крутит, а ответа ноль. После долгих мучений автомобиль все-же завелся, но в движении машина дергается, троит, не тянет, а через какое-то время глохнет. Такое очень часто проявляется в жаркую погоду на трассе. Причин может быть несколько: -перегрелся бензонасос, -не срабатывает регулятор давления топлива РДТ(то-же перегрев), что приводит к повышенному давлению в топливной системе, -обрыв на датчике коленвала,

Для решения этих проблем можно попробовать несколько действий. 1. Ключом зажигания включить топливный насос, до полной обработки, три раза. 2. Нажать педаль акселератора в пол и включить замок зажигания на старт. 3. Под капотом, снимешь один из бензиновых шлангов(предварительно подготовить пустую емкость для слива топлива). Нельзя, что-бы бензин попал на выпускной коллектор, может произойти возгорание. Шланг снимаем с трубки постепенно, спуская таким образом лишнее давление. Регулятор давления топлива должен держать на х.х. 2,7атм., а при перегазовке до 3 атм. Если РДТ будет держать 4 атм. и выше, то ЭБУ может отключить форсунки из-за слишком богатой смеси и слишком высокого давления.

Проверить РДТ можно обычным насосом для подкачки шин. Сброс воздуха на 3-х атмосферах, говорит о нормальной работе РДГ. (показать видео измер.давл.) 4. Водой или холодной тряпкой охладить топливный насос. 5. Если не слышно работу насоса, то возможно к нему не подходит питание или сгорел предохранитель номер 9 в правом блоке предохранителей.

Возможно не работает реле и не подает напряжение на ЭБН. В таком случае снять реле, оно находится в правой задней части подкапотного пространства, блока реле-управления двигателем. Реле может быть коричневым или оранжевым. Замкнуть контакты «30» и «87». Если насос заработает то заменить реле ЭБН. В противном случае проверить зелено фиолетовый провод на ЭБН. При целостности провода заменить насос.

Можно проверить работоспособность самого реле включения ЭБН: а) Проверяем предохранитель №9 и #10, в правом блоке предохранителей. б)Снимаем реле в)замеряем напряжение на контакте «+30» и «-85» U=12v г) Если нет напряжения то замеряем на «+30» и массе автомобиля. При наличие U=12v необходимо проверить не оборван ли провод (коричнево-зеленый и красный) 6. Проверить на обрыв датчик положения коленвала. Это единственный датчик, при неисправности которого машина не заводится.

P/S Совет. Наши топливные шланги лучше не брать. Покупайте т.ш. «СИМПИРИТ». Эти шланги очень долго ходят, их применяют так-же для газового оборудования.

Стартер не крутит

Если при включении зажигания тухнут приборы (зажигание берет на себя порядка 100 ват), то причин может быть несколько: 1.Плохая масса на двигателе. Можно проверить включением света в салоне или габаритов, а затем нажать на гудок. Свет совсем потухнет или станет тусклым. В этом случае можно попробовать кинуть массу с АКБ на двигатель и на кузов. 2.Севший аккумулятор. 3.Плохой контакт на клеммах аккумулятора.

Тяговое реле включается, а стартер не вращается

— подгорели контакты выключателя стартера на тяговом реле. — износ щеток стартера. — износ втулок стартера. — вышла из строя обмотка статора.( видео как горит обмотка записать) — вышла из строя обмотка якоря или прогорели дорожки на коллекторном узле. фото или видео — Очистить и протянуть клеммы аккумулятора. — с другой стороны плюсового провода очистить клеммный наконечник стартера, предварительно отключив клемму на АКБ и проверить затяжку.

Если причина в неисправности втягивающего реле стартера, то можно при включенном зажигании перемкнуть напрямую контакты стартера отверткой.

Вышло из строя реле стартера.

Не путать с тяговым реле находящимся на стартере. Реле стартера на 406 ЗМЗ находится в блоке реле возле левой ноги водителя и имеет маркировку 711.3747-01. Снять пластиковую накладку около левой ноги, увидите блок реле. Реле стартера размещено чуть ниже реле переключения света РС711. Там 7 реле, 4 маленьких, 3 больших, к одному из маленьких подходит масса проводом у которого посередине разъём папа-мама, вот оно и есть реле стартера. На реле стартера подходит три провода 1 толстый фиолетовый, и 2 тонких серый и оранжевый.

Вышел из строя замок зажигания.

Отсоединить провода от замка и соединить их на прямую, предварительно выявить по эл. схеме нужные провода, как правило это 30 и 50. На 30 подается плюс с АКБ, а c 50 уже идет на катушку реле стартера. Возможен вариант доработки с установкой отдельной кнопки(на удержание) в этот разъем.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Предохранители Газ 31105 крайслер и реле со схемами блоков и описанием

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102«волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

В зависимости от года выпуска возможно различное исполнение блоков и назначение их элементов.

Вариант 1

Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.

Где находится реле бензонасоса Газель 406 инжектор?

Реле бензонасоса на ГАЗель 406 инжектор: обзор и расположение

Приветствую вас! Меня зовут Владимир Губерниев, я профессиональный автомеханик и специалист по автомобилям. Сегодня я хотел бы рассказать вам о реле бензонасоса на ГАЗель 406 инжектор и его расположении.

Что такое реле бензонасоса и зачем оно нужно?

Реле бензонасоса – это электромеханическое устройство, которое управляет работой бензонасоса в системе питания автомобиля. Его основная задача заключается в том, чтобы переключать высокий ток, необходимый для работы бензонасоса, с помощью маленького тока, который подает электрическая система автомобиля. Это позволяет эффективно и безопасно подавать топливо в двигатель.

Без правильно функционирующего реле бензонасоса, ваш автомобиль может столкнуться с проблемами, такими как недостаточное давление топлива, начавшийся двигатель или полная потеря возможности запуска двигателя. Поэтому важно знать, где находится реле бензонасоса на ГАЗели 406 инжектор.

Где находится реле бензонасоса на ГАЗели 406 инжектор?

Реле бензонасоса на ГАЗели 406 инжектор расположено на блоке предохранителей и реле автомобиля. Для доступа к нему, вам необходимо открыть капот и найти такую панель в районе моторного отсека или салона, где сосредоточены основные предохранители и реле.

Учитывая инжекторную систему питания ГАЗели 406, реле бензонасоса должно быть отмечено в качестве «реле бензонасоса» на панели предохранителей и реле. Обычно она имеет номер или символ, указывающий на задачу, которую она выполняет.

Из-за того, что расположение реле может незначительно различаться в зависимости от года выпуска и конкретной модификации ГАЗели 406, рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к профессиональному автомеханику для точных указаний.

В любом случае, если вы сомневаетесь в точном местонахождении реле бензонасоса на ГАЗели 406 инжектор, лучше обратиться за помощью к специалистам. Неправильное обращение с электрическими компонентами может привести к повреждению автомобиля или даже к получению травмы.

Заключение

Реле бензонасоса на ГАЗели 406 инжектор играет важную роль в подаче топлива в двигатель вашего автомобиля. Зная его расположение, вы сможете обеспечить правильный ремонт и обслуживание вашего автомобиля.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, не стесняйтесь обращаться. Я всегда готов помочь вам в вопросах, связанных с автомобильным ремонтом и обслуживанием.
