BSE пит. Замена задних томозных колодок и подшипников колеса.

Всем привет ��!
Продолжаю приводить в порядок преобретённую технику в лице питбайка. Приус радует беспроблемной эксплуатацией, по этому есть время заняться питом.
На очереди смена тормозных колодок, с заменой тормозной жидкости и подшипников.

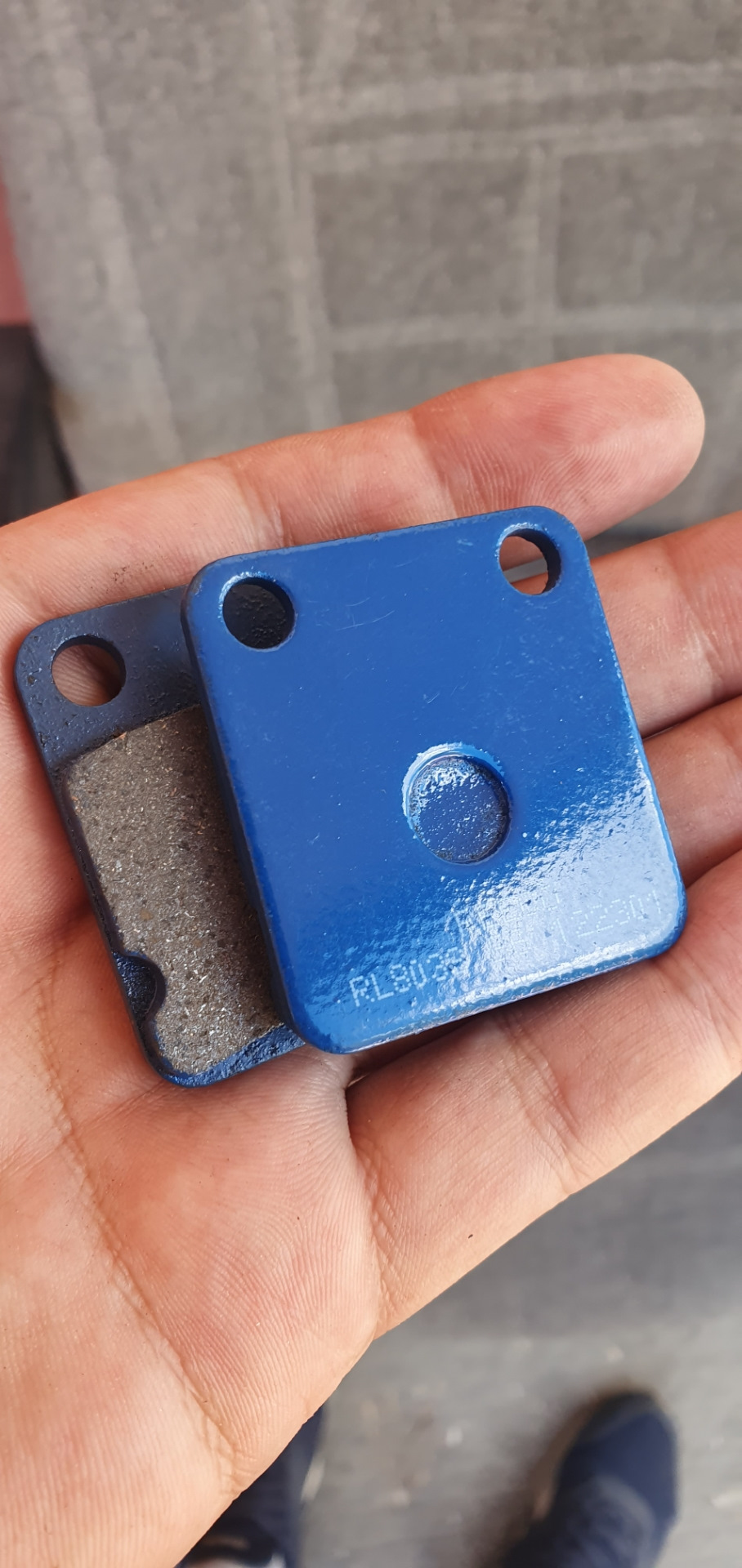

Приобрёл новые тормозные колодки.

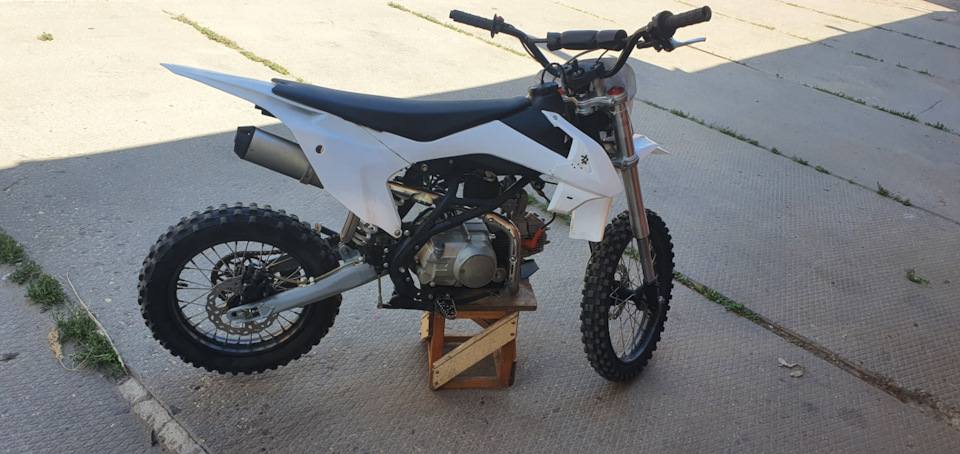

Вот они малышки Новенькие! Установил коня на

Теперь понадобится ключ на 19 и головка на 17.

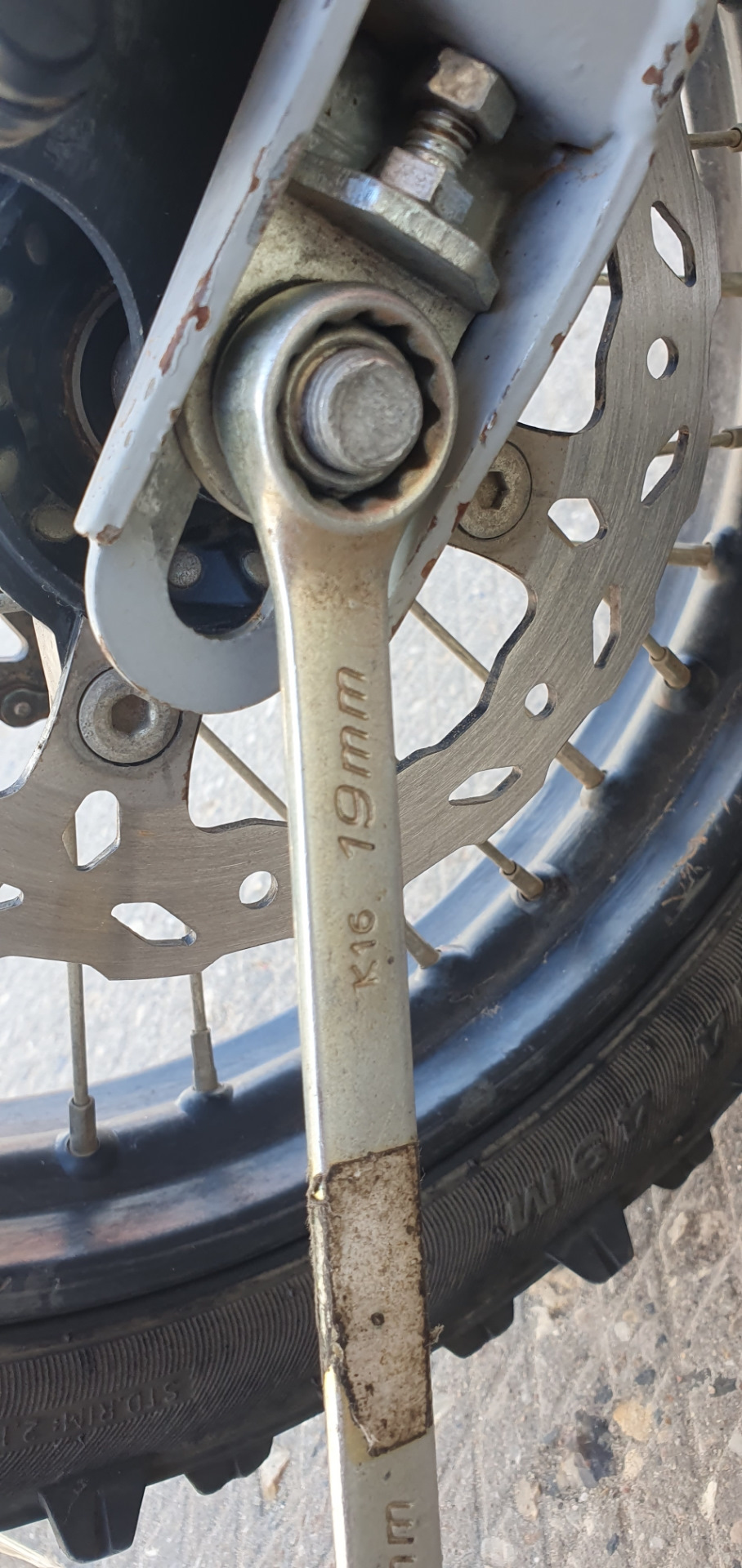

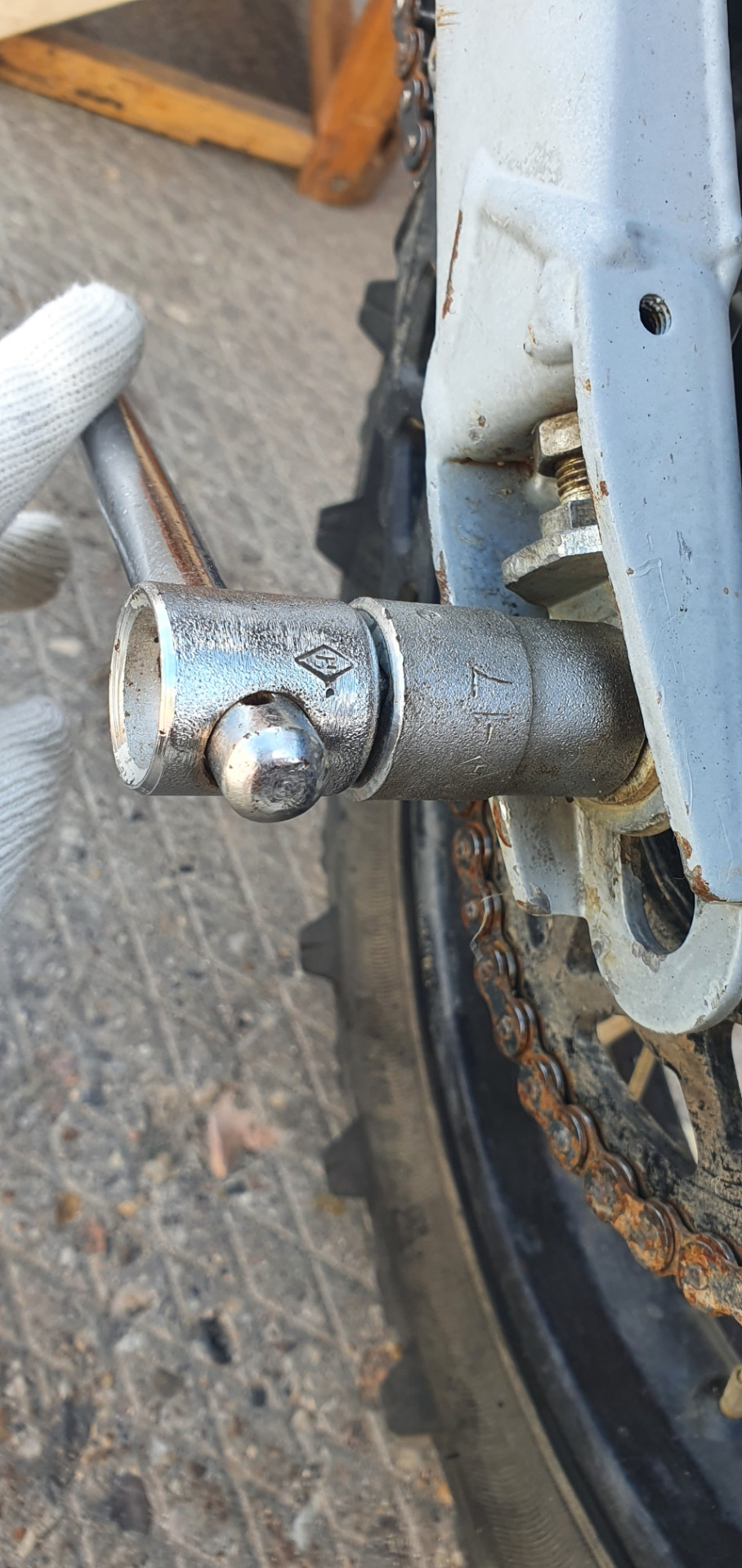

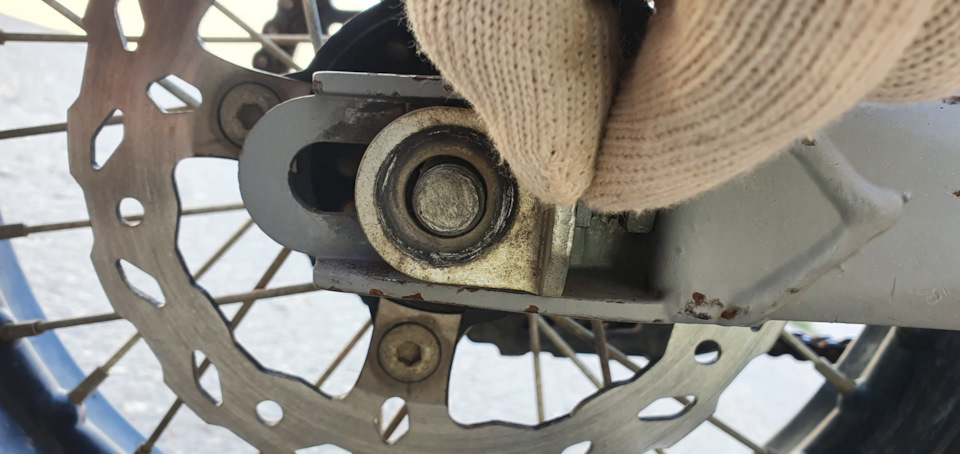

Со стороны тормозов ключ на 19 С противоположной стороны головкой на 17

Откручиваем ось заднего колеса.

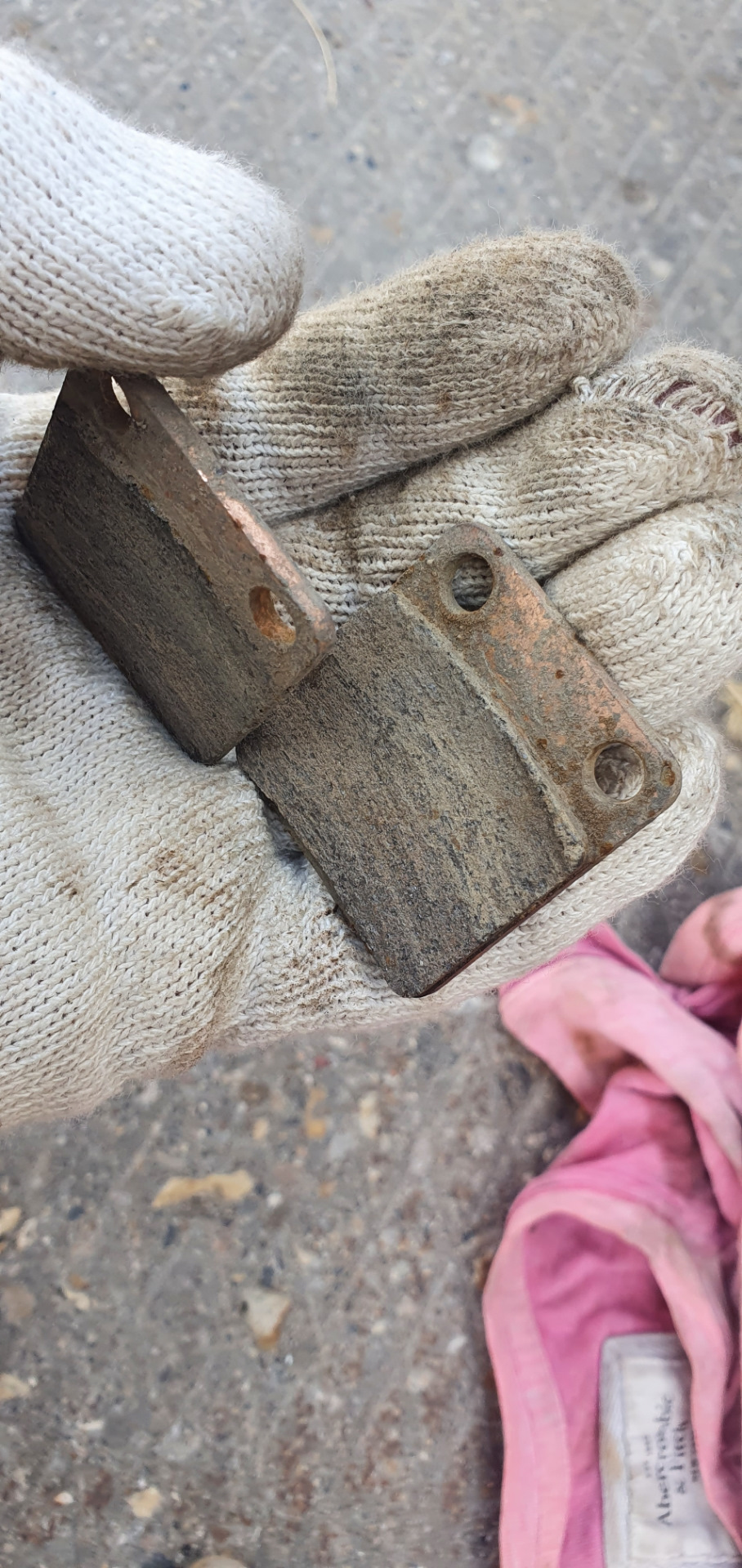

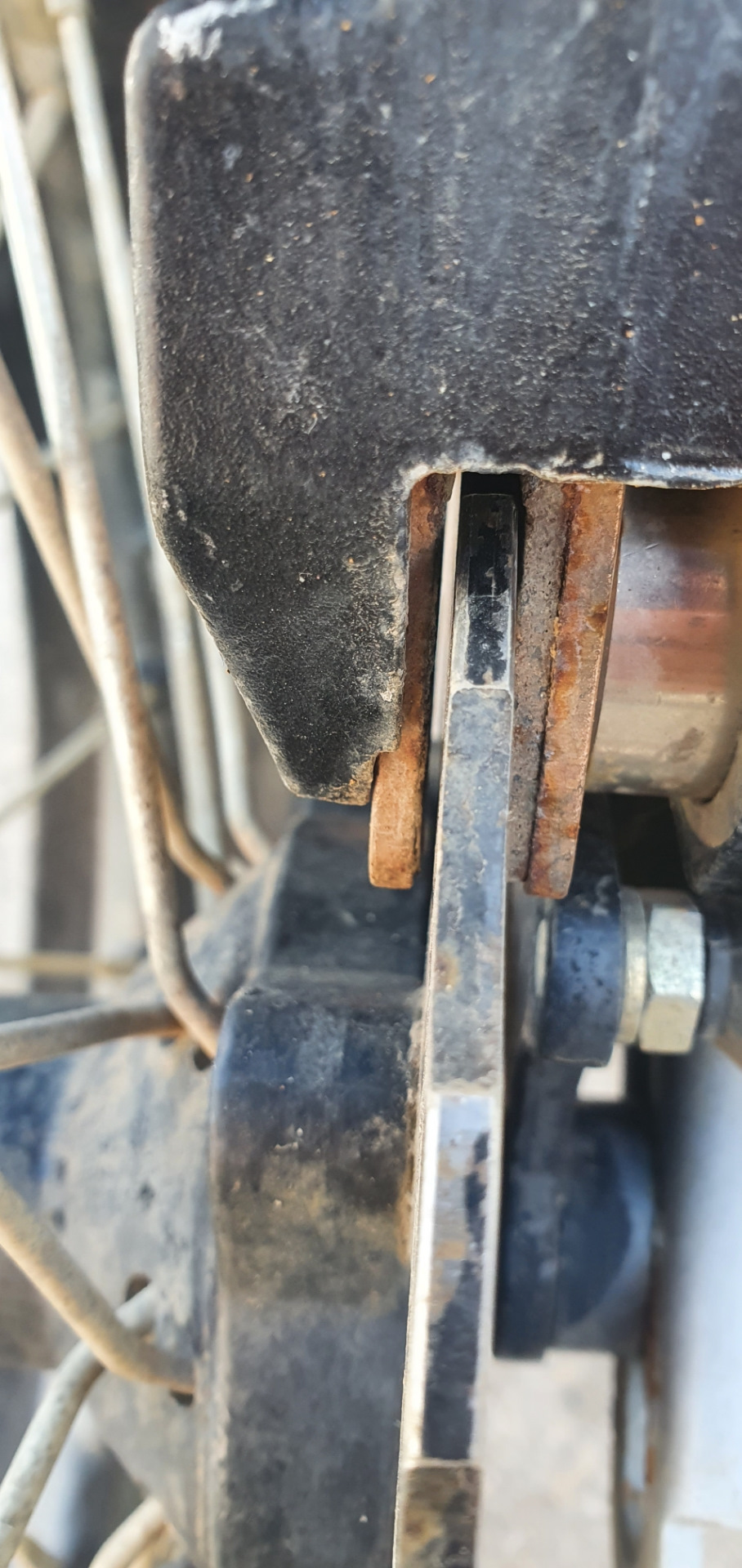

Вид старых убитых колодок

Открутив ось колеса, снял упор регулировочных болтов натяжения цепи.

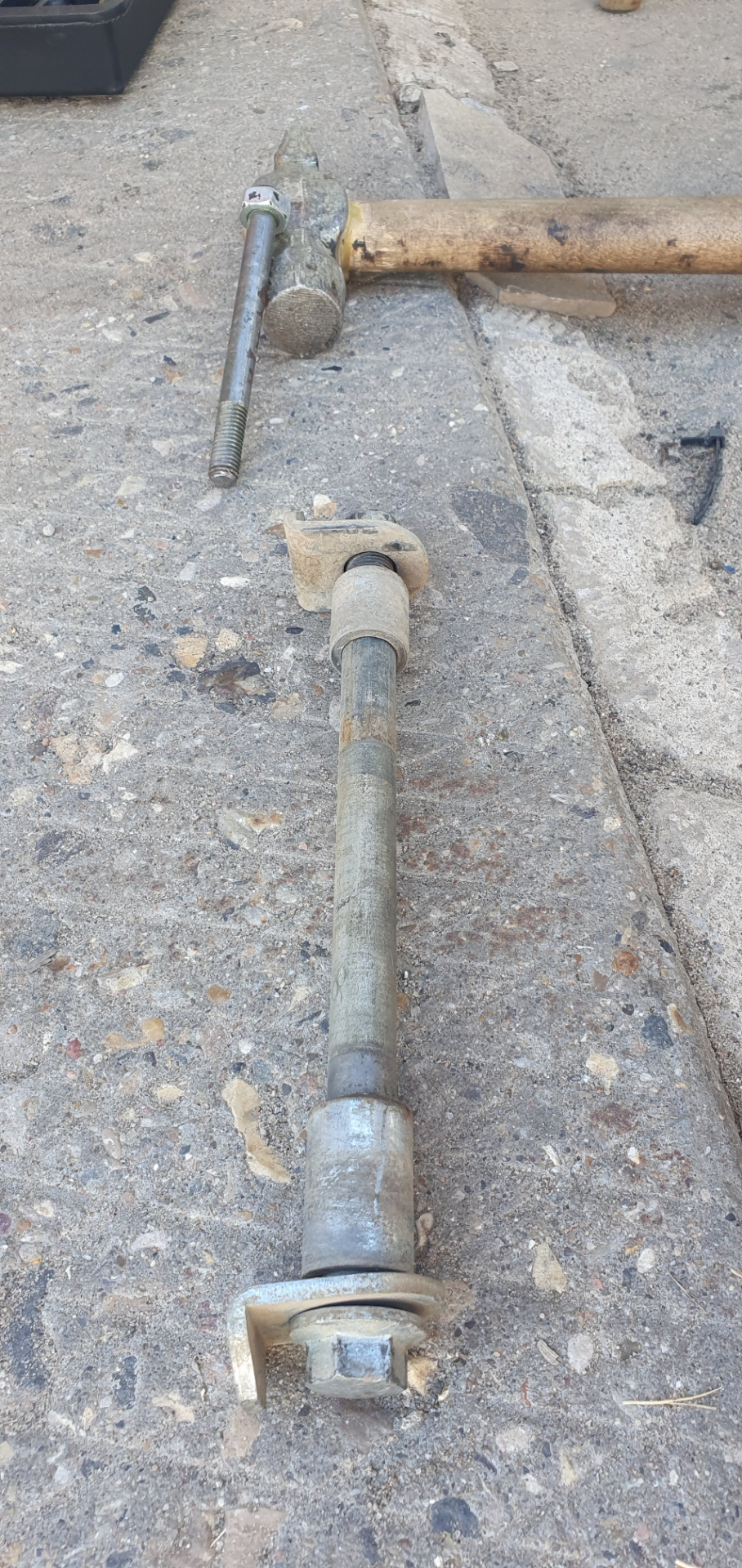

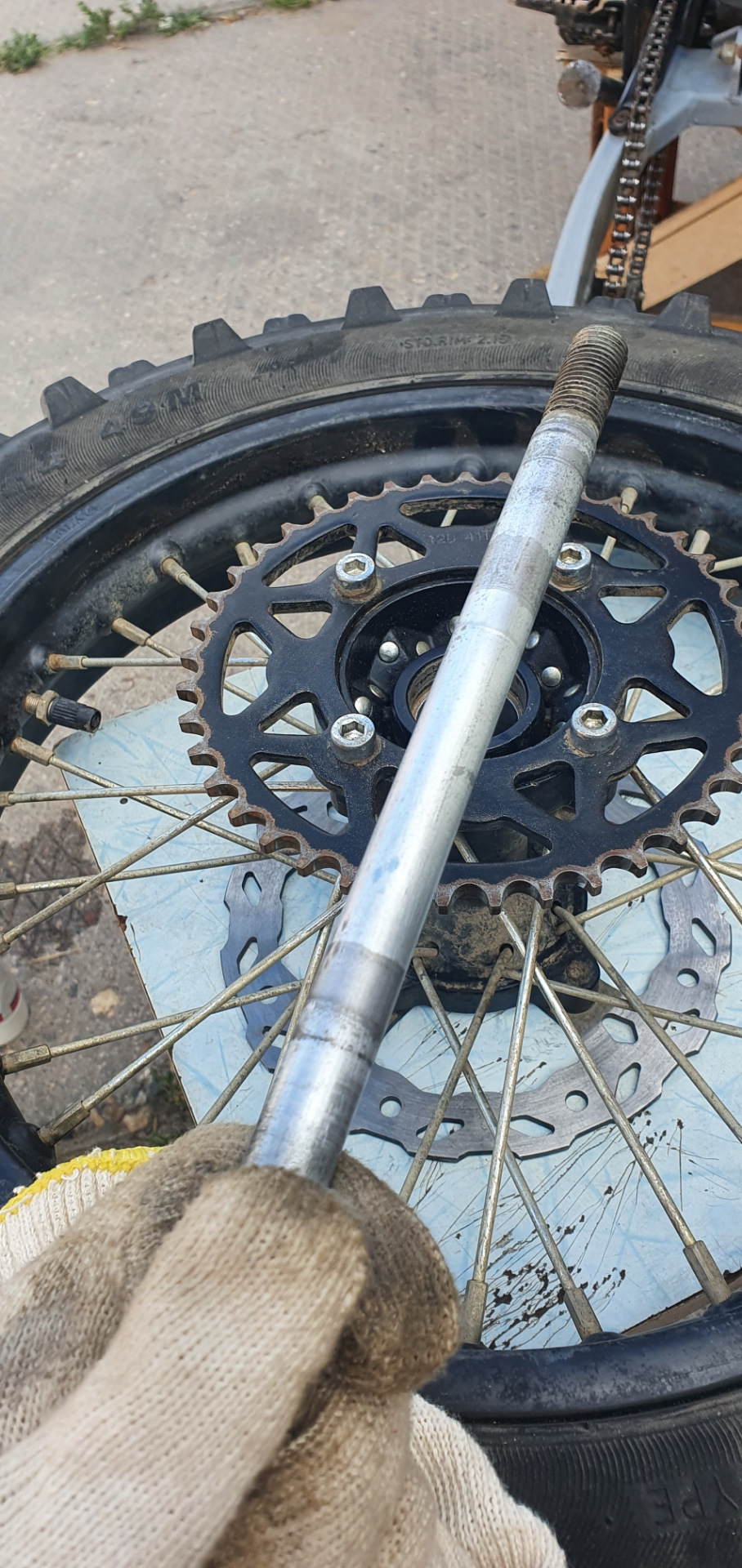

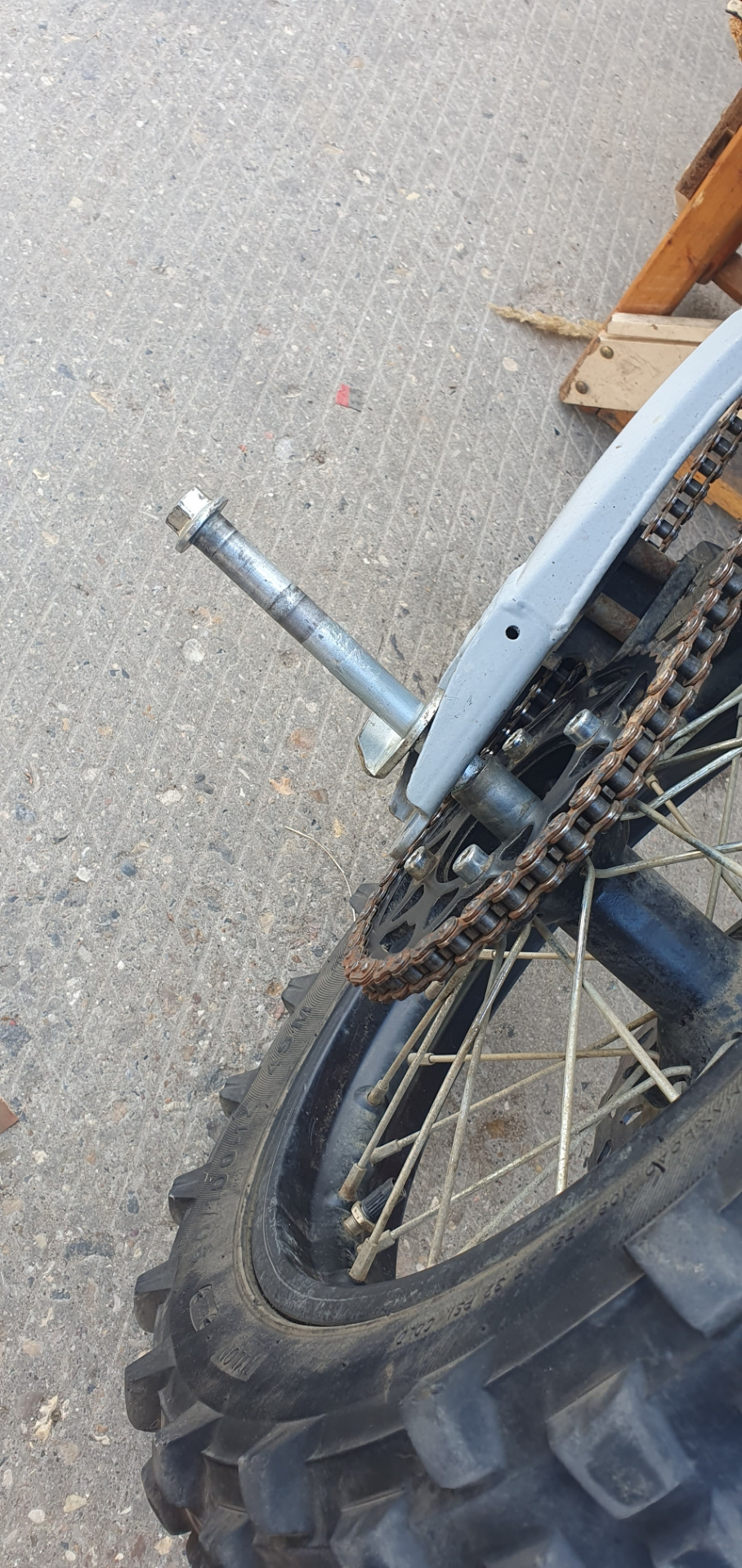

Вот этот элемент Дальше вытащил ось, она вытаскивалась плохо

Главное не перепутать втулки на ней. Со стороны тормоза втулка больше.
Снимаем колесо.

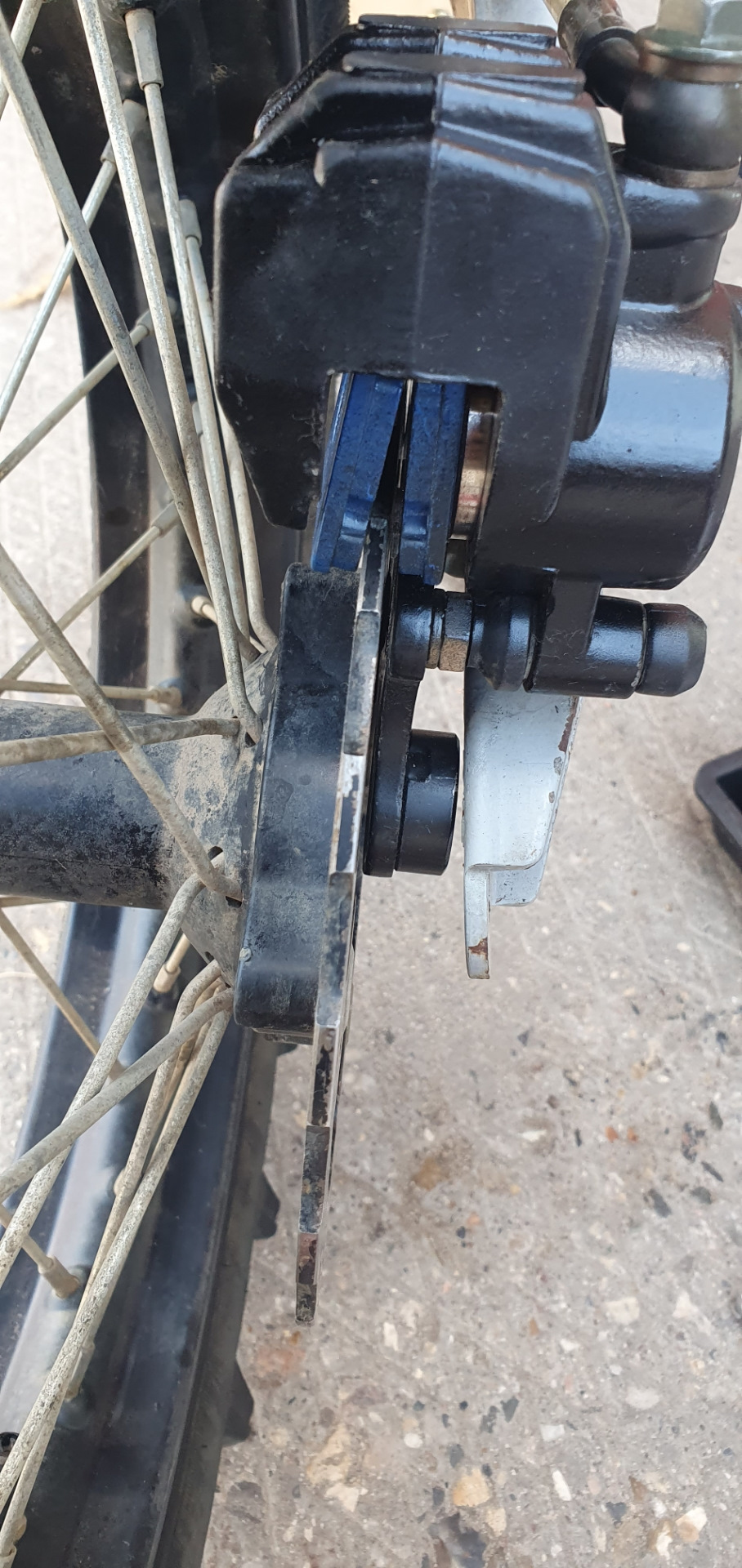

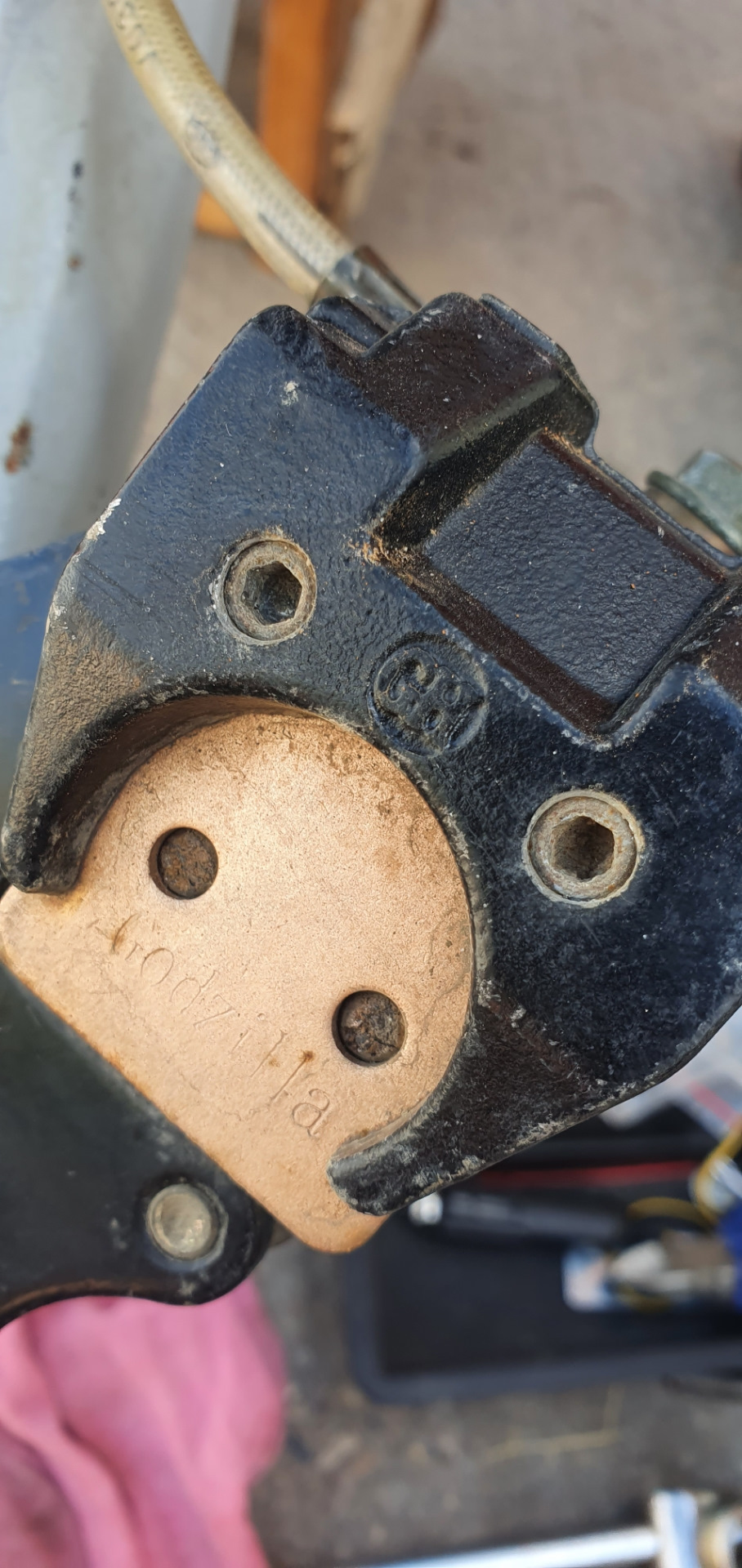

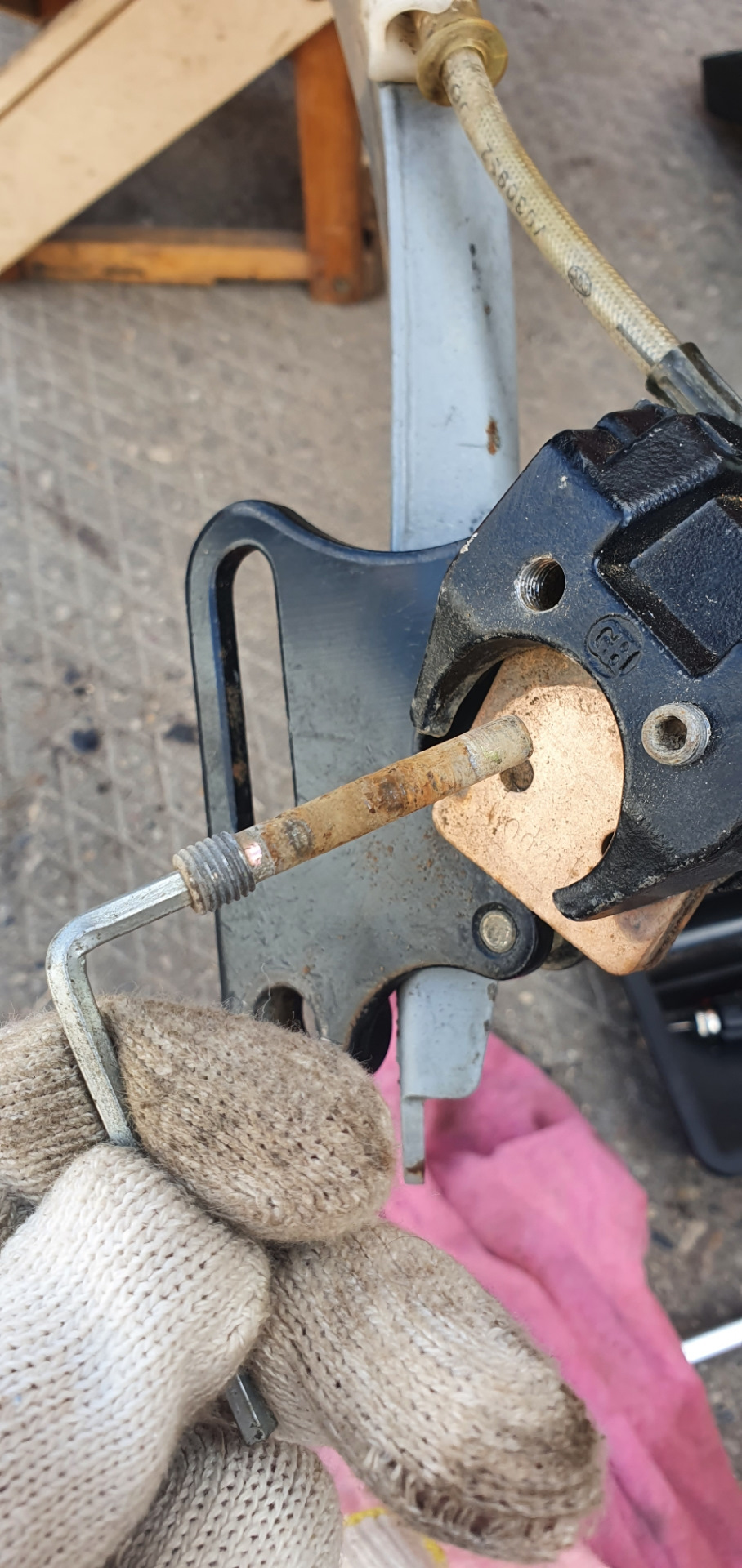

Теперь нужно открутить винты крепления колодок шестигранником.

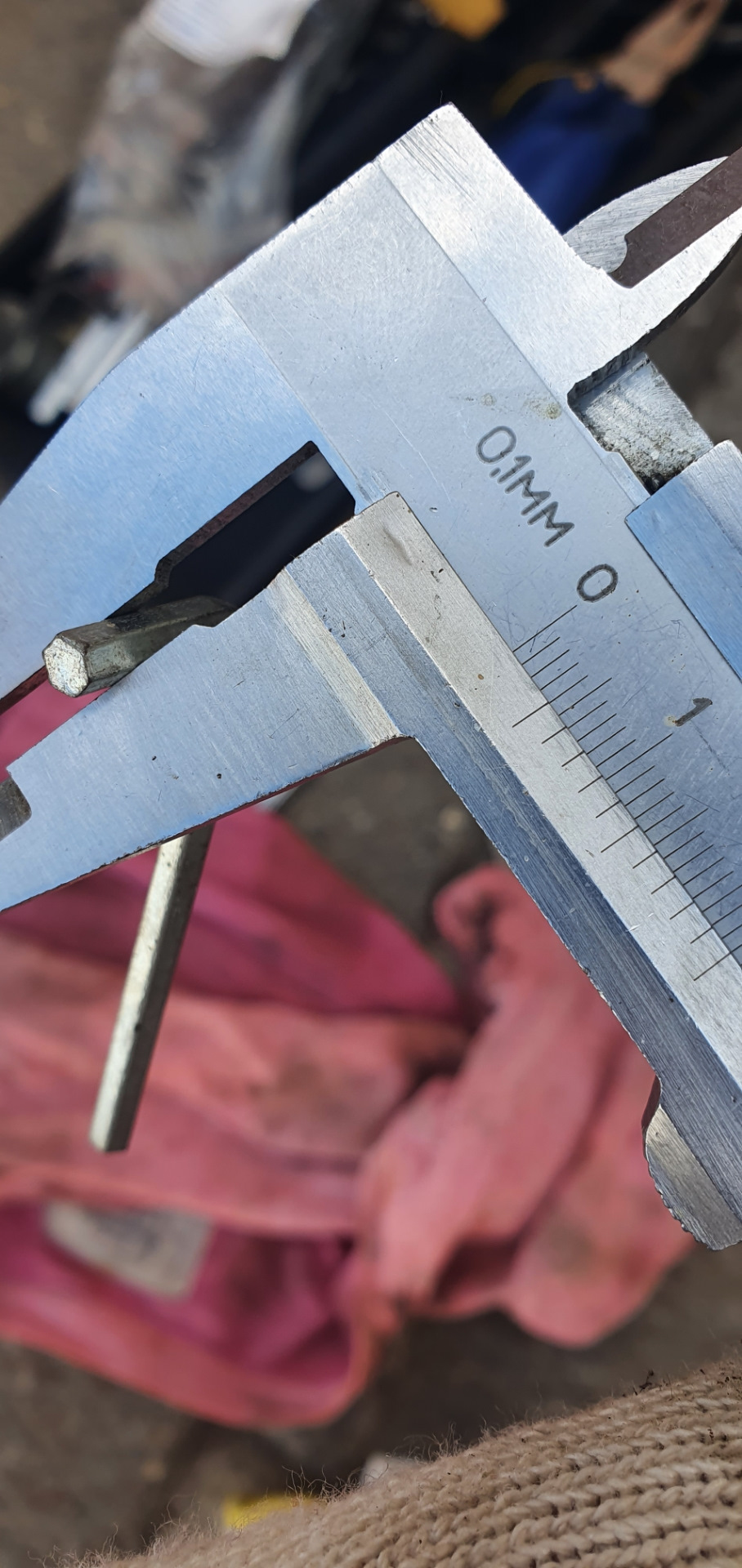

Вот эти 2 винта Размер шестигранника 4 мм Выкрутил винт. Он в плохом состоянии, весь ржавый В таком состоянии тормозной супрорт и поршень

Открутив 2 винта, колодки выпали.

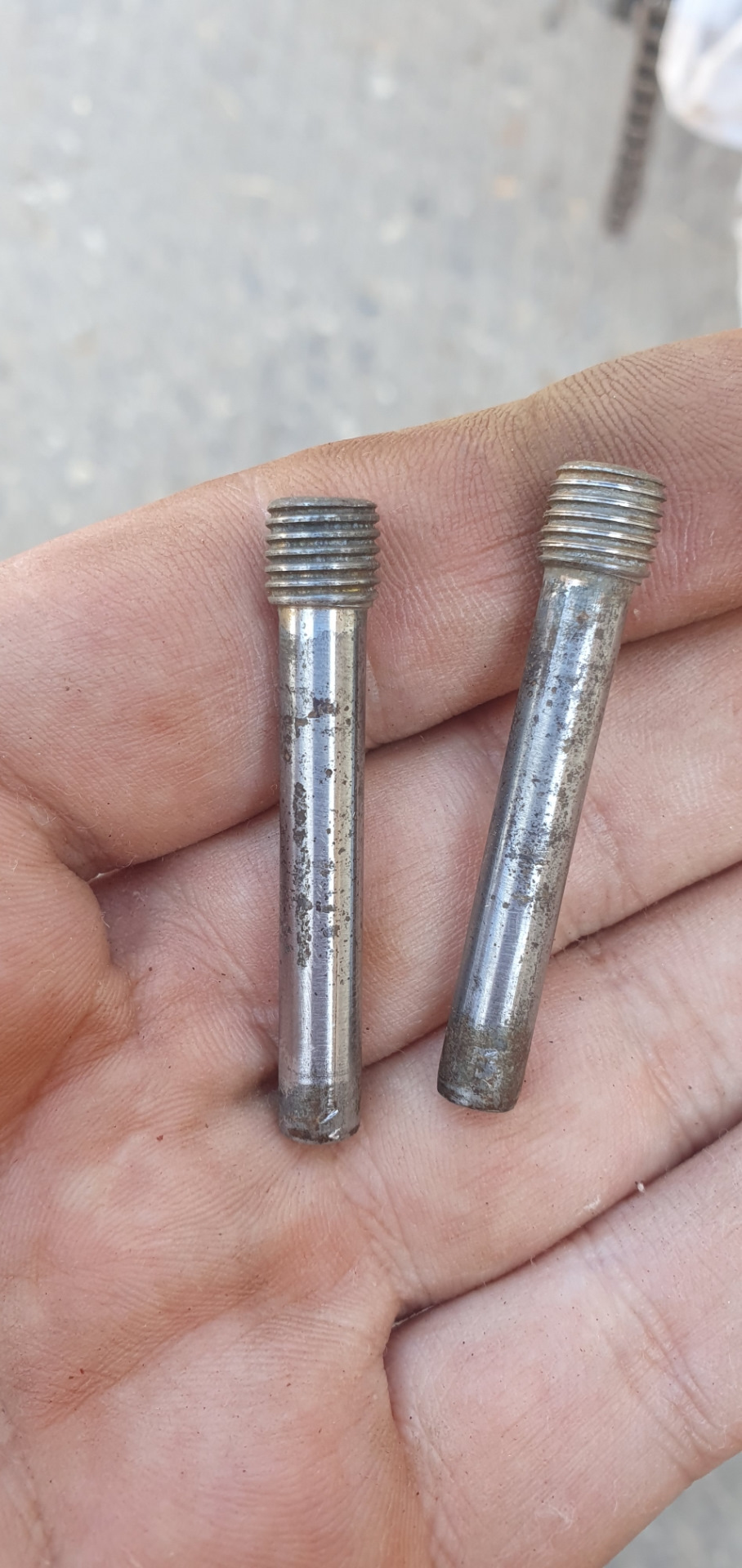

Такое их плачевное состояние Привёл в более менее потребный вид винты

Теперь очередь подшипников.

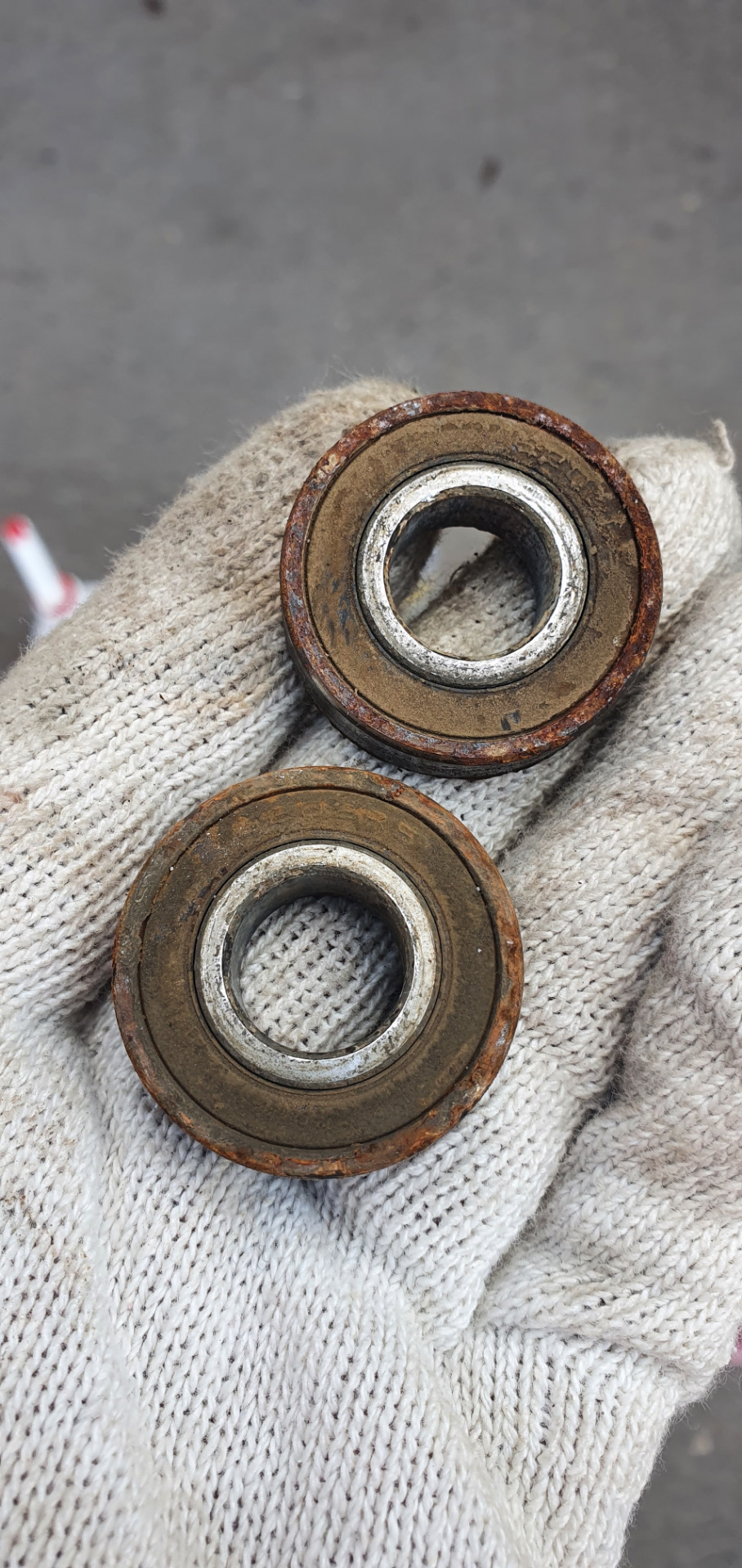

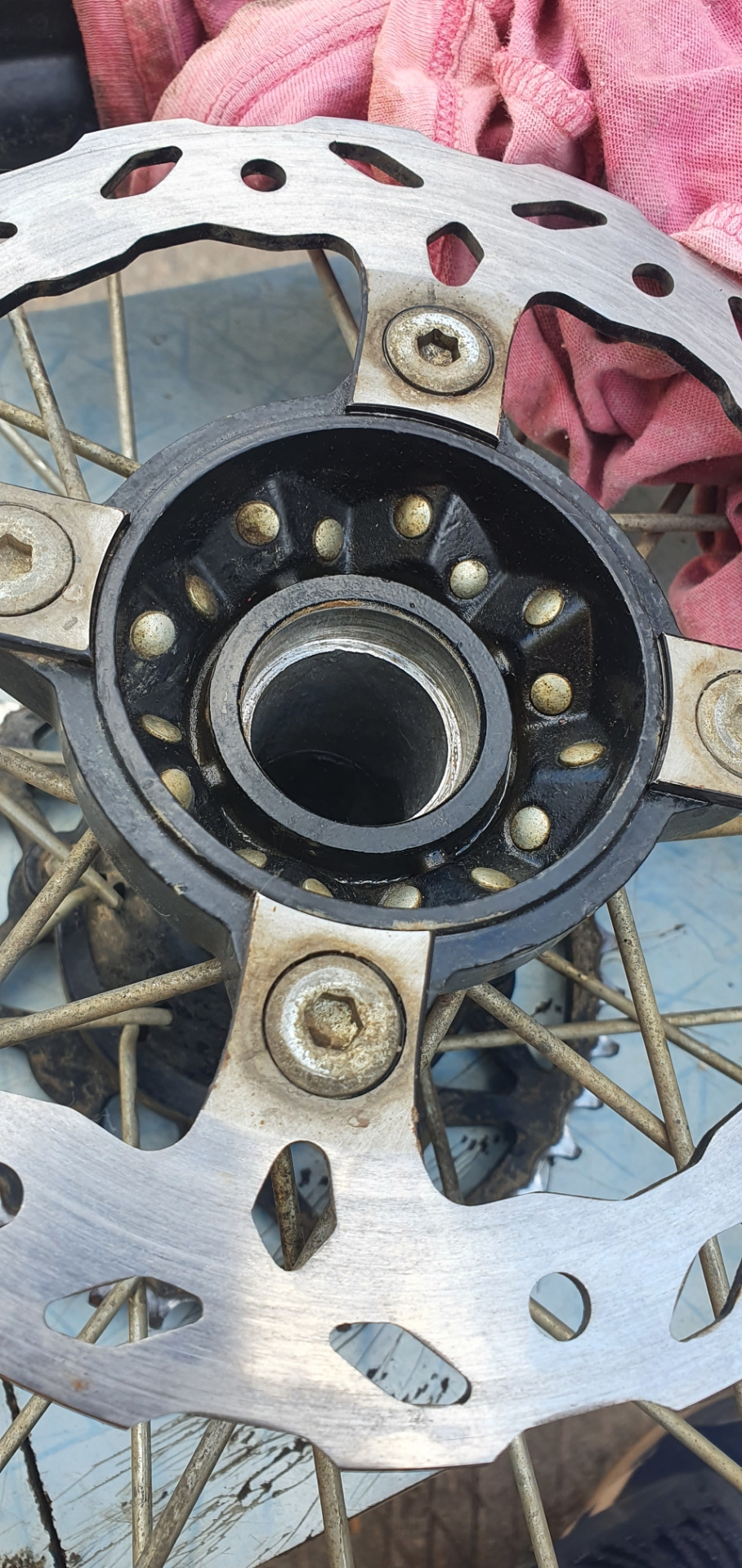

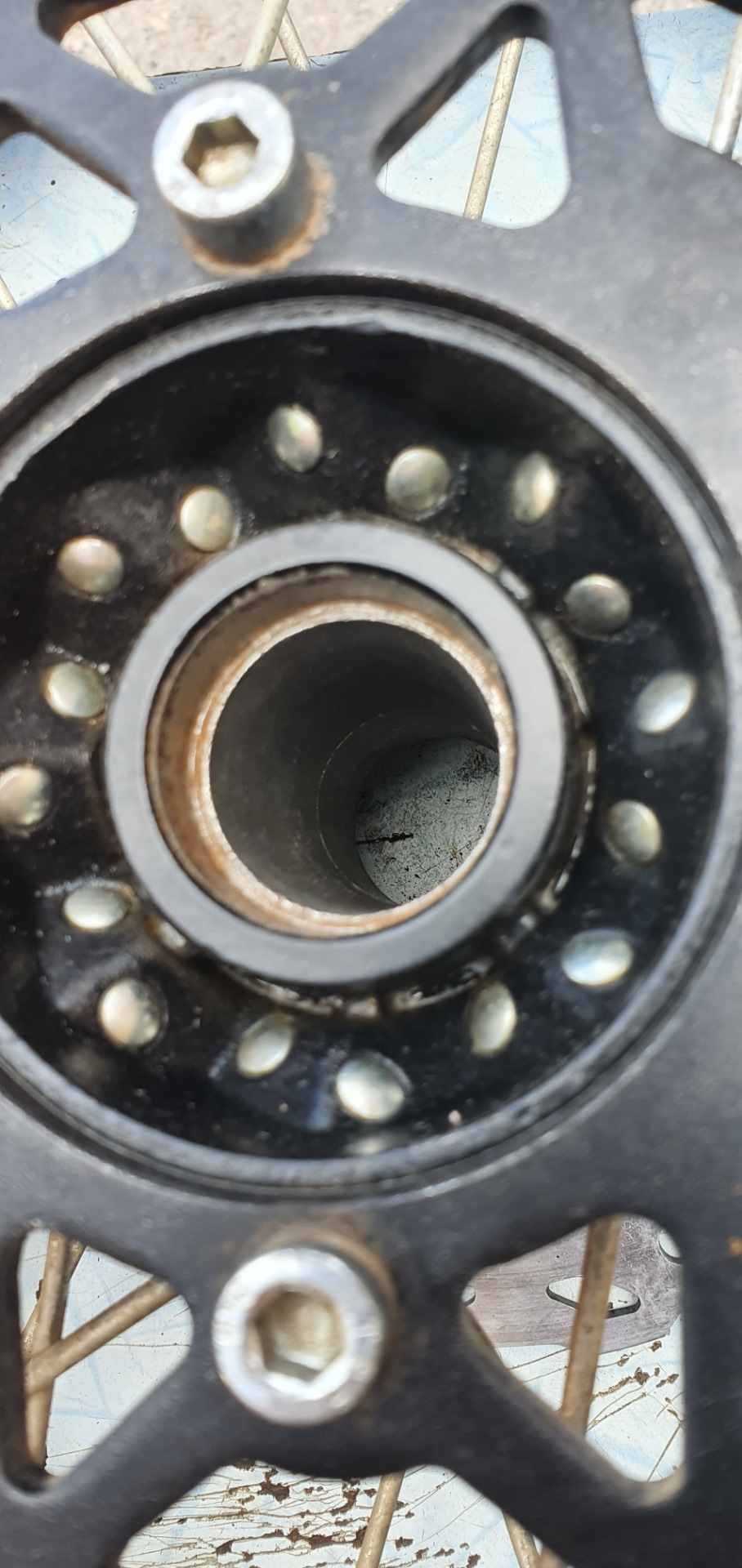

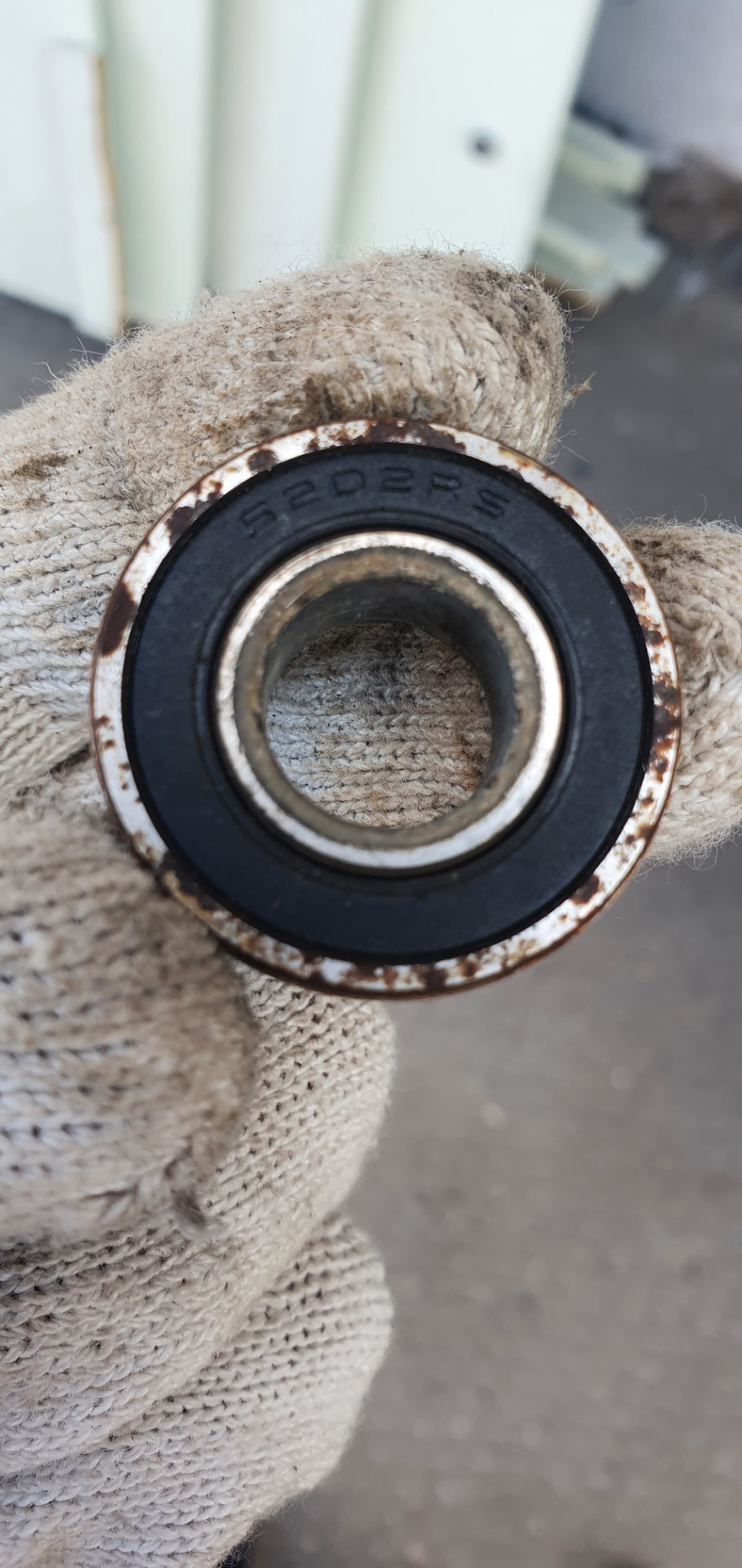

Нужно их выбить, что и было сделано Кошмар.

Они люфтили и хрустели.

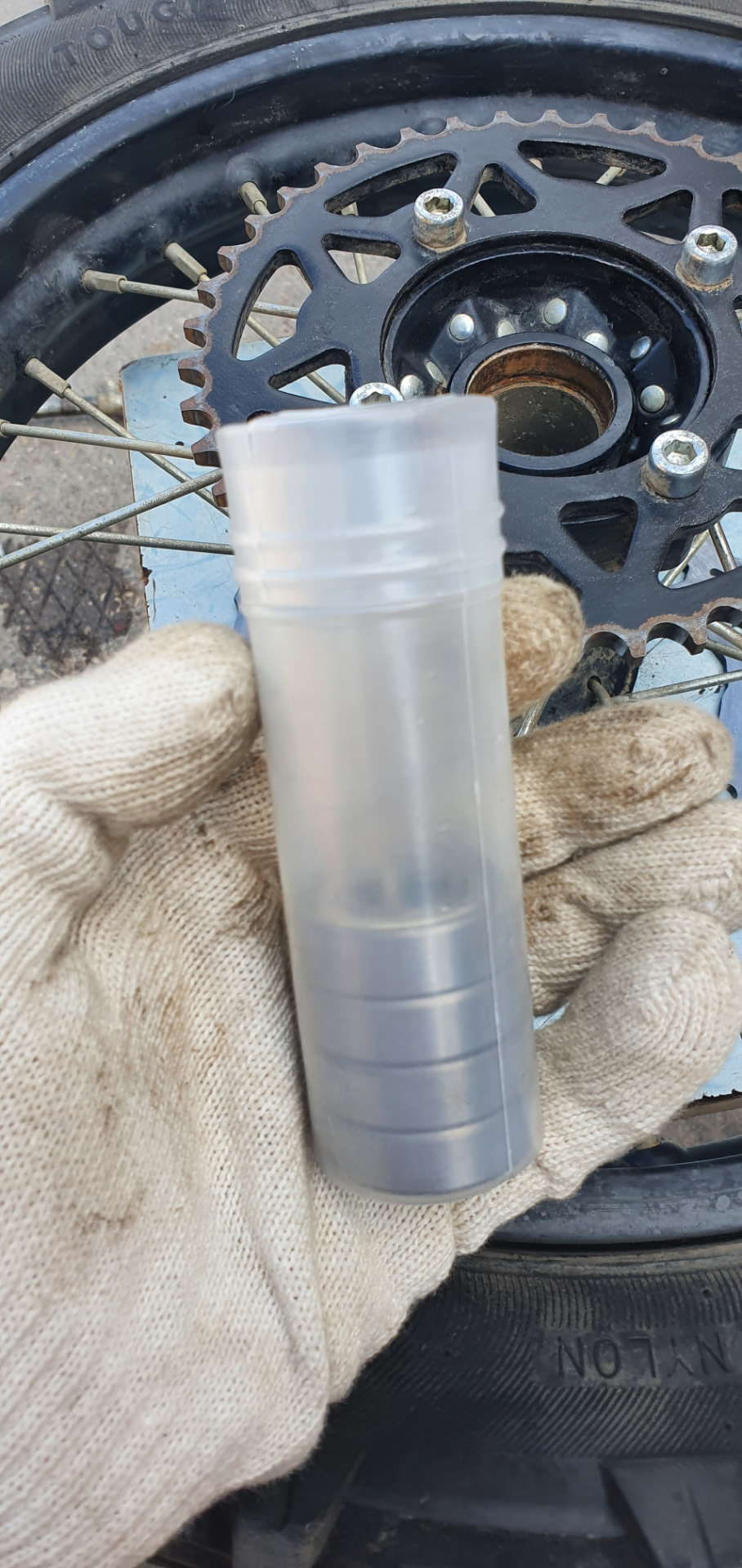

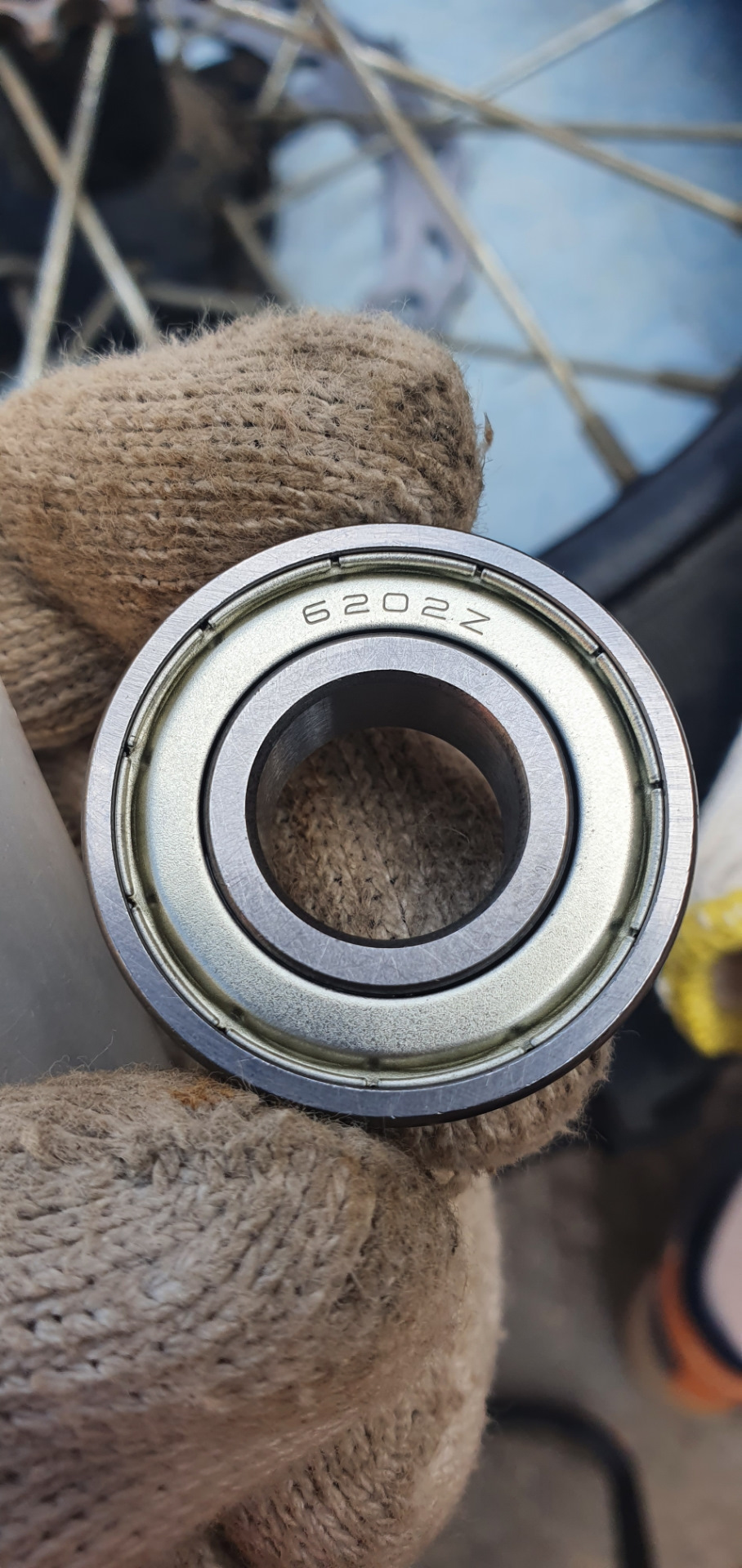

��‍♂️ А вот, приобретённые новенькие Маркировка Почистил посадочное место С другой стороны

И аккуратно запрессовал при помощи деревянного бруска новые. Бить нужно по наружной части подшипника.

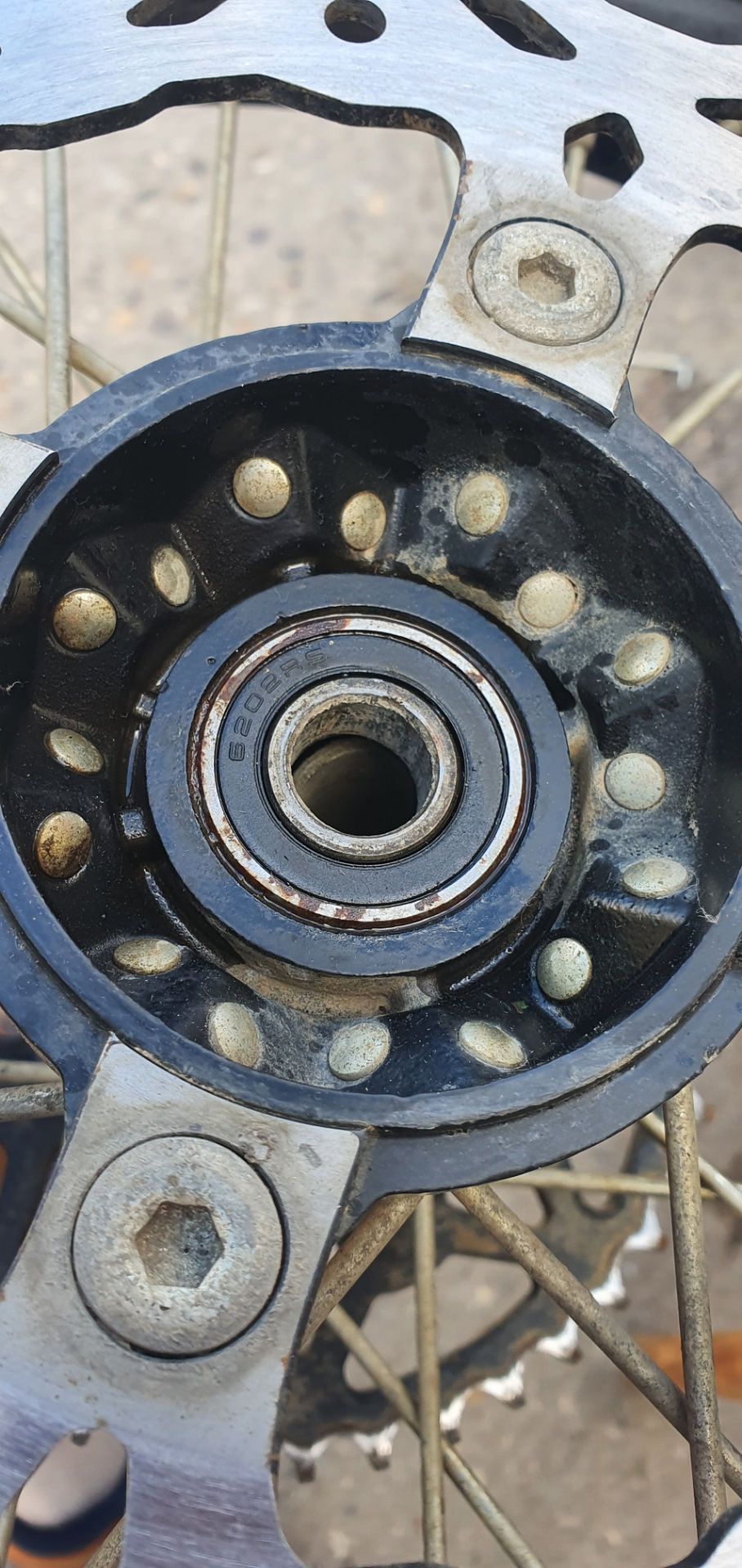

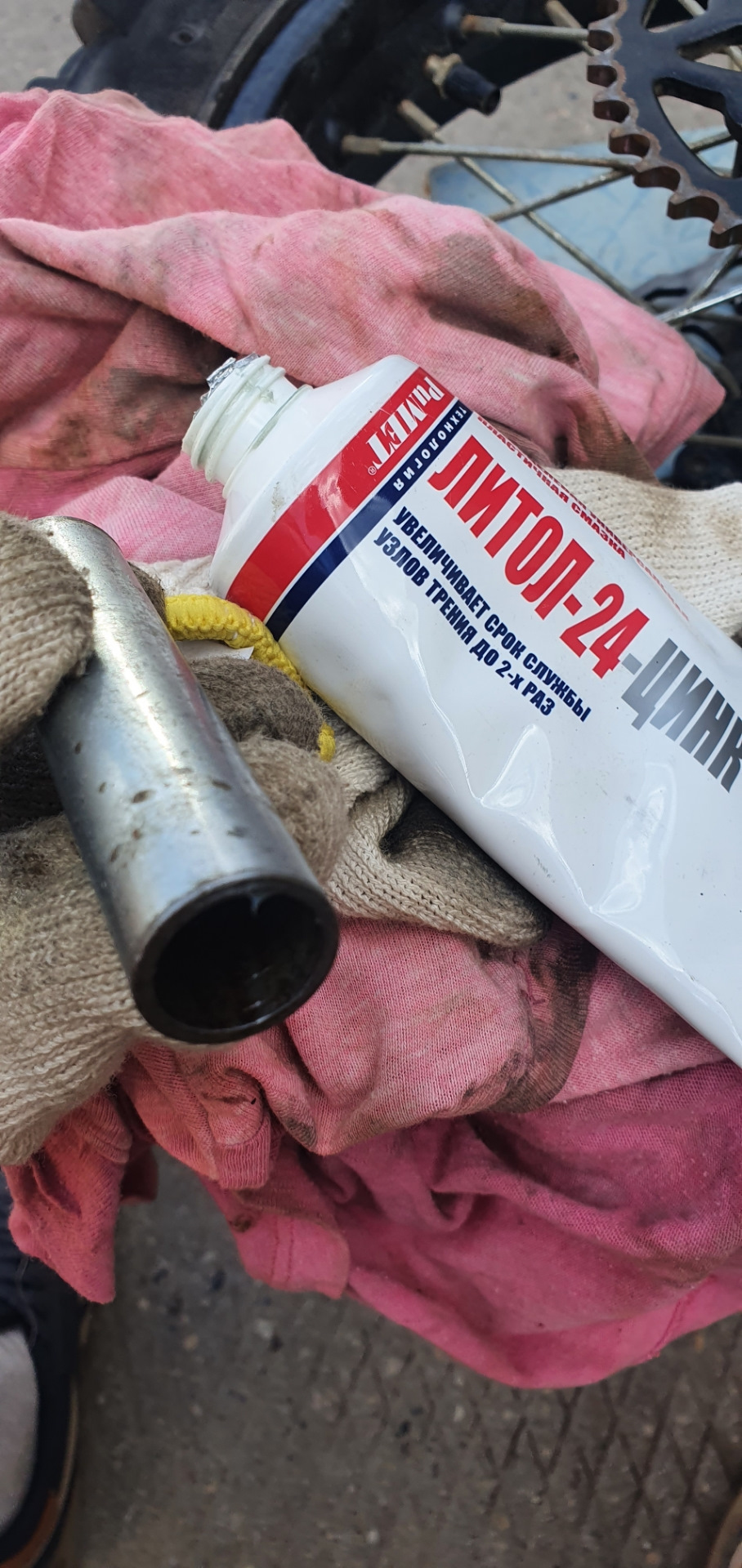

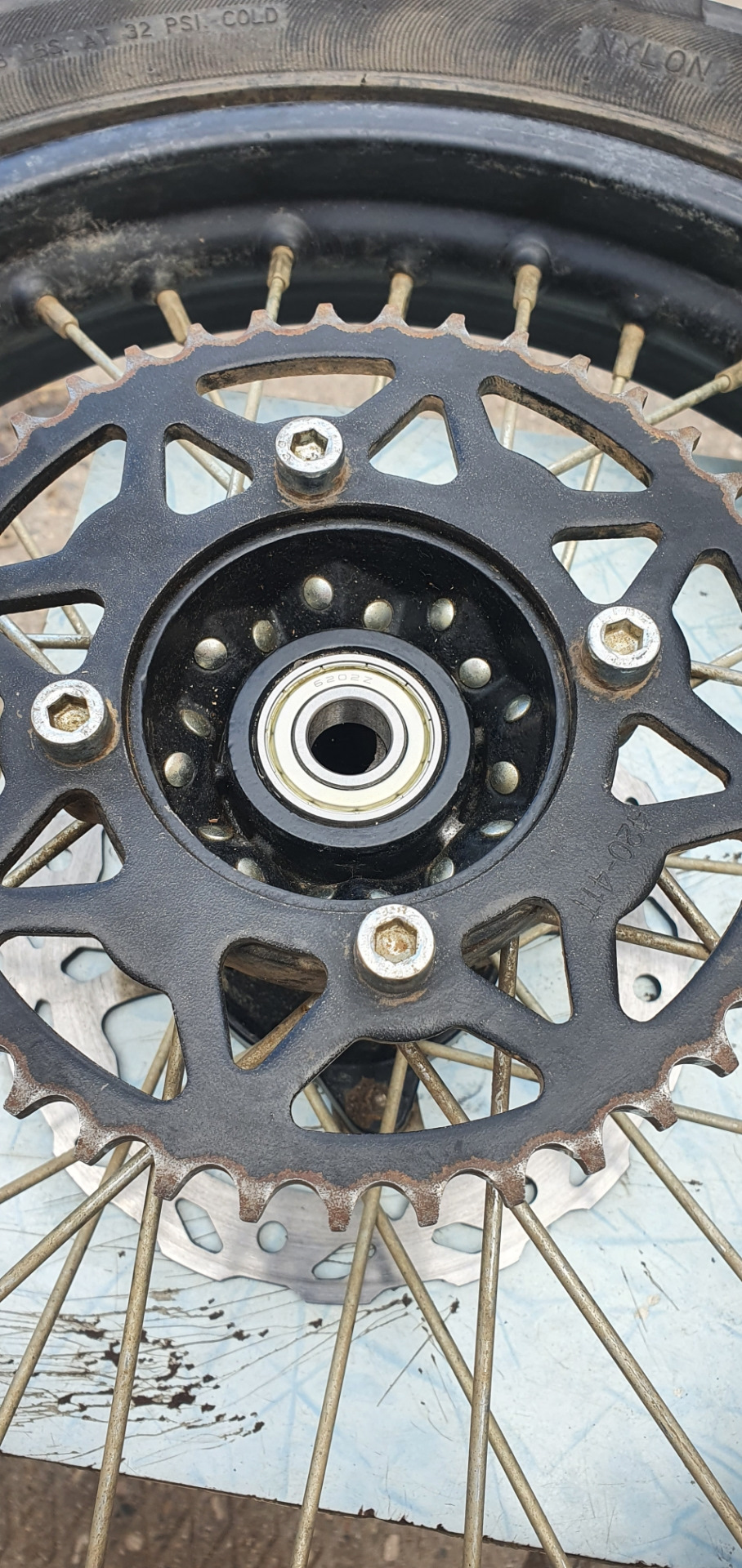

Один на своём месте Второй Привёл в порядок ось колеса Сказал тонким слоем Литола И начал собирать в обратной последовательности Надел суппорт с колодками

Вставил до конца ось и притянул не сильно, чтоб настроить (натянуть) цепь.

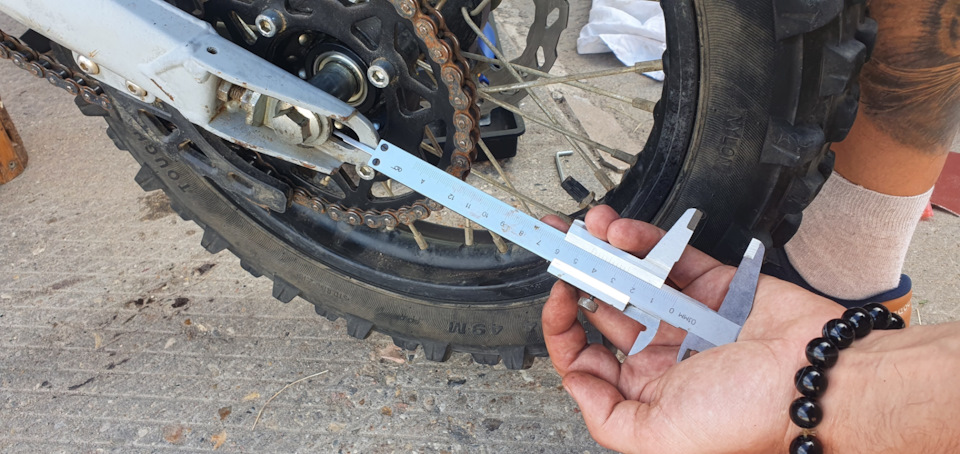

Чтоб колесо стояло ровно, пришлось прибегнуть к помощи штангенциркуля

С 2 сторон измерил, одинаковое значение!
Дальше менял тормозную жидкость и прокачивал тормоза. В этом мне помог сосед по гаражу Миша, он с такой техникой на ты.

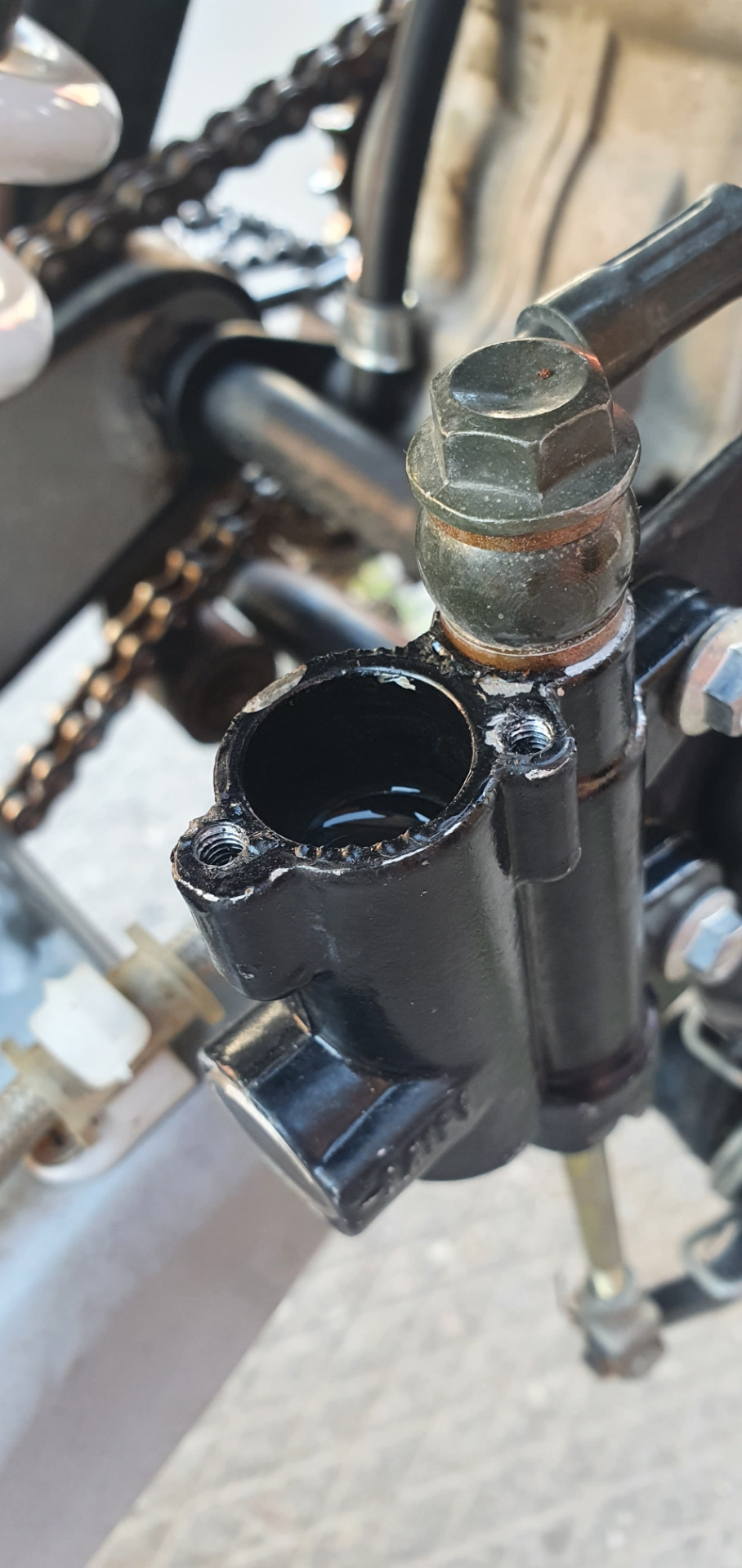

Открутил крышечку для заливки тормозухи

Идёт ДОТ4. Через неё подливали тормозуху, откачивали шприцом.

Как сменилась вся жижа, пошёл процесс прокачки.

Прокачка как на машине

Прокачали, прокатился, тормозят задние отлично!
На очереди передние колодки.
Всем удачи на дорогах!

Тормозные колодки для Skoda Octavia A5

Колодок в среднем хватает на 50 000 км пробега, как в среднем у всех авто.

Во большинстве комлектаций присутствует датчик износа, на внутренних передних колодках.

Если в Вашей Октавии не предусмотрен датчик износа, то провод от колодки, можно просто откусить кусачками!

Поменять самому колодки достаточно просто, вот фото-отчёт: как заменить передние колодки на Октавии?

Замену колодок можно совместить с заменой тормозных дисков, если их рабочая толщина подходит к минимуму, какие размеры допустимы для тормозных дисков и какие подобрать диски, смотрим в статье: тормозные диски

Передние тормозные колодки для PR-1ZF:

Как правило устанавливаются с двигателем 1.6 BSE, размер тормозного диска: 280х22мм

Комплект передних колодок c датчиком износа — 1K0698151F

Артикул заменили на: JZW 698 151

TRW GDB 1386

TRW GDB 1658

ATE 13.0460-7117.2

BREMBO P 85 072

SANGSIN SP 2025

Рем комплект направляющих втулок: 4D0698647

Передние колодки для тормозов PR-1ZE

Устанавливаются с двигателя TSI, размер торм. диска: 288х25мм

Комплект оригинальных колодок с датчиком износа: 5K0698151

После сентября 2012 артикул заменил на: VAG JZW698151B

TRW GDB 1550

Ate 13.0460-7184.2

NiBK PN-0348W

Brembo P 85 075

Рем комплект направляющих (пальцев): 4D0698647

Могу смело рекомендовать колодки фирмы TRW! Проехал на них уже больше 60 тысяч км, до сих пор не стёрлись. Очень доволен! Следующую замену буду производить на такие же. Не скрепят, мягенькие, машина тормозит очень мягко и плавно, без посторонних шумов.

Тем более на этих колодках есть скосы как у оригинальных. Считаю отличным вариантом по цене и качеству. В общем TRW колодки есть смысл покупать, моё мнение! (не реклама).

Задние колодки на Octavia A5 1KD:

Комплект задних оригинальных колодок 1KD c двигателем 1.6, размеры диска 253×10 mm: 1K0698451J

Артикул заменили на: JZW 698 451

TRW GDB 1330

REMSA 0263.05

BREMBO P 85 020

BOSCH 0 986 461 769

ATE 13.0460-2894.2

Направляющая колодок с пальцами: 1K0615425P

Комплект задних колодок для PR-1KF

Колодки для дисков 260×12 mm, тормоза PR-1KF — устанавливаются с турбированными двигателя!

Оригинальный комплект колодок, номер: 1K0698451G

Артикул заменили на: JZW698451D

NIBK PN0349

NK 224775

SANGSIN GP2099

BOSCH 0 986 494 053

BREMBO P 85 073

Направляющая колодок с пальцами: 1K0615425AB — левая; 1K0615426K — правая.

Чтобы самостоятельно поменять задние колодки, понадобится специальный съёмник, который можно купить на Алиэкспресс, больше информации на станице: замена задних колодок

Для более эффективного торможения рекомендуют — передние и задние колодки устанавливать одинаковые! Одной фирмы.

Посоветуйте, какие тормозные колодки на шкоду лучше покупать

Здесь, я собрал наиболее частые вопросы по тормозным дискам и колодкам по нашей Октавии.

— как выглядит значок износа тормозных колодок,
— каталожный номер задних колодок на 1,8 тси,
— видео по замене задних колодок на Шкоде Октавия А5,
— пищат колодки — в чем может быть дело,
— размеры тормозных дисков 1.6 BSE / 1.8 и RS,
— как понять выработку тормозных дисков,
— какие тормозные колодки на шкоду лучше покупать.

Размеры тормозных дисков 1.6 BSE / 1.8 и RS,

Для 1.6. — перед — 280мм, зад — 253мм, 258мм, 260мм.
Для 1.8. — перед — 288. зад — 272.
Для RS — перед 312мм, зад — 282мм.
Колодки с 1,6 НЕ подходят на 1,8!

Как понять выработку тормозных дисков

Как понять, когда пора менять тормозные диски на шкоде?
Передние колодки с датчиком износа идут или нет?

Колодки каждый меняет исходя из стиля езды.
Я поменял на 45. Кто-то ездит и 65 и всё ок.
Есть пример с агрессивным стилем вождения, колодки меняются каждые 10 тыс.
Поэтому, четкой цифры привязки к пробегу у регламента — нет.
Производитель рекомендует контроль толщины и проверку с первого ТО.

У дисков всего два критерия — бьет или не бьет при торможении (т.е. повело или нет) .
Если повело — то или протачивают, т.е. делают ровным, или меняют.

И второй — это толщина. Всё.
Датчика износа на 1.8 Шкода октавия в комплектации элеганс — нет.

Если колодки начали пищать

Пищат колодки на низкой скорости. При этом, тормозные диски целые и колодки могут быть не изношены. В чем может быть дело!

Посмотрите направляющие скобы — вариант смазать их смазкой. Скобы могут слегка сместиться в процессе эксплуатации и задевать о тормозной диск. По хорошему надо снять колесо и покрутить диск, и смотреть почему это происходит.Если направляющие клинят и не разжимают диск, это не есть хорошо, могут перегреться тормоза.

Как выглядит значок износа тормозных колодок

Горит неизвестная контрольная лампа на панели?

Обозначения ее в мануале нет.

На передних стоит датчик износа.
Это контрольная лампа означает, что пора менять колодки.
Активировать эту лампу дополнительно не нужно, это штатка.
А вот, если нет датчика износа, то требуется активация этой функции.

Еще нюанс

Если после замены тормозных колодок лампа так и не гаснет, то

— проверьте подсоединение шнурка датчика к разъему слева,
— причина может быть в обрыве проводов или в штекере,
— лампа может гореть и в том случае, если сами колодки без индикатора износа.

Видео по замене задних колодок на Шкоде Октавия А5

Для работы нам понадобятся два ключа: на 13 и на 15.
Поменять задние колодки на Шкоде гораздо сложнее, чем передние.
Поэтому, лучше поехать на сервис.

Если же, хочется провести эти процедуры самому, то начинаем с того, что нужно открутить бачок с тормозной жидкостью. Делается это для того, чтобы не было давления и жидкость могла спокойно циркулировать.

Затем, поднимаем автомобиль и снимаем колесо.
Одним ключом фиксируем контргайку, а вторым ключом откручиваем болт, который держит суппорт.
Снимаем суппорт и колодки.
Далее, /см. 3:58 видео/ тормозной цилиндр нужно утопить в корпус суппорта. Для этого на СТО используется специальный ключ съемник, которого в обиходе обычного автолюбителя нет и купить его проблематично.

Что делать в гаражных условиях.
Берется обычная трещетка и головка диаметром 27/25.
Головка стачивается, остаются 2 усика.

Тормозной цилиндр нужно смазать тормозной жидкостью.
Все манипуляции с суппортом проделываются аккуратно, как показано на видео.

Новые колодки ставятся на место.
После замены задних торм.колодок на 1,6 тросик подтягивать ненадо.
Достаточно подергать ручником и тормозами.

ATE — поставил, по ощущениямн ет восторга.
ATE Ceramic — сами по себе не керамические — напыление керамическое.

Номерочки ( по вину перепроверяйте !)

13.0460-7117.2 — АТЕ с датчиком
13.0460-7111.2 — АТЕ, без датчика (на 300р дешевле)

Номер оригинала VAG JZW698151 — 2021 руб.
Каталожный номер задних колодок на 1,8 тси — TRW — GDB1841
В экзисте часто путают и продают колодки на 1,6.

Нюанс

Датчика износа нет на комплектации элеганс. Если на колодках он есть, то его просто отрезают.

Видео как поменять колодки, тут Шкода тур, но суть та же.
Соклубник менял по этому видео на своей окташе а5.

Апдейт 13.02.2019

Поставил на пробу брембо.
Проездил 4 месяца, очень доволен.
Очень мягкое торможение.

Замена передних тормозных дисков и колодок на Шкоде Октавия — видео

1. Ставим машину на домкрат, снимаем колесо.
2. Приступаем к снятию суппорта. Он держится на двух направляющих пальцах. Пальцы закрыты колпачками. Снимаем шлицевой отверткой заглушки. Берем шестигранник на 7 и откручиваем направляющие пальцы.
3. Скидываем разъем. Надавливаем отверткой внутрь и тянем вниз. Сняли датчик износа колодок.
4. Далее, снимаем суппорт вместе с колодками. Суппорт лучше прикрепить стяжкой или проволокой к пружине, чтобы не порвать тормозной шланг.
5. Затем, снимаем тормозной диск. Для этого нам нужен торкс 30, откручиваем им звездочку.
6. Сняли старый диск, на его место ставим новым. Закручиваем болты.
7. На видео автор показывает так же, как поменять направляющие пальцы и резинки. /см.4-я минута видео/
8. Открываем тормозной бачок.
9. Приступаем к следующему шагу: нужно вдавить поршень в цилиндр. Передние тормозные поршни вдавливаются хорошо, в отличие от задних. Потихоньку крутим и вдавливаем.
10. Затем берем новые тормозные колодки. Сначала берем ту, что с датчиком износа. С обратной стороны у ней есть металлические защелки. Их нужно вставить в поршень. Затем устанавливается вторая колодка. Металлические пластины должны плотно зафиксироваться — одна в суппорте, вторая в тормозном цилиндре.
11. Ставим суппорт на место. Придавливаем его и закручиваем направляющие пальцы.
12. Надеваем новые колпачки. После чего проверяем как крутится тормозной диск — ничего не мешает.
13. Берем датчик износа колодок и втыкаем его в разъем до щелчка. Далее, вставляем его на свое место.
14. Всё, надеваем колесо, и меняем колодки с дисками аналогично на правом колесе.
15. По завершении всех работ по замене тормозных колодок и дисков не забываем закрыть тормозной бачок.

Какие запчасти лучше для авто — оригинал или аналог?

Пару лет назад заказал в Экзисте фильтра. Брал оригинал. Думал родная деталька лучше, чем аналоги.

Что в итоге?
а) переплатил,
б) кат.номера в заказ-наряде и на упаковках одни, на самих деталях — другие.

Пообщавшись с автолюбителями как своей марки, так и других марок, почитав инфы у спецов, сделал вывод:
а) Аналог ничем не хуже оригинала;
б) обходится дешевле при порой идентичном оригиналу качестве;

Многие очень плохо относятся к термину «не оригинальная запчасть», мол это подделка, а «родная» сердцу ближе.

Итак, оригинальная запчасть — это деталь, которая идет на сборочный конвеер и продается производителем автомобиля под собственным брендом, по гораздо высокой цене, соответствующего качества, имеет каталожный номер и фирменную упаковку. Оригинальные запчасти делаются изготовителями-партнерами, а не всегда самим концерном Фольксваген или Ауди, например. Этот нюанс мало кто знает — заводу изготовителю слишком дорого штамповать такие детальки, зато с этим неплохо справляется ряд европейских или азиатских стран.

Плюсы оригинальных деталей:

— гарантированное качество;
— каталожный номер детали страховка от подделки;

Минусы:
— цена в 1,5 — 2 раза выше;
— не всегда есть на складе, от 2-х недель ожидание;

Не оригинальная запчасть — это деталь, которую делают сторонние компании по лицензии завода изготовителя авто и под контролем производителя авто и которая идет на вторичный рынок. Не путаем с откровенным
контрафактом-подделкой.

Плюсы:
— приемлемая цена;
— всегда можно найти в наличии;

Минусы:
— риск приобретения некачественной детали или брака;
— для гарантийных машин риск отказа в гарантийном ремонте;

То есть если на упаковке запчасти увидели крупными буквами написано VAG, а внизу мелким шрифтом указано Bosh, именно он и настоящий производитель, специализирующийся на производстве этой детали.

Что реально нужно учитывать при покупке авто запчастей?

Правила на самом деле простые:

— поиск той или иной запчасти осуществляем по vin-коду;
— тщательно проверяем на совместимость со своей моделью авто;
— продавец не оригинальных запчастей всегда имеет сертификат соответствия — не стесняемся спросить показать;
— приобретаем запчасть для своего коня в проверенном магазине, у официального дилера или проверенном интернет-сайте.
Сайт должен быть не однодневкой, иметь реальные контакты, реквизиты, качественный сервис, удобство заказа.
В противном случае, вы хотя бы можете вернуть приобретенный товар, если вдруг он вам не подошел. Но уж если купил
запчасть у дяди Васи в гараже или на трассе где нибудь, вини только себя самого.

Еще, можно руководствоваться следующим моментом: всё, что связано с безопасностью должно быть высокого качества и лучше брать качественную деталь. Экономия может обойтись очень дорого. Хотя, я например, брал тормозные колодки не
оригинальные, точно зная производителя и его качество.

У соседа Ауди. Приехал в Экзист, нужны были свечи.
Попросил оригинал, цена под тысячу. Консультант предложил японские, ничем не хуже по качеству и дешевле раз в 5.
Говорит, взял сомневаясь за дешевизну, боясь подойдут ли. В итоге не жалеет, довольный и теперь всегда смотрит колонки аналоги.

Всем удачи на дрогах!
