Установка планшета БЕЗ Аккумулятора!
Перед тем как вносить какие либо изменения в конструкцию авто или планшета рекомендую дочитать статью до конца. За возможные последствия ответственности не несу. Перепечатка, использование статьи и её фрагментов, частей, выдержек без письменного согласования со мной запрещено.
Copyright © Александр Иванов 2017 Все права защищены
Итак по порядку.
Планшет устанавливаем в приору 2 вместо штатного БК.
Суть написания статьи в том что любой устанавливаемый планшет при температуре в салоне ниже минус 10 градусов отключится. Включить его получится только при прогреве аккумулятора планшета.
Попытки постоянно держать планшет энергонагруженным особо ситуацию не меняют.
При попытке найти пятачки питания планшета на плате, подпаятся к ним, отсоеденить аккумулятор и подать напряжение- планшет уходит в защиту. Современные планшеты оснащены ID идентификаторм, и не дают посторонней батарейке запустить его. Попробуйте к примеру включить ноутбук HP не родным зарядником. Ничего не выйдет.
В этой статье я наглядно покажу как обойти эту проблему.
Размер планшета должен быть диагональю 7 дюймов.
При выборе обратите внимание на качество картинки и скорость планшета, поэтому денег не жалейте- в дороге медленный планшет опаснее слепого за рулем.
Самый дорогой какой я смог найти с подходящими мне характеристиками был ACER ICONIA TALK S A1-724 за 11000 р.
Подопытный
Вскрываем планшет и вынимаем аккумулятор
Аккуратно отдираем черную оболочку (опасность взрыва при повреждении)
Нам необходимо добраться до платы управления питанием планшета. Она установлена в аккумуляторе и выглядит вот так
Далее необходимо найти "пяточки" припаяные от аккумулятора к плате. Для этого подносим аккумулятор к окну и видим
Зачищаем "пяточки" и проверяем полярность
Далее
ВНИМАНИЕ! ПОДВОХ ОТ ПРОИЗВОДИТЕЛЯ. Многим ремонтникам ноутбуков этот прием знаком при замене аккумуляторных батарей в аккумуляторе ноутбука.
Нам необходимо отрезать плату от аккумулятора.
Отрезаем и.
При повторном подключении платы к аккумулятору планшет больше не включается.
На плате сработала защита и одна из микросхем платы аккумулятора ушла в защиту.
Далее подпаиваемся к пятачкам платы аккумулятора.
При этом "минус" у нас ушел в защиту.
Для этого дублируем его подпаивая один конец провода к минусу прямо на плату акб, а второй конец на корпус (массу) планшета.Красный "плюс", чёрный "минус". Белый и зеленый отрезаем.
ВАЖНО. Провод используйте от штатного зарядного устройства или просто хорошего качества, отрезав его от коннектора микроюсб. Т.Е. провод должен быть нормального сечения. Провод перед пайкой проденьте через отверстие наушника в крышке планшета.
Закрываем планшет.
Далее подключаем к машине автомобильное зарядное устройство.
Для этого, я, через предохранитель 5 ампер, продублировал разъём прикуривателя от Нивы ВАЗ 2131 постоянно подключенный к сети автомобиля (питание брал от регулятора вращения скорости вентилятора отопителя салона). (Прикуриватель НИВЫ считается самым надёжным). Все провода используем только от российских автомобилей.адаптер ложим возле блока ЭБУ авто.
ВНИМАНИЕ! Адаптер должен иметь ток отдачи не менее 3 ампер. РЕАЛЬНЫХ 3 АМПЕР.
В противном случае планшет не запустится.
Я использовал 4 амперный.
При замере выдаваемого тока он честно выдал 3 АМПЕРА из заявленных 4 ампер.
Далее.
Имейте ввиду, что при запуск двигателя неминуема просадка напряжения в борт сети. Это неминуемо приведет к перезагрузке планшета. Поэтому покупаем конденсатор большой емкости. Я использовал 10000 мкф.
Далее проделываем такую процедуру.
Берем еще один качественный провод зарядки телефона. Отрезаем микроюсб коннектор и подключаем провода к конденсатору следующим образом: Красный "плюс", чёрный "минус". Белый и зеленый отрезаем.
Коннектор юсб включаем в автомобильный адаптер. Теперь при кратковременных скачках напряжения просадка напряжения будет незначительна.

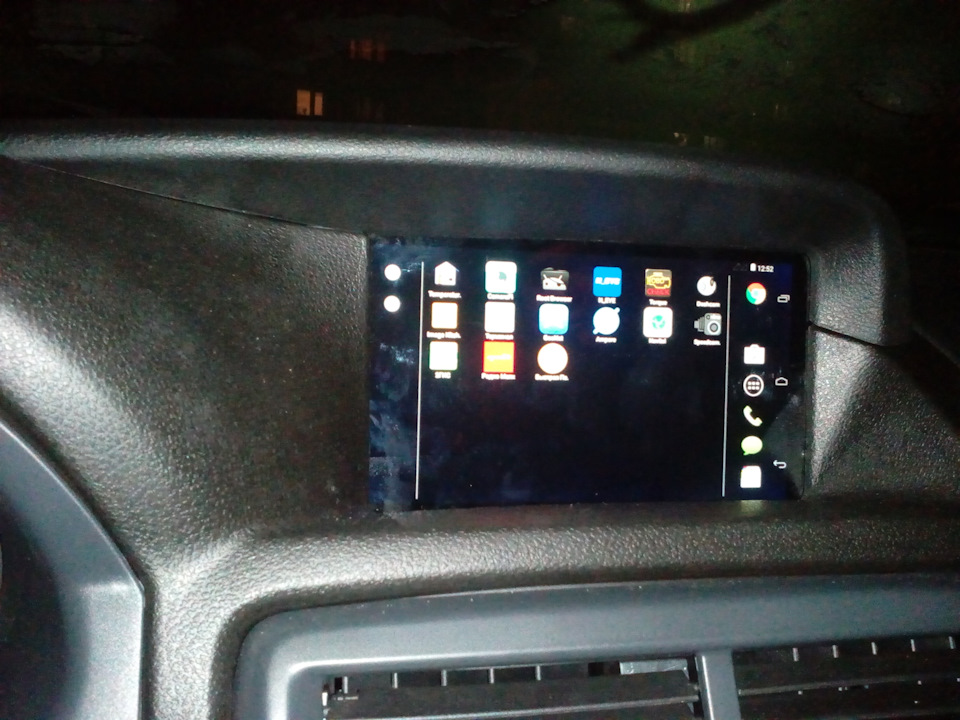

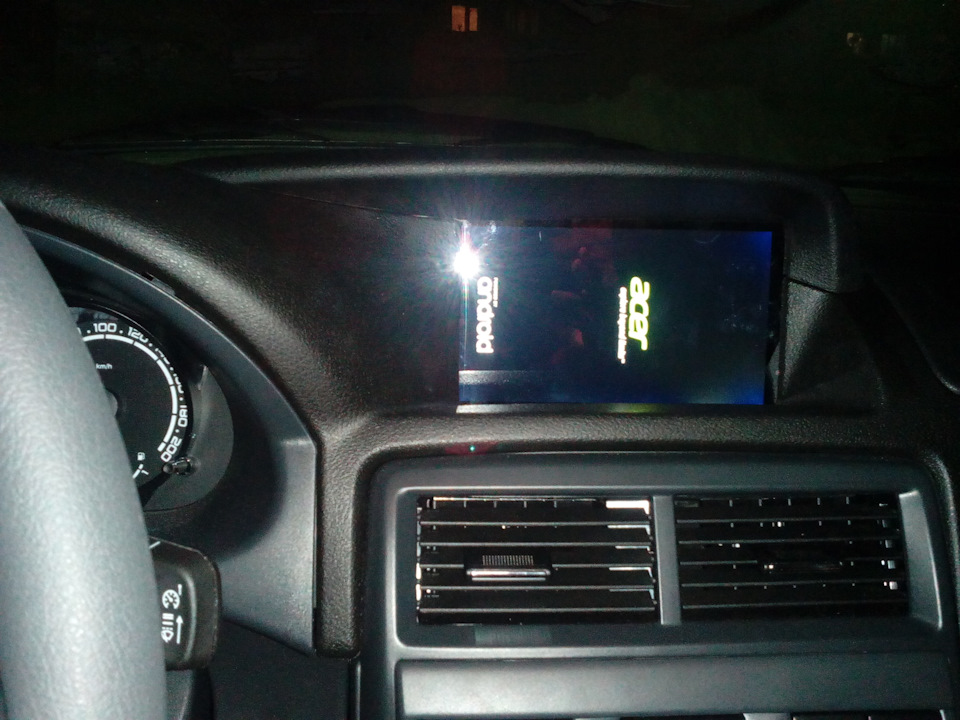

Установлен планшет на штатное место.
Порядок установки подробно описан в многочисленных статьях на сайте DRIVE2.RU.
Закачены необходимые программы.
Автоматизировал включение планшета по блютуз с автомагнитолой.
При включении/выключении автомагнитолы планшет повторяет за ней её действия с добавлением заложенных мною операций. О программе в следующей записи.

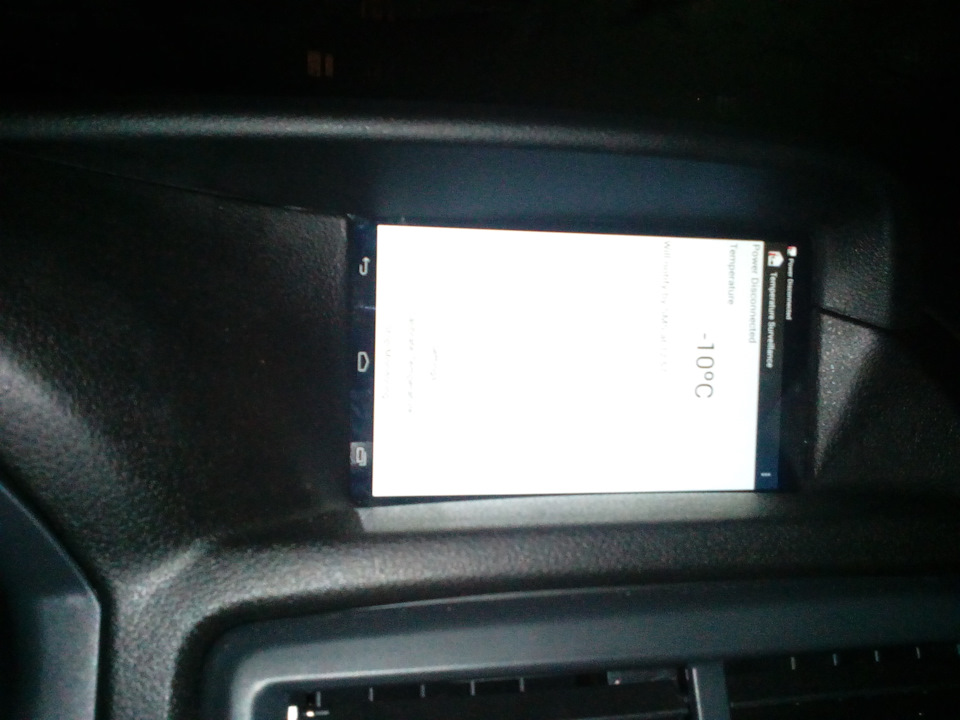

Пробовал замораживать до минус 20 градусов. Сбоев нет.

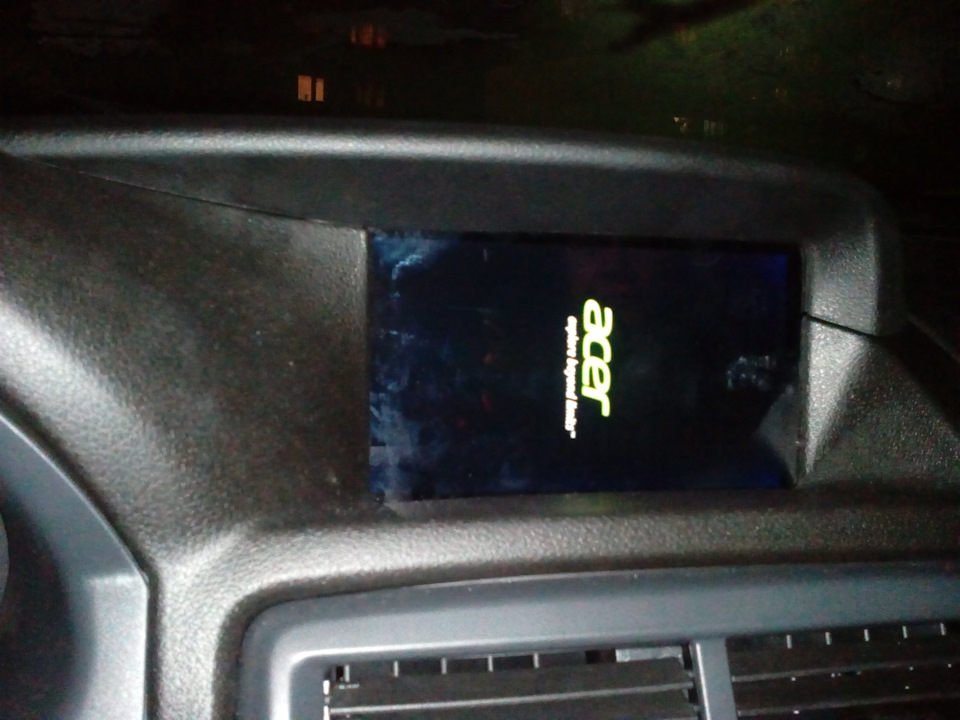

После простоя 12 часов и запуске двигателя перезагрузка не происходит. Всё работает стабильно.
