Как заменить манометр на автомобильном компрессоре

Замена манометра на компрессоре Berkut R20.

Было дело, писал я о том, как купил компрессор Berkut R20. Жил он у меня, да не тужил, верою и правдою служил. Хоть и напрягал я его не сказать, что прям много и часто. И тут несколько дней назад он решил удивить. И удивил: манометр компрессора на вполне себе полном колесе с 2,2 атмосферами воздуха внутри, что было подтверждено двумя другими манометрами (оные на дефляторах) стабильно показывал 0. Быстрый пробег по сети Интернет с целью поиска информации показал, что поломка манометров на компрессорах данной компании не то, чтобы редкость. И нет, к самому компрессору претензий нет — только положительные впечатления от его работы. А манометр… Ну, неприятно, что сломался, но большое спасибо инженерам "Berkut", что они сделали процесс замены манометра очень простым, а сами манометры есть в продаже (я брал за 1000 рублей плюс 350 доставка тут, если что, ссылка актуальна на момент написания сей статьи, не реклама, просто многие потом пишут и спрашивают, так что лучше писать сразу).

Купленный новый и ещё запечатанный манометр.

Теперь распишу процесс замены манометра.

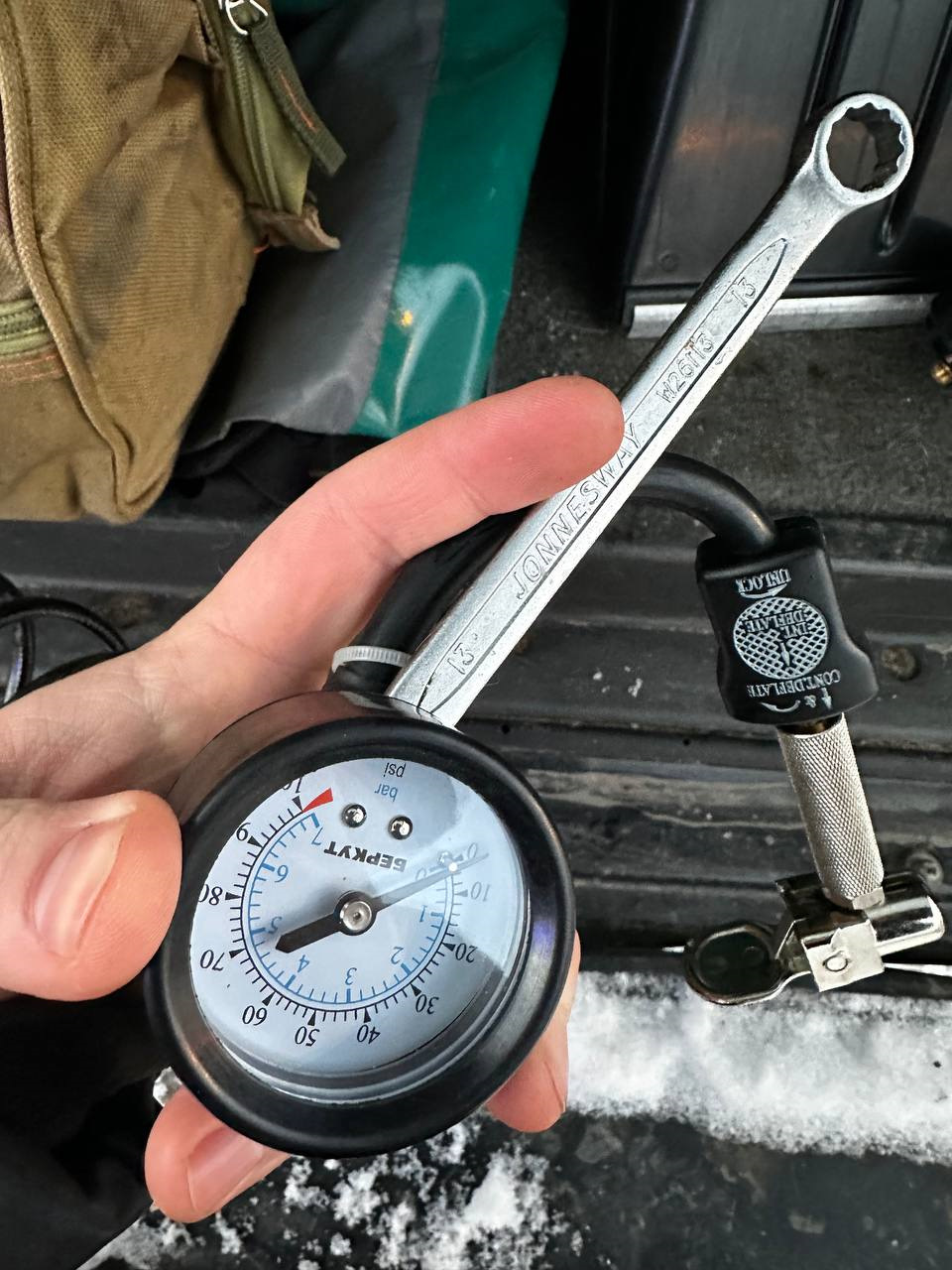

Шаг первый. Берём гаечный ключ на 13 и ослабляем контргайку, затем начинаем выкручивать сам манометр, выкрутив, скручиваем контргайку уже с него.

Сняли старый манометр.

Шаг второй. Берём новый манометр и накручиваем уже на него снятую только что со старого манометра контргайку.

Накрутили контргайку на новый манометр.

Шаг третий. Вкручиваем новый манометр.

Вкрутили новый манометр.

Шаг четвёртый. Затягиваем (но без сверх-фанатизма) контргайку гаечным ключом на 13.

Затянули контргайку. alt=»Фото в бортжурнале Mitsubishi Pajero Sport (1G)» />Затянули контргайку.

Шаг пятый. Проверяем работоспособность манометра и всей системы в целом, смотрим, что качает, не травит, давление показывает.

Проверили.

Не работает манометр на автомобильном компрессоре. Как починить?

Из последних примеров: компрессор работает, качает, но неверно показывает уровень накачки шин. Мой компрессор Volkswagen ELEKTRISCHE LUFTPUMPE AIR COMPRESSOR 2007 года. Как понять, что манометр, (составная часть компрессора), врёт?

Проверяем неисправность так:

• надавливаем пальцем на боковую часть шины, смотрим, колесо слегка спущено;
• подключаем компрессор, стрелка почти на нуле, как будто колесо полностью спущено;

Вывод: сломался манометр.

Что делать, если в компрессоре для подкачки шин сломался манометр?

1. Купить новый компрессор:
Магазин Авторусь, цена 1500 – 11 000 ₽.
2. Заменить испорченный манометр на новый самостоятельно.

Я выбрал второй вариант по двум причинам:

• потому что люблю машины, и для достижения целей пригодится это знание, ведь как сказал Фердинанд Порше: «Если хочешь сделать что-то хорошо, сделай это сам».

• потому что старый компрессор – надёжный, долго прослужит, если я ему дам вторую жизнь.

Ремонтируем

Так как подходящего по креплению манометра я не смог найти, придется вырезать испорченный элемент вместе с тройником и встраивать полностью новую конструкцию.
1. Вырезаем ножом тройник с двух сторон;
2. Устанавливаем новый газовый тройник-штуцер и затягиваем его хомутами подходящего размера;
3. К тройнику также присоединяем новый манометр, и затягиваем его хомутом;
4. Хомуты обматываем изолентой для обеспечения герметичности и для того, чтобы во время эксплуатации не поранить себя об острые края.
Процесс ремонта довольно нетрудный, но все же рекомендую посмотреть подробное видео, чтобы избежать тех ошибок, которые совершили мы.

Стоимость ремонта

Манометр со шлангом 540 рублей;
Газовый тройник штуцер 135 рублей;
2 x Хомут червячный 8-12 мм 34 рубля;
Изолента 54 рубля.

Чтобы заменить манометр потребуются вот такие детали
Цена нового компрессора варьируется от 1 500 до 11 000 ₽
Самые дешевые варианты не прослужат столько же, сколько отремонтированный оригинальный немецкий компрессор!

Если Вы решите приобрести новый компрессор или отремонтировать старый, мы доставим Вам все необходимые запчасти, как всегда с договором и кассовым чеком.

Как отремонтировать автомобильный насос своими руками

Автомобильный компрессор является устройством, заметно упростившим процесс накачки шин, который традиционно производился с помощью ручного или ножного насоса. Данный агрегат может работать в автоматическом режиме, имеет компактные размеры, и накачка шин с его помощью не требует применения физических усилий. Хотя автокомпрессор не отличается сложной конструкцией, некоторые его узлы со временем могут выходить из строя. Чтобы самостоятельно произвести ремонт аппарата, необходимо иметь представление о том, как он устроен и по какому принципу работает.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

• электрического двигателя, который приводит в движение привод компрессорного блока;

• камеры сжатия, на которой установлено 2 клапана;
• резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
• штока, соединяющего поршень с мембраной;
• поршня, соединенного со штоком и шатуном;
• шатуна и кривошипа;
• картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Важно! Благодаря тому, что камера сжатия герметично отделена от картера, воздух на выходе из аппарата не имеет никаких посторонних примесей. Кроме всего, в мембранных агрегатах исключается утечка воздуха через сальники или поршневые кольца, что положительным образом сказывается на производительности автокомпрессора.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

• электродвигателя, приводящего в движение привод аппарата;
• камеры сжатия (цилиндра) с впускным и выпускным клапанами;
• воздушного фильтра;
• поршня, имеющего уплотнительное кольцо;
• КШМ, состоящего из шатуна и кривошипа;
• картера, в котором размещается КШМ;
• манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

• аппарат не включается;
• двигатель агрегата работает, но воздух не качает;
• аппарат не создает необходимое давление;
• компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

В крайнем случае, аппарат может не включаться по причине выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

• открутите 4 винта, удерживающих крышку картера;

• также следует открутить 4 винта, установленных на поршневой головке;

• снимите головку цилиндра.

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Под клапаном находится небольшое уплотнительное кольцо, которое может со временем изнашиваться. При его износе клапан прилегает неплотно и пропускает воздух. В результате, сжатия последнего не происходит. Также иногда это кольцо может смещаться со своего посадочного места. Если это произойдет, клапан также не сможет закрываться. Нередко клапанная пластина просто ломается. В таком случае, ее необходимо заменить. Данную деталь, как и другие запчасти, можно приобрести в интернет-магазинах.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию. Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Неисправности мембранных автокомпрессоров

Мембранные автокомпрессоры ломаются крайне редко. Хотя им свойственны некоторые поломки, присущие поршневым аппаратам: повреждение силового кабеля или перегорание предохранителя в штекере, служащего для подключения к прикуривателю.

Но все же, основной элемент аппарата для накачки шин, который может выходить из строя – это мембрана. Чаще всего, ее изготавливают из резины или другого пластичного материала, который при низких температурах грубеет и становится неэластичным. Если такой автокомпрессор включить при низкой температуре окружающего воздуха, то мембрана просто порвется. В таком случае ремонт автомобильного компрессора данного типа будет заключаться в замене мембраны.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

malykh.com notes

Есть у меня два шинных компрессора: Беркут-17 и Беркут-20. Более мощный Беркут-20 использую для колёс Jimny, но со шлангом от Беркут-17, который мне больше нравится. Проблема в том, что комплектный манометр на шланге Беркут-17 довольно плохой (да и на Беркут-20 примерно такой же). Во-первых, он неточный (ощутимо занижает). Во-вторых, шкала с пределом аж 7 бар, что для Jimny крайне много.

Поэтому решил поменять манометр на более удобный и подходящий под диапазон давлений в шинах Jimny. Резьбу родного манометра я не знаю, но по замерам она похожа на коническую 1/8 BSPT, с которой есть куча предложений на Алиэкспресс. Выбрал недорогой манометр диаметром 40мм и пределом 30 PSI (чуть больше 2 бар).

Предела 2 бар хватит даже для штатных колёс Jimny.

Резьба не сбоку, а сзади (как и на манометре Беркут):

На удивление, резьба подошла. Только для пущей надежности прикрутил с фиксатором резьбы:

По резьбе не травит, значения довольно правдоподобные:

Недостаток только в том, что сам манометр небольшой (но показания нормально читаются), да и нет никакой защиты от ударов (мягкого кожуха или т.п.). Впрочем, манометром лучше не кидаться даже при наличии защиты.
