Почему скрипят барабанные тормоза при торможении

Что за скрежет в барабанных тормозах?

Часто едет ко мне народ с жалобой на скрежет (шум, звуки трения, "шоркание", "шубуршание", "шкрябание" и т.д.)) в задних барабанных тормозных механизмах. Особенно конечно часто едут с этим Лады.
Причём, этот симптом заметно чаще проявляется весной и осенью, когда на дорогах вода (слякоть). Шумы эти часто меняются от погоды. Обычно эти шумы происходят при торможении, а иногда и просто при езде.
Народ конечно просит поменять задние тормозные колодки (ожидая увидеть там полный кошмар и "трение по железу")). Но я сразу предупреждаю народ, что колодки там могут быть, как новые (по толщине накладки). Если ручник эффективно держит на уклоне, то колодки там наверняка не изношены.
Потому что сто раз уже наблюдал эту картину: вскрываешь такой шумный механизм, а там под барабаном, всё в полном поряде и только колодочной пыли там скопилось много. Так вот, чаще всего, именно скопившаяся там колодочная пыль, налипает на рабочую поверхность колодочных накладок и механизм страшно шумит при трении.
Это можно объяснить тем, что пыль меняет свойства поверхностей трения (коэффициент трения или что то там ещё). Это и видно обычно — колодочная пыль налипает на накладку и образует блестящие вкрапления на поверхности трения.
Чинится это очень просто — механизм просто омывается водой (смывается колодочная пыль). Есть конечно специальные жидкости для этого (для очистки тормозных механизмов), но вода тоже прекрасно справляется с этой задачей. Саму рабочую поверхность колодок не помешает ещё потереть слегка металлической щёткой.
Особенно активно "шумит" колодочная пыль, когда подтекает рабочий тормозной цилиндрик в этом механизме (тогда пыль, смоченная тормозухой, особенно активно прилипает на рабочую поверхность колодок).

—————————-
А ещё у Лады бывает проблема расслоения биметаллическиз барабанов. Алюминий с железом (и их сплавы) образуют там электрохимическую коррозию. Из за этой коррозии, начинают отслаиваться узкие алюминиевые буртики в пазике барабана, в который входит край тормозного щита.

Образовавшиеся алюминиевые "чешуйки" (вращающиеся вместе с барабаном) входят в контакт с тормозным щитом и начинают издавать скрежет "металл по металлу".
Обнаружить это. на снятом барабане, легко. Устранить проблему тоже легко — нужно отковырять отслоившиеся алюминиевые чешуйки отвёрткой и удалить их из пазика.

——————————
Ну и вот попался, на днях, прикольный барабан на 2110. Он, каким то образом, конкретно треснул и покоробился. Хорошо видно, как алюминиевая оболочка отделилась от чугунной вставки

Но на этом примере хорошо видно, как увидеть "овальность" тормозного барабана по виду поверхности трения. Обычно поверхность трения барабана имеет одинаковый блеск по всей окружности. А кривой (овальный, поведённый) барабан имеет серые или чёрные (не блестящие) пятна на рабочей поверхности.

Такой барабан обычно приводит к вибрации при торможении. Вибрирует обычно не тормозная педаль (как при биении дисков) а трясётся, при торможении, вся машина и торможение становится отрывистым "пунктирным".

Почему скрипят тормоза: пять главных причин

В современных колодках установлены специальные индикаторы износа, изготовленные из металлических усиков. Когда фрикционный слой колодки истирается и остаточный материал уже не в силах бороться с перегревом, встроенная металлическая пластинка соприкасается с металлической поверхностью диска и издает скрип, тем самым предупреждая о необходимости срочно отправляться в магазин запчастей за новым комплектом колодок. Если игнорировать предупреждения и ездить со скрипящими тормозами дальше, то фрикционный слой совсем изотрется, и тормоза резко потеряют эффективность.

Затягивать со сменой не стоит. Когда колодка близка к полной выработке, она чаще перегревается и износ материала резко увеличивается. Последние два миллиметра фрикционного слоя могут истереться буквально за месяц, в то время как предыдущие 5 мм выдерживали нагрузки несколько лет.

В систему попала грязь или камень

Скрип вызывают посторонние предметы, зажатые между колодкой и диском. Это может быть камень или ветка, а также кусок проволоки, подцепленной при движении по грунтовым дорогам в грязи. Обычно эти предметы диагностируются по звуку. Он может быть глухим или резко звенящим. Необходимо вывесить машину на домкрате, снять колесо и осмотреть тормозной механизм. Чаще всего подобные предметы удаляются простой отверткой.

Иногда скрипеть при торможении или даже во время движения может отвалившийся пыльник тормозного диска. Он призван защитить механизм от попадания пыли и воды, но с годами в местах креплений развиваются очаги коррозии, и металлический экран отваливается и задевает за колесный диск или за суппорт дисковых тормозов. При замедлении ослабший экран по инерции упирается в крутящееся колесо и издает неприятный дребезжащий визг. Как правило, деталь просто удаляют, однако лучше потратиться и сразу заказать новый экран, потому как без него суппорт и диск заливается водой при движении по мокрым дорогам.

Перегрев тормозов

Другая возможная причина скрежета — вода. Если после активного торможения автомобиль попадает в лужу, то высока вероятность повреждения тормозных дисков. От резкого перепада температур их может «повести», то есть возникнут температурные деформации из-за внутренних напряжений. В итоге такой диск будет неплотно прилегать к колодкам, и при легких нажатиях начнутся неприятные вибрации, сопровождающиеся чиркающими звуками.

Некоторые мастера предлагают «прокатать» диски, то есть снять часть поверхностного слоя для выравнивания поверхности. Однако помогает это не всегда, и превратившийся в «восьмерку» диск уже вряд ли будет как новый. Придется заказывать другую деталь. Поэтому в дождливую погоду лучше не перегревать тормоза.

Заклинило суппорт или цилиндр

Тревожные звуки могут доноситься из-под колес в случае заклинивания тормозного суппорта. Это достаточно неприятная ситуация, грозящая повреждением всего механизма. Чаще всего такие повреждения бывают в барабанных тормозах. Колодка, прижавшаяся к тормозному барабану, рискует оторваться и повредить поршни, что приводит к разгерметизации системы. Жидкость начнет выходить наружу, и давление в гидравлической системе резко упадет. Педаль начнет продавливаться без ожидаемого замедления транспортного средства. Правда, многоконтурная система тормозов позволит остановиться и избежать возможной аварии, но о дальнейшей эксплуатации машины не может уже быть и речи. Выдают закисший суппорт обычно неравномерно изношенные колодки.

Кроме того, скрипеть могут колодки в барабанных тормозах, у которых соскочила или заела возвращающая пружина или закис тросик «ручника».

Некачественные колодки

Иногда в составе фрикционного слоя колодок оказываются примеси, которые обладают иными характеристиками сцепления и портят диск. Такая ситуация опасна не только скрежетом, но и повышенным износом диска. При их выборе стоит опираться на рекомендации автопроизводителя и официальных сервисных центров.

Кроме того, сам диск может при длительном простое покрываться ржавчиной. При торможении шероховатая поверхность создает дополнительное трение, скрежетание, работает, как абразив, и быстро «убивает» любые колодки. Поэтому заржавевший диск всегда подлежит замене.

Почему скрипят тормоза: личный опыт

Я люблю быть в центре внимания. Поэтому меня не смутило, что люди оглядываются, когда я паркуюсь возле дома. Только оказалось это не то внимание, к которому я привык. Все смотрели не на красивую машину, а оборачивались на скрип тормозов.

Тормозной диск

Чтобы решить проблему я изучил много информации и потратил немалую сумму в сервисе. Поэтому разложил всё по полочкам и делюсь с вами. Надеюсь, статья будет полезна и поможет сохранить ваше время и деньги.

Откуда звук

Разберёмся в устройстве и работе тормозного механизма. Тормозной диск жёстко соединён с колесом и вращается вместе с ним. С двух сторон от диска находятся колодки. Они закреплены в суппорте, внутри и снаружи относительно колеса. Внутренняя часть суппорта неподвижна, а внешняя перемещается по направляющим.

Устройство тормозного механизма

При нажатии на педаль тормоза поршень прижимает внутреннюю колодку. Подвижная часть суппорта смещается по направляющим и прижимает внешнюю колодку. Таким образом, тормозной диск оказывается зажат с двух сторон. Вращение диска, а значит и колеса, замедляется и автомобиль останавливается.

Иногда на задней оси используются барабанные тормоза. Колодки находятся внутри барабана и под воздействием поршней расходятся и давят на барабан. Возникает сила трения, которая замедляет барабан вместе с колесом.

Барабанный механизм

Трение колодок о диск или барабан сопровождается вибрацией. Она присутствует постоянно, но не всегда сопровождается неприятным звуком. Мы слышим скрип, когда частота колебаний попадает в диапазон, который воспринимает наше ухо. Итак, разберемся в причинах.

Колодки ещё не притёрлись

Для начала я решил подождать, пока новые колодки притрутся к диску. Это причина скрипа не только дисковых, но и барабанных тормозов. В моём случае 700 км пробега проблему не решили, значит причина в другом.

Недостаток смазки в механизме

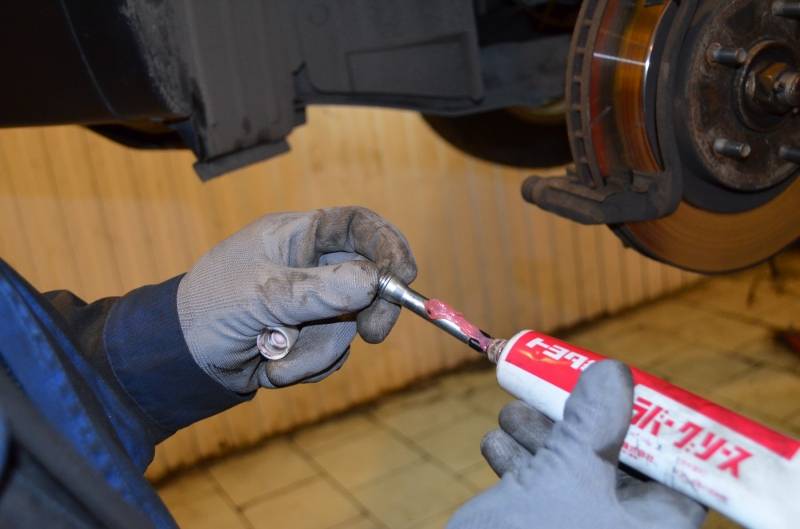

Тогда я решил смазать направляющие суппортов и нанести специальную смазку между поршнем и колодкой. Проблему это не решило.

Смазал направляющие суппортов

Кстати, поршень давит не на саму колодку, а на противоскрипную пластину. Она не только избавляет от шума, но и препятствует передаче тепла от колодки на суппорт. Будет нелишним убедиться в её наличии — мало ли, на сервисе забыли поставить.

Противоскрипная пластина

Направляющие суппорта защищены пыльником. При осмотре обратите внимание на их целостность. Иначе на направляющих будет скапливаться песок и фрикционная пыль: в итоге может заклинить суппорт. Также, стоит проверить резиновое уплотнение вокруг поршня.

Пыльник направляющих суппорта

Если герметичность цилиндра нарушена, тормозная жидкость попадёт на колодки, и фрикционное покрытие начнёт крошиться.

Износ диска или барабана

Следующий шаг: обращение в сервис. Мастер объяснил, что новые колодки установлены на старый диск. На внешней стороне диска образовалась бороздка, потому что суппорт неравномерно прижимал колодки — последствие недостатка смазки на направляющих.

Борозды на тормозном диске

Диски проточили, но скрип остался. Вроде бы проблему не решили, но человеко-часы пришлось оплатить. Тогда я решил поискать ответы на форумах. Наверняка я не первый столкнулся со скрипом тормозов.

Проточка тормозного диска

Как я решил проблему

Оказалось, что причина в несовместимости колодок и тормозных дисков. Разработчики тормозных систем проверяют продукцию только со своими комплектующими. Устанавливая колодки другого производителя на оригинальный диск, вы рискуете столкнуться с посторонними звуками. И это не зависит от бренда и стоимости колодок.

Тормозная колодка

После проточки толщина дисков была близка к минимальной. Поэтому я оставил новые колодки и установил диски того же производителя. Скрип не исчез сразу, но после 100 км пробега и нескольких оттормаживаний с большой скорости колодки притёрлись.

Тормозная колодка

На машину больше не оборачиваются соседи, но это я переживу. Зато теперь есть чем поделиться с вами.

Вместо заключения

Пока копался на форумах, нашёл ещё несколько причин посторонних звуков.

В мелкие бороздки на диске попадает пыль и вызывает скрип тормозов. Проблема решается очисткой дисков специальным средством.

Перегрев тормозов. Вибрация усиливается и появляется посторонний звук. Перегретые диски деформируются, особенно если на них попадает вода. Если скрип не проходит после остывания, попробуйте проточить диски. Если и это не поможет, остаётся только замена.

Звук издаёт индикатор износа. Стоит задуматься о замене колодок. Это не значит, что тормоза откажут в ближайшее время: в зависимости от стиля вождения колодка прослужит несколько сотен километров.

Стрелочкой отмечен индикатор износа тормозной колодки

Барабанные тормоза

Тормозная система

Барабанные тормоза относятся к типу тормозной системы, которая состоит и крутящегося барабана.

Барабанные тормоза

В сегодняшней статье мы более подробно обсудим задние барабанные тормоза, а именно ответим на такие вопросы:

• Что собой представляют задние барабанные тормоза?
• В чем заключается принцип действия барабанной тормозной системы?
• Почему скрипят барабанные тормоза?
• Что делать если скрипят барабанные тормоза?
• Ремкомплект для ремонта скрипящих барабанных тормозов?
• Как проводится замена барабанных тормозов на дисковые?
• Ремкомплект для проведения замены задних барабанных тормозов дисковыми.

Основная информация

Любые автомобили, как маленькие, так и большие в обязательном порядке оснащаются тормозной системой. Основная задача тормозной системы заключается в изменении скорости передвижения транспортных средств, по команде владельца авто или же электронной системы руководства. Вторым назначением тормозной системы является удержание машины в неподвижном состоянии по отношению к дороге, на время стоянки.

Зависимо от устройства фрикционной части различают механизмы диска и барабана торможения. Механизм торможения имеет неподвижную и вращающуюся части. Роль подвижной части барабанной конструкции торможения играет барабан остановки, а не вращающейся ленты или колодки торможения. Подвижная часть конструкции диска торможения имеет вид диска, а не вращающаяся колодками торможения. На осях современных легковых авто обычно располагается дисковая конструкция торможения.

Схема барабанных тормозов

Дисковой механизм торможения состоит из таких элементов:

• Диск торможения;
• Две не вращающиеся колодки, которые устанавливаются в середине суппорта с двух сторон.

Давайте рассмотрим основные достоинства и недостатки барабанных и дисковых тормозов. Итак, достоинства барабанных тормозов:

• Большой срок службы, так как в барабан не проникает грязь и пыль;
• Большие усилия при торможении, что хорошо для грузовых машин;
• Не дорогой ремкомплект.

К недостаткам относятся:

• Медлительность;
• Залипание колодок.

Преимущества дисковых тормозов:

• Большая тормозная эффективность;
• Маленькая масса;
• Маленькие размеры;
• Маленькая температура тормозной жидкости;
• Высокий уровень надежности;
• Стабильность.

Единственным недостатком является плохая защита от грязи и пыли.

В чем заключается принцип действия системы торможения?

Давайте рассмотрим принцип действия системы торможения на примере гидравлического рабочего блока. В момент нажатия на тормоз нагрузка переходит на усилитель, создающий добавочное усиление на основном цилиндре. Поршень основного цилиндра торможения собирает всю жидкость в цилиндрах автомобильных колес с помощью трубопроводов. Причем в этот же момент происходит увеличение давления жидкости в приводе тормоза. Благодаря поршням цилиндров автомобильных колес происходит перемещение тормозящих колодок к дискам, или как их еще называют барабанам.

После нажатия на тормоз проходит увеличение давления жидкости, вследствие чего проходит активация механизмов торможения, приводящих вращение автомобильных колес в замедление и образование силы торможения в месте контакта шин авто с покрытием дороги.

Причем чем больше будет прикладываться сила к педали тормоза, тем эффективнее и быстрее произойдет остановка автомобильных колес. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.

В момент окончания торможения педаль при воздействии пружины возврата переходит в обратное положение. Также в обратное расположение переходит поршень основного цилиндра торможения. Части пружин отводятся от барабанов при помощи колодок. Тормозная жидкость переходит в основной цилиндр торможения из цилиндров автомобильных колес благодаря трубопроводам. Таким образом, проходит понижение давления системы торможения.

Скрипят барабанные тормоза

Для ликвидации скрипа задних барабанных тормозов нужно приобрести подходящий ремкомплект. Итак, какой ремкомплект нужно приобрести, если скрипят барабанные тормоза?

• Противооткатные стойки;
• Комплект торцевых головок;
• Крупнозернистая шкурка;
• Молоток;
• Баллонный ключ;
• Динамометрический ключ;
• Отвертка;
• Опорные стойки;
• Домкрат.

Итак, что делать, если скрипят барабанные тормоза?

1. В первую очередь подготовьте ремкомплект;
2. Поставьте авто на ровную поверхность и снимите его с стояночного тормоза;
3. Подложите под колеса авто противооткатные стойки;
4. Ослабьте болтики, закрепляющие колеса авто;
5. Поставьте авто на домкрат;
6. Снимите колесо;
7. Осторожно снимите защитный колпак, который прикрывает подшипник ступицы. Для этого вам понадобится отвертка и молоток.
8. Открутите гайку, которая закрепляет барабан;
9. Снимите барабан;
10. При помощи крупнозернистой шкурки снимите возникшую от функционирования колодок кромку;
11. Очистите барабан от ржавчины;
12. Установите все в обратном порядке. Во время затягивания подшипников воспользуйтесь динамометрическим ключом.
13. Проверьте, скрипят ли задние тормоза.

Алгоритм проведения замены задних барабанных тормозов дисковыми

Прежде чем переходить к проведению замены задних барабанных тормозов нужно приобрести ремкомплект. Итак, как проводится замена тормозов на дисковые?
