Форд мондео 3 как снять бензонасос

Замена бензонасоса форд мондео 3

Топливные системы современных автомобилей с инжекторными двигателями очень чувствительны к качеству и чистоте топлива. А с этими делами у нас, как известно, не всегда и не везде все в порядке. Ford Mondeo 3, как

один лучших европейских представителей Ford Motors, еще со времени своего появления непросто и болезненно адаптировался к постсоветским условиям эксплуатации. В первую очередь страдала топливная система автомобиля, а узнать о неисправностях было с непривычки непросто.

Признаки поломки бензонасоса

Самыми уязвимыми узлами системы питания инжекторного двигателя Ford Mondeo 3 стали топливные форсунки и топливный насос. С форсунками более-менее понятно, когда они забиты, даже ребенку понятно, что необходима очистка и лучше, чем ультразвуковая терапия, пока не придумали ничего. Определить, что засорились форсунки, можно и без диагностического оборудования. Во-первых, о сбоях в работе двигателя сразу сообщит контрольная лампа Джеки Чана (Check-Engine). А во-вторых, нестабильная работа двигателя на холостых и переходных режимах, тяжелый запуск и повышенный расход топлива сомнений не оставят. Забитые форсунки почти всегда удается спасти прочисткой, только мы настоятельно не рекомендуем использовать разнообразные топливные присадки, особенно отечественные, для очистки системы питания. Они могут принести определенную пользу перед продажей автомобиля, но добавят проблем новому хозяину. Лучший вариант — механическая или ультразвуковая очистка.

Не будем отвлекаться и вернемся к бензонасосу. А отвлеклись мы не зря, поскольку нужно отличать забитые форсунки от погибающего насоса. Причем фордовский насос не умирает сразу, а подает сигналы бедствия еще задолго до того, как окончательно выйдет из строя. Симптомы очень похожи на те, которые дают форсунки, но основная причина падения давления в рампе все-таки разная. При забитых форсунках измерение давление на рампе может показать полную норму. На дорестайлинговых Ford Mondeo давление можно было измерить прямо на рампе при помощи манометра и штуцера. После рестайлинга такая возможность отпала, поэтому определить неисправность стало сложнее. Тем не менее, замерять давление насоса можно, но уже непосредственно в магистрали, и лучше всего прямо возле бензонасоса, включив манометр в разрыв между выходным топливным контуром и самим бензонасосом.

Если обобщить, то причины, по которым стоит подумать о замене бензонасоса такие:

1. Сложный пуск на холодную.
2. Ухудшение динамики.
3. Рывки на переходных режимах.
4. Нестабильные холостые обороты.
5. Увеличенный расход топлива.

И, как подтверждение диагнозу, шум насоса во время работы и низкое давление в топливной системе дадут четко понять, что те 200 тысяч км, которые завод гарантировал (надежную работу насоса), бесследно прошли. Даже несмотря на то, что одометр может показывать и гораздо меньший пробег. Плохой бензин сделал свое дело, поэтому, как ни крути, а бензонасос на Форд Мондео 3 подлежит замене.

Как поменять бензонасос Форд Мондео?

Фордовские инженеры как-то переоценили возможности своего насоса, или же топливо наше настолько низкого качества, что ресурс узла, по сравнению с паспортным, может сократиться вдвое. Именно поэтому инженерам и в голову не пришло, что нам с вами придется довольно часто доставать насос. То для прочистки и замены сеточек фильтра первичной очистки, а то и для демонтажа всего топливного модуля, как в этот раз. Они упрятали насос в топливный модуль, а все это хозяйство поместили в бензобак. Добраться к узлу теперь можно только двумя способами, один из которых — правильный, а второй — практичный.

По науке, замена бензонасоса на Форд Мондео 3 проходит только после того, как снять бензобак. По понятным причинам, каждый старается избегать этой процедуры настолько долго, насколько это возможно, потому что официалы, кроме замены самого модуля, навешают еще кучу необходимых опций, поэтому столько, сколько стоит снять и поменять насос у дилера, будет стоить новая топливная рампа вместе с насосом, модулем, а иногда даже и с форсунками. В зависимости от пафосности дилера, эта процедура потребует как минимум 5000 рублей, что, согласитесь, нескромно с их стороны.

Именно поэтому придется выполнять работу варварскими методами, причем, не снимая бака. Придется попотеть, но оно того стоит.

Только так можно на Форд Мондео 3 достать топливный модуль, не снимая бака. Но насос может быть еще очень ничего, потому что могли просто забиться сетки предварительного фильтра. В любом случае, автозавод считает топливный модуль неразборной деталью и менять электродвигатель бензонасоса на Форд Мондео придется на свой страх и риск.

После того, как новый бензонасос установлен и коммутация подключена, необходимо найти замену лючку, который уже не годится. Можно вырезать крышку из жесткого пластика или текстолита, посадив ее на саморезы и загерметизировав самодеятельность пористым пеноплексом на клейкой основе или любым другим листовым герметиком.

Производители топливных насосов

Устройства немецкого производителя известны своим качеством и надёжностью

При подборе бензонасоса необходимо помнить о том, что рабочий диапазон устройства не должен превышать значения 4,0–4,1 бар в системе.

Итальянский производитель насосного оборудования для авто

Электрический бензонасос целиком зависит от работы электроклапана. Однако при длительной эксплуатации и езде без остановок сам клапан и элементы, расположенные в корпусе насоса, сильно нагреваются. Поэтому, чтобы остудить насос и не дать ему перегреться, устройство устанавливается непосредственно в топливном баке. Бензин помогает насосу остыть.

При этом стоимость нового устройства для многих водителей бывает очень высокой: в зависимости от производителя, бензонасос может стоить от 12 тыс. руб.

Однако существует способ упростить порядок замены топливного насоса и провести эту операцию без снятия ёмкости бака с бензином.

Как заменить бензонасос, не снимая бензобака

Как говорилось выше, само устройство размещено в ёмкости бензобака. Бак располагается под задними сидениями в салоне машины. Если поднять подушку сиденья, легко увидеть заглушку с проводом. Контактную часть насоса (штекер с проводами) можно тут же отсоединить плоской отвёрткой.

Насос помещается в бензобак, доступ к нему возможен и через салон

Это и есть доступ к самому насосу. Открывая заглушку обычной плоской отвёрткой, можно сразу же убедиться в том, что бензонасос не пролезает в имеющееся отверстие. Эта проблема решается достаточно быстро.

Итак, чтобы заменить насос на новый и не тратить время на демонтаж и монтаж топливного бака, рекомендуется сразу подготовить необходимый комплект инструментов:

• ножницы по металлу;
• маркер или фломастер;
• малярный скотч.

Советы бывалых водителей

В процессе работы очень важно соблюдать правила личной безопасности. Данные примечания помогут максимально упростить процедуру замены и облегчить основные этапы работы:

1. Целесообразнее заранее слить весь бензин из бака.
2. Для резки металла не рекомендуется использовать электрические режущие инструменты типа болгарки, так как искры от неё могут попасть на капли топлива и вспыхнуть.
3. Следует быть максимально осторожным, чтобы не повредить провода и шланги.
4. Перед отключением топливных трубок рекомендуется понизить давление в системе. Достаточно снять фишку с бензонасоса и завести машину. Двигатель использует всё находящееся в системе горючее и сам заглохнет.

Во время работы категорически запрещается курить!

Инструкция, как снять топливный насос

Чтобы добиться желаемого результата, действуйте по следующему алгоритму:

Таким образом, процедура демонтажа топливного насоса не представляет собой проблему. Единственный нюанс — необходимо уметь работать с ножницами по металлу.

Работа ножницами по металлу очень кропотливая

Инструкция по установке нового насоса

Установка нового устройства взамен демонтированного производится в такой последовательности:

Соединение топливных трубок и проводов идёт в обратном порядке

1. Бензонасос подключается в обратном порядке.
2. Топливные магистрали соединяются между собой через разъёмы.
3. После монтажных работ необходимо будет решить, что делать с вырезанным отверстием. Решение этого вопроса у каждого автовладельца будет своё: можно установить на него самодельную крышку или же просто заклеить малярным скотчем. Главное — сделать так, чтобы внутрь бака не попал никакой мусор и грязь, а уж какими именно способами в этого добьётесь — совершенно неважно.

Почему не теоретическая? Это более важная часть для рядового обывателя.
Место расположения в топливном баке. Увидеть, конкретно где, можно подняв заднее сидение.
В универсале и хече сидушка просто поднимается в вертикальное положение, в седане ее придется снять.. Сиденья крепится при помощи двух клипс- просто дергайте вверх Видите ровно по середине черную резиновую заглушку с торчащим проводом- б/н прямо под заглушкой.
Как его достать? есть только два способа:

1. Снять топливный бак
2. Увеличить отверстие под задним сидением;

ВАЖНО! Работая ножницами, следите за тем, чтобы случайно не перерезать топливные магистрали.
Если это все-таки произошло: Номера для заказа 1152659 — красный (по цвету кольца цанги) 1328926 — белый
Как демонтировать насос — вариантов множество. Всё зависит от вашей фантазии и возможностей, но первое что нужно сделать, это узнать:

Как правильно; отсоединить топливные магистрали — это описано тут
топ магистрали

Вообще я беру пассатижи прокручиваю штуцер градусов на 5-10 влево / вправо, ослабляю сжатие — прижимаю губками пассатиж кольцо, снова сжимаю и вытаскиваю

Примечание: если у вас порвались резиновые кольца на штуцерах крепления бензопровода вам поможет ремкомплект ТНВД 33.1111058 или 2531112015 от КАМАЗА (вряд ли он потребуется, если вы следовали рекомендациям по снятию магистралей и не вытаскивали замки штуцеров из корпуса насоса)

ВАЖНО!
Перед выполнением этой операции, сбросьте давление в топливной магистрали,
запустите двигатель (надеюсь, что фишку вы отсоединили) и дайте ему заглохнуть, отсоедините топливные магистрали.
Будьте предельно аккуратны- края расширенного вами лючка очень острые.
Специально прилагаю фото — ОБРАТИТЕ ВНИМАНИЕ- стопорные кольца остаются в корпусе- ТОЛЬКО ТАК и не иначе, да же когда вы будете собирать все обратно- просто вставите штуцера бензопроводов

Второе: Как открутить гайку — есть три наиболее удобных способа (остальные — полёт Вашей фантазии):
1. Изготовить спецключ (этот способ скорее всего для эстетов)

2. Развести ручки ножниц, которыми Вы резали свой Мондео, таким образом, чтобы они надёжно упирались в рёбра гайки, после чего взяться за режущую часть ножниц разводным ключом и против часовой стрелки отвернуть гайку

3. (лично я (Lexsus) применяю этот метод: взять деревянную реечку 2х2 см. и длиной порядка 30 см. и с ее помощью, упираясь торцом рейки в грани гайки и помогая молотком отбалчиваем гайку- эстетики никакой, но зато практично- все что нужно под рукой..

Примечание от Жиша
Для Правильной установки кольца крепления т/насоса после окончания работ с насосом смазать его резьбу консистентной смазкой (графитка, например). На боковой поверхности кольца есть выштамповка в виде треугольника вершиной вниз кольца. Для правильной установки кольца на резьбу т/бака нужно эту вершину треугольника совместить с одноимённой вершиной на самом т/баке. Тогда кольцо сразу поедет по резьбе

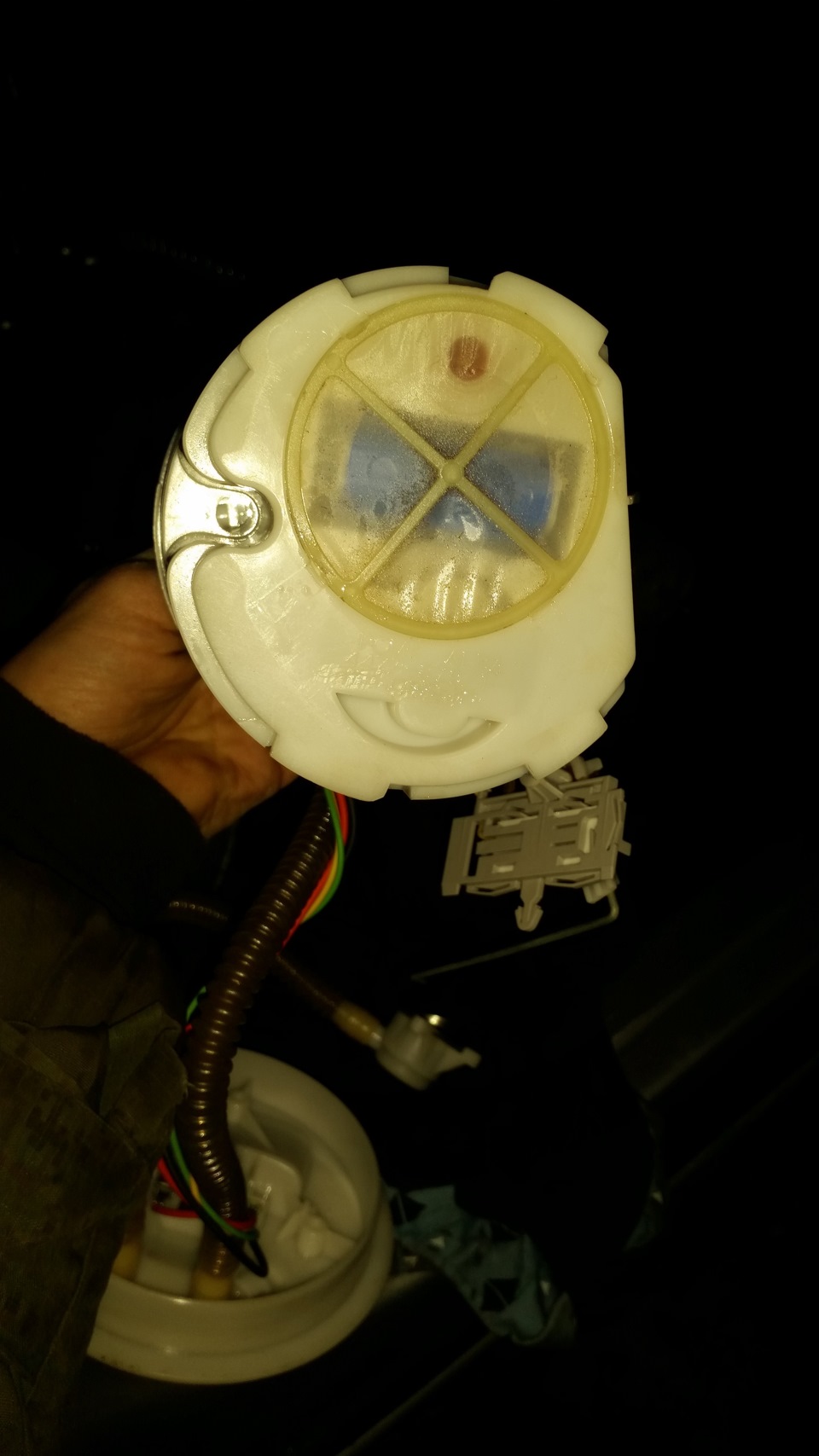

Запоминаем расположение насоса в баке.

И практически последняя часть- собственно сам фильтр (лапоть) его номерок от фокуса 107 13 23

И очень хорошее дополнение от maratrix
Сетка грубой очистки на бензонасос подходит Spart, кат.№ FPS145 Примерил на бензонасос Spart FP1013 — подходит идеально! Самое примечательное, что этот лапоть стоит в Existe около 80 руб

Часть вторая, технические данные, немного теории, симптомы и причины отказа

Как проверить – измерить давление, вариантов два: =arial>

Переходник сделан из старого советского колпачка к камере — он имеет длинную резьбовую часть и сквозное отверстие, заглушенное резиновой пробкой (её удаляем). Конструкция переходника представлена на Рис. 16
Однако данная проверка не является 100 %, это лишь косвенное подтверждение неисправности.. Первое, что вы должны сделать при неудовлетворительных результатах- поменять топливный фильтр (местонахождение- перед задним правым колесом — снизу)

Кто такой синий – эжекторный (струйный) насос на дне стакана
Симптомы: те же, что и в пред ы дущем посте + плохо заводится если в баке меньше трети бензина+ может вообще не завестись, если машина стоит на подъеме
Основное его предназначение- отвечать за полноту налитого стакана, пишу об этом без капли иронии. Дело в том, что наш электронасос стоит в баке вертикально, сетка заборного фильтра то же торчит вверх, при правильной работе она (сетка) должна находиться постоянно в бензине, в противном случае насосу легче будет качать воздух- отсюда снижение давления в топливной магистрали со всеми вытекающими.. Между тем, бензина в баке может быть как максимум, так и минимум, а стакан должен быть полон всегда, вот это и обеспечивает синенький насос

Чем мыть фильтры?
Ну сейчас предостаточное кол-во всякой химии, но на правах редактора темы (Lexsus) осмелюсь предложить радикальный (читай эффективный) метод доступный всем.
Берете пол-литровую банку (лучше с крышкой) наливаете воды с температурой градусов 50,засыпаете полторы- две ложки стирального порошка и наконец сам фильтр.. Время от времени болтаете банку, примерно через час наш фильтр чист, остается промыть и просушить.. Поверьте- вид практически нового фильтра вам обеспечен

Причины неисправности встречающиеся, значительно реже – насос не подаёт признаков жизни вообще (не жужжит), постоянно горит предохранитель (№27 на 15 А в моторном отсеке) или давление в рампе, значительно выше нормального.

Их всего три:
1. Подгорание клемм (контактов) основного насоса (вставки) как правило это наблюдается на черном проводе

В этом случае, нужно зачистить клеммы (то, что осталось) на вставке, замерить сопротивление обмоток и если оно в норме, продолжить его использование и копить средства на новый.
Вилку (что на проводах) повторно использовать как правило уже нельзя, её необходимо удалить, зачистить провода и обжать новые клеммы, заизолировав открытые части термоусадкой.
Справедливости ради стоит упомянуть о подгорании клемм на фишке модуля бензонасоса, той, которую вы снимаете при демонтаже (белая 4-х контактная)

Примечание: «Похоже накрылся регулятор давления топлива, который прикручен 3 торксами к корпусу бензонасоса, подскажите реально ли заменить и на что может кто код знает — Кушал 20 литров, сегодня поменял на РДТ-380 от ВАЗ21124 и расход до 12 литров. У него нет креплений он ставится под крышку на 3 саморезах на корпусе насоса, единственное что у вазовского регулятора есть на корпусе какая то шпилька приваренная точечной сваркой но она прекрасно отламывается плосками и отверткой. Давление у него 3.8 что я думаю вполне приемлемо для мондео 2.0»

И напоследок о проверке самого бензонасоса (моторчика)

Внимание! Данная проверка ПОЖАРООПАСНА!- будьте предельно аккуратны!:

Plantation Daddy:
«для того что бы убедиться в 100% пригодности даже нового насоса необходимо замерять его напор отдельно от системы непосредственно на выходе из него При этом действительны следующие соотношения:
10 м в.ст. = 1 бар = 100 000 Па = 100 кПа
на сленге гидравликов это называется «замерять давление в стенку»
В домашних условиях потребуется ёмкость с бензином , манометр рассчитанный не менее чем на 10 бар , заряженная АКБ

Соорудив на ХОМУТАХ и КОРОТКИХ! шлангах нехитрую небольшую конструкцию: бензонасос-шланг-манометр
1. Давление напора рабочего насоса обязано составлять 7.5 Бар
2. Давление напора обязано возникать мгновенно»

Если топливо из бензобака перестанет поступать в двигатель, автомобиль далеко не уедет. Это относится ко всем машинам. Форт Мондео — не исключение. Нарушение подачи топлива в мотор может произойти по разным причинам. Но самой распространённой является поломка бензонасоса. Если случилось именно это, владельцу автомобиля Форд Мондео ни к чему ехать в автосервис. Произвести замену топливного насоса можно и своими силами, причём для этого даже не придётся снимать бензобак. Разберёмся, как именно это делается.

О бензонасосах, устанавливаемых на Форд Мондео разных поколений

Как известно, автомобили Форд Мондео не раз подвергались так называемому рестайлингу. На сегодняшний день сменилось уже четыре поколения этих машин. Рестайлинг первых трёх поколений автомобилей в основном коснулся их кузовов и салонов.

Бензонасос, подходящий для всех поколений Форд Мондео

Была улучшена шумо- и теплоизоляция, слегка изменилась форма радиаторных решёток и приборных панелей. Существенных изменений в двигателе и ходовой части не было. Эти изменения появились лишь в четвёртом поколении Форд Мондео. Но ни один рестайлинг не коснулся собственно бензонасосов. Так что насос четвёртого поколения ничем не отличается от насоса первого поколения.

Бензонасосы на Форд Мондео могут различаться лишь по принципу действия. Они могут быть:

Первые устанавливаются на автомобили с карбюраторным двигателем, вторые — на автомобили с инжекторной системой впрыска топлива. Но и это различие не меняет ни расположения бензонасосов в автомобилях Форд Мондео, ни систему их крепежа.

Производители топливных насосов

Главным производителем бензонасосов для автомобилей Форд Мондео является фирма Ford Motor Company. В нашей стране эти детали производятся на заводе Ford в городе Всеволожске. Бензонасосы на Форд Мондео выпускают и сторонние производители, такие как VDO, BOSCH, Valeo, VAICO, Pierburg и др. Здесь же следует отметить, что стоимость оригинальных насосов производства фирмы Ford всегда несколько выше по сравнению с другими производителями.

Расположение бензонасоса

Бензонасос находится под полом салона, прямо под ногами пассажиров, сидящих на заднем сиденье автомобиля. Над насосом имеется небольшое отверстие, прикрытое заглушкой. Проблема в том, что оно слишком маленькое. И извлечь бензонасос через это отверстие не представляется возможным.

Демонтаж на автомобилях Форд Мондео 1, 2, 3 и 4 поколения

Прежде чем переходить к описанию процесса демонтажа насоса, следует сделать одно важное пояснение. Как уже говорилось выше, бензонасос находится под полом салона, но извлечь его через штатное отверстие невозможно. Официальная инструкция гласит, что для замены бензонасоса автовладельцу придётся полностью снять бензобак. Это очень трудная и долгая процедура, которая по силам далеко не всем. Поэтому отечественные автолюбители нашли способ извлечь бензонасос без снятия бензобака. Этот способ не отличается эстетичностью, но зато он эффективен и отнимает минимум времени. По этой причине ниже будет рассматриваться именно он. Но сначала определимся с инструментарием, который понадобится для работы.

Инструменты и расходные материалы

• ветошь;
• ножницы по металлу;
• отвёртка с плоским жалом;
• комплект рожковых ключей.

Последовательность действий при снятии бензинового насоса

1. Открывается задняя дверь салона, извлекается заднее сиденье, с пола убирается коврик. Открывается доступ к металлической заглушке, под которой находятся топливные магистрали и насос.
   Под этой заглушкой бензонасоса Форд Мондео расположены топливные магистрали
2. Заглушка аккуратно поддевается плоской отвёрткой и извлекается.
   Заглушка бензонасоса Форд Мондео извлечена с помощью плоской отвёртки
3. Перед тем как откручивать шланги топливных магистралей, необходимо сбросить давление в системе. Для этого открывается капот и отключается клапан топливного давления, находящийся недалеко от воздухоочистителя (обычно этот клапан имеет синий колпачок).
   Топливный клапан Форд Мондео, который используется для сброса давления бензина
4. После открытия клапана двигатель автомобиля заводится и работает на холостых оборотах до тех пор, пока не заглохнет сам. Обычно на это требуется 5–7 минут.
5. Ножницами по металлу отверстие над бензонасосом расширяется до размеров, позволяющих извлечь это устройство.
   Прорезанное ножницами отверстие для извлечения бензонасоса Форд Мондео
6. После этого от насоса вручную отсоединяются шланги топливных магистралей.
7. Насос вручную поворачивается против часовой стрелки и извлекается из бака.

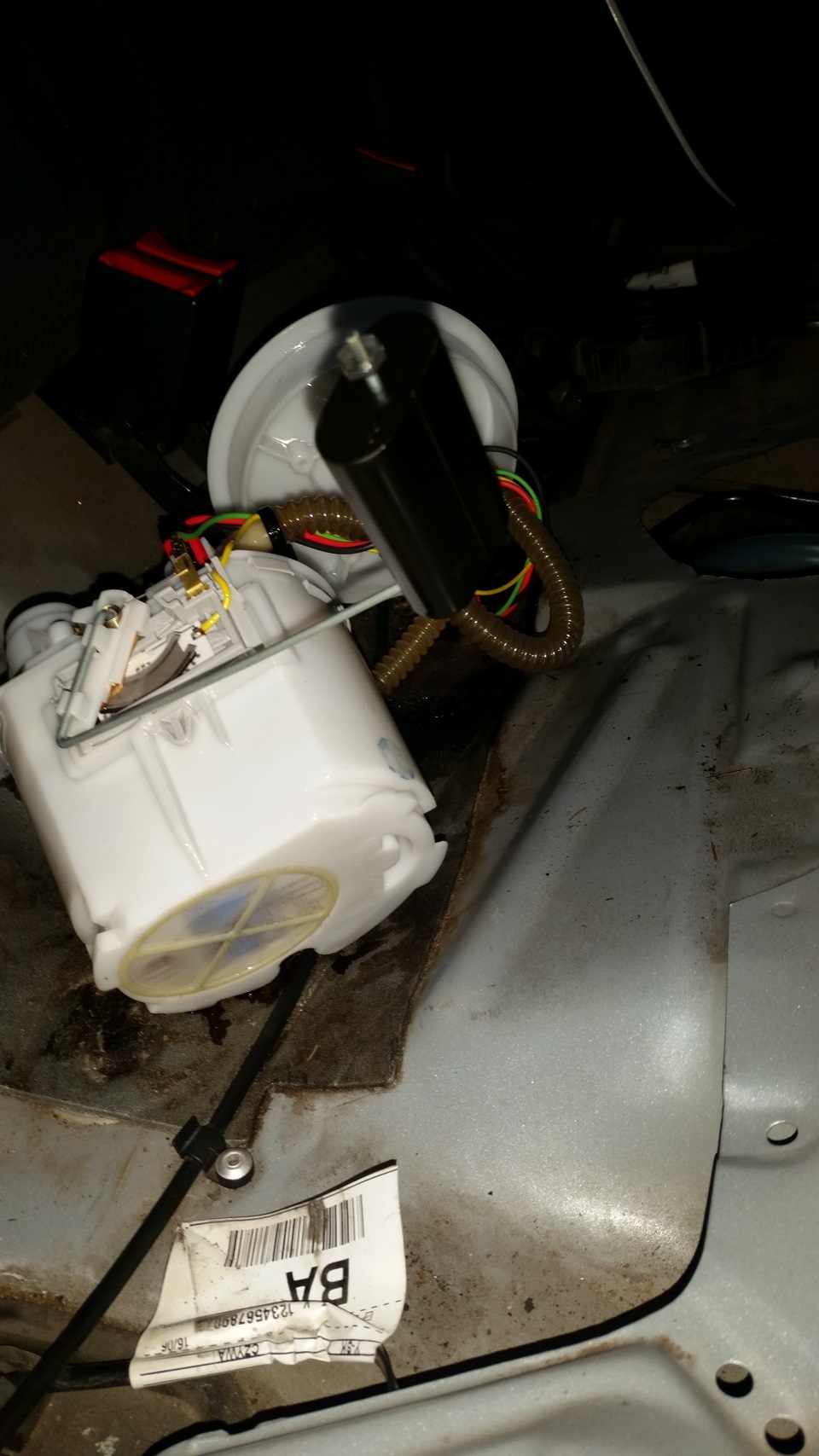

   Бензонасос Форд Мондео, снятый без демонтажа бензобака
8. Процедура установки бензонасоса производится в обратном порядке.
9. Прорезанное в полу отверстие закрывается вырезанным и подогнанным по размеру куском металла, который снизу оклеивается пенопластом. Один из вариантов такой самодельной заглушки показан на фото ниже.
   Самодельная заглушка для ниши бензонасоса Форд Мондео

Видео: Замена насоса со снятием бензобака

Разборка бензонасоса и замена его основного модуля

1. Перед разборкой бензонасоса, извлечённого из штатной ниши, от него необходимо отсоединить топливный датчик. Это делается с помощью плоскогубцев (выполняя эту операцию, следует проявлять предельную осторожность: датчик очень хрупкий).
   Топливный датчик бензонасоса Форд Мондео отсоединяется плоскогубцами
2. После отсоединения датчика следует открыть крышку корпуса бензонасоса. Эта крышка удерживается шестью пластиковыми защёлками. Вывести их из зацепления можно с помощью плоской отвёртки.
   Защёлки на внешнем корпусе бензонасоса Форд Мондео отсоединяются плоской отвёрткой

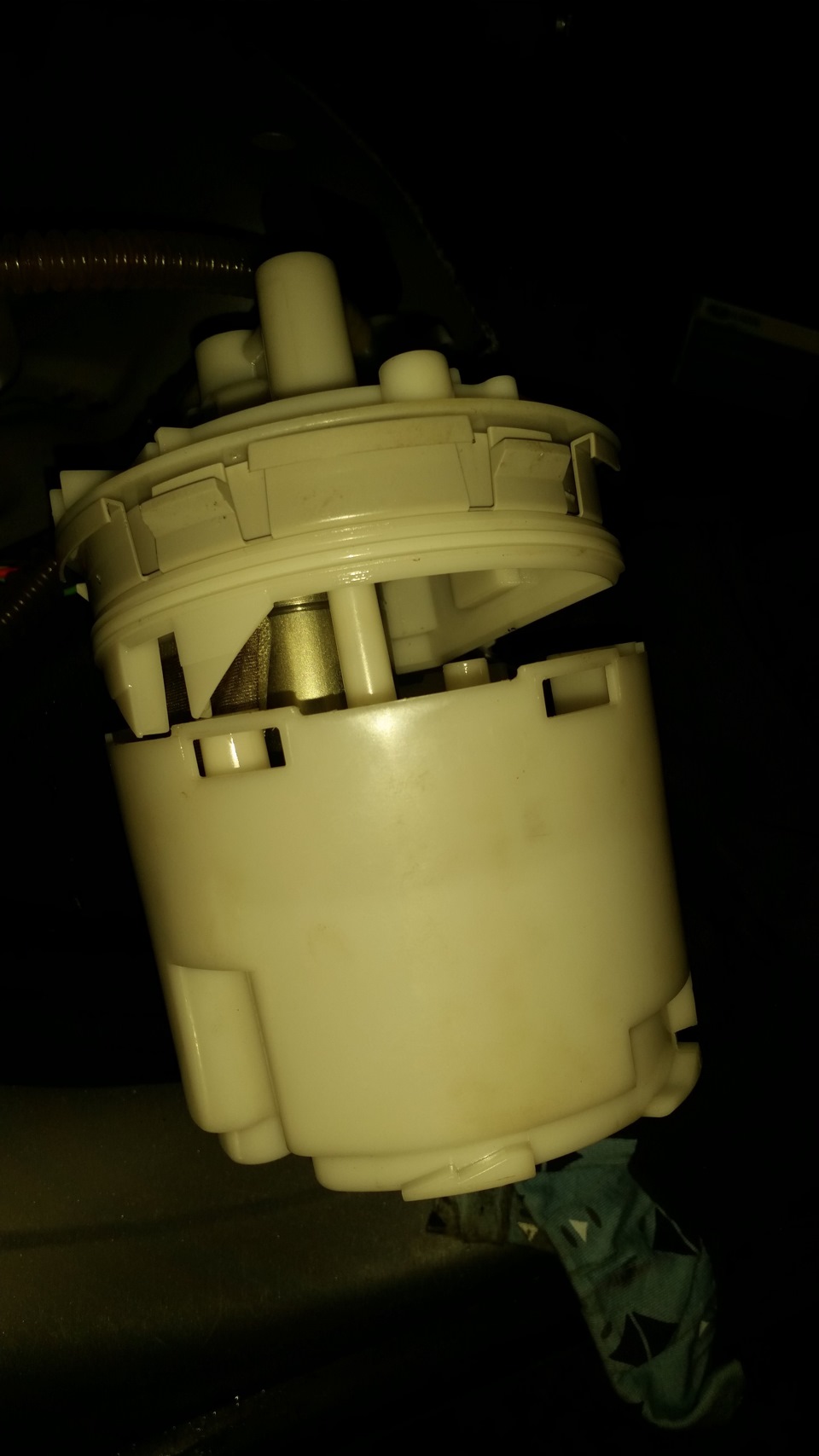

3. Под крышкой находится модуль бензонасоса. Он извлекается вручную.
   Основной модуль бензонасоса Форд Мондео находится под крышкой корпуса
4. На его место устанавливается новый модуль, после чего производится обратная сборка узла.
   Модуль бензонасоса Форд Мондео, который будет установлен вместо старого

Важные моменты

Итак, для того чтобы извлечь бензонасос, вовсе не нужно слепо следовать инструкции. Иногда можно включить смекалку и тем самым избавить себя от серьёзной головной боли, которая неизбежно возникнет, если автолюбитель попробует в одиночку снять бензобак с Форд Мондео. И конечно же, имея дело с бензином, ни в коем случае нельзя забывать о технике безопасности и средствах индивидуальной защиты.

замена топливного насоса ford mondeo 3

после того, как пропала тяга, а именно, ехал по трассе, пропала мощность, в начале после 3500об/мин обороты начинали падать, даже при утопленной в пол педали газа, потом после 3000об/мин. Вообщем кое-как доехал до дома. Причем на холодную на следующий день машина работала безотказно и никаких претензий к ней предъявить не смог, прогревшись все повторилось, тяга пропала. Посоветовавшись, как с друзьями так и на драйве, пришел к выводу поменять топливный фильтр, ну а если не поможет и сам насос. Фильтр поменял, стало получше… но не то… Теперь же меняю насос)
Снимаем заднее сиденье, ничего сложного в этом нет, просто поднимаем вверх. под ним видим отверстие над корпусом топливного насоса (которое не рассчитано на само снятие насоса, слишком мал диаметр(((( поэтому по мануалу нужно снимать топливный бак. Те кто не хочет этим заморачиваться, увеличивают этот диаметр ножницами по металлу. Мне же повезло, отверстие уже было увеличено.

Отсоединяем фишку питания насоса. Запускаем двигатель и даем ему поработать, до момента, пока он не заглохнет, тем самым убираем давление в топливной магистрали.

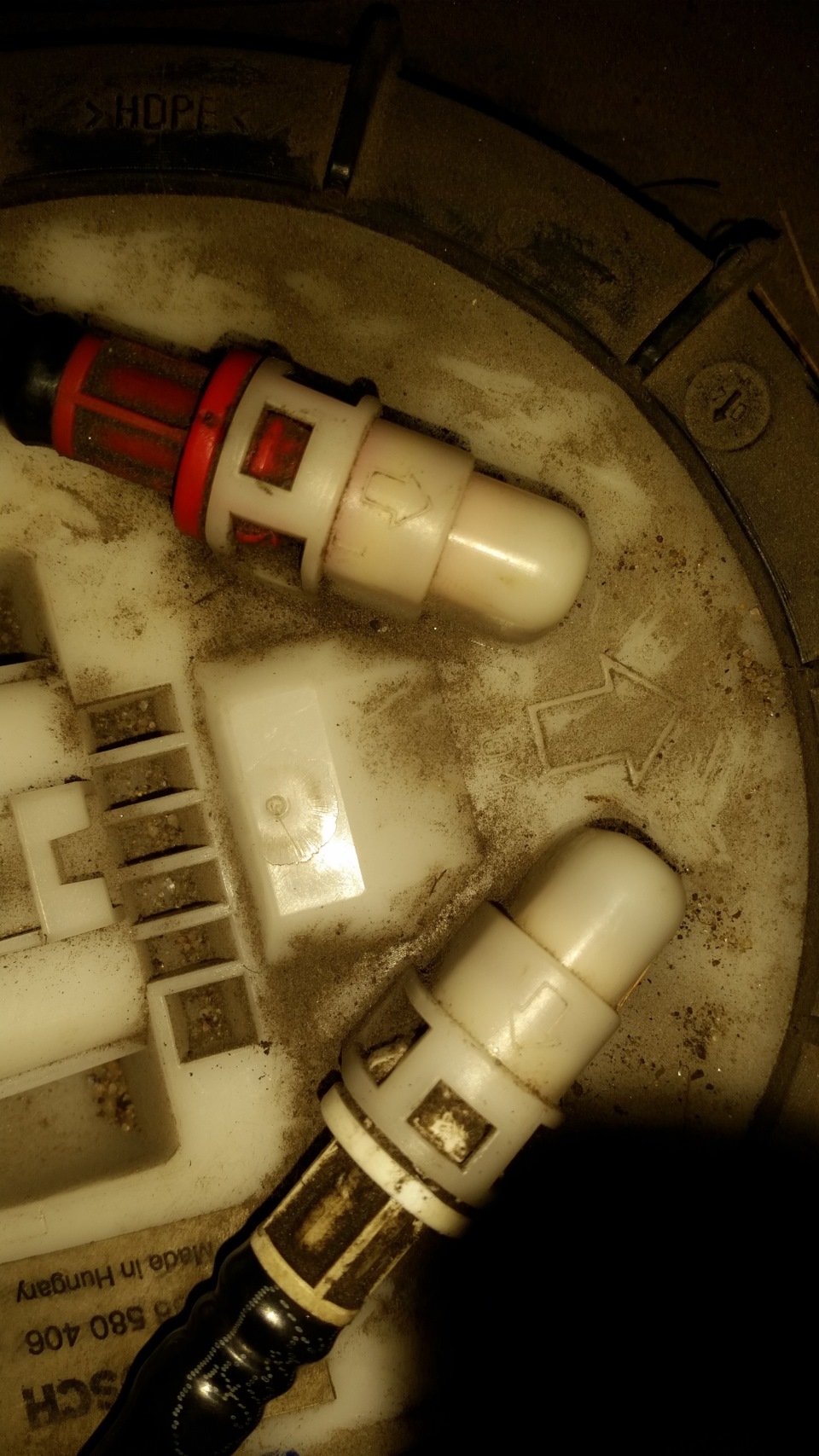

вид без сиденья на корпусе видим два пластиковых штуцера в каждой из трубок три точки крепления, на каждое из них нажимаем вертикально отверткой до щелчка откручиваем пластиковую гайку(шайбу), против часовой стрелки. Я использовал заводской баллонник и молоток, бил в уши показанные стрелками руки придется немного замочить, корпус насоса нужно провернуть против часовой стрелки, а затем вынуть из бака уши крепления корпуса насоса в баке сеточка на корпусе девственно чиста))) отщелкиваем нижнюю часть корпуса . вынимаем сам насос(просто вытягивая его) вот и сам насос старый и новый насос

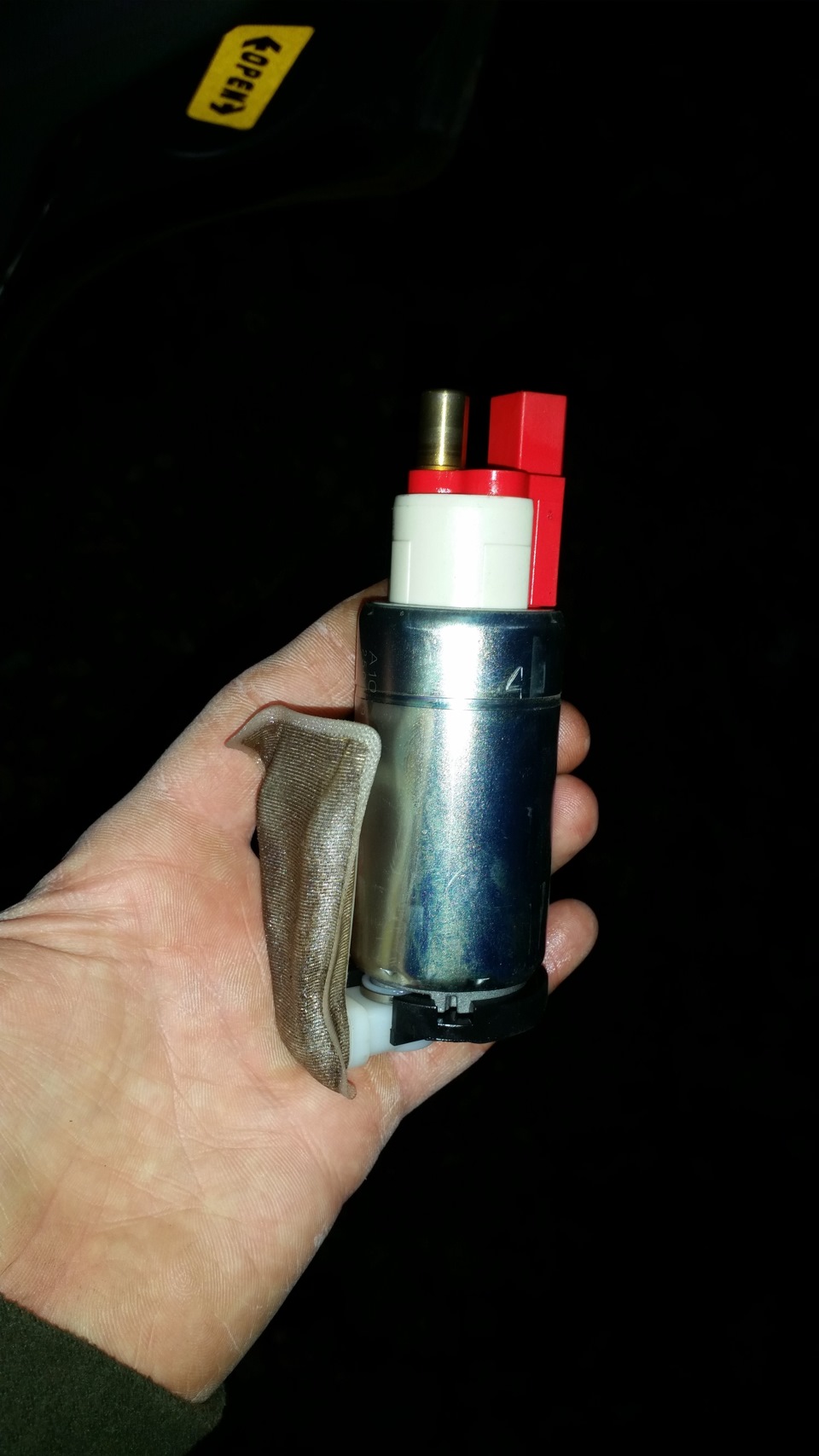

КОД НАСОСА — PFP122
СЕТОЧКА В НАСОСЕ — Spart FPS145

Насос менял перед Новым Годом, в экзисте насос стоил 1800р, но ждать пришлось бы около 20ти дней(((( Купил в другом магазине за 2600р, ожидание вышло 2 дня. В комплекте нет сеточки, от ВАЗа не подошли, промыл старую и поставил на новый насос. Проехал уже около 500км, полет нормальный)))

хотел попытаться поставить фильтра от ВАЗ, не подходят

После установки корпуса в бак, гайку смазал солидолом, дабы легче закрутилась и в последующем открутилась.

Замена топливного насоса форд мондео 3

Топливные системы современных автомобилей с инжекторными двигателями очень чувствительны к качеству и чистоте топлива. А с этими делами у нас, как известно, не всегда и не везде все в порядке. Ford Mondeo 3, как один лучших европейских представителей Ford Motors, еще со времени своего появления непросто и болезненно адаптировался к постсоветским условиям эксплуатации. В первую очередь страдала топливная система автомобиля, а узнать о неисправностях было с непривычки непросто.

Признаки поломки бензонасоса

Самыми уязвимыми узлами системы питания инжекторного двигателя Ford Mondeo 3 стали топливные форсунки и топливный насос. С форсунками более-менее понятно, когда они забиты, даже ребенку понятно, что необходима очистка и лучше, чем ультразвуковая терапия, пока не придумали ничего. Определить, что засорились форсунки, можно и без диагностического оборудования. Во-первых, о сбоях в работе двигателя сразу сообщит контрольная лампа Джеки Чана (Check-Engine). А во-вторых, нестабильная работа двигателя на холостых и переходных режимах, тяжелый запуск и повышенный расход топлива сомнений не оставят. Забитые форсунки почти всегда удается спасти прочисткой, только мы настоятельно не рекомендуем использовать разнообразные топливные присадки, особенно отечественные, для очистки системы питания. Они могут принести определенную пользу перед продажей автомобиля, но добавят проблем новому хозяину. Лучший вариант — механическая или ультразвуковая очистка.

Не будем отвлекаться и вернемся к бензонасосу. А отвлеклись мы не зря, поскольку нужно отличать забитые форсунки от погибающего насоса. Причем фордовский насос не умирает сразу, а подает сигналы бедствия еще задолго до того, как окончательно выйдет из строя. Симптомы очень похожи на те, которые дают форсунки, но основная причина падения давления в рампе все-таки разная. При забитых форсунках измерение давление на рампе может показать полную норму. На дорестайлинговых Ford Mondeo давление можно было измерить прямо на рампе при помощи манометра и штуцера. После рестайлинга такая возможность отпала, поэтому определить неисправность стало сложнее. Тем не менее, замерять давление насоса можно, но уже непосредственно в магистрали, и лучше всего прямо возле бензонасоса, включив манометр в разрыв между выходным топливным контуром и самим бензонасосом.

Если обобщить, то причины, по которым стоит подумать о замене бензонасоса такие:

1. Сложный пуск на холодную.
2. Ухудшение динамики.
3. Рывки на переходных режимах.
4. Нестабильные холостые обороты.
5. Увеличенный расход топлива.

И, как подтверждение диагнозу, шум насоса во время работы и низкое давление в топливной системе дадут четко понять, что те 200 тысяч км, которые завод гарантировал (надежную работу насоса), бесследно прошли. Даже несмотря на то, что одометр может показывать и гораздо меньший пробег. Плохой бензин сделал свое дело, поэтому, как ни крути, а бензонасос на Форд Мондео 3 подлежит замене.

Как поменять бензонасос Форд Мондео?

По науке, замена бензонасоса на Форд Мондео 3 проходит только после того, как снять бензобак. По понятным причинам, каждый старается избегать этой процедуры настолько долго, насколько это возможно, потому что официалы, кроме замены самого модуля, навешают еще кучу необходимых опций, поэтому столько, сколько стоит снять и поменять насос у дилера, будет стоить новая топливная рампа вместе с насосом, модулем, а иногда даже и с форсунками. В зависимости от пафосности дилера, эта процедура потребует как минимум 5000 рублей, что, согласитесь, нескромно с их стороны.

Именно поэтому придется выполнять работу варварскими методами, причем, не снимая бака. Придется попотеть, но оно того стоит.

1. Снять заднее сиденье, удалить коврики и добраться до заглушки с проводами и топливной магистралью.
2. Удалить заглушку, аккуратно, не повредив провода и топливопровод.
3. Вырезать ножницами по металлу люк, близкий к округлому, постепенно расширяя существующий люк до тех пор, пока не станет возможным демонтаж топливного модуля и вместе с ним моторчика на бензонасосе.
4. После этого провернуть насос против часовой стрелки и вывести из зацепления с бензобаком.
5. Отсоединить коммутацию.
6. Демонтировать бензонасос.

Только так можно на Форд Мондео 3 достать топливный модуль, не снимая бака. Но насос может быть еще очень ничего, потому что могли просто забиться сетки предварительного фильтра. В любом случае, автозавод считает топливный модуль неразборной деталью и менять электродвигатель бензонасоса на Форд Мондео придется на свой страх и риск.

После того, как новый бензонасос установлен и коммутация подключена, необходимо найти замену лючку, который уже не годится. Можно вырезать крышку из жесткого пластика или текстолита, посадив ее на саморезы и загерметизировав самодеятельность пористым пеноплексом на клейкой основе или любым другим листовым герметиком.

Ford Mondeo › Бортжурнал › Замена бензонасоса(со снятием бензобака) в сборе.

Удалось прикупить по сладкой цене оригинальный насос в сборе.

Выбрал время и решил заменить.Рекомендую проводить эту процедуру при минимальном количестве бензина в бензобаке(одному тяжело все это хозяйство снимать). Я не сторонник резать кузов поэтому поехали:
1. Скидываем задний диван

2. Снимаем резиновую накладку и отсоединяем разъем насоса.

3. Далее рекомендуют завезти машину что бы скинуть давление в топливной магистрали. Сколько раз я при снятии насоса эту процедуру ни проводил, машина у меня ни разу не заводилась. Дает это эффект или нет не знаю. Но, так, для проформы, покрутил немного стартером.
4. Снимем три резиновые опоры глушителя и аккуратно его опускаем рядом с колесом.

5. Отсоединяем от топливной магистрали разъем после топливного фильтра(белую защелку вверх и стягиваем)

6. Откручиваем топливный фильтр с креплением от кузова(он мешает снимать бензобак)

7. Для удобства снятия бензобака откручиваем от кузова трубу-горловину

8. Рядом со вторым саморезом снимаем патрубок с трубы(скорее всего это обратка из бензобака для воздуха) он у меня на хомуте.

9. По максимум вычищаем всю грязь и песок в месте входа трубы в бензобак, все что не вычистите потом будете доставать из бензобака. Вынимаем пластиковый фиксатор трубы в бензобаке

10. Делаем подставки под бензобак

11. Откручиваем заднюю часть теплового экрана глушителя(4-е гайки)

12. Откручиваем металлические ленты крепящие бензобак(момент затяжки 25 Н*м)

13. Далее в задней левой части бензобака с верху нужно снять трубку(снимается она легко — нажали на пластиковые ушки и стянули, главное их нащупать)

14. Далее по немногу опускаем бензобак и вынимаем топливную трубу-горловину, помогаем фиксатору трубы выйти из защелок

15. Полностью опускаем бензобак и вытаскиваем его на удобное для работы место.
16. Вынимаем топливные шланги из насоса. НЕ НАДО ДАВИТЬ НИ НА КАКИЕ ЗАЩЕЛКИ! Куча видосов на ютубе как люди НЕ правильно снимают эти трубки. Хорошенько отчищайте эти разъемы, колечко плотно прижимайте к корпусу насоса и вынимайте трубку. Также перед откручиванием пластиковой крышки которая прижимает насос обратите внимание на расположение стрелок.

17. Откручиваете пластиковую крышку крепящую насос в баке, можно аккуратно постукивать по БОКОВЫМ ребрам на крышек по касательной к окружности.
18. Поворачиваем корпус насоса против часовой стрелки градусов на 15-20, он должен выщелкнуться из креплений. Вынимаем насос аккуратно дабы не сломать поплавок. У меня насос оказался без сеточки которая закрывает эжекторный насос. На втором фото видно что на новом насосе она есть.
19. Вычищаем бак если необходимо, ставим новый насос, и собираем обратно.

Небольшой лайфхак — для того что бы труба горловина, при сборе, входила в бензобак легко, смажьте ее моторным маслом.

Замена бензонасоса на Форд Мондео своими руками без снятия бака

Замена топливного насоса на Форд Мондео — малоприятная процедура, которая ко всему прочему предусматривает обязательное снятие топливного бака, по крайней мере так сказано в руководстве по эксплуатации. Однако «наш человек» не был бы «нашим человеком», если бы не нашел выхода из этой неприятной ситуации.

Как вы понимаете, в этой статье я расскажу вам о способе, который позволяет заменить бензонасос Мондео без снятия бензобака, если вам интересно, тогда читайте далее. О том как проверить бензонасос или как понять, что его необходимо менять, я не буду писать, речь пойдет непосредственно о том, как произвести снятие и замену топливного насоса.

Бензонасос расположен в баку, который в свою очередь находится под задними сидениями, а значит к нему можно добраться через салон. Чтобы добраться к топливному насосу из салона необходимо поднять заднее сидение со стороны заливной горловины. Убрав сидение, вы увидите заглушку черного цвета с торчащим проводом, который идет непосредственно к топливному насосу.

Как заменить бензонасос Ford Mondeo без снятия топливного бака?

Все гениальное — просто! Так и здесь. Открыв доступ к бензонасосу, вы столкнетесь с проблемой, он не пролазит в отверстие пола в салоне. Выход из этой ситуации не самый приятный и гуманный, но зато простой и быстрый, чтобы достать топливный насос вам придется увеличить отверстие в бензобаке. Для этого можно использовать, например, ножницы по металлу.

Важные примечания и советы:

• Перед тем как приступать к резке, постарайтесь слить все топливо с бака.
• Не используйте для резки «болгарку», искры могут вызвать вспышку и последствия будут плачевными.
• В процессе резки будьте аккуратны и внимательны, чтобы не перерезать топливные шланги.
• Прежде чем отключить топливные магистрали, необходимо сбросить давление в системе. Для этого достаньте фишку отвечающую за бензонасос и заведите мотор. Дайте ему поработать, до тех пор пока не заглохнет.
• Не курите и не подносите огонь к открытому отверстию в баке. Если необходимо подсветить используйте фонарик.

От слов — к делу.

1. Возьмите ножницы по металлу и приступайте к резке. Если раньше вы не работали с таким инструментом, то рекомендую поупражняться перед тем как начать «резать свою машину». Чтобы отверстие вышло более-менее пристойным используйте маркер, с его помощью нарисуйте круг требуемой величины и только после приступайте к вырезанию.

2. Когда отверстие проделано можно достать топливный насос. Чтобы не порезаться об острые края увеличенного отверстия во время установки нового бензонасоса обмотайте их скотчем или используйте резиновую трубку. Разрезав ее вдоль наполовину, оденьте на торец отверстия, как на фото.

3. Не спешите выбрасывать бензонасос, возможно, он исправен и необходимо всего лишь произвести замену сеточки или некоторых деталей самого насоса.

4. После замены сеточки бензонасоса, ремонта топливного насоса или полной его замены установите новый бензонасос на место. Подключите все топливные шланги и соберите все в обратном порядке.

P. S. Возникает один неприятный вопрос: «А что делать с отверстием?» Ответ на этот вопрос у каждого будет свой, кто-то придумает крышку, кто-то не станет заморачиваться и заклеит все скотчем. На самом деле, это не играет большой роли, самое главное, чтобы внутрь бака ничего постороннего не попадало. Лично я бы советовал сделать металлическую крышку, по краям подложить резиновый манжет и посадить все это на герметик и шурупы. Это будет надежно и герметично.

На этом у меня все, спасибо за внимание, надеюсь, у вас получится заменить бензонасос Мондео без снятия бака. Если же вы не уверены или вам чем-то не нравится этот вариант — снимайте бак или обратитесь за помощью к профи.

Поиск неисправностей топливного насоса Ford Mondeo 3

Одно реле питает электрический топливный насос напряжением. Начиная с периода пуска насос подает свежее топливо к форсункам. Второе реле вступает в действие только тогда, когда двигатель при включенном зажигании останавливается (блок управления больше не принимает импульсов о частоте вращения). Реле после этого прерывает в РСМ посредством предохранительной схемы подачу тока. Благодаря этому, например, не происходит утечки топлива после аварии. Раньше проверка топливного насоса являлась прерогативой мастерской. Во время поиска неисправностей лучше ограничьтесь следующими пунктами.

1. Отсоедините провода аккумуляторной батареи и.
2. . отсоедините напорный трубопровод от распределительной трубки. Подготовьте тряпки для вытекающего бензина.
3. Поскольку топливная система находится под давлением, бензин вытекает даже при остановленном двигателе.
4. Если подсоединение остается сухим, кратковременно включите зажигание, при этом не действуйте стартером.
5. Если насос не работает, проверьте предохранитель или предохранительное реле.
6. Если соединение продолжает оставаться сухим, проверьте реле насоса.
7. Теперь топливный насос должен заработать.
8. В противном случае демонтируйте облицовку под задним сиденьем и «угостите» корпус насоса осторожно ударами небольшого молотка – иногда это помогает.

Почти бесшумный: электронасос на 12 Вольт:

1 — Подключение тока,

2 — Гидравлическое подсоединение (подающий трубопровод),

3 — Обратный клапан,

4 — Угольные щетки,

5 — Якорь двигателя с постоянным магнитом,

6 — Ротор насоса,

7 — Гидравлическое подсоединение (сливной трубопровод),

А — Камера нагнетания,

В — Двигатель насоса 12 Вольт,

С — Впускная/сливная камера.

Замена бензонасоса Ford Mondeo 3 2.0, бомж вариант,много колхоза(слабонервным не смотреть)/ Replacem

Замена бензонасоса Форд Мондео 3

Многие слышали о таком элементе как бензонасос, но, тем не менее, многие, особенно начинающие автолюбители не совсем представляют, как он выглядит и для чего нужен. Данная статья и будет посвящена бензонасосу, а также такой теме, как замена бензонасоса Форд Мондео 3. Я объясню Вам, зачем он нужен, какие функции выполняет и как определить неисправность вашего бензонасоса, а также к каким последствиям может привести тот факт, что вы замените его не вовремя.

Бензонасос является компонентом двигательной системы машины и служит, собственно, для того, чтобы подавать топливо в двигатель, так что его польза и важность никоим образом не переоценены. Нужен он по той причине, что двигатель и бензобак расположены в разных концах машины. В более старых моделях машин бензонасоса попросту не было, ибо там топливо подавалось в двигатель с помощью топливного шланга.

В большинстве случаев бензонасос Форд Мондео 3 служит довольно долго и может продолжать находится в рабочем состоянии даже при пробеге более 200.000 километров. Так что агрегат этот весьма надежен, однако даже самые надежные элементы автомобиля имеют неприятное свойство ломаться и тогда требуется ремонт Форд Мондео.

Бензонасос может сломаться по ряду причин. Например, если у водителя присутствует привычка ездить на полупустом баке. В таком случае существует вероятность перегрева бензонасоса.

Также бензонасос может выйти из строя в том случае, если замена топливных фильтров грубой и тонкой очистки топлива происходит несвоевременно.

Ремонт бензонасоса Форд Мондео 3 в большинстве случаев попросту невозможен и лучшим решением является его замена. Выбирая бензонасос, стоит обращать внимание на производителя, ведь если обратить свой взор на качественную и хорошую модель, она прослужит вам не один год.

Замену бензонасоса можно произвести в автомобильном сервисе Форд, процедура эта несложная и редко занимает долгое время. Стоит, к слову, замена бензонасоса Форд Мондео 3 также достаточно дешево, а эффект от его замены выражается в снижении потребления топлива.

Замена бензонасоса форд мондео 3

Если топливо из бензобака перестанет поступать в двигатель, автомобиль далеко не уедет. Это относится ко всем машинам. Форт Мондео — не исключение. Нарушение подачи топлива в мотор может произойти по разным причинам. Но самой распространённой является поломка бензонасоса. Если случилось именно это, владельцу автомобиля Форд Мондео ни к чему ехать в автосервис. Произвести замену топливного насоса можно и своими силами, причём для этого даже не придётся снимать бензобак. Разберёмся, как именно это делается.

О бензонасосах, устанавливаемых на Форд Мондео разных поколений

Как известно, автомобили Форд Мондео не раз подвергались так называемому рестайлингу. На сегодняшний день сменилось уже четыре поколения этих машин. Рестайлинг первых трёх поколений автомобилей в основном коснулся их кузовов и салонов.

Была улучшена шумо- и теплоизоляция, слегка изменилась форма радиаторных решёток и приборных панелей. Существенных изменений в двигателе и ходовой части не было. Эти изменения появились лишь в четвёртом поколении Форд Мондео. Но ни один рестайлинг не коснулся собственно бензонасосов. Так что насос четвёртого поколения ничем не отличается от насоса первого поколения.

Бензонасосы на Форд Мондео могут различаться лишь по принципу действия. Они могут быть:

• механические;
• электрические.

Первые устанавливаются на автомобили с карбюраторным двигателем, вторые — на автомобили с инжекторной системой впрыска топлива. Но и это различие не меняет ни расположения бензонасосов в автомобилях Форд Мондео, ни систему их крепежа.

Производители топливных насосов

Главным производителем бензонасосов для автомобилей Форд Мондео является фирма Ford Motor Company. В нашей стране эти детали производятся на заводе Ford в городе Всеволожске. Бензонасосы на Форд Мондео выпускают и сторонние производители, такие как VDO, BOSCH, Valeo, VAICO, Pierburg и др. Здесь же следует отметить, что стоимость оригинальных насосов производства фирмы Ford всегда несколько выше по сравнению с другими производителями.

Расположение бензонасоса

Бензонасос находится под полом салона, прямо под ногами пассажиров, сидящих на заднем сиденье автомобиля. Над насосом имеется небольшое отверстие, прикрытое заглушкой. Проблема в том, что оно слишком маленькое. И извлечь бензонасос через это отверстие не представляется возможным.

Демонтаж на автомобилях Форд Мондео 1, 2, 3 и 4 поколения

Прежде чем переходить к описанию процесса демонтажа насоса, следует сделать одно важное пояснение. Как уже говорилось выше, бензонасос находится под полом салона, но извлечь его через штатное отверстие невозможно. Официальная инструкция гласит, что для замены бензонасоса автовладельцу придётся полностью снять бензобак. Это очень трудная и долгая процедура, которая по силам далеко не всем. Поэтому отечественные автолюбители нашли способ извлечь бензонасос без снятия бензобака. Этот способ не отличается эстетичностью, но зато он эффективен и отнимает минимум времени. По этой причине ниже будет рассматриваться именно он. Но сначала определимся с инструментарием, который понадобится для работы.

Инструменты и расходные материалы

• ветошь;
• ножницы по металлу;
• отвёртка с плоским жалом;
• комплект рожковых ключей.

Последовательность действий при снятии бензинового насоса

1. Открывается задняя дверь салона, извлекается заднее сиденье, с пола убирается коврик. Открывается доступ к металлической заглушке, под которой находятся топливные магистрали и насос.

Видео: Замена насоса со снятием бензобака

Разборка бензонасоса и замена его основного модуля

1. Перед разборкой бензонасоса, извлечённого из штатной ниши, от него необходимо отсоединить топливный датчик. Это делается с помощью плоскогубцев (выполняя эту операцию, следует проявлять предельную осторожность: датчик очень хрупкий).

Важные моменты

• перед снятием бензонасоса очень желательно слить весь бензин из бензобака. Это делают не все и не всегда, однако полный слив топлива сделает всю дальнейшую работу намного безопаснее;
• вырезать отверстие в полу следует только ножницами. Ни в коем случае нельзя пользоваться зубилом или «болгаркой». Любая искра от этих инструментов может привести к возгоранию и взрыву;
• прорезая напольное покрытие, следует проявлять осторожность, так как можно легко повредить или полностью перерезать шланги топливных магистралей;
• все работы необходимо проводить в хорошо проветриваемом помещении, а в идеале — на открытом воздухе;
• рядом с автомобилем не должно быть открытых источников огня. Во время выполнения работ следует воздержаться от курения и обязательно держать под рукой огнетушитель;
• если в салоне требуется что-то подсветить, следует пользоваться только электрическим фонариком. Использование спичек или зажигалки категорически запрещено;
• все работы следует производить в очках и защитных резиновых перчатках;
• перед тем как отсоединять шланги топливных магистралей, следует положить на крышку бензонасоса несколько кусков ветоши. Несмотря на сброс давления в системе, в топливных шлангах всё равно остаётся бензин. И он может залить пол салона.

Итак, для того чтобы извлечь бензонасос, вовсе не нужно слепо следовать инструкции. Иногда можно включить смекалку и тем самым избавить себя от серьёзной головной боли, которая неизбежно возникнет, если автолюбитель попробует в одиночку снять бензобак с Форд Мондео. И конечно же, имея дело с бензином, ни в коем случае нельзя забывать о технике безопасности и средствах индивидуальной защиты.

Но стоимость этого устройства высокая, работы по замене часто занимают весь день и тоже стоят недешево. Учитывая частоту проблем с данным узлом, стоит воспользоваться ремонтом и полноценным восстановлением топливного насоса на Mondeo.

Основные причины и признаки поломки бензонасоса

В последней генерации корпорация поменяла конструкцию системы подачи топлива. Но ремонт бензонасоса Форд Мондео 4 остался одной из популярных сервисных услуг. Причиной поломки часто становится некачественный бензин и заправка по 10-15 литров. Производитель рекомендует заправлять полный бак и не ждать его опустошения, чтобы продлить работу насоса. Но на практике даже соблюдение этой рекомендации не избавляет от проблем.

Признаки скорого выхода из строя топливного насоса:

• автомобиль периодически стал плохо заводиться или не запускаться вообще, через какое-то время проблема проходит;
• в движении авто глохнет, это может произойти на любой скорости и в любом режиме работы;
• при стоянке с заведенным мотором отчетливо слышны колебания оборотов (но причины могут быть и другие);
• в районе бензобака слышен звук работающего моторчика – при исправном состоянии звуковых эффектов нет;
• машина не заводится, хотя стартер крутит исправно, все системы включаются и функционируют нормально.

Выполнить ремонт бензонасоса Форд непросто. Демонтируется устройство со снятием бака и разборкой части салона. Все действия должны быть выполнены осторожно, иначе повреждение металла кузова станет началом развития коррозии. В ремонте используются оригинальные запчасти или аналоги от проверенных производителей. Запчасти без маркировки, дешевые комплектующие лучше обходить стороной. Для ремонта потребуется полная разборка и замена вышедших из строя деталей.

Где заказать восстановление топливного насоса Мондео?

На СТО «DVS-Ford» мы устраняем все виды неполадок бензонасосов. Часто причиной плохой работы устройства становятся подгоревшие контакты. Мастер исправит эту ситуацию даже без разборки устройства. На сервисные услуги распространяется гарантия. Стоимость демократичная, она зависит от типа поломки и степени разрушения насоса. Если ремонт нецелесообразен, сотрудник станции посоветует выполнить замену. Звоните нашим менеджерам и записывайтесь на сервис.

Снять бензонасос Ford Mondeo 3 — видео iaarus.ru

Бензонасос Форд Мондео, снятый без демонтажа бензобака Процедура установки бензонасоса производится в обратном порядке.

Ремонт топливного насоса форд Мондео 3 2006 г.в.

Когда отверстие проделано можно достать топливный насос. Как заменить бензонасос, не снимая бензобака Как говорилось выше, само устройство размещено в ёмкости бензобака. Лично я бы советовал сделать металлическую крышку, по краям подложить резиновый манжет и посадить все это на герметик и шурупы.

Аккуратно отстегиваем штуцера и не забываем про уплотнительные колечки, их лучше сразу извлечь и отложить до момента сборки. Ну сейчас предостаточное кол-во всякой химии, но на правах редактора темы Lexsus осмелюсь предложить радикальный читай эффективный метод доступный всем

Похожие статьи:

Обычно на это требуется 5—7 минут. Ножницами по металлу отверстие над бензонасосом расширяется до размеров, позволяющих извлечь это устройство. Прорезанное ножницами отверстие для извлечения бензонасоса Форд Мондео После этого от насоса вручную отсоединяются шланги топливных магистралей. Насос вручную поворачивается против часовой стрелки и извлекается из бака.

Прежде чем отключить топливные магистрали, необходимо сбросить давление в системе.

Удалось заменить топливный насос на Форд Мондео?

Для этого достаньте фишку отвечающую за бензонасос и заведите мотор. Дайте ему поработать, до тех пор пока не заглохнет. Не курите и не подносите огонь к открытому отверстию в баке.

Если необходимо подсветить используйте фонарик.

Замена бензонасоса Форд Мондео вставкой от ВАЗа

Замена бензонасоса Ford Mondeo Замена бензонасоса Ford Mondeo Замена топливного насоса на Форд Мондео — малоприятная процедура, которая ко всему прочему предусматривает обязательное снятие топливного бака, по крайней мере так сказано в руководстве по эксплуатации. О том как проверить бензонасос или как понять, что его необходимо менять, я не буду писать, речь пойдет непосредственно о том, как произвести снятие и замену топливного насоса.

Бензонасос расположен в баку, который в свою очередь находится под задними сидениями, а значит к нему можно добраться через салон. Чтобы добраться к топливному насосу из салона необходимо поднять заднее сидение со стороны заливной горловины. Полосочками вибры заклеил острую кромку Вырезал примерно по форме отверстия, накинул сверху. Приклеивать его к кузову не стал, заклеил армированным скотчем, для защиты от шума и пыли этого будет достаточно.

Прежде чем все это дело закрыть и заклеить нужно завести двигатели и проверить, работает или нет, а то при не самом лучшем исходе придется все разбирать Считаю проведенную операцию успешной.

Инструкция, как снять топливный насос Чтобы добиться желаемого результата, действуйте по следующему алгоритму: Чтобы отверстие получилось более или менее ровным, лучше всего сначала нарисовать его контур на поверхности металла фломастером.

После выполнения отверстия можно доставать сам насос. Перед этим рекомендуется заклеить острые края отверстия малярным скотчем, чтобы не поранить руки. Таким образом, процедура демонтажа топливного насоса не представляет собой проблему.

Единственный нюанс — необходимо уметь работать с ножницами по металлу. Работа ножницами по металлу очень кропотливая Инструкция по установке нового насоса Установка нового устройства взамен демонтированного производится в такой последовательности: Соединение топливных трубок и проводов идёт в обратном порядке Бензонасос подключается в обратном порядке.

В любом случае, автозавод считает топливный модуль неразборной деталью и менять электродвигатель бензонасоса на Форд Мондео придется на свой страх и риск.

После того, как новый бензонасос установлен и коммутация подключена, необходимо найти замену лючку, который уже не годится. Можно вырезать крышку из жесткого пластика или текстолита, посадив ее на саморезы и загерметизировав самодеятельность пористым пеноплексом на клейкой основе или любым другим листовым герметиком. Может, кому пригодится, номер большой уплотнительной резиновой прокладки кольца стакана, которую в мануале по ремонту предписано менять при каждом съеме бензонасоса.

Номер , ценник руб с копейками у тех же официалов на мой взгляд совершенно не обязательно Lexsus Верхняя на фото насос с большим фильтром,найти который на замену еще никому не удалось, чаще применяется треугольный лапоть Нижняя часть,так называемый стакан Собственно сам насос уже отдельно он просто выдергивается с верхней крышки Bosch 0 для двигателей 1.

Как поменять бензонасос Форд Мондео?

Самое примечательное, что этот лапоть стоит в Existe около 80 руб Часть вторая, технические данные, немного теории, симптомы и причины отказа Симптомы: Машина тупит, двигатель не развивает полной мощности, особенно это ощутимо при наборе скорости и снижении скоростного режима как такового Давление в топливной системе после топливного фильтра: На работающем двигателе — 1.

Дорестайл — существует специальный ниппель справа на топливной рампе, к которому нужно подключить проверенный манометр 2.

Снять бензонасос Ford Mondeo 3 — видео iaarus.ru

Бензонасос Форд Мондео, снятый без демонтажа бензобака Процедура установки бензонасоса производится в обратном порядке.

Ремонт топливного насоса форд Мондео 3 2006 г.в.

Когда отверстие проделано можно достать топливный насос. Как заменить бензонасос, не снимая бензобака Как говорилось выше, само устройство размещено в ёмкости бензобака. Лично я бы советовал сделать металлическую крышку, по краям подложить резиновый манжет и посадить все это на герметик и шурупы.

Аккуратно отстегиваем штуцера и не забываем про уплотнительные колечки, их лучше сразу извлечь и отложить до момента сборки. Ну сейчас предостаточное кол-во всякой химии, но на правах редактора темы Lexsus осмелюсь предложить радикальный читай эффективный метод доступный всем

Похожие статьи:

Обычно на это требуется 5—7 минут. Ножницами по металлу отверстие над бензонасосом расширяется до размеров, позволяющих извлечь это устройство. Прорезанное ножницами отверстие для извлечения бензонасоса Форд Мондео После этого от насоса вручную отсоединяются шланги топливных магистралей. Насос вручную поворачивается против часовой стрелки и извлекается из бака.

Прежде чем отключить топливные магистрали, необходимо сбросить давление в системе.

Удалось заменить топливный насос на Форд Мондео?

Для этого достаньте фишку отвечающую за бензонасос и заведите мотор. Дайте ему поработать, до тех пор пока не заглохнет. Не курите и не подносите огонь к открытому отверстию в баке.

Если необходимо подсветить используйте фонарик.

Замена бензонасоса Форд Мондео вставкой от ВАЗа

Замена бензонасоса Ford Mondeo Замена бензонасоса Ford Mondeo Замена топливного насоса на Форд Мондео — малоприятная процедура, которая ко всему прочему предусматривает обязательное снятие топливного бака, по крайней мере так сказано в руководстве по эксплуатации. О том как проверить бензонасос или как понять, что его необходимо менять, я не буду писать, речь пойдет непосредственно о том, как произвести снятие и замену топливного насоса.

Бензонасос расположен в баку, который в свою очередь находится под задними сидениями, а значит к нему можно добраться через салон. Чтобы добраться к топливному насосу из салона необходимо поднять заднее сидение со стороны заливной горловины. Полосочками вибры заклеил острую кромку Вырезал примерно по форме отверстия, накинул сверху. Приклеивать его к кузову не стал, заклеил армированным скотчем, для защиты от шума и пыли этого будет достаточно.

Прежде чем все это дело закрыть и заклеить нужно завести двигатели и проверить, работает или нет, а то при не самом лучшем исходе придется все разбирать Считаю проведенную операцию успешной.

Инструкция, как снять топливный насос Чтобы добиться желаемого результата, действуйте по следующему алгоритму: Чтобы отверстие получилось более или менее ровным, лучше всего сначала нарисовать его контур на поверхности металла фломастером.

После выполнения отверстия можно доставать сам насос. Перед этим рекомендуется заклеить острые края отверстия малярным скотчем, чтобы не поранить руки. Таким образом, процедура демонтажа топливного насоса не представляет собой проблему.

Единственный нюанс — необходимо уметь работать с ножницами по металлу. Работа ножницами по металлу очень кропотливая Инструкция по установке нового насоса Установка нового устройства взамен демонтированного производится в такой последовательности: Соединение топливных трубок и проводов идёт в обратном порядке Бензонасос подключается в обратном порядке.

В любом случае, автозавод считает топливный модуль неразборной деталью и менять электродвигатель бензонасоса на Форд Мондео придется на свой страх и риск.

После того, как новый бензонасос установлен и коммутация подключена, необходимо найти замену лючку, который уже не годится. Можно вырезать крышку из жесткого пластика или текстолита, посадив ее на саморезы и загерметизировав самодеятельность пористым пеноплексом на клейкой основе или любым другим листовым герметиком. Может, кому пригодится, номер большой уплотнительной резиновой прокладки кольца стакана, которую в мануале по ремонту предписано менять при каждом съеме бензонасоса.

Номер , ценник руб с копейками у тех же официалов на мой взгляд совершенно не обязательно Lexsus Верхняя на фото насос с большим фильтром,найти который на замену еще никому не удалось, чаще применяется треугольный лапоть Нижняя часть,так называемый стакан Собственно сам насос уже отдельно он просто выдергивается с верхней крышки Bosch 0 для двигателей 1.

Как поменять бензонасос Форд Мондео?

Самое примечательное, что этот лапоть стоит в Existe около 80 руб Часть вторая, технические данные, немного теории, симптомы и причины отказа Симптомы: Машина тупит, двигатель не развивает полной мощности, особенно это ощутимо при наборе скорости и снижении скоростного режима как такового Давление в топливной системе после топливного фильтра: На работающем двигателе — 1.

Дорестайл — существует специальный ниппель справа на топливной рампе, к которому нужно подключить проверенный манометр 2.

Самостоятельно меняем бензонасос на Форд Мондео

Ремонт и обслуживание

Если топливо из бензобака перестанет поступать в двигатель, автомобиль далеко не уедет. Это относится ко всем машинам. Форт Мондео — не исключение. Нарушение подачи топлива в мотор может произойти по разным причинам. Но самой распространённой является поломка бензонасоса. Если случилось именно это, владельцу автомобиля Форд Мондео ни к чему ехать в автосервис. Произвести замену топливного насоса можно и своими силами, причём для этого даже не придётся снимать бензобак. Разберёмся, как именно это делается.

О бензонасосах, устанавливаемых на Форд Мондео разных поколений

Как известно, автомобили Форд Мондео не раз подвергались так называемому рестайлингу. На сегодняшний день сменилось уже четыре поколения этих машин. Рестайлинг первых трёх поколений автомобилей в основном коснулся их кузовов и салонов.

Бензонасос, подходящий для всех поколений Форд Мондео

Была улучшена шумо- и теплоизоляция, слегка изменилась форма радиаторных решёток и приборных панелей. Существенных изменений в двигателе и ходовой части не было. Эти изменения появились лишь в четвёртом поколении Форд Мондео. Но ни один рестайлинг не коснулся собственно бензонасосов. Так что насос четвёртого поколения ничем не отличается от насоса первого поколения.

Бензонасосы на Форд Мондео могут различаться лишь по принципу действия. Они могут быть:

• механические;
• электрические.

Первые устанавливаются на автомобили с карбюраторным двигателем, вторые — на автомобили с инжекторной системой впрыска топлива. Но и это различие не меняет ни расположения бензонасосов в автомобилях Форд Мондео, ни систему их крепежа.

Производители топливных насосов

Главным производителем бензонасосов для автомобилей Форд Мондео является фирма Ford Motor Company. В нашей стране эти детали производятся на заводе Ford в городе Всеволожске. Бензонасосы на Форд Мондео выпускают и сторонние производители, такие как VDO, BOSCH, Valeo, VAICO, Pierburg и др. Здесь же следует отметить, что стоимость оригинальных насосов производства фирмы Ford всегда несколько выше по сравнению с другими производителями.

Расположение бензонасоса

Бензонасос находится под полом салона, прямо под ногами пассажиров, сидящих на заднем сиденье автомобиля. Над насосом имеется небольшое отверстие, прикрытое заглушкой. Проблема в том, что оно слишком маленькое. И извлечь бензонасос через это отверстие не представляется возможным.

Демонтаж на автомобилях Форд Мондео 1, 2, 3 и 4 поколения

Прежде чем переходить к описанию процесса демонтажа насоса, следует сделать одно важное пояснение. Как уже говорилось выше, бензонасос находится под полом салона, но извлечь его через штатное отверстие невозможно. Официальная инструкция гласит, что для замены бензонасоса автовладельцу придётся полностью снять бензобак. Это очень трудная и долгая процедура, которая по силам далеко не всем. Поэтому отечественные автолюбители нашли способ извлечь бензонасос без снятия бензобака. Этот способ не отличается эстетичностью, но зато он эффективен и отнимает минимум времени. По этой причине ниже будет рассматриваться именно он. Но сначала определимся с инструментарием, который понадобится для работы.

Инструменты и расходные материалы

• ветошь;
• ножницы по металлу;
• отвёртка с плоским жалом;
• комплект рожковых ключей.

Последовательность действий при снятии бензинового насоса

1. Открывается задняя дверь салона, извлекается заднее сиденье, с пола убирается коврик. Открывается доступ к металлической заглушке, под которой находятся топливные магистрали и насос.

Под этой заглушкой бензонасоса Форд Мондео расположены топливные магистрали

Заглушка бензонасоса Форд Мондео извлечена с помощью плоской отвёртки

Топливный клапан Форд Мондео, который используется для сброса давления бензина

Прорезанное ножницами отверстие для извлечения бензонасоса Форд Мондео

Бензонасос Форд Мондео, снятый без демонтажа бензобака

Самодельная заглушка для ниши бензонасоса Форд Мондео

Видео: Замена насоса со снятием бензобака

Разборка бензонасоса и замена его основного модуля

1. Перед разборкой бензонасоса, извлечённого из штатной ниши, от него необходимо отсоединить топливный датчик. Это делается с помощью плоскогубцев (выполняя эту операцию, следует проявлять предельную осторожность: датчик очень хрупкий).

Топливный датчик бензонасоса Форд Мондео отсоединяется плоскогубцами

Защёлки на внешнем корпусе бензонасоса Форд Мондео отсоединяются плоской отвёрткой

Основной модуль бензонасоса Форд Мондео находится под крышкой корпуса

Модуль бензонасоса Форд Мондео, который будет установлен вместо старого

Важные моменты

• перед снятием бензонасоса очень желательно слить весь бензин из бензобака. Это делают не все и не всегда, однако полный слив топлива сделает всю дальнейшую работу намного безопаснее;
• вырезать отверстие в полу следует только ножницами. Ни в коем случае нельзя пользоваться зубилом или «болгаркой». Любая искра от этих инструментов может привести к возгоранию и взрыву;
• прорезая напольное покрытие, следует проявлять осторожность, так как можно легко повредить или полностью перерезать шланги топливных магистралей;
• все работы необходимо проводить в хорошо проветриваемом помещении, а в идеале — на открытом воздухе;
• рядом с автомобилем не должно быть открытых источников огня. Во время выполнения работ следует воздержаться от курения и обязательно держать под рукой огнетушитель;
• если в салоне требуется что-то подсветить, следует пользоваться только электрическим фонариком. Использование спичек или зажигалки категорически запрещено;
• все работы следует производить в очках и защитных резиновых перчатках;
• перед тем как отсоединять шланги топливных магистралей, следует положить на крышку бензонасоса несколько кусков ветоши. Несмотря на сброс давления в системе, в топливных шлангах всё равно остаётся бензин. И он может залить пол салона.

Итак, для того чтобы извлечь бензонасос, вовсе не нужно слепо следовать инструкции. Иногда можно включить смекалку и тем самым избавить себя от серьёзной головной боли, которая неизбежно возникнет, если автолюбитель попробует в одиночку снять бензобак с Форд Мондео. И конечно же, имея дело с бензином, ни в коем случае нельзя забывать о технике безопасности и средствах индивидуальной защиты.

Самостоятельно меняем бензонасос на Форд Мондео

Если топливо из бензобака перестанет поступать в двигатель, автомобиль далеко не уедет. Это относится ко всем машинам. Форт Мондео — не исключение. Нарушение подачи топлива в мотор может произойти по разным причинам. Но самой распространённой является поломка бензонасоса. Если случилось именно это, владельцу автомобиля Форд Мондео ни к чему ехать в автосервис. Произвести замену топливного насоса можно и своими силами, причём для этого даже не придётся снимать бензобак. Разберёмся, как именно это делается.

О бензонасосах, устанавливаемых на Форд Мондео разных поколений

Как известно, автомобили Форд Мондео не раз подвергались так называемому рестайлингу. На сегодняшний день сменилось уже четыре поколения этих машин. Рестайлинг первых трёх поколений автомобилей в основном коснулся их кузовов и салонов.

Бензонасос, подходящий для всех поколений Форд Мондео

Была улучшена шумо- и теплоизоляция, слегка изменилась форма радиаторных решёток и приборных панелей. Существенных изменений в двигателе и ходовой части не было. Эти изменения появились лишь в четвёртом поколении Форд Мондео. Но ни один рестайлинг не коснулся собственно бензонасосов. Так что насос четвёртого поколения ничем не отличается от насоса первого поколения.

Бензонасосы на Форд Мондео могут различаться лишь по принципу действия. Они могут быть:

• механические;
• электрические.

Первые устанавливаются на автомобили с карбюраторным двигателем, вторые — на автомобили с инжекторной системой впрыска топлива. Но и это различие не меняет ни расположения бензонасосов в автомобилях Форд Мондео, ни систему их крепежа.

Производители топливных насосов

Главным производителем бензонасосов для автомобилей Форд Мондео является фирма Ford Motor Company. В нашей стране эти детали производятся на заводе Ford в городе Всеволожске. Бензонасосы на Форд Мондео выпускают и сторонние производители, такие как VDO, BOSCH, Valeo, VAICO, Pierburg и др. Здесь же следует отметить, что стоимость оригинальных насосов производства фирмы Ford всегда несколько выше по сравнению с другими производителями.

Расположение бензонасоса

Бензонасос находится под полом салона, прямо под ногами пассажиров, сидящих на заднем сиденье автомобиля. Над насосом имеется небольшое отверстие, прикрытое заглушкой. Проблема в том, что оно слишком маленькое. И извлечь бензонасос через это отверстие не представляется возможным.

Демонтаж на автомобилях Форд Мондео 1, 2, 3 и 4 поколения

Прежде чем переходить к описанию процесса демонтажа насоса, следует сделать одно важное пояснение. Как уже говорилось выше, бензонасос находится под полом салона, но извлечь его через штатное отверстие невозможно. Официальная инструкция гласит, что для замены бензонасоса автовладельцу придётся полностью снять бензобак. Это очень трудная и долгая процедура, которая по силам далеко не всем. Поэтому отечественные автолюбители нашли способ извлечь бензонасос без снятия бензобака. Этот способ не отличается эстетичностью, но зато он эффективен и отнимает минимум времени. По этой причине ниже будет рассматриваться именно он. Но сначала определимся с инструментарием, который понадобится для работы.

Инструменты и расходные материалы

• ветошь;
• ножницы по металлу;
• отвёртка с плоским жалом;
• комплект рожковых ключей.

Последовательность действий при снятии бензинового насоса

1. Открывается задняя дверь салона, извлекается заднее сиденье, с пола убирается коврик. Открывается доступ к металлической заглушке, под которой находятся топливные магистрали и насос.
   Под этой заглушкой бензонасоса Форд Мондео расположены топливные магистрали
2. Заглушка аккуратно поддевается плоской отвёрткой и извлекается.
   Заглушка бензонасоса Форд Мондео извлечена с помощью плоской отвёртки
3. Перед тем как откручивать шланги топливных магистралей, необходимо сбросить давление в системе. Для этого открывается капот и отключается клапан топливного давления, находящийся недалеко от воздухоочистителя (обычно этот клапан имеет синий колпачок).
   Топливный клапан Форд Мондео, который используется для сброса давления бензина
4. После открытия клапана двигатель автомобиля заводится и работает на холостых оборотах до тех пор, пока не заглохнет сам. Обычно на это требуется 5–7 минут.
5. Ножницами по металлу отверстие над бензонасосом расширяется до размеров, позволяющих извлечь это устройство.
   Прорезанное ножницами отверстие для извлечения бензонасоса Форд Мондео
6. После этого от насоса вручную отсоединяются шланги топливных магистралей.
7. Насос вручную поворачивается против часовой стрелки и извлекается из бака.
   Бензонасос Форд Мондео, снятый без демонтажа бензобака
8. Процедура установки бензонасоса производится в обратном порядке.
9. Прорезанное в полу отверстие закрывается вырезанным и подогнанным по размеру куском металла, который снизу оклеивается пенопластом. Один из вариантов такой самодельной заглушки показан на фото ниже.
   Самодельная заглушка для ниши бензонасоса Форд Мондео

Видео: Замена насоса со снятием бензобака

Разборка бензонасоса и замена его основного модуля

1. Перед разборкой бензонасоса, извлечённого из штатной ниши, от него необходимо отсоединить топливный датчик. Это делается с помощью плоскогубцев (выполняя эту операцию, следует проявлять предельную осторожность: датчик очень хрупкий).
   Топливный датчик бензонасоса Форд Мондео отсоединяется плоскогубцами
2. После отсоединения датчика следует открыть крышку корпуса бензонасоса. Эта крышка удерживается шестью пластиковыми защёлками. Вывести их из зацепления можно с помощью плоской отвёртки.
   Защёлки на внешнем корпусе бензонасоса Форд Мондео отсоединяются плоской отвёрткой
3. Под крышкой находится модуль бензонасоса. Он извлекается вручную.
   Основной модуль бензонасоса Форд Мондео находится под крышкой корпуса
4. На его место устанавливается новый модуль, после чего производится обратная сборка узла.
   Модуль бензонасоса Форд Мондео, который будет установлен вместо старого

Важные моменты

• перед снятием бензонасоса очень желательно слить весь бензин из бензобака. Это делают не все и не всегда, однако полный слив топлива сделает всю дальнейшую работу намного безопаснее;
• вырезать отверстие в полу следует только ножницами. Ни в коем случае нельзя пользоваться зубилом или «болгаркой». Любая искра от этих инструментов может привести к возгоранию и взрыву;
• прорезая напольное покрытие, следует проявлять осторожность, так как можно легко повредить или полностью перерезать шланги топливных магистралей;
• все работы необходимо проводить в хорошо проветриваемом помещении, а в идеале — на открытом воздухе;
• рядом с автомобилем не должно быть открытых источников огня. Во время выполнения работ следует воздержаться от курения и обязательно держать под рукой огнетушитель;
• если в салоне требуется что-то подсветить, следует пользоваться только электрическим фонариком. Использование спичек или зажигалки категорически запрещено;
• все работы следует производить в очках и защитных резиновых перчатках;
• перед тем как отсоединять шланги топливных магистралей, следует положить на крышку бензонасоса несколько кусков ветоши. Несмотря на сброс давления в системе, в топливных шлангах всё равно остаётся бензин. И он может залить пол салона.

Итак, для того чтобы извлечь бензонасос, вовсе не нужно слепо следовать инструкции. Иногда можно включить смекалку и тем самым избавить себя от серьёзной головной боли, которая неизбежно возникнет, если автолюбитель попробует в одиночку снять бензобак с Форд Мондео. И конечно же, имея дело с бензином, ни в коем случае нельзя забывать о технике безопасности и средствах индивидуальной защиты.
