Как подключить усилитель к штатной магнитоле киа
Хорошая и громкая музыка в салоне автомобиля – этого хотят многие автолюбители, особенно молодежь. Но существует некоторая проблема, далеко не каждая машина уже оборудована качественной аудиосистемой. Поэтому в этой статье мы постараемся в полной мере и доходчиво рассказать, как можно самостоятельно выполнить подключение сабвуфера к штатной магнитоле, к той, какая у вас уже имеется, установленная заводом изготовителя.
Правда хочется сразу оговориться. Что если вы решили сами выполнить всю работу и подключить активный сабвуфер, то ответственность будет лично на вас. Но не надо испытывать излишних страхов, если ваши руки могут держать отвертку и пассатижи, то подключение усилителя к штатной магнитоле, будет вам по силам.
Как подключить сабвуфер к штатной магнитоле, без линейных выходов
Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.
И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?
1) Приобретение новой магнитолы
Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей.
У этого раздела есть один скрытый плюс, установив магнитолу 2DIN у вас появится возможность подключить камеру заднего вида.
2) Обратиться к радиолюбителям
Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.
Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.
3) Установить линейный преобразователь
Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.
Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. Более наглядно это можно увидеть изучив схему подключения магнитолы. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.
4) Выбирать усилитель или сабвуфер с низкоуровневым входом
Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.
Полезная статья: «Как выбрать автомобильный усилитель» здесь мы подробно расскажем на что стоит обратить внимание выбирая усилитель для вашей аудиосистемы.
Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!
Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».
Заключение
Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.
И напоследок, есть желание помочь проекту? Подпишись на наше сообщество “Вконтакте”.
Как подключить усилитель к штатной магнитоле киа рио 3
Однако за последние годы «родная» магнитола Киа Рио 3 технически устарела из-за несовместимости с электронными носителями. Также созданы мультимедийные центры для современного модельного ряда Киа Рио, адаптированные под заводскую нишу. Их функционал значительно шире «штатного». Поэтому любители качественного звука, высокотехнологичного оборудования выбирают версии проигрывателей с расширенным опционом.
Штатная магнитола Киа Рио 3
Модель штатной магнитолы Киа Рио 3 оборудована проигрывателем форматов CD, MP3, радио, разъемами USB, AUX, Bluetooth. Работает при 14,4 В постоянного тока. Номинальная выходная мощность – по 43 Вт на каждую из четырех колонок. Тип настройки радиоприемника – с фазовой автоматической подстройкой частоты, синтезированный. Антенна имеет среднюю емкость 80 пФ и сопротивление 75 Ом. Диапазон радиочастот канала FM – 87,5
108 МГц/100 кГц, канала АМ – 531
Интерфейс магнитолы достаточно прост, позволяет быстро освоить управление.

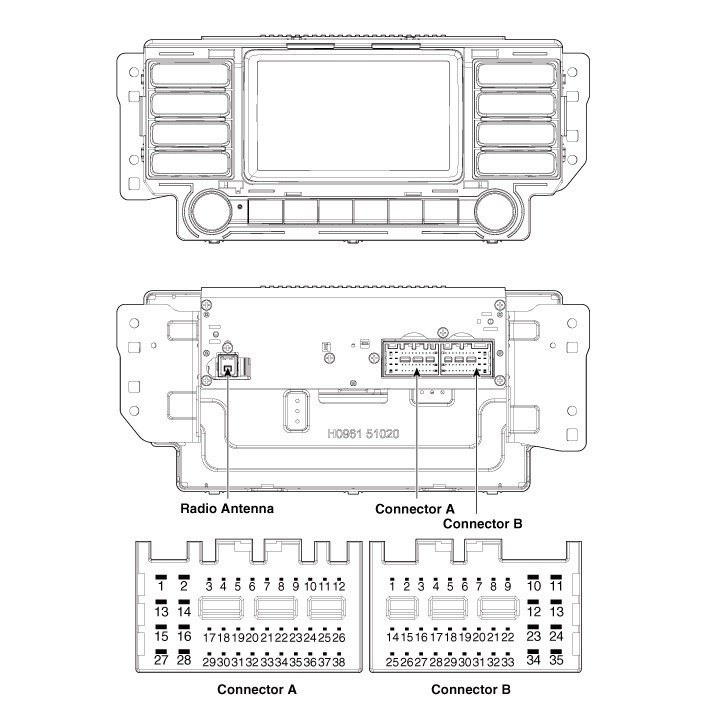

Распиновка родной магнитолы Kia Rio 3
Для коммутации акустического устройства с автопроводкой используются ISO-разъемы, обеспечивающие скорость монтажа. При замене магнитолы старое устройство вынимают из ниши и отстегивают проводку, которую затем подключают к новому оборудованию. Процесс установки, подключения штатного оборудования (независимо от цены, характеристик) не должен вызвать затруднений, поскольку все соединения между собой синхронизированы в пределах одного автопоколения. Установка предполагает подключение устройства к системам автомобиля через соединения ISO согласно распиновке электропроводов штатной магнитолы Киа Рио 3.
К разъему А подключаются: задний левый динамик (-) в пины 1 и 10, передний левый (-) в пины 2 и 11, передний правый (+) – в 3 и 12, задний правый (-) в пины 4 и 13. Подсветка (-) устанавливается в пины 8 и 17, фиксация – в 9, выносная антенна – в 18.
Подключение магнитолы осуществляется согласно описанной схеме. Однако обладателям «свежих» машин нужно помнить: если автомобиль находится на гарантийном техобслуживании, в результате самостоятельной установки или замены акустического устройства владелец автоматически утрачивает гарантию завода-производителя.
Демонтаж штатной магнитолы
Главное – как снять магнитолу Киа Рио 3 без причинения ущерба. Для аккуратного демонтажа иногда берут пластиковые карты (или набор для демонтажа декоративных элементов салона) и влажные салфетки, чтобы не поцарапать панель.
-
Разборку начинают со снятия козырька панели приборов. Сначала опускаем руль вниз до упора. Под козырьком приборной панели появляется зазор. Обеими руками беремся за нижнюю часть панели, подтягиваем на себя. Две нижние клипсы отстегиваются.
При замене штатной магнитолы Kia Rio 3 на более «продвинутую» (2 Дин или ММС) может потребоваться увеличение посадочного пространства, применение рамок-переходников (уточнить при покупке). К перечню опций дорогих или среднеценовых акустических устройств относятся спутниковая навигация, русскоязычное меню, поддержка всех мультимедийных форматов, дистанционное управление, интернет посредством 3G-модема или симкарты, выносная антенна, сенсорный экран и штатное подключение периферийных девайсов.
Инструкция
Заключение
Специалисты компании по максимуму облегчили самостоятельную установку штатной магнитолы Киа Рио 3, обеспечив автомобиль стандартными ISO-разъемами, ясной распиновкой контактов. Доступные магнитолы для Kia Rio 3 очень разнятся по цене, характеристикам. При замене акустической системы необходимо помнить, как снять старое устройство, а при выборе нового руководствоваться годом выпуска авто, поскольку для каждого поколения выпущены свои модели магнитолы (иначе придется воспользоваться рамкой и переходниками).
Даже если человек не меломан, он обычно всё равно что-то слушает в машине: радио или треки, записанные на «флешке». Но бывает, что со временем звук заводской аудиосистемы перестаёт устраивать. Хочется больше громкости, более глубокого баса. Это значит, что самое время добавить сабвуфер к штатной магнитоле!
Если в машине есть головное устройство или, как его ещё называют по старинке, — магнитола, установленное не на заводе-производителе, то расширить аудиосистему несложно. Для этого надо подключить к линейным выходам ГУ внешний усилитель, а от него — сабвуфер.
Со штатной магнитолой не всё так просто. Дело в том, что у таких устройств обычно нет линейных выходов (RCA или «тюльпанов»). А именно к линейным выходам подключают усилители.
Можно ли подключить сабвуфер к штатной магнитоле?
Узнав, что у вашего штатного головного устройства нет линейных выходов, не стоит расстраиваться. Эту проблему можно решить. И подключить сабвуфер к штатной магнитоле не так уж сложно. Для этого существуют способы, реализовать которые может даже неопытный человек.
Как подключить сабвуфер к штатной магнитоле?
Есть три варианта подключения сабвуфера к штатной магнитоле: вывести линейный выход из него, воспользоваться отдельным высокоуровневым преобразователем или же подключиться к входам высокого уровня в усилителе. Рассмотрим их ниже.
Первый вариант
В первом варианте производится процедура, которую называют «выпаять линейники». При этом головное устройство снимается с автомобиля, разбирается, а с его платы выводятся линейные низкоуровневые выходы.
Они выглядят как два обычных RCA-разъёма. После такой операции к ним можно подключать усилитель, а к усилителю — сабвуфер.
Человек, далёкий от электроники, вряд сможет сделать такое самостоятельно. Поэтому проще снять головное устройство и отнести к людям, занимающимся ремонтом автомобильного аудио. После фразы «мне нужно выпаять линейники» обычно у специалистов вопросов не возникает.
Небольшой сложностью может быть процесс снятия штатной магнитолы. Сначала кажется, что это непосильная задача. На самом деле тут всё просто. Нужно всего лишь прочитать инструкцию, если она есть. Или найти на просторах интернета руководство по снятию ГУ. Часто люди выкладывают фотографии или видеозаписи, которые помогут вам в этом.
Обычно для того, чтобы снять штатную магнитолу, нужно отсоединить переходную рамку, если есть такая необходимость. Затем, с помощью двух или четырёх спиц, которые вставляются в небольшие отверстия на магнитоле, отщёлкиваются фиксаторы и ГУ снимается.
Вместо спиц можно использовать другие подручные средства, например, тонкие металлические полоски или что-то другое, в зависимости от модели головного устройства.
Второй вариант
Второй вариант ещё проще. За сумму, которая может составлять от $20 до $100, приобретается высокоуровневый преобразователь, представляющий из себя пластиковую коробочку с торчащими из неё проводами.
С одной стороны — «тюльпаны», с другой — провода для акустики. Например:
- Audio Control LC7i,
- Connects 2,
- Hollywood HLC 3,
- Helix AFC Competition,
- Helix AAC Active,
- Carpower FGA 22HQ,
- Stinger SG N12 и другие похожие модели.
Потом нужно найти провода, идущие на задние динамики. Обнаружить их можно непосредственно на выходе из головного устройства. Чтобы узнать, что это нужные вам провода, ищите распиновку для вашей модели ГУ.
Также их можно отыскать в области центральной стойки, перед их проходом в дверь, это будет даже проще. Провода для акустики подключаются к преобразователю с одной стороны. А «тюльпаны», с помощью межблочного кабеля, соединяются с линейным входом усилителя.
Третий вариант
Третий вариант — подключить провода, идущие к задним динамикам, к высокоуровневым входам на усилителе, если они есть в наличии. Если сабвуфер активный, то есть — со встроенным усилителем, входы высокого уровня в нём также могут присутствовать.
Найти акустические провода, которые идут к задним динамикам можно так же, как и во втором варианте. Причём отрезать их полностью необязательно. Достаточно снять изоляцию и, без разрезания кабеля, подсоединить сабвуферный усилитель.
Конечно, если динамики находятся в задней полке, а сабвуфер в багажнике, то лучше выбрать что-то одно. Совместная работа «саба» и задних динамиков не рекомендуется, так как низкочастотный динамик будет мешать полочным динамикам, ухудшая их звук.
Если же динамики находятся в задних дверках, их можно не отключать, а сначала послушать.
Схема подключения сабвуфера к штатной магнитоле
Схема подключения выглядит элементарно:
Если же используются высокоуровневые входы на усилителе, то ещё проще:
Какое качество звука будет при таком подключении?
Сразу же следует сказать, что все манипуляции, описанные в этой статье, оправданы, если вы хотите с небольшими усилиями улучшить качество звучания вашей штатной акустической системы. Добавление сабвуфера значительно расширит динамический диапазон музыкальных треков, которые вы сможете слушать. Звук станет более глубоким и объёмным.
Но ожидать значительного прироста качества всё же не стоит, поскольку большинство штатных магнитол в принципе не могут выдать звук высокого качества. Если вы выбрали первый вариант, как подключить сабвуфер к штатной магнитоле, с выпаиванием линейных выходов, качество звука будет выше, по сравнению с другими вариантами. Если вы воспользовались внешним высокоуровневым преобразователем или входами высокого уровня в усилителе, качество будет немного хуже.
Возможно, большинству людей этого будет достаточно. Если же нет, выход один — менять головное устройство или устанавливать отдельную магнитолу, с необходимой вам функциональностью и достаточным количеством линейных выходов.
Это будет полезно для нас
1) Комплект проводов. (Я взял провод Mystery. предохранитель для питания сабвуфера, он включает в себя терминал)
2) Фильтр HAL SUPRA или другой марки (для вывода линейных выходов через задние динамики)
3) Sub (если он активен, мы остановимся на этом, и в примечании я упомяну только SAB. Но он также может касаться усилителя, если устройство пассивно)
4) Усилитель (если устройство пассивное)
5) паяльник
6) Изолента
7) отвертка
8) Армированная лента
9) Что-то тонкое, как нож, но не острое (снять панель вокруг рации и снять ее)
10) много времени.
Я размещаю все это по требованию Голубое море
1) Так. Сначала давайте сломаем розетку вокруг радио. Для этого возьмите что-нибудь тонкое, прочное и неострое, чтобы согнуть пластик и не поцарапать его. Мы не боимся толкать, трудно тянуть (держится на 4-х защелках, они расположены сверху и снизу ближе к углам). Сняв панель, отсоедините провода от кнопок и часов.
2) Снимаем магнитолу, открутив 4 болта. И посмотрите на это за 3 штекерами с проводами, вот картинка.
Нам нужен разъем A здесь (вы не можете удалить его)
Ищите провод ACC на разъеме № 6 в этой цепи.
Посмотрим внимательно на разъем, проверим расположение провода (6-АСС). Для справки, вы можете использовать палку, которая выступает со стороны пробки и создавать из нее количество. Уходит второй подряд, но цифра обозначена 6
Затем мы развязываем этот провод (осторожно, не обрезаем его) и наматываем конец провода REM от того, который был к нему установлен (для предварительной очистки конца. для тех, кто не знает, что этот провод тонкий). И аккуратно изолируйте все изолентой.
Процесс установки сабвуфера на головное устройство KIA RIO и аналогично на Hyundai Solaris
3) Затем мы берем наш связанный провод и бросаем его на панель радио, показывая дно, где находятся педали.
(Провод REM, который будет подключен к Sabu в будущем как провод, отвечающий за включение и выключение Saba. То есть радио включено и выключено, радио выключено)
После этого мы собираем все обратно.
4) Когда провод PEM к педалям был удален, мы немедленно поднимаем наши головы и обращаем внимание на пучок проводов, которые входят в отсек двигателя под колонкой управления. Мы берем шило или отвертку и проталкиваем ее в этот пучок проводов и делаем разрез изоляции сверху (отверстие должно выходить так, чтобы оно было вдавлено в него силовой провод попал в моторный отсек).
5) Возьмите СИЛУ СИЛЫ (), вытяните ее из-под педалей в отверстие, которое мы сделали. Затем мы открываем крышку и ищем конец провода (Примерно ниже резервуара с тормозной жидкостью, чуть ниже вы найдете черный толстый провод, из которого будет торчать наш провод =)). Мы тянем за провод и держим его, чтобы он не мешал нам в будущем.
6) Затем очистите конец провода и прикрепите его к предохранителю, который идет с комплектом проводов. Мы берем кусок силового провода с другого конца и режем маленький кусочек не более метра (где-то нужен кусок 40 см). Мы очищаем его с двух сторон и прикрепляем к другой стороне предохранителя, а второй конец соединяем с клеммой (которая входит в комплект проводов).
7) Открутите винт от положительной клеммы на аккумуляторе. Прикрепите наш провод к нему с помощью терминала и закрепите все обратно. (Кстати, не забудьте на некоторое время изолировать другой конец провода, который будет подключен к сабвуферу в будущем. В противном случае при воздействии металла будут искры 8))
Как подключить усилитель к основному блоку?
8) Затем все провода под крышкой аккуратно проложены и закреплены. Я прикрепил предохранитель к двухстороннему скотчу к крышке блока предохранителей.
Вот фото, как получится примерно (фото не мое, я его без винтов укрепил)
Это конец работы в отделе двигателя.
9) Далее нам нужно уложить провода вокруг салона, чтобы они не были видны. Я сделал это слева. Мы берем отвертку и откручиваем пластик, который не мешает нам снизу. Это угол слева от педали сцепления (Я не выключил его до конца, я просто вставил провод туда), водительский порог, нижний элемент стойки, на котором весит ремень безопасности (они также только открутили дно, откинули назад и протолкнули провод), пассажирский порог, пластик на заднем сиденье сбоку от двери и пластик там, где весит пассажирский ремень. (не бойся тянуть, пластик крепкий)
10) Мы тянем наши провода (провода PEM и Power) под пластмассу, которую мы открутили, и подносим их в багажное отделение. Положить все пластиковые обратно и обратно мы попадаем в ЛОГИ
11) В багажнике нам нужно будет починить или припаять (я спаял) аудио провода (которые, как вы думали, были включены, они скручены) к проводам, которые находятся на динамиках. плюс у нас это есть в колонке желтый провод, негатив. черный. Мы соединяем другие концы проводов с нашим оригинальным линейным преобразователем HAL SUPRA (там написано, где у него минус, а где плюс, где левая сторона и где правая сторона)
12) Затем прикрепите этот конвертер с помощью двухсторонней клейкой ленты к накладкам багажного отделения, чтобы мы не мешали. И мы скрываем аудио кабели, чтобы они не зависали. (Поверните все вращения на максимум на конвертере)
13) Закрепляем терминал на ведущем проводе питания. Провод быстрого монтажа можно просто снять и уронить без клеммы.
Как подключить сабвуфер к любому основному блоку без линейных выходов. Блеск v5
14) Теперь мы берем набор проводов. МИНУС ПРОВОД (это небольшая черная длина 1 м где-то, мы также закрепляем клеммы на нем) и прикрепляем один конец провода к заднему гнезду болта, который скрыт под ковром багажника. Прикрепите другой конец к отрицательному разъему SABA.
15) Мы также присоединяем провода PLUS и PEM к соответствующим разъемам SABA. И подключите Цветы от нашего конвертера к САБУ.
Вот фото как он у меня в багажнике.
16) Включите зажигание, выключите радио и наслаждайтесь БАСОМ 8) ТЫСЯЧЕ МОЛЧАТЬ!
(не забывайте о радио-эквалайзере, прежде чем установить все к нулю, и поверните сабвуфер к своему уху. чтобы не лаять на бас. ТАКЖЕ О НАСТРОЙКЕ ВАС УЖЕ ИСТОРИЧЕСКАЯ ИСТОРИЯ))))).
Всем, кому я помог, тыкай в ЛИЦО.
P / S = Это верно, без каких-либо дополнительных затрат, и замена нашего головного устройства может быть инвестирована в наш RYUSHA SABIK! Спасибо вам всем!
Штатный звук в Рио просто обалденный, не ожидал такого. В моей комплектации 6 динамиков. И все равно как-то не хватало сабвуфера, решил поставить. Сабвуфер, усилитель, проводку, предохранитель-колбу я снял со своей прошлой машины перед продажей. Возникло небольшое препятствие, на штатной магнитоле нет выходов под усилитель. Менять магнитолу я не хотел, хотелось оставить заводской вид, а ставить магнитолу на андройде ради выходов на усилитель такое себе мероприятие. Функционал штатной магнитолы меня устраивает, главное что есть USB и AUX. Был приобретен самый простой преобразователь сигнала высокого уровня в низкий — ARIA HL-2C на авито за 300 рублей. Купил провода ШВВП 2х0,5, чтобы подключить к задним динамикам преобразователь. Принялся за работу. Провода начал протаскивать с багажника.
Подключаем провода от преобразователя к проводам от задних динамиков, они находятся на центральной стойке с каждой стороны. С водительской стороны витая пара — белый и черный провода. С пассажирской стороны витая пара — желтый и черный провода.
Плюс и управление тащил с водительской стороны по порогу вдоль заводского жгута проводов.
Далее плюс тащим к аккумулятору
Протаскиваем провод управления к магнитоле над приборной панелью, упаковывем его в защитную гофру, что его нигде не перетерло.
Провод управления я решил подключить к проводу ACC+
Для этого смотрим распиновку разъемов магнитолы. ACC+ находится на разъеме В — 11ый пин
Вот этот разъем В, нам требуется подсоединить провод управления к коричневому проводу (11ый пин). У вас цвет провода может быть другой.
Установка завершена. В процессе установки узнал, что магнитола может работать и без ключа в замке зажигания, надо просто нажать на кнопку ее включения. Т.е. если включаю магнитолу без ключа в замке зажигания, то усилитель на сабвуфер работать не будет, а если ключ поверну в режим ACC или зажигания, то усилитель будет работать.
Появилась новая проблема, от сабвуфера начала дребезжать задняя полка, если кто-то проклеивал ее, поделитесь, пожалуйста, ссылками на запись.
Прошло какое-то время после продажи прошлой машины, а всю проводку, сабвуфер и усилитель перед продажей я снял и все это дело пылилось в гараже.
Стало как-то скучно ездить и решил все это дело установить в автомобиль.
Пока "временно" я в раздумьях что ставить вместо штатного ГУ, было решено подключится через преобразователь уровня к штатной ГУ
Итак что мы имеем:
1) Усилитель: Kicx AR 1.350
2) Сабвуфер: Sony XS-GTX121LT ( так же временно, на будущее, после Нового года хочу сделать подарочек себе и взять новый саб и новое ГУ )
3) Хорошие межблочники (уже щас не помню какой марки, но еще на прошлую машину брал хорошие и дорогие!)
4) Предохранитель

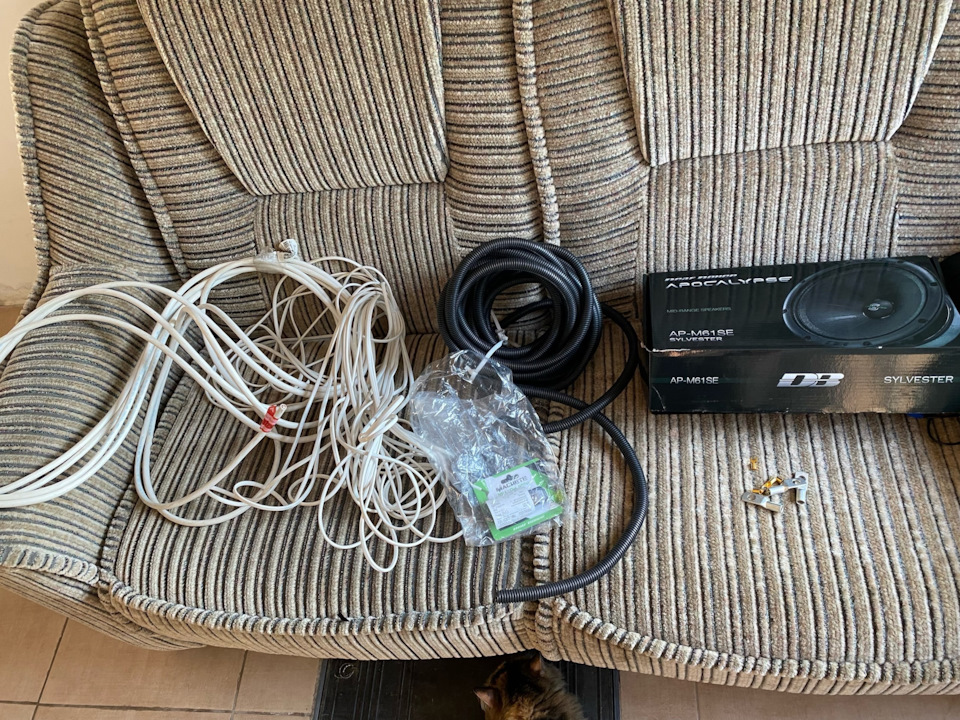

Докупил:
1) Преобразователь уровня (для подключение к штатному ГУ) Mystery MAD-HL

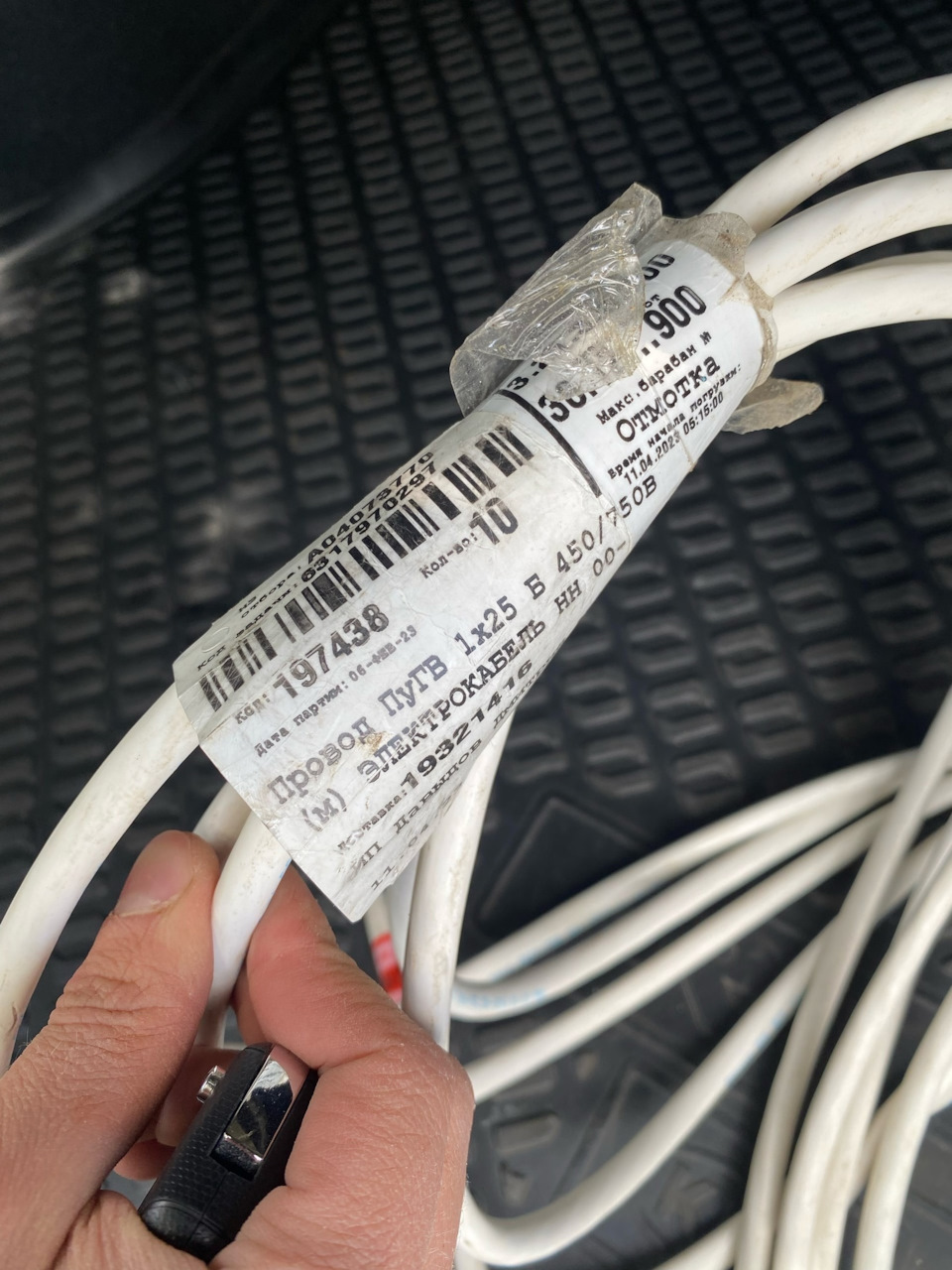

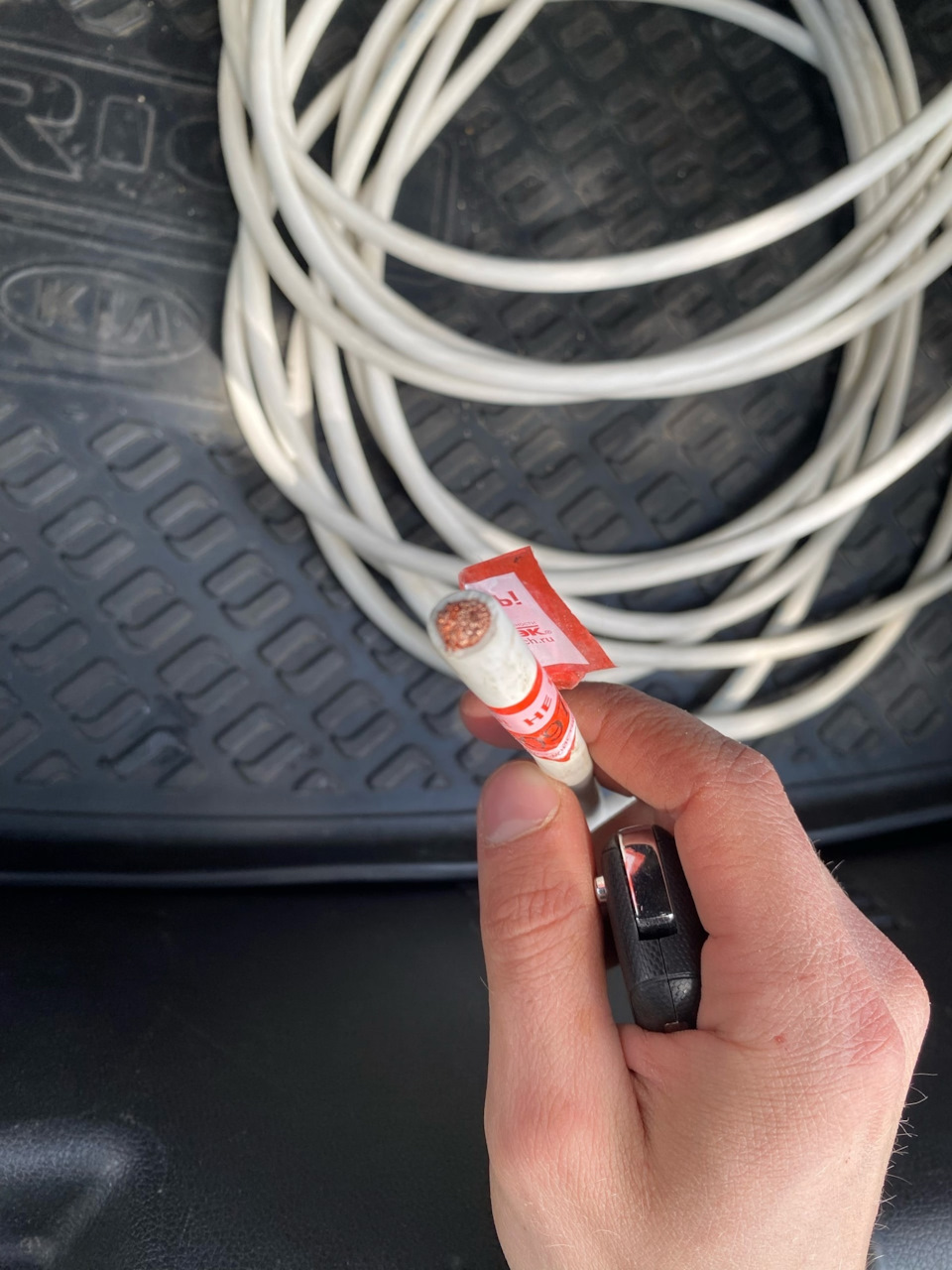

2) Так же решил взять новые силовые, взял 6м Пвшки (ПВ3, 35 квадратов), дешево — (нежели развод автомобильных проводов 0GA, где платишь за бренд) и сердито!
3) Так же 10 метров гофры для силовых проводов
4) Новый акустический провод для сабвуфера
5) Ремут провод

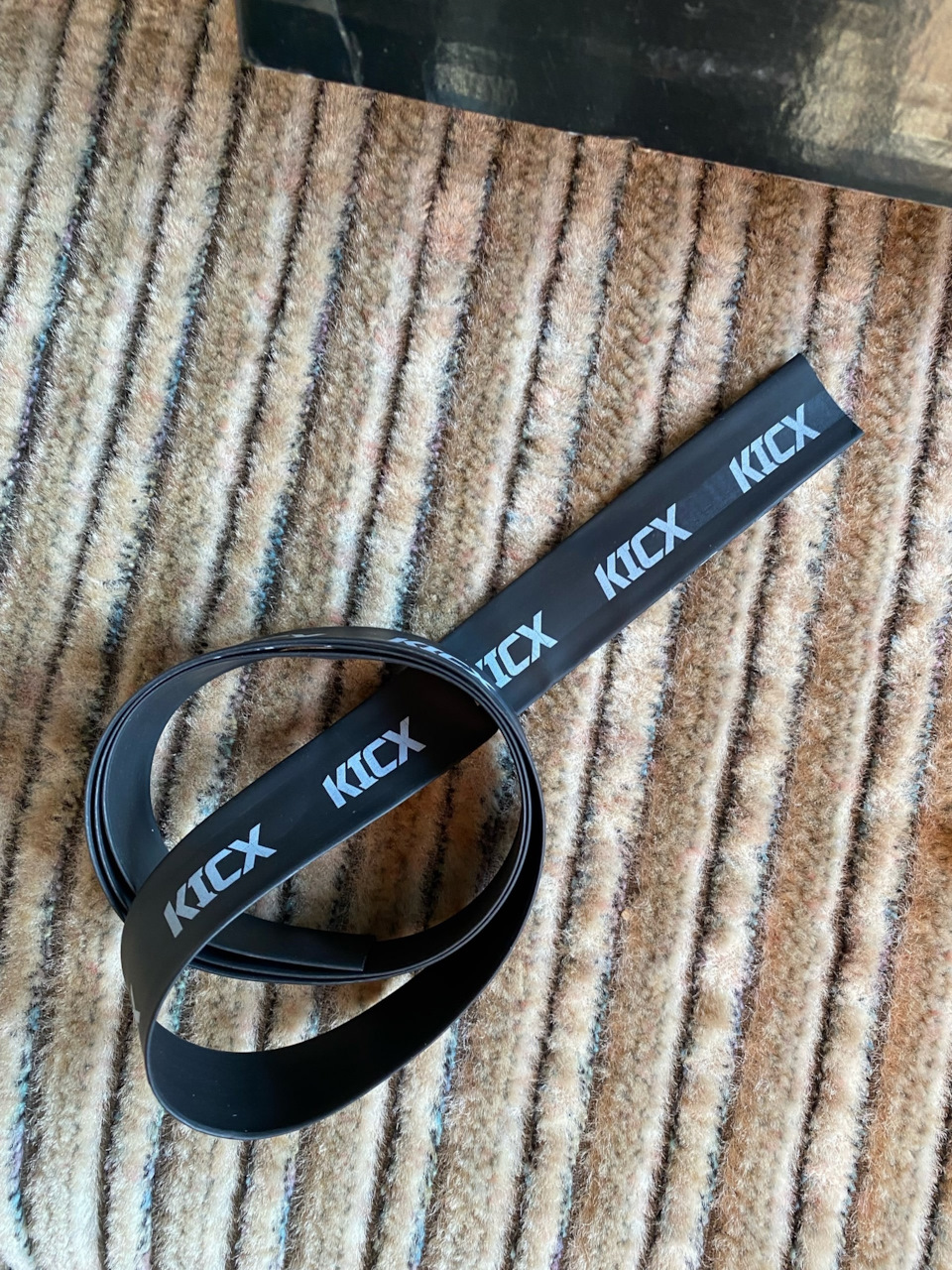

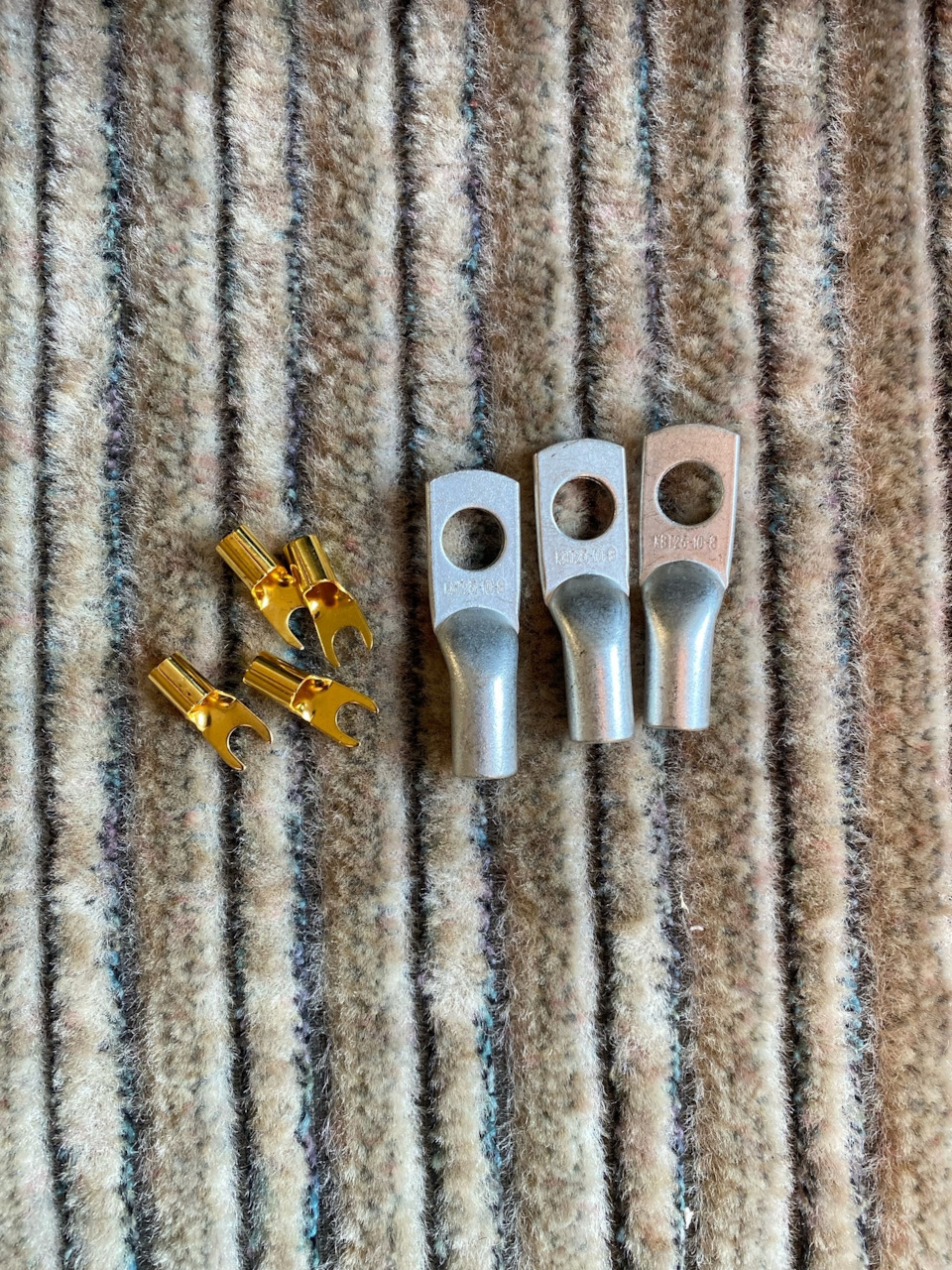

6) Стяжки, клеммы, термоусадку, изоленту
И пошел разбирать машину, по левой стороне решено было пустить силовой, по правой межблочники
от аккумулятора вышел в салон через заводское отверстие

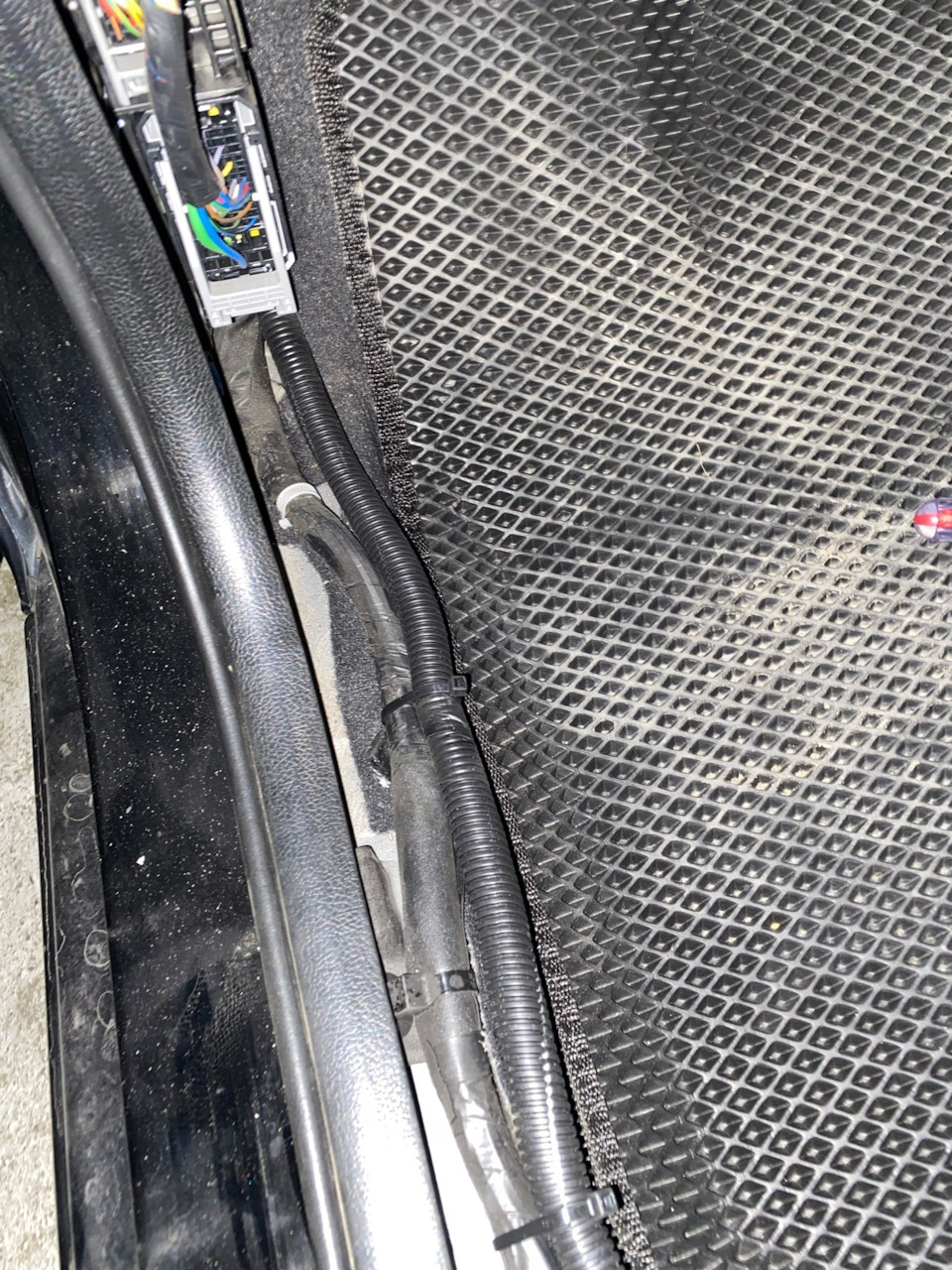

далее тянул по порогу
так же еще из немаловажных для меня моментов, было чтобы провода и вообще вся инсталляция не проглядывала не где! только у аккума и у усилка!
по силовому: тянул по порогу, далее по задней арке (под обшивкой), до верхней обшивки (полки задней) там в отверстия и уже принимал в багажнике в первых отверстиях и далее к плафону уже на выход)
Как идет отметил красными полосками на фото!
как уже говорил межблочники по правому порогу
(1) Далее встал момент, за что цеплять -"минус", полазив немного нашел дырку под спинкой заднего дивана!
(конкретно я брал по левой спинке, чтобы в дальнейшем вывести его к силовому + "плюсу", чтобы они вышли вместе в одном месте)
дырочку зачистил с 2х сторон, смазал и через болт закрепил нашу массу!
(2) Далее вопрос встал по ремуту! (включение усилителя при включении магнитолы)
видел многие тянут провод от магнитолы, кто-то отрывает потолок и там как-то крепят (мне показалось это очень не удобно), я чуть отодвинул обшивку потолка, тестером нашел + который появляется на антенне при включении, проследил куда он дальше идет!
А идет он так же по левой стороне (пометил красненьким), к нему запитался и все.
Наши провода выведены, усилитель я закрепил наверх ( чтобы 1. не занимать место, 2. чтобы была возможность быстро скинуть сабвуфер для перевозки грузов)
Вы спросите как ты его повесил, ты же закрыл плафон освещения!
Отвечаю — плафон уже не действующий, так как я сделал новое освещение в багажнике, посмотреть можно — здесь!
так же у моего усилителя был регулятор, что очень конечно помогает когда едешь с родней или женой (выключил и как будто нечего нет)
(3) Регулятор я провел в подлокотник

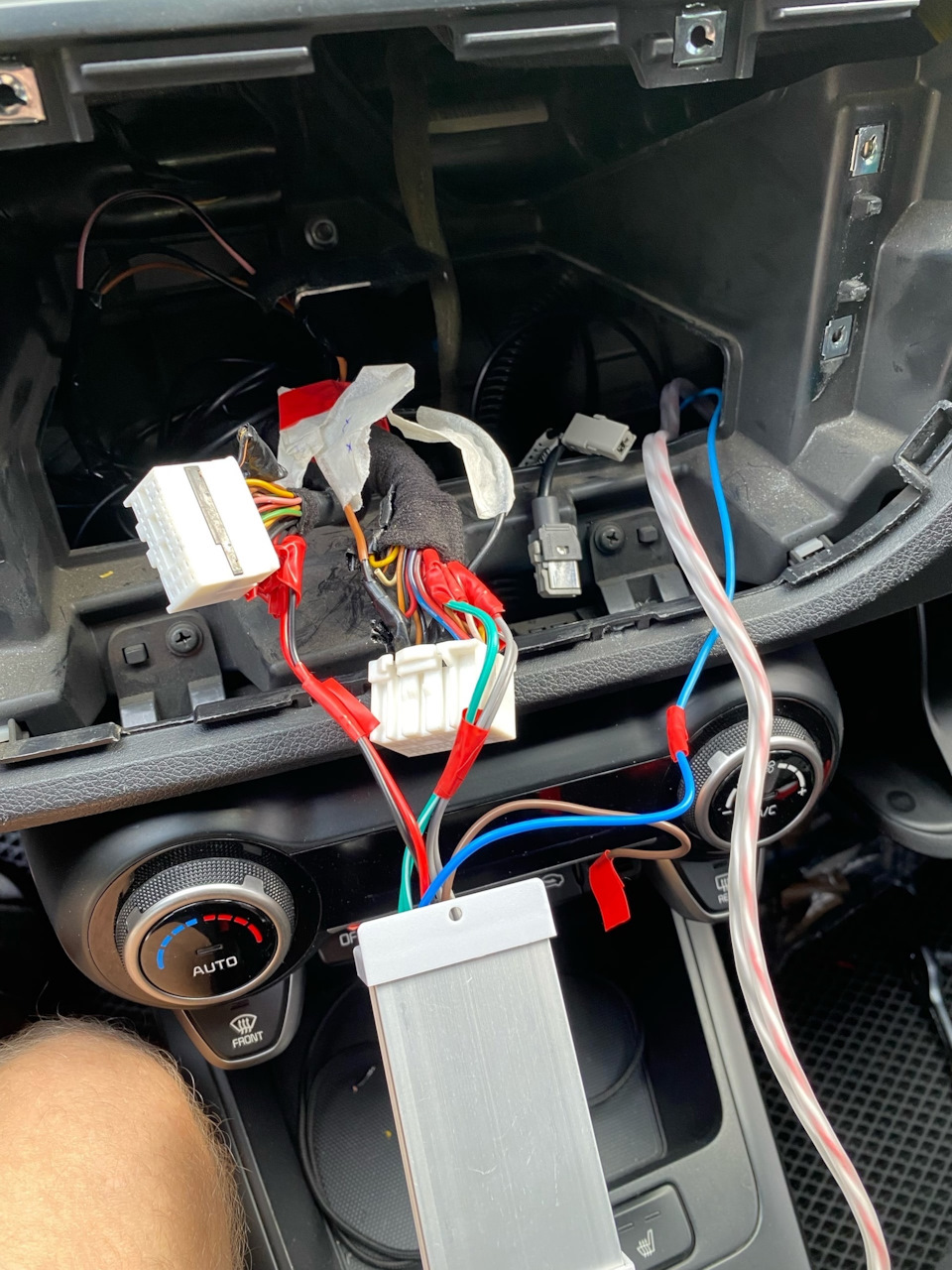

(4) Далее подключение к ГУ
снимаем верхний козырёк приборки, только после этого мы можем снять панель с ГУ
цепляем наш преобразователь уровня к следующим проводам:
я выбрал задние динамики!
Это у нас получается:
Задний правый динамик ( желтый +, черный — )
Задний левый динамик ( белый +, черный — )
после стяжками я закрепил сам преобразователь, предварительно обклеил его шумкой "чтоб не дребезжал", подключил в него межблочники и установил ГУ обратно.
(5) Далее силовой провод + я подключил понятное дело к + �� слегка надрезав пластмассовую крышку чтобы она закрывалась

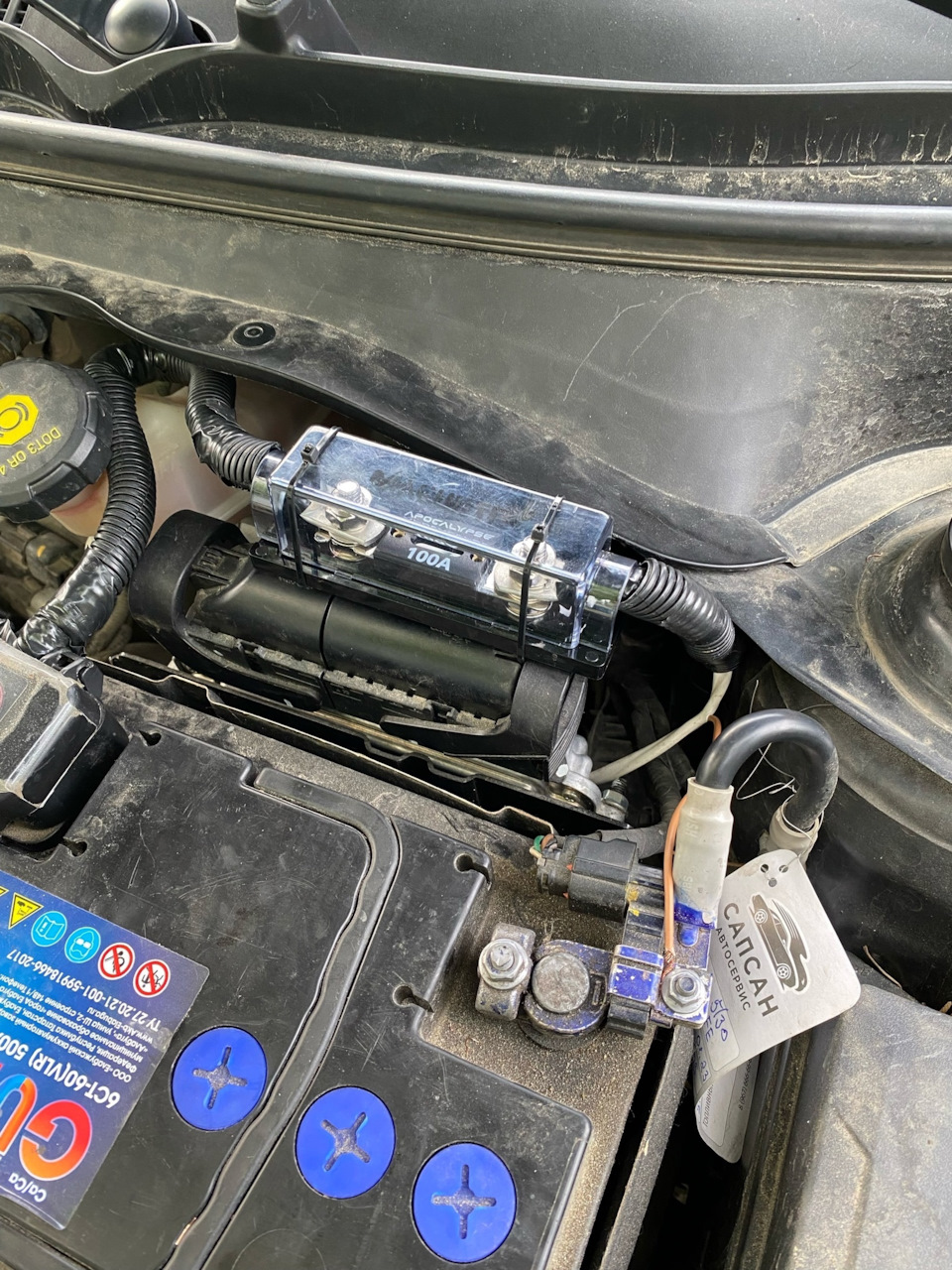

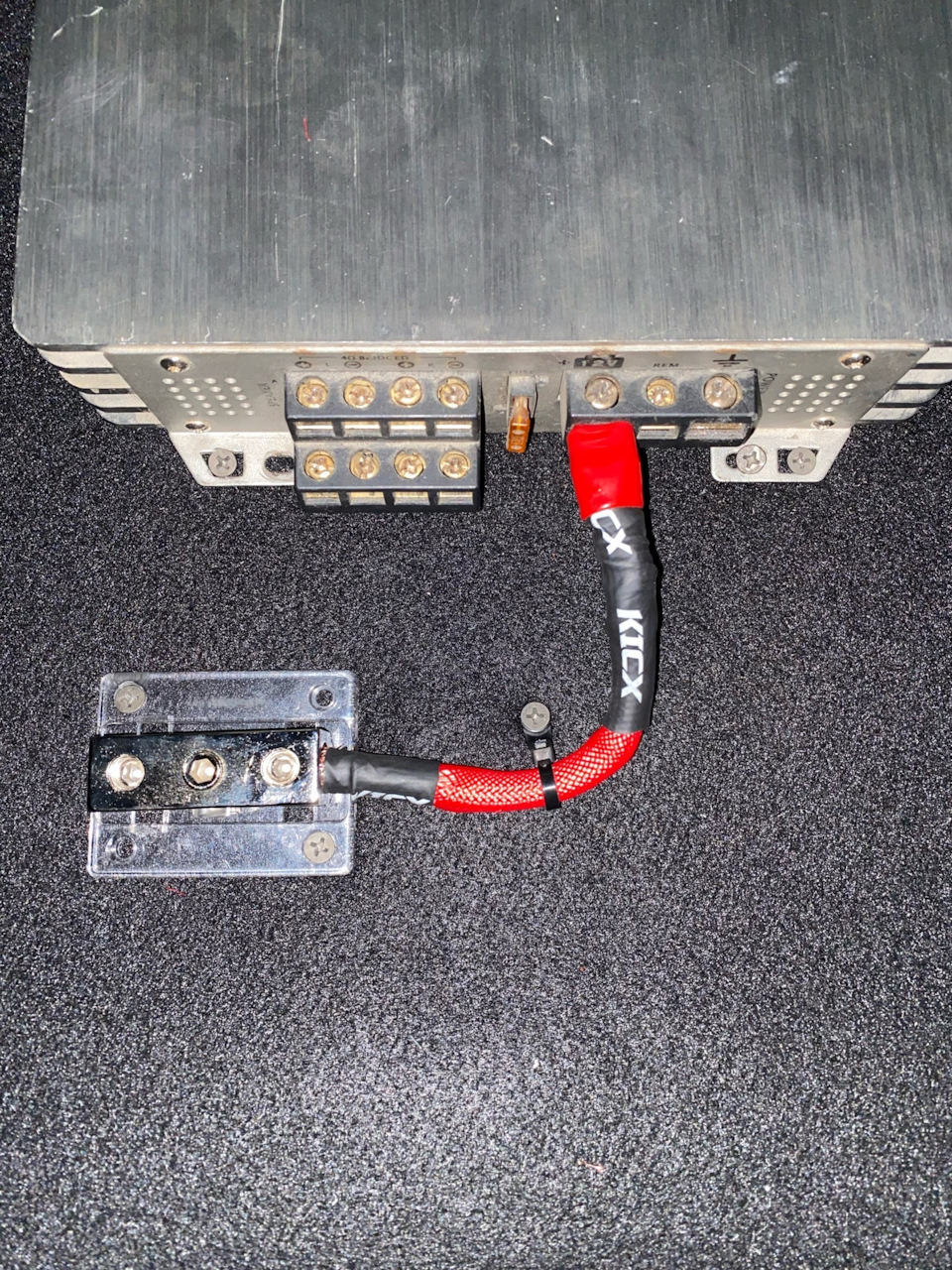

Предохранитель я закрепил на крышку блока предохранителей (конечно можно было бы и другое место поискать, но вроде стоит хорошо, нечего не мешает и ладно! )

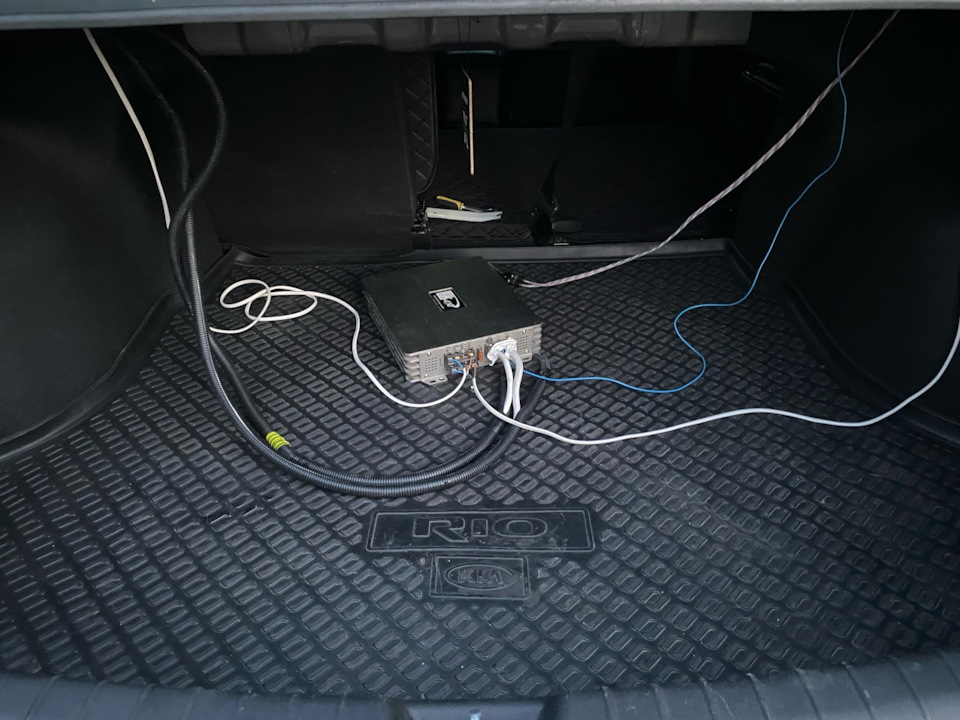

Ну и собственно финалочка, вид как все стоит
По мне получилось аккуратно, нечего не где не болтается и не торчит, а в багажнике если смотреть как обычно сверху, усилитель и не видно, только саб в конце.
Большой плюс в этом я считаю что 20 секунд саб снял и клади в багажник что тебе нужно!
Настройки я поставил временно такие:
Будем еще кататься, тестировать-настраивать!
А пока копим финансы на новый сабвуфер и новое ГУ, чтобы убрать этот преобразователь уровня!
Даже с такой конфигурацией и с преобразователем уровня, играет достаточно хорошо для повседнева!
ТАК ЖЕ ЗАБЫЛ ДОБАВИТЬ ЕЩЕ, предварительно была сделана ШВИ задней полки, чтобы не дребезжала!
Подробнее можно ознакомится — ЗДЕСЬ!
Всем спасибо, надеюсь мини инструкция кому-нибудь поможет, а так же тем кто боялся до сих пор устанавливать, незнал что да как, ставить не ставить!
Как подключить усилитель к штатной магнитоле киа
Зарегистрирован: 23.11.2011
Сообщения: 101
Зарегистрирован: 01.11.2009
Сообщения: 5955
Откуда: 36/68
Зарегистрирован: 23.11.2011
Сообщения: 101
Зарегистрирован: 29.07.2008
Сообщения: 588
Зарегистрирован: 01.11.2009
Сообщения: 5955
Откуда: 36/68
Зарегистрирован: 23.11.2011
Сообщения: 101
Зарегистрирован: 01.11.2009
Сообщения: 5955
Откуда: 36/68
Зарегистрирован: 25.01.2012
Сообщения: 27968
Откуда: Страна Эльфов
Зарегистрирован: 29.01.2007
Сообщения: 9210
Откуда: оттуда же, откуда и все ��
Зарегистрирован: 25.01.2012
Сообщения: 27968
Откуда: Страна Эльфов
Как подключить усилитель к штатной магнитоле киа рио 3
Однако за последние годы «родная» магнитола Киа Рио 3 технически устарела из-за несовместимости с электронными носителями. Также созданы мультимедийные центры для современного модельного ряда Киа Рио, адаптированные под заводскую нишу. Их функционал значительно шире «штатного». Поэтому любители качественного звука, высокотехнологичного оборудования выбирают версии проигрывателей с расширенным опционом.
Штатная магнитола Киа Рио 3
Модель штатной магнитолы Киа Рио 3 оборудована проигрывателем форматов CD, MP3, радио, разъемами USB, AUX, Bluetooth. Работает при 14,4 В постоянного тока. Номинальная выходная мощность – по 43 Вт на каждую из четырех колонок. Тип настройки радиоприемника – с фазовой автоматической подстройкой частоты, синтезированный. Антенна имеет среднюю емкость 80 пФ и сопротивление 75 Ом. Диапазон радиочастот канала FM – 87,5
108 МГц/100 кГц, канала АМ – 531
Интерфейс магнитолы достаточно прост, позволяет быстро освоить управление.
Распиновка родной магнитолы Kia Rio 3
Для коммутации акустического устройства с автопроводкой используются ISO-разъемы, обеспечивающие скорость монтажа. При замене магнитолы старое устройство вынимают из ниши и отстегивают проводку, которую затем подключают к новому оборудованию. Процесс установки, подключения штатного оборудования (независимо от цены, характеристик) не должен вызвать затруднений, поскольку все соединения между собой синхронизированы в пределах одного автопоколения. Установка предполагает подключение устройства к системам автомобиля через соединения ISO согласно распиновке электропроводов штатной магнитолы Киа Рио 3.
К разъему А подключаются: задний левый динамик (-) в пины 1 и 10, передний левый (-) в пины 2 и 11, передний правый (+) – в 3 и 12, задний правый (-) в пины 4 и 13. Подсветка (-) устанавливается в пины 8 и 17, фиксация – в 9, выносная антенна – в 18.
Подключение магнитолы осуществляется согласно описанной схеме. Однако обладателям «свежих» машин нужно помнить: если автомобиль находится на гарантийном техобслуживании, в результате самостоятельной установки или замены акустического устройства владелец автоматически утрачивает гарантию завода-производителя.
Демонтаж штатной магнитолы
Главное – как снять магнитолу Киа Рио 3 без причинения ущерба. Для аккуратного демонтажа иногда берут пластиковые карты (или набор для демонтажа декоративных элементов салона) и влажные салфетки, чтобы не поцарапать панель.
-
Разборку начинают со снятия козырька панели приборов. Сначала опускаем руль вниз до упора. Под козырьком приборной панели появляется зазор. Обеими руками беремся за нижнюю часть панели, подтягиваем на себя. Две нижние клипсы отстегиваются.
При замене штатной магнитолы Kia Rio 3 на более «продвинутую» (2 Дин или ММС) может потребоваться увеличение посадочного пространства, применение рамок-переходников (уточнить при покупке). К перечню опций дорогих или среднеценовых акустических устройств относятся спутниковая навигация, русскоязычное меню, поддержка всех мультимедийных форматов, дистанционное управление, интернет посредством 3G-модема или симкарты, выносная антенна, сенсорный экран и штатное подключение периферийных девайсов.
Инструкция
Заключение
Специалисты компании по максимуму облегчили самостоятельную установку штатной магнитолы Киа Рио 3, обеспечив автомобиль стандартными ISO-разъемами, ясной распиновкой контактов. Доступные магнитолы для Kia Rio 3 очень разнятся по цене, характеристикам. При замене акустической системы необходимо помнить, как снять старое устройство, а при выборе нового руководствоваться годом выпуска авто, поскольку для каждого поколения выпущены свои модели магнитолы (иначе придется воспользоваться рамкой и переходниками).
Даже если человек не меломан, он обычно всё равно что-то слушает в машине: радио или треки, записанные на «флешке». Но бывает, что со временем звук заводской аудиосистемы перестаёт устраивать. Хочется больше громкости, более глубокого баса. Это значит, что самое время добавить сабвуфер к штатной магнитоле!
Если в машине есть головное устройство или, как его ещё называют по старинке, — магнитола, установленное не на заводе-производителе, то расширить аудиосистему несложно. Для этого надо подключить к линейным выходам ГУ внешний усилитель, а от него — сабвуфер.
Со штатной магнитолой не всё так просто. Дело в том, что у таких устройств обычно нет линейных выходов (RCA или «тюльпанов»). А именно к линейным выходам подключают усилители.
Можно ли подключить сабвуфер к штатной магнитоле?
Узнав, что у вашего штатного головного устройства нет линейных выходов, не стоит расстраиваться. Эту проблему можно решить. И подключить сабвуфер к штатной магнитоле не так уж сложно. Для этого существуют способы, реализовать которые может даже неопытный человек.
Как подключить сабвуфер к штатной магнитоле?
Есть три варианта подключения сабвуфера к штатной магнитоле: вывести линейный выход из него, воспользоваться отдельным высокоуровневым преобразователем или же подключиться к входам высокого уровня в усилителе. Рассмотрим их ниже.
Первый вариант
В первом варианте производится процедура, которую называют «выпаять линейники». При этом головное устройство снимается с автомобиля, разбирается, а с его платы выводятся линейные низкоуровневые выходы.
Они выглядят как два обычных RCA-разъёма. После такой операции к ним можно подключать усилитель, а к усилителю — сабвуфер.
Человек, далёкий от электроники, вряд сможет сделать такое самостоятельно. Поэтому проще снять головное устройство и отнести к людям, занимающимся ремонтом автомобильного аудио. После фразы «мне нужно выпаять линейники» обычно у специалистов вопросов не возникает.
Небольшой сложностью может быть процесс снятия штатной магнитолы. Сначала кажется, что это непосильная задача. На самом деле тут всё просто. Нужно всего лишь прочитать инструкцию, если она есть. Или найти на просторах интернета руководство по снятию ГУ. Часто люди выкладывают фотографии или видеозаписи, которые помогут вам в этом.
Обычно для того, чтобы снять штатную магнитолу, нужно отсоединить переходную рамку, если есть такая необходимость. Затем, с помощью двух или четырёх спиц, которые вставляются в небольшие отверстия на магнитоле, отщёлкиваются фиксаторы и ГУ снимается.
Вместо спиц можно использовать другие подручные средства, например, тонкие металлические полоски или что-то другое, в зависимости от модели головного устройства.
Второй вариант
Второй вариант ещё проще. За сумму, которая может составлять от $20 до $100, приобретается высокоуровневый преобразователь, представляющий из себя пластиковую коробочку с торчащими из неё проводами.
С одной стороны — «тюльпаны», с другой — провода для акустики. Например:
- Audio Control LC7i,
- Connects 2,
- Hollywood HLC 3,
- Helix AFC Competition,
- Helix AAC Active,
- Carpower FGA 22HQ,
- Stinger SG N12 и другие похожие модели.
Потом нужно найти провода, идущие на задние динамики. Обнаружить их можно непосредственно на выходе из головного устройства. Чтобы узнать, что это нужные вам провода, ищите распиновку для вашей модели ГУ.
Также их можно отыскать в области центральной стойки, перед их проходом в дверь, это будет даже проще. Провода для акустики подключаются к преобразователю с одной стороны. А «тюльпаны», с помощью межблочного кабеля, соединяются с линейным входом усилителя.
Третий вариант
Третий вариант — подключить провода, идущие к задним динамикам, к высокоуровневым входам на усилителе, если они есть в наличии. Если сабвуфер активный, то есть — со встроенным усилителем, входы высокого уровня в нём также могут присутствовать.
Найти акустические провода, которые идут к задним динамикам можно так же, как и во втором варианте. Причём отрезать их полностью необязательно. Достаточно снять изоляцию и, без разрезания кабеля, подсоединить сабвуферный усилитель.
Конечно, если динамики находятся в задней полке, а сабвуфер в багажнике, то лучше выбрать что-то одно. Совместная работа «саба» и задних динамиков не рекомендуется, так как низкочастотный динамик будет мешать полочным динамикам, ухудшая их звук.
Если же динамики находятся в задних дверках, их можно не отключать, а сначала послушать.
Схема подключения сабвуфера к штатной магнитоле
Схема подключения выглядит элементарно:
Если же используются высокоуровневые входы на усилителе, то ещё проще:
Какое качество звука будет при таком подключении?
Сразу же следует сказать, что все манипуляции, описанные в этой статье, оправданы, если вы хотите с небольшими усилиями улучшить качество звучания вашей штатной акустической системы. Добавление сабвуфера значительно расширит динамический диапазон музыкальных треков, которые вы сможете слушать. Звук станет более глубоким и объёмным.
Но ожидать значительного прироста качества всё же не стоит, поскольку большинство штатных магнитол в принципе не могут выдать звук высокого качества. Если вы выбрали первый вариант, как подключить сабвуфер к штатной магнитоле, с выпаиванием линейных выходов, качество звука будет выше, по сравнению с другими вариантами. Если вы воспользовались внешним высокоуровневым преобразователем или входами высокого уровня в усилителе, качество будет немного хуже.
Возможно, большинству людей этого будет достаточно. Если же нет, выход один — менять головное устройство или устанавливать отдельную магнитолу, с необходимой вам функциональностью и достаточным количеством линейных выходов.
Это будет полезно для нас
1) Комплект проводов. (Я взял провод Mystery. предохранитель для питания сабвуфера, он включает в себя терминал)
2) Фильтр HAL SUPRA или другой марки (для вывода линейных выходов через задние динамики)
3) Sub (если он активен, мы остановимся на этом, и в примечании я упомяну только SAB. Но он также может касаться усилителя, если устройство пассивно)
4) Усилитель (если устройство пассивное)
5) паяльник
6) Изолента
7) отвертка
8) Армированная лента
9) Что-то тонкое, как нож, но не острое (снять панель вокруг рации и снять ее)
10) много времени.
Я размещаю все это по требованию Голубое море
1) Так. Сначала давайте сломаем розетку вокруг радио. Для этого возьмите что-нибудь тонкое, прочное и неострое, чтобы согнуть пластик и не поцарапать его. Мы не боимся толкать, трудно тянуть (держится на 4-х защелках, они расположены сверху и снизу ближе к углам). Сняв панель, отсоедините провода от кнопок и часов.
2) Снимаем магнитолу, открутив 4 болта. И посмотрите на это за 3 штекерами с проводами, вот картинка.
Нам нужен разъем A здесь (вы не можете удалить его)
Ищите провод ACC на разъеме № 6 в этой цепи.
Посмотрим внимательно на разъем, проверим расположение провода (6-АСС). Для справки, вы можете использовать палку, которая выступает со стороны пробки и создавать из нее количество. Уходит второй подряд, но цифра обозначена 6
Затем мы развязываем этот провод (осторожно, не обрезаем его) и наматываем конец провода REM от того, который был к нему установлен (для предварительной очистки конца. для тех, кто не знает, что этот провод тонкий). И аккуратно изолируйте все изолентой.
Процесс установки сабвуфера на головное устройство KIA RIO и аналогично на Hyundai Solaris
3) Затем мы берем наш связанный провод и бросаем его на панель радио, показывая дно, где находятся педали.
(Провод REM, который будет подключен к Sabu в будущем как провод, отвечающий за включение и выключение Saba. То есть радио включено и выключено, радио выключено)
После этого мы собираем все обратно.
4) Когда провод PEM к педалям был удален, мы немедленно поднимаем наши головы и обращаем внимание на пучок проводов, которые входят в отсек двигателя под колонкой управления. Мы берем шило или отвертку и проталкиваем ее в этот пучок проводов и делаем разрез изоляции сверху (отверстие должно выходить так, чтобы оно было вдавлено в него силовой провод попал в моторный отсек).
5) Возьмите СИЛУ СИЛЫ (), вытяните ее из-под педалей в отверстие, которое мы сделали. Затем мы открываем крышку и ищем конец провода (Примерно ниже резервуара с тормозной жидкостью, чуть ниже вы найдете черный толстый провод, из которого будет торчать наш провод =)). Мы тянем за провод и держим его, чтобы он не мешал нам в будущем.
6) Затем очистите конец провода и прикрепите его к предохранителю, который идет с комплектом проводов. Мы берем кусок силового провода с другого конца и режем маленький кусочек не более метра (где-то нужен кусок 40 см). Мы очищаем его с двух сторон и прикрепляем к другой стороне предохранителя, а второй конец соединяем с клеммой (которая входит в комплект проводов).
7) Открутите винт от положительной клеммы на аккумуляторе. Прикрепите наш провод к нему с помощью терминала и закрепите все обратно. (Кстати, не забудьте на некоторое время изолировать другой конец провода, который будет подключен к сабвуферу в будущем. В противном случае при воздействии металла будут искры 8))
Как подключить усилитель к основному блоку?
8) Затем все провода под крышкой аккуратно проложены и закреплены. Я прикрепил предохранитель к двухстороннему скотчу к крышке блока предохранителей.
Вот фото, как получится примерно (фото не мое, я его без винтов укрепил)
Это конец работы в отделе двигателя.
9) Далее нам нужно уложить провода вокруг салона, чтобы они не были видны. Я сделал это слева. Мы берем отвертку и откручиваем пластик, который не мешает нам снизу. Это угол слева от педали сцепления (Я не выключил его до конца, я просто вставил провод туда), водительский порог, нижний элемент стойки, на котором весит ремень безопасности (они также только открутили дно, откинули назад и протолкнули провод), пассажирский порог, пластик на заднем сиденье сбоку от двери и пластик там, где весит пассажирский ремень. (не бойся тянуть, пластик крепкий)
10) Мы тянем наши провода (провода PEM и Power) под пластмассу, которую мы открутили, и подносим их в багажное отделение. Положить все пластиковые обратно и обратно мы попадаем в ЛОГИ
11) В багажнике нам нужно будет починить или припаять (я спаял) аудио провода (которые, как вы думали, были включены, они скручены) к проводам, которые находятся на динамиках. плюс у нас это есть в колонке желтый провод, негатив. черный. Мы соединяем другие концы проводов с нашим оригинальным линейным преобразователем HAL SUPRA (там написано, где у него минус, а где плюс, где левая сторона и где правая сторона)
12) Затем прикрепите этот конвертер с помощью двухсторонней клейкой ленты к накладкам багажного отделения, чтобы мы не мешали. И мы скрываем аудио кабели, чтобы они не зависали. (Поверните все вращения на максимум на конвертере)
13) Закрепляем терминал на ведущем проводе питания. Провод быстрого монтажа можно просто снять и уронить без клеммы.
Как подключить сабвуфер к любому основному блоку без линейных выходов. Блеск v5
14) Теперь мы берем набор проводов. МИНУС ПРОВОД (это небольшая черная длина 1 м где-то, мы также закрепляем клеммы на нем) и прикрепляем один конец провода к заднему гнезду болта, который скрыт под ковром багажника. Прикрепите другой конец к отрицательному разъему SABA.
15) Мы также присоединяем провода PLUS и PEM к соответствующим разъемам SABA. И подключите Цветы от нашего конвертера к САБУ.
Вот фото как он у меня в багажнике.
16) Включите зажигание, выключите радио и наслаждайтесь БАСОМ 8) ТЫСЯЧЕ МОЛЧАТЬ!
(не забывайте о радио-эквалайзере, прежде чем установить все к нулю, и поверните сабвуфер к своему уху. чтобы не лаять на бас. ТАКЖЕ О НАСТРОЙКЕ ВАС УЖЕ ИСТОРИЧЕСКАЯ ИСТОРИЯ))))).
Всем, кому я помог, тыкай в ЛИЦО.
P / S = Это верно, без каких-либо дополнительных затрат, и замена нашего головного устройства может быть инвестирована в наш RYUSHA SABIK! Спасибо вам всем!
Штатный звук в Рио просто обалденный, не ожидал такого. В моей комплектации 6 динамиков. И все равно как-то не хватало сабвуфера, решил поставить. Сабвуфер, усилитель, проводку, предохранитель-колбу я снял со своей прошлой машины перед продажей. Возникло небольшое препятствие, на штатной магнитоле нет выходов под усилитель. Менять магнитолу я не хотел, хотелось оставить заводской вид, а ставить магнитолу на андройде ради выходов на усилитель такое себе мероприятие. Функционал штатной магнитолы меня устраивает, главное что есть USB и AUX. Был приобретен самый простой преобразователь сигнала высокого уровня в низкий — ARIA HL-2C на авито за 300 рублей. Купил провода ШВВП 2х0,5, чтобы подключить к задним динамикам преобразователь. Принялся за работу. Провода начал протаскивать с багажника.
Подключаем провода от преобразователя к проводам от задних динамиков, они находятся на центральной стойке с каждой стороны. С водительской стороны витая пара — белый и черный провода. С пассажирской стороны витая пара — желтый и черный провода.
Плюс и управление тащил с водительской стороны по порогу вдоль заводского жгута проводов.
Далее плюс тащим к аккумулятору
Протаскиваем провод управления к магнитоле над приборной панелью, упаковывем его в защитную гофру, что его нигде не перетерло.
Провод управления я решил подключить к проводу ACC+
Для этого смотрим распиновку разъемов магнитолы. ACC+ находится на разъеме В — 11ый пин
Вот этот разъем В, нам требуется подсоединить провод управления к коричневому проводу (11ый пин). У вас цвет провода может быть другой.
Установка завершена. В процессе установки узнал, что магнитола может работать и без ключа в замке зажигания, надо просто нажать на кнопку ее включения. Т.е. если включаю магнитолу без ключа в замке зажигания, то усилитель на сабвуфер работать не будет, а если ключ поверну в режим ACC или зажигания, то усилитель будет работать.
Появилась новая проблема, от сабвуфера начала дребезжать задняя полка, если кто-то проклеивал ее, поделитесь, пожалуйста, ссылками на запись.
Прошло какое-то время после продажи прошлой машины, а всю проводку, сабвуфер и усилитель перед продажей я снял и все это дело пылилось в гараже.
Стало как-то скучно ездить и решил все это дело установить в автомобиль.
Пока "временно" я в раздумьях что ставить вместо штатного ГУ, было решено подключится через преобразователь уровня к штатной ГУ
Итак что мы имеем:
1) Усилитель: Kicx AR 1.350
2) Сабвуфер: Sony XS-GTX121LT ( так же временно, на будущее, после Нового года хочу сделать подарочек себе и взять новый саб и новое ГУ )
3) Хорошие межблочники (уже щас не помню какой марки, но еще на прошлую машину брал хорошие и дорогие!)
4) Предохранитель
Докупил:
1) Преобразователь уровня (для подключение к штатному ГУ) Mystery MAD-HL
2) Так же решил взять новые силовые, взял 6м Пвшки (ПВ3, 35 квадратов), дешево — (нежели развод автомобильных проводов 0GA, где платишь за бренд) и сердито!
3) Так же 10 метров гофры для силовых проводов
4) Новый акустический провод для сабвуфера
5) Ремут провод
6) Стяжки, клеммы, термоусадку, изоленту
И пошел разбирать машину, по левой стороне решено было пустить силовой, по правой межблочники
от аккумулятора вышел в салон через заводское отверстие
далее тянул по порогу
так же еще из немаловажных для меня моментов, было чтобы провода и вообще вся инсталляция не проглядывала не где! только у аккума и у усилка!
по силовому: тянул по порогу, далее по задней арке (под обшивкой), до верхней обшивки (полки задней) там в отверстия и уже принимал в багажнике в первых отверстиях и далее к плафону уже на выход)
Как идет отметил красными полосками на фото!
как уже говорил межблочники по правому порогу
(1) Далее встал момент, за что цеплять -"минус", полазив немного нашел дырку под спинкой заднего дивана!
(конкретно я брал по левой спинке, чтобы в дальнейшем вывести его к силовому + "плюсу", чтобы они вышли вместе в одном месте)
дырочку зачистил с 2х сторон, смазал и через болт закрепил нашу массу!
(2) Далее вопрос встал по ремуту! (включение усилителя при включении магнитолы)
видел многие тянут провод от магнитолы, кто-то отрывает потолок и там как-то крепят (мне показалось это очень не удобно), я чуть отодвинул обшивку потолка, тестером нашел + который появляется на антенне при включении, проследил куда он дальше идет!
А идет он так же по левой стороне (пометил красненьким), к нему запитался и все.
Наши провода выведены, усилитель я закрепил наверх ( чтобы 1. не занимать место, 2. чтобы была возможность быстро скинуть сабвуфер для перевозки грузов)
Вы спросите как ты его повесил, ты же закрыл плафон освещения!
Отвечаю — плафон уже не действующий, так как я сделал новое освещение в багажнике, посмотреть можно — здесь!
так же у моего усилителя был регулятор, что очень конечно помогает когда едешь с родней или женой (выключил и как будто нечего нет)
(3) Регулятор я провел в подлокотник
(4) Далее подключение к ГУ
снимаем верхний козырёк приборки, только после этого мы можем снять панель с ГУ
цепляем наш преобразователь уровня к следующим проводам:
я выбрал задние динамики!
Это у нас получается:
Задний правый динамик ( желтый +, черный — )
Задний левый динамик ( белый +, черный — )
после стяжками я закрепил сам преобразователь, предварительно обклеил его шумкой "чтоб не дребезжал", подключил в него межблочники и установил ГУ обратно.
(5) Далее силовой провод + я подключил понятное дело к + 😀 слегка надрезав пластмассовую крышку чтобы она закрывалась
Предохранитель я закрепил на крышку блока предохранителей (конечно можно было бы и другое место поискать, но вроде стоит хорошо, нечего не мешает и ладно! )
Ну и собственно финалочка, вид как все стоит
По мне получилось аккуратно, нечего не где не болтается и не торчит, а в багажнике если смотреть как обычно сверху, усилитель и не видно, только саб в конце.
Большой плюс в этом я считаю что 20 секунд саб снял и клади в багажник что тебе нужно!
Настройки я поставил временно такие:
Будем еще кататься, тестировать-настраивать!
А пока копим финансы на новый сабвуфер и новое ГУ, чтобы убрать этот преобразователь уровня!
Даже с такой конфигурацией и с преобразователем уровня, играет достаточно хорошо для повседнева!
ТАК ЖЕ ЗАБЫЛ ДОБАВИТЬ ЕЩЕ, предварительно была сделана ШВИ задней полки, чтобы не дребезжала!
Подробнее можно ознакомится — ЗДЕСЬ!
Всем спасибо, надеюсь мини инструкция кому-нибудь поможет, а так же тем кто боялся до сих пор устанавливать, незнал что да как, ставить не ставить!
Замена штатки и установка усилителя к ШГУ
Динамики обошлись в 4100 и усилитель 4000. Так же понадобятся кольца и провода. Кольца брал 17 мм + выпиливал с плиты ОСБ. Получилось около 30 мм. Это сделано для того, чтобы динамик ничего не цеплял.
Перейдем к установке всего этого.
Для начала снимаем штатные динамики, они на клепках. Их надо высверливать. И на дверной карте нужно вырезать пластиковый бортик по контуру, иначе будет цеплять динамики.
Посадочное место оклеивал вибро изоляцией.
Далее нам понадобится преобразователь. Подключал к передним динамикам. Ничего сложного нет.
Оставлю схему тут, но она не моя, брал с форума.
С разъема А нам понадобятся: 13(+ левый), 14 ( — левый), 15 (- правый), 16 (+ правый). С разъема Б: 10 (постоянный +, на B+ в преобразователе), 12 (минус на преобразователе), (ремоут от преобразователя до усилителей, тк преобразователь сам включается при подаче сигнала с колонок и включает усилители)
Оставил его прям в шахте, о чем пожалел! Наводки? — Да, они есть. Буду переносить к усилителю в багажник.
Перейдем к проводке. Брал ПУГВ-25кв на силовые провода. В двери брал ШВВП 2х0.75. RCA — Недорогие, фирма Predator.
Так же брал гофру, клеммы и термоусадки.
Силовой провод от АКБ заводил в заводскую заглушку, места там достаточно, 25 квадратов провод пролетел!
Так закрепил предохранитель
Про разбор пластика писать не буду, там ничего сложного, все на клипсах.
Силу вел по левой стороне, RCA и остальные провода по правой.
Изначально хотел повесить усилитель на заднюю полку, но позже ушел от этой идее, так как это сложно. Тросики багажника очень мешают и если делать, то нужно полностью закатывать фанерой багажник. А это сильно уменьшит его. Усилители будут сильно низко висеть, поэтому передумал и пришел к решению, что буду вешать на спинку. Вытащил пластик с сиденья, вырезал по нему же лист ОСБ и на проволоку приделал к сиденью.
Далее, начал прикидывать, как красиво расположить усилитель.
По итогу получилось так.
А так, я ездил целую неделю! Так как времени не было повесить усилитель

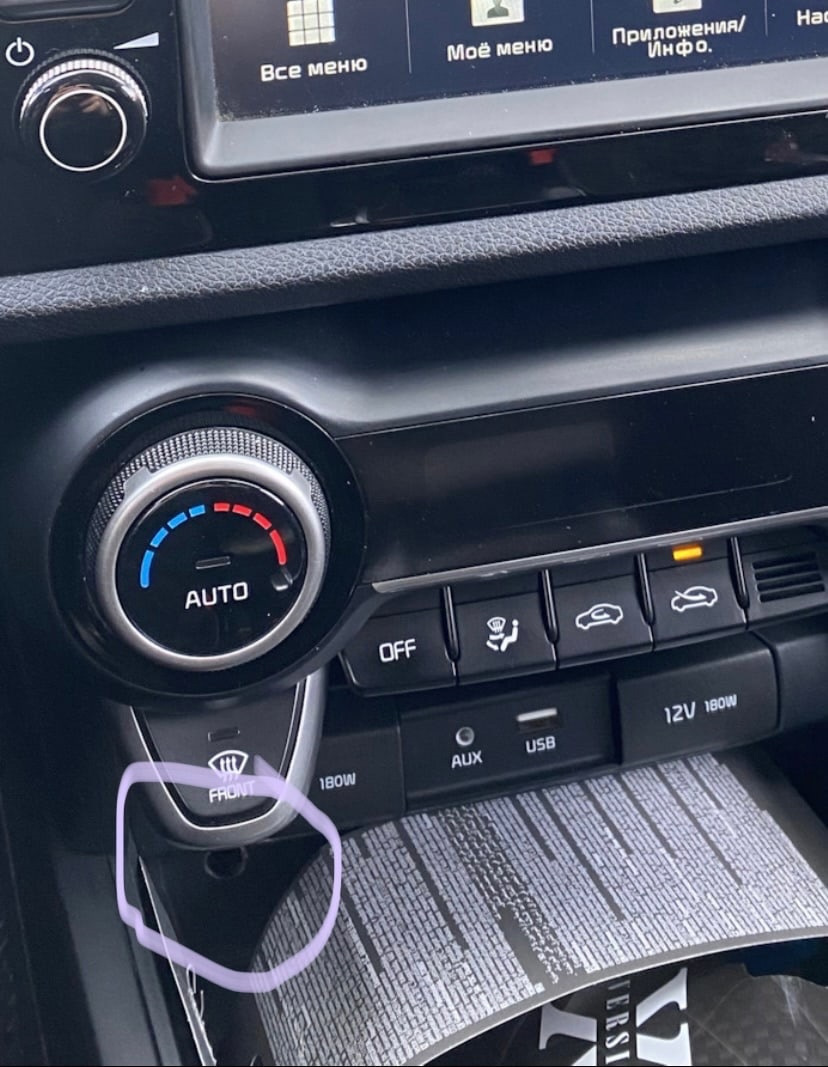

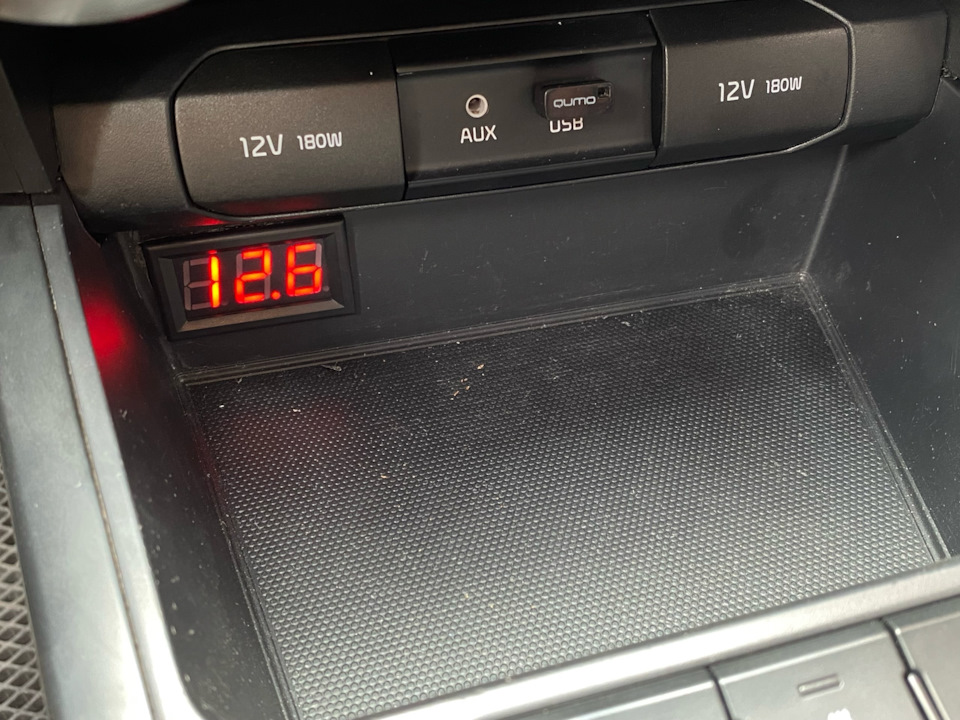

Следующий момент. У меня в панельке где юсб было отверстие от прошлого владельца. Думал чем же его закрыть и пришла мысль — вырезать под вольтметр. Возможно колхозно, но лучше чем дыра!
Вольтметр подключал на прямую к АКБ. Ремоут брал от усилителя.
Теперь расскажу про некоторые моменты в моей установке.
1. Штекера в дверях сверлил. Сверло 3.5. У меня не полная комплектация и пустых мест там с головой.

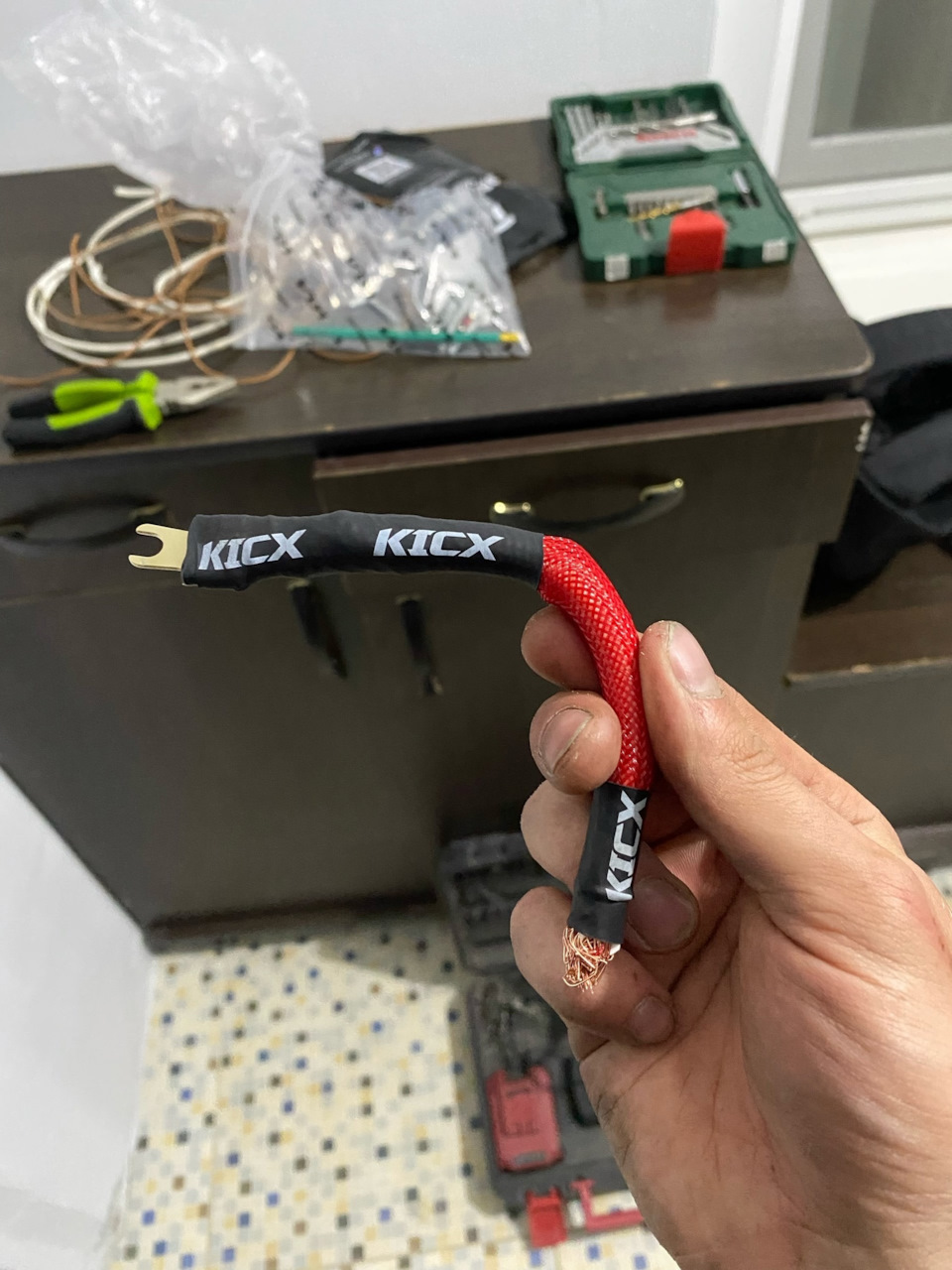

2. Если кто-то увидел, то я сразу поставил дистрибьютер. Его поставил, т.к буду ставить сабвуфер, фронт очень сильно перебивает. Не хватает низов.
3. Задние динамики не менял — и не вижу смысла. Если поставить хороший фронт с сабвуфером — задние динамики не нужны в принципе.
4. Наводки есть. Нужно переносить преобразователь к усилителю.
5. Двери не резал. Динамик с проставками встает хорошо, обшивка полностью защелкивается, стекло полностью опускается, ничего не цепляет.
6. От капота до багажника провод проложен в гофру. В багажнике по 50 см сделана "змейка". Просто для красоты.
7. Усилитель не выключается сразу при выключении зажигания от ШГУ — Да. Он выключается через 5 минут после выключения зажигания.

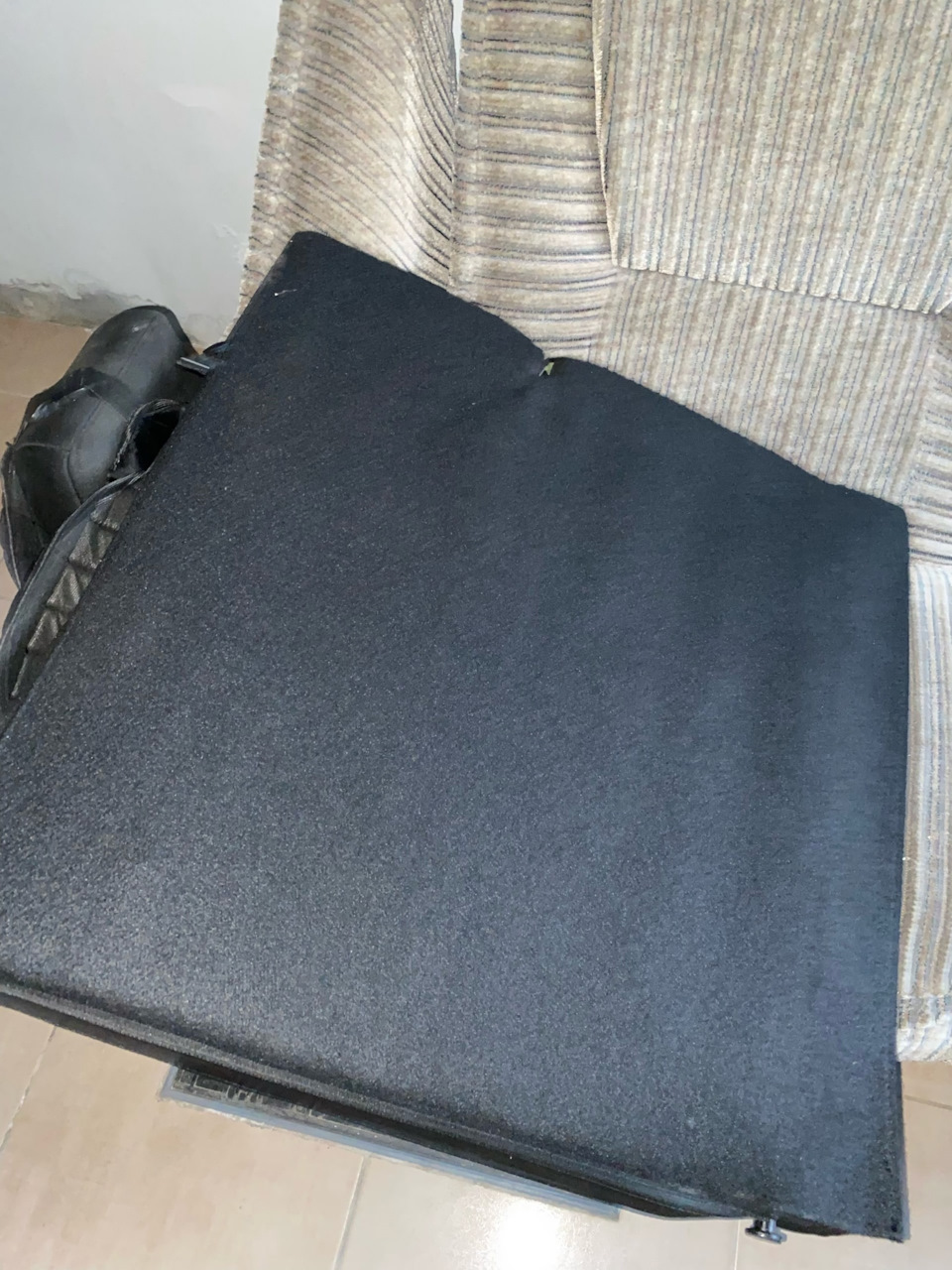

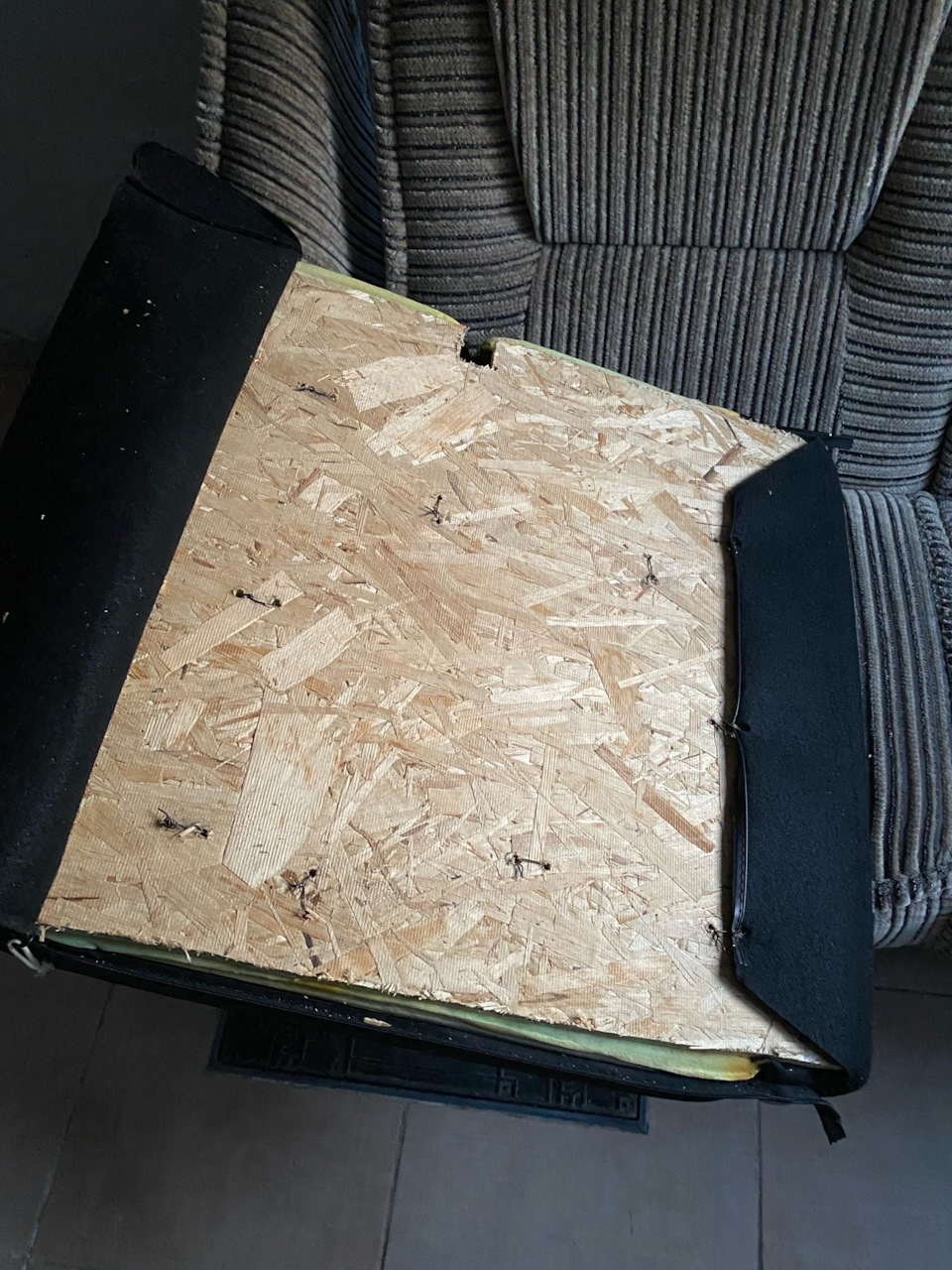

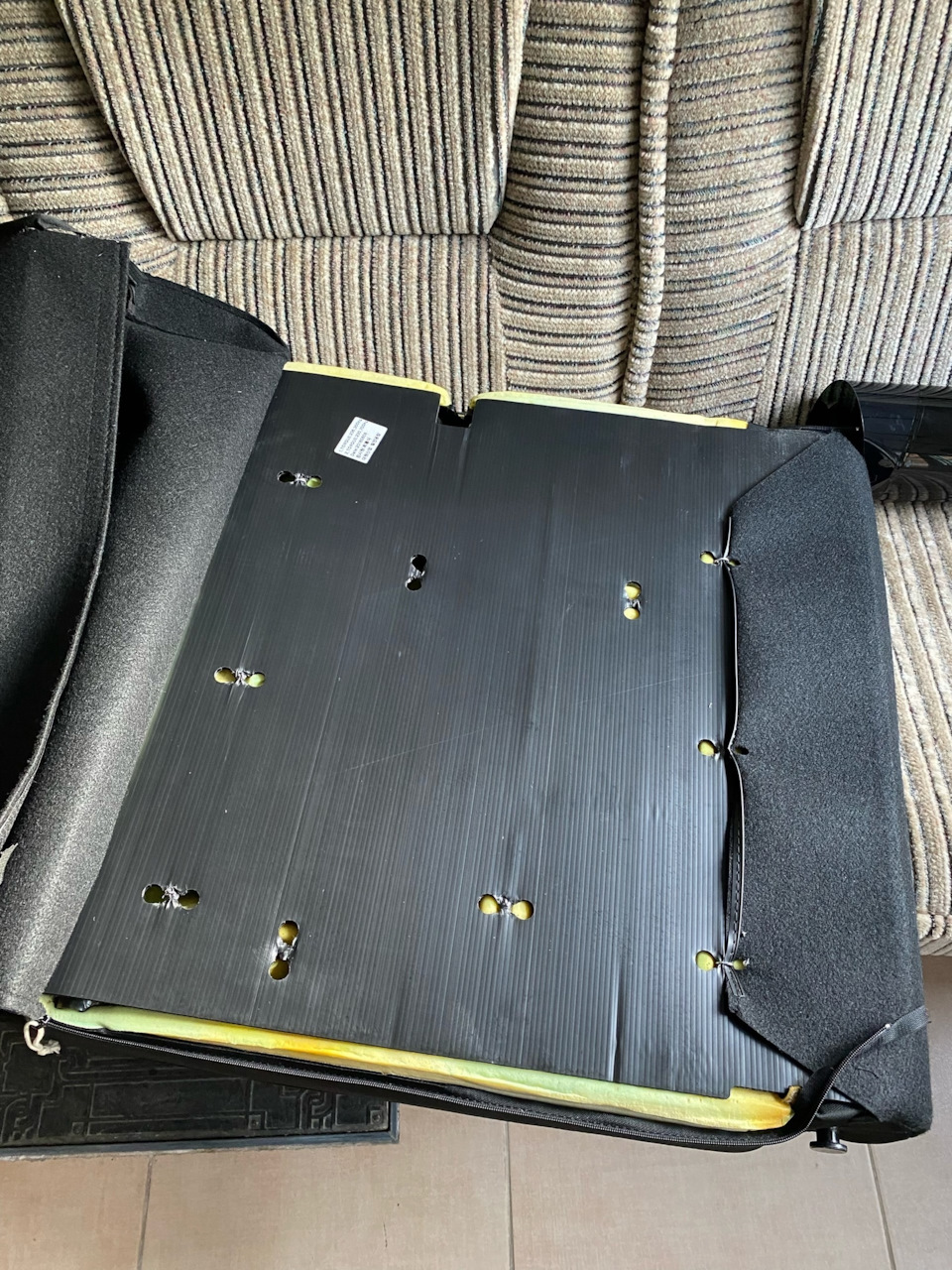

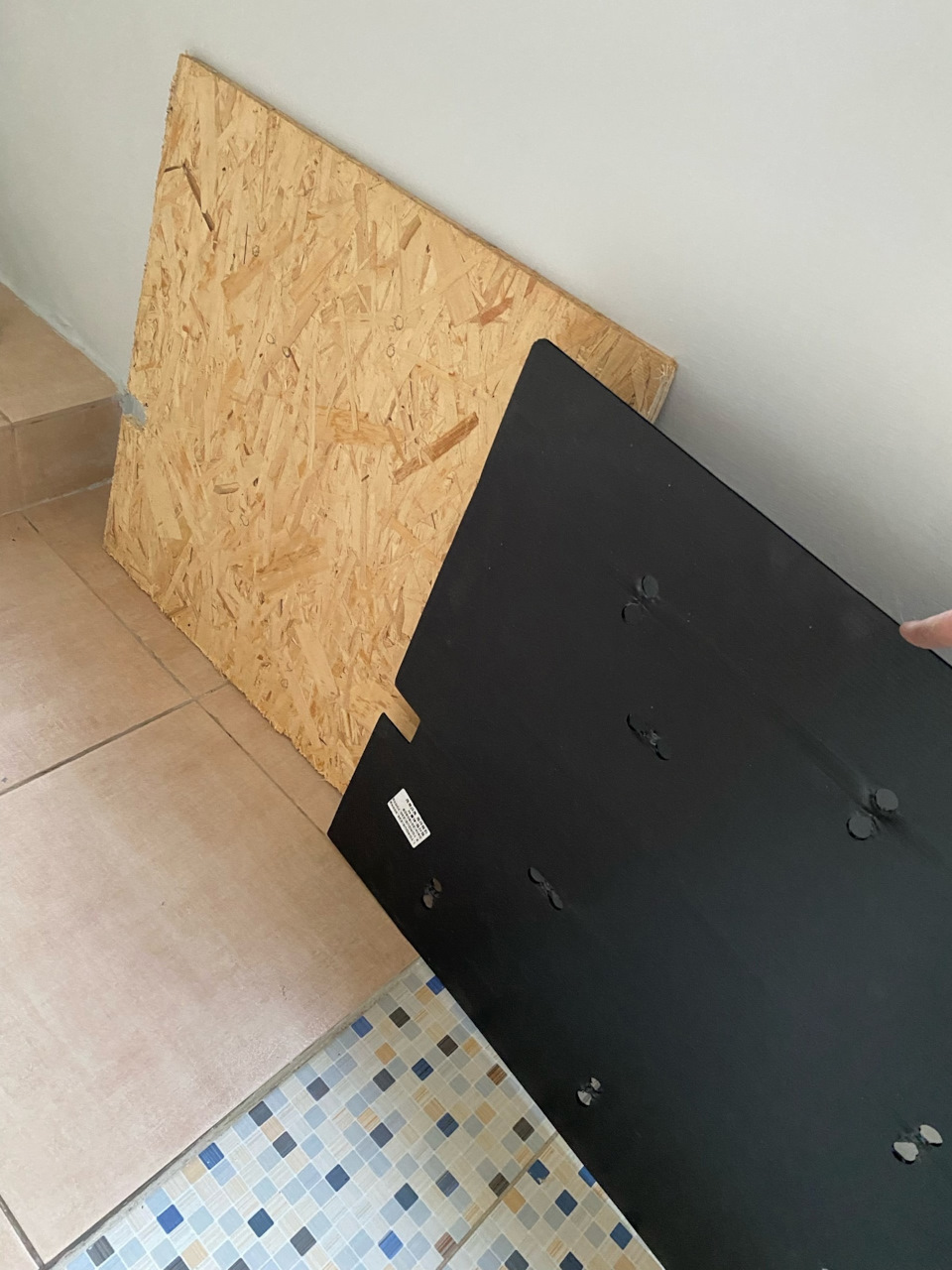

8. Спинка не защелкивается — не делайте в притык лист фанеры, как сделал Я. Буду переделывать, когда буду подключать моноблок.
9. ШГУ менять не хотел, поэтому подключено через нее. Через андроид проще.
По итогу. По деньгам вышло около 15 000, по времени — неделя. Так как делал вечерами по 2ч в день. Музыка играет, громко и чисто, но очень не хватает низов. Двери я пока что не шумил, чуть позже займусь этим. Так как некоторые треки играют как "в банке". Нету вибры/шумки и резонирует дверь от этого такой результат. Делать ШВИ дверей нужно обязательно при замене штатки.
КАК ПОДКЛЮЧИТЬ УСИЛИТЕЛЬ К ШТАТНОЙ МАГНИТОЛЕ КИА РИО 4
Для подключения усилителя к штатной магнитоле KIA Rio 4 необходимо выполнить несколько простых шагов.
Во-первых, найдите разъемы на задней панели магнитолы. Обычно это RCA-разъемы для подключения аудиоустройств.
Во-вторых, возьмите специальный адаптер, который позволяет подключать усилитель к штатной магнитоле. Подключите его к разъемам магнитолы.
После этого, подключите аудиокабели от усилителя к соответствующим разъемам адаптера.
Наконец, установите и настройте усилитель в соответствии с вашими предпочтениями.
Подключаем усилитель к любой штатной магнитоле.
Kia Rio 2018 года. Установка аудиосистемы, подключенный к ШГУ.
КИА РИО 4 подключение сабвуфера без разбора торпеды. А что так можно было. ������
Включение камеры заднего вида KIA по кнопке в любой момент времени �� активация функции DRVM
Kia Rio замена акустики и установка усилителя. Автозвук за 21 тыс. рублей
Как подключить усилитель к штатной магнитоле.
Как подключить усилитель к штатной магнитоле, если нет тюльпанов RCA
Процесс установки сабвуфера на штатную магнитолу KIA RIO и аналогично на Hyundai Solaris
