Замена ремня ГРМ Опель Астра Н Z16XER

Замена ремня ГРМ Опель Астра Н Z16XER имеет свои особенности. Об этих особенностях вам необходимо знать, если вы самостоятельно собираетесь поменять ремень своего автомобиля. В данной статье мы перечислим все запчасти и инструменты, необходимые для проведения работ, а также разберем порядок замены ГРМ Опель Z16XER.

Когда производится замена ГРМ Опель Астра Н Z16XER?

Машина комплектуется резиновым ремнем с армированием. Согласно регламенту, ремень на указанной модели Опель должен меняться каждые 150 000 километров, что значительно превышает средний срок службы обычного ремня. Но нужно учитывать, что данные сроки актуальны скорее для европейских дорог.

Ни в коем случае не доводите ситуацию до того, чтобы двигатель Опель Астра Z16XER порвал ремень ГРМ. Обрыв повлечет за собой серьезный ущерб и в некоторых случаях потребует капремонта мотора.

Эксплуатация машины в тяжелых дорожных условиях и в суровом климате существенно сокращает срок службы запчасти. Поэтому желательно уже после прохождения 100 000 километров проверить состояние ремня ГРМ. При наличии дефектов следует незамедлительно произвести замену.

Какие признаки укажут на то, что ремень пора менять, читайте ниже.

Признаки повреждения ГРМ:

• масляные подтеки на внешней части ремня;
• заметные повреждения на торцевой части;
• дефекты на зубчатой или внешней стороне (трещины, расслоения и пр.).

Внимание! Потеки масла являются серьезным дефектом – техническая жидкость негативно воздействует на резину, повреждая ее. Появление масляных пятен может произойти вследствие разгерметизации сальников валов. Произвести ремонт следует незамедлительно.

Опель Астра H 16XER – замена ремня ГРМ своими руками

Часть действий выполняется на поднятом авто (подойдет яма или подъемник).

Каталожные номера подходящих запчастей:

• 1987949590 – ремень ГРМ Опель Z16XEP от BOSCH (STDM1168S8M24);
• EPG1592H – зубчатый ремень GOODYEAR;
• 40928881 – поликлиновый ремень SWAG;
• 278 19 – возвратный ролик ГРМ Febi;
• 277 92 – ролик натяжителя Febi.

Инструменты для работ:

• комплект ключей и головок TORX;
• накидной ключ 12-ти гранный 19 мм;
• ключ-шестигранник 6 мм;
• торцовая головка на 11.

Порядок замены ГРМ Опель Астра H 1 6 Z16XER:

• Снять с правой стороны автомобиля переднее колесо и брызговик мотора.
• Демонтировать ремень привода вспомогательных агрегатов – чтобы это сделать, нужно провернуть ролик натяжителя против часовой при помощи ключа.
• Достать воздушный фильтр – для этого нужно ослабить хомут крепления рукава воздуховода к фильтру, снять рукав с патрубка, и отсоединить болты, удерживающие фильтрующий элемент.

• Поршень 1-вого цилиндра перевести в верхнюю мертвую точку – метки валов находятся в горизонтальной плоскости друг напротив друга (см. рисунок ниже).

• Выкрутить 2 болта передней крышки привода, после чего убрать саму крышку.

Внимание! В случае, когда ремень менять не предполагается, необходимо перед снятием маркером нарисовать стрелки, указывающие, в какую сторону он вращался. Это делается в связи с тем, что зубья внутренней поверхности ремня «прирабатываются» к шкивам работающих валов. Если поставить ремень в обратном направлении, он исчерпает свой ресурс значительно быстрее.

• Снять шкив коленвала, выкрутив его болт.

Это нужно знать! Болт шкива коленвала затянут большим моментом. Чтобы коленвал не проворачивался во время снятия крепления, необходимо, чтобы второй человек, находясь в салоне, включил 5-ую передачу и нажал тормоз.

• Снять натяжной ролик ремня вспомогательных агрегатов.

• Снять нижнюю крышку ГРМ.

• Выкрутить, но не до конца, крепеж промежуточного ролика.

• Чтобы убрать натяжение ремня ГРМ ключом «А», нужно до конца прокрутить ролик по направлению хода часовой стрелки (вы почувствуете сопротивление от пружины) и, не убирая ключ, снять болт и демонтировать промежуточный ролик.

• Снять зубчатый ремень со шкива коленвала и достать его из системы.

• Снять натяжной ролик, выкрутив удерживающее его крепление, и заменить деталь.

Это нужно знать! Во время проведения работ нужно менять натяжной и промежуточный ролики ГРМ – срок работы этих деталей ненамного превышает период использования ремня, а для того, чтобы поменять их после, придется вновь повторять все шаги по разбору авто, что отнимет много сил и времени.

Ставим замену:

• Установочные метки валов должны совпадать.
• Ремень надеть на зубчатый шкив коленвала, ведущую ветвь пустить за промежуточным роликом, затем, натянув ремень, надеть его на шкивы распредвалов.
• Заднюю ветвь пустить за натяжным роликом, заранее провернув его по часовой до конца.

Внимание! Когда натяжной ролик перестанет испытывать влияние извне, деталь под воздействием пружины встанет в нормальное для корректной работы положение.

• В хвостовик коленвала вкрутить болт шкива, затем прокрутить коленвал на 2 оборота – благодаря этому появится нужное натяжение. Установочные метки валов при этом должны совпасть.
• Если метки не сошлись, нужно заново установить ремень.

На этом замена ремня ГРМ Опель Астра Н Z16XER считается оконченной. По завершении установки нового ремня необходимо поставить снятые ранее запчасти на место и проверить работу двигателя.

замена ремня грм

Всем Привет!Пробег 90000 км, принято решение поменять ремень грм и ролики.Заказывал ролики комлектом на exist взял ina 530 0450 09 стоимость 2,832 рубля, почитав отзывы узнал что они с завода стоят.Ремень оригинальный GM это gates, поэтому не стал переплачивать за маркировку GM заказал gates 5603XS стоимость 1,414 рублей(для информации, оригинал, тотже самый gates но только с маркировкой GM стоит 2,000 рублей).Подождав пару дней запчасти приехали, не стал затягивать с заменой и направился в гараж!Начинаем, домкратим, снимаем правое переднее колесо

откручивем защиту пластиковую(грязевую).Далее переходим на подъкапотное пространство и снимаем пластиковый кожух ремня, воздушный филт, ремень генератора

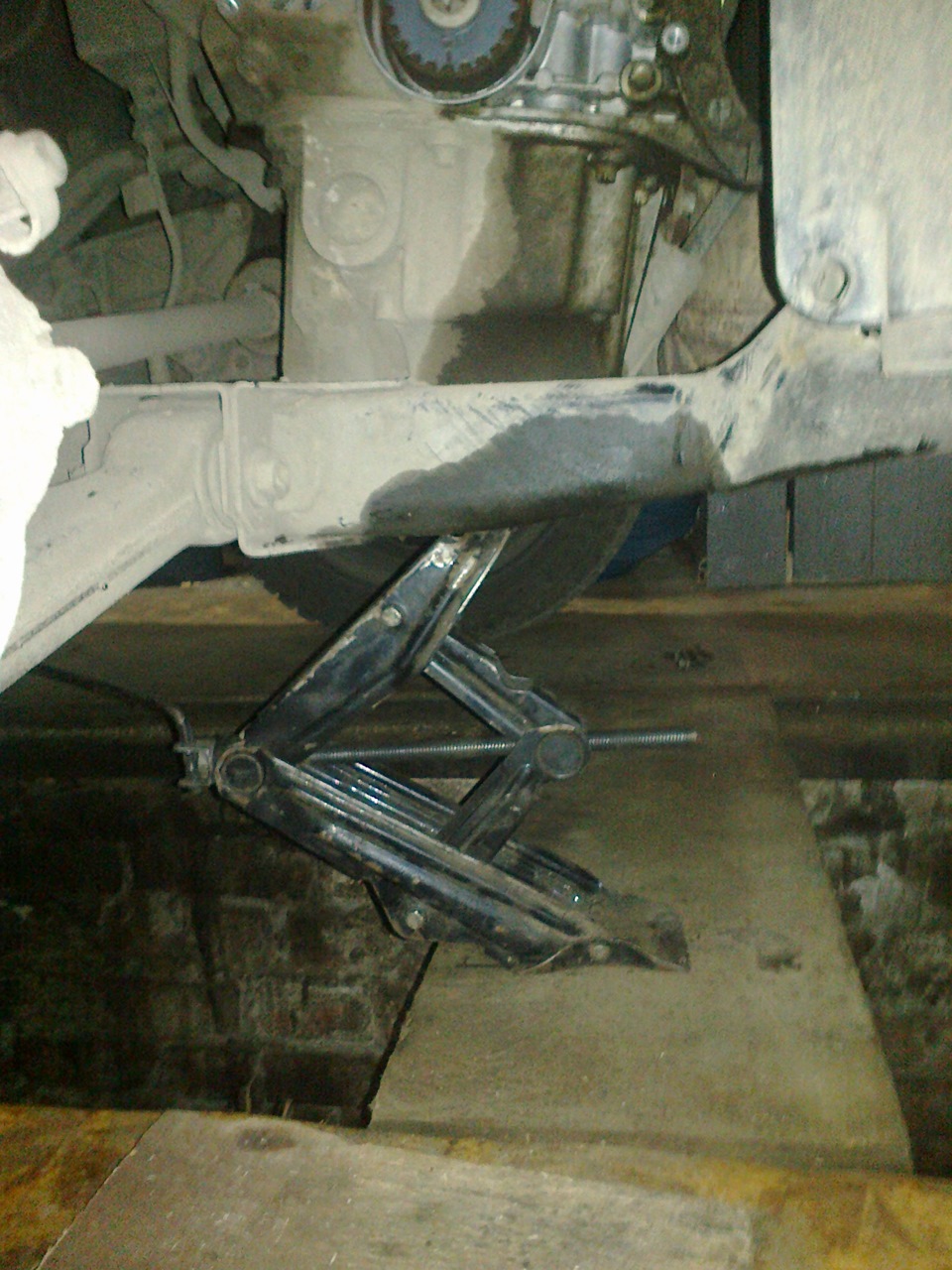

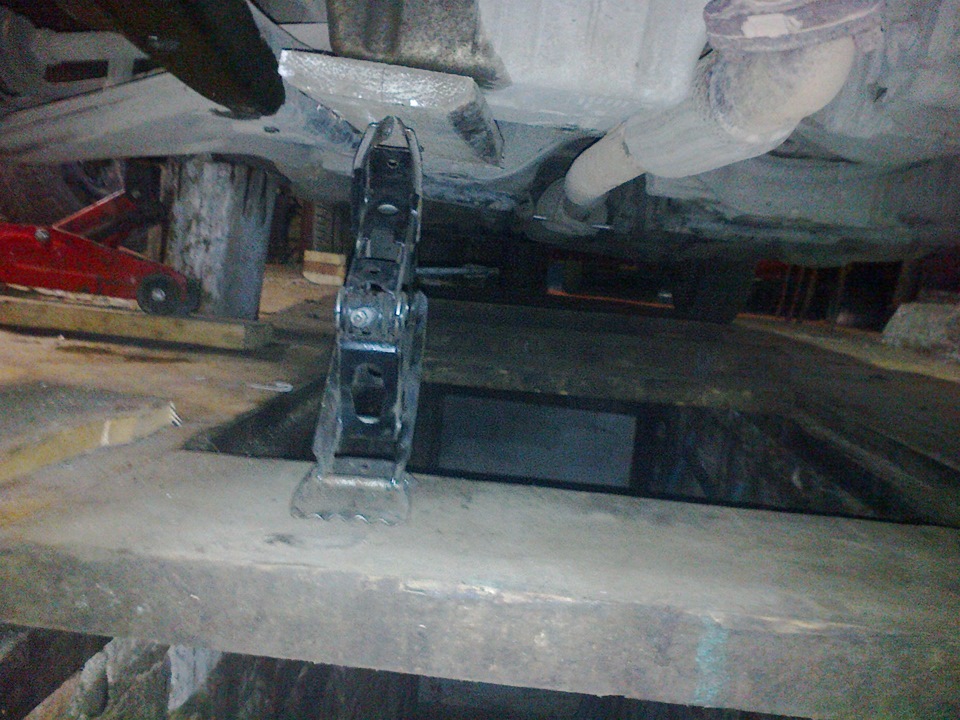

снимаем натяжной ролик ремня генератора и нижнею часть защиты ремня грм, далее лезем в смотровую яму, откручиваем защиту двигателя и домкратим мотор, подложив предварительно под поддон брусок

,вылезаем из ямы откручиваем кронштейн крепления двигателя к кузову(для этого мы домкратили мотор)прокручиваем за шкиф коленвала

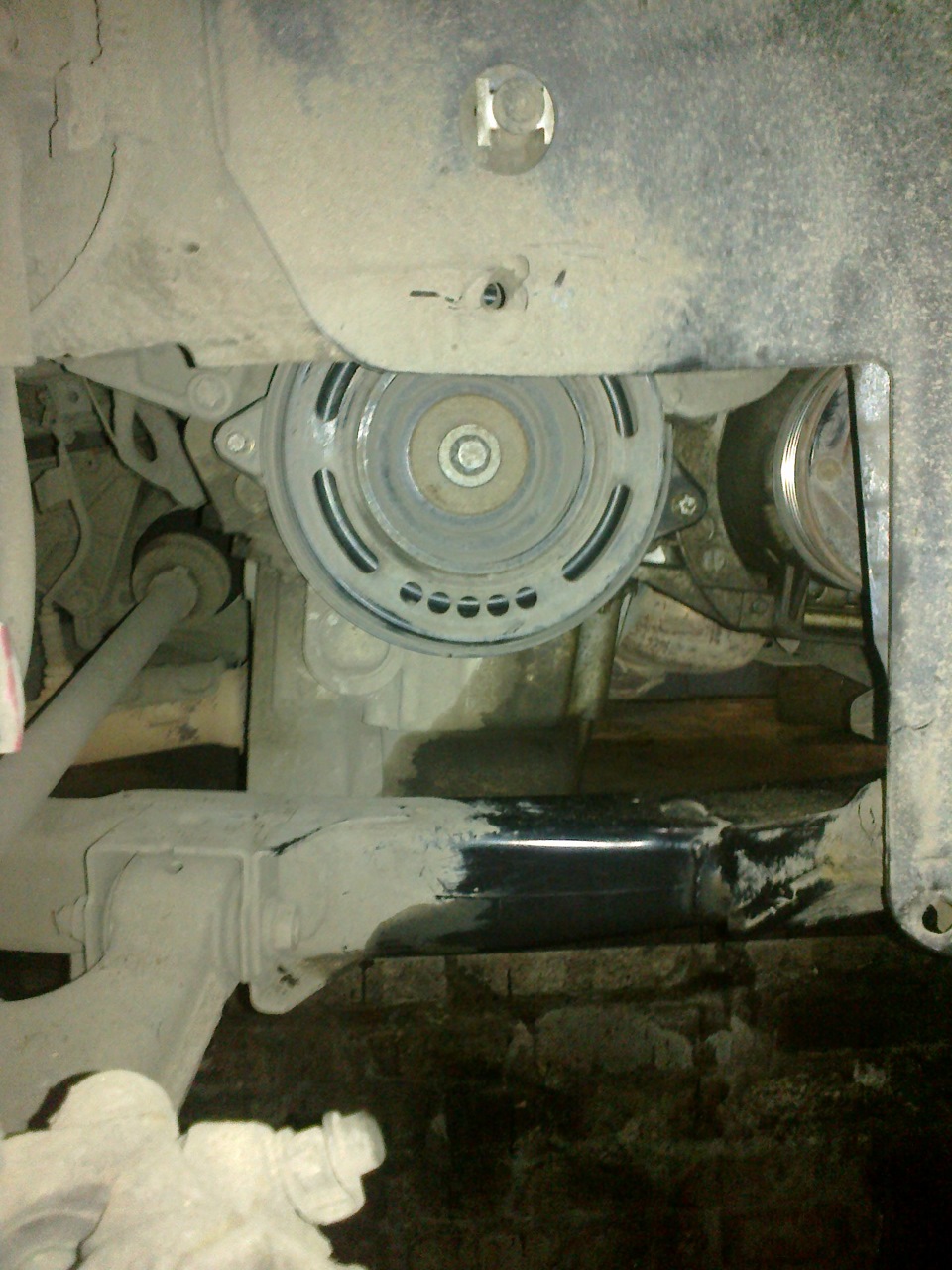

грм до совпадения меток на распредвалах.Зовём на помощь друга, который включает пятую передачу и нажимает на тормоз, мы в это время открычиваем шкиф коленвала, снимаем шкиф, проверяем нижние метки(выставляем если не на месте)

Фиксируем шестерни распредвалов(метки напротив)ослабляем натяжной ролик, снимаем ремень

Откручиваем ролики, обводной и натяжной

И что мы видим натяжной ролик маркировки litens, обводной ina(ремень меняю первый раз, ролики стоят с завода)открываю коробку с комплектом роликов ina(новый) там теже самые ролики litens и ina!Вопрос:есть ли смысл переплачивать за оригинальный комплект GM, который стоит дороже, и какие там будут ролики?Отвлеклись мы, Продолжаем, Ставим новые ролики, надеваем ремень аккуратно, следим за метками!Всё одели, проворачиваем несколько раз за коленвал, смотрим не сбились ли метки!Если всё хорошо собираем.Дело сделано, всем спасибо!

Простая замена ремня ГРМ на Opel Astra H 1,6 Z16XER

Наконец то мой старый знакомый поменял свое ржавое ведро на нормальный автомобиль и сразу приехал к нам на пост продажное ТО. Итак, мы имеем Opel Astra H 1,6 Z16XER замена ремня ГРМ, роликов, масла и фильтров.

Инструмент и приспособления

Поскольку это опель то нам понадобится помимо обычных ключей еще и головки Torx, но они давно уже есть в каждом наборе инструментов. Так же сделаем фиксатор муфт изменения фаз газораспределения из болта на восемь и двух шайб, если кому-то этот способ кажется ненадежным, то можете купить фиксаторы в любом интернет магазине всего за 950 рублей. Оговоримся сразу, что если автомобиль оборудован МКПП, то трудностей не будет, а вот если робот, то придется либо мастерить фиксатор коленвала, либо использовать пневмогайковерт. Помпу не меняем поскольку она приводится в действие ремнем генератора. На замену ремня ГРМ было потрачено полтора часа и одна кружка чая.

Собственно, сам пациент.

Под капотом двигатель объемом 1,6 литра по имени Z16XER.

Пошаговая инструкция

Для начала отсоединяем воздушный фильтр с патрубками от дроссельной заслонки.

Снимаем переднее правое колесо, боковую пластиковую защиту и поддомкрачиваем двигатель через дощечку. Снимаем ремень генератора, ключом на девятнадцать, за специальный выступ, поворачиваем натяжной ролик, тем самым ослабляем ремень. На фото он уже снят.

Снимаем подушку двигателя.

Снимаем верхнею защитную крышку ремня ГРМ.

Снимаем среднею часть пластиковой защиты.

Выставляем верхнею мертвую точку

Проворачиваем коленвал за болт, обязательно по часовой стрелке, до момента совпадение меток на шкиве коленвала и нижней защиты.

Видно не очень, но найти их не составит труда.

Вверху на муфтах распредвалов метки тоже должны совпасть.

Откручиваем болт шкива коленвала. Если трансмиссия ручная, то проблем особых эта процедура не составит. Подставляем под колеса упоры, включаем пятую, в тормозной диск под суппортом вставляем специально обученную отвертку и легким движением руки откручиваем болт. А вот если робот как в нашем случае, то тут нам помогает гайковерт, ну а если токового не имеется мастерим фиксатор шкива коленвал. В уголке сверлим две дырки на восемь и вставляем туда два болта затянув их гайками, эти болты в итоге вставляем в отверстия в шкиве. Размеры вы получите сами, померив расстояние между дырками. На фото фиксатор изображен схематично, красным прямоугольником, отверстия можно использовать любые.

Снимаем шкив и нижнею защиту ремня ГРМ. Слева мы видим натяжной ролик, справа обводной.

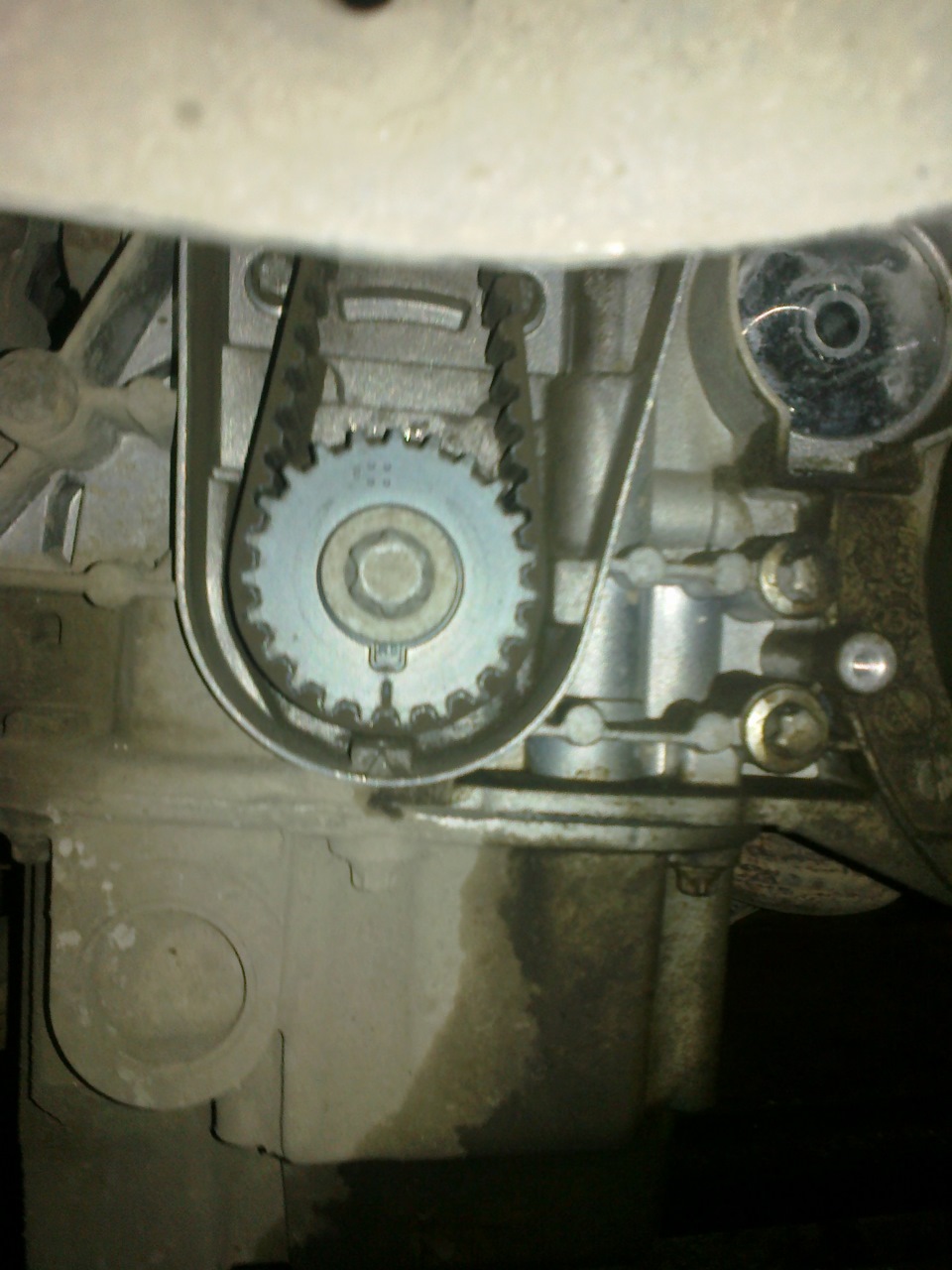

Проверяем метки распредвалов и, если они ушли подводим их. На звездочки коленвала метки в свою очередь тоже должна совпасть.

На распредвалы устанавливаем наш русский фиксатор и помечаем старый ремень, на всякий случай.

Можно приобрести специальные фиксаторы, найти их можно на Али или на Всеинструменты.ру.

Получится вот так.

Шестигранником поворачиваем натяжной ролик ремня ГРМ против часовой стрелки, тем самым ослабляя ремень и снимаем ремень и ролики.

Установка нового ремня ГРМ

Ставим на место новые ролики, причем у натяжного ролика имеется выступ, на корпусе, который должен попасть в паз при установке.

Еще раз проверяем все метки и устанавливаем новый ремень ГРМ, сначала на звездочку коленвала, обводной ролик, распредвалы и оттянув натяжной ролик на него. Не забываем про направление вращения указанное на ремне. Снимаем наш фиксатор.

Проверяем метки и установив на место нижнею защитную крышку и шкив коленвала проворачиваем двигатель два оборота и снова проверяем все метки. Если все совпадает, устанавливаем все оставшиеся детали в порядке обратном снятию. В принципе нечего сложного тут нет, главное внимательность.

Замена ремня грм на Опель Астра Н своими руками: инструкция, фото, видео

Ремень ГРМ Opel Astra H – один из важнейших элементов двигателя автомобиля. Раскрываем особенности его эксплуатации, причины обрыва привода, его последствия и способ замены.

Привод газораспределительного механизма (ГРМ) Astra H это зубчатое кольцо из резины, основная деталь механизма газораспределения. Помимо основной своей функции ремень является приводом для масляного насоса и, на некоторых Астрах, еще и помпы. Важно производить своевременную замену ремня, потому что последствия обрыва плачевны для Астры.

Согласно регламенту Opel, замена привода ГРМ на Опель Астра H должна производится каждые 90000 км, или же 6 лет эксплуатации. Однако, рекомендуется не дожидаться предельного срока, и уж точно не перекатывать, а делать замену с интервалом в 75000 – 80000 км, или 5 лет.

Причины обрыва ремня ГРМ Opel Astra H

Если замена ремня ГРМ Опель Астра Н производилась в срок, он может оборваться по следующим причинам:

• Качество запчастей. Не стоит приобретать дешевые изделия сомнительного производства. Сэкономив на ремне, автовладелец рискует столкнуться с его обрывом, а значит с дорогостоящим ремонтом. Лучший вариант – детали оригинального производства.
• Качество установки ремня ГРМ. Важно чтобы он был установлен не только своевременно, но и правильно. Очень важно соблюсти все метки ГРМ Опель Астра, и правильно установить ролики.
• Условия эксплуатации Астры, и манера езды.
• Состояние роликов. Они могут быть плохо закреплены при предыдущей замене, или иметь производственный брак, а при появлении люфта ремень ГРМ перескакивает на роликах, и в итоге порваться.
• На двигателях серии XER, характерных для Opel Astra H, помпа установлена на приводном ремне, и меняется каждые 150 тысяч километров. На других моделях она имеет такой же регламент обслуживания, как у ремня, но автовладельцы часто пренебрегают заменой этой детали. А при заклинивании помпы также происходит обрыв.
• Попадание масла на привод. Масло может брызнуть сквозь прокладку клапанной крышки, или сальники распредвалов. Предупредить это можно регулярным осмотром клапанной крышки двигателя Астры на предмет масляных подтеков. В случае их обнаружении потребуется замена прокладки и сальников.

Последствия обрыва ремня ГРМ Opel Astra H

Если ремень на Опель Астра Н обрывается из-под клапанной крышки вытекает масло, и если на нем установлена помпа, то возможна протечка антифриза. На приборной панели Астры загорятся значки давления масла, чек, машина с гаечным ключом и датчик уровня масла.

Если появились подозрения на обрыв, не стоит пытаться заводить автомобиль, с механической коробкой толкая его, или взяв на трос. При попытках завести ключом, стартер будет крутиться и характерно жужжать, но больше ничего не произойдет. Астру можно буксировать до сервиса на нейтральной передаче, независимо от коробки.

Когда рвется ремень ГРМ Астры, впускные и выпускные клапана бьются о поршни и загибаются. Также в зависимости от фазы газораспределения скорости движения автомобиля могут повредиться поршни и стенки цилиндров.

Замена ремня ГРМ Opel Astra H своими руками

Это трудоемкий процесс, но выполнить замену привода ГРМ Астры можно своими руками.
