Обзор счетчиков моточасов

В большинстве автомобилей штатно установлен только один прибор, позволяющий оценивать интервалы между техническими обслуживаниями — это одометр, то есть счетчик пробега. Именно на пробег в основном ориентированы регламентные сроки технического обслуживания автомобиля, которые указывают автопроизводители в сервисных книжках.

В то же время, как известно, не для всех узлов и агрегатов автомобиля данные о пробеге дают объективную информацию об наработке или остаточном ресурсе. Так, если для подвески, трансмиссии или тормозной системы пройденный километраж еще может служить более-менее точной оценкой, то для ряда других агрегатов и систем, таких как двигатель, топливный насос, ГУР, электрооборудование, показатель пробега менее точен. Действительно, 1000 км, пройденные в условиях городского движения, занимают гораздо больше времени, чем те же 1000 км, пройденные по трассе. Ведь двигатель работает в любом случае, проехали вы 100 км за один час по трассе или простояли этот же час без движения, например, в городской пробке.

Поэтому, весьма полезно располагать информацией об истинной наработке автомобиля не только в километрах пробега, но и в моточасах, то есть фактическом времени работы автомобиля. Это позволит более корректно планировать интервалы технического обслуживания, например, сроки замены моторного масла, воздушного, топливного и масляных фильтров.

Для учета фактического времени работы автомобиля применяются специальные устройства — счетчики моточасов. Промышленностью КНР выпускаются счетчики нескольких видов, и в этой записи рассмотрим основные из них, а также я покажу, какие я приобрел для себя.

По-правильному, хороший счетчик моточасов должен учитывать и обороты двигателя, потому что час работы двигателя на 2000 об/мин и 6000 об/мин по-разному влияют на износ и ресурс. Поэтому 1 моточас не равен 1 астрономическому часу, это нелинейный показатель. Но китайцы со своими счетчиками сильно не заморачиваются и просто считают время работы, без учета оборотов.

По большому счету, все эти устройства являются обычными счетчиками времени, активируемыми при запуске двигателя автомобиля. Принципиальная разница между ними заключается в следующем:
1) Способ активации счетчика: импульсы зажигания, вибрация двигателя, подача питания на счетчик.
2) Конструкция часового механизма: электромеханический счетчик, электронный счетчик.

Рассмотрим наиболее распространенные виды счетчиков моточасов по способу активации.

1. Счетчики, активируемые импульсами от системы зажигания.

Такие счетчики включаются, когда на их вход начинают поступать импульсные сигналы от системы зажигания. Когда двигатель останавливается и импульсы прекращаются, счетчик также останавливается. Самый распространенный способ считывания импульсов — индуктивный, когда на высоковольтный провод системы зажигания наматывается несколько витков сигнального провода от счетчика.

1. Счетчик моточасов с активацией от системы зажигания.

Плюсы таких счетчиков:
1) Наиболее точно учитывается время фактической работы двигателя (счетчик включается и выключается одновременно с двигателем).
2) Обычно такой счетчик имеет и функцию тахометра.

Минусы:
1) Необходим доступ к высоковольтным проводам.
2) Если необходимо расположить счетчик в салоне, сигнальный провод придется прокладывать в моторный отсек.
3) Необходимо настраивать счетчик под конкретную систему зажигания (4-цилиндровые, 6-цилиндровые двигатели и т.д.).

2. Счетчики, активируемые от вибрации двигателя.

Такие счетчики включаются, когда встроенный сенсор зафиксирует вибрацию от работающего двигателя. Когда вибрация прекращается, счетчик останавливается.

2. Пример счетчика, активируемого от вибрации двигателя.

Плюсы:
1) Отсутствие сигнального провода, чувствительным элементом является встроенный сенсор.
2) Часто такие счетчики имеют автономное питание от встроенного элемента и не требуют подключения к проводке автомобиля.

Минусы:
1) По отзывам пользователей, чувствительность таких счетчиков оставляет желать лучшего, то есть если двигатель при работе вибрирует не сильно, счетчик может не включиться.
2) Необходимость установки счетчика непосредственно на двигатель (например, с помощью клейкого скотча на крышку двигателя).
3) Возможны ложные срабатывания сенсора.

3. Способ установки вибрационного счетчика на скотч.

3. Счетчики, активируемые при подаче питания на счетчик.

Счетчики этого типа не имеют сенсоров или сигнальных проводов. Они включаются, когда на них просто подается питание, и отключаются, когда питание пропадает.

Плюсы:
1) Простота подключения — отсутствует сигнальный провод.
2) Внешнее питание — не требуется замена элемента питания.
3) Возможность размещения счетчика где угодно, где есть подходящее питание, хоть в багажнике.

Минусы:
1) Меньшая точность учета фактического времени работы двигателя (в большинстве случаев не принципиально).

Именно такие счетчики я приобрел для себя, они привлекли меня своей простотой. Я подключаю их к питанию от замка зажигания, и при включении зажигания счетчик начинает отсчитывать время. Так как случаи, когда зажигание включено, а двигатель не запущен, довольно редкие, такой способ учета моточасов достаточно точен.

Чтобы сравнить, для себя я приобрел два счетчика разной конструкции:

3.1. Электромеханический счетчик с активацией при подаче питания.

Очень простой счетчик с электромеханическим индикатором барабанного типа. При подаче питания 12В начинается отсчет времени. Дискретность показаний 1/10 часа, т.е. показания увеличиваются каждые 6 минут. Плюсы счетчиков с активацией при подаче питания были перечислены выше, но данный электромеханический счетчик имеет и свои специфические плюсы и минусы:

Плюсы:
1) Так как индикатор электромеханический, показания можно считывать и при отсутствии внешнего питания.

Минусы:
1) При работе довольно громко тикает (даже, скорее, щелкает) каждые 3 секунды. В тишине салона его слышно.
2) Нет возможности сброса на "0", то есть счетчик чисто накопительный.

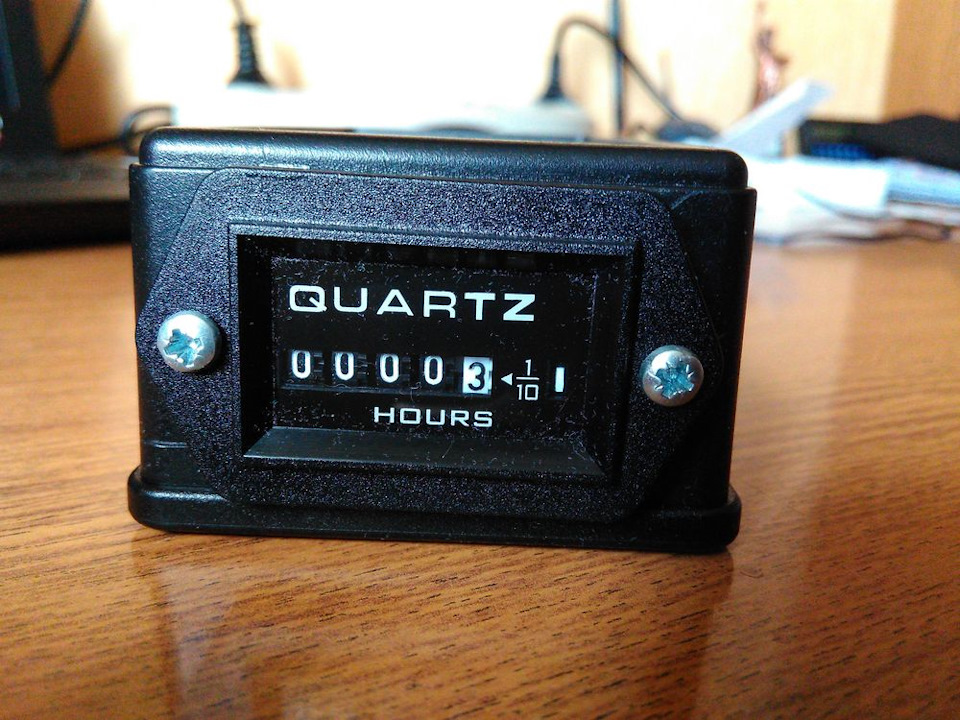

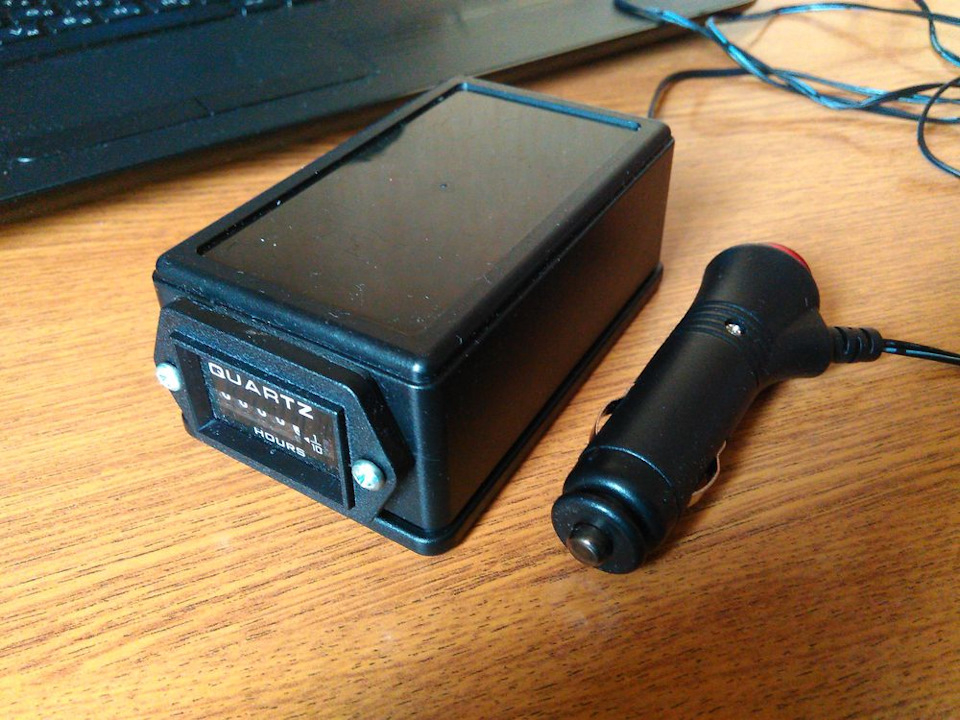

4. Электромеханический счетчик моточасов с активацией при подаче питания. 5. Активируется при подаче питания на клеммы. 6. Размеры. 7.

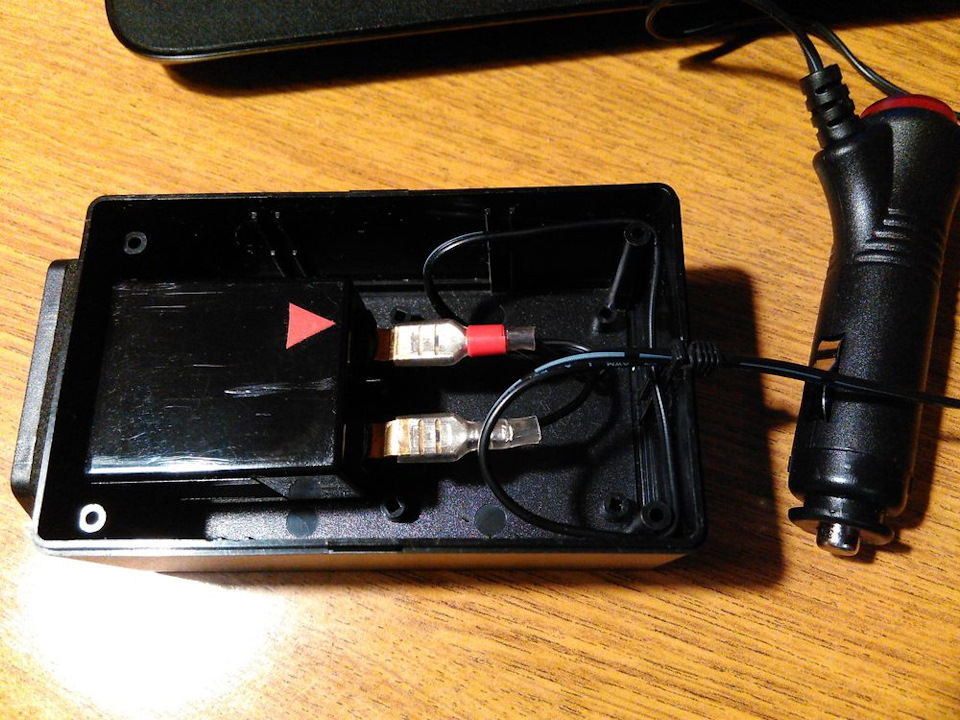

Способ крепления — двумя винтами с лицевой стороны панели. Я не стал устанавливать счетчик стационарно, вместо этого поместил его в подходящий по размерам пластиковый корпус, вывел наружу провод питания со штеккером для стандартной автомобильной розетки.

Работающий счетчик слышно, только если автомобиль не в движении и выключена музыка, дорожные шумы в движении или музыка заглушают тиканье. Но так как оно меня все равно немного раздражает, я подключил этот счетчик к розетке в багажнике, откуда тиканье не слышно.

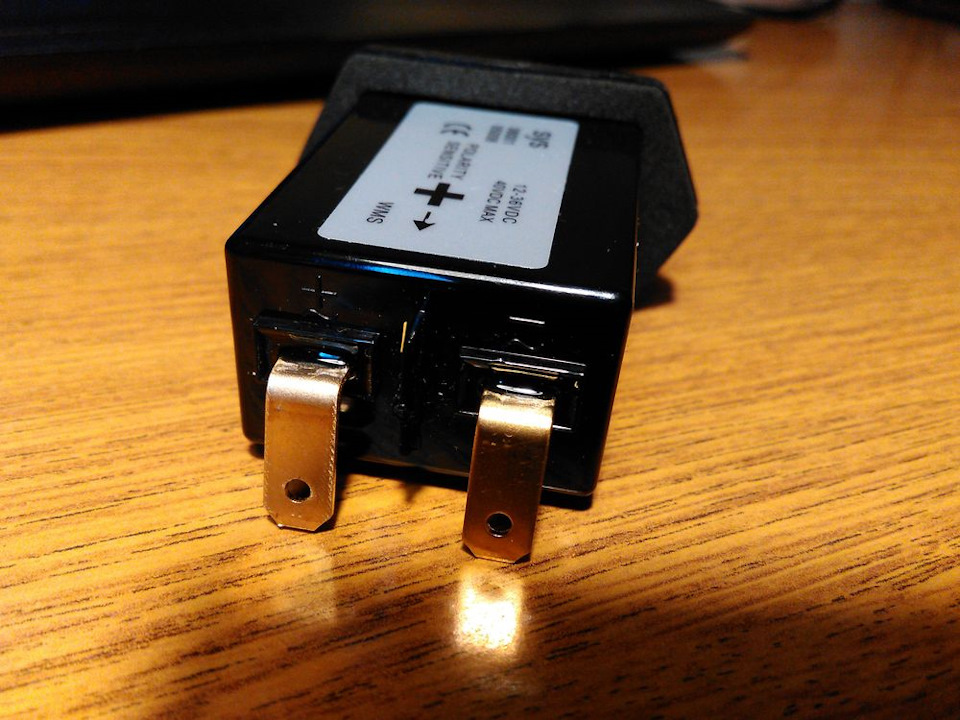

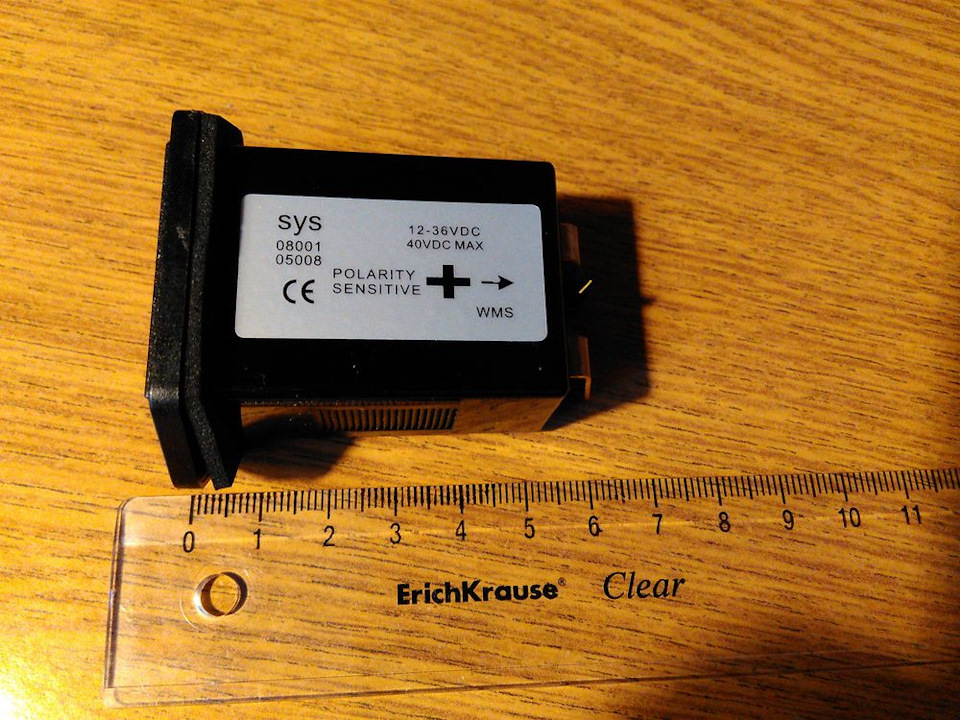

8. Корпус 100x60x40 мм. 9. 10.

3.2. Электронный счетчик с активацией при подаче питания.

Все то же самое, только счетчик с электронным индикатором. Дискретность показаний также 1/10 часа.

Плюсы:
1) Бесшумный, нет движущихся деталей.

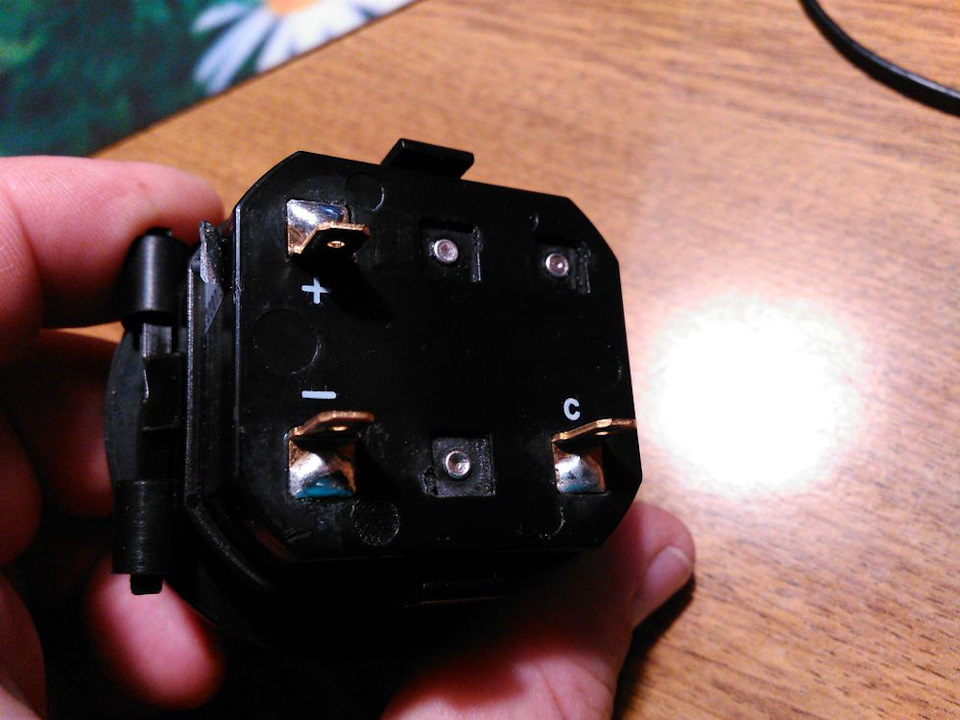

2) Есть функция сброса показаний на "0" (путем краткого замыкания клемм "C" и "-").

Минусы:
1) Нет функции накопления общего времени, то есть при сбросе на "0" общее время нигде не сохраняется.
2) Индикатор небольшой по размерам и без подсветки.
3) Для считывания показаний требуется подача внешнего питания, без питания индикатор гаснет.

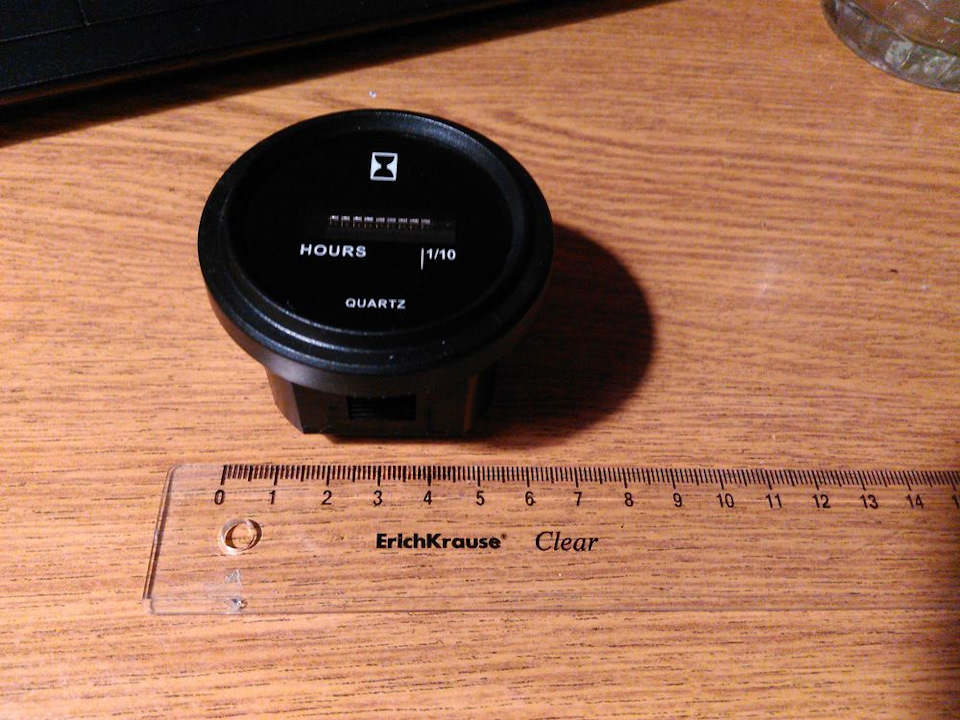

11. Электронный счетчик с активацией при подаче питания. 12. 13.

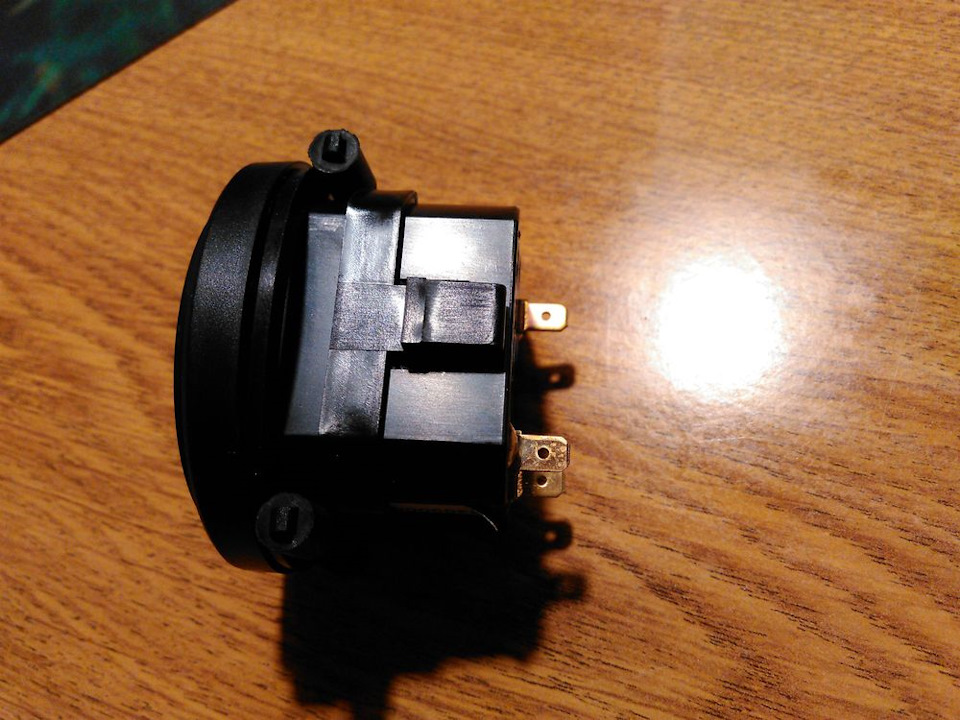

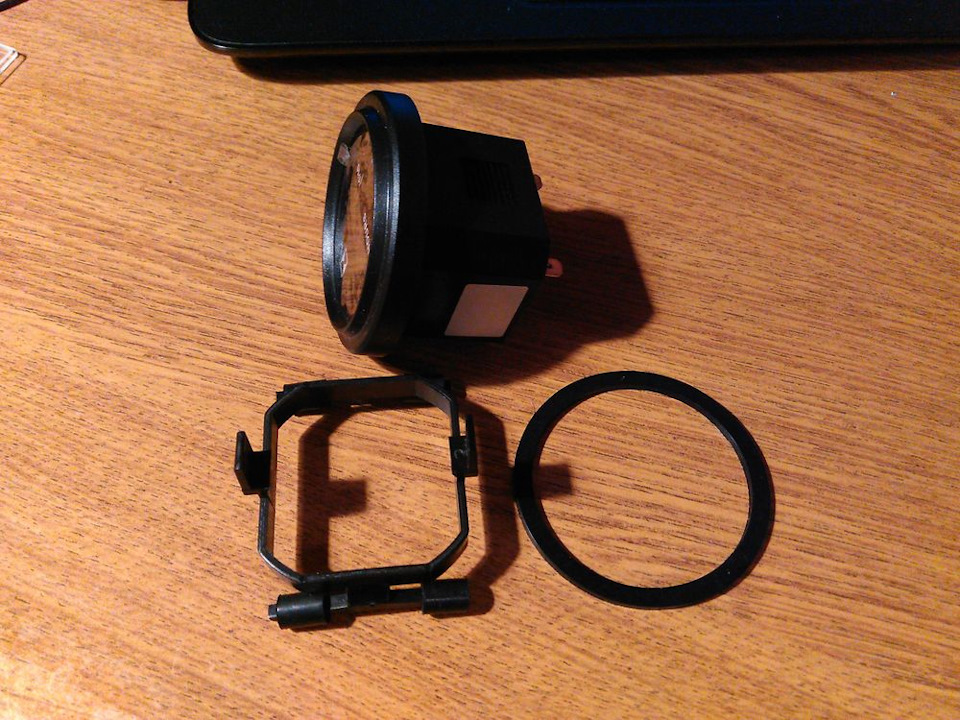

Способ крепления — планкой-защелкой с обратной стороны счетчика. Этот счетчик также можно поместить в отдельный корпус или установить где-нибудь в салоне.

14. 15.

Конечно же, существует масса разновидностей счетчиков моточасов. Я для себя выбрал наиболее простые, их цена по состоянию на май 2017 года составляла 400-700 руб. ($7-12). Существуют более сложные/дорогие устройства, с рядом дополнительных функций, более информативными индикаторами и т.д. Тем не менее, основные принципиальные различия я в этом материале обозначил.

Примеры более сложных счетчиков с дополнительными функциями:

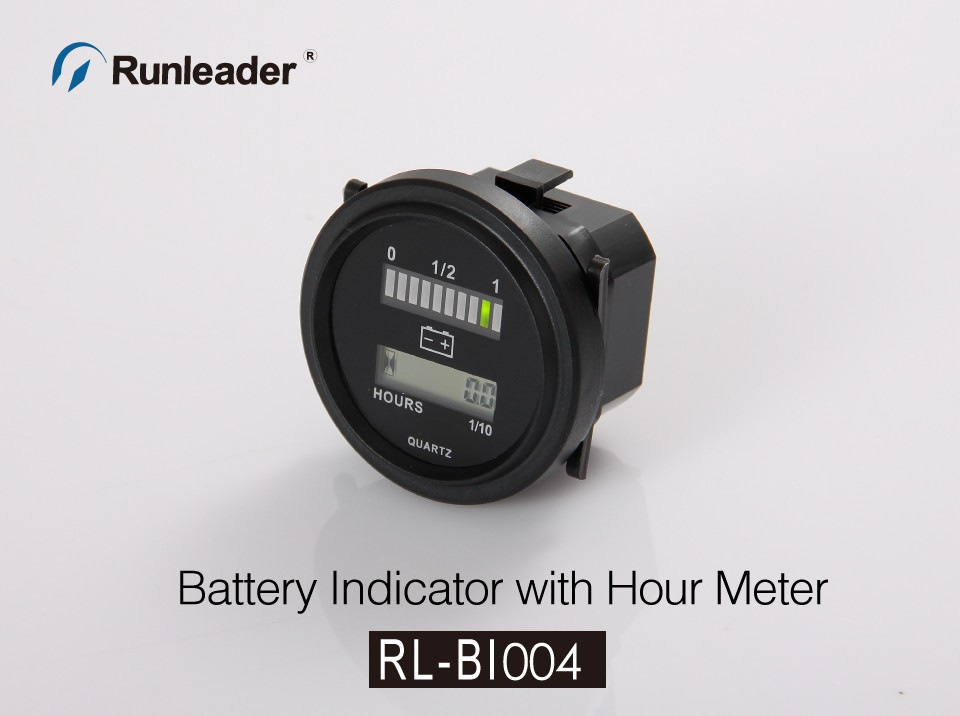

16. Счетчик моточасов с дополнительным вольтметром. 17. Счетчик моточасов с раздельным учетом общего/межсервисного времени и тахометром.

Моточас: Что это и как измеряется?

Если бы моточасы были равны пробегу, или просто считались по времени работы двигателя мотоцикла (ATV, снегохода или трактора), никто бы и не спрашивал: что такое мото-час. Этим вопросом обычно задаются владельцы питбайков, кроссовых мотоциклов, снегоходов, квадриков и мотособак, а особенно – мотоблоков и мотогенераторов, открывая руководство по обслуживанию своей техники. В «камасутре» по каждой конкретной модели мототехники есть раздел «Замена масла в двигателе», где указан интервал обслуживания. Указан в километрах (пробег), в моточасах, или в обеих единицах. В первом и третьем случае проще посмотреть на одометр, показывающий пробег, а во втором – на счетчик мото-часов. Если техника им укомплектована, и он работает – все в порядке, можно не заморачиваться тем, как считать эти моточасы, электроника все посчитает сама. При отсутствии счетчика – придется немного изучить теорию.

Что такое – мото-час?

Один мото-час для бензинового или дизельного двигателя внутреннего сгорания – это определенный отрезок времени, который мотор проработает под определенной нагрузкой. Чем нагрузка больше, чем выше обороты двигателя, тем быстрее «накрутит» мото-час. Чем нагрузка меньше, и, соответственно, ниже рабочие обороты – тем дольше мото-час будет «тянуться».

Важно: одной единой формулы расчета мото-часов для всех видов техники – не существует! Моточас – не равен часу обычного времени! И не равен 60 км, пройденным за час на средней скорости, как это упрощают при расчете ТО где 250 м/ч = 15 т. км. Для каждого мотора моточас высчитывается индивидуально. Есть только общий принцип, как это делать.

Моточасы для ДВС можно сравнить с усталостью для человека: если одно и то же расстояние пройти в медленном темпе, или пробежать – во втором варианте до одного и того же состояния устанешь за меньшее время. Но также, если перед тобой задача преодолеть 1 км по ровной дороге и 100 метров – по лестнице вверх, независимо от скорости и затраченного времени, на этих 100 метрах устанешь больше и раньше.

Проделав определенную работу, человек может отдохнуть и восстановиться, а двигателю после работы требуется техническое обслуживание. В зависимости от типа (бензин или дизель), объема, и мощности – нормы работы для разных двигателей различаются. Поэтому по каждой конкретной модели производитель пишет ее ресурс до ТО, или общий, до капитального ремонта – в моточасах.

Упрощенно, для стационарных двигателей, выдающих пик мощности в достаточно ровном диапазоне оборотов, 1 моточас считается как:

• 40 минут работы на оборотах чуть выше холостых;
• 30 минут работы на средних оборотах;
• 15-20 минут работы на высоких оборотах, близко к пику мощности.

Но это – очень-очень упрощенно, и не подходит для расчета, скажем, интервала замены масла в моторе мотоцикла или квадрика, который все время испытывает переменные нагрузки и работает в разном температурном режиме.

Для более точного подсчета времени, когда твоему мотоциклу (квадрику или генератору) пора проводить ТО существует формула Кублина:

Фактический пробег (в км) = (244.38 х TBN х Vм х Vдв) / (L100 х Рлс)

• TBN – щелочной показатель заливаемого в мотор масла.
• Vм – объем меняемого масла.
• Vдв – объем двигателя в кубиках (сс).
• L100 – расход топлива (средний) на 100 км.
• Р лс – мощность двигателя в «лошадях».

Здесь большая роль отводится качеству и типу самого масла, ресурс которого также указывается в моточасах самим производителем. Масла минеральные имеют обычно меньшую стойкость и редко «переваливают» за 150 моточасов. Полусинтетика и гидрокрекинговые – работают до 250, а хорошая синтетика – от 300 до 500 м/ч. При желании, можно примерно перевести моточасы – в пробег до ТО, умножив предполагаемый показатель на среднюю скорость с которой ты ездишь. Но это тоже будет очень-очень условный расчет. Потому, что для двигателей разного объема и мощности, за одни и те же 5 т. км – износ будет существенно различаться.

Зачем нужны моточасы?

Для того, чтобы посчитать межсервисный интервал на технике, износ двигателя которой не зависит от пробега, или зависит, но не прямо пропорционально. Например, работающий бензогенератор, мирно стоящий в углу гаража, пробега не имеет, а мото-часы наматывает. Или маленький «двух сильный» лодочный мотор – на нем никак не удастся «менять масло через каждые пять тыщ», он скорее развалится, чем доживет до такого пробега. Сюда же относятся детские квадроциклы, мотобуксировщики, мотокосы и другие малокубатурники, которые работают много, но не «наезжают» даже одной «тысячи» км за сезон. А учитывая существенную разницу в нагрузке, которая может поменяться даже на одном километре (ехать по склону вверх или вниз, с пассажиром, или без, плыть по или против течения) – простым подсчетом времени работы двигателя тоже не обойдешься.

Для кроссового мотоцикла, не оборудованного одометром, счетчик моточасов – единственный прибор, который указывает, что пришло время обслуживания. По количеству моточасов регламентируется замена фильтров, масел в моторе и коробке, свечей, и поршневых колец. Примерный ресурс до «капиталки» у техники для бездорожья тоже указывается в моточасах. Не путать с «машино-часами»: это единица измерения работы строительной или дорожной техники, применяемая, чтобы подсчитать затраты на топливо, аренду или оплату труда.

Еще один аспект, где важны эти непонятные «мото-часы» – это оценка состояния мототехники, точнее – ресурса ее мотора при покупке с рук, б/у. Чтобы понять, условные пройденные 100 моточасов – это сколько, много или мало, для конкретного питбайка, снегохода или ATV, нужно заглянуть в его руководство пользователя. Конечно, данные могли обнулить, но тогда в глаза будет бросаться несоответствие показателей счетчика и общего состояния – износа резины, грипсов руля, сидений, пластика.

Как считать моточасы?

Моточасы считаются либо точно, электроникой, учитывающей количество и скорость оборотов коленвала или такты зажигания, либо – приблизительно, расчетом истраченного горючего, с учетом пробега, и режима работы мотора. Бортовой компьютер современных ATV, снегоходов и мотоциклов – автоматически ведет подсчет моточасов и сам выдает предупреждение о близящемся ТО. Данные БК берет с датчиков АБС, оборотов коленвала и температуры ОЖ, если она есть, или масла в картере, если мотор – воздушник.

Самый примитивный способ выяснить, сколько моточасов проработал двигатель мотоцикла – это разделить его пробег на среднюю скорость. Для лодочного мотора или генератора такой способ, конечно, не подойдет – тут проще подсчитать моточасы по расходу. Для этого, правда, надо помнить объем израсходованного топлива с момента первого пуска, что затруднительно. Моточасы – в километры переводятся условно, с помощью того же руководства пользователя, где указано, сколько л на 100 км «жрет» техника. К номинальному расходу всегда нужно прибавлять 15-20%, тогда получится ближе к фактическому.

Счетчики – часы для мото-часов

Для подавляющего большинства внедорожной и бытовой мототехники подсчет ведет электронный счетчик моточасов – компактный недорогой прибор, объединенный часто в одном корпусе с тахометром. Он размещается на видном месте, его показания легко читаются и однозначно понимаются. Контроллер просто «накапливает» мото-часы с момента первого запуска и обнуляется вручную – при ТО. В зависимости от модели, счетчики бывают программируемые или нет, предназначенные для подсчета моточасов двух и четырехтактных двигателей.

По типу счетчик моточасов бывает электронно-механический, электронный (индукционный) и вибрационный. Первый вариант – используется преимущественно в тракторах и редко встречается на мелкой мототехнике:

Электронный счетчик – крепится датчиком (сигнальный провод) на высоковольтном проводе и считывает импульс генерируемой искры, а корпусом – «живет» на руле или в районе бака.

Вибрационный – крепится непосредственно корпусом на ту часть двигателя или его облицовки, которая четче всего передает вибрации от работы. Этот счетчик чаще применяется для дизельных моторов:

Индукционный вариант – может применяться только в двигателях с искровой системой зажигания: бензиновых и ГБО. Если мототехника не оборудована заводским контроллером, его можно установить самостоятельно. Это несложно, главное – прочитать и понять инструкцию. Функционал у большинства электронных моточасов одинаковый: всего две кнопки и табло на 4-5 цифр.

Типичные настройки индукционного счетчика с тахометром – выбор режима:

• Режим 1 – 1 цилиндровый 2-тактный.
• Режим 2 – 1 цилиндровый 4-тактный.
• Режим 3 – 2 цилиндровый 4-тактный.
• Режим 4 – только тахометр.
• Режим 5 – сброс.

Работает устройство автоматически, запускаясь вместе с двигателем. Существуют варианты посложнее, рассчитанные на многоцилиндровые движки, и попроще – только на одноцилиндровые 2-тактники, без тахометра, без настроек. Какой счетчик моточасов выбрать – полностью зависит от типа мотора. Из дополнительных опций – обязательно нужно убедиться в наличии хорошей влагозащиты. Питание часов с тахометром обычно организуется от встроенной батарейки.

Что такое счетчик времени наработки. Счетчик моточасов.

Счетчики времени наработки, также называемые счетчиками моточасов – это устройства, которые регистрируют время работы двигателей различных машин или механизмов для контроля и учета выработки ресурса.

Счетчики времени наработки предназначаются для учета времени работы оборудования и учитывают количество рабочих часов, начиная с момента включения счетчика до момента его выключения. Причем включение и отключение счетчика моточасов происходит одновременно с включением в работу двигателя и его выключением.

Счетчик времени наработки СВН-1

Подсчет количества отработанных часов имеет огромное значение для контроля оставшегося ресурса оборудования и используется для своевременного проведения ремонта и обслуживания механизмов и машин.

Основными узлами счетчика времени наработки являются:

— индикатор режима работы двигателя, который фиксирует, в зависимости от модели, частоту вращения вала, крутящий момент, температуру выпускаемых газов и другие параметры.

— датчик времени – часовой механизм, цифровой или механический с приводом.

— регистратор – в зависимости от модели может быть механическим (счетчик с барабанами, на которые нанесены цифры) либо цифровым (цифровой жидкокристаллический или диодный дисплей с запоминающим устройством)

В качестве датчика времени могут выступать электрические часы, полупроводниковые или магнитные устройства с кварцевыми или другими задающими стабильную частоту генераторами. Такой механизм характерен для счетчиков времени наработки, применяемых в авиационных двигателях.

На более простых двигателях, таких как двигатели тракторов, комбайнов, автомобилей, устанавливаются счетчики моточасов с механическим приводом, подсоединенным через редуктор от вала двигателя. Такие счетчики определяют время работы по числу оборотов двигателей, т.е. используют тахометрические данные. Тахометр — измерительный прибор, предназначенный для измерения количества оборотов в единицу времени. Тахометрические счетчики моточасов являются наиболее приемлемым вариантом, поскольку учитывают не только количество часов работы заведенного двигателя, но и нагрузку на него, а соответственно, могут дать более полную картину при определении момента, в который необходимо провести обслуживание двигателя или другого рабочего механизма.

Также, широко распространены счетчики времени наработки, в которых датчиком времени является пружинный часовой механизм с автоматическим подзаводом.

Существуют счетчики моточасов иностранного производства, например «MULLER BW40» или «TAXXO-612», однако, принцип действия таких счетчиков схож со счетчиками, представленными выше.

Счетчик моточасов Muller BW40

В зависимости от конструктивных особенностей, в данный момент, выделяют следующие счетчики времени наработки:

— электромеханические – соединяющие в себе механические части привода или механического регистратора с электронной начинкой преобразователя. Примером служат счетчики «СВН-2-01» и «СВН-2-02».

— электронные – полностью электронные механизмы, принцип действия которых основан на применении электросхем. Примером таких счетчиков служат счетчики «СВН-1М-1» и «СВН-1М-220».

— цифровые – миниатюрные микропроцессорные устройства, имеющие программное обеспечение, способные выводить на экран дисплея различные показатели работы двигателя или других технологических процессов. Примером служат микропроцессорный счетчик «СИ8», некоторые модели «СВН-2-3.1» и, пожалуй, «СВНЭ-1».

Счетчик времени наработки СВН-2-02

В зависимости от назначения выделяют следующие счетчики времени наработки:

— счетчики времени наработки моторной техники – стандартные счетчики моточасов, устанавливаемые например, на сельхоз технику. Сюда можно отнести практически весь модельный ряд счетчиков СВН-2, а также «СМ-1».

— счетчики времени наработки для технологических процессов – счетчики моточасов, используемые например на компрессорных агрегатах для подачи воды, аппаратах высокого давления, различных технологических станках и оборудовании. Это, в основном электронные устройства, например «СВН-1» и «СВН-2» и «УК34.2».

— счетчики наработки продукта за определенное время – счетчики, используемые, например для подсчета выработки одного исполнительного механизма за определенное время, а также подсчета суммарной выработки. Здесь установлена зависимость, между количеством произведенной продукции и плановым сроком обслуживания (например, заточка ножей станка после тысячи выработанных деталей). Это в основном импульсные счетчики наработки, которые применяются для подсчета количества импульсов, передаваемых от датчиков различного типа, и пересчета этих импульсов в необходимые физические единицы измерения (например, в литры, метры, штуки и т.д.). Импульсным счетчиком является электронный счетчик импульсов — тахометр «ИД 2». Сюда же можно отнести электронный счетчик моточасов «СИМ-05-1-17».

Счетчик импульсов-тахометр ИД-2>

— счетчики наработки электроэнергии – счетчики, устанавливаемые на электростанциях и трансформаторах. Здесь введена зависимость срока проведения обслуживания от количества выработанной электроэнергии. Это такие счетчики, как: «BZ-145» для учета рабочего времени подключенной нагрузки. Сюда же можно отнести счётчик ампер-часов «INT-AH» предназначается для измерения количества электричества, прошедшего во время осаждения покрытия через гальваническую ванну.

Счетчик учета рабочего времени подключения нагрузки Theben BZ-145

Следует отметить, что отмотать назад или обнулить счетчик времени наработки невозможно! Счетчик моточасов не требует обслуживания, и каких-либо особенных знаний или умений для подключения.

Счетчик моточасов: ресурс двигателя — под контролем

Ресурс двигателей специальной и с/х-техники, дизель-генераторов и различных установок невозможно отследить по пробегу, поэтому для них используются специальные устройства — счетчики моточасов (или счетчики наработанного времени). О данных приборах, их типах, особенностях и применении читайте в статье.

Назначение счетчика моточасов

Ресурс силового агрегата автомобилей традиционно отсчитывается по пробегу, и вся система ТО построена именно на учете пройденного транспортным средством расстояния. Однако такой подход неприменим к различной специальной, карьерной и сельскохозяйственной технике, к дорожным машинам, экскаваторам, бульдозерам и т.д. Сложно отслеживать ресурс и тех двигателей, что установлены в мобильных или стационарных установках — дизель-генераторах, сварочных аппаратах, насосных и компрессорных установках, производственных линиях и других.

В этой технике используется иной принцип отслеживания ресурса — по времени работы, регистрируемого с помощью счетчиков времени наработки (или счетчиков моточасов). По показанию счетчика моточасов измеряется оставшийся ресурс двигателя и контролируется выполнение его периодического (регламентного) технического обслуживания. Применение данного устройства позволяет отслеживать состояние двигателя, что в конечном итоге приводит к сокращению простоев техники и снижению расходов.

Счетчик моточасов 22-29V ЯНТАРЬ-ТЕХПРИБОР

Счетчик моточасов 12V ДЗ-98В.41.01.210-07 ЯНТАРЬ-ТЕХПРИБОР

Принципы работы счетчиков времени наработки силовых агрегатов

Независимо от типа и конструкции, все счетчики моточасов имеют четыре основных функциональных блока:

• Устройство отсчета времени, попросту говоря — часы;
• Индикатор/регистратор. Устройство регистрации и индикации наработанного времени. Чаще всего это барабанный механизм или ЖК-дисплей;
• Устройство регистрации работы двигателя — отслеживает момент включения и остановки двигателя, и подает управляющие сигналы на датчик времени;
• Привод счетчика. Привод предусмотрен не на всех счетчиках, он может использоваться для измерения числа оборотов двигателя, крутящего момента и т.д.

Работает счетчик моточасов просто. При запуске двигателя включается часовой механизм счетчика, его показания отображаются на индикаторе. При остановке двигателя счетчик также завершает работу. Поэтому регистрация времени наработки осуществляется только во время работы силового агрегата.

Включение счетчика осуществляется различными способами:

• При подаче напряжения на силовой агрегат. В этом случае счетчик включается в цепь питания двигателя и запускается при включении зажигания;
• Бесконтактным способом — по наличию электромагнитных импульсов в высоковольтной цепи системы зажигания. Регистрация электромагнитных импульсов выполняется антенной — обрезком провода, который обматывается вокруг броневого провода свечи или в ином месте;
• С помощью механического привода от коленчатого вала, от привода тахометра и т.д.;
• С помощью различных датчиков, которые позволяют отслеживать работу двигателя (например, датчиков температуры);
• Считыванием данных с электронного блока управления двигателем (в этом случае счетчик интегрируется в систему управления двигателем, также он может регистрировать различные характеристики работы силового агрегата).

Реализация того или иного способа подключения к двигателю и регистрации времени наработки зависит от типа и конструкции счетчика.

Типы, конструкция и характеристики счетчиков моточасов

Представленные сегодня на рынке счетчики времени наработки можно разделить на несколько групп по принципу работы и конструкции, по применимости и функционалу.

По принципу работу и конструкции счетчики моточасов бывают:

• Механические;
• Электромеханические;
• Электронные;
• Цифровые.

Механические счетчики моточасов — классические счетчики, построенные на основе механических пружинных часов с автоподзаводом. Индикация времени наработки осуществляется барабанным индикатором, отсчет выполняется только при запущенном двигателе (имеется механический привод того или иного типа). В настоящее время механические счетчики имеют ограниченное применение, так как современные приборы более надежны, удобны и точны.

Электромеханические счетчики моточасов — это наиболее простые, но надежные приборы, которые остаются актуальными на протяжении многих десятилетий. Они имеют в своем составе электромеханический блок индикации барабанного типа, индикация осуществляется цифровыми барабанами, привод барабанов выполнен на основе шагового двигателя. Отсчет времени в данном счетчике осуществляется с помощью электронного блока на основе кварцевого резонатора.

Электронные счетчики моточасов отличаются от электромеханических лишь индикатором/регистратором — обычно используется обычный ЖК-дисплей. Благодаря отказу от барабанного индикатора электронные счетчики имеют компактные габариты и высокую надежность. Однако в этих счетчиках приходится прибегать к различным средствам энергонезависимого хранения данных и защиты от несанкционированного сброса показаний.

Цифровые счетчики моточасов — это наиболее современное решение, позволяющее не только вести регистрацию времени наработки двигателя, но и контролировать многое другие его параметры. Цифровые устройства обычно построены на микроконтроллерах, их можно программировать под решение конкретных задач и т.д. Однако эти счетчики также нуждаются в дополнительной защите от сброса показаний.

По применимости счетчики можно условно разделить на несколько групп:

• Универсальные низкого класса точности — наиболее простые устройства, которые можно подключать к компактным генераторам, двигателям малого объема и т.д. Фактически, это счетчики бытового применения, которые не подходят для установки в серьезную технику;
• Счетчики времени наработки двигателей моторной техники, машин и установок — самая большая группа приборов, которые могут устанавливаться в тракторы, комбайны, экскаваторы, дизель-генераторы и любую другую технику. Счетчики имеют высокий класс точности и обязательно проходят сертификацию;
• Счетчики для технологических процессов в различных отраслях промышленности. Данные приборы могут устанавливаться на компрессорные станции, приводы конвейеров, станки и другое оборудование. Счетчики моточасов этого типа делятся на различные группы, которые мы здесь рассматривать не будем.

Счетчики могут иметь различный функционал:

• Базовый функционал — отсчет времени наработки двигателей без отслеживания других характеристик;
• Регистрация тахометрических данных (числа оборотов двигателя);
• Регистрация крутящего момента силового агрегата;
• Регистрация температуры отработанных газов и других характеристик;
• Возможность сигнализации при достижении определенного времени наработки;
• Возможность обнуления времени и сброса показаний.

Базовый функционал имеют механические и электромеханические счетчики моточасов, электронные и цифровые счетчики могут иметь как указанные здесь, так и многие другие дополнительные функции.

Из ключевых характеристик счетчиков следует отметить:

• Максимальное время наработки. Обычно счетчики комплектуются пятиразрядными индикаторами времени, которые позволяют отсчитывать время до 11,4 лет (99999,9 часов). Но обычно механические и электромеханические счетчики изнашиваются раньше этого срока;
• Напряжение питания. Счетчики для машин и транспортных средств имеют напряжение питания 12 или 24 В, для стационарных технологических линий — до 220 В;
• Погрешность измерений счетчика. Обычно счетчики дают ошибку не более 0,2-0,5% (2-3 секунды в сутки) в зависимости от условий эксплуатации.

В целом, сегодня доступно большое разнообразие счетчиков времени наработки, которые позволяют решать самый широкий круг задач в различных сферах.

Применение счетчика моточасов

Счетчики времени наработки следует эксплуатировать согласно инструкции и рекомендациям производителя. Счетчики профессионального уровня должны монтироваться и настраиваться только специалистами с соответствующей квалификацией. Бытовые счетчики рассчитаны на неспециалистов, поэтому их использование более простое и доступно каждому. Но в любом случае, перед началом работы следует ознакомиться с инструкцией.

Счетчик необходимо периодически проверять, в случае обнаружения неисправности проводится ремонт или полная замена прибора. При эксплуатации счетчиков необходимо избегать механических воздействий, ударов, падения на них тяжелых предметов и т.д. Также следует избегать попадания на прибор масел, воды, топлива и других жидкостей.

При правильной установке и эксплуатации счетчик моточасов надежно проработает многие годы, поможет продлить ресурс двигателя и избежать лишних финансовых затрат.

29 Июня Пила циркулярная электрическая: быстрая и качественная резка древесины

Для распиловки древесины самое широкое распространение получил простой механизированный инструмент — циркулярная пила. Все о том, что такое циркулярная (дисковая) пила, каких типов бывает этот инструмент, как он устроен и работает, а также о правильном подборе и эксплуатации пил — читайте в статье.

22 Июня АКБ: подбор, установка, эксплуатация, техника безопасности

Выбор, замена и обслуживание автомобильного аккумулятора — дело несложное, но требующее определенных знаний и навыков. Вопросы правильного побора АКБ для транспортного средства, его монтажа, правильной и безопасной эксплуатации, а также его технического обслуживания подробно рассмотрены в материале.

15 Июня АКБ: типы, устройство и принцип работы аккумуляторов

Одной из основ электросистем современных автомобилей и иной техники являются источники постоянного тока для работы электростартеров — аккумуляторные батареи. Все об аккумуляторных батареях (АКБ), их существующих сегодня типах, конструкции и заложенных в основе их работы принципах — читайте в статье.

8 Июня Маяк проблесковый: свет предупреждает об опасности

Многие транспортные средства оснащаются специальными светосигнальными устройствами для привлечения внимания и предупреждения об опасности — проблесковыми маяками. О том, что такое проблесковый маяк, как он устроен и работает, а также о правилах его применения, покупке и установке — читайте в статье.

30 Ноября 2022 MEGAPOWER: фильтруем лишнее

Фильтры для легковых автомобилей MEGAPOWER — качественные расходники по оптимальной цене.

25 Августа 2022 Пистолет для подкачки шин с манометром: накачка шин для любителей и профессионалов

Одна из самых частых операций по обслуживанию автомобиля — подкачка шин. Для удобства выполнения этой работы созданы специальные приспособления — пистолеты для подкачки шин с манометром. Все об этих пистолетах, их типах, устройстве, характеристиках и применяемости подробно рассказано в данной статье.

11 Августа 2022 Нагнетатель смазки (солидолонагнетатель): незаменимое оборудование для заправки механизмов консистентной смазкой

Многие узлы автотракторной, сельскохозяйственной и иной техники, а также станков и разнообразного оборудования требуют регулярного наполнения консистентными смазками высокой вязкости. Наиболее эффективно эта работа выполняется специальными нагнетателями смазки, о которых подробно рассказано в статье.
