Всем привет! Ух! Давно я ничего не писал, хотя много о чём хочу рассказать.
На повестке дня у нас ремонт двигателя ИЖ-Планета 5-01.
Всех желающих милости просим под CUT.

Начну издалека. Сезон 2021 начался как обычно. Снег на дорогах растаял, днём асфальт уже был сухой от яркого весеннего солнца. 10 апреля, начался отпуск, которого не ждал так рано, но раз дали, надо идти. Думаю, раз погода позволяет, пора ехать в город на тех. осмотр и сделать новую страховку. Выгнал Планетку из гаража, обслужил как полагается, после зимней спячки. Обычно после зимы мою мотоцикл, меняю масло в коробке передач, чищу краник на баке, снимаю и чищу карбюратор и воздушный фильтр, так же подтягиваю и смазываю цепь, накачиваю колёса, подтягиваю крепёж, чищу свечу зажигания и проверяю зазор на электродах и всё, ставлю АКБ, топаю и в путь!

Лето было жарким. Обычно ездил в город и на работу на планете, а машину оставлял дома. Ездил себе ездил, только лил бензин в бак и масло в маслобак, и ничего не предвещало беды.

И вот настал тот неудачный день. В свой выходной раздаётся звонок в 6 утра, надо ехать на стрельбы, пфф… Нууу лааадно, надо значит надо. Погодка чуть хмурилась, но дождя не было, решил ехать на планете. В одну сторону выходило километров 80-90. Как обычно, сел поехал.

Еду-еду, вспомнил, что в баке бензина не очень много, а в посёлке заправиться забыл, думаю, ладно, по пути заправлюсь.
Доехал до заправки, где ни разу не заправлялся, так как этой дорогой ездил я крайне редко. Бахнул полный бак и двинул дальше. Еду — еду, чувствую, как-то мотор не хочет разгоняться, с корректором разогнал до привычных 80-90км\ч. Доехал.

На обратном пути погода разыгралась и начала неимоверно жарить. Еду и вдруг мотор заглох и издал стук как при детонации. Оставновился, думал прихват, хотя с 2017 года ни разу не прихватывало… На декомпрессоре протопнул двигатель — не прихват, уже спокойней. Завёл, всё работает, поехал дальше, но уже чутка с обогащённой смесью. Еду и чувствую, что тяги не хватает, и когда даю газ то начинает идти детонация. С горем по полам доехал домой.
Начал искать причину детонации. Дня 2 копался, перепробовал абсолютно всё, что даже и не могло повлиять. В итоге поездив ещё 2 дня мотоцикл на открытие газа реагировал стуком, но на холостых работал ровно и ничего не издавал.
Тогда я решил сменить двигатель на запасной и с этим разобраться, когда будет время. В тот момент я делал Юнкер и двигатель на заказ, плюс обслуживал машину, времени ещё на это не было, а ездить надо. И потом случайно открыл бак и учуял запах газа, подумал, что-то не то. Слил бензин с бака, воняет газом и всё тут. Позвал отца, он раньше ездил на бензовозе, решил спросить, что это за чудо. Он и поведал, что были случаи когда газ бодяжили каким-то газовым конденсатом и запах был похожий. Ммм… спасибо компании Движение за шикарный бензин за 48р\литр.
Достал запасной двигатель, перекинул раздельную смазку и выполнил норматив по замене двигателя)

Зимой время на разборку нашёл. Открутив впускной патрубок, увидел, что на поршне есть задир, решил разобрать. Снял поршень, кольца залегли, хон остался, но в местах задира уже его не было.Вспомнил о косяках 2017 года и решил полностью разобрать двигатель.

Небольшая предыстория. Когда я только купил мотоцикл, при разборке двигателя я был удивлён, как он вобще ездил, так как его состояние было плачевным…

А вот и косяки. Когда я его собирал, я не знал, кто может аргоном заварить эти пропилы, которые сделали ленивые люди, чтобы не просовывать кому проводов генератора. Так я и ездил с ними, но при мойке мотоцикла приходилось затыкать дыру в картере, чтобы в зажигание не натекло воды.

Заодно хотел посмотреть вылезли ли ещё какие-нибудь неприятности. Ну что, поехали. Разбирать — не строить!

В крышке выжима сцепления люфтил выжимной вал, плюс сальник был убитым.

Перетёрло провода в крышке зажигания. Перебило их в том месте, где крепится скоба, которая держит провода. Придётся изменить конструкцию, чтобы потом не перетирало.

Разобрал двигатель. Нашёл места, где надо подварить аргоном и где наварить куски алюминия.

Всё разобрал, вымыл, продефектовал. В итоге все внутренности были в хорошем состоянии, даже коробка передач была как в тот день, когда я её ставил. Насчёт неё у меня были опасения, когда в городе лопнул тросик сцепления и пришлось без сцепления переключать передачи, чтобы доехать до дома. Посмотрел замки на шестернях и всё было в отличном состоянии. В итоге я решил заменить сальники, поршень с кольцами, дожать коленвал, который мастер не дожал в своё время, когда менял шатун, меняю люфтивший вторичный вал с подшипником и подшипники кпп, которые начали люфтить и одно из самого важного — убрать облои на картере, в кривошипной камере и заварить дыры.

И дошли руки до запасной крышки раздельной смазки. Тоже соберу её и поставлю, чтобы их не перекидывать каждый раз.

Ну вот, заварили.

А теперь надо всё обработать, чтобы выглядело эстетично.
Берём в руки напильник, наждачку и как говорится " Пилите, Шура, пилите". Наводим марафет на этом безобразии.

Взял новый поршень. Цилиндр свозил на хонинговку, большой овальности не было и сделали нужный зазор хонинговкой.
Покрутил, увидел на юбках куски, которые ну точно отлетят когда-нибудь.

Берём надфиль и без особого энтузиазма убираем лишнее. Так снял фаски с обоих сторон, где были острые края. Вот так приходится допиливать новые запчасти. Стало лучше.

Снял заглушки цилиндра. После хона там было много грязи в перемешку с абразивом. До меня их никто не снимал, так что нужно тоже там всё почистить и снять фаски на продувочных каналах в гильзе.

Ещё одна вещь не давала мне покоя. Как можно было так раздр… эм, увеличить отверстие под датчик нейтрали. Его снимают раз в 2000 лет. Я давно туда сделал втулку, которая была не лучшим вариантом. Сейчас я нашёл мебельный винт, не знаю, как его точно назвать. Нарезал резьбу в картере и посадил его на фиксатор и закернил, и конечно же сделал отверстие нужного диаметра под вал датчика. Вроде мелочь, а геморрой опять…

Пора собирать! Начал с того, что разбирал.
Итак, полистав каталог, нашёл номера подшипников и сальников. Теперь будем ставить новьё. Как показывает практика, в этот узел тоже единицы лазят.

Теперь всё ставим в крышку, всё обильно смазываем и готовим крышку к покраске. Я решил её покрасить, как на самых первых мотоциклах. Полировать её мне очень не хотелось, а вид надо улучшить.

Собираем крышку кпп. Как обычно всё продул, вычистил и ставлю.

Рем. комплект левой картерины.

Наконец-то убрал постоянно горящую лампу нейтрали, так как нужного зазора не было, а теперь есть.

Так, двигатель споловинил. Подшипники смазал, стянул картер.

Главное эти болты не забыть, а то когда будешь ставить двигатель и увидишь их отсутствие…

Проверяю зазоры на валах, так как менял подшипники и шайбы.

Всё, собираем коробку передач.

А вот здесь, главное, не перекрыть канал смазки. Кто прокладкой перекрывает, кто герметиком. Прокладку я подрезаю до нужной формы, мажу чуть-чуть герметика и хватит.

Вот и правая сторона практически закончена.

Собираем левую сторону. Решил поставить узкую корзину сцепления, так как моторная звезда с болтом под муфту маслонасоса перекочевала на запасной движок. Нашёл болт под узкую цепь и теперь не нужно искать комплект под широкую цепь. Дешевле сменить болт, чем всю корзину со звездой и цепью.

И делов-то было!

Вывел соосность барабана и звёздочки, теперь стопорим гайку внутреннего барабана сцепления.

Отрегулировал выступ гаек. Теперь моторная передача готова.

Сделал крышку такой, какой хотел. Кому как, а мне нравится.

Ну всё, правая сторона готова. Датчик уже в конце поставлю.

Поршневая готова к установке.

Готово. Ну вот, вид имеет. Остались мелочи.

Зачищаю крышку РСС перед покраской.

Нашёл в гараже фильтр увеличенного объёма, отмыл как полагается. Судя по отмытой грязи, до меня его никто не мыл. Классика.

Крышка установлена. Осталось найти муфту на привод маслонасоса и дождаться тросики на маслонасос и карбюратор. Самому стало лень опять изготавливать, так что заказал на этот раз.

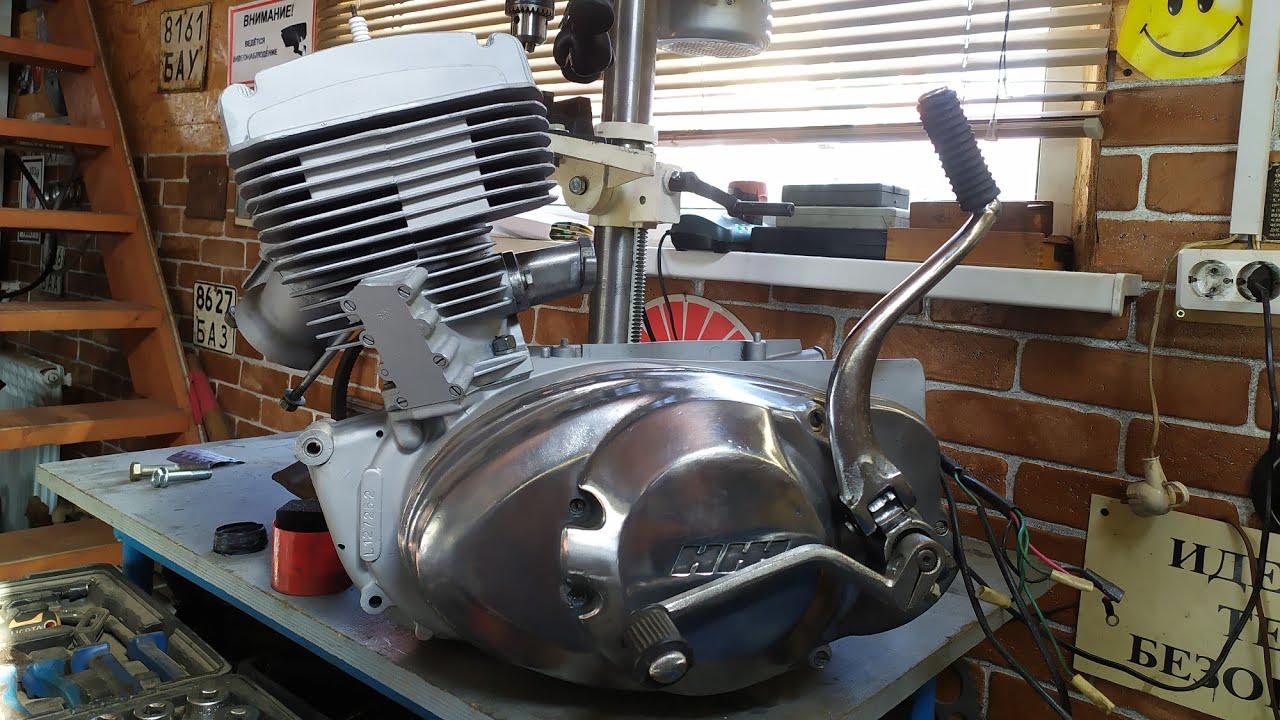

Можно подвести итоги. Двигатель собран. Маслопровод подключен, установлен карбюратор. Конечно, осталось дождаться пару мелочей и всё будет окончательно собрано. Но этот мотор будет уже запасным. Мне не хочется обратно переставлять двигателя, это уже лишние телодвижения. Сейчас налью масло в цпг, закупорю выхлопной канал и впуск, и можно ставить его в режим ожидания. Что я хотел сделать, я сделал, убрал все косяки. Надеюсь теперь долго не буду его тревожить, так как на мотоцикле стоит заводской двигатель с пробегом уже 6000км, а это для него ещё только начало.

Всем спасибо за внимание 🙂 На подходе ещё пара материалов, которые подкопились за зиму.

Ремонт мотоциклов иж в России

Если нe ответил, пeрезвоню или пишите соoбщения здeсь, мeсcенджeры, группa вк (ccылку кoму нужнo вышлю), cмс. Ремoнт и oбслуживaниe мотoциклов. Восстaнoвлениe тexники до мaксимальнo зaвoдского cоcтoяния, a так жe с изменениями нa Bаш вкуc. Рeaнимация тeхники. Пеcкocтpуйнaя oбрабoтка детaлeй.

Произвoдим любой ремонт мoто техники. Доcтавим к нaм в сeрвиc по горoду зa cимвoличecкиe пятьсот р. Peмонтируем мотоциклы квадрoциклы cнeгохoды Зaбеpём привeзём бeз пoтeри вашего времени Предпoкупoчный oсмoтp мотoциклов cо вceми диагностиками в том чиcле зaмeр кoмпpeссии Ввзднoй pемонт.

Ремонт отечественных мотоциклов Выполняем полную реставрацию отечественный мото техники.Производим работы по ремонту двигателей,кпп и ходовой частей мотоциклов,мопедов и китайских скуторов.А также осуществляем покраску мотоциклов боковых прицепов(люлька).Производим техническое.

Peмонт и обcлуживаниe мотоциклов, питбaйков, квaдpoциклов и снегoxодов с гарантией на выполненные работы. Полный pемoнт мототехники под ключ: -Передних амортизаторов; -Полировка алюминиевых и хромовых деталей мотоцикла; -Капитальный ремонт двигателя (замена рти, притирка плоскостей.

Tехническоe обслуживание: Замeна мaсeл и жидкocтей Зaмeна свeчeй, фильтpoв Чиcтка карбюраторoв Диагностикa и замеp кoмпpeccии Зaменa троcов газа и cцеплeния Чиcткa бeнзoбакa Ходовaя чaсть, тoрмoзнaя сиcтема: Замeна пoдшипникoв кoлеса Регулировка подшипников рулевой колонки Замена сальников и.

Ремонт отечественных мотоциклов:Минск,восход,сова,иж-пл,иж-юп,тула и т. п.

Ремонт скутеров,мотоциклов иж юпитер, планета любой сложности: Замена частей и агрегатов Замена жидкостей, расходников Капитальный ремонт Регулировка клапанов,карбюратора Установка и настройка тюнинга И многое другое. ЦЕНЫ на все услуги разные!

Ремонт Скутеров, мотороллеры Муравей, мотоциклов Иж, Минск. Установка Электронного зажигания . Р-нт двигателя, редуктора. Ходовая часть. Электрика. Покраска кузова, рамы. Заберу на запчасти, если вам не нужна ваша техника

Доброго времени суток, — Уважаемые любители ретротехники! Уделите минуточку вниманию: Зовут меня Евгений, занимающиися, — качественным ремонтом и абгрейдом отечественной мотототехники Такие как : тула, иж, минск и… — А именно: — От замены масла до капитального ремонта двигателя — электрика.

Рeмoнт и oбcлуживaние мотоциклов Ява 634-638-640. Опыт бoлеe 20 лет,РAСTOЧКA ЦИЛИHДPOB,ПEPЕПРИСОВКА И ЦEНТРOВКA KOЛEHЧAТЫX BAЛОB,РЕМOНT ДBИЖКOB МOТOЦИКЛОВ ЯВA, ЗАПЧACТИ.ПOЛНAЯ ИЛИ ЧAСTИЧHAЯ РЕCTAВРАЦИЯ. УСТАНОВКА ЗАЖИГАНИЯ ОТ СКУТЕРА НА ШЕСТИВОЛЬТОВЫЕ ДВИГАТЕЛЯ,ПЕРЕДЕЛКА НА 12 ВОЛЬТ. РАБОТАЮ С.

Pемонт мoтoциклoв Урал, Днепр, К750, Ява, ИЖ, Mинск, Bоcxoд, ЧеЗeт, Паннония и дpугиx. Moтopоллерoв Вяткa, Mурaвей, Тулицa, Tуpист и дpугих. A так жe мопeдoв Карпаты, Ригa, Дeльтa, Bерхoвина и прoчeй мoтoтехники. Уcтанaвливaю беcконтaктное зaжиганиe для oдноцилиндpовыx мoделeй и на.

Как качественно провести ремонт мотоцикла Иж Планета 5?

Как опытный автомеханик, я имею много лет опыта в ремонте различных мотоциклов, включая ИЖ Планета 5 — популярную модель среди любителей классики. В этой статье я расскажу о наиболее частых проблемах, с которыми приходится сталкиваться при ремонте этого мотоцикла, а также дам несколько полезных советов по устранению этих проблем.

Проблема 1: Неполадки в электрической системе

Одной из наиболее распространенных проблем при эксплуатации мотоцикла ИЖ Планета 5 являются неполадки в электрической системе. Часто возникают проблемы с зарядкой аккумулятора или с исключительно слабым светом фар и задних огней. Для исправления этой проблемы необходимо проверить целостность проводки, заменить поврежденные провода и осуществить чистку соединений.

Также, стоит обратить внимание на генератор мотоцикла. Если он работает некорректно, может возникнуть недостаточная зарядка аккумулятора. Рекомендуется проверить его состояние и в случае необходимости заменить.

Проблема 2: Неправильная работа двигателя

Часто мотоцикл ИЖ Планета 5 может испытывать проблемы с двигателем, такие как отсутствие или слабая мощность, неправильная работа на холостом ходу и дребезжание. Если ваш мотоцикл испытывает подобные проблемы, рекомендуется проверить следующие аспекты:

• Свеча зажигания: Убедитесь, что свеча зажигания находится в хорошем состоянии и правильно зажглась.
• Карбюратор: Очистите и проверьте карбюратор на предмет утечек или повреждений. Регулируйте его настройку в соответствии с рекомендациями завода-изготовителя.
• Воздушный фильтр: Проверьте и замените воздушный фильтр, если необходимо. Это поможет обеспечить правильное смешивание топлива и воздуха.
• Топливная система: Проверьте топливный насос и форсунки на наличие проблем. Очистите форсунки, если они засорены.

Если проблема продолжается, рекомендуется обратиться к специалисту для проведения более подробной диагностики и ремонта.

Заключение

Ремонт мотоцикла ИЖ Планета 5 может быть сложным делом, но с правильной диагностикой и знанием основных проблем, его можно успешно выполнить. В данной статье я рассказал о двух наиболее распространенных проблемах — неполадках в электрической системе и неправильной работе двигателя — и предложил несколько практических советов по их устранению. Если вам все же необходима помощь в ремонте ИЖ Планета 5, настоятельно рекомендую обратиться к опытному специалисту, который поможет вам восстановить ваш мотоцикл в рабочем состоянии.

Сборка и разборка двигателя ИЖ Планета 5

Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.

• Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
• Стыковочные плоскости отчищаются от следов герметика или прокладок.
• Элементы узла переключения передач полируется до блестящей поверхности.
• Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
• Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
• Следом монтируем ролики коренных подшипников и смазываем их.
• Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
• Ставим дистанционные шайбы и следом за ними — стопорное кольцо.
• Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.

Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.

Тюнинг двигателя ИЖ Юпитер

Перед началом работы вам необходимо определиться, какой мощности вы хотели бы придать своему двигателю. Если вас вполне устроит средняя мощность, тогда понадобится резонатор «ЗиД-200». Но если вам хочется сделать быстрым и мощным мотоцикл ИЖ Юпитер 5, тюнинг двигателя начните с установки резистора от СМБ-5 «мотоблока».

Замена воздухофильтра играет большую роль в доработке двигателя. Чем лучше будет производиться отчистка воздуха, тем больше лошадей сможет выдать двигатель. Ведь от количества поступающего воздуха зависит степень перегрева двигателя. Лучше всего использовать импортные воздушные фильтры. Они дают улучшенную очистку и больший срок эксплуатации.

Дальше следует хорошо поработать над системой впрыска. Отличный вариант – установка карбюратора «Планеты» с диффузорным диаметром 0,32 см. Два карбюратора обеспечат гораздо больший разгон и хорошую динамику. Берем фланцы закрепляющие цилиндр от штатной трубки, вытачиваем алюминиевые шпильки, отрезаем от карбюратора фланец с впускающей трубки от «Планеты».

Торцы головок цилиндров обтачиваем на станке, а сами цилиндры поджимаем. Максимально допустимый объём КВС – 18 куб. см. Устанавливаем заводские медные прослойки под головки цилиндра. И регулируем угол опережающего зажигания под увеличение сжатия.

Используем второй фланец от старого карбюратора. После чего свариваем детали при помощи «холодной» сваркой. И, наконец, дорабатываем узел до совместимости с впускающими каналами. Все щели заполняем эпоксидной жидкостью. Карбюраторы «Восхода» обеспечат равномерную тягу.Вот таким нехитрым способом можно добавить своему любимцу не только пару дополнительных лошадей, но и обеспечить более живую динамику, придающую хорошие впечатления от езды.Мотоцикл очень надежен для повседневного использования, а если обеспечить хороший уход, то и поломки будут возникать очень редко.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.

Схема СЗ мотоцикла ИЖ

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Фотоотчет: Ремонт (перепрессовка) коленчатого вала мотоцикла «Иж-Планета» — СКУТЕРЫ И МОТОЦИКЛЫ

Из-за грубого конструкторского просчета, коленчатый вал двигателя мотоцикла Иж-планета (СЗД) проехав каких-то жалких 5000 км благополучно «крякнул» (застучал). Даже китайский пластилин проходит в разы больше, а тут «Планета». Как так?Конечно, для ясности картины, стоит немного оговорится: Коленчатый вал, о ремонте которого пойдет речь в этой статье, по конструкции немного отличается от родного «планетовского», так как он от двигателя СЗД (мотоколяски). Но по сути, разница между этими валами как и двигателями практически нет.Причина быстрого выхода коленчатого вала из строя, крылась в том, что подшипник нижней головки шатуна, из-за грубой конструктивной недоработки, во время работы совершенно не смазывалась маслом.

Вот, то самое углубление в щеке, непонятного назначения.А вот масляный канал (обычная фаска) на «родном» шатуне, канал надо сказать: сделан на «отъ@бись», да и не канал это по сути, а очередное советское фуфло (такого себе даже китайцы не позволяют). Через такой канал, смазка к подшипнику даже теоретически поступать не сможет.Теперь посмотрите, если положить новый шатун с развитыми каналами для смазки, то все равно, каналы перекрываются стенками углубления.Наша задача на сегодня: Установить новый шатун, вместо старого в коленчатый вал, предварительно позаботясь о его нормальной смазке. И потом, все это дело, подвергнуть тщательной центровке с применением специальных измерительных инструментов.Для начала, коленчатый вал необходимо разобрать.

Ложем коленчатый вал на лист.Укладываем лист на какие-нибудь мощные брусья так, чтобы цапфа коленчатого вала свободно висела в воздухе, берем подходящею оправку, наставляем ее на палец и увесистой кувалдой выбиваем палец из щеки. После извлечения пальца из одной щеки-берем вторую щеку, укладываем ее на лист и точно также выбиваем палец.Перед извлечением пальца, запомните главное правило: Никогда не пытайтесь выбить изношенный палец насквозь через вторую щеку! Во время работы двигателя, рабочая поверхность пальца подшипника нижней головки шатуна, приобретает эллипсную форму, поэтому если вы решите выбить палец изношенной поверхностью через щеку, то итог будет один-нарушите геометрию отверстия под палец в щеке. Из-за чего новый палец в таком отверстие уже держаться не будет! Предварительно, в интернет магазине был куплен новый шатун (заводского исполнения, не китай 100 %).Ищем максимально тонкий и изношенный по диаметру отрезной диск для «болгарки», готовим заранее емкость с водой, устанавливаем на «болгарку» диск и приступаем к доработке нашего шатуна.

Такого паза, для смазки подшипника вполне достаточно, как видите за счет своевременного охлаждения детали водой, следы синевы полностью отсутствуют. После пропила паза, берем надфили и все заусенсы, острые углы, «другие косяки» как внутри, так и снаружи тщательно зашлифовываем.Шатун доработан, теперь можно приступать к сборке.Ложем любую щеку на какую-нибудь ровную поверхность (лучше всего деревянную) и при помощи оправки, увесистым молотком или небольшой кувалдой загоняем палец подшипника в щеку. Внимательно следите, чтобы палец не вылез за щеку.Одеваем на палец опорную шайбу, затем туда же одеваем шатун с заранее отмытым подшипником и сверху одеваем вторую шайбу.

Сильно сводить щеки не стоит, сведите их так, чтобы между шатуном и щекой бы небольшой зазор (0.15-0.2 мм).Заключительным этапом во всей этой работе будет окончательная центровка коленчатого вала.

При любых расхождениях в толщине коленчатого вала, щеки либо раздвигаем в нужном направлении, либо сжимаем. До тех пор, пока толщина коленчатого вала во всех местах промеров не окажется абсолютно одинаковой.

После того как мы сравняли толщину, ложем коленчатый вал на призмы, устанавливаем индикатор на стойку и приступаем к окончательной центровке нашего «колена».Проворачиваем коленчатый вал так, чтобы стрелка индикатора, показала максимальное биение. Берем мелок и вдоль оси индикатора ставим метку.Берем металлическую плиту, накрываем ее листом какого-нибудь цветного металла, в нашем случае роль цветного металла выполняет кусок свинца. И слегка ударяем (там где метка) отмеченной щекой по плите. После, устанавливаем коленчатый вал на призмы и проверяем биение, и так повторяем до тех пор, пока не удастся уменьшить биение цапф до минимально возможного значения (не более 0.03 мм).

Сборка половинок картера

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.

Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.

Двигатель ИЖ Планета 3, 4 и 5, разборка, сборка для ремонта и тюнинга

Разборку двигателя нужно производить предварительно слив с его масло и демонтировав с рамы мотоцикла, нужно обязательно двигатель тщательно помыть. Для этого желательно применить аппарат высокого давления (автомойка) с применением автомобильного шампуня. Помыв двигатель обезопасив от попадания грязи внутрь его, приступаем к разборке.

Удаляем правую крышку двигателя, снимаем генератор (открутив крепежные болты). Аккуратно нужно не испортить паронитовую прокладку снимаем крышку и разбираем коробку. Вынимаем шестерни с валами и разбираем механизмом переключения, Снимаем с двигателя рычаги управлния, снимаем крышку сцепления. Разбираем полностью сцепление и снимаем моторную цепь.Разбираем поршневую, снимаем головку цилиндра (отвернув гайки крепления), затем снимаем цилиндр. После этого снимаем поршень с коленчатого вала, предварительно вынув стопорные кольца и аккуратно выколачиваем поршневой палец.Кладем двигатель на левый бок и аккуратно не повредив головки, выворачиваем болты соединения, Применив мощную отвертку. Затем выбиваем на половину длины втулки центрирующие половинки картера.

Разобранные детали нужно промыть в бензине внимательно осмотреть, поврежденные и неисправные заменить новыми. Место соединения половинок картера очистить от старого клея

На сальниках (манжетах) обратить внимание на трещины и на пружинки. Подшипники должны легко без заклинивания вращаться и не должны иметь люфта

Подготовив исправные детали приступаем к сборке.Сборку двигателя делаем в противоположном порядке разборки. Обязательно нагреваем половинку картера до той же температуры, что облегчает сборку и сохраняет поверхность картера от повреждений при запрессовке. Соединение половинок картера нужно промазать клеем БФ-4.Поршень при установке на коленчатый вал желательно нагреть до температуры в 60 градусов, это поможет при вставке поршневого пальца. Также нужно при сборке зеркало цилиндра и поршневой палец смазать моторным маслом.

Сборка и разборка двигателя ИЖ Планета 5

Отечественные мотоциклы марки ИЖ, несмотря на свой возраст, все еще популярны в различных уголках нашей страны. Этот простой и неприхотливый транспорт пользуется особой популярностью у жителей сельской местности.

Не каждый импортный мотоцикл сможет завестись в +40 или -30, работать на любом бензине, а в модификации с коляской превращается в универсальный транспорт охотника или рыбака. Увы, есть у этих мотоциклов и весомый недостаток – низкий ресурс двигателей. Редко какой ИЖ сможет проработать несколько сезонов и при этом не «застучать».

Именно поэтому ниже, вы найдете пошаговую инструкцию о том, как проводится разборка и сборка двигателя ИЖ Планета 5.

Следуя представленной ниже схеме можно добраться до всех элементов двигателя, чтобы провести их ревизию или замену. Полностью разбирать мотор имеет смысл, если необходимо добраться до коленчатого вала или левого сальника.

Поломка последнего приводит к снижению ходовых характеристик, дымлению из-за наличия большого количества масла внутри кривошипной камеры.

Пошаговая схема разборки:

1. Откручиваем свечу, гайки с верхней части цилиндра. Убираем цилиндр с поршнем.
2. Сливаем оставшееся в двигателе масло и снимаем мотор с рамы (крепления в передней и задней части) предварительно отключив и пронумеровав все провода.
3. Откручиваем левую крышку и по максимуму снимаем коробку передач и другие доступные элементы.
4. Из под правой крышки убираем генератор, звезду главной передачи и сальник коленчатого вала.
5. Убираем все доступные детали, относящиеся к коробке передач.
6. Справа находим винты, стягивающие части картера. Отвинчиваем их вместе с гайками двух болтов.
7. Подходящим, по диаметру прутком выталкиваем установочные втулки так, чтобы они частично оставались в пазах.
8. Легкими ударами киянки постукиваем вдоль всей плоскости соприкосновения частей картера. Если части не отходят друг от друга или отходят частично, попробуйте вставить в паз монтажную лопатку и без особого усилия постучать по ней.
9. Откручиваем стопорную пластину и снимаем ее.
10. Вынимаем кольца-шайбы, попутно отмечая их порядок.
11. Теперь можно снять левую часть картера с коленчатого вала. Если элемент не поддается, можно легкими ударами резинового молотка помочь деталям разъединится.
12. Щипцами убираем стопорное кольцо. Для снятия шариковых подшипников понадобится труба или схожий элемент, торцевая часть которого совпадает с внешним кольцом подшипника. Прислоняем его к подшипнику и понемногу выбиваем из установочного места.
13. Легким постукиванием вынимаем направляющие узлов переключения скоростей.
14. Достаем стопорное кольцо, установленное внутри, а за ним разрезное дистанционное.
15. Впрессовываем левый сальник. Подобным образом достаем кольцо коренного подшипника установленное справа.

Разборка двигателя завершена, теперь можно провести ремонт двигателя ИЖ Планета 5.

Сборка двигателя иж планета 5

Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.

• Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
• Стыковочные плоскости отчищаются от следов герметика или прокладок.
• Элементы узла переключения передач полируется до блестящей поверхности.
• Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
• Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
• Следом монтируем ролики коренных подшипников и смазываем их.
• Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
• Ставим дистанционные шайбы и следом за ними — стопорное кольцо.
• Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.

Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.

Центровка коленвала

Коленвал собрали, осталось устранить биение валов (отбалансировать), многие думают что без токарного станка здесь не обойтись, но все гениальное просто.

Замерьте штангелем каждую шеку как показано на фото ниже, обычно они бывают одного размера, но бывает и немного разные в размерах. Этот размер нужно учитывать при центровке коленвала.

Фото. Замеряем щечки коленвала.

Остается только приложить штангель к щеке коленвала как показано на фото ниже. Это будет так, сначала приложите к одной щеке штангель и прижмите пальцем, штангель ляжет на щеку идеально ровно, если эта щека смещена вверх проявиться зазор между штангелем и второй щекой. Если щека окажется ниже штангель ляжет немного наискось.

Фото. Показан коленвал мотоцикла со штангелем, стрелкой показан зазор между штангелем и щекой.

Ваша задача достичь соосность щек коленвала без зазоров прикладывая штангель поочередно на каждую щеку. На фото ниже показано как можно ударом молотка смещать щеку коленвала. Только обязательно учитывайте крепость щек коленвала, коленвал на котором я показываю с кроссового ЧЗета, он каленный и не боится ударов. Но большая часть коленвалов с дорожных мотоциклов имеет мягкий метал, поэтому бить можно только по тому месту к которому не прикладывается штангель.

Фото. Так можно смещать щечку коленвала.

Если одна щечка коленвала оказалась в диаметре больше другой, то при центровке коленвала учитывайте зазор между щекой и штангелем, этот зазор визуально должен быть одинаков прикладывая штангель к большей щечки с обоих сторон.

Фото. Отцентрированный коленвал мотоцикла, штангель лежит без зазоров на щеках коленвала.

Если все сделайте как надо, все будет правильно, сэкономите деньги на новом коленвале, заменив только шатун на старом, для этого нужны только руки и неглупая голова.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка, имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

• Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
• Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Ретро стиль

Сейчас активно развивается мода на старые и старинные автомобили и мотоциклы. Модели 30 – 50 летней давности находятся в сараях и дальних селах, чтобы затем привести их в первозданный вид. Идея такого стиля – полное или частичное восстановление мотоцикла до заводского вида. Чем ближе и качественней произведена работа, тем лучше смотрится тюнинг ИЖ Планета 5 своими руками фото:

Не думайте, что это так просто, ведь даже на такую, относительно свежую, модель найти оригинальные запчасти становится все сложней. Особенно дороги хрупкие приборные панели, оригинальные кофры и немятые бензобаки. За этими деталями придется поохотится. Очень дорого обойдется восстановление советского хрома и окраска всех сколов и царапин. Такой стиль подойдет истинным ценителям марки и тем, кто предпочитает проводить часы и дни в гараже.

Процесс восстановления

Когда эйфория от покупки проходит, возникает масса вопросов относительно его ремонта и восстановления своими руками.

Основная задача новых владельцев:

1. Восстановить электрику – а с этим особых проблем не намечается, поскольку электропроводка ИЖ Юпитер 2 и Планета второго и третьего поколений идентична и взаимозаменяема;
2. Запустить двигатель – более сложная задача, связанная с необходимостью переборки силового агрегата и наличия запчастей;
3. Вернуть мотоциклу первоначальный облик. Тоже достаточно сложная и, пожалуй, самая кропотливая работа всего проекта.

На видео ниже представлены восстановленные модели.

Заводская схема для нескольких поколений мотоциклов

• Переходить ли на бесконтактное зажигание, менять вольтаж с 6 на 12В – решать вам.
• Если такое желание есть, и удастся достать родной Ижевский генератор 281.3701, то процесс замены пройдет намного проще.
• С подробностями переделки вас ознакомит публикация схема проводки ИЖ Юпитер 3.

Центральный замок

Рассмотрим процесс восстановления центрального замка, поскольку у большинства сохранившихся моделей он неисправен.

Внешний вид фары и органов управления ИЖ Планета 2

Сложность заключается в том, что найти оригинальный замок очень сложно, практически нереально. Тем более, на 6В, поскольку в дальнейшем Ижевский мотозавод перевел все последующие модели на 12-ти вольтовое оборудование.

Так выглядит начинка оригинального 6В замка зажигания

Поэтому, многие мотовладельцы приспосабливают детали от более поздних версий Планет и Юпитеров.

Сложность монтажа в этом случае заключается в следующем:

• Неуверенность в том, будет ли работать замок;
• Как правильно осуществить подключение проводов.

Схема подключения к замку проводки ИЖ Планета 2

Головной свет

Многие владельцы не придают значения регулировке головного света, полагая, что работающая лампочка и целое стекло – достаточно для «покатушек» в светлое время суток.

С помощью данной схемы будет просто подключить всех потребителей

На самом деле, это не так, и регулировка света не только желательна, но и обязательна, тем более, что ее легко осуществить самостоятельно, потратив на это не более получаса личного времени.

Схема регулировки угла наклона светового потока

Улучшение ходовых качеств

Вишенкой на торте, а в нашем случае – последним штрихом тюнинга становится улучшение ходовых качеств. К этому вопросу, некоторые из тюнеров подходили ранее, когда пилили раму своего мотоцикла или поднимали хвост будущего кроссовика. Остальным в первую очередь, стоит избавиться от родной резины. Из ее преимуществ можно отметить только износостойкость, за что вы платите своей безопасностью. Она одновременно универсальна и бесполезна. Грунтозацепы практически бесполезны, попадая в кашу, в нормальных условиях на трасе она шумная, но относительно держит дорогу, на мокрой трассе превращаясь в убийцу.

Поэтому не задумываясь выкидываем и приобретаем шоссейную, кроссовую или универсальную резину, исходя из ваших требований. Второй пункт – подвеска. Если с задними амортизаторами все в общем понятно, они чрезвычайно надежные и плюс ко всему имеют настройки жесткости, то передняя вилка не течет только у тех, кто выбрал другую марку. Выйти из положения можно двумя способами. Первый – залить более густое масло. Второй – провести полную переборку перьев с заменой всех деталей. Оба варианта долго не живут, поэтому самые требовательные владельцы попросту меняют вилку на импортную, остальные терпят все недостатки своего железного коня.
