Тормозная система — удаление воздуха

После любого ремонта тормозов, при котором тормозная система открывалась, в напорные трубопроводы может попасть воздух. В таком случае необходимо удалить этот воздух из тормозной системы. О наличии воздуха в трубопроводах можно судить также по тому, что при нажатии на педаль тормоза не ощущается сколько-нибудь сильного сопротивления. В таком случае нужно устранить негерметичность и удалить воздух из системы.

Воздух из тормозной системы удаляется путем прокачки с помощью педали тормоза. Для этой операции необходим помощник.

Если нужно прокачать всю систему, то необходимо удалять воздух из каждого тормозного механизма в отдельности. Это бывает тогда, когда воздух попал во все рабочие тормозные цилиндры. Если заменялся или перебирался только один суппорт тормозного механизма или только один рабочий тормозной цилиндр, то, как правило, достаточно удалить воздух только из соответствующего рабочего тормозного цилиндра.

• 1. Суппорт тормозного механизма заднего правого колеса.
• 2. Суппорт тормозного механизма переднего левого колеса.
• 3. Суппорт тормозного механизма заднего левого колеса.
• 4. Суппорт тормозного механизма переднего правого колеса.

• 1. Суппорт тормозного механизма переднего левого колеса.
• 2. Суппорт тормозного механизма заднего правого колеса.
• 3. Суппорт тормозного механизма переднего правого колеса.
• 4. Суппорт тормозного механизма заднего левого колеса.

• 1. Суппорт тормозного механизма заднего правого колеса.
• 2. Суппорт тормозного механизма заднего левого колеса.
• 3. Суппорт тормозного механизма переднего левого колеса.
• 4. Суппорт тормозного механизма переднего правого колеса.

1. Обрызгайте штуцеры прокачки преобразователем ржавчины и дайте ему подействовать, чтобы штуцер легче отвинчивался.

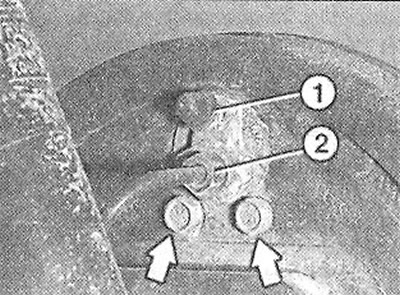

2. Снимите колпачок со штуцера 1 на суппорте тормозного механизма заднего колеса и установите на штуцер накладной ключ (см. иллюстрацию).

11.2 Снимите колпачок со штуцера 1 на суппорте тормозного механизма заднего колеса и установите на штуцер накладной ключ
2 — накидная гайка тормозного трубопровода (гайку не отвинчивайте)

Внимание! При прокачке тормозных механизмов задних колес с дисковыми тормозами автомобиль должен стоять на колесах. Этим обеспечивается функционирование регулятора тормозного усилия на заднем мосту.

3. Почистите штуцер, наденьте на него чистый шланг, а другой конец шланга опустите в емкость, наполовину заполненную тормозной жидкостью. Емкость для сбора вытекающей тормозной жидкости должна находиться выше штуцера прокачки как минимум на 30 см. Этим предотвращается попадание воздуха в тормозную систему через резьбовое соединение штуцера (см. иллюстрацию).

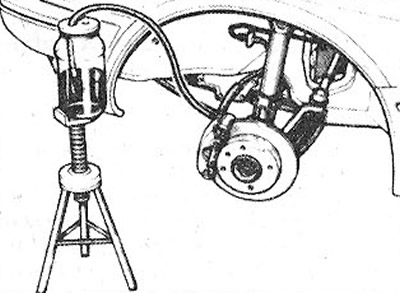

11.3 Почистите штуцер, наденьте на него чистый шланг, а другой конец шланга опустите в емкость, наполовину заполненную тормозной жидкостью.

4. Попросите помощника выжать педаль тормоза до конца («качать») несколько раз, пока в тормозной системе не поднимется давление. Оно ощущается по увеличению сопротивления при нажатии педали.

После появления достаточного давления педаль следует выжать до упора и удерживать ее в этом положении.

5. Отверните ключом штуцер прокачки примерно на пол-оборота. Вытекающую тормозную жидкость собирайте в емкость. Следите за тем, чтобы конец шланга в ем кости для сбора вытекающей тормозной жидкости постоянно находился ниже уровня жидкости.

6. Заверните штуцер прокачки, как только давление тормозной жидкости в системе жидкости уменьшится.

Внимание! Затяжку штуцера выполняйте с приложением небольшого усилия, равного примерно 8 Нм, чтобы не повредить резьбу.

7. Повторите нагнетание давления в тормозной системе педалью тормоза. Затем тормозную педаль выжмите вниз до упора и удерживайте её ногой. Откройте штуцер прокачки и,как только по мере вытекания тормозной жидкости давление в системе упадет, закройте штуцер.

8. Повторяйте прокачку системы на одном колесном цилиндре до тех пор, пока в жидкости, стекающей в емкость, не перестанут появляться пузырьки воздуха.

9. Снимите после удаления воздуха шланг со штуцера прокачки и закройте штуцер пылезащитным колпачком.

Таким же образом удалите воздух из остальных колесных цилиндров, соблюдая при этом последовательность прокачки.

После завершения прокачки долейте в расширительный бачок тормозную жидкость до отметки MAXI.

• а) тормозные шланги надежно соединены;
• б) тормозные шланги закреплены в держателях;
• в) штуцеры прокачки тормозного привода завернуты;
• г) в расширительном бачке достаточный объем тормозной жидкости.

10. Выполните проверку герметичности тормозной системы, запустив двигатель. Для этого выжмите тормозную педаль с усилием 200-300 Н (20-30 кг) и удерживайте её в течение примерно 10 секунд. Давление в системе и, соответственно, сопротивление педали тормоза, не должно снижаться. Все соединения проверьте на герметичность.

10.1. Прокачка гидросистемы тормозов

Правильное функционирование тормозной гидросистемы возможно только если ее компоненты свободны от воздуха. Чтобы удалить воздух из системы, прокачайте ее.
В течение процедуры прокачки добавляйте только чистую, свежую тормозную жидкость указанного в Спецификациях типа. Никогда не используйте жидкость повторно.
Если есть какие-либо сомнения относительно типа жидкости, залитой в систему, промойте систему чистой жидкостью и замените все уплотнения.
Если в главном цилиндре упал уровень тормозной жидкости, найдите и устраните причину утечки, прежде чем продолжать работу.
Припаркуйте автомобиль на ровном месте (не под уклон), выключите зажигание и выберите 1-ю передачу или задний ход. Заблокируйте колеса и освободите ручной тормоз.
Убедитесь, что все трубки и шланги прикреплены надежно, соединительные муфты зажаты, а штуцеры прокачки закрыты. Снимите пылезащитные колпачки и счистите с штуцеров прокачки грязь.
Отверните крышку резервуара тормозной гидросистемы и доведите уровень жидкости до линии “МАХ”. Наживите крышку и не забудьте поддерживать уровень жидкости выше линии “MIN” на протяжении всей процедуры, иначе воздух вновь попадет в систему.
В продаже имеется целый ряд приспособлений для прокачки тормозной системы одним человеком. Рекомендуется использовать один из таких комплектов, поскольку они значительно упрощают работу, а также уменьшают риск обратного затягивания в систему вышедших из нее воздуха и жидкости. Если такое приспособление не доступно, примените основной метод прокачки (для двух человек), подробно описанный ниже.
Если используется приспособление, подготовьте автомобиль как описано выше и следуйте инструкциям изготовителя комплекта. Процедура может значительно меняться в зависимости от типа используемого приспособления, основной ее ход также описан ниже.
Какой бы метод не использовался, соблюдайте правильную последовательность прокачки.

Если были разъединены или сняты компоненты только одного из контуров (например суппорт или рабочий тормозной цилиндр), в прокачке нуждается лишь этот контур.
Если прокачке подлежит вся система, действуйте в следующей последовательности:
a) Задний правый тормозной механизм.
b) Передний левый тормозной механизм.
с) Задний левый тормозной механизм.
d) Передний правый тормозной механизм.

1. Подготовьте чистый стеклянный резервуар, подходящей длины пластиковую или резиновую трубку, которая туго садится на штуцер прокачки. Потребуется помощь второго человека.
2. Если еще не выполнено, снимите пылезащитный колпачок штуцера прокачки и насадите на штуцер подготовленную для прокачки трубку. Погрузите второй конец трубки в предварительно налитую в резервуар тормозную жидкость.
3. Убедитесь, что резервуар главного цилиндра наполнен, и поддерживайте уровень жидкости в нем выше линии “MIN” на протяжении всей процедуры.
4. Попросите ассистента нажать тормозную педаль до упора несколько раз, а затем удерживать ее нажатой.

Прокачка гидросистемы тормозов

Предупреждение! Тормозная жидкость ядовита. Промойте обильным количеством холодной проточной воды части тела, на которые попала жидкость, и немедленно обратитесь за медицинской помощью, если жидкость попала в полость рта или в глаза. Некоторые типы тормозной жидкости огнеопасны и могут воспламеняться при контакте с горячими компонентами. Примите соответствующие меры пожарной безопасности. Тормозная жидкость агрессивна к окраске и пластикам — при попадании ее на такие поверхности немедленно смойте жидкость обильным количеством воды. Кроме того, жидкость гигроскопична (поглощает влагу из воздуха) — старая жидкость может быть загрязнена водой и непригодна для использования. При доливании жидкости в систему или ее замене используйте рекомендованный тип жидкости, наливая ее из только что открытого герметичного контейнера.

Модели, не оборудованные ABS

Правильное функционирование тормозной гидросистемы возможно только если ее компоненты свободны от воздуха. Чтобы удалить воздух из системы, прокачайте ее.

В течение процедуры прокачки добавляйте только чистую, свежую тормозную жидкость указанного в Спецификациях типа. Никогда не используйте жидкость повторно.

Если есть какие-либо сомнения относительно типа жидкости, залитой в систему, промойте систему чистой жидкостью и замените все уплотнения.

Если в главном цилиндре упал уровень тормозной жидкости, найдите и устраните причину утечки, прежде чем продолжать работу.

Припаркуйте автомобиль на ровном месте (не под уклон), выключите зажигание и выберите 1-ю передачу или задний ход. Заблокируйте колеса и освободите ручной тормоз.

Убедитесь, что все трубки и шланги прикреплены надежно, соединительные муфты зажаты, а штуцеры прокачки закрыты. Снимите пылезащитные колпачки и счистите с штуцеров прокачки грязь.

Отверните крышку резервуара тормозной гидросистемы и доведите уровень жидкости до линии «МАХ». Наживите крышку и не забудьте поддерживать уровень жидкости выше линии «MIN» на протяжении всей процедуры, иначе воздух вновь попадет в систему.

В продаже имеется целый ряд приспособлений для прокачки тормозной системы одним человеком. Рекомендуется использовать один из таких комплектов, поскольку они значительно упрощают работу, а также уменьшают риск обратного затягивания в систему вышедших из нее воздуха и жидкости. Если такое приспособление не доступно, примените основной метод прокачки (для двух человек), подробно описанный ниже.

Если используется приспособление, подготовьте автомобиль как описано выше и следуйте инструкциям изготовителя комплекта. Процедура может значительно меняться в зависимости от типа используемого приспособления, основной ее ход также описан ниже.

Какой бы метод не использовался, соблюдайте правильную последовательность прокачки.

Последовательность прокачки

Если были разъединены или сняты компоненты только одного из контуров (например суппорт или рабочий тормозной цилиндр), в прокачке нуждается лишь этот контур.

• a) Задний правый тормозной механизм.
• b) Передний левый тормозной механизм.
• с) Задний левый тормозной механизм.
• d) Передний правый тормозной механизм.

Прокачка — основной метод (для двух человек)

1. Подготовьте чистый стеклянный резервуар, подходящей длины пластиковую или резиновую трубку, которая туго садится на штуцер прокачки. Потребуется помощь второго человека.

2. Если еще не выполнено, снимите пылезащитный колпачок штуцера прокачки и насадите на штуцер подготовленную для прокачки трубку. Погрузите второй конец трубки в предварительно налитую в резервуар тормозную жидкость.

3. Убедитесь, что резервуар главного цилиндра наполнен, и поддерживайте уровень жидкости в нем выше линии «MIN» на протяжении всей процедуры.

4. Попросите ассистента нажать тормозную педаль до упора несколько раз, а затем удерживать ее нажатой.

5. Откройте штуцер прокачки приблизительно на один оборот (обратитесь к сопроводительной иллюстрации). Когда из штуцера перестанет вытекать жидкость, затяните его и попросите ассистента медленно выпустить педаль и проверить уровень жидкости в резервуаре главного цилиндра.

6. Повторяйте эту процедуру (параграфы 4 и 5), пока вытекающая тормозная жидкость не освободится от воздушных пузырей. Если при прокачке первого из тормозных механизмов из главного цилиндра слилась вся жидкость, наполните главный цилиндр и вновь прокачайте тормоз, делая между циклами перерывы приблизительно в пять секунд.

7. Затяните штуцер прокачки, снимите пластиковую трубку и установите пылезащитный колпачок.

8. Повторите процедуру на остальных тормозных механизмах в указанной выше последовательности.

Прокачка с помощью приспособления с невозвратным клапаном

1. Эти приспособления представляют собой трубку с невозвратным клапаном, предотвращающим обратное втягивание в систему вышедших из нее воздуха и жидкости. Некоторые комплекты включают также прозрачный контейнер.

2. Насадите трубку на штуцер прокачки и откройте его. Нажмите педаль тормоза медленно и плавно, затем медленно отпустите ее. Повторяйте это действие, пока выходящая из штуцера жидкость не освободится от воздушных пузырей.

3. Не забудьте поддерживать уровень жидкости в резервуаре выше линии «MIN».

Прокачка под давлением

1. Эти приспособления приводятся в действие сжатым воздухом, содержащимся в камере запасного колеса. Однако заметьте, что давление воздуха необходимо уменьшить (см. прилагаемые к приспособлению инструкции).

2. Присоедините входящий в комплект заполненный тормозной жидкостью контейнер к резервуару главного цилиндра и к запасному колесу. Выполняйте прокачку, поочередно открывая штуцеры (в указанной последовательности) и сливая жидкость, пока она не освободится от воздушных пузырей.

3. Этот метод имеет преимущества, т.к. большое количество жидкости в установленном резервуаре предотвращает попадание воздуха в главный цилиндр во время прокачки.

4. Прокачка под давлением особенно эффективна при прокачке «проблемных» систем (воздушная пробка застряла в месте, откуда ее трудно выгнать) или при полной прокачке системы во время очередной замены жидкости.

Все методы

1. По окончании прокачки, смойте пролитую жидкость, затяните штуцеры прокачки приведенным в Спецификациях усилием и установите их пылезащитные колпачки.

2. Проверьте уровень тормозной жидкости в резервуаре главного цилиндра и доведите его до нормы, если необходимо (обратитесь к Разделу График текущего обслуживания).

3. Вылейте вышедшую при прокачке тормозную жидкость, она не пригодна для повторного использования.

4. Проверьте упругость тормозной педали. Если при ее движении чувствуются провалы, в системе все еще есть воздух и требуется дальнейшая прокачка. Если повторная прокачка не принесла удовлетворительного результата, возможно изношены уплотнения главного цилиндра.

Модели, оборудованные ABS

Внимание! На моделях, оборудованных ABS, прежде чем разъединять тормозные трубки отсоедините кабель массы от батареи и не подключайте его, пока не окончите прокачку. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать. При разъединении аккумулятора на моделях Scenic обратитесь к Разделу Системы заряда и запуска.

Внимание! Не используйте на этих моделях комплект для прокачки под давлением.

Перед прокачкой тормозной гидросистемы на моделях с ABS необходимо выполнять подготовительные процедуры и принять специальные предосторожности. Эти процедуры меняются в зависимости от того, какая часть системы была разъединена.

• a) Левый передний тормозной механизм
• b) Правый задний тормозной механизм
• с) Правый передний тормозной механизм
• d) Левый задний тормозной механизм

Прокачка после разъединения соединительной муфты колесного цилиндра/суппорта

Примечание. Если был удален не один суппорт/колесный цилиндр, выполните эту процедуру на каждом тормозе, работая в последовательности, представленной выше.

1. Соедините контейнер со штуцером прокачки и доведите до нормы уровень жидкости в резервуаре главного цилиндра. Не забывайте поддерживать его выше метки «MIN» на протяжении всей процедуры.

2. Откройте штуцер прокачки, затем попросите ассистента нажать до упора педаль тормоза и удерживать ее в этом положении. Затяните штуцер и попросите ассистента медленно выпустить педаль и подождать приблизительно 3 секунды. Повторите эту процедуру не менее десяти раз, пока жидкость, вытекающая из штуцера прокачки, не освободится от воздушных пузырей.

3. Вновь попросите ассистента нажать несколько раз на тормозную педаль и удерживать ее нажатой. Откройте штуцер прокачки и дайте педали опуститься до пола. Затяните штуцер и попросите ассистента медленно выпустить педаль и подождать не менее 3 секунд. Повторите эту процедуру и убедитесь, что вытекающая жидкость свободна от пузырей.

4. Проверьте упругость тормозной педали, затем снимите контейнер и доведите до нормы уровень жидкости (обратитесь к Разделу График текущего обслуживания). Убедитесь, что штуцер прокачки зажат регламентированным усилием затяжки, затем установите пылезащитный колпачок.

Прокачка поле разъединения муфт, регулирующих давление

1. Прокачайте оба задних тормозных механизма как описано выше.

Прокачка после разъединения соединительной муфты главного цилиндра

2. Если главный цилиндр был разъединен, перед подключением к гидропроводу его необходимо прокачать, чтобы воздух не попал в гидравлический блок. Для этого потребуются две заглушки, которые вворачиваются в отверстия главного цилиндра.

3. Вверните заглушки в порты главного цилиндра и затяните их.

4. Заполните резервуар цилиндра, затем откройте заднюю заглушку/штуцер (первый контур) и попросите ассистента нажать педаль тормоза и удерживать ее в этом положении. Затяните заглушку, затем попросите ассистента медленно выпустить педаль тормоза и подождать приблизительно 3 секунды. Повторите эту процедуру 5-6 раз.

5. Повторите процедуру для передней части главного цилиндра (второй контур).

6. Чтобы предотвратить выход жидкости из цилиндра, а следовательно, проникновение в него воздуха, прежде чем снять заглушки, попросите ассистента слегка нажать педаль тормоза (приблизительно на 30 мм) и удерживать ее в этом положении.

7. Снимите заглушки с тормозных трубок и убедитесь, что обе трубки наполнены жидкостью; если это не так, долейте в них жидкость. Быстро снимите одну из заглушек главного цилиндра (педаль тормоза удерживается как описано в предыдущем параграфе), подсоедините тормозную трубку и затяните соединительную гайку приведенным в Спецификациях усилием. Повторите процедуру на втором канале главного цилиндра, затем смойте пролитую жидкость.

8. Обратитесь к параграфам выше и полностью прокачайте тормозную гидросистему в указанной выше последовательности.

Прокачка после разъединения соединительной муфты гидравлического блока

1. Прежде чем подсоединять к гидравлическому блоку трубки, убедитесь, что все порты блока и сами трубки наполнены жидкостью. Затяните все соединительные гайки приведенным в Спецификациях усилием, и смойте пролитую жидкость.

2. Обратитесь к параграфам выше и полностью прокачайте тормозную гидросистему в указанной выше последовательности.

Renault Scenic

Добрый день, на Сценик 1.6 2000 года (машина с АБС) лопнула задняя тормозная трубка, и потом "до кучи" снимался задний тормозной суппорт(обслужить), теперь нужно прокачать систему. прочитал много всяких методик, и запутался) — кто то говорит нужно снимать клемму с аккумулятора, кто то нет. разные последовательности прокачки колёс..
Первая
— правое заднее
— левое переднее
— левое заднее
— правое переднее

Вторая
— левое переднее
— правое заднее
— правое переднее
— левое заднее

ещё предлагают классический "жигулёвский" метод, с самого дальнего — к ближнему от главного тормозного..

так как всё же правильно прокачать, и что там с отключением аккумулятора?!
