Как проверять катушку зажигания Honda? катушка на каждую свечу
А бывает так. Едешь на своем Civic EU, или CR-V II поколения, или Accord CL, льет дождь, гром и молния, и вдруг — бац, и двигатель словно перестал тянуть, появилась непонятная вибрация, и мотор «затроил».
А еще-е-е-е-е. Бывает так, — едешь на своем Fit, с двигателем 1,3. Погода — никакая, ничего не радует, ни дождя, ни снега, ни солнца. И машина еще дергается при разгоне, как будто ее за корму кто-то то схватит, то отпустит. И так уже неделю! И никакой радости, потому что знакомые мастера сказали, что надо вариатор поменять.
Что в вышеописанных ситуациях общего? То же, о чем мы говорили на прошлой неделе, — проблема в системе зажигания.
В отличие от примера, приведенного в предыдущей статье, в данном случае, мы имеем дело с отличной системой зажигания. Суть ее заключается в следующем, — начиная с 2001 года, в компании Honda было решено отказаться от трамблерной схемы зажигания с использованием одной катушки зажигания для двигателя. Была предложена новая конструкция, в которой на каждую свечу зажигания в двигателе приходилось по одной катушке. В чем преимущество нового решения? Давайте разберемся.
В чем были плюсы предыдущей схемы? Если честно, только в одном, — в стоимости. В остальном были сплошные минусы. Трамблерная система зажигания работала по механической схеме и была очень подвержена износу. Каждый элемент, бегунок, крышка, высоковольтные провода, имел свой ресурс, вырабатывая который, деталь не сразу выходила из строя, а создавала возможность чрезмерной нагрузки на единственную катушку зажигания. «Пробой» на бегунке, или на крышке трамблера, или в проводах, приводил к тому, что искра, предназначенная для свечи зажигания, выстреливала в другом направлении. Ситуацию многократно усугублял тот факт, что все это могло происходить еще и на «уставших» свечах зажигания. Это не могло не влиять на стабильность самой катушки, а, поскольку в системе одна была одна-одинешенька, внезапный выход ее из строя приводил к полной остановке автомобиля.
В случае, с установкой нескольких катушек зажигания в системе, достигался следующий эффект: во-первых, убиралась механическая составляющая всей работы, что существенно увеличивало ресурс системы. Управление системой зажигания отныне полностью передавалось компьютеру. Во-вторых, были убраны многие «посредники» передачи искры, — бегунок, крышка, высоковольтные провода. Это не только позволило упростить конструкцию, но и существенно повысило надежность доставки искры. В новой схеме был применен принцип подачи в открытом доступе на саму катушку зажигания провода с низковольтным напряжением. А катушка, находящаяся непосредственно на свече, генерировала высоковольтный разряд, что называется, «не отходя от кассы». В третьих, и самое главное, — отныне, с выходом из строя какой-либо катушки зажигания, автомобиль не превращался в груду неподвижного железа, — движение можно было продолжить дальше, до ближайшего дилера или автоцентра.
Конечно, у этой конструкции были и минусы. Так, новые катушки, участвовавшие в этой схеме, получились конструктивно более «привередливые» к качеству свечи. Если старая схема имела огромный запас прочности катушки, поскольку шанс «потери» искры был очень высок, новая схема зажигания должна была работать прямо на месте с «клиентом», то есть со свечей. И по расчетам конструкторов, состояние этой свечи должно было быть, как минимум хорошим, и российская схема «я свечи не менял 80 тысяч и еще столько же менять не буду, пусть ездят!» явно не входила в их планы.
Другим минусом, более очевидным для каждого владельца подобной схемы, стала стоимость каждой катушки зажигания. Она равнялась или была даже дороже стоимости катушки зажигания для трамблера, только в отличие от трамблера с его «соло»-катушкой, тут их могло требоваться под замену две, три, а иногда (на примере Honda Fit) и до пяти штук сразу.
Конечно, если разобраться, виной такому массовому вымирания катушек мог быть только один человек, — владелец автомобиля, не вовремя, или неправильно поменявший свечи зажигания. Ни враги партии и правительства, ни гремлины, живущие в Северной Америке, на этот процесс повлиять не могли.
Так. Виновных мы обрисовали, симптомы в начале статьи упомянули, пришло время рассказать, как же все-таки проверить катушку зажигания на состояние.
Стоит сказать, что проблему «погибшей» катушки зажигания локализовать с одной стороны сложно, с другой, вроде бы просто. Неудобство заключается в том, что вышедшая из строя катушка не зажигает на панели приборов лампочку Check Engine. Также, даже официальные сканеры Honda не всегда показывают проблему с катушкой зажигания. Еще хуже дела обстоят с дешевыми «общими сканерами», которые есть почти в каждом гаражном сервисе. Например, сканер «для всех машин сразу», при подключении к разъему Honda Fit, при «погибшей» катушке зажигания, выдает интересный вердикт – проблема датчика положения коленвала. Стоимость датчика примерно равна стоимости катушки, сама операция по демонтажу и установке стоит половину его стоимости, но замена его не дает абсолютно ничего! С точки зрения горе-мастеров, это является одним из «однозначных» подтверждений о необходимости ехать на станцию по ремонту вариаторов и сдаваться. Но эту проблему мы рассмотрим чуть ниже. Сначала стоит поговорить о других автомобилях, кроме Honda Fit, на которых установлено по четыре катушки зажигания.
Таких автомобилей у Honda абсолютное большинство, — почти все, которые были спроектированы и созданы после 2001 года. Итак, основной симптом выхода из строя катушки зажигания, — резкий сбой в нормальной работе двигателя, «троение» (для тех, кто не очень в этом понимает, — если вы привыкли, что Ваш двигатель работает ровно и исправно, знайте, что он работает по принципу счета «раз-два-три-четыре», по количеству вспышек в цилиндрах; троение, это когда вспышка в одном цилиндре пропускается, и мотор работает примерно так: «раз-два-брррр-четыре»). С этого момента самым правильным будет неторопливая езда в сторону ближайшего автосервиса, или в гараж. Если на улице тепло, можно проверить состояние катушек и прямо на месте, благо, это намного проще, чем в случае с трамблерной системой, но мы бы рекомендовали доехать до сервиса, что называется, «во избежание». Если у Вас есть возможность обратиться в автосервис с оригинальным сканером Honda, лучше проверить автомобиль на нем. Дело в том, что проблема может быть и не совсем в катушке, и наличие сканера, способного проверить автомобиль до Вашей проверки, может просто сберечь Ваше время. Если нет, а мотор машины «троит», можно попробовать проверить катушки зажигания самостоятельно.
Начинать проверку этой системы необходимо со свечей. Для этого надо будет ( на выключенном автомобиле! ) вывернуть все свечи и визуально проверить их состояние. Нормальная, рабочая свеча зажигания будет иметь рабочий зазор (на глаз поймать параметры 1,1мм или 1,3мм сложновато, но зазор более 1,5мм виден отлично, а это означает, что свеча свое отработала).
Зазор между центральным и боковым электродом превышает все допустимые нормы. Свеча не может быть признана рабочей.
Если в Вашем двигателе установлены иридиевые свечи зажигания, то стоит обратить особенное внимание на состояние иридиевого наконечника основного электрода. Часто, в условиях сверхдолгой эксплуатации (иридиевые свечи могут ходить до 100 тысяч км, но это не мешает нашим согражданам ездить и 150 тысяч км, не меняя свечей) иридиевый наконечник выгорает, и, не смотря на внешне нормальное состояние, свеча уже не является рабочей.

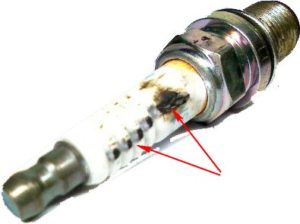

Обязательно необходимо проверить белый изолятор в верхней части свечи. Существует распространенная легенда о том, что белый изолятор на нормальной свече должен быть белым постоянно, и любые пятна на нем свидетельствуют о выходе свечи из строя. На самом деле это не так. Желтая корона на нижней части изолятора (на стыке с резьбовой частью), это как раз нормальное состояние свечи. А о необходимости срочной замены (и, как правило, о 99% вероятности уже выхода из строя катушки) свидетельствуют черные пробои на этом электроде.
В идеале, перед проверкой катушек необходимо заменить свечи зажигания, чтобы соблюсти чистоту эксперимента. Если Вы недавно меняли свечи зажигания, это еще не повод оставлять их на месте, так как, к сожалению, определенный процент брака при производстве вполне возможен, особенно, если мы говорим про неоригинальные свечи.
Еще одним источником проблемы может быть и неправильный подбор свечей. Так, например, на автомобиле Honda Civic EU/ES в случае с АКПП классического типа ставятся обычные свечи, а в случае с вариатором, — иридиевые, которые не допускают замены на обычные! В серьезном магазине или сервисе, прежде чем подбирать Вам свечи, у Вас спросят комплектацию Вашего автомобиля (ну или на Ваше замечание по комплектации ответят, что в данном случае не влияет на подбор, и такое тоже случается). Поэтому, пожалуйста, обращайте внимание на это при подборе свечей зажигания, и не слушайте людей, предлагающих Вам дешевую альтернативу.
Если свечи были недавно поменяны, правильно подобраны, и ни на одной свече не наблюдается черных пробоев, их можно условно посчитать «целыми и новыми».
Второй этап, — визуальная диагностика катушек зажигания. Целая и рабочая катушка зажигания на месте стыка со свечей не будет иметь никаких черных подпалин, от нее не будет пахнуть гарью, горелой обмоткой или чем-то подобным. Если одна из катушек на Вашем моторе имеет похожие признаки, — отметьте ее, она будет главной «подозреваемой».
Соберите все назад (то есть установите на место свечи, оденьте катушки на каждую из них, и подключите к питанию).
Попробуйте завести автомобиль. Если «троение» исчезло, — поздравляем. Значит у Вас были исправные катушки зажигания, а проблема была в какой-то из свечей, и она устранилась вместе с ее заменой. Если двигатель продолжает подтраивать, — ищем дальше.
Теперь собственно, как проверяются катушки. Для того чтобы бесстрашно начать проверку, следует понимать одну вещь, — данная конструкция сводит к минимуму вероятность выхода из строя катушки по причине пробоя высоковольтного напряжения. Если в предыдущей статье, мы, описывая историю с запретом проверки искры на корпус, всячески подчеркивали недопустимость этого мероприятия, то операции, которые мы опишем ниже, не смогут никак повредить Вашей катушке зажигания, поскольку все действия будут производиться ДО процесса генерации высоковольтного напряжения.
Итак, если Вы аккуратно все делали с заменой свечей, Вы не могли не обратить внимания на провода с разъемом, подходящие к каждой катушке и защелкиваюшиеся в специальный паз на ней. Это провода низковольтного (стандартного) напряжения бортовой сети автомобиля, которые подводят на катушку ток, для преобразования его в высоковольтную искру. Мы имеем четыре цилиндра и четыре катушки зажигания, одна из которых, предположительно, не работает. Чтобы «поймать» ее, необходимо сделать следующую операцию, — отсоедините первый провод, подающий напряжение на катушку от самой катушки зажигания. Если катушка была (и, спешим успокоить, остается) рабочая, двигатель резко изменит звук своей работы и попытается заглохнуть (теперь он работает вообще на двух цилиндрах). Подключите катушку обратно, и звук двигателя должен вернуться к изначальному «троению». Отключайте следующую катушку…
Суть данной проверки сводится к тому, что нерабочая катушка, даже будучи отключенной от бортового питания, никак не повлияет на звук «троящего» двигателя, — если катушка уже «мертвая», то наличие или отсутствие питания никак на ней не отразится. Можете начать проверку прямо с подозрительной (отмеченной при визуальном осмотре) катушки. Часто, подозрения подтверждаются с первой попытки. Как только Вам удалось локализовать проблемный элемент, можете смело ехать за новым. Ремонту катушки не подлежат.
Теперь стоит, наконец, рассказать и про Honda Fit.
Отличительной особенностью Fit (и подобных ему машин, например Mobilio) заключается в наличии восьми свечей и восьми катушек зажигания. Расположение переднего ряда свечей очень доступно для замены и не вызывает никаких проблем. Наличие заднего ряда свечей, не смотря уже на десятилетний срок присутствия этих автомобилей на рынке, является тайной не только для большинства владельцев машин, но и для мастеров многих сервисов. В итоге, свечи заднего ряда иногда не меняются по 100 тысяч км, хотя подлежат замене каждые 20-30 тысяч км. Все это ведет к проблемам с задним рядом катушек. Однако, в отличие от обычной схемы с четырьмя катушками, проблема «троения» двигателя проявляется только при одновременном выходе из строя ДВУХ катушек на одном цилиндре (то есть и передней и задней катушки), что случается крайне редко! Обычно, за катушками переднего ряда следят, поэтому «вымирание» катушек сопровождается иными симптомами.
Чаще всего, автомобиль начинает дергаться при разгоне, как будто проблема в вариаторе. Далее следует грустная история о поездке в «недорогой, но очень хороший сервис», где хорошие ребята-мастера, посмотрев на поведение автомобиля, подключают его к имеющемуся у них сканеру, и выносят вердикт об ошибке датчика положения коленвала. Замена датчика ни к чему, кроме потери денег, не привела, и «хорошие ребята» посоветовали обратиться в «коробочный» сервис для ремонта вариатора.
Почему же все мастера (и автовладельцы) грешат на вариатор в этой ситуации? Да потому, что вышедшая из строя катушка зажигания на «восьмикатушечном» двигателе, не приводит к «троению» мотора, но существенно изменяет качество сгорания топливной смеси, и компьютер на это пытается реагировать! Возникающие провалы при работе двигателя вызваны неполным сгоранием топлива в одном из цилиндров. Фактически, если бы в моторе стояло четыре свечи, наблюдался бы все тот же эффект «троения», но в данном случае, одна свеча худо-бедно, но поджигает смесь, однако, это отличается от оптимального режима работы. Вот отсюда и берутся рывки при разгоне, которые, многие «мастера» в силу отсутствия знаний, или нежелания разбираться в проблеме, «отфуболивают» в сторону ни в чем не повинного вариатора. Логика такая, — двигатель не троит? Не троит! При разгоне пинается? Пинается! Значит дело в коробке! Многие «пострадавшие» в этой ситуации сначала, по рекомендации мастеров, промывают вариатор, что окончательно убивает его. После этого, отдав огромную сумму денег, меняют коробку, но так и не избавляются от проблемы!
Как же проверить катушку зажигания? Наш простой ответ, — так же, как и на двигателе с четырьмя катушками. Начинать следует с замены всех восьми свечей, их осмотра, а также осмотра катушек зажигания. Искать следует те же симптомы, что и описаны выше. Если одна из катушек плохо выглядит, отметьте ее, возможно дело в ней. Далее, после замены свечей и установки катушек на места, начните поочередно отключать каждую из них, отсоединяя подводящий провод бортовой сети. Однако здесь Вас будет поджидать небольшая ловушка. Поскольку смесь в камере сгорания будет воспламеняться даже с одной катушкой зажигания, на малых оборотах поймать меняющийся звук практически невозможно.
В данном случае необходимо действовать по другому принципу. Начните отсоединять катушки с ближнего (переднего) ряда. Чаще всего (и мы это упоминали) из строя выходят представители заднего ряда. Так вот, когда Вы доберетесь до цилиндра, в котором одна из катушек заднего ряда вышла из строя, а Вы сами отключите еще и катушку переднего ряда, Вы получите стопроцентный эффект «троящего» двигателя. Принцип тот же, — на одной катушке цилиндр будет как-то работать, без катушек совсем, — работать не будет никак, — двигатель начнет лихорадить.
Если поочередное отключение катушек переднего ряда не дало эффекта, возможно, проблема в одной из них. Тогда стоит попробовать также поочередно отключать задний ряд. В любом случае, если проблема в катушке, — Вы ее обнаружите сразу же. Метод устранения проблемы один – замена вышедшей из строя катушки. Ремонтировать ее бесполезно.
Резюмируя статью можно сказать следующее. Вышеописанный способ немного похож на «колхозный», но, к сожалению, является единственным доступным способом проверки катушек даже для официальных дилеров Honda в России. Для катушек такая проверка безопасна, поскольку бортовое напряжение сети, при отсутствии короткого замыкания (плохо закрепленный контакт) не влияет на работоспособность катушки, — ее «убивает» высоковольтная искра, пробивающая не в нужную точку. Этот способ является в своем роде «тайной» мастеров в хороших автосервисах, которые стремятся придать этому процессу сложность и недоступность для непосвященных. С одной стороны, он действительно «сложноват» для неподготовленных, с другой, — если Вы сами можете провести эту проверку, — «зачем платить больше»? (С)
В идеальной ситуации катушки проверяются оригинальным сканером хонда и последней прошивкой, который сразу покажет какая катушка зажигания вышла из сторя.
Ремонт ХОНДА
Сервис и запчасти Хонда 8(926) 816-2670 WhatsApp Viber Telegram
honda кузовной ремонт ремонт honda покраска автомобиля
Скупой платит дважды, дурак трижды, лох по жизни!
Мы, русские, единственный народ, который может поехать на рыбалку — а поймать белочку.
Автосервис
"Пожалуйста, позаботьтесь о вашем S2000, владейте им долго и наслаждайтесь им из глубины своего сердца, делитесь информацией о лучшем автомобиле Honda S2000 со своими друзьями, так что легенда о S2000 будет бесконечной." — Шигеру Уэхара — главный конструктор, S2000 — 12 апреля 2009, Трентино, Италия
"S2000 был рожден во сне, он был построен со страстью и даже при том, что производство будет закончено 7 августа мечта будет жить, поэтому, пожалуйста, храните эти машины вечно!" — Г-н Аоки — Honda Коллекция центр конечной продукции Тур 11 июля 2009, Motegi, Япония
Honda civic 1996 — продан
Honda hr-v 2001 cvt — продан
Honda hr-v 1999 manual — продан
Honda civic 5d 2008 manual — разбит
Honda accord 2007 2,4 — продан
Honda S2000 2002 — отдал
Honda S2000 2003 — на хранении
Acura Tlx 2015 3,5 sh-awd — продан
Honda Acty Van — возим запчасти (офигенное авто) — продан
Suzuki Jimny 2016 — продан
Honda Pilot 2018 — большая машина для большой семьи
Как проверить катушку зажигания хонда цивик 4д
А еще-е-е-е-е…. Бывает так, — едешь на своем Fit, с двигателем 1,3. Погода — никакая, ничего не радует, ни дождя, ни снега, ни солнца. И машина еще дергается при разгоне, как будто ее за корму кто-то то схватит, то отпустит. И так уже неделю! И никакой радости, потому что знакомые мастера сказали, что надо вариатор поменять…
Что в вышеописанных ситуациях общего? То же, о чем мы говорили в прошлой статье, — проблема в системе зажигания.
В отличие от примера, приведенного в предыдущей статье, в данном случае, мы имеем дело с отличной системой зажигания. Суть ее заключается в следующем, — начиная с 2001 года, в компании Honda было решено отказаться от трамблерной схемы зажигания с использованием одной катушки зажигания для двигателя. Была предложена новая конструкция, в которой на каждую свечу зажигания в двигателе приходилось по одной катушке. В чем преимущество нового решения? Давайте разберемся.
Конечно, если разобраться, виной такому массовому вымирания катушек мог быть только один человек, — владелец автомобиля, не вовремя, или неправильно поменявший свечи зажигания. Ни враги партии и правительства, ни гремлины, живущие в Северной Америке, на этот процесс повлиять не могли.
Так. Виновных мы обрисовали, симптомы в начале статьи упомянули, пришло время рассказать, как же все-таки проверить катушку зажигания на состояние.
Начинать проверку этой системы необходимо со свечей. Для этого надо будет ( на выключенном автомобиле! ) вывернуть все свечи и визуально проверить их состояние. Нормальная, рабочая свеча зажигания будет иметь рабочий зазор (на глаз поймать параметры 1,1мм или 1,3мм сложновато, но зазор более 1,5мм виден отлично, а это означает, что свеча свое отработала).
Если в Вашем двигателе установлены иридиевые свечи зажигания, то стоит обратить особенное внимание на состояние иридиевого наконечника основного электрода. Часто, в условиях сверхдолгой эксплуатации (иридиевые свечи могут ходить до 100 тысяч км, но это не мешает нашим согражданам ездить и 150 тысяч км, не меняя свечей) иридиевый наконечник выгорает, и, не смотря на внешне нормальное состояние, свеча уже не является рабочей.
Обязательно необходимо проверить белый изолятор в верхней части свечи. Существует распространенная легенда о том, что белый изолятор на нормальной свече должен быть белым постоянно, и любые пятна на нем свидетельствуют о выходе свечи из строя. На самом деле это не так. Желтая корона на нижней части изолятора (на стыке с резьбовой частью), это как раз нормальное состояние свечи. А о необходимости срочной замены (и, как правило, о 99% вероятности уже выхода из строя катушки) свидетельствуют черные пробои на этом электроде.
В идеале, перед проверкой катушек необходимо заменить свечи зажигания, чтобы соблюсти чистоту эксперимента. Если Вы недавно меняли свечи зажигания, это еще не повод оставлять их на месте, так как, к сожалению, определенный процент брака при производстве вполне возможен, особенно, если мы говорим про неоригинальные свечи.
Еще одним источником проблемы может быть и неправильный подбор свечей. Так, например, на автомобиле Honda Civic EU/ES в случае с АКПП классического типа ставятся обычные свечи, а в случае с вариатором, — иридиевые, которые не допускают замены на обычные! В серьезном магазине или сервисе, прежде чем подбирать Вам свечи, у Вас спросят комплектацию Вашего автомобиля (ну или на Ваше замечание по комплектации ответят, что в данном случае не влияет на подбор, и такое тоже случается). Поэтому, пожалуйста, обращайте внимание на это при подборе свечей зажигания, и не слушайте людей, предлагающих Вам дешевую альтернативу.
Соберите все назад (то есть установите на место свечи, наденьте катушки на каждую из них, и подключите к питанию).
Теперь собственно, как проверяются катушки. Для того чтобы бесстрашно начать проверку, следует понимать одну вещь, — данная конструкция сводит к минимуму вероятность выхода из строя катушки по причине пробоя высоковольтного напряжения. Если в предыдущей статье, мы, описывая историю с запретом проверки искры на корпус, всячески подчеркивали недопустимость этого мероприятия, то операции, которые мы опишем ниже, не смогут никак повредить Вашей катушке зажигания, поскольку все действия будут производиться ДО процесса генерации высоковольтного напряжения.
Итак, если Вы аккуратно все делали с заменой свечей, Вы не могли не обратить внимания на провода с разъемом, подходящие к каждой катушке и защелкиваюшиеся в специальный паз на ней.
Теперь стоит, наконец, рассказать и про Honda Fit.
Как же проверить катушку зажигания? Наш простой ответ, — так же, как и на двигателе с четырьмя катушками. Начинать следует с замены всех восьми свечей, их осмотра, а также осмотра катушек зажигания. Искать следует те же симптомы, что и описаны выше. Если одна из катушек плохо выглядит, отметьте ее, возможно дело в ней. Далее, после замены свечей и установки катушек на места, начните поочередно отключать каждую из них, отсоединяя подводящий провод бортовой сети. Однако здесь Вас будет поджидать небольшая ловушка. Поскольку смесь в камере сгорания будет воспламеняться даже с одной катушкой зажигания, на малых оборотах поймать меняющийся звук практически невозможно.
Если поочередное отключение катушек переднего ряда не дало эффекта, возможно, проблема в одной из них. Тогда стоит попробовать также поочередно отключать задний ряд. В любом случае, если проблема в катушке, — Вы ее обнаружите сразу же. Метод устранения проблемы один – замена вышедшей из строя катушки. Ремонтировать ее бесполезно.
Надеюсь, что мастера авто-кунг-фу не обидятся на меня, за разглашение их профессиональных секретов.
P.S. Спустя больше года после написания статьи.
Опыт сотрудничества в течение года с автосервисом, специализирующемся на ремонте автомобилей Honda позволил добавить некоторые корректировки к методам, описанным выше.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
На этом скрине нас интересуют ошибки Р0302 (пропуск в цилиндре №2) и Р0303 (пропуск в цилиндре №3)
Ниже мы видим информацию которую нам выдает лаунч по этим ошибкам
Теперь пример как должно выглядеть если у вас все исправно и ошибок нет — эти скрины я сделал у себя на машине сегодня.
Немного наблюдений: в максимальной комплектации 31 страница потока данных, а в минималке 28. У меня максималка и пример номера странице сделан по максималке.
В потоке данных двигателя мы видим это:
Нас интересуют пункты 3-4 страница 21, 1-4 на странице 22 и 23.
И вроде уже появляется улыбка что все хорошо катушки в норме, НО не спешите радоваться, сделайте кружок по району и возможно вы уведите ЭТО
Долго размышлял, думал и первая мысль была что это просто «просто» пропуск в третьем цилиндре, но нет, ответ будет чуть ниже.
Тогда я решил провести эксперимент проверить на таких же цивиках эти показания. Написал в конференцию одноклубников и откликнулось 3 человека, мы встретились и тут началось.
Скажу сразу проезжали мы вместе на каждой машине по очереди, примерно по 10 минут. Скриншоты сделаны в конце пути.
Машина № 1. Максимальная комплектация. пробег 200к км.
К сожалению забыл сделать скриншот в конце пути, сделал в процессе катания. На скриншоте в пункте №2 мы видим цифру 5, но на самом деле в конце пути там была цифра 9.
Уже интересно.
Но больше всего мне была интересна машина №3, т.к. там когда-то катушки просто развалились и были куплены новые в замен старых. Скрины в начале поста с ошибками вы видели именно с этой машины.
Машина № 3. Максимальная комплектация. пробег около 170к км.
Что мы видим? А не чего, я забыл сделать скрин, но скажу вам так, там было все по 0. Вставлю свой скриншот перед началом пути.
Посидев, подумав сделал вывод, но вы наверное уже догадались.
Общий вывод:
На странице 21(пункт 3) или страница 19(пункт 2) цифры 1,00; 2,00; 3,00 и т.д. в нашем случае получилось до 9,00 — Это количество пропусков за пройденный путь.
На странице 21(пункт 4) или страница 19(пункт 3) текст [1]; [2]; [3]; [4] CLY MISEFIRE означают номер цилиндра в котором есть пропуски.
Получается по моей машине за пройденный путь 3 пропуска в 3-м цилиндре.
Машина №1 — 1 пропуск в 2-ом цилиндре.
Машина №2 — 9 пропусков в 1,2,3,4 цилиндр.
Машина №3 — пропуски отсутствую.
Вывод который я сделал для себя: На днях сниму катушки, полюбуюсь на них, поменяю местами и буду тестить. Наверное сразу же закажу 4 катушки YEC IGC604A и свечи Denso SKJ20DRM11S.
Надеюсь эта статья станет кому-то полезной и он найдет тут ответ на свой вопрос.
Если что-то не понятно пишите, спрашивайте. Постараюсь помочь.
Или есть другой вариант. Утром подходишь к машине, поворачиваешь ключ, стартер вращает коленвал, а машина не заводится! И со второй и с третьей попытки положение не улучшается! Испорчено утро, испорчен весь день. А бывает такое и вечером, после работы. Или подъехал к магазину, вышел обратно с покупками, садишься за руль, а машина не заводится! Совсем не заводится!
Что в этих ситуациях общего? А то, что скорее всего, вышеописанные проблемы имеют в своем основании одну общую черту — проблему с системой зажигания, и скорее всего, с катушкой. Что это такое? Давайте разберемся вместе.
Катушка зажигания, — технически сложный узел, можно сказать жизненно необходимый, для нормального функционирования автомобиля. Выход ее из строя ведет либо к полной остановке двигателя, либо к серьезным перебоям в его работе. В конструкции всех автомобилей Honda до моделей 2001года и позднее использовалась трамблерная система зажигания, в которой катушка располагалась в специальном узле, — трамблере.
Если очевидного внешнего пробоя нет — продолжаем поиск дальше. Для того, чтобы провести вторую часть проверки, Вам потребуется цифровой мультиметр (тестер). Вам необходимо будет проверить сопротивление между контактами катушки зажигания. Для этого, устанавливаем один из щупов на центральный контакт (а), а второй устанавливаем на любой из контактов (б). Сопротивление на нормально работающей катушке зажигания должно составлять 16-16,8 кОм. Если параметры сильно отличаются от указанных (допустим, 14 кОм, или 20 кОм), это может быть подтверждением выхода из строя катушки.
Резюмируя общий метод, можно сказать следующее, — обычно, хватает первых трех тестов, чтобы проверить рабочее состояние катушки зажигания. Последний тест рекомендуется только в случае, если остальные тесты не дают однозначных результатов.
Honda civic 1996 — продан
Honda hr-v 2001 cvt — продан
Honda hr-v 1999 manual — продан
Honda civic 5d 2008 manual — разбит
Honda accord 2007 2,4 — продан
Honda S2000 2002 — отдал
Honda S2000 2003 — на хранении
Acura Tlx 2015 3,5 sh-awd — продан
Honda Acty Van — возим запчасти (офигенное авто)
Suzuki Jimny 2016 — катаюсь по бездорожью
Honda Pilot 2018 — большая машина для большой семьи
А еще-е-е-е-е. Бывает так, — едешь на своем Fit, с двигателем 1,3. Погода — никакая, ничего не радует, ни дождя, ни снега, ни солнца. И машина еще дергается при разгоне, как будто ее за корму кто-то то схватит, то отпустит. И так уже неделю! И никакой радости, потому что знакомые мастера сказали, что надо вариатор поменять.
Что в вышеописанных ситуациях общего? То же, о чем мы говорили на прошлой неделе, — проблема в системе зажигания.
В отличие от примера, приведенного в предыдущей статье, в данном случае, мы имеем дело с отличной системой зажигания. Суть ее заключается в следующем, — начиная с 2001 года, в компании Honda было решено отказаться от трамблерной схемы зажигания с использованием одной катушки зажигания для двигателя. Была предложена новая конструкция, в которой на каждую свечу зажигания в двигателе приходилось по одной катушке. В чем преимущество нового решения? Давайте разберемся.
Конечно, если разобраться, виной такому массовому вымирания катушек мог быть только один человек, — владелец автомобиля, не вовремя, или неправильно поменявший свечи зажигания. Ни враги партии и правительства, ни гремлины, живущие в Северной Америке, на этот процесс повлиять не могли.
Так. Виновных мы обрисовали, симптомы в начале статьи упомянули, пришло время рассказать, как же все-таки проверить катушку зажигания на состояние.
Начинать проверку этой системы необходимо со свечей. Для этого надо будет ( на выключенном автомобиле! ) вывернуть все свечи и визуально проверить их состояние. Нормальная, рабочая свеча зажигания будет иметь рабочий зазор (на глаз поймать параметры 1,1мм или 1,3мм сложновато, но зазор более 1,5мм виден отлично, а это означает, что свеча свое отработала).
Зазор между центральным и боковым электродом превышает все допустимые нормы. Свеча не может быть признана рабочей.
Если в Вашем двигателе установлены иридиевые свечи зажигания, то стоит обратить особенное внимание на состояние иридиевого наконечника основного электрода. Часто, в условиях сверхдолгой эксплуатации (иридиевые свечи могут ходить до 100 тысяч км, но это не мешает нашим согражданам ездить и 150 тысяч км, не меняя свечей) иридиевый наконечник выгорает, и, не смотря на внешне нормальное состояние, свеча уже не является рабочей.
Обязательно необходимо проверить белый изолятор в верхней части свечи. Существует распространенная легенда о том, что белый изолятор на нормальной свече должен быть белым постоянно, и любые пятна на нем свидетельствуют о выходе свечи из строя. На самом деле это не так. Желтая корона на нижней части изолятора (на стыке с резьбовой частью), это как раз нормальное состояние свечи. А о необходимости срочной замены (и, как правило, о 99% вероятности уже выхода из строя катушки) свидетельствуют черные пробои на этом электроде.
В идеале, перед проверкой катушек необходимо заменить свечи зажигания, чтобы соблюсти чистоту эксперимента. Если Вы недавно меняли свечи зажигания, это еще не повод оставлять их на месте, так как, к сожалению, определенный процент брака при производстве вполне возможен, особенно, если мы говорим про неоригинальные свечи.
Еще одним источником проблемы может быть и неправильный подбор свечей. Так, например, на автомобиле Honda Civic EU/ES в случае с АКПП классического типа ставятся обычные свечи, а в случае с вариатором, — иридиевые, которые не допускают замены на обычные! В серьезном магазине или сервисе, прежде чем подбирать Вам свечи, у Вас спросят комплектацию Вашего автомобиля (ну или на Ваше замечание по комплектации ответят, что в данном случае не влияет на подбор, и такое тоже случается). Поэтому, пожалуйста, обращайте внимание на это при подборе свечей зажигания, и не слушайте людей, предлагающих Вам дешевую альтернативу.
Соберите все назад (то есть установите на место свечи, оденьте катушки на каждую из них, и подключите к питанию).
Теперь собственно, как проверяются катушки. Для того чтобы бесстрашно начать проверку, следует понимать одну вещь, — данная конструкция сводит к минимуму вероятность выхода из строя катушки по причине пробоя высоковольтного напряжения. Если в предыдущей статье, мы, описывая историю с запретом проверки искры на корпус, всячески подчеркивали недопустимость этого мероприятия, то операции, которые мы опишем ниже, не смогут никак повредить Вашей катушке зажигания, поскольку все действия будут производиться ДО процесса генерации высоковольтного напряжения.
Теперь стоит, наконец, рассказать и про Honda Fit.
Как же проверить катушку зажигания? Наш простой ответ, — так же, как и на двигателе с четырьмя катушками. Начинать следует с замены всех восьми свечей, их осмотра, а также осмотра катушек зажигания. Искать следует те же симптомы, что и описаны выше. Если одна из катушек плохо выглядит, отметьте ее, возможно дело в ней. Далее, после замены свечей и установки катушек на места, начните поочередно отключать каждую из них, отсоединяя подводящий провод бортовой сети. Однако здесь Вас будет поджидать небольшая ловушка. Поскольку смесь в камере сгорания будет воспламеняться даже с одной катушкой зажигания, на малых оборотах поймать меняющийся звук практически невозможно.
Если поочередное отключение катушек переднего ряда не дало эффекта, возможно, проблема в одной из них. Тогда стоит попробовать также поочередно отключать задний ряд. В любом случае, если проблема в катушке, — Вы ее обнаружите сразу же. Метод устранения проблемы один – замена вышедшей из строя катушки. Ремонтировать ее бесполезно.
В идеальной ситуации катушки проверяются оригинальным сканером хонда и последней прошивкой, который сразу покажет какая катушка зажигания вышла из сторя.
Honda civic 1996 — продан
Honda hr-v 2001 cvt — продан
Honda hr-v 1999 manual — продан
Honda civic 5d 2008 manual — разбит
Honda accord 2007 2,4 — продан
Honda S2000 2002 — отдал
Honda S2000 2003 — на хранении
Acura Tlx 2015 3,5 sh-awd — продан
Honda Acty Van — возим запчасти (офигенное авто)
Suzuki Jimny 2016 — катаюсь по бездорожью
Honda Pilot 2018 — большая машина для большой семьи
Или есть другой вариант. Утром подходишь к машине, поворачиваешь ключ, стартер вращает коленвал, а машина не заводится! И со второй и с третьей попытки положение не улучшается! Испорчено утро, испорчен весь день. А бывает такое и вечером, после работы. Или подъехал к магазину, вышел обратно с покупками, садишься за руль, а машина не заводится! Совсем не заводится!
Что в этих ситуациях общего? А то, что скорее всего, вышеописанные проблемы имеют в своем основании одну общую черту — проблему с системой зажигания, и скорее всего, с катушкой. Что это такое? Давайте разберемся вместе.
Катушка зажигания, — технически сложный узел, можно сказать жизненно необходимый, для нормального функционирования автомобиля. Выход ее из строя ведет либо к полной остановке двигателя, либо к серьезным перебоям в его работе. В конструкции всех автомобилей Honda до моделей 2001года и позднее использовалась трамблерная система зажигания, в которой катушка располагалась в специальном узле, — трамблере.
Причиной тому, попустительское отношение со стороны тестирующего, когда свеча неплотно касается, металлической поверхности, и если Жигули переживут такое, то катушка Хонды прикажет долго жить почти моментально.
Если очевидного внешнего пробоя нет — продолжаем поиск дальше. Для того, чтобы провести вторую часть проверки, Вам потребуется цифровой мультиметр (тестер). Вам необходимо будет проверить сопротивление между контактами катушки зажигания. Для этого, устанавливаем один из щупов на центральный контакт (а), а второй устанавливаем на любой из контактов (б). Сопротивление на нормально работающей катушке зажигания должно составлять 16-16,8 кОм. Если параметры сильно отличаются от указанных (допустим, 14 кОм, или 20 кОм), это может быть подтверждением выхода из строя катушки.
Резюмируя общий метод, можно сказать следующее, — обычно, хватает первых трех тестов, чтобы проверить рабочее состояние катушки зажигания. Последний тест рекомендуется только в случае, если остальные тесты не дают однозначных результатов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как проверить катушку зажигания в трамблере Honda
Бывает так, — едешь-едешь, на своей CR-V RD1, или Civic EK, или H-RV, все замечательно, солнышко улыбается, машина радостно урчит, реагируя на нажатие педали газа и вдруг, — бац! — и загорелись все лампочки на приборной панели, руль стал «тугой», а педаль тормоза, — вообще «не прожать». Очевидно, что машина заглохла. При попытке завести машину, стартер крутит, но ничего не происходит. И весь день насмарку!
Или есть другой вариант. Утром подходишь к машине, поворачиваешь ключ, стартер вращает коленвал, а машина не заводится! И со второй и с третьей попытки положение не улучшается! Испорчено утро, испорчен весь день. А бывает такое и вечером, после работы. Или подъехал к магазину, вышел обратно с покупками, садишься за руль, а машина не заводится! Совсем не заводится!
Что в этих ситуациях общего? А то, что скорее всего, вышеописанные проблемы имеют в своем основании одну общую черту — проблему с системой зажигания, и скорее всего, с катушкой. Что это такое? Давайте разберемся вместе.
Катушка зажигания, — технически сложный узел, можно сказать жизненно необходимый, для нормального функционирования автомобиля. Выход ее из строя ведет либо к полной остановке двигателя, либо к серьезным перебоям в его работе. В конструкции всех автомобилей Honda до моделей 2001года и позднее использовалась трамблерная система зажигания, в которой катушка располагалась в специальном узле, — трамблере.
Такая конструкция в компании Honda считается уже прошлым веком. Тем не менее, автомобилей, с такой системой зажигания «бегает» по дорогам необъятной России великое множество, поэтому обойти стороной эту проблему никак нельзя. Тем более, что срок жизни любого узла (в том числе и трамблера) имеет определенный отрезок, то есть чем старше машина, тем больше шансов у нее «поймать» проблему. Поэтому мы и остановимся на этом типе подробнее всех.
Итак, система зажигания с трамблером работает следующим образом. В специальное устройство, закрепленное на голове двигателя (собственно это устройство и есть трамблер, или распределитель), подается низковольтный ток от бортовой сети. Далее, этот ток, попадая на катушку зажигания трансформируется в высоковольтный, которое, посредством бегунка и контактов на крышке трамблера, «выстреливается» в высоковольтный провод, на нужную свечу зажигания, в тот цилиндр, в котором закрылись впускные клапаны (т.е. завершена фаза пуска) и точка сжатия достигла своего максимума. Венцом этого процесса является вспышка смеси в камере сгорания, благодаря чему работает двигатель, и автомобиль едет.
Катушка, в этой схеме играет ключевую роль, и выход ее из строя ведет к полной остановке двигателя. Чаще всего это происходит внезапно, без каких-либо «прелюдий», — автомобиль глохнет на ходу, или просто отказывается завестись после нормальной обычной остановки. Симптомы выглядят следующим образом, — стартер интенсивно вращает коленвал, но никакого «схватывания» и запуска двигателя не происходит. Если долго крутить стартер, можно почувствовать запах бензина из выхлопной трубы, что лишний раз свидетельствует именно о проблеме поджига смеси.
Причин выхода из строя катушки не так уж и много. Фактически можно свести их к двум, — старение узла (и самой катушки) или нарушение схемы «доставки искры» до конечной точки, — «пробитые» провода, старые, или неправильно подобранные свечи зажигания. Чаще всего дело либо в старости, либо в свечах. Катушка, будучи изделием технически сложным, плохо реагирует на различные препятствия в своей работе, часто просто выходя из строя, нежели сопротивляясь и пытаясь хоть как-то работать.
Как же проверить катушку зажигания, которая вышла из строя на трамблерном моторе? Мастера «жигулевских» автосервисов скажут Вам без тени сомнения, — чтобы проверить работоспособность катушки зажигания, нужно вытащить высоковольтный провод, выкрутить свечу, вставить ее в высокольтный провод, прижать свечу к корпусу автомобиля (или к двигателю) и завести мотор. Проскакивающая между свечей и кузовом искра будет свидетельствовать о работоспособности катушки. И вот тут СТОП.
Дело в том, что заглохнуть «просто так» машина может и не только по причине выхода из строя катушки, поэтому прежде чем грешить на катушку, нужно проверить остальные элементы, необходимые для нормальной работы двигателя. Начинать следует с элементарного, например, есть ли бензин. Тестирование катушки зажигания, установленной в трамблере, вне стен помещения (хотя бы обычного гаража), проводить настоятельно не рекомендуется. Тем, кто все-таки хочет это сделать сам, рекомендуем придерживаться следующих правил.
Для того, чтобы правильно проверить катушку зажигания, следует знать две ключевые вещи. Это устройство может выйти из строя из-за внутреннего повреждения, или из-за «пробоя» на корпус. Начать следует с визуального осмотра, для этого ее надо вынуть из трамблера, разобрав весь этот узел. Ничего сложного в этом нет, но, Вам потребуется инструмент (хотя бы та же отвертка) и элементарная крыша над головой, чтобы внезапный дождь, или ветер не помешали Вашей работе. Итак, катушку Вы вынули, и внимательно осматриваете. Нам необходимо убедиться в отсутствии «пробоя» на корпус. Визуально это похоже на черные точки на обмотке, или на самом металлическом корпусе катушки. Если пробой был сильный, то эта точка будет похожа на «черное солнышко». Нашли? Если да, — можете смело ехать за новой катушкой. В сочетании с отсутствием возможности запустить автомобиль, — вероятность вины катушки практически доказана. В сети выложено много способов проверки работоспособности катушки в случае внешнего пробоя, но лучше доверить создание специальное устройство из проводков и лампочек тем, кто в этом понимает.
Если очевидного внешнего пробоя нет — продолжаем поиск дальше. Для того, чтобы провести вторую часть проверки, Вам потребуется цифровой мультиметр (тестер). Вам необходимо будет проверить сопротивление между контактами катушки зажигания. Для этого, устанавливаем один из щупов на центральный контакт (а), а второй устанавливаем на любой из контактов (б). Сопротивление на нормально работающей катушке зажигания должно составлять 16-16,8 кОм. Если параметры сильно отличаются от указанных (допустим, 14 кОм, или 20 кОм), это может быть подтверждением выхода из строя катушки.
Третий «домашний» способ проверки катушки зажигания также может быстро определить наличие проблемы. Необходимо понюхать катушку зажигания. Для тех, кто знает, какой запах будет лишним, такая диагностика может быть самой точной, — от катушки не должно пахнуть горелой обмоткой. Если запах присутствует, значит есть вероятность проблемы с катушкой.
Наконец, самый надежный способ проверить катушку зажигания, это проверить свою катушку на точно таком же автомобиле друга, или соседа. Самое сложное в этом тесте, — найти согласного на это мероприятие. Если же Вы нашли, — главное, запомнить, что нужно поставить свою подозрительную катушку в чужой автомобиль. Это убережет Вас от неприятностей, которые могут возникнуть с чужой катушкой зажигания, например, если проблема выхода из строя Вашей катушки (старые свечи, пробитые провода) не устранена, Вы можете «угробить» чужую катушку на своей машине. Установка своей катушки в чужой автомобиль не причинит вреда автомобилю, поскольку если деталь нерабочая, — машина просто не заведется, а если рабочая, — заведется, как и со своей катушкой зажигания.
Резюмируя общий метод, можно сказать следующее, — обычно, хватает первых трех тестов, чтобы проверить рабочее состояние катушки зажигания. Последний тест рекомендуется только в случае, если остальные тесты не дают однозначных результатов.
А почему нельзя просто купить катушку зажигания и попробовать поменять ее, а если дело не в ней, просто вернуть ее обратно? Дело в том, что проверить и вернуть катушку зажигания, которая является сложным электронным устройством по причине «не понадобилась» невозможно, с точки зрения «Закона о защите прав потребителей» (согласно гл. II. статья 25.). По этой статье возврат товара, если он не понадобился, возможен только в том случае , если он не был в употреблении. Проверить катушку зажигания без ее установки невозможно, как следствие, если упаковка вскрыта, доказать, что катушка «не была в эксплуатации» можно только путем экспертизы, которая тоже стоит денег. Поэтому, покупая катушку зажигания, имейте ввиду, что возвращать ее будет сложно. Продавец, конечно может вернуть ее, но сделает он это только из глубокого уважения к Вам, поскольку проверить состояние этой катушки в условиях магазина почти невозможно.
В заключение первой части хотелось бы рассказать реальную историю. Однажды, приехав на работу, автор этой статьи обнаружил стоящего у дверей человека. Если учесть, что до открытия магазина было еще около 40 минут, присутствие покупателя в столь ранний час несколько удивило. Как выяснилось, клиенту требовалась катушка для Honda CR-V I поколения. В ответ на расспросы, человек грустно махнул рукой и сказал: «Я точно знаю, что нужна катушка, давайте.».
Разговорившись, пока загружались все компьютеры, клиент рассказал следующую историю. За утренним кофе ему пришла в голову идея почитать форумы про Honda CR-V, где один из пользователей, наученный горьким опытом отговаривал других от проверки катушки зажигания, путем замыкания свечи на корпус. Автор поста уверял, что от этого сгорают сами катушки. Клиент дочитал статью, но в душе у него поселилось подозрение, — как так, — на жигулях можно, а на Honda нельзя? Поэтому, спустившись на парковку вместе с сыном, он вывинтил свечу, надел на нее провод, и попросил сына повернуть ключ зажигания. Проскочившая между свечой и кузовом искра показала, что катушка работала отлично, но после установки свечи на место, машина более не заводилась. После этого, человек поехал к нам в магазин за новой катушкой. Мы попросили его позвонить после замены катушки, для подтверждения диагноза. Через час раздался звонок и клиент смеясь поблагодарил за то, что продали ему катушку до открытия магазина, сказал, что машина работает, и что больше никогда-никогда он не будет проверять «искру на корпус».
Хонда водам.ру
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как выяснить неисправность катушки хонда цивик 2007г
Добрый всем день)))
Еду я значит не спеша на работу после вкусного обеда, ни кого не трогаю и тут вдруг хренась машина затроила, на приборке чек энджин, вса и воскл. знак((( обороты прыгают, скорость выше 20 не набирается…короче авто встало в аварийный режим, а я в ахере(( Кое как добрался до дома, хорошо что не успел далеко уехать и давай разбираться. Вызвонил знакомого с автосканером, подключаемся и видим пропуски зажигания в 3 и 4 цилиндрах
Методом тыка, т.е. на заведенном двигателе отсоединяем разъем от катушки и смотрим на реакцию, начал еще сильней троить и вот вот заглохнет — катушка жива) если нет реакции — под замену.
1 и 2 катушки в порядке, 3 сдохла и "юбка" вся в трещинах, 4 катушка вроде жива, но сканер показал пропуски. Короче не стал мудрить и заказал все четыре катушки фирмы YEC (№ для заказа IGC604A), по отзывам нормальные, да и цена устраивает. Первую и вторую оставил про запас. Решил за одно поменять и свечи, стояли NGK, сколько точно проехали не скажу, есть запись в БЖ но не могу найти её))) Поставил такие же NGK IZFR6K11S иридий. С прошлой замены подорожали на 200р/шт. где-то(((
Так же до кучи заказал замок подлокотника, а то на родном отломилось ушко и он не держит, постоянно на кочках подпрыгивает и стучит))
Проверка состояния и замена катушки зажигания
Проверка состояния и замена катушки зажигания Honda Civic
Проверка состояния и замена катушки зажигания
4a. При помощи омметра измерьте сопротивление между клеммами (А и В) первичной обмотки катушки (см. сопроводительные иллюстрации).
4b. Измерение сопротивления первичной обмотки катушки зажигания на моделях с распределителем ТЕС. Сравните результат измерения с требованиями Спецификаций.
5a. Затем замерьте сопротивление между положительной клеммой первичной обмотки (А) и клеммой вторичной обмотки (модели с распределителем Hitachi). Вновь сравните результат с требованиями Спецификаций.
5b. Замерьте сопротивление между положительной клеммой первичной обмотки (А) и клеммой вторичной обмотки (модели с распределителем TEC).
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Выверните два крепежных винта (см. сопроводительную иллюстрацию) и извлеките катушку зажигания из сборки распределителя.
Как проверить катушку зажигания
Катушка зажигания предназначена для создания высокого напряжения из низкого. Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.
Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.
Первичная обмотка изготовлена из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.
Сопротивление первичной обмотки составляет 0,2–3,0 Ом, вторичной — 5–20 кОм. Соотношение витков первичной и вторичной обмоток (коэффициент трансформации) составляет 1:100.
Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).
Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.
Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.
Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.
Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.
Причины неисправности катушек зажигания
- Внутренние короткие замыкания.
Перегрев катушки, вызванный процессом старения, неисправным модулем зажигания или неисправным выходным каскадом в электронном блоке управления. - Неисправность в цепи питающего напряжения. Время зарядки катушки увеличивается из-за слишком низкого напряжения питания, что может привести к преждевременному износу или перегрузке блока управления зажиганием или выходных каскадов ЭБУ. Это может быть вызвано неисправной проводкой или разряженным аккумулятором.
- Механическое повреждение. Повреждение кабелей зажигания, неисправная прокладка клапанной крышки и утечки масла могут повредить изоляцию катушек. Это приводит к замыканиям и, следовательно, к преждевременному износу.
- Плохие контакты. Контактное сопротивление может увеличиваться из-за проникновения влаги в первичную и вторичную цепь.Это часто бывает после мойки двигателя.
Симптомы неисправности катушки зажигания
Неисправность может проявляться следующим образом:
- Двигатель не запускается. .
- Плохое ускорение или потеря мощности.
- Блок управления двигателем переходит в аварийный режим. .
- Сохраняется код неисправности OBD2.
Проверка катушек зажигания
Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.
Замена катушек между цилиндрами
Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.
В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.
Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.
Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.
Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.
Визуальный осмотр
Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.
Проверка обмоток мультиметром
Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.
Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.
Цифры приблизительно будут такими:
- Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
- Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.
Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.
Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.
Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.
Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.
Ноль означает, что в катушке внутреннее короткое замыкание. Чрезмерно высокое сопротивление означает, что в катушке обрыв. Дважды все проверьте, сравните измерения с исправной катушкой.
Проверка вторичной обмотки катушки с диодом
Если в катушку зажигания встроен высоковольтный диод для подавления искры, невозможно измерить сопротивление вторичной обмотки.
В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.
После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.
Проверка питающего напряжения
Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.
Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).
Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.
Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.
После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.
Все просто.
Если есть у вас старый горелый желательно сильно прогорелый ЭБУ то необходимо сделать искувственный пейзаж. Или искувственный ландшафт.
Берете силиконовый герметик и размешиваете его с марганцовкой кристалической.
Отливаете пластину толщиной с 2 самциметра и площпдью с ЭБУ — горелый.
Так же делаетет с медным купоросом или лучше со стружкой разных металлов.
Получается две пластины по 2 самциметра кажная.
Теперь берете свое (только свое горелое ИБУ) и делаете так кладете пластину с металами вниз над ней кладете на нее микроконстролер ЭБУ — горелый а над ЭБУ кладете следующий марганцевый слой. Можете наоборот слои переменять местами. Выточку можете заделать под контакты ИБУ.
Так теперь кладете с самого с верьху металическую пластину на которую крепят ЭБУ ушами вниз.
То есть как бы под пластину можно карандашик просунуть как пагода. Самая верхняя часть ландшафтного дизайна.
Все просто.
Так теперь пилете крышку ЭБУ на 4 части крестиком 4 четверти ту что над контактами в пазы накрывается. И кладете их в том же порядке над донышком металическим.
Если не хотите пелить то кладите ее вних под ландшафт. А с Верху возъмите у себя бумажный покет и обваляйте его в клею а на клей положите стружку металла пакет расправлен и засох. Ставте его дном к верьху с верьху будет глушитель-фильтр.
Все Ландшафт готов. Называется ландшафт UMP ну по крайней мере не UAC этож уш точно (проверенно).
Все ставьте лайки и лайбы пишите письма соблюдайте права на дорогах. Слушай нутк просто ААЗИС!
Благодарю за важную информацию по невозможности замера сопротивления во вторичной обмотке с высоковольтным диодом .
Странно ,что практически все пользователи сетей интернета , утверждают , что вторичная катушка со встроенным высоковольтным диодом проверяется в режиме замера сопротивления , в результате чего и определяется сопротивление вторичной катушки . Исходя из этой информации мне пришлось купить четыре индивидуальных катушки . И напрасно . Поскольку и у новых катушек определить сопротивление вторичной обмотки не удалось .
