Как проверить турбину

Как проверить турбину

Уже долгое время, автопроизводители все чаще используют турбированные двигатели. Это обусловлено не столько простым повышением мощности силового агрегата, а жёсткими экологическими нормами. Так как, турбина в устройстве автомобиля позволяет сохранить мощность и динамику мотора, при относительно, невысоком выделении вредных веществ в выхлопных газах машины.

Поэтому, в современном автомобилестроении, начали появляться машины, оснащенные турбированными моторами, которые могут развивать повышенную мощность, тем более, учитывая изначальный рабочий объем 2 — 3 литра, мощность может быть увеличена на 30 — 80% от изначальной атмосферной версией мотора. Также, производители начали создавать машины укомплектованные малолитражными трехцилиндровыми двигателями, с рабочим объемом 1 или 1,2 литра. При этом, имея всего три цилиндра. Поскольку, такие моторы при современных технологиях и повышенной степенью сжатия, достигающуюся использованием турбин, способны развивать до 100 лошадиных сил. Согласитесь, это достойный результат, особенно, сравнивая с простыми атмосферными моторами, которые имеют в себе 4 цилиндра, рабочий объем 1,5-1,6 литра, расход топлива до 10 литров, и выдающие примерно такие же результаты по мощности.

Если сравнивать динамические характеристики, то малолитражные моторы имеют некоторое отличие, заключающиеся в том, что максимальная мощность и крутящий момент, у них наступает при более высоких оборотах, к чему стоит привыкать водителю.

Также, существует существенный минус в обслуживании турбированных моторов, заключающийся в том, что конструкция двигателя осложнена дополнительным оборудованием. Что влечет за собой дополнительный риск поломки, и более строгие правила регулярного обслуживания.

Поэтому, при покупке автомобиля бывшего в употреблении, стоит внимательно отнестись к проверке состояния турбины. Ведь стоимость данного агрегата может достигать 150 000 рублей, в зависимости от автомобиля и производителя. Даже купив не оригинальную запчасть, получится сэкономить половину стоимость, что также составляет не маленькую сумму денежных средств.

Перейдем к подробному описанию способов проверки, и на что стоит обращать внимание в первую очередь.

Звук работы турбины

В первую очередь, необходимо внимательно прислушаться к звучанию самой турбины. Лучше всего, заниматься этим на холодном автомобиле. Именно не прогретая турбина может показать все свои недостатки.

Поэтому, просим автовладельца запустить двигатель автомобиля и внимательно прислушаться при открытом капоте. Старая турбина, почти отработавшая свой срок, будет работать очень громко. Тем более, может раздаваться свист, скрежет или шум разбитого подшипника. Следовательно, лучше воздержаться от покупки данного автомобиля, или выбивать скидку в размере стоимости новой турбины и стоимости работ по ее замене.

Динамика автомобиля

Данный тест очень условен, и может указать на неисправность турбины только опытному водителю, который уже использовал данную модель автомобиля или схожую по техническим характеристикам. Ведь вся проверка будет проводиться на основании субъективного отношения.

Для этого, стоит полностью прогреть автомобиль, и попросить владельца проехаться на машине. Мощный турбированный силовой агрегат, должен создавать ощущение быстрого и легкого разгона, то есть, автомобиль должен соответствовать заявленной мощности двигателя. Ведь, неисправная турбина напрямую влияет на мощность мотора, а точнее, мощность мотора может варьироваться от 50 до 20% за счет наличия нагнетателя.

Естественно, если Вы приобретаете малолитражный автомобиль с двигателем мощностью до 100 лошадиных сил, то особой резвости от него ждать не стоит. Но можно принять во внимание. Что с неисправной турбиной, машина будет ехать еле-еле.

Расход автомобильного масла и его состояние

Это еще одни признаки, которые могут указывать на неисправность в автомобиле, в том числе и на неисправность турбины. В любом случае, если Вы обнаружите данные признаки — лучше не связываться с данным экземпляром автомобиля с пробегом.

В первую очередь, у продавца необходимо поинтересоваться о расходе масла в его машине. Дело в том, что любой турбированный автомобиль, в какой-то мере расходует масло, но максимальное значение не может превышать 1 литра на 10 000 километров. Поэтому, превышения данного значения — это явный признак неисправности, и не стоит принимать на веру, что для данной модели, повышенное потребление автомобильного масла, это нормальное явление.

Также, необходимо проверить состояние масла, если быть точнее, то необходимо рассмотреть внутреннее состояние заливной горловины на блоке двигателя. Для этого можно использовать фонарик или вспышку на телефоне.

Если открутив крышку заливной горловины, Вы увидите на ней или внутри, черный налет, представляющий собой нагар или грязь — необходимо отказываться от покупки автомобиля, и заняться поисками более подходящего варианта.

Индикация на приборной панели

В том случае, если при осмотре желаемого автомобиля, обнаруживается, что световой индикатор «Check engine» горит на приборной панели — это само собой признак, указывающий на явные неисправности в автомобиле. В том числе, данный сигнал может указывать на неисправность турбины.

Если есть возможность считать ошибки и узнать их значение. То неисправность нагнетателя, может быть причиной возникновения недостаточного давления в цилиндрах двигателя внутреннего сгорания. Что будет отображено в считанных ошибках с электронной системы управления автомобиля.

В любом случае, зачем рисковать будущему владельцу. И приобретать заведомо неисправный автомобиль.

Для большего понимания, почему может загораться индикатор "Check Engine", можно прочитать подробную статью про данный сигнал на панели приборов.

Осмотр турбины автомобиля

После предыдущих тестов, можно переходить к более детальному осмотру самой турбины. Но прежде чем разбирать ее, стоит еще обратить внимание на уровень задымления выхлопными газами. Если из выхлопной трубы идет много дыма на прогретом автомобиле, и он имеет маслянистый или синий оттенок. То это также может указывать на неисправность в турбине или серьезные неполадки в двигателе автомобиля.

И так, для начала осмотра, необходимо демонтировать воздушный патрубок с корпуса турбины. Отнеситесь к данному действию ответственно, и не повредите сам патрубок, он также может стоить не мало, а машину Вы еще не приобрели. Так что, не стоит ломать чужие вещи, тем более, если она не пригодна для покупки.

Первое на что стоит обратить внимание — это наличие или отсутствие масла или его следов в патрубке, и на лопастях самой турбины. Дело в том, что сильно выработанные устройства, имеют свойство пропускать мелкие частицы автомобильного масла, оседающие на лопастях, в воздушном патрубке и попадающие во впускной коллектор. То есть, это явный признак того, что данная турбина доживает свой срок, и в скором времени полностью выйдет из строя.

Окончательной проверкой, станет осмотр внутренностей турбины и состояние «кулера». При снятом патрубке, необходимо пальцами аккуратно пошатать вентилятор внутри турбины, и определить степень люфта. В нормальном рабочем состоянии, он не должен превышать 1-2 миллиметров, и тем более, не должен соприкасаться с корпусом. Также, с помощью фонарика, осматриваем внутреннюю поверхность корпуса в районе «кулера». На ней не должно быть каких либо царапин, разрезов или других повреждений.

Вывод

В окончании статьи, могу сказать еще пару слов по работе турбины в конструкции автомобиля. Сама турбина, способна продолжать свою работу, даже имея серьезную степень выработки, но сама суть вопроса в том, что снизится качество работы, и значительно повысится расход автомобильного масла.

Дело в том, что конструкция автомобильной турбины — это простое устройство, которое состоит из металлического корпуса и вентилятора заключенного в него. При значительной степени износа, значительно снижается нагнетаемое давление, то есть, сам смысл использования турбины, постоянно приближается к нулю. При этом, расход масла может увеличиться до литра на 1 000 километров.

Как проверить турбину на двигателе: рекомендации специалиста

Еще 15-20 лет назад турбированные двигателя встречались только на грузовиках и спецтехнике. Но сейчас все чаще производители используют турбину на легковых автомобилях. На то есть свои причины. Ведь благодаря турбокомпрессору, можно значительно увеличить мощность двигателя и крутящий момент без потери расхода и увеличения камеры сгорания. К сожалению, данный элемент не вечен и со временем выходит из строя. Что же, давайте рассмотрим, как проверить работу турбины своими руками.

Основные признаки неисправности

Если данный механизм начал давать сбои в работе, вы сразу это ощутите. В первую очередь, неисправность турбины будет отображаться на ходовых качествах автомобиля. Так, значительно пропадет динамика разгона. Машине будет трудно набрать нужную скорость, особенно на подъем или при загрузке. Также двигатель будет тяжелее набирать обороты. По сути, он превратится в обычный «атмосферник». А как известно, на трубированных автомобилях стрелка тахометра существенно «оживает» после определенного диапазона оборотов (2 и более тысяч, в заливистости от типа мотора). При неисправном компрессоре она будет тянуться вверх так же медленно, как и в начале.

как проверить турбину дизельного

как проверить турбину на дизеле

Черный дым из выхлопной и малая мощность. Что делать?

Основная проблема заключается в несанкционированном поступлении воздуха в выпускной или впускной коллектор. Итак, как проверить турбину дизельного двигателя своими руками? Для начала запускаем мотор и прислушиваемся к его звуку работы. Так можно определить конкретное место поломки. Часто проблема заключается в лишнем «подсосе» воздуха или загрязненном воздушном фильтре.

как проверить работу турбины

Сизый дым из выхлопной

Этот признак может говорить о чрезмерном расходе масла. Смазка попадает в выхлопную систему и там сгорает. Основная причина заключается в недостаточном пропуске воздуха. Это может быть грязный фильтр, из-за чего создается разница в давлении между картриджем турбины и корпусом компрессора. Также стоит осмотреть повреждение на роторе и сливной маслопровод. Последний не должен содержать пробок и перегибов. Дополнительно проверяют давление картерных газов в системе. Это тоже может стать причиной повышенного расхода масла и синего дыма.

как проверить снятую турбину

Проверяем наддув

Как проверить турбину на дизеле без снятия? Запускаем двигатель, открываем капот и находим патрубок, который соединяет впускной коллектор и турбину. Его нужно пережать рукой, а затем отпустить. Далее помощник должен нажать на газ в течении трех секунд. В чем суть этой проверки? После нажатия на газ вы увидите, как патрубок под давлением раздувается. Если этого не произошло, значит, турбина не работает как положено.

Дефектовка

Чтобы убедиться в исправности элемента, можно произвести его дефектовку. Как проверить турбину? Для этого отсоединяем патрубок, который идет на воздушный фильтр, и осматриваем лопатки турбины. Они должны быть без забоин и зазубрин, с правильной формой (не погнутые). При повреждении крыльчатки компрессор нужно менять, либо ремонтировать.

как проверить турбину на двигателе

Если на автомобиле используется воздушный радиатор (интеркуллер), его тоже необходимо осмотреть. Внутри него исключены потеки масла. В противном случае компрессор нуждается в ремонте.

О герметичности

Стоит отметить, что даже при дефектовке невозможно определить поломку на 100 процентов. Дело в том, что подобные признаки могут наблюдаться и из-за негерметичных соединений впускного и выпускного тракта. По этой причине система не может произвести нормальную регулировку подачи топлива. Это ведет к повышенному расходу масла, топлива и падению мощности.

Профилактика

Чтобы не задаваться вопросом, как проверить турбину, нужно знать меры профилактики. Несколько простых советов, отмеченных ниже, значительно продлят срок службы вашему элементу:

  • Придерживайтесь регламента замены воздушного фильтра. В половине случаев повышенный расход масла и другие проблемы с турбиной возникают именно из-за грязного фильтра. И если на атмосферных двигателях просто пропадет тяга, то здесь будет перегружен весь механизм (а именно компрессор, из-за разницы давлений во впуске и выпуске).
  • Следите за уровнем масла. Даже кратковременное «голодание» очень вредно для двигателя и турбины. Заливайте только рекомендованное производителем масло. Часто поломки возникают из-за применения поддельной продукции. Что касается регламента замены, он немного отличается от обычных, атмосферных двигателей. На турбированных моторах масло меняется раз в 7 тысяч километров.
  • Контролируйте величину наддува. Особенно это касается тех, кто ставит турбину нештатно на бензиновые двигателя. Данный параметр должен находится в пределах одного бара. Помните, что с каждым увеличением «буста» мотор терпит колоссальные нагрузки.

как проверить турбину

  • Перед тем как глушить мотор после поездки, дайте ему поработать 1-2 минуты на холостых. Так вы исключите углеродный осадок, который вредит подшипникам турбины.

Заключение

Итак, мы выяснили, как проверить турбину разными способами. При возникновении проблем не стоит медлить с их устранением. Ведь повышенному износу подвергается не только компрессор, но и сам двигатель. Не используйте присадки, которые, по словам производителей, «лечат» турбину. Они никаким образом не восстановят заводские зазоры и уж тем более не вернут прежнее состояние треснутых лепестков крыльчатки. Все эти проблемы решаются только путем механического вмешательства, со снятием и дефектовкой.

Как проверить турбину на бензиновом двигателе: особенности работы и диагностики. Как проверить турбину на бензиновом двигателе

Все эти советы обязательно нужно учесть, если вы покупаете турбированную машину с пробегом. Турбина — вещь дорогостоящая, и ее дефект может обернуться для вас, как для будущего владельца, крупными затратами.

Методы диагностики турбины на дизельных и бензиновых двигателях.

Современные автомобили являются очень технологичными, и чаще всего имеют на своем борту турбину. Турбина позволяет экономить автомобилю топливо, и при этом развивать неплохую динамику, увеличивая мощность двигателя. Если Вы покупаете такой автомобиль новым, то переживать нечего, на все агрегаты дается гарантия, и в случае чего Вам все починят бесплатно. Но если Вы покупаете поддержанный нужно обязательно знать, как проверить турбину, иначе можно попасть на ремонт, который сильно ударит по карману.

Первое, что необходимо сделать, при самостоятельной проверки турбины, это послушать как она работает, делать это необходимо на холодную, так как при нагреве металл будет расширяться, и явные неисправности становится услышать очень трудно.

После запуска двигателя, неисправный турбонаддув сразу же проявит себя неприятным шумом. Шум будет выражаться в виде скрежета и свиста. Если такой признак есть, это говорит о неполадках подшипников турбины, который ведет за собой люфт в крыльчатке. Из-за этого люфта, она скребет лопастями по стенкам корпуса.

Решением данной проблемы, будет полный ремонт турбины с заменой всех прокладок, подшипников и сальников.

Если данная неисправность турбины появилась, то рекомендуем Вам не медленно загонять автомобиль на ремонт, так как дальнейшая работа в таком состоянии неприемлема, и чревата большими проблемами вплоть до замены.

Проверка турбины на ходу.

Данный метод не дает 100% гарантию того, что неисправна именно турбина. Но чаще всего описанные ниже симптомы связаны именно с ней.

Проверка турбины осуществляется на прогретом автомобиле. Стоит просто на нем прокатится, автомобиль должен выдавать как минимум заводские характеристики с погрешностью плюс-минус несколько процентов. Например если на автомобиле установлен двигатель объемом 2 литра с турбиной, и мощностью порядка 200 л.с, то он должен ускоряться до 100 км/ч примерно за 7 секунд. Если сев в такой автомобиль, вы чувствуете, что 7-ю секундами там и не пахнет, значит, что-то не в порядке и стоить заняться диагностикой.

Также, признаком потери мощности из-за неисправности турбины, могут послужить выхлопные газы черного цвета. Это говорит, о том что засорился клапан или происходит утечка в выпускном коллекторе, которая не дает раскручиваться турбине как следует.

Устранением данной проблемы будет чистка клапана или замена прокладки турбокомпрессора.

Чтобы провести полноценную диагностику турбины, узел всегда демонтируют с автомобиля. На многих машинах, прежде чем добраться до агрегата, требуется снять достаточное количество навесного оборудования. Работы усложняются если необходимо проверять модели с двумя турбинами – в этом случае авто устанавливают на подъемник.

Как пользоваться турбиной на бензиновом двигателе

Чтобы предотвратить поломки и продлить срок жизни, необходимо правильно использовать турбонагнетатель и следить за качеством и уровнем масла в системе.

Именно проблемы с маслом провоцируют 90% поломок турбины. К примеру, если агрегат всего 5 секунд будет работать без смазки, то вполне может выйти из строя.

За уровнем масла необходимо внимательно следить, проверять систему при каждом ТО, по необходимости доливать смазку до нужного уровня. Если жидкость расходуется слишком быстро, необходимо выяснить причину. Это может быть неисправность в работе масляного насоса, которая плохо скажется на функционировании всей системы.

Очень важно для правильной эксплуатации не переусердствовать с педалью газа. Чтобы в турбине установился нормальный уровень давления, достаточно всего нескольких секунд, перегазовка может привести к поломке агрегата. Хорошо зарекомендовала себя система Start&Stop, которая автоматически контролирует этот момент.

При использовании турбины, моторное масло подвергается воздействию больших температур, чем в атмосферном движке. Следовательно, необходимо учитывать эту особенность при выборе смазочного материала.

Чтобы наверняка угадать с маслом, следует использовать только то, которое рекомендовано производителем транспортного средства. Также подобрать смазку могут опытные мастера на сервисе, которые будут учитывать особенности работы двигателя, год его выпуска и пробег. При этом не рекомендуется менять тип масла, следует даже придерживаться одной марки.

При смешивании масел разной вязкости, типа и фирмы, может скопиться нерастворастворяемый осадок, что приведет к неизбежной поломке системы. Качественная и своевременная смазка значительно продлит срок службы турбированного двигателя.

Существует ряд особенностей эксплуатации, которые позволят сохранить турбированный мотор:

  • в холодное время года перед стартом дайте двигателю несколько минут поработать на холостых оборотах, чтобы масло заполнило системы и начало циркулировать;
  • так как турбина всегда подвергается высокой нагрузке, не рекомендуется часто использовать ее на низких оборотах. Оптимальными показателями будут средние, а иногда даже полезно давать движку поработать на высоких оборотах;
  • перед тем, как полностью заглушить двигатель, ему необходимо хотя бы немного остыть, чтобы избежать резкого перепада температур.

Признаки поломки

Признаки неисправности турбины бензинового двигателя часто можно заметить даже не посещая сервис. Однако если обнаружен какой-либо симптом, необходимо обратиться в сервис, так как самостоятельно проверить турбину на бензиновом двигателе и произвести ремонтные работы не выйдет.

К основным признакам относят:

  • снижение тяги;
  • из выхлопной трубы замечен сизый или черный дым;
  • при запуске двигателя слышен посторонний свист или скрежет;
  • увеличился расход топлива и замечена утечка масла;
  • резко падает уровень давления воздуха и масла в системе.

В домашних условиях можно провести предварительный осмотр турбокомпрессора, чтобы выяснить, на что следует обратить внимание в первую очередь.

Для начала, при разборе агрегата, необходимо проверить патрубок, через который в тубонагнетатель подается воздух. Нарушение его целостности может привести к посторонним шумам. Кроме того, при осмотре патрубок должен быть практически сухим. Обнаруженное масло свидетельствует о том, что двигатель износился или же турбина вышла из строя.

Затем нужно тщательно осмотреть лопатки турбины. Если они имеют неровности, сколы и зазубрины, то турбину, скорее всего, придется заменить.

Осевой люфт турбонаддува не должен превышать показателя 0,05 мм, радиальный — 1 мм. Если показатели превышены — турбина требует ремонта.

Спровоцировать поломку может нарушение геометрии соединения впускного коллектора с трубкой датчика. Обнаружение трещин, потертостей на этом элементе говорят о необходимости его замены. Если в системе замечены следы утечки антифриза — также следует проверить герметичность всех соединений.

В ситуации, когда поломка не выявлена, следует провести компьютерную диагностику.

Как проверить турбину на бензиновом или дизельном двигателе не снимая ее? Существует несколько способов диагностики, которыми может воспользоваться каждый человек. При этом помощь сотрудников СТО не понадобится.

Ресурс турбины

Производители турбокомпрессоров обещают, что срок жизни их продукции не меньше, чем ресурс мотора, и это в принципе так оно и есть. Важно только придерживаться вышеуказанных мер предосторожности, и турбина будет «ходить» без проблем.

По факту же, если не придерживаться этой простой памятки, обычно турбины бензиновых моторов «приезжают» уже к 100 000 км пробега. Турбокомпрессоры дизельных моторов, могут «отбегать» уже побольше, порядка 250 000 км, так как у них и меньше и частота вращения, и нагнетаемое давление.

Турбокомпрессор – очень дорогостоящий и сложный узел. Но тем не менее, чаще всего корни всех его неисправностей, кроятся вне турбины, так как уж слишком от множества факторов зависит жизнеспособность «улитки».

Неисправности и их признаки

Турбокомпрессоры с большими пробегами, подверженные естественному износу и/или халатному отношению владельцев автомобилей, могут им отомстить тем, что начнут кидать масло в камеру сгорания, что сопровождается синим дымом из трубы.

Помимо изменения цвета выхлопных газов, к признакам скорой смерти турбокомпрессора так же можно отнести повышенный расход масла, топлива, увеличение токсичности выхлопных газов, потерю мощности, посторонние шумы в районе выпускного коллектора и масляные подтеки на корпусе турбокомпрессора и блоке ДВС, которые видно не вооруженным глазом.

На фото — турбина гонит масло

Но стоит понимать, что такие проблемы как масложор, потеря мощности, или дымность и токсичность выхлопа лишь косвенные признаки выхода из строя или неправильной работы турбины. Масложор и синий дым из выхлопной трубы может появиться как из-за задеревеневших маслосъемных колпачков, так и из за изношенных поршневых колец. Так же от не правильной работы форсунок, и бедной или богатой топливно – воздушной смеси может меняться цвет дыма.

Так же и потеря мощности может быть не только из-за выхода из строя турбокомпрессора. Причин может быть миллион, начиная от не герметичности системы подачи воздуха, от механических неисправностей самого ДВС.

Современные моторы имеют очень умные блоки управления, и большинство неисправностей спокойно диагностируются обычными сканерами с Али Экспресс, стоимость которых не превышает 500 рублей.Купив такое простое устройство, можно самому на своем смартфоне мониторить состояние топливной смеси, температуру выхлопа, работу каталитического нейтрализатора и давление турбины, что позволит не проморгать какие – то отклонения от заводских характеристик, которые могут быть критичными и повлечь за собой дорогостоящий ремонт.

Сканер ELM 327 — один из самых популярных приборов для диагностики

Одной из самых распространенных проблем у пожилых турбин является износ подшипников вала крыльчатки, из–за чего вал начинает люфтить, а крыльчатка начинает биться о корпус улитки. Сопровождается все это характерным звоном, и если вовремя не принять меры по ремонту, то можно получить полное разрушение и крыльчатки, и корпуса турбины. Проверить люфт вала крыльчатки еще до появления посторонних шумов можно просто пошатав его. Если вал крыльчатки свободно ходит в посадочном месте, то это явный признак износа подшипников.

Как и в большинстве случаев, спасение утопающих – дело рук самих утопающих. Другими словами, если Вы будете следить за машиной, у нее не будет проблем, а если пустите все на самотек, то это может повлечь за собой дорогостоящий ремонт.

Могу подытожить данную запись просто: не дано боятся моторов, их надо просто правильно эксплуатировать.

Спровоцировать поломку может нарушение геометрии соединения впускного коллектора с трубкой датчика. Обнаружение трещин, потертостей на этом элементе говорят о необходимости его замены. Если в системе замечены следы утечки антифриза — также следует проверить герметичность всех соединений.

Осмотр турбины

Как проверить турбину при покупке авто самостоятельно? Это под силу любому человеку, имеющем представление о внутреннем устройстве автомобиля. Проверку следует проводить на чистой проветриваемой площадке, понадобится помощь еще одного человека. Последовательность действий будет следующей:

1. Осмотрите турбину на холодном двигателе, ощупайте места подключения патрубков и шлангов. Если будут обнаружены хотя бы небольшие подтеки масла – придется обращаться в СТО на серьезную диагностику.

2. Заведите двигатель и внимательно осмотрите выхлопы. В норме при нажатии на педаль газа может появляться небольшое количество черного дыма. Но после разгона двигателя дым должен исчезнуть. Если дым заметен при работе на постоянных оборотах – это говорит о том, что повреждены подшипники и сальники турбокомпрессора.

3. Пережмите патрубок, который соединяет турбину и впускной коллектор. Теперь надо, чтобы ваш помощник до упора нажал на педаль газа. При исправной турбине патрубок должен сильно надуваться и разжимать ваши пальцы. Если этого не происходит – агрегат поврежден.

А если Вы решили приобрести турбину или другие запчасти б/у от надежного продавца, загляните в наш раздел объявлений – там найдется все.

Главные признаки неисправности турбины двигателя автомобиля

Как проверить работу турбины на заведенном двигателе

Еще один способ как проверить турбину на неисправность, это проверка на давление. Для того, чтобы реализовать данный метод, необходим помощник.

Алгоритм действий такой:

  1. Необходимо завести автомобиль
  2. Найти патрубок между турбиной и впускным коллектором
  3. Передавить его
  4. Нажать на педаль акселератора

Если все хорошо, то будет чувствоваться что патрубок надувается. Если нет, то значит есть проблемы, и необходимо производить диагностику турбины.


Признаки неисправности турбины дизеля

Турбина – сложный нагнетающий мощность аппарат. В отличие от многих других узлов современного автомобиля, ее неисправность не является критической. Однако нужно уточнить, что и нормальной работы в этом случае не будет, а утечка дорогостоящего масла и топлива серьезно ударит по карману владельца. Какие признаки неисправности турбины дизельного двигателя возможно обнаружить самостоятельно?

Для начала, необходимо отметить, что типичные проявления поломки турбины на дизеле очень похожи на выход из строя других блоков и систем. Потому для точного установления причины появления того или иного фактора нужно провести качественную диагностику с применением специальных стендов и измерительных приборов. Без обращения в СТО рядовому автолюбителю тут не обойтись.

Экспертиза люфтов ротора при ремонте турбины

Работоспособность турбины зависит от наличия люфтов ротора определенной величины. Зазоры между поверхностями вращающихся деталей формируют емкость для смазки, предотвращающей их износ. Поскольку частой причиной поломки турбин является отхождение величины люфта от нормативов, необходимо провести соответствующие замеры.

Измерения люфтов ротора турбины

Наличие осевого

радиального люфта турбины является обязательным условием для поддержания ее работы в штатном режиме. Люфты, формируемые зазорами между вращающимися деталями, наполнены смазывающим материалом. Таким образом, приведенный в движение вал постоянно находится в масляной ванне, противодействующей трению.

Как формируется масляная ванна

Как известно, вращающийся вал ротора, размещенный в корпусе, фиксируется парой из упорного и радиального подшипника. Они поставляются в виде отдельных деталей или объединены в единый «патрон». Смазка пар трения осуществляется посредством подачи смазывающего вещества под давлением. В результате в полости образуется масляный клин, представляющий собой прочную пленку, которая:

  • разделяет контактирующие детали;
  • противодействует износу металлических поверхностей из-за постоянного трения;
  • центрирует механизм.

Как влияет неисправная турбина на работу двигателя автомобиля

Многие считают, что небольшой агрегат в виде турбины при выходе из строя вряд ли окажет сильное негативное влияние на работу двигателя, однако это не совсем так. Очень частой причиной поломки турбины является низкое масляное давление либо плохое его качество. Падение давления часто обусловлено сильным загрязнением масляного фильтра или плохим его качеством, а так же как результат применения метода «промывка пятиминутка».

С учетом больших оборотов турбины, а также постоянного воздействия высоких температур, а именно это и есть нормальные рабочие условия, даже незначительное и кратковременное падение давления в масляной системе может вызвать поломку подшипника оси турбины. При его сильном износе увеличивается радиальный зазор, а этот люфт приводит к повреждению и выходу из строя сальников.

С разрушенными сальниками нет должной герметичности, а соответственно масло беспрепятственно попадает в коллектор двигателя. Параллельно этому давление масла в подшипниках оси турбины еще сильнее падает, что приводит к еще большим повреждениям этого узла.

Горячий выхлопной газ проходит через разбитые элементы и попадает во внутреннее пространство подшипников, где повышает температуру до такой степени, что все смазочные материалы полностью выгорают. Это ведет к полному разрушению самого подшипника. Он перестает выполнять свою функцию, что влечет поломку лопастей турбины, обломки которой остаются внутри агрегата.

Качество смазки элементов турбины очень сильно зависит от масляного насоса двигателя. Даже не очень продолжительная работа агрегата в таком режиме оставит двигатель автомобиля без смазочных материалов. А что будет с двигателем при работе без масла объяснений не требует.

Во избежание подобных неприятных ситуаций, важно помнить основные признаки неисправности и выхода из строя турбокомпрессора. Если вовремя не обратить внимание на эти симптомы и не принять соответствующие меры, то звук характерного скрежета лопастей, трущихся о внутренний корпус турбины, который ведет к еще большим проблемам, не заставит себя долго ждать. При появлении хоть какого-нибудь намека на неисправность, лучше незамедлительно обратиться к специалистам автосервиса или СТО.

Последствия неисправной турбины

Езда на машине со сломанной турбиной вызывает множество проблем. Увеличивается расход топлива, оно смешивается с автолом, попадает в выхлопную систему. Это повреждает катализатор, клапаны или сажевый фильтр.

Жор масла, возможный выход из строя форсунок — ещё одни последствия поломки механизма. В данном случае причины, это изношенные втулки или вал. Поэтому ездить на автомобиле с неисправным компрессором нельзя — иначе смерть мотора не за горами.

Возрастание расхода масла, его подтеки

К проблемам с маслопроводом возможно примкнуло ухудшение подачи воздуха для смеси. Еще это свидетельствует о выработке и коксовании каналов или корпуса оси.

Снижение производительности

Является следствием нехватки воздуха. Нужно тщательно осмотреть все элементы системы подачи воздуха.

Самостоятельная проверка турбокомпрессора без использования спецсредств

Как самостоятельно проверить турбину на дизельном двигателе, начиная с визуальных наблюдений? Например, если из выхлопной системы идет белый дым, то это говорит о том что засорился сливной маслопровод или воздушные каналы, при этом расход масла обычно повышается. Если выходит черная копоть, то это, скорее всего, утечка в системе подачи воздуха турбокомпрессора.

Сизый дым расскажет о том, что происходит утечка масла в турбине, и оно попадает в камеры сгорания двигателя. Чтобы в этом удостовериться, достаточно снять воздушный фильтр и посмотреть, не забрасывает ли его маслом.

Следующую часть проверки необходимо проводить вдвоем, на прогретой машине.

Найдя парубок, который ведет от турбины к впускному коллектору двигателя, пережмите его рукой. А второй человек в это время резко нажимает на педаль газа и подержав секунды 3, также резко отпускает. В этот момент, человек держащий патрубок должен почувствовать, как он раздувается под давлением воздуха. Операцию нужно повторить несколько раз, резко нажимая и отпуская педаль газа. Если патрубок раздувается, значит, турбина в порядке, а если этого не происходит, то турбина неисправна.

Как видно из данного руководства, процесс самостоятельной диагностики очень прост и его может произвести любой автолюбитель.

Функционирование турбонаддува напрямую зависит от работоспособности газовой турбины и турбокомпрессора, которые способствуют нагнетанию воздуха в цилиндры автомобильного двигателя. Нередко турбонаддув называют турбиной. В реальности, она представляет собой лишь один из элементов турбонаддува. Когда специалисты говорят о том, как проверить турбину, имеется в виду проверка работоспособности и турбокомпрессора.

Обнаружить поломку турбокомпрессора можно по следующим признакам:

  • Появление посторонних звуков.
  • Снижение мощности двигателя.
  • Увеличение расхода масла.

Подробная информация о том, как установить турбину на двигатель самостоятельно, содержится .

Необходимо отметить, что аналогичные проблемы могут возникнуть и при выходе из строя иных элементов двигателя, поэтому очень важно выполнять диагностику турбонаддува. Идеальный вариант – использование специального оборудования на СТО. Но мы привыкли все делать самостоятельно, поэтому поможем вам понять, как проверить работу турбины своими силами.


  1. Сначала необходимо отсоединить от мотора патрубок, соединяющий иной патрубок для подачи воздуха в турбину с воздушным фильтром.
  2. Выполнить визуальный осмотр лопаток турбины. Если их форма является правильной, а зазубрин и других повреждений нет, значит нужно искать проблему в другом. Если лопасти имеют даже минимальные дефекты, их обязательно нужно менять либо ремонтировать.
  3. Осмотр съемного патрубка. Как правило, минимальные остатки масла на нём есть. В идеальном случае патрубок будет полностью сухим.
  4. Почти на всех моторах с турбокомпрессором к его входу подключена система суфлирования. Если в этом месте, а также в самом патрубке вы увидели большое количество масла, понадобится более подробная проверка работы турбины. Одна из причин повышенного расхода масла – поломка турбокомпрессора, а вторая – износ силового агрегата.
  5. Существует также иной метод, как проверить турбину на дизеле. Необходимо взять вал рукой и попытаться перемесить его в осевом направлении. В случае полного отсутствия люфта либо его минимального значения (до 0,5 мм), данная составляющая турбонаддува работает нормально. При обнаружении явного осевого люфта, нужно выполнять ремонт турбокомпрессора.
  6. Аналогичным методом следует проверить присутствие радиального люфта. Если он не превышает 1 мм, переживать не стоит. А вот если проверка турбины своими руками показала, что люфт составляет 1 мм и более, нужно будет потратиться на ремонт.
  7. Также специалисты проверяют, цепляют ли лопасти за холодную улитку. Вал необходимо передвинуть в радиальное крайнее положение и провернуть лопасти. Если лопасти цепляются, турбина вышла из строя.
  8. Отсоединить патрубок, соединяющий турбину с впускным коллектором мотора либо интеркуллером. Если на входе остатков масла нет, а в патрубке его достаточно много, это свидетельствует о повышенном расходе масла из-за поломки турбокомпрессора.
  9. В случае выхода из строя турбины на панели приборов горит индикатор CHECK-ENGINE. Эксперт может определить причину появления данной ошибки. Если вы осматриваете машину, которую планируете купить, помните, что наличие такой ошибки свидетельствует о серьезной поломке авто.

Необходимо понимать, что турбина состоит из небольшого количества элементов, поэтому она может выйти из строя лишь в результате износа этих деталей. Даже при наличии большой выработки турбина будет выполнять свои функции, но расход масла будет ошеломляющим.

Для того чтобы максимально точно проверить турбину на дизеле, необходимо подключить к ней манометр. Специалисты подключают прибор к выходному отверстию турбокомпрессора. На шкале можно увидеть давление воздуха, создаваемой турбиной при работе двигателя. Этот показатель отличается в зависимости от марки автомобиля, что необходимо брать во внимание. Теперь вы понимаете, как проверить турбину своими руками. Если у вас появились дополнительные вопросы, пишите в комментариях.

Как проверить турбину на бензиновом двигателе: особенности работы и диагностики

Установленная на двигателе турбина значительно повышает продуктивность работы. Ее также называют турбокомпрессор или турбонаддув. Современные производители транспортных средств устанавливают турбины практически на все модели авто. К сожалению, ресурс работы турбины немного меньше, чем у самого двигателя.

Именно поэтому за ее состоянием необходимо внимательно следить, поддерживать в рабочем состоянии, неправильная работа турбонагетателя может спровоцировать серьезные поломки, и даже поставить автовладельца перед необходимостью проводить дорогостоящий капитальный ремонт движка раньше времени.

К тому же, намного выгоднее проводить ремонт турбины после небольшой поломки, как только она начала барахлить, чем полностью менять агрегат, стоимость которого может достигать 150 тысяч рублей.

Источники неисправности турбины

Причины неисправности двигателя могут быть:

  • Трещины или провальные уплотнения.
  • Возраст и износ автомобиля.
  • Углеродные месторождения.

Когда турбина становится неисправной, появляется множество предупреждающих знаков. Они часто слышны или предлагают визуальные очереди. При обслуживании машины убедитесь, что вы меняли масло. Если же машина старше 5 лет, то подумайте о его замене или обратитесь к механику для диагностики проблемы.

Причины пропажи тяги в турбокомпрессорах

Недостаточный наддув турбины наблюдается в следующих случаях:

  1. Отсутствие притока воздуха. При этом КПД компрессора равно нулю. Данная проблема чаще встречается в устройствах с изменяемой геометрией. Диагностировать повреждений можно разными способами. Первый – компьютерная диагностика. Применяется для турбонагнетателей с электронным актуатором. Второй способ – визуальная проверка. Подходит для турбин с вакуумом.
  2. Механическая поломка. На фоне длительной эксплуатации могут возникать дефекты в виде разбалансировки, нагара, деформации крыльчатки и образование люфтов. При наличии данных проблем понижается производительность турбокомпрессора и может вызвать его окончательную поломку.
  3. Нерабочая геометрия. Проверить работоспособность данного элемента несложно. Для этого с привода снимается вакуумный шланг, в результате чего шток клапан должен опуститься. При возвращении шланга на место шток должен подняться. Если этого не случилось, значит, геометрия неисправна. Выход из данной ситуации – чистка всего агрегата;

Определить причину слабого наддува можно при помощи профессиональной диагностики. В данном случае очень важно подобрать компанию, которая располагает всем необходимым оснащением, а мастера имеют высокую квалификацию.

Особенности диагностики

Проверка работоспособности силового агрегата прежде всего проверяется путем комплексной проверки. Только после этого можно сделать правильные выводы и определить, есть ли смысл восстанавливать турбины. Для проверки работоспособности выполняются следующие манипуляции:

  1. Осмотр патрубков, которые соединяют турбонагнетатель с интеркулером. В идеале они должны быть сухими или как минимум с маленькими следами масла. При наличии обильного количества смазочного материала нужно задуматься о ремонте.
  2. Проверка лопастей колеса компрессора. Должно быть полное отсутствие забоин и зазубрин.
  3. Осмотр фланцев, турбины и компрессора.
  4. Проверка герметичности.

Определить падение тяги самостоятельно не всегда возможно. Поэтому надежнее будет обратиться к опытным специалистам, которые сделают все на профессиональном уровне.

Мы тщательно проверяем всю поступающую от пользователей информацию, поэтому вы всегда будете владеть только достоверными данными. Если вы хотите поделиться своим опытом, вы можете оставить свой отзыв и помочь тем самым другим автолюбителям.

Особенности ремонта

Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.

Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.

При этом вкладыши желательно хорошо почистить и смазать моторным маслом.

Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).

После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.

Следующий шаг – монтаж компрессорного вкладыша, после чего можно вставлять хорошо смазанную втулку.

Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).

Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.

Остается только вернуть на место улитки. Вот и все.

В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.

Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.

Замена турбины в двигателе своими руками

Если у вас достаточно свободного времени, поменяйте турбины самостоятельно. Для этого, если машина не новая, хотя бы за один день следует смазать болты, которые крепятся к турбине маслом или ВД-40.Отключите датчики на турбинах. Снимите генератор и бачок омывателя. Далее следует снять шланг слива масла, а вот потом снимается турбинный компрессор и кусок трубы, которая идет к глушителю. Потом должен быть снять верхний патрубок, который с легкостью откручивается.

Как только произошла замена непригодных деталей, турбину ставим на место. Включаем двигатель, газуем и смотрим как «себя ведет» машина.

Замена турбины в двигателе своими руками на самом деле довольно простая процедура, но если вы впервые решились поменять турбину, то на это уйдет как минимум от одного до двух дней.

К другим статьям

Можно ли ремонтировать турбину самостоятельно?

Устройство турбокомпрессора кажется простым и понятным. И все, что нужно для ремонта турбины, – это знать модель турбины, номер двигателя, а также изготовителя и иметь под рукой запасные части или заводской ремкомплект для турбин.

Самостоятельно можно провести визуальную диагностику турбокомпрессора, демонтировать его, разобрать и заменить дефектные элементы турбины, установить на место. Осмотреть воздушную, топливную, охлаждающую и масляную системы, с которыми тесно взаимодействует турбина, проверить их работу.

Видео:Основные моменты самостоятельной диагностики турбины

Поиск запроса “самостоятельная диагностика турбины грузовика” по информационным материалам и форуму

Профилактика поломок турбины

Чтобы продлить срок работоспособности турбонагнетателя, следуйте простым правилам:

  1. Своевременно меняйте воздушные фильтры.
  2. Заливайте оригинальное масло и качественное топливо.
  3. Полностью меняйте масло в системе турбонаддува после каждых 7 тыс.км пробега.
  4. Следите за величиной давления наддува.
  5. Обязательно прогревайте автомобиль с дизельным двигателем и турбокомпрессором.
  6. После длительной поездки дайте горячему двигателю остыть – поработать на холостых оборотах минимум 3 минуты, прежде чем выключать его. Не будет углеродного осадка, который вредит подшипникам.
  7. Регулярно проводите диагностику и позаботьтесь о профессиональном обслуживании.

Когда проверять турбину

Если использовать качественное масло и бережно относиться к дизельному агрегату, то турбонагннетатель будет работать исправно примерно 150 тысяч километров. Чтобы обнаружить любую поломку на ее начальной стадии, нужно внимательно следить за турбиной, достаточно проверить работу агрегата во время замены масла.

Признаки неисправности турбины дизельного двигателя

Таким образом, автовладелец может значительно сэкономить, ремонтируя неисправность на ее начальной стадии, вместо замены дорогостоящей детали.

Как отремонтировать турбину

Ремонт турбины — прерогатива специализированных организаций, имеющих опыт и набор необходимого оборудования.

Каждая операция требует особой тщательности (точности, чистоты), не всегда возможной в условиях собственной мастерской.

Своими руками попробовать тоже можно. При этом нужно учитывать следующее:

  • свои знания и опыт в ремонте подобной техники;
  • возможности вашей инструментальной оснастки;
  • доступность услуг профессионалов на этапах работы, представляющих трудность для вас самих.

Уменьшение размеров

Для борьбы с инерционностью наддува (замедленным временем реакции на нажатие педали акселератора) при резком ускорении конструкторы турбокомпрессоров уменьшают размеры турбин и увеличивают скорость их вращения.

Фирмой ККК разработаны новые модели турбокомпрессоров (К-14, К-13, К-12, К-04, К-03) взамен более старой К-24.

Турбокомпрессоры К-14, производящиеся с 1984 года (кроме прочих они устанавливались на автомобили концерна VW: Golf, Passat и Transporter), представляют собой развитие конструкции К-24.

Турбокомпрессор К-24 весит 8,1 кг, а диаметр его ротора равен 60 мм, в то время как турбокомпрессор К-14 весит всего 4,9 кг, а диаметр его ротора равен 50 мм. Ротор турбокомпрессора К-24 весит 0,289 кг, а К-14 — только 0,191 кг. Это дает уменьшение инерционных сил на 40% и приводит к уменьшению времени срабатывания на целую секунду.

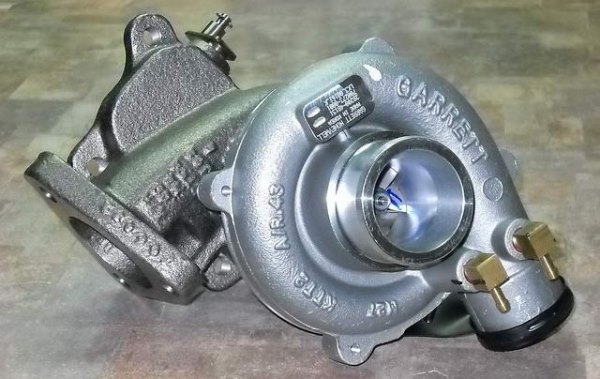

Фирма Garrett также усовершенствовала свои турбокомпрессоры: от более старых Т-3 — к Т-2, и от Т-25 — к Т-15, причем последний весит всего 3,3 кг и имеет диаметр ротора 43 мм.

Причина стремления к постоянному уменьшению размеров турбокомпрессоров не ограничивается только соображениями инерционности наддува, но заключается также и в том, что турбокомпрессор и систему промежуточного охлаждения подающегося воздуха все чаще рассматривают как единое целое. В то же время производители автомобилей стремятся использовать малогабаритные двигатели для того, чтобы иметь возможность улучшения аэродинамических форм своих машин. Нужно также принимать во внимание необходимость размещения дополнительных устройств, повышающих комфорт водителя и пассажиров. Использование ныне обязательных катализаторов и уловителей сажи также требует дополнительного пространства, поэтому под капотом современного автомобиля становится просто-напросто тесно, и все, что устанавливается там, должно иметь минимальные размеры.

Ремонтируем турбину своими руками

Для многих автолюбителей, которые любят мощность и скорость, вопрос покупки машины с турбированным двигателем является весьма принципиальным.

В свою очередь, задача турбокомпрессора – подача большего объема воздуха в цилиндры двигателя и как следствие, увеличение мощности последнего.

Единственный недостаток столь полезного элемента – частый выход из строя, поэтому каждый автолюбитель должен уметь производить хотя бы минимальный ремонт турбины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
