Устранение ошибки вентилятора радиатора.
Как оказалась данная проблема с вентилятором радиатора наблюдается не только на туране но и на многих вагах. Всему виной переламываются провода у основания фишки на датчик.
Вновь начала выскакивать данная ошибка на панели и вентилятор стал включаться на максимальной скорости через пару секунд работы авто.
Как это было раньше
Решил залезть и посмотреть проводку, загнал авто в гараж на яму, снял защиту и смотрим.

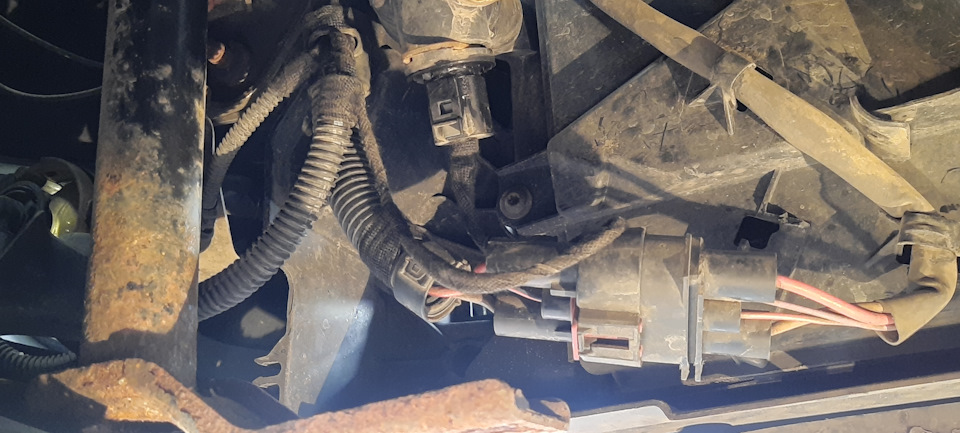

Сняв фишку с датчика первым делом в глаза бросилось то, что её уже кто то раньше пытался ремонтировать и не самым лучшим образом.
Проводки в корне припаяны, переломов нет, значит идём дальше, сняв гофру, примерно выше см 10 обнаружилась скрутка, и вот что я увидел размотав её.

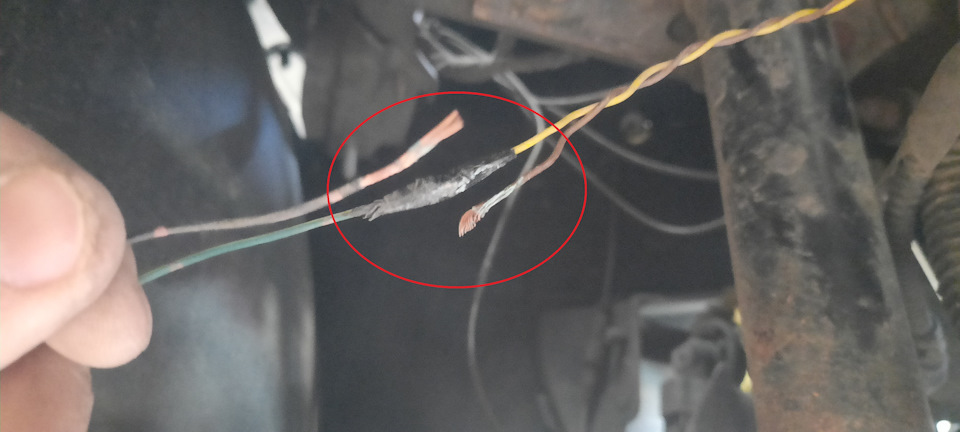

Провода не были спаяны, зато абы как замотаны изолентой и соответственно всё окислилось.
О контакте естественно не могло быть речи так как всё окислилось.
Зачистив все окислы, как надо пропаял провода, заизолировал на совесть.
Авто стояло со снятыми клеммами на аккумуляторе, одел фишку, подключил клеммы, заводим и видим что всё работает исправно и ошибки нет.

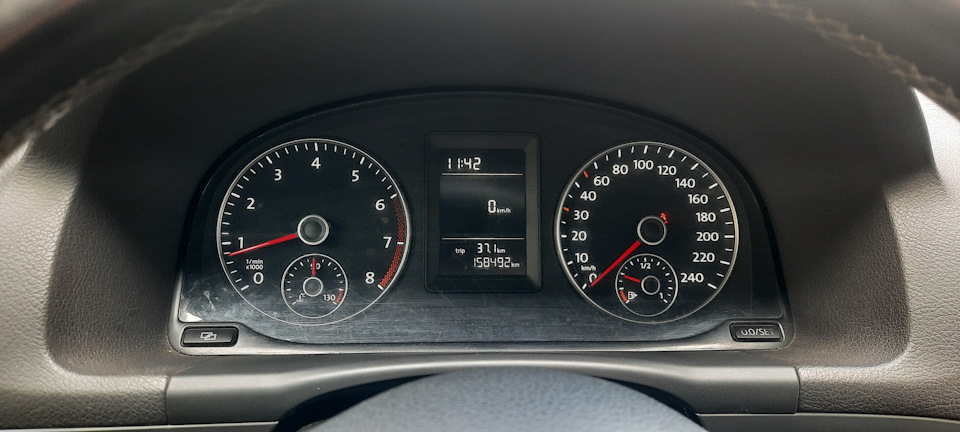

Прогрев авто до рабочей температуры, вентилятор включился в штатном режиме, проблема решена. Но для успокоения души нужно будет ещё найти целую фишку с проводами не паянными под корень и заменить.
Тоуран плавающая ошибка по вентиляторам как искать
Как оказалась данная проблема с вентилятором радиатора наблюдается не только на туране но и на многих вагах. Всему виной переламываются провода у основания фишки на датчик.
Вновь начала выскакивать данная ошибка на панели и вентилятор стал включаться на максимальной скорости через пару секунд работы авто.
Как это было раньше
Решил залезть и посмотреть проводку, загнал авто в гараж на яму, снял защиту и смотрим.
Сняв фишку с датчика первым делом в глаза бросилось то, что её уже кто то раньше пытался ремонтировать и не самым лучшим образом.
Проводки в корне припаяны, переломов нет, значит идём дальше, сняв гофру, примерно выше см 10 обнаружилась скрутка, и вот что я увидел размотав её.
Провода не были спаяны, зато абы как замотаны изолентой и соответственно всё окислилось.
О контакте естественно не могло быть речи так как всё окислилось.
Зачистив все окислы, как надо пропаял провода, заизолировал на совесть.
Авто стояло со снятыми клеммами на аккумуляторе, одел фишку, подключил клеммы, заводим и видим что всё работает исправно и ошибки нет.
Прогрев авто до рабочей температуры, вентилятор включился в штатном режиме, проблема решена. Но для успокоения души нужно будет ещё найти целую фишку с проводами не паянными под корень и заменить.
Фольксваген туран вентилятор работает постоянно
А на сколько сложна она?эта схема?
я думаю там всего лишь пару тиристоров и несложная логика
может дать кто совет.
danmen
Я здесь живу
epson
Любитель профессионально ремонтировать
Почему-то в моей Эльзе схем и описания на Caddy 2005 года рождения НЕТ! Или у меня Эльза неполная или Новый год ещё не кончился!
danmen
Я здесь живу
Почему-то в моей Эльзе схем и описания на Caddy 2005 года рождения НЕТ! Или у меня Эльза неполная или Новый год ещё не кончился!
epson
Любитель профессионально ремонтировать
kymasya
Завсегдатай
Взял тестер и полез под машину!!
Стоят у меня вот такие вентиляторы
Как оказалось позже, после разборки почти половины подкапотного пространства, БУВ у меня нет, а находится он внутри большого вентилятора.(так сказали на VW центре)
Ремонту он не подлежит — так мне сказали электрики!
Плата там находится за щетками по кругу, визуально видно 7 транзистороподобных элемента и 3 конденсатора.
Вентиляторы у меня односкоростные и на второй идет фишка с первого с двумя проводами!
Узнавал я за этот вентилятор — стоит он 160 долларов в Польше! Сомневаюсь в диагнозе поломки! ну и не хочется тратить деньги и время на новый вентилятор.
Может кто подсказать как вентиляторы управляются!?
У меня с машины при выключеном и включеном зажигании на толстых красном и коричневом +12 Вольт (красный +, коричневый -) На зеленом тонком и красном тонком между красным ТОЛСТЫМ 12 Вольт!
Какое напряжение подать на зеленый тонкий и красный тонкий провод чтобы проверить работоспособность схемы?
danmen
Я здесь живу
ЭБУ двигателя, в этой схеме, управляет и вентиляторами. Реле включения похоже, что встроенны в ту плату которая внутри большого вентиля.
А вот какой датчик врёт мозгам о перегреве двигателя? Надо искать.
Вот и меня посетила проблема с вентиляторами. Началось после езды с включенным климатом. На след. день завожу машину и сразу начинают работать вентиляторы охлаждения, т. е. после запуска холодного двигателя секунд через 20..30 начинает работать большой, несмотря на то, что двигатель еще холодный, затем через где-то минуту включается малый. Оба молотят постоянно, пока работает двигатель, после глушения — останавливаются. Температура воздуха отображается корректно, темпер-ра охлаждайки через меню климата тоже в норме (84..87 град.). Включение-выключение климата никак не влияет на работу ни того, ни другого. Попробывал вынуть предохранитель №44 на 40А в подрулевом блоке предов (согласно мануала), вентиляторы работают �� Прочитал все предыдущие страницы, прямого совпадения симптомов как бы нет, вроде бы на блок управления грешить рано, хотя. VAG-COM-а нет (отослал в Москву на перепрошивку, а тут такая бяка ), может быть прописалась ошибка. Походу, придется к официалам ехать.
Вот и меня посетила проблема с вентиляторами. Началось после езды с включенным климатом. На след. день завожу машину и сразу начинают работать вентиляторы охлаждения, т. е. после запуска холодного двигателя секунд через 20..30 начинает работать большой, несмотря на то, что двигатель еще холодный, затем через где-то минуту включается малый. Оба молотят постоянно, пока работает двигатель, после глушения — останавливаются. Температура воздуха отображается корректно, темпер-ра охлаждайки через меню климата тоже в норме (84..87 град.). Включение-выключение климата никак не влияет на работу ни того, ни другого. Попробывал вынуть предохранитель №44 на 40А в подрулевом блоке предов (согласно мануала), вентиляторы работают �� Прочитал все предыдущие страницы, прямого совпадения симптомов как бы нет, вроде бы на блок управления грешить рано, хотя. VAG-COM-а нет (отослал в Москву на перепрошивку, а тут такая бяка ), может быть прописалась ошибка. Походу, придется к официалам ехать.
Проблема РЕШЕНА путем смены прошивки ЭБУ двигателя за 1500 рубликов.(вроде как отзывная компания концерна VW по поводу каких-то там траблов с показаниями датчика температуры за бортом) Может у официалов будет и бесплатно сменить прошивку.Работа заняла 10 минут
Первое чем пришлось заняться это ремонт вентилятора системы охлаждения. Ещё при покупке он не работал должным образом, была выведена кнопка принудительного включения. Перелопатил кучу форумов и пришел к выводу, что накрылся блок управления вентиляторами, а он к тому же встроен в большой вентилятор. Новый блок вентиляторов стоит в районе 15 т.р. что совсем не дёшево. Решил починить сам, снял этот блок вентиляторов. Удобнее снимать с ямы, но при желании можно и через верх достать. Сначала разобрал маленький вентилятор, он был довольно таки сильно загрезнен и щетки в нем зависли и он напрямую от аккумулятора не включался. Все почистил смазал и собрал обратно. Подключил к аккумулятору, отлично запускается. Следом разобрал большой вентилятор со встроенным блоком управления. В блоке выгорели три транзистора, это и была причина его неработоспособности. Таких транзисторов не смог найти в Воронеже, нашел только на али, но только по 10 штук и цена 400 руб и нужно два вида транзисторов итого 800, не очень дёшево. Решено было приобрести блок управления вентиляторами целиком на том же али, но он для другого типа вентиляторов.

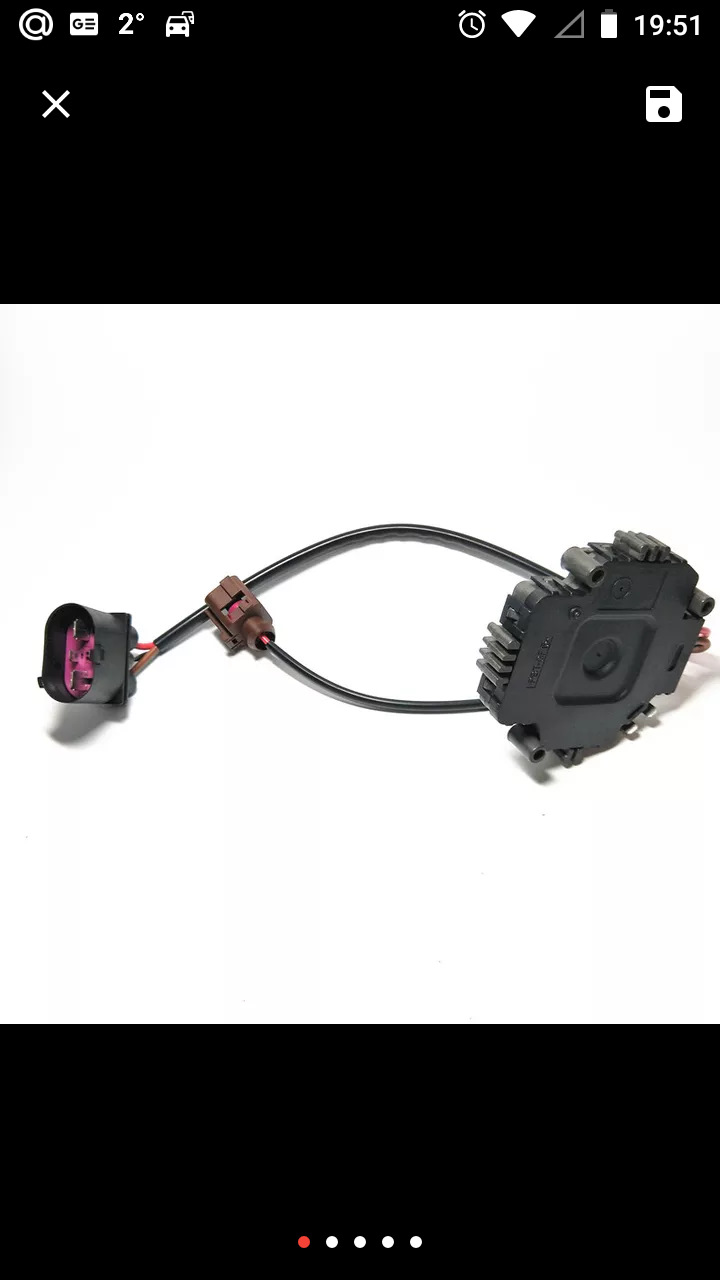

Получил этот блок. С большого вентилятора удалил полностью старый. Вывел провода и приспособил новый блок. Установил все на место подключил и
ура все заработало. По наблюдениям большой вентилятор включался при температуре 92 градуса. При включении кондиционера включаются все два вентилятора. Единственное что настораживало, это то что блок неплохо таки нагревается плюс расположен рядом с радиатором охлаждения. Примерно через неделю мои опасения подтвердились, приехал на работу, а вентиляторы работают во всю и не выключаются. Кое как добрался до разъема и отсоединил его. Снова все разобрал, вскрытие показало что сгорел транзистор. Такого не было, купил аналог, заменил. Решил перенести блок управления вентиляторами в сторону для лучшего охлаждения. Удлиннил провода и разместил блок вентиляторов рядом с блоком предохранителей. Проехал уже около 7т.км. все отлично работает.
Давно не писал ничего в бортовом, решил запилить фотоотчет по самостоятельному ремонту, а конкретно малый вентилятор.
Так как для максимальной эффективности кондиционера необходим хороший обдув радиатора, а в моем случае малый не работал. И большому приходилось «отдуваться» за двоих.
Начнём
Малый вентилятор перестал работать. «Шнурок» показывает обрыв в цепи. Распространённая болезнь для них, т.к. он находится ниже чем большой и в следствии этого более нагружен (вода, грязь и т.д.). Новый стоит не адекватных денег, поэтому решаю хотя бы снять для дефектовки, может и обойдётся…

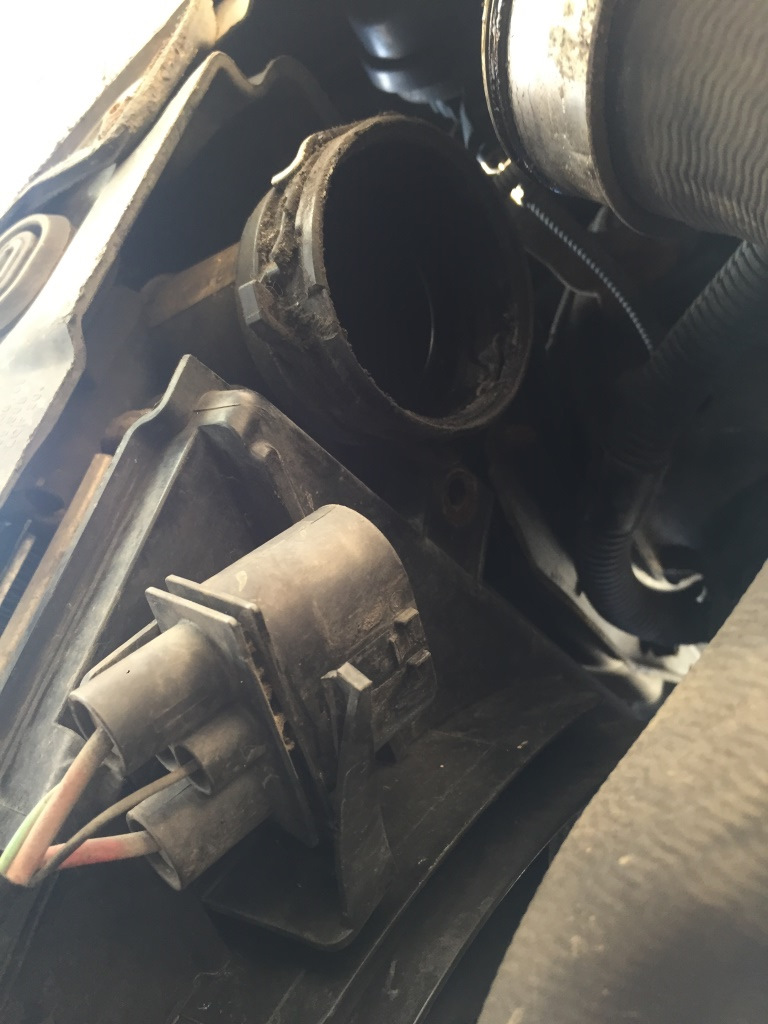

Отсоединяю в нижней зоне силовую фишку.
Далее отсоединяю потрубок с интеркулера.
Рамку держит 4 винта под звезду.
Снимал через «низ». Сверху вытащить не получилось, т.к. не пустила «навесуха».
Пациент на столе.
Вид сзади. «Звоним» провода. Так и есть, одна группа в обрыве.
Необходимо снять заднюю крышку с мотора. Она держиться на трёх «ушках», которые расклепаны по заводу.
Небольшим зубилом, легкими ударами расклепываем в обратную сторону.
В крышку встроена «плавающая» опорная втулка.
Чистим, забиваем новой смазки.
Снимаем плату со щетками и видим, что одна из них в залипшем состоянии. Вот и причина…
Всё прочищаем, выдуваем.

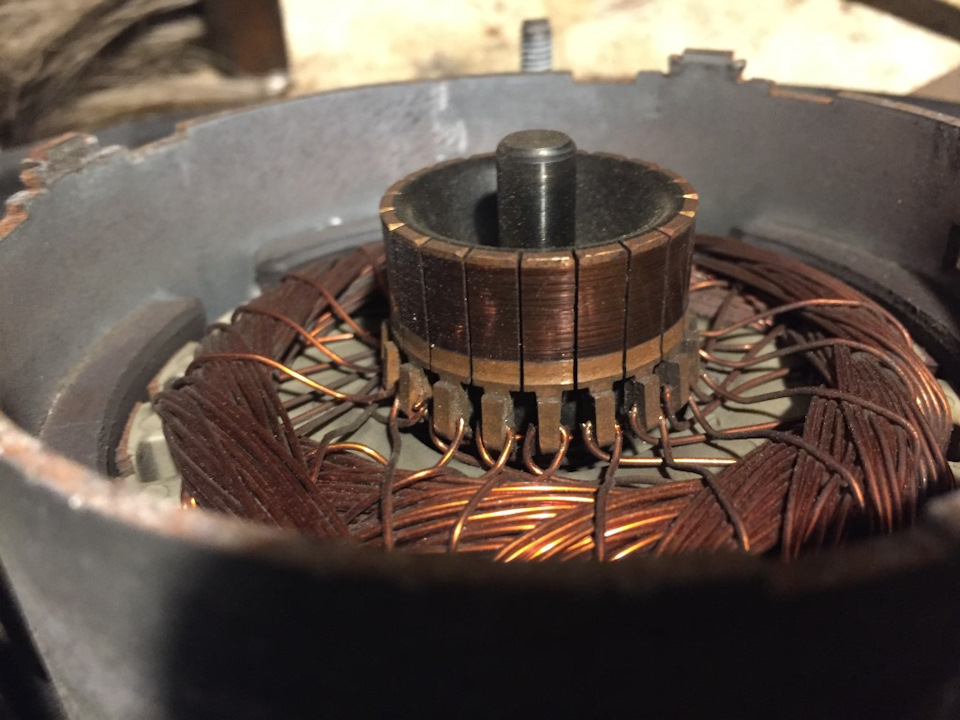

Якорь кстати без видимого износа.
Все.
Собираем в обратном порядки, заклепав обратно крышку.
Ставим на авто.
Завожу машину и включаю кандей. Через пару минут «заводятся» оба вентилятора.
Семейный бюджет не пострадал.
Фотоотчет Ремонт вентилятора кондиционера на Фольксваген Туран
В конце прошлого лета я заметил, что кондиционер стал хуже работать, в машине становилось влажновато, воздух не достаточно охлаждался, но теплый сезон заканчивался и проблема перешла на этот год.
Дозаправка кондиционера газом улучшила ситуацию. Но мастер обратил внимание на то, что малый вентилятор не крутится, хотя должен при работе климата, а большой периодически включается на второй скорости.
Ранее в ошибках проскакивала, но после сброса она долго не проявлялась.
Обнулив в этот раз ошибку вентилятор стал крутится, но как-то вяло, его периодически заедало, потом опять появилась
Был заказан значительно дешевый, чем оригинал, аналог не совсем моего вентилятора, который не встал на посадочные места, так что его пришлось сдать в магазин обратно. Оставалось раскошеливаться на оригинал 1K0959455AP 220Вт. TEMIC, либо попробовать отремонтировать существующий – и это удалось.
Кстати у 1K0959455AP есть неоригинальный аналог TYC 8020001, но найти его проблематично.
Сразу не стал пытаться отремонтировать, так как не нашел информации о возможности ремонта вентилятора. Теперь же мне стало ясно, что вентилятор необходимо менять, только если с ним что-то действительно серьёзное, например – сильно поврежден, либо сгорела обмотка.
Чтобы снять вентилятор необходимо вынуть кожух двух вентиляторов, для этого следует:
Снять крышку кожуха заборника воздуха, отвинтить два TORX на 25 и вынуть кожух
Раскрыть хомут фиксирующий шланг надавив на него, и отвернуть TORX на 25 cнизу крепления воздуховода
Затем отсоединить разъем вентиляторов (замок у него снизу) и отвинтить четыре TORX на 30 держащие кожух вентиляторов по два с каждой стороны
Далее вытащить кожух
Причины частого выхода из строя именно малого вентилятора кроется в условиях эксплуатации (пыль, грязь, реогенты и соль), а также в низком его расположении, так что на него летит вся эта дрянь через отверстия для вентиляции. Немецкие конструкторы великолепны, но они не учитывают наши жесткие условия, кстати, одна из причин, почему они проиграли войну – это наша грязь.
Нижняя гайка крепления малого вентилятора сильно закисла и открутилась только после WD-40 и чудовищного усилия. Обратите внимание на гайки большого вентилятора, все они чистенькие, т.к. он стоит гораздо выше и грязи ему достаётся меньше.
К сожалению, фотографировать вентилятор я стал только после починки и на снимках он выглядит уже в рабочем виде.
Для разбора вентилятора требуется при помощи бородка и молотка отогнуть усики на корпусе, чтобы снять крышку.
Вынимаем аккуратно рамку со щетками.
Вентилятор без рамки со щетками.
Рамка со щетками
Раскрыв вентилятор, я увидел, что практически все щетки зависли, пружинки были сжаты и заклинены, один медный жгутик (наверно нижний) практически разложился и обветшал. Я почистил каналы и щетки от пыли и окиси, расправил все пружинки, перепаял умерший жгутик на новый и почистил контакты ротора. После чего вставил рамку обратно, установил крышку и зачеканил усики. Проверил вентилятор – подключив к аккумулятору, он закрутился – как должен. Семейный бюджет не пострадал.
Установка вентилятора в обратном порядке.
P.S. от Админа — отчет добавлен на сайт:
Ремонт вентилятора кондиционера VW Touran
Спасибо!
- Сообщения 71
- Реакции 35
- Баллы 0
Admin
Создатель сайта
- 13.08.2009
- #2
layer
Просто заглянул
- 17.07.2013
- #3
Спасибо автору, помогло.
В принципе симптомы были те же (Golf 5, BCA 1.4), но ничего не мог найти по этому поводу, пока не обратил внимание на то, что малый вентилятор не крутится.
Изначально загорался ЧЕК, спустя некоторое время после включения печки или кондиционера, а большой вентилятор начинал работать в постоянном режиме, даже когда за бортом было минус 30 (живу в Красноярске). Всю зиму горел ЧЕК и работал большой вентилятор, поэтому на зиму был извлечен предохранитель.
Весной ЧЕК впервые потух (т.к. стало тепло и я не включал печку), по иронии судьбы как раз в тот день, когда я плюнув на все погнал машину к официалам. Тогда я вернул предохранитель на место. По описанию проблемы официальный дилер ничего не нашел, а предложил заменить блок управления вентиляторами, который находится в большом вентиляторе и отделно не продается. При этом они хотели "просто попробовать" и не были уверены, что проблема в этом. Официалы запросили месяц ожидания на заказ и 10.000 рублей + работа. Экзист запросил от 10 до 45 тысяч за эту деталь. Для "просто попробовать" это было дорого. Тогда решил не делать.
Потом наступило лето, жара, включил кондиционер и опять то же самое — ЧЕК и вентилятор в постоянном режиме на 2-й скорости. Кстати, ВАГ-КОМ определил, что ЧЕК показывал "ошибочные данные с датчика ТОЖ (нижнего, что в радиаторе). Но этот датчик был уже дважды заменен с самого появления проблемы. Ничего на форумах найти не мог, пока не обнаружил то, что малый вентилятор не включается. Поэтому решил снять раму с вентиляторами и проверить.
Проверка показала, что если кинуть 12 вольт на прямки к малому вентилятору — он не реагировал никак, т.е. не работал вообще.
Разобрал, засунул под кран с водой, налил "Фейри", зубной щеткой почистил все механизмы, высушил на солнышке, продул компрессором, смазал, подал 12 вольт — ЗАРАБОТАЛО. Вернул на место — все работает.
Большое человеческое спасибо за подсказку, Вы сэкономили для меня кучу денег и избавили от неприятной глазу лампочки, теперь я спокоен.
Тоуран плавающая ошибка по вентиляторам как искать
Как оказалась данная проблема с вентилятором радиатора наблюдается не только на туране но и на многих вагах. Всему виной переламываются провода у основания фишки на датчик.
Вновь начала выскакивать данная ошибка на панели и вентилятор стал включаться на максимальной скорости через пару секунд работы авто.
Как это было раньше
Решил залезть и посмотреть проводку, загнал авто в гараж на яму, снял защиту и смотрим.
Сняв фишку с датчика первым делом в глаза бросилось то, что её уже кто то раньше пытался ремонтировать и не самым лучшим образом.
Проводки в корне припаяны, переломов нет, значит идём дальше, сняв гофру, примерно выше см 10 обнаружилась скрутка, и вот что я увидел размотав её.
Провода не были спаяны, зато абы как замотаны изолентой и соответственно всё окислилось.
О контакте естественно не могло быть речи так как всё окислилось.
Зачистив все окислы, как надо пропаял провода, заизолировал на совесть.
Авто стояло со снятыми клеммами на аккумуляторе, одел фишку, подключил клеммы, заводим и видим что всё работает исправно и ошибки нет.
Прогрев авто до рабочей температуры, вентилятор включился в штатном режиме, проблема решена. Но для успокоения души нужно будет ещё найти целую фишку с проводами не паянными под корень и заменить.
Ошибки Volkswagen TOURAN
Программы диагностики технических проблем Volkswagen TOURAN необходима каждому водителю. Эти программы содержат все коды ошибок, которые могут возникнуть в системе автомобиля: проблемы с обогревом стёкол, нарушения работы кнопки опускания лобового стекла, трудности с контролем давления в шинах, сбои в работе аварийной батареи и другие технические проблемы.
Программу диагностики можно использовать не только для решения технических проблем, но и для профилактики. Благодаря программе можно проверить работоспоспособность блока управления, микрофона, динамиков и базы Глонасс. Все измеряемые величины, такие как мощность двигателя, поддаются расшифровке, и автовладелец может сам свериться с показателями нормы и понять, адекватно ли работает его автомобиль. Диагностические программы для Volkswagen TOURAN содержат пороговые значения показателей, вторичные параметры, условия включения систем, длительность контрольного времени, частота проверок и включение контрольных ламп, чтобы владелец машины сам мог свериться с нормой и определить, нет ли сбоев в работе авто.
В программах предложены коды и указания для водителя по машинам с 2000 года. Прежде чем разобраться с проблемой в системе машины, нужно вначале проверить всю информацию по конкрентной марке, а затем сверить документы на авто с кодом ошибки. Как только вы отыщете код, вы получите указания, как действовать дальше, и это будет готовым решением вашей проблемы.
Чтобы воспользоваться программой, нужно просто установить её на компьютер или любой другой гаджет. Для подбора и скачивания подходящей программы вам необходимо уточнить марку и модель вашего автомобиля. Программа совместима с любой версией Windows или смартфона, занимает минимум места, при этом гаджет работает идеально и не зависает.
Первый знак в коде неисправности, обозначенный буквой, дает возможность определить, к какой системе относится неполадка:
- Р — неполадки в работе трансмиссионного (АКПП) или силового агрегатов;
- В — неисправности в работе кузовных агрегатов -подушек безопасности(Аэрбега), стеклоподъемников, замков дверей и т. д.;
- С — неполадки в работе ходовой составляющей или шасси;
- U — неполадки электронных модулей или цифровых шин данных.
Второй знак обозначаетстандартность или специфичность неполадки:
- 0 — общий код для ОБД2 выхода;
- 1 и 2 — персональные коды производителя Фольксваген;
- 3 — зарезервированный параметр.
Третий знак определяет тип неполадки:
- 1 и 2 — система подачи горючего или воздуха, а также дополнительного снижения токсичности отработавших газов;
- 3 — узел зажиигания, обозначает также пропуски зажигания в цилиндрах;
- 4 — дополнительная система контроля выбросов;
- 5 — система скорости автомобиля и холостых оборотов;
- 6 — электронные модули управления и смежные электроцепи;
- 7, 8 — ошибки трансмиссионного агрегата.
Четвертый и пятый символы — число, которое соответствует номеру ошибки в системе ОБД.
Таблица с ошибками Volkswagen TOURAN
Описание тектовых ошибок Volkswagen TOURAN
| Текст ошибки | Описание тектовых ошибок |
|---|---|
| Service | Такая надпись на бортовом компьютере обозначает напоминание о необходимости проведения техобслуживания. Она обычно появляется за 3 тысячи километров до наступления срока. |
| Service JETZT | Сообщение о необходимости немедленного проведения технического обслуживания |
| Airbag Fehler | Неисправность в работе системы подушек безопасности |
| Beim Einlegen Einer Fahrstufe Im Stand Fussbremse Betatigen | Сообщение о необходимости выжимания педали тормоза перед переключение передачи. Появляется только на авто с автоматической трансмиссией. |
| Bremsbelag Prufen | Необходимо заменить тормозные колодки, сообщение об их износе |
| Stop! Bremsenfehler Betriebsanleitung | Неисправность в тормозной или антиблокировочной системе. Причина проблемы может состоять в неисправности электронной составляющей или снижения уровня жидкости в расширительном бачке. |
| Handbremse Angezogen | Рычаг стояночного тормоза не отпущен |
| Generator Werkstatt! | Выход из строя обмотки генераторного устройства |
| Lightmaschine Workshop | Износ или повреждение щеточного узла генератора |
| Motorstorg Werkstatt! | Сообщение о появлении неисправностей в работе блока управления силовым агрегатом. При появлении данной неисправности может гореть значок EPC (ЕПС). |
| Stop! Kuhlmittel Priffen! | Перегрев двигателя. Причина проблемы может заключаться в снижении уровня антифриза в охладительной системе. |
| Stop! Oldruck motor Aus! | Отсутствие смазки в двигателе, которое привело к падению давления |
| Oldsensor Werkstatt! | Неисправность контроллера давления. На приборной панели также горит индикатор «Check Engine» (Чек Энджин). |
| Waschwasser Fullen | Пониженный уровень расходного материала в системе очистки стекол |
| Bitte Tanken | Сообщение об использовании резервного остатка горючего в баке |
| Check | Неисправности, связанные с работой системы снижения токсичности отработавших газов |
| Ignition On | Неисправность в первичной электроцепи катушки зажигания Б |
Неисправности двигателя
| Код ошибки | Описание ошибки |
|---|---|
| B2AAA | Общий код ошибок. Данная комбинация появляется при наличии других неисправностей. |
| P10A4 | Неисправность регулировочной заслонки на впуске |
| P10A9 | Неисправность электромагнитной муфты компрессорного устройства |
| P175D | Самопроизвольное размыкание в работе системы сцепления. Вероятнее всего, износился диск. |
| P130A | Неисправность в работе одного из цилиндров, возможно повреждение устройства |
| P2BAC | Неполадки в работе клапана ЕГР, произвольное отключение устройства |
| P2BAB | Превышение предела окиси азота, отключение ЕГР клапана |
| P242F | Блок управления сообщает об ограничениях, связанных с работой сажевого фильтра |
| P10A900 (P10A9) | Неполадки в функционировании приводного устройства заслонки дроссельного механизма |
| P261A | Код Р261А или Р261А00 является следствием повреждения электроцепи системы вентиляции, отопления и кондиционирования |
| P0016 | Коды Р0016 И P001600 указывают на неправильное взаимное расположение валов мотора. Чтобы решить проблему, потребуется детальная диагностика целостности шестеренок на шкиве. Возможно, причина неисправности заключается в несовпадении меток. |
| P0068 | Дословно ошибка переводится как «отклонение угла опережения дроссельной заслонки». Неисправность приводит к неправильному давлению воздуха на впуске. |
| P0069 | Блок управления зафиксировал неверное соотношение в показания давления воздуха на впуске |
| P0087 | Код Р0087 указывает на снижение давления в топливной системе. |
Возможные причины неисправности:
- повреждение магистралей высокого или низкого давления;
- повреждение разъемов или электрических жгутов;
- износ толкателя ТНВД (топливного фильтра высокого давления);
- засорение форсунок;
- неисправность контроллера топливной системы;
- выход из строя клапана регулировки давления.
При появлении данной неисправности проявляются следующие симптомы:
- на контрольной комбинации загорается индикатор Чек;
- возможно включение ограничителя скорости до 40 км/ч;
- мощность силового агрегата значительно снижается;
- в работе турбины или компрессора на дизеле проявляется шум.
Причины, которые привели к появлению данной ошибки:
- пониженное давление моторной жидкости в силовом агрегате;
- выход из строя турбины или нагнетательного устройства;
- неполадки в работе EGR системы (ЕГР);
- забитый воздушный фильтр или подсос воздуха во впускном коллекторе;
- поломка контроллера давления наддува.
Признаки, которые могут проявиться при такой неисправности:
- сложности запуска силового агрегата;
- «троение» двигателя, нестабильная работа мотора на холостых оборотах;
- произвольная остановка мотора при движении на холостом ходу, на светофорах или в пробках.
Причин появления данной ошибки может быть множество:
- поломка одного из датчиков температуры антифриза (отключение разъема, окисление контактов, повреждение провода);
- отсутствие хладагента в расширительном бачке;
- кипение антифриза, приводящее к перегреву силового агрегата;
- отсутствие герметичности, связанное с повреждением патрубков;
- ошибки в функционировании блока управления;
- неисправность термостата или его некорректная работа.
- поломка управляющего модуля блокиратором мотора;
- повреждение антенны иммобилайзера;
- неисправность чипа;
- повреждение проводки, окисление контактов на разъеме;
- использование сигнализации с автозапуском, что привело к конфликту штатного иммобилайзера с дополнительным.
Неисправности системы газораспределения
| Код ошибки | Описание ошибки |
|---|---|
| P000A | Регулирование фаз газораспределения происходит слишком медленно. Причина проблемы, вероятнее всего, состоит в растяжении цепи газораспределительного механизма. Нужно проверить целостность изделия и произвести его замену при необходимости. |
| P0010 | Код 0010 обозначает сбой в работе регулятора фаз газораспределения |
| Р0011 | Код Р0011 дословно переводится как «не достигнуто номинальное значение в сдвиге фаз газораспределения в раннюю сторону». Требуется проверить целостность шкивов валов, а также цепь газораспределительного механизма. |
| Р0025 | Код 0025 появляется при сдвиге фаз газораспределения в более раннюю сторону. Проблема зафиксирована во втором ряду. Блок управления сообщает, что номинальное значение не достигнуто, что привело к появлению ошибки. |
| P1049 | Короткое замыкание на «массу» в электроцепи питания клапана регулирования фаз газораспределения выпускных клапанов. Требуется детальная диагностика устройств N318. |
| P1527 | Код 1527 появляется в результате короткого замыкания на «массу» электроцепи регулирования фаз газораспределения |
Неисправности контроллеров коленвала и распредвала
- выход из строя самого контроллера;
- повреждение проводки, по которой подключен датчик;
- засорение разъема или окисление контактов на колодке;
- попадание влаги на штекер;
- неисправность блока управления.
Возможные причины проблемы:
- неисправность проводки, питающей датчик;
- попадание влаги на разъем кабеля, который подключен к контроллеру;
- выход из строя самого устройства;
- повреждение или окисление контактов на колодке датчика;
- износ кабеля.
Неисправности в работе электрики и электроники
| Код ошибки | Описание ошибки |
|---|---|
| P072B | Превышено число попыток включения задней передачи. Ошибка характерна для роботизированных трансмиссий DSG. |
| P072C | Система КПП заблокирована на первой передаче |
| P202B | Замыкание на массу в электроцепи нагревателя бака |
| P0000 | Комбинация появляется по окончании вывода кодов неисправностей на табло |
| P0001 | Обрыв проводки управления контроллером подачи горючего. Нужно проверять контакты на фишке с кабелем и устранять окисления, если они имеются. |
| Р0003 | На Фольксваген B, VR6 и других моделях код 0003 появляется при пониженном напряжении, исходящем от датчика подачи топлива |
| P0030 | Обрыв или повреждение электроцепи системы подогрева |
| P0033 | Сбой в электроцепи перепускного клапана турбонагнетательного устройства |
| P0047 | Код Р0047 указывает на неполадки в работе электромагнитного клапана управления наддувом |
| Р0078 | Код 0078 появляется при повреждении электропроводки выпускными клапанами |
| P0098 | Повышенный сигнал, исходящий от второго контроллера температуры воздуха на впуске |
| P0102 | Комбинация Р0101 (0102) появляется в результате пониженного сигнала, исходящего от датчика массового расхода воздуха G70. Причина проблемы может заключаться в плохом контакте или повреждении проводов. Если расходомер забит, его можно попробовать очистить с помощью специального средства для карбюратора. В случае, если эти действия не помогли решить проблему, устройство меняется полностью. |
| P0104 | Отсутствие сигнала с датчика массового расхода воздуха |
| P0116 | На блок управления поступает недостоверный сигнал от контроллера температуры хладагента в двигателе |
| P0183 | Повреждение электролинии или короткое замыкание на плюс регулятора температуры горючего G81 |
| P0190 | Повреждение электролинии или короткое замыкание контактов на проводке датчика давления горючего G247 |
| P0196 | Некорректный сигнал, поступающий с контроллера температуры моторной жидкости. Имеется в виду датчик G8. |
| P0200 | Код указывает на сбой или повреждение электроцепи, питающей форсунки двигателя |
| P0201 | Сбой или повреждение электроцепи, питающей форсунку первого цилиндра |
| P0204 | Сбой электроцепи, питающей форсунку четвертого цилиндра. Требуется детальная проверка устройства N33. |
| P0222 | Некорректный сигнал, поступающий с регулятора угла поворота второго приводного механизма дроссельной заслонки |
| P0236 | Коды Р0236 или P023600 сообщает о неверном сигнале, поступающем с контроллера давления наддува |
| P0238 | Комбинация Р0238 указывает на повышенный сигнал, исходящий от контроллера давления наддува |
| P0243 | Обрыв проводки или короткое замыкание на «массу» электромагнитного клапана ограничителя давления наддува |
| P0332 | Пониженный уровень импульса, зафиксированный в электроцепи второго контроллера детонации G66 |
| P0343 | Повышенный импульс, исходящий от регулятора положения распределительного вала. Пользователю нужно детально тестировать работу контроллера G40. |
| P0407 | Пониженный сигнал, исходящий от потенциометра системы рециркуляции отработавших газов |
| P0444 | На Гольф 4 и других Фольксвагенах комбинация 0444 указывает на обрыв электроцепи клапана первого адсорбера |
| P0513 | Неверный код блокиратора двигателя. Нужно проверить работу иммобилайзера, включая диагностику его контактов и электроцепей. |
| P0544 | Сбой или повреждение электрической цепи контроллера температуры отработавших газов G235 |
| P0546 | Короткое замыкание на положительный вывод контроллера температуры G2235 |
| P0571 | Комбинация указывает на некорректный сигнал, получаемый от переключателя стоповых огней А. Нужна детальная проверка электроцепи и лампочки в задней оптике. |
| P0606 | Неполадки в работе модуля управления. Это общая ошибка, поэтому пользователю необходимо тестировать микропроцессорный блок полностью. |
| Р0609 | Напряжение питания 2 на датчиках и исполнительных механизмах |
| P0641 | Обрыв электролинии опорного напряжения датчика А |
| P0651 | Код Р0651 сообщает об обрыве или повреждении проводки, необходимо проверять опорное напряжение датчика В |
| P0670 | Сбой в электроцепи первой свечи накаливания. Причина может состоять в неисправности самого модуля. |
| P0671 | Сбой на линии питания свечи накаливания, установленной в первом цилиндре. При такой проблеме на приборке может гореть зеленая спираль. |
| P0685 | Обрыв или повреждение электроцепи основного реле J271 |
| P0688 | Код 0688 на Фольксваген 2007, 2008г и других годов выпуска появляется при обрыве электроцепи основного реле. Блок управления зафиксировал неполадки в работе контура нагрузки. Пользователю нужно произвести детальную диагностику устройства J271. |
| P0693 | Короткое замыкание на «массу» в электроцепи управления вентилятором второго радиатора охлаждения мотора. Чтобы убрать этот код, требуется детально проверять работу линии. |
| P0706 | Комбинация P0706 сообщает о некорректном импульсе, поступающем с контроллера активированной передачи |
| P0730 | Неверное передаточное отношение в системе контроля передачи |
| P0748 | Сбой или повреждение электроцепи, питающей первый контроллер давления |
| Р0778 | Код 0778 сообщает о сбоях в электроцепи, питающей второй регулятор давления |
| Р1002 | Код 1002 появляется при сбое в электроцепи форсунки одиннадцатого цилиндра. Требуется детальное тестирование устройства N301. |
| P10A0 | Привод регулировочной заслонки на впуске: электрическая неисправность |
| P1042 | Сбой в электроцепи системы питания форсунок В |
| P1128 | Блок управления зафиксировал обедненную смесь в цилиндрах силового агрегата, возникли проблемы с ее адаптацией |
| P1161 | Код Р1161 связан с коротким замыканием в проводке, питающей температурный контроллер G72. Имеется в виду устройство, расположенное во впускном коллекторе. Причина проблемы может заключаться в обрыве кабеля или повреждении его изоляции. |
| P1167 | Код 1167 появляется при появлении неверного сигнала, поступающего с датчика массового расхода воздуха G246 |
| P1217 | Код 1217 на Фольксваген 2006 и других годов выпуска указывает на короткое замыкание на «плюс» электролинии, питающей форсунку пятого цилиндра |
| Р1237 | Обрыв электролинии форсунки, установленной на первом цилиндре. Требуется проверка устройства N30. |
| P1245 | Короткое замыкание на «массу» в электроцепи контроллера хода иглы G80 |
| P1267 | Выход сигнала из диапазона регулирования с клапана насоса форсунки третьего цилиндра |
| Р1314 | Код 1314 указывает на обрыв проводки системы управления зажиганием в первом цилиндре |
| P1401 | Короткое замыкание на линии клапана рециркуляции отработавших газов. Требуется детальная диагностика устройства N18. |
| Р1409 | Код 1409 связан со сбоем в работе электролинии клапана первого абсорбера |
| P1440 | Обрыв проводки, питающей клапан рециркуляции отработавших газов N18 |
| P1441 | Ошибка 1441 связана с неисправностью в работе клапана рециркуляции отработавших газов N18. Проблема может быть обусловлена обрывом проводки или коротким замыканием электроцепи на «массу». |
| P1355 | Обрыв электролинии в системе управления зажиганием первого цилиндра |
| P1503 | Некорректный сигнал на клемме генераторной установки DF |
| P1516 | Обрыв или повреждение электроцепи клапана системы изменения геометрии впускного коллектора N156 |
| P1517 | Сбой в электролинии питания основного реле J271 |
| P1526 | Неверный сигнал, фиксирующийся на электролинии дозатора топливоподающего насоса |
| P1592 | Неправильное соотношение сигналов контроллера высоты и давления наддува |
| P1602 | Код 1602 ВАГ КОМ на Фольксвагенах в кузове седан и других вариациях указывает на пониженное напряжение в электросети авто. Требуется детальная диагностика клеммы под номером 30. |
| P1603 | Неисправность управляющего модуля |
| P1606 | Проблема, связанная с проводкой модуля управления ABS. Устройство может не передавать данные о неровной дороге, также возможны сбои в его функционировании. |
| P1624 | Активный запрос включения аварийного индикатора. Сигнал на активацию отправлен, но лампочка по каким-то причинам не сработала. |
| P1637 | Неисправность привода шины данных. Центральный коммутационный модуль не передает сообщения на блок управления. |
| P1639 | Неправильный импульс, поступающий с контроллера ½ положения педали акселератора. Возможно отсутствие реакции при нажатии на газ. |
| P1640 | Неисправности в работе управляющего модуля. Этот код поломки общий, поэтому пользователю необходимо детально тестировать работу блока. |
| P1641 | Код Р1641 сообщает об ошибке считывания данных из памяти неполадок микропроцессорного модуля климатической системы |
| P1643 | Блоку управления не удалось считать информацию из памяти неполадок основного коммутационного модуля |
| P1650 | Ошибка 1650 связана с отсутствие сигнала от модуля управления приборной комбинацией. Надо проверять все разъемы и целостность проводов, подключенных к блоку. |
| P1654 | Микропроцессорный модуль не смог считать информацию из памяти неполадок приборной панели. Возможно, от контрольного щитка отсоединился один из контактов или на колодке окислился разъем. |
| P1664 | Код Р1664 указывает на сбой электроцепи подачи управляющего сигнала на клапаны насос-форсунок |
| P1668 | Сбой проводки, питающей клапан насос-форсунки третьего цилиндра. Требуется детальная проверка устройства N242. |
| P1698 | Микропроцессорный модуль не смог считать данные из памяти неполадок блока управления рулевой колонкой |
| P1699 | Отсутствие сигнала, поступающего с модуля управления рулевой колонкой |
| Р1857 | Код 1857 связан с получением блоком управления двигателем сообщения об ошибке. Причина неисправности может состоять в повышенной нагрузке. |
| P1895 | Неполадки в работе трансмиссионного агрегата |
| P1945 | Короткое замыкание на цепи модуля управления первым вентилятором двигателя |
| P1946 | Выход из строя или некорректная работа управляющего модуля вентилятора радиатора мотора |
| P1988 | Код 1988 является следствием обрыва проводки, по которой подключено реле вентилятора третьего радиатора охлаждения двигателя. Пользователю нужно произвести проверку устройства J752. |
| P2008 | Код Р2008 указывает на сбой в электроцепи питания заслонок впускных клапанов |
| P2009 | Код Р2009 короткое замыкание на «массу» цепи заслонки впускных каналов |
| P2011 | Сбой или повреждение электролинии, питающей заслонки двух впускных каналов |
| P2016 | Короткое замыкание в электроцепи контроллера положения заслонок впускных клапанов |
| Р2080 | Появление кода 2080 обусловлено неверным сигналом, поступающим с контроллера температуры хладагента 1. Пользователю нужно тестировать устройство G235. |
| P2100 | Обрыв или повреждение электроцепи моторедуктора приводного устройства дроссельной заслонки |
| P2138 | Недостоверный сигнал, поступающий с контроллера ½ положения педали газа |
| P2149 | На Пассат BZB и других моделях эта комбинация появляется в результате обрыва электроцепи питания форсунок В |
| P2294 | Обрыв элеткроцепи датчика давления горючего |
| P2426 | В электроцепи клапана охлаждения системы рециркуляции отработанных газов зафиксировано короткое замыкание на заземление. Возможно, где-то отошел контакт или поврежден изоляционный слой провода. |
| P242A | Датчик 3 температуры отработавших газов в системе рециркуляции ОГ (EGR), банк 1 — неисправность электрической цепи |
| P2453 | Сажевый фильтр (DPF), датчик давления A — неисправность электрической цепи |
| P2564 | Пониженный уровень сигнала, исходящий от контроллера положения регулятора давления наддува |
| P2700 | На Фольксваген Гольф BFQ и других моделях этот код указывает на неисправность фрикциона А автоматической коробки передач (АКПП). Это может привести к тому, что транспортное средство в целом будет менее мощным. Если пропала тяга и появился этот код, требуется проверять работу трансмиссионного агрегата. |
| P3008 | Комбинация P3008 свидетельствует о том, что сигнал, поступающий с регулятора положения распределительного вала, находится вне диапазона рабочих характеристик |
| P3052 | Короткое замыкание на плюс в электроцепи включения стартерного механизма. Блок управления указывает на неполадки в работе клеммы 50. |
| P3089 | Комбинация Р3089 (3089) появляется при сбое в элеткроцепи, питающей электронику топливного насоса. Причину проблемы следует искать в сигнальном кабеле. |
| P3338 | Сбой в электроцепи, питающей свечи накаливания. На микропроцессорный модуль не поступает сигнал от устройства, требуется его детальная диагностика. |
| P02CB | Низкое давление в турбокомпрессоре или нагнетательном устройстве |
| P068A | Код P068A00 указывает на неисправность в работе выключателя ADR, установленного на усилителе тормозного привода. Проблема заключается в электрике, поэтому нужно проверять контакты и проводку. |
| P10AD | Обрыв или повреждение электроцепи, питающей электромагнитную муфту механического компрессорного устройства |
| P10A0 | Электрическая неисправность в работе приводного механизма регулировочной заслонки на впуске. При такой проблеме незначительно увеличится расход топлива, а двигатель не сможет поднимать обороты более 3 тысяч в минуту. Требуется замена регулирующей заслонки. |
| P17BF | Неисправность мехатроника роботизированной коробки передач. Нужно детально диагностировать ресивер давления, установленный в коробке передач. |
| P189C | Ошибка мехатроника |
| P424A | Общий код по электрическим неисправностям |
| 909F | Обрыв или повреждение электролинии, которая питает контроллер износа тормозных колодок |
| C02D1 | Неисправность выключателя правого нижнего дефлектора. Требуется детальная проверка устройства F182. |
Неисправности датчиков
| Код ошибки | Описание ошибки |
|---|---|
| 097 | Обрыв соленоида или неисправность датчика скорости. При такой проблеме в Гольф 19ТДИ, 14 AKQ и других моделях могут возникнуть сложности с переключением передач. Если диагностика ОБД 2 показала этот код, требуется детально проверить контроллер скорости коробки скоростей, а также подключение соленоида. В некоторых случаях проблема может состоять в блоке управления трансмиссией. |
| 515 | Неисправность в работе контроллера Холла G40 |
| B10001B (B1000) | Неправильная работа или отсутствие сигнала от контроллера подушки безопасности, установленной спереди. Причина проблемы может заключаться в повреждении или засорении контактных элементов. Чтобы не допустить такой неисправности в будущем, пины разъема можно покрыть специальным защитным средством. |
| B104135 (B1041) | Неисправность в работе контроллера уровня моторной жидкости. Требуется проверка датчика, расположенного в блоке цилиндров. Из-за его поломки на приборной панели может выводиться некорректная информация об объеме расходного материала. |
| P119A | Неисправность в работе контроллера давления топлива |
| P462F | Повреждение электроцепи или поломка контроллера температуры выхлопных газов |
| 467F | Неисправность в работе контроллера ½ положения педали газа. На модуль подается неверный сигнал, что может быть связано с отсоединением контактов. |
| P22D500 (P22D5) | Неисправность контроллера положения впускного клапана турбокомпрессора. На блок управления поступает неверный сигнал о работе датчика. Если само устройство исправно, то необходимо тестировать его провода и колодку. Контроллер должен быть расположен в клапане турбированного агрегата. |
| P0088 | Код Р0088 указывает на неисправность в работе переднего правого контроллера ускорения колеса |
| P0101 | Р0101 появляется при неверном сигнале, поступающем с датчика массового расхода воздуха |
| P0106 | Неверный импульс, поступающий с контроллера давления воздуха на впуске |
| P0108 | Давление во впускном коллекторе/давление воздуха G71/F96, слишком высокий уровень |
| P0118 | Комбинация Р0118 указывает на повышенный импульс, исходящий от контроллера температуры хладагента |
| P0191 | Недостоверный сигнал, поступающий с контроллера давления горючего G247 |
| P0221 | Код Р0221 появляется в результате получения блоком управления неверного сигнала, подающегося с контроллера угла поворота второго привода дроссельного узла |
| P0234 | Код Р0234 указывает на неисправность в работе датчика давления наддува. На блок управления подается слишком высокий сигнал, выходящий за допустимые пределы диапазона. |
| P0237 | Повышенный уровень сигнала, поступающий с контроллера давления наддува |
| P0299 | Код Р0299 или Р029900 также указывает на неполадки в работе контроллера давления наддува. В данном случае сигнал, подающийся с устройства, меньше нижнего порога. |
| P0321 | Код Р0321 сообщает о неверном сигнале, поступающем с датчика оборотов силового агрегата G28 |
| P046C | Код ошибки P046C (P046C00) дословно переводится как «датчик положения клапана рециркуляции ОГ, ряд 1, сигнал за пределами допуска» |
| P0471 | Код Р0471 появляется в результате определения блоком управления недостоверного сигнала, поступающего с первого датчика давления G450 |
| P0501 | Некорректный импульс, полученный от контроллера скорости движения транспортного средства |
| P0588 | Код 0588 Указывает на неисправность датчика пиропатрона подушки безопасности. Имеется в виду устройство N95, расположенное со стороны водителя. |
| P0720 | Код Р0720 появляется при повреждении проводки, питающей контроллер частоты вращения выходного вала коробки передач. Пользователю нужно произвести детальную диагностику устройства G195. |
| P0721 | Код Р0721 указывает на некорректный сигнал, поступающий с контроллера частоты вращения выходного вала |
| P0722 | Неисправность контроллера частоты вращения выходного вала коробки передач. От устройства на блок управления не подается сигнал. Требуется детальная проверка датчика G195. |
| P0841 | Неисправность первого датчика давления в гидравлической системе коробки передач. От устройства поступает некорректный сигнал, что приводит к сбоям в работе трансмиссии. |
Возможные признаки неисправности, сопровождающиеся появлением этого кода:
- на приборной панели горит значок «Чек»;
- отсутствие реакции на нажатие на педаль газа;
- сложности при переключении передач;
- невозможность включить определенную скорость;
- на автоматический трансмиссиях могут ощущаться рывки и толчки.
Неисправности лябда-зондов
| Код ошибки | Описание ошибки |
|---|---|
| P0036 | Код указывает на повреждение электролинии подогревательного устройства второго кислородного датчика, установленного в ряду 1 |
| P0037 | Комбинация 0037 появляется при коротком замыкании электроцепи подогрева второго кислородного регулятора на «массу» |
| P0050 | Комбинация сообщает о повреждении проводки нагревательного устройства первого лямбда-зонда, установленного во втором ряду |
| P0130 | Сбой в электроцепи первого кислородного контроллера, установленного в ряду 1 |
| P0133 | Неисправность в работе первого лямбда-зонда, установленного в ряду 1. Ошибка указывает на то, что время реакции устройства слишком высокое. |
| P0134 | Отсутствие активности от первого лямбда-зонда, установленного в ряду 1. Вероятнее всего, неисправен сам датчик. |
| P0135 | Код Р0135 появляется в результате сбоя в работе электроцепи нагревательного элемента первого кислородного контроллера. Лямбда-зонд установлен в первом ряду цилиндров. |
| P0136 | Сбой электроцепи второго кислородного контроллера, установленного на первом ряду |
| P0139 | Низкая скорость сигнала, передающегося от второго лямбда-зонда, установленного в первом ряду цилиндров |
| P0140 | Отсутствие сигнала от кислородного датчика №2, установленного в первом ряду |
| P0141 | Код Р0141 указывает на сбой электроцепи нагревательного устройства второго кислородного контроллера, расположенного в первом ряду |
| P1116 | Обрыв электроцепи системы подогрева первого кислородного датчика, установленного в первом ряду |
| P1118 | Повреждение или обрыв электролинии подогревательного устройства второго лямбда-зонда, установленного в первом ряду |
| Р1176 | Блок управления определил, что достигнут максимальный предел регулирования лямбда-корректора, установленного после катализатора |
| P1180 | Короткое замыкание на положительный вывод в электроцепи линейного кислородного регулятора |
| Р1185 | Короткое замыкание в проводке питания линейного контроллера кислорода на «массу» |
| P2237 | Код Р2237 сообщает об обрыве электроцепи и несоответствующем токе сигнала, поступающем с первого кислородного контроллера, установленного в ряду №1 |
| P2239 | Короткое замыкание на положительный вывод в электроцепи, питающей первый кислородный контроллер |
| P2243 | Код указывает на обрыв проводки, по которой подключен первый кислородный контроллер, установленный в ряду 1 |
| P2251 | Обрыв или повреждение провода «массы» первого кислородного контроллера, установленного в ряду №1 |
| P4096 | Сбой в электроцепи первого кислородного датчика, установленного во втором ряду |
| P2196 | На блок управления поступает сигнал о переобогащенной горючей смеси, поступающий с датчика кислорода. Имеется в виду устройство №1, расположенное в первом ряду. |
| P2626 | Неисправность линейного кислородного датчика, установленного в первом ряду. Проблема заключается в неверном сигнале, поступающем с устройства, поэтому требуется диагностика проводки. |
| 00525 | Неисправность кислородного датчика G39 |
| 08598 | Ошибка может проявляться в виде кода 008598. Комбинация указывает на неисправность в работе кислородного контроллера №1, установленного в первом ряду. Неполадка может привести к обеднению топливовоздушной смеси. |
| 16518 | Отсутствие активности первого кислородного датчика, установленного в ряду 1 |
| 17598 | Опорное напряжение в цепи питания линейного кислородного датчика недостоверно |
| 18675 | Обрыв или повреждение проводки, питающей первый кислородный контроллер. Имеется в виду устройство, установленное в ряду 1. Блок управления уточняет, что проблема связана с опорным напряжением. |
Описание десятичных кодов
- ресурс эксплуатации антифриза завершился;
- одна из магистралей охладительной системы повреждена, что привело к утечке расходного материала (возможно ослабление хомутов);
- поломка термостата;
- повреждение расширительного бачка с охлаждающей жидкостью.
- выход из строя датчика температуры, установленного в бачке или на одной из магистралей охладительной системы;
- повреждение провода, питающего датчик;
- попадание грязи или пыли на разъем;
- неисправность изоляции кабеля.
Возможные причины проблемы:
- выход из строя предохранителя или реле оптики;
- повреждение проводки на участке от педали тормоза до задних лампочек;
- окисление контактов в блоке предохранителей;
- повреждение или износ изоляции на линии питания стоповых огней;
- неисправность источников освещения, установленных в задних фарах.
Другие неисправности
| Код ошибки | |
|---|---|
| P177D | Если данный код ошибки VAG считан с помощью адаптера ЕЛМ 327, он может выводиться в виде комбинации P 17 7D. Блок управления (ЭБУ) указывает на неисправность в работе двойной фрикционной муфты коробки передач. |
| P20EE | Код Р 20 EE обозначает низкую эффективность в работе системы катализации, проблему следует искать в первом банке |
| P30c000 (P30c0) | Низкое качество топлива |
| U0103 | Отсутствие связи с модулем управления переключением передач. Возможная причина может заключаться в плохом контакте или отсоединении колодки от блока трансмиссии. |
| U0121 | Потеря связи микропроцессорного модуля управления мотором с блоком АБС. Нужно проверять целостность всех шин и разъемов, тестировать качество подключения. Возможная проблема может заключаться в неисправности одного из блоков. |
| U0423 | Неисправность управляющего модуля комбинации приборов, с устройства подается неверный сигнал |
| U1017 | На Пассат B7 и других моделях данных код обозначает потерю последовательности связи для устройств второго класса. Точное оборудование не указывается, поэтому придется проверять все провода, подключенные к микропроцессору. |
| U1025 | Потеря последовательности связи для устройств второго класса. Иными словами, проблему нужно искать в электронике и повреждении проводов. |
| U111100 (U1111) | Дословно код U1111 переводится как «ограничение работы в связи с отсутствием сообщения». |
При такой неисправности нужно выполнить диагностику:
- всех разъемов и соединений, подключенных к блоку управления;
- целостность электроцепи;
- модуль Gateway;
- основной блок системы комфорта;
- модуль управления рулевой колонкой.
Самостоятельная диагностика ошибок Volkswagen TOURAN
Есть два варианта проверки автомобиля Фольксваген на предмет ошибок — компьютерная проверка и самодиагностика по зажиганию.
Самодиагностика производится так:
- В автомобиле отключается отопительный узел, после чего деактивируется система зажигания.
- Пользователь одновременно нажимает на кнопки экономного режима работы вентилятора и рециркуляции воздуха. Эти элементы управления следует удерживать на протяжении трех секунд.
- Выполняется активация зажигания, клавиши не отпускаются. Блок управления автомобилем включит режим самодиагностики, в результате чего вентилятор автоматически проработает на каждой ступени мощности. На дисплее, расположенном на бортовой панели должна
появиться комбинация неисправности. - Для прехода к следующему коду ошибки используется кнопка увеличения температуры воздуха отопителя. Если на экране появится комбинация 000, это говорит о том, что список неполадок пройден до конца.
Чтобы вывести комбинации после самодиагностики, выполняются следующие действия:
Фотоотчет Ремонт вентилятора кондиционера на Фольксваген Туран
В конце прошлого лета я заметил, что кондиционер стал хуже работать, в машине становилось влажновато, воздух не достаточно охлаждался, но теплый сезон заканчивался и проблема перешла на этот год.
Дозаправка кондиционера газом улучшила ситуацию. Но мастер обратил внимание на то, что малый вентилятор не крутится, хотя должен при работе климата, а большой периодически включается на второй скорости.
Ранее в ошибках проскакивала, но после сброса она долго не проявлялась.
Обнулив в этот раз ошибку вентилятор стал крутится, но как-то вяло, его периодически заедало, потом опять появилась
Был заказан значительно дешевый, чем оригинал, аналог не совсем моего вентилятора, который не встал на посадочные места, так что его пришлось сдать в магазин обратно. Оставалось раскошеливаться на оригинал 1K0959455AP 220Вт. TEMIC, либо попробовать отремонтировать существующий – и это удалось.
Кстати у 1K0959455AP есть неоригинальный аналог TYC 8020001, но найти его проблематично.
Сразу не стал пытаться отремонтировать, так как не нашел информации о возможности ремонта вентилятора. Теперь же мне стало ясно, что вентилятор необходимо менять, только если с ним что-то действительно серьёзное, например – сильно поврежден, либо сгорела обмотка.
Чтобы снять вентилятор необходимо вынуть кожух двух вентиляторов, для этого следует:
Снять крышку кожуха заборника воздуха, отвинтить два TORX на 25 и вынуть кожух
Раскрыть хомут фиксирующий шланг надавив на него, и отвернуть TORX на 25 cнизу крепления воздуховода
Затем отсоединить разъем вентиляторов (замок у него снизу) и отвинтить четыре TORX на 30 держащие кожух вентиляторов по два с каждой стороны
Далее вытащить кожух
Причины частого выхода из строя именно малого вентилятора кроется в условиях эксплуатации (пыль, грязь, реогенты и соль), а также в низком его расположении, так что на него летит вся эта дрянь через отверстия для вентиляции. Немецкие конструкторы великолепны, но они не учитывают наши жесткие условия, кстати, одна из причин, почему они проиграли войну – это наша грязь.
Нижняя гайка крепления малого вентилятора сильно закисла и открутилась только после WD-40 и чудовищного усилия. Обратите внимание на гайки большого вентилятора, все они чистенькие, т.к. он стоит гораздо выше и грязи ему достаётся меньше.
К сожалению, фотографировать вентилятор я стал только после починки и на снимках он выглядит уже в рабочем виде.
Для разбора вентилятора требуется при помощи бородка и молотка отогнуть усики на корпусе, чтобы снять крышку.
Вынимаем аккуратно рамку со щетками.
Вентилятор без рамки со щетками.
Рамка со щетками
Раскрыв вентилятор, я увидел, что практически все щетки зависли, пружинки были сжаты и заклинены, один медный жгутик (наверно нижний) практически разложился и обветшал. Я почистил каналы и щетки от пыли и окиси, расправил все пружинки, перепаял умерший жгутик на новый и почистил контакты ротора. После чего вставил рамку обратно, установил крышку и зачеканил усики. Проверил вентилятор – подключив к аккумулятору, он закрутился – как должен. Семейный бюджет не пострадал.
Установка вентилятора в обратном порядке.
P.S. от Админа — отчет добавлен на сайт:
Ремонт вентилятора кондиционера VW Touran
Спасибо!
- Сообщения 71
- Реакции 35
- Баллы 0
Admin
Создатель сайта
- 13.08.2009
- #2
layer
Просто заглянул
- 17.07.2013
- #3
Спасибо автору, помогло.
В принципе симптомы были те же (Golf 5, BCA 1.4), но ничего не мог найти по этому поводу, пока не обратил внимание на то, что малый вентилятор не крутится.
Изначально загорался ЧЕК, спустя некоторое время после включения печки или кондиционера, а большой вентилятор начинал работать в постоянном режиме, даже когда за бортом было минус 30 (живу в Красноярске). Всю зиму горел ЧЕК и работал большой вентилятор, поэтому на зиму был извлечен предохранитель.
Весной ЧЕК впервые потух (т.к. стало тепло и я не включал печку), по иронии судьбы как раз в тот день, когда я плюнув на все погнал машину к официалам. Тогда я вернул предохранитель на место. По описанию проблемы официальный дилер ничего не нашел, а предложил заменить блок управления вентиляторами, который находится в большом вентиляторе и отделно не продается. При этом они хотели "просто попробовать" и не были уверены, что проблема в этом. Официалы запросили месяц ожидания на заказ и 10.000 рублей + работа. Экзист запросил от 10 до 45 тысяч за эту деталь. Для "просто попробовать" это было дорого. Тогда решил не делать.
Потом наступило лето, жара, включил кондиционер и опять то же самое — ЧЕК и вентилятор в постоянном режиме на 2-й скорости. Кстати, ВАГ-КОМ определил, что ЧЕК показывал "ошибочные данные с датчика ТОЖ (нижнего, что в радиаторе). Но этот датчик был уже дважды заменен с самого появления проблемы. Ничего на форумах найти не мог, пока не обнаружил то, что малый вентилятор не включается. Поэтому решил снять раму с вентиляторами и проверить.
Проверка показала, что если кинуть 12 вольт на прямки к малому вентилятору — он не реагировал никак, т.е. не работал вообще.
Разобрал, засунул под кран с водой, налил "Фейри", зубной щеткой почистил все механизмы, высушил на солнышке, продул компрессором, смазал, подал 12 вольт — ЗАРАБОТАЛО. Вернул на место — все работает.
Большое человеческое спасибо за подсказку, Вы сэкономили для меня кучу денег и избавили от неприятной глазу лампочки, теперь я спокоен.
Датчик включения вентилятора фольксваген туран
Volkswagen Touran 1.9 TDI 5дв. минивэн, 105 л.с, 6МКПП, 2006 – 2010 г.в. — срабатывает вентилятор системы охлаждения двигателя
Постоянно работает вентилятор системы охлаждения двигателя (даже на холостом ходу)
| Перечень возможных неисправностей | Диагностика | Методы устранения |
|---|---|---|
| Обрыв в датчике температуры охлаждающей жидкости или его цепи | Датчик и цепи проверяются омметром | Восстановите контакт в электрических цепях. Замените неисправный датчик |
| Не размыкаются контакты реле включения вентилятора | Проверка тестером | Замените неисправное реле |
| Неисправны ЭБУ или его цепи | Проверьте ЭБУ или замените заведомо исправным | Замените неисправный ЭБУ |
Включается вентилятор охлаждения на холодном двигателе: основные причины и решение проблемы
Как известно, различные неисправности системы охлаждения двигателя не позволяют мотору выйти на оптимальный температурный режим. Двигатель может перегреваться, что чревато его быстрой поломкой, или же оставаться холодным, то есть не выходить на рабочую температуру.
В современных автомобилях используется комбинированная система охлаждения ДВС: жидкостное и воздушное охлаждение. По жидкостным следует понимать циркуляцию тосола или антифриза по специальным каналам в блоке цилиндров и головке блока цилиндров двигателя.
Охлаждающая жидкость циркулирует благодаря насосу (помпе). Для дополнительного охлаждения ОЖ также может циркулировать по малому кругу (внутри двигателя) и по большому кругу, то есть через радиатор.
Воздушное охлаждение реализовано при помощи вентилятора, который удаляет излишки тепла посредством подачи потока воздуха в подкапотное пространство для обдува мотора. Указанный вентилятор задействуется в том случае, когда нагрев агрегата достаточно высокий.
Однако достаточно часто водители сталкиваются с вопросом, почему включается вентилятор охлаждения на холодном двигателе, вентилятор двигателя срабатывает зимой или крутится постоянно. В этой статье мы поговорим о том, по каким причинам происходит срабатывание вентилятора охлаждения на холодном двигателе, не выключается вентилятор охлаждения двигателя или указанный вентилятор работает некорректно.
Вентилятор работает на холодном моторе: причины, диагностика, ремонт
Начнем с того, что указанная проблема может четко указывать как на неисправности жидкостной системы охлаждения, так и на неполадки самого вентилятора. В любом случае, речь идет о поломке, которую нельзя игнорировать, так как значительно повышается риск перегрева ДВС.
Для лучшего понимания необходимо поверхностно рассмотреть принцип срабатывания вентилятора на большинстве современных авто. Обдув включается посредством специального датчика, который расположен в нижней части радиатора. Также на многих авто используется отдельный блок управления вентилятором охлаждения двигателя. Еще встречаются модели, в которых за включение вентилятора отвечает сам ЭБУ, однако такая конструкция используется редко.
Итак, после нагрева охлаждающей жидкости до температуры, в среднем, около 100 градусов по Цельсию, датчик или управляющий блок замыкает электрическую цепь. После этого включается вентилятор, улучшая охлаждение мотора. Когда температура ОЖ понижается до необходимого показателя, происходит размыкание цепи и обдув прекращается.
Как видно, на холодном двигателе вентилятор работать не должен. Итак, чтобы определить, почему происходит раннее включение вентилятора, для инжекторных машин с диагностическим разъемом OBD II рекомендуется начать с компьютерной диагностики автомобиля. Дело в том, что возможность считать из ЭБУ коды ошибок позволяет точнее определить причину неисправности.
Еще отметим, что в случаях, когда блок управления фиксирует ошибки системы охлаждения, вентилятор может крутиться сразу после включения зажигания даже на холодном ДВС. Данная особенность встречается только на некоторых моделях и является, по сути, защитой от перегрева силового агрегата, так как постоянно работающий вентилятор снижает температуру.
После ремонта в этом случае также нужно будет произвести сброс ошибок. Чтобы стереть ошибку из ЭБУ, на одних моделях бывает достаточно снять клемму с аккумулятора на пару минут, в то же время на других сброс осуществляется при помощи диагностического оборудования.
Распространенные неполадки вентилятора охлаждения
Теперь давайте рассмотрим частые проблемы, которые связаны с системой охлаждения и самим вентилятором.
Прежде всего, во многих случаях происходит замыкание контактов датчика воздушной системы. В этом случае происходит срабатывание обдува сразу после включения зажигания.
В процессе диагностики на холодном датчике производится замер сопротивления на выходах при помощи мультиметра. Отклонения от нормы укажут на необходимость замены элемента.
В жидкостной системе недостаточно ОЖ. В этом случае срабатывание вентилятора происходит по причине того, что малое количество антифриза или тосола очень быстро нагревается. Другими словами, вентилятор исправен и запускается естественным образом.
Как правило, утечки или снижение уровня ОЖ в расширительном бачке являются основной причиной. Обратите внимание, антифриз является смесью концентрата и воды. Вода постепенно испаряется из системы, в результате уровень понижается. По этой причине рекомендуется периодически производить контроль и долив жидкости по специальным меткам.
Если же в системе мало ОЖ, нагрев происходит быстро. Примечательно еще и то, что реальная температура жидкости сильно отличается от температуры ДВС. Часто бывает так, что холодный мотор запустили, на приборной панели стрелка температуры еще не поднялась, а вентилятор уже срабатывает по причине слишком горячей жидкости. Для решения проблемы будет достаточно залить антифриз, убрать из системы охлаждения воздушные пробки.
Вентилятор замыкает на массу, так как провод может быть недостаточно надежно прикручен, произошло разрушение места контакта и т.п.
Вентилятор в этом случае может замкнуть на АКБ и работать безостановочно. В подобной ситуации нужно проверять все контакты, проводку и другие элементы. Провода должны быть надежно заизолированными и правильно соединенными.
Вышел из строя датчик вентилятора, который интегрирован в корпус термостата. Достаточно много современных машин конструктивно имеют термостат, который объединен с датчиком управления вентилятора.
Подобное решение позволяет реализовать гибкое управление системой охлаждения двигателя. Однако в случае возникновения неполадок температурного датчика в корпусе термостата вентилятор может начать работать без отключения. Дело в том, что блок управления начинает получать неверные сигналы о том, как работает термостат. В результате задействуется аварийный режим, вентилятор включается и работает постоянно.
В такой ситуации нужно проверять датчик мультиметром. В норме на холодном двигателе его сопротивление бесконечно, в других случаях показатель должен составлять 100 — 500 Ом. Отклонения в показаниях от нормы укажут на то, что датчик нужно поменять на новый или заведомо исправный.
Вышел из строя датчик температуры наружного воздуха. Такая проблема встречается на некоторых автомобилях, которые оснащены датчиками температуры окружающего воздуха. Если температура окажется выше допустимого предела, тогда указанные датчики задействуют вентилятор.
Такое решение позволяет более эффективно охлаждать силовой агрегат, особенно на автомобилях, которые имеют мощный форсированный ДВС и несколько радиаторов. На таких агрегатах вентилятор может включаться в теплое время года даже на холодном ДВС для защиты от перегрева двигателя.
После включения автомобильного кондиционера постоянно работает вентилятор. Отметим, на некоторых моделях такая работа вентилятора является нормой.
Если же говорить о неисправностях, на большинстве современных авто система охлаждения тесно связана с климатической установкой. Именно по этой причине загрязнение радиатора кондиционера может привести к тому, что вентилятор охлаждения ДВС будет работать постоянно на максимальных оборотах.
Для решения задачи может потребоваться наружная очистка радиатора кондиционера и радиатора системы охлаждения. Дело в том, что эти радиаторы стоят рядом друг с другом, между ними набивается грязь, пыль и пух. Удаление такой «шубы» позволяет нормализовать работу системы кондиционирования и охлаждения мотора, избавиться от частых включений вентилятора и повышенного шума во время его работы.
Проблемы с проводкой и электрическими контактами. Независимо от того, как реализовано управление вентилятором, частой причиной неполадок становятся контакты.
Окисление контактов или повреждение проводки, недостаточная фиксация в местах соединений и другие дефекты приводят к замыканиям, передаче неверных сигналов на блоки управления и т.п. В результате включается режим защиты от перегрева посредством постоянного вращения вентилятора и т.д.
Для того чтобы избежать подобной ситуации, опытные водители рекомендуют зачищать контакты перед наступлением зимы и лета в целях профилактики. Также активно практикуется обработка специальными смазками и защитными составами.
Итог
Как видно, сам ДВС и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, она также не является исключением и требует к себе повышенного внимания.
Перегрев двигателя пар из радиатора патрубков. Рекомендуем также прочитать статью о том, какие наиболее частые неисправности характерны для системы охлаждения двигателя автомобиля. Из этой статьи вы узнаете об основных причинах некорректной работы и возможных поломках указанной системы.
Если водитель заметил, что вентилятор охлаждения начал все время работать на максимальных оборотах или перестал своевременно выключаться, тогда следует первым делом проверить уровень антифриза, работоспособность помпы и термостата.
Также необходимо учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т.д. Не следует забывать и о том, что вентилятор может постоянно крутиться на холодном двигателе при работающем кондиционере.
Технические характеристики Volkswagen Touran 1.9 TDI / Фольксваген Туран в кузове 5 дв. минивэн с двигателем 105 л.с, 6МКПП, выпускавшихся c 2006 г. по 2010 г.
Постоянно крутится вентилятор охлаждения
Опции темы
Отображение
status974, больше похож на датчик включения вентиляторов от старой схемы включения (как на жигулях, обычный контактный датчик)
Сейчас VAG использует электронную схему — ДТОЖ(терпорезистор) + плавно регулируемые вентиляторы. Как выглядит ДТОЖ в этом случае — ты уже нашел в другой теме.
У тебя туран 1T1 или 1T2? Вполне возможно что этот датчик у тебя вообще неродной (судя по тому, что у него и разъем то уже оторвали), в тройнике на выходе из радиатора (нижний патрубок, см фото с другого форума) есть что-то похожее на ДТОЖ или нет?
Последний раз редактировалось lw; 21.01.2013 в 10:38 .
Наличие датчика ТОЖ обязательно проверю. Мне кажется, что там ничего не будет. Спасибо за совет. Проверю, напишу здесь.
У меня на днях сошли с ума вентиляторы. Включались среди ночи и садили аккумулятор в ноль. Сегодня нашли причину — блок предохранителей под капотом весь в воде и контакты зелёные.
Ну вот, проверил. Датчик стоит, но провода отсутствуют. Он, по сути, выполняет роль пробки.
У меня предчувствие, что маленькая гофра, отходящая в сторону
и заканчивающаяся неизвестным датчиком, прикрученным к раме вентилятора
это и есть тот провод, который, видимо был снят с ДТОЖ.
И еще интересно другое. Несмотря на все эти ухищрения Climatronic показывает вполне реальную и адекватную температуру двигателя. Откуда он тогда получает эту информацию? Видимо где-то есть еще датчик температуры?
Теперь у меня стоит в голове огромный вопрос: зачем это было сделано? И еще более важный вопрос: как все ЭТО вернуть обратно? Ведь явно же нестандартное решение. Вполне возможно вентилятор радиатора потому и включается у меня в морозы ниже минус 30. Прошу помощи Клуба!
Тут можно только строить догадки. Видимо сдох ДТОЖ на выходе из радиатора, чтобы не заморачиваться и убрать ошибку прикрутили похожий датчик, поскольку не лез — примотали куда дотянулся — на него обдув будет, а значит сколько то он покажет. Климат, (прибока, и мозги) видят температуру с ДТОЖ двигателя, тут вопросов нет.
Я бы оторвал колхоз, проверил на ошибки ЭБУ двигателя — убедиться что вылезет ошибка по G83. Только при отключенном датчике вентиляторы будут работать постоянно.
Дальше поменял бы ДТОЖ G83 (он и так живет в нехороших условиях, а тут еще и открытый оказался, да и оторвали его зачем-то же) и восстановил проводку (только без колхоза — купить разъем с проводами новый или б/у).
Volkswagen Touran 1.6 16V FSI 5дв. минивэн, 115 л.с, 6АКПП, 2003 – 2006 г.в. — срабатывает вентилятор системы охлаждения двигателя
Постоянно работает вентилятор системы охлаждения двигателя (даже на холостом ходу)
| Перечень возможных неисправностей | Диагностика | Методы устранения |
|---|---|---|
| Обрыв в датчике температуры охлаждающей жидкости или его цепи | Датчик и цепи проверяются омметром | Восстановите контакт в электрических цепях. Замените неисправный датчик |
| Не размыкаются контакты реле включения вентилятора | Проверка тестером | Замените неисправное реле |
| Неисправны ЭБУ или его цепи | Проверьте ЭБУ или замените заведомо исправным | Замените неисправный ЭБУ |
Включается вентилятор охлаждения на холодном двигателе: основные причины и решение проблемы
Как известно, различные неисправности системы охлаждения двигателя не позволяют мотору выйти на оптимальный температурный режим. Двигатель может перегреваться, что чревато его быстрой поломкой, или же оставаться холодным, то есть не выходить на рабочую температуру.
В современных автомобилях используется комбинированная система охлаждения ДВС: жидкостное и воздушное охлаждение. По жидкостным следует понимать циркуляцию тосола или антифриза по специальным каналам в блоке цилиндров и головке блока цилиндров двигателя.
Охлаждающая жидкость циркулирует благодаря насосу (помпе). Для дополнительного охлаждения ОЖ также может циркулировать по малому кругу (внутри двигателя) и по большому кругу, то есть через радиатор.
Воздушное охлаждение реализовано при помощи вентилятора, который удаляет излишки тепла посредством подачи потока воздуха в подкапотное пространство для обдува мотора. Указанный вентилятор задействуется в том случае, когда нагрев агрегата достаточно высокий.
Однако достаточно часто водители сталкиваются с вопросом, почему включается вентилятор охлаждения на холодном двигателе, вентилятор двигателя срабатывает зимой или крутится постоянно. В этой статье мы поговорим о том, по каким причинам происходит срабатывание вентилятора охлаждения на холодном двигателе, не выключается вентилятор охлаждения двигателя или указанный вентилятор работает некорректно.
Вентилятор работает на холодном моторе: причины, диагностика, ремонт
Начнем с того, что указанная проблема может четко указывать как на неисправности жидкостной системы охлаждения, так и на неполадки самого вентилятора. В любом случае, речь идет о поломке, которую нельзя игнорировать, так как значительно повышается риск перегрева ДВС.
Для лучшего понимания необходимо поверхностно рассмотреть принцип срабатывания вентилятора на большинстве современных авто. Обдув включается посредством специального датчика, который расположен в нижней части радиатора. Также на многих авто используется отдельный блок управления вентилятором охлаждения двигателя. Еще встречаются модели, в которых за включение вентилятора отвечает сам ЭБУ, однако такая конструкция используется редко.
Итак, после нагрева охлаждающей жидкости до температуры, в среднем, около 100 градусов по Цельсию, датчик или управляющий блок замыкает электрическую цепь. После этого включается вентилятор, улучшая охлаждение мотора. Когда температура ОЖ понижается до необходимого показателя, происходит размыкание цепи и обдув прекращается.
Как видно, на холодном двигателе вентилятор работать не должен. Итак, чтобы определить, почему происходит раннее включение вентилятора, для инжекторных машин с диагностическим разъемом OBD II рекомендуется начать с компьютерной диагностики автомобиля. Дело в том, что возможность считать из ЭБУ коды ошибок позволяет точнее определить причину неисправности.
Еще отметим, что в случаях, когда блок управления фиксирует ошибки системы охлаждения, вентилятор может крутиться сразу после включения зажигания даже на холодном ДВС. Данная особенность встречается только на некоторых моделях и является, по сути, защитой от перегрева силового агрегата, так как постоянно работающий вентилятор снижает температуру.
После ремонта в этом случае также нужно будет произвести сброс ошибок. Чтобы стереть ошибку из ЭБУ, на одних моделях бывает достаточно снять клемму с аккумулятора на пару минут, в то же время на других сброс осуществляется при помощи диагностического оборудования.
Распространенные неполадки вентилятора охлаждения
Теперь давайте рассмотрим частые проблемы, которые связаны с системой охлаждения и самим вентилятором.
Прежде всего, во многих случаях происходит замыкание контактов датчика воздушной системы. В этом случае происходит срабатывание обдува сразу после включения зажигания.
В процессе диагностики на холодном датчике производится замер сопротивления на выходах при помощи мультиметра. Отклонения от нормы укажут на необходимость замены элемента.
В жидкостной системе недостаточно ОЖ. В этом случае срабатывание вентилятора происходит по причине того, что малое количество антифриза или тосола очень быстро нагревается. Другими словами, вентилятор исправен и запускается естественным образом.
Как правило, утечки или снижение уровня ОЖ в расширительном бачке являются основной причиной. Обратите внимание, антифриз является смесью концентрата и воды. Вода постепенно испаряется из системы, в результате уровень понижается. По этой причине рекомендуется периодически производить контроль и долив жидкости по специальным меткам.
Если же в системе мало ОЖ, нагрев происходит быстро. Примечательно еще и то, что реальная температура жидкости сильно отличается от температуры ДВС. Часто бывает так, что холодный мотор запустили, на приборной панели стрелка температуры еще не поднялась, а вентилятор уже срабатывает по причине слишком горячей жидкости. Для решения проблемы будет достаточно залить антифриз, убрать из системы охлаждения воздушные пробки.
Вентилятор замыкает на массу, так как провод может быть недостаточно надежно прикручен, произошло разрушение места контакта и т.п.
Вентилятор в этом случае может замкнуть на АКБ и работать безостановочно. В подобной ситуации нужно проверять все контакты, проводку и другие элементы. Провода должны быть надежно заизолированными и правильно соединенными.
Вышел из строя датчик вентилятора, который интегрирован в корпус термостата. Достаточно много современных машин конструктивно имеют термостат, который объединен с датчиком управления вентилятора.
Подобное решение позволяет реализовать гибкое управление системой охлаждения двигателя. Однако в случае возникновения неполадок температурного датчика в корпусе термостата вентилятор может начать работать без отключения. Дело в том, что блок управления начинает получать неверные сигналы о том, как работает термостат. В результате задействуется аварийный режим, вентилятор включается и работает постоянно.
В такой ситуации нужно проверять датчик мультиметром. В норме на холодном двигателе его сопротивление бесконечно, в других случаях показатель должен составлять 100 — 500 Ом. Отклонения в показаниях от нормы укажут на то, что датчик нужно поменять на новый или заведомо исправный.
Вышел из строя датчик температуры наружного воздуха. Такая проблема встречается на некоторых автомобилях, которые оснащены датчиками температуры окружающего воздуха. Если температура окажется выше допустимого предела, тогда указанные датчики задействуют вентилятор.
Такое решение позволяет более эффективно охлаждать силовой агрегат, особенно на автомобилях, которые имеют мощный форсированный ДВС и несколько радиаторов. На таких агрегатах вентилятор может включаться в теплое время года даже на холодном ДВС для защиты от перегрева двигателя.
После включения автомобильного кондиционера постоянно работает вентилятор. Отметим, на некоторых моделях такая работа вентилятора является нормой.
Если же говорить о неисправностях, на большинстве современных авто система охлаждения тесно связана с климатической установкой. Именно по этой причине загрязнение радиатора кондиционера может привести к тому, что вентилятор охлаждения ДВС будет работать постоянно на максимальных оборотах.
Для решения задачи может потребоваться наружная очистка радиатора кондиционера и радиатора системы охлаждения. Дело в том, что эти радиаторы стоят рядом друг с другом, между ними набивается грязь, пыль и пух. Удаление такой «шубы» позволяет нормализовать работу системы кондиционирования и охлаждения мотора, избавиться от частых включений вентилятора и повышенного шума во время его работы.
Проблемы с проводкой и электрическими контактами. Независимо от того, как реализовано управление вентилятором, частой причиной неполадок становятся контакты.
Окисление контактов или повреждение проводки, недостаточная фиксация в местах соединений и другие дефекты приводят к замыканиям, передаче неверных сигналов на блоки управления и т.п. В результате включается режим защиты от перегрева посредством постоянного вращения вентилятора и т.д.
Для того чтобы избежать подобной ситуации, опытные водители рекомендуют зачищать контакты перед наступлением зимы и лета в целях профилактики. Также активно практикуется обработка специальными смазками и защитными составами.
Итог
Как видно, сам ДВС и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, она также не является исключением и требует к себе повышенного внимания.
Перегрев двигателя пар из радиатора патрубков. Рекомендуем также прочитать статью о том, какие наиболее частые неисправности характерны для системы охлаждения двигателя автомобиля. Из этой статьи вы узнаете об основных причинах некорректной работы и возможных поломках указанной системы.
Если водитель заметил, что вентилятор охлаждения начал все время работать на максимальных оборотах или перестал своевременно выключаться, тогда следует первым делом проверить уровень антифриза, работоспособность помпы и термостата.
Также необходимо учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т.д. Не следует забывать и о том, что вентилятор может постоянно крутиться на холодном двигателе при работающем кондиционере.
Технические характеристики Volkswagen Touran 1.6 16V FSI / Фольксваген Туран в кузове 5 дв. минивэн с двигателем 115 л.с, 6АКПП, выпускавшихся c 2003 г. по 2006 г.
Фотоотчет Ремонт вентилятора кондиционера на Фольксваген Туран
В конце прошлого лета я заметил, что кондиционер стал хуже работать, в машине становилось влажновато, воздух не достаточно охлаждался, но теплый сезон заканчивался и проблема перешла на этот год.
Дозаправка кондиционера газом улучшила ситуацию. Но мастер обратил внимание на то, что малый вентилятор не крутится, хотя должен при работе климата, а большой периодически включается на второй скорости.
Ранее в ошибках проскакивала, но после сброса она долго не проявлялась.
Обнулив в этот раз ошибку вентилятор стал крутится, но как-то вяло, его периодически заедало, потом опять появилась
Был заказан значительно дешевый, чем оригинал, аналог не совсем моего вентилятора, который не встал на посадочные места, так что его пришлось сдать в магазин обратно. Оставалось раскошеливаться на оригинал 1K0959455AP 220Вт. TEMIC, либо попробовать отремонтировать существующий – и это удалось.
Кстати у 1K0959455AP есть неоригинальный аналог TYC 8020001, но найти его проблематично.
Сразу не стал пытаться отремонтировать, так как не нашел информации о возможности ремонта вентилятора. Теперь же мне стало ясно, что вентилятор необходимо менять, только если с ним что-то действительно серьёзное, например – сильно поврежден, либо сгорела обмотка.
Чтобы снять вентилятор необходимо вынуть кожух двух вентиляторов, для этого следует:
Снять крышку кожуха заборника воздуха, отвинтить два TORX на 25 и вынуть кожух
Раскрыть хомут фиксирующий шланг надавив на него, и отвернуть TORX на 25 cнизу крепления воздуховода
Затем отсоединить разъем вентиляторов (замок у него снизу) и отвинтить четыре TORX на 30 держащие кожух вентиляторов по два с каждой стороны
Далее вытащить кожух
Причины частого выхода из строя именно малого вентилятора кроется в условиях эксплуатации (пыль, грязь, реогенты и соль), а также в низком его расположении, так что на него летит вся эта дрянь через отверстия для вентиляции. Немецкие конструкторы великолепны, но они не учитывают наши жесткие условия, кстати, одна из причин, почему они проиграли войну – это наша грязь.
Нижняя гайка крепления малого вентилятора сильно закисла и открутилась только после WD-40 и чудовищного усилия. Обратите внимание на гайки большого вентилятора, все они чистенькие, т.к. он стоит гораздо выше и грязи ему достаётся меньше.
К сожалению, фотографировать вентилятор я стал только после починки и на снимках он выглядит уже в рабочем виде.
Для разбора вентилятора требуется при помощи бородка и молотка отогнуть усики на корпусе, чтобы снять крышку.
Вынимаем аккуратно рамку со щетками.
Вентилятор без рамки со щетками.
Рамка со щетками
Раскрыв вентилятор, я увидел, что практически все щетки зависли, пружинки были сжаты и заклинены, один медный жгутик (наверно нижний) практически разложился и обветшал. Я почистил каналы и щетки от пыли и окиси, расправил все пружинки, перепаял умерший жгутик на новый и почистил контакты ротора. После чего вставил рамку обратно, установил крышку и зачеканил усики. Проверил вентилятор – подключив к аккумулятору, он закрутился – как должен. Семейный бюджет не пострадал.
Установка вентилятора в обратном порядке.
P.S. от Админа — отчет добавлен на сайт:
Ремонт вентилятора кондиционера VW Touran
Спасибо!
- Сообщения 71
- Реакции 35
- Баллы 0
Admin
Создатель сайта
- 13.08.2009
- #2
layer
Просто заглянул
- 17.07.2013
- #3
Спасибо автору, помогло.
В принципе симптомы были те же (Golf 5, BCA 1.4), но ничего не мог найти по этому поводу, пока не обратил внимание на то, что малый вентилятор не крутится.
Изначально загорался ЧЕК, спустя некоторое время после включения печки или кондиционера, а большой вентилятор начинал работать в постоянном режиме, даже когда за бортом было минус 30 (живу в Красноярске). Всю зиму горел ЧЕК и работал большой вентилятор, поэтому на зиму был извлечен предохранитель.
Весной ЧЕК впервые потух (т.к. стало тепло и я не включал печку), по иронии судьбы как раз в тот день, когда я плюнув на все погнал машину к официалам. Тогда я вернул предохранитель на место. По описанию проблемы официальный дилер ничего не нашел, а предложил заменить блок управления вентиляторами, который находится в большом вентиляторе и отделно не продается. При этом они хотели "просто попробовать" и не были уверены, что проблема в этом. Официалы запросили месяц ожидания на заказ и 10.000 рублей + работа. Экзист запросил от 10 до 45 тысяч за эту деталь. Для "просто попробовать" это было дорого. Тогда решил не делать.
Потом наступило лето, жара, включил кондиционер и опять то же самое — ЧЕК и вентилятор в постоянном режиме на 2-й скорости. Кстати, ВАГ-КОМ определил, что ЧЕК показывал "ошибочные данные с датчика ТОЖ (нижнего, что в радиаторе). Но этот датчик был уже дважды заменен с самого появления проблемы. Ничего на форумах найти не мог, пока не обнаружил то, что малый вентилятор не включается. Поэтому решил снять раму с вентиляторами и проверить.
Проверка показала, что если кинуть 12 вольт на прямки к малому вентилятору — он не реагировал никак, т.е. не работал вообще.
Разобрал, засунул под кран с водой, налил "Фейри", зубной щеткой почистил все механизмы, высушил на солнышке, продул компрессором, смазал, подал 12 вольт — ЗАРАБОТАЛО. Вернул на место — все работает.
Большое человеческое спасибо за подсказку, Вы сэкономили для меня кучу денег и избавили от неприятной глазу лампочки, теперь я спокоен.
