Как заменить датчик уровня топлива

  • автор:

Проверяем датчик уровня топлива: исправляем его работу и отображение

Демонтаж ДУТ

Топливный бак

ДУТ рычажного типа

Датчик уровня топлива (ДУТ) – технический прибор, контролирующий степень наполненности бака автомобиля. Реагирует на изменение количества топлива, и передает информацию на индикатор панели приборов, что обеспечивает своевременное информирование водителя о необходимости дозаправки транспортного средства.

Виды датчиков уровня топлива

В современных автомобилях устанавливают несколько видов датчиков уровня топлива, в их числе:

  • Рычажный. Конструкция датчика этого типа используется давно. Основными элементами представлены поплавок, потенциометр (резистивные пластины с бегунком) и соединительный подвижный рычаг.
  • Трубчатый. Обеспечивает минимальную погрешность показаний во время движения при колебаниях автомобиля. Состоит из полой трубки, поплавка, контактной группы.
  • Электронный. Устанавливают в современных автомобилях. Корпус датчика исключает контакт топлива с рабочими частями прибора – рычаг и считывающее устройство соединены магнитным полем. Погрешность показаний такого ДУТ не превышает 1%.

Важно! Независимо от вида измерительного прибора, установленного в автомобиле, на объективность показаний влияет целостность питающих проводов и плотность прилегания контактов в разъемах. Дополнительное сопротивление увеличивает погрешность информации.

Принцип работы ДУТ

Принцип работы датчиков уровня топлива классический и простой – изменения положения поплавка «считывает» контрольное устройство, и передает информацию цифровым или аналоговым сигналом к приборам визуального контроля. Точность данных определяет вид и особенности устройства контрольного оборудования.

Рычажного типа

Взаимодействие элементов датчика этого типа представлено следующим:

  • поплавок постоянно занимает верхний уровень топлива;
  • потенциометр, подключенный к электросети автомобиля через индикатор на приборной панели, при полностью заполненном бензобаке, создает сопротивление около 7 Ом, что соответствует отметке на приборе контроля «П»;
  • при работе двигателя бензин расходуется, уменьшая количество топлива в баке – поплавок опускается вместе с падением уровня, перемещая бегунок потенциометра;
  • движение последнего по резистивным пластинам плавно увеличивает сопротивление до 230 – 340 Ом (зависит от характеристик автомобиля), где максимальное значение информирует о полностью пустом баке.

Надежность такой конструкции проверена годами использования. Вместе с тем, точность показаний со временем ухудшается из-за износа резистивных пластин и бегунка.

Трубчатого типа

В работе датчика трубчатого типа использован принцип управления, аналогичный снятию информации рычажными системами, но имеются принципиальные конструктивные отличия. Его основные элементы представлены:

  • Корпус с направляющей стойкой и резистивным проводом.
  • Поплавок, оборудованный контактными кольцами.
  • Фланец крепления устройства с контактной группой для подключения управляющих проводов.

Контроль уровня топлива осуществляется в следующем порядке:

  • через отверстие в нижней части корпуса поступает топливо;
  • по мере заполнения бака поплавковый механизм перемещается, и будет стоять верхней точке;
  • его движение изменяет сопротивление и, следовательно, показатель наполненности бака на индикаторе;
  • в верхней точке задействован небольшой отрезок контактного провода, и сопротивление имеет минимальное значение, нижней – длина увеличивается, с соответствующим возрастанием конечных показателей.

ДУТ трубчатого типа

Размещение поплавка в ограниченном, сглаживающем колебания автомобиля, пространстве обеспечивает информирование об уровне топлива точнее, чем узлы рычажного типа. Но возможность установки на автомобили ограничена конструктивными особенностями топливных баков.

Электронный (бесконтактный)

Электронные датчики уровня топлива устанавливают в бак при использовании современных образцов бензина на этаноловой, метаноловой основе или био дизеля, так как монтаж контактных узлов определения уровня не эффективен – показания неточны, а износ деталей велик. В свою очередь, неактивный магнитный датчик положения жидкости с задачей справляется успешно и, имеет следующие особенности:

  • Исполнительная часть находится в герметическом корпусе, с топливом соприкасается только магнитный поплавок и рычаг.
  • Измерения высоты топлива осуществляется сигналом, сгенерированным магнитным полем.
  • Изменения фиксируются заранее определенными отрезками, прохождение которых изменяет амплитуду сигнала обратной информации. Так, при заправке бака «до полного» датчик сменит показания только после прохождения следующей отметки, и водитель не будет иметь возможности наблюдать за плавным падением уровня.

ДУТ электронного типа

Важно! При возможности выбора датчика для установки взамен испорченного, предпочтительнее остановиться на модели с цифровой передачей информации – ее данные имеют меньшую погрешность, чем аналоговые устройства.

Возможные неполадки датчика уровня топлива

Эксплуатация автомобиля сопровождается поломками многих узлов и агрегатов и датчик, контролирующий расход топлива, не является исключением. Нарушения в его работе могут проявляться как полным отказом, так и погрешностями предоставляемой информации.

Неисправность в показателях

Своевременно выявить нарушения работы контрольного топливного узла позволят следующие признаки:

  • стрелка-указатель уровня горючего не статична, находится в постоянном движении, дергается, может прыгать;
  • при уверенной заправке «до полного бака» указатель уровня топлива будет показывать частично наполненный или пустой бак;
  • при работающем моторе стрелка не отклоняется до фактического уровня бензина (солярки), находится в исходном положении;
  • проблема может выглядеть как отсутствие предупреждения контрольной лампочки о предельно низком уровне топлива.

Всегда необходима диагностика. В некоторых случаях, например, если указатель не реагирует на запуск двигателя, возможно, перегорание предохранителя или потеря контакта на одном из питающих проводов (проверяется тестером), других – неисправность следует искать в механической части датчика.

Неисправность механизма

Некорректная работа механизма датчика может быть связана со следующими причинами:

  • Поплавок потерял герметичность, и во внутреннюю полость поступило топливо. В этом случае независимо от наполненности бака, датчик проинформирует о его частичном наполнении или отсутствии топлива. Неисправность устраняют заменой поплавка или контрольного узла целиком.
  • Нарушение геометрической формы проволочного держателя. Оно будет влиять на подвижность поплавка, и приборы начнут барахлить. Деформация происходит при длительной эксплуатации авто на неровной дороге или в условиях пересеченной местности в результате которой на механизм воздействует ударная нагрузка. Устранение неисправности представлено приданием держателю первоначальной формы.
  • Повреждение корпуса прибора, сопровождающееся падением сопротивления. Это происходит при длительной эксплуатации с использованием топлива низкого качества, независимо от того инжекторный, карбюраторный двигатель, или ударных нагрузках в авариях. При этом показания контрольного индикатора будут занимать позицию максимально заполненного бака или находится в положении «ноль».
  • Выход из строя резистивных элементов. Приборы контроля будут врать так же как в вышеприведенном случае. Прибор будет обманывать до полной замены узла.
  • Нарушения крепления датчика к баку автомобиля. Последствия представлены тем, почему в салоне и багажнике машины ощущается характерный бензиновый или дизельный запах топлива.

Важно! Периодические контрольные осмотры состояния контактов электрических проводов, надежности крепления датчика, решают вопрос своевременного выявления неверно работающей системы контроля наполненности бака.

Ремонт и замена датчика уровня топлива своими руками

При выявлении отклонений в работе системы контроля уровня топлива диагностируют неисправности, и если они связаны с механической частью прибора – проводят замену элементов, используя подходящий ремкомплект или датчик меняют полностью.

Проверка датчика

Работоспособность датчика без демонтажа проверяют универсальным способом, подключив к контакту провода обратного сигнала и кузову автомобиля переменный резистор с рабочим диапазоном от 100 до 200 Ом. Изменение сопротивления вращением его ручки, аналогично действию поплавка при перемещении. Если резистор изменяет положение стрелки на индикаторе, при отсутствии реагирования включенного ДУТ, делают вывод, что он неисправен.

Демонтаж ДУТ

Снятие датчика

Для ремонта датчик демонтируют. Различные модели автотранспорта имеют конструктивные особенности крепления узла, но общий порядок работы представлен следующим:

  • отключается электрическое питание автомобиля путем снятия силового провода с минусовой клеммы аккумулятора, в дополнение можно снять и плюсовую;
  • для обеспечения допуска к прибору демонтируют часть пластиковой обшивки, в отдельных автомобилях – заднее сидение;
  • наружные части прибора, и окружающее пространство отчищается от загрязнений, а также удаляется влага;
  • отключаются провода питания;
  • откручиваются крепежные элементы и датчик снимают.

Важно! Последовательное расположение демонтируемых элементов и крепления на ровной площадке исключит вероятность неправильной установки деталей при сборке, предупредит ошибки.

Установка датчика

Монтаж нового или отремонтированного датчика проводят в обратной последовательности. Обратить особое внимание необходимо на следующее:

  • В комплекте с датчиком прилагается инструкция по монтажу. Ее необходимо изучить.
  • Чистоту посадочного места узла. Отчищают от старого герметика, исключив попадание мусора в бак.
  • Установку прокладки. Если в комплекте нет в наличии нового уплотнения, используют старую прокладку, предварительно смазав ее герметикам. Его применение оправдано и в других местах, где необходимо дополнительное уплотнение.
  • Крепление. Обеспечивают равномерную затяжку крепежных болтов.
  • Подключение электрической части. Обеспечивают плотный контакт на соединениях, при соблюдении правильной схемы подключения. «Минусовой» провод подключают к аккумулятору.
  • Проверяют работу системы информирования.
  • Устанавливают обшивку и прочее на штатные места.

Важно! После пробега около 50 км проводят повторную диагностику исправности системы, проверяют потребление бензина и, протягивают элементы крепления.

Как заменить датчик уровня топлива в баке на автомобиле отечественного производства, представлено следующим видео:

Заключение

Ознакомившись с принципом работы, видами и способами ремонта датчиков уровня топлива, большинство водителей сможет самостоятельно выявить и устранить неисправность, обеспечив себя актуальной информацией о возможности эксплуатации автомобиля до следующей дозаправки.

замена датчика уровня топлива

в прошлой записи я рассказывал про замену сетки бензонасоса, но как оказалось заменой сетки дело не кончилось, до замены сетки стрелка хоть как то показывала уровень, а после замены стала жить своей жизнью, а в последующем легла на ноль и отказывалась подниматься даже при полном баке. Было решено заменить ДУТ (датчик уровня топлива), но как оказалось на ланосе стоят два типа бензонасоса: [TA] 1 01.1997-12.2002 (SE, SX, CDX 69,08,48) (- 709163) -KL9 и [TG] 1 01.1997-12.2002 (SE, SX, CDX 69,08,48) (709164 -) ,

Запчасти на фото: 96388930, 96388928. Фото в бортжурнале Chevrolet Lanosкаталожные номера

белый поплавок для бензонасоса "TA", соответственно черный для "TG"

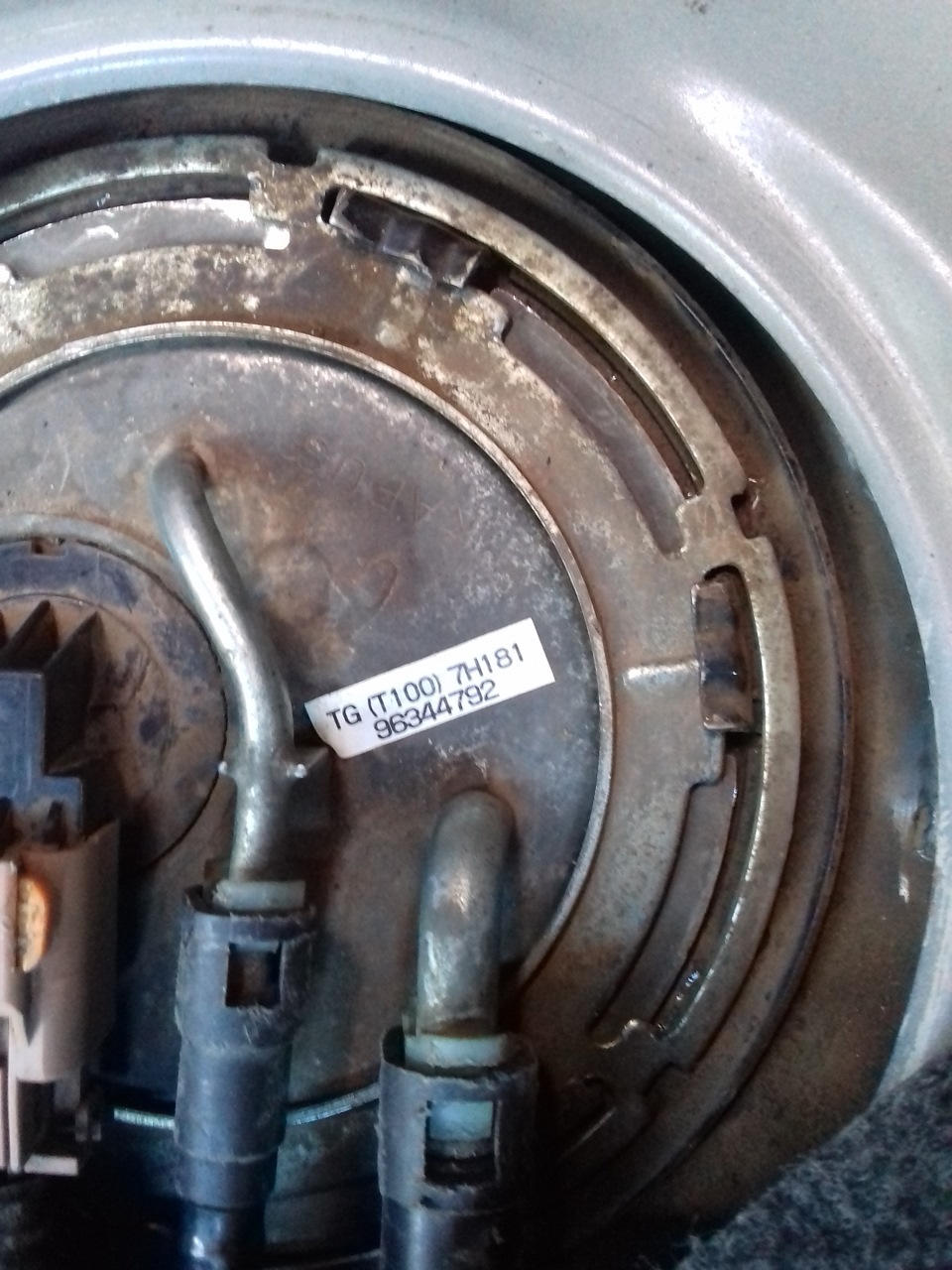

Запчасти на фото: 96344792. Фото в бортжурнале Chevrolet Lanos наклейка с указанным типом бензонасоса

, на эмексе был заказан ДУТ

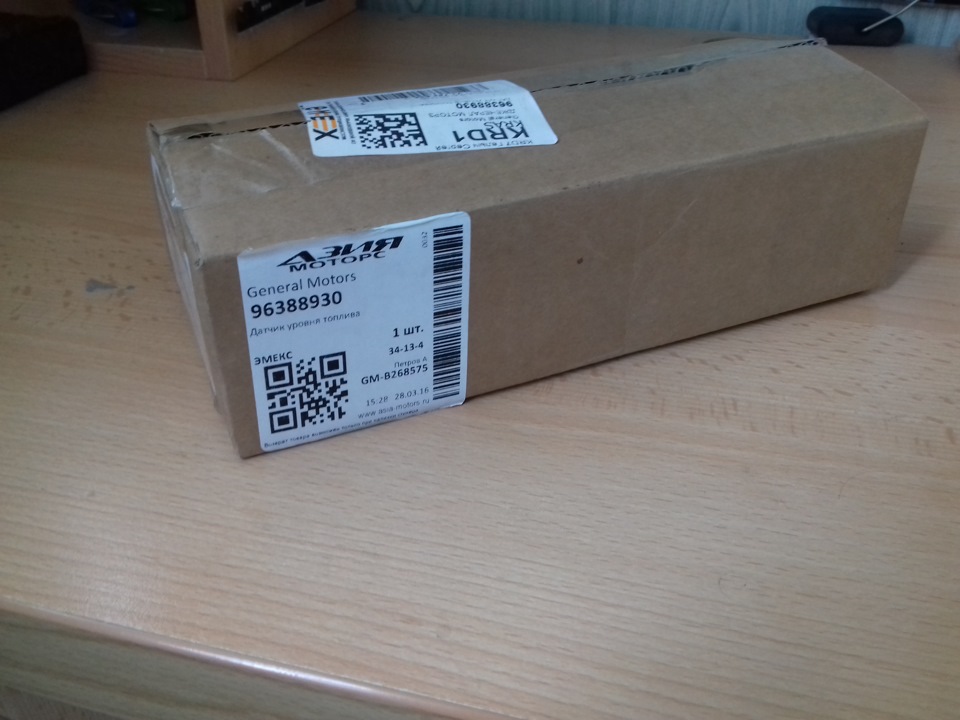

Запчасти на фото: 96388930, 280316. Фото в бортжурнале Chevrolet Lanos каталожный номер видно на фото

Фото в бортжурнале Chevrolet Lanos новенький датчик

, опыт в снятии бензонасоса уже был, снял его без проблем, что бы заменить датчик необходимо разобрать фишку с проводами, вот тут пришлось повозится

Фото в бортжурнале Chevrolet Lanos пришлось повозится с этой хренью…

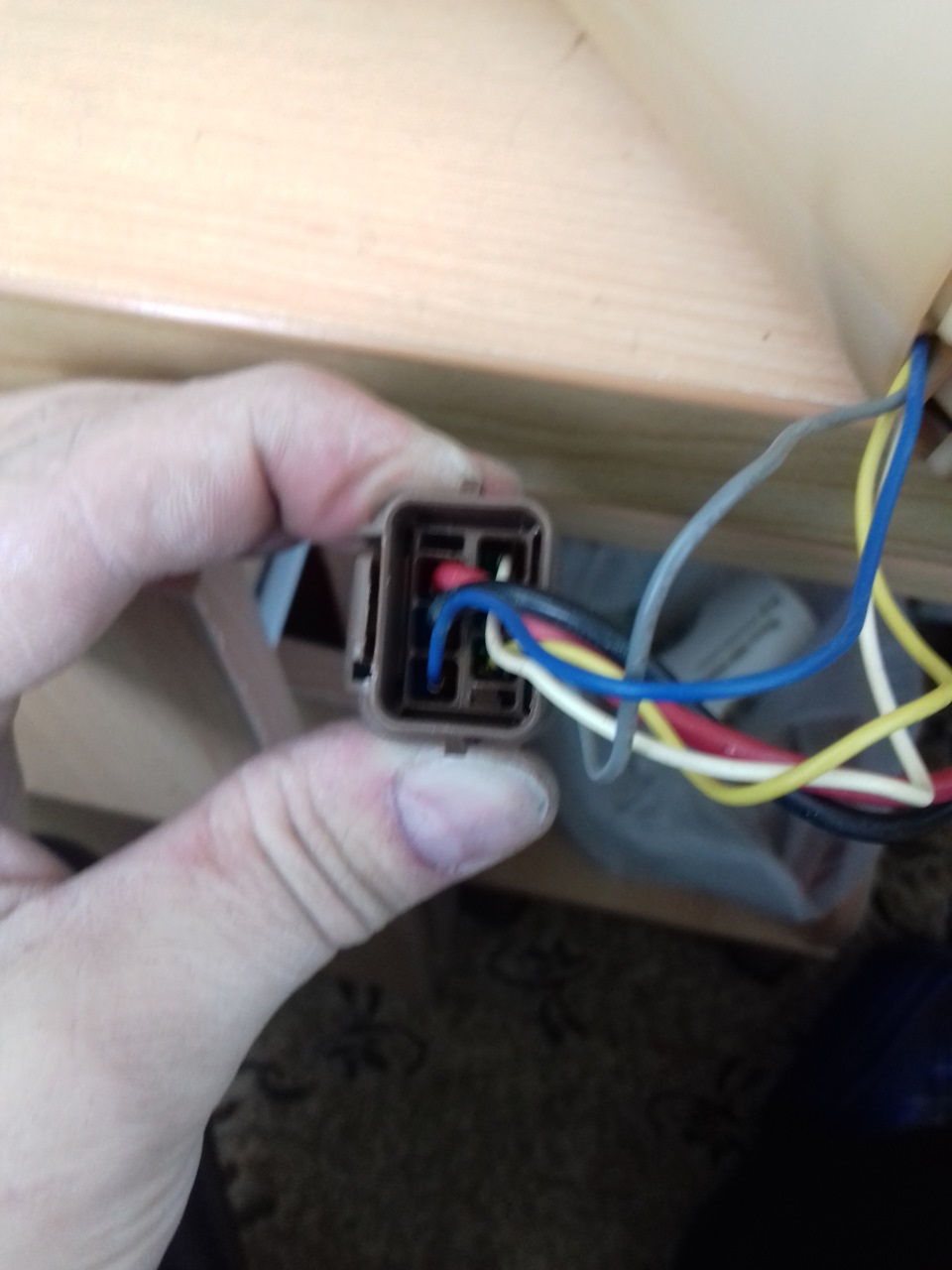

, нам нужно достать синий и белый провода

Фото в бортжурнале Chevrolet Lanos вытаскиваем провода и запоминаем их расположение

, снимаем старый датчик и на его место ставим новый, собираем все в обратной последовательности и радуемся нормальной работе стрелки, так же был поднят датчик который зажигает контрольную лампу на приборке

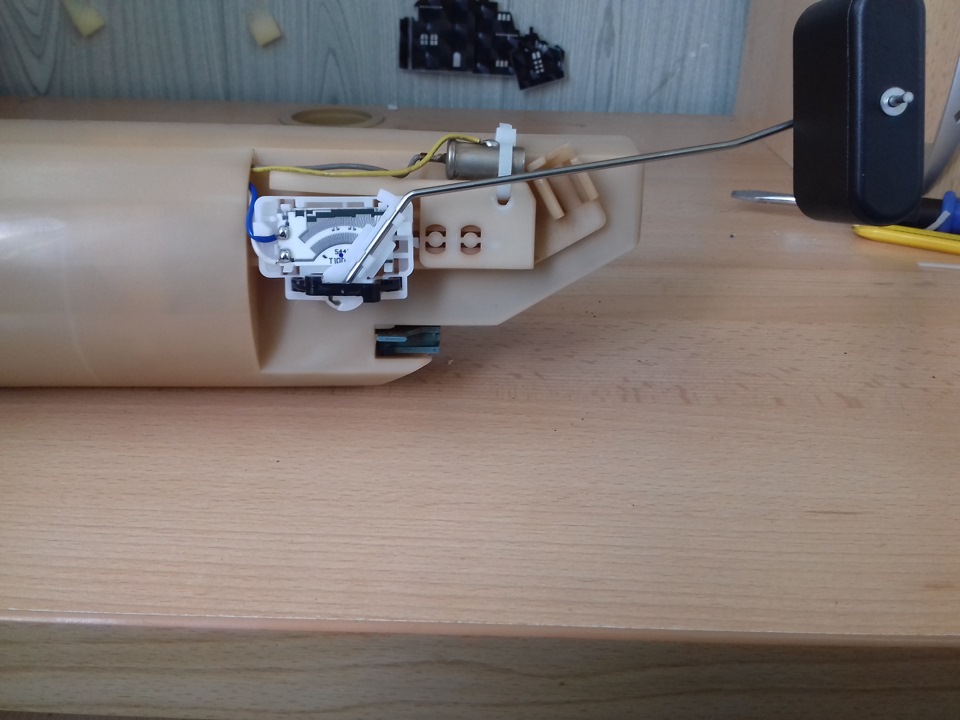

Фото в бортжурнале Chevrolet Lanos новенький ДУТ

Замена топливного датчика на ВАЗ 2114, 2115

На «приборке» каждого авто отображаются показатели, за которыми нужно следить для нормального функционирования всех узлов. Уровень бензина показывается там же. Следить за ним позволяет специальный датчик. Эта деталь со временем выходит из строя у многих владельцев Лады и других автомобилей. Рассмотрим, как происходит замена датчика уровня топлива ВАЗ-2114, принцип работы и причины поломки.

Из чего состоит датчик уровня топлива ВАЗ и как работает

В современных авто устанавливается датчик уровня топлива (ДУТ) поплавкового типа. Необходим измеритель для отображения количества топливной жидкости.

Механизм состоит из комплектующих:

  1. Резистор.
  2. Поплавок, рычажок.
  3. Скользящий контакт (отвечает за включение и выключение индикатора на «приборке»).

Работа происходит следующим образом: в зависимости от уровня топлива поплавок движется, меняется сопротивление в резисторе и цепи. Затем показания появляются на «приборке».

Работа датчика уровня топлива при полном баке

Причины неполадок

Выход датчика из строя сопровождается неправильными показаниями уровня топлива и может быть связан с неполадками:

  1. Износ контактных дорожек на плате.

Износ контактных дорожек

  1. Сбитое положение ограничителя хода поплавка.
  2. Окисление или поломка проводов.
  3. Повреждение предохранителя.
  4. Поломка токосъемника.
  5. Неисправность резистора.

Внимание! Датчик бензина на ВАЗ-2115 и 2114 приходится менять из-за износа дорожек или их окисления.

Замена датчика уровня топлива ВАЗ

Заменить механизм на Ладе с мотором инжектор не трудно. Для этого потребуются:

  1. Исправный ДУТ.
  2. Омметр.
  3. «Плоская» отвертка и «крестом».
  4. Набор ключей.

Перед началом работ рекомендуется отсоединить клемму от АКБ. Лучше, если в баке меньше половины бензина.

Внимание! ДУТ находится в бензонасосе, поэтому сначала надо снять его.

  1. Демонтировать нижнюю часть заднего дивана.
  2. Открутить 2 самореза, фиксирующих накладку.

Саморезы, фиксирующие накладку

  1. Открутить 8 саморезов по контуру крышки насоса.

Откручиваем саморезы по контуру крышки насоса

  1. Отсоединить разъем проводов и шланги, через которые проходит бензин.

Отсоединяем шланги, через которые проходит бензин

  1. Аккуратно демонтировать бензонасос, повернув по часовой стрелке.

Вынимаем бензонасос из бака

Модуль снят. С ним нужно проделать следующее:

  1. Отодвинуть стопор в виде кольца.

Сдвигаем стопорное кольцо

  1. Отсоединить крышку.
  2. Отключить клемму, отвечающую за ДУТ.

Отключаем клемму, отвечающую за ДУТ

  1. Отжать держатели крышки, отключить разъем.
  2. Отомкнуть крепление ДУТ, снять его.

Демонтированный датчик уровня топлива

Теперь надо установить новый регулятор в обратном порядке.

Измеритель количества топлива рассчитан на 100 тысяч км пробега. Однако, исходя из практики, такой ресурс не имеет ни один ДУТ. Поэтому рекомендуется проверять узел каждые 40 тысяч км пробега.

Указатель уровня топлива: принцип работы, неисправности, замена датчика

Когда не работает датчик топлива, то водитель не сможет рассчитать на сколько ему хватит того топлива что находится в баке. Плюс стрелка, которая показывает пустой бак, несомненно нервирует. В зависимости от типа датчика уровня топлива (ДУТ) чаще всего причинами могут быть истирание резистивных элементов, повреждение поплавка на рабочем рычаге либо проблемы с проводкой. Однако есть и другие, о которых также стоит знать. Зачастую проверку и элементарный ремонт датчика можно провести в гаражных условиях. А вот для диагностики электронных ДУТ придется обращаться за помощью в автосервис.

Где находится датчик уровня топлива

Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке. Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.

Выбор нового

Приобрести датчик топлива для ВАЗ 2110 вовсе не проблема, если вы уже извлекли старый элемент из своего автомобиля.

Просто так идти и покупать первый попавшийся, пусть даже высококачественный, не рекомендуется, поскольку он может банально не подойти.

Новый измерительный элемент

Есть два пути решения этого вопроса.

  1. Извлечь старый элемент, отправиться с ним в магазин автозапчастей и приобрести аналогичный.
  2. Заглянуть в руководство по эксплуатации своего автомобиля, узнать, какой датчик с какими характеристиками используется для вашей машины. Приобрести аналогичный.

Важно заметить, что на ВАЗ 2110 с завода устанавливают различные измерительные устройста, показатели сопротивления которых не идентичны. Потому важно заменить старый элемент на точно такой же, дабы избежать возможных проблем.

Типы датчиков уровня топлива

В автомобилях может использоваться один из трех основных типов датчиков уровня топлива. А именно:

  • Рычажный. Относится к типу поплавковых датчиков. Это самый старый и простой тип данного устройства. Состоит из потенциометра (реостата — переменного резистора), рычага, и подвешенного на него поплавка. Преимущество поплавкового датчика — простота и надежность конструкции, а также низкая цена. Недостаток — большая погрешность прибора. Кроме этого, во время езды машины по неровной дороге зачастую стрелка прибора на панели колеблется, отражая тем самым движение топлива в баке.
  • Трубчатый. Также является поплавковым. Конструкция состоит из полой трубки, поплавка, направляющей стойки, сигнального провода (или проводов) а также контактной группы. Обеспечивает достаточно высокую точность показания уровня топлива, поскольку поплавок находится в ограниченном пространстве (внутри полой трубки). Достаточно распространенная модель датчика уровня топлива.
  • Электронный. Это самый новый тип датчика, устанавливаемый на современные автомобили, имеет собственный блок управления. Его другое название — бесконтактный, что обусловлено принципом действия. Так, рабочий рычаг непосредственно находится на поверхности топлива, а считывающее устройство соединено с ним посредством магнитного поля. Погрешность у таких приборов минимальна и не превышает 1%, а зачастую гораздо меньше.

Обратите внимание, что даже современные датчики зависимы от качества контактов на разъемах (в частности, условий эксплуатации и обслуживания). Поэтому выйти из строя может любой из перечисленных типов ДУТ.

Какой выбрать

На Шеви Ниву ставили разные электробензонасосы (ЭБН), соответственно ни них шли разные виды датчиков уровня топлива:

  • до 2006 г. ЭБН «Утёс» 21230-1139009-20-0, ДУТ — 4м / 21230-3827010-01-0.
  • с 2006 г. ЭБН «Утёс» 21236-1139009-00-0, ДУТ — К3 / 21230-3827010-00-0.

Поэтому перед установкой посмотрите, какой бензонасос стоит на вашей машине. Его оригинальный номер написан на верхней крышке.

Таблица 1. Цена датчика указателя топлива

Модификация Стоимость в руб.
270
К3 250
DYTK3 (Пекар) 380
DYT4M (Пекар) 470

Источники: интернет-магазины timeturbo.ru (Ульяновск) и avtoall.ru (Воронеж)

В торговых точках оффлайн, цена продукции немного дороже, около 400–600 руб. Другие аналоги от брендовых производителей, таких как: Bosch, Magneti Marelli или Hella — найти невозможно, так как электробензонасос продаётся в сборе с датчиком и корпусом (модулем).

Принцип работы датчика уровня топлива

В зависимости от принципа работы датчиков будут немного отличаться и неисправности которые могут с ними возникать. Рассмотрим схему работы датчика уровня топлива каждого из видов.

Поплавковый рычажный ДУТ

Принцип работы датчика уровня поплавкового типа основан на использовании реостата. К его центральной части прикреплен рычажок, на конце которого располагается поплавок. В зависимости от уровня топлива в баке поплавок будет перемещаться передвигая соответственно, и рычажок реостата по контактной дорожке. Во время такого движения будет изменяться сопротивление, что фиксируется электросистемой автомобиля. Соответственно, стрелка на приборной панели будет перемещаться в соответствии с указанным сопротивлением на реостате. К слову, при определенном положении поплавка, а значит, и значении сопротивления на реостате будет загораться контрольная лампа на приборной панели, указывающая на то, что в баке осталось мало топлива и необходима дозаправка.

Для наглядности рассмотрим работу датчика уровня топлива на примере автомобилей ВАЗ-2108/ВАЗ-2109, ВАЗ-21099. У них в конструкции могут использоваться два датчика — для высокой и низкой приборной панели. Конструкционно они похожи, однако имеют различное рабочее сопротивление. В частности, для датчика высокой панели значение сопротивления от 238 до 262 Ом означает, что топливный бак пуст. При сопротивлении 59…71 Ом стрелка топливного прибора находится приблизительно посередине (соответственно, и бак значит наполовину наполнен). Если же сопротивление находится в пределах 17…23 Ома, то это означает, что бак машины залит полностью.

Что касается датчика для низкой панели, то тут ситуация аналогичная. Так, при сопротивлении 285…335 Ом стрелка указывает на пустой бак. При 100…135 Ом стрелка будет соответствовать половине, а при значении 7…25 Ом — в конце шкалы, указывать, на полностью заправленный бак.

Указанные сопротивления важны в контексте проверки датчика, поскольку при выходе его из строя первое, что нужно сделать — выполнить проверку внутреннего сопротивления датчика с помощью электронного мультиметра.

Обратите внимание, что указанные значения сопротивлений актуальных лишь для перечисленных моделей ВАЗ. Для других же машин соответствующие значения необходимо искать дополнительно в прилагаемой к ним технической документации (мануалу). Однако даже эти показатели можно использовать как ориентир!

Трубчатый ДУТ

Конструкция датчика основывается на корпусе с направляющей стойкой (собственно, трубка), на другом конце которого расположен провод с контактной группой (фишкой). Также в конструкции есть поплавок с контактными кольцами, расположенный внутри полой трубки. Фланец корпуса крепится с помощью крепежных болтов на верхней стенке топливного бака. К слову, это является недостатком подобного типа датчиков и накладывает ограничение на его использование. В частности, датчики трубчатого типа можно устанавливать лишь на баки, высота которых достаточно велика.

Алгоритм работы трубчатого датчика уровня топлива следующий:

  • На трубке, которая касается дна, в нижней ее части, есть отверстие (или два), через которое топливо поступает во внутрь.
  • Расположенный внутри трубки поплавок имеет контактные кольца и при движении по трубке с изменением уровня топлива в баке изменяется и сопротивление. Измерение сопротивления происходит по одному или двум контактных проводах расположенных вдоль направляющей трубки.
  • Движение поплавка на поверхности топлива естественным образом меняет значение электрического сопротивления на контактном проводе при подаче на него питания.
  • В момент, когда поплавок находится в верхнем положении (бак полностью заполнен) задействуется небольшой отрезок контактного провода, соответственно, значение сопротивления минимально. В момент же, когда бак пустой — поплавок находится в нижней крайней точке, соответственно, длина сигнального провода максимальна, что соответствует и максимальному электрическому сопротивлению.

Сопротивление датчика уровня топлива будет отличаться у различных машин, поэтому при измерении нужно пользоваться технической документацией.

Электронный ДУТ

Электронные датчики уровня топлива устанавливают на автомобили, где используется качественный бензин и дизельное топливо, произведенный на биологической основе. Это обеспечивает не только очень точные показания датчика, но и позволяет «не прикасаться» исполнительному механизму непосредственно к топливу. Однако особенностью использования таких датчиков является то, что он не обеспечивает плавности в наблюдении за уровнем топлива (с небольшими шагами). В основе конструкции бесконтактных ДУТ лежит неактивный магнитный датчик. Схема датчика уровня топлива по которой он работает следующая:

  • Основная часть датчика находится в герметичном корпусе. С топливом соприкасается лишь магнитный датчик (MAPPS) и его рычаг.
  • Движение поплавка с магнитом происходит по сектору, определенному металлическими пластинами разной длины. Сигнал, соответствующий определенному уровню топлива в баке формируется зависимо от положения магнита на отдельной пластине.

Указатель уровня топлива в данном случае формируется по дискретному методу поскольку амплитуда сигнала обратной связи будет меняться от отрезка к отрезку который проходит магнит. В зависимости от модели конкретного датчика значение амплитуды сигнала и прочая техническая информация, отличается. Погрешность работы такой системы не превышает 0,5%…1% но и стоимость значительно выше обычной контактной системы, поэтому устанавливаются данные ДУТ лишь на машины бизнес и премиум класса.

Неисправности датчика уровня топлива

Внешне неисправности датчика уровня топлива проявляются одной из следующих ситуаций:

  • стрелка на приборе постоянно находится в движении, дергается, прыгает в крайние положения;
  • при полном топливном баке стрелка показывает его частичную заправку либо же вообще что он пуст;
  • при включенном зажигании стрелка на приборе находится на нулевой отметке при условии, что топливо в баке гарантированно есть;

Если у вас появились подобные проблемы значит не работает датчик уровня топлива, а вот если движение стрелки не упало в ноль, а лампа сигнала минимального остатка не загорелась либо напротив горит и при наполненном баке, то это свидетельствует о неисправностях самой приборной панели.

На автомобилях управляемых ЭБУ о наличии проблем с ДУТ можно узнать по зафиксированным в ОЗУ блока кодов ошибок для этого достаточно подключить диагностический сканер для считывании памяти и проверки параметров датчиков различных систем.

Ошибки датчика уровня топлива

Номера основных ошибок что соответствуют неисправностям датчика уровня топлива:

  • P0460 — «Неисправность электрической цепи ДУТ». На практике это означает повреждение либо обрыв питающего и/или сигнального провода. Часто это банально ухудшение контактов из-за их окисления.
  • P0461 — «Выход уровня сигнала за допустимые пределы». Ошибка формируется в случае, если сигнал от датчика уровня топлива слишком слабый или слишком сильный. Это может сопровождаться также перебоями в подаче топлива в двигатель, и как следствие, снижение его мощности вплоть до полной остановки.
  • P0462 — «Низкий уровень сигнала в цепи ДУТ». Обычно ошибка формируется в результате коррозии контактов, обрыва цепи заземления, короткого замыкания в цепи, повреждения топливного бака (утечка топлива).
  • P0463 — «Высокий уровень сигнала в цепи ДУТ». Как правило, ошибка формируется в результате повреждения или самого датчика уровня топлива или его поплавка. Известны случаи, когда она возникала по причине того, что ржавел топливный бак.
  • P0464 — «Ненадежный контакт в цепи ДУТ». Ошибка формируется в результате повреждения изоляции на проводке, окисление контактов, перебои в передаче сигнала от датчика на электронный блок управления.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

  • Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
  • Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
  • Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
  • Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
  • Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
  • Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
  • Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
  • Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
  • Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
  • У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
  • Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
  • У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как проверить датчик уровня топлива

Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.

Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:

  • Одним щупом тестера прикоснуться к плюсовому выводу на фишке, а другим — к минусовому либо корпусу автомобиля (желательно выбирать место, где лакокрасочного покрытия или нет совсем или оно минимально).
  • Если питание приходит — мультиметр покажет +12 Вольт (в стандартных легковых автомобилях).

Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.

Проверка датчика уровня топлива по универсальному методу

После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.

Между датчиком топлива и потенциометром, используемых в машинах с карбюраторным двигателем, имеет три провода. Один из которых — «масса», второй — сигнальный провод сопротивления, идущий к прибору, и третий — сигнальный к контрольной лампе критического уровня топлива!

Между датчиками и потенциометрами у инжекторных моторов проводов четыре. Первый — «масса», второй — питание на бензонасос, третий — сигнальный, четвертый — на сигнальную лампу. Между электронными датчиками и прибором также имеют три провода. Первые два — это питание и «масса», а третий — сигнальный, идущий к блоку управления, который укажет количество топлива на цифровом табло приборной панели.

Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:

  • Обеспечить доступ к контактной группе датчика на топливном баке.
  • Включить зажигание.
  • Разорвать цепь сигнального провода (используя дополнительные провода).
  • Наблюдать за поведением указателя уровня на панели приборов.

В случае, когда после этого стрелка на приборе сместилась в конец шкалы — датчик уровня топлива неисправен. Если же стрелка осталась на месте — требуется проверить целостность сигнального провода, то есть, «прозвонить» его.

Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:

  • Обеспечить доступ к контактной группе датчика над бензобаком.
  • Включить зажигание.
  • Конец сигнального провода, идущего на приборку, поочередно замкнуть сначала на контакт датчика, а потом на кузов («массу»).
  • В случае, если стрелка прибора при этом осталась на нулевой отметке в обоих случаях, то это значит, что, скорее всего, оборвался сигнальный провод, соединяющий датчик с прибором. Следовательно, его нужно прозвонить.
  • Если стрелка отклоняется в противоположную сторону в случае замыкания провода на кузов — значит, отсутствует контакт датчика с «массой».
  • Если же стрелка смещается в обоих случаях — значит, датчик неисправен и требуется дальнейшая диагностика.

Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.

В процессе демонтажа следите за тем, чтобы мусор с крышки или ободка уплотнителя не попал в топливный бак. Поэтому перед демонтажом желательно протереть ветошью пыль и грязь на крышке топливного модуля.

Как проверить рычажный датчик уровня топлива мультиметром

Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:

  • Включаем мультиметр в режим измерения сопротивления.
  • Подключаем к выводам датчика щупы и двигаем резистивным рычагом по дорожке. Сопротивления при различных режимах должно постепенно изменяться.
  • Так, если поправок висит внизу под собственным весом (соответствует пустому баку), то сопротивление на датчике должно быть в пределах 238…262 или 285…335 Ом в зависимости от того, какой используется датчик. Если поднять поплавок вниз, то сопротивление должно снизится до 17…23 либо 7…25 Ом. На практике указанные значения могут НЕЗНАЧИТЕЛЬНО отличаться. Если показания отличаются значительно, не меняются или же меняются скачкообразно в процессе движения поплавка — скорее всего, датчик неисправен.

Кроме измерения датчика уровня топлива мультиметром также нужно выполнить его визуальную проверку. В частности, проверить работоспособность нужно, убедившись, что провода и разъемы не имеют механических повреждений. Также обязательно нужно осмотреть наличие окислов и/или мусора на переменном сопротивлении, а планка с контактами надежно закреплена и припаяна к выводам. Еще надо проверить плотность контакта, то есть, насколько плотно «язычок» подходит к переменному сопротивлению. При необходимости его нужно будет подогнуть (только осторожно!).

На других автомобилях (или при использовании других датчиков) алгоритм проверки будет таким же, однако предварительно необходимо знать номинальное значение сопротивлений установленных датчиков. Это можно найти в инструкции к ним либо в технической документации к автомобилю (мануалу).

Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора. Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.

Как поменять датчик, если он не работает

Добраться до самого топливного датчика и произвести работы по его замене проще всего в таком порядке:

  • выключите «массу» кнопкой либо сбросьте «минусовую» клемму с АКБ;
  • поднимите сиденье второго ряда и очистите зону технического лючка от пыли и накопившегося сора;
  • при помощи крестовой отвертки выверните шурупы, на которых держится лючок;
  • отсоедините жгут проводов от разъема;
  • ключом на 17 необходимо открутить штуцеры и отвести в сторону топливные трубки, чтобы они не препятствовали демонтажу корпуса бензонасоса;
  • теперь следует отвернуть крепежные гайки, фиксирующие прижимное кольцо — для этого подойдет накидная головка на 7;
  • если гайки закисли, воспользуйтесь WD-40 либо другим аналогичным средством;
  • удалив крепления и слегка поддев кольцо, можно аккуратно вынимать из бензобака весь узел, включая рычаг с поплавком;
  • следующим этапом становится откручивание двух винтов, на которых держится ДУТ, крестовой отверткой и освобождение электрического разъема насоса;
  • теперь из корпуса насоса вынимаются направляющие (фиксаторы можно отогнуть отверткой);
  • необходимо открутить болты на крышке насоса, придерживая гайки ключом на 5;
  • сняв крышку, вы получаете доступ к датчику;
  • установка нового датчика производится в обратном порядке;
  • при сборке дополнительно рекомендуется обработать место стыка прижимного кольца и прокладки бензостойким герметиком.

Принцип работы ДУТ — создание переменного сопротивления протекающему по нему электротоку

Ремонт датчика уровня топлива

В первую очередь необходимо понимать, что ремонт датчика уровня топлива невозможен без его демонтажа с посадочного места.

Если на рычажном датчике уровня топлива износились резистивные элементы — можно попробовать подогнуть «язычок», который непосредственно скользит по ним и передает значение тока на контролирующий прибор. Заодно можно почистить контактные дорожки прибора. В случае же, если резистивная дорожка износилась значительно, то ремонт не возможен и ДУТ подлежит только замене. Если плата с резистивной дорожкой «гуляет» на своем посадочном месте — ее нужно припаять заново.

Когда возникли неисправности в электрической цепи датчика, обычно проблемы возникают на контактах. Соответственно, их нужно почистить и подтянуть. Также желательно смазать их специальной смазкой. Повреждены провода — желательно заменить на новые (можно целым жгутом). Однако если повреждение изоляции незначительное, то можно воспользоваться для ремонта изолентой или термоусадкой для проводов.

Если в трубчатом датчике загрязнилась направляющая трубка — значит, ее нужно почистить и смыть налет с помощью спрея с очистителем. Заодно можно почистить и сигнальные провода, расположенные вдоль трубки.

Недостатком электронного датчика уровня топлива является его неремонтопригодность. По крайней мере, в гаражных условиях. Поэтому, если данный узел вышел из строя — обратитесь за помощью в автосервис либо к официальному представителю автопроизводителя вашего автомобиля.

Замена

Для снятия и установки датчика уровня топлива на Шеви Нива рекомендуется подобрать хорошо проветриваемое помещение или провести работы на улице. Это меры предосторожности, чтобы не отравиться парами бензина. Для ремонта потребуется: крестовая и плоская отвёртки среднего размера, рожковый ключ 10 мм, головка 8 мм, пассатижи, ветошь и пылесос. Пошаговый процесс выглядит так:

  1. Зафиксируйете автомобиль на ручной тормоз.
  2. Снимите минусовую клемму с аккумулятора.
  3. Стравите давление топлива в рампе, через верхний болт-регулятор.
  4. Откиньте задний ряд сидений.
  5. Пропылесосьте поверхность.

Пропылесосьте поверхность

Выньте модуль ЭБН из бака

В процессе работы оцените состояние уплотнительного кольца бака и сеточки топливоприёмника. Желательно всё почистить, а при необходимости заменить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
