Дмрв ваз 2115 где находится

Датчик ДМРВ на Ваз 2110-2115 — возможные неисправности и замена

ДМРВ — это датчик массового расхода воздуха. Он установлен на патрубке воздушного фильтра, сразу после него. ДМРВ отвечает за правильную работу двигателя на холостом ходу. То есть он контролирует поступление воздуха, при сжигании смеси.
В случае неправильной работы датчика, смесь в цилиндрах может быть либо слишком обогащенной, либо наоборот будет голодание воздуха. Как следствие — либо повышенный расход топлива, либо неустойчивая работа на холостом ходу.
Проверка работоспособности ДМРВ
Если на вашем автомобиле стали «плавать» обороты, одной из причин может быть выход из строя ДМРВ. Чтобы точно определить его состояние, необходимо его проверить. Делается это следующим образом — нужно отсоединить штекер от датчика, тем самым отключить его питание и запустить двигатель. Если двигатель стал держать нормальные рабочие обороты, возможно ДМРВ неисправен, если же обороты по прежнему «плавают» или находятся выше положенной нормы, причина в другом.
Стоимость датчика сейчас составляет около 2000 рублей, поэтому если при его отключении обороты нормализовались, можно попробовать снять его и почистить. Если это не поможет, то датчик необходимо заменить.
Как самостоятельно заменить ДМРВ
Процедура замены датчика не вызовет у вас особых трудностей, поэтому провести ее можно самостоятельно без лишних затрат. Для замены датчика нам потребуется ключ на «10» и отвертка

Ослабляем хомут крепления воздуховода на котором крепится датчик
С помощью ключа на 10 откручиваем два болта крепления ДМРВ
Аккуратно снимаем его.Теперь внимательно изучим датчик. Если на внутренней поверхности датчика или гофре воздуховода видны следы конденсата или масла, значит вам необходимо чаще менять воздушный фильтр. Масло может попасть в воздуховод при его излишке в картере, или в том случае если маслоотбойник системы вентиляции картера забит.

На входной части датчика воздуховод должно быть установлено резиновое кольцо, которое предотвращает подсос воздуха. Если его нет, и сетка ДМРВ в пыли, это и может послужить причиной его выхода из строя.

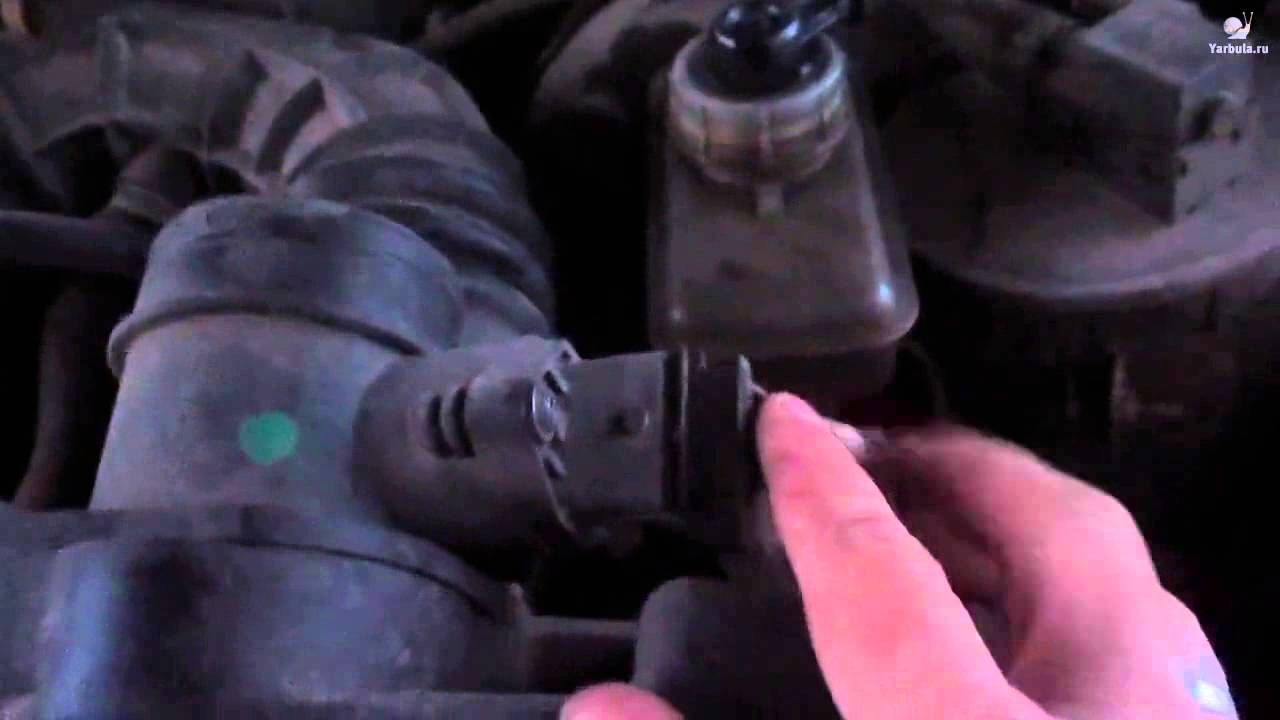

Где расположен датчик ДМРВ на ВАЗ 2115?

Где стоит датчик ДМРВ на ВАЗ 2115?

Привет! Меня зовут Владимир Губерниев, и я автомеханик и специалист по автомобилям. Сегодня я хотел бы рассказать вам, где установлен датчик давления масла (ДМРВ) на ВАЗ 2115.

1. Что такое датчик ДМРВ?

Датчик давления масла (ДМРВ) является важным компонентом двигателя автомобиля. Он предназначен для измерения давления масла в системе смазки и предупреждает водителя о возможной проблеме с системой смазки, такой как низкое давление масла.

2. Расположение датчика ДМРВ на ВАЗ 2115

На ВАЗ 2115 датчик ДМРВ располагается на блоке цилиндров двигателя. Более точно, он находится на задней стенке блока цилиндров справа от масляного фильтра. Внешне датчик представляет собой небольшую металлическую трубку с электрическим разъемом, закрепленную на блоке цилиндров.

Чтобы найти датчик ДМРВ на ВАЗ 2115, вам потребуется:

Поднять капот и обнаружить масляный фильтр.
Найти заднюю стенку блока цилиндров справа от масляного фильтра.
Обратить внимание на маленькую металлическую трубку с электрическим разъемом, закрепленную на блоке цилиндров — это и есть датчик ДМРВ.

3. Замена датчика ДМРВ на ВАЗ 2115

Если у вас возникли проблемы с датчиком ДМРВ на ВАЗ 2115, необходима его замена. Для этого вам потребуется:

Отключить электрический разъем от датчика.
Аккуратно открутить датчик с помощью подходящего инструмента, например гаечного ключа.
Установить новый датчик в обратной последовательности.
Подсоединить электрический разъем к новому датчику.

После замены датчика ДМРВ рекомендуется проверить его работоспособность и убедиться, что проблема с давлением масла была устранена.

Надеюсь, данная информация была полезной для вас. Если у вас остались вопросы, не стесняйтесь задавать их. Я всегда готов помочь вам!

Датчики ваз 2115 где находится дмрв

Отечественные автомобили довольно популярны в странах СНГ из-за своей простоты и дешевизны запчастей. ВАЗ 2115 является одной из популярных моделей ВАЗ, данное авто оснащается инжекторным двигателем с объемом в 1,5 литра. Как известно все инжекторные двигателя оснащаются разнообразием датчиков участвующих в работе мотора, а поломка любого из них серьезно сказывается на равномерности и надежности работы двигателя.

Одним из важнейших датчиков в системе управления двигателем пятнадцатой модели Лады является датчик массового расхода воздуха (ДМРВ) он выполняет очень важные функции необходимые для правильной работы двигателя.

В данной статье речь пойдет о ДМРВ на автомобиле ВАЗ 2115, а именно об его назначении, конструкции, расположении, признаках неисправности, проверке, стоимости и самостоятельной замене.

Назначение

Датчик массового расхода воздуха предназначен для подсчета воздуха проходящего через него. Для работы двигателя внутреннего сгорания необходимо не только топливо, но и воздух, а для равномерной и стабильной работы ДВС топливо и воздух должны смешиваться строго в определенных параметрах образуя топливовоздушную смесь. Воздух, проходящий через датчик, подсчитывается специальным чувствительным элементом, который передает эти показания на блок управления двигателем. В свою очередь ЭБУ подает сигналы на бензонасос и форсунки для увеличения или уменьшения подачи топлива в зависимости от количества, поступившего в двигатель воздуха, так и образуется топливовоздушная смесь в необходимых параметрах.

Конструкция

Датчик представляет собой цилиндрическую деталь, выполненную из специального пластика, который устойчив к высоким температурам. В теле датчика расположен специальный чувствительный элемент, который подсчитывает количество воздуха поступившего в камеру сгорания двигателя. Перед данным элементом установлена специальная сеточка, которая предотвращает попадание крупного мусора, способного вывести из строя не только датчика, но и сам ДВС.

Датчик имеет разъем для подключения цепи управления с 4-мя выводами. Разъем подключается к датчику с одной стороны, а с другой к блоку управления двигателем.

Расположение

Датчик массового расхода воздуха работает напрямую с воздухом, подаваемым в двигатель, инженеры АвтоВАЗа при проектировки ВАЗ 2115 поступили рационально и расположили ДМРВ вблизи воздушного фильтра, а именно позади него. Датчик крепиться к боксу воздушного фильтра через два болта на 6 мм, а с другой стороны на датчик надевается впускная гофра и фиксируется через хомут.

Признаки неисправности

ДМРВ является одним из самых дорогих датчиков в ВАЗ 2115 и он крайне редко выходит из строя, поломки этого датчика могут наблюдаться через 100 тысяч км. пробега в остальных же случаях поломки датчика могут случиться только из-за механических воздействий на него.

Если датчик выходит из строя наблюдаются следующие неисправности:

Повышенный расход топлива;
Нестабильная работа ДВС;
Отсутствие холостого хода;
Обороты двигателя нестабильные и скачут;
Автомобиль потерял мощность и динамику;
Рывки при движении;
Сложный запуск мотора после простоя;

Если на вашем автомобиле наблюдаются подобные признаки неисправности необходимо проверить ДМРВ на работоспособность.

Проверка

Проверка производиться в 2 этапа: первый – визуальный осмотр, второй – проверка с помощью прибора (мультиметр или компьютерная диагностика). Рассмотрим каждый из вариантов подробнее.

Первый этап (визуальная проверка)

Для этого необходимо снять ДМРВ и осмотреть его.

Осмотр включает в себя проверку:

Целостности контактов на разъеме;
Чистоту внутри датчика;
Целостность чувствительного элемента внутри датчика;
Отсутствие трещин и сколов на корпусе;

Если каких-либо повреждений не обнаружено, можно приступать ко второму этапу проверки.

Второй этап (проверка прибором)

Для проведения проверки прибором можно использовать компьютерную диагностику или мультметр. В большинстве случаев провести диагностику датчика помогает сканер ЕЛМ327 и программа «OpenDiag» данную программу достаточно установить на смартфон и через Bluetooth подключиться к сканеру, после чего по каналам АЦП можно проверить состояние датчика.

Проверку так же можно осуществить с помощью мультиметра, как это сделать подробно рассказывается на видео.

Стоимость

Цена ДМРВ довольно высокая по сравнению с другими датчиками о данном автомобиле. Его стоимость может достигать 3000 рублей, в зависимости от его производителя, региона, а так же магазина в котором приобретается данная деталь, но не стоит рассчитывать на дешевизну детали при ее поломки, всегда придется расщедриться.

Замена

Замена датчика производится довольно просто, для этого потребуется лишь, ключик на 10 мм и крестовая отвертка.

Процесс замены завершен, после данной процедуры Ваш автомобиль должен поехать как новый.

ДМРВ автомобиля ВАЗ 2115

Автомобили ВАЗ 2115 являются последним звеном в семействе Samara и унаследовали от него гамму моторов. Соответственно, контроллеры ЭБУ двигателя и совмещенные с ними датчики ДМРВ аналогичные. Совместимость расходомеров определяется типом ЭБУ, и выглядит следующим образом:

ДВС ВАЗ 2111 — ДМРВ 0 280 218 004 (устаревший) или 0 280 218 037, экологический стандарт Евро 2;
ДВС ВАЗ 21114 — ДМРВ 0 280 218 116, экологический стандарт Евро 2;
ДВС ВАЗ 211183 — ДМРВ 0 280 218 116, экологический стандарт Евро 3.

Собственно экология с типом расходомера не связана, токсичность выхлопа устанавливается настройками контроллера ЭБУ.

Как работает

Датчик массового расхода воздуха сообщает в ЭБУ данные о массе воздушного потока, которая меняется вслед за изменением угла открытия дроссельной заслонки (поэтому прибор размещается в непосредственной близости от дросселя).

Обработав информацию, контроллер ЭБУ дает команду инжекторам на впрыск определенного количества топлива. В результате двигатель всегда работает эффективно и экономично.

Конструкция ДМРВ автомобилей ВАЗ 2115 простая и надежная: прецизионный резистор задает эталонное сопротивление, в паре с ним по мостовой схеме включен резистор переменный, из платиновой проволоки. Его показатели меняются при изменении температуры. Оба сенсора расположены в воздушном потоке. Переменный резистор нагревается точно подобранным напряжением. Чтобы компенсировать охлаждение, величина напряжения постоянно меняется, обеспечивая заданную температуру.

Показания напряжения (сигнал датчика массового расхода воздуха ВАЗ) анализируются ЭБУ, и, согласно тарированному графику, определяется объем (точнее вес) воздуха в кг за единицу времени.

Что произойдет, если ДМРВ неисправен

Контроллер ЭБУ перестанет получать или получит искаженные данные о массе воздуха, в результате топливно-воздушная смесь сформируется неверно. Как результат — потеря мощности и крутящего момента (на автомобилях ВАЗ эти параметры и так не слишком высокие), а также увеличение расхода топлива.

Признаки неисправности ДМРВ — отсутствие или неверное значение информационного сигнала с контакта № 5 разъема датчика. При поломке сенсоров сначала наблюдается завышение показателей (до 25%), затем полное прекращение выдачи информации. Это приводит к следующим симптомам:

на холодном ДВС обороты завышены минимум на треть;
при резком сбросе газа, обороты сначала держатся на прежнем уровне, затем медленно снижаются;
расход топлива существенно возрастает;
автомобиль может заглохнуть сразу после запуска;
не хватает разгонной динамики и тяги под нагрузкой.

Причины появления неисправностей

В 90% случаев это загрязнение чувствительных сенсоров.

некачественный (не сертифицированный), или неправильно установленный воздушный фильтр, пропускает пыль в измерительный канал ДМРВ;
при эксплуатации автомобиля в сырую погоду или при проезде лужи, во впускной коллектор могут попасть капельки воды;
если система вентиляции картерных газов не работает (повреждены шланги, сломан клапан), в трубу воздуховода попадают капли масла.

Загрязненный датчик можно почистить или даже промыть.

Важно! Не допускается механическое воздействие (кисти, ватные палочки) и применение агрессивных средств (ацетон, бензин).

При небольшом количестве грязи достаточно продувки сжатым воздухом. Если воздушная «атака» не помогла, воспользуйтесь специальным средством для аэрозольной чистки карбюраторов и ДМРВ.

Перед обратной установкой необходимо дать расходомеру просохнуть на открытом воздухе.

Как самостоятельно проверить расходомер на ВАЗ 2115

Если на приборной панели зажглась лампа «Check Engine», можно определить ошибки по кодам OBD с помощью автосканера. Однако такое оборудование не всегда есть под рукой.
Первичную проверку можно провести простым отключением разъема расходомера и сравнением поведения двигателя с ДМРВ и без него. После отключения исправного датчика поведение автомобиля должно ухудшиться. Сломанный расходомер при отключении не внесет изменений в работу мотора.
И, наконец, относительно точная проверка с помощью мультиметра. Она проводится в два этапа. Сначала на отключенном разъеме проверяется питание прибора. Из ЭБУ на 2 контакт должно подаваться 12 вольт, на 4 контакт 5 вольт. Замеры производят относительно массы, при включенном зажигании и заглушенном ДВС. Затем на подключенном разъеме измеряется напряжение сигнала датчика в состоянии покоя (зажигание включено, двигатель не заведен). Для этого необходимо вооружиться относительно точным мультиметром, способным измерять напряжение с погрешностью до 1/100 вольта. Относительно массы, на контакте № 5 должно быть напряжение от 0,99 до 1,02 вольта. Допускается увеличение значения до 1,05 вольта, но это свидетельствует о большой степени износа сенсоров ДМРВ.

Видео по теме

Признаки неисправности датчика ДМВР ВАЗ-2115 и его замена или чистка

ДМРВ является специальным датчиком, отслеживающим массовый расход силовой установкой воздуха. Где находится этот контролирующий прибор? В топливной системе мотора, а точнее, непосредственно во впускающем тракте. Его называют специалисты самым важным элементом, обеспечивающим правильный впрыск горючего в двигатель. Этот датчик, как и любой другой узел, может выходить из строя.

В данной статье рассказывается о том, как на ВАЗ-2115 функционирует датчик ДМРВ, и о возможных проблемах, возникающих при его отказе. Поведаем мы и о путях их устранения.

Для чего нужен ДМРВ

Данный контролирующий прибор призван определять объем поступающего воздуха в камеры сгорания силового агрегата. Как известно, без этого двигатель в принципе не сможет работать. Его производитель установил недалеко от фильтра воздушного.

В двигатель поступает во время его работы 1 часть бензина и 14 частей воздуха. В результате образуется наиболее оптимальная по составу смесь, позволяющая работать силовой установке максимально эффективно.

Если эта пропорция по той или иной причине не соблюдается, начинает происходить:

чрезмерный расход бензина;
падение мощности.

Таким образом, правильный массовый расход воздуха является одним из основных условий надлежащего функционирования автомобиля. Расчет этого параметра происходит в ЭБУ на основании показаний ДМРВ.

В зависимости от того, насколько сильно водитель авто давит на акселератор, интенсивнее подается и воздух. Со своей стороны, ДМРВ измеряет поступающие его объемы, и данные направляются в бортовой компьютер. Последний сообразно регулирует и приток бензина.

Принцип действия ДМРВ

В основе датчика – платиновая проволока толщиной всего лишь 70 микрометров. Она скрыта в особой тубе, находящейся перед заслонкой дросселя. Когда воздух на нее попадает, проволока охлаждается. Для восстановления нормальной температуры по ней проходит определенный заряд электричества, по величине его ЭБУ, и узнает, сколько именно нужного мотору топлива в данный момент.

В связи с тем, что воздух поступает непосредственно из атмосферы, на проволоке регулярно оседает грязь. Именно она в большинстве своем способствует тому, что датчик приходит в негодность. В последних моделях ДМРВ, впрочем, имеется система автоматической очистки.

Существенный недостаток описанной конструкции – это неприспособленность к ремонту. В результате рано или поздно, но расход денег становится неизбежным.

Поломка ДМРВ – как выявить

Если данный контролирующий элемент отказывает, то на приборной доске загорается лампа, сигнализирующая о необходимости проверить силовую установку авто.

Основные признаки выхода из строя ДМРВ:

утрачивается мощность;
скорость также падает;
расходуется много топлива;
двигатель заводится плохо.

Определить работоспособность ДМРВ можно несколькими способами:

В первом случае заменить датчик нетрудно. Достаточно отсоединить разъем (распиновка здесь не потребуется) и включить двигатель. ЭБУ должен перейти в аварийный режим работы. Подача горючей смеси в данном случае регулируется только дроссельной заслонкой. При этом на холостом ходу силовой агрегат выдает 1,5 тысячи оборотов. Далее необходимо будет проехать на автомобиле некоторое расстояние. В случае если машина разогналась быстрее обычного – можно с уверенностью говорить о поломке ДМРВ.

Стоит также указать, что мультиметр пригодится только в том случае, если на авто установлен датчик, произведенный компанией «Бош». Проверка происходит так:

на тестере устанавливается шкала на 2 вольта постоянного напряжения;
красный щуп приставляют к желтому проводу, черный к зеленому;
включают зажигание.

Если показания находятся в пределах:

1,02 вольта – то датчик исправен;
1,03 – допустимое значение;
1,05 – предельное.

В тех случаях, когда измеренное напряжение выше, следует говорить о поломке. Чтобы по внешнему виду контролирующего прибора определить, исправен ли он, понадобится внимательно осмотреть изнутри ведущие к нему трубки. Демонтировать их нетрудно, воспользовавшись крестовидной отверткой. Прежде всего, откручивают крепящий гофрорукав хомут. Поверхность этой трубки должна быть чистой, без маслянистых пленок.

Наличие грязи внутри датчика – четкий признак его неисправности. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр.

Потеки масла обычно являются свидетельством избыточного объема смазки в системе либо неверной работы отсекателя. Подобное загрязнение в значительной мере сокращает срок службы ДМРВ.

Затем необходимо демонтировать и сам датчик. Для этого нужно воспользоваться торцовым ключом на 10. После того как контролирующий прибор будет извлечен из фильтра, его понадобится осмотреть. В ситуации если резиновая прокладка датчика при этом осталась на месте, то можно практически со стопроцентной уверенностью говорить о поломке ДМРВ.

Чистка ДМРВ

Как уже отмечалось ранее, ремонту ДМРВ не подлежит. Но некоторые умельцы умудряются производить его чистку, продлевая таким образом срок службы рассматриваемого контролирующего прибора. Причем некоторые уверяют, что проделывали это неоднократно.

В реальности стоит признать, что шанс на починку достаточно невысокий. Однако если принять к сведению, что стоимость нового датчика довольно высока, а попытка реанимировать старый не требует в общем ничего, кроме времени, то попробовать следует.

Чтобы отчистить ДМРВ, понадобится:

состав для чистки карбюраторов;
мягкая кисть;
отвертка крестовидная.

Датчик разбирают, и прочищают аккуратно внутренность трубки и саму платиновую проволоку. Далее все части необходимо оставить просушиться. За это время снимают дроссель целиком и так же очищают от имеющегося внутри налета. Не следует при этом снимать трос от педали газа. Узел кладут на чистую тряпку и промывают карбюраторной жидкостью. Потребуется еще очистить от загрязнений и регулятор, управляющий холостым ходом, а также прилегающую к нему область. Если удалось не повредить проволоку в ДМРВ, то в итоге проблема на какое-то время утратит остроту. Важно, чтобы датчик не был поврежден механически.

Стоит под конец отметить, что для увеличения срока службы датчика, прежде всего, требуется вовремя производить замену воздушного фильтра.
