Замена опор двигателя ВАЗ 2108-21099; 2113-2115, или "Я всё-таки избавился от дребезжания!"

Начало было положено здесь, в этой записи в начале осени Замена топливного фильтра Good Will, а точнее еще раньше (там всё описано). Но двигатель дергало всё равно! А тем более с наступлением почти зимних холодов, особенно при прогревании двигателя после ночи. Создавалось такое ощущенье, что сейчас что-то просто вывалится из-под капота, а ручка КПП в салоне просто переломится!
Долго думал, искал и пришел к выводу: ДВИГАТЕЛЬ ШАТАЕТСЯ ИЗ-ЗА ПЛОХОЙ ФИКСАЦИИ И ОПОРЫ

Поехал вчера их покупать. В автозапчастях начал советоваться с консультантом по поводу того, какую из трех "подушек" надо менять. Пришли к общему выводу, что все! То же самое, что когда течет одна стойка, то меняют пару, так как одна "патология" влечет за собой другую. Поэтому решил чуть разориться (какой раз уже!) и купил все

Ценник немного кусачий, особенно когда уже дико ждешь зарплаты!

Также спросил у консультанта, есть ли смысл покупать усиленные опоры? Тот улыбнулся и сказал:

"Просто лишняя трата денег! Эффект тот же, что и от простых".

Поэтому купил совершенно обычные опоры: переднюю, заднюю и левую.

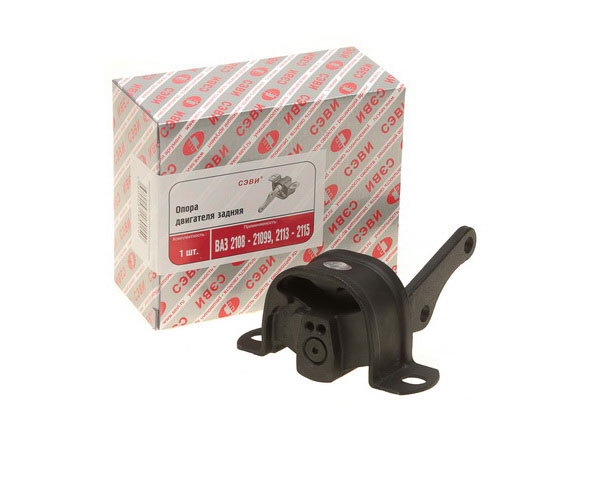

Вот они в живую:

Одну из опор сняли с витрины! Даже коробку под нее не дали, а заплатил столько же!

Меняются не сложно, но у меня возникла другая проблема! Защита картера просто прикипела на болтах! Точнее когда красил летом защиту в черный цвет, то скорей всего краска попала на резьбу и всё! пришлось срезать, а затем варить. Мелочи…

К моему шоку на всех трех старых опорах резина была треснута! Причем конкретно. Короче они свое отходили (за 60 с лишнем тысяч км!)

Итог: сажусь в авто, завожу и… БАРАБАННАЯ ДРОБЬ ВУАЛЯ! Всё просто идеально!) не дребезжит, не дергает, а стоит на месте, как родная!

Осталось теперь аккумулятор купить новый и резину поставить на зиму. Всё остальное по мере интереса и денег.

Всем спасибо, кто читает, комментирует и ставит палец!
P. S. Регулировка клапанов как-нибудь влияет на это дребезжание или нет?

Замена опоры двигателя на ВАЗ 2109

Подушки двигателя на автомобилях ВАЗ 2109 отвечают за уменьшение и устранение вибраций, исходящих в результате работы мотора и передающихся на кузов машины.

Выполнить их замену своими руками должен уметь каждый автомобилист. Ничего сложного в работе с опорами нет, однако грамотный ремонт позволяет существенно продлить срок службы автомобиля и избавиться от быстро надоедающих вибраций и шумов.

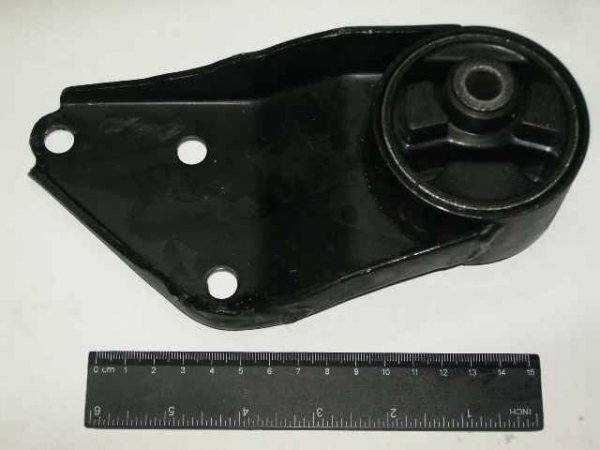

Внешний вид элемента

Особенности используемых подушек

Есть несколько нюансов, которые вам следует знать про опоры в общем, а также про подушки двигателя, используемые на модели ВАЗ 2109.

• Разрабатывая конструкцию опор, которые служат для уменьшения вибраций мотора, производители принимают во внимание показатели нагрузок, воспринимаемых опорами;
• Эти элементы находятся под постоянным воздействием нагрузок, величина которых меняется;
• Одна нагрузка постоянная — это вес двигателя. Но при старте машины возникает другая нагрузка;
• Когда автомобиль двигается задним ходом, опоры принимают на себя отрицательные силы;
• При резком ускорении или торможении, попадании колеса в выбоину, при наезде на препятствие возникают эти самые отрицательные силы. За их гашение отвечают передние, задние и боковые опоры двигателя;
• Для изготовления подушек для ВАЗ 2109 используют специальный натуральный каучук, резину высокого сорта СКИ-3. Помимо резиновых компонентов, опоры включают в себя стальные элементы и сверхпрочный клей;
• Подушки двигателя ВАЗ 2109 способны выдерживать температурные нагрузки в диапазоне от -40 до +70 градусов по Цельсию.

Чтобы подушки соответствовали всем предъявляемым к ним требованиям, специалисты рекомендуют выбрать продукцию завода-изготовителя или фирм, которые были рекомендованы производителем ВАЗ 2109.

Что влияет на замену

Есть два основных фактора, которые вынуждают автомобилистов выполнять замену подушек.

1. Естественный износ. У каждой подушки есть свой эксплуатационный срок, превзойти который — большая редкость. Зачастую они его не отрабатывают по второй причине.
2. Механические воздействия, приводящие к поломкам. Это наши дороги, выбоины, аварии, наезды на люки, столкновения и пр.

Когда требуется замена

Есть несколько факторов, которые вам следует знать относительно замены компонентов двигателя.

Ситуация

Особенности

Почувствовав вибрацию кузова, следует обязательно проверить состояние опор. Такой эффект может быть вызван различными причинами, но подушки — одна из основных

Замена ремня ГРМ

При замене ремня удалить его крышку бывает очень сложно, поскольку к правому брызговику переднего колеса практически вплотную прижат двигатель. Приходится снимать подушку, чтобы полноценно провести ремонтные мероприятия

Двигатель проседает, нагружает ШРУСы

Из-за воздействия массы двигателя на ШРУСы у них меняется геометрия, что приводит к существенному снижению эксплуатационного срока элементов. Ресурс сокращается, приходится выполнять замену раньше положенного срока

В районе кулисы наблюдается стук

Он может быть едва заметным. Но его наличие говорит о том, что двигатель просел. Следовательно, опоры не отрабатывают должным образом, и им требуется замена

Если своевременно не выполнить замену опор, это приведет к более серьезным последствиям и дорогому устранению поломки. Потому лучше заменить подушки при обнаружении первичных признаков износа. Для этого дополнительно рекомендуем проводить периодический осмотр узла.

Замена

Теперь переходим к замене элементов. Делать это своими руками или обращаться в автосервис, сугубо ваше личное решение.

Для ВАЗ 2109 предусмотрено использование трех опор:

• Передняя;
• Задняя;
• Левая боковая.

Про замену каждой из них следует рассказать отдельно, поскольку процессы отличаются между собой.

Замена задней подушки

1. Отыщите подходящее место для выполнения ремонта. Вам потребуется яма или эстакада.
2. Установите туда автомобиль, зафиксируйте его упорами, поставьте машину на ручной тормоз.
3. Отключите минусовую клемму от аккумуляторной батареи автомобиля.

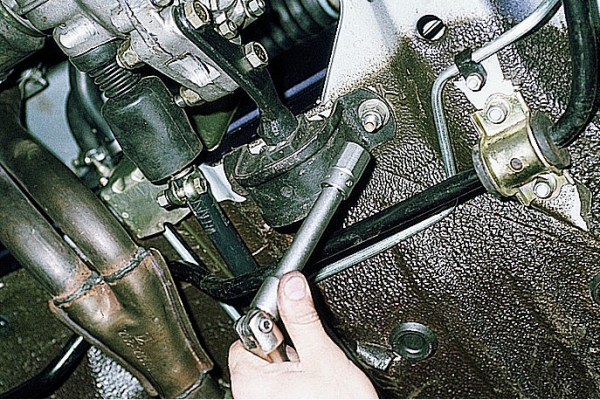

4. С помощью накидного ключа на 17 открутите гайку, которая удерживает подушку на кузове.
5. Используя головку на 17, демонтируйте крепежные гайки кронштейна опор к коробке переключения передач. Всего их там 3 штуки.
6. Достаньте все болты, извлеките старую подушку двигателя.
7. Установите новый элемент мотора и выполните обратную сборку узла.

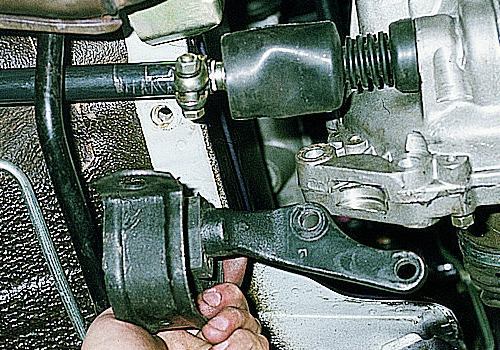

Демонтажные работы

Боковая левая подушка

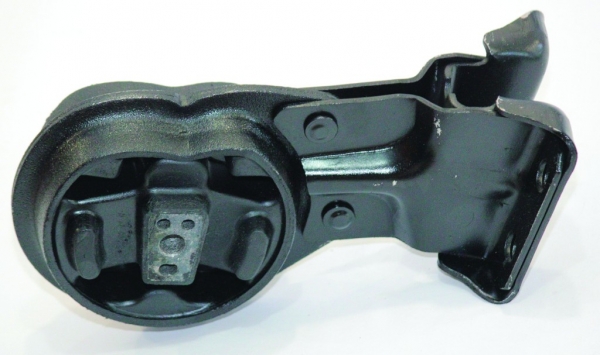

Левый элемент

1. Обеспечьте себе наличие свободного доступа к днищу своего ВАЗ 2109.
2. Зафиксируйте автомобиль опорами и ручным тормозом.
3. Отключите минус от аккумулятора.
4. Снимите левый брызговик двигателя.
5. С помощью накидного ключа на 17 снимите гайку, которая удерживает подушку на кузове.
6. Головкой на 17 открутите 3 крепежные гайки кронштейна опоры, демонтировав их от коробки переключения передач.
7. Достав крепежные болты, замените изношенную опору двигателя на новую.
8. Проведите процедуру обратной сборки. Придерживайтесь строгой последовательности.

Замена передней подушки

Здесь соблюдайте все те же условия, которые были актуальны для предыдущих работ. То есть загоните машину на яму, поставьте опоры и обесточьте автомобиль путем снятия минусовой клеммы с АКБ.

1. С помощью накидного ключа на 17 снимается гайка, удерживающая подушку на кузове.
2. Ключом на 17 демонтируйте уже 4 крепежные гайки фиксации подушки к двигателю.
3. Достаньте резиновый элемент из проушины.
4. Поставьте на место старого узла новую опору.
5. Выполните обратную сборку узла.

При замене опор двигателя обязательно убедитесь, что новые подушки отвечают требованиям по качеству, размерам. Также рекомендуется перед установкой нового элемента тщательно зачищать посадочные места, что позволит продлить срок службы новых опор мотора.

Для замены не требуются особые навыки, специальные инструменты или особые условия. Потому зачастую владельцы ВАЗ 2109 меняют подушки своими собственными руками. Но если вы не уверены в свои силах, обратитесь к проверенному автосервису.

Когда менять подушки двс 2108

Подушки двигателя на автомобилях ВАЗ 2109 отвечают за уменьшение и устранение вибраций, исходящих в результате работы мотора и передающихся на кузов машины.

Выполнить их замену своими руками должен уметь каждый автомобилист. Ничего сложного в работе с опорами нет, однако грамотный ремонт позволяет существенно продлить срок службы автомобиля и избавиться от быстро надоедающих вибраций и шумов.

Внешний вид элемента

Особенности используемых подушек

Есть несколько нюансов, которые вам следует знать про опоры в общем, а также про подушки двигателя, используемые на модели ВАЗ 2109.

• Разрабатывая конструкцию опор, которые служат для уменьшения вибраций мотора, производители принимают во внимание показатели нагрузок, воспринимаемых опорами;
• Эти элементы находятся под постоянным воздействием нагрузок, величина которых меняется;
• Одна нагрузка постоянная — это вес двигателя. Но при старте машины возникает другая нагрузка;
• Когда автомобиль двигается задним ходом, опоры принимают на себя отрицательные силы;
• При резком ускорении или торможении, попадании колеса в выбоину, при наезде на препятствие возникают эти самые отрицательные силы. За их гашение отвечают передние, задние и боковые опоры двигателя;
• Для изготовления подушек для ВАЗ 2109 используют специальный натуральный каучук, резину высокого сорта СКИ-3. Помимо резиновых компонентов, опоры включают в себя стальные элементы и сверхпрочный клей;
• Подушки двигателя ВАЗ 2109 способны выдерживать температурные нагрузки в диапазоне от -40 до +70 градусов по Цельсию.

Чтобы подушки соответствовали всем предъявляемым к ним требованиям, специалисты рекомендуют выбрать продукцию завода-изготовителя или фирм, которые были рекомендованы производителем ВАЗ 2109.

Что влияет на замену

Есть два основных фактора, которые вынуждают автомобилистов выполнять замену подушек.

1. Естественный износ. У каждой подушки есть свой эксплуатационный срок, превзойти который — большая редкость. Зачастую они его не отрабатывают по второй причине.
2. Механические воздействия, приводящие к поломкам. Это наши дороги, выбоины, аварии, наезды на люки, столкновения и пр.

Когда требуется замена

Есть несколько факторов, которые вам следует знать относительно замены компонентов двигателя.

Ситуация

Особенности

Почувствовав вибрацию кузова, следует обязательно проверить состояние опор. Такой эффект может быть вызван различными причинами, но подушки — одна из основных

Замена ремня ГРМ

При замене ремня удалить его крышку бывает очень сложно, поскольку к правому брызговику переднего колеса практически вплотную прижат двигатель. Приходится снимать подушку, чтобы полноценно провести ремонтные мероприятия

Двигатель проседает, нагружает ШРУСы

Из-за воздействия массы двигателя на ШРУСы у них меняется геометрия, что приводит к существенному снижению эксплуатационного срока элементов. Ресурс сокращается, приходится выполнять замену раньше положенного срока

В районе кулисы наблюдается стук

Он может быть едва заметным. Но его наличие говорит о том, что двигатель просел. Следовательно, опоры не отрабатывают должным образом, и им требуется замена

Если своевременно не выполнить замену опор, это приведет к более серьезным последствиям и дорогому устранению поломки. Потому лучше заменить подушки при обнаружении первичных признаков износа. Для этого дополнительно рекомендуем проводить периодический осмотр узла.

Замена

Теперь переходим к замене элементов. Делать это своими руками или обращаться в автосервис, сугубо ваше личное решение.

Для ВАЗ 2109 предусмотрено использование трех опор:

• Передняя;
• Задняя;
• Левая боковая.

Про замену каждой из них следует рассказать отдельно, поскольку процессы отличаются между собой.

Замена задней подушки

1. Отыщите подходящее место для выполнения ремонта. Вам потребуется яма или эстакада.
2. Установите туда автомобиль, зафиксируйте его упорами, поставьте машину на ручной тормоз.
3. Отключите минусовую клемму от аккумуляторной батареи автомобиля.
4. С помощью накидного ключа на 17 открутите гайку, которая удерживает подушку на кузове.
5. Используя головку на 17, демонтируйте крепежные гайки кронштейна опор к коробке переключения передач. Всего их там 3 штуки.
6. Достаньте все болты, извлеките старую подушку двигателя.
7. Установите новый элемент мотора и выполните обратную сборку узла.

Демонтажные работы

Боковая левая подушка

Левый элемент

1. Обеспечьте себе наличие свободного доступа к днищу своего ВАЗ 2109.
2. Зафиксируйте автомобиль опорами и ручным тормозом.
3. Отключите минус от аккумулятора.
4. Снимите левый брызговик двигателя.
5. С помощью накидного ключа на 17 снимите гайку, которая удерживает подушку на кузове.
6. Головкой на 17 открутите 3 крепежные гайки кронштейна опоры, демонтировав их от коробки переключения передач.
7. Достав крепежные болты, замените изношенную опору двигателя на новую.
8. Проведите процедуру обратной сборки. Придерживайтесь строгой последовательности.

Замена передней подушки

Здесь соблюдайте все те же условия, которые были актуальны для предыдущих работ. То есть загоните машину на яму, поставьте опоры и обесточьте автомобиль путем снятия минусовой клеммы с АКБ.

1. С помощью накидного ключа на 17 снимается гайка, удерживающая подушку на кузове.
2. Ключом на 17 демонтируйте уже 4 крепежные гайки фиксации подушки к двигателю.
3. Достаньте резиновый элемент из проушины.
4. Поставьте на место старого узла новую опору.
5. Выполните обратную сборку узла.

При замене опор двигателя обязательно убедитесь, что новые подушки отвечают требованиям по качеству, размерам. Также рекомендуется перед установкой нового элемента тщательно зачищать посадочные места, что позволит продлить срок службы новых опор мотора.

Для замены не требуются особые навыки, специальные инструменты или особые условия. Потому зачастую владельцы ВАЗ 2109 меняют подушки своими собственными руками. Но если вы не уверены в свои силах, обратитесь к проверенному автосервису.

Замена передней опоры двигателя ВАЗ 2109: как делается правильно

Однако все имеет свой срок при эксплуатации авто, материал резиновых опор стареет от естественного износа и тогда требуется обслуживание автомобиля, например замена подушек двигателя ваз 2109 . Помимо естественного «возрастного» износа детали существует еще и аварийный выход резиновых опор двигателя из строя. Это может быть последствием аварии, наезда на препятствие, попадание в открытый канализационный люк и др.

Замена подушек резиновых необходима в случаях: появления вибрации, стука при трогании машины и торможении, а также и резком ускорении, плохом включении передач. Помимо этого при проседании подушек двигателя становится трудновыполнимой операция по замене ремня ГРМ, так как просевший двигатель практически вплотную «подходит» к правому брызговику, что затрудняет снятие крышки ремня ГРМ и обслуживание двигателя автомобиля.

При сильном проседании двигателя нагружаются шрусы так называемые гранаты полуосей, так как меняется геометрия их работы, что ведет к заметному сокращению их ресурса. На многих машинах появляется плохо уловимый стук в районе кулисы, что связано с проседанием двигателя и задевания ползуна КПП за тело стабилизатора поперечной устойчивости.

Как видим, отслужившие свое резиновые опоры способны принести массу неприятностей владельцам автомобилей и потому замена подушек двигателя ваз 2109 должна выполняться в кратчайшие сроки. Если вовремя не заменить неисправные подушки движка, то могут выйти из строя детали гораздо большей стоимости.

Для выполнения работы потребуется смотровая яма или эстакада. Подъемник мы принципиально не рассматриваем, так как в гаражах наших автолюбителей он, как правило, отсутствуют. Также для выполнения работы потребуется: новая опора/подушки, таль или домкрат, набор торцовых головок и вороток, накидные ключи, трещотка, средство против ржавчины (при необходимости).

Сразу стоит оговориться при этом, что если требуется замена лишь передней подушки двигателя (балды), то эту работу можно выполнить без ямы на любой ровной площадке.

Схема работы по замене подушек двигателя автомобиля ваз 2109:

• Автомобиль «загоняется» на яму и страхуется надежными упорами.
• Снимается клемма с аккумуляторной батареи для безопасности выполнения работы.
• На двигатель заводится трос тали или ставится домкрат под поддон через деревянную поставку. Если заводится трос, то капот отрывается на максимально возможную высоту и ставится самодельный упор из любых подручных средств.
• Снимается защита двигателя.

Подушка двигателя ваз 2109 передняя «балда»

Перед началом работы надо обработать весь крепеж опор раствором против ржавчины, что облегчит сам процесс замены. При поднятии двигателя надо внимательно следить, чтобы не повредить элементы проводки или трубопроводов, выполняя эту работу не торопясь. Торцевой головкой «подрываются» все болты крепежа подушки и двигатель приподымается, далее работу удобнее всего выполнять воротком с трещоткой.

Начинать замену лучше всего с длинного болта, соединяющего кронштейн на поперечине кузова с опорой. Отдав гайку нужно попробовать вытащить болт, «поиграв» для этого туда-сюда, талью или домкратом. Как только будет «пойман» общий центр, болт выйдет от легкого усилия руки. Найдя это положение, оставляете болт в соединении и отдаете болты крепления подушки к блоку двигателя, после чего сняв все болты, снимаете старую опору.

Не забудьте пометить старую подушку (ее верх) любой отметкой, чтобы при установке новой резиновой опоры не «гадать» как ее правильно устанавливать.

Затем ставите новую резиновую опору, для начала лишь наживляя болты, чтобы везде все совпало, и затем затягиваете их, но не окончательно. После предварительной затяжки отпускаете натяжение троса тали или опускаете домкрат и производите окончательную затяжку болтов. Болты перед сборкой очищаете (если есть следы ржавчины, то щеткой по металлу) и слегка смазываете резьбу любой консистентной смазкой, например Литол-24 или графитной смазкой.

Боковая опора двигателя ваз 2109

В начале КПП коробка зацепляется тросом тали или поддомкрачивается для страховки.

Особенности опор двигателя на автомобиль ВАЗ 2109

При разработке конструкций подушек для уменьшения вибраций силового агрегата производители руководствуются величинами нагрузок, которые воспринимают опоры. Эти устройства постоянно воспринимают нагрузки, которые периодически меняются.Одна действует когда автомобиль стоит — вес агрегата, при старте — другая. При движении авто назад подушки воспринимают отрицательные силы.

Резкое ускорение, неожиданное торможение, встреча с препятствием или попадание в выбоину колеса вызывают действие отрицательных сил. Погасить их должны установленные задние, передние и боковые опоры.Для изготовления элементов берут натуральный каучук, резина высокого сорта марки СКИ-3, высококачественная сталь и специальный клей. От (-45) до (+70) градусов по Цельсию могут выдержать подушки для двигателя.

Это указывает на то, что для ВАЗ 2109 подушка двигателя боковая левая и правая, передние и задние должны использоваться только выпускаемые заводом-изготовителем. В этом случае они будут соответствовать всем требованиям технологии изготовления, поставляются в специализированные магазины.Владельцы автомобилей должны приобретать изделия у надежных поставщиков, хорошо зарекомендовавших себя и имеющих хорошие отзывы от покупателей.

Факторы, влияющие на замену подушек под двигатель ВАЗ 2109

Все, выпускаемые изделия имеют гарантийный срок, после которого они могут выйти со строя. Это касается и опор под силовой агрегат автомобиля ВАЗ 2109.Идет естественное старение резины, она может потрескаться от долгого использования. Помимо этого бывают и механические поломки, связанные с последствиями аварии, неожиданным столкновением с препятствием, встречей на пути с канализационным люком и многими другими причинами.

Особенности подушек

На автомобилях «Лада-2109» используются подушки, функционирование которых имеет следующие особенности:

1. Существует очень много конструкций опор, они способны снизить уровень вибраций, поэтому при производстве принимаются во внимание все значения нагрузок, которые воздействуют на них.
2. Компоненты эти постоянно находятся под действием нагрузки, причём направление и величина их изменяется многократно.
3. Единственная постоянная нагрузка — это масса самого двигателя. Но во время начала движения возникают еще несколько других сил, действующих в разных направлениях.
4. При движении задним ходом на подушки воздействуют те же самые силы, что и при старте, но они направлены в другую сторону.

Во время резкого ускорения, при торможении, езде по неровностям, обязательно воздействует множество сил на опоры мотора. При изготовлении подушек для автомобилей «Лада-2109» используется только натуральный каучук, а также резина высоких сортов. Кроме резиновых элементов, опоры состоят из стальных каркасов и сверхпрочного клея. Работают они при температурах -40. +70 градусов.

Когда нужно менять подушки двигателя ВАЗ 2109?

— Вибрации кузова.- Стука, возникающего при старте машины или ее торможении, затрудненном переключении передач или неожиданном ускорении.- Замена ремня ГРМ сопровождается большими трудностями. Это связано с тем, что к правому брызговику почти вплотную «подходит» просевший двигатель, и он может помешать удалить крышку ремня ГРМ, а обслуживание мотора будет затруднено.- От сильного проседания агрегата увеличиваются нагрузки на ШРУСы. На них может измениться геометрия работы, что сократит ресурс конструкций.- Появление в районе кулисы чуть уловимого стука. Это происходит из-за проседания двигателя.- В этом случае ползун КПП может начать задевать за наружную поверхность стабилизатора поперечной устойчивости.- В том случае, когда замена подушки двигателя на ВАЗ 2109 будет произведена не своевременно, то цена дальнейшего ремонта значительно повысится.

Замена подушек двигателя

• Двигатель вывешивается с помощью специального кронштейна. Он устанавливается в местах болтового соединения передних крыльев.
• Каждая из подушек меняется поочередно. Желательно сначала осуществлять замену задней, а только потом передней подушки. Если нет возможности воспользоваться кронштейном, то можно прибегнуть к помощи обычного домкрата. Он устанавливается под поддон двигателя.
• Откручиваем крепления подушки двигателя. И производим замену изношенной детали на новую.

В случае, если установка новой детали произошла не должным образом, то при запуске двигателя будет шум, связанный с повышенной вибрацией двигателя. Поэтому нужно будет отрегулировать поставленные подушки по высоте и, если необходимо, продольно. Эта корректировка необходима для того, чтобы детали двигателя не касались элементов кузова.

Таким образом, замена подушек двигателя не представляет собой ничего сложного. Стоит отметить, что производить замену необходимо незамедлительно, как только появился характерный гул и шум в автотранспорте. Стоимость данных деталей имеет обширный ценовой разбег, так как цена зависит, в первую очередь, от страны-изготовителя. По понятным причинам детали российского производства значительно дешевле своих иностранных прототипов. Это не означает, что отечественные изготовители производят детали низкого качества, отнюдь. Не стоит забывать, что цена той же немецкой или японской запчасти зачастую выше лишь из-за дорогостоящей транспортировки. Российские подушки двигателя можно назвать довольно износостойкими, потому как они изготавливаются с некоторым учетом местных дорог, а значит, отличаются большей прочностью.

Правила замены опор двигателя ВАЗ 2109

В автомобиле ВАЗ 2109 мотор крепится на три опоры: правую, которая крепится на кронштейн двигателя, левую и заднюю, фиксирующиеся на кронштейнах картера коробки передач. Инструкция предусматривает замену боковой подушки выполнять при снятом брызговике.

Для работы понадобятся:

— Новая боковая подушка.- Набор головок торцовых.- Таль или домкрат.- Накидные ключи.- Вороток.- Трещотка.- Средство для удаления, при необходимости, ржавчины.

Порядок работ:

Совет: Разборку узла нужно начинать с удаления ржавчины со всех крепежных узлов, что поможет разобрать эти узлы.Нужно удалить брызговик.Откручивается накидным ключом на «17» гайка, фиксирующая опору к кузову.Совет: При откручивании болта его нужно удерживать от проворачивания таким же ключом.Вытаскивается болт.Откручивается головкой «на 17» три гайки крепящие кронштейн опоры на коробке передач, как показано на фото.Опора снимается.После того как выполнена замена подушки на ВАЗ 2109 сборку нужно выполнять в обратной последовательности.Как правильно выполняется замена подушки двигателя ВАЗ 2109 можно посмотреть на видео.

Замена

Теперь переходим к замене элементов. Делать это своими руками или обращаться в автосервис, сугубо ваше личное решение.

Для ВАЗ 2109 предусмотрено использование трех опор:

• Передняя;
• Задняя;
• Левая боковая.

Про замену каждой из них следует рассказать отдельно, поскольку процессы отличаются между собой.

Замена задней подушки

1. Отыщите подходящее место для выполнения ремонта. Вам потребуется яма или эстакада.
2. Установите туда автомобиль, зафиксируйте его упорами, поставьте машину на ручной тормоз.
3. Отключите минусовую клемму от аккумуляторной батареи автомобиля.
4. С помощью накидного ключа на 17 открутите гайку, которая удерживает подушку на кузове.
5. Используя головку на 17, демонтируйте крепежные гайки кронштейна опор к коробке переключения передач. Всего их там 3 штуки.
6. Достаньте все болты, извлеките старую подушку двигателя.
7. Установите новый элемент мотора и выполните обратную сборку узла.

Демонтажные работы

Боковая левая подушка

Левый элемент

1. Обеспечьте себе наличие свободного доступа к днищу своего ВАЗ 2109.
2. Зафиксируйте автомобиль опорами и ручным тормозом.
3. Отключите минус от аккумулятора.
4. Снимите левый брызговик двигателя.
5. С помощью накидного ключа на 17 снимите гайку, которая удерживает подушку на кузове.
6. Головкой на 17 открутите 3 крепежные гайки кронштейна опоры, демонтировав их от коробки переключения передач.
7. Достав крепежные болты, замените изношенную опору двигателя на новую.
8. Проведите процедуру обратной сборки. Придерживайтесь строгой последовательности.

Замена передней подушки

Здесь соблюдайте все те же условия, которые были актуальны для предыдущих работ. То есть загоните машину на яму, поставьте опоры и обесточьте автомобиль путем снятия минусовой клеммы с АКБ.

1. С помощью накидного ключа на 17 снимается гайка, удерживающая подушку на кузове.
2. Ключом на 17 демонтируйте уже 4 крепежные гайки фиксации подушки к двигателю.
3. Достаньте резиновый элемент из проушины.
4. Поставьте на место старого узла новую опору.
5. Выполните обратную сборку узла.

При замене опор двигателя обязательно убедитесь, что новые подушки отвечают требованиям по качеству, размерам. Также рекомендуется перед установкой нового элемента тщательно зачищать посадочные места, что позволит продлить срок службы новых опор мотора.

Для замены не требуются особые навыки, специальные инструменты или особые условия. Потому зачастую владельцы ВАЗ 2109 меняют подушки своими собственными руками. Но если вы не уверены в свои силах, обратитесь к проверенному автосервису.

Замена опор двигателя ваз 2109

Замена подушек двигателя ваз 2109

делается при их износе. В итоге износа возникает излишняя вибрация
двигателя
при перегазовках и резком старте с места. В данном случае поначалу нужно зрительно удостоверится в их повреждении и в предстоящем принимать решение по подмене резинометаллических опор
двигателя.
Двигатель ваз 2109

имеет три опоры
двигателя
: заднюю, левую и переднюю опору. Рассмотрим последовательную их замену.

Замена задней опоры силового агрегата ваз 2109

Работу нужно выполнять с ямы или эстакады. Подоприте коробку передач, чтобы она не опустилась при снятии опоры. Головкой на 17 открутите 2 гайки крепления подушки к кузову автомобиля.

Немного опустите упор и при помощи ключа на 19 отпустите и открутите две гайки крепления кронштейна подушки

Извлеките болты и снимите подушку.

Установка производится в обратном порядке.

Замена левой подушки силового агрегата

опоры производится по причине ее износа, а также при снятии с автомобиля
двигателя или коробки передач. Работать также нужно на яме или эстакаде. Перед началом работ нужно снять левый брызговик двигателя
. Открутите двумя рожковыми ключами гайку на 17 болта крепления
подушки
к кузову автомобиля и вытащите болт.

Теперь при помощи трещотки с головкой на 17 открутите крепление подушки

к коробке передач.

Способы увеличения жесткости фиксации двигателя на кузове ВАЗ 2109

Чтобы замена подушки ваз 2109 не производилась часто, а жесткость силового агрегата увеличилась, устанавливают вместо штатной опоры более совершенную деталь, имеющую жесткий корпус и резиновую деталь внутри.

Максимально уменьшить перемещение мотора при торможении им, наезде на неровности на дорогах, резком старте автомобиля.С его помощью можно избежать самовыключения передачи.Увеличит ресурс в системе выпуска и приводе ведущих колес.Улучшить дизайн подкапотного пространства.Усилить жесткость мотора можно, установив дополнительно четвертую опору. Ее назначение соединить картер сцепления с поперечиной передней подвески ВАЗ 2109.При монтаже устройства необходимо установить новый кронштейн и найти место для модуля зажигания.Порядок работ включает в себя:Демонтаж ВП для свечей зажигания.Отсоединение разъемов проводов от модуля зажигания машины.Отсоединяется картер сцепления этого модуля от блока цилиндров.Отвинчиваются оставшиеся три гайки, фиксирующие модуль, который после этого удаляется.Модуль зажигания занимает другое место и ставится новый крепеж.На поперечину передней подвески крепится кронштейн для монтажа четвертой опоры.В отверстие, имеющееся на клеммном зажиме, устанавливается болт, ставится и наворачивается гайка первоначально на два витка.В проушину фиксации опоры вставляется нижняя головка штанги.Устанавливается болт в проушину и опору, закручивается гайка.Выполняется регулировка размера штанги до совпадения отверстий в картере сцепления и на верхней головке.ставится еще один болт.

Чтобы автомобиль пришел в движение, ему нужен двигатель. Данный агрегат устанавливается в передней части кузова (в большинстве случаев). Крепится он на подрамник либо на лонжероны. Однако вибрации, что отдает двигатель при работе, сильно отдаются на кузов. Чтобы их сгладить, его устанавливают посредством резиновых подушек. Они являются неким буфером. Со временем все резинотехнические изделия приходят в негодность. Не исключением являются и опоры ДВС. Что такое подушки двигателя, признаки неисправности и методы устранения – далее в нашей статье.

Характеристика

Что собой являет данная деталь? Подушка двигателя – это прокладка между элементами кузова и силовым агрегатом. Такая устанавливается на все без исключения автомобили. На советских «Жигулях» подушка представляла собой прочный кусок резины с крепежными элементами по двум сторонам. На более современных «девятках» и «восьмерках» (а впоследствии и всех ВАЗах с переднеприводной компоновкой) устанавливались уже полноценные резинометаллические опоры.

Так, силовой агрегат крепился на четырех подушках. Две из них находятся на коробке передач, а остальные – на двигателе. Во избежание излишних нагрузок коробка с мотором жестко закреплены. Любой перекос ведет за собой изменение геометрии первичного вала. В итоге вся вибрация сильно передается на рычаг коробки и саму трансмиссию.

Где находятся подушки? На двигателе данный элемент устанавливается с нескольких сторон:

• Передняя подушка. Крепится к передней балке силового агрегата.
• Задняя подушка. Устанавливается к переднему подрамнику. Располагается в районе днища.
• Правая опора. Находится сверху, у переднего лонжерона кузова.

Почему изнашивается?

Многие автомобилисты задаются этим вопросом. Признаки неисправности подушек двигателя могут быть разными. В первую очередь это связано с естественным износом, который возникает из-за вибраций. Ресурс данных элементов составляет порядка 150 тысяч километров. Чем сильнее вибрации, тем больше нагрузка на опору (особенно если в двигателе не работает один из цилиндров).

Если вы думаете, что ресурс напрямую зависит от километража, вы ошибаетесь. Подушка изнашивается даже тогда, когда автомобиль стоит в гараже. Со временем резина рассыхается. Появляются микротрещины. Еще один негативный фактор – это масло. Нужно вовремя менять сальники, дабы исключить подтеки.

Масло негативно влияет на ресурс подушки двигателя. Признаки неисправности ВАЗ 2110 могут заключаться и в манере езды. Так, при резком старте с пробуксовкой на опору возлагается колоссальная нагрузка.

Как определить быстро неисправность подушки двигателя?

Определить исправность элемента можно не открывая капот.

Во время движения вы заметите характерные признаки неисправности подушек двигателя:

• Появляются характерные стуки и щелчки при старте и торможении автомобиля (в передней части).
• При движении по неровной дороге на кузов передаются сильные удары.
• На холостых оборотах появляется излишняя вибрация.
• Удары отдаются на коробку передач при движении (особенно когда автомобиль едет по ямам).
• Сильная вибрация рулевого колеса на всех режимах работы двигателя.

Замена передней подушки ваз 2109: как делать правильно

Передняя подушка автомобиля ВАЗ 2109

Для уменьшения вибрации или даже устранения их на кузове автомобиля ВАЗ 2109, устанавливаются подушки под двигатель. Изготавливаются они из резины и служат еще и для уменьшения шума, возникающего при работе двигателя. Статья предлагает ознакомиться, каким образом выполняется на ВАЗ 2109 замена подушек двигателя. Для каждого автовладельца нужно иметь навыки выполнения этих работ своими руками.

Определяем состояние опор визуально

Не всегда вышеперечисленные признаки будут указывать именно на неисправность опор двигателя. Так, если наблюдаются удары в передней части кузова, нужно визуально осмотреть элемент. Где он находится, мы уже знаем. Итак, открываем капот и смотрим на состояние резинового буфера.

На нем не должно быть разрывов и трещин. Для лучшего удобства, рекомендуется использовать смотровую яму (особенно если это передняя и задняя опора). Подвигайте ее из стороны в сторону. Люфта между цилиндром и сайлентблоком быть не должно. Если это так, признаки неисправности подушек двигателя подтвердились. Деталь подлежит замене.

Как поменять своими руками?

Для этого вам понадобится набор инструментов (головки и рожковые ключи), домкрат и ремонтные подставки (поскольку двигатель будет находится «на весу»). Итак, поддомкрачиваем автомобиль с правой стороны. Подвешиваем мотор на цепи. Откручиваем болты (всего их 3), что крепят опору к двигателю и кузову. Далее снимаем кронштейны и вынимаем элемент наружу. Устанавливаем новую деталь на место .

Для замены задней опоры поддомкрачиваем кузов с левой стороны. Однако, в отличие от предыдущего случая, нам придется подвесить и коробку передач. Используем деревянную подложку, дабы не повредить поддон. Откручиваем болты крепления подушки и достаем ее наружу. На место старой устанавливаем новую и производим сборку в обратной последовательности.

Что влияет на замену

Есть два основных фактора, которые вынуждают автомобилистов выполнять замену подушек.

1. Естественный износ. У каждой подушки есть свой эксплуатационный срок, превзойти который — большая редкость. Зачастую они его не отрабатывают по второй причине.
2. Механические воздействия, приводящие к поломкам. Это наши дороги, выбоины, аварии, наезды на люки, столкновения и пр.

Когда требуется замена

Есть несколько факторов, которые вам следует знать относительно замены компонентов двигателя.

Ситуация

Особенности

Почувствовав вибрацию кузова, следует обязательно проверить состояние опор. Такой эффект может быть вызван различными причинами, но подушки — одна из основных

Замена ремня ГРМ

При замене ремня удалить его крышку бывает очень сложно, поскольку к правому брызговику переднего колеса практически вплотную прижат двигатель. Приходится снимать подушку, чтобы полноценно провести ремонтные мероприятия

Двигатель проседает, нагружает ШРУСы

Из-за воздействия массы двигателя на ШРУСы у них меняется геометрия, что приводит к существенному снижению эксплуатационного срока элементов. Ресурс сокращается, приходится выполнять замену раньше положенного срока

В районе кулисы наблюдается стук

Он может быть едва заметным. Но его наличие говорит о том, что двигатель просел. Следовательно, опоры не отрабатывают должным образом, и им требуется замена

Если своевременно не выполнить замену опор, это приведет к более серьезным последствиям и дорогому устранению поломки. Потому лучше заменить подушки при обнаружении первичных признаков износа. Для этого дополнительно рекомендуем проводить периодический осмотр узла.

Теперь переходим к замене элементов. Делать это своими руками или обращаться в автосервис, сугубо ваше личное решение.

Для ВАЗ 2109 предусмотрено использование трех опор:

• Передняя;
• Задняя;
• Левая боковая.

Про замену каждой из них следует рассказать отдельно, поскольку процессы отличаются между собой.

Замена задней подушки

1. Отыщите подходящее место для выполнения ремонта. Вам потребуется яма или эстакада.
2. Установите туда автомобиль, зафиксируйте его упорами, поставьте машину на ручной тормоз.
3. Отключите минусовую клемму от аккумуляторной батареи автомобиля.
4. С помощью накидного ключа на 17 открутите гайку, которая удерживает подушку на кузове.
5. Используя головку на 17, демонтируйте крепежные гайки кронштейна опор к коробке переключения передач. Всего их там 3 штуки.
6. Достаньте все болты, извлеките старую подушку двигателя.
7. Установите новый элемент мотора и выполните обратную сборку узла.

Боковая левая подушка

1. Обеспечьте себе наличие свободного доступа к днищу своего ВАЗ 2109.
2. Зафиксируйте автомобиль опорами и ручным тормозом.
3. Отключите минус от аккумулятора.
4. Снимите левый брызговик двигателя.
5. С помощью накидного ключа на 17 снимите гайку, которая удерживает подушку на кузове.
6. Головкой на 17 открутите 3 крепежные гайки кронштейна опоры, демонтировав их от коробки переключения передач.
7. Достав крепежные болты, замените изношенную опору двигателя на новую.
8. Проведите процедуру обратной сборки. Придерживайтесь строгой последовательности.

Замена передней подушки

Здесь соблюдайте все те же условия, которые были актуальны для предыдущих работ. То есть загоните машину на яму, поставьте опоры и обесточьте автомобиль путем снятия минусовой клеммы с АКБ.

1. С помощью накидного ключа на 17 снимается гайка, удерживающая подушку на кузове.
2. Ключом на 17 демонтируйте уже 4 крепежные гайки фиксации подушки к двигателю.
3. Достаньте резиновый элемент из проушины.
4. Поставьте на место старого узла новую опору.
5. Выполните обратную сборку узла.

Полезные советы

Автомобилисты рекомендуют производить замену опоры в теплую погоду. Зимой подушка сильно «дубеет», и снять ее можно только после предварительного нагрева (это фен либо паяльная лампа). Если опора не выходит, рекомендуется использовать смазку типа ВД-40 либо ее аналог от . Обычная смазка для этого не подойдет.

Нередко в полость старой подушки попадают пыль и влага, вследствие чего на цилиндре возникают коррозионные процессы. Снять подушку не представляется возможным. Если вы меняете заднюю опору, учитывайте направление, указанное стрелкой на детали. Она должна устанавливаться по ходу движения автомобиля. В противном случае есть риск, что элемент не выдержит нагрузок и оборвется.

Замена подушек на ВАЗ 2108 — 2115 (переднеприводные автомобили)

Во время работы двигатель создает непрерывные колебания, которые передаются на ходовую часть и кузов автомобиля. За счет этого многие детали и узлы подвергаются повышенному износу, что может привести к аварийной ситуации на дороге. Поэтому в моторном отсеке машины предусмотрены специальные амортизационные подушки, способные гасить вибрацию мотора на любых оборотах.

Что такое подушка двигателя?

Подушкой ДВС называют механизм, состоящий из плотной резиновой прослойки и двух стальных крепежных элементов, расположенных по обе стороны от нее. При бережной эксплуатации такая деталь способна выдерживать до 500 тыс. км пробега. А повышают уровень износа подушки четыре основных фактора:

• Слишком жесткая подвеска машины (во время езды вибрация от дорожного покрытия передается на ходовую часть автомобиля, где она гасится за счет амортизаторов и колесных покрышек. Если амортизаторы имеют слабых ход, то все удары будут приходиться на кузов, усиливая нагрузку на подушки ДВС. Аналогичный эффект наблюдается при установке низкопрофильной резины);
• Конструкция мотора (на рядном блоке поршневая группа движется в одном направлении, под одинаковым углом, создавая определенный баланс по время работы ДВС. А на V-образном моторе поршни движутся в противоположные стороны, что создает очень сильную вибрацию в подкапотном отсеке);
• Манера вождения (в статичном положении вес двигателя равномерно распределяется на все подушки. А при резком ускорении или торможении центр тяжести ДВС смешается, увеличивая нагрузку на одну конкретную опору);
• Качество дорожного покрытия (во время удара колеса об яму, камень, бордюр и другие препятствия создается настолько сильная вибрация, что ходовая часть не способна гасить ее в полной мере. А потому колебания передаются на кузов машины, воздействуя на опорные подушки).

Несвоевременная замена амортизационных опор двигателя запросто может привести к аварийной ситуации на дороге. Поэтому проверять состояние подушек нужно при первых симптомах их износа:

• Ощутимая тряска в салоне автомобиля (дискомфорт ощущается не только при движении машины, но и при работе ДВС вхолостую);
• Появление крена машины (при выходе из строя одной из подушек мотор будет крениться в сторону, за счет чего удержать автомобиль на дороге станет очень трудно).

Если своевременно не заменить одну поломанную опору, то оставшиеся детали тоже стремительно выйдут из строя.

Порядок замены подушек на ВАЗ 2108-2115

Модельный ряд ВАЗ 2108-2115 включает в себя только переднеприводные авто, с рядным четырехцилиндровым блоком. Для такого технического оснащения машины конструкция предусматривает четыре амортизационных опоры:

• Передняя (расположена перед мотором, с точкой крепления на подрамнике);
• Боковые: левая и правая (находятся по обеим сторонам от ДВС, между блоком и лонжеронами);
• Задняя (устанавливается в зоне соединения коробки передач с двигателем. Точка крепления расположена на подрамнике).

Все четыре подушки имеют одинаковую конструкцию. Но процесс их демонтажа будет отличаться. А начинать следует с боковых опор:

1. Из моторного отсека извлекаются все защитные накладки, ограничивающие доступ к самим деталям;
2. Машина вывешивается на двух домкратах (основной домкрат устанавливается под поддон картера, а вспомогательный – под коробку передач. На месте соприкосновения домкрата с узлами автомобиля подкладывается деревянный брусок, чтобы не повредить поддон или кожух КПП);
3. На месте соединения опоры с лонжероном находится крепежный болт. Его нужно демонтировать, используя накидной ключ, с головкой на 17;
4. Тем самым ключом извлекаются четыре болта, отвечающих за крепление подушки ДВС к блоку;
5. Отсоединенную опору необходимо сжать, чтобы шпильки на ее корпусе вышли из крепежных отверстий блока (вместо демонтированной детали следует поставить временный упор, чтобы вес мотора не переместился на три оставшиеся подушки).

Используя приведенный алгоритм нужно снять вторую боковую и переднюю опоры. А далее переходим к задней подушке. Ее демонтаж осуществляется так:

1. Используя гаечный ключ с головкой на 17 необходимо отвернуть крепежный болт, расположенный на задней части моторного блока;
2. Четыре гайки, отвечающие за соединение подушки с подрамником отвинчиваются ключом на 13;
3. Следующими изымаются две дополнительные крепежные гайки на коробке передач;
4. Чтобы вынуть освободившуюся опору из гнезда, достаточно приподнять поперечину задней подвески мотора, и увести ее в левую сторону.

Оценив визуально состояние каждой из опор (на наличие трещин, сколов или разрывов) можно производить их сборку в обратном порядке. Крепежные гайки и болты во время монтажа подушек завинчиваются до упора только после того, как автомобиль снимается с обоих домкратов. До этого момента их достаточно слегка подтянуть.

Замена подушек на ВАЗ 2108 — 2115 (переднеприводные автомобили)

Во время работы двигатель создает непрерывные колебания, которые передаются на ходовую часть и кузов автомобиля. За счет этого многие детали и узлы подвергаются повышенному износу, что может привести к аварийной ситуации на дороге. Поэтому в моторном отсеке машины предусмотрены специальные амортизационные подушки, способные гасить вибрацию мотора на любых оборотах.

Что такое подушка двигателя?

Подушкой ДВС называют механизм, состоящий из плотной резиновой прослойки и двух стальных крепежных элементов, расположенных по обе стороны от нее. При бережной эксплуатации такая деталь способна выдерживать до 500 тыс. км пробега. А повышают уровень износа подушки четыре основных фактора:

• Слишком жесткая подвеска машины (во время езды вибрация от дорожного покрытия передается на ходовую часть автомобиля, где она гасится за счет амортизаторов и колесных покрышек. Если амортизаторы имеют слабых ход, то все удары будут приходиться на кузов, усиливая нагрузку на подушки ДВС. Аналогичный эффект наблюдается при установке низкопрофильной резины);
• Конструкция мотора (на рядном блоке поршневая группа движется в одном направлении, под одинаковым углом, создавая определенный баланс по время работы ДВС. А на V-образном моторе поршни движутся в противоположные стороны, что создает очень сильную вибрацию в подкапотном отсеке);
• Манера вождения (в статичном положении вес двигателя равномерно распределяется на все подушки. А при резком ускорении или торможении центр тяжести ДВС смешается, увеличивая нагрузку на одну конкретную опору);
• Качество дорожного покрытия (во время удара колеса об яму, камень, бордюр и другие препятствия создается настолько сильная вибрация, что ходовая часть не способна гасить ее в полной мере. А потому колебания передаются на кузов машины, воздействуя на опорные подушки).

Несвоевременная замена амортизационных опор двигателя запросто может привести к аварийной ситуации на дороге. Поэтому проверять состояние подушек нужно при первых симптомах их износа:

• Ощутимая тряска в салоне автомобиля (дискомфорт ощущается не только при движении машины, но и при работе ДВС вхолостую);
• Появление крена машины (при выходе из строя одной из подушек мотор будет крениться в сторону, за счет чего удержать автомобиль на дороге станет очень трудно).

Если своевременно не заменить одну поломанную опору, то оставшиеся детали тоже стремительно выйдут из строя.

Порядок замены подушек на ВАЗ 2108-2115

Модельный ряд ВАЗ 2108-2115 включает в себя только переднеприводные авто, с рядным четырехцилиндровым блоком. Для такого технического оснащения машины конструкция предусматривает четыре амортизационных опоры:

• Передняя (расположена перед мотором, с точкой крепления на подрамнике);
• Боковые: левая и правая (находятся по обеим сторонам от ДВС, между блоком и лонжеронами);
• Задняя (устанавливается в зоне соединения коробки передач с двигателем. Точка крепления расположена на подрамнике).

Все четыре подушки имеют одинаковую конструкцию. Но процесс их демонтажа будет отличаться. А начинать следует с боковых опор:

1. Из моторного отсека извлекаются все защитные накладки, ограничивающие доступ к самим деталям;
2. Машина вывешивается на двух домкратах (основной домкрат устанавливается под поддон картера, а вспомогательный – под коробку передач. На месте соприкосновения домкрата с узлами автомобиля подкладывается деревянный брусок, чтобы не повредить поддон или кожух КПП);
3. На месте соединения опоры с лонжероном находится крепежный болт. Его нужно демонтировать, используя накидной ключ, с головкой на 17;
4. Тем самым ключом извлекаются четыре болта, отвечающих за крепление подушки ДВС к блоку;
5. Отсоединенную опору необходимо сжать, чтобы шпильки на ее корпусе вышли из крепежных отверстий блока (вместо демонтированной детали следует поставить временный упор, чтобы вес мотора не переместился на три оставшиеся подушки).

Используя приведенный алгоритм нужно снять вторую боковую и переднюю опоры. А далее переходим к задней подушке. Ее демонтаж осуществляется так:

1. Используя гаечный ключ с головкой на 17 необходимо отвернуть крепежный болт, расположенный на задней части моторного блока;
2. Четыре гайки, отвечающие за соединение подушки с подрамником отвинчиваются ключом на 13;
3. Следующими изымаются две дополнительные крепежные гайки на коробке передач;
4. Чтобы вынуть освободившуюся опору из гнезда, достаточно приподнять поперечину задней подвески мотора, и увести ее в левую сторону.

Оценив визуально состояние каждой из опор (на наличие трещин, сколов или разрывов) можно производить их сборку в обратном порядке. Крепежные гайки и болты во время монтажа подушек завинчиваются до упора только после того, как автомобиль снимается с обоих домкратов. До этого момента их достаточно слегка подтянуть.
