Катушка зажигания – устройство и принцип работы
Катушка зажигания (или модуль зажигания) – элемент системы зажигания автомобиля, который преобразует низковольтное напряжение бортовой сети в высоковольтный импульс. Высокое напряжение, возникающее в катушке зажигания, вызывает образование искры между электродами свечи зажигания и обеспечивает воспламенение топливно-воздушной смеси.
Устройство катушки зажигания
Катушка зажигания представляет собой трансформатор с двумя обмотками: первичной и вторичной, внутри которых находится стальной сердечник, а снаружи – изолированный корпус.
Первичная обмотка состоит из толстого медного изолированного провода и насчитывает от 100 до 150 витков. Обмотка имеет выводы 12 вольт.
Вторичная обмотка, как правило, располагается снаружи первичной. Она состоит из 15000-30000 витков тонкой медной проволоки. Такая система характерна как для модуля зажигания, для катушки зажигания сдвоенного типа, так и для индивидуальной катушки. Во вторичной обмотке создается импульсное напряжение до 35 000 вольт, которое и подается к свечам зажигания.
Катушка зажигания автомобиля масляного типа заполняется трансформаторным маслом, которое предохраняет ее от нагрева.
Принцип действия катушки зажигания
В первичную обмотку катушки подается низковольтное напряжение, которое создает магнитное поле. Время от времени это напряжение отсекается прерывателем, вызывая резкое сокращение магнитного поля и образования в витках катушек электродвижущей силы (ЭДС).
Согласно физическому закону электромагнитной индукции, величина образующейся таким образом ЭДС прямо пропорциональна количеству витков обмотки контура. Поэтому во вторичной катушке с большим количеством витков образуется импульс высокого напряжения, который по высоковольтным проводам (не применимо к индивидуальной катушке зажигания, установленной прямо на свечу) подается к свече зажигания. Благодаря импульсу, передаваемому катушкой, между электродами свечи зажигания образуется искра, которая воспламеняет топливно-воздушную смесь.
В устаревших моделях автомобилей напряжение от катушки зажигания подавалось ко всем свечам с помощью распределителя зажигания. Такая схема оказалась недостаточно надежной, поэтому катушки зажигания (их ещё называют свечными) современного автомобиля объединены в систему и распределены по одной на каждую свечу.
Виды катушек зажигания автомобиля
• Общая катушка зажигания используется в системах зажигания с распределителем или без него. Ее конструкция описана выше: первичная обмотка располагается снаружи вторичной, внутри которой находится сердечник. Катушки с сердечником заключены в стальной корпус. Импульс от вторичной обмотки подается на свечи зажигания.
Общая катушка зажигания
• Индивидуальная катушка зажигания используется в системах прямого электронного зажигания. В отличие от общей конструкции, в индивидуальных катушках первичная обмотка находится внутри вторичной. Индивидуальная катушка устанавливается непосредственно на свечу зажигания, поэтому высоковольтный импульс передается практически без потери мощности.
Индивидуальная катушка зажигания
Рекомендации по эксплуатации модулей зажигания
1. Не оставляйте включенным зажигание без запуска двигателя на долгое время. Это существенно сокращает срок службы катушек зажигания.
2. Найдите время для очистки и проверки состояния катушки. Убедитесь в том, что крепления проводов в порядке, особенно важно проверить высоковольтный провод. Убедитесь также, что на корпус или внутрь его не попадает вода.
3. Не отсоединяйте высоковольтный провод от катушки голыми руками при включенном зажигании.
Катушки зажигания: энергия для рождения искр
Воспламенение топливно-воздушной смеси в камере сгорания бензинового двигателя производится с помощью искры, проскакивающей между электродами свечи. Электрический импульс, необходимый для возникновения искры, создается с помощью довольно простого устройства — катушки зажигания. Об этом компоненте системы зажигания пойдет речь в данной статье.
Назначение катушки зажигания
Воспламенение топливно-воздушной смеси в камере сгорания бензинового двигателя производится с помощью электрической искры, генерируемой свечой зажигания. Однако создать искру достаточной силы довольно трудно, ведь бензин в смеси с воздухом — это неплохой диэлектрик, и даже короткому искровому пробою в нем возникнуть нелегко. Решить задачу можно только подачей на свечу мощного электрического импульса с напряжением в десятки тысяч вольт. А где в автомобиле взять такое напряжение, пусть даже и на короткие доли секунды?
Эта проблема решается с помощью специального устройства — катушки зажигания, или бобины. Катушка зажигания — это компонент системы зажигания автомобиля, преобразующий постоянный ток низкого напряжения (6, 12 или 24 вольта в зависимости от типа транспортного средства) от аккумулятора или генератора в короткий электрический импульс с напряжением до 35 000 вольт. Импульс от катушки подается на свечу зажигания, в ее искровом промежутке возникает искра, чем достигается поставленная цель — воспламенение топливно-воздушной смеси.
На сегодняшний день катушки зажигания применяются практически на всех автомобилях с бензиновыми двигателями или с моторами, работающими на газе. Бобины с одинаковым успехом используются как в системах зажигания традиционных схем (контактных с трамблёром, бесконтактных на тиристорах), так и в современных электронных системах зажигания. Потому что более простого, надежного и эффективного способа создать высоковольтный электрический импульс не существует.
Катушка зажигания HYUNDAI Solaris (10-),i20,i30 KIA Ceed,Rio (11-) (1.4/1.6) OE
Катушка зажигания ГАЗ-3302,УАЗ ЕВРО-3 на свечу СОАТЭ
Катушка зажигания HYUNDAI Solaris (17) KIA Rio (17-) OE
Катушка зажигания VOLVO C70,S60,S80,XC70,XC90 MEGAPOWER
Катушка зажигания MERCEDES C (W203,W204),E (W211,W212),Sprinter (W906) MEGAPOWER
Катушка зажигания MAZDA 3 (04-09) (1.6/2.0) MEGAPOWER
Катушка зажигания PEUGEOT 207,308,Partner CITROEN Berlingo,C3,C4 OE
Катушка зажигания VW AUDI SEAT SKODA (FSI/TFSI) OE
Катушка зажигания VW AUDI MERCEDES MEGAPOWER
Катушка зажигания OPEL Astra H,Corsa D,Vectra C,Zafira B (1.6/1.8) MEGAPOWER
Устройство и принцип действия катушки зажигания
Катушка имеет довольно простое устройство. В ней имеется две цилиндрических обмотки: первичная, содержащая 100-150 витков провода большого сечения, и вторичная, содержащая несколько тысяч витков (до 30 000) провода малого сечения. Причем витки первичной обмотки расположены поверх витков вторичной обмотки. Внутри обмоток находится металлический сердечник.
Вся эта конструкция помещена в цилиндрический корпус из диэлектрика, крышка корпуса выполнена несъемной, а внутренний объем обычно заполнен трансформаторным маслом (оно обеспечивает охлаждение катушек во время работы). На крышке находится несколько контактов (обычно три): центральная клемма, с которой снимается высокое напряжение, и две боковых клеммы, на которые подается ток низкого напряжения.
В основе работы катушки зажигания лежит явление электромагнитной индукции. В сущности, катушка — это повышающий трансформатор, на первичную обмотку которого подается ток низкого напряжения, а со вторичной снимается ток высокого напряжения. Но в катушке, в отличие от обычных трансформаторов, производится преобразование коротких импульсов электрического тока, и на выходе, соответственно, также получаются электрические импульсы.
Однако, как известно, трансформатор может работать только с переменным током, а в автомобилях используется ток постоянный. Мало того, через первичную обмотку катушки также протекает постоянный ток, а значит, во вторичной обмотке ток возникнуть не может. Нет ли здесь противоречия? На самом деле все просто: катушка зажигания работает совместно с прерывателем — устройством, которое обеспечивает пульсацию постоянного тока, и подает на первичную обмотку достаточно короткие электрические импульсы. Импульс, проходя по первичной обмотке, за счет электромагнитной индукции также возбуждает во вторичной обмотке импульс. Причем пиковое напряжение электрического импульса во вторичной обмотке будет во столько же раз больше напряжения в первичной обмотке, во сколько больше витков во вторичной обмотке по отношению к первичной.
Важно отметить, что преобразование тока происходит именно в момент размыкания прерывателя, то есть — в момент отсоединения первичной обмотки катушки от аккумулятора или генератора. Напряжение в этот момент падает не моментально, а в течение некоторого (очень короткого) промежутка времени, и за это время во вторичной обмотке, за счет изменения тока в первичной обмотке, индуцируется ток высокого напряжения — этот импульс и подается на свечу зажигания.
Так как в катушке действует закон сохранения, то мощность тока во вторичной обмотке почти равна (на деле — чуть меньше) мощности тока в первичной обмотке. Это значит, что электрический импульс на выходе имеет высокое напряжение, но малый ток, а в первичной обмотке все ровно наоборот. Именно поэтому первичная обмотка выполняется из провода большого сечения (так как по ней протекают токи в десятки ампер), а вторичная обмотка — из очень тонкого провода (токи во вторичной обмотке не превышают единицы микроампер).
Часто в катушках зажигания предусмотрено добавочное сопротивление (резистор), включенное последовательно с первичной обмоткой. Этот резистор изготавливается из сплава, электрическое сопротивление которого изменяется в зависимости от температуры: при нагревании сопротивление увеличивается, при охлаждении — уменьшается. Добавочное сопротивление необходимо для защиты катушки на малых оборотах двигателя.
Дело в том, что при малых оборотах через первичную обмотку катушки постоянный ток проходит на протяжении довольно длительного времени, а это приводит к усиленному нагреву провода и негативно сказывается на сердечнике. Поэтому на малых оборотах резистор нагревается, его сопротивление повышается, а это приводит к снижению тока в первичной обмотке — так исключается перегрев. При повышении оборотов температура падает, сопротивление резистора снижается, и через первичную обмотку проходит более высокий ток. Во время запуска двигателя сопротивление шунтируется (то есть, замыкается проводом), и не оказывает влияния на систему зажигания.
Классификация и схемы подключения катушек зажигания
Все катушки зажигания устроены одинаково, однако существует несколько схем включения катушек в систему зажигания, и катушки, используемые в каждой схеме, имеют свои особенности. Всего можно выделить три типа катушек зажигания:
— Общая;
— Индивидуальная;
— Сдвоенная (двухвыводная или двухискровая), и ее вариант — четырехвыводная катушка.
Общая катушка зажигания. Это наиболее простой и исторически первый вариант. При такой схеме в автомобиле есть только одна катушка зажигания, вырабатываемые ею высоковольтные импульсы распределяются по свечам зажигания с помощью трамблёра или иного распределительного устройства. Данная схема широко применяется в контактной, бесконтактной и электронной системах зажигания.
Индивидуальная катушка зажигания. Это современный вариант, который находит все большее применение. В данной схеме в паре с каждой свечой зажигания работает своя катушка, чем достигается наилучшее согласование фаз газораспределения и воспламенения горючей смеси. Индивидуальные катушки конструктивно отличаются от общих, но принцип действия их одинаков. Данные катушки применяются в электронной системе зажигания. Часто такие катушки называют катушками карандашного типа (COP).
Сдвоенные (двухискровые) катушки зажигания. Как понятно из названия, эти катушки сдвоены, они позволяют получить сразу две искры в двух цилиндрах. Данные катушки иногда используются в двухтактных мотоциклетных и двухцилиндровых двигателях, такое решение позволяет избавиться от трамблёра и значительно упросить систему зажигания. Существует вариант сдвоенной катушки — счетверенная, она позволяет получить сразу четыре искры. В системах зажигания со сдвоенными (и с четверенными) катушками искры синхронно образуются в обоих цилиндрах, однако воспламенение горючей смеси происходит только в одном из них, так как второй в этот момент находится в НМТ, и воспламеняться там просто нечему.
Признаки неисправности катушки зажигания
Катушка является одним из основных компонентов системы зажигания, поэтому ее выход из строя сразу сказывается на работе двигателя. Наиболее часто поломка катушек проявляется следующим образом:
— В двигателях с общей катушкой — сложный запуск двигателя, нестабильная работа двигателя (пропуски зажигания);
— В двигателях с индивидуальными катушками — «троение» двигателя, пропуски зажигания в каком-либо из цилиндров;
— В двигателях со сдвоенными катушками — «троение», пропуски зажигания сразу в двух цилиндрах, работающих от одной катушки.
В современных двигателях, оснащенных системой самодиагностики, при неисправности катушки зажигания на приборной панели загорается индикатор «Check engine». В этом случае сканером можно легко определить код неисправности, и выяснить, какая именно катушка вышла из строя.
Однако данные признаки могут говорить о неисправности любых других компонентов системы зажигания, топливной системы и цилиндропоршневой группы. В частности, пропуски зажигания могут возникать из-за неисправностей свечей зажигания, высоковольтных проводов и трамблёра, а также из-за отсутствия необходимой степени компрессии в цилиндре. В инжекторных двигателях проблемы могут возникать из-за загрязнения или выхода из строя топливных форсунок.
Поэтому при возникновении неполадок в работе двигателя необходимо произвести диагностику катушек зажигания. В двигателях, не оснащенных системой самодиагностики, можно выполнить несколько простых действий:
— Выявить неисправную катушку — на работающем двигателе попеременно отсоединять высоковольтные провода от свечей зажигания. Если после снятия колпачка со свечи двигатель начинает работать хуже, то катушка данной свечи исправна, если же после снятия колпачка работа мотора не изменилась проблема в катушке данной свечи;
— Проверить сопротивление обмоток катушки. В рабочей катушке сопротивление первичной обмотки лежит в пределах 3-3,5 Ом, вторичной обмотки — в пределах 5-9 кОм. Слишком низкое сопротивление обмотки, особенно вторичной, свидетельствует о коротком замыкании внутри катушки. Имеет смысл проверять сопротивление всех катушек, так выявить неисправную катушку проще всего;
— Проверить свечу зажигания и высоковольтный провод, чтобы убедиться, что проблема заключается именно в катушке зажигания.
Неисправную катушку зажигания необходимо заменить, так как длительная работа двигателя с такой катушкой чревата различными проблемами, в том числе повышенным расходом топлива, повышенными вибрациями и даже повреждением каталитического нейтрализатора. Заменить катушку в большинстве моторов, особенно на российских автомобилях, несложно и не составит труда автомобилисту.
29 Июня Пила циркулярная электрическая: быстрая и качественная резка древесины
Для распиловки древесины самое широкое распространение получил простой механизированный инструмент — циркулярная пила. Все о том, что такое циркулярная (дисковая) пила, каких типов бывает этот инструмент, как он устроен и работает, а также о правильном подборе и эксплуатации пил — читайте в статье.
22 Июня АКБ: подбор, установка, эксплуатация, техника безопасности
Выбор, замена и обслуживание автомобильного аккумулятора — дело несложное, но требующее определенных знаний и навыков. Вопросы правильного побора АКБ для транспортного средства, его монтажа, правильной и безопасной эксплуатации, а также его технического обслуживания подробно рассмотрены в материале.
15 Июня АКБ: типы, устройство и принцип работы аккумуляторов
Одной из основ электросистем современных автомобилей и иной техники являются источники постоянного тока для работы электростартеров — аккумуляторные батареи. Все об аккумуляторных батареях (АКБ), их существующих сегодня типах, конструкции и заложенных в основе их работы принципах — читайте в статье.
8 Июня Маяк проблесковый: свет предупреждает об опасности
Многие транспортные средства оснащаются специальными светосигнальными устройствами для привлечения внимания и предупреждения об опасности — проблесковыми маяками. О том, что такое проблесковый маяк, как он устроен и работает, а также о правилах его применения, покупке и установке — читайте в статье.
30 Ноября 2022 MEGAPOWER: фильтруем лишнее
Фильтры для легковых автомобилей MEGAPOWER — качественные расходники по оптимальной цене.
25 Августа 2022 Пистолет для подкачки шин с манометром: накачка шин для любителей и профессионалов
Одна из самых частых операций по обслуживанию автомобиля — подкачка шин. Для удобства выполнения этой работы созданы специальные приспособления — пистолеты для подкачки шин с манометром. Все об этих пистолетах, их типах, устройстве, характеристиках и применяемости подробно рассказано в данной статье.
11 Августа 2022 Нагнетатель смазки (солидолонагнетатель): незаменимое оборудование для заправки механизмов консистентной смазкой
Многие узлы автотракторной, сельскохозяйственной и иной техники, а также станков и разнообразного оборудования требуют регулярного наполнения консистентными смазками высокой вязкости. Наиболее эффективно эта работа выполняется специальными нагнетателями смазки, о которых подробно рассказано в статье.
Что из себя представляет катушка зажигания автомобиля
Чтобы обеспечить воспламенение горючей смеси в цилиндрах бензиновой силовой установки, используется внешний источник — электрическая искра, проскакивающая между электродами свечи накаливания. Но между этими электродами имеется определенный зазор, который электрическое напряжение должно пробить. Потому на свечу должно подаваться напряжение большого значения, составляющего десятки тысяч вольт.
Классическая катушка зажигания
Естественно, бортовая сеть авто не то что не рассчитана, она даже не способна выдать такое напряжение, поскольку не существует портативного источника питания с такими выходными параметрами.
Данная проблема была решена путем включения в систему зажигания специальной катушки, генерирующей высокое напряжение. По сути, катушка зажигания – это устройство преобразующее напряжение низкого значения (6-12 В) в большие значения (до 35 000 В).
Это и является основной функцией данного элемента – генерация импульса высокого вольтажа, подающегося на свечи накаливания.
Достигается генерация напряжения значительных показаний конструкцией самой катушки. Устроена катушка зажигания просто, она состоит она из двух видов обмоток.
Конструкция катушки зажигания
Устройство катушки зажигания
Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.
Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.
Принцип работы катушки зажигания
Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.
Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.
Видео: Индивидуальная катушка зажигания ВАЗ
Ещё кое-что полезное для Вас:
Поскольку во время работы катушки возможен токовый нагрев обмоток, для охлаждения используется трансформаторное масло, которым заполняется полость корпуса. Крышка ее прилегает к корпусу герметично, поэтому катушка является неразборной. В случае неисправности ремонту она так же не подлежит.
Входное и выходное напряжение катушки не являются главными характеристиками, при помощи которой можно проверить исправность ее. Проверку работоспособности катушки производят по сопротивлению ее витком. При этом у каждой из катушек сопротивление может быть разным. К примеру, катушка может обладать сопротивлением первой обмотки на уровне 3,0 Ом, а вторичной – 7000-9000 Ом. Отклонение при замере от данных значений будет указывать на неисправность катушки. А поскольку она неремонтируемая, то она попросту заменяется.
Выше была описана конструкция катушки общего типа. Устанавливается она на все автомобили имеющие батарейную, бесконтактную и электронную систему зажигания, и оснащаются распределителем, который импульс от катушки направляет на нужный цилиндр.
Двухвыводная катушка
Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронной системе зажигания с прямой подачей искры на свечу.
Двухвыводная катушка. Очень часто применяется на мотоциклах с электронной системой зажигания. Особенностью является наличие двух высоковольтных выводов. Они могут синхронно получать искру от двух цилиндров.
Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.
Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух высоковольтных проводов. Второй – использование одного наконечника и одного высоковольтного провода.
Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.
Индивидуальная катушка зажигания
В зависимости от устройства сердечника, индивидуальные катушки зажигания делятся на два типа – компактные, и стержневые
Компактная (слева) и стержневая (справа) индивидуальные катушки зажигания, устанавливаемые непосредственно над свечами зажигания.
Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной свечей, но при их использовании из передающей искру цепи исключен один из элементов – высоковольтный провод, поскольку катушка размещается непосредственно на свече.
Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.
Устройство индивидуальной катушки зажигания
В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.
Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.
Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.
Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.
Это и все выпускающиеся на данный момент катушки зажигания, которыми оснащаются автомобили.
Красноярский форум
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#1 Сообщение ENG1 » 28 июл 2019, 17:13
Флудилка№ 8 Да будет ветер Светлых перемен 🙂
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#2 Сообщение М24 » 28 июл 2019, 18:02
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#3 Сообщение ENG1 » 28 июл 2019, 18:42
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#4 Сообщение М24 » 28 июл 2019, 18:58
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#5 Сообщение М24 » 28 июл 2019, 19:05
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#6 Сообщение ENG1 » 28 июл 2019, 19:14
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#7 Сообщение ENG1 » 28 июл 2019, 19:19
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#8 Сообщение М24 » 28 июл 2019, 19:29
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#9 Сообщение ENG1 » 28 июл 2019, 19:44
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#10 Сообщение М24 » 28 июл 2019, 20:07
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#11 Сообщение ENG1 » 28 июл 2019, 20:47
Количество катушек в распределителе зажигания 1G-FE и 4A-FE
#12 Сообщение ENG1 » 28 июл 2019, 20:56

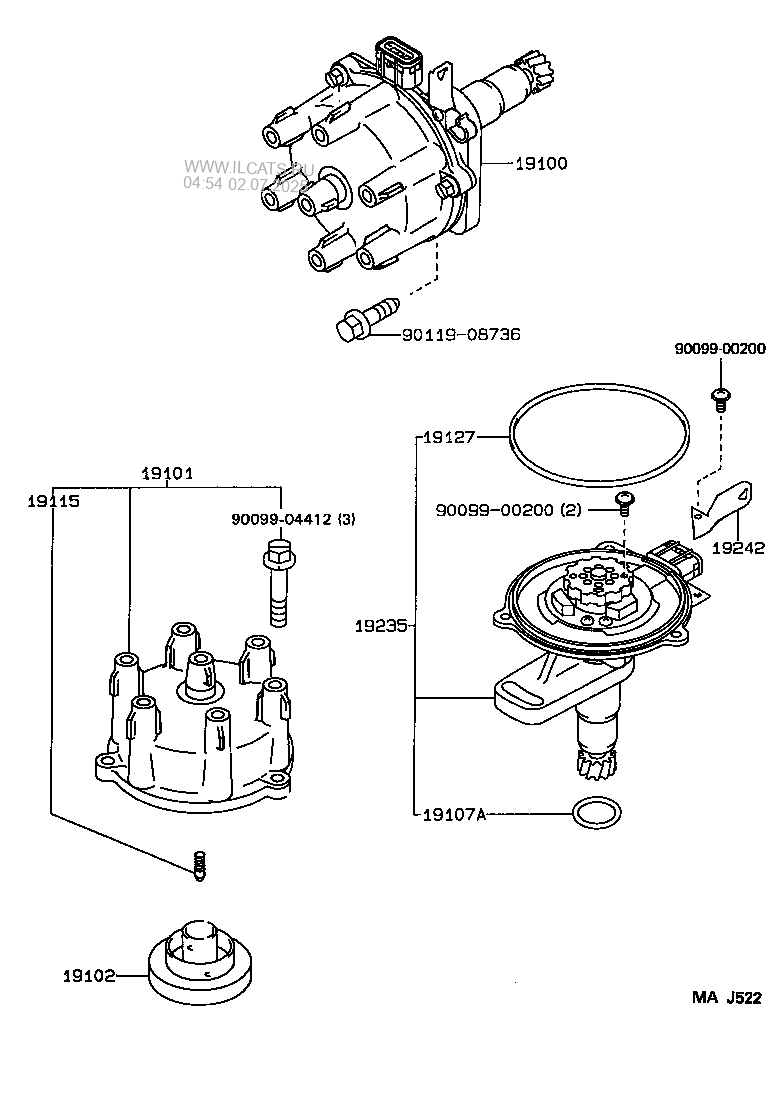

Это распределитель 1G-FE.
