Anyone know what the ESP Dynometer Test is/does ??

Have discovered the secret MB diagnostics display on my C209 CLK.

Nice info on it. Basically four screens:-

1. Battery Voltage
2. Vehicle VIN No. (beware if you buy another instrument cluster ??)
3. ESP Dynometer test — options are the default ‘off’ and ‘w.ter.15 on’
4. Software type, Hardware type, and sump OIL LEVEL LITRES — interesting to see how much it drops when driving and how long it takes to drain back when engine is switched off.

All good stuff, but what does ESP Diagnostic Test Do ?

• Jan 23, 2004

• #2

fuzzer

MB Enthusiast

Have discovered the secret MB diagnostics display on my C209 CLK.

Nice info on it. Basically four screens:-

1. Battery Voltage
2. Vehicle VIN No. (beware if you buy another instrument cluster ??)
3. ESP Dynometer test — options are the default ‘off’ and ‘w.ter.15 on’
4. Software type, Hardware type, and sump OIL LEVEL LITRES — interesting to see how much it drops when driving and how long it takes to drain back when engine is switched off.

All good stuff, but what does ESP Diagnostic Test Do ?

• Jan 23, 2004

• #3

Active Member

Have discovered the secret MB diagnostics display on my C209 CLK.

Nice info on it. Basically four screens:-

1. Battery Voltage
2. Vehicle VIN No. (beware if you buy another instrument cluster ??)
3. ESP Dynometer test — options are the default ‘off’ and ‘w.ter.15 on’
4. Software type, Hardware type, and sump OIL LEVEL LITRES — interesting to see how much it drops when driving and how long it takes to drain back when engine is switched off.

All good stuff, but what does ESP Diagnostic Test Do ?

• Jan 23, 2004

• #4

clk270

Active Member

Access varies, the following works on 2003 C class, new CLK (209s) and maybe W211 E classes which use the same cluster as my CLK. 2000 — 2002 C Classes are slightly different — see later

1. Put key in ignition switch and turn to position 1
2. Use steering wheel page down button to select a on board computer screen other than the one with the mileage info (ie audio, OTG, etc)
3. push reset buttons 3 times in rapid succession
4. screen chnages to the diagnostic mode
5. use up and down buttons on strg wheel to select different screens
6. to see oil level in litres the ignition must be switched to position 2
7. Can watch the oil level, and battery voltage screens during engine fire up and running.

For 2000 — 2002 C classes instead of pushing the reset three times hold until a beep is heard — this can be anything up to 40seconds, during which time the screen may chnage back to the mileage page — don’t worry just keep the reset pushed in, it will not reset the mileage display or the long term fuel consumption info.
To clear, turn off ignition and remove key
I have’t tried it very often as yet, but apparently you sometimes have to wait some time after the key has been removed before it can be put back into the slot and access the info. For instance , if you arrive home form work and then decide to put the key back in straight away you might not get the access. Wait 10 minutes and should be OK.

Dynamometer test (Roller test) или как полностью отключить ESP

Нашел такую интересную тему, можно полностью выключить ESP через сервисное меню.
У меня сработало по такой схеме:
1. Глушим двигатель, коробку в режим паркинг
2. Поворачиваем ключ в замке зажигания на 1 положение (0 полностью выключено)
3. Дисплей на приборной панели переключаем на позицию пробега
4. На руле: нажимаем сначала кнопку поднять трубку, затем не отпуская нажимаем кнопку "Ок". Держим 5 сек.
5. На экране (на панеле приборов) появляется сервисное меню, ищем Roller test/Dynamometer test или нечто подобное, у меня Roller test, нажимаем включить.

Все готово, можно жечь резину. 🙂

По ощущениям, авто стало намного резвее, легче входит в занос, колеса не сдерживаются ESP.

Esp dynamometer test мерседес что

как надо проехать чтоб выйти из него, задолбался кругами ездить и влево и вправо. Датчики скорости работают, поперечный и продольной тоже, руль угол видит 0 видит. Подскажите если кто знает как б**** выйти из теста а то без abs очкую) Заранее благодарен. Нашёл статьи сегодня катался час, з******. Забил х**. Вру. Завтра поеду кататься опять. Появляется желание сжечь мурза. Но не могу люблю его. Будет дальше выебываться залью в бак воды чтоб тошно было������

Mercedes-Benz C-class 2007, engine Gasoline 3.0 liter., 231 h. p., AWD drive, Automatic — electronics

Comments 11

Починил все на хер, и из теста вышел и блок зачинил

Мне тож смешно. Но нужен АБС��

тогда надо в него опять зайти и отключить этот тест. просто мне лениво сейчас спускаться и смотреть, но делается элементарно.

1. Глушим двигатель, коробку в режим паркинг
2. Поворачиваем ключ в замке зажигания на 1 положение (0 полностью выключено)
3. Дисплей на приборной панели переключаем на позицию пробега
4. На руле: нажимаем сначала кнопку поднять трубку, затем не отпуская нажимаем кнопку "Ок". Держим 5 сек.
5. На экране (на панеле приборов) появляется сервисное меню, ищем Roller test/Dynamometer test или нечто подобное, нажимаем выключить.

С настроек которые включаешь на руле не выходит, в памяти ошибка остаётся, тест. Коды не помню сегодня воевать продолжу, ноут зарядил.

Dynamometer test (Roller test) или как полностью отключить ESP

Нашел такую интересную тему, можно полностью выключить ESP через сервисное меню.
У меня сработало по такой схеме:
1. Глушим двигатель, коробку в режим паркинг
2. Поворачиваем ключ в замке зажигания на 1 положение (0 полностью выключено)
3. Дисплей на приборной панели переключаем на позицию пробега
4. На руле: нажимаем сначала кнопку поднять трубку, затем не отпуская нажимаем кнопку "Ок". Держим 5 сек.
5. На экране (на панеле приборов) появляется сервисное меню, ищем Roller test/Dynamometer test или нечто подобное, у меня Roller test, нажимаем включить.

Все готово, можно жечь резину. ��

По ощущениям, авто стало намного резвее, легче входит в занос, колеса не сдерживаются ESP.

Как работает ESP и как ей пользоваться. Это должен знать каждый водитель

ESP (Electronic Stability Program) — это, если переводить дословно, «электронная программа стабилизации», однако более корректно — электронная система стабилизации. ESP также еще называют «противозаносной системой» или «системой курсовой устойчивости».

Главная задача ESP — контролировать поперечную динамику автомобиля и помогать водителю в критических ситуациях. Проще говоря, система стабилизации должна предотвращать занос и боковое скольжение автомобиля в случае его возникновения, а также помогать сохранять курсовую устойчивость, траекторию движения и стабилизировать положение автомобиля во время выполнения маневров на высокой скорости или скользком покрытии под колесами.

Первой систему стабилизации начала применять на своих моделях компания Mercedes-Benz, которая запатентовала ее в 1994-м. А год спустя, в 1995-м, ESP начали устанавливать на Mercedes-Benz S-Class Coupe. Позже она появилась на седане S-Class и на спорткаре SL. Затем ESP начала появляться и на других моделях марки, а позднее — и в активе остальных крупных автопроизводителей. Причем, многие из них патентовали для системы собственное товарное название. И, как правило, тоже в виде аббревиатуры. Так что система стабилизации у некоторых других производителей может называться ESC, VDC, VSC, DSC, DSTC, однако ее суть и принцип действия от этого не меняется.

С ноября 2011 года ESP наряду с системой ABS стала одной из систем активной безопасности, которой в обязательном порядке должны быть оснащены все новые модели легковых и грузовых автомобилей, регистрируемые в Европейском Союзе. С ноября 2014 года этот закон без исключения распространяется на все новые автомобили. В России наличие ESP на грузовых автомобилях стало обязательным с 1 января 2016 года, а на легковых моделях — с 1 февраля 2017-го.

Как работает ESP?

Работа ESP взаимосвязана с тормозными механизмами автомобиля, ABS, а также с антипробуксовочной системой и электронным блоком управления двигателем. В своей работе ESP активно использует все эти компоненты, комплексно объединяя их действия и обеспечивая несколько контраварийных мер во время возникновения поперечной динамики или, проще говоря, неуправляемого скольжения задней оси автомобиля.

Фактически ESP состоит из микропроцессора (также называют электронным блоком управления), который постоянно обрабатывает сигналы, поступающие с датчиков скорости вращения колес, интегрированных в систему ABS, положения рулевого колеса и давления в тормозной системе.

Кроме того, на процессор поступает информация с двух других датчиков, которые измеряют угловую скорость относительно вертикальной оси и поперечные ускорения автомобиля. Они фиксируют внезапное боковое ускорение, которое является главным маркером скольжения, и, определив его величину, дают дальнейшие распоряжения системе. К этим данным также добавляется значение скорости, с которой движется автомобиль в этот момент, величина угла поворота руля, а также обороты коленчатого вала двигателя. Анализируя эти данные, ESP «понимает», что возник занос и далее дает команду на выборочное подтормаживание одного или нескольких колес автомобиля, исходя из направления заноса и бокового ускорения.

Сами команды на тормозные механизмы отправляются через модулятор АБС, создающий давление в тормозной системе автомобиля. Вместе с этим, ESP отправляет на блок управления двигателем команду на сокращение подачи топлива и уменьшение тяги на колесах.

Система работает всегда и в любых режимах движения: при разгоне, торможении, движении накатом. А алгоритм срабатывания зависит от каждой конкретной ситуации и типа привода автомобиля. Например, в повороте датчик углового ускорения фиксирует начало заноса задней оси. В этом случае на блок управления двигателем поступает команда на уменьшение подачи топлива. Если этого оказалось недостаточно, посредством АБС притормаживается внешнее переднее колесо.

Впрочем, важно понимать, что возможности ESP по корректировке заноса и стабилизации автомобиля в критической ситуации не бесконечны. Законы физики не может отменить ни одна электронная система. И если скорость, на которой возникает занос, слишком высока или коэффициент сцепления скользкой поверхности под колесами слишком низкий, то даже умная электроника может оказаться беспомощной. Всегда важно помнить, что система стабилизации значительно снижает риски возникновения заноса и аварийной ситуации на дороге, но не исключает их.

ESP Off — что это за кнопка и за что отвечает?

Среди опытных водителей есть устойчивое мнение, что система стабилизации не всегда корректно выполняет свою функцию и порой неправильно распознает процессы, происходящие с машиной, и вмешивается в работу тормозных механизмов и двигателя в неподходящий момент.

Отчасти это правда, но только в тех случаях, когда за рулем автомобиля находится человек с большим стажем. Такие водители часто любят ездить на пределе возможностей автомобиля и при помощи приемов контраварийного вождения могут контролировать занос и водить машину в управляемом скольжении.

Кроме того, система стабилизации может излишне «глушить» мотор на бездорожье, когда небольшое скольжение автомобиля в раскисшей колее или на песчаном покрытии просто необходимо для преодоления препятствий. Именно для таких случаев многие современные автомобили, оборудованные ESP, имеют возможность принудительного отключения системы отдельной кнопкой ESP Off.

Как правило, такая кнопка встречается на спортивных машинах или автомобилях со спортивным характером, а также на внедорожниках и кроссоверах, которые по своему основному назначению часто могут оказаться на бездорожье.

Впрочем, функция полного отключения системы стабилизации не всегда доступна. На некоторых моделях кнопка ESP Off отключает ее не до конца, а лишь допускает небольшие заносы и скольжения, вмешиваясь уже в тот момент, когда ситуация становится действительно критической. Кроме того, нередко на полноприводных кроссоверах и внедорожниках функция полного отключения системы стабилизации действует лишь на небольших скоростях — до 50 или 60 км/ч, когда это может быть действительно необходимо на бездорожье.

Что делать, если горит лампочка ESP?

Датчик системы стабилизации на приборной панели, представляющий собой пиктограмму с подсветкой, горит в двух случаях. Первый — если ESP срабатывает. Второй — если система неисправна. Впрочем, в первом случае она, как правило, мигает и затем вновь отключается после предотвращения скольжения, а во втором загорается и не гаснет, пока неисправность не устраняется.

Глобально проблемы с системой могут возникнуть по нескольким основным причинам. Достаточно распространенный случай — это когда есть неисправность датчиков скорости вращения колеса, которые подключены к тяговому устройству и блоку управления двигателем. Каждое колесо имеет отдельный датчик, и если даже один из них выходит из строя, то система больше не уведомляется и об изменениях скорости, и вследствие такой ошибки на приборной панели загорается сигнал о неисправности ESP.

Другой распространенной причиной ошибки ESP на приборной панели может быть неисправный датчик угла поворота рулевого колеса. В случае его выхода из строя система также перестает получать сигналы об угле поворота руля и, соответственно, не может корректно работать.

Кроме того, часто неисправности ESP могут быть связаны с программным обсечением. В таком случае вся тяговая система может потребовать полного перепрограммирования просто из-за проблем с текущим программным обеспечением.

Впрочем, это лишь самые распространенные неисправности. Однако нужно помнить, что система стабилизации состоит из множество сложных компонентов, и поломка любой из них может стать причиной загоревшейся лампочки на приборной панели. Так что при появлении соответствующего сигнала все же лучше обратиться в сервисный центр и устранить неисправность.

Instrument cluster

The Instrument Cluster is also known as the Instrument Panel or Multi-function Display.

Hidden Menu

Instrument cluster hidden menu allows to see voltage measurement, vehicle VIN (Vehicle Identification Number) and other data.

How to Access

Watch this video or see Access — MFD Hidden Menu Steps below.

Access — MFD Hidden Menu

1. Get into car and turn Ignition Lock to Position 1 (ACCESSORIES) but DO NOT start the engine.
2. Set the Instrument Cluster Multi-Function Display (MFD) to show mileage (total vehicle mileage and trip miles).
3. Push the R (reset) button on the Instrument Cluster three times within 2 seconds.
4. The MFD will display something like «UB:12.3V».
5. Use the Steering Wheel ‘UP’ or ‘DOWN’ buttons for other Hidden displays. The MFD Hidden Menu will scroll through;

• UB (Battery Voltage)

• DC W220MJ03 (Including ‘OIL LEVEL’ and Motor Type.)

• ESP DYNAMOMETER TEST

• WIA TYP: (Including the VIN)

• CONFIRMATION (Service Confirmation)

Using the MFD Hidden Menu for analysing the battery voltage (UB)

1. Access the MFD Hidden Menu as above. When first opened the MFD will display something like «UB:12.3V». In this example the 12.3V is the battery voltage with the car at rest with engine off and alternator not charging. The voltage should be between 11.8V and 12.5V and will typically be 12.3V with a new battery and the car at rest for about 24 hours or more.

• How long the engine has been running and hence the alternator has been charging.
• The state of the battery charge.
• The age of the battery.
• What electrical load there is on the battery. For example having the headlights on and or the Air Conditioner on may reduce the actual battery voltage.
• The performance of the alternator. A slipping Serpentine belt or a faulty alternator with say failed diodes or faulty voltage regulator circuit will affect the displayed battery voltage.

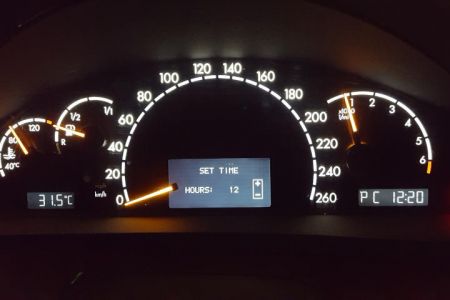

Setting Clock

With COMAND unit present, the time can be set in COMAND by pressing Service->System->Clock->Set Hours etc.

The time shown on instrument cluster can be set using steering wheel buttons only if COMAND has been disabled using DAS.

Issues

• The fluorescent tubes used to generate illumination and back-lighting on the gauges eventually flicker and die.
• Missing pixels due to ribbon connector failure.

Display Defective Warning

DIY Procedures

Remove and Replace Cluster

The following video shows how to

remove the cluster, causes of a bad cluster, where to send it for repair service, and how to reinstall it. Repair service as of August of 2019 is cheap enough still not to bother taking it apart yourself in order to first diagnose which of the 3 mosfet transistors or the high voltage transformer is the culprit, ordering the replacement part, waiting, replacing and hoping it all works. As of August, 2019, the repair service is still cheap enough (right around #200). Put the following in your browser search or URL line to find a Repair Service Vendor: W220-W215 Instrument Cluster Repair Service.

Lighting Repair

The W220 S-Class, has an interesting lighting architecture, incorporating LEDs and fluorescent tubes to generate illumination and back-lighting on the gauges. The tubes eventually flicker and die, causing this malfunction to be a recall notice with Mercedes. Recognized for up to 10 years from MY, for registered owners, Mercedes will honor the recall, with enough coaxing. For everyone else, repair is the only option. Chinese made substitute transformers and FETs may do the trick, they may not. With this set of instruments, repair was not an option, so an experimental LED substitution was attempted, and turned out successful. An LED driver circuit replaced the 4000V transformer, retained the dimming ability, reduced current draw, and provided ample lighting. White LEDs were grafted in place of the fluorescent tubes, and blue LEDs behind the LCD displays.
