Основной проблемой в машине при износе приводных ремней на начальном этапе становятся различные скрипы и свисты происходящие во время вращения шкивов передающих на навесное оборудование двигателя крутящий момент. При возникновении этих скрипов и свистов в скором времени один из приводных ремней может по-просту оборваться. Уважаемые друзья и наши читатели, предлагаем вам подробную информацию о типах ремней установленных в современных автомобилях. Наш инфо-справочник поможет вам узнать о том, когда необходимо менять приводные ремни а также, как определить степень их износа, чем отличается приводной ремень от ремня ГРМ и какая средняя стоимость приводных ремней на Российском рынке, а вместе с этим заодно получить для себя и ответы на другие интересующие вас вопросы непосредственно связанные с этими ремнями.

Для начала давайте сразу расставим все точки над «i» и выясним, что же это такое — приводные ремни.

Приводной ремень автомобиля — это элемент ременной передачи, конкретная рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма) не относится к приводным ремням. На самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Приводные ремни разделяются на несколько видов, а именно:

— Ремень ГРМ (ременный привод газораспределительного механизма).

— Приводные ремни вспомогательных компонентов (навесное оборудование двигателя).

Существует 3 (три) типа автомобильных ремней:

1. Ремень ГРМ — как правило, он зубчатый.

2. Поликлиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

3. Клинообразный (клиновый) ремень передачи крутящего момента двигателя на навесное оборудование двигателя.

Ремни №2 и №3 в нашей стране имеют еще и дополнительные названия, то есть: плоский ремень (Поликлиновый ремень) или ручейковый ремень (Клиновый ремень).

В отличие от ремней ГРМ к которым предъявляются достаточно строгие требования, такие например как, обязательная своевременная плановая замена в соответствии с установленым производителем сроком службы, то приводные ремни, обеспечивающие работу вспомогательного (навесного) оборудования двигателя, требуют к себе не такого пристального внимания.

Но, тем не менее, это совсем не говорит о том, что они не нуждаются в нашем внимании. Для них периодически необходима также плановая замена. Причем не желательно дожидаться того момента, когда ремни выйдут из строя, поскольку эти ремни обеспечивают работу важного оборудования в автомобиле (охлаждение, зарядка аккумулятора, работу кондиционера, ну и т.п.).

Таким образом, если вы вдруг услышали скрип или свист под капотом машины, советуем вам обратить на это внимание. Помните о том, что посторонний шум под капотом это не только неприятности для вашего слуха, но и что-то большее. Если под капотом авто появился скрип или свист, то это говорит о том, что приводной ремень проскальзывает на шкивах. Например, если ремень старый, то его натяжка может прилично ослабнуть, что приводит ремень к проскальзыванию на шкивах и образованию визга во время работы двигателя.

Как правило, когда ремень износился или у него ослабла натяжка, то в дождливую и холодную погоду такое проскальзывание или свист только усиливаются, поскольку ремень теряет свое сцепление со шкивом из-за влаги.

Если вы друзья услышали под капотом авто однократный скрип или свист ремня, особенно после того как проехали через глубокую лужу, то нет особых причин для беспокойства. В этом случае приводной ремень скорее всего слишком влажный, что уменьшило его сцепление конкретно со шкивом. Если же вы слышите этот свист (визг) под капотом после того, как утром завели автомобиль или после нескольких километров пробега, или после начала движения, или при прогреве двигателя, то скорее всего ваши приводные ремни (или ремень) износились(ся) или ослабла сама натяжка этих приводных ремней.

Функция приводного ремня (клинообразного- клинового и поликлинового)

Клинообразный- клиновый или поликлиновый ремень является частью приводных ремней двигателя, который служит вспомогательным компонентом обеспечивающим работоспособность навесного оборудования силового агрегата авто (водяная помпа, кондиционер, генератор, гидроусилитель).

Вращение ремня происходит от крутящего момента двигателя во время его работы. Крутящий момент изначально передается коленчатым валом самого мотора. Далее крутящий момент с помощью ремней и шкивов передается на вспомогательное оборудование находящееся под капотом.

Например, клиновый-клинообразный ремень имеет V-образное поперечное сечение, которое позволяет ремню передавать крутящий момент на шкивы дополнительного оборудования автомобиля. Такой тип ременной передачи называется клиноременная передача крутящего момента.

Читайте также: Схема обмотки генератора мтз

Например, этот (такой) тип ремня часто используется для передачи крутящего момента двигателя на электрический генератор, который заряжает аккумулятор.

Благодаря вращению генератора вырабатывается электричество, которое поддерживает работу всего электрооборудования автомобиля.

Так же во многих современных автомобилях этот тип ремня используется еще и для передачи крутящего момента на электрический усилитель рулевого механизма, на вентилятор охлаждения, на водяную помпу (насос охлаждающей жидкости), на компрессор кондиционера и на классический гидроусилитель рулевого колеса. Так как этот ремень подвергается колоссальной нагрузке и постоянным перепадам температур, то он сделан, как правило, из жесткого каучука и металлического сердечника, который обеспечивает прочность и долговечность ремню. Также многие ремни имеют у себя прочную текстильную нить, которая позволяет выдерживать ремню передачу высокого крутящего момента.

Так что друзья запомните, каждый автомобиль помимо ремня ГРМ (в некоторых автомобилях также используется цепь газораспределительного механизма) имеет еще один или несколько ременных приводов (в зависимости от технической особенности автомобиля), которые и обеспечивают работоспособность навесного оборудования двигателя.

Если приводной ремень имеет трещины.. (последствия)

Если в вашей автомашине приводной ремень (или ремни) износился(ись), то они будут иметь на своей поверхности трещины и потертости. В конечном итоге во время движения авто начнет появляться свист. В этом случае должно быть понятным, что пришло время их плановой замены. Помните друзья, что если вы не поменяете приводной ремень вовремя, то рискуете остаться без работоспособного оборудования автомобиля. Например, если срок службы ремня истек из-за его серьезного износа, то он рано или поздно он естественно оборвется.

Как правило, при обрыве приводного ремня вы услышите громкий хлопок из под капота. В итоге оборудование, получающее от него крутящий момент, перестанет функционировать. Например, если оборвется приводной ремень который питает генератор, то он просто перестанет заряжать аккумулятор и питать все электрическое оборудование автомобиля. В итоге вы увидите на приборной панели авто загоревшейся значок аккумуляторной батареи.

Также от обрыва ремня перестанет работать и гидроусилитель. В итоге ваше рулевое колесо будет вращаться очень тяжело. Но самая главная проблема при обрыве приводного ремня, это отсутствие передачи вращения на водяную помпу, которая способствует циркуляции охлаждающей жидкости по системе охлаждения двигателя. В итоге от этого двигатель может быстро перегреться. В таком случае вы должны немедленно прекратить движение, остановиться и выключить двигатель.

Поэтому друзья во время движения постоянно контролируйте датчик температуры двигателя, который должен после прогрева мотора показывать одинаковую температуру в 90 градусов. Если вы заметите, что температурная стрелка на приборе пошла вверх и приближается к опасной красной зоне, то в этом случае необходимо остановиться, выключить двигатель и провести диагностику системы охлаждения.

Внимание! Перегрев двигателя может привести к его преждевременному выходу из строя (повреждение маслосъемных колпачков, прокладки головки блока, а таже повреждение поршневой системы). Поэтому друзья не допускайте ни в коем случае перегрева силового агрегата, контролируйте температуру двигателя на приборной панели.

От чего зависит срок службы приводных ремней?

Современные приводные ремни имеют достаточно долгий срок службы и все благодаря своей конструкции и современных надежных материалов. В среднем качественный ремень может служить до 25 тыс. часов работы. Обратите ваше внимание на то, что срок службы указан именно в часах, а не в километрах, поскольку сам километраж прямо не влияет на срок службы приводных ремней. Ведь эти ремни находятся в движении даже тогда, когда автомобиль стоит на месте, а двигатель в ней работаете на холостых оборотах.

Но это в теории и по информации предоставляемой самими производителями ремней для потребителей.

На практике же срок службы приводных ремней может существенно отличаться от заявленного производителем. Дело как-раз в том, что на износ приводных ремней влияет множество различных факторов. Например, важную роль в долгой службе ремней служит тот фактор, как его устанавливали на автомобиль. Например, не редкость случается, когда автомастера в технических центрах из-за своей низкой квалификации или отсутствия опыта ремонта автомобилей пытаются посадить ремень на шкив с помощью отвертки. В конечном итоге новый ремень повреждается и уже не сможет прослужить тот срок, который заявляет производитель. Подобный способ установки приводного ремня также применяется тогда, когда надо ускорить процесс его замены, чтобы не снимать допустим шкив.

Кроме того, на срок службы ремней влияют и условия хранения этих компонентов на складе и при их транспортировке. Например, не редкость случается, когда в автомагазинах продают приводные ремни с истекшим сроком годности. Да, приводные ремни безусловно имеют свой срок годности. Дело здесь вот в чем, сам химический состав материалов приводных ремней со временем изменяется, и, если приводной ремень был произведен 5 лет назад и неправильно хранился на складе, то при установке его на машину он прослужит естественно не очень долго.

Читайте также: Генератор водорода для хроматографа для чего

Также на долговечность ремней в автомобиле может влиять и погода. Например, если вы проживаете в регионе с жарким климатом, то вы в этом случае часто пользуетесь кондиционером. А это означает, что компрессор кондиционера должен в таком случае получать больше нужной энергии. В итоге этот ремень, передающий крутящий момент на компрессор кондиционера, начинает испытывать повышенную нагрузку.

В том числе, приводные ремни могут быстро изнашиваться и в том случае, если машина долгое время эксплуатируется в холодную и сырую погоду. Например, в зимнее время электрооборудованию автомашины требуется больше заряда питания, чем в теплую и сухую погоду.

В результате этого генератору требуется больше энергии для поддержания работоспособности электросети в транспортном средстве. В конечном итоге ремень генератора начинает испытывать повышенную нагрузку из-за увеличения крутящего момента.

Как правило, в новом автомобиле эти приводные ремни служат дольше, так как были установлены на заводе и до их установки соблюдались все необходимые условия хранения. После замены заводских приводных ремней срок службы новых установленных ремней сокращается.

Каждый автопроизводитель в технической документации и в сервисной книжке авто обычно указывает в регламентных работах дату, когда необходимо планово заменить приводные ремни. Поэтому советуем вам друзья внимательным образом ознакомиться с перечнем плановых технических осмотров и с регламентом замены расходников. Как правило, производитель там указывает предельный километраж при котором в техническом центре автослесаря должны заменить приводные ремни. Таким образом, вы для себя приблизительно узнаете предельный срок службы приводных ремней. Но это совсем не означает, что вы не должны осматривать регулярно состояние ремней. Об этом чуть ниже.

Регулярная проверка приводных ремней

Периодически каждый владелец автомобиля должен проверять состояние всех приводных ремней и их натяжку. Для этого необходимо проверять ремни пальцем при выключенном двигателе. Например, нажав пальцем на ремень, вы сможете понять для себя, ослабла ли натяжка ременного привода или нет. Помните о том, что ремень при этом осмотре не должен двигаться (смещаться на 1 — 2 см). Если вы увидели подобное, то виной тому слабая натяжка ремня. Также вы должны на ощупь осмотреть ремень на его повреждение, а еще необходим и визуальный осмотр на предмет сколов, трещин и рваных элементов на ремне.

Для этого воспользуйтесь карманным фонариком, который сделает ваш обзор не только лучше, но и сможет помочь вам выявить затертые участки на ремне (как правило, изношенный участки ремня будут блестеть).

В любом случае, если вы увидели повреждённые участки на ремне, то его в таком случае необходимо заменить на новый. Обратите свое внимание, что приобретая новые приводные ремни вам нет необходимости приобретать именно оригинальные расходники. Сегодня на рынке существует немало неоригинальных ремней, которые по своему качеству часто даже превосходят заводские оригиналы. Например, отлично зарекомендовала себя компания «Continental», которая является крупнейшим поставщиком приводных ремней.

Средняя стоимость замены ремня в автомастерской составляет примерно около 2.500 тыс. рублей. Сама стоимость ремней для автомобиля зависит уже от известности марки и от себестоимости данной продукции. На рынке присутствуют как дешевые приводные ремни, так и дорогие, которые имеют у себя особую конструкцию и способны выдерживать экстремальные нагрузки.

Как натянуть, подтянуть или ослабить приводной ремень

Если причиной свиста, визга или скрипа стал действительно ремень, который ослаб и в результате чего проскальзывает на шкивах, и если ремень не имеет ни каких признаков износа или повреждений, то чтобы убрать посторонний звук необходимо просто подтянуть этот ремень.

На том же примере ремня генераторы это делается с помощью регулировочного специального болта (на современных автомобилях) или с помощью регулировочной планки (на более старых машинах).

Например, чтобы подтянуть ремень генератора на современном автомобиле необходимо сделать следующее:

— Ослабить немного крепежные болты генератора (верхнее и нижнее крепление).

— Повернуть регулировочный болт в сторону хода по часовой стрелке, отводя тем самым генератор от блока двигателя и сразу проверить уровень натяжки ремня.

— Затем, затенуть гайки крепежных элементов генератора.

Обратите ваше внимание, что в некоторых системах автомобиля процесс натяжки приводных ремней слишком трудоемкий и требует применения специального инструмента.

Внимание . На рынке, а также во многих автомобилях в настоящий момент получили распространение поликлиновые эластичные ремни нового поколения. Например, одним из известных мировых производителей подобных ремней на данный момент является компания «Elast». Их продукция зарекомендовала себя сегодня лучшим образом. Данная компания является официальным поставщиком для многих автозаводов. Эластичные поликлиновые ремни не требуют натяжки, подтягивания и т.п. манипуляций. Благодаря своей конструкции и материалу такие ремни не растягиваются. Как правило, такие приводные ремни служат долго, примерно на 120 тыс. километров пробега.

Читайте также: Subaru forester sf5 генератор

Но для его (их) первоначальной натяжки необходим специальный инструмент.

Во многих автомобилях для этого также применяются специальные натяжные ролики ремня, что избавляет водителей от постоянного подтягивания этих ремней. Единственный недостаток такой конструкции, как правило, это то, что при замене приводных ремней необходимо также менять и сам натяжной ролик, так как его повторное использование вместе с новым ремнем невозможно.

Замена приводных ремней в техническом центре

Современные автомобили сегодня оснащены сложнейшими технологиями и новыми сложными двигателями с дополнительным оборудованием. Большинство современных транспортных средств имеют под своим капотом очень и очень мало места. В некоторых автомобилях свободного пространства под капотом просто совсем нет. Поэтому самостоятельно заменить приводные ремни в новых автомобилях не так то легко. Ведь чтобы заменить приводные ремни необходим демонтаж многого навесного оборудования. И все это только для того, чтобы подлезть к самим ремням.

Обычно для замены приводных ремней вместе с роликами может понадобиться около 1,5 — 2 часов времени. Средняя стоимость нормы часа в России в настоящий момент составляет около 35 — 50 долларов США. Соответственно стоимость работы по замене ремней может составлять примерно от 2.500 до 9.000 тыс. рублей (в зависимости от технического центра, марки и модели автомобиля).

В старых автомобилях процесс замены приводных ремней длиться как правило, не более получаса, так как из-за более простой конструкции подкапотного пространства доступ к роликам и к ремнях более удобный.

Как можно убрать свист, скрип или треск исходящие от ремня под капотом?

К нашему сожалению, устранить свист ремня с помощью натяжки не всегда помогает. В этом случае нужно поменять старый ремень на новый. Но многие владельцы автомобилей предпочитают оттягивать сам этот процесс на максимально возможный удаленный срок. Для этого они приобретают в автомагазинах различные спреи, которыми обрызгивают ремни. В итоге, на удивление многих специалистов и не только, это помогает.

Но опять же к сожалению, ненадолго. Некоторые народные умельцы предлагают даже с помощью отвертки и куска мыла при работающем двигателе обработать боковую поверхность ремня. Мы со своей стороны категорически не рекомендуем этого делать, поскольку, с одной стороны это очень опасно проводить какие-либо работы при вращающихся компонентах во время работы двигателя, а с другой стороны сам эффект от таких подобных дедовских методов недолговечный.

Клинообразный- клиновый, поликлиновый и зубчатый ремень- в чем разница?

Не следует путать приводные ремни навесного оборудования двигателя с зубчатыми ремнями газораспределительного механизма (ГРМ), который синхронизируют работу клапанов в головке блока цилиндров с поршневой системой блока двигателя при помощи распределительного вала (распредвал).

Как правило, зубчатый ремень ГРМ сделан из совершенно другого материала в отличии от приводных ремней того же генератора и другого вспомогательного оборудования. Также, в некоторых автомашинах привод водяной помпы приводит в движение не сам клиновый или поликлиновый ремень, а конкретно зубчатый ремень ГРМ, который из-за особой конструкции двигателя помимо питания водяного насоса синхронизирует еще и работу клапанов с поршнями.

Зубчатый ремень производится из пластикового композитного материала и имеет множество специальных зубьев, которые защищают этот ремень от проскальзывания. Это необходимо для того, чтобы клапана синхронно работали с самой поршневой системой и не встретились друг с другом. Ведь многим из нас автомобилистов уже понятно, если ремень ГРМ проскользнет и собьется синхронизация газораспределительного механизма, то двигатель не сможет работать или по-просту выйдет из строя.

Ремень ГРМ тоже имеет свойство растягиваться и имеет максимальный срок службы. К этому ремню необходимо со стороны автомобилиста более пристальное внимание, поскольку при его износе или обрыве двигатель машины может серьезно повредиться и пострадать, что в конечном итоге приведет к огромным денежным затратам.

Чем можно заменить, временно, приводные ремни в случае поломки машины на трассе?

К нашему сожалению чем-то временно заменить приводные ремни в случае их обрыва на трассе и тем-более в современных автомобилях нельзя. В старых автомобилях при подобной проблеме иногда помогали женские колготки. Но эти времена ушли навсегда. При обрыве приводных ремней вам понадобится и будет необходима техническая помощь.

Что будет если плохо натянут ремень генератора. Подготовка к ремонту

Автомобилисту крайне важно постоянно следить за техническим состоянием своего транспортного средства. Ведь бережное отношение – это залог долгого срока эксплуатации вашего «железного коня». Конечно, автомобиль – очень сложный механизм, который состоит из крайне большого количества элементов, поэтому контролировать их все одновременно просто невозможно. Но всё-таки, чтобы уменьшить вероятность поломки, перед выездом рекомендуем проверять самые важные узлы: уровень и состояние масла и охлаждающей жидкости, заряд аккумуляторной батареи, ходовую часть, а также натяжение ремня от генератора.

Автомобильный необходим для выработки достаточного количества электрического тока, чтобы обеспечить им всю электросеть автомобиля. Поэтому он всегда должен быть исправен. Но не всегда его работоспособность зависит от технического состояния. Дело в том, что работа генератора зависит от работы коленчатого вала и, чтобы генератор выполнял свои функции, должен быть исправен ременный привод. Главные требования к ременному приводу: он должен быть целым и натянутым до необходимой степени. Только в таких условиях генератор будет работать правильно и вырабатывать достаточное количество электроэнергии. К сожалению, очень часто ремень генератора разбалтывается и уже не выполняет возложенные на него функции. Рассмотрим, как же это исправить.

1. Насколько важна регулировка ремня генератора.

Ременная передача – это единственно возможный способ передачи вращательного момента от коленчатого вала на вал генератора . Ремень для передачи изготавливается из специального прочного материала – эластичной армированной резины. Он соединяет два шкива, которые вращаются с большущей скоростью, достигающей нескольких тысяч оборотов за минуту. Учитывая эту скорость, ремень должен прилегать очень плотно к канавкам шкива. Такое прилегание необходимо для того, чтобы не допустить проскальзывания.

Есть три типа натяжения генераторного ремня:

1. Слишком маленькая степень натяжения.

2. Слишком большая степень натяжения.

3. Нормальная степень натяжения.

Если ремень ослабленный, шкив коленвала будет выполнять слишком большое количество оборотов в холостую и, соответственно, генератор будет работать совершенно неэффективно. Поэтому системы не будут получать достаточное количество электроэнергии. Кроме того, проскальзывание провоцирует ещё и чрезмерный перегрев шкива, что также не очень то хорошо для автомобильных деталей. Если натяжение недостаточно, будет слышен характерный свист из отсека двигателя.

Если ремень натянут слишком сильно, подшипники генератора могут выйти из строя преждевременно из-за сильной нагрузки. А заменить подшипники – дело непростое и недешёвое. Кроме того, сам ремень будет испытывать повышенные нагрузки и может порваться. Так что единственный приемлемый вариант, как не сложно догадаться, это третий, то есть нормальная степень натяжения ремня, при которой ремень одновременно и не будет проскальзывать, и не будет перегружать подшипники генератора.

Чтобы проверить, на сколько правильно выполнено натяжение генераторного ремня, нужно надавить на него посредине между шкивом коленвала и шкивом генератора. Для каждого автомобиля установлен свой предел возможного отклонения ремня от правильного положения, о чём написано в руководстве по эксплуатации транспортного средства. Если вы заметили какие-то отклонения от нормы, то понадобиться регулировка ремня генератора. Сделать подобную процедуру несложно, и она вполне по силам любому водителю.

2. Как натянуть ремень генератора при помощи регулировочной планки.

Перед тем, как выполнять любые действия, необходимо точно определить причину неисправности генератора. И только после этого либо произвести ремонт собственными руками, либо обратиться к профессионалам своего дела в автомастерскую.

Как уже указывалось раньше, если из отсека двигателя слышен свист, значит возможной причиной этого может быть слишком слабое натяжение генераторного ремня. Но также дело может быть и в другом. К примеру, в поломке генераторных подшипников или в сильном загрязнении устройства горюче-смазочными материалами. В общем то все эти причины неисправностей водитель способен устранить самостоятельно. Но, наверное, самая простая процедура – это регулировка натяжения ремня. Такая процедура не займёт много времени и для неё потребуется всего несколько инструментов, а именно:

1. Ключи разного диаметра (обычно, будет достаточно двух ключей на 17 мм и на 19 мм)

2. Монтировка или другой длинный инструмент.

Причиной необходимости отрегулировать является то, что в процессе эксплуатации этот ремень постепенно растягивается. Здесь важно понимать такие аспекты:

1. Если ремень ещё не растянулся до максимально допустимого значения, значит достаточно будет просто его подтянуть.

2. Если ремень растянулся слишком сильно, и его длина превышает максимально допустимую, значит простым подтягиванием не обойтись. В таком случае, единственный выход – заменить ремень новым. Конечно, можно ещё немного поездить, подтянув ремень. Но помните, в такой ситуации замена неизбежна. Рано она наступит или поздно.

Во многих автомобилях присутствует довольно простой механизм регулировки натяжения генераторного ремня. Особенно это характерно для автомобилей от производителя ВАЗ. Генератор крепится к двигательному картеру при помощи длинного болта, позволяющего перемещать его вверх и вниз. Сверху есть планка, имеющая дугообразную форму и гайку, которая фиксирует расположение генератора. «Как натянуть ремень генератора?», — спросите вы. Очень просто. Этот процесс состоит из таких этапов:

1. Гайку с планки немного открутить.

2. Монтировкой, монтажной лопаткой или другим длинным инструментом произвести отжимание генератора от двигателя на необходимое расстояние, постоянно контролируя степень натяжения.

3. Зафиксировать генератор в нужном положении.

4. Затянуть гайки, которые были ослаблены.

5. Проверить, что из этого получилось. Можно проехаться на небольшое расстояние, а потом проверить состояние натяжения ещё раз.

6. При необходимости, повторить процедуру. Порой, для достижения нужного эффекта, проделывать подтяжку генераторного ремня приходится несколько раз.

Иногда свист из двигательного отсека доноситься в зимнее время. Причиной этого может быть замерзание ремня на морозе. Замерзает, как правило, ремень из некачественных материалов. Если ремень прогреть, то свист просто исчезнет. Так что сразу не спешите прибегать к регулировке или замене генераторного ремня. Для начала обязательно определитесь со всеми возможными причинами и только после этого предпринимайте какие-то действия.

3. Как подтянуть ремень генератора регулировочным болтом.

«Как подтянуть ремень генератора при помощи регулировочного болта?», — подобным вопросом задаются многие автомобилисты, у которых ременный привод потерял былую степень натяжения. В некоторых автомобилях принято производить регулировку степени натяжения генераторного ремня не регулировочной планкой, а с помощью регулировочного болта. Способ болтового регулирования – это самый современный способ регулировки натяжения генераторного ремня. Данная процедура состоит из следующих этапов:

1. Ослабить степень затяжки нижнего и верхнего крепления генератора.

2. Отвести генератор от блока посредством поворота болта регулировки по направления движения часовой стрелки. При этом следует контролировать степень натяжения генераторного ремня.

3. Когда было достигнуто нужное натяжение, зафиксировать генератор в этом положении.

4. Затянуть гайки от крепления генератора, которые были ослаблены.

После проведения регулировки ремня генератора любым способом, нужно проделать два-три оборота и ещё раз проверить степень натяжения ремня. Если всё в порядке, можно ехать, а, если нет – проведите процедуру ещё раз. После первой поездки обязательно сделайте контрольную проверку степени натяжения и, при необходимости, повторите процедуру. У новичков не всегда получается сделать всё правильно на первой попытке. Не расстраивайтесь, просто пройдите все этапы ещё раз. При наличии желания, вы обязательно достигнете необходимого эффекта.

Подписывайтесь на наши ленты в

Роль генератора в энергосистеме автомобиля — одна из ведущих. В любом транспортном средстве генератор тока является одним из важнейших узлов. На нём лежит ответственность за снабжение электроэнергией (постоянным током 12 — 24 V) всех механизмов и узлов машины. Генератор отвечает и за сохранность аккумулятора и нахождение его в постоянно рабочем состоянии. Поэтому, проверка натяжения ремня генератора должна проводится регулярно даже при отсутствии явных признаков ослабления натяжки ремня.

Признаки слабого натяжения привода генератора

В первую очередь, при слабом натяжении, ремень начинает издавать характерный «визг» при резком увеличении оборотов двигателя. Это особенно заметно при трогании машины или при вхождении в поворот, когда в момент переключения передачи раздаётся неприятный визжащий звук. Ещё одним признаком является «мерцание» фар в тёмное время суток. При нормально работающем генераторе с правильной натяжкой, свет фар ровный и яркий. Если натяжение ремня генератора слабое, в темноте свет фар постоянно меняет яркость при работающем двигателе.

Визуальные способы проверки

Автолюбитель должен знать, как проверить натяжение привода генератора. Это просто необходимое знание для правильной эксплуатации автомобиля. Схема натяжения ремня генератора для каждой модели двигателя своя. Она зависит от точки расположения агрегата на двигателе. От количества подключенных дополнительных модулей (гидравлический усилитель руля, привод кондиционера и т.д.). Следовательно, порядок проверки натяжения для каждой модели мотора свой. Например, натяжение ремня генератора двигателя j20a происходит по схеме, приведённой на рисунке ниже.

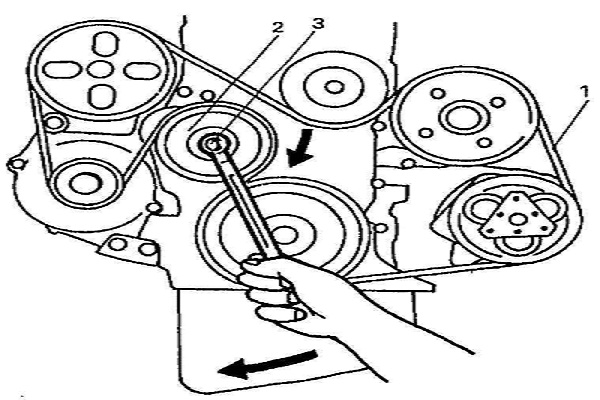

Здесь под №1 сам ремень привода дополнительного оборудования, №2 — ролик натяжителя и №3 — гайка натяжного ролика.

Разные способы установки означают и различные методы проверки степени натяжения, но есть общая черта. Проверка делается на самом большом свободном участке привода. Так, опытный слесарь проверяет этот параметр лёгким поворотом ручьевого ремня на 45 градусов. На этот угол ремень идёт без особого усилия. Дальше нарастает сопротивление. Клиновидные ремни прогибаются при нажатии на 5 мм сравнительно легко, дальше усилие возрастает.

Важно! Нельзя допускать и перетяжки ремней привода генератора. Это приводит к быстрому износу втулок и подшипников, выходу из строя узлов и агрегатов двигателя.

Но более надёжна конечно проверка с помощью приборов.

Способы натяжения приводных ремней

На различных моделях двигателей предусмотрены свои методы натяжения ремней генератора и прочих агрегатов. Они делятся на три вида:

• агрегатный;
• роликовый;
• автоматический.

При агрегатном способе, натяжение привода происходит перемещением корпуса какого-либо агрегата на подвижной основе. Это может быть сам генератор, насос гидроусилителя руля или компрессор кондиционера.

Роликовый метод предполагает, что натяжку производит эксцентричный ролик. За счёт смещённого осевого отверстия, при повороте корпуса ролика смещением производится натяжение.

Наконец, автоматический механизм натяжения ремня генератора. Это самый прогрессивный метод натяжки. Ролик натяжения смонтирован в механизм с мощной пружиной с точно рассчитанным усилием. При установке нового ремня ролик отводится в сторону и отпускается, когда тот на месте. Пружина упираясь даёт необходимое натяжение.

Двигатель j20a с автоматическим натяжением

Важно! При автоматическом способе ремень не требует подтяжки или силовой проверки. При ослаблении его только заменяют. При чём очень легко. Пружинный ролик отводится в сторону ослабления и весь привод спокойно снимается.

Специализированные приборы проверки натяжения ремней

Для проверки степени натяжения ремней существуют также специальные приборы. Они делятся на два типа:

• механические;
• электронные.

Механические приборы выполнены на основе принципа динамометра. С помощью встроенной пружины измеряют прилагаемое для прогиба или оттягивания усилия. В паспорте автомобиля обязательно указан этот параметр. Поэтому этот инструмент доступен для любого пользователя. И вполне может занять место в арсенале простого автолюбителя, старающегося собственноручно выполнять хоть часть работ на своей машине

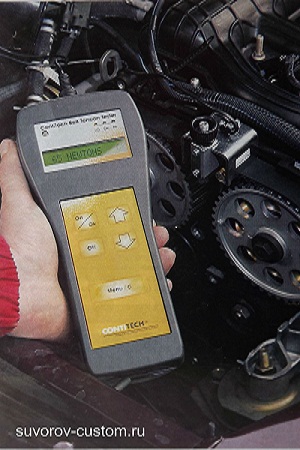

Электронные приборы основаны на принципе улавливания звуков высокой частоты. Пользователь, поднеся прибор к определённой точке ремня, наносит лёгкий удар по его поверхности. Устройство улавливает частоту колебаний и в цифровом формате выдаёт на мини экран результат. Но пользование этим прибором уже требует более глубоких знаний и навыков. Поэтому это скорее профессиональный инструмент.

Такие приборы уже подойдут для солидной станции технического обслуживания, заботящейся о своей репутации и готовой потратиться как на серьёзное оборудование, так и на обучение персонала для работы с ним.

Механический прибор контроля натяжения

Чем грозит слабо натянутый ремень

Слабое натяжение ремня привода генератора снижает, в первую очередь, силу тока зарядки аккумулятора. При слабом заряде расходуется собственный внутренний ресурс батареи и, соответственно, срок службы её резко сокращается. Может произойти осыпание пластин или короткое замыкание, и аккумулятор современного типа (не ремонтируемый) останется только выкинуть. Кроме этого, скачки напряжения при недостаточном натяжении негативно воздействуют на все электронные системы нынешних автомобилей, вплоть до выхода их из строя. Слабо натянутый ремень может просто соскочить со шкивов и на большой скорости вращения шкива коленчатого вала наделать бед. Он даже в состоянии пробить капот автомобиля.

Чрезмерное натяжение

Очень сильная натяжка тоже не приведёт ни к чему хорошему. Появляется повышенная нагрузка на различные трущиеся детали дополнительных механизмов. Первым признаком перетяжки является неприятный гул. Чаще всего, так шумит ролик натяжения ремня генератора. Но это самая меньшая из неприятностей, которая может произойти. Гораздо хуже, когда подобный шум начинают издавать подшипники генератора, компрессора кондиционера или ГУРа, или втулка водяного насоса. В этих случаях ремонт окажется гораздо серьёзней и дороже.

Поэтому регулировка натяжения ремня генератора является очень важным элементом в техническом обслуживании автомобиля. Даже, если установлена автоматическая натяжка как, например, на двигателе j20a или у Пежо 306, необходимо время от времени проверять специальные метки на корпусе натяжителя ремня, сигнализирующие о времени замены в случае необходимости.

Инструменты и материалы для профилактики механизма привода генератора

Разнообразие видов установки на различные виды двигателей огромного числа разных типов генераторов не позволяет однозначно называть какой-то единый инструмент для данной операции. Как правило, для каждой модели он свой. Хотя некоторые общие черты есть.

Инструменты

Обычно для профилактики привода с агрегатной регулировкой необходимы гаечные ключи для ослабления болтов крепления узла и ключ для вращения болта регулировки. Плюс небольшая монтировка для удержания узла в нужном положении. Для роликовых приводов ключ для ослабления гайки ролика и спецключ для поворота самого ролика. Для автоматического привода только монтировка или гаечный ключ для отжима ролика при замене ремня и гаечные ключи для замены самого ролика.

Ремни и ролики

Для каждого двигателя существует как свой ролик натяжения ремня генератора, так и сам ремень обязательно свой. Все они имеют специальную маркировку и свои знаки.

Важно! Установка деталей, не соответствующих по предназначению именно данной модели мотора, может привести к крупным поломкам с капитальными затратами.

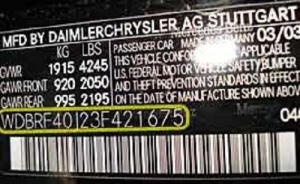

Поэтому самым надёжным способом приобретения запчастей, является идентификация необходимых деталей по VIN-коду. Это современный способ получения запасных частей и деталей для машины. Любое автотранспортное средство имеет свой идентификационный номер, расположенный на специальной табличке кузова

В нормальных магазинах автомобильных запчастей уже не требуют обязательно везти сломанную деталь для идентификации (только в очень редких случаях). Достаточно продиктовать продавцу этот код, и с помощью специальной программы, связавшись с глобальной базой идентификаторов, продавец уверенно назовёт вам вид и размеры необходимой детали. При необходимости закажет на магазин её доставку в приемлемые сроки. Именно этот метод лучше всего использовать для приобретения нужных машине приводов навесного оборудования и натяжных роликов.

Замена ремня генератора с натяжным автоматическим роликом хорошо показана на видео на примере Пежо 306:

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы. Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора. Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее. Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

• подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
• снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
• проверка работоспособности шкивов и валов механизма;
• установка нового ремня и его правильная натяжка с соблюдением требований;
• проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла. Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма.

Процесс выполнения натяжки ремня генератора

Выполнять процесс замены ремня генератора смело можно самостоятельно. Для этого в разных автомобилях присутствуют различные варианты выполнения процедуры. Наиболее простой и распространенный в старых авто способ регулировки — использование планки с прорезью для верхнего крепления самого генератора. Такой способ позволяет без проблем отрегулировать натяжку ремня, не прибегая к помощи других людей.

Также существует система регулирования генератора болтом. Для этого нужно открутить фиксирующие болты, затем с помощью регулировочного механизма достичь нужной степени натяжения ремня и снова зажать фиксирующие элементы. Давайте подробнее рассмотрим натяжку ремня генератора с помощью планки с прорезью:

• отпустите гайку, которая держит генератор в определенном положении;
• переведите устройство в максимально высокое положение для удобного снятия старого ремня;
• наденьте новый ремень и начните натягивать его с помощью отвода генератора вниз;
• немного зажмите гайку, когда ремень будет достаточно сильно натянут;
• с помощью небольшого рычага (отвертки или монтировки) произведите достаточную натяжку ремня;
• полностью закрутите гайку крепления генератора;
• заведите автомобиль и дайте ему поработать несколько минут, затем проверьте натяжку ремня;
• также проверить состояние ремня стоит после нескольких километров поездки.

Такая замена ремня генератора не станет для вас проблемой, ведь она не требует слишком много времени и каких-либо специализированных умений. Если в вашем авто используется другая система крепления и регулировки генератора, стоит обратить внимание на инструкцию по эксплуатации. В ней должны быть рекомендации по поводу регулировки ремня генератора.

Нужно соблюдать спокойствие и размеренность при выполнении данной работы, ведь любая неточность может принести значительные проблемы и неполадки в будущем. Помните, что неправильное натяжение ремня станет настоящей проблемой для вашего автомобиля. Потому будьте внимательны и не позвольте столь досадной неполадке испортить агрегаты вашего автомобиля.

Можно посмотреть на смену ремня генератора на видео, чтобы четко понимать последовательность действий:

Подводим итоги

Чтобы избежать любых проблем в эксплуатации генератора, необходимо правильно настроить работу ремня и прочих узлов. В таком случае вы сможете получить хорошую работу электрической системы автомобиля, избежать чрезмерной натяжки или недостаточной силы натяжения ремня и гарантировать его качественную и длительную работу. В ином случае вам придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжкой ремня генератора.

Если процедура оказалась достаточно сложной, лучше обратиться к профессионалам — услуга натяжки ремня генератора не будет стоить слишком дорого. Возможно, в вашем автомобиле присутствует специфическая конструкция для регулировки ремня. И в таком случае лучше также доверить работу специалистам. Приходилось ли вам самостоятельно регулировать натяжку ремня генератора или устанавливать ремень в экстренных условиях?

В большинстве случаев у появления свиста, писка, скрипа или визга из-под капота машины причина одна – свистит ремень генератора, либо ремень ГРМ. На современных автомобилях приводной ремень помимо генератора может также вращать шкивы гидроусилителя руля, компрессора кондиционера, помпы системы охлаждения двигателя и другого навесного оборудования.

Причины появления свиста могут быть разными. Например, свист ремня генератора при влажной погоде может быть вызван попаданием влаги на ремень и шкивы. А если ремень генератора свистит на холодную, то это может происходить из-за загустевшей смазки в подшипниках генератора или натяжных роликах.

В данной статье мы расскажем о том, почему свистит ремень генератора, что делать в таких случаях, и как устранить свист приводного ремня самому.

Свист может появляться на какое-то время, а затем пропадать (например, свист ремня генератора при холодном двигателе, во время дождя или при включении кондиционера), а может быть постоянным. Что делать и с чего начать поиск причины свиста?

Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его «подтяжкой». Зачастую причины свиста могут быть неочевидны.

Для того чтобы понять как устранить свист ремня генератора нужно сначала разобраться с тем, почему он свистит (пищит, скрипит), и каковы причины появления этих звуков.

В процессе работы ремень генератора, как и другие приводные ремни автомобиля, подвергается длительным высоким нагрузкам. С его помощью вращающий момент от коленвала двигателя передается к генератору и прочему навесному оборудованию.

Большинство приводных ремней в автомобиле имеют клиновидную форму, которая обеспечивает большую силу трения в местах контакта со шкивами. Они так и называются – клиновые ремни. Те же ремни, которые имеют несколько клиновидных дорожек (так называемых «ручейков») называются – поликлиновые.

Клиновые ремни бывают с зубьями и без. Считается, что ремни с зубьями лучше работают на излом, не ломаются и проскальзывают реже.

Вот мы и подошли к ответу на главный вопрос – почему свистит ремень генератора ? Всё очень просто – в 99% случаев свист появляется из-за трения ремня о шкивы и натяжные ролики в результате проскальзывания! То есть, если ремень не может провернуть шкив генератора или другого оборудования, то он просто проскальзывает, издавая неприятный звук похожий на свист, писк, скрип или визг.

Поэтому искать нужно не причину свиста, а причины, вызывающие проскальзывание ремня. И основных таких причин может быть пять:

1. Слабое или очень сильное натяжение ремня генератора;
2. Плохое качество или износ ремня;
3. Попадание грязи, влаги, масла и других технических жидкостей на ремень и шкивы;
4. Неисправный подшипник генератора или натяжного ролика;
5. Несоосность шкивов.

Кроме того, на появление свиста могут повлиять и такие факторы, как влажность и температура воздуха окружающей среды, техническое состояние генератора, кондиционера, гидроусилителя руля и другого оборудования, приводящегося в движение от ремня генератора.

Избавиться от свиста ремня генератора можно, устранив причины, вызывающие его проскальзывание на шкивах.

При появлении признаков проскальзывания ремня, сопровождающегося неприятным свистом, предлагаем устранять его в следующем порядке:

• Заглушите двигатель, откройте и зафиксируйте капот, во избежание его самопроизвольного закрывания;
• Внимательно осмотрите ремень генератора, не снимая с машины. На его поверхности не должно быть надрывов, торчащих нитей и других видимых повреждений. При их обнаружении ремень подлежит замене на новый.
• И внутренняя, и наружная сторона ремня должны быть сухими и чистыми, без следов грязи, масла и других технических жидкостей автомобиля. Это же касается и шкивов.
• Проверьте степень натяжения ремня – в большинстве случаев причиной появления свиста из-под капота является именно слабое натяжение ремня генератора. О том, как правильно проверять степень натяжения ремня генератора .

Информацию об оптимальной степени натяжения ремня генератора Вашего автомобиля ищите в инструкции по эксплуатации к нему.

• При необходимости отрегулируйте натяжение ремня. Хорошая видео-инструкция по регулировке ремня генератора есть внизу этой страницы.
• Если всё вышеперечисленное не помогло и ремень генератора продолжает противно пищать, тогда при заведенном двигателе и хорошем освещении внимательно осмотрите линию шкивов на соосность.

Косвенным признаком несоосности шкивов является перескакивание поликлинового ремня с дорожки на дорожку и его сползание со шкива.

• Обратите внимание на линейность вращения шкивов – если какой-либо шкив вращается «восьмеркой», то он будет рвать и сбрасывать с себя ремень. Чаще всего так ведут себя шкивы с резиновым демпфером, который со временем теряет эластичность и перестает выполнять свои функции.

И так, если ремень генератора свистеть не перестал, но при этом он целый, чистый, хорошо натянут, шкивы вращаются ровно и плавно, то ситуацию можно попытаться исправить ещё одним методом:

1. Снимите ремень генератора и ещё раз тщательно осмотрите его на предмет повреждений и загрязнений. Если ремень целый, тогда нужно почистить его поверхность с внутренней и наружной стороны (можно с помощью бензина или керосина), если обнаружатся повреждения – покупайте новый ремень.
2. При снятом ремне генератора хорошенько почистите шкивы от грязи и пыли. Лучше всего это делать при помощи металлической щетки. Можно также применять бензин или керосин.
3. На чистые шкивы наденьте чистый ремень и отрегулируйте его натяжение. После этого свист ремня генератора должен исчезнуть.

Если всё вышеперечисленное не помогло и свист ремня никуда не делся, значит, проблема кроется либо в качестве самого ремня, либо в оборудовании, которое приводится в движении от него: натяжных роликах, генераторе, насосе гидроусилителя руля, компрессоре кондиционера и т.д. Возможно просто загустела смазка в подшипниках или они вышли из строя, а может причина куда более серьёзная, поэтому в данном случае лучше будет обратиться за помощью к специалистам автосервиса.

Временно свист можно попытаться устранить при помощи специальной автохимии, так называемых кондиционеров-натяжителей для приводных ремней. Проблему это, конечно же, не решит, но свист на какое-то время пропадет.

Видео-инструкция по регулировке ремня генератора на Рено Логан и Лада Ларгус

От качественной работы генератора зависит работоспособность ДВС. Прибор после старта мотора является основным источником электричества на борту автомобиля. Однако для бесперебойного вращения ротора необходимо правильно натянуть , в противном случае появятся проблемы с выработкой тока.

Как натягивать ремень генератора автомобиля.

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

• недостаток ;
• бортовая электросистема испытывает дефицит напряжения;
• включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Важно! Слабая натяжка ремня генератора способствует его проскальзыванию, нагреванию от трения и приводит быстрому выходу из строя из-за потери своих рабочих характеристик.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Перед тем как проверить натяжение ремня генератора, необходимо учитывать, что оптимальное значение зависит от многих внешних факторов, к которым относятся:

• марка и модель автомобиля;
• тип установленного под капотом генератора;
• вид используемого для передачи вращения ремня.

Каким должен у автомобиля быть уровень натяга ремня на генераторе, помогает узнать инструкция к марке авто. Также производители генераторов и ремней регламентируют значение, указывая его в паспорте, прилагаемом к изделиям. На параметр оказывает влияние наличие дополнительно подключенного оборудования. К таким узлам относятся генераторы, гидро- и электроусилителя руля. Не во всех условиях имеется возможность получить точные сведения об электрооборудовании, вмонтированном в авто. В таких ситуациях бывалые водители руководствуются универсальным правилом, под которое подпадает большое количество отечественных и .

Важно! Для многих автомобилей тестирование натяга осуществляется на наибольшем прямолинейном отрезке ремня между шкивами. После прикладывания усилия, эквивалентного 10 кг, отклонение ремня должно быть на величину около 10 мм.

Например, в моделях ВАЗ 2115 могут быть установлены генераторы разных моделей в зависимости от года выпуска машины. Встречаются марки 37.3701 или близкие аналоги 9402.3701. В первом случае допустимым является отклонение при 10 кг на 10-15 мм, а во втором случае интервал производителями лимитирован в 6-10 мм.

Признаки слабого натяжения привода генератора

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

• из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
• некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
• на панели приборов непрерывно во время поездок горит лампочка .

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры. Стоит обращать внимание на ее поведение.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

• планка;
• болт;
• ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

• крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
• поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
• затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

• в первую очередь послабляем крепление генератора;
• далее ключом отвинчиваем/закручиваем регулировочный болт;
• закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки. Важно учитывать погрешность, возникающую при затягивании крепежа.

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Важно! Использовать для регулировки непредназначенные для данной операции инструменты, например, согнутые пассатижи либо иные самоделки, не рекомендуется, так как с их помощью можно не только ослабить ремень, но и повредить натяжитель на генераторе.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Важно после всех регулировочных работ, проехав пару-тройку километров, проконтролировать, не перетянут или не обвис ли ремешок снова. Такой контроль даст полную уверенность в правильности проведенных операций.

Что будет, если перетянуть

Не все автомобилисты знают, что случится, если водители перетягивают ремень во время натяга. Увеличенная нагрузка повышает износ узла. Она проявляется в виде характерного гула от электроприбора. Основной шум создают подшипники и ролики, которые будут создавать повышенный натяг. Более дорогим из-за пережима окажется ремонт задействованного в цепи водяного насоса или компрессора кондиционера. Стоит обращать внимание на специальные метки, используемые производителями для контроля износа натяжителя и своевременной замены ремня.

Вывод

Необходимо удерживать ремень в оптимальном состоянии без ослабления и перетяга. Это минимизирует нагрузки на электроприборы и не создаст лишнего усилия для механических узлов. Не рекомендуется допускать чрезмерного ослабления, так как ремень может попросту слететь со шкивов, а при увеличенном натяге он способен порваться.

Если ослаб ремень генератора что будет

Не только шкив и натяжение: почему ремни изнашиваются раньше срока?

Иногда такое бывает: новый ремень генератора (допагрегатов) или ремень ГРМ выходит из строя намного раньше положенного срока. И тогда печально заявляют: “У меня сожрало ремень”. Да, очень точное слово — сожрало. Ремень обычно так и выглядит: будто его кто-то погрыз с одной стороны. Правда, бывает и иначе: выглядит целым, но будто растянулся и проскальзывает на шкивах, потому что хода натяжителя ему уже не хватает. Давайте посмотрим, кто жрёт ремни и что с этим делать.

Они разные!​

Конструкция приводных ремней и ремней ГРМ разная. Первые ремни — поликлиновые (ручейковые), вторые — зубчатые. А ещё ремни бывают кордшнуровой конструкции, кордтканевой, ротационной вулканизации и прочие, и прочие. Мы не будем анализировать их преждевременный износ исходя из конструкции или метода изготовления ремня. Подойдём к вопросу иначе и рассмотрим три варианта: ремень изношен сбоку, ремень растянулся, ремень порвался.

Износ сбоку встречается и у ремней ГРМ (чаще), и у поликлиновых (реже). Растянутый ремень чаще всего бывает поликлиновым, а рваться они могут все. Поэтому ориентироваться будем исключительно на характер повреждения, исходя из которого будем рассматривать его причины. Начнём с самого обидного и распространённого повреждения: ремень катастрофически быстро изнашивается сбоку.

Мимо, криво и не штатно

Разумеется, самая очевидная причина износа грани ремня — это её контакт с чем-то, с чем эта грань контактировать не должна. Чаще всего такое происходит из-за того, что какой-то из шкивов, через который проходит ремень, стоит несоосно. В этом случае ремень старается сползти в сторону и трётся боковиной о край шкива. Что делать? Искать кривой шкив!

Чаще всего причина несоосно стоящего шкива кроется в разрушении его подшипника. Шкив встаёт наперекос, ремень подъедается сбоку. Небольшой перекос ремень выдержать может, но он не должен превышать 1 мм на 100 мм длины. Больше — это уже криминал.

Метод избавления от этой неприятности прост: нужно исправить несоосность шкива, вернуть его в одну плоскость с остальными шкивами и ремнём. И это было бы совсем просто, если бы не одно но: не всегда понятно, какой именно шкив стоит криво. На глаз полагаться нельзя, потому что ремень едет в сторону от перекоса в несколько градусов, который на вид совершенно незаметен. Поэтому можно пойти двумя путями.

Первый — это запустить холодный мотор, минут через десять заглушить его и очень осторожно потрогать шкивы руками. Все шкивы будут тёплыми, но виноватый обычно греется так, что рука не терпит. Немного травмоопасно, но действенно.

Второй способ более эффективный: снимать ремень и проверять все шкивы подряд. Если какой-то крутится от руки с рывками или усилием — менять подшипники. К сожалению, найти кривой шкив иногда бывает сложно, но искать его всё-таки придётся: внезапный обрыв ремня намного неприятнее. И начинать поиск лучше всего с тех шкивов, которые имеют демпфер (резиновую прослойку). С возрастом и пробегом она изнашивается, и под нагрузкой ремня внешняя часть шкива может перекоситься. Подшипник в этом случае вполне может быть целым, но сам шкив встанет криво, а при особенном везении может ещё и бить. В общем, нужен методичный поиск, иначе никак.

Вторая причина — нештатный шкив. Такое чаще встречается на старых машинах: искать стоковый или сложно, или дорого, поэтому ставят то, что приблизительно подходит по месту. Например, ставят шкив от машины в другой комплектации. А шкивы при этом могут отличаться (например, если ремень крутит компрессор кондиционера или насос ГУР, которых нет в другой комплектации). В этом случае ремень может стоять наискосок и тоже изнашиваться сбоку.

Иногда ремень может просто цепляться боковиной за какую-нибудь защиту или кожух. Случай редкий, но проверить нужно, особенно если эту защиту приходилось недавно снимать.

А что, если растягивается?

Скажем сразу: растягиваться современные ремни практически не могут. Если ремень ослаб, он, скорее всего, износился, а не растянулся. Причин может быть масса.

Самая очевидная — это бракованный ремень. Он же — поддельный, контрафактный, палёный. Но допустим, что после замены и второго, и третьего ремня ситуация повторяется: он очень быстро изнашивается. В чём дело?

В первую очередь — опять в подшипниках. Что-то где-то очень плохо крутится, и ремень проскальзывает. Опять же можно посмотреть, не греется ли какой-то из шкивов выше нормы, а затем диагностировать всё со снятым ремнём. И, конечно же, послушать работу всех подшипников.

Вообще, если новый ремень свистит, долго он прослужить не может по определению. Это означает, что он испытывает чрезмерную нагрузку, которая заметно сокращает его ресурс. Так что тут меры нужно принимать сразу после установки нового ремня, а не ждать его быстрого износа.

Вторая причина — это грязь на шкивах. Если машина часто съезжает с асфальта, а хороших пыльников или защиты снизу у неё нет, заметное количество пыли с маленькими песчинками и даже камешками оседает на ремне и шкивах. Всё это сокращает жизнь ремней очень быстро, поэтому за чистотой шкивов нужно следить всегда. Даже если большую часть жизни машина проводит на асфальте.

Третья причина — это износ самих роликов и шкивов. Выработку на ролике видно сразу: у него появляются бортики, о которые трётся ремень. Это, конечно же, недопустимо.

Износ шкива определить сложнее. Тем не менее, ручейковый ремень стачивается о такой шкив интенсивно, а если ситуация совсем запущенная, то ручейки ремня могут вообще застревать в пазах шкива. Поэтому если всё стоит ровно, все подшипники исправны, а ремень на старой машине всё равно изнашивается слишком быстро, есть смысл проверить, не изношены ли шкивы (особенно приводной на коленвале, который считают бессмертным, но это не так).

Есть ещё некоторые причины быстрого износа ремня, которые можно назвать экзотическими (но вероятными). Связаны они также с перекосом шкивов, но вызваны редкими причинами. Например, криво установленной помпой. Бывает, что при замене помпы (и не только её) не очищают поверхности, которые контактируют с плоскостью помпы. Ладно ещё, если она от этого перекоса потечёт — тут сразу всё понятно. Но умельцы у нас бывают разными, могут замазать всё каким-нибудь герметиком прямо по грязи, и тогда искать перекос будет сложнее.

И ещё встречаются ситуации, когда шкив стоит на кривой оси. Ось может погнуться, например, от долгой работы с перетянутым ремнём (особенно если ось старая). Такие проблемы решают по-разному. Если есть возможность провернуть ось, её проворачивают так, чтобы шкив встал ровнее. Обычно это сделать трудно или невозможно, и тогда в ход идут самодельные полукольца, которые зажимают между подшипником шкива и привалочной поверхностью. Да, этим способом несоосность исправить можно, но частенько до этого успевают порваться ещё один — два ремня. Впрочем, человек с опытом своего всё равно добьётся.

А что, если просто рвётся?

Ремень очень редко не начинает свистеть или пищать, а сразу рвётся. Понятно, что речь идёт не про ремень ГРМ (который проскальзывать не может в принципе, и в крайнем случае у него срезает зубья), а про приводной ремень. Чаще всего такое происходит, если на роликах или шкивах есть или грязь, или заусенцы. Так что выход один — проверять все поверхности. Если есть составной шкив, нужно проверить сварку его половин, которые могут разойтись и зажать ремень до обрыва.

При клине какого-то ролика или подшипника ремень рвётся редко, тем более если он новый. Он в этом случае будет проскальзывать, а не услышать это просто невозможно.

Порванный ремень лучше не выбрасывать сразу, а осмотреть со всех сторон. Если на нём есть следы масла, сначала нужно понять, откуда оно взялось на ремне. Масло сокращает жизнь ремней очень быстро, так что сначала нужно решить проблему с его течью, а потом уже ставить новый ремень.

А если на внутренней стороне ремня есть вмятины, придётся искать, откуда они взялись. Скорее всего, тут виноват именно мусор, который остался в шкиве. Перед установкой нового ремня всё это надо тщательно очистить.

Ну и не надо удивляться тому, что быстро порвался какой-то неоригинальный ремень. Некоторые производители гарантируют работу ремня на протяжении 120 тысяч километров, и это очень много. Не каждый аналог способен столько отработать, поэтому в случае отказа от оригинала интервалы замены желательно сократить и не удивляться тому, что ремни стали служить меньше. Обидно, но почти всегда более дешёвый ремень служит не так долго, как дорогой оригинал или очень качественный аналог.

Ремень генератора. На что влияет?

Машина старая, ремень генератора может после подтяжки «закусываться» источенным шкивом генератора. Это влияет на обороты движка.

#6 Интерполятор

#7 prilip

• Город: default-city

#8 Интерполятор

кстати про ремни: в стандарте стоит ремень шириной 10мм, так вот ни для кого не секрет что шкив генератора жрет очень сильно, так вот простой совет: ставить ркмень 11.8мм в ширину (от дизельных гольфов) по длинне он такой же, а вот на сожранном шкиве он поездит еще
я кстати уже года 3 ежжу на 11,8мм ремнях — полет нормальный

#9 prilip

• Город: default-city

#10 Интерполятор

#11 prilip

• Город: default-city

#12 Интерполятор

ну шкивы не обязательно в кунцево искать..(и кстати сам туда практически не доедешь. )
можно и по магазинам.
кстати те шкивы которые продаются типа оригинальные — на самом деле достаточно гавеные! у меня такой сожрало за год!
поэтому меняй и шкив и ремень сразу ставь 11.8!
и будет щастье

Если ремень генератора плохо натянут что будет. Натяжка ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это . Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — или гидроусилителя.

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Возможные неисправности в приводе электрогенератора и способы их устранения

Неисправности в ременном приводе электрогенератора в процессе эксплуатации могут проявляться по разному:

• это может быть свист со стороны расположения привода;
• это слабое напряжение генератора, по причине слабого натяжения и периодического проскальзывания ременной передачи. Проскальзывание может происходить и при нормальном, штатном натяжении ремня по причине попадания воды, охлаждающей жидкости или масла на рабочие элементы привода;
• не менее опасно для двигателя и слишком сильное натяжение в приводе. Из-за излишне больших нагрузок возможно разрушение подшипников ( ?), шестерен или повреждение валов, а также может произойти порыв ремня. В этом случае дальнейшее движение будет невозможно до замены его на новый, рабочий. Самая худшая ситуация — это когда порыв происходит на трассе, в безлюдном месте. Шоферская практика говорит о том, что это происходит не так уж редко.

Внимание! Специалисты и опытные автовладельцы рекомендуют иметь в запасном комплекте в багажнике новый ремень, при том что, как правильно натянуть ремень генератора на ВАЗ 2114, водитель может научиться в течение 10 минут. А так же советуют прочитать стать о том генератора, для того, чтобы быть «подкованным» на все случаи жизни.

Поскольку состояние ременной передачи генератора это жизненно важная проблема, то контроль за ней входит в обязанности водителя. Проверяется ремень достаточно просто — необходимо простым нажатием на него с усилием в 10 кг проверить прогиб. Для электрогенератора марки 9402.3701 он должен быть в пределах 0,6 — 0,9 см, для марки 37.3701 — 1,0 — 1,5 см. Кроме того, необходимо проверять чистоту всех элементов привода.

Если водитель слышит, что свистит ремень генератора, то в обязательном порядке, сразу же надо проверить состояние ременной передачи. Дело в том, что если ремень реально ослаблен, то он может на больших оборотах перекрутиться и порваться.

В том случае, если при контроле установлено, что есть ослабление, то нужно натянуть ремень генератора. Для этого требуется выполнить ряд несложных действий и ключи на «10» и на «13».

• Установить автомобиль на ровной площадке и поставить его на скорость и ручной тормоз.
• Открыть капот и перед тем, как натянуть ремень генератора на ВАЗ 2114, с помощью ключа на «13» ослабить гайку закрепляющую корпус генератора на регулировочной рейке.

• Используя ключ на «10» закручивать регулировочный винт механизма натяжителя, при этом корпус электрогенератора должен смещаться по рейке в сторону передка машины.

• В процессе вращения винта натяжителя надо контролировать прогиб ремня. После того, как он будет в пределах нормы для установленного на машине типа электрогенератора, требуется ключом на «13» крепко затянуть гайку на регулировочной рейке.
• Как только гайка крепления будет затянута необходимо два раза рукой провернуть коленвал и снова проверить прогиб. Если он окажется в пределах нормы, то, запустив двигатель, надо проверить работу ременного привода в рабочем режиме. При этой проверке не должно быть никакого постороннего шума, ремень должен вращаться не изгибаясь и не смещаясь в сторону.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

1. Открутить или ослабить саму регулировочную гайку;
2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
3. Далее на планке затягивается ранее ослабленная гайка.
4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

1. Ослабить верхнюю или нижнюю затяжку генератора;
2. Далее произвести один поворот регулировочного винта по часовой стрелки;
3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу.

Подводим итоги

Чтобы избежать любых проблем в эксплуатации генератора, необходимо правильно настроить работу ремня и прочих узлов. В таком случае вы сможете получить хорошую работу электрической системы автомобиля, избежать чрезмерной натяжки или недостаточной силы натяжения ремня и гарантировать его качественную и длительную работу. В ином случае вам придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжкой ремня генератора.

Если процедура оказалась достаточно сложной, лучше обратиться к профессионалам — услуга натяжки ремня генератора не будет стоить слишком дорого. Возможно, в вашем автомобиле присутствует специфическая конструкция для регулировки ремня. И в таком случае лучше также доверить работу специалистам. Приходилось ли вам самостоятельно регулировать натяжку ремня генератора или устанавливать ремень в экстренных условиях?

Каждый автолюбитель в курсе, что правильная сила натяжения ремня генератора благоприятно влияет на срок службы его подшипников, его самого, и водяного насоса. Это отнюдь не мелочные характеристики, как может показаться на первый взгляд. Если этот элемент натянут плохо, то значительно снижается коэффициент полезного действия автомобильного генерирующего устройства, так как оно не может вырабатывать зарядный ток требуемой силы.

В этой статье мы расскажем, как проверить показатель натяжения, отрегулировать, подтянуть и самостоятельно в собственном гараже.

Замена ремня генератора

Если после того как вы натянули ремень генератора, он продолжает свистеть и быстро начинает свисать, вероятно, потребуется его заменить. Чаще всего, причинами для замены ремня генератора являются:

Если появился любой из указанных выше признаков, либо произошел обрыв ремня генератора, необходимо его заменить. При выборе ремня генератора для замены рекомендуется пользоваться подбором по VIN-коду, либо можно сообщить информацию о необходимом ремне продавцу, уточнив ее предварительно в книге по технической эксплуатации автомобиля.

Сам процесс замены ремня довольно простой, с ним можно ознакомиться в книге по технической эксплуатации вашего автомобиля. Перед тем как приступать к работам, нужно поставить автомобиль на ручник и обесточить сеть, сняв клемму с аккумулятора. Сама работа сводится к тому, что предварительно ослабляется крепление, после чего генератор надо прижать к двигателя и снять старый ремень. Далее на его место натягивается новый ремень.

Если из-под капота при запуске двигателя, в начале движения или при переключении передач раздается характерный свист, пропадающий после повышения оборотов двигателя – пришло время обратить внимание на ремень генератора. Если же сигнальная лампа в виде аккумулятора на приборной панели не гаснет после запуска двигателя или загорелась в процессе движения, то, скорее всего, ремень уже вышел из строя.

Лада Калина Спорт GTI › Бортжурнал › Проверяем натяжение ремня генератора по частоте колебаний.

Еще зимой засвистел ремень и загудел ролик натяжителя. Ролик пытался восстановить, но его подклинивало даже с новой смазкой. Купил новый и решил в нем тоже заменить смазку. Ни чего сложного оказалось — снять с двух сторон манжеты, достать пластиковый сепаратор и вымыть старую белую смазку ( сами продавцы сказали, что не очень хорош наполнитель )).

Я мыл в спирте, получил замечание от коллег, что изверг и нужно по рукам за неправильное применение волшебной водички.

Собираем в обратном порядке . Смазку использовал под название «вымпел» купленная в ближайшем автомагазине, в общем не замарачивался на выборе .

Гул подшипника пропал, а свист остался на холодную. Сам ремень в порядке и менять не хотелось. Возникает вопрос как правильно натянуть ремень. На сто ремень проверяют таким образом : в самой нижней точке, сам ремень изгибают на 90° и по сопротивлению, и ориентируются на свой профессионализм определяют годно или не годно.) Еще вариант как в букваре написано с использованием 10кг и линейки. Не удобно но можно попробовать с использованием ручного динамометра . И еще способ который я прочитал на драйве здесь измеряя колебания ремня. И что даже в продаже есть прибор для измерения «LADA НОРМА-ПИНаР» Был заказан с Алика микрофон. В ноутбук устанавливаем программу Spectrum Lab, подключаем микрофон и идем играть на ремне как на гитаре. Совершаем все операции которые описаны в ссылке выше. ) У меня получилось около 240 Гц, значит ремень натянут правильно для моего двигателя с кондером. Так сказать профессионализм ребят на сто не пропит)

Приходит мысль измерения проводить телефоном, на Play Маркет очень много программ не удобных или очень не удобных. Натыкаюсь на запись где подробно описано как проводить замеры. Из всех программ Smart Tools самая удобная. А теперь самое интересное для меня и открытие в жизни было штекер не подошел к телефону! Оказывается количество контактов на штекере для телефона больше (4шт) ни когда на это не обращал внимания. Далее оказалось не любая гарнитура от одного телефона может подойти к другому телефону, местами поменены местами микрофон и «-«. По порядку. От старых наушников отрезаю и очищаю от изоляции миниджек .

Ищем информацию расположения «микрофон» и «масса». Ссылка по телефону выбираем вид миниджета ОМТР или CTIA. Припаиваем ( не удобно так как очень тонкие провода) и проверяем цэшкой. Чтоб при эксплуатации не оторвать провода решил изолировать контакты . От наушников взял, что то подобие чехла и залил с проводами эпоксидку «Момент» .

Конечно перепачкался, нужно было подождать и криво застыл джек ( а у кого он прямой) главное, чтоб работал ) Замеры были проведены и результат 136 Гц, очень схожи с ноутбуком, можно верить.

Теперь имею свой карманный прибор для измерения натяга ремня генератора.

Проверка состояния приводного ремня генератора и натяжного ролика

Даже если вы не услышали характерного звука из-под капота, обрыв ремня генератора трудно не заметить – это можно понять как по загоревшейся лампе на приборной панели, так и по заметному снижению мощности всего электрооборудования. Впрочем, аналогичные симптомы могут быть следствием повреждения проводки, или же выхода из строя генератора, поэтому в отсутствии ремня на шкиве все же стоит убедиться путем визуального осмотра.

В идеале доводить приводной ремень до такого состояния, когда от чрезмерного износа он попросту ревется, конечно, не стоит. Для этого периодически необходимо проверять его состояние. Сделать это не составит труда, ведь ремень отлично виден при открытии капота. Достаточно просто взглянуть на него, например, доливая жидкость в бачок омывателя. При обнаружении на поверхности потертостей, трещин, отслоений, порезов и иных повреждений, необходимо заменить ремень генератора

Чтобы проверить состояние натяжного ролика ремня генератора, необходимо прислушаться к его работе при запущенном двигателе. Если с правой стороны слышен отчетливый хруст, скрип или свист, при этом ремень в нормальном состоянии, необходимо заглушить двигателя, снять ремень (кстати, это позволит рассмотреть его лучше) и прокрутить ролик рукой. Если выяснится, что посторонние звуки издает именно он – деталь необходимо менять. В противном случае стоит проверить натяжной ролик ремня ГРМ и помпу.

Признаки и последствия неполадки

Ремень – слабое звено любой передачи. Постоянно вращаясь между шкивами и передавая крутящий момент, элемент постепенно изнашивается и его натяжение начинает ослабевать. С течением времени возникает проскальзывание и ускоренное истирание резинотехнического изделия, приближающее его обрыв. Преждевременно ослабить ремень может попавшее на рабочую поверхность моторное масло либо охлаждающая жидкость (или все вместе).

Когда необходима проверка и подтяжка ременной передачи:

1. Проверять ремень стоит при каждом удобном случае, когда вы открываете капот автомобиля. На подавляющем большинстве машин это не составит труда – достаточно протянуть руку и надавить сверху на резинотехническое изделие.
2. Если при работе двигателя, особенно после нажатия педали акселератора, из-под капота доносится громкий неприятный писк. Звук однозначно указывает на проскальзывание ременной передачи на шкивах.
3. Следует проверить натяжение ремня генератора, когда на приборной панели периодически зажигается красный индикатор зарядки аккумулятора.
4. После разборки и ремонта силового агрегата, предполагающего снятие данного узла.

Проскальзывание или обрыв ремня не несет фатальных последствий, но заметно снижает ресурс аккумуляторной батареи. Когда вал генератора крутится с перебоями либо не вращается вовсе, бортовая сеть получает напряжение от аккумулятора. Поскольку для искрообразования и питания систем необходима приличная мощность, он довольно быстро разряжается «в ноль». Восстановить заряд полностью севшего кислотного аккумулятора довольно трудно, а зачастую – невозможно.

На некоторых моделях авто ременная передача задействована для вращения нескольких шкивов одновременно – генератора, насоса гидроусилителя руля, компрессора кондиционера и помпы. Следовательно, ее проскальзывание или обрыв повлияет на работу указанных агрегатов. Опасность представляет остановка помпы (возможен перегрев двигателя) и насоса ГУР – водитель не успеет приноровиться к резкому увеличению нагрузки на руле и может попасть в ДТП. Поэтому лучше своевременно проверить и подтянуть ремень генератора.

Предлагаем ознакомиться Есть ли разница в выплатах при сокращении и ликвидации предприятия

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

• из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
• некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
• на панели приборов непрерывно во время поездок горит лампочка уровня заряда аккумулятора.

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры. Стоит обращать внимание на ее поведение.

Проверка натяжения приводного ремня генератора

В некоторых случаях низкий зарядный ток, вырабатываемый генератором, может стать причиной проскальзывания приводного ремня по шкиву из-за недостаточного его натяжения. Проверить натяжение можно, приложив усилие 10 кгс на участке между шкивом коленвала и генератора. При этом ремень должен прогнуться примерно на 1 см. Если прогиб больше, ремень необходимо подтянуть, отрегулировав положение натяжного ролика.

Спасибо за подписку!

Натяжение ремня

можно контролировать и при закручивании шпильки натяжного механизма. Для этого вращать ключ можно при помощи обычного безмена – простейших пружинных весов. Когда его показания достигнут 2 кг – затягивание шпильки необходимо прекратить.

Своевременная проверка ремня генератора и его натяжения

позволяет предотвратить разряд аккумуляторной батареи, а также необходимость замены приводного ремня в «походных условиях». Проверить состояние натяжного ролика приводного ремня можно путем его вращения, желательно без нагрузки. Появление посторонних звуков при этом свидетельствует о сильном износе.

Генераторное устройство представляет собой узел, необходимый для питания всего электрооборудования машины. Его правильная работа зависит от многих факторов, в том числе правильной натяжки . Натянуть ремень генератора можно тремя способами.

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы.

Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя.

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

• недостаток зарядки аккумуляторной батареи;
• бортовая электросистема испытывает дефицит напряжения;
• включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Как проверить натяжение?

Прежде чем регулировать и затягивать ремень привода в автомобиле, требуется произвести проверку величины натяжения. Этот параметр уникален для каждого отдельного авто, а также типа и модели генераторной установки.

Подробно узнать о значении натяжения можно из информации, приведенной в сервисной документации к машине. Эти данные могут быть указаны в техническом руководстве к генераторному устройству либо приводному ремешку.

На величину натяжки будет влиять использование дополнительного электрооборудования, которое стоит в машине. В частности, речь идет о системе кондиционирования и системе гидравлического усиления рулевого колеса. В целом, можно сказать, что при воздействии 10 кг на ремешок его отклонение должно быть около 1 см.

Надавливать на изделие надо на наиболее продолжительном участке, непосредственно между шкивами, при этом сила надавливания должна быть примерно 10 кг. Но и это значение только приблизительное, поскольку во многих моделях ВАЗ данный параметр составляет 6-10 либо 15-15 мм.

Как проверяется натяжение?

Чтобы проверить состояние ременной передачи, нужно знать, где она расположена:

• в переднеприводных автомобилях узел находится на правом (по ходу движения) торце силового агрегата;
• в машинах, оборудованных задним приводом, передача устанавливается на передней стенке двигателя;
• ремень, объединяющий шкивы нескольких агрегатов, проще всего отыскать по расположению генератора.

Диагностика выполняется просто: выберите наиболее длинный участок между шкивами и надавите двумя пальцами. Согласно инструкциям по эксплуатации разных автомобилей, ремень генератора должен быть натянут так, чтобы при воздействии усилия 10 кг прогиб составил от 6 до 15 мм. Проверяя элемент «на глазок», лучше ориентироваться на величину 1 см. Если резиновое изделие прогибается сильнее, однозначно требуется подтяжка.

Чрезмерное натяжение ремня недопустимо. Перетянутый элемент слишком нагружает подшипники генератора и остальных агрегатов, которые он вращает. Отсюда ускоренный износ и преждевременная замена деталей. Если сделать сильную подтяжку ранее изношенного ремня, то операция спровоцирует его разрыв.

В некоторых автомобилях доступ к ременной передаче затруднен – мешает пластиковый кожух и другие элементы, обеспечивающие работу двигателя. Придется потратить несколько минут, чтобы их открутить и снять.

Перед тем как проверить натяжение ремня генератора, необходимо учитывать, что оптимальное значение зависит от многих внешних факторов, к которым относятся:

• марка и модель автомобиля;
• тип установленного под капотом генератора;
• вид используемого для передачи вращения ремня.

Каким должен у автомобиля быть уровень натяга ремня на генераторе, помогает узнать инструкция к марке авто. Также производители генераторов и ремней регламентируют значение, указывая его в паспорте, прилагаемом к изделиям. На параметр оказывает влияние наличие дополнительно подключенного оборудования.

К таким узлам относятся генераторы, гидро- и электроусилителя руля. Не во всех условиях имеется возможность получить точные сведения об электрооборудовании, вмонтированном в авто. В таких ситуациях бывалые водители руководствуются универсальным правилом, под которое подпадает большое количество отечественных и иностранных легковушек.

Например, в моделях ВАЗ 2115 могут быть установлены генераторы разных моделей в зависимости от года выпуска машины. Встречаются марки 37.3701 или близкие аналоги 9402.3701. В первом случае допустимым является отклонение при 10 кг на 10-15 мм, а во втором случае интервал производителями лимитирован в 6-10 мм.

Инструкция по натяжке ремня

Регулировка натяжителя может быть выполнена в гаражных условиях. Есть несколько способов натяжки, разберем подробно каждый из них.

Схема натяжения ремня генератора

Схема натяжения ремешка

С помощью регулировочной планки

Во многих машинах генераторная установка фиксируется на картере силового агрегата посредством специального удлиненного болта. Этот элемент обеспечивает возможность перемещения устройства в разные стороны. Сверху располагается специальная планка, выполненная в виде дуги. На ней имеется прорезь, а также гайка, которая фиксирует расположение агрегата отностительно двигателя.

Для выполнения натяжки приводного ремешка делается следующее:

1. Гаечным ключом гайка выкручивается на планке.
2. Используя монтажную лопатку, монтировку либо другой похожий инструмент, генераторная установка отодвигается от мотора.
3. Гайка затягивается на планке.
4. Производится диагностика натяжки ремешка устройства. Если требуется, процедура натяжения повторяется.

С помощью регулировочного болта

Болтовое регулирование положения приводного ремешка считается более удобным в обслуживании и модифицированным.

Процедура регулировки выполняется так:

1. Производится ослабление затяжки гаек. Они располагаются сверху и снизу от генераторной установки, на креплениях.
2. Посредством поворота регулировочного винта по часовой стрелке агрегат отодвигается от блока. При выполнении этой задачи надо одновременно произвести диагностику степени натяжения изделия.
3. Когда достигнут необходимый результат, гайки затягиваются обратно.

Канал Dromtest рассказал о регулировке силы натяжки приводного ремешка с помощью болта на примере модели Хонда Цивик 7.

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

1. Открывается капот автомобиля и находится генераторное устройство.
2. На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
3. Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
4. С помощью гаечного ключа после регулировки выполняется фиксация ролика. При настройке важно правильно подобрать усилие натяжки.
5. Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование. Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Канал Всего понемногу представил подробную инструкцию о натяжке приводного ремешка в машине Лада Приора.

Натяжной ролик ремня генератора: устройство, признаки неисправности и 7 шагов по его замене

Генератор — это важнейший элемент системы электрообеспечения автомобиля. Его привод осуществляется благодаря коленчатому валу силовой установки. Это обеспечивает бесперебойность его работы во время функционирования установки. В качестве привода используется ремень. Для этого в конструкции предусмотрен натяжной ролик ремня генератора. В таком типе конструкции генератор не является подвижным. Регулировка осуществляется посредством смещения ролика.

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

1. Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
2. Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Признаки неисправности натяжного ролика ремня генератора

Для начала убедитесь в том, что необходима замена ролика натяжителя ремня генератора. Признаки его неисправности перечислены ниже:

• генератор не обеспечивает полную зарядку бортовой сети либо она вообще не получает электроэнергию;
• со стороны, где находится ремень, слышен звук, похожий на пищание;
• слышен гул;
• ролик или ремень очень вибрируют при работающей силовой установке;
• в ролике присутствует люфт;
• ремень изношен с одной стороны.

Некоторые из этих признаков могут означать неисправность элементов, приводящих ролик в действие. Гул и пищание могут свидетельствовать об износе подшипников насоса ГУР, кондиционера или компрессора. Неисправность может заключаться и в самом генераторе.

Диагностика натяжителя приводного ремня

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

1. Необходимо провести визуальное ознакомление с ремнем и оборудованием, приводимым им в действие. Для этого запустите силовую установку и проверьте, присутствуют ли вибрации ремня, шкива или ролика.
2. Проверьте натяжение ремня генератора. Для этого остановите двигатель. Далее на самом крупном пролёте между шкивами возьмите ремень и попробуйте повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит его натяжение в порядке. В противном случае угол проворота будет меньше или больше, и тогда потребуется регулировка.
3. На следующем этапе необходимо снять ремень и проверить его состояние. Также необходимо проверить шкивы и ролики на наличие люфтов. Снять ремень достаточно просто. Для этого вы должны ослабить гайку натяжного ролика. После этого его необходимо снять со шкивов. Перед этим запомните положение ремня между шкивами, ведь вам потом придётся надевать его обратно. Рекомендуется сфотографировать положение на камеру мобильного телефона. После снятия проверьте, чтобы на ремне отсутствовали трещины и отслоения. Износ ремня должен быть равномерным. При обнаружении любого указанного дефекта смело меняйте ремень. Обратите внимание на односторонний износ. В случае такого износа шпилька крепления ролика или кронштейн изогнуты, что вызывает перекос. Если не устранить этот перекос, то ремень долго не прослужит.
4. Выполняется проверка люфта на шкивах. Повращайте ролик и убедитесь, что у него отсутствуют заедания и подклинивания. В случае их наличия имеет место быть сильный износ подшипника, и требуется замена натяжного ролика ремня генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: на ней не должно быть канавок. Если поверхность неровная — натяжной ролик приводного ремня подлежит замене.
5. Если после замены ремня гул и пищание не исчезают, то проблему необходимо искать в других элементах. Привод этих элементов происходит за счёт натяжения ремня.

Как поменять ролик натяжителя ремня генератора?

В качестве примера рассмотрим автомобиль Chevrolet Lacetti. Этот автомобиль достаточно популярен в России. Его можно встретить на многих торговых площадках. Кроме того, этот автомобиль обладает типичной по сравнению с другими автомобилями конструкцией. На Chevrolet Lacetti устанавливается саморегулирующийся натяжной ролик с кронштейном.

Для замены ролика вам понадобится следующий набор инструментов: набор рожковых ключей и головок с воротами. Последовательность монтажа представлена ниже:

1. С двигателя демонтируется корпус воздушного фильтра. Это делается с целью обеспечения доступа к ремню.
2. Откручивается насос ГУР. После этого можно добраться до самого ролика. Чтобы добраться и до болтов его крепления, необходимо демонтировать с двигателя защитный экран выпускного коллектора.
3. После того, как экран был снят, откручиваются болты насоса ГУР. Насос отодвигается в сторону для обеспечения доступа к ролику. После откручивания можно снять ремень с его шкива. Идущие к насосу патрубки в снятии не нуждаются.
4. Перед откручиванием ролика его необходимо привести в монтажное положение. Ролик для этого смещается, преодолевая усилие пружины до того, как будут совмещены стопорные отверстия на корпусе кронштейна. Далее ролик стопорится в таком же положении с помощью болтика или шплита, устанавливающегося в отверстие.
5. Откручиваются болты крепления кронштейна и ролика. Ролик извлекается. Новый элемент также нуждается в переводе в монтажное положение. После этого он устанавливается в конструкцию и закрепляется болтами.
6. Насос ГУР вместе с защитным экраном закрепляются и устанавливаются на место. Ремень надевается на шкивы. Для этого воспользуйтесь фотографией с правильным положением ремня.
7. Извлекается стопорный болт либо шплинт. Это делается для того, чтобы пружина произвела необходимое натяжение ремня.

На других моделях замена ролика натяжителя ремня генератора может несколько отличаться. Чаще всего на автомобилях с эксцентрированными роликами натяжка осуществляется с помощью специального ключа. Этим ключом ролик поворачивается вокруг шпильки с целью натяжения.

Выводы

Натяжной ролик ремня генератора является важной деталью, без которой невозможно корректное функционирование генератора. При малейших признаках сильного износа необходима замена натяжного ролика ремня генератора. Ролик можно найти в магазине запчастей. Также необходимо следить и за остальными элементами конструкции генератора. Замена натяжного ролика ремня генератора не должна вызывать сложностей и вполне может осуществляться самим автовладельцем без обращения в СТО. Удачи и лёгких дорог!

Последствия неправильной натяжки

Если вовремя не подтянуть приводной ремешок и он ослабнет, это приведет к снижению параметра тока зарядки АКБ. Если сила заряда будет низкой, то аккумулятор расходует собственный ресурс, в результате чего срок эксплуатации устройства падает. В итоге происходит разрушение внутренних пластин либо короткое замыкание. Если батарея необслуживаемая, то ее придется менять, ремонту она не подлежит.

Слишком слабое натяжение станет причиной появления скачков напряжения в бортовой сети машины. Для более старых авто эта проблема некритическая. Но в новых моделях, оснащенных множеством электронных приборов и систем, электрооборудование выйдет из строя. В частности, сломается ЭБУ мотора, ремонт будет дорогостоящим. Недостаточно натянутый приводной ремешок соскочит с вала при вращении на высокой скорости, а иногда он может пробить капот.

При сильной натяжке на трущиеся узлы и компоненты дополнительных агрегатов возлагается высокая нагрузка. О перетяжки может сообщить нехарактерный для функционирования мотора гул, обычно шум издает натяжной ролик. Иногда гул издают подшипниковые устройства генераторной установки, компрессора системы кондиционирования или системы гидравлического усиления рулевого колеса. Источником шума может быть втулка водяного насосного устройства.

Замена изношенного ремня

Краткий алгоритм действий при замене изделия:

1. Отключается АКБ в машине.
2. Владелец авто ослабляет гайки, фиксирующие крепеж.
3. Откручивается натяжной винт. При выполнении задачи надо одновременно прижать генераторное устройство к силовому агрегату.
4. Изношенное изделие заменяется на новое. Выполняется натяжка установленного ремня.
5. Производится фиксация гаек. Выполняется контрольная поездка и проверка правильности натяжения. При необходимости производится регулировка изделия.

Принцип работы приводных ремней

Ремень крепится к шкиву с V-образной канавкой и управляет генератором и водяным насосом с вентилятором, передавая вращательное движение от коленчатого вала.

Растянутые ремни часто проскальзывают и соскакивают со шкивов. Потрескавшиеся ремни в конечном итоге рвутся. Необходимо проверять натяжение и общее состояние ремней по меньшей мере один раз в месяц.

О порванном ремне обычно свидетельствует сигнальная лампа зажигания или прекращение работы генератора.

Перегрев двигателя или внезапно разрядившаяся батарея, могут указывать на то, что ремень провис или соскочил со шкива.

Как правило, ремень проскальзывает при большой загруженности генератора — например, когда одновременно включены фары и отопитель заднего стекла. В этом случае сигнальная лампа не загорается, но батарея не заряжается на полную мощность и в конце концов изнашивается.

Перегрев, вызванный проскальзыванием ремня, нарушает работу водяного насоса и вентилятора.

Помимо этого, под влиянием избыточной температуры сам ремень изнашивается гораздо быстрее. Как правило, в первую очередь трескается его внутренняя поверхность.

С другой стороны, избыточное натяжение ремня увеличивает нагрузку на генератор и шестеренки насоса, что вызывает преждевременные поломки.

Перед проверкой ремней извлеките ключ зажигания, чтобы предотвратить возможные травмы от внезапно включившегося двигателя.

При первичной проверке внимательно осмотрите ремень и ощупайте его внутреннюю поверхность, чтобы выявить повреждения. Для более тщательной проверки снимите ремень и последовательно согните каждый участок, чтобы обнажить возможные трещины.

При обнаружении трещин, потертостей, разрывов и выпуклостей ремень необходимо заменить. V-образные канавки на шкивах также нуждаются в осмотре. Убедитесь, что они не являются причиной повреждений. Канавки должны быть чистыми, гладкими и ровными. Проследите за тем, чтобы они полностью совпадали с ремнями и не перекручивали их.

Любое несоответствие обычно означает, что генератор был закреплен неправильно.

Механизм натяжения промежуточного колеса

В некоторых автомобилях присутствует вспомогательный механизм, который позволяет быстро и четко отрегулировать степень натяжения ремня. Ослабьте гайку на регулировочном винте и вращайте его до тех пор, пока ремень не натянется до нужной степени. Закрепите гайку и проверьте натяжение.

Как правило, провисший или соскочивший ремень издает пронзительный визг. Этот звук меняется в зависимости от скорости вращения двигателя.

Не пытайтесь устранить его, смазав ремень маслом. Это может вызвать непредвиденные повреждения и поломки. Кроме того, липкий и мокрый ремень будет по-прежнему скрипеть даже после регулировки.

Порванный ремень, о котором свидетельствует сигнальная лампа зажигания, может сильно повредить другие детали.

К примеру, его болтающиеся концы часто задевают элементы электропроводки, перерезают шланги или даже проминают радиатор. Если вы предполагаете разрыв, отключите двигатель как можно быстрее.

Составной шкив

В месте крепления генератора к неподвижной опоре обычно присутствует составной шкив, позволяющий снять или отрегулировать ремень. В конструкцию входят два вогнутых диска, скрепленных между собой, и несколько прокладок (шайб).

На рисунке изображена внешняя половина шкива с гайкой, прокладкой и дополнительной шайбой.

Проверка натяжения ремня

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки.

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки. Возьмитесь за середину указательным и большим пальцами и подвигайте ремень из стороны в сторону.

Обратите внимание на то, насколько сильно он отклоняется от исходного положения.

Нормальное отклонение составляет примерно 13 мм. При большем отклонении ремень следует подтянуть, при меньшем — ослабить. При необходимости сверьтесь с руководством к автомобилю.

Регулировка приводного ремня

Для того, чтобы подтянуть ремень, отведите генератор от двигателя с помощью деревяшки или трубки.

Регулировка обычно производится с помощью болта, расположенного в месте крепления генератора к двигателю.

Крепление является подвижным, поэтому генератор можно отвести в сторону. Тем не менее, следует помнить, что траектория движения ограничивается металлической пластиной, прикрученной к свободному краю генератора.

Регулировка ремня производится путем откручивания крепежных болтов и пластины, обеспечивающей свободное движение генератора.

Ослабьте болты на генераторе и регулировочной пластине.

Подложите под генератор прочную деревяшку (например, ручку молотка), а затем натяните ремень.

После этого затяните болты на пластине, удерживая генератор в нужном положении. Проверьте ремень. Если он натянут правильно, затяните болты на генераторе.

Проверьте натяжение ремня, удерживая генератор в нужном положении. Если он натянут правильно, затяните болты.

Если вам необходимо ослабить ремень, немного открутите болты на генераторе так, чтобы его можно быть отодвинуть руками. Постепенно перемещайте генератор по направлению к двигателю до тех пор, пока не почувствуете, что ремень достаточно натянулся.

После этого затяните болты на генераторе и пластине.

В некоторых автомобилях присутствует механизм натяжения, который прижимает ремень к колесу. В этом случае необходимо снять регулировочный болт, повернуть колесо и проверить натяжение ремня. Как правило, этот способ вызывает меньше затруднений, чем перемещение генератора.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки. Именно поэтому важно знать, как проверить натяжение ремня генератора.

Виды конструкции

Привод бывает двух типов:

Как определить правильную степень натяжения:

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
• ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
• в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

Любой уважающий себя автолюбитель должен всегда следить за состоянием своей машины. Конечно, уследить за всеми важными узлами и агрегатами не просто, тем не менее, сталкиваться с поломкой, которая может обездвижить машину, вовсе не хочется. Совершенно привычными стали банальная проверка технических жидкостей, а также натяжка всевозможных ремней. Не исключением является и ремень электрического генератора, который всегда должен быть натянут нужным образом. Сегодня вы узнаете, как натянуть ремень генератора.

Регулировка ремня на составном шкиве

Снимите гайку или гайки, которые скрепляют части шкива.

Уберите переднюю деталь, снимите или установите шайбы так, чтобы сузить или расширить зазор между частями шкива.

При сужении зазора ремень отодвигается от центра к плечам шкива и натягивается. При расширении зазора ремень пододвигается к центру, и натяжение ослабевает.

Снимите переднюю деталь и убедите одну шайбу, чтобы натянуть ремень. Если вам необходимо ослабить натяжение, добавьте одну шайбу.

Постарайтесь не зажать ремень между деталями шкива при обратной сборке.

Установите переднюю деталь шкива и закрепите ее гайкой.

Немного затяните гайку, поверните двигатель на треть оборота, снова затяните ее и т.д. до тех пор, пока детали не сомкнутся достаточно плотно.

После этого проверьте натяжение ремня.

Замена приводного ремня

Искривление нового ремня на верхнем шкиве. Не пытайтесь поддеть его отверткой.

В магазинах и на станциях техобслуживания, где продаются вентиляторы и приводные ремни, всегда есть списки запчастей, подходящих для автомобилей самых популярных марок. Купите ремень нужного размера и качества.

Ремни для генераторов обычно прочнее и дороже, чем ремни для динамо-машин, однако если вы попытаетесь использовать неподходящий ремень, он быстро износится и внезапно порвется.

Если в продаже нет нужных ремней, обратитесь за консультацией к поставщику. Не забудьте взять с собой старый ремень для сравнения. Покупая ремень, отличный от старого, убедитесь в том, что его характеристики соответствуют требованиям вашего автомобиля.

Если шкивы расположены в передней части автомобиля, замена приводных ремней не вызывает особых затруднений. Если же двигатель находится сзади (как, например, в Mini), работа усложняется, т.к. доступ к ремню перекрывается кожухом вентилятора или другими деталями. В некоторых случаях приходится снимать кожух (хотя бы частично).

Для того, чтобы снять старый ремень, ослабьте крепление на опоре генератора и как можно сильнее подвиньте генератор к двигателю.

После этого вам, скорее всего, удастся снять ремень с верхнего шкива (у водяного насоса). Снимите ремень со шкивов у генератора и коленчатого вала и приподнимите его над вентилятором. Если на вентиляторе есть кожух, попытайтесь протащить ремень между ним и лопастями вентилятора.

Для установки нового ремня проделайте действия в обратном порядке. В некоторых случаях ремень необходимо натянуть на верхний шкив.

Накиньте ремень вентилятор, убедившись в том, что он плотно лег в канавки на нижних шкивах. Как можно плотнее натяните ремень на верхний шкив, а затем медленно поверните вентилятор, надавливая на кромку шкива большим пальцем. Постарайтесь не прищемить его ремнем.

Если в вашем автомобиле установлен электровентилятор с вязкостными муфтами (см. раздел Как работает система охлаждения двигателя), возможно, для натягивания нового ремня вам придется немного повернуть двигатель, т.к. при такой конструкции шкив вентилятора не вращает шкив коленчатого вала, и натянуть ремень иными способами невозможно.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Как правило, двигатель можно повернуть с помощью гаечного ключа, зажав им шкив коленчатого вала.

Не используйте отвертки и другие подобные инструменты, чтобы направить ремень на шкив. Если ремень невозможно натянуть обычным методом, значит, он слишком мал, и вам необходимо поискать другой.

Если вам необходимо снять ремень с составного шкива, используйте метод, описанный в разделе о регулировке. При установке нового ремня сначала поставьте все нужные шайбы, а затем проверьте натяжение и уберите ненужные.

При первом использовании все новые ремни растягиваются, поэтому повторную проверку рекомендуется осуществить через 300 км (или в соответствии с рекомендациями производителя).

Ослабленный ремень генератора – это частая проблема, возникающая у многих автомобилей. Но чаще всего подобные проблемы возникают у отечественных моделей, например, у ВАЗ 2108-09 или Москвич. Хотя исключать тот факт, что представители зарубежного автопрома тоже сталкиваются с такими неисправностями, нельзя. Поэтому нужно знать, как подтянуть ремень генератора самостоятельно для устранения всех возможных дефектов.

Недостаточный уровень натяжки может привести к серьезным последствиям. Например, при ослаблении ремня могут возникать проскальзывания, из-за которых генератор не сможет полноценно функционировать (уровень напряжения, вырабатываемого им, снизится). Как результат, аккумулятор будет плохо заряжаться, электрические системы при дефиците электричества будут работать с повышенной нагрузкой.

Для чего нужна регулировка ремня генератора

Обратите внимание!
При ослабленном ремне ролик генератора начнет проскальзывать, что спровоцирует повышение температуры самого изделия. Под воздействием повышенной температуры оно может выйти из строя преждевременно.

Но в то же время при избыточном натяжении изделие также может износится или порваться. Регулировка натяжки – это важный момент, так как ослабление или избыточное натяжение ремня генератора непременно приведут к неприятным последствиям. Может повредиться не только изделие, но и сам генератор (при повышенной нагрузке вал изнашивается).

Проверка натяжения ремней — Mitsubishi Pajero Sport, 3.0 л., 2007 года на DRIVE2

Мониторил много тем про это дело. Кто-то делает так:

Кто-то пальцем, предварительно нажав на тот же безмен, и пытаясь перенести ту же нагрузку +-50% Кто-то купил вот такую штуку:

И не знает как ей пользоваться)))
Такую штуку когда-то приобрел и я, в надежде, что там будет инструкция. Ха-ха))) Конечно, ее не было. Я ей мерил из подобия треугольников: расстояния между лапами этой штуки известны, нагрузка и прогиб ремня между этими лапами тоже. Зная расстояние между шкивами, находим прогиб нужный там. Фигня в том, что этой штукой оказалось нормально пользоваться только для ремня ГУР.

И еще. Есть прога в телефон, которая мерит герцы. Надо только дернуть ремень (и не один раз), и поднести телефон. И прога все выдаст. Надо ли объяснять, что нормально можно дернуть только все тот же ремень ГУРа))) Я ей тоже пользовался, кстати, но уже подзабыл подробности. Помню, палец болел, т.к. дернуть надо сильно, и много-много раз перепроверить))

Перетянутый ремень — это не только более ранний выход подшипников (и фиг с ними!)) ), например, на ГУРе у нас подшипника нет — вал вращается просто в корпусе, масло подается через канавки. Эдакий подшипник скольжения. Перетянем — и такую конструкцию будет не восстановить. Ослабленные ремни тоже плохо — противный визг и недостаточная работа агрегатов.

Но сейчас пришла мысль, и сделал измеритель. Конечно, в инет я залез уже потом, и стал наблюдать промышленные конструкции, построенные на этом же принципе)) Вот так он выглядит в сборе:

Линейку, конечно, надо укоротить, иначе не везде можно подлезть. Трубку пока сделал подлиннее, чтобы удобнее было нажимать. Но пока вопрос, т.к. этой штукой я проверил все тот же ремень ГУР))) Защиту двига снимать не хотелось, т.к. торопился. Возможно, нужно будет поставить более короткую, или вообще использовать обе.

Пожалуй, главная его часть — это подходящая пружина. Небольшого размера, при этом не жесткая, ибо иначе сдвиг будет всего пару мм, а нам надо много! Чтобы нагляднее. Но и не мягкая — тут понятно, должна держать 10 кг.

Сделать это просто, достаточно упереть в напольные весы, и, наблюдая нужные 10 кг, поставить метку. Потом, для наглядность, обернуть разной изолентой, а внутри можно оставить 1 мм полоску.

Донести до гаража легко:

Все просто вставляется с небольшим натягом

Идея, думаю, понятна из фото: линейку с упорами ставим на шкивы. Надавливая на поршень, давим на ремень через пружину. Соответственно, черная изолента должна скрыться, а белая еще не начать погружаться. Это и будет почти 10 кг. Линейка отодвинется. изначально я сделал маркер, который будет двигать линейка, чтобы можно было померить вот так:

Но он сидит жестковато. Он и не нужен — линейка тоже не болтается, и можно померить прогиб ремня с другой стороны линейки.

На двиге это выглядит так:

Увы, картинно не получилось, тк одной рукой))

У меня ремень разболтался, прогиб на 2 мм был больше. Исправил и снова проверил. В любом случае, секас с линейкой, одновременно штангенциркулем и пальцем на ремне гораздо сложнее (рук то всего две!) и менее точен. После выхов попробую уже на других ремнях))

Проверка натяжения

При малейших подозрениях на неполадки с ремнем генератора нужно провести диагностический осмотр транспортного средства. Для проверку нужно обзавестись штангенциркулем, но такого инструмента не оказалось под рукой, то можно воспользоваться обычной линейкой из металла.

Инструкция по проведению диагностики выглядит примерно так:

• надавите на ремень с небольшим усилием (примерно 4-6 кг);
• используя линейку, произведите замер возникшего изгиба;
• если изгиб превышает отметку в 10 мм, то это значит, что ремень ослаблен и его нужно немного подтянуть.

Опытный автомобилист сможет безо всяких инструментов определить его состояние, но если опыта недостаточно, то при диагностике лучше использовать специальные измерительные приборы. Это позволит получить максимально точный результат.

Если у вас есть динамометр (прибор для измерения силы), то можно определить состояние ремня с его помощью. Необходимо потянуть этим устройством ремень в сторону. Во время приложенного усилия в 10 кгс изделие не должно прогибаться более, чем на 15 мм. В противном случае нужно проводить процедуру по его натяжке.

Подготовительный этап

Изначально нужно осмотреть сам генератор и при необходимости произвести зачистку контактов. Для чистки лучше использовать чистую тряпку, предварительно смоченную в бензине. Затем следует подготовить следующие инструменты для работы:

• металлическая планка;
• прибор для измерения длины (подойдет линейка);
• монтировка;
• набор ключей (потребуется лишь один ключ – на 17).

Чтобы было удобнее проводить работу, автомобиль нужно поставить на смотровую яму (если она имеется, конечно). Для начала нужно избавиться от брызговика двигателя, затем ослабить фиксирующую гайку на натяжной планке. Теперь из смотровой ямы необходимо максимально ослабить крепление кронштейна с генератором. Теперь можно приступать непосредственно к натяжке.

Регулируем

Мы уже писали выше, к чему может привести неправильное натяжение. Если вы измерили этот показатель и определили отклонения, то следует это исправить.

Для регулировки ремня, передающего крутящий момент от шкива до генератора, требуется вооружиться гаечными ключами на 13 и 17 мм, монтировкой и линейкой.

Чтобы устранить возникшую проблему, ослабьте гайки крепления генерирующего устройства на натяжной планке. Затем ослабьте нижний болт, которым он крепится к . Теперь отодвиньте генератор от двигателя, используя для этого монтировку, и зафиксируйте в таком положении, затянув гайки на натяжной планке. После всех этих действий проверьте натяжение заново. Убедившись, что показатель сходится с нормированным значением, окончательно затяните верхнее и нижнее крепление генерирующего устройства на двигателе. Если вы при первой регулировке потерпели неудачу, тогда проделайте все операции с самого начала.

На видео рассказывается, как натянуть ремень генератора:

Методы подтяжки ремня

Для выполнения натяжки ремня могут применяться два способа – с помощью специальной регулировочной планки или болта. Выбор метода зависит от модели автомобиля и наличия необходимых приспособлений. Рассмотрим каждый из методов отдельно.

Натяжка регулировочной планкой

Отличный «дедовский» способ, применимый к более старым моделям (чаще его используют владельцы ВАЗов). Его суть заключается в том, чтобы перемещать планку с генератором, которой он крепится к двигателю авто. Это позволит менять уровень натяжения. Но сначала необходимо ослабить крепежные гайки, фиксирующие дугообразную планку.

Алгоритм натяжки ремня посредством перемещения планки:

• открутите фиксирующие элементы, которыми крепится дугообразная планка;
• используя монтировку, аккуратно перемещайте генератор вдоль планки;
• выбрав подходящее положение генератора, затяните гайки.

В данной процедуре нет ничего сложного, поэтому если с первого раза оптимальной степени натяжения добиться не удалось, то произвести натяжку можно повторно.

Натяжка регулировочным болтом

Проведение болтовой регулировки натяжки ремня генератора – это более современный и эффективный метод. Для выполнения процедуры нужно соблюдать следующую инструкцию:

• открутите крепежные элементы генератора (откручивать нужно не до конца, а лишь ослабить);
• медленно отводите генератор в сторону, поворачивая при этом болт регулировки за часовой стрелкой. Одновременно нужно вращать регулировочный болт и проверять ремень на натяжку;
• достигнув определенного уровня натяжки, затяните крепежные гайки генератора.

На заметку!
По завершению процедуры необходимо провернуть коленчатый вал несколько раз, используя для этого ключ. Затем нужно провести контрольное измерение натяжки. Если все в порядке, то можно эксплуатировать автомобиль. Следующую оценку натяжки нужно провести после недлительной поездки.

Натягиваем ремень генератора своими руками за 10 минут

Ремонт

В автомобиле любой механизм должен быть правильно настроен и отрегулирован. Это касается также и ремня генератора. Его ослабление влечет за собой массу неприятностей, связанных с последующими проблемами и дополнительным ремонтом. По этой причине проверка натяжения ремня генератора и других механизмов должна проводиться регулярно и правильно с технической точки зрения.

Если неправильная натяжка ремня генератора

Генератор выдает в бортовую сеть напряжение, используемое для питания всей электроники и зарядки АКБ. Если его будет недостаточно, то, соответственно, аккумулятор заряжаться не будет и вскоре выйдет из строя. Своевременная регулировка ремня позволит исключить возможные проблемы и последующие материальные затраты на устранения различных поломок. Существует две ситуации, когда имеет место неправильное натяжение:

• ремень слишком ослаблен;
• привод перетянут.

В обоих случаях возникает риск возникновения дополнительных поломок. Нужно регулярно и правильно натягивать ремень генератора, в противном случае вы не оберетесь проблем.

Если слабое натяжение ремня

При каждой неисправности или нарушении правил эксплуатации всегда проявляются какие-то симптомы. В случае слишком слабой натяжки они проявляются в следующем:

• Заниженное напряжение бортовой сети. Это возникает вследствие проскальзывания шкива генератора и снижения оборотов вращения, из-за чего он меньше вырабатывает энергии. При длительной езде в таком режиме быстро садится аккумуляторная батарея и вскоре вовсе выходит из строя.
• Визг ремня. Из-за проскальзывания возникает трение, при котором издается характерный неприятный звук. Вместе с трением резина сильно нагревается, поэтому вскоре он лопнет из-за расплавления и перегрева. Свист характерен для ручейковых ремней.
• Изношенное состояние. Если на приводе виды нити, то это прямой доказательства сильного износа детали. Ее нужно заменить и правильно отрегулировать натяжку.

Что будет если перетянуть ремень генератора

При выполнении замены или регулировки также опасно перетянуть ремень. На детали агрегата будет действовать увеличенная радиальная нагрузка, из-за чего возникает ускоренный износ подшипников. В них появляется люфт, из-за которого быстрее изнашиваются щетки, и может повредиться железо якоря. Перетянутый ремень генератора становится причиной следующих проблем:

• износ передних фланцевых подшипников;
• повреждение железа статора и якоря;
• ускоренный износ токосъемных колец и щеток;
• повреждение обмотки статора и КЗ;
• повреждение корпуса и прочих деталей.

Также перетянутый ремень оказывает большую нагрузку на двигатель, что влечет за собой увеличение расхода топлива. Как видите, правильная натяжка ремня генератора имеет большое значение и ее нужно соблюдать. В противном случае возникнет множество сопутствующих проблем, связанных с дополнительными затратами на ремонт.

Как проверить натяжение ремня генератора

При проведении комплексного ТО автомобиля не забудьте проверить усилие натяжения ремня генератора. Эта работа выполняется на 2-3 плановом техническом обслуживании, так как в процессе работы он растягивается. Процедура проверки заключается в измерении амплитуды колебаний привода при несильном надавливании на него.

Перед контролем натяжения нужно ознакомиться с паспортными данными на ваш автомобиль. В каждой машине эта величина будет своей, так как производители используют запчасти разных брендов с уникальными характеристиками. После получения нужной информации, можно приступать к проверке. Ее можно реализовать несколькими методами:

• руками без специальных приспособлений;
• с специального устройства;
• весами.

При ручной проверке диагностика заключается в измерении натяжения путем оттягивания ремня пальцами, но на глаз определить эту величину сложно. Опытные мастера, конечно, делают это без инструментов. Нормальным является натяжение, при котором максимальное отклонение ремня составило 6-8 мм при прикладывании умеренной нагрузки. Такой метод подойдет для автомобилей ВАЗ, но лучше воспользоваться весами.

К ремню в средней точке на свободном пространстве нужно приложить нагрузку в 10 кг. Максимальное допустимое отклонение лежит в пределе 8-12 мм. При большем значении требуется правильная натяжка.

Важно. Помните о разных величинах усилия, прикладываемых к разным моделям генераторов. На авто ВАЗ 2115 устанавливают два типа агрегатов. Для 37.3701 нормальным считается отклонение в пределах 10-15 мм. Для устройств модели 9402.3701 – 6-10 мм.

Почему свистит ремень

Главный признак слабой натяжки ремня генератора заключается в постороннем звуке при работе ДВС, выражающимся неприятным свистом. Это возникает по причине возникновения трения. Дефект возможен только на автомобилях с ручейковыми приводами. При трении возникает не только свист, но также вырабатывается много паразитного тепла, из-за которого он может просто сгореть. В отличие от гидроусилителя рулевого управления с генератором ровным счетом ничего не произойдет, если он разорвется. На авто можно продолжить ехать, пока не разрядится АКБ. При остановленном ГУР станет очень сложно поворачивать рулевое колесо, так как резко изменится прикладываемое усилие.

Как правильно натянуть ремень генератора

Правильная регулировка натяжения ремня должна выполняться при помощи специальных инструментов и приспособлений. Мастера применяют несколько методов:

• при помощи регулировочной планки;
• регулировочным болтом;
• регулировочным роликом.

Как натянуть ремень регулировочной планкой

Правильно натянуть приводной ремень многие мастера советуют регулировочной планкой. Он применим на старых моделей авто. Как правило, на ВАЗ. Это самый простой и недорогой вариант, но требует некоторой ловкости.

Механизм регулировки натяжения состоит из нескольких деталей:

• собственно планки продольным пазом на всю длину;
• болта;
• гайки.

Регулировка происходит так. Сначала нужно ослабить ремень, открутив гайку на планке, но не до конца. Далее, упершись монтировкой в корпус ДВС, нужно отодвинуть генератор, натянув тем самым ремень. Затем, выполняют затяжку гайки. На этом изменение натяжения закончено.

Как натянуть ремень регулировочным болтом

Практически все современные машины оснащены регулировочным болтом. С его помощью проще и точнее выполняется изменение усилия натяжения ременного привода. Выполняется процедура по следующему алгоритму:

• Сначала ослабляют крепление агрегата. Генератор жестко зафиксирован на ДВС в двух точках, сверху и снизу.
• Далее, болтом для регулировки, он расположен внизу, меняют положение генератора относительно мотора. С его помощью можно установить силу натяжки очень точно.
• После выбора правильного положения производят фиксацию узла.

Как натянуть ремень регулировочным роликом

Подтянуть или ослабить привод можно роликом. Он есть не на всех современных авто. Ролик – это еще и эксцентрик, при вращении которого меняется натяжка. Такой механизм применен на машинах Лада Приора в модификации с ГУР. Для выполнения процедуры регулирования применяется специальное приспособление в виде ключа с двумя штырьками. Сначала откручивается болт ролика регулировки, затем вилкой он поворачивается в любую сторону до того момента, пока ремень не натянется до нужного усилия. После установки производится затяжка болта и надежная фиксация.

Важно. На всех машинах рекомендуется выполнять регулировку ремня генератора каждые 15 тыс. км, а в авто Лада Приора также через каждые 60 тыс. км нужно заменить ролик.

Натяжка ремня ГУР

Раз уж открыли капот и начали проводить ТО, то не забудьте натянуть и привод ГУР. Схема действий чем-то схожа с генератором за исключением некоторых отличий. Приводной механизм этого функционального узла не мене важен, так как ехать без усилителя можно, но будет крайне неудобно и неловко. В конструкции имеется специальный натяжитель, поэтому настройка будет несколько проще. Производится в следующем порядке:

• Обеспечьте доступ к приводу, сняв кожух и прочие детали.
• Ослабьте болты крепления насоса ГУР.
• На несколько оборотов открутите болт ролика натяжителя.
• При помощи монтировки отодвиньте насос доя получения нужного усилия затяжки.
• Зажмите болты крепления насоса и ролика.
• Соберите все обратно.

Инструменты

Комплект инструментов для правильной натяжки ремней генератора и ГУР зависит от конкретной модели авто и конструкции. На примере ВАЗа нам потребуется следующий перечень принадлежностей:

• ключ на 17;
• монтировка;
• WD-40 для растворения окиси.

Для Приоры потребуется специальный ключ с вилкой для поворота ролика.

Через сколько делать подтяжку ремня генератора

Как показывает практика, подтянуть ремень генератора лучше через 15 тыс. км. За этот пробег он достаточно сильно изнашивается и приходит в аварийное состояние. В отличие от ГРМ к аварии его разрыв не приведет. Вполне можно продолжить движение дальше. Чтобы не тратить на ремонт больше, делайте проверки чаще при любом расслаблении выполняйте натяжку.

Признаки износа ремня генератора и его замена

Понять, что ремень привода генераторного узла износился несложно. Есть ряд признаков, по которым это можно выяснить и без поездки в автосервис:

• Разрушение резиновой структуры, трещины по всей длине.
• Визг при работе, натяжка поможет временно, потому что резина уже изменила свои свойства.
• Заниженное бортовое напряжение из-за недостаточной скорости вращения якоря генератора.

Как натянуть ремень генератора Форд Фокус 2

Проверять и подтягивать ременной привод генератора и ГУР на автомобиле Форд Фокус 2 нужно также часто, как и в других машинах. Износ деталей особо от марки не зависит. Он связан больше с производителем самих запчастей. Что касается процедуры натягивания, то она не отличается от большинства современных авто. В конструкции натяжения используется регулировочный болт, поэтому для регулировки сначала нужно расслабить два крепления генератора. Затем узел отводится от блока цилиндров на нужное расстояние, пропорциональное усилию натяжения.

Натягиваем ремень генератора на Приоре

Натяжка ремня генератора в Приоре может быть двух типов. В модификации с ГРУ и кондиционером производитель установил натяжной ролик, поэтому потребуется специальный ключ. Сначала отпускается винт ролика и при помощи ключа поворачивается эксцентрический механизм на некоторый угол, одновременно контролируя величину натяжения. Затем закручивается винт обратно.
