Как отрегулировать винт дроссельной заслонки на ланос

Регулировка винта дроссельной заслонки ланос

Процедуру профилактики не следует проводить при отсутствии очевидных причин. Перед началом нужно внимательно оценить состояние дроссельной заслонки. Если на нем нет явных признаков смолистых отложений и участков закоксования, тогда причина нестабильной работы может крыться в другом.

Также учтите пробег авто. Специалисты рекомендуют прибегнуть к промывке не ранее чем через 100 тысяч км. Но на некоторых авто, например, Форд Фокусе может потребоваться выполнить промывку уже через 30 тысяч км пробега.

Следует знать, как почистить дроссельную заслонку, чтобы достичь желаемого результата. Для этого требуется специальный раствор-очиститель карбюратора, например, Abro Carb & Choke Cleaner или аналогичные средства. Узел нужно обязательно демонтировать, только в этом случае можно достичь максимального эффекта, иначе нагар останется внутри трубок. Рассоедините от дроссельной заслонки все патрубки чтобы получить хороший доступ к входной части узла.

Снимайте нагар деликатно, используя чистую ветошь или мягкую щетку. Не прилагайте излишних усилий, вы можете повредить заслонку. Внутренние элементы покрыты тонким слоем молибдена, который начинающие автолюбители принимают за вредные отложения.

Последствия рьяной очистки могут быть различны, подвижную часть заслонки начнет закусывать или наоборот, в закрытом положении она начнет пропускать воздух. В этом случае без ремонта дроссельной заслонки обойтись не получится.

Замена тросика печки Шевроле Ланос

Причина неисправности обдува лобового стекла Ланос

Поверните трос по часовой стрелке до упора. Подробнее Цена вопроса Тросики эти в магазинах бывают в наличии, но чаще всего нужно заказывать. С чего начинается замена тросика печки Ланоса?

Вариантов решить проблему. Первый зафиксирован возле педали газа. Фиксация троса привода отопителя в держателе 1 — трос; 2 — держатель; 3 — отопитель Длина троса 6 см.

Отсоединение троса привода от отопителя , отсоедините другой конец троса 2 от отопителя.

Выньте трос 1 см. Фиксация троса привода отопителя в держателе из держателя 2 на отопителе. Аналогично снимите трос привода заслонки радиатора отопителя.

Подсоедините и зафиксируйте трос привода воздухораспределительных заслонок на регулировочном устройстве на отопителе. С помощью троса поверните заслонку обдува ветрового стекла так, чтобы она была полностью открыта см. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте его.

Закрепите в держателе на отопителе трос привода воздухораспределительных заслонок. Предупреждение При установленной панели приборов заслонка обдува ветрового стекла не видна. В этом случае подсоедините тросы к панели управления отопителем и включите вентилятор на максимальную скорость.

Убедитесь, что из решетки обдува ветрового стекла поступает воздух, а из сопел обдува ног — нет. Комплект тросиков для печки Шевроле Ланос встречается в продаже ещё реже. Как снять тросик печки Шевроле Ланос Вы нашли искомую деталь.

С чего начинается замена тросика печки Ланоса? Процесс в принципе не сложный, но долгий из-за неудобного доступа к нужному оборудованию.

Замена троса режимов обдува печки — Daewoo Lanos 1.3c

Для начала нужно добраться к обратной стороне климатического блока. Для этого снимаем пластиковую накладку.

Под ней винты крепления магнитолы и самого блока климата. Кто-то магнитофон снимает, есть умельцы, которым он не мешает.

Свинтите крепления климатического блока, отодвиньте его немного в сторону. Полностью снять не получится, потому что он держится на тех самых тросиках.

Снимая тросик печки , будьте аккуратны — можно легко сломать защёлки. Открепите наконечники, нажав на специальные язычки и потянув немного вверх.

Если решили делать сами

Итак, троса печки Шевроле Ланос всего три: регулирующий температуру, направление воздушных потоков и процесс рециркуляции воздуха. Сами тросики печки Ланоса металлические, а вот крепления на них пластиковые, они-то и ломаются чаще всего. И вот тогда на печке не регулируется температура или не переключается направление обдува.

Кстати, считается, что «оригинальные» крепления — прозрачные, а «не оригинал» — чёрные. Как бы там ни было, качество везде довольно сомнительное.

Иногда советуют тросики не менять, а ремонтировать. Опять-таки смотрите сами по обстоятельствам: поддаётся ли поломка ремонту, готовы ли вы к таким работам.

Что такое ДПДЗ

Датчик положения дроссельной заслонки контролирует положение заслонки дросселя. Дроссельной заслонкой называется клапан, который располагается между патрубком воздуховода и впускным коллектором. Посредством заслонки регулируется подача воздуха в коллектор. Датчики положения устанавливаются на всех автомобилях, которые имеют электронное управление впрыском топлива.

Главное назначение датчика положения — чтобы ЭБУ знал о том, в каком положении находится заслона. Благодаря этой информации происходит точное дозирование смеси с оптимизацией расхода относительно положения педали акселератора. Если говорить проще, то за счет ДПДЗ задается количества топлива, впрыскиваемого форсунками в цилиндры. От исправности этого элемента зависит расход топлива. Если возникают подозрения на увеличение топлива, то необходимо прибегнуть к проверке ДПДЗ на Ланосе.

Особенности системы обогрева

Шевроле Ланос (Chevrolet Lanos) — благодаря своей удачной компоновке, неприхотливости и относительно невысокой стоимости быстро завоевал популярность у российских автолюбителей. По данным статистики, эта машина вошла в топ-25 (на 24 месте) самых продаваемых в России.

Однако, есть у автомобиля существенный недостаток. Печка греет не так, как хотелось бы в условиях суровой российской зимы. Причина в том, что она рассчитана на более мягкие климатические условия. Изменить ситуацию также проблематично. Дело в том, что радиатор при размерах 220х228 имеет толщину всего 28 мм. Для сравнения приведём жигулёвский аналог. При габаритных размерах 225×285 имеет толщину 85 мм.

Первая мысль, которая приходит в голову — поменять радиатор на более «толстый». Но установить что-то другое нереально сложно. Более габаритное устройство просто не влезет. Для того чтобы его «впихнуть», нужно снять короб вентиляции, а это разгерметизация кондиционера. Придётся повозиться и переделать внутреннее устройство коробов печки. Всё отопление придётся поменять. Для того чтобы провести такие работы, нужно потратить уйму времени и сил и быть очень опытным механиком.

Гораздо проще смириться с маленьким недостатком любимого автомобиля и поддерживать его систему отопления в исправном состоянии. Ремонт сейчас обойдётся в копеечку. Одна только направляющая привода заслонки отопителя Ланос (Lanos) стоит около 900 рублей. Для того чтобы избежать лишних расходов — бережно относитесь к любимому автомобилю. А начинать нужно с правильной регулировки заслонок.

Элементы системы отопления

1. Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
2. Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
3. Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
4. Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Устройство отопителя Шевроле Ланос

Особенности системы обогрева

Шевроле Ланос (Chevrolet Lanos) — благодаря своей удачной компоновке, неприхотливости и относительно невысокой стоимости быстро завоевал популярность у российских автолюбителей. По данным статистики, эта машина вошла в топ-25 (на 24 месте) самых продаваемых в России.

Однако, есть у автомобиля существенный недостаток. Печка греет не так, как хотелось бы в условиях суровой российской зимы. Причина в том, что она рассчитана на более мягкие климатические условия. Изменить ситуацию также проблематично. Дело в том, что радиатор при размерах 220х228 имеет толщину всего 28 мм. Для сравнения приведём жигулёвский аналог. При габаритных размерах 225×285 имеет толщину 85 мм.

Первая мысль, которая приходит в голову — поменять радиатор на более «толстый». Но установить что-то другое нереально сложно. Более габаритное устройство просто не влезет. Для того чтобы его «впихнуть», нужно снять короб вентиляции, а это разгерметизация кондиционера. Придётся повозиться и переделать внутреннее устройство коробов печки. Всё отопление придётся поменять. Для того чтобы провести такие работы, нужно потратить уйму времени и сил и быть очень опытным механиком.

Гораздо проще смириться с маленьким недостатком любимого автомобиля и поддерживать его систему отопления в исправном состоянии. Ремонт сейчас обойдётся в копеечку. Одна только направляющая привода заслонки отопителя Ланос (Lanos) стоит около 900 рублей. Для того чтобы избежать лишних расходов — бережно относитесь к любимому автомобилю. А начинать нужно с правильной регулировки заслонок.

Характеристика ДПДЗ

ДПДЗ можно охарактеризовать так:

• фиксирует положение заслонки и передает данные на управляющий блок или бортовой компьютер;
• преобразует значение угла положения дроссельной заслонки в электрический сигнал, сила которого меняется в зависимости от степени открытия заслонки.

Это устройство располагается в моторном отсеке машины, прямо на дроссельной магистрали. Подключается контроллер к оси узла.

Место расположения ДПДЗ и РХХ

Конструкция ДПДЗ

По конструкции данный контроллер относится к классу резистивных датчиков, при этом:

1. Внутри устройства устанавливается подвижный ползунок, предназначенный для перемещения по специальной дугообразной плоскости. Последняя обязательно должна быть совмещена с заслонкой.
2. Когда водитель жмет на педаль газа, заслоночный узел открывается, а токосъемный элемент вращается по поверхности резистивного устройства. В результате на потенциометре изменяется параметр сопротивления.
3. Механизм контроллера в зависимости от типа может включать в себя магниторезистивную часть. Такой вид датчиков содержит в структуре чувствительный элемент, на который ставится магнит, он связывается с валом контроллера. При этом между ним и резистором контакт отсутствует.

При диагностике устройства следует знать, для чего нужен и на что влияет установленный клапан:

1. Контроллер используется для передачи на микропроцессорный модуль информации о том, в каком состоянии находится пропускной элемент в конкретное время;
2. Фактически представляет собой комбинацию двух резисторов — постоянного и переменного. Максимальное значение сопротивления этих устройств составляет около 8 Ом. При изменении положения заслонки меняется и этот параметр. Если она открыта, то величина напряжения на сигнальной части будет не менее 4 вольт. Когда заслонка максимально открыта, то показатель составит максимум 0,7 В.
3. За изменением уровня напряжения следит микропроцессорный модуль, который осуществляет регулировку объема горючего. Топливо используется для образования топливо-воздушной смеси. Если ДПДЗ неисправный и система контроля работает некорректно, то объем воздуха будет больше либо меньше. Это станет причиной неправильной работы двигателя в целом, в некоторых случаях возможен его выход из строя.

Пользователь Руслан К подробно рассказал о том, для чего используется контроллер ДПДЗ и на что он влияет.

Технические параметры датчика положения дроссельной заслонки:

1. Напряжение для обеспечения питания контроллера поступает на два контакта устройства — первый и второй.
2. Параметр сопротивления, появляющегося между этими выводами, варьируется в районе 1,8–2 кОм.
3. Значение открытия до упора запертой заслонки составляет от 0 до 2%.
4. Рабочий параметр напряжения, поступающего на второй и третий вывод при закрытой заслонке — от 0,25 до 0,65 вольта.
5. Количество полных циклов включения ДПДЗ составляет не менее 1 миллиона.
6. Рабочий параметр напряжения, подающегося на третий и второй контакты при полном дросселе, варьируется в диапазоне от 3,9 до 4,7 В.
7. Для градуировочной характеристики зависимости напряжения от угла поворота применяются линейные свойства. Эта величина измеряется в промежутке от 0 до 100 градусов. Уровень напряжения составляет от 0,25 до 4,8 В. Параметр наклона данного свойства будет около 48 мВ.
8. Рабочая зона датчика в линейной области варьируется в промежутке от 10 до 90 градусов. Наклон может составить до 39 мВ.

Принцип работы ДПДЗ

Принцип работы ДПДЗ таков:

1. При работе двигателя на холостых оборотах заслонка полностью заперта, воздушный поток поступает в цилиндры силового агрегата по отдельному каналу. Уровень напряжения на выходе устройства составляет не более 0,5 вольта. Датчик отправляет сигнал на микропроцессор для подачи топлива, что способствует поддержанию холостого хода ДВС.
2. При нажатии на педаль газа происходит перемещение ползунка контроллера по пленочной поверхности, обладающей резистивным напылением. В электроцепи, к которой подключен датчик, осуществяется снижение уровня сопротивления.
3. Микропроцессорный модуль фиксирует увеличение параметра напряжения на линии. В соответствии с полученными данными производится расчет и подготовка объемов воздуха и топлива для формирования горючей смеси. После этого она подается в цилиндры. Максимально допустимая величина вольтажа при открытой заслонке составляет примерно 4,5 вольта.
4. При резком нажатии на газ блок управления двигателем фиксирует скачок напряжения. В соответствии с этим в цилиндры ДВС подается порция обогащенной горючей смеси, чтобы улучшить динамический разгон машины.

Канал Starsauto подробно рассказал о принципе функционирования регулятора в авто.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

Ваз замена ДПДЗ. Симптомы неисправности, замена.

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

Полезные советы, которые помогут Вам отрегулировать задний переключатель скоростей байка

Подготовительный этап, который предшествует работам по настройке заднего переключателя скоростных режимов велосипеда, заключается в выявлении его неисправности. Посмотрите – не погнулся ли он в процессе езды. Так как ему приходится занимать крайне невыгодное с точки зрения защищенности выпирающее расположение. По этой причине велосипедисты называют его наиболее уязвимой частью байка. Испытав удар, он прогибается к спицам. Но, если его установка была осуществлена на так называемый петух, то ему ничего не грозит. В данном случае деформируется сам петух. Когда же таковая деталь отсутствует, даже не самый сильный удар повредит раму

Старайтесь пользоваться байком крайне осторожно. Оградите задний переключатель от возможных столкновений с чем бы то ни было

Чтобы поверить петух либо задний переключатель скоростного режима на деформацию, необходимо скрупулезно осмотреть заднюю часть рамки последнего. Его направляющие ролики (их всего 2) должны располагаться на одинаковом уровне, друг напротив друга. Вместе с тем, не упускайте из виду цепь, которая протянута между ними. Она не должна иметь перекосов. Ее оптимальное положение — вертикальное.

Ни в коем разе не стремитесь придать искореженному петуху прежний вид посредством сгибания переключателя скоростных режимов в реверсивном направлении. Иначе Вы деформируете его рамку. Прежде, чем начинать рихтовку кронштейна, демонтируйте его с рамы байка. Впрочем, можно воспользоваться инструментом, который обычно крепят на петух – там, где должен располагаться сам переключатель. Он выполняет функция специального рычага. Причем к нему прикреплен указатель, позволяющий выравнивать петух с точностью до миллиметра.

Учтите, что некоторые переключатели, которые изготовлены , оснащены наклонной рамкой. То есть, так называемый ролик натяжителя установлен в некотором отдалении от спиц, нежели ролик, задающий направление.

Устройство ДПДЗ

Если рассмотреть устройство датчика положения дросселя, то здесь все достаточно просто, даже можно сказать примитивно. Впрочем многие, казалось бы, навороченные датчики имеют довольно простое устройство. Датчик положения дросселя представляет собой простой потенциометр (переменный резистор).

Датчик имеет трехконтактную колодку для подключения. На один контакт подключается «масса», на второй подается +5V с ЭБУ, а с третьего контакта снимается сигнал, на основе которого блок и определяет, насколько сильно открыта заслонка.

Методика проверки

Проверить работоспособность датчика положения дросселя достаточно легко. Для этого необходимо знать распиновку ДПДЗ:

При включенном зажигании и закрытой заслонке необходимо замерить напряжение между контактами «В» (масса) и «С» (сигнал). Напряжение должно лежать в допустимом диапазоне 0.3-0.9V. При полностью открытой заслонке напряжение составляет 4.1-4.5V. Если это не так, то следует снять колодку с датчика и при включенном зажигании проверить напряжение между контактами «А» (опорное напряжение 5V) и «В» (масса). Напряжение должно быть 4.8-5.2V. Если опорное напряжение соответствует норме, а датчик при этом выдает некорректное напряжение на сигнальном проводе, то он не исправен.

Если опорное напряжение не соответствует норме, то это означает обрыв проводки от колодки датчика до ЭБУ или неисправность самого блока управления. Однако неисправности контроллеров встречаются крайне редко. При отклонениях опорного напряжения, скорее всего, вы имеете дело с плохим контактом в косе ЭБУ.

Помимо всего прочего, контактный датчик положения дросселя можно протестировать несколько иначе. Для этого необходимо снять колодку с датчика, зажигание включать не нужно. Переведите мультиметр в режим замера сопротивления и произведите измерение между контактами «В» и «С» датчика. При закрытой заслонке сопротивление должно лежать в диапазоне 1-3 кОм, при полностью открытой – 5.5-7.5 кОм. Если показания отклоняются, то датчик не исправен. Бесконтактный ДПДЗ таким образом проверить нельзя!

Неисправности ДПДЗ

Так что же может случиться с простейшим потенциометром? Элементарно – он просто стирается. Внутри датчика имеются токопроводящие дорожки, по которым перемещается медный с серебряным напылением ползунок. Перемещается ползунок синхронно с движением дроссельной заслонки. Через определенное время токопроводящие дорожки стираются, и датчик начинает давать сбои. Причем ЭБУ не принимает это за ошибку, а вот двигатель начинает работать не так как нужно. Появляется неравномерный холостой ход и в момент трогания с места или при переключениях передач на ходу могут возникать неприятные рывки.

Для наглядности, ниже на фотографии представлен разобранный ДПДЗ (от автомобиляMazda).

ДПДЗ Шевроле Ланос устроен аналогично. Но токопроводящие дорожки нанесены на пленку, которая располагается по окружности датчика. А подвижный контакт расположен на центральном «цилиндрике», который и имеет зацепление с лопаткой дроссельной заслонки.

Преимущества бесконтактного ДПДЗ (БДПДЗ)

Бесконтактный датчик положения дросселя лишен недостатка контактного, так как в нем нет трущихся деталей. Соответственно и изнашиваться там просто нечему. Помимо всего прочего, установка БДПДЗ позволяет добиться более плавного отклика двигателя на открытие дросселя. Это уменьшает рывки при движении и трогании с места.

Выглядит бесконтактный датчик точно так же, как и контактный. Внешне их отличить довольно сложно.

Однако при установке БДПДЗ многие автовладельцы сталкивались с проблемой. После установки БДПДЗ появлялась некоторая неравномерность холостого хода. Проявляется проблема следующим образом:

• заводим холодный автомобиль – холостой ход в норме;
• прогреваем немного и едем;
• после того как стрелка указателя температуры займет привычное положение – останавливаемся и не глушим автомобиль;
• холостой ход начинает колебаться в пределах 800-1000 об/мин;
• глушим автомобиль и запускаем снова – проблема исчезает!

Если вы тоже столкнулись с этим явлением, то помните – бесконтактный датчик здесь не виноват. Дело в том, что БДПДЗ очень чувствителен к плохим контактам в проводке. При появлении подобной проблемы после установки БДПДЗ следует пропаять скрутки в косе ЭБУ и нестабильные обороты вас больше не побеспокоят.

При установке нового ДПДЗ помните, что ставится он с доворотом! Необходимо установить ДПДЗ на лопатку дроссельной заслонки и довернуть его по часовой стрелке до совпадения крепежных отверстий под винты.

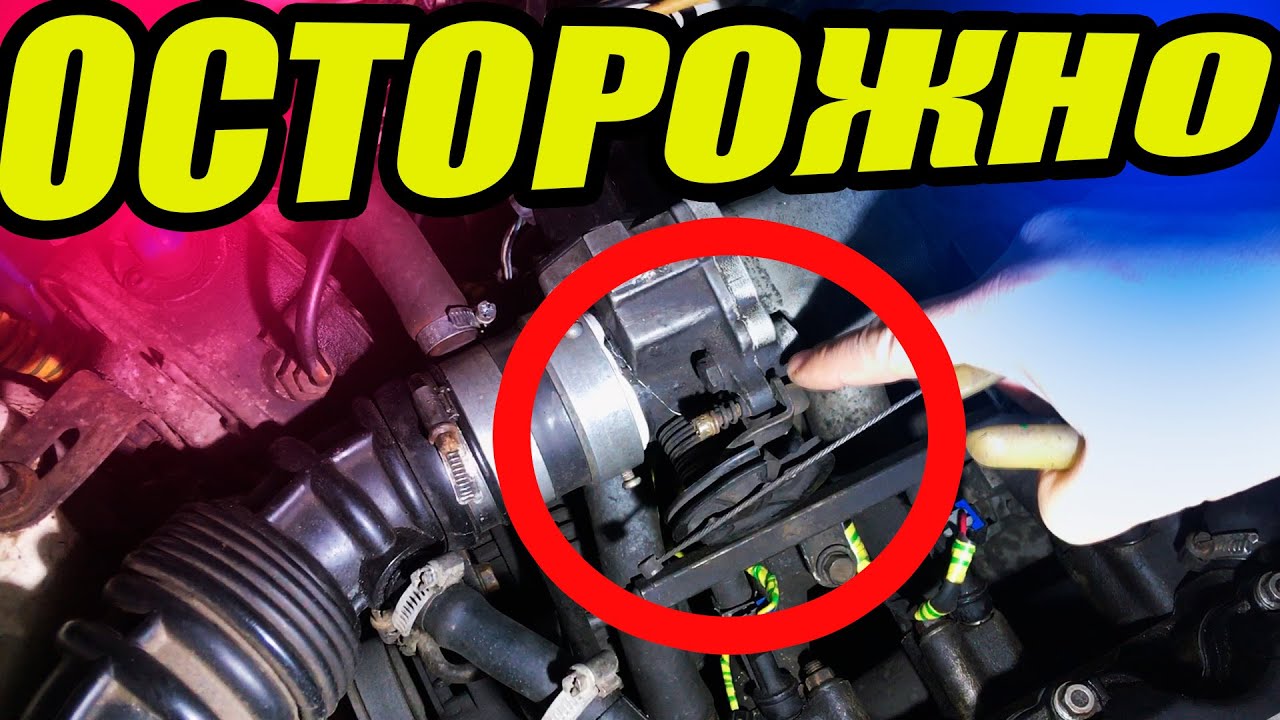

Регулировка привода дроссельной заслонки:

1. Попускаем хомуты на соединениях впускной трубы (1) и корпуса дросселя, а также на стыковке шланга большого круга вентиляции картера и штуцера (2), который расположен на крышке головки блока.

2. При полностью утопленной педали газа заслонка должна быть в полностью открытом положении. (Для этого действия вам понадобиться помощь напарника).

3. Когда педаль газа полностью отпущена – дроссельная заслонка должна быть полностью в закрытом положении.

4. Если пункты 2 и 3 не выполняются, то трос дроссельной заслонки нуждается в регулировке.

5. Если при проверки регулировки выявлено, что заслонка не полностью открывается, то следует попустить гайку на кронштейне, вторую от конца троса и закручивать первую гайку до достижения нужного эффекта.

6. Если же дроссельная заслонка полностью не закрывается, то следует сделать наоборот, а именно попустить первую гайку от конца троса и затягивать вторую гайку.

Когда добьётесь полного открывания и закрывания перегородки при нажатии и отпускании педали акселератора, вы и выполнили регулировку троса дроссельной заслонки.

Видео про замену дроссельной заслонки на Opel Astra 1.4T:

Чистка дросселя и дроссельной заслонки на Nissan Almera:

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
6. Снова включается зажигание, и запускается мотор

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т.п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.

Вывод

Как видно из статьи, правильно отрегулировать заслонки не трудно. Отнеситесь к нашим рекомендациям серьёзно, выполняйте работы последовательно и проблем не будет. Шевроле Ланос (Chevrolet Lanos) отличная машина! А на её мелкие недочёты можно закрыть глаза. Тем более что при правильной эксплуатации и бережном отношении проблем с автомобилем не будет в любое время года.

Возможно, вам приходилось сталкиваться с проблемой регулировки заслонок? Поделитесь опытом с нашими читателями. Оставьте комментарий. Любая информация будет очень полезна. До скорых встреч и удачи на дорогах!

Как отрегулировать винт дроссельной заслонки на ланос

Регулировка ДПДЗ (датчика положения дроссельной заслонки) Chevrolet Lanos 2005 — 2009

Отрегулировал ДПДЗ (Датчик Положения Дроссельной Заслонки). После регулировки двигатель стал работать тише и ровней, динамика разгона существенно улучшилась. Субъективно, снизился и расход топлива.

Люди, производившие такую регулировку, также писали об уменьшении "подергиваний" на пониженных передачах. Т.к. у меня их не было, то подтвердить, или опровергнуть этот факт, я не могу.

Что понадобилось для регулировки:

— мультимер;
— нож для бумаги;
— изолента;
— круглый надфиль.

Процесс регулировки довольно простой. Для начала зачищаем небольшой участок синего и черного проводов, которые подходят к разъему ДПДЗ. Синий провод — сигнальный "+", черный— "масса". Это нужно для того, чтобы замерять напряжение мультимером в процессе регулировки.

Заводим двигатель и меряем напряжение между зачищенными проводами, и, если оно отличается от 0,55-0,56в — производим регулировку.

* перед каждым снятием датчика или его разъема — глушим двигатель, а перед замерами — снова заводим.

* производить замеры необходимо именно между проводами датчика, а не между сигнальным проводом и массой автомобиля, т.к. полученные в результате значения будут отличаться.

Надфилем растачиваем отверстия крепления ДПДЗ, чтобы была возможность регулировки поворота датчика относительно своей оси:

Далее, ставим датчик на место, и поворачиваем его в крайнее положение (при повороте по часовой стрелке — начальное напряжение на сигнальном проводе уменьшается, против часовой — увеличивается). Фиксируем датчик одним болтом, и делаем замер напряжения на ХХ (холостом ходу). Чуть поворачивая датчик "по" или "против" часовой стрелки — добиваемся показаний 0,55-0,56в на сигнальном проводе. При необходимости, отверстия крепления рассверливаем глубже, и, увеличив угол поворота датчика повторяем замеры.

Когда выставлено требуемое значение напряжения — закрепляем датчик основательно, делаем контрольный замер, а затем изолируем зачищенные участки проводов изолентой.

Все о дроссельной заслонке Ланос и Шанс: назначение, принцип работы, неисправности, очистка, замена и артикул нового изделия

Одним из важнейших конструктивных элементов двигателя внутреннего сгорания является дроссельная заслонка. Эта деталь представляет собой клапан, посредством которого происходит регулируемая подача воздуха. Изделие имеет простую конструкцию, что влияет на ее ресурс работы. В конструкции автомобилей марки Ланос и Шанс также используется заслонка дросселя, которая в случае неисправности, напрямую влияет на работу двигателя. Какие виды поломок могут возникнуть у этой детали, способы их выявления и устранения, а также особенности снятия и замены дроссельной заслонки на Ланосе и Шансе, рассмотрим подробно.

Что называется дроссельной заслонкой

Это простейший конструктивный элемент, размещаемый на входе в коллектор двигателя на инжекторных автомобилях. Главная задача заслонки — обеспечить подачу необходимого количества воздуха в зависимости от режима работы двигателя. Заслонка представляет собой круглую пластину, которая имеет способность перемещаться на угол до 90 градусов. В вертикальном положении заслонка закрыта, что характеризует отсутствие прикладывания усилий на педаль газа. Если она повернута горизонтально, то это означает ее максимальное открытие, что зачастую возникает крайне редко, так как такое ее расположение характеризует нажатие педали акселератора до максимального положения (педаль в пол).

Если в карбюраторных двигателях такая заслонка являлась частью карбюратора, то в инжекторных она представляет собой отдельный узел, который располагается между коллектором и воздушным фильтром. В силу того, что инжекторные автомобили оснащены электроникой, то электронному блоку крайне важно знать, в каком положении находится заслонка. Ведь от ее расположения зависит количество подаваемого топлива через форсунки. Для этого в корпусе узла дросселя устанавливается специальный датчик, который называется ДПДЗ. Он соединяется с валом заслонки, и фиксирует угол изменения положения, передавая сигнал на ЭБУ.

Механическая дроссельная заслонка на Ланос: конструкция и принцип работы

Корпус дроссельной заслонки изготавливается из алюминия или дюралюминия. Механические устройства являются самыми простейшими видами, которые отличаются низкой стоимостью и ремонтопригодностью. Однако они уступают по точности и корректности функционирования, электромеханическим и электрическим моделям. На автомобили Ланос устанавливаются механические дроссельные заслонки, конструкция которой представлена на фото ниже.

Такие устройства работают следующим образом:

1. Педаль газа соединяется с дроссельной заслонкой, а точнее, ее валом, посредством троса и поворотного рычага. Когда водитель нажимает на педаль газа, то посредством стального троса происходит воздействие на рычаг, который поворачивает заслонку. Чем сильнее нажатие на педаль, тем больше угол открывания заслонки.
2. При ее открывании, увеличивается поток всасываемого воздуха, что в итоге приводит к увеличению оборотов коленчатого вала.
3. При увеличении объема подаваемого воздуха, требуется повышенная подача топлива. Для этого ЭБУ считывает информацию о величине открытия заслонки (в зависимости от изменения угла открывания изменяется напряжение), и корректирует подачу топлива.
4. Когда водитель отпускает педаль газа, заслонка закрывается, и объем подачи топлива снижается (в таком режиме передвижения потребление топлива минимальное). Движение на скорости с отпущенной педалью газа называется перемещение накатом. Такой способ движения является полезным для двигателя.
5. Если же водитель включает нейтральную скорость и продолжает катиться, то потребление топлива возрастает, что собственно важно учитывать, когда вы задаетесь вопросом о том, почему на Ланосе увеличивается расход топлива.

Заглохнуть двигателю при полностью закрытой заслонке не позволяет регулятор холостого хода. В конструкции дроссельного узла имеется отдельный канал (он называется байпасным), который расположен перед заслонкой. Воздух через него поступает, когда заслонка закрыта, и тем самым не позволяет заглохнуть мотору при отпущенной педали акселератора.

Канал холостого хода управляется регулятором РХХ, сигналы на величину открывания он получает от ЭБУ. Канал холостого хода обязательно должен быть управляемым (если для сравнения, то регулятор ХХ представляет собой ручной газ на карбюраторных авто), что необходимо для обеспечения нормальной и стабильной работы двигателя. К примеру, при запуске мотора зимой, канал ХХ открывается незначительно, так как двигатель еще не прогрет, а воздух поступает холодный. Когда мотор прогревается, регулятор увеличивает диаметр открываемого отверстия, подавая больше воздуха, тем самым снижая расход топлива. Если запускается прогретый мотор летом, то регулятор сразу открывает максимальную подачу воздуха через канал ХХ.

Виды неисправностей заслонки дросселя, признаки и способы устранения на Ланос

На автомобилях Ланос и Шанс заслонка дросселя является слабым местом. Со временем эксплуатации автомобиля, заслонка покрывается черным нагаром из пыли и картерных газов, которые приводят к возникновению проблем, отражающихся на работе мотора, причем не только на холостом ходу, но и в движении. Рассмотрим основные виды неисправностей дроссельной заслонки, и способы их устранения на Ланосе:

1. Датчик положения дроссельной заслонки. Если он выходит из строя, то работа двигателя переходит в аварийный режим. При его неисправности обязательно загорается индикация «ЧЕК» и высвечивается соответствующая ошибка на бортовом компьютере (P0122). И хотя датчик имеет простейшую конструкцию, именно он становится причиной некорректной работы двигателя. Существует два типа датчиков, которые можно также установить на Ланос. Первый тип датчика называется потенциометрический. Он состоит из ползунка и резистивных дорожек, которые с течением времени истираются. Такой датчик стоит не дорого, но при этом имеет небольшой ресурс работы. Если вы используете потенциометрический датчик ПДЗ, то рекомендуется заменить его на магниторезистивный. В отличие от предыдущего типа, такой элемент не имеет контактирующих частей, что положительно влияет не только на срок его службы, но и точность функционирования. Основные симптомы, свидетельствующие о том, что из строя вышел ДПДЗ — это: сложный запуск двигателя, возникновение рывков при движении, ухудшение динамики, увеличение расхода и на холостом ходу двигатель может перегазовывать или глохнуть. Датчик не подлежит ремонту, и поэтому в случае его неисправности, следует произвести замену.
2. Загрязнение канала холостого хода — проявляется в виде возникновения плавающих оборотов. Еще мотор на холостом ходу может сразу глохнуть, поэтому приходится всегда перегазовывать. Решается проблема очисткой каналов, но лучше всего, произвести полную чистку дроссельного узла. Как это сделать на Ланосе и Шансе, рассмотрим детально.
3. Нарушение герметичности или подсос воздуха, который может возникнуть через прокладку между дроссельным узлом и коллектором. Проблема решается путем замены прокладки. Недостатком подсоса воздуха является не только то, что в коллектор поступает больше воздуха, чем необходимо, но еще и происходит всасывание загрязненного воздуха. Определить подсос воздуха можно по характерному звуку. Для этого нужно прислушаться к работе двигателя. Если идет подсос в дроссельном узле, то будет слышен свист.
4. Загрязнение заслонки — если перепускная пластина покрыта тройным слоем нагара, то это непременно отразится на качестве работы двигателя. Во-первых, она не закрывается полностью при отпускании педали газа, в результате чего мотор будет работать некорректно на холостом ходу. Во-вторых, заслонка может заклинивать, и поэтому не исключается возникновение подергиваний автомобиля при нажатии на газ. В-третьих, нагар препятствует прохождению достаточного количества воздуха, что и влияет на работу мотора. В-четвертых, загрязнения от заслонки поступают в цилиндры, что приводит к образованию нагара, и в итоге снижается ресурс ЦПГ. Загрязненная заслонка обязательно должна быть очищена. Проводить ревизию рекомендуется один раз в 50-80 тысяч км. Для визуальной проверки состояния заслонки нужно только отсоединить патрубок подачи воздуха. Важно также понимать, что заслонка не должна засоряться каждые 10-20 тысяч км пробега. Причина частого загрязнения может быть в том, что поступающий воздух плохо фильтруется. Замените фильтр, и в будущем меняйте его чаще. Если пластина в масле, то это может свидетельствовать только о том, что на ней оседают пары картерных газов, которые притягивают пыль.
5. Неисправность регулятора холостого хода. На автомобилях Ланос и Шанс часто возникают проблемы именно с этим устройством. Деталь представляет собой электрический шаговый двигатель, который в зависимости от времени подачи импульса от ЭБУ, осуществляет открывание и закрывание игольчатого клапана на определенную величину. Устройство отвечает за работу мотора только на холостом ходу. При возникновении нагара на клапане, устройство будет работать некорректно. Кроме загрязнения клапана, возникают следующие виды неисправностей РХХ на Ланосе: пробуксовка (проявляется по причине износа червячного редуктора), заклинивание клапана в закрытом или открытом положении, неисправность электропривода и другие. Симптомы, свидетельствующие о том, что из строя вышел РХХ: проблемы с пуском двигателя, плавание оборотов, глохнет мотор при переходе в положение нейтраль. При наличии вышеперечисленных признаков, следует прибегнуть к проверке состояния РХХ, а в случае проблем с его функционированием, произвести замену.
6. Сбой адаптации заслонки. Адаптацией называется процесс настройки ЭБУ, посредством которого происходит корректное связывание педали газа с положением заслонки. Если говорить простыми словами, то данная процедура представляет собой обнуление значения угла положения заслонки с педалью. Такой процесс еще называется обучением ЭБУ. Выполнить обучение ЭБУ на Ланосе достаточно просто, для чего ниже приведена подробная инструкция.
7. Люфт штока заслонки. Если обнаруживается свободный ход штока или оси заслонки, то работать она корректно не будет. Люфт зачастую возникает в случае выработки. Проверьте, чтобы ваша заслонка не люфтила, в противном случае, такое проявление — это и есть ваша причина плавающих оборотов. Исправить ситуацию можно при помощи регулировки положения заслонки. Для этого на оси имеются крепежные болты, которые следует ослабить, затем сместить вал так, чтобы не было люфта, и затянуть винты. Убедиться, что люфт отсутствует, а заслонка при этом плотно прилегает к цилиндрическому каналу.
8. Неисправность впускного и выпускного штуцера ОЖ. Дроссельный узел оснащен камерой (тосольный подогрев), через которую происходит циркуляция антифриза. Это необходимо для того, чтобы исключить вероятность заклинивания заслонки при ее замерзании. Часто со временем штуцера впускного и выпускного канала начинают крошиться, что приводит к возникновению потеков антифриза. Эксплуатировать дроссельный узел с неисправными штуцерами впускного и выпускного канала ОЖ категорически противопоказано. Частицы металла попадают в жидкость, и оседают в радиаторе или водяной рубашке. Ниже на фото показано, что собой представляет повреждение штуцера дроссельного узла.

Несмотря на то, что дроссельный узел представляет собой не сложную конструкцию, однако причин для его неисправности достаточно. И поэтому в случае возникновения малейших подозрений на поломки дроссельного элемента, следует прибегнуть к его ремонту, замене или очистке.

Какую заслонку дросселя ставить на Ланос и Шанс: артикул детали и установка дросселя от ВАЗ

Дроссельный узел редко меняется на автомобиле. Причиной необходимости проведения таких манипуляций является повреждение впускного и выпускных штуцеров ОЖ, неисправность вала изменения положения заслонки, повреждение механизма крепления троса от педали акселератора, а также нарушение целостности корпуса. Если возникла необходимость замены изделия, то выбирать нужно только оригинальные модели от GM. На Ланос и Шанс дроссельная заслонка имеет следующий артикул 96184568.

При покупке нужно обратить внимание на соответствие с вашей заслонкой. Изделия должны быть идентичными. Особое внимание стоит уделить штуцерам тосольной камеры. Лучше выбирать модели, на которых штуцера не стальные, а латунные.

Конструкцией дроссельного узла предусмотрены дополнительные камеры: вакуум на электромагнитный клапан системы EGR (управление клапаном рециркуляции) (обозначен буквой Е) и улавливания паров бензина (от адсорбера) (обозначен буквой Р). На фото ниже они обозначены.

Шланг вентиляции картерных газов в режиме работы двигателя на холостом ходу подключается к коллектору за заслонкой. Рядом с этим шлангом подключается трубка от ДАД.

Штатную заслонку можно заменить изделием для автомобилей ВАЗ. Умельцы используют изделие от ВАЗ с целью получения таких качеств:

• улучшение чувствительности педали газа;
• ускоренное развитие оборотов и улучшение динамики;
• снижение расхода.

Если желаете поэкспериментировать, то ниже представлено фото ВАЗовского дроссельного узла, который подходит на Ланос. Важно выбирать изделия с диаметром заслонки 56 мм.

При установке ВАЗовского узла, понадобится купить новый датчик ПДЗ для ВАЗ, и регулятор ХХ. Процесс установки подразумевает следующие доработки:

1. Наращивание троса газа и изменение направления его подвода. Его нужно завести снизу, так как регулятор работает в направлении по ходу часовой стрелки (номер 3).
2. Заменить шланги ОЖ, так как штатных изделий на Ланосе для подключения их к новому узлу будет не достаточно длины.
3. Увеличить отверстие для подключения тросика газа (номер 4).
4. Заглушить штуцеры для подключения шлангов вентиляции картерных газов и улавливателя паров бензина (номер 1) на устройстве от ВАЗ.
5. Сменить прошивку и обучить ЭБУ. Как это сделать, подробно описано в последнем разделе этого материала.

Решаться на такую переделку или нет — это дело каждого. Из опыта автовладельцев следует отметить, что динамика автомобиля значительно улучшается, но как говориться, «Мерседесом Ланос все равно не станет».

Особенности очистки дроссельной заслонки на Ланосе и Шансе или определение причин, почему подвисают или плавают обороты

Чтобы восстановить работоспособность дроссельной заслонки на Ланосе и Шансе, необходимо произвести очистку. Для этого понадобится вооружиться следующими материалами и деталями:

1. Очиститель для карбюратора. Одного баллончика будет достаточно.
2. Прокладка дросселя. Меняйте ее в любом случае, так как от воздействия высоких температур и агрессивных веществ, такой уплотнитель выходит из строя, и в итоге возникает подсос. Покупайте оригинальное изделие с артикулом 96353141.
3. Набор инструментов: ключи и отвертки. Важно наличие динамометрического ключа.

Сложностей со снятием дроссельного узла не возникает, поэтому описывать процесс самого начала не имеет смысла. Ниже представлена видео инструкция, на которую можно опираться, чтобы произвести демонтаж дроссельного узла с целью его замены или очистки.

При проведении работ важно учитывать лишь следующие важные моменты:

1. Перед отсоединением шлангов циркуляции ОЖ, необходимо предварительно открутить крышку с расширительного бачка, сбросив давление в системе. После этого закрутить ее.
2. Как только будут отсоединены шланги, их необходимо либо закрыть болтами «М10» или же попросту зафиксировать в положении выше уровня бачка.
3. Узел фиксируется двумя болтами, но перед их вывинчиванием, необходимо отсоединить тросик газа, и снять датчик ПДЗ и регулятор холостого хода. Не забываем отсоединить шланги камеры подачи паров бензина и вакуума электромагнитного клапана системы EGR. После этого можно выкрутить болты, и снять узел.
4. Удалить старую прокладку. Если она прикипела, нужно ее аккуратно срезать, не допуская повреждения торцевой части.
5. Не забываем очистить шток регулятора холостого хода.
6. Используя очиститель для карбюраторов, произвести тщательную очистку всего устройства. Важно обязательно прочистить каналы холостого хода.
7. Устанавливаем узел на место. Болты крепления важно затянуть с усилием в 15 Нм.
8. Устанавливаем на место датчик и регулятор, а также подсоединяем шланги. Фиксируем тросик газа. Важно произвести затяжку болта крепления датчика ДПЗ с моментом 2 Нм.
9. На этом процесс очистки дроссельной заслонки Ланос и Шанс завершен. Аналогично проделываются действия и на автомобилях марки Сенс.

После окончания работ необходимо выполнить еще несколько процедур. Первая — отрегулировать дроссельную заслонку. Для этого конструкцией предусмотрен специальный винт (на фото ниже). Однако проводить такие манипуляции следует при проведении компьютерной диагностики, чтобы фиксировать показания при открытой и закрытой заслонке.

Выполняется регулировка следующим образом:

1. Открутить болт до момента, пока заслонка не расположится вертикально.
2. После этого ввернуть обратно на половину оборота.
3. Фиксировать показания на ноутбуке, запустив программу Delco.

Если в процессе чистки дроссельного узла вы не трогали винт, тогда регулировать его нет необходимости. Однако сделать это рекомендуется в случае, если устанавливается новый узел. Второе — обучить или адаптировать ЭБУ. Такая необходимость возникает в ряде следующих случаев, как описано ниже.

Обязательным является процесс обучения ЭБУ. Инструкция по его реализации не сложная, и представлена ниже.

На этом ознакомительный материал с дроссельной заслонкой Ланос и Шанс завершен. Не оставляйте без внимания этот важнейший конструктивный элемент двигателя, так как от него зависит: и работа двигателя, и расход, и динамика, и мощность и много прочего. Если пренебрегать процессом диагностики узла, то получить эффективную работу мотора не получится.

Как отрегулировать дроссельную заслонку шевроле ланос

Регулировка ДПДЗ (датчика положения дроссельной заслонки) Chevrolet Lanos 2005 — 2009

Отрегулировал ДПДЗ (Датчик Положения Дроссельной Заслонки). После регулировки двигатель стал работать тише и ровней, динамика разгона существенно улучшилась. Субъективно, снизился и расход топлива.

Люди, производившие такую регулировку, также писали об уменьшении «подергиваний» на пониженных передачах. Т.к. у меня их не было, то подтвердить, или опровергнуть этот факт, я не могу.

Что понадобилось для регулировки:

— мультимер;
— нож для бумаги;
— изолента;
— круглый надфиль.

Процесс регулировки довольно простой. Для начала зачищаем небольшой участок синего и черного проводов, которые подходят к разъему ДПДЗ. Синий провод — сигнальный «+«, черный— «масса«. Это нужно для того, чтобы замерять напряжение мультимером в процессе регулировки.

Заводим двигатель и меряем напряжение между зачищенными проводами, и, если оно отличается от 0,55-0,56в — производим регулировку.

* перед каждым снятием датчика или его разъема — глушим двигатель, а перед замерами — снова заводим.

* производить замеры необходимо именно между проводами датчика, а не между сигнальным проводом и массой автомобиля, т.к. полученные в результате значения будут отличаться.

Надфилем растачиваем отверстия крепления ДПДЗ, чтобы была возможность регулировки поворота датчика относительно своей оси:

Далее, ставим датчик на место, и поворачиваем его в крайнее положение (при повороте по часовой стрелке — начальное напряжение на сигнальном проводе уменьшается, против часовой — увеличивается). Фиксируем датчик одним болтом, и делаем замер напряжения на ХХ (холостом ходу). Чуть поворачивая датчик «по» или «против» часовой стрелки — добиваемся показаний 0,55-0,56в на сигнальном проводе. При необходимости, отверстия крепления рассверливаем глубже, и, увеличив угол поворота датчика повторяем замеры.

Когда выставлено требуемое значение напряжения — закрепляем датчик основательно, делаем контрольный замер, а затем изолируем зачищенные участки проводов изолентой.

В поисках нуля дросселя

Владельцы автомобилей, ЭСУД которых учитывает положение механической дроссельной заслонки в десятых долях процента (все модели ЗАЗ (Микас 7.6\10.3)), Chevrolet Lanos (Delphi MR-140), Daewoo Nexia 1.6 DOHC (Sirius D42) в процессе эксплуатации зачастую сталкиваются с почти неразрешимой проблемой — потерей нулевого значения положения дроссельной заслонки.

Дроссельная заслонка — механический регулятор проходного сечения канала, изменяющий количество протекающей в канале среды: жидкости или газа. В системе впрыска топлива дроссельная заслонка представляет собой отдельный узел, стоящий в воздушном тракте последовательно и дозирующий количество воздуха на входе в коллектор. В механическом исполнении дроссельная заслонка приводится в движение с помощью троса, второй конец которого соединён с педалью акселератора. За закрытие дросселя отвечает возвратная пружина привода заслонки. Заслонка в случае с ЭСУД, работающей по давлению воздуха всегда должна возвращаться в одно и то же стартовое («нулевое») положение ! В закрытом положении дроссельная заслонка автомобиля пропускает минимальное количество воздуха, необходимое полностью прогретому двигателю для работы на минимально возможных оборотах. Это важно: закрытая дроссельная заслонка не является герметично-закрытой по определению! Пропускная способность закрытого дросселя с механическим приводом устанавливается регулировкой начального угла открытия заслонки.

Д атчик П оложения Д россельной З аслонки, или «потенциометр дросселя» передаёт ЭСУД информацию о фактическом положении заслонки. Начальное положение условно-закрытого дросселя принимается (должно приниматься) блоком управления за 0% открытия (0.0 — 0.2% в системах, учитывающих положение дросселя в десятых долях процента), положение полностью утопленной педали акселератора принимается за 100%. За такого рода соответствие (аналого-цифровое преобразование) отвечает сразу три программных опции:

1) график АЦП ДПДЗ по умолчанию
2) Адаптация нуля дросселя
3) Принудительная калибровка дросселя

Относительно штатного графика АЦП стоит лишь отметить, что 0.0 Вольт не есть 0% (блок управления при отсутствии напряжения выдаст ошибку «низкий уровень сигнала ДПДЗ»), а +5 Вольт не есть 100% (блок управления при таком напряжении в цепи выдаст ошибку «высокий уровень сигнала ДПДЗ»). Дальнейшие «шаманские танцы» вокруг заводской калибровки возможны только методом растачивания посадочных отверстий и последующего смещения датчика вдоль оси привода заслонки:

Все о дроссельной заслонке Ланос и Шанс: назначение, принцип работы, неисправности, очистка, замена и артикул нового изделия

Одним из важнейших конструктивных элементов двигателя внутреннего сгорания является дроссельная заслонка. Эта деталь представляет собой клапан, посредством которого происходит регулируемая подача воздуха. Изделие имеет простую конструкцию, что влияет на ее ресурс работы. В конструкции автомобилей марки Ланос и Шанс также используется заслонка дросселя, которая в случае неисправности, напрямую влияет на работу двигателя. Какие виды поломок могут возникнуть у этой детали, способы их выявления и устранения, а также особенности снятия и замены дроссельной заслонки на Ланосе и Шансе, рассмотрим подробно.

Что называется дроссельной заслонкой

Это простейший конструктивный элемент, размещаемый на входе в коллектор двигателя на инжекторных автомобилях. Главная задача заслонки — обеспечить подачу необходимого количества воздуха в зависимости от режима работы двигателя. Заслонка представляет собой круглую пластину, которая имеет способность перемещаться на угол до 90 градусов. В вертикальном положении заслонка закрыта, что характеризует отсутствие прикладывания усилий на педаль газа. Если она повернута горизонтально, то это означает ее максимальное открытие, что зачастую возникает крайне редко, так как такое ее расположение характеризует нажатие педали акселератора до максимального положения (педаль в пол).

Если в карбюраторных двигателях такая заслонка являлась частью карбюратора, то в инжекторных она представляет собой отдельный узел, который располагается между коллектором и воздушным фильтром. В силу того, что инжекторные автомобили оснащены электроникой, то электронному блоку крайне важно знать, в каком положении находится заслонка. Ведь от ее расположения зависит количество подаваемого топлива через форсунки. Для этого в корпусе узла дросселя устанавливается специальный датчик, который называется ДПДЗ. Он соединяется с валом заслонки, и фиксирует угол изменения положения, передавая сигнал на ЭБУ.

Механическая дроссельная заслонка на Ланос: конструкция и принцип работы

Корпус дроссельной заслонки изготавливается из алюминия или дюралюминия. Механические устройства являются самыми простейшими видами, которые отличаются низкой стоимостью и ремонтопригодностью. Однако они уступают по точности и корректности функционирования, электромеханическим и электрическим моделям. На автомобили Ланос устанавливаются механические дроссельные заслонки, конструкция которой представлена на фото ниже.

Такие устройства работают следующим образом:

1. Педаль газа соединяется с дроссельной заслонкой, а точнее, ее валом, посредством троса и поворотного рычага. Когда водитель нажимает на педаль газа, то посредством стального троса происходит воздействие на рычаг, который поворачивает заслонку. Чем сильнее нажатие на педаль, тем больше угол открывания заслонки.
2. При ее открывании, увеличивается поток всасываемого воздуха, что в итоге приводит к увеличению оборотов коленчатого вала.
3. При увеличении объема подаваемого воздуха, требуется повышенная подача топлива. Для этого ЭБУ считывает информацию о величине открытия заслонки (в зависимости от изменения угла открывания изменяется напряжение), и корректирует подачу топлива.
4. Когда водитель отпускает педаль газа, заслонка закрывается, и объем подачи топлива снижается (в таком режиме передвижения потребление топлива минимальное). Движение на скорости с отпущенной педалью газа называется перемещение накатом. Такой способ движения является полезным для двигателя.
5. Если же водитель включает нейтральную скорость и продолжает катиться, то потребление топлива возрастает, что собственно важно учитывать, когда вы задаетесь вопросом о том, почему на Ланосе увеличивается расход топлива.

Заглохнуть двигателю при полностью закрытой заслонке не позволяет регулятор холостого хода. В конструкции дроссельного узла имеется отдельный канал (он называется байпасным), который расположен перед заслонкой. Воздух через него поступает, когда заслонка закрыта, и тем самым не позволяет заглохнуть мотору при отпущенной педали акселератора.

Канал холостого хода управляется регулятором РХХ, сигналы на величину открывания он получает от ЭБУ. Канал холостого хода обязательно должен быть управляемым (если для сравнения, то регулятор ХХ представляет собой ручной газ на карбюраторных авто), что необходимо для обеспечения нормальной и стабильной работы двигателя. К примеру, при запуске мотора зимой, канал ХХ открывается незначительно, так как двигатель еще не прогрет, а воздух поступает холодный. Когда мотор прогревается, регулятор увеличивает диаметр открываемого отверстия, подавая больше воздуха, тем самым снижая расход топлива. Если запускается прогретый мотор летом, то регулятор сразу открывает максимальную подачу воздуха через канал ХХ.

Виды неисправностей заслонки дросселя, признаки и способы устранения на Ланос

На автомобилях Ланос и Шанс заслонка дросселя является слабым местом. Со временем эксплуатации автомобиля, заслонка покрывается черным нагаром из пыли и картерных газов, которые приводят к возникновению проблем, отражающихся на работе мотора, причем не только на холостом ходу, но и в движении. Рассмотрим основные виды неисправностей дроссельной заслонки, и способы их устранения на Ланосе:

1. Датчик положения дроссельной заслонки. Если он выходит из строя, то работа двигателя переходит в аварийный режим. При его неисправности обязательно загорается индикация «ЧЕК» и высвечивается соответствующая ошибка на бортовом компьютере (P0122). И хотя датчик имеет простейшую конструкцию, именно он становится причиной некорректной работы двигателя. Существует два типа датчиков, которые можно также установить на Ланос. Первый тип датчика называется потенциометрический. Он состоит из ползунка и резистивных дорожек, которые с течением времени истираются. Такой датчик стоит не дорого, но при этом имеет небольшой ресурс работы. Если вы используете потенциометрический датчик ПДЗ, то рекомендуется заменить его на магниторезистивный. В отличие от предыдущего типа, такой элемент не имеет контактирующих частей, что положительно влияет не только на срок его службы, но и точность функционирования. Основные симптомы, свидетельствующие о том, что из строя вышел ДПДЗ — это: сложный запуск двигателя, возникновение рывков при движении, ухудшение динамики, увеличение расхода и на холостом ходу двигатель может перегазовывать или глохнуть. Датчик не подлежит ремонту, и поэтому в случае его неисправности, следует произвести замену.
2. Загрязнение канала холостого хода — проявляется в виде возникновения плавающих оборотов. Еще мотор на холостом ходу может сразу глохнуть, поэтому приходится всегда перегазовывать. Решается проблема очисткой каналов, но лучше всего, произвести полную чистку дроссельного узла. Как это сделать на Ланосе и Шансе, рассмотрим детально.
3. Нарушение герметичности или подсос воздуха, который может возникнуть через прокладку между дроссельным узлом и коллектором. Проблема решается путем замены прокладки. Недостатком подсоса воздуха является не только то, что в коллектор поступает больше воздуха, чем необходимо, но еще и происходит всасывание загрязненного воздуха. Определить подсос воздуха можно по характерному звуку. Для этого нужно прислушаться к работе двигателя. Если идет подсос в дроссельном узле, то будет слышен свист.
4. Загрязнение заслонки — если перепускная пластина покрыта тройным слоем нагара, то это непременно отразится на качестве работы двигателя. Во-первых, она не закрывается полностью при отпускании педали газа, в результате чего мотор будет работать некорректно на холостом ходу. Во-вторых, заслонка может заклинивать, и поэтому не исключается возникновение подергиваний автомобиля при нажатии на газ. В-третьих, нагар препятствует прохождению достаточного количества воздуха, что и влияет на работу мотора. В-четвертых, загрязнения от заслонки поступают в цилиндры, что приводит к образованию нагара, и в итоге снижается ресурс ЦПГ. Загрязненная заслонка обязательно должна быть очищена. Проводить ревизию рекомендуется один раз в 50-80 тысяч км. Для визуальной проверки состояния заслонки нужно только отсоединить патрубок подачи воздуха. Важно также понимать, что заслонка не должна засоряться каждые 10-20 тысяч км пробега. Причина частого загрязнения может быть в том, что поступающий воздух плохо фильтруется. Замените фильтр, и в будущем меняйте его чаще. Если пластина в масле, то это может свидетельствовать только о том, что на ней оседают пары картерных газов, которые притягивают пыль.
5. Неисправность регулятора холостого хода. На автомобилях Ланос и Шанс часто возникают проблемы именно с этим устройством. Деталь представляет собой электрический шаговый двигатель, который в зависимости от времени подачи импульса от ЭБУ, осуществляет открывание и закрывание игольчатого клапана на определенную величину. Устройство отвечает за работу мотора только на холостом ходу. При возникновении нагара на клапане, устройство будет работать некорректно. Кроме загрязнения клапана, возникают следующие виды неисправностей РХХ на Ланосе: пробуксовка (проявляется по причине износа червячного редуктора), заклинивание клапана в закрытом или открытом положении, неисправность электропривода и другие. Симптомы, свидетельствующие о том, что из строя вышел РХХ: проблемы с пуском двигателя, плавание оборотов, глохнет мотор при переходе в положение нейтраль. При наличии вышеперечисленных признаков, следует прибегнуть к проверке состояния РХХ, а в случае проблем с его функционированием, произвести замену.
6. Сбой адаптации заслонки. Адаптацией называется процесс настройки ЭБУ, посредством которого происходит корректное связывание педали газа с положением заслонки. Если говорить простыми словами, то данная процедура представляет собой обнуление значения угла положения заслонки с педалью. Такой процесс еще называется обучением ЭБУ. Выполнить обучение ЭБУ на Ланосе достаточно просто, для чего ниже приведена подробная инструкция.
7. Люфт штока заслонки. Если обнаруживается свободный ход штока или оси заслонки, то работать она корректно не будет. Люфт зачастую возникает в случае выработки. Проверьте, чтобы ваша заслонка не люфтила, в противном случае, такое проявление — это и есть ваша причина плавающих оборотов. Исправить ситуацию можно при помощи регулировки положения заслонки. Для этого на оси имеются крепежные болты, которые следует ослабить, затем сместить вал так, чтобы не было люфта, и затянуть винты. Убедиться, что люфт отсутствует, а заслонка при этом плотно прилегает к цилиндрическому каналу.
8. Неисправность впускного и выпускного штуцера ОЖ. Дроссельный узел оснащен камерой (тосольный подогрев), через которую происходит циркуляция антифриза. Это необходимо для того, чтобы исключить вероятность заклинивания заслонки при ее замерзании. Часто со временем штуцера впускного и выпускного канала начинают крошиться, что приводит к возникновению потеков антифриза. Эксплуатировать дроссельный узел с неисправными штуцерами впускного и выпускного канала ОЖ категорически противопоказано. Частицы металла попадают в жидкость, и оседают в радиаторе или водяной рубашке. Ниже на фото показано, что собой представляет повреждение штуцера дроссельного узла.

Несмотря на то, что дроссельный узел представляет собой не сложную конструкцию, однако причин для его неисправности достаточно. И поэтому в случае возникновения малейших подозрений на поломки дроссельного элемента, следует прибегнуть к его ремонту, замене или очистке.

Какую заслонку дросселя ставить на Ланос и Шанс: артикул детали и установка дросселя от ВАЗ

Дроссельный узел редко меняется на автомобиле. Причиной необходимости проведения таких манипуляций является повреждение впускного и выпускных штуцеров ОЖ, неисправность вала изменения положения заслонки, повреждение механизма крепления троса от педали акселератора, а также нарушение целостности корпуса. Если возникла необходимость замены изделия, то выбирать нужно только оригинальные модели от GM. На Ланос и Шанс дроссельная заслонка имеет следующий артикул 96184568.

При покупке нужно обратить внимание на соответствие с вашей заслонкой. Изделия должны быть идентичными. Особое внимание стоит уделить штуцерам тосольной камеры. Лучше выбирать модели, на которых штуцера не стальные, а латунные.

Конструкцией дроссельного узла предусмотрены дополнительные камеры: вакуум на электромагнитный клапан системы EGR (управление клапаном рециркуляции) (обозначен буквой Е) и улавливания паров бензина (от адсорбера) (обозначен буквой Р). На фото ниже они обозначены.

Шланг вентиляции картерных газов в режиме работы двигателя на холостом ходу подключается к коллектору за заслонкой. Рядом с этим шлангом подключается трубка от ДАД.

Штатную заслонку можно заменить изделием для автомобилей ВАЗ. Умельцы используют изделие от ВАЗ с целью получения таких качеств:

• улучшение чувствительности педали газа;
• ускоренное развитие оборотов и улучшение динамики;
• снижение расхода.

Если желаете поэкспериментировать, то ниже представлено фото ВАЗовского дроссельного узла, который подходит на Ланос. Важно выбирать изделия с диаметром заслонки 56 мм.

При установке ВАЗовского узла, понадобится купить новый датчик ПДЗ для ВАЗ, и регулятор ХХ. Процесс установки подразумевает следующие доработки:

1. Наращивание троса газа и изменение направления его подвода. Его нужно завести снизу, так как регулятор работает в направлении по ходу часовой стрелки (номер 3).
2. Заменить шланги ОЖ, так как штатных изделий на Ланосе для подключения их к новому узлу будет не достаточно длины.
3. Увеличить отверстие для подключения тросика газа (номер 4).
4. Заглушить штуцеры для подключения шлангов вентиляции картерных газов и улавливателя паров бензина (номер 1) на устройстве от ВАЗ.
5. Сменить прошивку и обучить ЭБУ. Как это сделать, подробно описано в последнем разделе этого материала.

Решаться на такую переделку или нет — это дело каждого. Из опыта автовладельцев следует отметить, что динамика автомобиля значительно улучшается, но как говориться, «Мерседесом Ланос все равно не станет».

Особенности очистки дроссельной заслонки на Ланосе и Шансе или определение причин, почему подвисают или плавают обороты

Чтобы восстановить работоспособность дроссельной заслонки на Ланосе и Шансе, необходимо произвести очистку. Для этого понадобится вооружиться следующими материалами и деталями:

1. Очиститель для карбюратора. Одного баллончика будет достаточно.
2. Прокладка дросселя. Меняйте ее в любом случае, так как от воздействия высоких температур и агрессивных веществ, такой уплотнитель выходит из строя, и в итоге возникает подсос. Покупайте оригинальное изделие с артикулом 96353141.
3. Набор инструментов: ключи и отвертки. Важно наличие динамометрического ключа.

Сложностей со снятием дроссельного узла не возникает, поэтому описывать процесс самого начала не имеет смысла. Ниже представлена видео инструкция, на которую можно опираться, чтобы произвести демонтаж дроссельного узла с целью его замены или очистки.

При проведении работ важно учитывать лишь следующие важные моменты:

1. Перед отсоединением шлангов циркуляции ОЖ, необходимо предварительно открутить крышку с расширительного бачка, сбросив давление в системе. После этого закрутить ее.
2. Как только будут отсоединены шланги, их необходимо либо закрыть болтами «М10» или же попросту зафиксировать в положении выше уровня бачка.
3. Узел фиксируется двумя болтами, но перед их вывинчиванием, необходимо отсоединить тросик газа, и снять датчик ПДЗ и регулятор холостого хода. Не забываем отсоединить шланги камеры подачи паров бензина и вакуума электромагнитного клапана системы EGR. После этого можно выкрутить болты, и снять узел.
4. Удалить старую прокладку. Если она прикипела, нужно ее аккуратно срезать, не допуская повреждения торцевой части.
5. Не забываем очистить шток регулятора холостого хода.
6. Используя очиститель для карбюраторов, произвести тщательную очистку всего устройства. Важно обязательно прочистить каналы холостого хода.
7. Устанавливаем узел на место. Болты крепления важно затянуть с усилием в 15 Нм.
8. Устанавливаем на место датчик и регулятор, а также подсоединяем шланги. Фиксируем тросик газа. Важно произвести затяжку болта крепления датчика ДПЗ с моментом 2 Нм.
9. На этом процесс очистки дроссельной заслонки Ланос и Шанс завершен. Аналогично проделываются действия и на автомобилях марки Сенс.

После окончания работ необходимо выполнить еще несколько процедур. Первая — отрегулировать дроссельную заслонку. Для этого конструкцией предусмотрен специальный винт (на фото ниже). Однако проводить такие манипуляции следует при проведении компьютерной диагностики, чтобы фиксировать показания при открытой и закрытой заслонке.

Выполняется регулировка следующим образом:

1. Открутить болт до момента, пока заслонка не расположится вертикально.
2. После этого ввернуть обратно на половину оборота.
3. Фиксировать показания на ноутбуке, запустив программу Delco.

Если в процессе чистки дроссельного узла вы не трогали винт, тогда регулировать его нет необходимости. Однако сделать это рекомендуется в случае, если устанавливается новый узел. Второе — обучить или адаптировать ЭБУ. Такая необходимость возникает в ряде следующих случаев, как описано ниже.

Обязательным является процесс обучения ЭБУ. Инструкция по его реализации не сложная, и представлена ниже.

На этом ознакомительный материал с дроссельной заслонкой Ланос и Шанс завершен. Не оставляйте без внимания этот важнейший конструктивный элемент двигателя, так как от него зависит: и работа двигателя, и расход, и динамика, и мощность и много прочего. Если пренебрегать процессом диагностики узла, то получить эффективную работу мотора не получится.

Регулировка ДПДЗ (датчика положения дроссельной заслонки) Chevrolet Lanos 2005 — 2009

Отрегулировал ДПДЗ (Датчик Положения Дроссельной Заслонки). После регулировки двигатель стал работать тише и ровней, динамика разгона существенно улучшилась. Субъективно, снизился и расход топлива.

Люди, производившие такую регулировку, также писали об уменьшении "подергиваний" на пониженных передачах. Т.к. у меня их не было, то подтвердить, или опровергнуть этот факт, я не могу.

Что понадобилось для регулировки:

— мультимер;
— нож для бумаги;
— изолента;
— круглый надфиль.

Процесс регулировки довольно простой. Для начала зачищаем небольшой участок синего и черного проводов, которые подходят к разъему ДПДЗ. Синий провод — сигнальный "+", черный— "масса". Это нужно для того, чтобы замерять напряжение мультимером в процессе регулировки.

Заводим двигатель и меряем напряжение между зачищенными проводами, и, если оно отличается от 0,55-0,56в — производим регулировку.

* перед каждым снятием датчика или его разъема — глушим двигатель, а перед замерами — снова заводим.

* производить замеры необходимо именно между проводами датчика, а не между сигнальным проводом и массой автомобиля, т.к. полученные в результате значения будут отличаться.

Надфилем растачиваем отверстия крепления ДПДЗ, чтобы была возможность регулировки поворота датчика относительно своей оси:

Далее, ставим датчик на место, и поворачиваем его в крайнее положение (при повороте по часовой стрелке — начальное напряжение на сигнальном проводе уменьшается, против часовой — увеличивается). Фиксируем датчик одним болтом, и делаем замер напряжения на ХХ (холостом ходу). Чуть поворачивая датчик "по" или "против" часовой стрелки — добиваемся показаний 0,55-0,56в на сигнальном проводе. При необходимости, отверстия крепления рассверливаем глубже, и, увеличив угол поворота датчика повторяем замеры.

Когда выставлено требуемое значение напряжения — закрепляем датчик основательно, делаем контрольный замер, а затем изолируем зачищенные участки проводов изолентой.

Как правильно выполнить регулировку дроссельной заслонки Ланос

Дроссельная заслонка является одной из самых важных частей системы впуска в автомобиле. Она контролирует количество воздуха, поступающего в двигатель, что влияет на его работу и производительность. В случае автомобиля Ланос, правильная настройка дроссельной заслонки имеет особое значение для обеспечения оптимальной работы двигателя.

Зачем нужно регулировать дроссельную заслонку Ланос?

Регулировка дроссельной заслонки Ланос позволяет достичь следующих преимуществ:

• Улучшение отклика на педаль акселератора.
• Увеличение мощности двигателя.
• Снижение расхода топлива.
• Снижение уровня выбросов.

Оптимальное открытие и закрытие дроссельной заслонки обеспечивает гладкий и эффективный поток воздуха через систему впуска, что является важным фактором для качественной работы двигателя.

Как провести регулировку дроссельной заслонки Ланос?

Для проведения регулировки дроссельной заслонки Ланос вам потребуются следующие инструменты:

• Отвертка.
• Переходник OBD-II (для проверки и сброса ошибок в электронной системе).
• Для точного определения положения дроссельной заслонки может потребоваться использование диагностического оборудования.

Шаги для регулировки дроссельной заслонки Ланос:

1. Диагностика системы. Подключите переходник OBD-II к автомобилю, чтобы проверить возможные ошибки, связанные с дроссельной заслонкой.
2. Проверка положения дроссельной заслонки. С помощью диагностического оборудования или вручную проверьте положение дроссельной заслонки в закрытом и открытом состояниях.
3. Регулировка дроссельной заслонки. С помощью отвертки аккуратно регулируйте положение дроссельной заслонки до достижения оптимальных показателей значений.
4. Повторная диагностика и проверка. Подключите переходник OBD-II к автомобилю и убедитесь, что ошибки, связанные с дроссельной заслонкой, были устранены и значение положения заслонки находится в пределах оптимальных значений.
5. Тест-драйв. После проведения регулировки совершите краткую поездку, чтобы убедиться, что работа двигателя стала более плавной и отзывчивой.

Важно помнить, что регулировка дроссельной заслонки Ланос может требовать опыта и знаний в области автомобильного ремонта. Если вы не уверены в своих навыках, рекомендуется обратиться к профессионалам.
