Стойки стабилизатора передние и задние: проверка и замена
Подвеска современного автомобиля включает в себя большое количество различных узлов и деталей. При этом водители в процессе эксплуатации ТС наиболее часто сталкиваются с выходом из строя рычагов подвески, шаровых опор, амортизаторов, верхней опоры амортизатора (опорного подшипника), сайлентблоков или стойки стабилизатора (тяги стабилизатора).
В этой статье мы более подробно поговорим о том, что такое стойки стабилизатора, для чего они нужны и какую функцию выполняют. Еще мы рассмотрим, какие признаки указывают на необходимость замены стойки стабилизатора и как проверяется тяга стабилизатора, а также как поменять стойки стабилизатора, какие стойки стабилизатора лучше выбрать и т.д.
Тяги стабилизатора: что такое стойка стабилизатора в устройстве подвески автомобиля
Стойка стабилизатора – это деталь, которая крепит стабилизатор поперечной устойчивости к подвеске автомобиля. В свою очередь, стабилизатор поперечной устойчивости автомобиля необходим для того, чтобы уменьшить горизонтальные крены кузова в поворотах и во время других отклонений в горизонтальной плоскости.
Так вот, шарнирная стойка стабилизатора, штанга стабилизатора или тяга стабилизатора (еще в быту их называют стойки стаба, косточки стабилизатора) позволяет реализовать подвижное соединение упругого стабилизатора со ступицей или поворотным кулаком за счет шарниров.
Как правило, на стойке может быть 2 шаровых шарнира. Еще есть версии, где использован 1 шарнир и втулка стабилизатора или же пара втулок, а также шарнир с одной стороны, тогда как с другой выполнена резьба. Зачастую шарниры путем сварки крепятся к штоку под углом, близким к прямому углу.
В том месте, где наконечник прикреплен к металлическому стержню, есть уточнение, которое называется шейка стойки стабилизатора. Данная шейка является страховкой от слишком высоких нагрузок. Если просто, корпус сломается именно в месте утончения. Если же стойка сломается в каком-либо другом месте, элемент в таком случае может пробить днище авто и стать причиной повреждений автомобиля и т.п.
Как правило, для повышения безопасности стойки стаба изначально не делают максимально прочными и толстыми. Более того, не так давно стали выпускаться стойки из пластика. Они легкие и прочные, а также еще более безопасные, так как при аварии или сильно нагрузке разрушаются без вреда для кузова, пассажиров и водителя и т.д.
При этом высокие нагрузки и сознательное снижение прочности элемента в целях повышения безопасности считаются основными причинами, по которым указанные детали часто выходят из строя, а также требуют регулярной диагностики.
- Сегодня самым распространенным типом является тяга стабилизатора с шаровым шарниром. Конструкция включает в себя металлический шаровый палец, посадочное место из пластика, заполненное особой смазкой. Верхняя часть пальца запрессована при помощи крышки из пластика или металла.
Если рассматривать принцип работы стойки, первое, стойка стабилизатора передняя или задние стойки стабилизатора не имеют жесткого соединения с самим стабилизатором. В свою очередь, это позволяет получить соединение с ограниченной подвижностью.
Основная задача сводится к тому, что во время прохождения поворотов кузов кренится. Примечательно то, что кузов испытывает воздействие одних сил, тогда как силы, действующие на подвеску, будут направлены в противоположную сторону. Не реализовать компенсацию таких усилий, в значительной степени возрастают риски поломки сопряженных деталей (стабилизатора и проушины ступицы).
Еще добавим, что на некоторых авто можно встретить регулируемые стойки стабилизатора, где стабилизатор может и вовсе отключаться и подключаться при помощи электроники. Хотя данное решение не имеет широкого распространения, однако некоторые модели оснащаются такими системами.
Признаки неисправностей стойки стабилизатора, проверка и замена
Итак, рассмотрев, что такое тяга стабилизатора передней подвески или стойка стабилизатора задней подвески, перейдем к основным поломкам. Как правило, если на авто стоят стойки с шарниром, зачастую на неполадки укажет:
- Явный стук при езде по неровной дороге. Стучать будет та сторона, где стойка изношена. В случае если стойки имеют втулки, диагностика затрудняется, так как стук не громкий и его не всегда слышно.
- При езде машину «кидает», автомобиль не держит колею, требуется постоянное подруливание. В поворотах заметны сильные крены, появляется сильная раскачка кузова, особенно во время разгонов и торможения.
Обратите внимание, ремонтировать стойки стабилизатора можно, однако экономически нецелесообразно. Проще сразу приобрести новую деталь, можно купить как оригинал, так и качественный аналог.
- Теперь перейдем к тому, как проверить стойки стабилизатора. Самым простым способом является необходимость раскачать машину в обе стороны по направлению, которое будет поперечным движению. Если раскачка дается легко, это указывает на то, что стабилизатор не работает и вполне может иметь место сильный износ стоек стабилизатора. Также на проблему может указать характерный стук.
Еще одним способом проверки, который позволяет диагностировать неполадки стойки переднего стабилизатора, является метод, когда сначала нужно повернуть управляемые колеса и получить доступ к стойкам. Далее нужно подергать тяги и оценить их состояние на предмет возможных люфтов, которые ощущаются тактильно при раскачке кузова авто.
В том случае, если при вывороте колес доступ к стойкам стабилизатора не открывается или в проверке нуждается стойка стабилизатора задняя, машину нужно загнать на яму или на подъемник. Далее процесс диагностики такой же, как и рассмотренные выше способы (один человек раскачивает кузов поперечно, второй проверяет стойки стаба).
Рекомендуем также прочитать статью о том, как заменить шаровую опору. Из этой статьи вы узнаете об особенностях конструкции шаровых, а также о способах замены шаровых опор, стоит ли делать реставрацию шаровых опор и т.д.
Также важно внимательно осматривать пыльники. Если пыльник стойки стабилизатора разорван, видны потеки смазки и другие дефекты, тогда и стойки стабилизатор, скорее всего, вышли из строя. Даже если стуков пока нет, такие стойки лучше сразу менять.
В случае, когда звук есть, необходима замена. Если же на машине стойки установлены на втулках, тогда достаточно посмотреть, не повреждена ли или не деформирована резина. Если это так, то металл будет стучать об металл и это является причиной стука.
- Если обнаружено, что стойка пришла в негодность и нужна замена стойки стабилизатора, следует знать, как поменять стойки стабилизатора своими руками. Конечно, замена стоек стабилизатора на разных авто будет отличаться, так как конструкция подвески может быть разной. Однако, на деле процедура не сложная.
Сразу отметим, что стойки стаба нужно менять в паре на одной оси слева и справа даже в том случае, если только одна из них находится в исправном состоянии. Для замены достаточно купить стойки стабилизатора, подготовить домкрат, ключи, шестигранники, а также монтировку. Кстати, при подборе стоек важно учитывать, что стойки стабилизаторов передние и здание отличаются (стойка переднего стабилизатора длиннее, тогда как заднего короче).
Еще очень важно при замене стоек не допустить повреждения пыльников. Если пыльник поврежден, его нужно менять. Напоследок отметим, что замена стоек стабилизатора не влияет на сход-развал и углы установки колес.
Какие стойки стабилизатора лучше выбрать
С учетом того, что тяга стабилизатора «живет» не долго, многие автолюбители стремятся увеличить срок службы детали путем поиска самых лучших и надежных вариантов. На практике, важно понимать, что на ресурс стойки влияет большое количество факторов: качество детали, модель и марка авто, особенности эксплуатации и состояние дорог в регионе, общее состояние ходовой части и т.д.
Например, оригинал на европейский дорогах вполне может выходить 50-60 тыс. км, тогда как в СНГ по плохим дорогам эта же деталь прослужит не более 25-30 тыс. км. При этом далеко не всегда дорогой «оригинал» обязательно прослужит больше, чем качественные аналоги.
Основное правило – детали должны быть фирменными (на рынке много подделок), а также точно подходить для конкретной модели авто. Не допускается даже малейшее изменение длины на 1-2 сантиметра при попытке поставить стойки, которые на первый взгляд могут показаться полностью подходящими. Дело в том, что такие замены неизбежно отразятся на работе всей подвески и поведении авто, причем негативно.
Подведем итоги
С учетом приведенной выше информации становится понятно, что даже при условии относительной простоты в плане конструкции, передний стабилизатор, задний стабилизатор и стойки стабилизатора являются важнейшими элементами в устройстве ходовой части автомобиля. При этом на практике передние стойки стабилизатора выходят из строя чаще всего по причине плохого состояния дорог на территории СНГ.
Рекомендуем также прочитать статью о том, что такое ступичный подшипник и каково его устройство. Из этой статьи вы узнаете о конструкции, особенностях и функциональном назначении подшипников ступиц, а также как проверит ступичные подшипники и сделать замену ступичных подшипников своими руками.
Для чего нужен стабилизатор. Замена тяги переднего стабилизатора Volkswagen Passat B6
ДЛЯ ЧЕГО В АВТОМОБИЛЕ НУЖЕН СТАБИЛИЗАТОР, СТОЙКИ (ТЯГИ) СТАБИЛИЗАТОРА?
Стабилизатор поперечной устойчивости нужен для уменьшения горизонтального крена корпуса автомобиля при поворотах и различных отклонениях в горизонтальной плоскости.
Стойки стабилизатора служат для крепления стабилизатора к корпусу автомобиля. Они обеспечивают подвижное соединение упругого стабилизатора и ступицы или поворотного кулака за счет имеющихся шарниров.
Шарнирные соединения всегда защищают с помощью герметичных пыльников со смазкой. Она обеспечивает более мягкую работу механизма, а также увеличивает срок его эксплуатации. Смазка является морозоустойчивой, обеспечивая нормальную работу ходовой системы автомобиля зимой.
Чтобы лучше понять принцип работы стойки, нужно вспомнить, что она не жестко соединяется со стабилизатором, обеспечивая ограниченное движение объединенных в механизм элементов. При повороте машины на скорости возникает ее естественный крен. При этом на кузов действуют одни силы, а на подвеску — направленные в противоположную сторону. Если их не компенсировать, то возникает риск поломки сопряженных элементов. Таким образом, стойка стабилизатора — это демпфер, который принимает и гасит большие разнонаправленные усилия. Однако в процессе работы под воздействием упомянутых усилий происходит постепенное разрушение шарнирных соединений.
Вследствие этого стойки приходят в негодность. Основные проблемы связаны с шарнирными креплениями. Первая — это выход из строя пыльника. Из-за этого происходит попадание грязи и мусора в механизм, что приводит к его чрезмерному износу. Вторая типичная проблема заключается в том, что со временем обойма шарового пальца стирается, вследствие чего шаровый палец начинает “биться” в посадочном месте. Это приводит к его разбиванию.

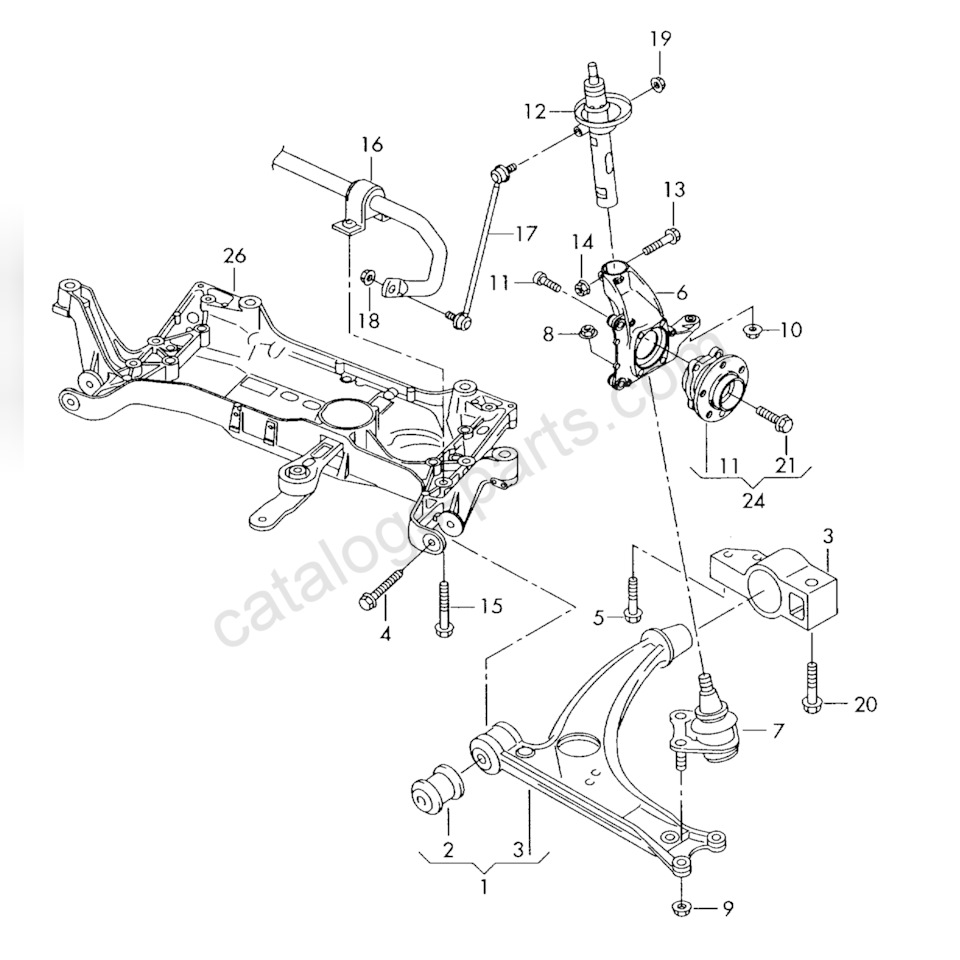

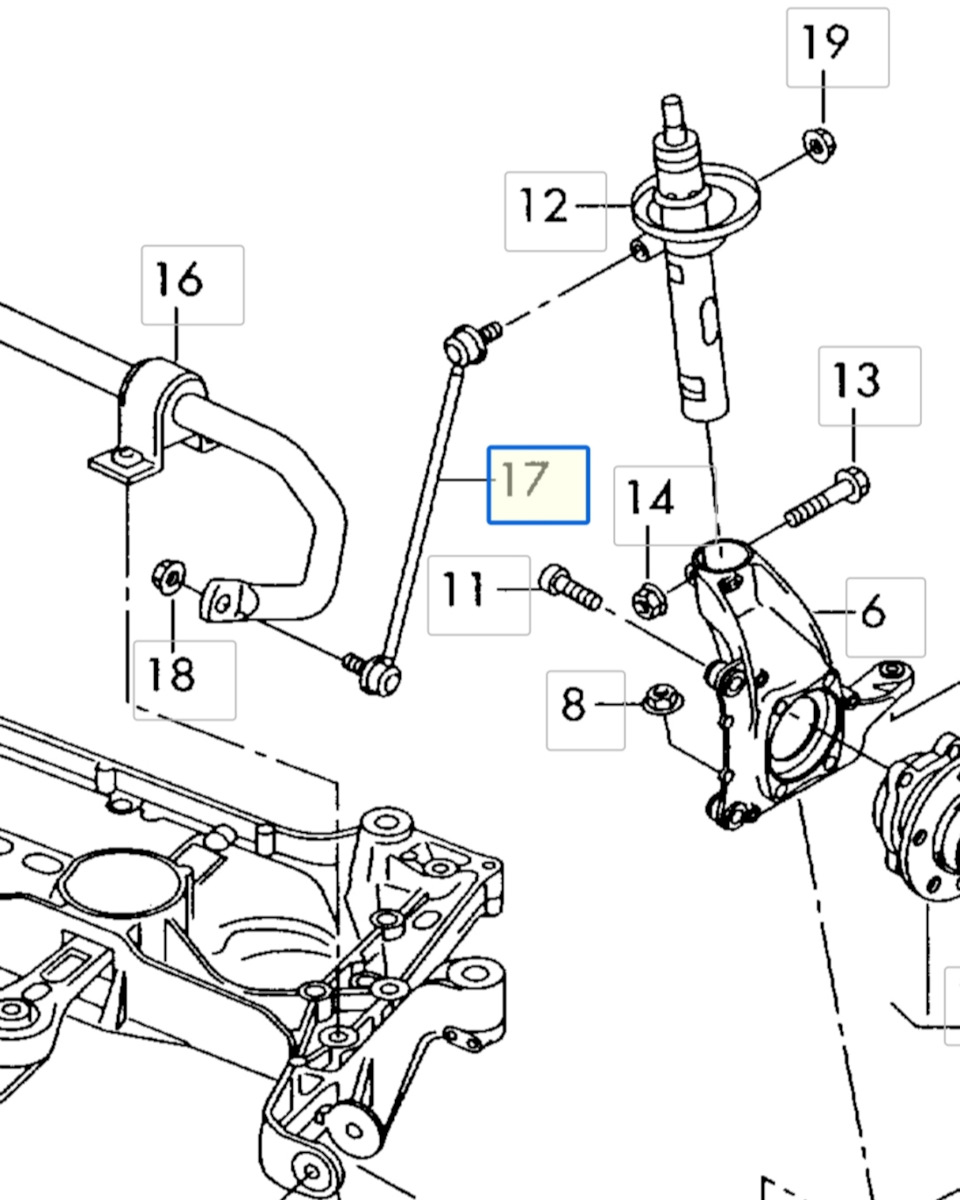

■ Volkswagen Passat B6 — появился стук при проезде неровностей. Подозрения сразу были на тягу (стойку) стабилизатора, т.к. другие элементы (амортизатор, сайлентблоки, рулевые наконечники уже менялись).
Для замены необходимо 2 домкрата: одним естественно поднимаем машину для снятия колеса, а вторым немного поднимаем рычаг для разгрузки стабилизатора (снятия натяжения)
Виден ход стабилизатора по потёртости на пластике подкрылка:

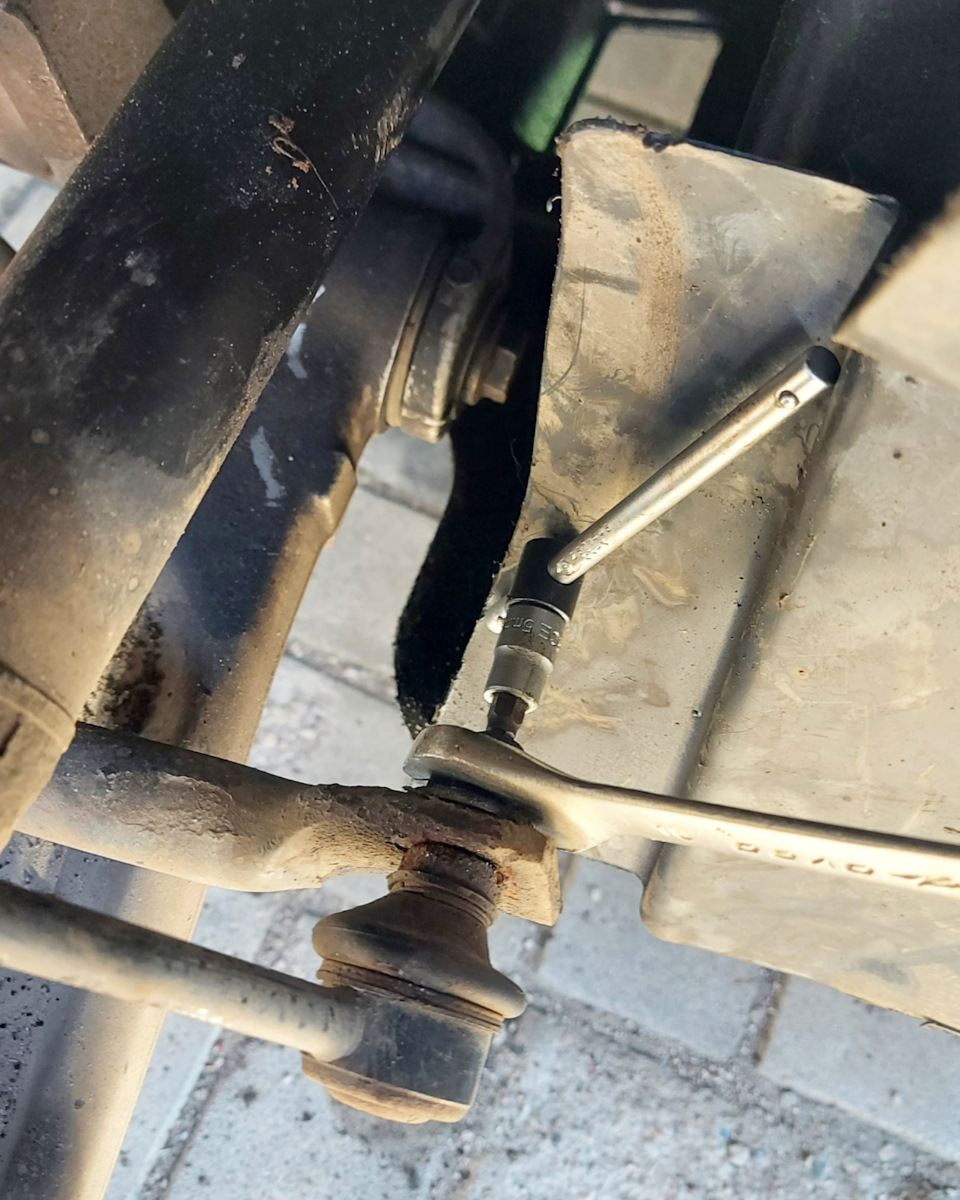

Откручивается ключом на 18

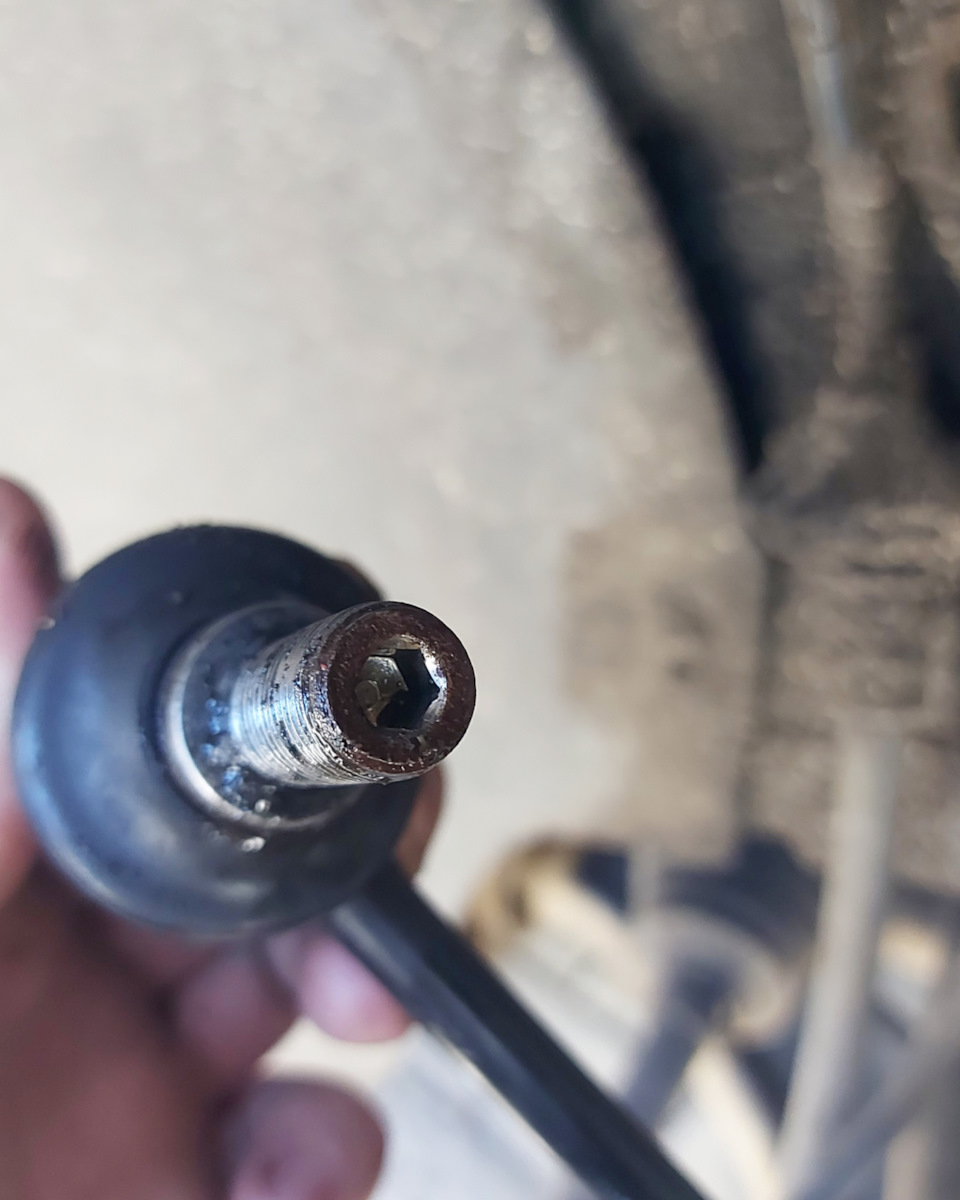

Если прокручивается — применяем шестигранник

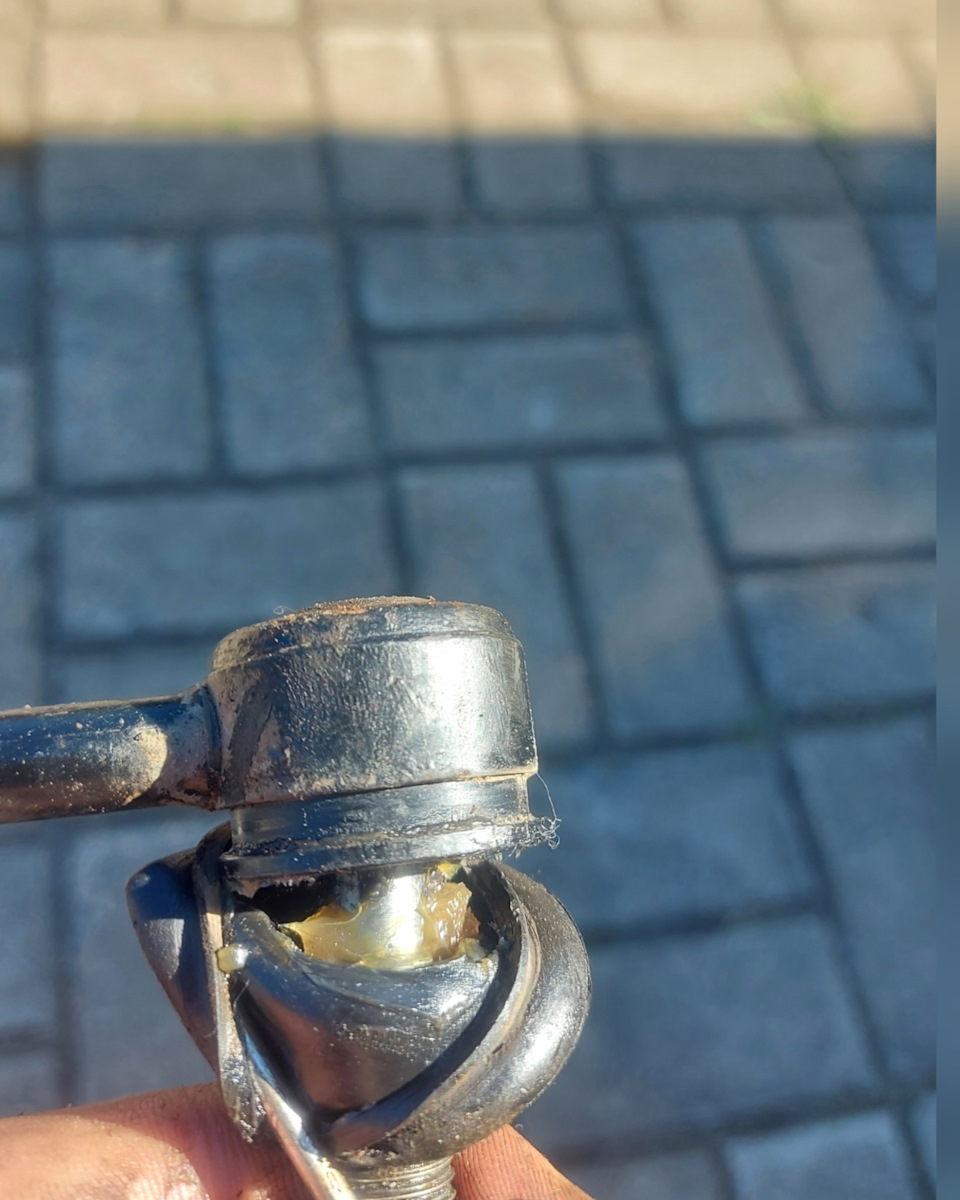

Тяга снята. Верхний шарнир ходит упруго, смазка на месте:

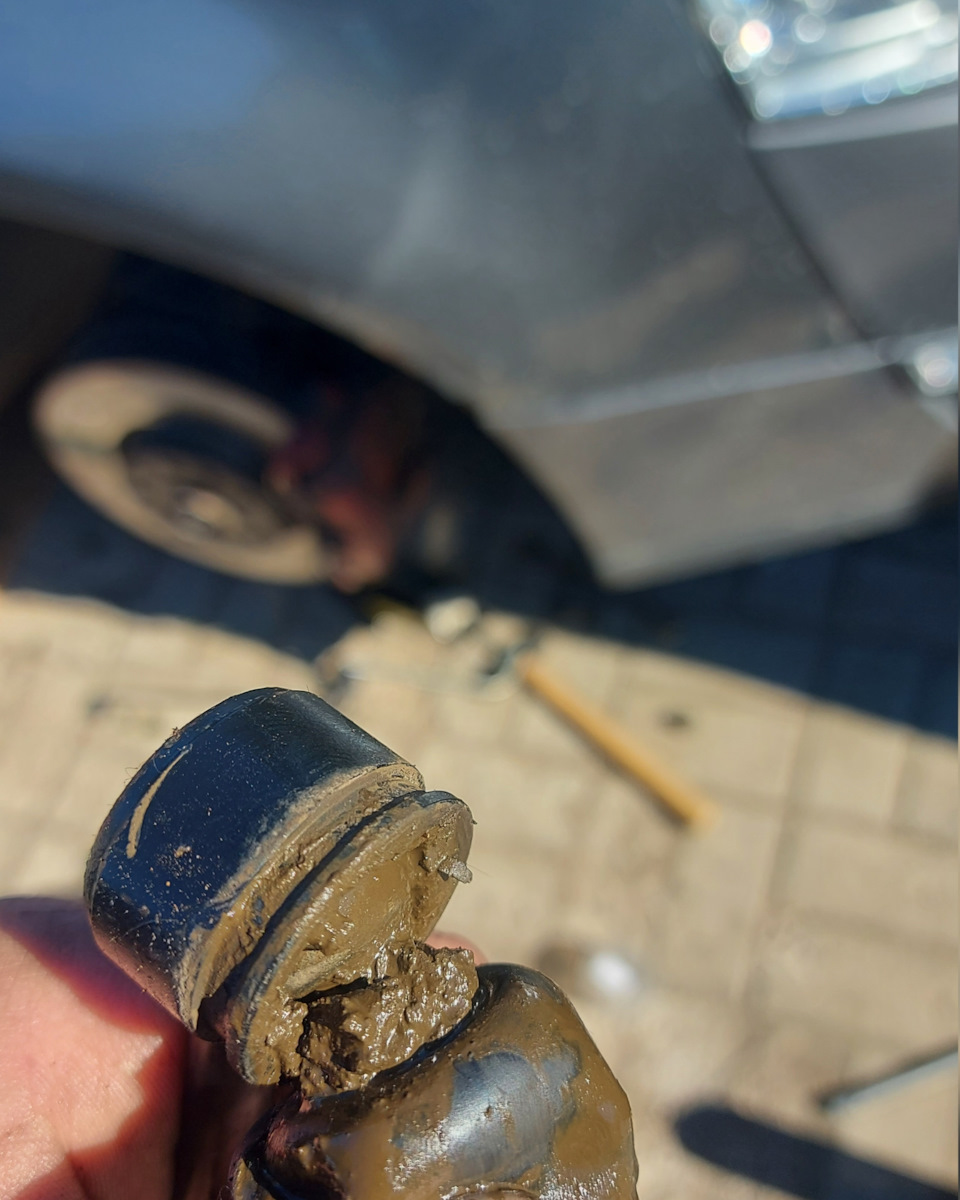

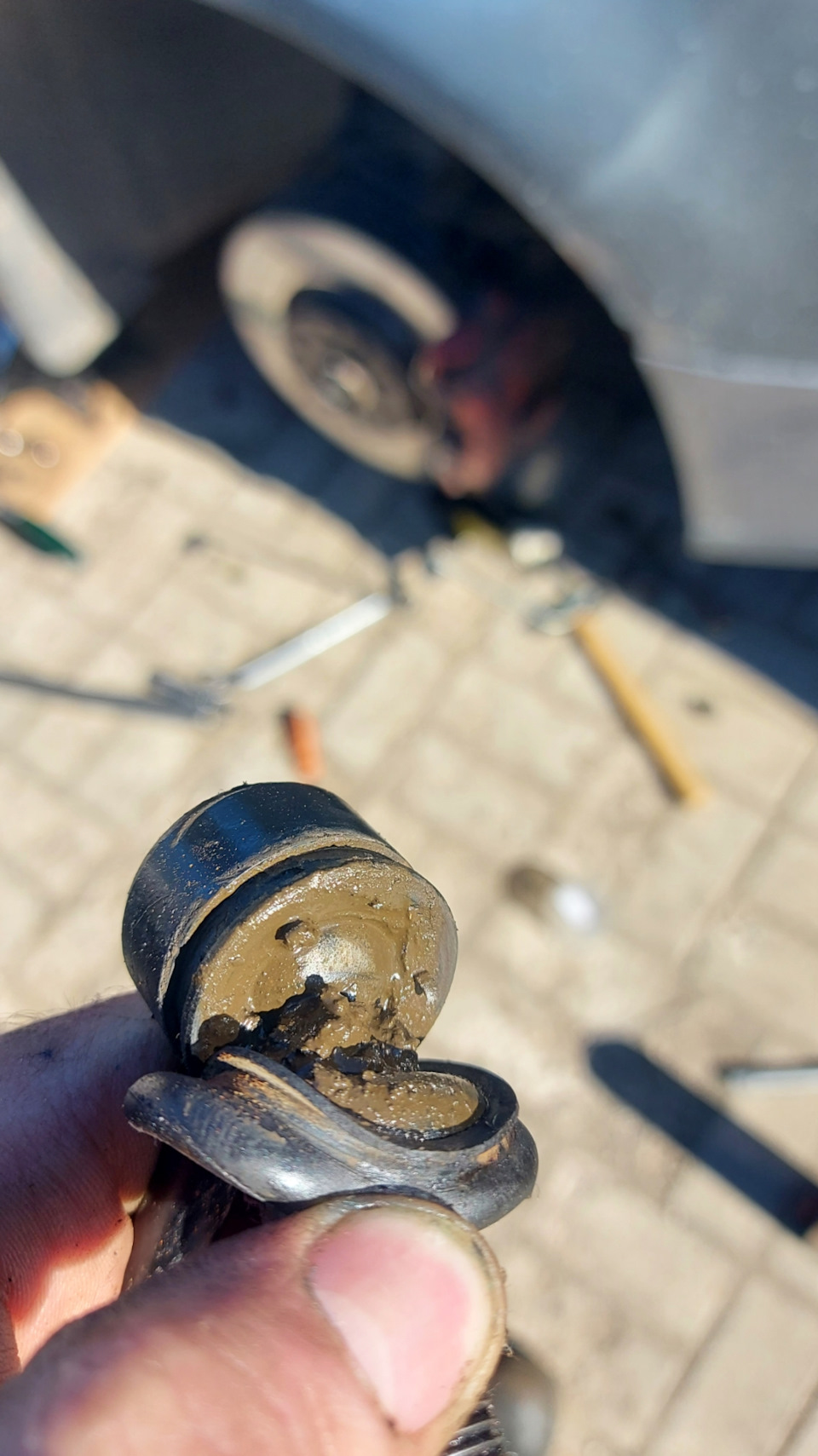

А вот нижний — вода и грязь. Порван пыльник

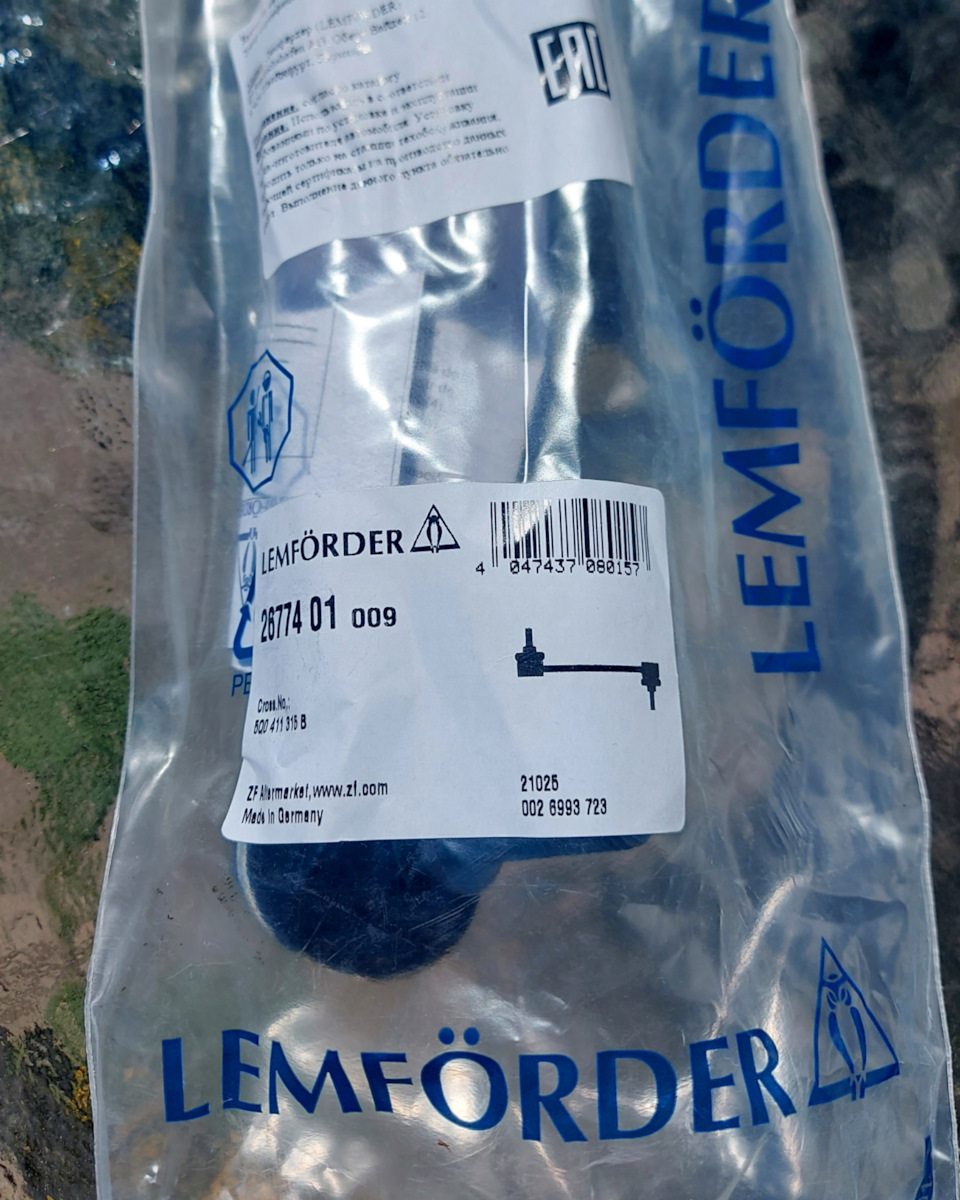

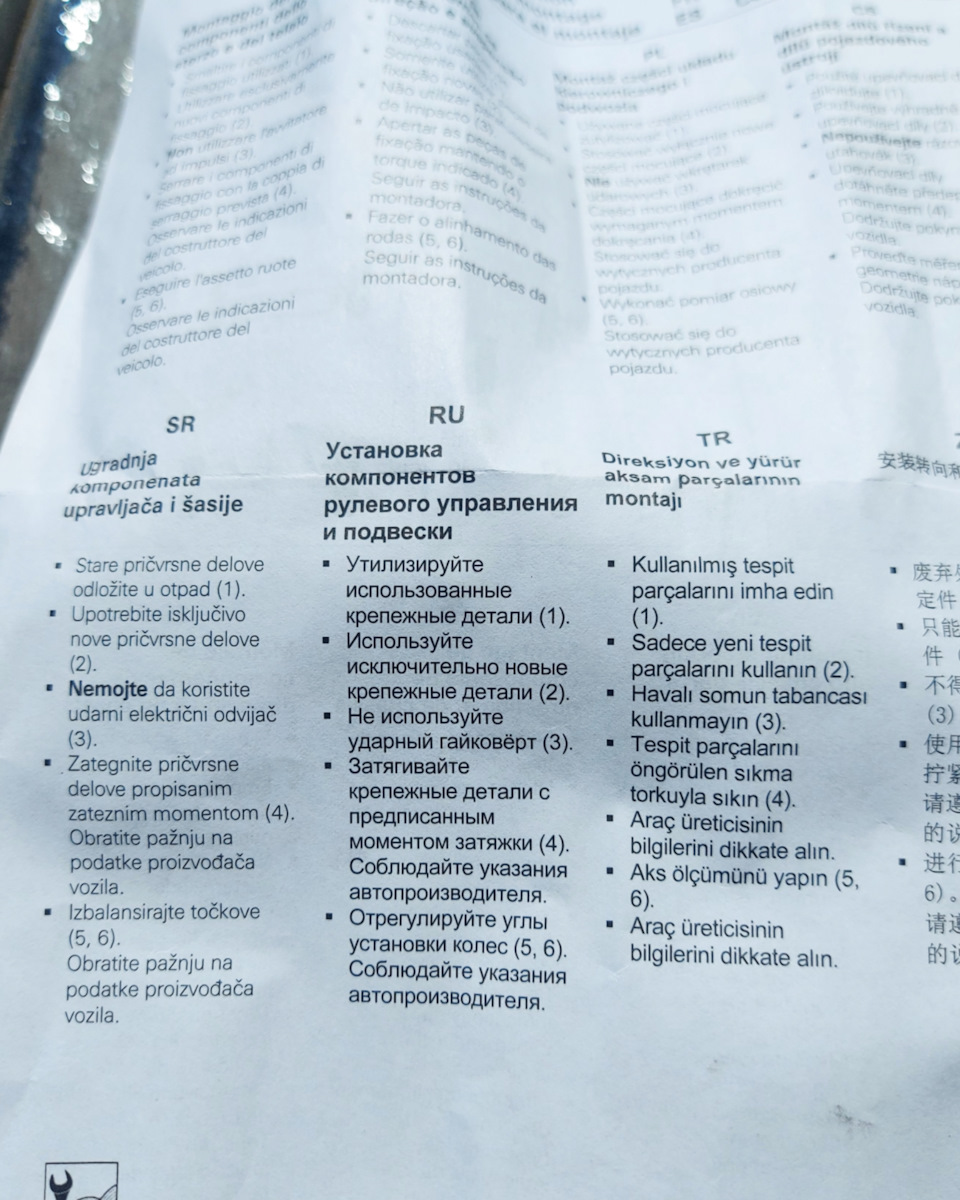

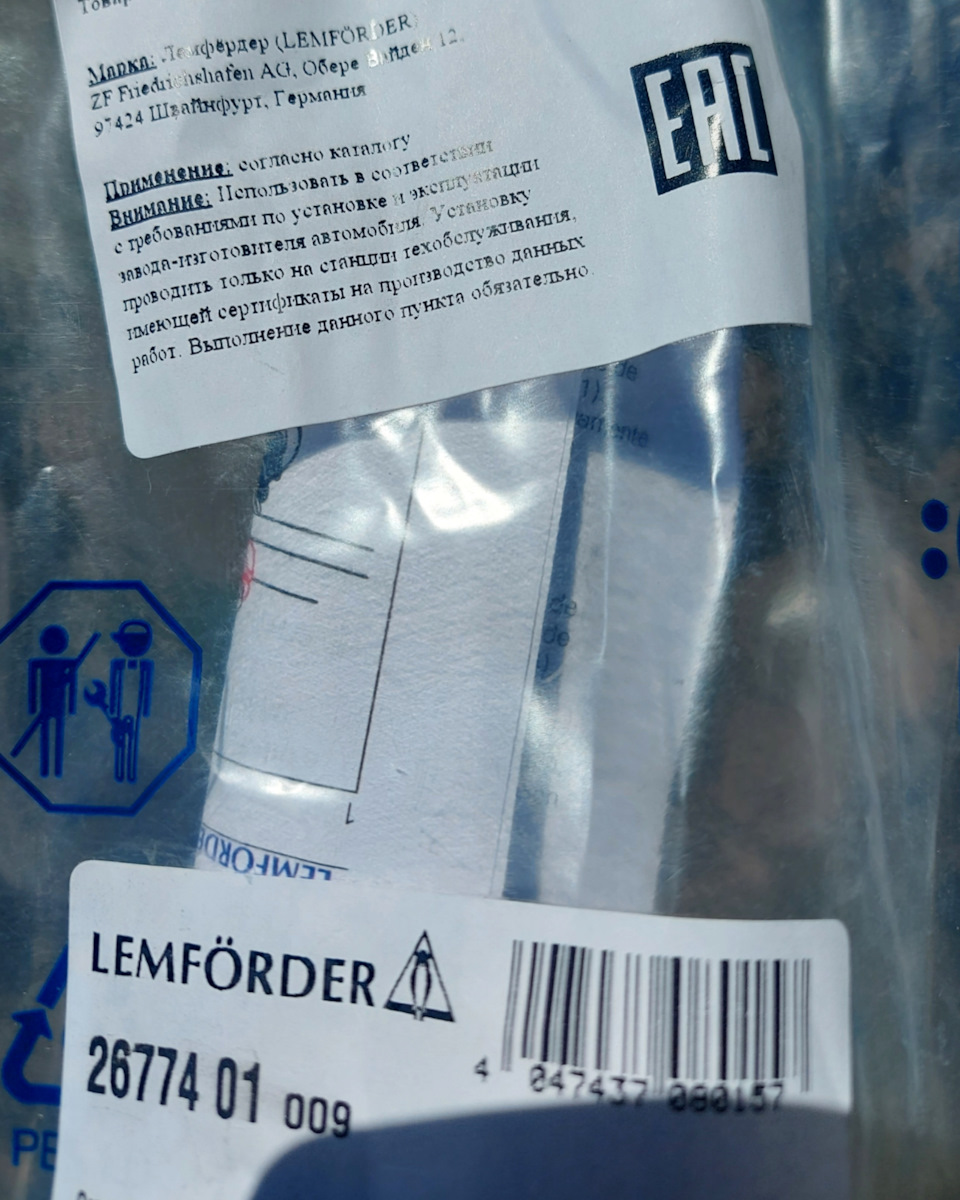

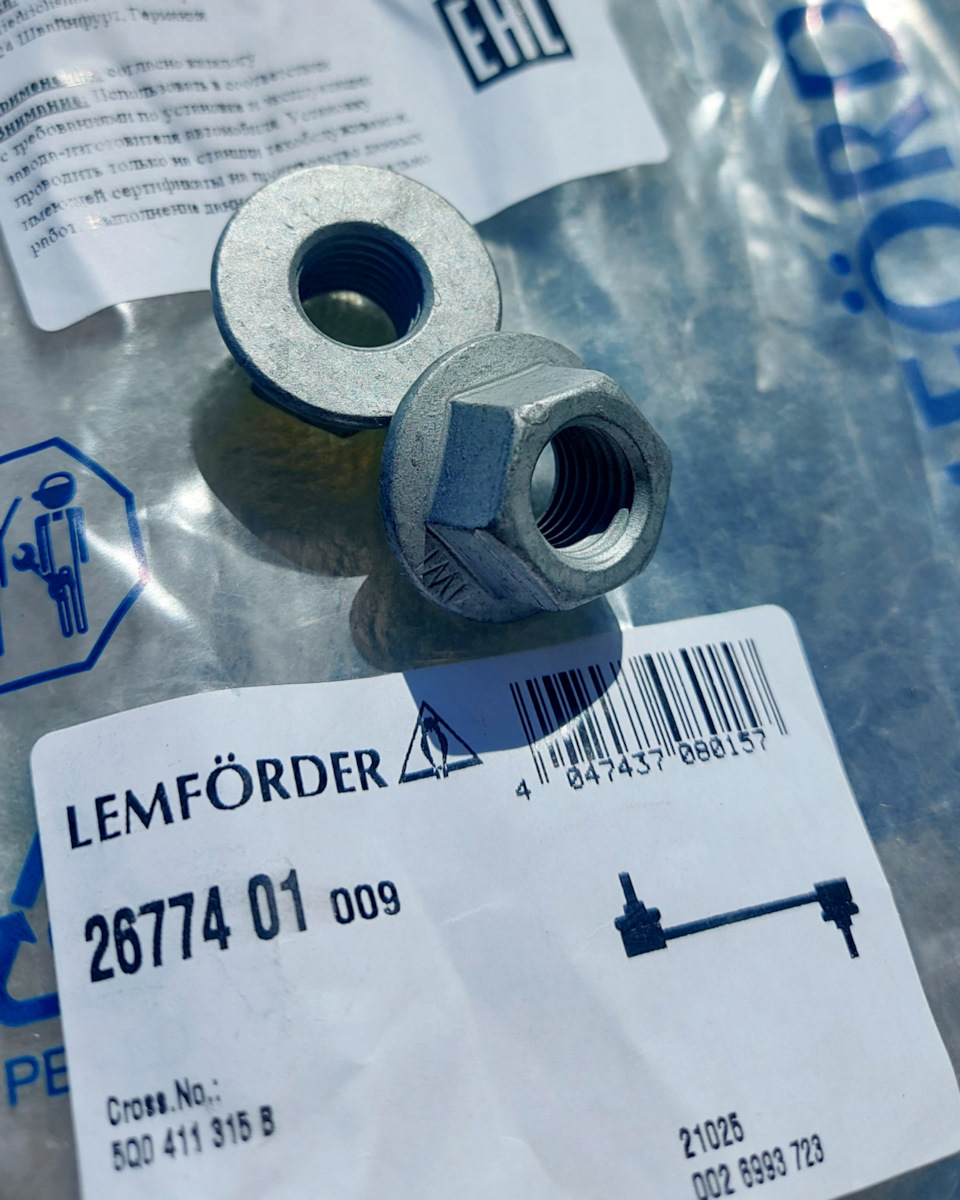

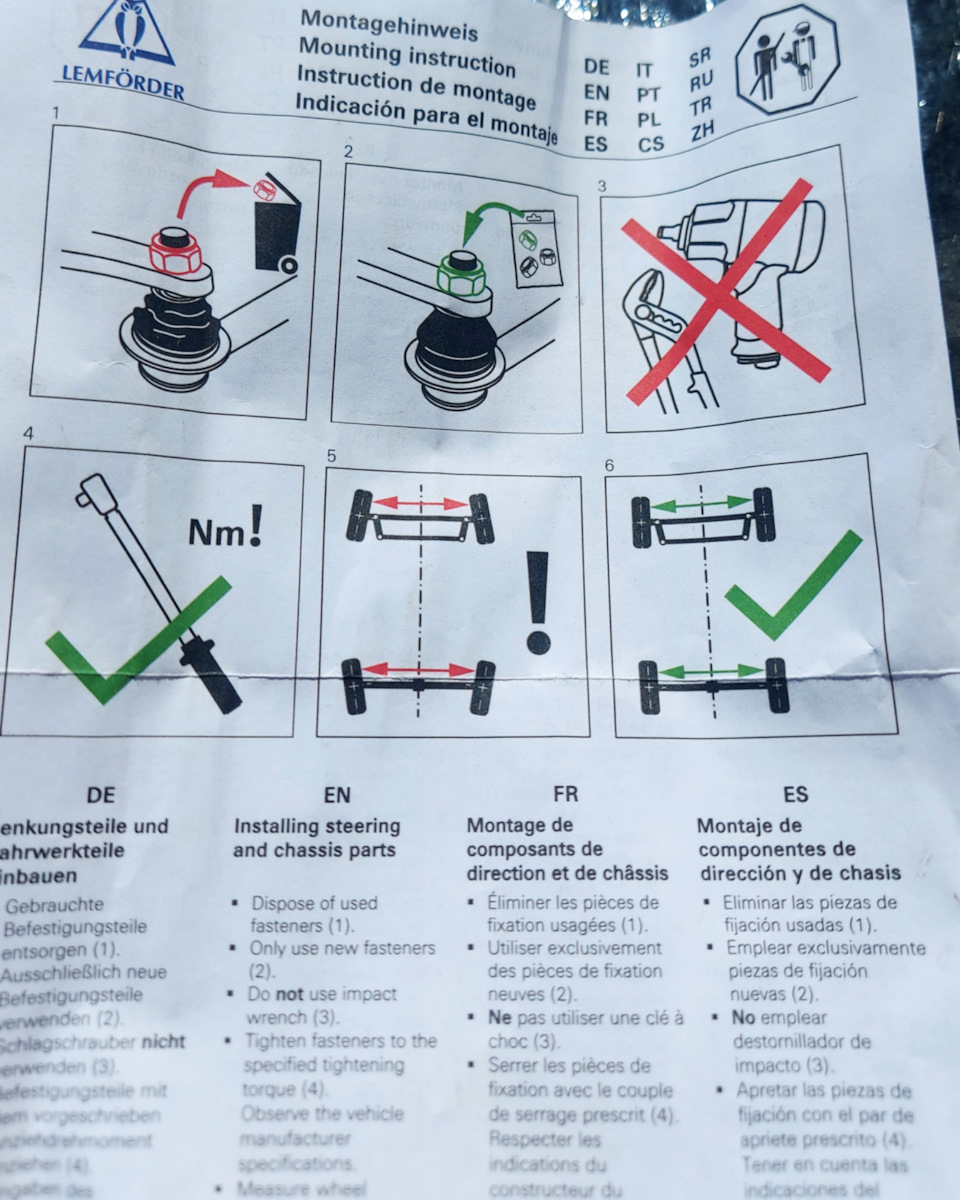

Для замены купил Lemforder 2677401 (гайки и инструкция в комплекте)
Оригинальный номер на упаковке: 5Q0411315B, оригинальные номера по каталогу 1K0411315J, 1K0411315D

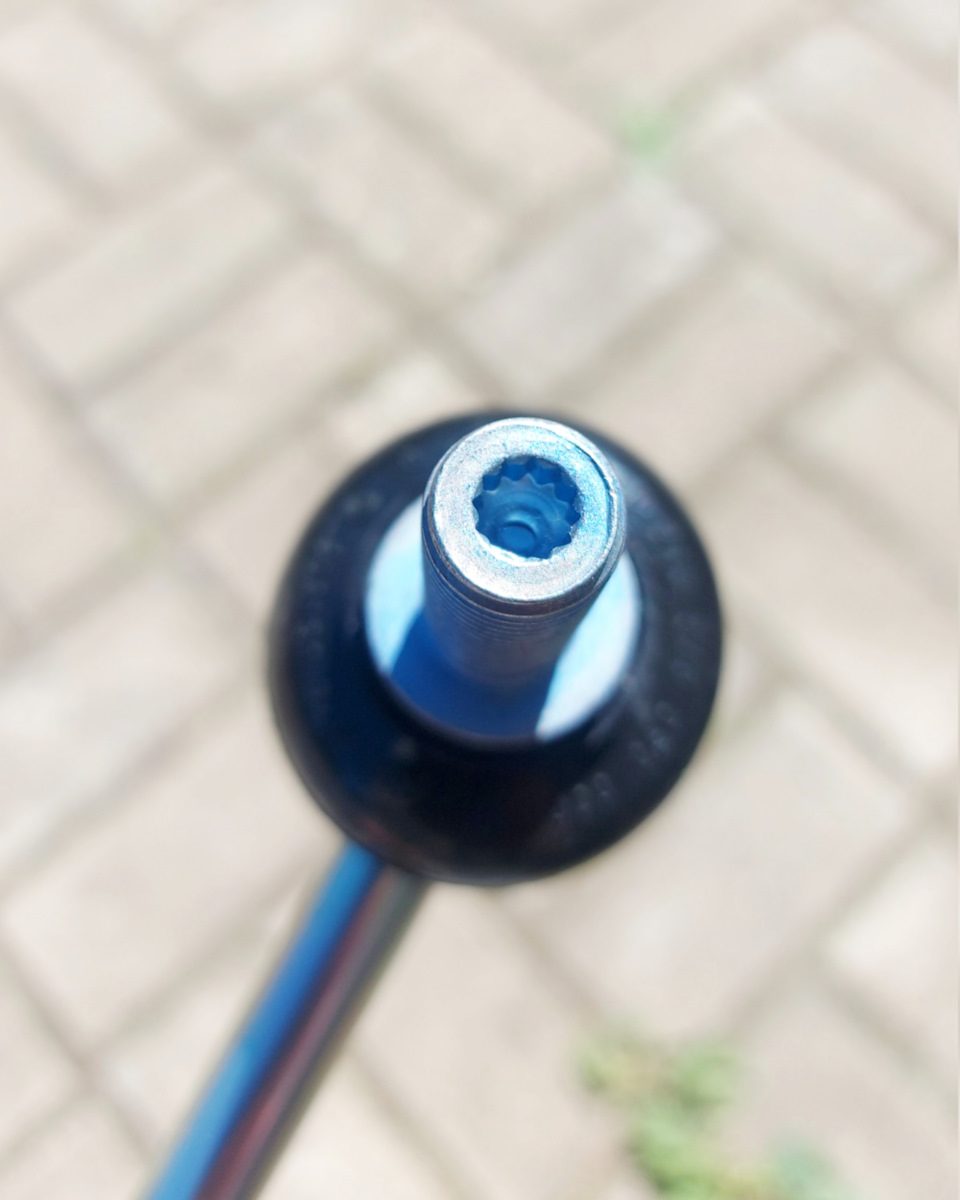

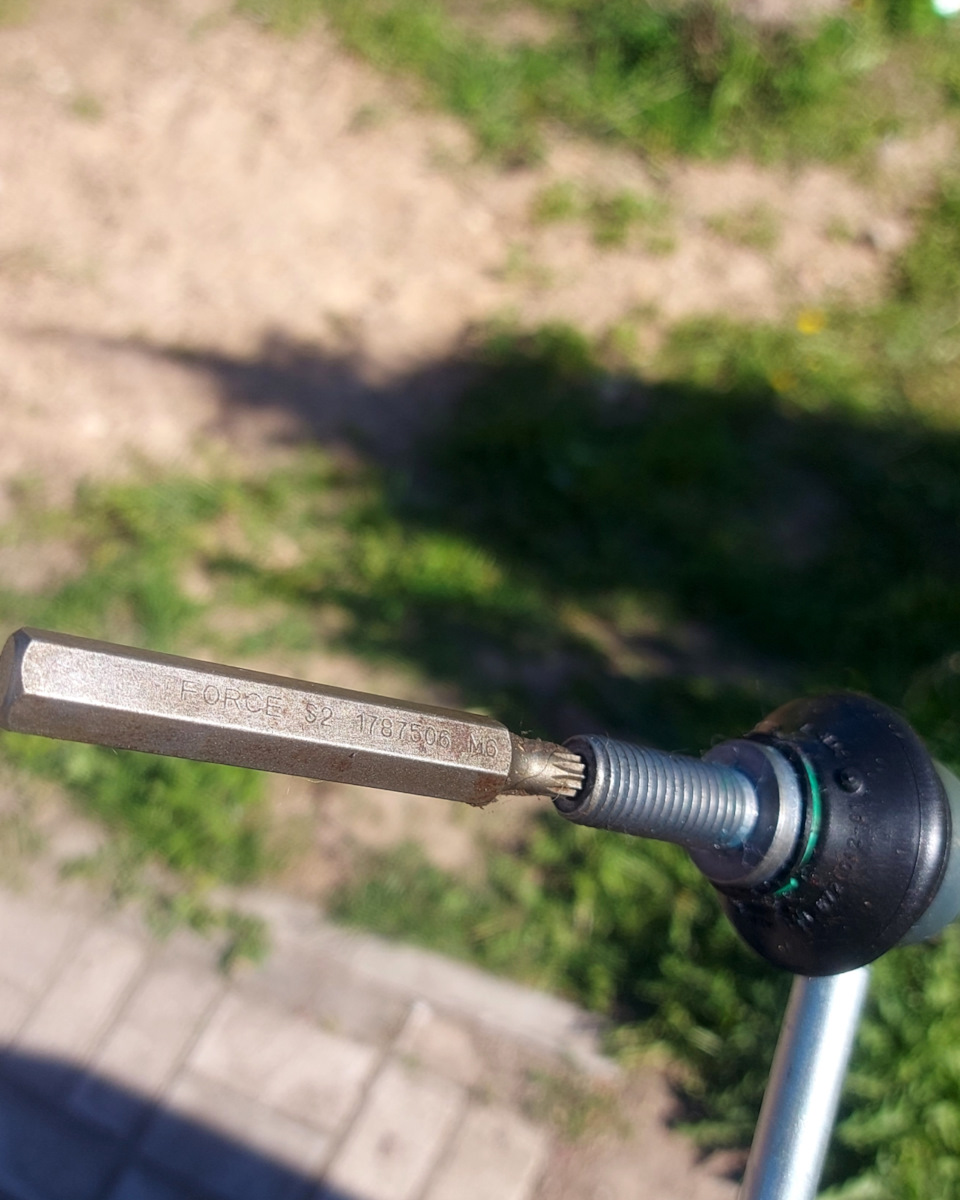

В Lemforder в отличии от установленной — многогранник М6
Тяга с левой стороны не издавала стуков, но была также заменена для равномерной прочности/жесткости/нагрузки на две стороны одной оси
Стабилизаторы поперечной устойчивости: функции, история применения, особенности установки
«Тяга стабилизатора», «стойка стабилизатора», «косточки», «линки» (от англ. link) — как только ни называют этот узел рядовые автомобилисты и бывалые сервисмены! Стабилизатор поперечной устойчивости в целом простая, но важная деталь подвески, применение которой весьма благотворно влияет на ходовые качества автомобиля — особенно на его управляемость. «Движок» выяснил у специалистов бренда NK, как работает этот узел, какие ошибки чаще всего допускают механики при его установке и как давно его применяют на серийных автомобилях.
Первый патент на стабилизатор поперечной устойчивости был выдан канадскому изобретателю Стивену Коулману из Фредериктона (Нью-Брансуик, Канада) в апреле 1919 года. До Второй мировой войны широкого применения его изобретение не получило: распространенные тогда автомобили рамной конструкции с подвеской на жестких неразрезных мостах не нуждались в стабилизаторах. Однако появление независимой подвески заставило взглянуть на конструкцию Коулмана по-новому.
Как устроен стабилизатор
Стабилизатор представляет собой упругий элемент подвески, который обычно имеет П‑образную форму и работает на скручивание как торсион.
Обычный стабилизатор — это:
1) собственно стабилизатор, который изготавливается из стали, предназначенной для пружин;
2) тяги, изготавливаемые из разных материалов: «тело» может быть из стали, алюминия или композитных материалов, шаровые соединения могут сочетать в себе сталь, пластик, резину, а также смазку;
3) втулки и крепления.
Стабилизатор устанавливается на подрамник (прикрепленный к кузову автомобиля) или раму посредством втулок и креплений. Свободные стороны напрямую или через тяги крепятся к элементам подвески (стойке амортизатора, рычагам, поворотному кулаку).
Тяги, работая совместно со стабилизатором, ограничивают ход подвески. Именно поэтому те из владельцев внедорожников, кто профессионально занимается ездой по пересеченной местности, снимают стабилизаторы со своих машин. Были на рынке и автомобили с функцией отключения стабилизатора поперечной устойчивости (например, Nissan Patrol GR). В современных премиальных и спортивных автомобилях устанавливаются электронно-управляемые стабилизаторы, которые в зависимости от выбранного режима езды меняют необходимое усилие демпфирования и, по сути, заменяют стабилизаторы.
Как работает стабилизатор
Когда машина входит в поворот, внешние по отношению к его центру колеса испытывают большую нагрузку, утопая в арке, как если бы одно колесо наехало на кочку. Пружина и амортизатор сжимаются, часть стабилизатора тянется за ними. В это же время противоположная его часть вместе с пружиной и амортизатором отдаляется от арки в вертикальной плоскости. Стабилизатор в этот момент скручивается и стремится вернуться в исходное положение, выравнивая при этом подвеску и кузов автомобиля.
Тяги в данном элементе испытывают колоссальные нагрузки, которые оказывают на них и подрессоренные, и неподрессоренные массы автомобиля вместе с нагрузками при повороте или проезде неровностей. В последнем случае стабилизатор вместе с пружиной прижимает колесо автомобиля к дорожному покрытию.
Как определить неисправность тяги
В случае если стойка стабилизатора выработала свой ресурс, сигнализирует об этом, как правило, легкий стук в подвеске при проезде небольших неровностей. Проверить узел можно на подъемнике, используя гидравлическую стойку и делая упор на подвеску. Ухватившись за тягу, нужно покачать вверх и вниз.
Второй вариант точнее и применяется чаще. Доберитесь до стойки, когда автомобиль стоит на твердой поверхности; один человек поперечно раскачивает автомобиль, второй, прикасаясь к стойке, диагностирует ее целостность.
Две основные ошибки при установке
Первая ошибка — затягивание гаек без динамометрического ключа или пневмопистолетом: происходит вытягивание резьбы, а при использовании пневмопистолета — еще и прокрутка шарнира при нагрузке, на которую он не рассчитан.
Вторая ошибка. На некоторых автомобилях, например Hyundai Getz, тяги должны устанавливаться на определенную сторону. Важно обращать на это внимание, иначе некорректная установка приведет к тому, что шарнир тяги попросту вырвет из посадочного места.
Конструкцией современных автомобилей с гидроподвеской, электронно-управляемыми амортизаторами и т. д. могут быть вообще не предусмотрены стабилизаторы поперечной устойчивости. Но такие машины на рынке — в меньшинстве.
Фото: Wikipedia.org; пресс-служба SBS Automotive
Благодарим технических специалистов компании SBS Automotive (бренд NK) за помощь в подготовке материала.
Стойка стабилизатора и тяга стабилизатора в чем разница
Тяга стабилизатора, втулки и стойки стабилизатора – являются деталями, которые составляют узел, называемый стабилизатором поперечной устойчивости автомобиля. Стабилизатор поперечной устройчивости является на сегодня неотъемлемой частью практически любого легкового автомобиля, вне зависимости от его класса и назначения.
Стабилизатор поперечной устойчивости нужен для уменьшения горизонтального крена кузова автомобиля при поворотах и активном маневрировании во время движения.
Стойки стабилизатора служат для крепления последнего к кузову автомобиля или передним амортизаторам передней подвески типа «Макферсон». Они обеспечивают подвижное соединение стабилизатора и ступицы или поворотного кулака за счет шарниров. Часто стойки стабилизатора называют тягами стабилизатора или «линками» от английского «link».
Как правило, стойка — представляет собой тягу или шток длиной от 5 до 20 см. На обоих концах имеются шарниры, обеспечивающие подвижное соединение. Конструкция варьируется: могут быть либо два шаровых шарнира, либо шарнир и резиновая втулка, либо две втулки, либо шарнир с одной стороны и резьба с другой. Обычно шарниры приварены к штоку под прямым или близким к нему углом. В некоторых авомобилях в качестве материала тяги используется специальный полимер. Такие пластиковые линки встречаются в автомобилях Форд. По прочности они нисколько не уступают металлическим стержням.
В процессе эксплуатации автомобиля происходит износ шарниров стоек стабилизатора. В шарнирах появляются люфты. При этом пробег автомобиля может быть самый разный, в зависимости от многих факторов — от прочности данного узла, изначально заложенной при конструировании, от качества установленной детали. Самое главное — от состояния дорог на которых эксплуатируется автомобиль и стиля вождения владельца.
Основной показатель износа стоек стабилизатора — это целостность пыльника и люфт шарнира. Об износе стоек стабилизатора могут подсказать стуки, возникающие в подвеске при проезде препятствий, хуже становится и управляемость автомобиля. Произвести проверку данной неисправности своими силами очень просто — нужно покачать автомобиль в поперечном направлении. Если будет слышен глухой стук — скорее всего, появился люфт в шарнирах одной или нескольких стоек стабилизатора и их нужно менять. Если есть возможность поднять автомобиль, то появившийся люфт можно легко диагностировать руками, подергав за шарниры стойки стабилизатора. Если люфта нет, но при осмотре пыльников, которые закрывают шарнир, есть повреждения (трещины, пыльник порван), то не за горами выход из строя самой стойки, т.к. грязь и вода, попадающие в шарнир приводят к его быстрому износу.
Стойки стабилизатора являются массовой продукцией производителей автокомпонентов, которые поставляют данную деталь как на конвейер автопроизводителей, так и в запасные части. Однако в поставщики для конвейера попадают далеко не все производители, а только те, которые имеют высокий уровень качества и авторизованы автопроизводителем как официальный поставщик для конвейера. Ценовой уровень для таких стоек выше, чем для стоек других, так называемых неоригинальных производителей, но и ходимость таких деталей гарантированно дольше.
Для подбора стоек стабилизатора рекомендуется пользоваться электронными каталогами, которые предлагают онлайн или оффлайн магазины. При выборе стоек нужно обращать внимание на геометрические параметры. Как минимум — сверить внешний вид по схеме или фотографии. Иногда стойки стабилизатора отличаются с правой и с левой стороны.
Замену стоек стабилизатора рекомендуется делать с обеих сторон. Детали недорогие и их одновременная замена в сервисе обойдется дешевле, чем замена по одной.
