Замена стартера джетта 6
Volkswagen Jetta 2014, Автомат 1.6, 105 л.с. При зажигании не заводится, щёлкает реле, моргает вся приборная панель
Думаю, что врятли акк, так как вся электроника работает, фары горят, скорее всего стартер, но я не уверен. Как думаете?
Клеммы снимал, почистил, массу проверил — всё на месте.
Подскажите, в чём может быть проблема?
Посмотрите пожалуйста видео
byasha
Эксперементатор-Недоделкин
Jetta402
Постоянный участник
Хорошо, спасибо за совет, завтра как попробую отпишусь
НО фары то горят, как он мог сдохнуть
Jetta402
Постоянный участник
Пробовали прикурить, не завелась, поставил акк на зарядку на сутки
Necton
Мастер советчик
Фил-2000
Пописываю тут помаленьку. Стараюсь не покакивать..
поехал в сервис на шнурке.
Надо её со всех сторон цапон-лаком покрыть, чтобы, зараза, не окисливалась.
byasha
Эксперементатор-Недоделкин
Надо было прежде чем запускать авто, постоять минут 5 с подцепленными проводами и с заведенным донором, чтоб хоть чуток ваш аккум зарядился.
Jetta402
Постоянный участник
Пробовали снять защитку в ручную со стартера, чтобы клемму почистить, ни в какую эта пластмасска не снимается, видимо запаяна чтоли.
Necton
Мастер советчик
да это вы на аккумуляторе коробочку не смогли разобрать! без подъёмника или ямы вы до стартера не доберётесь, даи недолжно быть на стартере никаких коробочек запаяных
Фил-2000
Пописываю тут помаленьку. Стараюсь не покакивать..
В который раз убеждаюсь в гениальности старой фольксвагеновской инженерной школы — в В4, за исключением, пожалуй, комплектации с ВР6 (но это, пожоже, расплата за драйв от мощИ ) практически до всего можно добраться безо всякого ненужного геморроя. Не, ну, с жигой классикой, конечно, не сравнить, есть огрехи, типа задних аммо, или втулок стаба, или штуцеров на гидрорейке, ну и ещё несколько, но, в целом — до всего долезть легко и непринуждённо.
Замена радиатора печки — не в счёт , это почти что везде геморрой. Ну, конечно, за исключением классики жиги. B)
Всем привет. Из название записи всё становится понятно о чём сегодня пойдёт речь. Итак предыстория.
На момент осмотра авто при покупке и выдачи за него задатка всё было гуд. Но по приезду домой с юга и заборе авто услышал знакомый писк при пуске двигателя. И сразу понял что дело пахнет отсутствием смазки в стартере. Так как бендикс тупо не успевает уйти из зацепа. Ну собрав волю в кулак заштудировал инет в каком районе у джетты находится стартер. При этом сделал два вывода:
Первый. Я легко отделался, так как снять стартер у джетты дело 20-30 минут, против часа полутора как у моего бывшего Б5 ого. Вывод второй. Снимаем АКБ и отсоединяем троса коробки. Снял всё это дело и отпёр домой.
Приступаем к разборке и обнаруживаем напрочь отсутствие смазки в переднем и заднем подшипнике, впрочем как и везде где нужно было бы.
Всё отмыл оттёр и на лицо стартер преобразился.
Набил смазкой для подшипников, все крутящиеся и трущиеся элементы.
Сразу же оттаранил сей девайс в гараж и заинсталлил на авто. Даже как то уже было понятно что всё будет ок. Так оно и есть! Тихо и совсем как новИЙ! Калуге пламенный привет за отсутствие смазки на важных узлах.
Далее стал обращать внимание на шоркание роликов. Хоть я и 6 лет в авто звуке и уши у меня подсевшие. Но слышу порой то что не слышат другие. Значит не всё ещё потерянно. После разборки стартера понял что и в роликах нет нихрена ничего. Так и было, натяжной сухо! обводной сухо!
Дефектовка, люфт в обоих роликах, люфт в помпе небольшой но ну его нафиг, под замену.
На время пока едут ролики, набил смазкой подшипники, да стало намного тише но я то слышу что они шоркают. В целом по автомобилю пролез практически везде, осталось по мелочи. Подвеска ещё родная что может не радовать. Но и одновременно заставляет задуматься что скоро 5 лет автомобилю и подвесочка начнёт уставать от наших Саратовских дорог. Всем Мир любитей своих коней и они будут вам верны:)
Для запуска ДВС понадобится небольшой электродвигатель, стартер.
Для запуска двигателя стартер должен вращать его со скоростью не менее 300 об / мин.
Это возможно только в том случае, если стартер работает исправно и аккумулятор достаточно заряжен.
Поскольку для запуска двигателя внутреннего сгорания требуется большой ток, состояние клемм кабеля следует проверять при обслуживании автомобиля.
Ржавые контакты необходимо очистить и смазать защитной смазкой, используемой для защиты клемм аккумулятора.
Автомобили с механической коробкой передач
Снятие
Стартер расположен на передней части блока цилиндров над коробкой передач.
Внимание! Снятие стартера одинаково для всех автомобилей, однако, в зависимости от типа двигателя, необходимо разбирать разное количество деталей, предотвращающих доступ к стартеру.
1. Отсоедините кабели питания от аккумуляторной батареи.
Сначала отсоедините клемму заземляющего провода (-), а затем положительный потенциал.
2. Автомобиль с бензиновым двигателем AXX TFSI 2,0 л и дизельным двигателем. Снимите верхнюю защитную крышку с двигателя, см. Соответствующую главу.
3. Все двигатели кроме 1.4L и FSI 1.4- / 1.6L. Снимите воздушный фильтр.
4. Снимите защитную крышку 1 тягового реле (см. Рисунок).
5. Отвинтите гайку 2, которая наклоняет клемму 30, и отсоедините большой кабель от стартера (см. Рисунок 10.4).
6. Отсоедините штекер 3 от клеммы 50, высвободив ее (см. Рисунок 10.4).

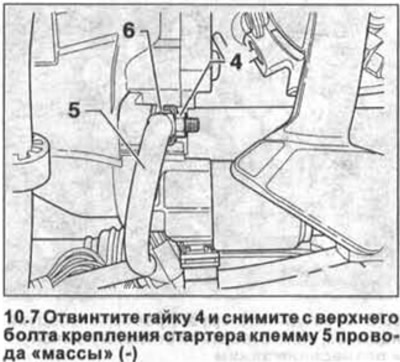

7. Отвинтите гайку 4 и снимите клемму 5 (-) провода массы с верхнего болта стартера (см. Рисунок).
8. Выкрутите верхний болт 6 держателя стартера (см. Рисунок 10.7).
9. Снимите брызговик (защиту) с двигателя, см. Соответствующую главу.

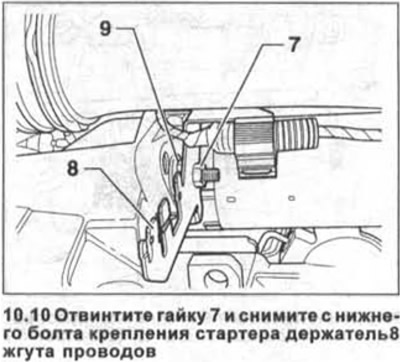

10. Отверните гайку 7 и снимите держатель ремня 8 с болта нижнего крепления стартера (см. Рисунок).
11. Выкрутите нижний болт крепления стартера 9 и отсоедините стартер от блока цилиндров (см. Рисунок 10.10).
Установка
Стартер устанавливается в порядке, обратном снятию.
12. Установите стартер на место и затяните крепежные болты стартера с усилием 75 Нм.
13. Затяните гайки на держателе жгута, заземлении (-) и плюсовом выводе до 15 Нм.
Автомобили с автоматической коробкой передач
Снятие
Внимание! Разборка стартера для автомобилей с автоматической коробкой передач обычно выполняется так же, как и для автомобилей с механической коробкой передач. Поэтому ниже приведены только отличия в порядке демонтажа.
14. Автомобиль с дизельным двигателем. Снимите верхнюю защитную крышку с двигателя, см. Соответствующую главу.
15. Все двигатели, кроме 1.4L и FSI 1.4- / 1.6L. Снимите воздушный фильтр.
16. Снимите защитную крышку с тягового реле, отверните гайку и отсоедините грубый провод (+) от пускового вывода, а также вилку от вывода 50.
17. Снимите брызговик двигателя.
18. Отвинтите гайку и снимите держатель жгута проводов с нижнего болта крепления стартера, затем снимите нижний болт.
19. Отверните гайку 1 и снимите держатель ремня 2 с верхнего болта держателя стартера (см. Рисунок).
20. Выкрутите верхний болт крепления стартера.
21. Отверните гайку 1, отсоедините провод массы (-) 2 и отложите в сторону от места работы (см. Рисунок).
22. Снимите стартер с блока цилиндров и извлеките его из моторного отсека, потянув вверх.
Стартер устанавливается в порядке, обратном снятию.
Автомобили с дизельным двигателем объемом 1,9-/2,0 литра и автоматической коробкой передач с прямым включением (DSG)
23. Снимите верхний защитный кожух с двигателя, см. Соответствующий раздел.
См. Также: Замена пусковой пружины подвесного мотора
24. Снимите воздушный фильтр, см. Соответствующую главу.
25. Снимите защитную крышку с тягового реле, отверните гайку и отсоедините толстый провод (+) от пускового вывода, а также вилку от вывода 50.
26. Автомобиль с двигателем 2,0 л. Освободите ремень безопасности из держателя.
27. Выкрутите болт верхнего крепления стартера.
28. Выкрутите нижний болт крепления стартера и извлеките стартер из моторного отсека, потянув его вверх.
При установке болты крепления стартера затягиваются с моментом 60 Нм.
Автомобили с бензиновым двигателем АХХ объемом 2,0 литра и автоматической коробкой передач с прямым включением (DSG)
29. Откручиваем два винта, которыми крепится воздухозаборник.
30. Отсоедините штекер расходомера всасываемого воздуха. Заглушка крепится к воздуховоду.
32. Снимите верхнюю защитную крышку с двигателя,
33. Снимите защитную крышку с тягового реле, отверните гайку и отсоедините толстый провод (+) от пускового вывода, а также вилку от вывода 50.
34. Выкрутите верхний болт крепления стартера.
35. Выкрутите нижний болт крепления стартера и извлеките стартер из моторного отсека, потянув его вверх.
Кажется, требуется снять стартер для его ремонта.
Руки есть, опыта нет.
Открутить 3 болта — это понятно. Какие могут быть затыки? Типа — что-нить выбить кувалдочкой (выпрессовать), не уронить что-нить внутрь коробки, необходимость специнструмента и проч.
Стартер Бош.
Admin
Создатель сайта
Поддомкратить коробку снизу и всунуть верхний выкрученный болт с обратной стороны. Иначе коробка просядет и потом хрен вставишь. У меня так во всяком случае.
epson
Любитель профессионально ремонтировать
Завсегдатай
Поддомкрать коробку как пишет Admin. Это облегчит установку старера на место. Я этого не знал когда снимал свой стартер. В итоге потерял минут сорок попадая болтами в отверстия при обратной сборке. Благо был подкатной домкрат.
Вадимыч
Участник
У меня свершилась одна проблема.При отсоединении плюсового провода там в притык изолятор к контактом стоит,так вот желательно его не сломать.Ключ провернулся резко и этот изолятор отломился пришлось мудрить с резинками чтобы искра не проскакивала Так что плюсовой провод лучше снимать не рожковым а головкой
Stonerain
Завсегдатай
Угу. Боле-мене это понятно. Спасибо. Из коробки он нормально вынется? Там как? Просто вал в отверстии? Никаких меток нет? Вынимается-вставляется свободно?
Вадимыч
Участник
меток нет,посмотри заодно втулку на элипс,раз уж снял, а то может поменять,стоит копейки если вовремя отследить
Alex-T
Завсегдатай
я свой снимал раз 15 наверно, сперва домкратил коробку, но потом, просто первым наживлял внутренний болт, а потом верхний и без проблем все закручивается (правда по первости немного приноровиться пришлось, теперь за 20 минут снять и поставить + помазать где надо и еще много чего)
Danila
. ой, точечки
А у меня просто выкручиваешь болт из передней опоры двигателя и потом просто запросто все закручивается. А вот в первый раз без выкручивания этого болта — 1,5 часа в холодную погоду на брюхе ползал .
Motto
Технически здравомыслящий
Никому не смеяться.
Не могу закрутить нижний болт крепления стартера.
Про поддомкрачивание коробки я конечно слышал, но домкрат нужен был. И со снятым стартером я домкратил машину с левой стороны. Видать в результате что то сместилось.
Я и коробку поддомкрачивал потихоньку и пытался засунуть болт и сам двигатель. Толку ноль. Зато заметил, что при поднятии домкратом и коробка и мотор поднимаются вместе. Тогда какой в этом смысл?
Если я правильно понял, нижний болт стартера проходит насквозь картер коробки и закручивается в проушину на картере двигателя, которая прилегает к дыре с другой стороны.
При поддомкрачивании и двигателя и коробки эта проушина относительно дыры вообще не перемещается. А если заставить ее переместиться, с помощью лома и такой то матери например, как проконтролировать, чтобы она не ушла в другую сторону?
Может есть еще какие нибудь способы победить этот злосчастный болт?
Знание некоторых принципов легко заменяет незнание некоторых фактов.
Опыт помогает нам ошибаться увереннее.
Всем привет. Из название записи всё становится понятно о чём сегодня пойдёт речь. Итак предыстория.
На момент осмотра авто при покупке и выдачи за него задатка всё было гуд. Но по приезду домой с юга и заборе авто услышал знакомый писк при пуске двигателя. И сразу понял что дело пахнет отсутствием смазки в стартере. Так как бендикс тупо не успевает уйти из зацепа. Ну собрав волю в кулак заштудировал инет в каком районе у джетты находится стартер. При этом сделал два вывода:
Первый. Я легко отделался, так как снять стартер у джетты дело 20-30 минут, против часа полутора как у моего бывшего Б5 ого. Вывод второй. Снимаем АКБ и отсоединяем троса коробки. Снял всё это дело и отпёр домой.
Приступаем к разборке и обнаруживаем напрочь отсутствие смазки в переднем и заднем подшипнике, впрочем как и везде где нужно было бы.
Всё отмыл оттёр и на лицо стартер преобразился.
Набил смазкой для подшипников, все крутящиеся и трущиеся элементы.
Сразу же оттаранил сей девайс в гараж и заинсталлил на авто. Даже как то уже было понятно что всё будет ок. Так оно и есть! Тихо и совсем как новИЙ! Калуге пламенный привет за отсутствие смазки на важных узлах.
Далее стал обращать внимание на шоркание роликов. Хоть я и 6 лет в авто звуке и уши у меня подсевшие. Но слышу порой то что не слышат другие. Значит не всё ещё потерянно. После разборки стартера понял что и в роликах нет нихрена ничего. Так и было, натяжной сухо! обводной сухо!
Дефектовка, люфт в обоих роликах, люфт в помпе небольшой но ну его нафиг, под замену.
На время пока едут ролики, набил смазкой подшипники, да стало намного тише но я то слышу что они шоркают. В целом по автомобилю пролез практически везде, осталось по мелочи. Подвеска ещё родная что может не радовать. Но и одновременно заставляет задуматься что скоро 5 лет автомобилю и подвесочка начнёт уставать от наших Саратовских дорог. Всем Мир любитей своих коней и они будут вам верны:)
Стартер джетта 6 где находится
Снятие/установка стартера (Какие могут быть сюрпризы для чайника?)
Никому не смеяться.
Не могу закрутить нижний болт крепления стартера.
Про поддомкрачивание коробки я конечно слышал, но домкрат нужен был. И со снятым стартером я домкратил машину с левой стороны. Видать в результате что то сместилось.
Я и коробку поддомкрачивал потихоньку и пытался засунуть болт и сам двигатель. Толку ноль. Зато заметил, что при поднятии домкратом и коробка и мотор поднимаются вместе. Тогда какой в этом смысл?
Если я правильно понял, нижний болт стартера проходит насквозь картер коробки и закручивается в проушину на картере двигателя, которая прилегает к дыре с другой стороны.
При поддомкрачивании и двигателя и коробки эта проушина относительно дыры вообще не перемещается. А если заставить ее переместиться, с помощью лома и такой то матери например, как проконтролировать, чтобы она не ушла в другую сторону?
Как снять стартер на Фольксваген
Двигатель внутреннего сгорания автомобиля Volkswagen запускается за счет работы электрического мотора, который называется стартером. Для запуска автомобильного движка Polo он раскручивает коленвал до 300 оборотов в минуту. Если электроприбор работает некорректно или нет достаточного заряда аккумулятора, машина не заведется. Неполадки в функционировании устройства устраняются путем обновления смазки или замены всего механизма авто. В статье мы расскажем, как снять стартер на Фольксваген самостоятельно.
Необходимые запчасти и инструмент
Для начала предлагаем побеспокоиться о подготовке следующих инструментов:
- Накидные головки
- Ключ Торкс Т25
- Отвёртка с прямым шлицем
- Воротки
- Ключ-трещотка
- Труба, используемая в качестве рычага, надеваемая на вороток.
Если электрический прибор Фольксваген нуждается в обновлении смазки, тогда вам следует иметь при себе качественный материал для этого. При необходимости замены непосредственно детали позаботьтесь о приобретении оригинального автокомпонента VAG, который легко подобрать с помощью VIN-номера транспортного средства.
Как снять стартер Фольксваген Поло седан
Порядок работ по снятию:
- Демонтировать воздуховод, а также аккумуляторную батарею и ее площадку, которые удерживаются гайками и болтом.
- Вытянуть красный стопор, вставив с обратной стороны плоскую отвёртку и толкая ее вниз фишка отщёлкнется, после этого ее достаточно потянуть в сторону.
- Снять защитный кожух шпильки для этого нужно приподнять и оттянуть в сторону защелку.
- Выкрутить рычаг механической коробки передач (накидная головка на 13 ), который затрудняет доступ к болту стартера.
- Наполовину выкрутить верхний шуруп с помощью головки на 18 и короткого воротка.
- Внизу открутить гайку, удерживающую кронштейн с фишками (головка 13 мм).
- Под кронштейном находится второй шуруп в него нужно вставить головку на 18 , на которую надеть вороток, а на вороток трубу, и потянуть. После этого открутить шуруп трещоткой.
- Вернуться к верхнему болту и выкрутить его до конца.
- Снять стартер.
Зная, как снять стартер Фольксваген в гаражных условиях, вы сэкономите деньги и, в конце концов, будете уверены в том, что работа проделана максимально качественно и надежно. Никто кроме вас не будет столь трепетно и внимательно относиться к ремонту и обслуживанию вашего железного коня .
- Новые материалы
- Популярные
Замена ремня ГРМ Фольксваген рекомендована производителем на пробеге 120 000 км. При этом существует опыт замены ремня ГРМ на Volkswagen Polo, эксплуатируемых в такси.
Фольксваген Туарег NF имеет многорычажную подвеску. Все сайлентблоки передних рычагов Туарег NF поставляются отдельно в оригинале, а также существуют качественные заменители.
Предохранители и реле Volkswagen Jetta 6 (NF), 2010 — 2019
Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.
Рассмотрены схемы Фольксваген Джетта (NF) 6-го поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 года выпуска.
В подкапотном пространстве
Блок расположен справа, рядом с АКБ и закрыт пластиковой крышкой. Около блока находятся высокомощные предохранители в виде плавких вставок.
| Схема элементов в моторном блоке Джетта 6 | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Реле насоса вторичного воздуха | |
| 2 | Реле насоса системы охлаждения | |
| 3 | Реле подачи воздуха, Реле электропитания клеммы 30 | |
| 4 | — | |
| 5 | — | |
| 6 | Реле свечей накала | |
| F1 | ||
| F2 | Управление двигателем, Реле электропитания электронных компонентов двигателя | 10/15 |
| F3 | Электродвигатель вентилятора системы охлаждения, Реле нагрева | 5 |
| F4 | Управление двигателем, Насос ОЖ, Нагревательный элемент лямбда-зонда | 5/10/15 |
| F5 | Нагревательный элемент лямбда-зонда, Диагностический насос системы питания, Расходомер воздуха, Вакуумный насос тормозной системы | 5/10/20 |
| F6 | Диагностический насос топливной системы, Клапан отключения топливного бака, Реле насоса вторичного воздуха | 5/10/15 |
| F7 | Катушка зажигания, Регулятор давления топлива | 5/20 |
| F8 | Блок дроссельной заслонки, Перепускной клапан, Регулятор давления сцепления.. | 10 |
| F9 | Блок управления свечей накаливания, реле топливного насоса | 5/15 |
| F10 | Датчик скорости, выключатель стоп сигналов, Реле усилителя тормозов | 5 |
| F11 | ||
| F12 | Циркуляционный насос охлаждающей жидкости, Катушка зажигания | 5/20 |
| F13 | Водяной насос / Реле усилителя тормозов | 5/20 |
| F14 | Управление двигателем, Главное реле | 5 |
| F15 | Стабилизатор напряжения | 30 |
| F16 | ABS/ESP | 30 |
| F17 | Трансмиссия | 30 |
| F18 | Блок Mechatronik КП DSG | 20 |
| F19 | Многофункциональный блок управления | 10 |
| F20 | Реле стеклоочистителя и стеклоомывателя | 30 |
| F21 | Насос подачи воздуха на выпуск | 50 |
| F22 | Нагревательный элемент дополнительного воздушного отопителя | 40 |
| F23 | ABS/ESP | 40 |
| F24 | Блок управления электрооборудованием прицепа | 50 |
| F25 | Основные цепи зажигания, Реле электропитания клеммы 15 | 50 |
| F26 | Свечи накаливания / Реле насоса вторичного воздуха | 60/40 |
| F27 | Электродвигатель вентилятора системы охлаждения | 50/60 |
| F28 | Многофункциональный блок управления | 40 |
| F29 | 40 | |
| F30 | Вспомогательные цепи | 50 |
| F31 | Усилитель выходного сигнала аудиосистемы | 30 |
| F32 | Нагреватель охлаждающей жидкости | 40 |
| Силовые плавкие вставки сбоку | ||
| SA1 | Генератор | 200 |
| SA2 | ||
| SA3 | Рулевое управление | 80 |
| SA4 | Салон, кл. 30, электропитание предохранителей | 80 |
| 508 | резьбовое соединение (30) на коммутационном блоке | |
В салоне
Блок находится с водительской стороны под приборной панелью и спрятан за пластиковой крышкой. Имет
Калуге привет, или как разобрать стартер и приводные ролики.
Всем привет. Из название записи всё становится понятно о чём сегодня пойдёт речь. Итак предыстория.
На момент осмотра авто при покупке и выдачи за него задатка всё было гуд. Но по приезду домой с юга и заборе авто услышал знакомый писк при пуске двигателя. И сразу понял что дело пахнет отсутствием смазки в стартере. Так как бендикс тупо не успевает уйти из зацепа. Ну собрав волю в кулак заштудировал инет в каком районе у джетты находится стартер. При этом сделал два вывода:
Первый. Я легко отделался, так как снять стартер у джетты дело 20-30 минут, против часа полутора как у моего бывшего Б5 ого. Вывод второй. Снимаем АКБ и отсоединяем троса коробки. Снял всё это дело и отпёр домой.
Приступаем к разборке и обнаруживаем напрочь отсутствие смазки в переднем и заднем подшипнике, впрочем как и везде где нужно было бы.
Не всегда понятие
Всё отмыл оттёр и на лицо стартер преобразился.
Передняя крышка. Вид изнутри.
Набил смазкой для подшипников, все крутящиеся и трущиеся элементы.
40 минут и стартер как новый.
Сразу же оттаранил сей девайс в гараж и заинсталлил на авто. Даже как то уже было понятно что всё будет ок. Так оно и есть! Тихо и совсем как новИЙ! Калуге пламенный привет за отсутствие смазки на важных узлах.
Далее стал обращать внимание на шоркание роликов. Хоть я и 6 лет в авто звуке и уши у меня подсевшие. Но слышу порой то что не слышат другие. Значит не всё ещё потерянно. После разборки стартера понял что и в роликах нет нихрена ничего. Так и было, натяжной сухо! обводной сухо!
Разбираем.
остатки былой роскоши, непонтная каша! Сухо как в пустыне. давай до свиданиЯ!
Дефектовка, люфт в обоих роликах, люфт в помпе небольшой но ну его нафиг, под замену.
На время пока едут ролики, набил смазкой подшипники, да стало намного тише но я то слышу что они шоркают. В целом по автомобилю пролез практически везде, осталось по мелочи. Подвеска ещё родная что может не радовать. Но и одновременно заставляет задуматься что скоро 5 лет автомобилю и подвесочка начнёт уставать от наших Саратовских дорог. Всем Мир любитей своих коней и они будут вам верны:)
Как снять стартер jetta
Стартер — снятие и установка
Электрооборудование. Силовые устройства. Фольксваген Гольф 5
Для запуска двигателя внутреннего сгорания необходим небольшой электрический двигатель, стартер.
Чтобы двигатель вообще можно было запустить, стартер должен раскрутить его до частоты оборотов не менее 300 об/мин.
Это возможно только в случае, если стартер работает безукоризненно, а аккумулятор имеет достаточную зарядку.
Так как для пуска двигателя внутреннего сгорания необходим большой ток, то при техническом обслуживании автомобиля следует проверять состояние клемм проводов.
Заржавевшие контакты необходимо чистить и смазывать защитной смазкой, используемой для защиты полюсных выводов аккумулятора.
Автомобили с механической коробкой передач
Снятие
Стартер располагается с передней стороны блока цилиндров над коробкой передач.
Внимание! Снятие стартера у всех автомобилей выполняется одинаково, однако в зависимости от типа двигателя необходим демонтаж разного числа деталей, затрудняющих доступ к стартеру.
1. Отсоедините клеммы проводов питания от аккумулятора.
Сначала отсоединяется клемма провода «массы» (-), а затем — положительного потенциала.
2. Автомобили с бензиновым двигателем TFSI объемом 2,0 литра АХХ и с дизельным двигателем. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.
3. Все двигатели, кроме объемом 1,4 л и FSI объемом 1,4-/1,6 литра. Снимите воздушный фильтр.
4. Снимите защитную крышку 1 стягового реле (см. иллюстрацию).
5. Отвинтите гайку 2, которой кренится клемма 30 и отсоедините провод большого сечения от стартера (см. иллюстрацию 10.4).
6. Отсоедините штекер 3 на клемме 50, расфиксировав его (см. иллюстрацию 10.4).
7. Отвинтите гайку 4 и снимите с верхнего болта крепления стартера клемму 5 провода «массы» (-) (см. иллюстрацию).
8. Вывинтите верхний болт 6 крепления стартера (см. иллюстрацию 10.7).
9. Снимите брызговик (защиту) двигателя, см. соответствующую главу.
10. Отвинтите гайку 7 и снимите с нижнего болта крепления стартера держатель8 жгута проводов (см. иллюстрацию).
11. Вывинтите нижний болт 9 крепления стартера и отсоедините стартер от блока цилиндров (см. иллюстрацию 10.10).
Установка
Установка стартера выполняется в последовательности, обратной снятию.
12. Установите стартер на место и затяните болты его крепления с приложением усилия 75 Нм.
13. Затяните гайки держателя жгута проводов, клеммы провода «массы» (-) и клеммы положительного потенциала с приложением усилия 15 Нм.
Автомобили с автоматической коробкой передач
Снятие
Внимание! Снятие стартера у автомобилей с автоматической коробкой передач в целом выполняется так же, как и у автомобилей с механической коробкой. Поэтому ниже приводятся лишь отличия в процедуре демонтажа.
14. Автомобили с дизельным двигателем. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.
15. Все двигатели, кроме объемом 1,4 л и FSI объемом 1,4-/1,6 литра. Снимите воздушный фильтр.
16. Снимите защитную крышку стягового реле, отвинтите гайку и отсоедините от клеммы стартера провод толстого сечения (+), а также штекер от клеммы 50.
17. Снимите брызговик двигателя.
18. Отвинтите гайку и снимите с нижнего болта крепления стартера держатель жгута проводов, а затем вывинтите иижний болт.
19. Отвинтите гайку 1 и снимите держатель 2 жгута проводов с верхнего болта крепления стартера (см. иллюстрацию).
20. Вывинтите верхний болт крепления стартера.
21. Отвинтите гайку 1, отсоедините провод «массы» (-) 2 и положите его в стороне от места работ (см. иллюстрацию).
22. Снимите стартер с блока цилиндров и извлеките из моторного отсека, подав его вверх.
Установка стартера выполняется в последовательности, обратной снятию.
Автомобили с дизельным двигателем объемом 1,9-/2,0 литра и автоматической коробкой передач с прямым включением (DSG)
23. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.
24. Снимите воздушный фильтр, см. соответствующую главу.
25. Снимите защитную крышку с тягового реле, отвинтите гайку и отсоедините от клеммы стартера провод толстого сечения (+), а также штекер от клеммы 50.
26. Автомобили с двигателем объемом 2,0 литра. Высвободите жгут проводов из держателя.
27. Вывинтите верхний болт крепления стартера.
28. Вывинтите нижний болт крепления стартера и извлеките стартер из моторного отсека, подав его вверх.
При установке болты крепления стартера затягиваются с приложением усилия 60 Нм.
Автомобили с бензиновым двигателем АХХ объемом 2,0 литра и автоматической коробкой передач с прямым включением (DSG)
29. Вывинтите два болта крепления воздухозаборника.
30. Отсоедините штекер расходомера массы впускаемого воздуха. Штекер крепится на воздуховоде.
31. Разожмите специальными клещами, например, HAZET 798-5, хомут крепления воздушного шланга и отсоедините шланг от расходомера массы впускаемого воздуха.
32. Сними те верхнюю защитную крышку с двигателя, см. соответствующую главу.
33. Снимите защитную крышку с тягового реле, отвинтите гайку и отсоедините от клеммы стартера провод толстого сечения (+), а также штекер от клеммы 50.
34. Вывинтите верхний болт крепления стартера.
35. Вывинтите нижний болт крепления стартера и извлеките стартер из моторного отсека, подав его вверх.
При установке болты крепления стартера затягиваются с приложением усилия 60 Нм.
Как снять стартер Volkswagen Jetta
СТАРТЕР VOLKSWAGEN. Диагностика и ремонт
СТАРТЕР VOLKSWAGEN. Диагностика и ремонт.В этом видео рассмотрим из чего состоит стартер bosch с семейства автомоб…
Установка нового стартера и лобового стекла на Фольксваген Гольф 2 .
Как снять стартер Golf 3
В видео увидите как снять стартер на golf 3 vento passat И за одно чуть освежил корпус стартера. #стартер ▻На екш…
volkswagen jetta не заводится
автомобиль не заводился из-за оборванного провода массы двигателя.
Ремонт стартера Bosch. Как снять стартер Гольф 3 без ямы / Repair Bosch starter
Как снять стартер Гольф 3 без ямы. Как разобрать стартер Bosch. Профилактика стартера Bosch. How to remove a starter Golf 3…
Ремонт стартера, меняем бендекс полное видео от начала до конца весь процесс
Приветствую Вас на моем канале AWTOMASTER. На нем Вы можете увидеть много полезного видео как по ремонту автомоб…
VW Golf 1.9 TDI Starter Motor Removal
How to remove a VW 1.9 TDI Starter Motor.
пуск двигателя Jetta 2 стартер Golf 4
вот так теперь она у меня запускается для DRIVE2.RU.
Что делать если машина не заводится? Wolksvagen Golf
Что делать если машина не заводится? Wolksvagen Golf.
Фольц тоуран 1.9 TDI с утра не заводится диагностика
Автомобильное зарядное устройство 12V24V: http://ali.pub/26ml49 Бесконтактный лазерный инфракрасный : http://ali.pub/26ml51…
Видео урок Как снять стартер Volkswagen Jetta .
Мы расскажем Как снять стартер Volkswagen Jetta самому в гаражных условиях . В видео роликах даётся пошаговая инструкция Как снять стартер Volkswagen Jetta
Наши видео ролики по теме Как снять стартер Volkswagen Jetta предназначены для автомобилистов , которые хотят самостоятельно научиться ремонтировать свой автомобиль без привлечения специалистов из автосервиса .
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
Электронные книги в PDF формате
Как снять стартер Volkswagen Jetta
СТАРТЕР VOLKSWAGEN. Диагностика и ремонт
СТАРТЕР VOLKSWAGEN. Диагностика и ремонт.В этом видео рассмотрим из чего состоит стартер bosch с семейства автомоб…
Установка нового стартера и лобового стекла на Фольксваген Гольф 2 .
Как снять стартер Golf 3
В видео увидите как снять стартер на golf 3 vento passat И за одно чуть освежил корпус стартера. #стартер ▻На екш…
volkswagen jetta не заводится
автомобиль не заводился из-за оборванного провода массы двигателя.
Ремонт стартера Bosch. Как снять стартер Гольф 3 без ямы / Repair Bosch starter
Как снять стартер Гольф 3 без ямы. Как разобрать стартер Bosch. Профилактика стартера Bosch. How to remove a starter Golf 3…
Ремонт стартера, меняем бендекс полное видео от начала до конца весь процесс
Приветствую Вас на моем канале AWTOMASTER. На нем Вы можете увидеть много полезного видео как по ремонту автомоб…
VW Golf 1.9 TDI Starter Motor Removal
How to remove a VW 1.9 TDI Starter Motor.
пуск двигателя Jetta 2 стартер Golf 4
вот так теперь она у меня запускается для DRIVE2.RU.
Что делать если машина не заводится? Wolksvagen Golf
Что делать если машина не заводится? Wolksvagen Golf.
Фольц тоуран 1.9 TDI с утра не заводится диагностика
Автомобильное зарядное устройство 12V24V: http://ali.pub/26ml49 Бесконтактный лазерный инфракрасный : http://ali.pub/26ml51…
Видео урок Как снять стартер Volkswagen Jetta .
Мы расскажем Как снять стартер Volkswagen Jetta самому в гаражных условиях . В видео роликах даётся пошаговая инструкция Как снять стартер Volkswagen Jetta
Наши видео ролики по теме Как снять стартер Volkswagen Jetta предназначены для автомобилистов , которые хотят самостоятельно научиться ремонтировать свой автомобиль без привлечения специалистов из автосервиса .
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
Электронные книги в PDF формате
как снять стартер с джетты 2. двиг RP с акпп
#1 zVladimiRz
- Пол: Мужской
- Город: Питер
как снять стартер с джетты 2. двиг RP с акпп. или где это могут сделать за гуманные деньги в Питире.
Надо втягивающие заменить.
Может кто номерок втягивающего подскажет?
#2 Selena R
- Пол: Мужской
- Город: луховицы
- Интересы: golf2 kr gti
#3 kandalf
- Пол: Мужской
- Город: Санкт-Петербург
#4 Zmeiko
- Пол: Мужской
- Город: Питер
Привод правый надо снимать.
#5 e404
- Пол: Не знаю
- Город: заMKADыш
- Интересы: sex-drugs-rock’n’roll
Посмотреть гараж
Привод правый надо снимать.
это смотря в какой позе работать ;)))
#6 cop
- Пол: Мужской
- Город: Рязань
#7 zVladimiRz
- Пол: Мужской
- Город: Питер
нафига привод снимать ? неудобно.но можно. желательно иметь кривые ключики разные многогранные.
если речь идет о сервисе.какая автору разница.как ? главное-где!
насколько кривые и многогранные ключи надо иметь? (размер многогранность и кривизна) �� что бы стартер содрать а насчет сервиса это запасной план если уж совсем туго будет!
что сним. Щелкает, а не работает на горячию,__ или что))) есть рабочий стартер
Сообщение отредактировал zVladimiRz: 30 July 2013 — 22:26 PM
#8 kandalf
- Пол: Мужской
- Город: Санкт-Петербург
#9 zVladimiRz
- Пол: Мужской
- Город: Питер
не могу сказать только завтра на работе смогу посмотреть так как там яма есть
#10 ДОННЕРЖЕК
- Пол: Мужской
- Город: Санкт-Петербург
Снимал недавно сам. Это самое ужасное, что я вообще когда либо делал. Снимал лёжа под машиной. Пришлось снимать правую полуось иначе было никак не подлезть. Для снятия непосредственно стартёра нужен был ключ на 13 разной формы и конфигурации, в том числе и головка с очень большим удлинителем (для самого верхнего болта стартёра). Экран нужен обязательно, иначе возвращение этой неисправности вопрос очень недалёкого времени. Втягивающее ставил такое P3 0129909
#11 lexaklin
- Город: клин моск.обл
Верхний болт из под капота хорошо откручивается.
#12 Axel Fox
- Пол: Мужской
- Город: Голицыно.
Снимал недавно сам. Это самое ужасное, что я вообще когда либо делал. Снимал лёжа под машиной. Пришлось снимать правую полуось иначе было никак не подлезть. Для снятия непосредственно стартёра нужен был ключ на 13 разной формы и конфигурации, в том числе и головка с очень большим удлинителем (для самого верхнего болта стартёра). Экран нужен обязательно, иначе возвращение этой неисправности вопрос очень недалёкого времени. Втягивающее ставил такое P3 0129909
