Расположение и назначение предохранителей Mazda 3, Mazda 3 MPS
Но так как кузов уже не новый, машины переходят во вторые, третьи и тд. руки и книжки теряются…
А вопросы про предохранители я вижу все чаще и чаще, поэтому решил отсканировать данную информацию, тем более будет удобно посмотреть ее с телефона в интернете без особого поиска, просто на страничке Гадюки)
Начнем с подкапотного блока предохранителей Mazda 3, кроме MPS
Подкапотный блок предохранителей Mazda 3 MPS
Салонный блок предохранителей Mazda 3 и Mazda 3 MPS
Думаю данная информация будет полезна многим!
Ну а с машинкой ничего особого пока не происходит, она зимует в гараже, хожу прогреваю, выгоняю иногда). Закупаю комплектующие для следующего большого ТО.
Предохранители и реле Mazda 3 BL
Электрическая система автомобиля защищена предохранителями. Если не работают какие-либо лампы, аксессуары или органы управления — необходимо проверить соответствующий предохранитель цепи. Если предохранитель перегорел, внутренний элемент будет расплавлен.
Если тот же предохранитель перегорел снова — нужно избегать использования этой системы и как можно скорее обратиться в сертифицированный автосервис или к авторизованному дилеру.
Ниже — о предохранителях для Mazda 3 (BL): распиновке, схемах расположения и их расшифровке.
Блоки с предохранителями и реле в моторном отсеке
Под капотом установлено cследующие блоки:
- главный;
- силовая плата на положительном выводе АКБ;
- на АКБ;
- дополнительные.
Главный блок
Он находится около левого крыла и закрыт крышкой.
Внешний вид
Внешний вид
Предохранители
| Обозначение на схеме | Номинал, А | Что защищает |
|---|---|---|
| F1 | 40 | Электродвигатель вентилятора системы охлаждения двигателя |
| F2 | 40 | ЭБУД |
| F3 | 50 | Защита различных электрических цепей |
| F4 | 7.5 | Кондиционер |
| F5 | 20 | Дальний свет |
| F6 | 15 | Противотуманные фонари |
| F7 | 20 | Омыватель фар |
| F8 | 15 | Вентиляционный люк |
| F9 | 40 | Правый элемент обогрева лобового стекла |
| F10 | 40 | Левый элемент обогрева лобового стекла |
| F11 | 40 | Электродвигатель вентилятора системы охлаждения двигателя |
| F12 | 15 | Лампы плафонов освещения салона |
| F13 | 15 | ЭБУ антипробуксовочной системы |
| F14 | 20 | ЭБУ противозаносной системой DSC |
| F15 | 7.5 | Защита различных электрических цепей |
| F17 | 40 | Электродвигатель вентилятора системы отопления и вентиляции |
| F19 | 30 | Обогрев заднего стекла |
| F20 | 40 | Выключатель зажигания |
| F21 | 40 | Выключатель зажигания |
| F22 | 15 | Звуковой сигнал |
| F23 | 15 | Стоп-сигналы |
| F24 | 10 | ЭБУД |
| F25 | 25 | Бензонасос |
| F26 | 40 | ЭБУ ABS |
| F27 | 20 | Подогрев передних сидений |
| F28 | 80 | ЭБУ электроусилителя руля |
| F30 | 10 | ЭБУ ABS |
| F32 | 15 | Ближний свет (правая фара) |
| F33 | 15 | Ближний свет (левая фара) |
| F34 | 7.5 | Подсветка комбинации приборов |
| F35 | 15 | Задние габаритные фонари |
| F36 | 15 | ЭБУД |
| F37 | 15 | ЭБУД |
| F38 | 15 | ЭБУД |
| F39 | 15 | Привод дроссельной заслонки ETV |
Блок на АКБ
Он закреплена на положительном выводе аккумулятора и содержит два предохранителя.
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| F1 | 100 | Генератор |
| F2 | — | — |
Дополнительные блоки
В некоторых моделях около левой фары есть 1 или 2 блока.
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| 1 | 30 | Вентилятор охлаждения двигателя №2 |
| 2 | 30 | Вентилятор охлаждения двигателя №3 |
| Реле | ||
| R1 | — | Свечи накаливания |
| R2 | — | Фары |
| R3 | — | Задние противотуманные фонари |
| R4 | — | Интеркулер |
Блок в салоне
Он находится в левом торце панели приборов и закрыт крышкой.
Расположение в салоне
Вид
Схема
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| F1 | 30 | Магнитола |
| F2 | 30 | Система охлаждения двигателя |
| F3 | 50 | Мотор-редукторы стеклоподъемников |
| F4 | 7.5 | Центральный замок |
| F5 | — | Резерв (не используется) |
| F6 | — | Резерв (не используется) |
| F7 | 15 | Электрическая блокировка рулевого колеса |
| F8 | 15 | Подушки безопасности |
| F9 | — | Резерв (не используется) |
| F10 | 15 | Аварийная сигнализация |
| F11 | 15 | Защита различных электрических цепей |
| F12 | 15 | Прикуриватели |
| F13 | 15 | Стеклоочиститель заднего стекла |
| F14 | 20 | Прикуриватель |
| F15 | — | Резерв (не используется) |
| F16 | 10 | Электродвигатель вентилятора системы отопления и вентиляции |
| F17 | 10 | Электропривод регулировки зеркал |
| F18 | 10 | Сигнал стартера |
| F19 | — | Резерв (не используется) |
| F20 | 7.5 | Аудиосистема |
| F21 | 7.5 | Обогрев боковых зеркал |
| F22 | 7.5 | Система бокового освещения при повороте |
| F23 | — | Резерв (не используется) |
| F24 | 10 | ЭБУД |
| F25-F29 | — | Резерв (не используется) |
| F30 | 25 | Стеклоподъемники |
| F31 | — | Резерв (не используется) |
| F32 | 25 | Стеклоочиститель и стеклоомыватель лобового стекла |
| F33 | — | Резерв (не используется) |
| F34 | — | Резерв (не используется) |
Процесс снятия и замены
Для замены предохранителей и реле на Mazda 3 (BL) потребуются:
- Ключи: 8, 10 мм;
- Отвертка.
Под капотом
Порядок действий следующий:
- Выключить зажигание и все электроприборы, работающие без него.
- Открыть крышку нужного блока, отжав пластиковые фиксаторы. Для замены предохранителя генератора нужно снять крышку с АКБ.
- Главный и дополнительные блоки: вытащить поврежденный элемент.
- Блок на АКБ:
- Отсоединить провод от положительного вывода батареи, ослабив гайку на наконечнике ключом “на 10”.
- Открутить ключом “на 8” 2 гайки, удерживающие наконечники проводов на предохранителях.
- Снять блок с АКБ.
Если новый предохранитель перегорает, то нужно найти и устранить короткое замыкание в цепи, которую он защищает.
Мазда 3 бк предохранители и реле
Mazda 3 bk (1 поколение) выпускался в 2003, 2004, 2005, 2006, 2007 и 2008 году с двигателями объёмом 1,6 1,4 и 2,0 литра. За это время модель прошла рестайлинг. В данной статье вы найдёте описание предохранителей и реле Мазда 3 бк со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Количество элементов в блоках и их назначение может отличатся и зависит от года выпуска и уровня оснащения Вашего Мазда 3
Не то поколение?
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>

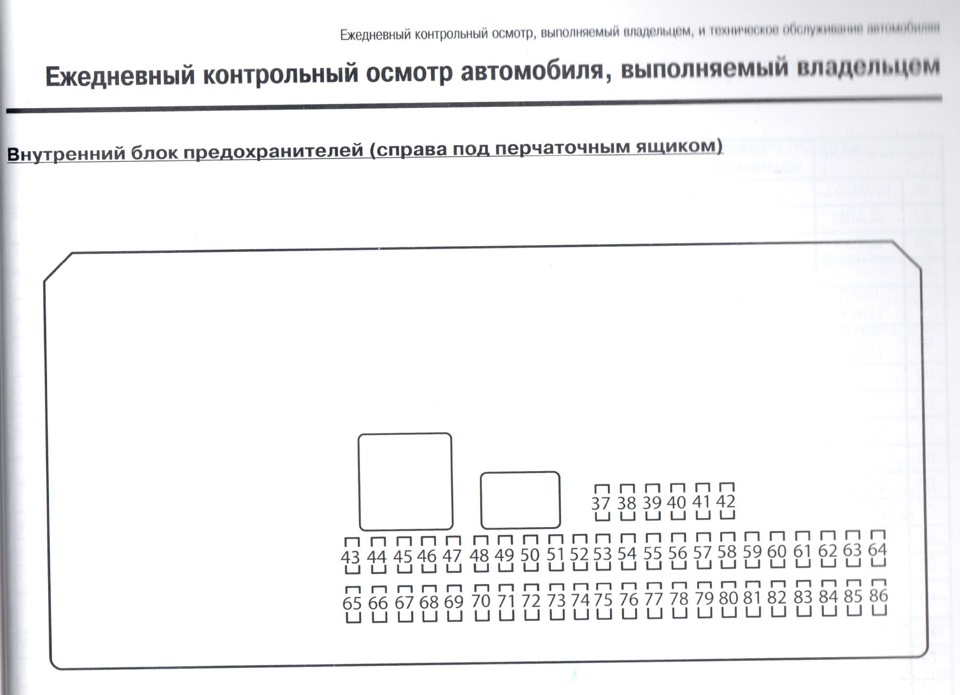

Блок в салоне
Блок предохранителей и реле в салоне мазда 3 находится под бардачком.
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,1,0,0,0 —>
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Описание предохранителей
p, blockquote 15,0,0,0,0 —>
F37 15А D/LOCK 2 – Система двойной блокировки замков F38 10А STOP LAMP/ HORN – Предохранитель стоп-сигнала, звуковой сигнал F39 10А HEAD HIGH L – Фара дальнего света (левая) F40 10А HEAD HIGH R – Фара дальнего света (правая) F41 Резерв F42 Резерв F43 15А CIGAR – Прикуриватель F44 7,5А RADIO – Аудиосистема F45 10А MIRROR – Предохранитель электрического привода регулировки зеркал заднего вида F46 7,5А TAILR – Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака F47 10А OBD – Защита различных электрических цепей F48 Резерв F49 20А TR – LOCK – Трансмиссия F50 питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация F51 головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла F52 20А SUN ROOF – Вентиляционный люк в крыше F53 20А WASHER – Очиститель и омыватель ветрового стекла F54 Резерв F55 30А P/WIND R – Выключатель стекло подъемника (правый) F56 30А P/WIND L – Выключатель стекло подъемника (левый) F57 7,5A ALARM – Охранная сигнализация F58 7,5A M/DEF – Электрические обогреватели наружных зеркал F59 Резерв F60 15А HEAD LOW R – Фара ближнего света (правая), корректор фар F61 15А HEAD LOW L – Фара ближнего света (левая) F62 Резерв F63 Резерв F64 Резерв F65 10А SAS – Система подушек безопасности F66 10А METER – Приборная панель, противоугонная система (иммобилайзер) F67 20А IGNITION – Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS F68 20А WIPER – Очиститель и омыватель ветрового стекла F69 20А ENGINE – Для защиты различных электрических цепей F70 10А IGSIG – Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника F71 Резерв F72 Резерв F73 Резерв F74 20А SEAT WARM – Подогреватели сидений F75 25А D/LOCK 1 – Центральный электрический замок F76 10А АС – Кондиционер воздуха, блок управления отопителем F77 30А P/WIND L – Выключатель стекло подъемника (левый) F78 30А P/WIND R – Выключатель стекло подъемника (правый) F79 10А BACK – Фонари заднего хода F80 7,5А SUN ROOF – Вентиляционный люк в крыше F81 7,5А TAILL – Задний габаритный фонарь (левый), передний габаритный фонарь (левый) F82 7,5А ILLUMI – Предохранитель подсветки панели управления F83 Резерв F84 Резерв F85 Резерв F86 Резерв За прикуриватель отвечает предохранитель номер 43 на 15А. Ещё один или несколько предохранителей может устанавливаться в блоке под капотом.
Предохранители и реле Mazda 3 (BL; 2010-2013)
MazdaВ этой статье мы рассмотрим Mazda 3 (BL) второго поколения, выпускавшуюся с 2010 по 2013 год. Здесь вы найдете схемы блоков предохранителей Mazda3 2010, 2011, 2012 и 2013 годов , получите информацию о расположении панелей предохранителей внутри корпуса. автомобиль, и узнайте о назначении каждого предохранителя (схема расположения предохранителей).
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом.
Пассажирский салон
Блок предохранителей расположен на левой стороне панели приборов за крышкой.
