Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

• вал (гибкий) отсоединяют от спидометра на приборном щитке;
• заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

• машину ставят на смотровую яму либо эстакаду;
• при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
• снимают корпус (его следует поддеть отверткой);
• снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество. В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

• выдается неправильная информация о скорости движения ТС;
• цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
• перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Ремонт привода спидометра ВАЗ 2109 своими руками

Привод спидометра на автомобиле ваз 2109 снимаем для замены корпуса, уплотнительного кольца или самой шестерни привода. Его снятие можно произвести без демонтажа самой коробки передач, для этого автомобиль необходимо загнать на смотровую яму или эстакаду. Порядок проведения ремонта выглядит следующим образом:

• Торцовым ключом отворачиваем один болт крепления корпуса привода спидометра к кпп и поддев его плоской отверткой снимаем.

• Теперь можно снять саму ведомую шестерню. Данная шестерня выполнена из пластика, поэтому ее необходимо внимательно осмотреть и в случае обнаружения следов выработки, замените ее на новую. Так же обратите внимание на посадочное гнездо, куда вставляется наконечник гибкой тяги спидометра, оно не должно быть разбитым со слизанными углами, в противном случае данный дефект так же является причиной замены шестерни.
• Обратите внимание на корпус коробки, где устанавливается привод. Если заметны следы масляных подтеков, то необходимо заменить резиновое уплотнительное кольцо, расположенное на корпусе привода. Чтобы его снять, необходимо вынуть ведомую шестерню, после чего вытолкнуть уплотнительное кольцо.
• Промойте все детали в чистом керосине.

На этом ремонтные работы по снятию и ремонту привода спидометра ваз 2109 завершены. Промыв все детали, соберите его в обратной последовательности и установите на место.

Инструкция по устранению неисправностей спидометра

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

• Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
• Выкрутив болт и поддев отверткой корпус, снимаем его.
• Затем демонтируются старые шестерни и устанавливаются новые.

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Замена датчика скорости на ВАЗ 2109 (инжектор)

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.Внешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

• Снимите датчик;
• Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
• Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
• На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
• Одновременно с этим проверяйте, как меняется напряжение;
• При росте скорости частота импульсов и напряжение должны увеличиваться

• Здесь вам не придется демонтировать устройство;
• Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
• Вращайте руками колесо и следите за показаниями мультиметра;
• Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

• Данный метод проверки не требует использования мультиметра;
• Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
• Отключите импульсный провод от ДС;
• Включите зажигание и контрольной лампой найдите плюс и минус;
• Вывешивайте одно из передних колес с помощью домкрата;
• Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
• Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
• Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.Снимаем и меняемУстанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

Добрались до ДСОбязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час. Загрузка …

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

1. Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.
2. На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни.
3. Вывернуть крепежный болт и снять его вместе с термозащитным экраном.
4. Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя.
5. Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену.
6. Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки.
7. Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

1. С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
2. Берем ключ «на 10» и отворачиваем гайку крепления привода.
3. Ключом «на 13» отвернем две гайки крепления поперечины.
4. Затем нужно опустить заднюю часть коробки передач.
5. Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

1. ДС выкручиваем против часовой стрелки.
2. После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.

1. С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
2. После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

Ремонт привода спидометра ВАЗ 2109 своими руками

Спидометр этой модели авто оснащен механическим приводом. Монтаж шестерней, в том числе ведущей, проводится на вторичном валу коробки. Передачу крутящего момента спидометру, который находится на приборке, обеспечивает гибкий вал.

Одна из особенностей модели авто – в оснастке может или высокая, или низкая приборная панель, что в свою очередь говорит о том, что при приобретении гибкого вала нужно убедиться в том, что его длина подойдет для вашей машины.

ВАЗ 2109: как выполнить правильно ремонт спидометра

Установка спидометра на авто ВАЗ 2109

Назначение спидометра – информирование водителя о пройденном пути и скорости движения. Это обуславливает и состав его узлов – счетного, указывающего пробег автомобиля, который называют иногда одометром, и скоростного, сам спидометр. Неработающий спидометр – очень неприятная поломка. Это и опасность оказаться наказанным гаишниками за превышение скорости, и трудности в правильном переключении передач, особенно при вхождении на повороты. Ремонт спидометра ВАЗ 2109 можно выполнить своими руками.

Как проверить вал спидометра?

Обычно, для проверки работоспособности вала достаточно проехать пару десятков метров. Заведите мотор и проедьте 20–30 метров, и понаблюдайте за поведением конца вала. Если кончик неподвижен, необходимо поднять крышку капота, отвинчивается гайка, которая фиксирует вал. Если поддается только оболочка детали, то это будет свидетельствовать только об одном – произошел обрыв вала. В таком случае вам придется удалить остатки кончика из привода. Для этой работы потребуются плоскогубцы.

Возможно и другое развитие событий, если из строя выйдут и вал, и оболочка, а это укажет на то, что на кончике вала попросту нет граней. Независимо от причины отказа работы вала, его придется заменить.

Нередко необходимость менять привод возникает по причине износа парных шестеренок. Для того чтобы решить эту проблему снимать КПП не придется. Для решения проблемы достаточно иметь смотровую яму или эстакаду.

Первым делом откручивается болт, который обеспечивает крепление корпуса привода к КПП. После этого снимается корпус, далее – шестерни. Последние подлежат замене. Для того чтобы подобрать подходящие для авто шестерни, просто сравните новые со старыми, количество зубьев должно быть одинаковым.

Если на корпусе имеется масло, то нелишним будет проверить уплотнительное кольцо, при необходимости замените его. Промывка элементов привода выполняется при помощи чистого керосина.

Порядок сборки узла – обратный.

Предназначение спидометра и распознавание поломки

Перед тем, как разбираться с неполадками автомобиля, необходимо узнать больше о спидометре. Понять где он расположен и для каких функций предназначен. Спидометр нужен для преобразования частоты вращения исходящей от приводных валов к датчикам спидометра и указания скорости перемещения автомобиля, а также указания пути, который проехала машина.

При скачках, остановке или постоянных поворотах (любых «самостоятельных» действиях) стрелки спидометра необходимо обратить внимание на проблему, причин для которой может быть множество.

1. Неполадки в самом механизме спидометра;
2. Поломка (повреждение) троса детали;
3. Сломан привод спидометра.

Далее следует понять почему всё-таки не работает спидометр на ваз 2109. Для поиска причины нужно произвести осмотр под автомобилем (в смотровой яме или используя подъемник). После чего открутите гайку, которая крепит трос спидометра. Необходимо позвать кого-то в помощь, чтобы когда вы крутили тросик в разные стороны помощник следил за стрелочкой.

В том случае, когда стрела спидометра скачет, означает исправную работу механизма и нужно проверять привод. Но следует быть внимательнее, так как бывает то, что стрелка скачет, но проблема всё равно в тросике (он распушился и задевает оплетку) из-за чего автовладельцы путаются и не понимают в чем проблема.

Дальше нужно разобраться с тем, как снять привод, если спидометр на ваз 2109 вышел из строя. Для начала отпустим попречину, которая крепит КПП и подденем корпус привода с помощью плоской отвертки. Потом отожмем КПП от привода и вытащим его. Далее необходимо проверить исправность механизма привода. Для этого нужно крутить шестерёнкой и проверить поворачивается ли паз под трос спидометра. В том случае, когда паз не поворачивается требуется замена привода.

Теперь вы ознакомлены с инструкцией определения и устранения неполадок и поломок в том случае, если стрелочка спидометра начинает «скакать».

Как распознать неисправный спидометр?

• Скорость отображается неправильно;
• Цифры останавливаются криво;
• Перегорел датчик.

Главное условие успеха – правильный демонтаж передней панели. Рассмотрим последовательность работы. Отвинчивается пара винтов, которые служат для фиксации нижней панели, снимается «борода». Верхняя панель освобождается от зажимов, отключается “аварийка”. Это касается габаритных огней, ближнего света, прикуривателя. Далее следует демонтаж колодок и съем самой панели. Теперь открыт свободный доступ к винтам, крепящим спидометр.

Спасибо за внимание, надеюсь, статья была для вас полезной, до новых встреч на ВАЗ Ремонт.

Ваз 21099 — снятие механизма привода спидометра

Снятие и последующую замену механизма привода спидометра на автомобиле ваз 21099 можно выполнить без проведения демонтажа коробки переключения передач. Для выполнения ремонтных работ подготовьте набор ключей и новый привод, после чего проделайте следующую последовательность действий:

• В первую очередь очистите от грязи поверхность привода, после чего отсоедините от него гибкий трос спидометра.
• Торцовой головкой отворачиваем гайку крепления корпуса привода к коробке передач, после чего поддев его плоской отверткой, аккуратно снимаем.

• Отсоедините от привода ведомую шестерню с валом.
• Далее подходящим штоком вытолкните из корпуса резиновое уплотнительное кольцо.

Теперь, когда разборка произведена, протрите все детали тряпкой, смоченной керосином или бензином, после чего проведите визуальный осмотр всех элементов на предмет наличия механических повреждений. Особое внимание обратите на шестерню с валом, так как она выполнена из пластика, то наиболее чаще подвержена повреждениям и сам вал, чтобы его грани не были слизаны. Замените все резиновые уплотнители, если они потеряли эластичность или рассохлись.

На этом ремонтные работы по снятию механизма привода спидометра на автомобиле ваз 21099 завершены. После выполнения ремонта, установку выполните в обратной последовательности.

ремонт дифференциала коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Выньте дифференциал (рис. 5.12) из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей»).

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

3. Снимите стопорное кольцо с оси сателлитов.

4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.

5. Отверните болты крепления ведомой шестерни к корпусу дифференциала.

6. Спрессуйте ведомую шестерню с корпуса дифференциала. 7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените ведомую шестерню. На автомобили ваз 2108, ваз 2109, ваз 21099 устанавливают шестерни главной передачи с различным передаточным числом. На ведомой шестерне выбито количество зубьев ведущей шестерни 1 и количество зубьев ведомой шестерени 2.

ПРЕДУПРЕЖДЕНИЕШестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также ведущую шестерню: ведомая и ведущая шестерни продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники необходимо заменить.

10. Для замены подшипников дифференциала с помощью съемника спрессуйте подшипники с дифференциала. При этом подшипники разрушаются. Затем…

11.… выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником. Если съемник отсутствует, выпрессуйте сначала сальники полуосей. Учтите, что при этом сальники повреждаются и сальники надо заменить (подробнее см. «Замена сальников коробки передач»). С наружной стороны картеров бородком выпрессуйте кольца подшипников.

12. Обратите внимание: под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипников дифференциала»).

13. Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая подшипник) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня при этом разрушится, но шестерню все равно надо менять.

14. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. При этом ведомая шестерня устанавливается маркировкой зубьев наружу.

Рис. 5.12. Дифференциал коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099: 1 — ведущая шестерня привода спидометра; 2 — сателлит; 3 — полуосевая шестерня; 4 — ведомая шестерня главной передачи; 5 — ось сателлитов; 6 — корпус дифференциала; 7 — подшипник дифференциала

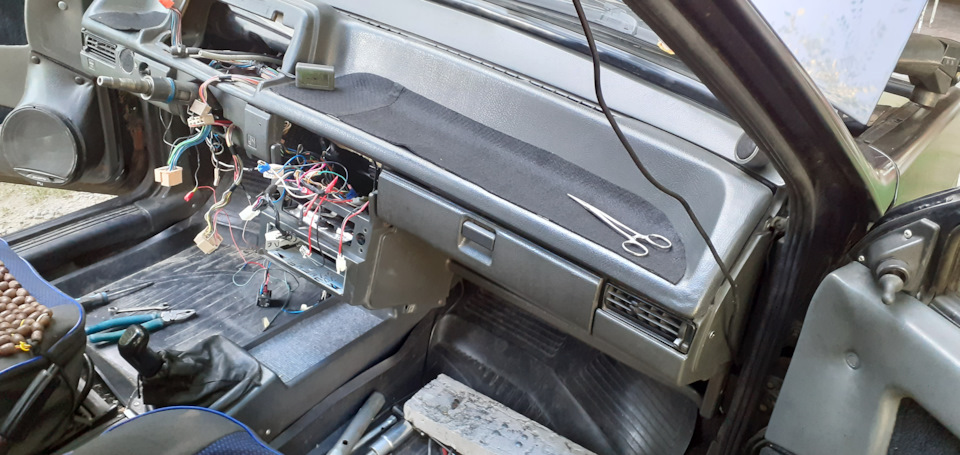

Проклейка торпеды, замена привода спидометра.

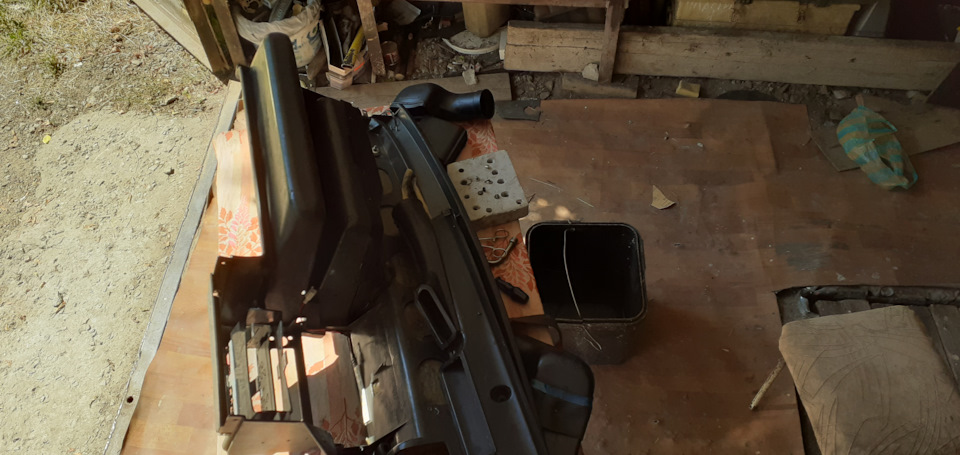

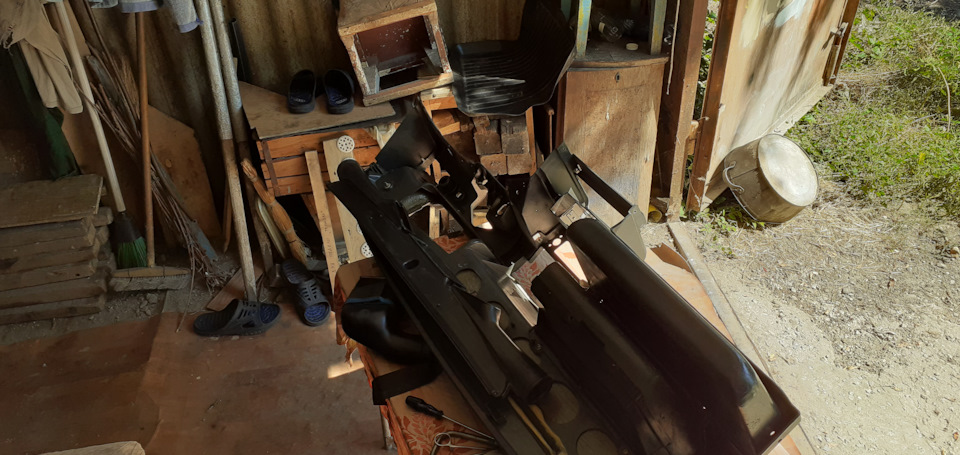

В принципе, торпеда не так уж сильно скрипела, "антискриповая" лента помогала некоторое время. Но года берут своё, она подсохла и снова началась "музыка" из всех щелей. Недавно были куплены два листа 3-хмиллиметрового вибропласта для обесшумки торпеды,

но ни как не мог заставить себя взяться за дело, уж больно много мороки с ней. Но неадекватное поведение спидометра ускорило процесс. Стал фигню показывать. Дёргался, аки припадочный. Думал на приборке что то случилось, снял её, засунул старый от "таврюхи", подключил к моторчику (не помню от чего) — нормально показывает. Хотел вытащить из коробки, а не лезет. Ну, думаю, тогда вместе с торпедой займусь им.

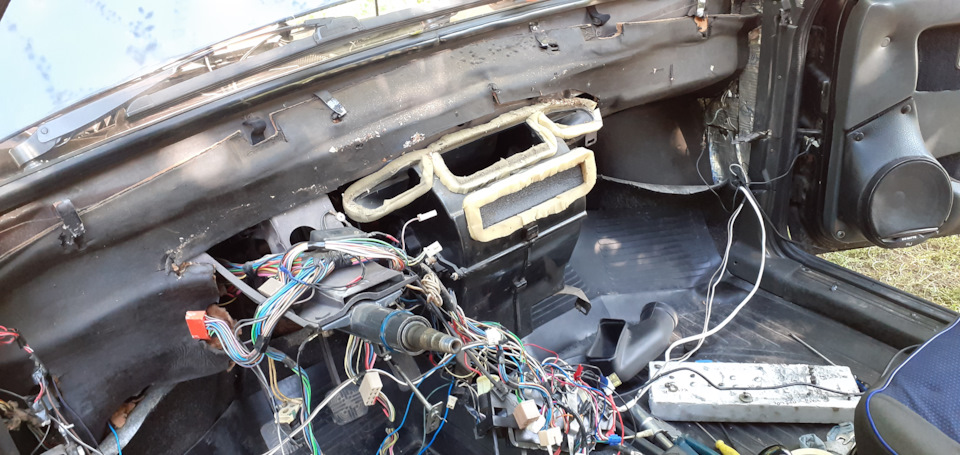

При вскрытии понял, почему плохо обдувало мою половину стекла, я при последней разборки торпеды плохо сочленил воздуховоды центральные и поролон чуть сместился с моей стороны и не давал воздуху нормально обдувать стекло. Всё поправил и подклеил.

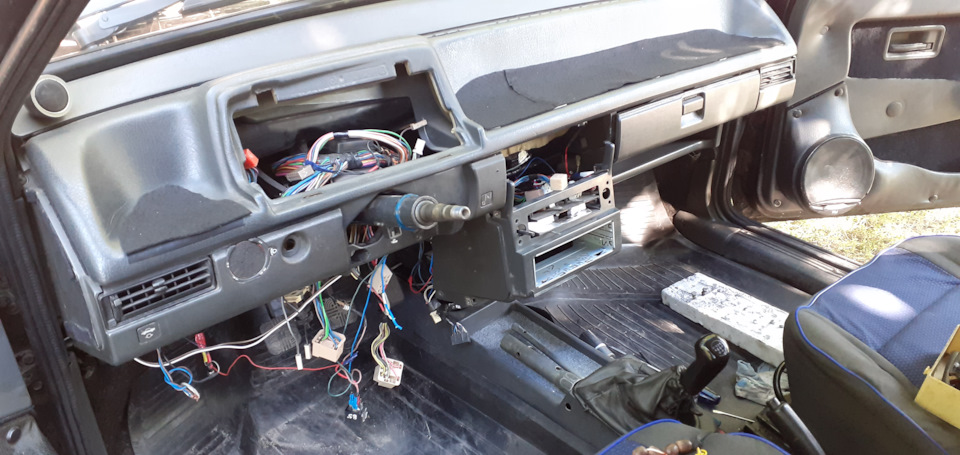

Так же укрепил трубы воздуховодов и отремонтировал боковые выходы на обдув пассажирского и моего стекла.

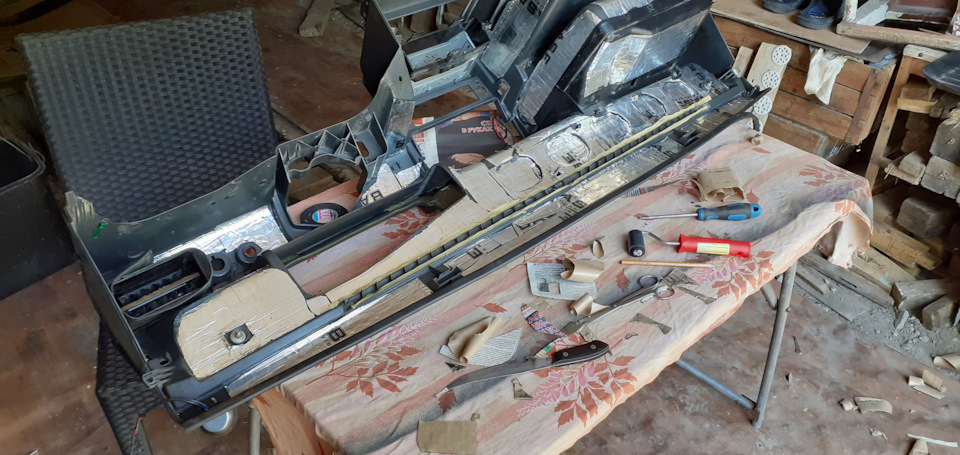

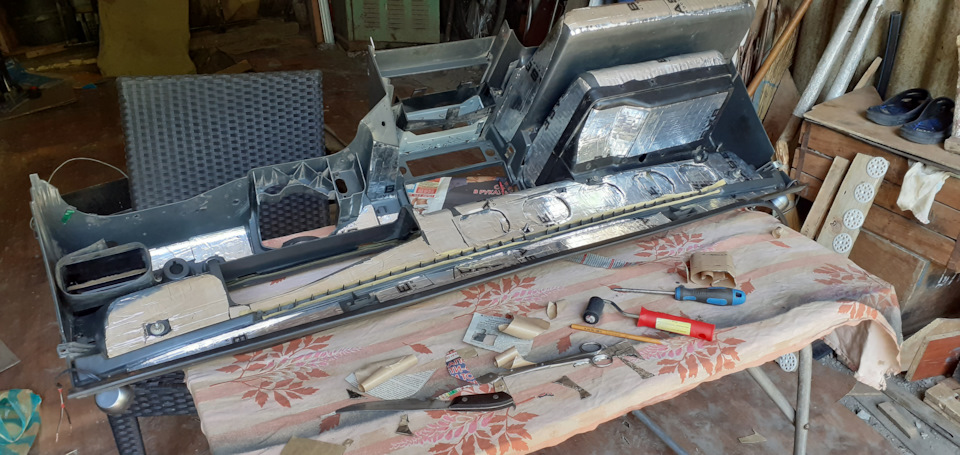

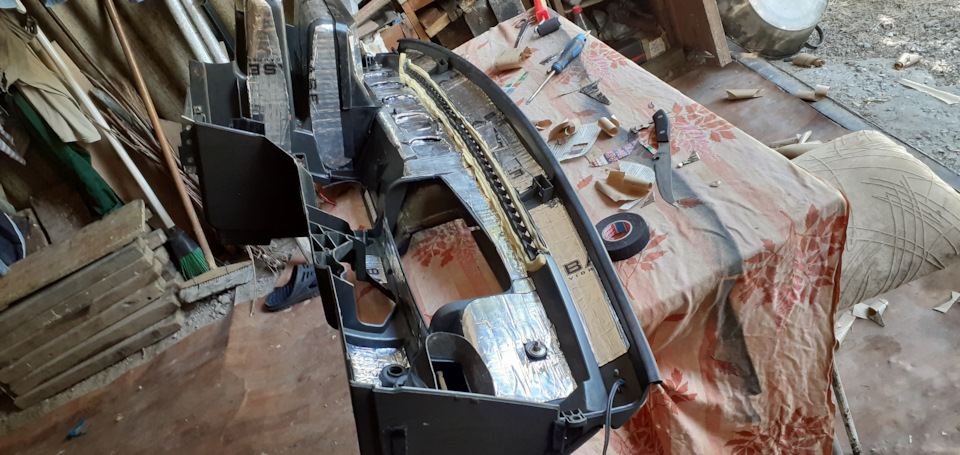

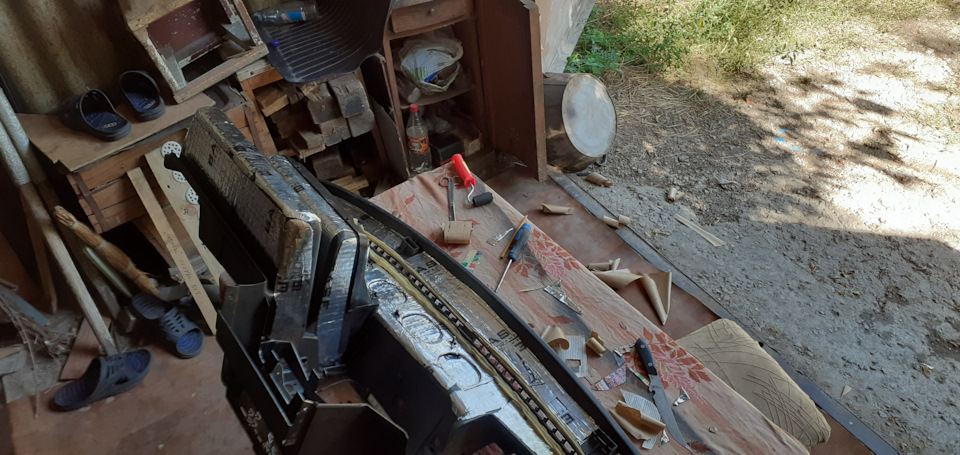

А это фото собственно проклейки торпеды :

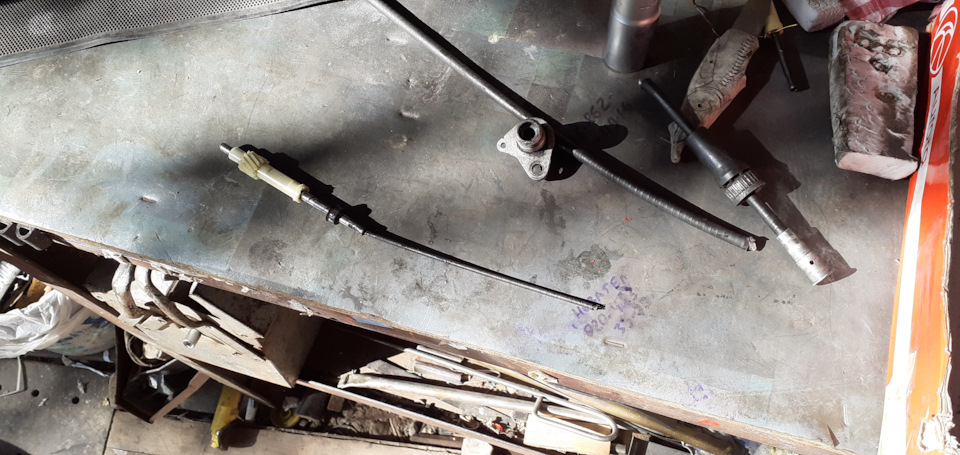

По спидометру. Пришлось тупо откусывать трос и вынимать привод в сборе. Закусило конкретно. Поставил новый "солдатик" на 12 зубьев, новый тросик и спидометр снова в строю :

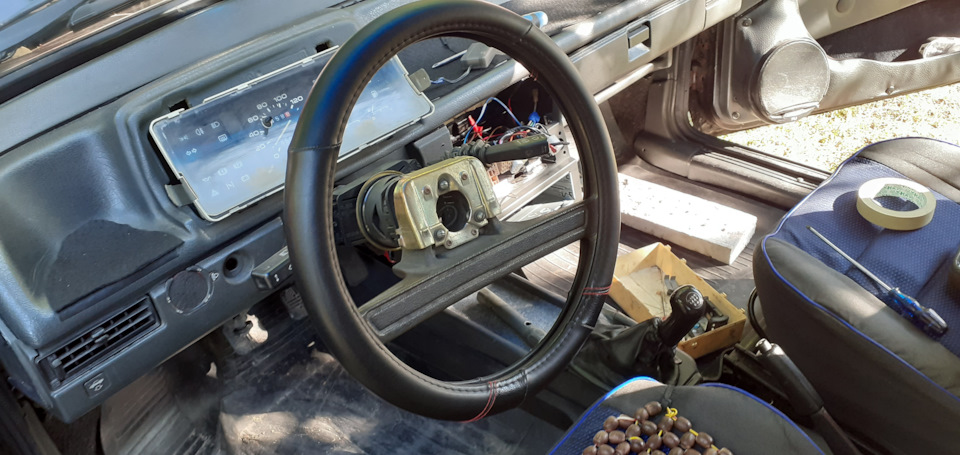

Это конец сборки :

Результатом очень доволен, надо был давно обклеить её. Вообще никаких скрипов от торпеды, даже мотор меньше слышно ! Короче, я собой доволен :-))
Всем до свиданья, всех благ, ровных дорог и чистого бензина !

Как снять привод спидометра своими руками на ВАЗ

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.
