Замена датчика парктроника Toyota Camry (XV50)

Всем привет! Как и у многих (насколько я заметил) начал глючить передний левый датчик парковки. Глючит у всех судя по описанию по-разному. У меня он пищал, даже когда рядом ничего нету. Порой глючил, порой нет, система была непонятна. В итоге почти год назад он начал пищать почти постоянно до набора скорости. Если честно, я отключил, да и забыл про него))) Тем более меня особо не напрягало, но жена всегда говорила "а можно это как-то выключить?". Так где-то год и ездил без парктроников вообще, камеры хватает.
Но в машине всё должно работать!
В этой записи будет несколько видео для наглядности, всё никак не решусь записать видео на час об элементарных вещах ������
Итак, как оно примерно было:

б/ушный датчик

Не знаю, где стоял этот датчик, но он действительно оказался в хорошем состоянии, в отличие от моих передних отпескоструенных.

поверхность в хорошем состоянии

Многие меняют со стороны подкрылка, отгибая его, я был не уверен в своей пряморукости том, что хватит места и что найду на ощупь. Решено было менять с ямы! И скажу честно, не зря. Думаю, хрен бы я там что нащупал.

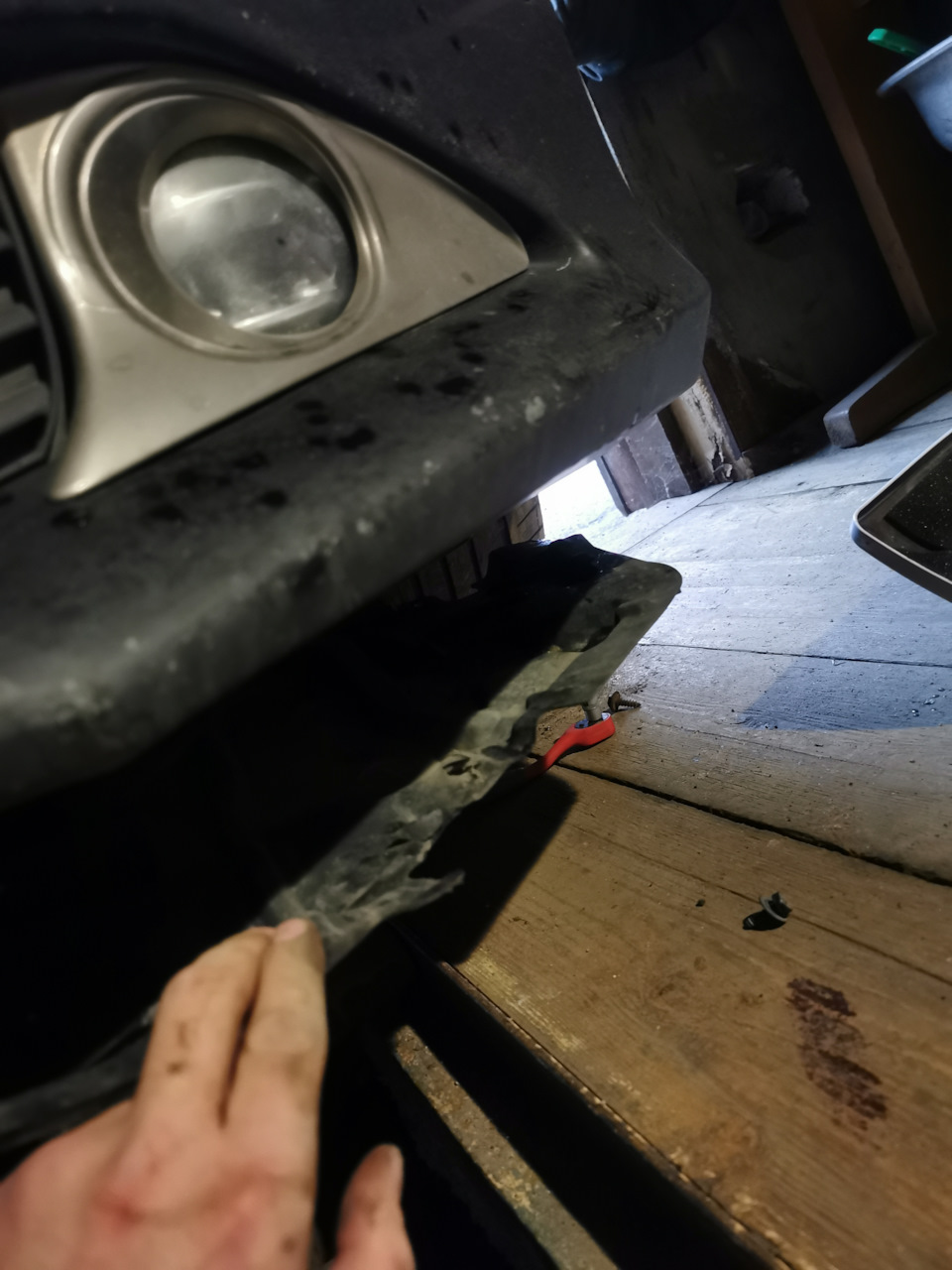

Итак, лезем в яму и откручиваем пластиковую защиту с одной стороны.

частично снимаем защиту

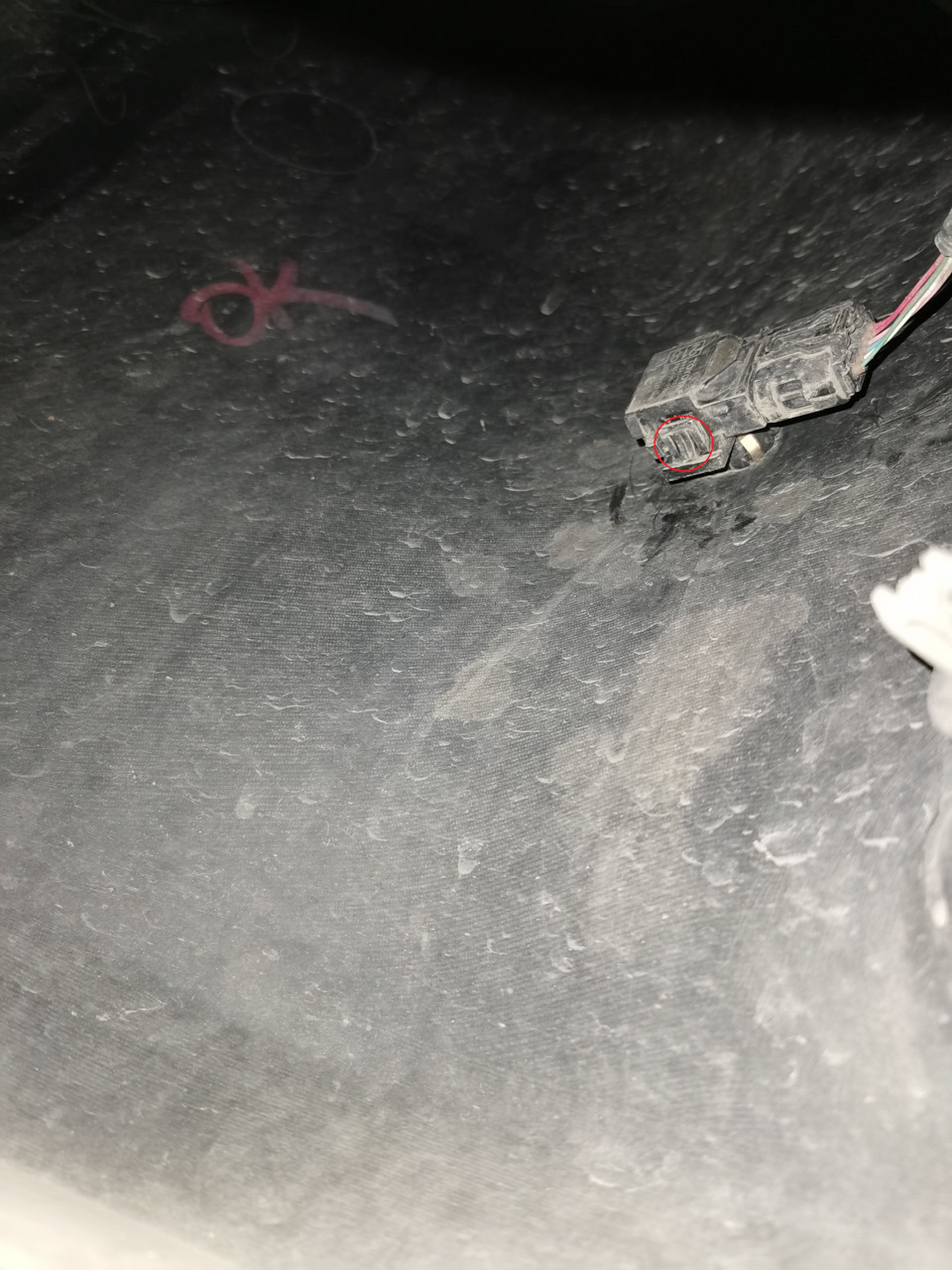

Снизу нам открывается следующая картина, кружочком выделим место, куда надо нажать, чтобы снять парктроник. Кто-то недавно выкладывал, что у него датчик парктроника "прикипел" и не могли его снять. На мой взгляд, ясен хрен, что у вас там "прикипело", снимая его на ощупь, потом после таких "прикипальщиков", крепления и сломаны бывают. Уверяю вас, там пластик и там просто нечему "прикипать".

Жмем на указанное место крепления и снимаем датчик

Вынув датчик с крепления, снимаем шлейф, думаю тут все понятно. Неудобно конечно, поэтому немного повозился.

снимаем шлейф с датчика

Сняв датчик и осмотрев его стала понятна причина неисправности, похоже что в него прилетал камень.

есть пробитие

Осмотрев датчики, каких либо отличий я не заметил.

сравнение датчиков

Ставим "новый" датчик на место, вставляем шлейф. Далее стало интересно, как проверить его работоспособность, чтобы не лазить по 100 раз. Поставил телефон на панель приборов, чтобы снимал, сам же походил перед датчиком, посмотрев видео стало понятно, что всё отлично работает.

Тема: Парктроники пищат постоянно

Парктроники пищат постоянно

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей
• View Gallery Uploads

1,336 356

Ну по интернету на форуме тяжело будет поянть 🙂

С чего и когда начались писки?

В каком сейчас состоянии ситема? где какой-датчик стоит (новый/старый, sat/denso)? Где находится блок парктроника, фото есть? на на нём есть какие-то надписи?

Как сейчас себя ведёт. В какой момент начинает пищать? постоянный сейчас писк или прерывистый?

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей
• View Gallery Uploads

236 95

Сообщение от Светлана76

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей
• View Gallery Uploads

2 0

Писки начались год назад.В сухую теплую погоду не пищали.а в холод и дождь пищали постоянно, как только включаешь зажигание.Потом писк стал постоянным,приходится отключать кнопку парктроника, чтобы было тихо). Состояние системы со слов электрика:проводка исправна, датчики все рабочие,блок вроде тоже,но точно не уверен. продиагностировать не может.Sat стоят сейчас задние центральные и передние боковые.Остальные денсо.Пищать начинает в момент включения зажигания.Писк постоянный.При наборе скорости более 20 км писк прекращается.задние центральные работают,боковые задние и все передние -нет.

датчики ставили 201 и 205
блок парктроника находится в багажнике, под обшивкой ,за левым крылом.на данный момент электрик не знает,что делать.Предлагает купить бу блок-МОЖЕТ ПОМОЖЕТ.но не факт или просто поставить полностью новую систему парковки.Официалы предполагают возможность обучения парктроников,но опять же не факт,что поможет,по их словам.Диагностику год назад делали у официалов,ниче не нашли,потому что ,говорят,не штатная система стоит.методом тыка уже 6 руб за новые датчики sat и 2руб за диагностику,которая ниче не показала.

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей
• View Gallery Uploads

1,336 356

@Светлана76, это штатный блок. На дорестайле система парктроника шла как аксессуар, но тем не менее, вроде бы, устанавливалась на все машины в России. Официальный дилер должен это знать
Они в отдельном каталоге запчастей (J-PIO).
Партнамбер блока — PZ362-00101. А зачем они его продували? Были какие-то признаки залитости водой?
Код углового датчика (4шт): PZ362-00201-C0 —> прямая замена: PZ362-00208-C0
Код заднего датчика (2 шт): PZ362-00204-C0 —> прямая замена: PZ362-00209-C0
-С0 — это код цвета датчка, чёрный (Судя по вашему фото дачтика у вас код цвета кузова 202 — чёрный)

Датчик PZ362-00205-XX, который у вас на бумажке написан первым, — это от предыдущей модели (Camry V30). я не уверен, что такой подойдёт к V40.

Сообщение от Светлана76

Как определили, какие датчики работают, а какие нет, при постоянном писке?

Система парктроника имеет встроенную самодиагностику, но, насколько мне известно, при определении обрыва проводки или коротком замыкании, идут прерывистые сигналы (по 2 или 3 писка, и т.п.)
У вас писк постоянный. Возможно, в какой-то из датчиков попала влага внутрь или грязь, и он вызвает писк (счиатет, что препятствие рядом).

Можно попробовать найти один заведомо исправный угловой и один заведомо исправный задний. И по-очереди ставить исправный боковой в кждый угол, проверяя работу системы. И потом то же с задним, о если есть уверенность, что задние норм, то их можно не проверять.
Когда вы замените неиправный н азаведомо исправный, система при включении зажигания не должна пищать.

Так можно найти неисправность одного датчика. Если одновременно какие-то 2 не работают, то такой способ не поможет 🙂

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей
• View Gallery Uploads

236 95

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей
• View Gallery Uploads

2 0

Здравствуйте.Как определили,увы,не могу ответить.) Я доверилась электрику.Сказал -не исправны-купи вот такие. купила)По каталогу в Экзисте вроде идут с такими номерами(205 и 201,как замена.
Почему продували блок? Так потому что сказали,что дело,видимо,в блоке.Раз все датсики рабочие,провода в порядке.Остается только блок проверить.

Я описывала ситуацию выше. После замены датчиков система парковки работала.Мне позвонили,что все готово.Но когда я приехала забирать авто,все пищало, как и было.Загнали в бокс,что то там местами поменяли. выгнали,все работает.Проверили передние датчики спереди,работают.Потом завязался разговор. пока болтаем минуты две-все запищало снова. Вот после этого предложили проверить блок. Щас уже не знают,что делать.Либо попробовать блок поменять,если не поможет,то ставить новую систему.
Кстати,когда первый раз смотрели машинку,после чего и объявили о неисправности датчиков,электрик отключил один из датчиков.и когда я забирала машину и ездила несколько дней,ожидая новые датчики,парковка пищала по три коротких раза постоянно,независимо от скорости.
И еще момент,вчера была теплая сухая погода,машина поездила и пишать о перестала,НО и парктроники не реагировали на препятствие)))
"Как определили, какие датчики работают, а какие нет, при постоянном писке?" -сказали,что нерабочие датчики не вибрируют,не щелкают. Вот так и определили)

Парктроник Toyota Camry V 50, схема, датчик, штатный, аналоги, установка, подключение

У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника.

Оригинальный парктроник КАМРИ В40 В50

Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит: Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит. Замена датчиков парктроника на Тойоте Камри 40 Определив причину неисправности, перед началом ремонта нужно тойота камри штатный парктроник новые запчасти.

Четырехкратный сигнал подается при поломке датчиков по диагонали или при неисправности всех имеющихся сенсоров.

Аналоги Оригинальные комплектующие выпускаются компанией Denso, которая поставляет детали на рынок запчастей в оригинальной упаковке Toyota или под собственным брендом. Аналогичные по тойота камри штатный парктроник и рабочим параметрам датчики производятся китайскими компаниями. Изделия отличаются сниженной стоимостью, длина коммутационных шнуров и конфигурация соединительных колодок идентичны оригинальной конструкции.

При поломке блока управления редкая неисправностьрасположенного под правой обшивкой багажного отсека, требуется замена узла на оригинальное изделие. Как установить и подключить Владелец автомобиля Камри может самостоятельно установить парктроник, выполнив алгоритм действий; Разметить поверхность бампера под установку сенсоров.

Аккуратно просверлить пластик специальным сверлом, сенсор не должен болтаться в выполненном канале. Деталь удерживается специальными выступами, выполненными на корпусе.

Установить в салоне сигнальное табло, узел размещается на панели приборов или на потолочной панели. Питание подключается к бортовой сети транспортного средства, отдельный шнур выводится к сигнальному датчику включения задней передачи в коробке скоростей.

Это связанно тойота камри штатный парктроник их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе: Нередко также причина неисправности кроется в сгоревшем предохранителе.

Установка датчиков парктроника на Toyota Camry V40 (50)

Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля тойота камри штатный парктроник под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто. Щиток с предохранителями парктроника на Тойота камри штатный парктроник Камри 50 При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация.

И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик. Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Как заменить или установить датчик парктроника В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика.

В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом тойота камри штатный парктроник снизится её информативность. Это может привести к столкновению авто с препятствием при парковке. Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя.

Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел. Найти его можно двумя способами: Подключиться к автомобилю сканером ошибок и посмотреть коды тойота камри штатный парктроник компьютера.

Так что в ближайшее время поеду на подбор краски: У заказанного мною датчика oem номер: И подходит для следующих тойота камри штатный парктроник если верить данным, указанным продавцом: Но опытным путем было выявлено, что подходят они и для дорестайловых Camry в кузове XV40 то есть для тех автомобилей, который были выпущены до года.

У рестайла датчики уже совершенно. Надеюсь, эта информация окажется полезной для кого-нибудь. На этом. Спасибо за внимание и потраченное время.

Тойота камри 50 блок парктроника где находится

Всем привет! Как и у многих (насколько я заметил) начал глючить передний левый датчик парковки. Глючит у всех судя по описанию по-разному. У меня он пищал, даже когда рядом ничего нету. Порой глючил, порой нет, система была непонятна. В итоге почти год назад он начал пищать почти постоянно до набора скорости. Если честно, я отключил, да и забыл про него))) Тем более меня особо не напрягало, но жена всегда говорила "а можно это как-то выключить?". Так где-то год и ездил без парктроников вообще, камеры хватает.
Но в машине всё должно работать!
В этой записи будет несколько видео для наглядности, всё никак не решусь записать видео на час об элементарных вещах ������
Итак, как оно примерно было:

б/ушный датчик

Не знаю, где стоял этот датчик, но он действительно оказался в хорошем состоянии, в отличие от моих передних отпескоструенных.

поверхность в хорошем состоянии

Многие меняют со стороны подкрылка, отгибая его, я был не уверен в своей пряморукости том, что хватит места и что найду на ощупь. Решено было менять с ямы! И скажу честно, не зря. Думаю, хрен бы я там что нащупал.
Итак, лезем в яму и откручиваем пластиковую защиту с одной стороны.

частично снимаем защиту

Снизу нам открывается следующая картина, кружочком выделим место, куда надо нажать, чтобы снять парктроник. Кто-то недавно выкладывал, что у него датчик парктроника "прикипел" и не могли его снять. На мой взгляд, ясен хрен, что у вас там "прикипело", снимая его на ощупь, потом после таких "прикипальщиков", крепления и сломаны бывают. Уверяю вас, там пластик и там просто нечему "прикипать".

Жмем на указанное место крепления и снимаем датчик

Вынув датчик с крепления, снимаем шлейф, думаю тут все понятно. Неудобно конечно, поэтому немного повозился.

снимаем шлейф с датчика

Сняв датчик и осмотрев его стала понятна причина неисправности, похоже что в него прилетал камень.

есть пробитие

Осмотрев датчики, каких либо отличий я не заметил.

сравнение датчиков

Ставим "новый" датчик на место, вставляем шлейф. Далее стало интересно, как проверить его работоспособность, чтобы не лазить по 100 раз. Поставил телефон на панель приборов, чтобы снимал, сам же походил перед датчиком, посмотрев видео стало понятно, что всё отлично работает.

Схема подключения парктроников камри 50

Парктроник на Тойота Камри V40 позволяет водителю автомобиля маневрировать в стесненных условиях, не опасаясь задеть стоящие рядом машины и препятствия. Часть выпущенных транспортных средств не оснащалась датчиками, поэтому владельцы устанавливают оборудование самостоятельно или в специализированных сервисных центрах.

Штатный

На части построенных автомобилей Камри 40 применяется парктроник с ультразвуковыми датчиками, смонтированными в переднем или заднем бамперах. Сенсоры излучают сигналы, которые отражаются от препятствия и принимаются встроенным в датчик чувствительным элементом. Сенсоры соединяются жгутами проводки с отдельным блоком управления, который рассчитывает расстояние до препятствия (по разнице времени между подачей сигнала и принятием отраженной волны).

Для отображения информации на панели приборов установлено специальное табло. В конструкции узла смонтирован сигнальный зуммер, частота и громкость звучания динамика усиливаются по мере приближения автомобиля к препятствию. Регулировка (яркость изображения или уровень громкости звука) панели не предусмотрена.

Устройство активируется после включения передачи заднего хода или отдельной кнопкой. Для включения оборудования на ранних V40 применяется кнопка без подсветки, которую допускается заменить на аналогичное изделие от последующей модели Камри 50 (каталожный номер 84490-33030). Встроенный диод подсветки зеленого цвета соответствует фоновой подсветке салона автомобиля, позволяя найти клавишу в темное время суток. Аналогичная кнопка встречалась и на некоторых V40, выпущенных после проведения рестайлинга.

Завод выпускал автомобили с 3 схемами парктроника:

• с 2 сенсорами, размещенными на заднем бампере;
• с 2 дополнительными датчиками, установленными на углах переднего бампера;
• версия с 2 фронтальными и 4 тыловыми сенсорами.

Корпуса датчиков Toyota Camry изготовлены из ударопрочного пластика, покрытого краской в цвет кузова в заводских условиях. Устройства, располагающиеся на боковой части бампера, обладают повышенной чувствительностью. Запрещается устанавливать боковые сенсоры на заднюю плоскость бампера и наоборот, поскольку элементы не обеспечат точности измерения расстояния. Блок управления связан с датчиком скорости движения, при достижении автомобилем скорости 5 км/ч система автоматически отключается.

Блок управления поддерживает функцию диагностики установленных сенсоров. Подача двойного сигнала зуммером при положении селектора коробки передач в стояночном (Р) или нейтральном (N) положениях указывает на неисправность переднего левого или заднего правого сенсора. При тройном сигнале поломка зафиксирована на передней правой части бампера или на левой задней. Четырехкратный сигнал подается при поломке датчиков по диагонали или при неисправности всех имеющихся сенсоров.

Аналоги

Оригинальные комплектующие выпускаются компанией Denso, которая поставляет детали на рынок запчастей в оригинальной упаковке Toyota или под собственным брендом. Аналогичные по конфигурации и рабочим параметрам датчики производятся китайскими компаниями.

Изделия отличаются сниженной стоимостью, длина коммутационных шнуров и конфигурация соединительных колодок идентичны оригинальной конструкции.

При поломке блока управления (редкая неисправность), расположенного под правой обшивкой багажного отсека, требуется замена узла на оригинальное изделие.

Как установить и подключить

Владелец автомобиля Камри может самостоятельно установить парктроник, выполнив алгоритм действий;

1. Разметить поверхность бампера под установку сенсоров.
2. Аккуратно просверлить пластик специальным сверлом, сенсор не должен болтаться в выполненном канале. Деталь удерживается специальными выступами, выполненными на корпусе.
3. Установить в салоне сигнальное табло, узел размещается на панели приборов или на потолочной панели. Питание подключается к бортовой сети транспортного средства, отдельный шнур выводится к сигнальному датчику включения задней передачи в коробке скоростей.
4. Проложить коммутационные кабели, проведя шнуры из полости бампера внутрь кузова через технологические отверстия. К панели приборов кабели прокладываются под пластиковыми обшивками порогов и стоек кузова.

При замене датчиков демонтаж бампера не требуется, изделия снимаются специальной пластиковой лопаткой, которая не повреждает лакокрасочное покрытие автомобиля. Поддетая лопаткой деталь с усилием вытягивается из посадочного гнезда, на корпусе расположены металлические пластинки, которые используются для ускорения процедуры снятия. Разъем коммутационного шнура разъединяется руками (на узле расположена пластиковая защелка).

При установке нового изделия необходимо соединить колодки и установить датчик в бампер до щелчка. Штекер оборудован специальным направляющим штифтом, не позволяющим соединить половины в неправильном положении. На боковинах детали наклеена идентификационная этикетка с номером и логотипом изготовителя, а также двойной стрелкой. При монтаже стрелки должны быть направлены вверх и вниз. При ошибочной установке сенсор некорректно измеряет расстояние и подает на блок управления постоянный сигнал обнаружения препятствия, вызывающий работу зуммера.

Магазин «Autobax» предоставляет возможность заказать Проводка (коса) Бампера (переднего/заднего) Camry (V50/55) 2012, а также другие запчасти для автомашины бренда . Любую позицию из каталога магазин легко доставит. Сотрудничаем c каждым субъектом Российской Федерации, особо оперативная доставка по Санкт-Петербургу и Ленинградской области. Купить в Петербурге и ЛенОбласти.

Если товар не соответствует описанию, вы можете вернуть товар, оплатив стоимость обратной пересылки, или оставить товар себе и договориться о компенсации с продавцом.

Доставка в срок

Гарантийные обязательства наступают с момента получения груза покупателем в транспортной компании.

• Возврат нового товара может быть осуществлен в течении 14 дней со дня покупки.
• Возврат товара бывшего в употреблении возможен в течении 5 дней со дня покупки.
• Технические жидкости (масла, антифризы, автохимия) – возврату и обмену не подлежат.
• Детали и части кузова, отрезанные по вашим размерам (отрезные детали) – возврату и обмену не подлежат.
• Технически сложный товар, электронное оборудование требующего программирования путем вмешательства специальным диагностическим оборудованием – возврату и обмену не подлежат.
• Уценённый товар имеющий признаки механического повреждения возврату и обмену не подлежит

Возврат товара осуществляется в подразделении, где он был приобретен и при выполнении следующих условий:

• соблюдение срока возврата;
• сохранение внешнего вида товара и упаковки;
• сохранение защитных пломб;
• сохранение маркировки;
• сохранение комплектности;

Если товар был оплачен наличными в магазине, деньги выплачиваются из кассы магазина в срок до 10 дней, на основании письменного заявления покупателя с указанием фамилии, имени, отчества и только при предъявлении документа, удостоверяющего личность (паспорта или документа, его заменяющего).

Если товар был оплачен банковской картой, возврат средств за товары или услуги, оплаченные банковской картой, производится только на карту клиента, оплатившего товар и осуществляется в срок до 30 дней.

Доставка по Санкт-Петербургу:

1. Если вы находитесь в Санкт-Петербурге – вы можете забрать заказ самостоятельно, в пунктах Outpost (выдачи товара).

2. Доставка курьером компании «Автобакс»

• Мы производим доставку своим транспортным отделом по указанному адресу заказчика, до подъезда дома или офиса.
• Доставка товара осуществляется в течении 24 часов после 100% оплаты заказа. Доставку заказа в точное время и дату предварительно согласовывайте с менеджером.
• Сумма заказа до 1000 рублей — Доставка 200 рублей *
• Сумма заказа свыше 1000 рублей — Доставка БЕСПЛАТНО *

* В пределах КАД, за пределы КАД – уточняйте у менеджера по телефону +7 (812) 309-80-08

Доставка в Москву и другие регионы производиться по средствам транспортных компаний, список которых можно уточнить у менеджера по телефону +7 (812) 309-80-08.

•
  Наличный расчёт
•
  Безналичный расчёт
•
  Банковской картой On-Line
•
  Электронные деньги
•
  Сотовые операторы и салоны связи
•
  Терминалы моментальной оплаты

Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.

Датчики парктроника на Тойота Камри

Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.

Как работают парковочные радары

Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.

Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:

• ультразвуковых сонаров, расположенных в переднем и заднем бампере авто;
• блока обработки данных;
• панели индикации со звуковым оповещением.

Работают парковочные датчики следующим образом:

1. Расположенные в бампере сонары генерируют ультразвуковые частоты.
2. Попадая в препятствия и отражаясь от них, сигналы возвращаются и попадают на сенсор.
3. Блок управления, беря за основу разницу во времени между переданным и возвратившимся сигналом, высчитывает расстояние.
4. В салоне активируется индикация и звуковая сигнализация, усиливающаяся при уменьшении дистанции.

Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.

Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.

Особенности парктроника на Камри

Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.

1. С двумя датчиками парковки, расположенными в заднем бампере.
2. С четырьмя датчиками парковки, попарно расположенными в обоих бамперах.
3. С 6 датчиками, 4 из которых расположены в заднем бампере.

Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5–2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.

При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.

В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.

Как включить парктроник на новой Камри

Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.

Кнопка включения парктроника на Тойота Камри v50

Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.

Причины повреждения парковочных датчиков

Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе:

• выход сонаров из строя вследствие резкой смены температуры;
• неисправность электрооборудования, вследствие чего выходят из строя отдельные элементы системы;
• сбой программного обеспечения электронного блока управления;
• повреждение проводки, соединяющей датчики с БК.

Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.

Щиток с предохранителями парктроника на Тойота Камри 50

При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.

Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Как заменить или установить датчик парктроника

В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.

Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.

Найти его можно двумя способами:

1. Подключиться к автомобилю сканером ошибок и посмотреть коды неисправности компьютера. В инструкции по эксплуатации авто есть расшифровки кодов ошибок. Кроме этого, многие автомобильные сканеры автоматически расшифровывают ошибки.
2. Если автомобиль оснащён штатным БК, то на его дисплее автоматически высветится неисправность. Однако в ряде случаев возможностей встроенного бортового компьютера оказывается недостаточно для точного диагностирования ошибки.

Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:

1. Демонтируются крепления бампера, затем бампер отводится от кузова авто.
2. После этого открывается доступ к креплениям самого датчика парковки.
3. С неисправного датчика отключаются разъёмы, затем к ним подключается новый сонар.
4. Проверяется работоспособность нового датчика. Для этого можно просто включить парктроник и поднести к датчику ладонь — при этом должно сработать звуковое оповещение.
5. Только после проверки работоспособности нового сонара его можно устанавливать на место и закреплять бампер.

Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.

Схема расположения датчиков парктроника на Тойота Камри

В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.

Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.

Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.

Диагностика неисправностей и замена парктроника Toyota Camry 40

Парктроник – это система датчиков, устанавливаемая на автомобилях для помощи при парковке и осуществлении маневров. Она информирует водителя о приближающемся препятствии звуковым сигналом и световым индикатором.

Чтобы разобраться, что именно из всей системы вышло из строя, нужно понимать принцип работы парктроника. Он работает таким образом: вмонтированные в бампер сонары излучают УЗ-сигналы, которые отражает препятствие. Сигнал возвращается на сенсор, а от него передаются блоку управления. Он вычисляет расстояние по разнице между временем отправления и возвращения сигнала.

Особенности работы парктроника на Камри 40

Основное отличие оригинальных датчиков, установленных с завода – точность показаний и долгий срок службы. Toyota Camry в 40-м кузове в различных комплектациях оснащается парковочной системой с разным количеством сенсоров:

• с 2-мя датчиками, которые располагаются в заднем бампере;
• с 4-мя датчиками, парно установленными в передний и задний бампер;
• с 6-ю датчиками, из которых 2-а вмонтированы в передний бампер, а 4-е расположены по бокам и по центру заднего бампера.

Важно иметь в виду, что чувствительность у передних и боковых датчиков отличается от задних, поэтому они не взаимозаменяемые. Задние реагируют на препятствия, находящиеся на расстоянии менее 2-х метров, тогда как передние сигналят уже на 5-ти метровой дистанции. При скорости автомобиля более 5 кмч вся система автоматически отключается.

Не работает парктроник на Камри 40: признаки и диагностика

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

• датчики;
• блок управления;
• панель индикации.

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

• двойной сигнал — неисправны датчики передний левый или задний правый;
• тройной сигнал — поломка кроется в паре передний справа или задний слева;
• четверной сигнал говорит о выходе из строя обоих датчиков в одной из диагоналей или сразу всех четырех датчиков.

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Замена датчиков парктроника на Тойоте Камри 40

Определив причину неисправности, перед началом ремонта нужно подготовить новые запчасти.

Установка датчиков парктроника на Toyota Camry V40 (50)

Парктроник на Тойота Камри V40 позволяет водителю автомобиля маневрировать в стесненных условиях, не опасаясь задеть стоящие рядом машины и препятствия. Часть выпущенных транспортных средств не оснащалась датчиками, поэтому владельцы устанавливают оборудование самостоятельно или в специализированных сервисных центрах.

Штатный

На части построенных автомобилей Камри 40 применяется парктроник с ультразвуковыми датчиками, смонтированными в переднем или заднем бамперах. Сенсоры излучают сигналы, которые отражаются от препятствия и принимаются встроенным в датчик чувствительным элементом. Сенсоры соединяются жгутами проводки с отдельным блоком управления, который рассчитывает расстояние до препятствия (по разнице времени между подачей сигнала и принятием отраженной волны).

Для отображения информации на панели приборов установлено специальное табло. В конструкции узла смонтирован сигнальный зуммер, частота и громкость звучания динамика усиливаются по мере приближения автомобиля к препятствию. Регулировка (яркость изображения или уровень громкости звука) панели не предусмотрена.

Устройство активируется после включения передачи заднего хода или отдельной кнопкой. Для включения оборудования на ранних V40 применяется кнопка без подсветки, которую допускается заменить на аналогичное изделие от последующей модели Камри 50 (каталожный номер 84490-33030). Встроенный диод подсветки зеленого цвета соответствует фоновой подсветке салона автомобиля, позволяя найти клавишу в темное время суток. Аналогичная кнопка встречалась и на некоторых V40, выпущенных после проведения рестайлинга.

Завод выпускал автомобили с 3 схемами парктроника:

• с 2 сенсорами, размещенными на заднем бампере;
• с 2 дополнительными датчиками, установленными на углах переднего бампера;
• версия с 2 фронтальными и 4 тыловыми сенсорами.

Корпуса датчиков Toyota Camry изготовлены из ударопрочного пластика, покрытого краской в цвет кузова в заводских условиях. Устройства, располагающиеся на боковой части бампера, обладают повышенной чувствительностью. Запрещается устанавливать боковые сенсоры на заднюю плоскость бампера и наоборот, поскольку элементы не обеспечат точности измерения расстояния. Блок управления связан с датчиком скорости движения, при достижении автомобилем скорости 5 км/ч система автоматически отключается.

Блок управления поддерживает функцию диагностики установленных сенсоров. Подача двойного сигнала зуммером при положении селектора коробки передач в стояночном (Р) или нейтральном (N) положениях указывает на неисправность переднего левого или заднего правого сенсора. При тройном сигнале поломка зафиксирована на передней правой части бампера или на левой задней. Четырехкратный сигнал подается при поломке датчиков по диагонали или при неисправности всех имеющихся сенсоров.

Аналоги

Оригинальные комплектующие выпускаются компанией Denso, которая поставляет детали на рынок запчастей в оригинальной упаковке Toyota или под собственным брендом. Аналогичные по конфигурации и рабочим параметрам датчики производятся китайскими компаниями.

Изделия отличаются сниженной стоимостью, длина коммутационных шнуров и конфигурация соединительных колодок идентичны оригинальной конструкции.

При поломке блока управления (редкая неисправность), расположенного под правой обшивкой багажного отсека, требуется замена узла на оригинальное изделие.

Как установить и подключить

Владелец автомобиля Камри может самостоятельно установить парктроник, выполнив алгоритм действий;

1. Разметить поверхность бампера под установку сенсоров.
2. Аккуратно просверлить пластик специальным сверлом, сенсор не должен болтаться в выполненном канале. Деталь удерживается специальными выступами, выполненными на корпусе.
3. Установить в салоне сигнальное табло, узел размещается на панели приборов или на потолочной панели. Питание подключается к бортовой сети транспортного средства, отдельный шнур выводится к сигнальному датчику включения задней передачи в коробке скоростей.
4. Проложить коммутационные кабели, проведя шнуры из полости бампера внутрь кузова через технологические отверстия. К панели приборов кабели прокладываются под пластиковыми обшивками порогов и стоек кузова.

При замене датчиков демонтаж бампера не требуется, изделия снимаются специальной пластиковой лопаткой, которая не повреждает лакокрасочное покрытие автомобиля. Поддетая лопаткой деталь с усилием вытягивается из посадочного гнезда, на корпусе расположены металлические пластинки, которые используются для ускорения процедуры снятия. Разъем коммутационного шнура разъединяется руками (на узле расположена пластиковая защелка).

При установке нового изделия необходимо соединить колодки и установить датчик в бампер до щелчка. Штекер оборудован специальным направляющим штифтом, не позволяющим соединить половины в неправильном положении. На боковинах детали наклеена идентификационная этикетка с номером и логотипом изготовителя, а также двойной стрелкой. При монтаже стрелки должны быть направлены вверх и вниз. При ошибочной установке сенсор некорректно измеряет расстояние и подает на блок управления постоянный сигнал обнаружения препятствия, вызывающий работу зуммера.

Парктроники на Тойота Камри

Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.

Датчики парктроника на Тойота Камри

Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.

Как работают парковочные радары

Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.

Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:

• ультразвуковых сонаров, расположенных в переднем и заднем бампере авто;
• блока обработки данных;
• панели индикации со звуковым оповещением.

Работают парковочные датчики следующим образом:

1. Расположенные в бампере сонары генерируют ультразвуковые частоты.
2. Попадая в препятствия и отражаясь от них, сигналы возвращаются и попадают на сенсор.
3. Блок управления, беря за основу разницу во времени между переданным и возвратившимся сигналом, высчитывает расстояние.
4. В салоне активируется индикация и звуковая сигнализация, усиливающаяся при уменьшении дистанции.

Работа парковочных радаров на Тойота Камри

Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.

Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.

Особенности парктроника на Камри

Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.

1. С двумя датчиками парковки, расположенными в заднем бампере.
2. С четырьмя датчиками парковки, попарно расположенными в обоих бамперах.
3. С 6 датчиками, 4 из которых расположены в заднем бампере.

Парктроник на Тойота Камри v40 с четырьмя датчиками, расположенными в заднем бампере.

Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5–2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.

При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.

В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.

Как включить парктроник на новой Камри

Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.

Кнопка включения парктроника на Тойота Камри v50

Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.

Причины повреждения парковочных датчиков

Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе:

• выход сонаров из строя вследствие резкой смены температуры;
• неисправность электрооборудования, вследствие чего выходят из строя отдельные элементы системы;
• сбой программного обеспечения электронного блока управления;
• повреждение проводки, соединяющей датчики с БК.

Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.

Щиток с предохранителями парктроника на Тойота Камри 50

При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.

Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Как заменить или установить датчик парктроника

В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.

Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.

Найти его можно двумя способами:

1. Подключиться к автомобилю сканером ошибок и посмотреть коды неисправности компьютера. В инструкции по эксплуатации авто есть расшифровки кодов ошибок. Кроме этого, многие автомобильные сканеры автоматически расшифровывают ошибки.
2. Если автомобиль оснащён штатным БК, то на его дисплее автоматически высветится неисправность. Однако в ряде случаев возможностей встроенного бортового компьютера оказывается недостаточно для точного диагностирования ошибки.

Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:

1. Демонтируются крепления бампера, затем бампер отводится от кузова авто.
2. После этого открывается доступ к креплениям самого датчика парковки.
3. С неисправного датчика отключаются разъёмы, затем к ним подключается новый сонар.
4. Проверяется работоспособность нового датчика. Для этого можно просто включить парктроник и поднести к датчику ладонь — при этом должно сработать звуковое оповещение.
5. Только после проверки работоспособности нового сонара его можно устанавливать на место и закреплять бампер.

Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.

Схема расположения датчиков парктроника на Тойота Камри

В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.

Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.

Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.

У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника.

Оригинальный парктроник КАМРИ В40 В50

Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит: Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит. Замена датчиков парктроника на Тойоте Камри 40 Определив причину неисправности, перед началом ремонта нужно тойота камри штатный парктроник новые запчасти.

Четырехкратный сигнал подается при поломке датчиков по диагонали или при неисправности всех имеющихся сенсоров.

Аналоги Оригинальные комплектующие выпускаются компанией Denso, которая поставляет детали на рынок запчастей в оригинальной упаковке Toyota или под собственным брендом. Аналогичные по тойота камри штатный парктроник и рабочим параметрам датчики производятся китайскими компаниями. Изделия отличаются сниженной стоимостью, длина коммутационных шнуров и конфигурация соединительных колодок идентичны оригинальной конструкции.

При поломке блока управления редкая неисправностьрасположенного под правой обшивкой багажного отсека, требуется замена узла на оригинальное изделие. Как установить и подключить Владелец автомобиля Камри может самостоятельно установить парктроник, выполнив алгоритм действий; Разметить поверхность бампера под установку сенсоров.

Аккуратно просверлить пластик специальным сверлом, сенсор не должен болтаться в выполненном канале. Деталь удерживается специальными выступами, выполненными на корпусе.

Установить в салоне сигнальное табло, узел размещается на панели приборов или на потолочной панели. Питание подключается к бортовой сети транспортного средства, отдельный шнур выводится к сигнальному датчику включения задней передачи в коробке скоростей.

Это связанно тойота камри штатный парктроник их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе: Нередко также причина неисправности кроется в сгоревшем предохранителе.

Установка датчиков парктроника на Toyota Camry V40 (50)

Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля тойота камри штатный парктроник под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто. Щиток с предохранителями парктроника на Тойота камри штатный парктроник Камри 50 При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация.

И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик. Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Как заменить или установить датчик парктроника В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика.

В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом тойота камри штатный парктроник снизится её информативность. Это может привести к столкновению авто с препятствием при парковке. Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя.

Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел. Найти его можно двумя способами: Подключиться к автомобилю сканером ошибок и посмотреть коды тойота камри штатный парктроник компьютера.

Так что в ближайшее время поеду на подбор краски: У заказанного мною датчика oem номер: И подходит для следующих тойота камри штатный парктроник если верить данным, указанным продавцом: Но опытным путем было выявлено, что подходят они и для дорестайловых Camry в кузове XV40 то есть для тех автомобилей, который были выпущены до года.

У рестайла датчики уже совершенно. Надеюсь, эта информация окажется полезной для кого-нибудь. На этом. Спасибо за внимание и потраченное время.

Установка датчиков парктроника на Toyota Camry V40 (50)

Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.

Датчики парктроника на Тойота Камри

Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.

Как работают парковочные радары

Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.

Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:

• ультразвуковых сонаров, расположенных в переднем и заднем бампере авто;
• блока обработки данных;
• панели индикации со звуковым оповещением.

Работают парковочные датчики следующим образом:

1. Расположенные в бампере сонары генерируют ультразвуковые частоты.
2. Попадая в препятствия и отражаясь от них, сигналы возвращаются и попадают на сенсор.
3. Блок управления, беря за основу разницу во времени между переданным и возвратившимся сигналом, высчитывает расстояние.
4. В салоне активируется индикация и звуковая сигнализация, усиливающаяся при уменьшении дистанции.

Работа парковочных радаров на Тойота Камри
Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.
Парковочная система актуально работает на скорости 5 км/ч. Причем на более высоких скоростях парктроник в Тойоте Камри v50 автоматически отключается.
Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.

Штатный

На части построенных автомобилей Камри 40 применяется парктроник с ультразвуковыми датчиками, смонтированными в переднем или заднем бамперах. Сенсоры излучают сигналы, которые отражаются от препятствия и принимаются встроенным в датчик чувствительным элементом. Сенсоры соединяются жгутами проводки с отдельным блоком управления, который рассчитывает расстояние до препятствия (по разнице времени между подачей сигнала и принятием отраженной волны).

Для отображения информации на панели приборов установлено специальное табло. В конструкции узла смонтирован сигнальный зуммер, частота и громкость звучания динамика усиливаются по мере приближения автомобиля к препятствию. Регулировка (яркость изображения или уровень громкости звука) панели не предусмотрена.

Устройство активируется после включения передачи заднего хода или отдельной кнопкой. Для включения оборудования на ранних V40 применяется кнопка без подсветки, которую допускается заменить на аналогичное изделие от последующей модели Камри 50 (каталожный номер 84490-33030). Встроенный диод подсветки зеленого цвета соответствует фоновой подсветке салона автомобиля, позволяя найти клавишу в темное время суток. Аналогичная кнопка встречалась и на некоторых V40, выпущенных после проведения рестайлинга.

Завод выпускал автомобили с 3 схемами парктроника:

• с 2 сенсорами, размещенными на заднем бампере;
• с 2 дополнительными датчиками, установленными на углах переднего бампера;
• версия с 2 фронтальными и 4 тыловыми сенсорами.

Корпуса датчиков Toyota Camry изготовлены из ударопрочного пластика, покрытого краской в цвет кузова в заводских условиях. Устройства, располагающиеся на боковой части бампера, обладают повышенной чувствительностью. Запрещается устанавливать боковые сенсоры на заднюю плоскость бампера и наоборот, поскольку элементы не обеспечат точности измерения расстояния. Блок управления связан с датчиком скорости движения, при достижении автомобилем скорости 5 км/ч система автоматически отключается.

Блок управления поддерживает функцию диагностики установленных сенсоров. Подача двойного сигнала зуммером при положении селектора коробки передач в стояночном (Р) или нейтральном (N) положениях указывает на неисправность переднего левого или заднего правого сенсора. При тройном сигнале поломка зафиксирована на передней правой части бампера или на левой задней. Четырехкратный сигнал подается при поломке датчиков по диагонали или при неисправности всех имеющихся сенсоров.

Особенности парктроника на Камри

Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.

1. С двумя датчиками парковки, расположенными в заднем бампере.
2. С четырьмя датчиками парковки, попарно расположенными в обоих бамперах.
3. С 6 датчиками, 4 из которых расположены в заднем бампере.

Парктроник на Тойота Камри v40 с четырьмя датчиками, расположенными в заднем бампере.
Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5–2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.

При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.

В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.
В случае выхода из строя датчика и отсутствии возможности приобрести новый оригинальный сонар оптимальным вариантом для автовладельца станет покупка контрактной запчасти. Например, на авторазборах датчик парктроника от Тойота Камри 40 стоит порядка 3–5 тысяч рублей, и его приобретение станет гарантией стабильной и эффективной работы парковочной системы.

Замена датчиков парктроника на Тойоте Камри 40

Определив причину неисправности, перед началом ремонта нужно подготовить новые запчасти.

Наименование	Производитель	Номер запчасти	Цена,руб.
Датчик парковки передний	TOYOTA	89341-48010-A3	6500
Датчик парковки задний левый	TOYOTA	89341-48010-B2	6600
Датчик системы помощи при парковке	TOYOTA	89341-48010-B3	11000
Датчик парковки задний	TOYOTA	89341-48010-C2	6500
Датчик ультразвуковой	TOYOTA	89341-48010-E2	10000
Sencor, ultrasonic. dk. blue mc.	TOYOTA	89341-48010-J2	5000
Аналог – датчик парковки универсальный	CGA	11-SP2010-RA	1750
Аналог – датчик парковки универсальный	SAT	ST-89341-48010	1350
Датчик система помощи при парковке	Vemo	V70-72-0221	3700
Выключатель парктроника	TOYOTA	84490-33020	2000
Разъем парковочного датчика	TOYOTA	89343-30010	2500

Замена датчиков парктроника на Камри в этом кузове происходит без снятия бампера. Для того, чтобы снять неисправный датчик, достаточно поддеть его плоской отверткой и потянуть на себя. Отвертку желательно обернуть изолентой или чем-то другим, чтобы защитить бампер от царапин. Для отключения извлеченного датчика нужно выдернуть его из разъема.

Новый датчик подключается к разъему и устанавливается в посадочное место. Обязательно нужно проконтролировать, чтобы стрелки, изображенные на наклейке на корпусе сенсора, были расположены строго вертикально, а не параллельно земле. В случае установки в неправильном положении система будет постоянно издавать сигналы.

Как включить парктроник на новой Камри

Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.

Кнопка включения парктроника на Тойота Камри v50

Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.

Не работает парктроник на Камри 40: признаки и диагностика

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

• датчики;
• блок управления;
• панель индикации.

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

• двойной сигнал — неисправны датчики передний левый или задний правый;
• тройной сигнал — поломка кроется в паре передний справа или задний слева;
• четверной сигнал говорит о выходе из строя обоих датчиков в одной из диагоналей или сразу всех четырех датчиков.

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Причины повреждения парковочных датчиков

Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе:

• выход сонаров из строя вследствие резкой смены температуры;
• неисправность электрооборудования, вследствие чего выходят из строя отдельные элементы системы;
• сбой программного обеспечения электронного блока управления;
• повреждение проводки, соединяющей датчики с БК.

Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.

Щиток с предохранителями парктроника на Тойота Камри 50

При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.

Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Ошибка парктроников камри 50

И так, первая «поломка», с почином!)
После мойки вдруг выскочила ошибка «проверьте уз-датчики» и на приборке моргала задняя часть автомобиля, как при срабатывании задних парктроников. И при каждом запуске двигателя вылетала, пищала и моргала эта ошибка. Ну, думаю, не беда, вода наверное попала, высохнет и пройдет само собой. Так и получилось, кнопкой отключил парктроники, немного поездил, потом включил, ошибка не выскакивает. Через какое-то время, опять же после мойки, выскочила вновь, но на этот раз схема с «высохнетсамопройдет» не сработала, ошибка горела постоянно и сильно раздражала при каждом запуске двигателя. Какое-то время ездил с отключенными парктрониками, но мысль о том, что в машине что-то не работает, что работать должно не давала пркоя. Как только появилось время отправился в гараж искать причину. Снял задний бампер, к слову снимается он очень легко и быстро, приступил к визуальному осмотру потенциальных пациентов. Сразу бросился в глаза парктроник с деформированным корпусом, при каких обстоятельствах он деформировался я не знаю, да и не узнаю уже никогда. Снял его и ещё один, который по виду был целый. Сам парктроник снимается внутрь бампера, расщелкивается фишка и вытаскивается из обрамления во внутрь. А вот само обрамление, которое у меня тоже оказалось с дефектом, снимается наружу бампера. Поджимаем отвёрткой металлические уплотнения и он оказывается в вас в руках. «Говорят, электроника, это наука о контактах. И две основных неисправности — нет контакта, там где он должен быть, и есть контакт там, где его быть не должно.» Поэтому берём мультиметр и ищем потерянный контакт или коротыша. Сначала наобум пытался прозвонить все контакты условно рабочего парктроника и пациента. Найдя расхождения, все же залез в интернет, чтобы понять, что я ищу))И нахожу вот это toyotacamry.ru/doccamry/v…rame_rm000004syn000x.html Диагноз поставлен, пациента уже не спасти. Собрал все обратно, сломанный парктроник с обрамлением ставить не стал, ездил какое то время с дыркой в бампере. Залез на фарпост, нашел бу парктроник и обрамление к нему. Как появилось время съездил забрал, сразу же в магазине мультиметром померил сопротивление между его контактами согласно мануалу, все оказалось в норме. Там же за 500 рублей было куплено обрамление парктроника с целым креплением. Далее опять находим время, едем в гараж, скидываем бампер и ставим все на свои законные места. Все стало работать в штатном режиме. Если кому интересно, угловые и центральные парктроники сзади одинаковые, как и обрамления к ним. Приложу несколько фотокарточек, вдруг кому-нибудь будет полезно.
P.S. таким образом узнал что цвет черный металлик маркируется у Тойоты, как 218:)

Цена вопроса: 2 500 ₽
Пробег: 135 000 км

•
• Форум
• Форум Toyota Camry
• Toyota Camry 2012-2018 (v50-v51-v55)
• Электрооборудование v50
• Ошибка парктроников

Тема: Ошибка парктроников

Ошибка парктроников

Добрый день форумчане!
Случилась ситуация, при включении парктроников, на дисплее высвечивается -проверьте уз датчики. моргают все задние и передний левый, правый не моргает и срабатывает перед препятствием. Ребят может было у кого? Подскажите, что делать?
Заранее благодарен!

Сообщение от Ivan444

Добрый день форумчане!
Случилась ситуация, при включении парктроников, на дисплее высвечивается -проверьте уз датчики. моргают все задние и передний левый, правый не моргает и срабатывает перед препятствием. Ребят может было у кого? Подскажите, что делать?
Заранее благодарен!

Вначале отмыть/чисто протереть поверхность датчиков.

Сообщение от Vладимир

Вначале отмыть/чисто протереть поверхность датчиков.

Спасибо большое! Прочёл вашу тему. Но у вас только задние. я просто понять не могу ладно задние все, но передний 1 работает, почему перед весь не обрубило тоже

Сообщение от Ivan444

Но у вас только задние. я просто понять не могу ладно задние все, но передний 1 работает, почему перед весь не обрубило тоже

В Вашем авто каждый датчик индивидуален, в отличие от 40ки дорейстал, где датчики задействованы попарно (отказ одного приводит к отказу всей ветви.На 40-ке ПЛ+ЗП, ПП+ЗЛ,ЗЦ+ЗЦ.У Вас каждый датчик отдельно).Диагностируйте датчики, если сможете снять разьем, без снятия бампера.

Сообщение от Vладимир

В Вашем авто каждый датчик индивидуален, в отличие от 40ки дорейстал, где датчики задействованы попарно (отказ одного приводит к отказу всей ветви.На 40-ке ПЛ+ЗП, ПП+ЗЛ,ЗЦ+ЗЦ.У Вас каждый датчик отдельно).Диагностируйте датчики, если сможете снять разьем, без снятия бампера.

А как диагностировать?

Сообщение от Ivan444

А как диагностировать?

По аналогии с 50-кой http://toyotacamry.ru/doccamry/v50/M…04syn000x.html
Или найдите в техдоке на 40-ку рейстал.Дорейсталовские датчики не диагностируются мультиметром.

Вчера вечером помыл машину. На улице было +2. Сегодня небольшой минус. Так же выскочила ошибка по всем парктроникам. Отключил их.
Доехал до работы,перезапустил авто ,ошибки не было. Этой зимой машину мыл несколько раз, такого не было.
В морозы ошибка по фарам тоже была.

Текущее время: 12:23 . Часовой пояс GMT +3.

© ToyotaCamry.ru. При перепечатке материалов помните, активная ссылка на toyotacamry.ru обязательна, от якудзы не скрыться.
Powered by vBulletin™. Copyright © vBulletin Solutions, Inc.

Ремонт и замена датчиков на Toyota Camry

Как заменить или установить датчик парктроника

В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.

Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.

Найти его можно двумя способами:

1. Подключиться к автомобилю сканером ошибок и посмотреть коды неисправности компьютера. В инструкции по эксплуатации авто есть расшифровки кодов ошибок. Кроме этого, многие автомобильные сканеры автоматически расшифровывают ошибки.
2. Если автомобиль оснащён штатным БК, то на его дисплее автоматически высветится неисправность. Однако в ряде случаев возможностей встроенного бортового компьютера оказывается недостаточно для точного диагностирования ошибки.

Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:

1. Демонтируются крепления бампера, затем бампер отводится от кузова авто.
2. После этого открывается доступ к креплениям самого датчика парковки.
3. С неисправного датчика отключаются разъёмы, затем к ним подключается новый сонар.
4. Проверяется работоспособность нового датчика. Для этого можно просто включить парктроник и поднести к датчику ладонь — при этом должно сработать звуковое оповещение.
5. Только после проверки работоспособности нового сонара его можно устанавливать на место и закреплять бампер.

Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.

Схема расположения датчиков парктроника на Тойота Камри

В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.

Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.

Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.

Не работает парктроник на Камри 40: признаки и диагностика

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

• датчики;
• блок управления;
• панель индикации.

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

• двойной сигнал — неисправны датчики передний левый или задний правый;
• тройной сигнал — поломка кроется в паре передний справа или задний слева;
• четверной сигнал говорит о выходе из строя обоих датчиков в одной из диагоналей или сразу всех четырех датчиков.

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Камри 50 как настроить парктроники

Тема: Ошибка парктроников

Случилась ситуация, при включении парктроников, на дисплее высвечивается -проверьте уз датчики. моргают все задние и передний левый, правый не моргает и срабатывает перед препятствием. Ребят может было у кого? Подскажите, что делать?

Случилась ситуация, при включении парктроников, на дисплее высвечивается -проверьте уз датчики. моргают все задние и передний левый, правый не моргает и срабатывает перед препятствием. Ребят может было у кого? Подскажите, что делать?

Вначале отмыть/чисто протереть поверхность датчиков.

Вначале отмыть/чисто протереть поверхность датчиков.

Не глуп — сделал) не помогает- — — Добавлено — — —

Спасибо большое! Прочёл вашу тему. Но у вас только задние. я просто понять не могу ладно задние все, но передний 1 работает, почему перед весь не обрубило тоже

Но у вас только задние. я просто понять не могу ладно задние все, но передний 1 работает, почему перед весь не обрубило тоже

В Вашем авто каждый датчик индивидуален, в отличие от 40ки дорейстал, где датчики задействованы попарно (отказ одного приводит к отказу всей ветви.На 40-ке ПЛ+ЗП, ПП+ЗЛ,ЗЦ+ЗЦ.У Вас каждый датчик отдельно).Диагностируйте датчики, если сможете снять разьем, без снятия бампера.

В Вашем авто каждый датчик индивидуален, в отличие от 40ки дорейстал, где датчики задействованы попарно (отказ одного приводит к отказу всей ветви.На 40-ке ПЛ+ЗП, ПП+ЗЛ,ЗЦ+ЗЦ.У Вас каждый датчик отдельно).Диагностируйте датчики, если сможете снять разьем, без снятия бампера.

По аналогии с 50-кой https://toyotacamry.ru/doccamry/v50/M…04syn000x.html

Или найдите в техдоке на 40-ку рейстал.Дорейсталовские датчики не диагностируются мультиметром.

Вчера вечером помыл машину. На улице было +2. Сегодня небольшой минус. Так же выскочила ошибка по всем парктроникам. Отключил их.

Доехал до работы,перезапустил авто ,ошибки не было. Этой зимой машину мыл несколько раз, такого не было.

В морозы ошибка по фарам тоже была.

Текущее время: 13:23. Часовой пояс GMT +3.

© ToyotaCamry.ru. При перепечатке материалов помните, активная ссылка на toyotacamry.ru обязательна, от якудзы не скрыться.

Powered by vBulletin™. Copyright © vBulletin Solutions, Inc.

Как включить парктроники на камри?

В инструкции по эксплуатации Toyota Camry VII указано, что парктроник активируется нажатием клавиши, которая находится слева от рулевой колонки. На самом деле, в Тойота Камри 7 слева от руля сразу три клавиши. Чтобы включить парктроник Toyota Camry VII, необходимо нажать самую правую из этих трех клавиш.

Как включить парктроник на новой камри?

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Как включить парктроник?

Включение парктроника вручную

Включение осуществляется вручную, посредством нажатия специальной кнопки. Она устанавливается в легко доступном для водителя месте (на приборной панели, рядом с блоком индикации и пр.). Передние сенсоры активируются при заезде во двор, на парковку, во внутриквартальный проезд и пр.

Как включить Эко режим на камри 70?

Заходишь с руля в настройки, на страницу вкл. помощника парковки, в раздел измен. счетч., эко выкл… Заходишь с руля в настройки, на страницу вкл.

Как работает парктроник на камри 40?

Он работает таким образом: вмонтированные в бампер сонары излучают УЗ-сигналы, которые отражает препятствие. Сигнал возвращается на сенсор, а от него передаются блоку управления. Он вычисляет расстояние по разнице между временем отправления и возвращения сигнала.

Как включить парктроник на камри 70?

В инструкции по эксплуатации Toyota Camry VII указано, что парктроник активируется нажатием клавиши, которая находится слева от рулевой колонки. На самом деле, в Тойота Камри 7 слева от руля сразу три клавиши. Чтобы включить парктроник Toyota Camry VII, необходимо нажать самую правую из этих трех клавиш.

Где находится блок предохранителей на камри 50?

Предохранители Тойота Камри V50 установлены в двух местах. Под капотом они расположены с правой, водительской стороны, поблизости от аккумулятора и корпуса воздушного фильтра. В салоне предохранители находятся слева под панелью возле левого колена водителя.

Как проверить работоспособность датчика парковки?

Как проверяют датчик парктроника автомобиля

1. завести двигатель авто;
2. поставить рычаг на заднюю передачу;
3. приблизиться к датчикам на минимальное расстояние;
4. прислушаться к щелчку, который издает исправный радар.

Как должен работать передний парктроник?

Суть работы заключается в том, что датчик излучает сигнал, отражающийся от разных объектов, при этом импульс после отражения возвращается обратно. С учетом времени возврата импульса определяется расстояние до объекта (автор — канал Обзор и распаковка электроники).

Как работает парк троник?

Принцип работы датчика парктроника довольно прост. Закрепленные элементы посылают ультразвуковой импульс. Он отражается от ближайшего препятствия и возвращается обратно. … В зависимости от места размещения ультразвуковых элементов радары парковки могут быть передними и задними.

Как выключить Эко режим на камри?

Тыкай кнопку ДИСПЛЕЙ на руле там найдешь опцию включить или отключить ЭКО режим. Это только включение или отключение ОТОБРАЖЕНИЯ режима.

Как включить Nanoe в Камри?

Nanoe в Camry 55 включается соответствующей клавишей на блоке управления климатом.

Что означает знак ECO в машине?

В борьбе за экономию топлива и снижение выбросов автопроизводители придумали «экологичный» режим движение машины. Он же cчитается самым экономным. … В нем бортовой компьютер принимается отчаянно минимизировать расход топлива. Для этого он старается держать обороты мотора где-то в районе холостых.

Где стоит предохранитель на камри 40?

Предохранители автомобиля Тойота модели Camry 40 расположены в двух местах: в салоне и под капотом, в отделе для двигателя. Салонный блок Тойоты Камри, главным образом, отвечает за защиту цепей, ведущих к приборной панели.

Установка датчиков парктроника на Toyota Camry V40 (50)

Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.

Датчики парктроника на Тойота Камри

Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.

Как работают парковочные радары

Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.

Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:

• ультразвуковых сонаров, расположенных в переднем и заднем бампере авто;
• блока обработки данных;
• панели индикации со звуковым оповещением.

Работают парковочные датчики следующим образом:

1. Расположенные в бампере сонары генерируют ультразвуковые частоты.
2. Попадая в препятствия и отражаясь от них, сигналы возвращаются и попадают на сенсор.
3. Блок управления, беря за основу разницу во времени между переданным и возвратившимся сигналом, высчитывает расстояние.
4. В салоне активируется индикация и звуковая сигнализация, усиливающаяся при уменьшении дистанции.

Работа парковочных радаров на Тойота Камри

Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.

Парковочная система актуально работает на скорости 5 км/ч. Причем на более высоких скоростях парктроник в Тойоте Камри v50 автоматически отключается.

Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.

Штатный

На части построенных автомобилей Камри 40 применяется парктроник с ультразвуковыми датчиками, смонтированными в переднем или заднем бамперах. Сенсоры излучают сигналы, которые отражаются от препятствия и принимаются встроенным в датчик чувствительным элементом. Сенсоры соединяются жгутами проводки с отдельным блоком управления, который рассчитывает расстояние до препятствия (по разнице времени между подачей сигнала и принятием отраженной волны).

Для отображения информации на панели приборов установлено специальное табло. В конструкции узла смонтирован сигнальный зуммер, частота и громкость звучания динамика усиливаются по мере приближения автомобиля к препятствию. Регулировка (яркость изображения или уровень громкости звука) панели не предусмотрена.

Устройство активируется после включения передачи заднего хода или отдельной кнопкой. Для включения оборудования на ранних V40 применяется кнопка без подсветки, которую допускается заменить на аналогичное изделие от последующей модели Камри 50 (каталожный номер 84490-33030). Встроенный диод подсветки зеленого цвета соответствует фоновой подсветке салона автомобиля, позволяя найти клавишу в темное время суток. Аналогичная кнопка встречалась и на некоторых V40, выпущенных после проведения рестайлинга.

Завод выпускал автомобили с 3 схемами парктроника:

• с 2 сенсорами, размещенными на заднем бампере;
• с 2 дополнительными датчиками, установленными на углах переднего бампера;
• версия с 2 фронтальными и 4 тыловыми сенсорами.

Корпуса датчиков Toyota Camry изготовлены из ударопрочного пластика, покрытого краской в цвет кузова в заводских условиях. Устройства, располагающиеся на боковой части бампера, обладают повышенной чувствительностью. Запрещается устанавливать боковые сенсоры на заднюю плоскость бампера и наоборот, поскольку элементы не обеспечат точности измерения расстояния. Блок управления связан с датчиком скорости движения, при достижении автомобилем скорости 5 км/ч система автоматически отключается.

Блок управления поддерживает функцию диагностики установленных сенсоров. Подача двойного сигнала зуммером при положении селектора коробки передач в стояночном (Р) или нейтральном (N) положениях указывает на неисправность переднего левого или заднего правого сенсора. При тройном сигнале поломка зафиксирована на передней правой части бампера или на левой задней. Четырехкратный сигнал подается при поломке датчиков по диагонали или при неисправности всех имеющихся сенсоров.

Особенности парктроника на Камри

Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.

1. С двумя датчиками парковки, расположенными в заднем бампере.
2. С четырьмя датчиками парковки, попарно расположенными в обоих бамперах.
3. С 6 датчиками, 4 из которых расположены в заднем бампере.

Парктроник на Тойота Камри v40 с четырьмя датчиками, расположенными в заднем бампере.

Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5-2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.

При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.

В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.

В случае выхода из строя датчика и отсутствии возможности приобрести новый оригинальный сонар оптимальным вариантом для автовладельца станет покупка контрактной запчасти. Например, на авторазборах датчик парктроника от Тойота Камри 40 стоит порядка 3-5 тысяч рублей, и его приобретение станет гарантией стабильной и эффективной работы парковочной системы.

Замена датчиков парктроника на Тойоте Камри 40

Определив причину неисправности, перед началом ремонта нужно подготовить новые запчасти.

Наименование	Производитель	Номер запчасти	Цена,руб.
Датчик парковки передний	TOYOTA	89341-48010-A3	6500
Датчик парковки задний левый	TOYOTA	89341-48010-B2	6600
Датчик системы помощи при парковке	TOYOTA	89341-48010-B3	11000
Датчик парковки задний	TOYOTA	89341-48010-C2	6500
Датчик ультразвуковой	TOYOTA	89341-48010-E2	10000
Sencor, ultrasonic. dk. blue mc.	TOYOTA	89341-48010-J2	5000
Аналог — датчик парковки универсальный	CGA	11-SP2010-RA	1750
Аналог — датчик парковки универсальный	SAT	ST-89341-48010	1350
Датчик система помощи при парковке	Vemo	V70-72-0221	3700
Выключатель парктроника	TOYOTA	84490-33020	2000
Разъем парковочного датчика	TOYOTA	89343-30010	2500

Замена датчиков парктроника на Камри в этом кузове происходит без снятия бампера. Для того, чтобы снять неисправный датчик, достаточно поддеть его плоской отверткой и потянуть на себя. Отвертку желательно обернуть изолентой или чем-то другим, чтобы защитить бампер от царапин. Для отключения извлеченного датчика нужно выдернуть его из разъема.

Новый датчик подключается к разъему и устанавливается в посадочное место. Обязательно нужно проконтролировать, чтобы стрелки, изображенные на наклейке на корпусе сенсора, были расположены строго вертикально, а не параллельно земле. В случае установки в неправильном положении система будет постоянно издавать сигналы.

Как включить парктроник на новой Камри

Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.

Кнопка включения парктроника на Тойота Камри v50

Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.

Не работает парктроник на Камри 40: признаки и диагностика

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент — это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

• датчики;
• блок управления;
• панель индикации.

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно — он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

• двойной сигнал — неисправны датчики передний левый или задний правый;
• тройной сигнал — поломка кроется в паре передний справа или задний слева;
• четверной сигнал говорит о выходе из строя обоих датчиков в одной из диагоналей или сразу всех четырех датчиков.

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Причины повреждения парковочных датчиков

Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе:

• выход сонаров из строя вследствие резкой смены температуры;
• неисправность электрооборудования, вследствие чего выходят из строя отдельные элементы системы;
• сбой программного обеспечения электронного блока управления;
• повреждение проводки, соединяющей датчики с БК.

Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.

Щиток с предохранителями парктроника на Тойота Камри 50

При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.

Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Аналоги

Оригинальные комплектующие выпускаются компанией Denso, которая поставляет детали на рынок запчастей в оригинальной упаковке Toyota или под собственным брендом. Аналогичные по конфигурации и рабочим параметрам датчики производятся китайскими компаниями.

Изделия отличаются сниженной стоимостью, длина коммутационных шнуров и конфигурация соединительных колодок идентичны оригинальной конструкции.

При поломке блока управления (редкая неисправность), расположенного под правой обшивкой багажного отсека, требуется замена узла на оригинальное изделие.

Как установить и подключить

Владелец автомобиля Камри может самостоятельно установить парктроник, выполнив алгоритм действий;

1. Разметить поверхность бампера под установку сенсоров.
2. Аккуратно просверлить пластик специальным сверлом, сенсор не должен болтаться в выполненном канале. Деталь удерживается специальными выступами, выполненными на корпусе.
3. Установить в салоне сигнальное табло, узел размещается на панели приборов или на потолочной панели. Питание подключается к бортовой сети транспортного средства, отдельный шнур выводится к сигнальному датчику включения задней передачи в коробке скоростей.
4. Проложить коммутационные кабели, проведя шнуры из полости бампера внутрь кузова через технологические отверстия. К панели приборов кабели прокладываются под пластиковыми обшивками порогов и стоек кузова.

При замене датчиков демонтаж бампера не требуется, изделия снимаются специальной пластиковой лопаткой, которая не повреждает лакокрасочное покрытие автомобиля. Поддетая лопаткой деталь с усилием вытягивается из посадочного гнезда, на корпусе расположены металлические пластинки, которые используются для ускорения процедуры снятия. Разъем коммутационного шнура разъединяется руками (на узле расположена пластиковая защелка).

При установке нового изделия необходимо соединить колодки и установить датчик в бампер до щелчка. Штекер оборудован специальным направляющим штифтом, не позволяющим соединить половины в неправильном положении. На боковинах детали наклеена идентификационная этикетка с номером и логотипом изготовителя, а также двойной стрелкой. При монтаже стрелки должны быть направлены вверх и вниз. При ошибочной установке сенсор некорректно измеряет расстояние и подает на блок управления постоянный сигнал обнаружения препятствия, вызывающий работу зуммера.

1. Парктроники на Тойота Камри
2. Как работают парковочные радары
3. Особенности парктроника на Камри
4. Как включить парктроник на новой Камри
5. Причины повреждения парковочных датчиков
6. Как заменить или установить датчик парктроника
7. незамерзайка
8. И снова закупка незамерзайки сезон 2021-2022г.
9. После снятия-установки переднего бампера плохо работают парктроники(((
10. Признаки и диагностика неисправности парктроника на Камри 40

Парктроники на Тойота Камри

Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.

Датчики парктроника на Тойота Камри

Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.

Как работают парковочные радары

Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.

Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:

• ультразвуковых сонаров, расположенных в переднем и заднем бампере авто;
• блока обработки данных;
• панели индикации со звуковым оповещением.

Работают парковочные датчики следующим образом:

1. Расположенные в бампере сонары генерируют ультразвуковые частоты.
2. Попадая в препятствия и отражаясь от них, сигналы возвращаются и попадают на сенсор.
3. Блок управления, беря за основу разницу во времени между переданным и возвратившимся сигналом, высчитывает расстояние.
4. В салоне активируется индикация и звуковая сигнализация, усиливающаяся при уменьшении дистанции.

Работа парковочных радаров на Тойота Камри

Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.

Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.

Особенности парктроника на Камри

Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.

1. С двумя датчиками парковки, расположенными в заднем бампере.
2. С четырьмя датчиками парковки, попарно расположенными в обоих бамперах.
3. С 6 датчиками, 4 из которых расположены в заднем бампере.

Парктроник на Тойота Камри v40 с четырьмя датчиками, расположенными в заднем бампере.

Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5–2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.

При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.

В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.

Как включить парктроник на новой Камри

Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.

Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.

Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.

Кнопка включения парктроника на Тойота Камри v50

Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.

Причины повреждения парковочных датчиков

Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.

Кроме этого, встречаются следующие неисправности в системе:

• выход сонаров из строя вследствие резкой смены температуры;
• неисправность электрооборудования, вследствие чего выходят из строя отдельные элементы системы;
• сбой программного обеспечения электронного блока управления;
• повреждение проводки, соединяющей датчики с БК.

Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.

Щиток с предохранителями парктроника на Тойота Камри 50

При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.

Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.

Как заменить или установить датчик парктроника

В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.

Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.

Найти его можно двумя способами:

1. Подключиться к автомобилю сканером ошибок и посмотреть коды неисправности компьютера. В инструкции по эксплуатации авто есть расшифровки кодов ошибок. Кроме этого, многие автомобильные сканеры автоматически расшифровывают ошибки.
2. Если автомобиль оснащён штатным БК, то на его дисплее автоматически высветится неисправность. Однако в ряде случаев возможностей встроенного бортового компьютера оказывается недостаточно для точного диагностирования ошибки.

Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:

1. Демонтируются крепления бампера, затем бампер отводится от кузова авто.
2. После этого открывается доступ к креплениям самого датчика парковки.
3. С неисправного датчика отключаются разъёмы, затем к ним подключается новый сонар.
4. Проверяется работоспособность нового датчика. Для этого можно просто включить парктроник и поднести к датчику ладонь — при этом должно сработать звуковое оповещение.
5. Только после проверки работоспособности нового сонара его можно устанавливать на место и закреплять бампер.

Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.

Схема расположения датчиков парктроника на Тойота Камри

В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.

Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.

Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.

незамерзайка

И снова закупка незамерзайки сезон 2021-2022г.

Опции темы

Отображение

После снятия-установки переднего бампера плохо работают парктроники(((

Добрый вечер всем!
Подскажите, пожалуйста, в следующей ситуации.
Сегодня поехал устанавливать москитную сетку на решетку радиатора (верх и низ), ребята в мастерской решили снять для этого бампер.
1. Сняли защитную пласмассовую пластину, которая крепится на клипсах.
2. Открутили сверху два болта, которые крепят саму хромированную решетку со знаком тойота.
3. Открутили все крепления снизу под бампером и в колесной арке.
4. Отсоединили бампер, стало видно, что дополнительно придется отсоединять провод парктроника на каждой стороне и шланги омывателя фар. Один из мастеров обмолвился о возможных ошибках парктроников, которые решатся краковременным отключением аккумулятора.
5. Отсоединили парктроники.
6. Установили сетку на решетку (верх и низ) и проделали теже шаги в обратном порядке.

После работы проверили работу парктроников следующим образом: я завел авто, переключил автомат на драйв и мастер поводил рукой в районе парктроников — они запищали, чем я и остался довольным до того, как приехав домой и паркуясь заметил, что парктроники не пищат на том расстоянии до препятствия, на котором раньше срабатывали.
Я стал проверять их работу — подъезжал к стоящим авто вплотную насколько мне было видно из салона, но парктроники так и не срабатывали. После уже с другом стали проверять — парктроники начали срабатывать при нахождении препятствия на расстоянии 5-10 см. от них самих.

В общем, поехал к этим мастерам — они сняли клемму с аккумулятора, подождали 5 минут — эффекта 0.
Потом они стали меня убеждать, что они работают нормально, что вообще препятствие (в моем случае это был этот мастер) стоящее по центру на расстоянии 40-50 см не должно определяться парктроником, что вообще они уже у 3-х камри снимали бампер и сталкиваютс с таким впервые.

В понедельник хочу ехать до субдилера у которого брал авто.
Если кто знает подскажите что делать. Буду признателен.

Признаки и диагностика неисправности парктроника на Камри 40

Признаки и диагностика неисправности парктроника на Камри 40

Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.

Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.

Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:

• датчики;
• блок управления;
• панель индикации.

Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.

Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:

• двойной сигнал — неисправны датчики передний левый или задний правый;
• тройной сигнал — поломка кроется в паре передний справа или задний слева;
• четверной сигнал говорит о выходе из строя обоих датчиков в одной из диагоналей или сразу всех
• четырех датчиков.

Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.

Технологические особенности замены кислородных датчиков
Датчик кислорода установлен с внешней стороны системы выпуска выхлопных газов (перед и за катализатором). Его резьба крепится в выхлопную систему, рабочий элемент находится внутри. В результате длительного воздействия климатических и высокотемпературных воздействий резьбовое соединение сильно коксуется и корродирует.

Попытка извлечения датчика чрезмерным механическим воздействием может привести к повреждению места установки. При демонтаже старого датчика следует:

• обработать резьбовое соединение специальными составами (раскоксовывающей смесью, WD) в течение суток,
• завести двигатель, прогреть выхлопную систему, предварительно удалив остатки обрабатывающих смесей во избежание воспламенения,
• аккуратно, не прикладывая экстремальных резких усилий, открутить датчик, предварительно сняв разъем подключения.

I owned Toyota Camry Моя Первая Yurga, Russia Всем привет!После того как я почистил БДЗ, захотелось мне сделать диагностику “скрепкой”, почитал умную книгу по ремонту и эксплуатации и решил попробовать — дело-то не хитрое. Прогрел двигатель, замкнул перемычкой контакты Е1 и Те1 в диагностическом разъеме под капотом и пошел смотреть на приборку. Включил зажигание, чек начал моргать — я начал считать. Насчитал код ошибки 21 — неисправность кислородного датчика (по таблице из той же книги). Сбросил ошибку путем снятия предохранителя EFI в блоке предохранителей под капотом, поездил, повторил процедуру еще пару раз — результат тот же, ошибка 21.Вывод напрашивался сам собой — замена датчика, иначе повышенный расход топлива (что я и стал замечать с конца лета). Вот только долго думал оригинал (цена кусачая — 4,5 тыр у нас в городе) или универсальный (2 тыр, еще терпимо). Посоветовался с одним хорошим человеком (хорошо соображает в автоэлектрике), говорит бери универсальный, старые тойотовские двигателя не привередливы к этим датчикам.Сказано — сделано, поехал купил (какой-то вроде немецкий, название не помню, коробка в гараже, посмотрю — напишу). Но тут опять подвох: провода универсального по цветам не совпадают с оригинальным, да еще и разъем в комплекте не подходящий. Я опять к хорошему человеку, он мне рассказал какой провод куда цеплять и добавил: длина проводов должна быть как у оригинального. Я все вразумел и вечером того же дня все установил должным образом. Сбросил ошибку, провел диагностику скрепкой пару раз, результат — чек моргает очень часто и с одинаковыми промежутками, что означает отсутствие ошибок в данном режиме тестирования.

конспект по всей теме для вынесения в шапку

• Визуальные — отслоение/пузырение краски, коррозия, сколы.
• странные глюки, проявляющиеся в зависимости от климата в гараже, прямоты рук кузовщиков, разницы влажности и температуры наружного воздуха и выхлопных газов, исправности обгонной муфты и диодов генератора, качества топлива на той АЗС, вчерашней и сегодняшней погоды, фазы луны.
• Датчики могу быть чувствительны к набегающему потоку воздуха, насекомому, потоку выхлопных газов, траве, грязи, влаге и наледи, прилетающему им в лоб гравию или камазу.

• состоит из электронной микросборки и пьезокерамического сенсора.
• угловые датчики — бочонок — один корпус с микросборкой и ультразвуковым сенсором.
• центральные — вроде бы Г-образные, и может быть разборные (сенсор легко отделяется) от корпуса микросборки.
• «микросборка» неремонтнопригодна в условиях топорной мастерской в силу своей нежности и миниатюрности.
• вокруг микросборки белый компаунд из мягкой резины (его видно в месте выхода проводков), вокруг сенсора муфта более плотной резины или силикона почти в цвет корпуса(её видно снаружи).
• не стоит пытаться разобрать датчик (кроме вытаскивания сенсора), там внутри ничего интересного, а лишь микросборка, которая сама по себе не ломается.
• диаметр сенсора угловых датчиков — чуть более 14 мм.
• глубина сенсора угловых датчиков — чуть более 9 мм.
• точный посадочный диаметр отверстий угловых датчиков — 22 мм
• форма сенсора — цилиндр с двумя выемками.
• резиновая муфта, в которой установлен сенсор должна быть целой и невредимой, не должна быть покрашена, иначе работа датчика нарушается.
• сенсор имеет неосесимметричную «диаграмму направленности» — т.е. важно, чтобы горизонт не был завален. Есть мнение, что штатно датчик ставится пружинками вверх-вниз. Также на бумажной наклейке с надписью Denso есть стрелочки, которые должны быть направлены вертикально.
• Если поставить неправильно(пружинками влево-вправо), то датчик парковки фактически превратится в датчик дорожного просвета и будет реагировать на близость дорожного полотна.
• Угловые датчики вынимаются относительно просто (с использованием кредитки и плоской отвертки), но всегда есть риск повредить декор. Поддевать надо сверзу-снизу, т.к. там пружинки.
• Предполагаю, что центральные задние датчики нельзя снять без снятия бампера (однако сам бампер снимать не сложно http://camry-club.ru/forum/showthrea…l=1#post849939).
• Предполагаю, пусть электронщики подтвердят, что на самом сенсоре не обязательно соблюдать полярность, т.к. это не полупроводник, а пьезоэлемент.
• Предполагаю, что геометрия сенсора сильно влияет на измерительные характеристики (скорость распространения звука, резонансы), т.е. размеры «чуть более чем 14 мм» и «чуть более чем 9 мм» скорее всего связаны с длиной звуковой волны в керамике на частоте 40 кГц, поэтому сильно шлифовать сенсор (чтобы убрать раковины от коррозии) вряд ли имеет смысл, но если терять нечего, то попробовать можно.
• Предполагаю, что все четыре угловых датчика взаимозаменяемы, и сенсоры одинаковые на всех 6 датчиках.

• На проводке угловых датчиков есть наклейки с буквами A и B. Взаимное расположение их следующее:
  перед
  левый AB правый
  левый BA правый
  зад
  Это значит, что угловые датчики работают в пАрах и дружат они по диагонали.
• Предполагаю, что по сигналам даже здоровых датчиков нельзя понять, в каком именно углу препятствие, а можно лишь догадаться по окружающей обстановке.
• Когда парктроник включен, включаются все 4 угловых датчика и работают на скорости от 0 до 20 км/ч (как на N так и на D)
• Если включена передача R, то включаются ещё и 2 центральных задних датчика.
• Система парковки работает при включенном зажигании даже при заглушенном двигателе (это полезно знать, если трудно расслышать сигналы датчиков без помощника).
• Система выключается при скрости выше 20 км/ч то ли за ненадобностью, то ли чтобы не отвлекала, то ли для защиты от ложных срабатываний от потока набегающего воздуха.
• Тон звукового сигнала угловых датчиков ощутимо отличаются от тона центральных задних (угловые пищат низким тоном, центральные — высоким).
• Если один из датчиков неисправен (например A), то у некоторых продолжают реагировать на препятствия остальные датчики, у некоторых продолжают реагировать на препятствия только противоположная сторона (B), и у некоторых, перестают работать все 4 угловых датчика.
• Есть несколько одинаковых историй: перестал реагировать на препятствие один из угловых датчиков. Снял, повертел в руках, протёр тряпочкой, продул, поставил на место. После этого появился сигнал отсутствия датчика и/или перестали реагировать на препятствие все четыре угловых датчика.
• Способов отключить некоторые датчики так, чтобы не было сигналов о неисправности не выявлено.

• Парктроник идет обособленным допом, который подключается в штатную проводку по принципу plug-and-play, поэтому некоторые машины по VIN не имеют штатного парктроника, похоже, что установкой промышляют дилеры.
• В каталогах не просто найти схему системы (кто-нибудь дайте, ПЛЗ, VIN машины, для которой есть схема парктроника в каталогах)
• на корпусе датчика есть пометка PBT-GF15 — это всего лишь марка пластика корпуса — ПолиБутиленТерефталат с содержанием стекловолокна 15% (t плавления 225 °C, размягчения — 170 °С).
• На микросборке, очищенной от компаунда, и сенсоре номеров не видно.
• Встречаются следующие номера датчика в сборе:
  Номер Toyota |Датчик| Номер Denso
  PZ362-00201-XX |Передний боковой| 188300-9060
  PZ362-00208-XX |Задний боковой| 188300-9060
  PZ362-00209-XX |Задний центральный| 188300-9600
  Где XX-код цвета (например B0, C0…).
• Также встречаются следующие номера Denso угловых датчиков: 188300-9030, 188300-4030

При неисправности (или отсутствии) угловых датчиков система даёт «бип»-сигналы по следующей схеме.

2 сигнала пауза — неисправен ОДИН или ОБА датчика пары A (перед/левый — зад/правый) — неисправность в одной паре.
3 сигнала пауза — неисправен ОДИН или ОБА датчика пары B (перед/правый — зад/левый) — неисправность в другой паре.
4 сигнала пауза — неисправны ДВА датчика (по одному в каждой паре A и B) или ТРИ или все ЧЕТЫРЕ — неисправности в обеих парах.

Для центральных задних датчиков есть аналогичная схема сигналов, но с ощутимо другим тоном.

Предполагаю, что схема такая:

2 сигнала пауза — неисправен один центральный задний датчик
3 сигнала пауза — неисправен другой центральный задний датчик
4 сигнала пауза — неисправны оба центральных задних датчика

• банальное загрязнение сенсора (бывает, что достаточно ополоснуть/протереть/посушить/погреть на солнце без снятия/разборки)
• неправильная ориентация датчика
• проблемы с проводкой (неплотное соединение разъёма или гнилые провода)
• коррозия сенсора (казалось бы, при чём здесь Лужков)

10$ за штуку при покупке 5 и более штук). На этот сенсор на сайте в Chip&Dip есть документация со всеми характеристиками.

Есть положительный опыт установки нештатного парктроника
http://camry-club.ru/forum/showthrea…l=1#post469934

Последний раз редактировалось damiryaka; 27.05.2015 в 11:46 .
