Симметричный задний ход
Эту запись можно было назвать так: "А чё у тебя одна лампа заднего хода не горит, сгорела?" Но дело не в лампочке! А в том, что на Поло седане (так же, как и на некоторых других автомобилях) в одном фонаре — задний ход, а во втором — задний ПТФонарь))
Начну с того, что еще давным-давно, я как-то неудачно сдал назад и не увидел невысокий столбик. Могу сказать, что мне повезло — ограничился 4-мя маленькими сколами на бампере и треснутым фонарем…
На бампере ни одной трещины и железо вообще не пострадало)
На фото видно, что фара внутри не такая чистая, какой она должна быть. Повторюсь, из-за удара треснуло стекло + оно немного отклеилось и образовалась щель между стеклом и самим фонарем.

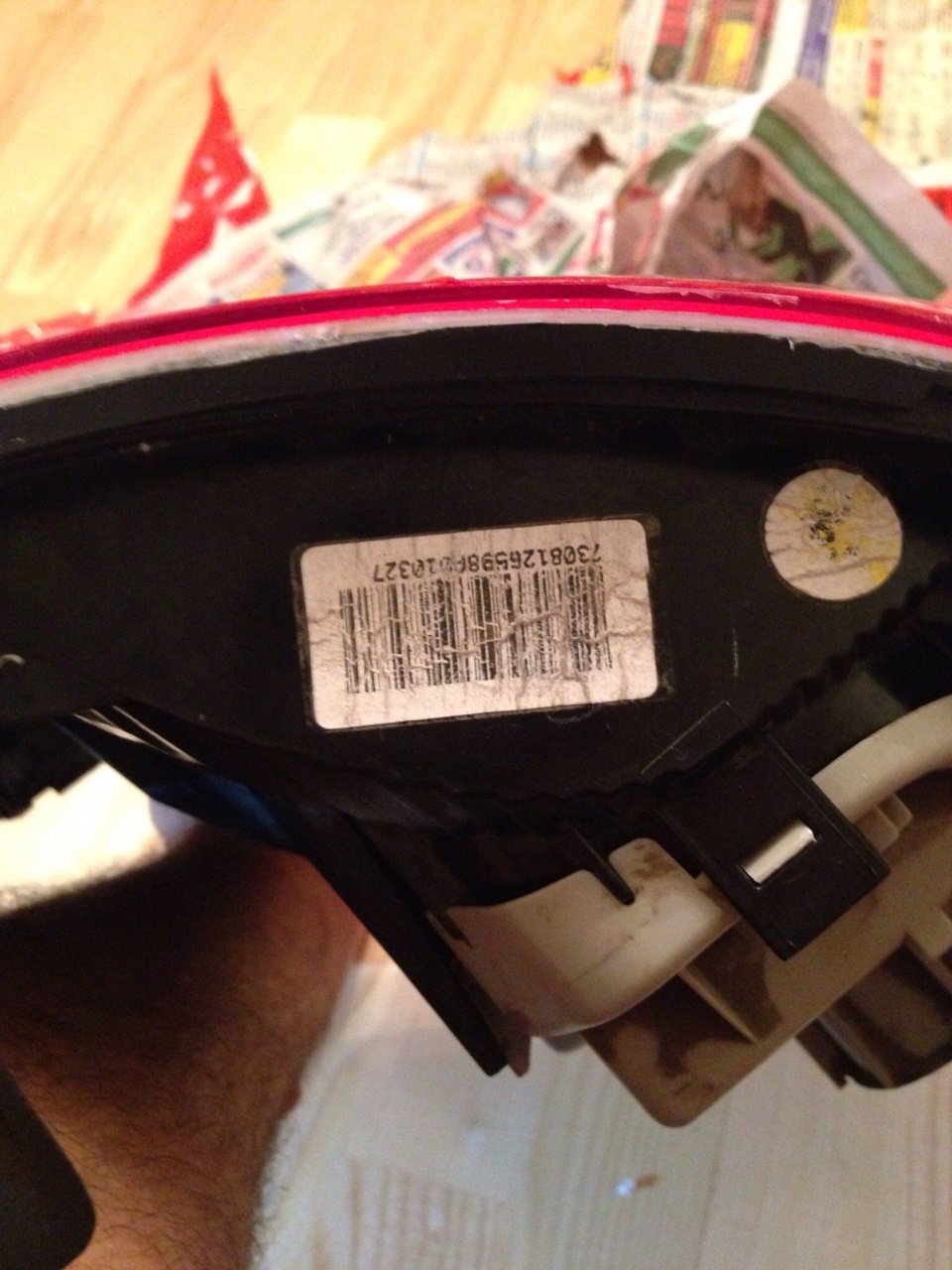

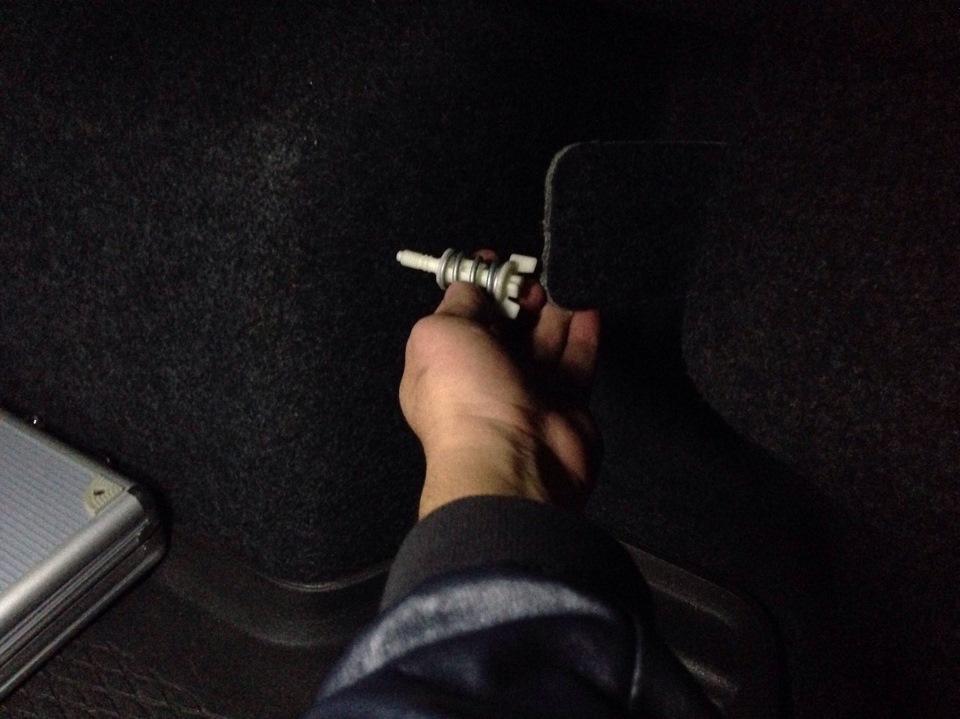

Для того, чтобы снять фонарь — нам нужно из багажника открутить "пропеллер" и отсоединить провода, которые идут к фонарю…
Всё очень просто)

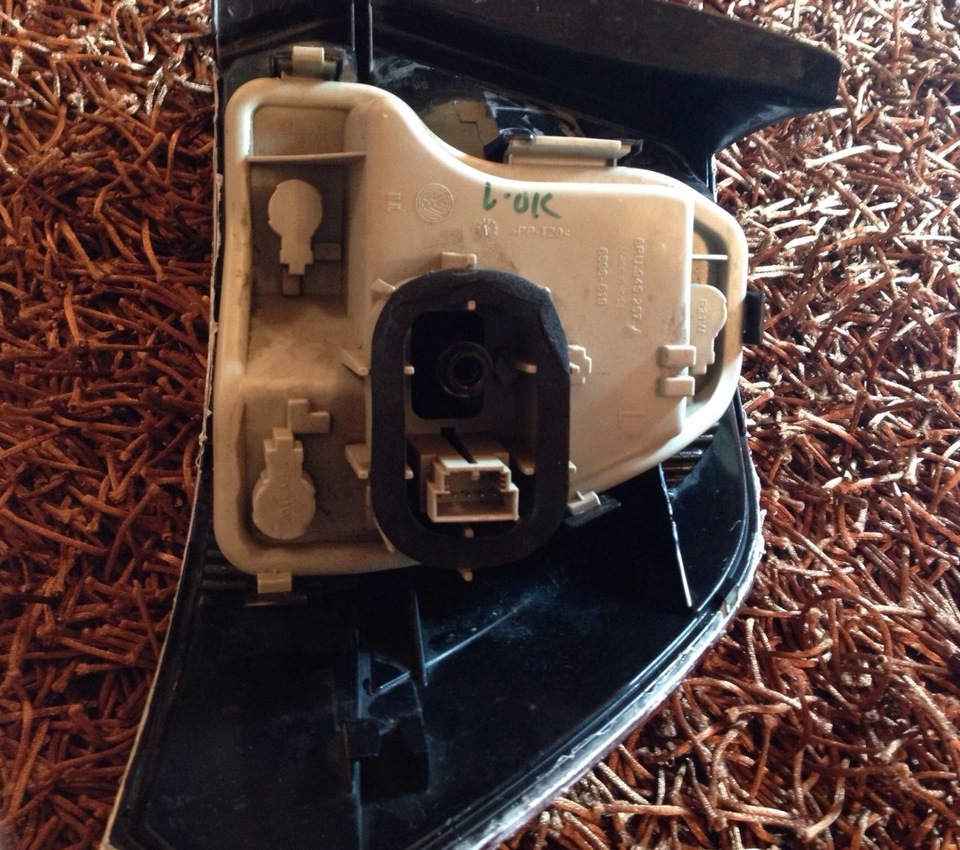

Далее, чтобы получить доступ к светофильтру от ПТФ — необходимо снять заднюю крышку, которая держится на пяти защелках…
По 2 по краям и 1 сверху)
Ну и выламываем этот самый светофильтр. Я пошел немного другим путем…

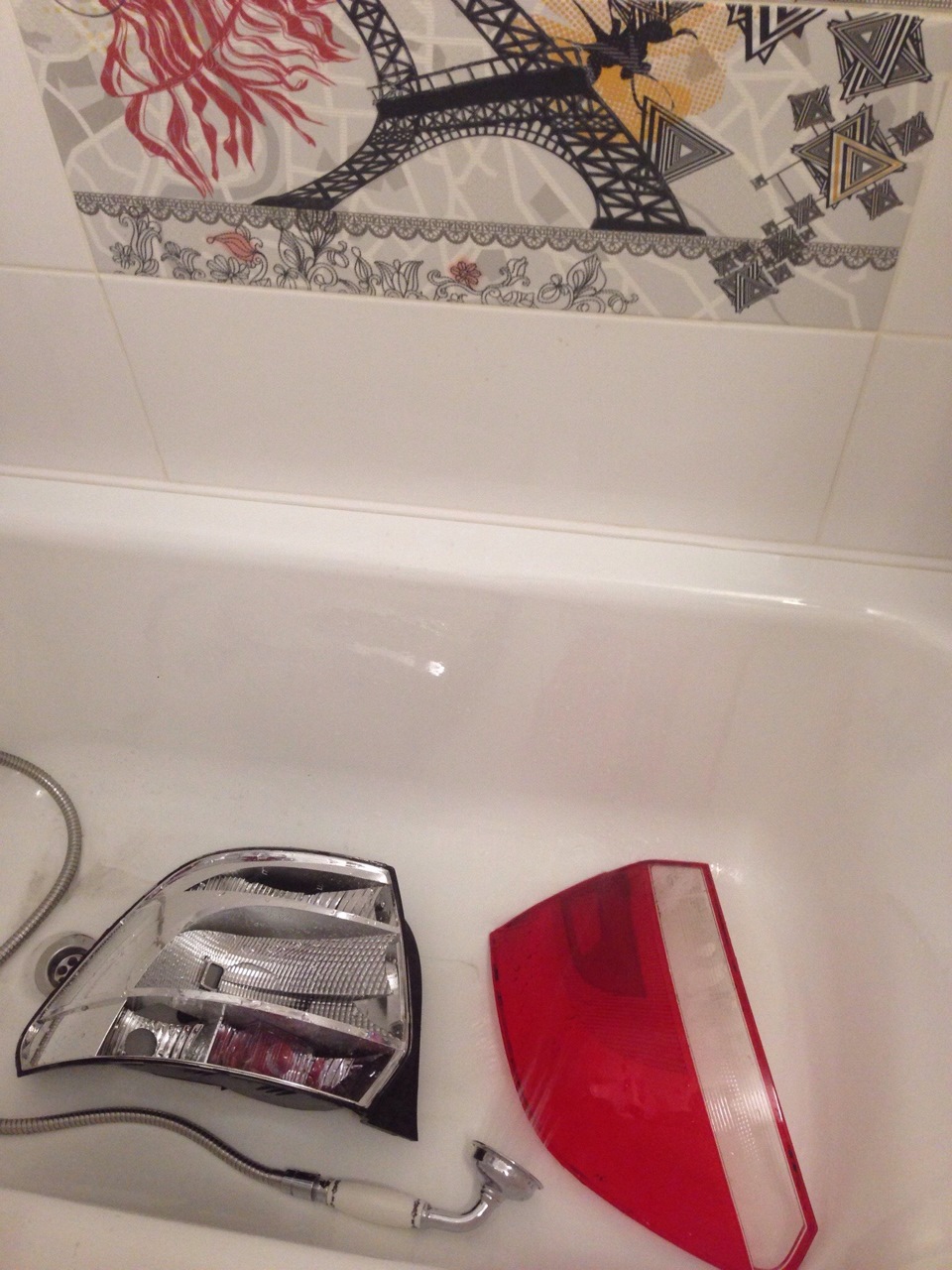

Т.к. фонарь внутри грязный — я решил вскрыть его и помыть всё внутри
Вскрытие показало, что требуется комплексная мойка!)

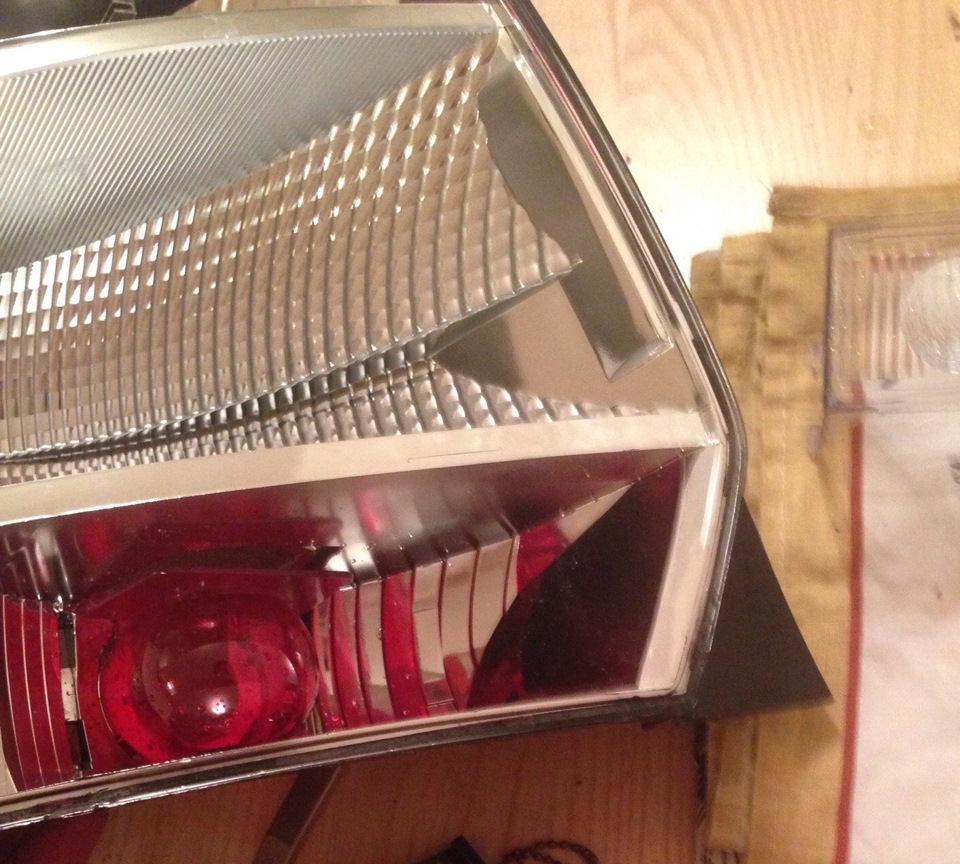

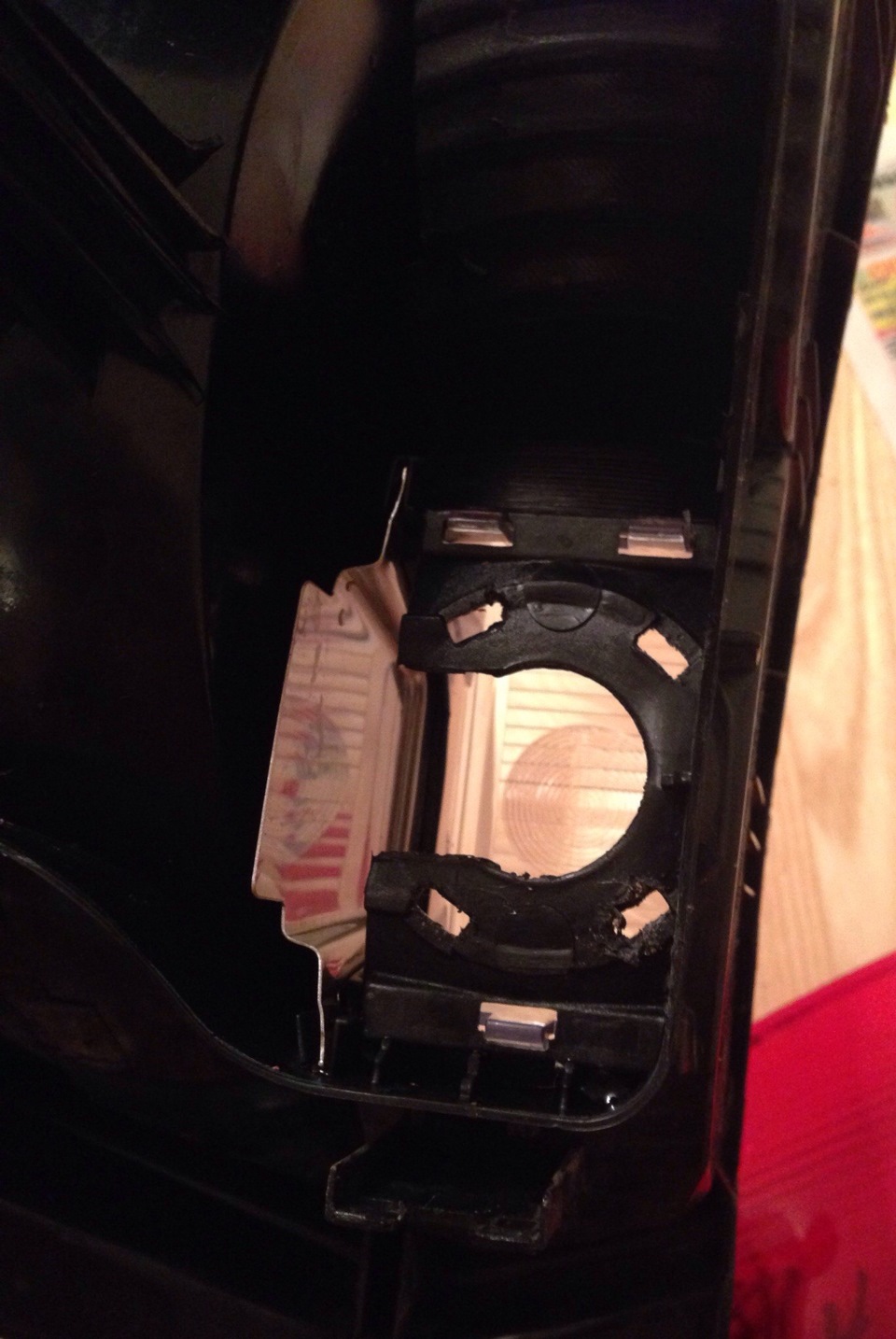

Таким образом, я получил полный доступ к светофильтру и аккуратненько убрал его))

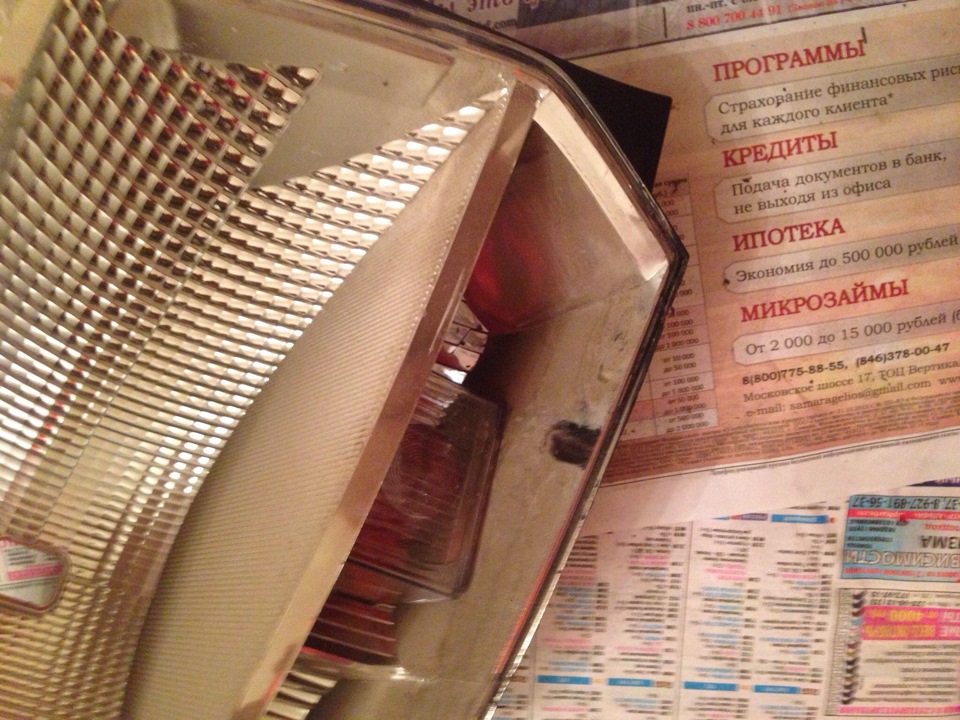

Блестит, как у кота. )
Операция пройдена успешно!)

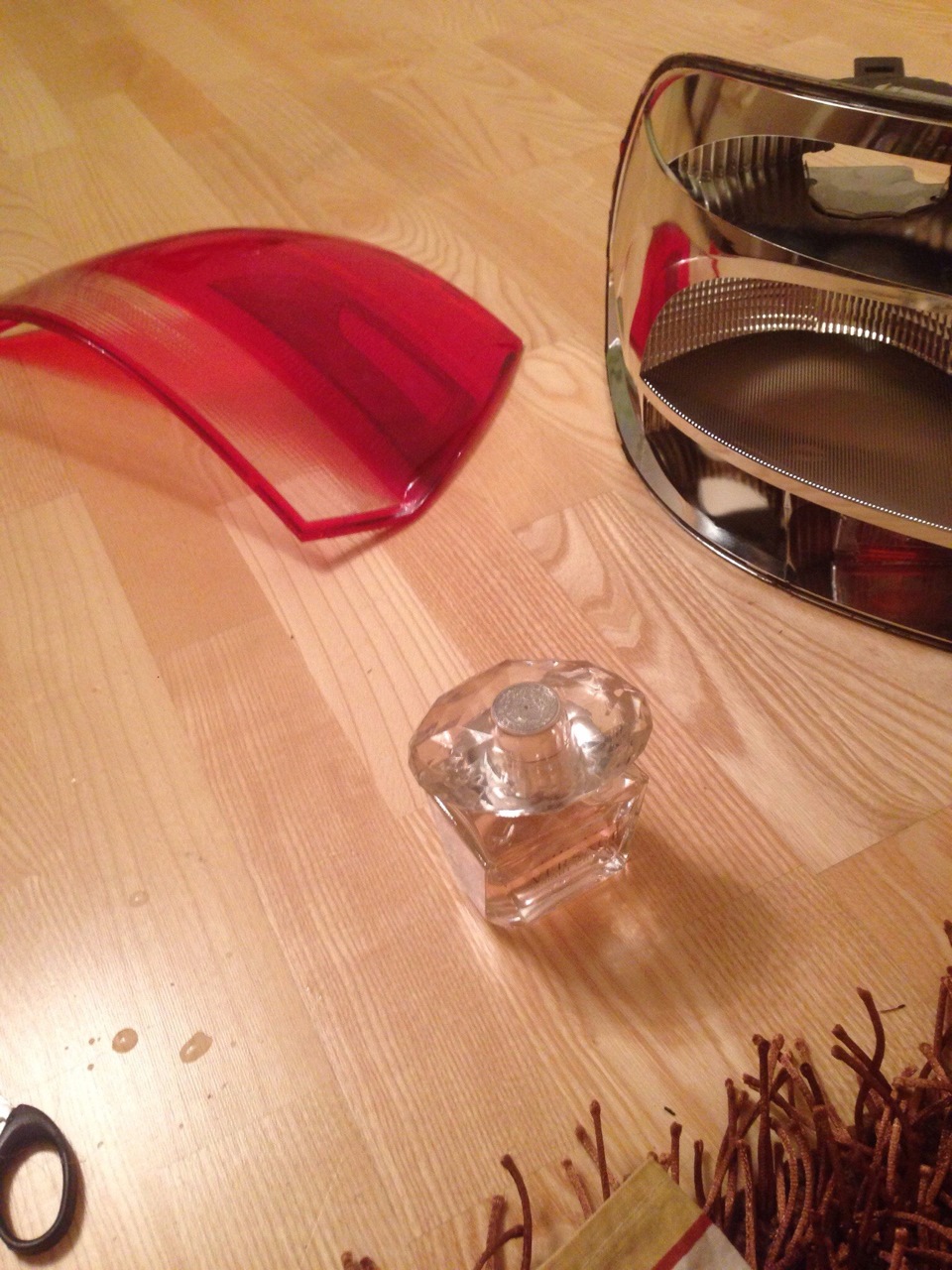

После всего этого, с помощью ватной подушечки и парфюма VERSACE моей девушки я продезинфицировал контур фонаря и нанес герметик))
Ну вот мы и выполнили 1-ую часть задания!

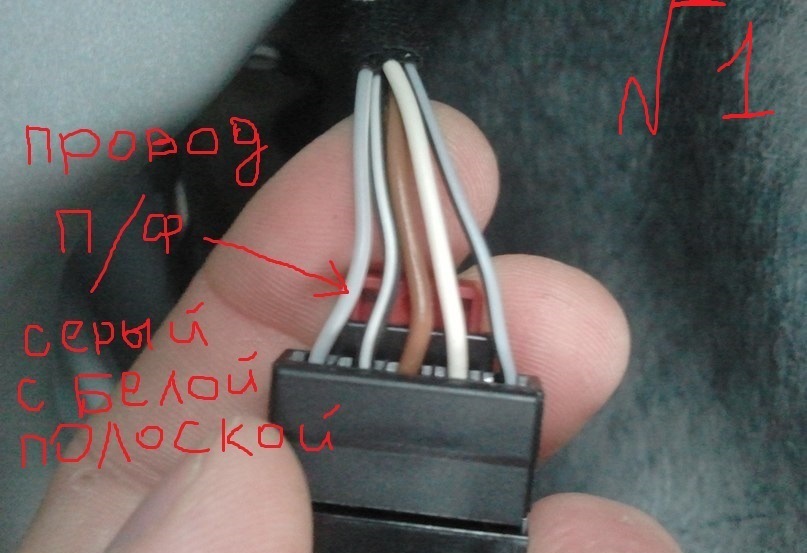

Далее, проводим провод от заднего хода (правый фонарь) к проводу ПТФ (левый фонарь). Т.е., врезаемся в сине-черный провод с правой стороны и соединяем с серым проводом с левой стороны.
Фото пользователя с ником
Фото пользователя с ником
Осталось докупить вторую диодную лампочку))
Но и это не всё, чем я вчера был занят.
Продолжение следует…;)
Сколько фонарей заднего хода у Фольксваген Поло седан?
При движении задним ходом горит только одна лампа в заднем правом фонаре, (так и должно быть), вторая используется в качестве дополнительного освещения при движении в условиях ограниченной видимости. Итог при движении задним ходом горит две лампы.
Сколько должно быть фонарей заднего хода?
Задний ход автомобиля обозначается двумя лампами на задних фарах, а противотуманный фонарь расположен в нижней центральной части бампера. Это решение придает автомобилю спортивности.
Как включить ходовые огни с ближним светом на Фольксваген Поло?
Для этого требуется включить и выключить зажигание, а затем кратковременно перевести рычаг в положение 1х. При этом как включить противотуманки на фольксваген поло со щетками займут сервисное положение, при котором их будет удобно отвести от стекла.
Как включить противотуманные фары на Фольксваген Поло?
Установить отдельную кнопку включения ПТФ
- В положении переключателя «0» и при заглушенном двигателе Противотуманные фары не горят.
- В положении переключателя «0» и при заведенном двигателе горят только Противотуманные фары (габаритное освещение выключено).
- В положении переключателя «габариты» Противотуманные фары гаснут.
Какие лампочки на стоп сигнал Поло седан?
Лампы, применяемые в автомобиле Фольксваген Поло Седан (2010=>)
| Световой прибор | Кол-во, шт | Тип лампы |
|---|---|---|
| Стоп—сигнал | 2 | P21W |
| Задний габаритный свет | 2 | W5W |
| Лампа света заднего хода | 1 | P21W |
| Фонарь подсветки номерного знака | 2 | W5W |
Как снимается задняя фара на поло?
Для того что бы снять заднюю фару стопа на Фольксваген Поло седан достаточно отогнуть обшивку багажника, выкрутить пластиковый большой вентиль и снять фишку разъема питания лампочек заднего фонаря. Кстати чтобы снять разъем ничего прижимать не нужно, а всего лишь потянуть красный язычок.
Фольксваген поло задний ход сколько фонарей горит
Замена ламп в задних фонарях Фольксваген Поло седан
Самостоятельная замена ламп в задних фонарях на Поло седан
Соблюдая правильную последовательность действий, вы сможете без особого труда обновить лампы на своём автомобиле:
- Открывается багажник и оттягивается к себе вырез обивки багажного отделения.
- Используя шлицевую отвертку, держатель штекера с проводкой оттягивается наружу, он вытаскивается из места своей установки.
- Отворачивается влево болт из пластмассы, которым блок фонаря закреплен к своему месту в кузове.
- Выворачивается и снимается подпружиненный болт.
- Производится демонтаж со своего места кормового фонаря.
- Отжимаются защелки (5 шт.) держателя ламп.
- Снимается пластиковое основание.
Устройство и расположение ламп
Конструкция этого узла, сделанного из прочной пластмассы, относительно проста.
Снять их с авто совсем не трудно: достаточно отсоединить штекер с проводкой и вывернуть подпружиненный винт из пластика.
Сколько фонарей заднего хода у Фольксваген Поло седан?
Какие лампочки стоят на Фольксваген Поло Седан 2018?
Какие лампы установлены в VW Polo
- Лампа ближнего света h5 12v 60/55W.
- Лампа указателя поворота PY21W 12v/21W.
- Лампа габаритного огня W5W 12v5W.
Сколько ламп заднего хода должно гореть?
При движении задним ходом горит только одна лампа в заднем правом фонаре, (так и должно быть), вторая используется в качестве дополнительного освещения при движении в условиях ограниченной видимости. Итог при движении задним ходом горит две лампы.
Как снимается задняя фара на поло?
Для того что бы снять заднюю фару стопа на Фольксваген Поло седан достаточно отогнуть обшивку багажника, выкрутить пластиковый большой вентиль и снять фишку разъема питания лампочек заднего фонаря. Кстати чтобы снять разъем ничего прижимать не нужно, а всего лишь потянуть красный язычок.
Какие лампочки стоят на Volkswagen Polo 2011 года?
| Наименование | Обозначение по ЕЭК | Мощность, Вт |
|---|---|---|
| лампа дальнего/ближнего света | Н4 | 60/55 |
| лампа указателя поворота | PY21W | 21 |
| лампа габаритного света | W5W | 5 |
| Лампа противотуманной фары | НB4 | 51 |
Какие лампочки стоят на Фольксваген Поло Седан 2011 года?
Подходящие годы выпуска автомобиля: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
…
На заводе устанавливают лампы 55/60 H4 L/L:
Фольксваген Поло Задний Ход Сколько Фонарей Горит • Салонный блок
Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятора системы охлаждения, блок управления кондиционером, диагностический разъём, блок управления отоплением и вентиляцией.
Блок предохранителей и реле Фольксваген поло седан
Нажатием на выступ фиксатора с пружиной необходимо осторожно вывести его края из зацепления с удерживающими крючками на корпусе. Если все же дело в лампочке, то при замене специалисты рекомендуют использовать или оригиналы, или аналоги с соответствующими параметрами и специальной маркировкой на цоколе устройства.
Схема предохранителей и реле Volkswagen Polo с 2010 года
Если топливный насос перестал качать бензин и не создаёт нужного давления в топливной системе для работы двигателя, проверьте кроме этого, предохранитель 36, силовой предохранитель SA3 и реле R4, R8. Нельзя сказать, что это большая редкость для современных автомобилей.
Фольксваген Поло седан предохранители и реле Блок управления усилителя рулевого управления Лампу противотуманного света P21W в левом фонаре, лампу света заднего хода P21W в правом фонаре и лампу указателя поворота PY21W меняем аналогично. Возможно, причина кроется в блоке предохранителей, расположенном в передней панели со стороны водителя.
При установке тюнинговых фонарей требуется перед приобретением определенной модели ознакомиться с техническими характеристиками на предмет совместимости по токам потребления светодиодных линеек, в случае необходимости скорректировать номиналы предохранителей по цепям питания.
Замена заднего габарита Фольксваген Поло седан
Реле стояночных огней, головное устройство звуковоспроизведения, блок управления электропакетом, выключатель зажигания. Также не стоит забывать об элементарных правилах безопасности, которые подразумевают установку стояночного тормоза для фиксации авто, переключение освещения в положение 0, включение передачи на механике или режима P на АКПП.
Постоянно горит задний ход: основная причина, как устранить
- Залипание датчика . Речь идет о датчике заднего хода. Он же выключатель заднего хода. Именно он отвечает за активацию и деактивацию лампы при включении и выключении задней передачи;
- Неисправности проводки . Либо же проводка, которая соединяет задние фонари с этим датчиком, вышла из строя, произошло какое-то замыкание, обрыв и пр. Как итог, лампочка не выключается после завершения маневра задним ходом, либо вообще включается сразу при запуске зажигания.
Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятора системы охлаждения, блок управления кондиционером, диагностический разъём, блок управления отоплением и вентиляцией. Блок управления электродвигателем вентилятора системы охлаждения.
Не горит задний габарит на поло седан Под ним обнаружится винт и разъем с проводами, идущими от предохранителей. Возможно, причина кроется в блоке предохранителей, расположенном в передней панели со стороны водителя. Если при включении печки и выставлении горячей температуры, дует холодный воздух, скорее всего у вас низкий уровень антифриза в бачке или попал воздух в систему охлаждения.
Также не стоит забывать об элементарных правилах безопасности, которые подразумевают установку стояночного тормоза для фиксации авто, переключение освещения в положение 0, включение передачи на механике или режима P на АКПП.
Замена лампочки заднего габарита поло седан — ремонт авто своими руками
Всегда после замены ламп в блок-фаре актуально провести регулировку системы освещение в автомобиле Поло Седан Фольксваген. Если все же дело в лампочке, то при замене специалисты рекомендуют использовать или оригиналы, или аналоги с соответствующими параметрами и специальной маркировкой на цоколе устройства.
Регулировка фар в автомобилях Поло Седан
- Лампа габаритного огня − бесцокольная на 5 Вт − она самая маленькая и находится примерно по центру корпуса.
- Лампа стоп−сигнала одноконтактная на 21 Вт − «висит» над габаритом.
- Лампа заднего указателя поворота желтого цвета со смешанным цоколем на 21 Вт − расположена под габаритом.
- Лампа фонаря заднего хода также на 21 Вт − в самом низу конструкции.
Наименование Цоколь Мощность, Вт Блок-фара лампа дальнего ближнего света H4 60 55 лампа указателя поворота PY21W 21 лампа габаритов W5W 5 Задний фонарь лампа указателя поворота PY21W 21 лампа сигнала торможения P21W 21 лампа габаритного света W5W 5 лампа противотуманного света P21W 21 лампа света заднего хода P21W 21 лампа противотуманной фары HB4 51. Водитель, следующий за вами, видит ориентир и сигналы, которые подает ваше транспортное средство.
Монтажный блок предохранителей “А” в Фольксваген Поло седан Одновременно двигателем и приводом управляют несколько предохранителей: 3 (5 А), 13 (15 А) и 23 (7,5 А). В электрическую схему блока управления входят предохранители, контролирующие различные функции автомобиля. В эту группу могут входить: При запуске двигателя лампа подушек безопасности на приборной панели должна загораться примерно на 5 секунд и гаснуть. При выходе из строя какого-либо устройства автомобиля необходимо с помощью таблиц 1 и 2 определить, какие какие предохранители обслуживает этот элемент.
Блок предохранителей Volkswagen Polo седан
Для доступа к блоку C в моторном отсеке освободите пластмассовые защелки и снимите крышку монтажного блока
Обозначение предохранителя (номинальный ток, А)
Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения
Блок управления электродвигателем вентилятора системы охлаждения
Для доступа к монтажному блоку A в моторном отсеке необходимо нажать на фиксатор крышки предохранителей и снимаем крышку
Предохранители монтажного блока А в моторном отсеке
Обозначение предохранителя (номинальный ток, А)
Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей SВ4, SB20 SB56, реле стояночных огней, реле электропитания клеммы 30
Блок управления усилителя рулевого управления
Блок управления вентилятора системы охлаждения
Блок предохранителей и реле фольксваген поло седан в салоне.
Блок предохранителей находится под рулем за пластиковой крышкой.
Чтобы добраться до предохранителей в салоне необходимо потянуть крышку монтажного блока и снять ее
Обозначение предохранителя (номинальный ток, А)
Подрулевые переключатели, насос омывателя ветрового стекла
Реле топливного насоса, блок управления двигателем
Регулятор направления пучков света фар, фонари подсветки номерного знака
Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели
Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания
Если топливный насос перестал качать бензин и не создаёт нужного давления в топливной системе для работы двигателя, проверьте кроме этого, предохранитель 36, силовой предохранитель SA3 и реле R4, R8.
2276-6-13-15-08
Схемы блока предохранителей
Для них используются два предохранителя седьмой также проверяет свечение цифр и одиннадцатый запускает мотор-редукторы в фарах. Большую группу составляют заглушки , защищающие систему отопления и кондиционирования 22 5А , 25 5А и 40 30А.
Предохранители № 1-24:
Если водитель решит резко повернуть, поскольку горячая лампа заднего хода его введет в заблуждение, тут также можно столкнуться с попутным транспортом, либо налететь на какие-нибудь дорожное препятствие. Блок предохранителей находится под рулем за пластиковой крышкой.
Конструкция заднего фонаря Всегда после замены ламп в блок-фаре актуально провести регулировку системы освещение в автомобиле Поло Седан Фольксваген. Данную процедуру можно также осуществить самостоятельно. Если автомобиль из салона куплен недавно, и в морозы перестал крутить стартер щёлкает , скорее всего в нём замёрзло масло, нужно прогреть автомобиль. Объясняется это тем, что в обновляемые изделия относятся к осветителям галогенного типа, к колбе которых инструкцией запрещено прикасаться своими руками.
При установке тюнинговых фонарей требуется перед приобретением определенной модели ознакомиться с техническими характеристиками на предмет совместимости по токам потребления светодиодных линеек, в случае необходимости скорректировать номиналы предохранителей по цепям питания.
| № | Наименование потребителя |
|---|---|
| 1 | Не используется |
| 2 | Реле обогрева ветрового стекла |
| 3 | Реле блокировки стартера |
| 4 | Реле топливного насоса |
| 5 | Реле подачи топлива при открывании двери водителя |
| 6 | Реле электропитания клеммы 30 |
| 7 | Не используется |
| 8 | Реле ближнего света фар |
| 9 | Реле стояночных огней |
| 10 | Не используется |
| 11 | Реле компрессора кондиционера |
| 12 | Реле разгрузки контактов выключателя зажигания |
| 13 | Не используется |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
2276—03
Если топливный насос перестал качать бензин и не создаёт нужного давления в топливной системе для работы двигателя, проверьте кроме этого, предохранитель 36, силовой предохранитель SA3 и реле R4, R8. 23 7,5 А управление электрооборудованием, блок системы управления двигателем, селектор режимов АКПП.
2276-6-13-15-03
Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей SВ4, SB20 SB56, реле стояночных огней, реле электропитания клеммы 30. Именно он отвечает за активацию и деактивацию лампы при включении и выключении задней передачи;.
Предохранители и реле Volkswagen Polo седан SA1 (150 А) — генератор. Если генератор не работает и аккумулятор не заряжается, проверьте этот предохранитель, клеммы аккумулятора, ремень генератора и его натяжение. При ослаблении отрегулируйте. Если ремень износился или оборвался, замените новым. Проверьте также провода, подходящие к генератору и их контакты, при необходимости подтяните гайки. Если перестал работать после подключения прибора, вероятнее всего короткое замыкание, для подключения приборов используйте дополнительную розетку или разветвитель. Так для доступа к предохранителям нужно снять защитную крышку освободив пластмассовые фиксаторы пример на фото.
Сила тока, А Цвет пр-ля Наименование потребителя F1 25 Серый Блок управления ABS F2 30 Зеленый Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения F3 5 Оранжевый Блок управления электродвигателем вентилятора системы охлаждения F4 10 Красный Блок управления ABS F5 5 Оранжевый Блок управления электропакетом F6 Резерв.
Приборная доска
Все составляющие крепятся к специальной металлической колодке, которую удерживает винт с фиксатором, расположенный внутри багажного отделения. Реле стояночных огней, головное устройство звуковоспроизведения, блок управления электропакетом, выключатель зажигания.
Прицепы Тавиалс для легковых авто: обзор моделей, отзывы покупателей
- контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
- Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
- «Туман» — 54 (15А).
- Стоп-сигналы и указатели поворота — 43 (15А).
- Габариты левой фары и левого заднего фонаря — 57 (5А).
- Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
- Задний противотуманный фонарь — гнездо 18 (5А).
- Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
- Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
- Габариты правой фары и правого заднего фонаря — 58 (5А).
Также не стоит забывать об элементарных правилах безопасности, которые подразумевают установку стояночного тормоза для фиксации авто, переключение освещения в положение 0, включение передачи на механике или режима P на АКПП. Чтобы снять ее с панели, нужно приподнять боковую крышку плоской отверткой и снять ее.
Схема расположения реле в блоке “В” Диагностический разъем, блок управления кондиционером, блок управления климат-контролем, электромагнит блокировки ключа в выключателе зажигания Не оставляйте припаркованный автомобиль с полностью вывернутыми колёсами, а также не держите колёса вывернутыми до упора более 5 секунд, чтобы избежать поломок ЭУР. Что фары ближнего света, что задние фонари конструируют с особой тщательностью из самых качественных и надежных материалов.
Наименование Цоколь Мощность, Вт Блок-фара лампа дальнего ближнего света H4 60 55 лампа указателя поворота PY21W 21 лампа габаритов W5W 5 Задний фонарь лампа указателя поворота PY21W 21 лампа сигнала торможения P21W 21 лампа габаритного света W5W 5 лампа противотуманного света P21W 21 лампа света заднего хода P21W 21 лампа противотуманной фары HB4 51.
| Наименование | Цоколь | Мощность, Вт |
| Блок-фара | ||
| лампа дальнего/ближнего света | H4 | 60/55 |
| лампа указателя поворота | PY21W | 21 |
| лампа габаритов | W5W | 5 |
| Задний фонарь | ||
| лампа указателя поворота | PY21W | 21 |
| лампа сигнала торможения | P21W | 21 |
| лампа габаритного света | W5W | 5 |
| лампа противотуманного света | P21W | 21 |
| лампа света заднего хода | P21W | 21 |
| лампа противотуманной фары | HB4 | 51 |
Лампы ближнего и дальнего света
Диагностический разъем, блок управления кондиционером, блок управления климат-контролем, электромагнит блокировки ключа в выключателе зажигания. Для этого полностью откройте и закройте каждое стекло, продолжая удерживать кнопку в крайнем положении 1-3 секунды.
Назначение реле блока “В” в Фольксваген Поло седан
- С небольшим усилием нажмите на патрон и осторожно проверните против движения часовой стрелки (действовать следует очень аккуратно, чтобы не раздавить колбу).
- В завершении разборки сгоревшая габаритная лампа достается из корпуса.
Также не стоит забывать об элементарных правилах безопасности, которые подразумевают установку стояночного тормоза для фиксации авто, переключение освещения в положение 0, включение передачи на механике или режима P на АКПП. А в случае восстановления не гарантируется длительная работоспособность.
Монтажный блок предохранителей в салоне: Если все же дело в лампочке, то при замене специалисты рекомендуют использовать или оригиналы, или аналоги с соответствующими параметрами и специальной маркировкой на цоколе устройства. Самостоятельная замена ламп на Фольксваген Поло седан представляется совсем несложной процедурой, с которой смогут справиться начинающие мастера. Рассмотрим операцию по обновлению ламп на автомобилях для двух вариантов исполнения ламповых блоков, разделенных во времени 2015 годом.
Какое количество фонарей заднего хода у Фольксваген Поло?
Мне часто задают вопрос, сколько фонарей заднего хода у автомобиля Volkswagen Polo. В данной статье я расскажу о количестве фонарей заднего хода у различных поколений Volkswagen Polo и дам несколько советов относительно их замены.
Volkswagen Polo 1
Первое поколение Volkswagen Polo, производство которого началось в 1975 году, оснащалось одним фонарем заднего хода. Этот фонарь располагался на центральной части заднего бампера автомобиля.
Volkswagen Polo 2
Второе поколение Volkswagen Polo, выпущенное в 1981 году, также имело один фонарь заднего хода, расположенный в центре задней части автомобиля, под багажником.
Volkswagen Polo 3
Следующее поколение Volkswagen Polo, представленное в 1994 году, уже имело два фонаря заднего хода. Они располагались по обеим сторонам автомобиля, симметрично относительно центра задней части.
Volkswagen Polo 4
Четвертое поколение Volkswagen Polo, появившееся в 2001 году, также имело два фонаря заднего хода. Они размещались на задней панели автомобиля с обеих сторон номерного знака.
Volkswagen Polo 5
Пятое поколение Volkswagen Polo, выпущенное в 2009 году, также оснащено двумя фонарями заднего хода. Они находятся по бокам задней панели автомобиля, несколько выше уровня номерного знака.
Volkswagen Polo 6
Последнее шестое поколение Volkswagen Polo, вышедшее в 2017 году, имеет два фонаря заднего хода, расположенных по бокам задней панели, но немного выше уровня бампера.
Замена фонарей заднего хода
Если вам потребуется заменить фонари заднего хода на вашем автомобиле Volkswagen Polo, рекомендую обратиться к профессиональному автомеханику или сервисному центру. Они смогут выполнить замену качественно и гарантированно.
При замене фонарей заднего хода важно учитывать марку и модель вашего автомобиля, чтобы выбрать подходящие фонари, подходящие по размеру и функциональности.
- Выберите качественные оригинальные фонари от производителя Volkswagen или проверенные запчасти от известных производителей.
- Убедитесь, что фонари заднего хода правильно соответствуют вашей модели Polo и совместимы с остальной электрической системой автомобиля.
- Если вы не уверены в своих навыках, лучше обратиться к специалистам, чтобы избежать проблем с электрической системой или повреждениями автомобиля.
В заключении, количество фонарей заднего хода на автомобиле Volkswagen Polo зависит от его поколения. Более новые модели имеют два фонаря заднего хода, тогда как ранние поколения оснащены одним фонарем. При замене фонарей всегда обращайтесь к профессионалам, чтобы быть уверенными в качестве работ и совместимости выбранных запчастей.
