Как за 10 минут проверить стойки стабилизатора

Подвеска

Стойки стабилизатора (СС) – это важный элемент подвески автомобиля, который отвечает за устойчивость движения в поворотах. Разберем, что такое стойки стабилизатора, где они находятся, как работают, как их проверить.

Стойка стабилизатора это

Чаще всего стойка стабилизатора – это шток с двумя шарнирами на концах. Но могут быть и другие варианты, когда на одном или обоих концах втулка. Узел одной частью соединен со стабилизатором поперечной устойчивости, а второй с узлом подвески. Стабилизатор со стойками соединяем противоположные колеса на одной оси, к кузову крепиться втулками.

Конструкция и принцип работы

Элемент подвески автомобиля, который служит для уменьшения кренов (наклонов) кузова при движении в поворотах на высоких скоростях. Они также снижают вибрацию и дребезжание в кузове при езде по неровностям дороги. Одной из основных функций стабилизатора является обеспечение более безопасной езды на автомобиле, так как уменьшение кренов повышает устойчивость автомобиля на дороге.

Наиболее распространены СС с шаровыми шарнирами на концах. Как понятно из названия, они состоят из шарового шарнира и его посадочного места. Это соединение закрыто герметичным резиновым пыльником и хорошо смазано.

Чтобы понять, как работают стойки стабилизатора, необходимо помнить, что со стабилизатором они соединены не жестко. Небольшое движение необходимо конструкции для работы. Когда автомобиль поворачивает, то естественно он кренится. Вот тут и вступают в работу стабилизатор и его стойки.

При крене нагрузка на внешнее и внутренне колесо относительно поворота сильно разнится. А стабилизатор и СС, связывая их, действуют в противоположном направлении относительно сил влияющих на колеса. Благодаря этому автомобиль лучше управляется при поворотах и меньше кренится.

Признаки неисправности

• Первый признак неисправности стоек – это звуковые эффекты при проезде неровностей на дороге. Если вы заметили, что во время проезда по ямам или неровностям на дороге слышится какой-то стук или скрип, это может свидетельствовать о неисправности. Причем чаще всего стойки стабилизатора стучат так явно и громко, что, кажется, что подвеска машины сейчас развалится.
• Второй признак – скрип при повороте. Дело в том, что если под пыльник попала вода или грязь, то посадочное место шарнира начинает быстро ржаветь и стираться. Возникает характерный скрип.
• Третий признак (при крайней изношенности стоек) – это ухудшение управляемости автомобиля. Если вы заметили, что ваш автомобиль начал более сильно крениться во время поворотов или начал хуже держать дорогу, это может свидетельствовать о неисправности.

Что ломается

Как и во многих других узлах подвески у стоек стабилизатора первыми выходят из строя пыльники. Из-за потери герметичности в шаровое соединение попадают пыль и вода. Они очень быстро разрушают свойства смазки, шарнир выходит из строя.

При этом не редки случаи, когда пыльник СС цел. Но шаровое соединение вышло из строя. Объясняется это тем, что, несмотря на наличие смазки, посадочное место шара стирается или разбивается. В результате появляется скрип стоек стабилизатора при повороте колеса.

При крайней степени износа шар может выскочить из посадочного места. Тогда стабилизатор перестанет выполнять свои функции, так как будет утеряна связь между колесами.

Еще один не частый случай – поломка штока стойки стабилизатора. Обычно такое случается если колесо попало в глубокую яму с острыми краями на большой скорости.

Как проверить стойки стабилизатора, не вывешивая колеса

Первый способ – визуальный осмотр. Иногда нарушения работы стоек стабилизатора можно заметить визуально. Например, если поврежден пыльник: на нем есть трещины или разрывы. Также следует проверить крепежные элементы стоек, такие как гайки и болты, на предмет их затяжки и отсутствия повреждений.

Второй способ – проверка на устойчивость. Чтобы провести такую проверку, необходимо приподнять переднюю или заднюю часть автомобиля и приложить небольшое усилие к штоку стоек. Если СС исправны, то они будут двигаться с небольшой амплитудой, не издавая никаких звуков.

Самостоятельно проверить стойки стабилизатора, у которых на одном или обоих концах втулки с резиновыми элементами также несложно. При визуальной оценке о поломке скажут сильно растрескавшиеся или порванные втулки. При попытке раскачать СС, услышите характерный стук.

При самостоятельной оценке состояния стоек стабилизатора на стоящем на земле авто, может показаться, что проблем нет. Это происходит из-за того, что под нагрузкой раскачать элементы ходовой гораздо сложнее.

Если ездить с неисправными стойками

Несправные стойки стабилизатора могут страшно стучать, кажется, будто отвалился рычаг или лопнула пружина. Но на самом деле автомобиль может передвигаться без особых проблем. Есть ведь машины без стабилизатора поперечной устойчивости, ездят. Но даже если СС стучит, она по-прежнему выполняет свои функции.

Даже если СС сломается, перестанет связывать колеса между собой, ничего кричного не случится. Чаще всего до этого не доходит, водителей утомляет громкий стук из-под машины.

Машины, у которых нет стабилизатора поперечной устойчивости. Причем у Логана и Альмеры были отверстия под заводской крепеж, многие покупали СПУ и до устанавливали.

Замена

Замена стоек стабилизатора — это достаточно простая процедура, которую можно выполнить самостоятельно при наличии некоторого опыта и инструментов.

Напомню, что стойки стабилизатора меняются парами на одной оси. Дурная экономия — замена одной, просто заставит ездить в сервис дважды.

/>

/>

/>

/>

/>

/>

/>

/>

/>

/>

/>

Вот пошаговая инструкция, которая поможет вам заменить стойки стабилизатора:

1. Подготовьте инструменты: ключи, пассатижи, гаечный ключ, отвертки и т.д.
2. Поднимите автомобиль на подъемнике или, используя домкрат, установите его на подставки.
3. Снимите колеса и открутите СС от стойки амортизатора (часто они крепятся именно к ним, но не всегда).
4. Открутите крепления от самого стабилизатора, используя подходящие инструменты.
5. Старая тяга снята.
6. Установите новую запчасть, закрутите крепления.
7. Установите колеса, опустите машину и окончательно затяните гайки крепления колес.

Ремонт стоек

Обычно стойки стабилизатора не ремонтируют. Оригинальные могут стоить дорого, но заменителей на большинство автомобилей множество.

Какие тяги купить

LEMFORDER: компания известна своей высокой надежностью и долговечностью, производит качественные запчасти, которые долго сохраняют свои характеристики.

TOPRAN: предлагает широкий ассортимент СС различных размеров и типов для разных марок автомобилей, обладает хорошей репутацией на рынке автозапчастей.

SASIC: гарантирует высокое качество своих стоек стабилизаторов, производит их из высокопрочных материалов, что обеспечивает долговечность и надежность.

GMB: предлагает высококачественные и надежные СС, производимые из прочных материалов, обеспечивающих долговечность и хорошую работу.

CTR: гарантирует надежность и долговечность своих стоек стабилизаторов, использует качественные материалы и обеспечивает отличное качество своих продуктов за приемлемые деньги.

Sidem: известна своим широким ассортиментом СС, обладает высокой репутацией на рынке автозапчастей благодаря своей надежности и качеству.

LinksMaster: предлагает стойки высокого качества, изготовленные из прочных материалов.

Хорошие люди провели испытание стоек стабилизатора разных производителей. За основу была взята деталь для Mazda 3 и Форд Фокус 2 поколения.

Производитель	Диаметр шара, мм	Усилие до разрушения, кгс	Повреждение
Mazda	16	1200	вырыв пальца из корпуса шарнира
555	18	1216(1.01)	разрыв резьбовой части пальца
CTR	19	1320 (1.1)	вырыв пальца из корпуса шарнира
Febest	18	1160 (0.97)	разрыв резьбовой части пальца
Fenox	20	1248 (1.04)	разрыв резьбовой части пальца
Flennor	16	1272 (1.06)	вырыв 2 пальцев из корпуса шарнира
Hola	18	1016(0.85)	отрыв корпуса шарнира по сварному шву
Jikiu	18	1440 (1.2)	разрыв резьбовой части пальца
KYB	18	1800 (1.5)	разрыв резьбовой части пальца
Moog	19	1400 (1.17)	срез пальца
SWAG	16	1216(1.01)	вырыв 2 пальцев
Torque	20	1200 (1)	разрыв резьбовой части пальца
Подробнее об испытании можете прочесть тут https://www.drive2.ru/b/584983892637785598/

Как проверить новые

Покупая новые стойки стабилизатора не поленитесь их проверить. Особенно это актуально для стран, в которых подделывают запчасти.

Для проверки новых стоек стабилизатора нужно выполнить несколько действий:

1. Осмотреть элемент: проверить их на наличие повреждений, деформаций или трещин.
2. Попробуйте повернуть палец стойки стабилизатора руками. Он должен двигаться только при значительном усилии, плавно, не издавая никаких звуков.

Если материал был полезен, напишите комментарий. Если оказался бесполезен или неточен, тем более пишите.

Тема: Замена стоек стабилизатора

Столкнулся с такой проблемой на 18000 км. Стук в передней части автомобиля, как будто пластмасса открутилась и потихоньку вибрирует при проезде неровностей. Хотелось верить в чудо, а н нет. Облазил весь передок и дошел до подвески. С виду вроде все в порядке, но когда расслабил гайки на левой стойке стабилизатора, то все подозрения сошлись во едино. Вердикт: Было выявлено начало КОНЦА стойки стаба.

Гарантийный ремонт прошу не обсуждать, сам на перед знаю . , как все веревочки совьются ВСЕ РАССКАЖУ.
Так вот:
Родная стоит 1800 целковых, жаба задушила и решил заменить аналогом, а точнее оригиналом, но который устанавливали до сентября 2013 года она дешевле в 3 раза.
Номер оригинала Hyundai/Kia 54830-A6000, на что заменил Hyundai/Kia 548300u000
1806 руб. против 641 руб.
Различия на фото не критичны совершенно, по качеству, ну поживем увидим.
К стати, кончился нижний шарнир с левой стороны, остальные в норме. Заменил обе.
За качество фото уж на ругайте.

Номера для справки

Hyundai/Kia 54830-0U000 — перед левая и правая (они одинаковые, оригинал)
Hyundai/Kia 54830-A6000 — перед левая и правая (они одинаковые, оригинал)

Hyundai/Kia 55530-3R000 — зад левая (оригинал)
Hyundai/Kia 55540-3R000 — зад правая (оригинал)

Устраняем стук в подвеске Сида заменой тяг стабилизатора

Стойки стабилизатора из всей подвески Киа Сид выходят из строя обычно раньше всего. Некоторые называют эту проблему даже болезнью этой машины. Но на самом деле она встречается чуть ли не на всех авто этого класса с подобной конфигурацией ходовой части. Этим «больны» и Форд Фокус и Поло и Рио и так далее. Дело тут скорее в конструкции стабилизатора, самих тяг и условиях эксплуатации.

Стабилизатор поперечной устойчивости применяется в подвеске разных типов на большинстве современных легковых автомобилей. Он нужен для распределения нагрузки между внутренними и внешними колесами машины в поворотах, когда центробежная сила стремится стянуть ее с траектории, а внешние колеса получают повышенную нагрузку.

Конструктивно представляет собой торсион, работающий на скручивание. Крепится обычно к кузову или подрамнику при помощи втулок стабилизатора и к амортизаторам или рычагам подвески при помощи шарнирных тяг, которые и называются стойками, некоторые еще называют их «косточками».

У тяг стабилизатора Сид сразу два слабых места — это верхний и нижний шаровые шарниры. Они представляют собой металлический шарик, находящийся в специальном уплотнителе и имеющий большую степень свободы. Данный уплотнитель со временем разбивается, что и приводит к выходу из строя детали.

Неисправные стойки стабилизатора дают о себе знать стуком в подвеске Сида спереди или сзади при проезде мелких неровностей. Точно определить что стучат именно «косточки» поможет диагностика подвески. Но, как правило, на 90% исправных Сидов все начинается именно с них.

Передняя стойка стабилизатора Kia Ceed

Обычно стук начинает проявляться после первых 80 000 километров пробега, но эта цифра очень сильно зависит от состояния дорожного покрытия, на котором использовался автомобиль, и манеры вождения владельца. Замена тяг стабилизатора на пробеге около 40-50 тысяч километров не редкость, где-нибудь в местности с проселочными дорогами или приравненными к ним, однако, бывали случаи что стойки «жили» гораздо дольше сотни тысяч.

Если обнаружена неисправность стоек стабилизатора, не следует затягивать с их заменой, движение на автомобиле с таким дефектом может стать опасным.

Выбор тяг стабилизатора Киа Сид

Выход из строя стоек стабилизатора Киа Сид не грозит владельцу большими затратами. Стоимость этих деталей не велика, работы по замене тоже обходятся не дорого. При этом выбирать есть из чего. Оригинальные тяги могут ходить, как уже говорилось выше, до сотни тысяч километров, а среди дешевых заменителей попадаются такие, которые менять приходится чуть ли не как моторное масло — раз в 15 тысяч.

Из-за высокой унификации деталей между автомобилями модельных линий Hyundai и Kia тяги стабилизатора Сида так же подходят на многие другие модели одноклассников такие как Cerato, Rio, Hyundai Elantra, Solaris, i30, Veloster.

Для Cee’d JD (2012, 2013, 2014, 2015, 2016, 2017)

1. Оригинальные передние стойки стабилизатора Hyundai/Kia — каталожный номер 54830-0u000.
2. Из качественных заменителей можно выбрать CTR CLKH-46, Lemforder 36738 01 — они подешевле оригинала, если нужно еще сэкономить то LYNXauto C7369LR, FENOX LS11016, MASUMA ML-K104, есть и другие производители, названия которых не так на слуху, а качество тоже неплохое.

• Оригинал — 55530 3R000. Заменители: CTR — CLKH 45L, FEBEST — 1223 IX35R, TRW — JTS 984, MASUMA — ML 132.
• Подешевле: NIPPARTS — N4890321, AMD — SL269L, VTR — HY4314S и другие.

Для Cee’d ED(2006, 2007, 2008, 2009, 2010, 2011)

• На Киа Сид в кузове ED оригинальными считаются передние стойки стабилизатора с каталожным номером 548302H100.
• Варианты замены: CTR — CLKH 30. Lemforder — 35001 01, FEBEST — 1223 ENF, Japan Parts — SI KO8. TRW — JTS 1195, ABS — 230657 и еще куча марок, качество продукции некоторых из них очень даже ничего.

• Код оригинальных тяг — 55530 1H100, есть еще один оригинальный артикул детали S55530 1H100.
• Заменителей много, просто море: CTR — CLKH 31, Lemforder — 35002 01, Fenox — LS11141, AMD — SL113, FEBEST — 1223-ENR, VTR — 4313S, BOSM — BSL-12777, Japan Parts SI-K09.

Если выбирать какие стойки стабилизатора поставить для тюнинга, то здесь надо понимать что это достаточно простые узлы, которые предназначены для прочного крепления стабилизаторного торсиона к деталям подвески с необходимой подвижностью.

Особой функциональностью они не обладают и повлиять на ходовые качества существенно не могут. Отзывы о том что после замены этих деталей машина стала вести себя на дороге собраннее и жестче возникают обычно просто после замены старых разбитых на новые.

Здесь важно понимать что основными характеристиками являются прочность и долговечность и именно в соответствии с этими критериями их нужно выбирать.

Для правильного самостоятельного заказа стабилизаторных тяг следует всегда подбирать их по VIN-номеру авто, так возможность ошибки будет сведена к минимуму, так как автомобили даже одного поколения могут использовать разные детали, а производитель может заменить каталожный номер в любое время.

Замена стоек стабилизатора

Замена стоек стабилизатора Киа Сид — не сложная процедура, для ее проведения не требуется специального инструмента и оборудования поэтому, при наличии навыков ремонта ее можно сделать своими руками и в гаражных условиях.

Из инструмента потребуется набор ключей или головок, возможно, шестигранников, домкрат и монтировка. Если подвеска Сида давно не разбиралась можно предварительно замочить гайки в WD-40 чтоб откисли от ржавчины и грязи.

Ставим машину на ровную поверхность, домкратим сторону, с которой нужно заменить тягу и снимаем колесо. Хорошо данный вид работ проводить на подъемнике, в таком случае можно вывесить сразу обе оси, что облегчит снятие стоек.

В случае с поддомкрачиванием одной стороны торсион стабилизатора находится в скрученном положении, поэтому тяга обычно выходит из крепления с трудом. Тут поможет обычная монтировка, с ее помощью нужно отогнуть стабилизатор вниз и тогда тяга освободится и ее можно будет вынуть.

Как вариант можно поставить колесо и немного опустить машину или вообще ее не домкратить, но тогда не удобно будет ее доставать из-за низкого клиренса.

Замена передней «косточки» Kia Ceed. Красным показаны места крепления, синим — стабилизатор поперечной устойчивости, который, при необходимости, нужно отогнуть вниз

Когда машина понята, а колесо снято откручиваем гайку которая крепит стойку стабилизатора сверху. Для этого может понадобиться дополнительный рожковый ключ или шестигранник. Они нужны чтобы придержать шток шарнира от проворачивания. Но обычно гайки откручиваются и так.

Вынимаем верхний конец тяги из крепления, пользуясь, при необходимости, монтировкой как описано выше. Откручиваем нижнюю здравствуйте гайку и снимаем старую тягу. Ставим новую и закрепляем в обратном порядке. Нужно закрепить ее надежно не допуская чтобы шток перекосило в проушине.

Повторяем подобную процедуру для всех тяг по кругу. На Сидах ED и JD действия практически не отличаются. Спустя пару поездок на автомобиле с новыми стойками неплохо было бы проверить надежность затяжки гаек на них, при необходимости подтянуть.

Замена стоек стабилизатора 548303U000FFF KIA CEED JD 2013

ДОБРОЕ ВРЕМЯ СУТОК
После реставрации рулевой решил заменить и стойки. Стал искать, читать и нашел… родные стойки по вину выдают
54830-0U000 цена 650р длинна 283мм.
Потом увидел сравнение у SER767
что эти стойки как бы доработанны
54830-A6000 цена 1250р длина 283мм
Готов был уже заказывать их. Но нарвался на статью pashaa5 про стойки
548303U000FFF цена 650р длина 268мм

Их и заказал

Так же замечал когда машина на подъемнике рулевые наконечники касались с тягой. Да не критично но почему бы не исправить. Купил я их в основном изза того что на них два хомута

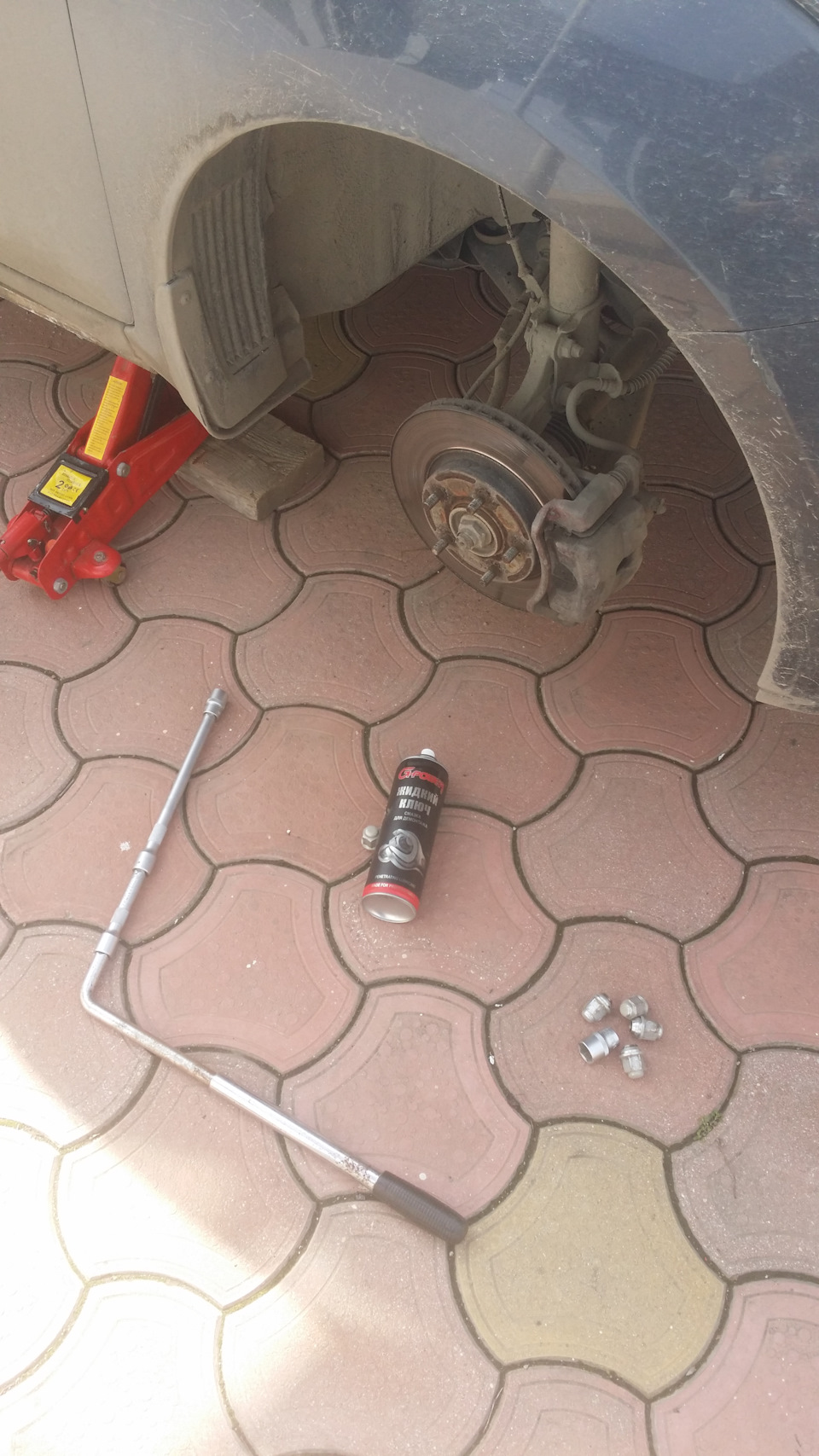

Весь процесс снятия не буду описывать. Там все просто. Подвесил оба колеса. Сорвать верхние гайки пришлось напрячься

Сорвал только с таким рычагом.

нижние гайки неудобно но возможно.

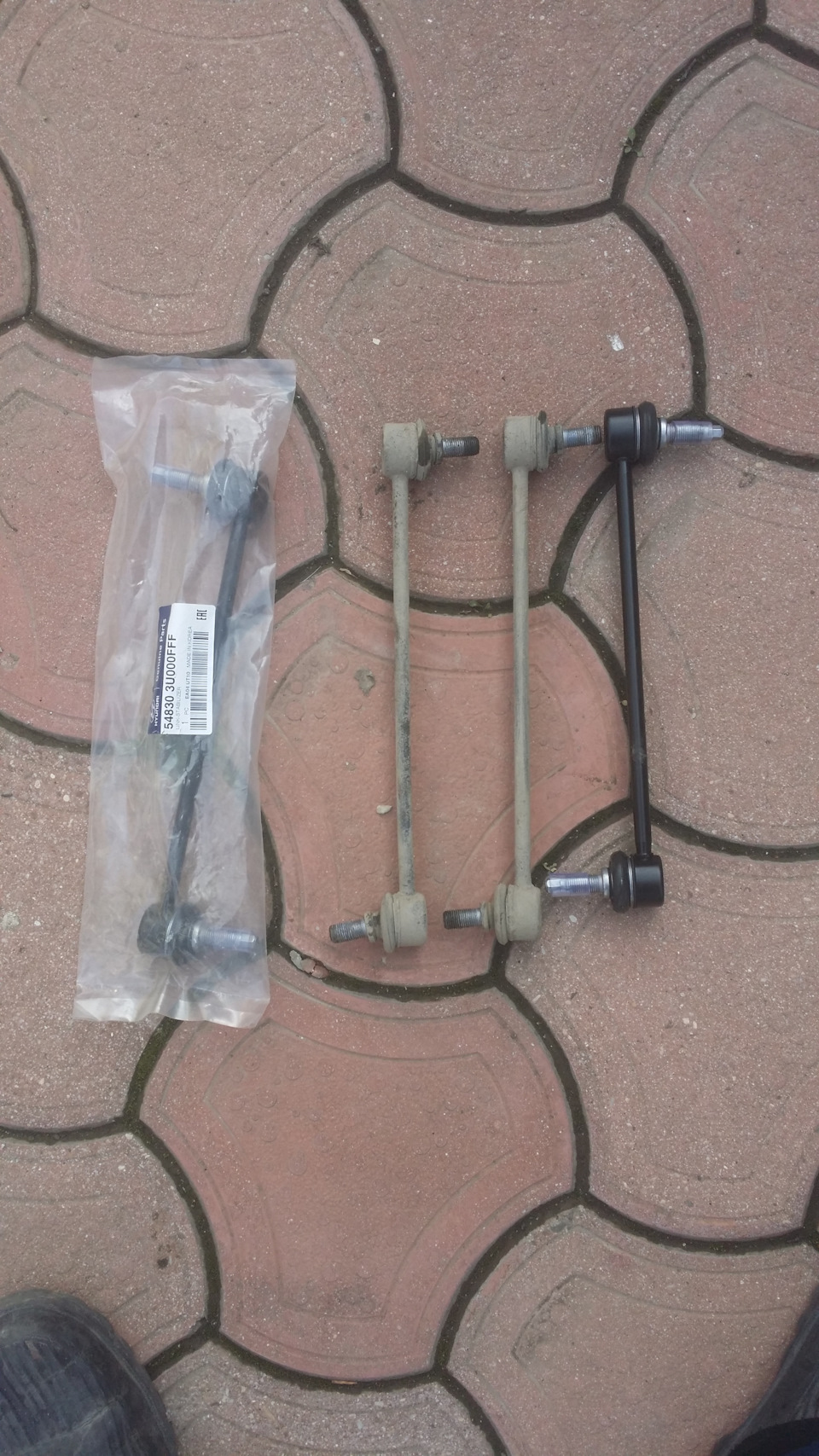

Разница в длине незначительна

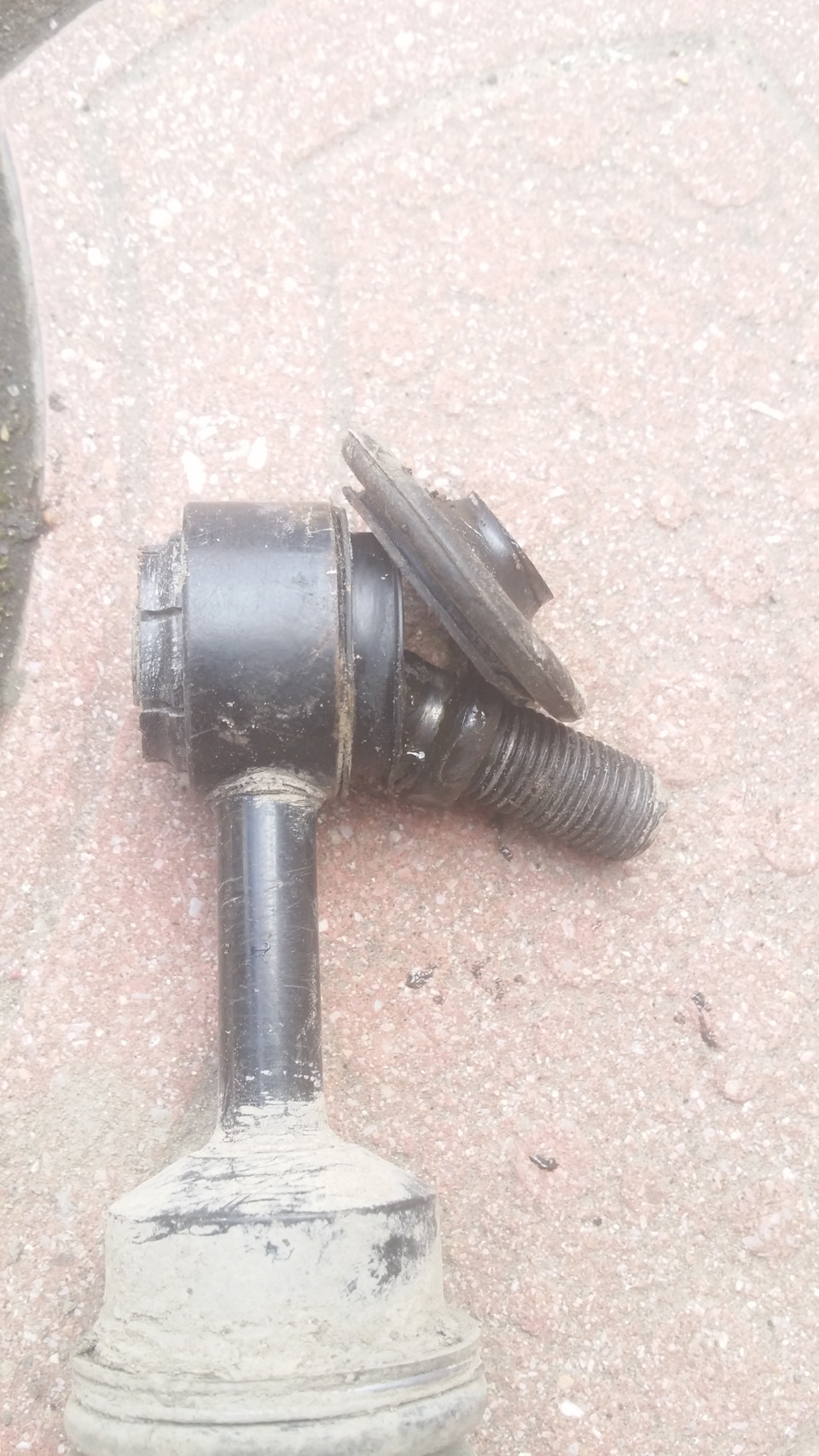

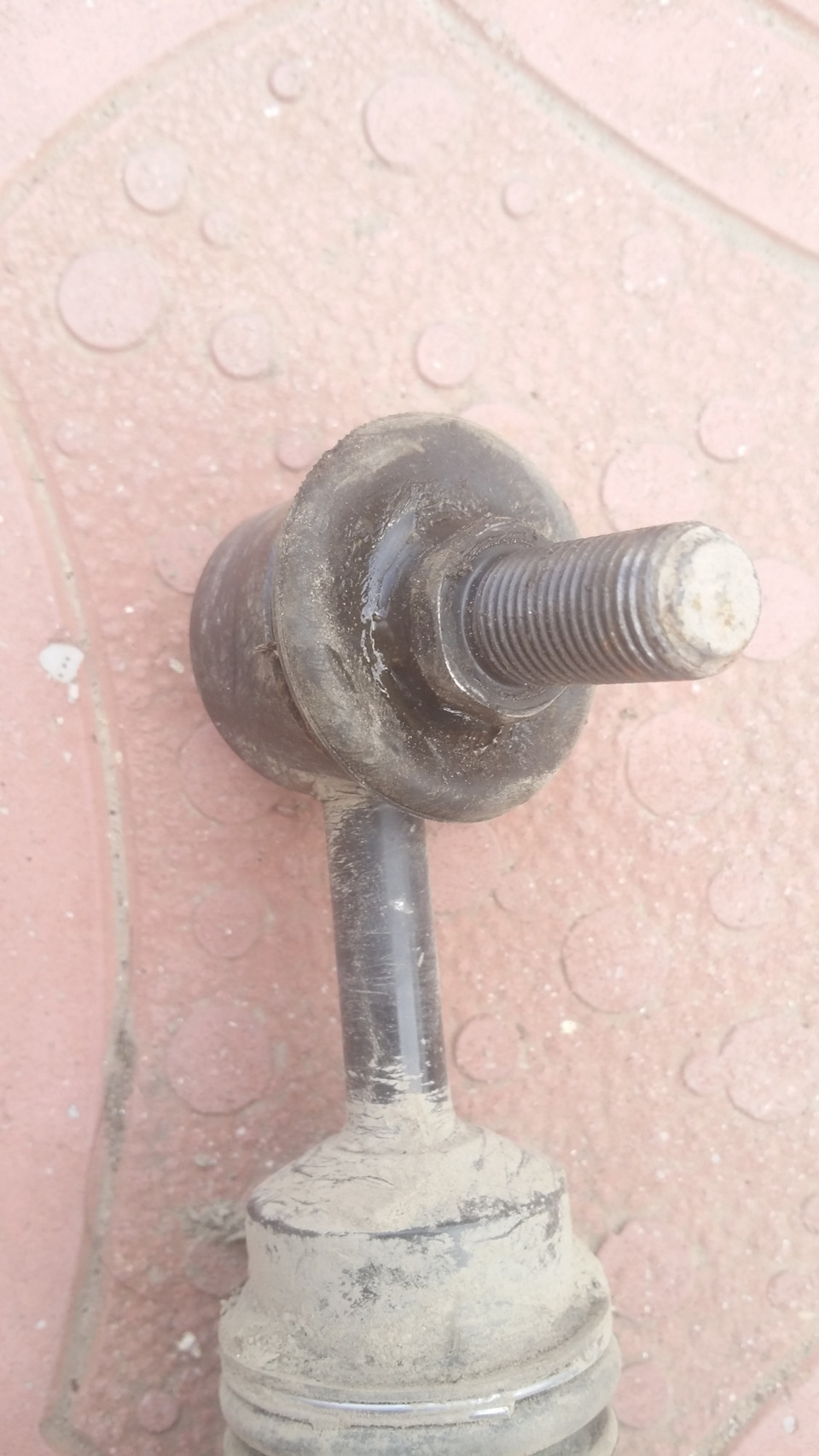

Приехали эти стойки вот в такой упаковке. А вот старые, что я заметил так это то что верхний шарнир как новыые. И ходят туго и люфтов нет. Я так думаю нижний страдает сильнее и если не лениться и менять их местами можно продлить срок.

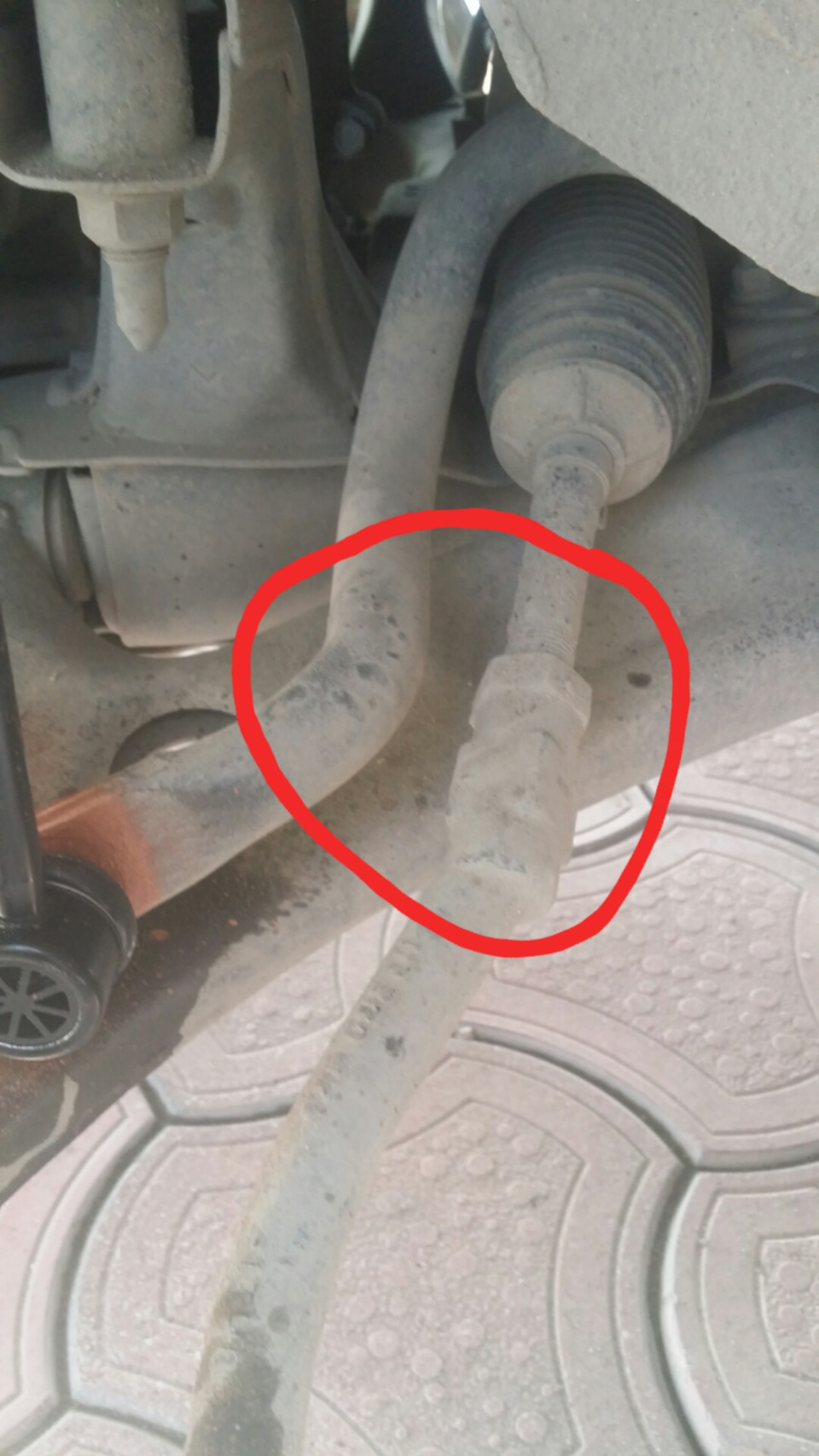

… … На старых стойках вот в этом месте практически касалось.

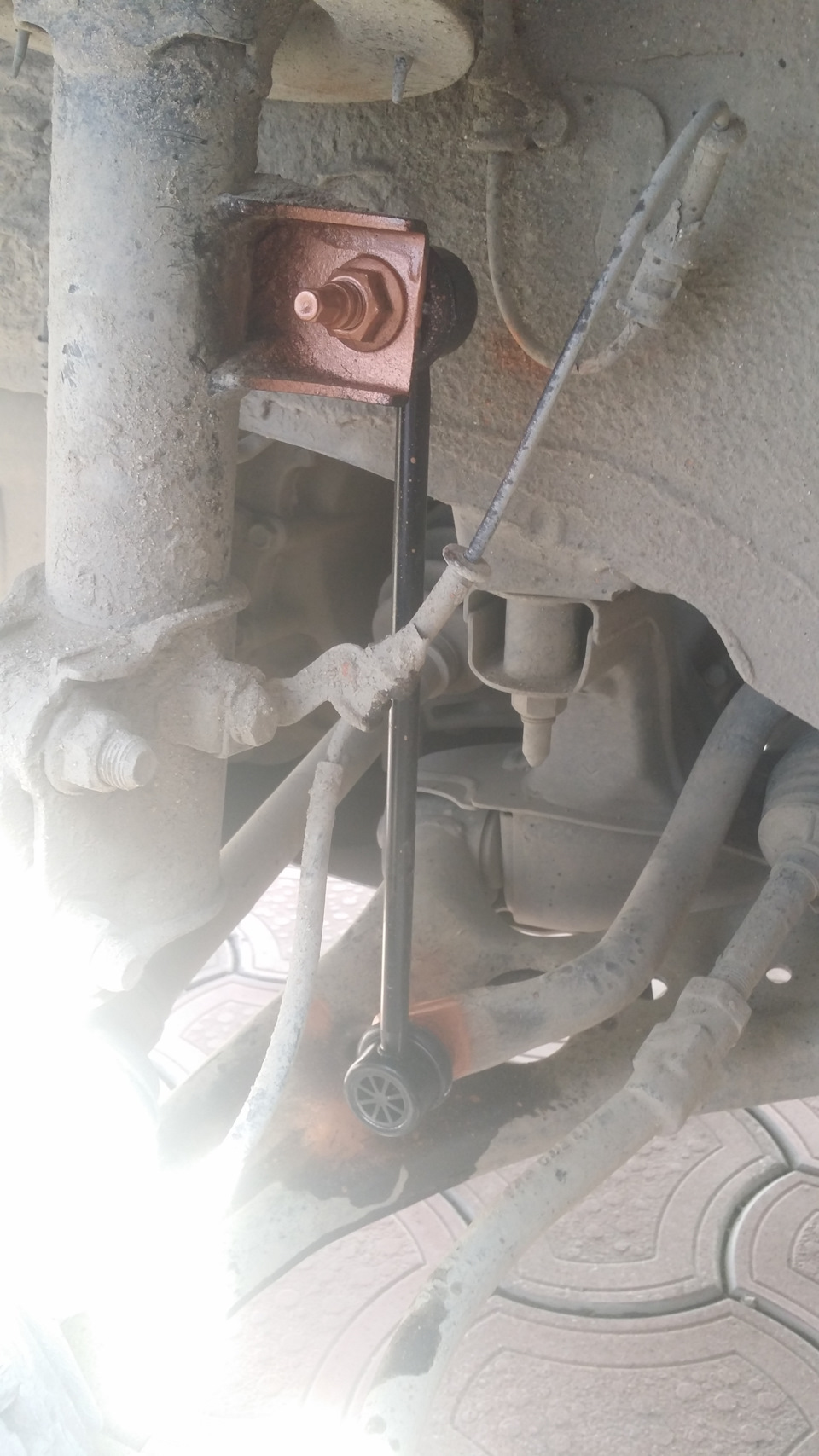

Передок собран.
Теперь. не так давно менял задний стабилизатор покупал я его за 700р через 14т км стал проявляться стук. Через еще 2т км застучал окончательно. Оригинальный стоит 600р 9 дней правда нужно подождать и вот

Точно для себя понял что CTR именно стойки мусор. тем более на сегодня любая запчасть CTR очень не значительно отличается в цене от оригинала.

Прошел где то 18т … Мусор стr … …

Все стойки теперь оригинал. Проехался около 50км передом работает отлично. Прям приятно неровности проезжать.

Запчасти

KIA Ceed SW 2013, двигатель бензиновый 1.6 л, 129 л. с., передний привод, автоматическая коробка передач — своими руками

Машины в продаже

Kia Ceed, 2015

Kia Ceed, 2014

Kia Ceed, 2013

Kia Ceed, 2013

Комментарии 41

привет! а задние стойки и левая и правая с одним артикулом?

Нет. Артикул разный, но вот сами стойки одинаковые. Взаимозаменяемы. Какой из них дешевле тот и бери.

Привет, сколько в итоге пробежали?

Привет. До сих пор стоят. И работают без замечаний. За 40т км по моему перевалило

Привет. Для стоек 548303U000FFF нужно новые гайки покупать или старые подойдут

Если старые в хорошем состоянии то они подходят.

Спасибо! А в целом изменились ощущения при установке коротких стоек от солярки? Не сильно критично? Да и в целом, еще живы? если да, то сколько прошли?

Ни каких изменений не понял. Проблем нет. Стуков или задеваний тоже нет. Если не ошибаюсь больше 20т уже прошли. Как раз думал перевернуть их. Так как нижняя шаровая страдает больше.

Спасибо, буду заказывать!

Да они щя стоят так же как и родные. По чем у вас они ?

от 1250 на Zzap, от 1480 на автодоке и до 2500+

Никогда не заказывал на ззапе. Там регистрация нужна? И на почту приходит ? У нас в городе нет ззапа или точек выдачи, не видел.

Я сам не разу там не покупал, в основном на Автодоке…Вроде и дешевле, но стрёмно на паль попасть.
