Как заменить щетки на генераторе

(#5) Пропала зарядка АКБ. Ремонт генератора\Замена щеток

НАК — исправно возит семью моей сестры исправно 99% времени. ездят они много, часто по трассе) Но иногда… редко, он дает о себе знать, и ладно если подошел срок ТО — это прогнозируемо, но вот когда что-то ломается — неприятно)

Звонит сестра в один день и говорит — "Загорелся красный аккумулятор на приборке"

Прошу оставить машину, и пока никуда не ехать далеко…но пока она вернулась домой, …больше не завелась, оно и понятно — высосало АКБ
Попросил зарядить АКБ, и снова прокатиться — проверить. Сделали. Без результата.

И тут начали мысли проскакивать, что точно гена мозги парит, и чтобы проверить версию с щетками прошу — на другом конце провода, найти возможность чем-то слегка ударить по гене металлическим)

Сделали. Заводят — аллилуйя)) Значок АКБ на панели погас… и я делаю вывод, треба замена щеток. Ну ладно…окей.

Итак, НАК успешно около недели еще ездит, и приезжает наконец-то ко мне — на ТО-120, которое подошло по пробегу…НУ и конечно же — починить генератор

У многих тут на drive2 описана процедура замена щеток, и что можно сделать это без снятия генератора с авто — очень здорово!

Не совсем прямо удобно — но терпимо. Снимаем тепло-защитный экран с кат-коллектора, и доступ открыт.

После снятие крышки с регулятора, которая прикрывает щетки — взору открылась неприятная картина: критично изношены контактные кольца якоря

После несложного демонтажа регулятора целиком… мы видим "беду" еще лучше

Регулятор-"шоколадка" снят… и можно приступать)

Сразу видим, что причина верная — щетки износили сильно, и одна (как обычно и бывает) сильнее другой.

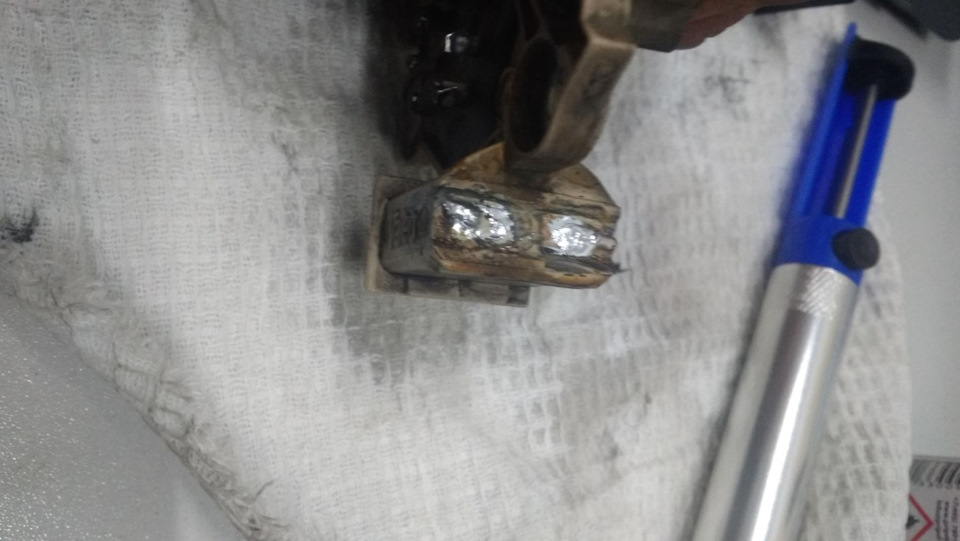

Замена щеток классическая — не сложная. С обратной стороны убираем герметик, и видим припой, которым и держатся щетки. Т.к. мощного паяльника не было под рукой… да и для упрощения демонтажа (т.к. провод от щеток не просто припаян, а еще и обжат в трубочке-гильзе) проще спилить\сточить лишнее "мясо"

И уже после этого, можно даже 60Вт паяльником, все это дело отпаять…и щетки весело "выстреливают" у вас в руках)

Новые щетки взял в местном центре по ремонту генераторов\стартеров в наличии, как я понял — самые популярные CarGo-px602.

Сравнение новых\старых:

Запаиваем аккуратно и надежно обратно, лишний "хвостик" отрезав. Так же желательно, припой так же чем-нибудь заизолировать\прикрыть

Щеточки на месте — все окей. Все собрано обратно, всё работает.

К сожалению, из-за ограниченного времени на ремонт, заменить контактные кольца не вышло. В следующий, удобный раз, буду делать.

Уже посмотрел, что их тоже можно купить. есть разные "китайские дубликаты", но судя по комментариям — многие ругаются что их качество очень низкое…

В общем на НАК — как-то туговато с нахождением "нормальных" контактны колец — посоветуйте, какие купить…и кого есть положительный опыт их замена и на какие. Спасибо.

Как самостоятельно заменить щетки генератора?

Автомобильный генератор оборудован ротором с коллекторным узлом, позволяющим подводить напряжение возбуждения при помощи угольных подвижных контактов. При обгорании или износе деталей нарушается работоспособность источника тока. Проверка и замена щеток генератора не требует использования специального инструмента и проводится владельцем самостоятельно.

Когда пора менять генераторные щетки?

Основные признаки выхода из строя щеток на генераторе:

• самопроизвольное отключение электрических приборов при работающем двигателе;
• снижение яркости свечения или мигание контрольных ламп и штатной светотехники;
• падение напряжения в бортовой сети при работе силового агрегата;
• появление посторонних звуков (шуршания или писка) при работе генератора;
• включение контрольного индикатора отсутствия зарядки (лампа находится в комбинации приборов);
• быстрый разряд аккумулятора при движении автомобиля.

Расположение детали

Элементы подачи напряжения к обмоткам ротора находятся на задней части электрической машины. Щеточный блок крепится к корпусу генератора винтом или гайкой.

Подвижные графитовые стержни прижимаются к коллекторным кольцам, а выводы подсоединены к диодному мосту и к регулятору напряжения. Сверху электрические компоненты закрываются крышкой из пластика, предотвращающей попадание пыли и воды на контакты.

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

• со снятием оборудования;
• без проведения демонтажа.

Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Детали обрабатываются специальной жидкостью, в противном случае происходит слизывание граней гаек или ломается тело болта.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

• гаечные ключи или головки (размер и тип зависят от модели автомобиля);
• отвертки с плоским и крестообразным жалом;
• комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
• баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
3. Ослабить затяжку болта в нижней опоре.
4. Отсоединить коммутационные кабели.
5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.
8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.

Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.

Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Непосредственно в авто

Замена щеточного узла без демонтажа генератора возможна при условии свободного доступа к задней крышке электрической машины. Подобная конструкция встречается на автомобилях отечественного или импортного производства с атмосферными моторами простой конструкции (с 2-мя клапанами на цилиндр). Например, чтобы поменять узел на «классических» машинах ВАЗ, потребуется снять провод с минусовой клеммы аккумулятора, а затем демонтировать кабели от корпуса генератора.

При помощи короткой отвертки отвернуть винт крепления и вынуть изношенный узел. Проблемой является коррозия резьбовых соединений, нанесение жидкости WD-40 ситуацию не исправляет, поскольку из-за стесненного пространства невозможно приложить усилие к инструменту. Кроме того, на установленном генераторе невозможно корректно проверить состояние коллекторных колец. Новые щетки при контакте с поврежденным коллектором изнашиваются за 500-1000 км пробега, после чего генератор вновь выходит из строя.

На некоторых автомобилях доступ к генератору возможен со стороны днища машины (например, на Лада «Калина» с 16-клапанным мотором). Владельцу необходимо демонтировать защитные щитки, работы производятся из смотровой ямы или на подъемнике. После демонтажа проводов и защитного экрана требуется отвинтить крепления регулятора напряжения, а затем извлечь щеточный узел. Для замены колец коллектора требуется снятие генератора.

Замена щеток генератора

Автомобильный генератор предназначен для преобразования механической энергии вращения коленчатого вала двигателя в электрическую. Он выполняет две основные функции: подзарядки аккумулятора и питания выработанной электроэнергией систем электроснабжения автомобиля. В корпусе генератора переменного тока наряду с ротором и статором также размещены щеточный узел, регулятор напряжения и выпрямительный блок.

Щетки – наиболее уязвимый элемент генератора. В момент их контакта с токосъемными кольцами скорость вращения вала генератора достигает 12-14 тыс. об/мин, из‐за чего возникает ускоренный износ контактирующих поверхностей. Своевременная замена щеток генератора позволяет предупредить поломку щеточного узла и обеспечить бесперебойное электроснабжение автомобиля в процессе движения.

Щётки генератора: какую функцию выполняют?

При контакте с расположенными на валу вращающегося ротора токосъемными кольцами щетки генератора передают ток от аккумуляторной батареи на обмотки возбуждения ротора. Так создаётся электромагнитное поле.

Под воздействием переменного магнитного поля вращающегося ротора в катушках обмоток статора наводится электродвижущая силаи создается переменный электрический ток. Ток, проходя через диодный мост (выпрямительный блок генератора) преобразуется в постоянный. Именно такой необходим для подпитки аккумулятора и обеспечения функциональности электрооборудования автомобиля.

Когда нужно менять щётки: основные признаки

Замену рекомендуется выполнять по мере их износа, но не реже 1 раза в 4 года (или по достижении пробега в 50 тыс. км). Однако в сложных условиях эксплуатации критический износ щеточных стержней, изготовленных из графита или его соединений с медью (бронзой, алюминием), может наступить раньше названного срока. Щётки должны выступать не менее чем на 5 мм (норма – 8-10 мм). Именно этот показатель является самым важным — замерив длину, можно понять, есть ли проблема.

На то, что нужна замена щеток, может указывать появление некоторых симптомов, в том числе:

• отсутствие реакции стартера при повороте ключа зажигания в положение ON — это может произойти, если стержни перекошены, отсутствует их достаточное прилегание к поверхности токосъемных колец;
• медленное вращение маховика двигателя стартером;
• снижение мощности освещения салона, слабый или мигающий свет фар, габаритных огней;
• внезапное отключение электроприборов;
• быстрая разрядка аккумуляторной батареи, после которой зарядить ее становится практически невозможно.

Чтобы определить причину нарушений в работе генератора, необходимо провести точную диагностику неисправностей генератора и, в частности, щеточного узла.

Как проверить щётки генератора?

Щеточный узел, как правило, объединен с регулятором напряжения. Контакт с токосъемными кольцами ротора осуществляется за счет усилия пружин. Неисправность щеток генератора легко определить при визуальном осмотре (признак — длина выступающих концов менее 5 мм). Также нужно проверить диаметр токосъемных колец (норма – 14,2-14,4 мм, минимум – 12,8 мм). Не допускается наличие выработок на контактных поверхностях. Изношенные токосъемные кольца нужно менять.

Проблемы с генератором могут возникнуть также из‐за повышенного сопротивления щеток, которое должно составлять не более 0,5 ом. Заменить щетки придется, если при проверке мультиметр показывает увеличенное сопротивление.

Однако, учитывая, что в большинстве современных автомобилей щеточный узел совмещен с регулятором напряжения, проблемы генератора бывают связаны с неисправностью реле‐регулятора, рассчитанного на напряжение 15 В и ток до 5 А. Для диагностики используются замеры мультиметром. При заведенном двигателе величина напряжения на клеммах АКБ или на выходах генератора должна быть в пределах 14–14,2 В. Допускается изменение напряжения не более чем на 0,5 В. Если колебания оказываются более значительными, это признак того, что реле‐регулятор неисправен и подлежит замене.

Полезно также проверить регулятор напряжения.

Для этого собирают схему, объединяющую при помощи проводов регулируемый блок питания, лампочку, регулятор напряжения со щеточным узлом и мультиметр (вольтметр). Блок питания и мультиметр подключают с соблюдением полярности к контактам регулятора напряжения. Провода лампочки крепят к щеткам. Путем включения блока питания подается напряжение (от 3 В), лампочка загорается. При постепенном увеличении напряжения и по достижении 14 В лампочка должна погаснуть — это говорит о нормальной работе регулятора.

Как поменять щётки на генераторе?

Выполнить замену можно, не снимая генератор – достаточно снять регулятор напряжения вместе со щеточным узлом. Перед этим следует отключить генератор от питания (отсоединить минусовую клемму от АКБ). После этого открутить зажимную гайку, снять регулятор напряжения со щеткодержателем. При критическом значении износа (вынос менее 5 мм) понадобится замена щеток (графитовых стержней). Вот как это делают:

• отсоединить контакты (отпаять провода) и вытащить старые щетки, выполнить очистку места пайки, проверить упругость пружин;
• установить новый комплект в щеткодержатель, припаять контакты;
• проверить свободное перемещение щеток в щеткодержателе;
• установить щеточный узел на место и закрепить его гайкой.

Иногда решение может быть проще: возможно, контакт между щетками и кольцами ротора был нарушен из‐за залипания первых. Причина может быть в грязевых или графитовых отложениях, которые легко удалить путём продувки загрязненных мест сжатым воздухом.

Можно ли восстановить щётки?

В экстренных ситуациях, когда на помощь рассчитывать не приходится, можно воспользоваться советами мастеров по аварийному восстановлению щеточного узла. Однако в полной мере обеспечить надежное функционирование щеточного узла можно только с использованием качественных запчастей, рекомендуемых производителями. Восстановление — всегда временное решение; как только появляется возможность, нужно ехать в сервис.

Процедура замены щеток, несмотря на кажущуюся простоту, требует определенных навыков и специальных знаний. Поэтому лучше поехать в автосервис, где диагностику и техобслуживание электрооборудования вашего автомобиля выполнят быстро и с гарантией качества.

Замена щеток генератора ВАЗ 2113, 2114, 2115

Если на автомобилях ВАЗ 2114, 2113, 2115 аккумулятор начал держать зажигание только в течение нескольких минут, необходима замена щеток генератора. Если не выполнить ремонт своевременно, то придется постоянно заряжать агрегат, в ближайшее время – установить новый. Проверить работоспособность щеток несложно – по размеру выступа из гнезда. Если полученный результат превышает 5 миллиметров – нужно приступать к работе. Можно действовать по регламенту: через каждые 50 тысяч километров или каждый сезон. Этот ремонт – не сложный, его можно выполнить своими руками.

Необходимые запчасти

Для работы потребуется приобрести новые щетки. В магазине можно подобрать товар по артикулу 2101-3708340, 9402/9412 или ЭГ51А. Маркировку можно также узнать в инструкции по эксплуатации автомобиля. Лучше приобретать комплект, чтобы запасные части были всегда с собой. Это будет гарантией, что при возникновении поломки не придется вызывать эвакуатор.

Необходимые для ремонта инструменты

Для работы нужно подготовить следующий инструмент:

• торцевая головка с трещоткой на 8;
• ключ на 13;
• обычная плоская отвертка.

Цена замены щеток генератора без снятия и со снятием на ВАЗ 2113, 2114 и 2115 на 08.11.2019 года варьируется в пределах от 500 до 600 рублей. Недорого, но зачем платить? Самостоятельные работы вполне целесообразны, они не сложны, не требуют специальных навыков, и параллельно можно сделать ревизию состояния генератора и смежных узлов.

Основные проблемы

Признаки, по которым можно понять, что нужна замена щеток генератора ВАЗ 2115, 2113 или 2114 такие:

• аккумулятор не заряжается или быстро расходует заряд;
• мигают сигнальные лампочки на приборной доске;
• сбои в напряжении;
• отключается бортовая электроника или не хватает мощности для ее функционирования;
• фары начинают мигать или их свет стал тусклым.

Все эти признаки говорят об износе щеток. На приборной доске появляется следующее сообщение.

Порядок выполнения работ

Перед началом работы нужно полностью прочесть инструкцию, как починить неполадку. Это разрешит действовать уверенно. Нужно понимать, что причиной потери работоспособности генератора может быть не только выход из строя щеток, но ремень или реле-регулятор. Не исключено, что изношен весь генераторный агрегат. Поэтому во время ремонта нужно проверить состояние всех элементов. Сначала нужно подготовить автомобиль к работе: снимаем клемму с аккумулятора, чтобы исключить проблемы, и отключаем плюс от генератора.

Теперь можно приступать к основным работам:

Откручиваем крепежный болт ремня генератора.

Сравните старые и новые щетки по длине.

Также смотрите замену щеток генератора ВАЗ 2114 без снятия генератора на видео :

Также можно действовать в следующем порядке:

1. Обесточиваем аккумулятор посредством отсоединения минусовой клеммы.
2. Отсоединяем контакты.
3. Выкручиваем два крепежа, расположенных на корпусе щеткодержателя.
4. Извлекаем узел.
5. Осмотр конструкции на наличие дефектов.
6. Замер выступающей части щеток.
7. Установка новых компонентов.
8. Монтаж узла в обратной последовательности.

Этот вариант актуален в том случае, если вы точно уверены, что причиной неисправности генератора являются щетки. После грамотно выполненных работ на приборной доске появляется такое сообщение.

Резюмируем

Как видно из вышесказанного замена щеток – не сложна. Она доступна автомобилисту, умеющему держать в руках инструмент и обладающих здравым смыслом. Специальных навыков – не требуется. После замены щеток может появиться сообщение о низкой зарядке аккумулятора или неисправности генератора. Не нужно сразу паниковать и искать причину. Это довольно частое явление, поскольку новые детали только начинают притираться. Через небольшой промежуток времени вы сможете уверенно пользоваться автомобилем.
