Изменение цвета подсветки приборной панели
Добрался теперь до щитка приборов. Надо менять подсветку с рыжей на синию. Снять конечно щиток приборов это тихий ужас. Чтобы его снять половину машины надо разобрать, ну как же без этого. Снимал 3 пластиковые накладки (2 слева от руля (л.руль) и центральная торпеды) и кожух рулевой колонки. Нижняя накладка вытаскивается путём поддевания отвёрткой в любом месте сбоку руля. А вот воздуховод нервы помотал. Снимать надо очень аккуратно. Он держится на 4 хиленьких защёлках и сидят на 1 направляющей. Поддеваются 4 защёлки, затем снимается вниз и в бок (в сторону руля).
Сняты 2 накладки и начал снимать накладку на щитке приборов
Чтобы вытащить накладку щитка приборов надо снять кожух рулевой колонки и снять центральную накладку торпеды. Кожух держится на 3 винтах и разъединяется пластик на 2 половинки и снимается. Накладку вытащить сложновато, но она на 4 фиксаторах сидит и ломаться там нечему.
Снята накладка на щитке приборов
Появился доступ к щитку приборов. Держится он на 1 саморезе вверху и двух направляющих внизу по углам.
Щиток приборов снят
Далее снимается пластмассовый экран. Он на 8 фиксаторах сидит. Поддеваются даже пальцами.

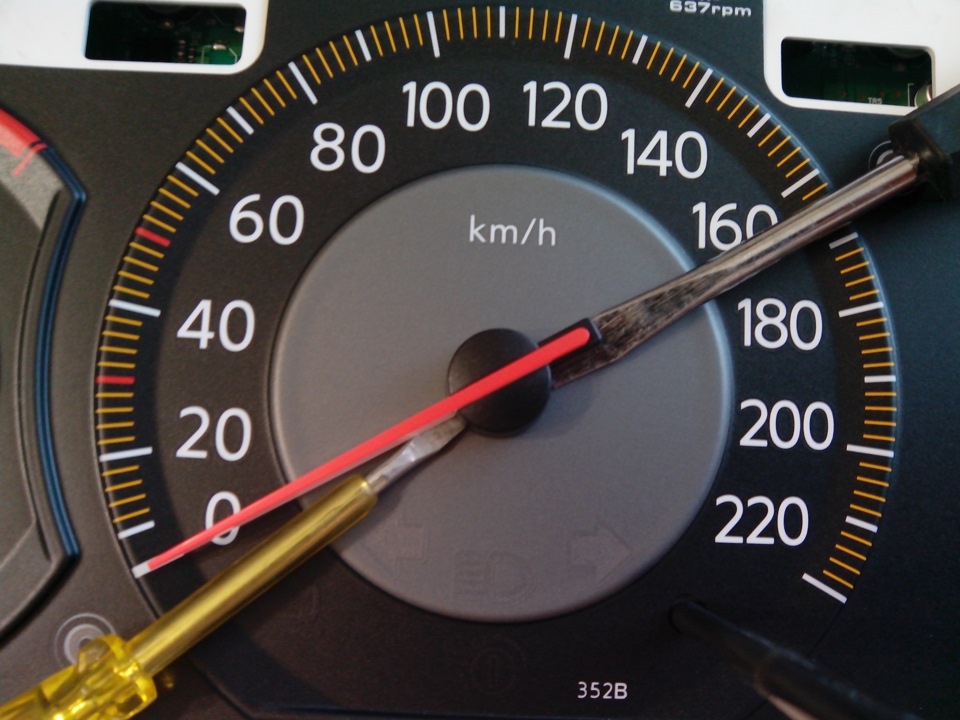

Вот самое страшное это снятие стрелок. Снимаются он строго как указано на фотографии. Ни в коем случае не снимать сбоку стрелки, иначе сломается! Стрелку уровня топлива лучше всего пометить (карандашом и т.д.), про другие стрелки ниже.
Строго поддевать в направлении стрелки
Далее открывается доступ к накладке с жк монитором.
Нужно снять жк монитор путём поддевания по бокам экрана
Снять светофильтр под экраном белый, потом можно снять всю белую накладку (она приклеена в двух местах где стрелки) и появится доступ к плате:
За подсветку приборной панели отвечают 9 светодиодов (2 тахометр, 3 спидометр, 3 жк экран, 1 уровень топлива). По схеме это элементы — LED 300, LED 301, LED 302, LED 303, LED 304, LED 305, LED 310, LED 311, LED 312. Светодиоды я брал с обычной ленты, которые продаются в каждом магазине.
9 светодиодов, отвечающих за подсветку
Перепаяв все 9 штук я пошёл испытывать и всё прошло удачно.
При сборке щитка не стоит переживать из-за того, что возможно вы не правильно поставите стрелки спидометра и тахометра. При подключении разъёма они сами встают на свои места. Проверял несколько раз — так как думал, что стрелки съехали при сборке, но потом понял. Далее всё собрал в обратном порядке и ждал наступления вечера. Всё хорошо работает и по глазам не бьёт в тёмное время суток.
Окончательный результат
Замена цвета подсветки приборной панели
Подсветку в своей приборной панели поменял давно, езжу с белой и красными стрелками почти год. При встрече с одноклубниками и просто шкодаводами народ спрашивает где делал? у кого? В общем решил я помогать страждущим по мере сил и свободного времени. Способом заработать это не является, разве может чуть оправдать затраты на свое хобби — радиогубительство =)
Если Вы хотите изменить классический зеленый цвет приборной панели, кнопок салона или подсветки климата или даже Вашей магнитолы — обращайтесь =) Предложение актуально так же для владельцев VW и AUDI с приборными панелями серий 919 и 920.
В качестве опции могу допаять и активировать некоторые функции — например контрольную лампу открытия капота. (фото из интернетов) или инвертировать шкалы часов и одометра(черный фон и светящиеся цифры) — последние 2 фото.
Пайка осуществляется с применением паяльной станции — антистатическим паяльником и горячим воздухом. Элементы на плате в процессе пайки защищаются термостойкой лентой — это желтый скотч на фото.
В данный момент у меня небольшой запас диодов для приборок: белый холодный белый теплый оранжевый красный (для шкал и стрелок) синий (для шкал и стрелок)
На первых 4 фото приборка нашего товарища — шкодавода в процессе переделки =) Ниже я по-быстрому собрал стенд с разными вариантами диодов. В ближайшее время из своей приборки сделаю стенд с разными вариантами подсветки. ВОТ СТЕНД.
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
- очень яркие SMD 5050 (световой поток — 15 Люмен);
- яркие SMD 3825 (яркость 7-9 Люмен)
- средней яркости SMD 3528 (около 5 Люмен);
- средней яркости SMD 3028 (около 5 Люмен);
- не яркие SMD 3020 (около 4 Люмен);
- не яркие SMD 3014 (около 3 Люмен).
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Когда менять подсветку панели приборов
Панель подсвечивается специальными диодами, которые на каждой модели автомобиля разные. Подсветка имеет специальную комбинированную схему, которая и обеспечивает видимость приборов. Когда лампочки в этой системе перегорают, то вся приборная подсветка нуждается в немедленной замене. Можно осуществить такую замену как на такие же диодные лампочки, так и на более современные модели.
Устанавливать новую подсветку необходимо по следующим причинам:
- для изменения общего цвета подсветки;
- для обновления внешнего вида;
- для обеспечения хорошей видимости приборной панели в темное время суток.
С хорошей подсветкой безопасность езды увеличивается, поскольку можно увидеть состояние всех приборов и в критический момент предпринять экстренные меры. Приятный свет не только обеспечивает видимость ночью, но и снимет нагрузку с глаз.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
- не торопитесь, чтобы не повредить токопроводящие дорожки платы;
- соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
- не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
Панель приборов один из важных элементов салона, на который обращает внимание водитель, во время езды. Её тюнинг всегда бросается в глаза. Расскажем о принципах и базовых способах улучшения панели.
В современных иномарках там находится целый комплекс приборов и датчиков, включая небольшие дисплеи.
Как сделать подсветку стрелок приборной панели
Важное значение имеет цвет стрелок спидометра и тахометра. Если они белого цвета, то можно оставить их так, как есть. А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской.
Цвет стрелочки должен быть белым, потому что только он передаёт всю гамму светодиодов.
Можно постараться и сделать подсветку стрелок отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.
Важно! В сети авто напряжение составляет 12 В, если светодиоды рассчитаны на меньшее значение, то нельзя их подключать напрямую. Следует подключать их через стабилизатор.
Если диаметр светодиодов будет больше, то придётся делать под них дополнительные отверстия.
Светодиоды рекомендуются располагать или по всей шкале, или напротив тех значений, возле которых стрелочка чаще всего находится.
Как можно оттюнинговать панель приборов
Сразу хочется сказать, что границы тюнинга панели приборов ограничены только вашей фантазией, на вкус и цвет выбирать только вам. Но все же в большей части можно выделить замену штатного освещения, добавление освещения датчиков, стрелок и других компонентов.
Кроме освещения можно сменить и внешний вид панели, добавив специальные наклейки на приборы. Таким образом, сменится внешний вид панели приборов. Некоторые автолюбители умудряются самостоятельно делать подобные наклейки, распечатав на лазерном принтере, на самоклеющейся бумаге.
Подсветка приборов на основе светодиодов
Не редко бывает, что тусклая заводская подсветка панели приборов смешивает показатели приборов или вовсе их не видно. Так же из-за такой подсветки устают глаза водителя, что может привести к несчастному случаю.
Самым современным способом считается светодиодная подсветка на основе лент. Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первое, что нам понадобится это снять панель приборов, в зависимости от марки и модели автомобиля, панель снимается по-разному, поэтому процесс откручивания и снятия панели описывать не будем.
Далее стоит хорошо дружить с паяльником, потребуется снять штатные лампочки и на их место припаять светодиодную ленту. В качестве крепеже пайки можно использовать два небольших проводка, но не сильно тонких, из-за нагрузки могут перегореть.
Желательно расположить светодиодную ленту равномерно по всей поверхности. Как показывает практика, лучше припаять несколько недлинных лент, чем одну длинную, и вероятность сгорания меньше, и нагрузки на одно питание не будет.
Если же не дружите с паяльником, то лучше обратится к опытным, так как здесь нужно быть аккуратным и тонным, малейшее замыкание может спалить всю панель приборов.
После того, как только припаяли все ленты, стоит проверить, навесным монтажом подключить панель приборов и включить подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двухстороннего скотча, таким образом, подсветка будет распределяться равномерно на все приборы. Остается только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.
Замена подсветки приборной панели
Вот таким образом мы и подошли к основному этапу работы по замене приборной панели. Здесь-то нам и понадобится то терпение, о котором мы говорили в самом начале. Находим на панели лампочки, и маркером делаем пометки на тыльной стороне этих световых элементов.
Берем паяльник, с его помощью нам требуется отпаять все диоды. Аккуратно диод за диодом, стараясь не задеть соседние диоды и дорожки, идем к поставленной цели. Отлично, можете отдохнуть. Если же вы горите желанием побыстрее это все закончить, тогда времени на перерыв у нас нет, незамедлительно переходим к следующему этапу – на место отпаянных светодиодов припаиваем новые лампочки.
Кстати, поменять можно не только цвет подсветки, но и даже изменить оттенок стрелок, например спидометра, тахометра или температурного показателя. Для этого ватным диском, пропитанным растворителем, протираем стрелки, стараясь очистить их от прежней краски, после чего красим их в желаемый цвет.
Основной этап пройден, теперь необходимо вернуть все на свои места. Прежде чем вы начнете собирать панель в обратной описанной выше последовательности, следует удалить со стекла старый герметик, обезжирить поверхность и на края стекла нанести новый герметик. Устанавливаем панель, подключаем все контакты и проверяем работоспособность новой подсветки, только не забудьте подсоединить отключенные перед началом работы клеммы к аккумулятору.
Ну, как вам результат нашей сегодняшней плодотворной деятельности? Согласитесь, шикарно!
Нелишним после подобной процедуры будет уделить внимание и другим деталям салона, ведь так хочется, чтобы в интерьере все гармонировало друг с другом. Вы, конечно, можете подойти к решению чрезмерно ответственно, скажем, приняв решение поменять обшивку салона в цвет подсветке приборной панели, либо же ограничиться менее глобальными переделками и, к примеру, просто обшить руль кожей в тон подсветки. И в любом случае, какое бы решение вы не приняли, что бы вы ни решили изменить в автомобиле, помните, что вы всегда сможете обратиться к нам за помощью, спросить нашего совета, ведь кто, если не мы, вам поможет?! Для нас же это будет лучшим доказательством того, что в нас нуждаются, что мы делаем правое дело!
Пленка вместо светодиодов
Чем прозрачней пленка, тем ярче будет подсветка приборов, в зависимости от цвета пленки будет и подсветка приборов. Принцип построен таким образом, что свет от стандартной подсветки проходит через пленку, тем самым меняя цвет и подсвечивая приборы.
Здесь как говорят, расцветка будет ограничена вашей фантазией, можно сделать цифры одного цвета, стрелки другого, а линии третьего. Некоторые любители, подчищают наждачной бумагой, нулёвкой, основание приборов с обратной стороны (со стороны подсветки), чтоб ярче казались цифры и показатели. Пленку можно использовать как специальную, так же продается в автомагазинах, так и найти самостоятельно с подручных материалов. Большим плюсом можно считать то, что никаких изменений в электронику не будет внесено, а значит и никакого замыкания не может быть.
Меняем панель приборов на новую
Как ранее мы вспоминали, помимо наведенных способов есть еще самый дорогой, но и самый качественный вариант, это полная замена панели приборов. Сейчас в моде панели приборов, в основе которых лежит большой дисплей вместо аналоговых приборов.
Даже на отечественные автомобили можно установить такое чудо и панель приобретет современный вид. При выборе стоит помнить все параметры вашего автомобиля, так как даже разные двигателя могут играть роль в выборе. Такая панель позволить полностью подстроить приборы по вашему вкусу, их расположение, подсветку и другие параметры. Одним словом, сделать все по вкусу водителя. Ниже мы навели видео пример работы такой панели приборов на автомобиле ВАЗ 2114.
В основе такой технологии лежит большой дисплей на всю панель приборов, миникомпьютер на базе Android и набор устройств, Wi-Fi, Bluetooth.
Такая замена обычно недолгая, но дорогостоящая, поэтому прежде стоит подумать, нужно ли вам такое или просто для красоты.
Цена тюнинга панели приборов
Стоимость деталей может зависит от того, что вы хотите получить в результате. Для примера, светодиодная лента длиной в 10-15 см. обойдется порядка $1-2, если же брать цветную пленку, то затраты итого меньше или вообще можно найти дома в гараже подобную.
Что ж касается дисплея вместо панели приборов, то на тот же ВАЗ 2114 он обойдется в $300-400. Но все же, опять все зависит от модификации, установленного программного обеспечения и набора дополнительных функций такой панели приборов. В среднем замена всей панели занимает пару часов времени.
Меняем подсветку приборки в ВАЗ на любой цвет
Своими руками
Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.
Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.
Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.
На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.
Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.
На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.
Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.
Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.
Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.
Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.
Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ.
И цвет свечения можно выбирать самому…
Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
- очень яркие SMD 5050 (световой поток — 15 Люмен);
- яркие SMD 3825 (яркость 7-9 Люмен)
- средней яркости SMD 3528 (около 5 Люмен);
- средней яркости SMD 3028 (около 5 Люмен);
- не яркие SMD 3020 (около 4 Люмен);
- не яркие SMD 3014 (около 3 Люмен).
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
- не торопитесь, чтобы не повредить токопроводящие дорожки платы;
- соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
- не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
