цикл Аткинсона
В 1886 году британский инженер Джеймс Аткинсон, через 10 лет после изобретения двигателя внутреннего сгорания Николасом Отто, предложил его улучшить. Двигатель, работающий по циклу Отто на малых и средних оборотах, при открытой дроссельной заслонке, из-за разряжения во впускном коллекторе, поршни работают в режиме насоса, на что затрачивается мощность двигателя. При этом затрудняется наполнение камеры сгорания свежей смесью. При выпуске отработанных газов, которые все еще находятся под высоким давлением, также теряется энергия. Вся она пропадает впустую в глушителе. Джеймсу Аткинсону такие потери показались недопустимыми. В цикле Аткинсона впускной клапан закрывается не вблизи нижней мертвой точки, а значительно позже. Цикл Аткинсона дает некоторые преимущества:
— снижаются насосные потери, так как часть смеси при движении поршня вверх выталкивается во впускной коллектор, уменьшая в нем разряжение.
— изменяется степень сжатия.
Теоретически, она остается прежней, так как ход поршня и объем камеры сгорания не изменяются, но за счет позднего закрытия впускного клапана, уменьшается. А это уже снижение вероятности появления детонационного сгорания топлива, и следовательно, отсутствие необходимости повышать обороты двигателя переключением на пониженную передачу при увеличении нагрузки.
По циклу Аткинсона двигатель работает по так называемому циклу с увеличенной степенью расширения, при котором энергия отработавших газов используется более длительный период. Это дает возможность более полно использовать энергию отработавших газов, что, собственно, и обеспечивает высокую экономичность двигателя и уменьшение выброса вредных веществ в атмосферу до 90%.
Приус имеет необычно маленький (для автомобиля весом 1400кг) двигатель внутреннего сгорания (ДВС). Это стало возможным из-за наличия электромоторов и высоковольтной батареи (ВВБ), которые помогают ДВСу, когда его мощности не хватает. На обычном автомобиле двигатель рассчитан на высокое ускорение, поэтому почти всегда работает с низким (КПД). Для примера: кпд обычного бензинового двигателя 18%, дизель — 22-24%, гибридная система выдает около около 30%.
Цикл Аткинсона позволяет получить лучшие экологические показатели и экономичность, но требует высоких оборотов. На малых оборотах выдаёт сравнительно малый крутящий момент и может заглохнуть.
На Toyota Prius особенно выгодно применение двигателя c циклом Аткинсона, так как на малых оборотах он не нагружается. Фактически на гибридном автомобиле применен не двигатель Аткинсона, а его упрощенный аналог. Приус разгоняется электромотором, который выдаёт максимальный крутящий момент в широком диапазоне оборотов.
Ограничение максимальной скорости вращения в 4500 оборотов в минуту позволяет использовать легкие детали, уменьшая потери на трение и инерцию. Клапаны имеют узкие стебли и мякгие пружины для уменьшения энергии, затрачиваемой на управление клапанами. Коленчатый вал смещен от оси цилиндров на 12 мм так, чтобы в течение рабочего хода сила от поршня была передана к коленчатому валу через прямой, а не наклонный шатун. Приус имеет двс объемом 1497 куб.см. 1NZ-FXE. На тойоте Echo установлен похожий двигатель 1NZ-FE. Их конструкция похожа: рядная четверка, 16 клапанов, двойной распредвал с цепным приводом и т.д. Однако, особенность двигателя приус в том, что он работает по циклу АТКИНСОНА, а двигателя Echo по циклу ОТТО.
Цикл Аткинсона
- Цикл Аткинсона — модифицированный цикл Отто 4-тактного двигателя внутреннего сгорания.
Предложен английским инженером Джеймсом Аткинсоном для обхода патентов Николауса Отто.
В 1886 году Аткинсон предложил изменить соотношение времён тактов цикла Николауса Отто. В двигателе Аткинсона рабочий ход (3-й такт цикла Отто) был увеличен за счёт усложнения кривошипно-шатунного механизма. В XIX веке двигатель распространения не получил из-за сложной механики.
Использование цикла Аткинсона в двигателе позволяло уменьшить потребление топлива и снизить уровень шума при работе за счёт меньшего давления при выпуске. Кроме того, в двигателе Аткинсона для привода газораспределительного механизма не требовалось редуктора, так как коленчатый вал вращался с вдвое меньшей частотой, чем в двигателе Отто. Однако, такой двигатель плохо регулируется дроссельной заслонкой, и на низких оборотах выдаёт сравнительно малый момент. Кроме того, в нём значительно усложнена конструкция кривошипно-шатунного механизма. Существовали и другие разновидности двигателя Аткинсона: двигатели со встречно движущимися поршнями, двигатели с одним поршнем и двумя коленчатыми валами.
Связанные понятия
В двигателях внутреннего сгорания головка блока цилиндров (ГБЦ, часто называемая просто головкой) монтируется на блок цилиндров, запирая цилиндр (цилиндры), и образуя замкнутые камеры сгорания. Стык головки и блока уплотняют прокладкой головки блока. В головке обычно монтируются клапаны с пружинами, свечи зажигания, форсунки. В зависимости от типа двигателя (тактность, система воспламенения, система газораспределения) устройство головки может отличаться в очень больших пределах.
Цикл ОТТО. АТКИНСОНА. МИЛЛЕРА. Что это, какие есть различия в работе ДВС
Двигатель внутреннего сгорания очень далек от идеала, КПД бензинового варианта в лучшем случае достигает 20 – 25%, дизельного 40 – 50% (то есть остальное топливо сжигается почти в пустую). Чтобы повысить эффективность (соответственно увеличить коэффициент полезного действия) требуется улучшить конструкцию мотора. Над этим бьются многие инженеры, и по сей день, но первыми были всего несколько инженеров, таких как Николаус Август ОТТО, Джеймсом АТКИНСОНОМ и Ральфом Миллером. Каждый вносил определенные изменения, и пытался сделать моторы более экономичными и производительными. Каждый предлагал определенный цикл работы, который мог кардинально отличаться от конструкции оппонента. Сегодня я постараюсь простыми словами, объяснить вам какие основные различия есть в работе ДВС, ну и конечно видео версия в конце …
СОДЕРЖАНИЕ СТАТЬИ
Статья будет написана для новичков, так что если вы искушенный инженер, можете ее не читать, написана для общего понимания циклов работы ДВС.
Также хочется отметить, что вариаций различных конструкций очень много, самые известные которые мы еще можем знать, цикл ДИЗЕЛЯ, СТИРЛИНГА, КАРНО, ЭРИКСОННА и т.д. Если посчитать конструкции, то их может набраться около 15. И не все двигатели внутреннего сгорания, а например, у СТИРЛИНГА внешнего.
Но самые известные, которые применяются и по сей день в автомобилях, это ОТТО, АТКИНСОН и МИЛЛЕР. Вот про них и будем говорить.
Цикл ОТТО
По сути это обычный тепловой двигатель внутреннего сгорания с принудительным воспламенением горючей смеси (через свечу) который применяется сейчас в 60 — 65% автомобилей. ДА – да, именно тот, который у вас стоит под капотом, работает по циклу ОТТО.
Однако если копнуть в историю, первым принцип такого ДВС предложил в 1862 году французский инженер Альфонс БО ДЕ РОШ. Но это был теоритический принцип работы. ОТТО же в 1878 году (спустя 16 лет) воплотил этот двигатель в металле (на практике) и запатентовал эту технологию
По сути это четырехтактный мотор, которому свойственны:
- Впуск. Подача свежей воздушнотопливной смеси. Открывается впускной клапан.
- Сжатие. Поршень идет вверх, сжимая эту смесь. Оба клапана закрыты
- Рабочий ход. Свеча поджигает сжатую смесь, загоревшиеся газы толкают поршень вниз
- Отвод отработанных газов. Поршень идет вверх, выталкивая сгоревшие газы. Открывается выпускной клапан
Хочется отметить, что впускные и выпускные клапана, работают в строгой последовательности – ОДИНАКОВО при высоких и при низких оборотах. То есть изменения работы при различных оборотах не наблюдается.
В своем двигателе ОТТО первый применил сжатие рабочей смеси, для поднятия максимальной температуры цикла. Которое осуществлялось по адиабате (простыми словами без теплообмена с внешней средой).
После сжатия смеси, она воспламенялась от свечи, после этого начинался процесс отвода тепла, который протекал практически по изохоре (то есть при постоянном объеме цилиндра двигателя).
Цикл АТКИНСОНА
Так как ОТТО запатентовал свою технологию, ее промышленное использование было не возможным. Чтобы обойти патенты Джеймс Аткинсон в 1886 году, решил модифицировать цикл ОТТО. И предложил свой тип работы двигателя внутреннего сгорания.
Он предложил изменить соотношение времен тактов, благодаря чему рабочий ход был увеличен за счет усложнения кривошипно-шатунной конструкции. Нужно отметить что тестовый экземпляр который он построил, был одноцилиндровый, и не получил большого распространения из-за сложности конструкции.

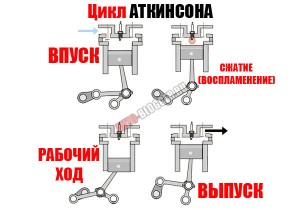

Если в двух словах описать принцип работы этого ДВС, то получается:
Все 4 такта (впрыск, сжатие, рабочий ход, выпуск) – происходили за одно вращение коленчатого вала (у ОТТО вращений — два). Благодаря сложной системе рычагов, которые крепились рядом с «коленвалом».
В этой конструкции получилось реализовать определенные соотношения длин рычагов. Если сказать простыми словами — ход поршня на такте впуска и выпуска БОЛЬШЕ, чем ход поршня в также сжатия и рабочего хода.
Что это дает? ДА то, что можно «играться» степенью сжатия (меняя ее), за счет соотношения длин рычагов, а не за счет «дросселирования» впуска! Из этого выводится преимущество цикла АКТИНСОНА, по насосным потерям
Такие моторы получились достаточно эффективными с высоким КПД и маленьким расходом топлива.
Однако отрицательных моментов также было много:
- Сложность и громоздкость конструкции
- Низкий крутящий момент на низких оборотах
- Плохо управляется дроссельной заслонкой, будь то (карбюратор или инжектор)
Ходят упорные слухи, что принцип АТКИНСОНА использовался на гибридных автомобилях, в частности компании TOYOTA. Однако это немного не правда, там использовался только его принцип, а вот конструкция применялась другого инженера, а именно Миллера. В чистом виде моторы АТКИНСОНА скорее имели единичный характер, чем массовый.
Цикл МИЛЛЕРА
Ральф Миллер также решил поиграться со степенью сжатия, в 1947 году. То есть он как бы продолжит работу АТКИНСОНА, но взял не его сложный двигатель (с рычагами), а обычный ДВС ОТТО.
Что он предложил. Он не стал делать такт сжатия механически более коротким, чем такт рабочего хода (как предлагал Аткинсон, у него поршень движется быстрее вверх, чем вниз). Он придумал сократить такт сжатия за счет такта впуска, сохраняя движение поршней вверх и вниз одинаковым (классический мотор ОТТО).
Можно было пойти двумя способами:
- Закрывать впускные клапана раньше окончания такта впуска – такой принцип получил название «Укороченный впуск»
- Либо закрывать впускные клапана позже такта впуска – этот вариант получил названия «Укороченного сжатия»
В конечном итоге, оба принципа дают одно и тоже – уменьшение степени сжатия, рабочей смеси относительно геометрической! Однако сохраняется степень расширения, то есть такт рабочего хода сохраняется (как в ДВС ОТТО), а такт сжатия как бы сокращается (как в ДВС Аткинсона).
Простыми словами — воздушно-топливная смесь у МИЛЛЕРА сжимается намного меньше, чем должна была сжиматься в таком же моторе у ОТТО. Это позволяет увеличить геометрическую степень сжатия, и соответственно физическую степень расширения. Намного большую, чем обусловлено детонационными свойствами топлива (то есть бензин нельзя сжимать бесконечно, начнется детонация)! Таким образом, когда топливо воспламеняется в ВМТ (верней мертвой точке), оно имеет намного большую степень расширения чем у конструкции ОТТО. Это дает намного больше использовать энергию расширяющихся в цилиндре газов, что и повышает тепловую эффективность конструкции, что влечет высокую экономию, эластичность и т.д.
Стоит также учитывать, что на такте сжатия уменьшаются насосные потери, то есть сжимать топливо у МИЛЛЕРА легче, требуется меньше энергии.
Отрицательные стороны – это уменьшение пиковой выходной мощности (особенно на высоких оборотах) из-за худшего наполнения цилиндров. Чтобы снять такую же мощность как у ОТТО (при высоких оборотах), мотор нужно было строить больше (объемнее цилиндры) и массивнее.
На современных моторах
Так в чем же разница?
Статья получилась сложнее, чем я предполагал, но если подвести итог. ТО получается:
ОТТО – это стандартный принцип обычного мотора, которые сейчас стоят на большинстве современных автомобилей
АТКИНСОН – предлагал более эффективный ДВС, за счет изменения степени сжатия при помощи сложной конструкции из рычагов которые подсоединялись к коленчатому валу.
ПЛЮСЫ — экономия топлива, эластичнее мотор, меньше шума.
МИНУСЫ – громоздкая и сложная конструкция, низкий крутящий момент на низких оборотах, плохо управляется дроссельной заслонкой
В чистом виде сейчас практически не применяется.
МИЛЛЕР – предложил использовать пониженную степень сжатия в цилиндре, при помощи позднего закрытия впускного клапана. Разница с АТКИНСОНОМ огромна, потому как он использовал не его конструкцию, а ОТТО, но не в чистом виде, а с доработанной системой ГРМ.
Предполагается что поршень (на такте сжатия) идет с меньшим сопротивлением (насосные потери), и лучше геометрически сжимает воздушно-топливную смесь (исключая ее детонацию), однако степень расширения (при воспламенении от свечи) остается почти такая же, как и в цикле ОТТО.
ПЛЮСЫ — экономия топлива (особенно на низких оборотах), эластичность работы, низкий шум.
МИНУСЫ – уменьшение мощности при высоких оборотах (из-за худшего наполнения цилиндров).
Стоит отметить, что сейчас принцип МИЛЛЕРА используется на некоторых автомобилях при невысоких оборотах. Позволяет регулировать фазы впуска и выпуска (расширяя или сужая их при помощи фазовращателей). Так двигатель SKYACTIV, на низких оборотах работает по принципу МИЛЛЕРА, а на высоких по принципу ОТТО. В чистом виде МИЛЛЕР (однако, почему то он называется АТКИНСОН) работает на гибридах ТОЙОТА.
Сейчас видео версия смотрим
НА этом я заканчиваю, думаю было полезно и интересно. Рассказывайте своим друзьям (кидайте им ссылку на статью или видео), будет еще много интересных материалов. ИСКРЕННЕ ВАШ, АВТОБЛОГГЕР.
(40 голосов, средний: 4,40 из 5)
Инженеры Тойоты приблизили КПД бензиновых моторов к дизелям
Японцы обещают поставить новые двигатели на целый ряд легковушек, которые подошли к смене поколений либо плановому обновлению. Со временем это семейство моторов охватит 30% моделей концерна. В частности, они будут использоваться на автомобилях, основанных на архитектуре TNGA.
Компания Toyota планирует до конца 2015 года вывести в свет четырнадцать двигателей из новой серии. Пока она представила пару новинок: агрегаты 1.3 (на фото под заголовком) и 1.0. В них нашли применение несколько разработок, позволивших поднять расчётный термический КПД до 38 и 37% соответственно. Причём первое число инженеры считают практически рекордным для массовых бензиновых двигателей. Оно сопоставимо с тепловой эффективностью легковых дизелей, которые показывают более 40%. Новые ДВС используют цикл Аткинсона (точнее Миллера, это его разновидность). Обычно его применяют в гибридах, но эти моторы рассчитаны на самостоятельную работу.
Степень сжатия у нового мотора с объёмом 1,3 литра весьма высока — 13,5:1. Почти столько же в маздовских агрегатах Skyactiv-G (14:1). Чтобы побороть детонацию, конструкторы пошли на несколько ухищрений. Например, рубашка охлаждения модифицирована таким образом, чтобы существенно снизить температуру стенок цилиндра в самом проблемном месте — вблизи выпускных клапанов. Выпускной коллектор построен по схеме 4-2-1, что улучшило очистку цилиндров от отработанных газов. А на такте впуска в цилиндре формируется вертикальный вихрь, который влияет на распределение смеси и полноту её сгорания.
Помимо этого, сразу несколько мер были приняты для снижения тепловых и механических потерь. Это изменяемые фазы на впуске с электрическим фазовращателем VVT-iE, рециркуляция отработанных газов с охлаждением, полимерное покрытие подшипников, специальная обработка поверхности юбки поршня, цепной привод системы газораспределения с низким трением, ремень для привода навесного оборудования с низкими внутренними потерями при изгибе.
Практически все эти приёмы использованы и на литровом агрегате, который Toyota спроектировала в кооперации с Daihatsu. Степень сжатия тут пониже (11,5:1), но у его предшественника (1KR-FE) было 10,5. Японцы утверждают, что одна только замена прежних моторов на новые принесёт экономию топлива в 10%. А в сочетании с несколькими другими мерами (вроде системы start/stop) — до 15% (с двигателем 1.3) и до 30% (с 1.0).
