ПДД – противотуманные фары: какие и когда можно использовать?

Давайте разберемся, что говорит ПДД о противотуманных фарах? Каких видов они бывают? Куда устанавливать такие фары? Как правильно пользоваться, чтобы не нарушать правила и никому не доставлять неудобств?

Противотуманные фары и фонари

Подобный тип источника света входит в общую систему освещения автомобиля. Светотехника предназначена для более интенсивного освещения автодороги ночью, а также в непогоду, когда видимая дистанция недостаточна для безопасного передвижения. К этой системе относятся:

• Приборы головного света, задние огни и стоп-сигналы.
• Освещение автосалона, подсветка бардачка, багажного отделения.
• Передние противотуманные фары и задние противотуманные фонари.
• Подсветка регистрационных знаков и приборов информационной панели управления.

Виды противотуманок

По ПДД применение противотуманных фар разрешено официально, многие производители оснащают противотуманками выпускаемые авто на заводе. Но также выпускается множество универсальных видов сторонними компаниями. По типу бывают:

• Передние противотуманные фары;
• Задние противотуманные фонари.

По конструктивным особенностям различаются по источнику применяемого света. Распространенные виды противотуманных фар:

• Галогенные. Относительно недорогие источники света, востребованные среди автолюбителей. К недостаткам можно отнести короткий срок службы ламп. При интенсивной эксплуатации требуют частой замены;
• Ксеноновые. Характеристики светового спектра лучше, чем у галогенных ламп. Достаточно долго работают. Цена довольно высокая;
• Светодиодные противотуманки. Самая высокая ценовая категория. Лампы с отличным световым лучом. Имеют продолжительный срок службы. Лампы склонны к перегреву. Требуют достаточно хорошей вентиляции.

Как определить предел видимости?

Использование противотуманных фар ПДД строго регламентировано. Плохая видимость дорожного полотна — это когда обзор до впереди идущей машины менее 300 метров в обстановке сумерек, а также в ситуации, когда льет дождь, стоит туман или интенсивно идет снегопад. Как определить на глаз в непогоду, что видимость ограничена? Необходимо сосчитать опоры линии электропередач, которые установлены вдоль автодороги. Если видно менее 6 штук, то обзор затруднен и составляет менее 300 метров. Расстояние между столбами равно пятидесяти метрам. В таких условиях необходимо снизить скорость автомобиля и быть предельно внимательным.

Когда используются противотуманки?

Согласно норме № 19.4 ПДД, противотуманные фары передние предназначены для дополнительной подсветки проезжей части ночью или когда наступают сумерки совместно с устройствами головного света. Использование разрешено на неосвещенных участках или в условиях ограниченной видимости вызванной погодными явлениями. А также как ходовые огни, взамен ближнего света, согласно пункту № 19.5, днем. Подробное разъяснение ПДД и ГОСТ можно прочесть в этой статье: https://businessman.ru/new-dnevnoj-xodovoj-ogon-razyasnenie-gost-i-pdd.html.

В отношении работы фонарей, находящихся сзади, действуют отдельные нормы. Когда включать по ПДД противотуманные фары, установленные в корме автомобиля? Задние противотуманки предназначены только для дополнительного обозначения автомобиля в обстановке плохой видимости: тумана, снегопада, сильного ливня и прочего. Включение в обычной ситуации запрещается.

Установка

Стоит уделить внимание правильному монтажу дополнительных источников освещения. Установка противотуманных фар по ПДД в России имеет некоторые особенности и ограничения:

• Излучаемый свет должен быть молочно-белого спектра или иметь ярко-желтый цвет.
• Разрешается монтаж только парных источников направленного света. Используемый вид лампы должен быть однотипным.
• Установка дополнительного устройства возможна не выше уровня стационарных фар автомобиля. Нижняя точка должна быть выше 25 сантиметров от поверхности дорожного полотна.
• По габаритам транспортного средства разнос не может превышать 40 см (при ширине машины 1.3 м) и 60 см (для остальных).
• Подключение противотуманных фар необходимо вывести на отдельный тумблер.
• Угол излучаемого светового луча должен быть в пределах от -10 до +15 градусов по вертикали.
• Горизонтальный угол должен быть в пределах от -10 до +45 градусов.

Точное место установки правила не регламентируют.

Задние противотуманные фонари

Запрещается подключение задних противотуманных фонарей совместно со стоп-сигналами. Также не разрешено включать задние противотуманки, если общая видимость равна или выше 300 метров. Такие ограничения имеют объективные причины. Яркость, которую имеют задние противотуманные источники света, максимальная из всех огней, присутствующих в кормовой части автомашины. Они даже ярче стоп-сигналов. При достаточной видимости в нормальных погодных условиях вызывают ослепление водителей позади идущих авто. Также категорически недопустимо совмещать кнопки включения, отключения передних и задних противотуманных фар.

Дополнительные светодиодные фонари

Что говорят правила об установке противотуманных светодиодных фар? Чтобы ответить на этот вопрос, давайте начнем с главных приборов головного света. Можно ли менять лампы головного света, которые рекомендует производитель, на ксенон или светодиоды? ПДД дают точный ответ, если производитель рекомендует или мог устанавливать не галогеновые рассеиватели света на конвейере для конкретной модели авто, то «модернизация» допустима. Если сказать проще, все что предусмотрено в комплектации автомашины — допустимо, все что не предусмотрено — запрещено.

Если просто взять и заменить галогеновые лампы на светодиодные противотуманные фары, то из-за конструктивных особенностей фары (линза рассеивателя работает правильно только с предназначенной для нее лампой) хорошего эффекта почти не получится. Фары, конечно, будут излучать больше света, но формирование пучка будет неправильным. Желаемого результата без замены самих фар достичь не удастся, кроме ослепления встречных водителей авто.

Все те же правила распространяются и на противотуманки со светодиодами. Установка не предусмотренных заводом-изготовителем противотуманных фар по ПДД (статья № 12 пункт № 5) предусматривает наказание. Эксплуатация автомобиля со световыми приборами, не предназначенными для конкретной модели, незаконна. Приведет к лишению водительского удостоверения на срок от 6 до 12 месяцев с конфискацией источников света.

Фотографии предоставлены интернет-агентством «ДримТрейд»

Где находится противотуманки на машине

Для чего противотуманные фары автомобилю и как их легко установить

Противотуманные фары это очки на нос автомобиля при плохой погоде

Максимальное количество несчастных случаев на дороге происходит при выпадении осадков — дождь, снег, или, когда на дорогу ложится туман. Не попасть в дорожно–транспортное происшествием и улучшить видимость в плохую погоду, помогут противотуманные фары автомобиля. Как правило противотуманки идут в базовой комплектации, но есть модели, где в базовой комплектации их нет и приходится дооснащать машину противотуманной оптикой самостоятельно.

Как работают противотуманки?

Не использовать противотуманки, значит не осознавать их преимущество над обычными фарами при плохой видимости из-за осадков. У противотуманок длина волны больше, чем у простой оптики, поэтому свет глубже проникает в туман улучшая видимость. Передние фары автомобиля, в отличие от противотуманных, будь они ксеноновыми или светодиодными, имеют короткую волну рассеивания. Из-за короткой волны рассеивания, обычные фары не могут дать четкую видимость при обильных осадках, проигрывая в этом параметре противотуманной оптике.

Когда включают противотуманные фары:

• Противотуманки включаются в туман, в дождь, при обильном снегопаде;
• Если нужно обозначить автомобиль на неосвещенном участке дороги.

Какие противотуманные фары выбрать?

Противотуманки бывают белого, синего, янтарного, красного или стандартного желтого цвета. Яркие цвета стекол противотуманок служат маяком, сигналом для водителей встречных автомобилей, о идущем на встречу транспортном средстве. Желтый цвет — цвет осторожности, напоминает свет уличных фонарей. Красный ассоциируется с резким торможением, с внезапной остановкой. Синие и белые противотуманки слишком ослепляют водителей машин, движущихся по встречной полосе, поэтому не рекомендуем. Статистика поиска запчастей на Zap-Online.ru показывает, что спросом пользуются желтые противотуманки, а значит желтые и берите — оптимальный выбор.

Набирают популярность галогенные противотуманные фары, излучающие больше тепла и отбрасывающие более сплочённый, прямой луч света. В галогенных противотуманках используют такие минералы как ртуть, натрий или галогенид, которые отбрасывают легкий фиолетовый оттенок. Цена галогенок от 900 рублей до 12 000 рублей. Не советуем гнаться за «оригинальной» противотуманной оптикой, сейчас в магазинах есть очень хорошая «неоригинальная» — почитайте отзывы в интернете.

В большинстве противотуманных фар стоят ксеноновые лампы. В случае сильного снегопада или тумана они дадут фору обычным.

Универсальная инструкция по установке противотуманных фар

Найдите противотуманные фары, которые технически подойдут автомобилю.

Извлеките из коробки и проверьте, сколько в них Ампер. Установите переключатель на необходимый для автомобиля ампер-уровень.

Если производитель не предусмотрел место под кнопку включения / выключения противотуманных фар, придется оборудовать ее самому. Будьте внимательны, подключайте провода в отрицательную сторону от источника питания.

Подключив кнопку включения/выключения установите фары на штатные места. Если штатного места нет, придется сделать его самостоятельно.

Заведите автомобиль и проверьте работу противотуманок. Если предохранитель источника питания «выбивает», попытайтесь подключить фары к другому источнику.

Если противотуманки не работают, проверьте все соединения.

Замотайте соединения проводов изоляционной лентой для защиты от влаги и коррозии.

121. ПТФ. Свет. Теория.

В этой записи мы коротко разберёмся что такое Противотуманные фары далее (ПТФ), какие бывают, куда и как должны светить, каким светом, при каких условиях используются и тд и тп.
В качестве рассматриваемого экземпляра возьмём наиболее распространённые среди Grandis"оводов — это ПТФ от бампера "SPORT STYLE".

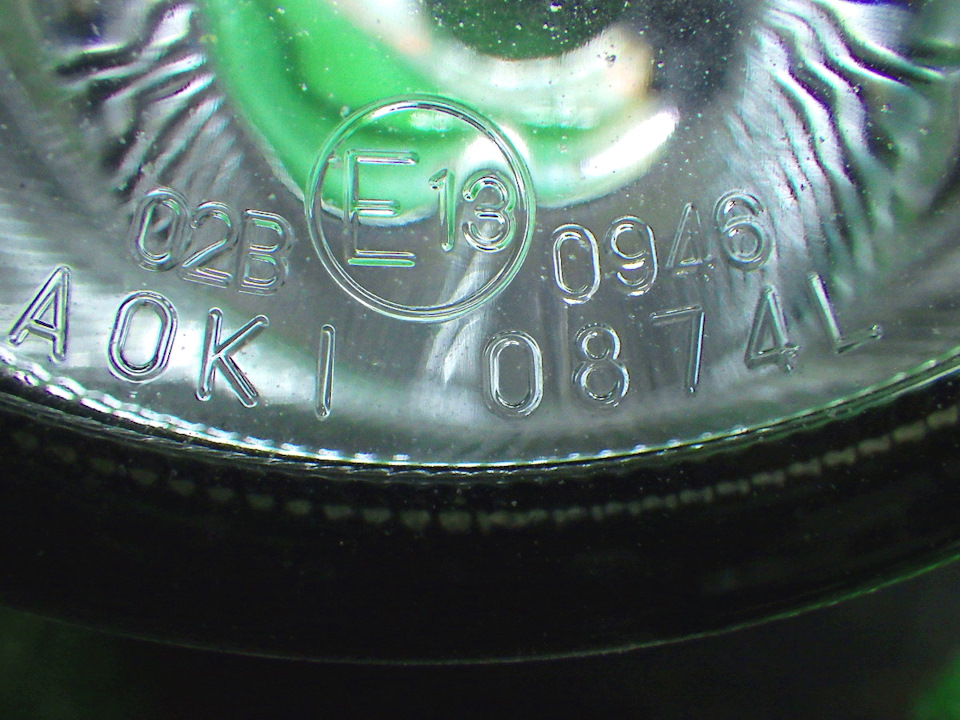

Ни каких (кроме этих) дельных надписей и маркировок на ПТФ не обнаружено
Левая и Правая, разные

Так же не обнаружено надписей кто производитель, no name прям какой то

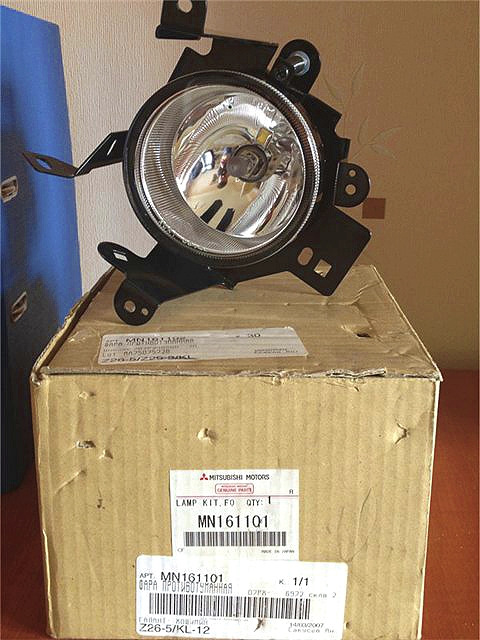

Общий вид ПТФ всборе с оригинальным номером

Стёкла на данных ПТФ реально из Стекла, а не как у 90% всех остальных из Пластика.
Плюсы стекла:
-оно также пескоструется как и пластик, только ему надо на это значительно больше времени
-можно тереть от грязи хоть на сухую (не затрётся как пластик)
Минусы стекла:
-при резком перепаде t° может мгновенно лопнуть (на горячую ПТФку плесните холодной водой) хотя на вид оригинальное стекло достаточно толстое.
-при попадании камня сразу лопается (ну тут важна скорось и размер камня))

Большинство круглых ПТФ в размере Ø90 и они взаимозаменяемы с многими марками авто, нам же сука достался эксклюзифф прям)))
Общий диаметр птф — Ø109 мм
Диаметр стекла — Ø104 мм, так как ПТФка чутка под конус

Данные ПТФ были РАЗРАБОТАНЫ и СПРОЕКТИРОВАННЫ под ГАЛОГЕНОВЫЙ источник света!
Отражатель/лампа/фокус = правильная светотеневая граница (СТГ) (физика)
Поэтому при малейшем смещении источника света (нить, диод, дуга) нарушается фокусное расстояние, в результате чего СТГ и распределение света на дороге становится размытым, размазанным и тп.

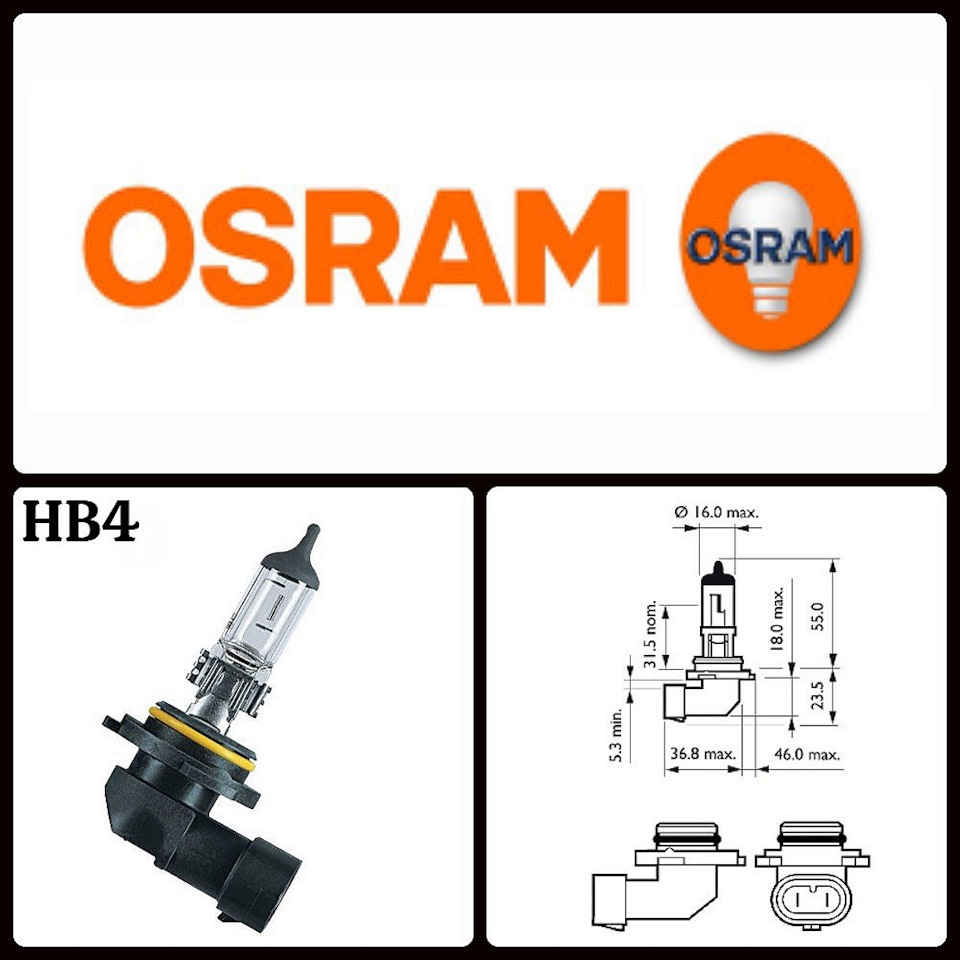

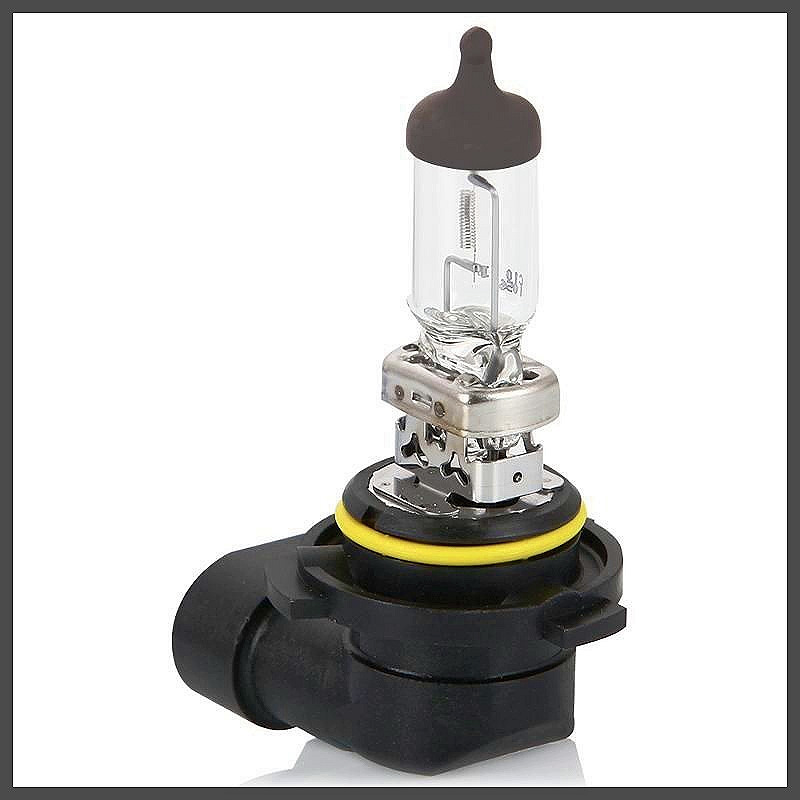

Комплектуются эти ПТФки галогеновой лампой НВ4 на 51Вт со светонепроницаемым щитком на торце колбы

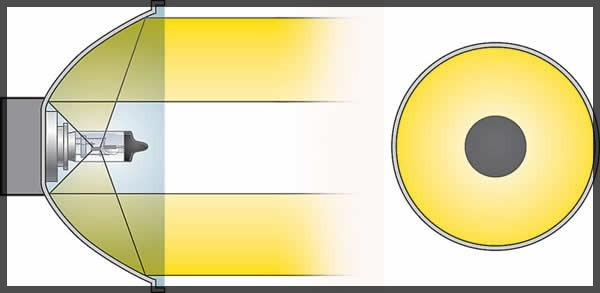

В данной ПТФ рефлектор свободной формы (Free Form Reflector). Такой рефлектор разделён на несколько зон (количество их может сильно варьироваться), каждая отражает и направляет свой пучок света.
Рассеиватель прозрачный, без рисунка. Стекло.

Для чего нам ПТФ?!

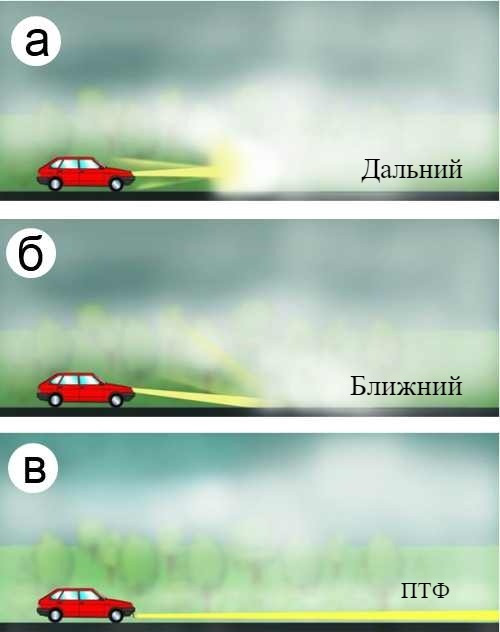

В тяжёлых метеоусловиях, таких, как туман, дождь или снегопад, свет от обычных фар автомобиля, а точнее, лучи ближнего и особенно дальнего света, отражаясь и рассеиваясь от мельчайших капель воды или снежинок, создают полупрозрачную пелену, которая уменьшает видимость.

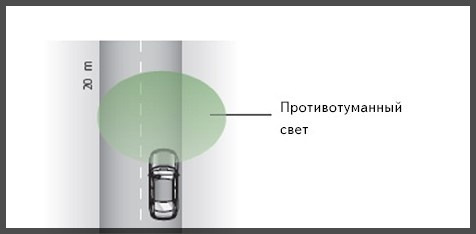

Главное в противотуманных фарах – это правильное распределение света по дорожному полотну. ПТФ должны обеспечивать плоский, широкий, горизонтальный луч, который ложится там, где есть пространство между дорогой и туманом, освещать как можно более широкую область на небольшом расстоянии — до 20 метров

Ну собственно наши ПТФ (для тех то годов выпуска) справились с задачей, что луч света должен быть горизонтальный, плоский, широкий. Но справились увы не идеально((

Так же справились за освещение широкой области перед авто, обочина, разметка всё хорошо.

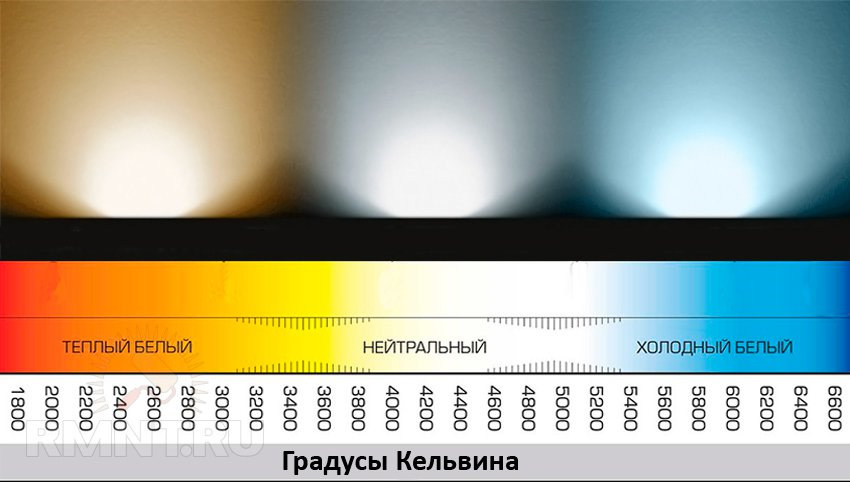

Какие по цвету лампы надо ставить в ПТФ?

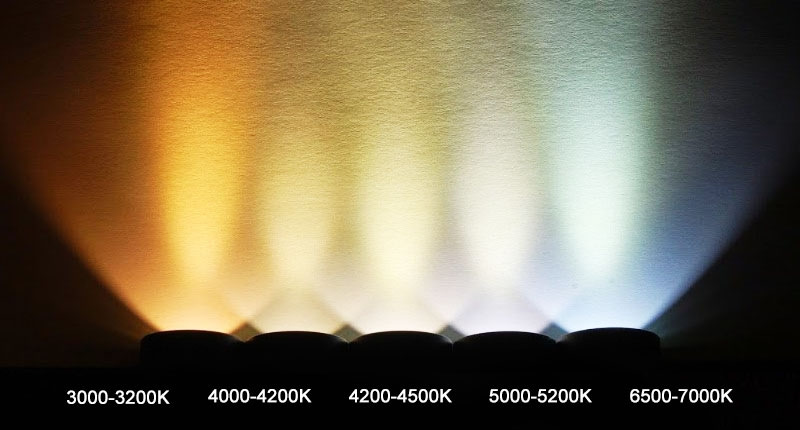

Научно доказано, что определенный цветовой спектр, излучаемый фарой, влияет на способность отражаться от мелких капель воды, конденсирующихся во влажном воздухе. Чем ярче, тем больше света будет отражено, тем хуже видимость в туман.
Поэтому, рекомендуется в противотуманных фарах устанавливать лампочки с температурой свечения от 2000 К до 4300 К.
Эти значения оптимальные с точки зрения эффективности ПТФ в плохих погодных условиях. Чем будут выше эти цифры, тем плотнее будет «пелена» перед вашим автомобилем на туманной дороге.

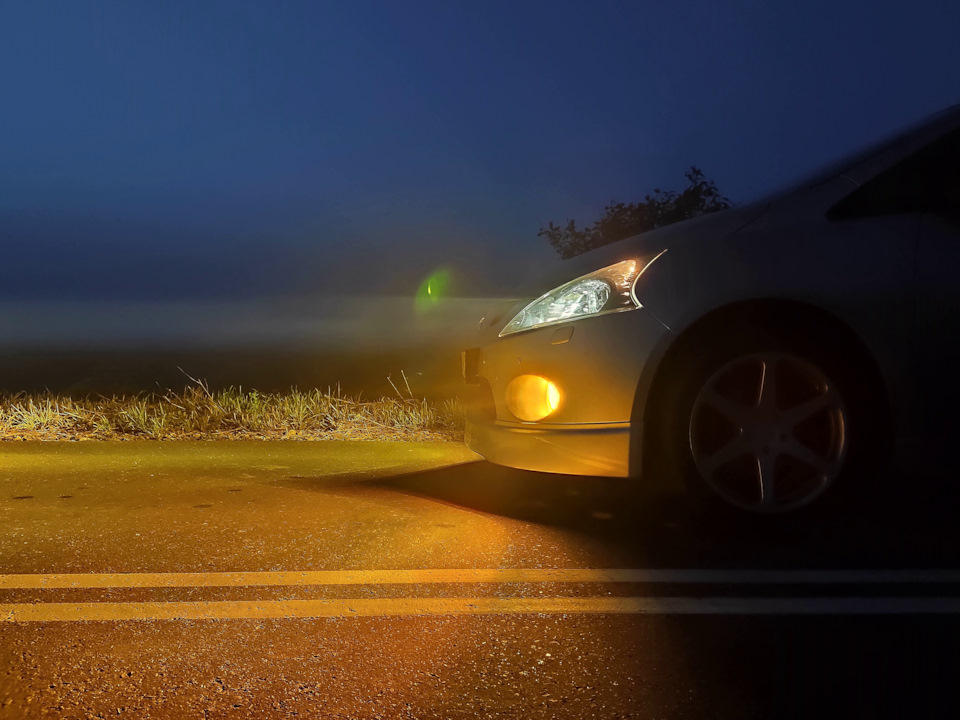

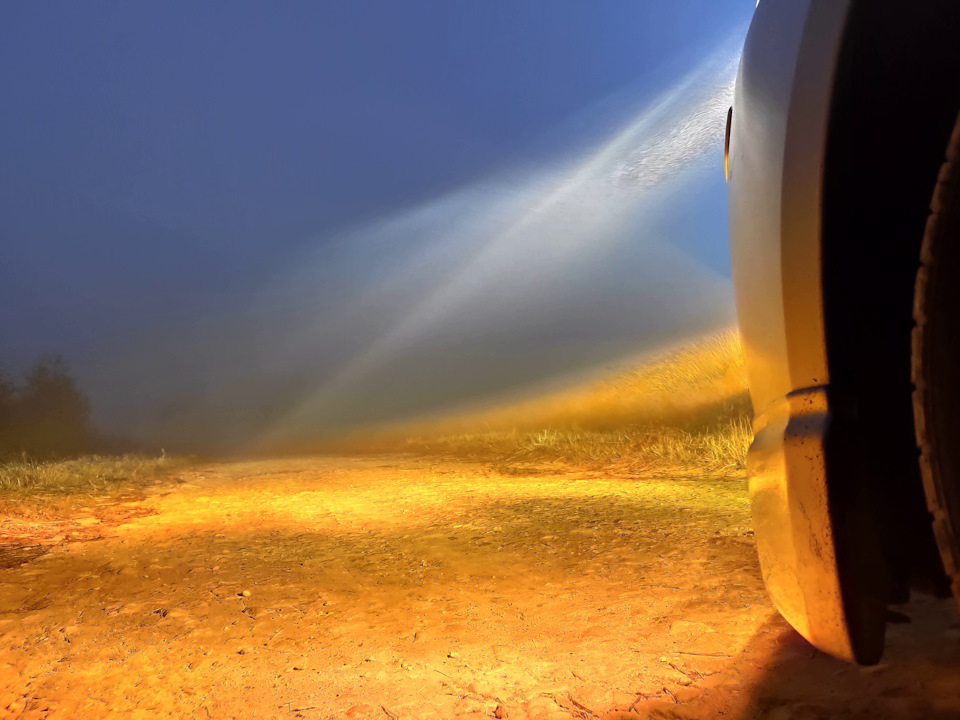

Не много реальных фотографий с реальных условий. Достаточно плотный туман. Вид глазами водителя.
Включены только ПТФ.
Ехать ночью только на ПТФ нельзя, да и не безопасно.

Включены ПТФ и ближний свет.
На границе свет/тень уже виднеется пелена.

Включены ПТФ + ближний + дальний.
Ну тут ехать было просто невозможно. Белая стена.

То же самое только фото сделаны НАД туманом.
Включены только ПТФ.

Включены ПТФ и ближний свет.

Включены ПТФ + ближний + дальний.

Вид спереди.
Так же подрисовал температуру на каждую лампу.
Ближний ксенон 4150к
Дальний галоген 3200к
ПТФ галоген 2600к

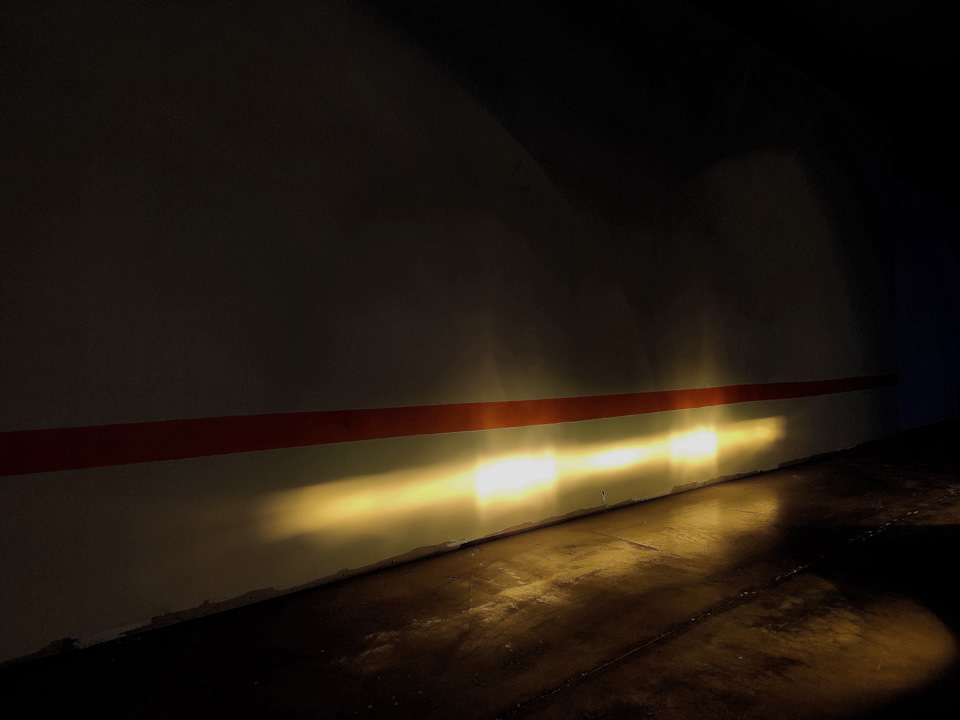

Так же не забываем про регулировку ПТФ да и не только их, но и ближнего и дальнего света. Но об этом в следующих передачах)
ПТФ не должны светить ПАРАЛЕЛЬНО ближнему. Туман на фото чётко это показывает.

Ну и в заключении ЧТО, КОГДА и ГДЕ надо включать.

Таким образом, отметим, что противотуманные фары – это не только острая необходимость для повышения собственной безопасности на дороге при плохих погодных условиях и туманах, но и в нормальных условиях. Если вы дорожите собственной безопасностью, тогда вам стоит вооружить или восстановить на своём авто противотуманные фары и лучше всего оригинальные.

Особенности замены и установки противотуманных фар по разным схемам подключения

Противотуманные фары подсвечивают дорожное полотно непосредственно перед автомобилем. Особенности расположения позволяют световому потоку пробиваться через плотный туман, освещая обочины и разметку. Установить противотуманки можно самостоятельно на любое транспортное средство. Для этого нужно соблюсти правила размещения и подключить проводку к бортовой сети автомобиля.

Требования к установке противотуманных фонарей

Правилами дорожного движения регламентируются параметры монтажа противотуманок. В случае их несоблюдения возможны проблемы с сотрудниками технического осмотра и ДПС.

Правила установки противотуманных фар:

1. Внешняя сторона корпуса фонаря должна быть не дальше 40 см от края бампера.
2. Оптика монтируется не ниже 25 см от земли. Отсчет ведется от нижней границы противотуманки.
3. Дополнительное освещение устанавливается ниже основных фар с ближним светом.

В ГОСТ 8769-75 говорится, сколько противотуманных фар разрешено устанавливать на автомобиль, какие лампы можно использовать и как настроить верный угол. При отклонениях от требований инспектор вправе выписать административный штраф и требование о приведении транспортного средства в надлежащее состояние.

Для прохождения технического осмотра ПТФ должны включаться только совместно с габаритными огнями. В случае некорректной схемы подключения сотрудники техосмотра откажут в выдаче бланка.

Виды оптики

Противотуманные огни подразделяются на несколько типов:

• штатные;
• универсальные;
• линзовые;
• лазерные противотуманки.

Заводская оптика монтируется на автомобили в высоких комплектациях и соответствует всем требованиям. Включение оптики возможно только при активном ближнем свете или габаритах. Для настройки угла луча используется специальный барашек, который находится на корпусе.

Универсальные огни требуют самостоятельной установки, подключения и настройки. Для крепления используются металлические держатели, которые прикручиваются к бамперу или усилителю кузова. При выборе оптики доверять стоит только известным производителям: это фары Hammali, Hella, Osram, PIAA, Wesem, Morimoto. Неизвестные китайские изделия плавятся при долгом использовании и плохо поддаются настройке.

Линзованные фары устанавливаются в редком случае и способны выдавать мощный луч света, который пробивает туман и освещает обе обочины. Для самостоятельной установки существуют комплекты с крепежами, кнопкой и проводами.

Лазерные варианты устанавливаются на задний бампер и используются для обозначения автомобиля в условиях недостаточной видимости.

Перед покупкой оптики нужно определиться с местом монтажа, измерить бампер и записать примерные габариты изделия.

Материалы для монтажа

Установка фар не требует от водителя специальных знаний или инструментов. Трудности могут возникнуть только при монтаже силовых кабелей, однако этот вопрос решается с помощью схем.

Инструменты для монтажа фар:

• чистая ткань;
• отвертка;
• дрель или шуруповерт;
• тонкое сверло;
• изолента;
• канцелярский нож;
• провода для подключения птф;
• кронштейн крепления;
• предохранитель;
• пластиковые гофры;
• стяжки.

Место соединения можно изолировать с помощью термоусадки, которая сжимается от обычной зажигалки или промышленного фена. Фары поставляются в виде комплекта подключения и содержат все необходимые детали для самостоятельного монтажа. Резиновая заглушка, которая надевается на лампу, защищает конструкцию от попадания влаги, пыли, песка. В процессе монтажа требуется соблюдать осторожность и не повредить комплектующие, которые входят в набор для подключения.

Схемы подключения противотуманных фар

Подсоединение кабелей делится на два типа:

• параллельное;
• последовательное.

Правильным и безопасным вариантом считается подключение через реле и кнопку. Для защиты от короткого замыкания в схему встраивается плавкая вставка, которая идет в комплекте с противотуманками.

Монтажный набор часто содержит кабели, длины которых не хватает для аккуратной прокладки в подкапотном пространстве. Подключение противотуманных фар своими руками потребует не менее 3-5 часов времени. Чтобы установить металлические крепежи, на некоторых моделях автомобилей приходится снимать бампер.

Параллельное подключение

При таком соединении плюсовой контакт питает каждую из фар. В проводку устанавливается реле, а также предохранитель на 15 А. Чтобы правильно установить плавкую вставку, ее следует размещать как можно ближе к аккумулятору.

Подача питания появляется только при включенном зажигании или заведенном двигателе. Дополнить функционал можно с помощью подачи 12 В от сигнального провода контроля зарядки. В таком случае при запуске автомобиля фары автоматически включатся и могут использоваться в качестве дневных ходовых огней.

Как подключить туманки:

1. Минусовой контакт от фар подсоединяется к кузову автомобиля.
2. Плюсовые клеммы соединяются между собой и уходят в реле на 87 клемму.
3. Положительный контакт из реле под номером 30 подключается к аккумулятору.
4. Два оставшихся контакта используются для кнопки питания и 12 В при включении зажигания.

Параллельное соединение подает полный вольтаж к каждой фаре, благодаря этому не снижается яркость ламп, а потребляемый ток возрастает.

Последовательное подключение

Такой способ монтажа существенно снижает потребление тока и уменьшает яркость ламп. Схема отлично подходит для постоянного использования противотуманок в качестве ходовых огней.

Как подсоединить противотуманки:

1. Минусовые контакты фар соединяются друг с другом одним проводом.
2. Плюсовая клемма одной фары крепится к кузову, а вторая впаивается в реле.
3. Клавиша в салоне и плюсовой кабель от зажигания подключаются к 86 и 85 клеммам реле.
4. 30 контакт переходит на плюсовую клемму аккумуляторной батареи.

Включить автоматически розжиг можно подачей питания от датчика зарядки сети. В таком случае фары должны светить при запуске силового агрегата и гаснуть при его остановке.

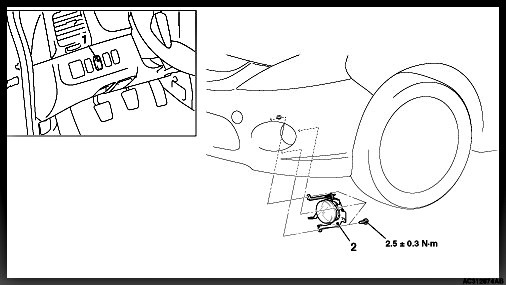

Монтаж противотуманок в бампер

Установка туманок не займет много времени. Для точности нужно сделать замеры и отметить места расположения креплений фар.

Для монтажа нужно выполнить шаги:

1. Отмыть бампер от загрязнений.
2. Приложить противотуманку к месту инсталляции и сделать отметки для рамок.
3. Снять монтажную рамку с фары.
4. Просверлить отверстия в месте крепления.
5. Установить рамку с помощью саморезов или болтов, которые идут в комплекте.
6. Прикрутить фару к рамке.
7. Вмонтировать выключатель в салоне.
8. Провести проводку одним из предложенных способов.
9. Аккуратно спрятать кабели в гофру и закрепить к основному жгуту с помощью пластиковых стяжек.

Все работы с электрикой выполняются при отключенных клеммах с аккумулятора. После монтажа фар требуется выполнить настройку угла света, чтобы не слепить встречных водителей.

Для установки штатных деталей в заводские места нужно удалить заглушки и прикрутить болты в специальные отливы. В некоторых случаях в автомобилях присутствует вся необходимая проводка для быстрого подключения.

Как демонтировать противотуманный фонарь

Для замены перегоревшей лампы требуется снятие фары и отключение контактов.

Как поменять лампу или разбитую туманку:

1. Отсоединить клеммы с аккумулятора.
2. Отметить положение противотуманки на крепеже.
3. Открутить болты и отсоединить колодку с кабелями.
4. Снять пружинку и вытащить лампу.

При установке ламп нельзя касаться руками колбы. Это снижает срок службы световых элементов, наполненных газом-галогеном.

Разобрать противотуманную фару для замены стекла можно с помощью нагрева. Для этого нужно:

1. Поместить деталь в коробку с небольшим отверстием.
2. Включить фен на 10-20 минут.
3. Аккуратно поддеть старое стекло отверткой и оторвать герметик.
4. Очистить поверхность отражателя от загрязнений и удалить старый клей.
5. Обезжирить рамку, нанести герметик и приложить новое стекло.

После кристаллизации состава противотуманку можно установить на автомобиль в обратном порядке.

Противотуманные огни улучшают видимость дороги при осадках, снегопаде, тумане. Правильное подключение и настройка обеспечит исправную работу системы в любое время года.

Внешние световые приборы автомобиля

В обзоре рассмотрим внешние световые приборы автомобиля. Остановимся на органах управления, с помощью которых мы можем управлять освещением и световой сигнализацией. Данная тема будет интересна тем, кто только начинает свое знакомство с автомобилями. Формат сегодняшнего обзора будет простым, первый снимок — управляем изнутри, второй — результат снаружи автомобиля. И конечно, не забудем остановиться на пунктах Правил дорожного движения, имеющих отношение к нашей теме.

Начнем со световых приборов, отвечающих за освещение и обозначение габаритов транспортного средства. Рассматривать будем на примере автомобиля Hyundai Elantra.

На снимке, подрулевой переключатель света и указателей поворота (расположен с левой стороны рулевой колонки). При помощи данного переключателя и происходит основное управление внешним освещением автомобиля.

Внешние световые приборы автомобиля. Подрулевой переключатель света и указателей поворота.

На других автомобилях, могут применяться иные режимы управления освещением, а также условные обозначения. Но если разобраться, как работают органы управления внешними световыми приборами на одном автомобиле, то на другом, справиться с управлением сложностей не возникнет.

Для примера, на снимке подрулевой переключатель света автомобиля Hyundai Solaris. Мы видим, что внешних отличий немного, только положение «выключено», на одном подрулевом переключателе обозначено как «OFF», на другом «О».

Внешние световые приборы автомобиля. Подрулевой переключатель света автомобиля.

Еще один пример переключателя света и указателей поворота автомобиля Volkswagen Polo. Здесь включение габаритных огней и ближнего света вынесено на отдельный переключатель света на панели приборов. Но управление переключением с ближнего на дальний свет осуществляется подрулевым переключателем.

Внешние световые приборы автомобиля. Переключатель света автомобиля Volkswagen Polo.

Возвращаемся к нашему Hyundai Elantra, при положении переключателя как на первом фото выше, в положении «OFF», все внешние световые приборы выключены (на снимках ниже).

Внешние световые приборы автомобиля.

Внешние световые приборы автомобиля.

Габаритные огни.

Первое положение переключателя света, это включение габаритных огней (на снимке ниже, включение осуществляется при помощи внешней части переключателя, отмечена красной стрелкой).

Внешние световые приборы автомобиля. Подрулевой переключатель света и указателей поворота.

При включении габаритных огней, на щитке приборов многих автомобилей отображается световой индикатор, обычно зеленого цвета. На снимке, пример щитка приборов Hyundai Solaris, с контрольной лапой включения габаритных огней, на некоторых автомобилях может присутствовать звуковой сигнализатор (зуммер).

Внешние световые приборы автомобиля. Световой индикатор включения габаритных огней.

Предназначение контрольной лампы включения габаритных огней или звукового сигнализатора, напомнить водителю о не выключенном освещении. На рассматриваемом нами автомобиле, данная контрольная лампа отсутствует. На нем при выключении «зажигания» и открытии водительской двери, внешние световые приборы автоматически выключаются.

19.3. При остановке и стоянке в темное время суток на неосвещенных участках дорог, а также в условиях недостаточной видимости на транспортном средстве должны быть включены габаритные огни. В условиях недостаточной видимости дополнительно к габаритным огням могут быть включены фары ближнего света, противотуманные фары и задние противотуманные фонари.

Как следует из Правил, габаритные огни применяют для обозначения автомобиля во время остановки.

Примечание: Для габаритных огней используют лампы малой мощности. Часто, для передних фонарей 5 Ватт, для задних 21 Вт.

Лампы освещения.

На снимке ниже, слева лампа ближнего и дальнего света (мощность 60/55 Ватт). По центру лампочка передних габаритных огней (5 Ватт) и справа лампа задних габаритный огней (21 Ватт).

Примеры ламп наружного освещения автомобиля.

Видно, что лампа основного света мощнее, следовательно если на стоянке оставить автомобиль с включенным ближним светом и заглушить двигатель, то заряда аккумуляторной батареи надолго не хватит. Небольшая мощность ламп используемых для габаритных огней, позволяет во время стоянки автомобиля, остановить двигатель на достаточное время, не беспокоясь сильно за разряд аккумулятора (АКБ).

На снимке, включенные задние (красного цвета) и передние (белого цвета) габаритные огни автомобиля. При дневном освещении, яркость ламп не очень высокая, но в темное время, автомобиль с включенными габаритными огнями, хорошо различим на достаточно большом расстоянии до него.

Внешние световые приборы автомобиля. Включенные габаритные огни.

Противотуманные фары.

Идем далее, правильно было бы продолжить наше описание ближним светом, но остановимся на противотуманных фарах.

19.4. Противотуманные фары могут использоваться:
в условиях недостаточной видимости с ближним или дальним светом фар;
в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
вместо ближнего света фар в соответствии с пунктом 19.5 Правил.

Из Правил дорожного движения следует, что противотуманные фары могут использоваться не только в условиях недостаточной видимости (туман, дождь, снегопад). Но и совместно с ближним или дальним светом фар, а также в светлое время суток, вместо ближнего света фар.

Включение противотуманных фар осуществляется на подрулевом переключателе, с помощью «кольца» (отмечено красной стрелкой), на рисунке в положении «ON». На других автомобилях, управление противотуманными фарами, при их наличии, может отличаться. При включении противотуманных фар, на щитке приборов отображается световой индикатор. Здесь нужно заметить, что включить противотуманные фары получится, только если основной переключатель находится в положении габаритных огней или ближнего света.

Внешние световые приборы автомобиля. Включение противотуманных фар.

На изображениях, включенные противотуманные фары днем и в темное время суток. На снимке, снятом в темное время, видно световое пятно от противотуманных фар, которое находится непосредственно перед автомобилем и на низком уровне от дороге. Благодаря такому формированию светового пятна у противотуманных фар, обзор дороги в условиях дождя, тумана и снегопада лучше, в отличии от луча света основных фар, который преломляясь во влажном воздухе, создает плотную световую завесу, которая и ухудшает обзор дороги.

Внешние световые приборы автомобиля. Передние противотуманные фары днем.

Противотуманные фары в темное время суток.

Внешние световые приборы автомобиля. Противотуманные фары в темное время суток.

Ближний свет.

Следующее положение переключателя света (на снимке ниже), это включение ближнего света фар. При той интенсивности и плотности движения, которая присутствует на наших дорогах, ближний свет остается основным источником света. Пока не все транспортные средства, оборудованы ДХО (дневные ходовые огни), которые применяют вместо ближнего света в светлое время суток. Ближний свет должен использоваться в темное время суток на освещенных участках дороги, при встречном разъезде и других случаях в соответствии с Правилами.

Внешние световые приборы автомобиля. Включение ближнего света фар.

19.1. В темное время суток и в условиях недостаточной видимости независимо от освещения дороги, а также в тоннелях на движущемся транспортном средстве должны быть включены следующие световые приборы:
на всех механических транспортных средствах — фары дальнего или ближнего света, на велосипедах — фары или фонари, на гужевых повозках — фонари (при их наличии);
на прицепах и буксируемых механических транспортных средствах — габаритные огни.
19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

На изображениях ниже, на автомобиле включен ближний свет. На снимке, сделанном в темное время суток видно, что световой поток, распространяется дальше, в отличии от противотуманных фар.

ВАЖНО! К регулировке света фар, необходимо относиться очень ответственно! От правильной настройки фар, зависит безопасность на дороге!

Внешние световые приборы автомобиля. Ближний свет фар в светлое время суток.

Внешние световые приборы автомобиля. Ближний свет фар в темное время суток.

Внешние световые приборы автомобиля. Ближний свет фар в темное время суток.

Дальний свет.

Последний режим освещения, это дальний свет. Управление дальним светом, осуществляется также при помощи подрулевого переключателя. Только в данном случае, для включения дальнего света, рычаг переключателя перемещаем от себя. Для привлечения внимания участников дорожного движения, можно применять периодическое включение дальнего света фар, для этого рычаг переключателя света фар многократно нажимаем к себе и отпускаем. Для предупреждения водителя о включении им дальнего света, на панели приборов отображается световой индикатор синего цвета.

19.2. Дальний свет должен быть переключен на ближний:
в населенных пунктах, если дорога освещена;
при встречном разъезде на расстоянии не менее чем за 150 м до транспортного средства, а также и при большем, если водитель встречного транспортного средства периодическим переключением света фар покажет необходимость этого;
в любых других случаях для исключения возможности ослепления водителей как встречных, так и попутных транспортных средств.
При ослеплении водитель должен включить аварийную сигнализацию и, не меняя полосу движения, снизить скорость и остановиться.

Внешние световые приборы автомобиля.

На изображениях, на автомобиле включен дальний свет. На снимке, сделанном в темное время, видно, что световое пятно распространяется далеко вперед, благодаря этому видимость дороги намного лучше, чем с ближним светом фар. К сожалению, из-за высокой интенсивности движения, сегодня дальний свет применять получается достаточно редко.

Внешние световые приборы автомобиля. Дальний свет в светлое время суток.

Внешние световые приборы автомобиля. Дальний свет в темное время суток.

Внешние световые приборы автомобиля. Дальний свет в темное время суток.

Световые указатели поворота.

Мы рассмотрели основные режимы управления освещением, при помощи подрулевого переключателя света фар. Осталось рассмотреть еще одну функцию, которую мы используем при помощи подрулевого переключателя, это включение и выключение световых указателей поворота.

8.1. Перед началом движения, перестроением, поворотом (разворотом) и остановкой водитель обязан подавать сигналы световыми указателями поворота соответствующего направления, а если они отсутствуют или неисправны – рукой. При выполнении маневра не должны создаваться опасность для движения, а также помехи другим участникам дорожного движения.

Водитель, перед началом движения, перестроением, поворотом (разворотом) и остановкой обязан подавать сигналы световыми указателями поворота. Для включения соответствующих указателей поворота, необходимо подрулевой переключатель переместить вверх или вниз. При включение указателей поворота, на щитке приборов отображается также световой индикатор (на снимке отмечен стрелкой). Здесь легко запомнить, куда уходит рука при повороте руля, туда включаем и соответствующие указатели поворота.

Внешние световые приборы автомобиля. Включение указателей поворота и световой индикатор.

На изображении ниже, на автомобиле включены левые указатели поворота. Цвет фонарей (ламп) указателей поворота спереди и сзади автомобиля желтого или оранжевого цвета.

Внешние световые приборы автомобиля. Световые указатели поворота.

Для закрепления прочитанного материала, можно посмотреть видео. В нем рассмотрены режимы работы подрулевого переключателя света и указателей поворота.

Перейдем к остальным световым приборам и световой сигнализации автомобиля.

Аварийная сигнализация.

На каждом современном автомобиле присутствует кнопка включения аварийной сигнализации (на снимке ниже).

В Правилах дорожного движения прописано, в каких случаях необходимо применять аварийную сигнализацию.

Внешние световые приборы автомобиля. Кнопка аварийной сигнализации.

При включении кнопки аварийной сигнализации, на автомобиле включаются одновременно все световые указатели поворота (по кругу).

Внешние световые приборы автомобиля. Аварийная сигнализация.

Задние противотуманные фонари.

Передние противотуманные фары мы рассмотрели выше, теперь остановимся на задних противотуманных фонарях.

19.7. Задние противотуманные фонари могут применяться только в условиях недостаточной видимости. Запрещается подключать задние противотуманные фонари к стоп-сигналам.

Правила дорожного движения, строго предписывают порядок применения задних противотуманных фонарей. В нашем случае включение фонарей осуществляется при помощи кнопки на панели приборов, на снимке находится в центре и при включении подсвечивается желтым цветом (индикатор включения фонарей, часто отображается на щитке приборов). На других автомобилях, включение противотуманных фонарей может отличаться.

Внешние световые приборы автомобиля. Кнопка включения задних противотуманных фонарей.

На снимке, слева включены только габаритные огни (красного цвета), справа еще и противотуманные фонари. Даже при дневном свете, разность в яркости свечения противотуманных фонарей по сравнению с габаритными огнями присутствует.

Внешние световые приборы автомобиля. Задние противотуманные фонари.

Следующие снимки выполнены в темное время. И здесь становится понятно, почему Правила разрешают использовать задние противотуманные фонари только в условиях недостаточной видимости.

«Недостаточная видимость» — видимость дороги менее 300 м в условиях тумана, дождя, снегопада и тому подобного, а также в сумерки.

На снимке слева включены только габаритные огни, их яркость достаточная для определения габаритов автомобиля. Справа на снимке, дополнительно включены противотуманные фонари, их яркость при обычных погодных условиях намного выше. Выступая как внешние раздражители, они могут привести к ослеплению водителей двигающихся позади и возникновению аварийной ситуации.

Внешние световые приборы автомобиля. Задние противотуманные фонари в темное время суток.

Фонари заднего хода.

На снимке задние фонари (белого цвета), которые включаются при выборе передачи заднего хода и предупреждают других водителей и пешеходов, о движении автомобиля задним ходом.

Внешние световые приборы автомобиля. Фонари заднего хода.

Сигналы торможения.

И последнее, стоп-сигналы. Сигналы торможения включаются при нажатии на педаль тормоза, предупреждая остальных водителей о нашем намерении снизить скорость или остановиться. На большинстве автомобилей, для повышения безопасности, применяется дополнительный сигнал торможения (на рассматриваемом автомобиле за задним стеклом).

Внешние световые приборы автомобиля. Сигналы торможения.

В завершении нашего обзора, не забывайте, что:

2.3. Водитель транспортного средства обязан:
2.3.1. Перед выездом проверить и в пути обеспечить исправное техническое состояние транспортного средства в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения (в дальнейшем — Основные положения).
Запрещается движение при неисправности рабочей тормозной системы, рулевого управления, сцепного устройства (в составе автопоезда), негорящих (отсутствующих) фарах и задних габаритных огнях в темное время суток или в условиях недостаточной видимости, недействующем со стороны водителя стеклоочистителе во время дождя или снегопада.

Если у Вас остались вопросы по теме, пишите в группе ВКонтакте — ШКОЛА-ПДД.

Противотуманки на машину

Противотуманки на машину значительно облегчают движение в тумане, в дождь, в метель и в других условиях плохой видимости. В правилах дорожного движения указывается, что водитель имеет право самостоятельно установить противотуманные фары заводского изготовителя. На автомобиле должно быть установлено две противотуманные фары. Установка одной противотуманки на машину запрещена. Противотуманные фары должны располагаться не выше основных фар и не выше фар ближнего света. Минимальная высота расположения не менее 250 мм от дорожного покрытия. Противотуманные фары должны располагаться симметрично относительно продольной оси автомобиля и не далее 400 мм от его наружных габаритных точек по ширине.

Правильное расположение противотуманок на машину показано на рисунке.

1 – противотуманная фара; 2 – основная фара.

Схема подсоединение к бортовой сети противотуманок на машине должна предусматривать их совместное включение с габаритными огнями и освещением номерного знака. Положительное качество противотуманок определяют по их светораспределению. Стоит уменьшить угол наклона фары на нексколько градусов по сравнению с оптимальным положением как исчезнут все ее достоинства. Такие противотуманные фары ничего не делают кроме как слепят водителей встречного движения. Фары регулируются раздельно, поочередно закрывая вторую куском картона или фанеры.
