Подробный отчет: замена ГУ, кнопки на руле РАБОТАЮТ!

Выдался свободный теплый денек, решил наконец-то заменить штатное головное устройство.
Собственно, результат:

Фото в бортжурнале Opel Astra H нештатное ГУ на месте

Качает гораздо лучше!

Для тех, кто тоже собирается это проделать, решил сделать подробный фотоотчет.
Итак, что нам понадобится:
1. Новое ГУ с возможностью управления с руля. В моем случае это Kenwood KMM-361SD. Цена 3000р.
2. Адаптер кнопок на руле. Я выбрал Zexma MFD207OP. Покупал за 2000р (персональная скидка)
3. Рамка переходная CARAV 11-026. Полное название для поиска: "In-dash 1-din (with pocket) audio installation kit for opel astra 2004+". Цена 900р.
4. Переходник антенный. Я взял Intro ANT-1 по цене 350р у барыг на рынке.
5. (по желанию) Маделин. Я взял ленточку 1м за 50р.
Инструменты:
Нож, ножницы, изолента, стяжки пластиковые, пластиковая карточка, термоусадочная трубка.
А самое главное — 4 предмета типа отверток, для снятия штатного ГУ. У меня были 3 отвертки и сверло на 3. Диаметр больше не влезет, меньше может не сработать. Люди для снятия используют обычные гвозди — вполне подойдет 🙂

Итак, поехали!
Шаг 1. Подключить контакт управления с руля. В моем случае это пришлось делать заранее, т.к. ГУ Kenwood не имеет стандартного разъема jack 3,5 для управления с руля. Там отдельный контакт. Специально для этого в моем адаптере есть отдельный проводок:

Фото в бортжурнале Opel Astra H подключение управления с руля

Скрутили, заизолировали термоусадкой. Сразу всю косу стянул стяжкой и изолентой, чтобы ничего не болталось.

Шаг 2. Снимаем ГУ.
Для этого вставляем в 4 дырки 4 предмета типа отверток, до щелчка:

Фото в бортжурнале Opel Astra H снимаем ГУ Astra H

Когда вставили, магнитола держится только на силе трения, т.е. не зафиксирована.
Чтобы ее снять, кто-то снимает бардачок и толкает изнутри, но я человек ленивый, поэтому делаем так:

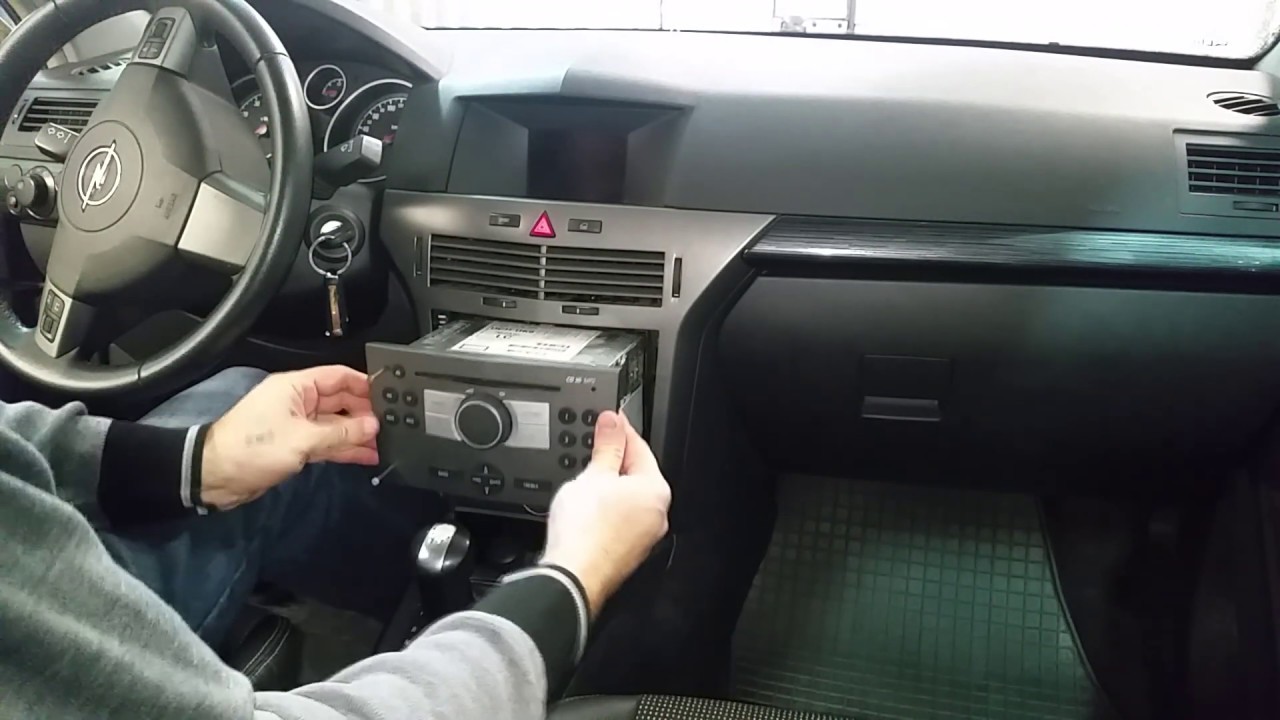

Левые "съемники" в левую руку, правые — в правую, чуток сжимаем, чтобы они прижались к ГУ, и аккуратно трясем и тянем! В какой-то момент штатка сдвинется с места:

Фото в бортжурнале Opel Astra H вытаскиваем штатное ГУ

Когда рамка выйдет из гнезда, можно уже не боясь тащить за нее.
Вот как выглядят фиксаторы со вставленными съемниками:

Фото в бортжурнале Opel Astra H На чем держится штатное ГУ Astra H

После снятия магнитолы нужно вытащить штатное металлическое крепление!

Шаг 3. Офигеваем от размеров штатной магнитолы.

Фото в бортжурнале Opel Astra H Штатное ГУ Astra H

Убираем ее в сторону, забываем как страшный сон.

Шаг 4. Примеряем и проверяем новое ГУ.
Лучше лишний раз проверить, чтобы потом не мучиться. Просто втыкаем провода и включаем новое ГУ, слышим, что все работает. Я решил не перепаивать и не отрезать переходники, просто собрал всё по-порядку: штатный разъем->адаптер управления->переходник с ISO на разъем Kenwood. Получилась длинная такая коса:

Фото в бортжурнале Opel Astra H Провода

(Вру, я отрезал проводку для ИК-передатчика. Вряд ли он понадобится.)

Шаг 5. Чуток шумоизоляции.
На всякий случай, чтобы ничего не гремело, решил замотать маделином переходники. Маделин самоклящийся, работать с ним просто. Берем косу, и обматываем. Получаем что-то вроде этого:

Фото в бортжурнале Opel Astra H коса в маделине

Шаг 6. Готовим антенну.
Антенный разъем в астре нестандартный, вот такой:

Фото в бортжурнале Opel Astra H Разъем антенны Astra H

Поэтому нам нужен переходник:

Фото в бортжурнале Opel Astra H Переходник Intro Ant-1

с вот такой ответной частью:

Фото в бортжурнале Opel Astra H Переходник Intro Ant-1

Соединяем, обматываем маделином чтобы не бренчало:

Фото в бортжурнале Opel Astra H антенный разъем в маделине

Шаг 7. Ставим на место рамку.
У меня это заняло очень много времени, т.к. я долго не мог понять, что упиралось внизу. Оказалось, защелка на рамке не могла налезть сама на штатное крепление. Пришлось помочь: подложил под рамку нож, и по нему, как по направляющей, запихнул рамку на место:

Фото в бортжурнале Opel Astra H Переходная рамка Astra H

Да, я не упомянул, что нужно поставить в рамку салазки, но, думаю, это и так всем понятно. Я сделал это заранее.

Шаг 8. Вставляем новое ГУ.
Вставляем разъемы в соответствующие места.
Штатная коса хорошо уходит внутрь панели, наша новая коса прячется за ГУ. Аккуратно заталкиваем до щелчка:

Фото в бортжурнале Opel Astra H Нештатное ГУ на Astra H

Ставим на место декоративную рамку вокруг панельки ГУ. Ставим панель. Наслаждаемся!

На сегодня всё, завтра напишу про работу адаптера и про впечатления. Всем спасибо!

Как правильно снять магнитолу Opel Astra H: полезные советы и подробная инструкция

Как снять магнитолу Opel Astra H: полезные советы и инструкция

Здравствуйте, автолюбители! Сегодня я хотел бы поделиться с вами информацией о том, как правильно и безопасно снять магнитолу в автомобиле Opel Astra H. Это простая процедура, которую сможет выполнить каждый владелец автомобиля самостоятельно. Ниже я подробно расскажу о шагах, которые вам нужно предпринять для успешного удаления старой магнитолы и установки новой.

Шаг 1: Подготовительные меры

Перед началом работы, убедитесь, что автомобиль находится в неподвижном состоянии, а двигатель выключен. Затем отсоедините отрицательный кабель от аккумулятора, чтобы избежать возможности порчи электронных компонентов автомобиля. При необходимости, имейте под рукой необходимые инструменты, такие как отвертки и плоскогубцы.

Шаг 2: Снятие магнитолы

1. Осмотрите переднюю панель магнитолы и обратите внимание на наличие скрытых заклепок или винтов. Эти заклепки часто скрыты панелью или накладкой, которую нужно аккуратно отсоединить. При необходимости, воспользуйтесь плоским отвертком для аккуратного снятия накладки.

2. Когда вы поняли, где находятся заклепки или винты, вам нужно аккуратно их удалить. Используйте подходящий инструмент, чтобы избежать повреждения пластиковых деталей.

3. После удаления заклепок или винтов, вы можете начинать отсоединение магнитолы от панели автомобиля. Подходящим образом сожмите зажимы или отключите разъемы, которые отвечают за электропитание и аудиосигналы.

4. Убедитесь, что магнитола не удерживается никакими другими креплениями или проводами, и аккуратно извлеките ее из панели автомобиля.

Шаг 3: Установка новой магнитолы

1. Прежде чем устанавливать новую магнитолу, проверьте соответствие разъемов и размеров. Затем присоедините необходимые кабели к новой магнитоле в соответствии с инструкцией производителя.

2. Аккуратно поместите новую магнитолу в панель автомобиля и убедитесь, что она надежно удерживается на месте.

3. Закрепите магнитолу обратно с помощью заклепок или винтов, которые вы сняли на предыдущих шагах. Проверьте, чтобы все крепления были надежными и магнитола не имела излишней подвижности.

4. Подключите отрицательный кабель к аккумулятору, таким образом завершая процесс установки новой магнитолы.

Если у вас возникают какие-либо трудности, рекомендую обратиться к специалисту или посмотреть видео инструкции, чтобы быть уверенным в правильности выполнения процедуры. Обычно, снятие и установка магнитолы в Opel Astra H не представляет сложности и может быть выполнена даже начинающим автолюбителем. Надеюсь, этот небольшой гайд помог вам и удачи в эксплуатации вашего автомобиля!

Часто задаваемые вопросы

Вопрос 1: Как снять магнитолу на Opel Astra H?

Чтобы снять магнитолу на Opel Astra H, выполните следующие шаги:

Отсоедините отрицательный провод от аккумулятора, чтобы избежать короткого замыкания.
Осторожно снимите панель приборов вокруг магнитолы. Для этого используйте пластиковую лопатку или плоскую отвертку, чтобы осторожно отделить панель от крепежных клипс.
Отсоедините разъемы, соединяющие магнитолу с автомобильной проводкой.
Отверните винты, скрепляющие магнитолу с металлической рамкой и аккуратно извлеките магнитолу из автомобиля.

Вопрос 2: Какие инструменты мне понадобятся для снятия магнитолы на Opel Astra H?

Для снятия магнитолы на Opel Astra H вам понадобятся следующие инструменты:

Пластиковая лопатка или плоская отвертка для удаления панели приборов.
Отвертка или ключ для откручивания винтов, скрепляющих магнитолу с рамкой.

Вопрос 3: Какие предосторожности следует принять при снятии магнитолы на Opel Astra H?

Прежде чем снимать магнитолу на Opel Astra H, обязательно принимайте следующие предосторожности:

Отсоедините отрицательный провод аккумулятора, чтобы избежать короткого замыкания и повреждения электрических компонентов.
Работайте осторожно, чтобы не повредить панели приборов или магнитолу.
Перед тем как отсоединять разъемы проводов, убедитесь, что аккумуляторный провод изолирован и не имеет контакта с металлическими элементами.
Не допускайте попадания влаги или других жидкостей на магнитолу, чтобы не повредить ее внутренние компоненты.

Вопрос 4: Как подключить новую магнитолу на Opel Astra H?

Для подключения новой магнитолы на Opel Astra H выполните следующие действия:

Снятие и установка автомагнитолы Опель Астра

На автомобили Opel Astra устанавливают автомагнитолы, снабженные кодом защиты от кражи, не позволяющим эксплуатировать магнитолу на другом автомобиле. На автомобилях выпуска до 2005 года в случае прерывания электропитания (например, при отключении аккумуляторной батареи или при перегорании предохранителя) и последующего его восстановления необходимо ввести охранный код для приведения магнитолы в действие.
Охранный код указан в руководстве по эксплуатации магнитолы и должен храниться отдельно от автомобиля. На автомобилях выпуска с 2005 года охранный код после восстановления электропитания распознается электронной системой без вмешательства владельца – его специальный ввод не требуется.
Примечание.
Для снятия автомагнитолы заводом-изготовителем предусмотрены четыре специальные ручки (приспособление OPEL-KM-6067). При их отсутствии можно снять магнитолу подручными средствами с частичной разборкой панели приборов.

Вам потребуются: ключ TORX T20 и четыре металлических стержня диаметром 2,5–3 мм.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
