Самостоятельное изготовление подсветки для ручки коробки передач на автомобиле

Штатная ручка на КПП автомобиля может не устраивать автовладельца по разным причинам. Это изначально неудачный внешний вид, износ из-за длительной эксплуатации и банальное желание внести какие-то изменения.

Не все ручки коробок передач, в особенности механические, с завода оснащаются подсветкой. А в тёмное время суток порой необходимо различать, где располагается какая передача, и выполнять правильные переключения.

Потому самым правильным решением станет организация подсветки для ручки КПП своими руками. Есть множество удачных примеров того, как автовладельцы достигали желаемого результата.

Способы получить подсветку на ручке КПП

Можно выделить несколько основных способов, как у вашего рычага переключения передач может появиться подсветка. Выбирайте наиболее понравившийся.

• Использовать фосфорную краску. Это специальные покрытия, которые светятся в темноте. Для реализации задумки требуется аккуратно нанести слой такой краски на поверхность ручки. Эффективность средняя, визуально даёт о себе знать только в темноте. Поскольку ручка часто используется, покрытие быстро сотрётся.
• Купить готовую новую ручку, оснащённую подсветкой. Сейчас для коробок передач существует множество вариантов ручек, которые уже оснащены элементами подсветки. Они устанавливаются согласно инструкции производителя на место старых ручек. Но не все их них универсальные, некоторые выглядят даже хуже заводских. Хотя вариант объективно неплохой. Комплект стоит достаточно дорого.
• Изготовить подсветку своими руками. Чтобы всегда было видно, какая передача включена на коробке, и каким образом переключиться на нужную скорость в темном салоне, одним из лучших решений станет доработать КПП своими силами.

Последний вариант пользуется повышенным спросом у любителей самостоятельного тюнинга. Доработать рычаг КПП вовсе не так сложно. Для этого потребуется немного времени и свой автомобиль, где будет меняться ручка.

Требуемые материалы и инструменты

Чтобы переключение стало более комфортным и удобным при плохом освещении в салоне, штатной ручке коробки передач следует добавить подсветку.

Для реализации тюнинг-проекта потребуется совсем немного. Стандартный набор состоит из:

• светодиода любого подходящего вам цвета;
• резистора на 1 кОм;
• острого канцелярского ножа;
• паяльника и необходимых для него приспособлений;
• прозрачного клея;
• пистолета для нанесения клея на поверхность;
• лазерного принтера (если нужно сделать трафарет).

Далее весь процесс можно разделить на несколько этапов. Это подготовка ручки, создание трафарета и сборка подсветки.

Подготовка ручки

Некоторые дорабатывают штатную ручку, другие покупают новый комплект без подсветки, и делают светодиодное оформление в нём.

Тут важно учесть, какой тип накладки, где изображена схема переключения передач, используется в вашем случае.

• Некоторые накладки просто окрашены, и для их подсветки требуется удалить слой краски.
• Другие изделия уже от производителя имеют прозрачные канавки и отверстия для укладки проводов. Это позволяет говорить о том, что изготовить предусмотрел возможность сделать подсветку.
• Есть и такие накладки со схемой, которые потребуется зачистить механическим путём, а затем довести поверхность до нужного состояния путём полировки войлочным кругом и пастой ГОИ, либо её аналогами.

Суть заключается в том, чтобы подготовить верхнюю накладку на ручку. Для этого потребуется её демонтировать, стараясь не повредить края, и изучить конструктивные особенности.

В некоторых случаях для удаления лишнего слоя краски можно воспользоваться хлоридом железа. В этот раствор помещается делать от ручки КПП, и выдерживается некоторое время.

Если накладка никак не позволяет сделать её прозрачной, чтобы пропускать в канавки схемы передач свет, придётся подумать над покупкой нового комплекта. Хотя есть и такие энтузиасты, которые в непрозрачной накладке вырезают отверстия по схеме передач, используя что-то вроде выжигателей. Но это может бесповоротно испортить деталь.

Трафарет

На следующем этапе может потребоваться изготовить рисунок, через который будет проходить свет и подсвечивать схему переключения передач на рычаге.

Для этого нужен соответствующий трафарет, либо же светофильтр. Важно, чтобы свет проходил только там, где это нужно, и не выходил за пределы.

Установка светодиода

В дальнейшем потребуется твёрдая рука для выполнения ряда последовательных действий.

Старайтесь быть предельно аккуратными и внимательными. Прежде чем собирать узел коробки в обратной последовательности, проверьте, насколько эффективно и эффектно подсвечивает ручку светодиод. При необходимости внесите изменения.

Процедура установки элементов подсветки выглядит примерно так:

• С помощью канцелярского ножа и подручных инструментов сделайте в ручке углубления, необходимые для посадки светодиода.
• Далее проделывается вертикальное отверстие. Оно нужно для вывода проводки и подвода к светодиоду питания.
• Подготовьте светодиод. К нему следует припаять провода и резистор.
• Чтобы подсветка была более равномерной, обычно рекомендуется направить световой поток не строго в центр, а в сторону. Это позволяет распределить свет от диода под ручкой коробки передач.
• Вырезав необходимое посадочное место с помощью ножа, возьмите прозрачный силиконовый клей и специальный пистолет. Заполните это пространство клеем.
• Старайтесь не переусердствовать с количеством клея, иначе его потом придётся удалять, а на это уходит драгоценное время.
• Вырежьте из плотной бумаги круглый отрезок. Он необходим в качестве рассеивателя.
• Над кругом, который лучше всего делать именно из белой бумаги, следует разместить заранее подготовленный светофильтр.
• Можно возвращать на своё место накладку от ручки КПП и завершать сборку.

Не решён только один вопрос. Это питание светодиода.

Как подключить диод к питанию

Работать со светодиодной подсветкой не так сложно. Механическая часть монтажа может быть выполнена практически любым автомобилистом. Что же касается подключения диода к питанию, то тут у многих возникают сложности и вопросы.

Если вы не разбираетесь в автомобильной электрике, самым правильным решением будет обратиться за помощью к специалисту.

На практике большинство автомобилистов в таком случае для подачи питания на светодиод подсветки ручки коробки передач используют прикуриватель. Либо же можно подключиться к габаритам. Во втором случае активация подсветки будет происходить только в тёмное время суток, когда она и нужна водителю.

У каждого автомобиля есть свои особенности электропроводки, а потому и схема подключения к питанию для светодиода может быть разной. Тут лучше изучить нюансы своей машины, выбрать наиболее подходящий источник, а затем сделать подключение самостоятельно, либо обратившись за помощью к автоэлектрику.

Вариантов для реализации подобной задумки масса. И каждый энтузиаст может внести что-то своё новое и оригинальное. Некоторые делают двойную подсветку, подключая светодиод другого цвета к питанию от задней передачи. Это позволяет при движении задним ходом менять подсветку ручки с белого (синего и любого другого) на красный или ещё какой-нибудь выбранный цвет.

Основная задача заключается в подготовке ручки и в реализации подходящего питания для конкретного автомобиля. Но в общей выполнить такую работу своими руками по силам практически каждому, кто задастся подобной целью.

Как сделать подсветку в рычаге переключения передач машины

О качественном тюнинге автомобиля мечтает практически каждый владелец транспортного средства, который желает доработать машину и сделать её «под себя». Весьма оригинальным способом украсить салон считается сделанная своими руками подсветка рычага КПП.

Перечень необходимого инструментария

Подсветка в рычаге переключения передач не только сможет удивить всех ваших пассажиров, но и сделает переключение передач в тёмное время суток более комфортным

Для того чтобы ручка переключения передач с подсветкой имела привлекательный внешний вид, понадобятся:

• светодиод (цвет должен зависеть исключительно от предпочтений хозяина авто);
• резистор (1 кОм);
• канцелярский нож;
• паяльник;
• лазерный принтер;
• клеевой пистолет с прозрачным стержнем.

Пошаговая инструкция

В первую очередь автовладелец должен снять ручку трансмиссии, после чего с предельной осторожностью необходимо будет достать небольшое стекло, расположенное наверху ручки (его нахождение зависит от конкретной модели авто). Так как стёклышко на заводе-изготовителе окрасили, нужно избавиться от прежней краски, воспользовавшись пастой ГОИ и войлочным кругом.

Подсветка рычага КПП требует времени и аккуратности. Хозяину авто нужно будет создать рисунок посредством ПК и принтера. Главная задача модернизирующего транспортное средство на этом этапе сделать такой трафарет, согласно которому свет будет проникать только там, где это нужно водителю, иными словами, необходимо создать такой светофильтр, который в месте расположения цифр светился бы, а за их пределами — нет.

Очень важно, модернизируя переключатель скоростей, приспособить место под купленный светодиод и клей, светящийся в дальнейшем от создаваемой подсветки. Для этого в ручке КПП следует убрать всё лишнее, чтобы потом в неё могла быть вставлена основа.

Кроме этого, ручку необходимо оснастить вертикальным отверстием, посредством которого будет поступать питание к светодиоду, после чего будет осуществляться «начинка» агрегата — в середину ручки будет вставлен светодиод с припаянным проводом и резистором.

Опытные автомобилисты отмечают, что ручка переключения передач с подсветкой будет выглядеть оригинальнее, если светодиод расположить не по центру конструкции, чтобы он светил исключительно вверх, а был направлен в сторону. Такая хитрость способствует равномерному распределению света.

Посредством ножа необходимо определить место для нанесения клея и как можно аккуратнее заполнить пространство. Лучше потратить на эту процедуру немного больше времени, но подавать клей небольшими порциями, чем позже убирать лишнее. Наносимый с помощью клеевого пистолета прозрачный клей легко поддаётся рукам, автовладелец может подождать несколько секунд, чтобы разгорячённая масса не оставила ожоги на пальцах, и затем аккуратно расположить клей так, как это необходимо.

Создаваемая подсветка рычага КПП будет выглядеть более красивой, если в ней расположить бумажный круг, играющий роль рассеивающего элемента конструкции. Ранее приготовленный посредством принтера рисунок нужно установить непосредственно над кругом из белой бумаги.

В результате останется лишь установить на место ручку КПП и подключить провод к источнику питания. Лучше всего подключать устройство к прикуривателю, воспользовавшись услугой опытного электрика.

Заключение

Создать переключатель скоростей своими руками достаточно просто, при минимальной себестоимости изделий и небольших трудозатратах любой желающий может сделать ручку КПП уникальной.

Подсветка ручки КПП-более подробнее!

Всем привет!Давно ничего не писал)Переделал я подсветку, спаял 6 светодиодов, теперь все символы светят одинаково.результат нравится)
Ну а в кратце:
Предварительно я комбинировано покрасил колпачок от ручки КПП, далее снял краску с символов до белого родного пластика.Снимал, можно сказать расцарапал обыкновенным маленьким гвоздиком, после этого я задул сверху несколькими слоями лака!
1)Снимаем ручку кпп, и сверлим насквозь тонким и длинным сверлом, сразу хочу предупредить что внутри почти в ручку размером алюминий, вообщем я устал сверлить)
2)Спаиваем светодиоды схемой под символы(на фото видно), сопротивление подбираем на глаз, потому-что у меня их куча была, и какое именно я запаял не знаю)
3)Я запитывался от подсветки кнопки закрытия-открытия дверей, далее проводим аккуратно провода в туннели

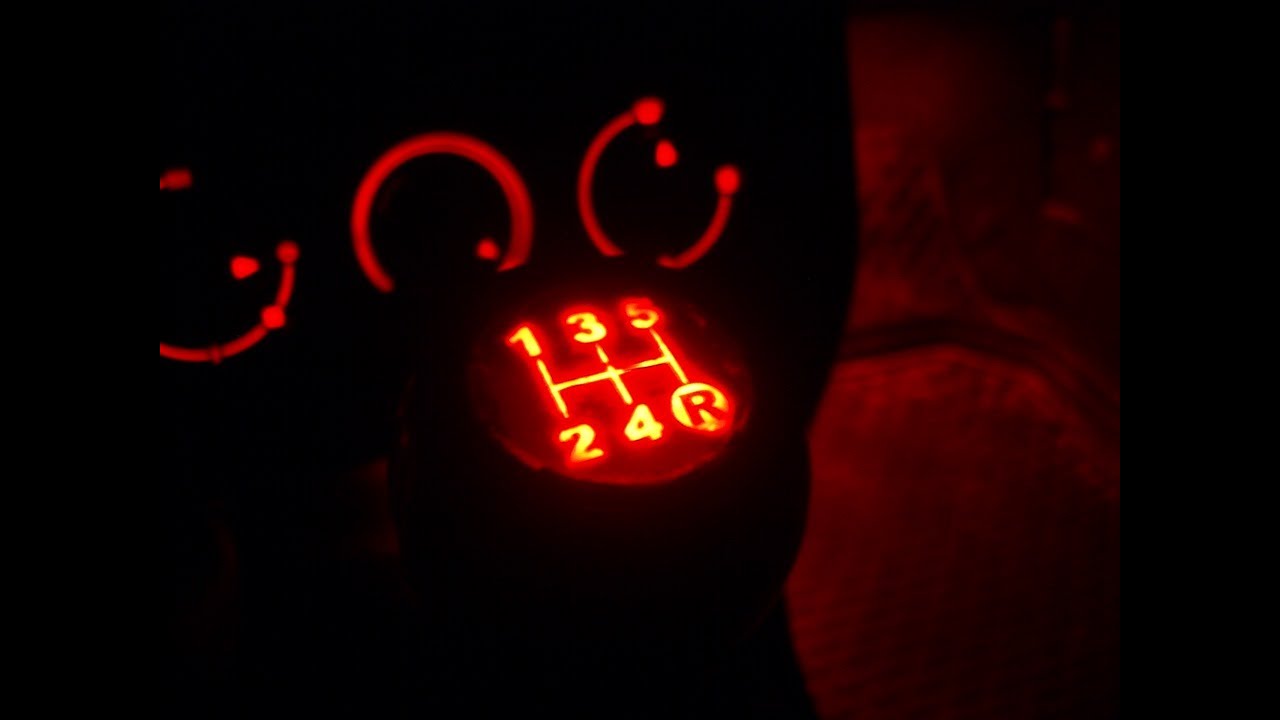

4)Ну и результат видно по фото, правда фотик телефона искажает маленько, поэтому скажу так, в реале намного лучше смотрится и красивее!
Я думаю при просмотре фоток будет еще понятней!
Всем удачи во всем)

Сверлим вертикально там где торчат проводки. Выводим аккуратно проводки через чехол, его кстати тоже надо будет снять, для удобства. Вот такие маленькие светодиодики. Фото как я спаял.Кстати всю эту конструкцию я разместил на прямоугольную картонку на 3М скотч, и так-же с помощью этого скотча приклеил к ручке КПП Ну а так она светит, эффект классный!

Как сделать подсветку ручки КПП? Подробная инструкция и советы

Владение автомобилем — это не только умение правильно управлять им на дороге, но и знание, как улучшить его внешний вид и функциональность. Одним из простых и эффективных способов сделать свой автомобиль более стильным является добавление подсветки ручки КПП. В этой статье я расскажу вам о том, как выполнить это самостоятельно.

Выбор подсветки

Перед тем, как приступить к установке подсветки ручки КПП, необходимо выбрать подходящую технику. Для этой цели подходят светодиодные или неоновые ленты, которые можно легко найти в автомобильных магазинах или заказать онлайн. Они доступны в различных цветах, что позволяет подобрать подсветку в соответствии с вашим вкусом и интерьером автомобиля.

Необходимые инструменты и материалы

• Подсветка ручки КПП (светодиодная или неоновая лента)
• Ножницы
• Самоклеящаяся лента
• Электрический скотч
• Набор отверток
• Изолента

Установка подсветки

Перед началом работ рекомендуется отключить аккумулятор автомобиля, чтобы избежать короткого замыкания. Далее следуйте инструкциям:

1. Очистите поверхность ручки КПП от пыли и грязи.
2. Измерьте длину ручки КПП и обрежьте подсветку в соответствии с этой меркой.
3. Снимите защитную пленку с самоклеящейся ленты и приклейте ее к подсветке.
4. Затем приклейте подсветку к ручке КПП.
5. Используя электрический скотч, закрепите провод подсветки вдоль ручки КПП.
6. Подключите провода подсветки к источнику питания автомобиля.
7. Проверьте работоспособность подсветки, включив зажигание автомобиля.
8. При необходимости отрегулируйте яркость подсветки, используя регулятор на источнике питания.

Безопасность и заключение

Важно помнить о безопасности при выполнении установки подсветки ручки КПП. Всегда отключайте аккумулятор и осуществляйте работы аккуратно, чтобы избежать повреждения электрической системы автомобиля. Если вам не хватает опыта или вы не уверены в своих навыках, лучше доверьте установку специалисту.

Сделав подсветку ручки КПП, вы сможете добавить индивидуальности вашему автомобилю и придать ему дополнительный шарм. Не забывайте, что внешний вид вашего автомобиля — это ваше автомобильное «лицо», поэтому стоит уделить внимание его улучшению. Удачи!
