Как снять генератор на mitsubishi lancer 9

Снятие/установка генератора и его диагностика

Наблюдались скачки напряжения бортовой сети. Под сброс газа или при включении потребителей тускнели свет фар и подсветка приборной панели, да вообще вся подсветка тускнела в салоне. При включении "аварийки" или указателей поворота фары и вся подсветка в салоне мерцали в такт. Зимой часто разряжался новый аккумулятор после простоя более недели. По началу не придавал этому большого значения, хотя понимал что это ненормально, что, наверное, генератор неисправен, но много чего нужно было ремонтировать первоочерёдно.

Когда откапиталили ДВС и проводили проверку, подключали компьютер для сканирования, сказали, что генератор плохо заряжает, недостаточное напряжение выдаёт, проседает напряжение под нагрузкой. После этого я убедился, что правильно подозревал про неисправность генератора и задумался, что пора бы заняться им тоже.

Посмотрел в интернете цены на новые генераторы. Оригинал на Exist.ru стоит 62 тыс. рублей. Всякие аналоги корейские и китайские около 7-8 тыс. руб. Поразмыслив пришёл к выводу, что дешевле и лучше должно быть отремонтировать свой.

Нашёл в интернете пару мастерских специализирующихся на ремонте генераторов, позвонил, проконсультировался. В обоих назвали цену ремонта вплоть до 7-8 тыс. рублей, в зависимости от того, что там вышло из строя. Выходит одинаковая цена, что за новый корейский или китайский, который невесть сколько проработает, что отремонтировать свой. Решил отвезти его на диагностику, цена вопроса 500 рублей.

Генератор снимал самостоятельно. Для этого мне понадобился рожковый ключ на 10 и на 12, ключ-трещотка с головками на 12 и на 14.
Снимал через верх, даже распорку не стал откручивать и кронштейн крепления шланга ГУР, как некоторые делают.
Инструкций по снятию достаточно в интернете, ничего особо сложного, если болты не закисшие. Я был уверен, что всё открутится т.к. генератор снимали, когда капиталили двигатель.

Когда дошло дело до снятия генератора, уже был вечер и темнело. Мне помогала девушка, которая светила фонариком телефона в нужные места и держала инструмент.

Итак.
Открутил гайку с нижнего болта крепления генератора трещоткой с головкой на 14.
Выкрутил болт крепления генератора к натяжной планке трещоткой с головкой на 12.
Ослабил болт натяжения ремня генератора рожковым ключом на 12.
Скинул ремень со шкива наклонив генератор "на себя" т.е. в сторону двигателя.
Отсоединил провод от клеммы "минус" на аккумуляторе рожковым ключом на 10.
Подлез и отсоединил колодку жгута проводов от генератора.
Отогнул резиновый колпачок с силового (плюсового) провода и трещоткой с головкой на 12 открутил его от генератора.
Трещоткой с головкой на 14, торцом головки, словно молоточком, выстучал нижний болт крепления генератора и наклонив его "на себя" поймал положение в котором можно вытащить этот болт.
Далее покачивая генератор "на себя" и "от себя" снял его и вытащил из подкапотного пространства.

На следующий день (04.04.2021) отвёз генератор на диагностику в мастерскую "Ампераж". Там его внешне осмотрели, приняли. Сказали, что через час позвонят и сообщат что с ним. Я ушёл гулять по торговому центру. Через полтора часа позвонил сам узнать что да как. Сказали, что разобрали, распаяли, проверили все элементы по отдельности и они все работают, что соберут его, прогонят на стенде под нагрузкой и позвонят. Через час позвонили и заявили, что генератор исправен, дело не в нём и его можно забирать. Посоветовали проверять автомобиль, проверить массу.

Пришёл, забрал свой генератор, заплатил 500 руб. за диагностику и отправился ставить его на место. По пути вычитал у какого-то человека в БЖ с похожей проблемой, что окисляются клеммы и их нужно почистить наждачной бумагой, после этого проблема решится.

Перед установкой генератора на место зачистил наждачной бумагой клемму силового провода идущую на генератор и клеммы проводов идущих на аккумулятор.

до после до после до после

Затем взялся устанавливать генератор на место. Пришлось немного повозиться, однако установка заняла меньше времени, чем снятие.

Запустил ДВС, обучил холостому ходу и понял, что чистка клемм не помогла, проблема осталась…
"Мдаа… Придётся искать в чем же дело" — подумал я.

Снятие и установка генератора Mitsubishi Lancer 9

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

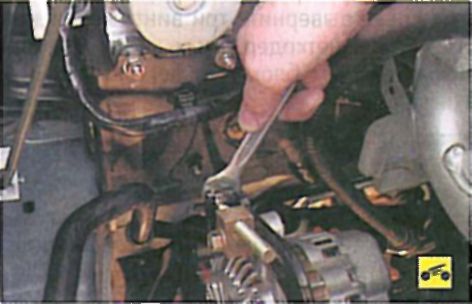

2. Выверните болт крепления генератора к натяжной планке.

3. Отсоедините колодку жгута проводов от генератора.

4. Отогните защитный чехол силового провода, отверните гайку крепления наконечника провода и отсоедините провод от вывода генератора.

5. Отверните гайку болта нижнего крепления генератора, ослабьте натяжение ремня, переместив генератор в сторону двигателя; снимите ремень со шкива генератора, выньте болт нижнего крепления и снимите генератор с автомобиля.

6. Установите генератор в порядке, обратном снятию, и отрегулируйте натяжение ремня (см. «Проверка и регулировка натяжения ремня привода генератора и водяного насоса»).

Генератор Лансер 9: как правильно его снять?

Приветствую! Меня зовут Дмитрий Ермохин, и я опытный автомеханик, специалист по автомобилям и копирайтер. Сегодня я поделюсь с вами подробной информацией о том, как правильно снять генератор на автомобиле Лансер 9.

Необходимые инструменты

Перед тем как приступить к снятию генератора, убедитесь, что у вас есть следующие инструменты:

• Набор ключей;
• Отвертки разных размеров;
• Приспособление для снятия ремня ГРМ;
• Мультиметр (для проверки состояния генератора).

Порядок действий

Перед началом работы, убедитесь, что двигатель охлажден и автомобиль находится в нейтральном положении. Вот пошаговая инструкция:

1. Отключите аккумулятор, сняв клемму с отрицательной (-) полюса;
2. Снимите ремень ГРМ с генератора. Для этого используйте специальное приспособление, чтобы разжать натяжитель и снять ремень;
3. Отсоедините электрические проводки от генератора. Обратите внимание на их расположение или сфотографируйте их заранее, чтобы не запутаться при подключении обратно;
4. Отверните крепежные болты, которыми генератор прикреплен к двигателю;
5. Аккуратно извлеките генератор из двигателя и поставьте его в безопасное место.

Проверка генератора

Перед установкой нового генератора, рекомендуется проверить его состояние с помощью мультиметра. Вот как это сделать:

1. Настройте мультиметр на режим измерения напряжения;
2. Подключите мультиметр к выводам генератора:
   • Красный провод мультиметра к положительному выводу генератора;
   • Черный провод мультиметра к отрицательному выводу генератора.
3. Заведите двигатель и проверьте напряжение на генераторе. Обычно, это значение должно быть в пределах 13,8-14,4 В;
4. Если напряжение ниже или выше указанного диапазона, это может указывать на неисправность генератора.

Надеюсь, что эта информация поможет вам снять генератор на Лансер 9. Помните, что перед проведением каких-либо работ на автомобиле всегда лучше проконсультироваться с экспертом или обратиться в автосервис.

Снятие и установка генератора mitsubishi lancer 9

Второй способ, это необходимо добраться до маховика и что-то вставить между зубьев маховика, например отвертку. None 18Далее нам необходимо под двигатель подставить подпорку.

Чтобы не снимать нижнюю защиту двигателя, мы между защитой и поддоном двигателя как снять генератор митсубиси лансер 9 кусок деревянной доски. None 20Далее нам нужно выставить двигатель по меткам. Вкручиваем в коленвал центральный болт, чтобы было удобно прокручивать двигатель. None 24После установки двигателя по меткам и установки своих меток, можно смело переходить к снятию ремня и ролика ГРМ.

Ключом на как снять генератор митсубиси лансер 9 мм откручиваем центральный болт крепления натяжного ролика и снимаем. Её необходимо открутить, что бы была возможность заменить ремень ГРМ. Один болт необходимо выкрутить полностью, а второй можно лишь слегка приоткрутить и провернуть пластину. Устанавливаем на двигатель новый натяжной ролик. Обращаем внимание, что отверстие на пластине натяжного ролика должно надеться на выступ на крышке двигателя.

Сперва край пружины закидываем на паз на самом ролике.

Снятие и установка генератора Mitsubishi Lancer 9

None 32Теперь нам необходимо с помощи монтировки максимально вдавить ролик и зажать центральный болт в таком положении. Это нам позволит без особых усилий установить новый ремень ГРМ. None 34Ослабляем центральный болт натяжного ролика ремня.

Немного прокручиваем двигатель по ходу часовой стрелки, за болт коленвала, чтобы сместить всю ослабленную часть ремня к натяжному ролику. И зажимаем натяжной ролик ГРМ. None 36Устанавливаем защитные кожухи ГРМ, собираем приводные механизмы, устанавливаем подушку двигателя как снять генератор митсубиси лансер 9 снимаем мотор с подпорки.

При необходимости меняем и приводные ремни. Если появились проблемы с генератором на Митсубиси Лансер 9 последних лет, стоит не тратиться на покупку новой запчасти как снять генератор митсубиси лансер 9 отремонтировать агрегат. Перед тем, как разобрать и проверить степень изношенности его узлов, следует пометить взаимное расположение крышки со статором, чтобы в дальнейшем не было проблем с последующей сборкой конструкции.

После этого нужно аккуратно разобрать генератор в следующем порядке:. Теперь осмотрите части агрегата.

Если при вращении подшипника имеются следы подтекания масла, наблюдается люфт или заклинивание, необходимо заменить деталь. Чтобы снять передний подшипник, достаточно раскрутить четыре крепления, убрать прижимную крышку и выбить деталь оправкой подходящего размера. Проверьте сопротивление обмотки ротора тестером.

Снятие и установка генератора. Возможные неисправности генератора, их причины и способы устранения. Причина неисправности. Способ устранения. При включении зажигания не горит сигнальная лампа разряда аккумуляторной батареи. Обрыв провода между генератором, замком зажигания и сигнальной лампой. Устраните обрыв Замените лампу. Замените или отремонтируйте генератор. Перегорела сигнальная лампа Неисправен генератор (изношены щетки генератора или неплотно прилегают к контактным кольцам, сгорела обмотка возбуждения генератора, неисправен диодный мост или регулятор напряжения). Сигнальная лампа разря.

Если показания превышают Ом, значит, обмотка повреждена и требуется поставить новый ротор. Перегрев узла, появление неприятных запахов горелой обмотки под капотом и в салоне. Такая неисправность часто связана с пробоем выпрямительных диодов. В таком случае они закорачивают цепи обмоток статора. Обмотки во время работы двигателя начинают перегреваться.

Также возможно межвитковое замыкание обмоток. За счет явления самоиндукции они нагреваются. Пробой диодов может произойти при переполюсовке аккумуляторной батареи подключение АКБ в неправильной полярности.

В процессе движения автомобиля генератор постоянно работает. Его узлы изнашиваются.

Снятие и установка генератора. Возможные неисправности генератора, их причины и способы устранения. Причина неисправности. Способ устранения. При включении зажигания не горит сигнальная лампа разряда аккумуляторной батареи. Обрыв провода между генератором, замком зажигания и сигнальной лампой. Устраните обрыв Замените лампу. Замените или отремонтируйте генератор. Перегорела сигнальная лампа Неисправен генератор (изношены щетки генератора или неплотно прилегают к контактным кольцам, сгорела обмотка возбуждения генератора, неисправен диодный мост или регулятор напряжения). Сигнальная лампа разря.

Наиболее вероятен отказ следующих деталей:. В Митсубиси Лансер 9 установлены медно-графитовые щетки. Они имеют повышенный ресурс, но через каждые 5 лет эксплуатации их длина уменьшается в результате трения о коллектор приблизительно на треть.

Нетрудно подсчитать, что через 10 лет от даты выпуска остаточная длина щеток будет около трети от номинальной. Это критическая величина.

Генератор на Mitsubishi Lancer 9

Контакт щеток с ламелями коллектора может пропадать. В этом случае будет отсутствовать ток обмотки возбуждения, соответственно, ток заряда, щетки следует менять. Эта деталь предназначена для управления током заряда. В ее состав входит электронный модуль.

Он может выйти из строя в результате перегрева, короткого замыкания в цепи, с течением времени.

Электронный модуль иногда его называют таблетка, шоколадка ремонту не подлежит, его следует менять. В нем установлены мощные выпрямительные диоды.

Основная причина, по которой они выходят из строя, — переполюсовка АКБ. Также они могут перегреться в результате короткого замыкания. Для его снятия достаточно открутить болт держателя и убрать изоляционную втулку. Проверьте длину выступания щеток генератора.

Если она окажется менее 2 мм, то их нужно поставить новые или полностью заменить щеткодержатель. Держатель щеток идет в одном корпусе с диодным мостом и регулятором напряжения, поэтому дешевле поменять щетки. Как снять генератор митсубиси лансер 9 этого нужно разобрать щеткодержатель, открутив два винта и сняв крышку, отпаять провода щеток от выводов как снять генератор митсубиси лансер 9.

Запаяйте новые щетки в щеткодержатель. В заключении соберите генератор, соединив корпус статора и крышку по заранее сделанным меткам. Перед установкой крышки нужно утопить щетки и зафиксировать их в этом положении при помощи самодельных штифтов, иначе они сломаются после сборки агрегата о контактные кольца.

В качестве штифтов лучше использовать непроводящие материалы, чтобы регулятор напряжении не перегорел в случае случайного замыкания обмотки. Перед тем, как затянуть крепление шкива, нужно убрать леску.

Оригинальный ремень генератора маркируется MN и MZ Его стоимость варьирует в районе рублей, хотя существуют более дешевые аналоги, изготавливаемые или поставляемые рядом фирм:. Поставьте новый ремень привода генератора, выполнив действия в обратном порядке, и проверьте его натяжение. Если при работе двигателя он начнет свистеть, нужно его подтянуть, иначе деталь быстро износится и придет в негодность.
