Как снять трапецию дворников уаз патриот

  • автор:

Клуб УАЗ Патриот

ДРП13

благополучно достала родная трапеция 2008гв.
сначала ломались пластиковые шарниры—рассверлил..поставил болты итд, потом стали останавливаться дворники через некотрое время.

в итоге—достало..купил новую трапецию 1900р (завод КЗАЭ) тк не нашел трапеции производства завода Автоприбор Владимирской области с
моторчиком Бош(он не всегда легко ставился приходилось стачивать выступ кронштейна)

и так..дано-патриот 2008 г, новая трапеция в сборе..

напомню нюанс—трапеция с НЕбошевским моторчиком


снимаем родную трапецию—две гайки на осях, поводки само собой, два болта крепления под капотом.

сразу снимайте бачок расширительный и его кронштейн..новая трапеция иначе не влезет




примеряем трапецию новую. всё хорошо..кроме кронштейна..его резать надо..

отрезали получилось примерно так

теперь можно всё собирать

итого всё собрали-получилось:

итого по времени-примерно 1.5 часаИзображение

вот оно..заводское чудо..мертвое

ЗЫ доставка почтой россии обошлась в 500р и месяц доставки из москвы в казань. настоятельно не рекомендую пользоваться этой организацией.

Как произвести замену трапеции дворников УАЗ Патриот?

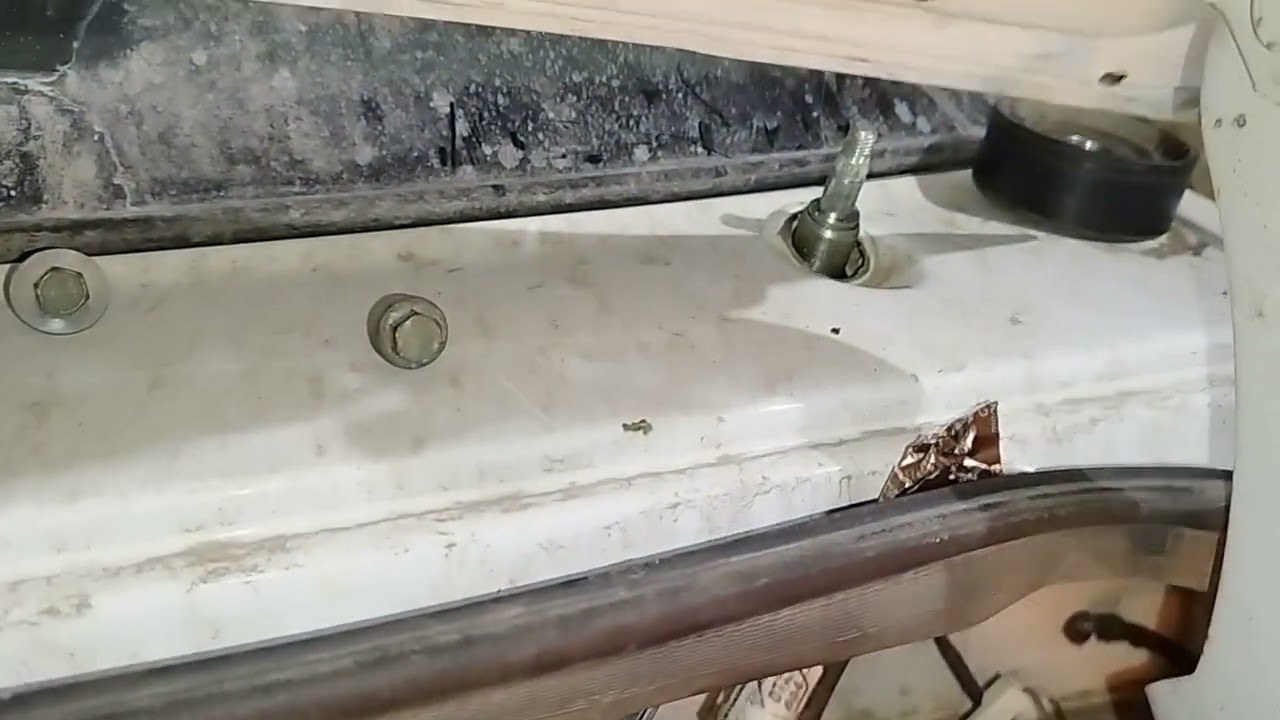

Замена трапеции дворников УАЗ Патриот - Как правильно заменить трапецию дворников УАЗ Патриот

Как автомеханик с многолетним опытом работы, я хочу поделиться с вами информацией о замене трапеции дворников на УАЗ Патриот. Этот процесс может показаться сложным, но с правильной инструкцией и некоторыми основными навыками, его можно выполнить самостоятельно. В этой статье я расскажу о шагах, которые необходимо предпринять для замены трапеции дворников на вашем УАЗ Патриот.

Шаг 1: Подготовка и необходимые инструменты

Перед началом работы убедитесь, что у вас есть все необходимые инструменты:

  • Набор ключей
  • Отвертки различных размеров
  • Держатель для гаечных ключей или плоскогубцы
  • Масло для смазки механизма дворников

Также важно включить дворники и установить их в вертикальное положение, чтобы иметь доступ к трапеции.

Шаг 2: Снятие старой трапеции

Для начала необходимо отсоединить старую трапецию дворников. Для этого выполните следующие действия:

  1. Отсоедините проводку, подключенную к мотору дворников.
  2. Отсоедините крепление трапеции, используя гаечный ключ или плоскогубцы.
  3. Аккуратно выньте старую трапецию из механизма.

Шаг 3: Установка новой трапеции

Теперь, когда старая трапеция была снята, вы можете приступить к установке новой:

  1. Вставьте новую трапецию в механизм дворников и убедитесь, что она правильно посажена на место.
  2. Закрепите трапецию, затянув крепежные гайки или винты.
  3. Подключите проводку к мотору дворников.

Шаг 4: Проверка и смазка

После установки новой трапеции рекомендуется проверить ее работу и смазать механизм дворников специальным маслом:

  1. Включите дворники и убедитесь, что новая трапеция работает без проблем.
  2. Если вы заметите любые неисправности, проверьте правильность установки и повторите процесс замены при необходимости.
  3. Смажьте механизм дворников, чтобы обеспечить гладкую работу и продлить срок службы новой трапеции.

С заменой трапеции дворников на УАЗ Патриот вам помогут инструменты и подробные инструкции. Следуя этим шагам, вы сможете справиться с этой задачей самостоятельно, экономя время и деньги на походах в автосервис. Однако, если у вас возникают сложности или сомнения, всегда лучше обратиться к профессионалам.

Замена трапеции стеклоочистителя

Необходимость замены данного устройства назревала уже давно, к тому же на левой оси поводка была сорвана резьба (она, конечно, по доброй традиции была перенарезана и могла работать тысячу лет годилась только для пионеров на металлолом (но ведь работала же…).

И вот, когда в один прекрасный день, потворствуя разбитым рычагам трапеции, щётки зацепились друг за друга (левая при этом произвела попытку залезть под капот… нет, дорогие уазоненавистники, я не дам вам такого шанса… зазоры на машине, конечно, не миллиметровые, но щётки, мышки кошки и прочая фауна туда не залезает), решено было менять.

сомнения по поводу Бошевской трапеции у меня были ещё когда с конвейера стали сходить машины с трапецией отечественных производителей (мне тогда казалось, что как-то хлипко выглядит моя трапеция от Роберта Боша по сравнению с отечественными аналогами, но при покупке стал искать именно её…). Однако оказалось, что трапеции то имеются, но под новый мотор (маленький как на Газелях), сам мотор лежит видимо на одной полке с гайками Газелячьего расширительного бачка и философским камнем. Мотор от трапеции Газели подходит по креплению, но идёт с обычной колодкой на проводке, в то время, как на УАЗе стоит "евро" разъём.
Желания перекидывать колодку не было совсем, спросил в запчастях "на кольце" что есть ещё для инсталляции в недры Патриота и получил для ознакомления изделие Калужских умельцев (трапеция+мотор).
Оговорюсь, что искал именно трапецию с мотором… в виду кончины первой и неадекватной работы второго (ну не обладаю я таким количеством времени, чтобы перебирать чистить и смазывать моторчик стеклоочистителя, да ещё и с мизерной вероятностью на успех…)
Калужское изделие понравилась гораздо больше, особенно порадовали толстые резьбы фиксации поводков (там гайка под ключ на 13, не то что Бошевская 10-ка).
Как итог куплена трапеция и новые поводки.

Фото в бортжурнале УАЗ Patriot

Теперь про установку.

Вот так всё выглядело до разборки.

Фото в бортжурнале УАЗ Patriot

Вот ещё фото с маленькой гаечкой фиксации поводка…

Фото в бортжурнале УАЗ Patriot

Собственно сам процесс разборки примитивен до безобразия:
-откручиваем гайки фиксации поводков
-снимем поводки и резиновые колпачки с осей
-ключом на 24 откручиваем гайки фиксации

Фото в бортжурнале УАЗ Patriot Фото в бортжурнале УАЗ Patriot

-дальше лезем под капот и откручиваем три болта фиксации трапеции

Фото в бортжурнале УАЗ Patriot

-для удобства снятия трапеции демонтируем нижнюю опору (это ещё два болта)

Фото в бортжурнале УАЗ Patriot

-аккуратно вынимаем старую трапецию и ставим новую (а вот фиг…)

Как мы помним, старая трапеция у нас разбитая, что неминуемо облегчило её демонтаж. Новая категорически отказывается влезать по пути проторенному её предшественницей. Не беда, берём кувалду… снимаем расширительный бачок и всё влезает (на стоке снятие бачка, видимо, обязательная процедура)
Вот так всё выглядит в установленном, но не закреплённом виде
