Доброе время суток Всем,
Решил написать про то как мы с отцом делали оборудование для извлечения проволки из б/у шин. Так как на Drive только 3дня как за регился не все фото сейчас ссобой (на вахте) через 4дня вахта закончится, выгружу другие фото по оборудованию для переработке пластика.

на 1) фото проволка из посадочного кольца, 2)шины собраные по городу за месяц. 3)финальная часть, осталось прикрутить панельку с пускателем.(тольлко собрал)

насос обычный НШ и Распределитель Р-80, маслобак (газовый балон на 40литров), целиндр от сельхоз техники.

в процессе выдергивания проволки заметил что проволка из колес Белшина и КАМАшина ОМСКшина овальная и зачастую рвется не выйдя и на половину.
проволка же из Бриджстоуна, Мешлен, Гудрич, зачастую квадратная как в дворниках ввиде пружинки.
из китайских практически не возможно выдернуть проволку по причине усиленной бортовой оплетке.

Дробилка для шин, 4 вала на каждый вал по редуктору Р-250 и мотор по 7.5кВт. 1489об/мин

здесь можно посмотреть работу дробилки.

здесь можно посмотреть работу корда удалителя

прошу прощения за не качественную съемку (сказывается отсутствие операторского опыта)))

Удаление корда из старых покрышек ⁠ ⁠

Удаление корда из старых покрышек

Прям представил как нарушают ТБ и в покрышку суют голову.

Пружинка⁠ ⁠

Отвлекись от котиков/сисек/политики/волос⁠ ⁠

Зацени классное отверстие

5-осевая обработка конических зубчатых колес с круговой линией зуба⁠ ⁠

5-осевая обработка конических зубчатых колес с круговой линией зуба за один установ. Геометрия впадины получается стандартным инструментом, может быть применена специальная резцовая головка.

Как это сделано (шестерни на космос)⁠ ⁠

Знаете ли вы, что в космических ракетах есть чисто механические агрегаты? А если оно механическое, то, очевидно, там необходимо повышать или наоборот, понижать обороты. Делается это, разумеется, редукторами, в которых используются прямозубые зубчатые колёса. В даммон случае — мелкомодульные. Давайте рассмотрим детальнее, как это сделано:

Как это сделано (шестерни на космос) Мастерская, Рукоделие с процессом, Изготовление, Станок, Процесс, Длиннопост, Технопрон

Перво-наперво производится токарная обработка. Но это не особенно интересно, поэтому, схематично не показано. На токарном станке я загоняю заготовки в диаметральный размер с точностью в 0,02 миллиметра и в толщину с припуском под дальнейшую шлифовку в 0,5мм. Т.к. по условиям чертежа точщина должна помещаться в поле допуска в 3 сотки и нужно обеспечить плоскостность в 1 сотку. Зачем такая точность — непонятно. Но если люди готовы платить — окей. Короче, после токарки, ставлю на шлифер.

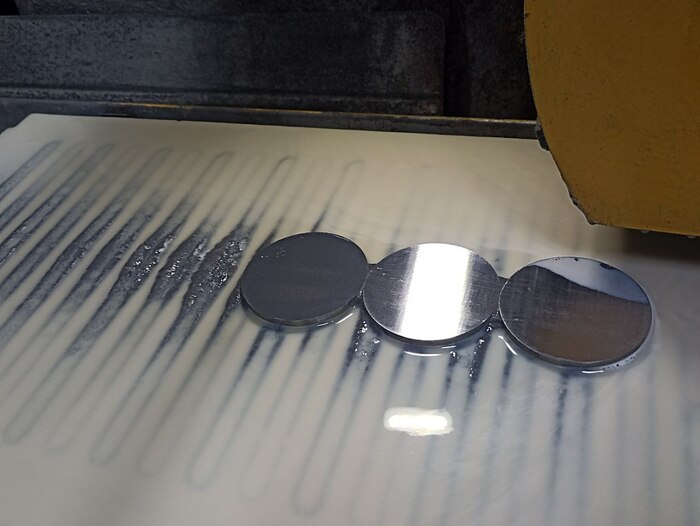

Искры, брызги СОЖ — поляк валит, только дай дороги. Это плоскошлифовальный станок Ponar Jotes SPD 30B. Я его купил аж в Сарапуле. Это примерно 1500км. от его нового дома. Результат вполне приемлемый. Высота (толщина) блинчиков в 7 микрон от номинала по чертежу и одинаковая у всех трёх заготовок.

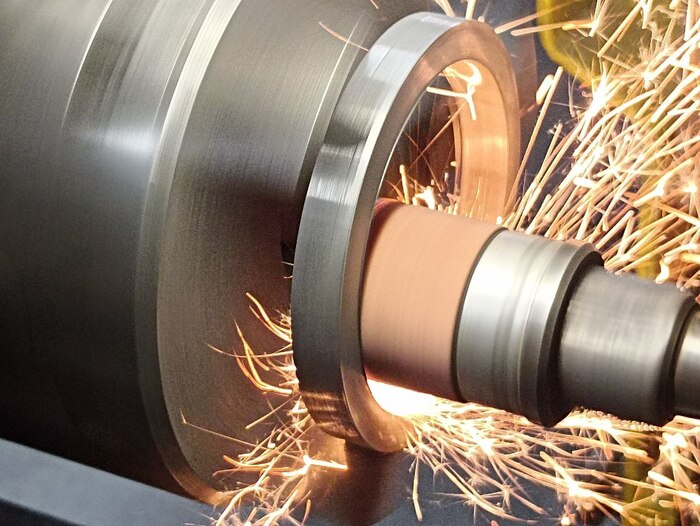

Теперь надо вынуть середину из заготовок, чтобы получилось колечко. Это я возвращаюсь на токарник и опять схематично не показываю. Однако, внутренний диаметр также должен иметь и круглость и шероховатость и размер в весьма жёстких допусках. Поэтому после токарки заготовки идут на немецкий круглошлиф WMW Heckert SU 125\400, оснащённый внутришлифовальной головой. Получается такой процесс:

Отлично. Заготовки есть. Теперь на токарнике делаю оправку. Это технологическая оснастка, на которой крепятся заготовки для нарезания зуба на зубофрезерном станке. Потом она также шлифуется в размер на вышеупомянутом круглошлифе и наконец-то, ставится на станок и обкатывается в 0,01мм по индикатору.

После этого производится настройка цепи деления станка. Т.е. на сколько к-во оборотов заготовки и фрезы отличаются друг от друга. И настройка гитары осевой подачи. Но это уже мелочи. В целом станок выглядит так:

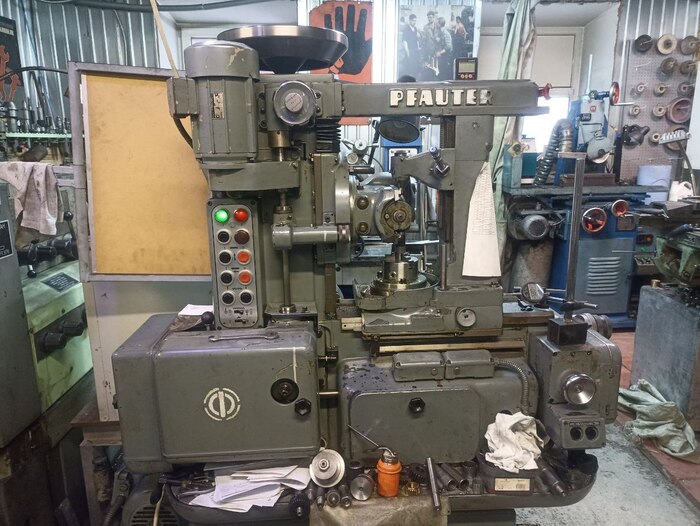

Это немецкий зубофрезерный станок высокой точности, называется Pfauter RS00. Почти вершина сложности механического металлорежущего оборудования. Сложнее зубореза, как по мне, только токарные автоматы. Но о токарном автомате, его ремонте и модернизации как нибудь в другой раз. Короче, включил масло, нажал кнопку и оно само делает. 🙂

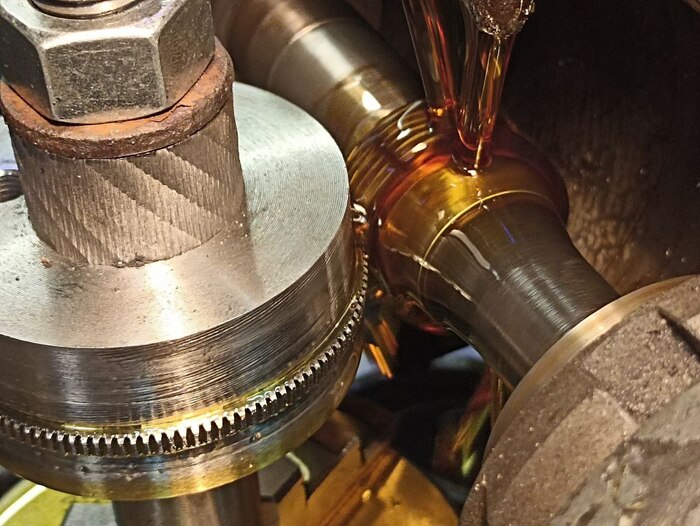

Оооо, дааа. Картинка называется «чистый мёд». Янтарно-прозначное масло, неторопливое оборачивание заготовки, окатывание её червячной модульной фрезой и дададада. Секс! Короче, после секса у меня получается так:

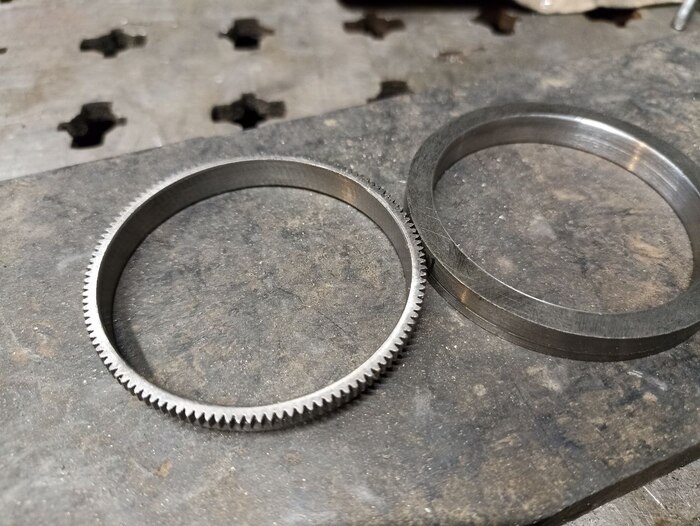

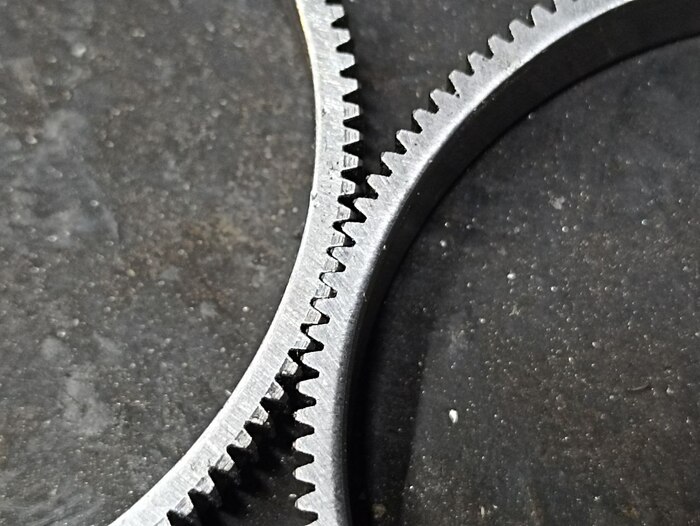

Давайте посмотрим, насколько зубы хорошо получились. Ну я то знаю, но чтобы вы видели 🙂

Вроде норм же. Теперь на второй этаж, в кабинет тихих игр. Там всё, что надо для метрологии и ОТК: измерительный микроскоп, микрометры, микрокаторы, оптика всякая, ролики калиброванные. Короче, результаты измерений вполне устроили. Среднеквадратичное отклонение на диаметре средней линии зубов по 12 замерам — 3 микрона. Сойдёт.

Пакую, оформляю листок с результатами контроля размеров, печатаю счёт, акт, всю фигню — готовенько. Забирайте. Такие дела, примерно. А кому интересно прям в онлайне — тот записывается в телегоканал, благо его адресок в профиле. Только прямщас я в отпуске, поэтому пока изучайте былое. А новое начнётся буквально через несколько дней.

Как самому удалить корд из покрышки

Срок службы автомобильных покрышек недолог — уже через несколько лет после приобретения шины подлежат замене, при этом ежегодно количество используемых автомобилей увеличивается на 10-15% как минимум. Именно поэтому перед экологами всего мира на первый план выходит задача утилизации использованных автошин.

В нашем обзоре мы расскажем подробнее о переработке этого материала и изготовлении резиновой крошки.

Расходные материалы

Однако эта проблема уже давно нашла практичное решение. В некоторых регионах нашей страны работают специализированные фабрики по переработке колёс в производственных условиях. Автомобильные покрышки измельчают до состояния резиновой крошки. Этот продукт служит сырьём для изготовления уличных и напольных покрытий высокого качества. Материал отличается стойкостью к износу, хорошей амортизацией и долговечностью.

Изделия из резиновой крошки имеют довольно высокую плотность, при этом сохраняют пластичность за счёт введения в сырьё полимерных связующих компонентов. Они имеют небольшой рельеф, благодаря чему даже после влажной уборки и дождя покрытие остаётся шероховатым — это делает возможным проведение любых активных действий без риска поскользнуться и получить травму. Резиновые гранулы обладают тем же набором преимуществ, что и сама резина.

К тому же, согласно заявлениям изготовителей, крошка абсолютно не токсична, поэтому использование подобных материалов не несёт никакого вреда ни людям, ни домашним питомцам.

Кроме напольного и дорожного покрытия, из крошки также изготавливают:

лежачих полицейских;
отбойники;
бордюры;
статуэтки для оформления спортивных площадок;
подложки, защищающие грузы во время транспортировки;
некоторые виды звукоизолирующих отделочных материалов;
битумно-резиновую мастику;
диэлектрическую продукцию для электротехнической сферы.

Гранулы также вводят в асфальт, в результате получается довольно плотное и долговечное покрытие.

Для создания резиновой крошки можно использовать не только автошины, но и пустить в ход полуфабрикаты из синтетического либо натурального каучука, а также резиновую обувь, отбойники, транспортную ленту и прочие прорезиненные изделия.

Оборудование для измельчения

Остановимся чуть подробнее на минимальном наборе оборудования, требуемого для высокоэффективной переработки отслуживших автопокрышек в мелкофракционную крошку.

Станок для снятия бортов

Это один из базовых агрегатов, необходимых на самом первом этапе технологической переработки. Функционал станка сводится к удалению из покрышки бортовых колец. В зависимости от конструкционных особенностей оборудования, посадочные кольца могут удаляться путем вырубания, вырезания или вырывания. Все методы равнозначны, ни один из них не имеет выраженного преимущества перед всеми остальными.

Последующая переработка удалённых колец производится на обжимных установках, где металлизированная база попросту выдавливается из заготовки. Оставшуюся после обработки резину измельчают в оставшейся массе сырья.

Измельчители шин без бортов

К данной группе станков относятся гидравлические ножницы, всевозможные мельницы, шредеры, ленторезы, а также вальцовые перетирающие механизмы.

Ленторезы и ножницы выполняют резку шины на большие фрагменты. Далее сырьё поступает в шредер, где оно перерабатывается до крупной фракции. На завершающем этапе вальцовая установка доводит резиновые фрагменты до необходимого размера гранул.

Сепараторы для удаления включений

Все нарубленые остатки металлического корда из получившейся крошки удаляются магнитным сепаратором. Это устройство имеет простой принцип действия — электромагнит высокой мощности попросту вытягивает из заготовки все металлизированные отходы и перемещает их в специальный бункер.

Удаление фрагментов текстиля производится в воздушном сепараторе, работающем по принципу циклонов, когда воздушная струя выдувает весь текстильный пух.

Вибросита

В состав любого производственного оборудования по переработке автошин входят вибросита. Они представляют собой стол с многочисленными отверстиями по размеру фракции, а также механизм, обеспечивающий необходимую вибрацию.

В комплектацию производственной линии должно входить не меньше двух установок: одна для грубой, другая – для тонкой очистки. Первое приспособление выполняет отделение крупных, не полностью переработанных фрагментов, второе отделяет кондиционную крошку.

В ходе заводской переработки колёс применяются ленточные транспортёры, они необходимы для перемещения фрагментов автошин, а также готового продукта от места проведения технологических операций к месту переработки. Многие изготовители устанавливают шнековые транспортёры, а автоматизированные линии переработки вышедших из употребления автошин часто укомплектовываются бункерами, механизмами контроля хода технологического процесса и модулями безопасности.

Всё приведённое оборудование непременно должно присутствовать на любой линии переработки подержанных автошин в мелкую крошку. При этом общее число установок и станков прямо зависит от масштабов производства, а также от требований к конечному виду получаемого материала.

Технология изготовления

В промышленности существует два базовых способа производства крошки из отслуживших свой век колёс: ударно-волновой и механический. Остановимся на них подробнее.

Ударно-волновой

Эта техника измельчения автопокрышек и прочего резинового сырья до состояния мелкой крошки разработана относительно недавно. В данном случае переработка основывается на замораживании заготовок при сверхнизких температурах с дальнейшим их дроблением мощной ударной волной. Обычно для замораживания используют криогенные камеры, а мощную ударную волну создают особой электроустановкой либо небольшой порцией взрывчатки.

Подобная технология требует дорогого оборудования, поэтому экономически этот способ производства выгоден исключительно для крупнейших предприятий с огромными объёмами обработки сырьевых запасов.

Механический

Этот способ переработки считается стандартной технологией. Он используется повсеместно, даже на самых небольших производствах. Суть данного процесса заключается в пошаговом механическом воздействии на резиновые заготовки с целью получения на выходе прорезиненной крошки определённой фракции.

Существует несколько используемых технологий мехпереработки покрышек:

Наибольшее распространение получило дробление при обычной температуре. Такая технология позволяет получить автомобильную крошку даже в условиях небольших предприятий, причём фракция на выходе может быть абсолютно любой — от больших фрагментов до пылевой субстанции.

Ход переработки шин механическим способом можно условно разделить на несколько основных этапов:

В самом начале технологического процесса выполняется сортировка автопокрышек по их размеру – это позволит в дальнейшем настроить станки под колёса определённых габаритов. Непосредственно дробление начинается с вырезания бортовых колец на специализированном оборудовании.
На второй стадии гидравлическими ножницами шины режутся на ленты средней величины.
Далее, сырьё поступает в шредер, где даже самые крупные фрагменты измельчаются до размера чипсов – 2-10 см².
Получившиеся заготовки проходят дальнейшую обработку, в ходе которой измельчаются до фракции нужной величины. На данном этапе применяется мельница с острыми четырёхгранными ножами либо иные механизмы, способные выдержать повышенные нагрузки.
На завершающем этапе следует отделить непосредственно крошку от других побочных продуктов, то есть текстильных остатков и металлокорда.
Материал практически готов к применению, остаётся только пропустить его через вибросито – оно разделит получившуюся резиновую крошку на отдельные фракции.

В зависимости от особенностей используемого оборудования, количество технологических стадий может быть как увеличено, так и уменьшено.

Владельцы дачных участков, которые не планируют выпускать резиновую крошку в промышленных масштабах, а хотят просто сделать своими руками недорогое и практичное покрытие для садовых дорожек, могут измельчить автопокрышки самостоятельно. Заготовка сырья, скорее всего, никаких сложностей не вызовет — достаточно только пройтись по соседям. Наверняка, многие из них с радостью достанут из сараев отслуживший свой век покрышки.

В домашних условиях преимущественно используют механическую резку старой авторезины, вариант с заморозкой для дома невыгоден, поскольку в этом случае придётся покупать низкотемпературную камеру. В быту чаще всего прибегают к механической резке и дальнейшему доведению до нужной фракции в бытовых измельчителях и дробилках.

Для создания окрашенной крошки добавляют красящий клей на основе лапрола.

Наглядный обзор превращения старых автошин в резиновую крошку механическим способом представлен в следующем видео.

Ремонт порезов и проколов шин латками и пластырями.
Так работников с шиномонтажек просьба не читать и коменты, о том что мы тысячи раз делали не по инструкции и все нормально, расскажите это кому то другому.
ОПИШУ УПРОЩЕННУЮ СХЕМУ РЕМОНТА, (Повторяю, упрощенная для простых людей. ) А то в прошлом посте задолбали «профессионалы».
Инструкция из официальных данных разработчиков материала. А кто считает, что разработчики с высшими образованиями и мировыми дипломами, ничего не смыслят в своей продукции, а они гении с тремя классами образования лучше знают, не читайте этот пост (коменты тоже не оставляйте).
Вот этапы которые желательно что бы проводили во время ремонта колеса.
xn--55-6kcajt1cpvihe.xn--p1ai/node/314
avtoc.info/article/shinom…noetapnoy-tehnologii.html

1- место прокола отмечается водостойким мелом.

2- Потом то место побрызгать Буферным очистителем и зачистить скребком.

3- Специальной низкооборотистой дрелью зачищают место ремонта.

4- Проходимся текстурной щёткой.

5- Специальным пылесосом удаляют грязь из шины.

6- Мажем клеем, ждем когда подсохнет и ставим латку.

7- Пальцами прижимаем латку и от центра выдавливаем воздух.

9- Для лучшего эфекта пробиваем латку пневмо молотком.

Вот именно та правильная система установки ПРОСТЫХ латок и пластырей.
Очень мало мастеров вам скажут, что если прокол больше 5 мм. то его лучше заделывать грибком,

так как большая вероятность, что такая латка без грибка начнёт пропускать.
Да, это дольше чем обычно, но это проблема работника, он должен сделать вам колесо нормально.
При использовании пневмо молотка, крепление латки увеличивается до 30%.
ОЧЕНЬ ВАЖНЫЙ МОМЕНТ.
Когда вам будут ставить латки попросите вам их показать, так как некоторые фирмы, от жадности наверно, покупают обычную тонкую резину, нарезают её кругляшками и выдают как специализированную.

Комментарии 373

Образование ни о чем не говорит. Так же как и наличие n-го количества дипломов. Да и занимаемые должности тоже далеко не показатель.
Если кто то думает по другому. Мне Вас жаль)

Зато отсутствие образования говорит о многом. В т ч о неспособности думать по другому. А особо одаренным и рефлексов бывает достаточно для полного счастья

А вы готовы платить за хороший ремонт? Если вы едите туда где берут меньше, не требуйте качества и технологий. Вы сами выбираете говно, за говно и платите и чаще всего дороже чем за качество.

Вы знаете, многие фирмы с большими ценами, так же халтурят, берут самое дешёвое, латки делают из старых камер. Жульничество и обман потребителей не зависит о стоимости, гарантирую это на 100%.

У меня своя шиномонтажка на задворках цивилизации и делать латки из старых камер не представляю как. Пользуемся материалами россвик, самое дешовое в россии. А как делать латки из старых камер? На что их клеить, на момент? Если бы вы хотя бы на миллиметр представляли о чем рассуждаете вы бы удивились глупости о которой пишите, это как кто то будет утверждать что видел как в бак авто накладывали дрова поджигали и так ездили. Управляться со старыми камерами и моментом просто зае.ешься, момент сохнет 20 минут, а латки стоят копейки и клей сохнет 3-5 минут. В чем логика? Еще раз повторяю вы ездите на самую вонючую дешовую шинку, а требуете как с фирмовой, поэтому и думаете что фирмовая(в вашем воображении) делает говно. На нормальной проходной шинке ибать мозг с какими то старыми камерами и моментом просто некогда, для этого и придуманы шиномонтажные технологии с моментальными заплатами, себистоимость которых просто смешная, чтобы ради экономии погрузиться в прошлый век и делать все долго и стремно.

Ну начнём с того, что я был Официальным диллером Россвика, и много моих постов находятся на их форуме. Это рас. А это значит, что я продавал продукцию тысечам шиномонтажек и знаю все их приколы, повторяю ВСЕ. Во вторых, вы просто не задавали себе вопрос- как обмануть потребителей и сделать всё подешевле. Вы не видели как люди сами лъют грузики из аккумуляторов и другого хлама, как старые грузики переклеивают, на обычную ленту. И этим занимаются не только захалустные фирмы, а есть очень крупные компании. А если вы этого не знаете, то значит у вас хорошая шиномонтажка и я бы ездил туда менять колёса.
Вот фото на ней лежит мой запас в гараже, если вы давно в теме то по фото всё поймёте.

В Минске за 15-20мм прокол просят 27доларов а гарантия месяц всего лишь шина стоит 55 долларов:)!это не дёшево!:)ремонт половина стоимости шины а гарантии нету почти в нете пишут год нормальные мастера дают или на весь срок службы:)!

Как и чем разрезать покрышку – особенности раскроя резины

В современном мире резиновые изделия встречаются практически в каждом доме и во всех отраслях промышленности. При этом они бывают разной плотности и совершенно разного назначения. Для бытовых нужд тоже нередко нужен такой материал – чаще всего его используют в качестве прокладок, но иногда возникают и другие потребности. Но где взять кусок резины? Правильно – можно использовать старые автомобильные скаты, но как разрезать покрышку? Ответы на этот вопрос вы найдете в этой статье.

Раскрой резины

Общий принцип раскроя резины

Сделать это совсем несложно – достаточно полить раскраиваемую линию водой. Да-да, именно водой, но, ни в коем случае не маслом и какой-либо автомобильной смазкой. Вода никак не повлияет на погружение острого кончика лезвия в резину, зато углы и спуски полотна будут скользить по мокрому материалу. А так как разрезать автомобильную покрышку удобнее с поливом водой, то поставьте возле себя бутылку или чашку с жидкостью.

Видео описание

Как резать покрышку.

Как разрезать покрышку поперек или вдоль

Тот, кто имел дело с автомобилем любого типа, знает, что в трущейся части резины находится металлический корд, который попросту нереально разрезать ножом. Это говорит о том, что при решении, чем резать покрышки, нужно учитывать абразивные особенности инструмента, то есть, здесь понадобится ножовка по металлу или болгарка с режущим диском. Если вы остановите свой выбор на ножовке, то принцип раскроя останется тем же, как и для сапожного ножа – нужно постоянно поливать резину водой для свободного скольжения полотна.

При работе с болгаркой процесс, безусловно, пойдет быстрее, но он сопряжен с некоторыми трудностями или даже опасностью травматизма, если не соблюдать определенные правила техники безопасности.

Как правильно резать покрышки болгаркой:

Так как резина, это очень вязкий материал, то диск будет зажиматься, следовательно, возникает опасность его растрескивания. Скорость полета элементов абразива при растрескивании круга может составлять порядка 200-250 м/сек, то есть, этого вполне достаточно, чтобы такой фрагмент пробил щеку. Значит, снизу диск УШМ должен вращаться по направлению от вас, но не к вам – так осколки полетят в противоположном направлении.
Не следует углублять диск слишком резко – это будет только тормозить процесс из-за увеличения площади трения абразива с резиной. Лучше сделать несколько неглубоких проходом и продолжать их до тех пор, пока стальной корд не будет перерезан полностью. Не забывайте, что покрышка при её раскрое должна быть надежно зафиксировано (можно, чтобы её удерживал руками крепкий мужчина).
И опять возвращаемся к проблеме вязкости резины. Если вы уже решили, чем разрезать покрышку, ведь у вас для этого был выбор, то здесь все остается неизменным – для скольжения придется поливать покрышку чистой водой. Между прочим, вода в данном случае не только компенсирует вязкость, но и будет охлаждать резину в процессе резки, следовательно, вы значительно снизите неприятный (едкий) запах гари от паленой резины.

Еще один вариант, чем можно резать покрышку, это электрический лобзик с пилочкой по металлу. Лобзик, конечно, гораздо безопаснее, нежели использование болгарки, где диск может разлететься и, безусловно, это очень весомый фактор в пользу данного электроинструмента, если бы не низкая скорость такой разделки. К тому же, под полотно лобзика не получится подавать воду, следовательно, в процессе работы вам придется дышать паленой резиной.

Рекомендация: в Сети распространяются советы по поводу смачивания резины автолом и мыльным раствором – не делайте этого ни в коем случае! Смазка и мыло при интенсивном нагреве горят, что будет затруднять, но не облегчать скольжение.

Как просверлить покрышку

Порой мы сталкиваемся с необходимостью сделать круглые прокладки из резины. Например, стол, который стоит на керамической плитке, непременно будет скользить, тогда, как резина всегда компенсирует этот фактор. Здесь к вопросу, чем резать старые покрышки, нужно отнестись несколько по-другому. То есть, в данном случае, нужный нам элемент следует не вырезать, а выбивать. Для этой цели можно сделать просечки из обычных стальных трубок, причем фаска для острия может быть как наружной, так и внутренней – зависит от диаметра трубки и требуемой прокладки. Наружную заточку делают при помощи болгарки или плоского напильника, а вот для снятия внутренней фаски понадобится круглый или полукруглый напильник.

Чтобы выбить прокладку, нужно отрезать фрагмент боковой части покрышки, где отсутствует металлический корд. Для работы понадобится твердое основание – лучше, чтобы это был обрезок какой-то толстой доски или бруска, так как при ударе о сталь просечка будет тупиться и её придется каждый раз затачивать.

Видео описание

Резка покрышек: 3 простых способа.

Для проделывания отверстий в покрышке или её фрагментах вам понадобится сверло нужного диаметра. Лучше, чтобы оно было заточено под металл (с тупым режущим углом) – так вы сможете беспрепятственно пройти не только резину, но и стальной корд. Если для этой цели использовать сверло, заточенное для обработки пиломатериалов (с острым режущим углом), то оно будет рвать резину, а при попадании в корд сверло может сломаться.

Если возникла потребность просверлить отверстие с большим диаметром, не спешите пробовать сделать это корончатой фрезой для гипсокартона, древесины или даже бетона. Допустим, алмазной коронкой (для бетона) вам еще удастся пройти боковую сторону покрышки, хотя это крайне затруднительно, но победитовой фрезой вам вообще ничего не удастся сделать – она будет рвать резину. В таких ситуациях лучше всего использовать ступенчатые сверла нужного диаметра.

Ступенчатые сверла, чаще всего, делают диаметром от 4 мм до 40 мм, но на рынке электроинструментов также встречаются модели от 4 мм до 80 мм (они обычно достигают 85 мм в длину без хвостовика). Хвостовик у такого режущего устройства обычно делают с диаметром 10-12 мм, так как при эксплуатации металл испытывает большие механические нагрузки. С 10-миллиметровым хвостовиком ступенчатое сверло можно зажать в патроне обычной дрели и даже в шуруповетре, только для работы с конусным сверлом беспроводной электроинструмент должен иметь хороший аккумулятор.

Заключение

Если вам еще никогда не приходилось резать или сверлить резину, готовьтесь столкнуться с трудностями на первом этапе вашего обучения, хотя они возникают не у всех. Во всяком случае, те, кто мастерит различные поделки из покрышек (вплоть до садовой мебели) делают это достаточно легко и быстро.
