Электродвигателя iek аир56а4 где используется

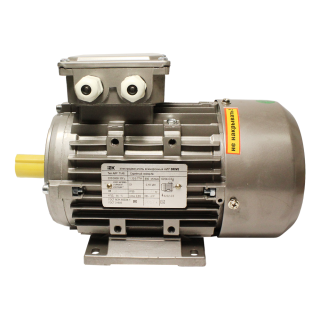

Промышленные электродвигатели АИР DRIVE IEK предназначены для работы от трехфазной сети переменного тока частотой 50 Гц. Применяются во многих областях: обрабатывающей и добывающей промышленности, строительстве и ЖКХ, энергетике и транспорте.
Электродвигатели общего назначения АИР DRIVE IEK используются в вентиляторах, насосах, транспортерах, обрабатывающих станках, смесителях, механизмах перемещения, затворах и задвижках, компрессорах и др.
Особенности а синхронных электродвигателей АИР DRIVE IEK:
Электродвигатель 0,12 кВт 1500 об/мин – АИР 56 А4
Таблица технических характеристик из паспорта содержит эксплуатационные параметры двигателей 0,12 кВт 1500 об из паспорта двигателей АИР: мощность, напряжение, частоту вращения, номинальные токи, отношения моментов, пускового тока к номинальному и прочее.
| Характеристика электродвигателя | АИР56А4 |
| Мощность | 120 Вт |
| Частота вращения поля статора | 1500 об/мин |
| Скорость вращения вала | 1325 оборотов |
| Тип | Асинхронный |
| Напряжение питания | Трехфазное, 220/380 вольт |
| Монтажное исполнение | Лапы/фланец/комбинированное |
| Номинальный ток | 0,5 А |
| КПД | 56,5 % |
| Соотношение моментов тока Мп/Мн | 2,1 |
| Соотношение момента силы Mmax/Мн | 2,2 |
| Отношение тока Iп/Iн | 4,6 |
| Момент инерции | 0,0003 кг∙м 2 |
| Диаметр вала | 11 мм |
| Вес | 4,5 кг |
| Передний/задний подшипник | 6201 ZZ-C3 |
| Уровень шума | до 52 дБ |
Монтажные исполнения
В исполнении IM 2081 цена двигателя 0,12 кВт 1500 об/мин возрастает на 5%.
IM 1081 – исполнение на лапах
IM 2081 – комбинированное крепление
Параметры эл двигателей 0,12 кВт 1500 об/мин:
- Тип – общепромышленный трехфазный асинхронный;
- Режим работы – продолжительный S1;
- Термический класс изоляции обмоток F – до 150°С;
- Тип корпуса – чугун/силумин/алюминий;
- Степь защиты от влаги и пыли – IP54;
Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.
Расшифровка обозначения АИР 56 А4 У2 IM 1081:
- АИР – тип электродвигателя
- 56 – условный габарит
- А – обозначение длины сердечника
- 4 – число пар полюсов
- У2 – категория размещения
- IM 1081 – монтажное исполнение лапы
Электродвигатели 0,12 кВт 1500 об/мин типа АИР 56А4 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену двигателя АИР56А4.
| Электродвигатель 0,12 кВт 1500 об/мин | Цена, грн | ||
| Маркировка | Производитель | Без НДС | С НДС |
| АИР 56А4 | Беларусь | 3390 | 3390 |
| Украина | – | – | |
| Китай (низкое качество) | 1955 | 1955 | |
| Китай (высокое качество) | 2320 | 2320 | |
| 4А 56А4, 4АМ 56А4 | «Владимирский ВЭМЗ» с хранения | 1910 | 2300 |
| 4АМУ/АД/АДМ/4А | БУ | От 400 | От 480 |
В Украине двигатели АИР 56-ого габарита выпускают в Полтаве, Харькове и Ужгороде. Купить их также можно на нашем сайте. Новая Каховка НЕ производит АИР. Будьте внимательны при покупке и не переплачивайте мошенникам.
Различие в качестве
Основные параметры надежности электродвигателя 120 Вт 1500 об/мин:
- Толщина медного провода, масса меди – это устойчивость к кратковременным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов – алюмоцинк или медь с большим содержанием других металлов, как следствие – низкая нагревостойкость, низкое сопротивление обмоток и несоответствие заявленной мощности.
- Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 56 А4 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
- Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра жесткости – оба материала приемлемы. Дешевые электрические двигатели 0,12 кВт 1325 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
- Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
- Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.
Справочная информация
Чертеж и размеры АИР56А4
| Размеры вала | Крепеж по лапам | ||||||
| L3 | D4 | H2 | B1 | Н1 | В | D5 | L1 |
| 23 | 11 | 12,5 | 4 | 56 | 113 | 5,8 | 71 |
- L3 – длина вала
- D4 – диаметр вала
- H2 – высота вала с шпонкой
- B1 – размер шпонки
- Н1 – высота до оси вала
- В – ширина по лапам
- D5 – диаметр отверстий на лапах
- L1 – по креплению лап
- L – длина мотора
- D – диаметр корпуса
- H – высота корпуса
- L2 – расстояние по креплениям
- D1 – диаметр фланца
- D2 – диаметр по отверстиям крепления
- D3 – диаметр торца фланца
Производители двигателей АИР56А4 0,12 кВт 1500 об
Преимущественно в продажу на украинский рынок попадают электродвигатели АИР 0,12 кВт 1500 об/мин производства Китая (качественные и не очень), Белоруссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор), которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ56А4, 5АИ56А4, 5АМ56А4, АД56А4, А56А4.
| Производитель АИР 56 А4 | Рейтинг качества* | Характеристика двигателей 0,12 кВт 1500 об/мин |
| Дешевый Китай | ⭐⭐ | Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны. |
| Качественный Китай | ⭐⭐⭐⭐ | Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам. |
| Украина | ⭐⭐⭐⭐(⭐) | Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт) |
| Беларусь | ⭐⭐⭐⭐⭐ | Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена |
*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»
Схемы подключения АИР 56 А4 к трехфазной сети
Стандартные схемы подключения к сети трехфазного электродвигателя АИР 56А4:
- Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД, выдает 0,12 кВт мощности;
- Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.
Модификации АИР 56А4
На базе стандартного АИР56А4 изготавливаются специализированные версии электродвигателей мощностью 0,12 кВт на 1500 оборотов:
- АИР56А4Е – с электромагнитным тормозом;
- АИР56А4Е2 – ЭМТ с растормаживающим устройством;
- АИРС56А4 – с повышенным скольжением;
- АИР56А4 Т2 – для влажного тропического климата;
- АИР56А4 ОМ2 – морское исполнение;
- АИР56А4 Х2 – химостойкая защита двигателя.
Где и как купить электродвигатель 0,12 кВт 1500 об/мин?
У нас Вы можете купить белорусский электродвигатель АИР56А4 0,12 кВт 1500 об/мин, а также производства Украины, Китая, России по дилерской цене. Любые формы оплаты – по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте только после осмотра. Забирайте двигатели самовывозом с нашего склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Интайм, Деливери. Гарантия на электродвигатели АИР 56 А4 от 12 до 24 месяцев, в зависимости от производителя. Квалифицированный ремонт, доступ к комплектующим и запчастям даже по истечении гарантии.
Для покупки двигателя АИР 56 А4 или бесплатной консультации – свяжитесь с менеджером!
Электродвигатель трехфазный — 0,12 кВт 1310 об/мин АИР56A4 IM2081(B35) лапы+фланец ЭНЕРАЛ
АИР56A4 — IM2081(B35) лапы+фланец электродвигатель трехфазный 0,12 кВт 1310 об/мин
Трехфазный асинхронный электродвигатель общего назначения произведен по стандарту ГОСТ 31606-2012 — широко применяется во многих отраслях промышленности: машиностроении, станкостроении, деревообрабатывающей промышленности, сельском хозяйстве, системах водоснабжения, системах вентиляции, подъёмниках, транспортёрах и так далее. Рассчитаны для работы от сети переменного тока со стандартным напряжениям 380В.
Изоляция обмоток статора соответствует классу нагревостойкости F и может выдерживать нагрев до 150ºС. Самым оптимальным режимом эксплуатации электромотора АИР56A4 является режим S1, который подразумевает продолжительную работу со стабильной нагрузкой.
Основные характеристики двигателя указаны на металлической табличке (шильдике) прикрепленной сбоку или сверху около клемной коробки. Пример такой таблички с данными приведен ниже.
Расшифровка маркировки электродвигателя
- АИР — асинхронный электродвигатель, унифицированной серии «Интерэлектро»;
- 56 — габарит двигателя (расстояние от оси вращения до плоскости крепления: 56 мм);
- A — условная длина сердечника статора (установочный размер по длине станины);
- 4 — число полюсов отвечает за кол-во оборотов ротора до 1500 об/мин;
- IM2081(B35) лапы+фланец — обозначение монтажного крепления;
Двигатели АИР56A4 изготавливаются в климатических исполнениях: умеренном – У1, У2, У3; тропическом – Т2 по ГОСТ 15150, а также для холодного климата УХЛ. Степень защиты двигателей IP54, IP55 по ГОСТ 17494. Способ охлаждения двигателей 1C 01 41 по ГОСТ 20459.
Монтажное исполнение двигателя АИР 56A4 IM2081(B35) лапы+фланец
Подшипники электродвигателя АИР56A4 ЭНЕРАЛ
Приводной (со стороны вала)
6201
Задний (сторона защитного кожуха вентилятора)
6201
Производитель обеспечивает подшипники смазкой до конца срока эксплуатации. Материал станины и подшипниковых щитов Алюминий.
Для исполнений IM 2081, IM 3081 есть возможность комплектации радиально-упорными подшипниками. Они применяются при условии монтажа электродвигателя свободным концом вала вверх или вниз. В отличии от стандартных осевых подшипников, радиально-упорные нивелируют радиальную нагрузку, которая возникает вследствие изменения горизонтального расположения электродвигателя на вертикальное.
Аналоги трехфазных двигателей 0,12 кВт 1310 оборотов в минуту
Учитывая большой ассортимент других производителей, двигатель АИР 56A4 торговой марки «ЭНЕРАЛ» от Российского производителя АО «Энерал» заметно выделяется среди конкурентов: отличное качество, класс энергоэффективности IE1, проверенная годами надежность, разумная цена, соответствие стандартам ГОСТ, ISO. После ряда испытаний они утверждены отделом Технического контроля и поставляются клиентам. Надежность электродвигателей подтверждается гарантийным сроком эксплуатации 2 года. Отлично подходят для замены двигателей других серий, одинаковых по мощности и габаритно-присоединительным размерам.
Купить электродвигатели АИР56А4
Асинхронные электродвигатели АИР56А4 номинальной мощностью N= 0,12 киловатт (кВт) и частотой вращения n= 1500 оборотов в минуту (об/мин) применяются в приводах различных электротехнических конструкций и агрегатов. Основной задачей электродвигателя является преобразование электрической энергии в механическую, которая придает движение и вращение различным механизмам и деталям.
Расшифровка АИР56А4 У1, АИР56А4 У2, АИР56А4 У3 :
А — Асинхронный
И — Интерэлектро (разработчик двигателей)
Р — вариант привязки мощности к установочным размерам согласно РС3031-71
56 — расстояние от низа лап до центра вала в миллиметрах
А — первый вариант длины сердечника
4 — количество подключаемых полюсов электродвигателя
У1 — климатическое исполнение : умеренный климат на открытом воздухе
У2 — климатическое исполнение : умеренный климат на улице под навесом
У3 — климатическое исполнение : умеренный климат в помещении
Электродвигатели АИР 56А4 выпускаются основным монтажным исполнением — на лапах с подшипниковыми щитами (IM1081 или IM1001). Возможно изготовление в комбинированном исполнении — на лапах и с фланцем (IM2081 или IM2001).
Расшифровка монтажных исполнений электродвигателей АИР согласно ГОСТ 2479
Лапы Комби Фланец
IM — монтажное исполнение
Первая цифра — конструктивное исполнение :
1 — двигатель на лапах с подшипниковыми щитами
2 — двигатель на лапах с подшипниковыми щитами и фланцем на одном подшипниковом щите
3 — двигатель без лап, с фланцем на одном подшипниковом щите
Вторая и третья цифра — способ монтажа
Четвертая цифра — исполнение вала :
1 — с одним цилиндрическим концом вала
2 — с двумя цилиндрическими концами вала
Стандартное исполнение электродвигателей АИР56А4 :
Климатическое исполнение У2 (умеренный климат, на улице под навесом)
Номинальное напряжение 380 В при частоте 50 Гц
Степень защиты IP55 (защита от пыли и от водяных струй со всех сторон)
Электродвигатель 0,12 кВт 1500 об/мин – АИР 56 А4
Таблица технических характеристик из паспорта содержит эксплуатационные параметры двигателей 0,12 кВт 1500 об из паспорта электродвигателей АИР: мощность, напряжение, частоту вращения, номинальные токи, массу, отношения моментов, пускового тока к номинальному и прочее.
| Характеристика электродвигателя | АИР56А4 |
| Мощность | 120 Вт |
| Частота вращения поля статора | 1500 об/мин |
| Скорость вращения вала | 1325 оборотов |
| Тип | Асинхронный |
| Напряжение питания | Трехфазное, 220/380 вольт |
| Монтажное исполнение | Лапы/фланец/комбинированное |
| Номинальный ток | 0,5 А |
| КПД | 56,5 % |
| Номинальный крутящий момент | 0,092 Нм |
| Соотношение моментов тока Мп/Мн | 2,1 |
| Соотношение момента силы Mmax/Мн | 2,2 |
| Отношение тока Iп/Iн | 4,6 |
| Момент инерции | 0,0003 кг∙м 2 |
| Диаметр вала | 11 мм |
| Вес | 4,5 кг |
| Передний/задний подшипник | 6201 ZZ-C3 |
| Уровень шума | до 52 дБ |
Монтажные исполнения
В исполнении лапы+фланец IM 2081 цена 0,12 кВт 1500 об/мин выше на 5%.
IM 1081 – исполнение на лапах
IM 2081 – комбинированное крепление
Параметры эл двигателей 0,12 кВт 1500 об/мин:
- Тип – общепромышленный 3-фазный асинхронный;
- Режим работы – продолжительный S1;
- Термический класс изоляции обмоток F – до 150°С;
- Тип корпуса – чугун/силумин/алюминий;
- Степень защиты от влаги и пыли – IP54;
Справочник обмоточных данных электродвигателя АИР56А4: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.
Расшифровка маркировки АИР56А4 У2 IM 1081:
- АИР – тип электродвигателя
- 56 – условный габарит
- А – обозначение длины сердечника
- 4 – число полюсов
- У2 – категория размещения
- IM 1081 – монтажное исполнение лапы
Цены электродвигателей АИР56А4
Электродвигатели 0,12 кВт 1500 об/мин типа АИР 56А4 производятся в Украине, Беларуси, России, Молдове, Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену электродвигателя АИР56А4.
| Электродвигатель 0,12 кВт 1500 об/мин | Цена, грн | ||
| Маркировка | Производитель | Без НДС | С НДС |
| АИР56А4 | Беларусь | Импорт | Остановлен |
| Украина | 3810 | 3810 | |
| Китай (низкое качество) | 1840 | 1840 | |
| Китай (высокое качество) | 3120 | 3120 | |
| 4А 56А4, 4АМ 56А4 | Отечественные с хранения | 1910 | 2300 |
| 4АМУ/АД/АДМ/4А | БУ | От 400 | От 480 |
В Украине электродвигатели АИР 56-ого габарита выпускают в Полтаве, Харькове и Ужгороде. Купить их также можно на нашем сайте. Новая Каховка НЕ производит АИР56А4. Только аналог 0,12 кВт 1500 об/мин – 4АМУ56А4. Стоимость электродвигателей с привязкой габаритов к европейскому стандарту DIN моделей АИС631-4, MS631-4 мощностью 0,12 кВт/1500 об/мин – уточняйте у менеджера. Будьте внимательны при покупке и не переплачивайте мошенникам.
Различие в качестве
Основные параметры надежности электродвигателя 0,12 кВт 1500 об/мин:
- Толщина и качество медного провода, масса меди – это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электродвигателей АИР56А4 – алюмоцинк или медь с большим содержанием других металлов, как следствие – низкий КПД и постоянный перегрев, несоответствие заявленной мощности.
- Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР56А4 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
- Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся, хуже отводят тепло. Дешевые электрические двигатели 0,12 кВт 1325 оборотов комплектуют некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
- Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
- Электрика и изоляция – изоляция и пропитка обмотки в дешевых электродвигателях АИР56А4, опасна коротким или межвитковым замыканием, оплавлением изоляции выводных концов и замыкания в клеммной коробке.
Дешевые двигатели АИР56А4 мощностью 0,12 кВт быстро ломаются при установке на компрессоры, пилы, мотор-редукторы, экструдеры, дробилки, генераторы, бетономешалки, виброплиты, ворота, грохоты, тали, дровоколы. Не подходят для производственных процессов с высокими пусковыми нагрузками, частыми пусками, скачками напряжения и температурой свыше 25°С
Справочная информация
Чертеж и размеры электродвигателя АИР56А4
| Размеры вала | Крепеж по лапам | ||||||
| L3 | D4 | H2 | B1 | Н1 | В | D5 | L1 |
| 23 | 11 | 12,5 | 4 | 56 | 113 | 5,8 | 71 |
| Габариты корпуса | Крепеж по фланцу | |||||
| L | D | H | L2 | D1 | D2 | D3 |
| 218 | 120 | 148 | 36 | 140 | 115 | 95 |
- L3 – длина вала
- D4 – диаметр вала
- H2 – высота вала с шпонкой
- B1 – размер шпонки
- Н1 – высота до оси вала
- В – ширина по лапам
- D5 – диаметр отверстий на лапах
- L1 – по креплению лап
- L – длина мотора
- D – диаметр корпуса
- H – высота корпуса
- L2 – расстояние по креплениям
- D1 – диаметр фланца
- D2 – диаметр по отверстиям крепления
- D3 – диаметр торца фланца
Производители электродвигателей АИР56А4 0,12 кВт 1500 об/мин
Преимущественно в продажу на украинский рынок попадают электродвигатели АИР56a4 0,12 кВт 1500 об/мин производства Китая (качественные и не очень), Белоруссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор), которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ56А4, 5АИ56А4, 5АМ56А4, АД56А4, А56А4.
| Производитель АИР56А4 | Рейтинг качества* | Характеристика двигателей 0,12 кВт 1500 об/мин |
| Дешевый Китай | ⭐⭐ | Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не возможно перемотать, непригодны к ремонту. |
| Качественный Китай | ⭐⭐⭐⭐ | Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам. |
| Украина | ⭐⭐⭐⭐⭐ | Очень надежные, сервис фактор 1.1-1.2, все составляющие украинского производства, высокое качество. Цена на 20-30% дороже хорошего Китая, но значительно дешевле европейских моделей с аналогичным качеством материалов и деталей |
| Беларусь | ⭐⭐⭐⭐⭐ | Импорт белорусских асинхронных эл двигателей АИР 56 А4 полностью прекращен с 2022 года |
*Субъективный рейтинг качества двигателей от независимых экспертов «Системы Качества»
Монтаж и центровка электродвигателя АИР56А4
Монтаж двигателя АИР56А4 без соблюдения правил устройства электроустановок, приводит к повышенному уровню вибрации, заклиниванию привода и скорой поломке. Ниже перечислены рекомендации по установке электродвигателя АИР56А4 0,12 кВт 1500 об/мин:
- Подготовка к монтажу. Очистить место установки (фундамент, станину, плиту и тд) от пыли и грязи, проверить резьбы болтов и гаек. Двигателю с хранения провести осмотр – очистить и продуть воздухом, измерить сопротивление изоляции, проверить схему подключения на соответствие напряжению сети, прокрутить ротор для проверки отсутствия заклинивания и постороннего шума, очисть вал от смазки.
- Установка. Устанавливаем на монтажную площадку краном или кран-балкой, при весе менее 50 кг, разрешена установка вручную. Соединение двигателя АИР 56 А4 0,12 кВт 1500 об/мин с механизмом возможно через муфты, ременную, зубчатую или цепную передачи. Осуществить предварительную центровку по горизонтальной плоскости, подкладывая металлические пластины под лапы, параллельность валов при приводе через шкивы и зубчатые передачи.
- Центровка электродвигателя АИР56А4. Угловые и боковые смещения валов регулируются радиально-осевой скобой. Зазоры измеряются щупами, микрометрами и индикаторами. Параллельность валов при ременных передачах проверяется выверочной линейкой. Линейку нужно приложить к торцевой части шкивов, при правильной центровке – должна прилегать к шкивам в четырех точках.
- Первый запуск. Заземляем электродвигатель АИР56А4 и станину. Запитываем через коммутирующее устройство – пускатель, шкаф управления, электрический автомат, контроллер. Убеждаемся в правильной центровке, в верной схеме подключения и надежном контакте всех проводов. Снова убеждаемся в свободном вращении ротора. Выполняем кратковременный запуск на 4-5 секунд. Тестируем на холостом ходу замеряя ток, проверить на повышенный шум и вибрации. Если все показатели в норме – приступаем к полноценной эксплуатации.
Для реверса электродвигателя АИР56А4 используются магнитные пускатели, реверсивные контакторы, кнопочные посты, различные реле.
Схемы подключения электродвигателя АИР56А4
Стандартные схемы подключения к сети трехфазного электродвигателя АИР56А4:
- Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД;
- Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.
Модификации электродвигателя АИР 56А4
На базе стандартного АИР56А4 изготавливаются специализированные версии электродвигателей мощностью 0,12 кВт на 1500 оборотов:
- АИР56А4Е – с электромагнитным тормозом;
- АИР56А4Е2 – ЭМТ с растормаживающим устройством;
- АИРС56А4 – с повышенным скольжением;
- АИР56А4 Т2 – для влажного тропического климата;
- АИР56А4 ОМ2 – морское исполнение;
- АИР56А4 Х2 – химостойкая защита двигателя.
Где и как купить электродвигатель 0,12 кВт 1500 об/мин АИР56А4?
Безопасно и удобно покупайте электродвигатели АИР56А4 0,12 кВт 1500 об/мин производства Украины, Китая по ценам без наценок. Любые формы оплаты – по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте после осмотра. Забирайте электродвигатель АИР56А4 самовывозом с склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Укрпочта, Деливери. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Квалифицированный ремонт, доступ к комплектующим и запчастям даже по истечении гарантии.
Для покупки электродвигателя АИР56А4 или бесплатной консультации – свяжитесь с менеджером!
Электродвигателя iek аир56а4 где используется
Производители: Китай 85%, Белоруссия 10%, Украина 5%. Влияет на надежность, устойчивость к кратковременным перегрузкам, скачкам напряжения, вибрациям и режиму эксплуатации.
На цену и качество влияет: масса меди, качество подшипников, щитов, корпуса и выводов
- Описание
- Размеры
Семь важных фактов об электродвигателях АИР56А4:
- Масса меди в китайских двигателях АИР56А4- от 3.55 до 4.12 кг
- Масса меди в белорусском АИР56 А4- до 4.5 кг
- Диаметр вала АИР 56 А4- 11 мм
- Качество подшипника позволяет устанавливать Белорусские моторы вертикально
- Самые дешевые китайцы подходят только для вентиляторов и не выдерживают перегрузок
- 80% асинхронных двигателей в Украине имеют сервис фактор 0%
- 25% китайских двигателей меняют бирку и продают как Украинские
Консультация и оформление заказа
Технические характеристики электродвигателя АИР 56 А4
Таблица технических характеристик двигателя АИР56А4 выписана из паспорта, содержащий эксплуатационные показатели
| Параметр электродвигателя АИР56А4 | Значение |
|---|---|
| Мощность Р | 0,12 кВт |
| Тип синхронности | асинхронный |
| Количество фаз | 3 |
| Схемы подключения | Звезда/Треугольник |
| Режим работы | S1 — продолжительный |
| Питание сети 50 Гц | 380В/220В |
| Номинальный ток | 0,5 А |
| Частота вращения поля статора | 1500 об/мин |
| Скорость вращения вала ротора | 1325 об/мин |
| Крепление двигателя | Лапы/фланец/комбинированное |
| КПД | 56,5 % |
| Коэффициент мощности (cos φ) | 0,66 |
| Число пар полюсов (р) | 4 |
| Соотношение моментов тока (Мп/Мн) | 2,1 |
| Соотношение максимального момента силы к номинальному (Mmax/Мн) | 2,2 |
| Отношение пускового тока к номинальному (Iп/Iн) | 4,6 |
| Момент инерции | 0,0003 кг∙м2 |
| Диаметр вала | 11 мм |
| Степень защиты | IP54-55 |
| Класс изоляции обмотки | F (до 150С) |
| Корпус | Чугун/алюминий/силумин |
| Вес зависит от (корпус/обмотка/щиты)* | 4,5 кг |
| Передний подшипник щита | 6201 ZZ-C3 |
| Задний подшипник щита | 6201 ZZ-C3 |
| Степень шума | 52 дБ |
| Метод охлаждения | ІС411 |
| Стандарт характеристик двигателя | ГОСТ 28173-89 |
| Страны изготавливающие двигатель | Беларусь/Китай/Украина |
Монтажные исполнения электродвигателя АИР56А4 ГОСТ 2479-79
АИР на лапах
Крепление фланец
Электродвигатель 0,12 кВт 1500 об/мин – АИР 56 А4
Таблица технических характеристик из паспорта содержит эксплуатационные параметры двигателей 0,12 кВт 1500 об из паспорта двигателей АИР: мощность, напряжение, частоту вращения, номинальные токи, отношения моментов, пускового тока к номинальному и прочее.
| Характеристика электродвигателя | АИР56А4 |
| Мощность | 120 Вт |
| Частота вращения поля статора | 1500 об/мин |
| Скорость вращения вала | 1325 оборотов |
| Тип | Асинхронный |
| Напряжение питания | Трехфазное, 220/380 вольт |
| Монтажное исполнение | Лапы/фланец/комбинированное |
| Номинальный ток | 0,5 А |
| КПД | 56,5 % |
| Соотношение моментов тока Мп/Мн | 2,1 |
| Соотношение момента силы Mmax/Мн | 2,2 |
| Отношение тока Iп/Iн | 4,6 |
| Момент инерции | 0,0003 кг∙м 2 |
| Диаметр вала | 11 мм |
| Вес | 4,5 кг |
| Передний/задний подшипник | 6201 ZZ-C3 |
| Уровень шума | до 52 дБ |
Монтажные исполнения
В исполнении IM 2081 цена двигателя 0,12 кВт 1500 об/мин возрастает на 5%.
IM 1081 – исполнение на лапах
IM 2081 – комбинированное крепление
Параметры эл двигателей 0,12 кВт 1500 об/мин:
- Тип – общепромышленный трехфазный асинхронный;
- Режим работы – продолжительный S1;
- Термический класс изоляции обмоток F – до 150°С;
- Тип корпуса – чугун/силумин/алюминий;
- Степь защиты от влаги и пыли – IP54;
Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.
Расшифровка обозначения АИР 56 А4 У2 IM 1081:
- АИР – тип электродвигателя
- 56 – условный габарит
- А – обозначение длины сердечника
- 4 – число пар полюсов
- У2 – категория размещения
- IM 1081 – монтажное исполнение лапы
Электродвигатели 0,12 кВт 1500 об/мин типа АИР 56А4 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену двигателя АИР56А4.
| Электродвигатель 0,12 кВт 1500 об/мин | Цена, грн | ||
| Маркировка | Производитель | Без НДС | С НДС |
| АИР 56А4 | Беларусь | 3390 | 3390 |
| Украина | – | – | |
| Китай (низкое качество) | 1955 | 1955 | |
| Китай (высокое качество) | 2320 | 2320 | |
| 4А 56А4, 4АМ 56А4 | «Владимирский ВЭМЗ» с хранения | 1910 | 2300 |
| 4АМУ/АД/АДМ/4А | БУ | От 400 | От 480 |
В Украине двигатели АИР 56-ого габарита выпускают в Полтаве, Харькове и Ужгороде. Купить их также можно на нашем сайте. Новая Каховка НЕ производит АИР. Будьте внимательны при покупке и не переплачивайте мошенникам.
Различие в качестве
Основные параметры надежности электродвигателя 120 Вт 1500 об/мин:
- Толщина медного провода, масса меди – это устойчивость к кратковременным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов – алюмоцинк или медь с большим содержанием других металлов, как следствие – низкая нагревостойкость, низкое сопротивление обмоток и несоответствие заявленной мощности.
- Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 56 А4 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
- Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра жесткости – оба материала приемлемы. Дешевые электрические двигатели 0,12 кВт 1325 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
- Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
- Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.
Справочная информация
Чертеж и размеры АИР56А4
| Размеры вала | Крепеж по лапам | ||||||
| L3 | D4 | H2 | B1 | Н1 | В | D5 | L1 |
| 23 | 11 | 12,5 | 4 | 56 | 113 | 5,8 | 71 |
- L3 – длина вала
- D4 – диаметр вала
- H2 – высота вала с шпонкой
- B1 – размер шпонки
- Н1 – высота до оси вала
- В – ширина по лапам
- D5 – диаметр отверстий на лапах
- L1 – по креплению лап
- L – длина мотора
- D – диаметр корпуса
- H – высота корпуса
- L2 – расстояние по креплениям
- D1 – диаметр фланца
- D2 – диаметр по отверстиям крепления
- D3 – диаметр торца фланца
Производители двигателей АИР56А4 0,12 кВт 1500 об
Преимущественно в продажу на украинский рынок попадают электродвигатели АИР 0,12 кВт 1500 об/мин производства Китая (качественные и не очень), Белоруссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор), которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ56А4, 5АИ56А4, 5АМ56А4, АД56А4, А56А4.
| Производитель АИР 56 А4 | Рейтинг качества* | Характеристика двигателей 0,12 кВт 1500 об/мин |
| Дешевый Китай | ⭐⭐ | Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны. |
| Качественный Китай | ⭐⭐⭐⭐ | Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам. |
| Украина | ⭐⭐⭐⭐(⭐) | Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт) |
| Беларусь | ⭐⭐⭐⭐⭐ | Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена |
*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»
Схемы подключения АИР 56 А4 к трехфазной сети
Стандартные схемы подключения к сети трехфазного электродвигателя АИР 56А4:
- Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД, выдает 0,12 кВт мощности;
- Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.
Модификации АИР 56А4
На базе стандартного АИР56А4 изготавливаются специализированные версии электродвигателей мощностью 0,12 кВт на 1500 оборотов:
- АИР56А4Е – с электромагнитным тормозом;
- АИР56А4Е2 – ЭМТ с растормаживающим устройством;
- АИРС56А4 – с повышенным скольжением;
- АИР56А4 Т2 – для влажного тропического климата;
- АИР56А4 ОМ2 – морское исполнение;
- АИР56А4 Х2 – химостойкая защита двигателя.
Где и как купить электродвигатель 0,12 кВт 1500 об/мин?
У нас Вы можете купить белорусский электродвигатель АИР56А4 0,12 кВт 1500 об/мин, а также производства Украины, Китая, России по дилерской цене. Любые формы оплаты – по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте только после осмотра. Забирайте двигатели самовывозом с нашего склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Интайм, Деливери. Гарантия на электродвигатели АИР 56 А4 от 12 до 24 месяцев, в зависимости от производителя. Квалифицированный ремонт, доступ к комплектующим и запчастям даже по истечении гарантии.
Для покупки двигателя АИР 56 А4 или бесплатной консультации – свяжитесь с менеджером!
Электродвигатель АИР 56 А4 (0.12 кВт 1500 об/мин)
Трехфазный электродвигатель АИР56А4
Монтажное исполнение, IM: 1081/2081/3081/2181/3681/1082/2082/3082
Высота до центра вала, мм: 56
Мощность электродвигателя, кВт: 0.12
Обороты электродвигателя/мин.: 1500
Трехфазный асинхронный электродвигатель АИР56А4 малой мощности, обмотка сделана из меди, степень защиты IP55. Предлагаем купить электродвигатель по выгодной цене и использовать его в промышленности для привода червячных редукторов, радиальных и осевых вентиляторов, промышленных и бытовых насосов. Мощность двигателя и количество его оборотов соответствуют ГОСТ 31606-2012. Электродвигатель АИР работает от трехфазной сети 380В частотой 50 Гц. Подключение двигателя треугольник/звезда 220/380 В. Устройство электродвигателя не сложное, удобен в обслуживании, отличается большим сроком службы.
Покупайте со склада по выгодной цене с гарантией российского предприятия трехфазный электродвигатель 380В АИР56А4
| Тип двигателя: | Трехфазный 380В |
| Мощность двигателя: | 0.12 кВт |
| Обороты двигателя: | 1500 об/мин |
| Входное напряжение : | 220/380В AC |
| Высота до центра вала: | 56 мм |
| Диаметр вала: | 11 мм |
| Диаметр внешний фланца В5: | 140 мм |
| Диаметр крепления фланца В5: | 115 мм |
| Режим работы: | S1 постоянный |
| Степень защиты: | IP55 |
| Класс изоляции: | F до 155 °C |
| Метод охлаждения: | IC411 |
| Масса: | 3.5 кг |
Габаритные, установочно-присоединительные размеры электродвигателя АИР56А4
Купить электродвигатель АИР 56 А4 0.12 кВт 1500 об/мин вы можете любым из указанных способов:
1. Положить товар в корзину и оформить заказ
2. Воспользоваться формой «Заказать в 1 клик»
3. Отправить нам заявку на почту [email protected]
После этого в течение короткого времени вы получите предложение или счет на оплату с индивидуальными условиями оплаты и доставки. После оплаты электродвигателя мы отправим его по адресу, который вы укажете в заявке в течение 2-х дней после оплаты заказа. В зависимости от суммы заказа цена на товар будет уменьшена соотвественно объему заявки.
**Цена на электродвигатель указана для монтажного крепления на лапах и климатического исполнения У2. В случае изменения опций цена поднимется соответственно сложности комплектации. Формирование стоимости на двигатели иного монтажного крепления и климатического исполнения смотрите во вкладке «Цена».
При заказе на сумму более 300 000 рублей с НДС доставка электродвигателей осуществляется собственным транспортом за наш счет и входит в стоимость товара.
Цена на электродвигатель в карточке товара указана на монтажное крепление 1081/1001 (на лапах с одним выходным концом вала) и климатическое исполнение У2. Ниже в таблице указан процент наценки на электродвигатель в зависимости от его опций.
| Монтажное крепление | Процент наценки |
| IM2081/2001 | 7% |
| IM3081/3001 | 5% |
| IM2181/2101 | 15% |
| IM3681/3601 | 15% |
| Климатическое исполнение | Процент наценки |
| У1 | 10% |
| УХЛ1 | 35% |
| УХЛ2 | 35% |
| Т2 | 45% |
Стоимость электродвигателей с двумя выходными концами вала рассчитывается исходя из габарита мотора в индивидуальном порядке. В случае если вы хотите купить электродвигатель монтажного крепления 1082, 2082 или 3082 с двумя валами, необходимо отправить заявку на почту [email protected] с реквизитами плательщика. Заявки на расчет стоимости без указания плательщика не принимаются.
- Таблица подбора электродвигателей АИР ( pdf , 156.942 Кб.)
- Сертификат партнера Джелем ( jpg , 85.175 Кб.)
- Сертификат партнера Элмаш ( jpg , 27.33 Кб.)
ЭЛЕКТРОДВИГАТЕЛЬ АИР 56 А4 ХАРАКТЕРИСТИКИ
Расшифровка маркировки АИР 56 А 4 У2 IP55 IM1081:
1 — серия АИР по ГОСТ 31606-2012
2 — габарит/высота оси вращения/высота до центра вала
3 — длина сердечника/длина станины
4 — количество полюсов
5 — климатическое исполнение и категория размещения
6 — степень защиты от пыли и влаги
7 — монтажное исполнение/крепление двигателя
Электродвигатель АИР56А4 варианты модификаций:
М — модернизированный
С — с повышенным скольжением
Н — с самовентиляцией и защищенного исполнения
К — с фазным ротором
В — встраиваемый
Е — с электромагнитным тормозом
Ж — для привода насосов с удлиненным валом
Р3 — для мотор-редукторов
С — для станков качалок
Л — для привода лифтов
Б — со встроенными датчиками
Б01 — термисторы в обмотках
Б02— термисторы в обмотках, pt100 в подшипниках
Б03— комплектация Б02 плюс SPM-ниппели
Б04— комплектация Б02 плюс датчики вибрации
Б05— pt100 в обмотках
Б06— pt100 в обмотках,pt100 в подшипниках
Б07— комплектация Б06 плюс SPM-ниппели
Б08— комплектация Б06 плюс датчики вибрации
Электродвигатель АИР56А4 классы энергоэффективности:
IE1 — стандартный класс энергоэффективности
IE2 — высший класс энергоэффективности
IE3 — сверхвысокий класс энергоэффективности
IE4 — максимально высокий класс энергоэффективности
Электродвигатель АИР56А4 к лиматические исполнения:
У1 — умеренный климат на открытом воздухе
У2 — умеренный климат в помещении или под навесом
У3 — умеренный климат в закрытом помещении
УХЛ1 — умеренный и холодный климат на открытом воздухе
УХЛ2 — умеренный и холодный в помещении или под навесом
УХЛ3 — умеренный и холодный в закрытом помещении
ТВ — влажный тропический климат
ТС — сухой тропический климат
М — морской умеренный климат
В — всеклиматическое исполнение
Электродвигатель АИР56А4 монтажные исполнения:
1081/1001/В3 — на лапах с одним концом вала
2081/2001/В35 — на лапах с фланцем и одним концом вала
3081/3001/В5 — с фланцем и одним концом вала
2181/2101/В34 — на лапах с малым фланцем и одним концом вала
3681/3601/В14 — с малым фланцем и одним концом вала
1082/2082/3082 будет обозначать два выходных конца вала
Электродвигатель АИР56А4 подключение:
Эл двигатель подключается к трехфазной сети по схеме
треугольник/звезда 220/380В.
В зависимости от напряжения сети. Работа агрегата
в продолжительном режиме работы S1. Для мощных двигателей
применяют комбинированное подключение.
Электродвигатель АИР56А4 материал станины:
Двигатели изготавливаются в корпусах двух видов:
алюминиевом корпусе или чугунном корпусе.
В зависимости от установки и условий эксплуатации
мы можем рекомендовать материал изготовления.
АИР 56 А4 трехфазный электродвигатель 0,12 кВт 1500 об/мин
Технические характеристики электродвигателя АИР56А4
| Параметр | Значение | |
|---|---|---|
| Мощность | P | 0,12 кВт |
| Частота вращения условная (фактическая) | ν | 1500 (1325) об/мин |
| Напряжение (Δ/Y) | U | 220/380 В |
| Сила тока | I | 0,50 А |
| КПД | η | 56,5% |
| Коефициент мощности | cosφ | 0,66 |
| Соотношение крутящих моментов | Mп/Mн | 2,1 |
| Соотношение крутящих моментов | Mmax/Mн | 2,2 |
| Соотношение токов | Iп/Iн | 4,6 |
| Момент инерции | J | 0,0003 кг·м 2 |
| Уровень шума | L | 52 дБ(А) |
| Объемные размеры в упаковке | V | 22х13х18 см 3 |
| Вес нетто | mнетто | 3,8 кг |
| Вес брутто | mбрутто | 4 кг |
Параметры и условия эксплуатации
Все технические параметры трехфазного электродвигателя АИР 56 А4 являются типовыми и соответствуют стандарту ГОСТ 183-74. АИР56А4 имеет мощность 0,12 кВт при фактической частоте вращения вала 1325 об/мин. Двигатель разработан для использования в сети переменного тока частотой 50 Гц и с напряжением 220/380 В (соединение обмоток Δ / Y ). Коэффициент полезного действия (КПД) составляет 56,5%.
Изоляция обмоток статора соответствует классу F и может выдерживать нагрев до 150ºС. Повышенная защита класса IP55 обеспечивает защиту от попадания пыли и влаги. Самым оптимальным режимом эксплуатации электромотора АИР56А4 является режим S1, который подразумевает продолжительную работу со стабильной нагрузкой.
Маркировка установленных подшипников
Передний подшипник
6201 ZZ-C3
Задний подшипник
6201 ZZ-C3
ДОПОЛНИТЕЛЬНО: Для исполнений IM 2081, IM 3081 есть возможность комплектации радиально-упорными подшипниками. Они применяются при условии монтажа электродвигателя свободным концом вала вверх или вниз. В отличии от стандартных осевых подшипников, радиально-упорные нивелируют радиальную нагрузку, которая возникает вследствие изменения горизонтального расположения электродвигателя на вертикальное.
Монтажное исполнение двигателя АИР 56 А4
IM 1081
IM 2081
IM 3081
Трехфазные электромоторы АИР56А4 имеют конструктивные исполнения по способу монтажа согласно ГОСТ 2479-79. Самые распространенные варианты:
IM 1081 — электродвигатель АИР56А4 с лапами
Лапы позволяют установить двигатель параллельно к крепежной поверхности.
IM 2081 — электродвигатель АИР56А4 с лапами и фланцем:
Комбинированное исполнение позволяет устанавливать двигатель как параллельно так и перпендикулярно к поверхности крепления.
IM 3081 — электродвигатель АИР56А4 с фланцем:
Фланец дает возможность установить двигатель перпендикулярно к крепежной поверхности.
Приведенные выше монтажные исполнения электродвигателей АИР делают их универсальными для различных областей применения.
Габаритные и установочные размеры электродвигателя АИР56А4
Чертеж электродвигателя АИР56А4 на лапах (исполнение IM1081)
Чертеж электродвигателя АИР56А4 комбинированный (исполнение IM2081)
Аналоги и специальные исполнения электродвигателя АИР56А4
Заводы-производители аналогов АИР56А4
- АД56А4 — производитель ОАО «ВЭМЗ» г. Владимир, Россия.
- 5АМ56А4 (5А56А4) — производитель ОАО «ВЭМЗ» г. Владимир, Россия.
- 5АИ56А4 — производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия.
- 4АМУ56А4 (4АМ56А4) — производитель ООО «НКЭМЗ», г. Новая Каховка, Украина.
- АИР56А4 — производитель ОАО «HELZ», г. Харьков, Украина.
- АИР56А4 — производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь.
- АИР56А4 — производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь.
- АИРМ56А4 — производитель ОАО «Электромотор», г. Полтава, Украина.
- А56А4 — производитель ОАО «ELDIN», г. Ярославль, Россия.
- Y3-56A4 (Y2-56A4) — производитель FUJIAN FUFA ELECTRICAL CO, LTD, Китай.
Двигатель АИР56А4 специального исполнения
- АИР56А4Е (Е2) — со встроенным электромагнитным тормозом;
- АИРС56А4 — повышенного скольжения;
- АИР56А4 Т2 — тропическое исполнение;
- АИР56А4 ОМ2 — морское исполнение;
- АИР56А4 Х2 — химстойкое исполнение
Электродвигатели со встроенным электромагнитным тормозом и повышенного скольжения зачастую есть в наличии на складе. Электродвигатели тропического и морского исполнения в наличии есть не всегда, но их можно изготовить за 5. 10 рабочих дней. Двигатели в химстойком исполнении вообще являются непопулярными и достаточно редкими — они везутся с завода только под заказ.
Схемы подключения трехфазного электродвигателя АИР56А4 к сети 220 и 380 В
Схема подключения «треугольник»
Схема подключения «звезда»
Варианты подключений
На табличке каждого электродвигателя завод-изготовитель отмечает возможные варианты схем подключения обмоток в зависимости от напряжения питающей сети. В случае с АИР56А4 имеем: «Δ / Y 220/380», где:
- Δ — схема «треугольник»;
- Y — схема «звезда»;
- 220, 380 — напряжение сети (В), от которой может питаться мотор АИР56А4.
Для подвода кабеля питания и для подключения обмоток по одной из схем на двигателе имеется клеммная коробка.
Схема «звезда»
Обмотки АИР56А4 подключены заводом-производителем по схеме «звезда» по умолчанию. Данная схема обеспечивает постоянную длительную работу электродвигателя в сети 380 В с максимальным КПД.
Схема «треугольник»
Используется для работы в сети 220 В. Подключение трехфазного электродвигателя АИР56А4 по схеме «треугольник» выполняется только через конденсатор. Потеря мощности составит около 30%.
ВНИМАНИЕ! При подключении АИР56А4 в сеть 220 В он снимается с гарантии.
Как купить трехфазный электродвигатель АИР56А4 — 0,12 кВт, 1500 об/мин
Общепромышленный асинхронный трехфазный двигатель АИР 56 А4 является достаточно популярным на рынке Украины. Учитывая большой ассортимент аналогов других производителей, АИР56А4 от ПК СИСТЕМАКС заметно выделяется среди конкурентов: отличное качество, проверенная годами надежность, разумная цена, соответствие стандартам ГОСТ, ISO. На собственном вентиляторном заводе СИСТЕМАКС этими двигателями комплектуются вентиляторы. После ряда испытаний они утверждены отделом Технического контроля и поставляются клиентам как по отдельности, так и в сборе с изготовленным вентиляционным оборудованием. Надежность электродвигателей подтверждается гаратийным сроком эксплуатации 2 года.
Серия АИР до сих пор является основной во всех странах СНГ. Поэтому, кроме реализации на внутреннем рынке Украины, много продукции идет на экспорт. В особенности Казахстан, Туркменистан, Грузия, Молдавия купить электродвигатель АИР56А4 могут без каких-либо сложностей (помогаем с оформлением таможенных документов и доставкой).
Электромоторы АИР56А4 всегда поддерживаются в достаточном количестве на складах компании. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования — купить электродвигатель проблем не составит. Для этого звоните по тел. +38 (044) 383-27-33, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту [email protected]. Заказ будет принят и обработан сразу же. А если понадобится консультация — без проблем поможем!
Компания «ПК «СИСТЕМАКС» предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все электродвигатели. Для постоянных заказчиков всегда действуют накопительные скидки.
Электродвигатель АИР 56
Электродвигатель АИР 56 – это модельный ряд трехфазных асинхронных двигателей с высотой оси вращения 56 мм. Асинхронные, общепромышленные агрегаты с короткозамкнутым ротором.
АИР 56 А2 — АИР 56 А4 — АИР 56 В2 — АИР 56 В4
Корпус чугун/алюминий. Подключаются к сети 220/380 Вольт схемами треугольник/звезда. Производятся в Китае и Украине с диаметром вала 14мм.
Технические характеристики и каталог двигателей АИР 56
| Параметр | Технические характеристики электродвигателей АИР 56 | |||
| АИР56А2 | АИР56А4 | АИР56В2 | АИР56В4 | |
| Мощность, кВт | 0,18 | 0,12 | 0,25 | 0,18 |
| Частота вращения статора условная, об/мин | 3000 | 1500 | 3000 | 1500 |
| Частота вращения фактическая, об/мин | 2700 | 1325 | 2720 | 1325 |
| Диаметр вала, мм | 11 | 11 | 11 | 11 |
| Номинальный ток, Ампер | 0,73 | 0,5 | 0,73 | 0,7 |
| КПД, % | 65,7 | 56,5 | 68,0 | 61,2 |
| Уровень шума, max дБ | 59 | 52 | 59 | 52 |
| Соотношение момента тока, Мп/Мн | 2,2 | 2,1 | 2,2 | 2,1 |
| Соотношение момента силы, Мmax/Мн | 2,2 | 2,2 | 2,2 | 2,2 |
| Момент инерции ротора, кг*м2 | 0,0002 | 0,0003 | 0,0003 | 0,0004 |
| Номинальный крутящий момент, Нм | 0,63 | 0,849 | 0,884 | 1,273 |
| Вес, кг | 4,7 | 4,5 | 5,1 | 5,1 |
| Высота оси вращения, мм | 56 | |||
| Напряжение питания, Вольт | Трехфазный, 220/380 | |||
| Тип двигателя | Асинхронный | |||
| Монтажное исполнение | Лапы, фланец, комбинированное | |||
* — Вес электродвигателя АИР 56 прямо пропорционален массе меди и корпуса. Алюминиевый корпус может быть тяжелее чугунного на 5%.
Схемы подключения к сети
При выборе подключения учитывают нагрузки на электродвигатель. Выбор схемы определяет напряжение в сети питания.
Схема «Звезда»
При соединении трёхфазного электродвигателя АИР 56 по схеме подключения — звезда, на начала обмоток подаётся трехфазное напряжение, а концы статорных обмоток соединяются в одной точке, которая называется нейтральной (нулевой).
Схема «Треугольник»
Концы одной обмотки последовательно соединены с началом следующей обмотки и так один за одним. Токи данного подключения в электродвигателе АИР 56 выше. Для электромоторов 220/380 треугольник предполагает подключение к однофазной сети 220 Вольт с использованием фазосдвигающего конденсатора.
Общие данные АИР 56
| Эксплуатационный параметр | Паспортная характеристика по ГОСТ |
| Питающая сеть | 220(Δ)/380(Y) и 380(Δ) |
| Конструктивное исполнение по ГОСТ 2479-79 | IM1081, IM1082, IM2081, IM2082, IM3081, IM3082 |
| Номинальный режим работы по ГОСТ IEC 60034-1-2014 | S1 |
| Уровень шума по ГОСТ IEC 60034-9-2014 | 51-63 дБ (в зависимости от модели) |
| Класс нагревостойкости изоляции по ГОСТ 8865-93 | F |
| Рабочие температуры окружающей среды | от −45°С до +40°С |
| Относительная влажность | не более 80% при 25°С |
| Степень защиты по ГОСТ 17494-87 | IP54-55 |
| Окружающая среда | не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию |
| Высота установки над уровнем моря | не более 1000 м |
Монтажные исполнения двигателей АИР 56 (IM1081/IM2081/IM3081)
АИР 56 на лапах
Крепление фланец
Лапы+фланец
Малый фланец
Малый фланец + лапы
Чертеж и габариты электродвигателя АИР 56
АИР 56 на лапах (IM1081/1001)
Электродвигатель АИР 56 с фланцем (IM3081/3001)
Устройство асинхронного двигателя АИР56
- Фланец
- Малый Фланец
- Передняя крышка
- Корпус
- Шпонка
- Сальник
- Болт
- Шайба
- Передняя крышка подшипника
- Внешняя крышка подшипника
- Подшипники
- Статор
-
- Внутренняя крышка подшипника
- Шильдик
- Ротор
- Прокладка
- Задняя крышка
- Крыльчатка вентилятора
- Защитная крышка вентилятора
- Винт
- Шайба
- Стопорное кольцо
- Крышка клеммной коробки
-
- База клеммной коробки
- Кабельный ввод
- Контактная площадка
- Плата с выводом
- Клеммы
- Болт
- Гайка
- Задняя крышка подшипника
Марки подшипников АИР 56
Полюса Передний и задний 2/4 6201 ZZ-C3 6 6202 ZZ-C3 Модификации 0,12/0,18/0,25 кВт в наличии и под заказ
- АИР56 (Е2) – встроен электромагнитный тормоз. Визуальные отличия от стандартного двигателя –
ручка тормоза выходит из корпуса, Е2 указывает на наличие растормаживающего устройства. - АИР56 ТY – электродвигатель тропического исполнения, где Т – тропическая климатическая зона, Y – цифра категории размещения.
- АИР56 Х2 – устойчив к химии.
- АИР56 ОМ2 – переносит солёную воду;
- АИРС56 — повышенного скольжения; предназначен для режима работы s3;
Каталог производителей и цены АИР 56
Рынок двигателей АИР56 представлен производителями — Китай 95%, Украина 5%. Различия производства состоят в комплектующих, запасе мощности, КПД и сервис-факторе. Не учитывая рынок б/у электродвигателей АИР и двигателей 11-15 кВт восстановленных на выбор заводы производители:
Мощность Класс качества АИР 56, цена с НДС Китай (надежный)** Китай (дешевый)* Украина 0,18 кВт/3000 оборотов 3120 2000 3920 0,12 кВт/1500 оборотов 3120 1840 3810 0,25 кВт/3000 об/мин 3120 2000 3950 0,18 кВт/1500 об/мин 3130 2000 4050 Различия качества двигателей
Есть 3 варианта производства электродвигателя АИР 56 на рынке, различающихся в качестве по 5 факторам: маса меди (толщина медного провода), подшипники и толщина щитов, материал корпуса, электрика и изоляция. Производители электродвигателей АИР 56:
Где купить надежный АИР 56?
В электроэксперте вы можете купить электродвигатель АИР 56 А2/А4/В2/В4 с мощностью 0,18/0,12/0,25 кВт производства Китай и Украина. Гарантируем честную консультацию о совместимости с вашим техническим процессом. Правильно оформим документы и предоставим реальную гарантию. Оплата любым удобным способом: с НДС, без НДС или наложенным платежем. Доставка в Киев, Одессу, Днепр и по Украине любым перевозчиком: Новая Почта, САТ, Деливери или самовывоз.
