Снятие и установка коробки передач ВАЗ «ОКА» 1111 1988-2008

Коробку передач снимают для ремонта или замены, а также для получения доступа к сцеплению, маховику и заднему сальнику коленчатого вала.

Вам потребуются: ключи «на 10», «на 13», «на 17» и «на 19», упор под коробку передач.

Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Если коробку передач необходимо снять без дальнейшей разборки, масло из нее можно не сливать.

Коробка передач «Ока»: устройство и ремонт

Автомобиль Ока (модификации 1111, 11113) – малолитражный автомобиль первой группы особо малого класса. Практически все узлы и механизмы автомобиля были позаимствованы от других проверенных моделей ВАЗ.

Трансмиссия не исключение, поскольку КПП «Ока», по сути, напоминает трансмиссию ВАЗ-2108, адаптированную под двигатель данного автомобиля (размер, определенные конструктивные особенности, рабочие параметры).

Коробка передач «Ока»: основные параметры

Базовая коробка передач на Оку представляет собой двухвальную четырехступенчатую механическую коробку с главной передачей и дифференциалом. Передача крутящего момента от ДВС на ведущие колеса осуществляется посредством двух приводных валов с шарнирами.

Коробка передач Ока и схема устройства на примере ВАЗ-1111 Ока предполагает целый ряд составляющих. Корпус КПП Ока состоит из следующих элементов:

• картер сцепления;
• картер коробки КПП;
• крышка.

Данная коробка состоит из более 20 деталей, среди основных можно выделить:

• шестерни;
• подшипники; ;
• сальники;
• уплотнители;
• маслосборник;
• фиксаторы и т.д;

Как уже было сказано выше, КПП Ока имеет дистанционное управление, в конструкцию входит привод механизма переключения передач, состоящий из таких деталей:

• напольный рычаг коробки переключения передач;
• шаровая опора и тяга; ;
• шарниры;
• шток выбора передач и механизмы выбора переключения передач.

Основные причины неисправности КПП Ока и частые поломки

Механическая коробка Ока имеет большое количество деталей, каждая из которых может сломаться. Как и любое механическое устройство, трансмиссия не застрахована от поломок. К основным причинам неисправностей КПП Ока относятся:

(некачественная смазочная жидкость или ее отсутствие, износ подшипников первичного вала, смещение валов и т.д.). Проблему решают путем замены поврежденных/изношенных элементов; (дефект шарнира карданчика, повреждение рычага штока и т.д.). Неполадку устраняют путем замены поврежденных деталей или их регулировкой;
Самопроизвольное выключение передач (износ или повреждение шестерней, деформация вилок механизма управления и т.д.). Устраняют неисправность, меняя неисправные элементы коробки, а также регулируется привод механизма.

Также можно отдельно выделить причины неисправностей привода механизма переключения передач коробки Ока. Например, нарушение в работе привода механизма переключения передач происходит по следующим причинам:

• Включение передач затруднено либо вообще отсутствует (деформация или повреждение шарнира установленного на штоке механизма управления, ослабление стяжного хомута). Нужно проверить состояние шарнира и подтянуть на нем крепеж, что обычно позволяет восстановить работоспособность механизма управления.
• Рычаг переключения передач Ока не достаточно хорошо закреплен (износ элементов кулисы, образование в ней люфтов). Проблему устраняют путем дефектовки или замены изношенных элементов;

Как снять коробку передач на Оке

С одной стороны, существуют такие неполадки, для устранения которых не обязательно проводить демонтаж коробки. При этом также есть группа неисправностей, кода коробку снимают. Демонтаж коробки можно проводить как самостоятельно, так и на СТО силами квалифицированных специалистов. Выделяют два вида демонтажа:

• снятие КПП без ДВС автомобиля (не затрагивая самой силовой установки автомобиля, производится откручивание и отсоединение множества элементов и узлов);
• снятие КПП вместе с ДВС автомобиля (возникает необходимость слива технической жидкости и отсоединения почти всего навесного оборудования).

Последовательность демонтажа коробки без снятия ДВС следующая:

• установить автомобиль на эстакаду или смотровую яму;
• открутить гайки крепления приводных валов в ступице и снять передние колеса;
• отсоединить клемму аккумулятора и все провода, а также тросы от коробки;
• снять стартер и открутить крепления нижнего щитка корпуса крепления с последующим его демонтажем;
• открутить тяги привода и отсоединить от продольной балки опоры рулевого механизма;
• снять поперечину и вытащить концевики привода из ступицы;
• открутить крепление стойки и кронштейна левой стороны стабилизатора поперечной устойчивости;
• отсоединить крепеж опорного кронштейна ДВС от коробки;
• поставить упор под коробку и снять левую продольную балку подрамника;
• извлечь концевики приводных валов из коробки и снять с нее опорный кронштейн мотора;
• выкрутить все крепежи КПП к ДВС, затем сместив ее в сторону левого колеса, снять коробку.

Рекомендуем также прочитать статью о том, как выполняется замена сцепления на коробке DSG. Из этой статьи вы узнаете об особенностях замены сцепления на КПП данного типа.

Последовательность демонтажа коробки вместе с ДВС автомобиля путем опускания узлов вниз:

• слить рабочую жидкость (масло) из КПП;
• отсоединить все элементы от коробки и ДВС (патрубки системы охлаждения, проводка и т.д.);
• отсоединить колонку от рулевого механизма и скрутить крепежи опор амортизационных стоек;
• снизу под ДВС положить деревянный поддон;
• для опускания ДВС, КПП, рулевого механизма, передней подвески и подрамника на деревянный поддон выкрутить все крепежи подрамника к кузову автомобиля;
• выполнить демонтаж КПП, подняв передок автомобиля и оттолкнув его назад;

Еще добавим, что с помощью подъемника демонтаж коробки вместе с двигателем автомобиля можно выполнить путем поднятия узлов вверх.

Что в итоге

Как и любой другой агрегат, КПП Ока нуждается в качественном и регулярном обслуживании. Владелец должен проверять коробку на герметичность, контролировать уровень и качество трансмиссионного масла, вовремя регулировать привод переключения передач и выполнять ряд других действий и плановых работ.

Рекомендуем также почитать статью о том, как отрегулировать кулису коробки передач. Из этой статьи вы узнаете о назначении, принципах работы, устройстве и регулировках кулисы коробки передач.

проблемы, или снятие КПП

рррррррррр

Короче когда все было куплено, а стойки ждали своей установки Максим решил все испортить и усложнить свою жизнь и жизнь своих друзей по сбору окушки)
Ладно перейдем к делу.

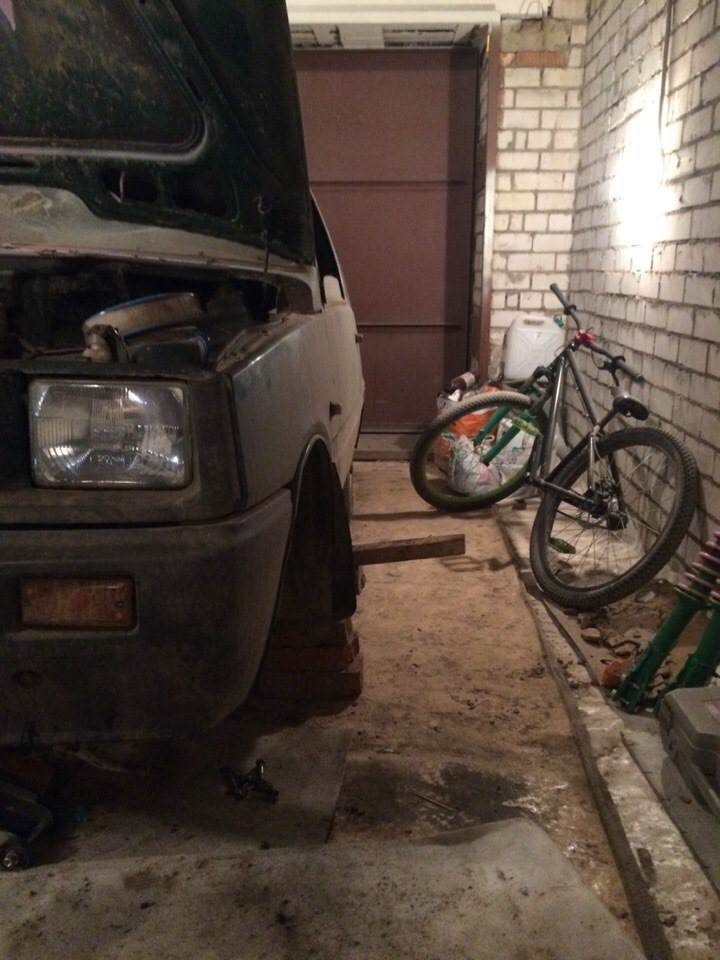

Приехали мы в гараж, как всегда своей дружной компашкой, ну и начали собирать. В моих мыслях дело было за малым, просто все собрать и действительно, чего волноваться? шруса все перебраны, стойки собраны, ступицы с новыми подшипниками, новое шаровые все все ждет просто своей установки. Начали с установки Шрусов, один поставили, перешли на второй, и тут то) все и началось, так как он был БУ и видимо долго валялся в закромах. Посадочное место шруса было в легком слое ржавчины, а стопорное кольцо тем временем не двигалось и естественно спокойно шрус заходить не хотел. Ну и толи я был пьяный, толи лыжи у меня в голове не ехали, я предпринял решение его подзабить) я придерживаю шрус, что бы он не шел на излом, а Никитка постукивает молоточном, что бы все спокойно вошло. Через 5 минут меня это все накалило и я дал команду: "Никит захуяривай" тяжелая рука Никиты со всего размаху стукает по шрусу…я в ожидания чуда направил взор на коробку ииии ничего не увидел" Шрус так и не вошел в свое законное посадочное место(

вот такая проблема

Через 5 минут перекура, было решено его выбить обратно, нормально зашкурить и еще раз вставить.
Но тут меня и друзей настигла беда шрус не хотел покидать свое место, как бомж не хочет покидать свою любимую коробку. Много мата и слез было в этот день. Спустя еще какое то время Никита с Сережей предложили собрать другую сторону авто (там где было все нормально с Шрусом) и кинуть Окушку на бок для упрощенного доступа к ШРУСу которой мать его застрял. В итоге идею я подержал и мы принялись собирать правую сторону) ШРУС уже вставлен, начал ставить ступицу и кое что понял…а понял я то, что Шрус то я вставил не тот :DDDDDDD вместо длинного короткий. НА этот вечер наши посидели закончились.
Потом я улетел отдыхать, и все это сдвинулось еще на месяц.
Собрав конференцию по защите прав Шрусов и корбок было решено снять КПП,

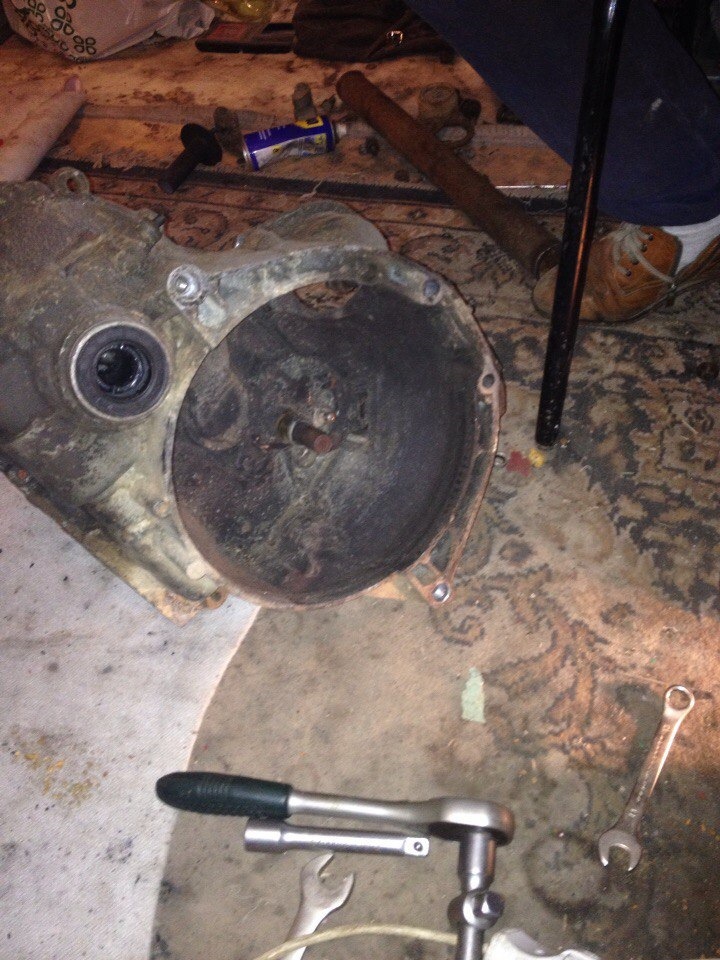

вот так кстати как вам корзинка? новенькая вроде)

что бы было легче выбивать шрус, или на крайняк разобрать кпп, и каким то чудным образом вытащить суку эту!
В итоге коробку мы с горя пополам сняли. теперь Ломаю голову что же делать дальше, как вытащить его? прошу вашей помощи дорогие друзья! Всем СПС Братаны_=)

Снятие и установка коробки передач

Ослабьте затяжку гаек ступиц и гаек крепления передних колес.

1. Отверните гайку крепления наконечника «массового» провода к коробке передач и.

2. . отсоедините его от коробки передач.

3. Отсоедините трос привода от вилки выключения сцепления и кронштейна на задней крышке коробки передач и отведите его в сторону (см. подраздел 11.2.6.).

4. Отвернув гайку крепления, отсоедините трос привода спидометра от коробки передач.

5. Отверните верхний болт крепления коробки передач к двигателю.

6. Обратите внимание: под головкой болта установлена пружинная шайба.

7. Отсоедините колодку с проводами от выключателя света заднего хода.

8. Отверните три болта крепления (под головками болтов установлены пружинные шайбы) и.

9. . снимите нижний щиток картера сцепления.

10. Удерживая вторым ключом болт крепления реактивной тяги от проворачивания, отверните гайку.

11. Обратите внимание: под гайкой установлены пружинная и плоская шайбы.

12. Отсоедините реактивную тягу от коробки передач, вынув болт.

13. Ослабьте затяжку хомута крепления тяги привода переключения передач к шарниру штока выбора передач.

14. Разожмите хомут с помощью отвертки.

15. Отсоедините тягу привода переключения передач от шарнира штока выбора передач.

16. Подвесьте к выпускной трубе обе тяги.

17. Отверните две гайки крепления опоры рулевого механизма к левой продольной трубе подрамника.

18. Отверните две гайки крепления поперечины к подрамнику.

19. Обратите внимание: под каждой гайкой установлена пружинная шайба.

20. Снимите поперечину со шпилек.

21. Отверните гайки ступиц и выведите хвостовики наружных шарниров из ступиц обоих передних колес (см. подраздел 11.3.1.).

22. С левой стороны, удерживая вторым ключом от проворачивания болт крепления стойки стабилизатора к рычагу, отверните гайку (под гайкой установлена пружинная шайба).

23. Отсоедините стойку от рычага подвески, вынув болт.

24. Отвернув две гайки крепления, снимите со шпилек кронштейн крепления штанги стабилизатора с левой стороны.

25. Удерживая вторым ключом от проворачивания болт крепления левой опоры силового агрегата к кронштейну левой продольной трубы подрамника, отверните гайку.

26. Обратите внимание: под гайкой установлены пружинная и плоская шайбы.

27. Выньте из опоры болт.

28. Обратите внимание: под головкой болта установлена плоская шайба.

29. Установите под коробку передач надежный упор.

30. Отверните болт заднего крепления левой продольной трубы подрамника к кузову и.

31. . выньте болт с упорной шайбой.

32. Отверните гайки двух болтов переднего крепления левой продольной трубы подрамника, удерживая вторым ключом болты от проворачивания.

33. Выньте болты, придерживая трубу подрамника.

34. Снимите левую продольную трубу подрамника в сборе с рычагом подвески и растяжкой.

35. Отверните три гайки крепления кронштейна опоры к коробке передач.

36. Обратите внимание: под гайками установлены пружинные шайбы, а.

37. . под верхней гайкой установлен еще и рым.

38. Снимите кронштейн с опорой со шпилек крепления.

39. Отверните нижний правый болт крепления коробки передач к двигателю (болт расположен над правым внутренним шарниром равных угловых скоростей).

40. Отверните нижний левый болт крепления коробки передач к двигателю.

41. Ослабьте затяжку болта крепления картеров коробки передач, под которым установлен рым.

42. Разверните рым так, чтобы он не мешал при снятии коробки передач.

43. Сдвиньте коробку передач назад так, чтобы первичный вал вышел из сцепления, при этом не повредите лепестки диафрагменной пружины сцепления.

44. Опустив заднюю часть коробки передач, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. Залейте масло, отрегулируйте привод сцепления (см. подраздел 11.2.7.) и привод переключения передач (см. подраздел 11.1.12.).
