Как провести замену подшипника вискомуфты Пассат Б5
Замена подшипника вискомуфты является важной процедурой в техническом обслуживании автомобиля Volkswagen Passat B5. Вискомуфта является частью механизма охлаждения двигателя и ответственна за регулировку вязкости трансмиссионной жидкости. Если подшипник вискомуфты изношен или поврежден, то возникают проблемы с охлаждением двигателя, а это может привести к его перегреву и серьезным поломкам. В этой статье я расскажу о процессе замены подшипника вискомуфты на автомобиле Passat B5.
Необходимые инструменты и материалы
- Гаечный ключ
- Торцевые головки
- Молоток
- Изоляционная лента
- Смазка для подшипников
- Новый подшипник вискомуфты
Шаги по замене подшипника вискомуфты Пассат Б5
- Откройте капот и снимите крышку вентилятора охлаждения двигателя.
- Отсоедините электрический разъем вентилятора.
- При помощи гаечного ключа отверните крепежные болты, которые фиксируют вискомуфту на вентиляторе.
- Аккуратно снимите вискомуфту с вентилятором и положите ее на чистую поверхность.
- При помощи торцевых головок отверните крепежные болты, которые держат подшипник на муфте вентилятора.
- С помощью молотка аккуратно выньте подшипник из вискомуфты. Обратите внимание на его положение и способ установки.
- Установите новый подшипник вискомуфты, смазав его специальной смазкой.
- Закрепите подшипник на муфте вентилятора с помощью крепежных болтов.
- Установите вискомуфту с вентилятором обратно на место и закрепите крепежными болтами.
- Подсоедините электрический разъем вентилятора.
- Установите крышку вентилятора охлаждения двигателя.
После процедуры замены подшипника вискомуфты рекомендуется также проверить состояние ремня привода вентилятора охлаждения и его натяжение. Необходимо убедиться, что все элементы механизма работают корректно и надежно.
На самом деле, замена подшипника вискомуфты на Passat B5 не является сложной задачей, но требует определенного инструмента и знаний. В случае, если вы не уверены своих способностях или никогда ранее не проводили подобную работу, рекомендуется обратиться к специалистам в авто-сервисе. Это поможет избежать ошибок и дополнительных поломок.
Часто задаваемые вопросы
1. Как заменить подшипник вискомуфты на Пассат Б5?
Замена подшипника вискомуфты на Пассат Б5 – процесс, который требует некоторых навыков в автомобильном ремонте. Ниже приведены основные шаги для замены подшипника вискомуфты на Пассат Б5:
- Отсоедините от аккумулятора отрицательный провод;
- Снимите ремень приводных устройств;
- Снимите вентилятор и его охладительную решетку;
- Отсоедините шланги охлаждающей жидкости и радиатора;
- Снимите поводок газа и отсоедините электрические разъемы;
- Отверните болты крепления вискомуфты и снимите саму вискомуфту;
- Замените старый подшипник новым и установите все обратно в порядке, обратном снятию.
Если у вас нет опыта в автомобильном ремонте или не уверены в своих навыках, лучше обратиться к профессионалам для замены подшипника вискомуфты на Пассат Б5.
2. Как определить, что подшипник вискомуфты на Пассат Б5 требует замены?
Если у вас возникли следующие проблемы, возможно, подшипник вискомуфты на Пассат Б5 требует замены:
- Необычные шумы, такие как стуки или скрежет;
- Вибрации или покачивание двигателя при работе на холостом ходу;
- Повышенная температура двигателя;
- Ухудшенная производительность автомобиля.
Если вы обнаружили хотя бы одну из этих проблем, рекомендуется проконсультироваться с автомехаником для диагностики и замены подшипника вискомуфты на Пассат Б5.
3. Как выбрать подходящий подшипник вискомуфты для Пассат Б5?
При выборе подшипника вискомуфты для Пассат Б5 рекомендуется обращаться к официальным дилерам или специализированным магазинам автозапчастей. Важно убедиться, что выбранный подшипник соответствует спецификации и требованиям вашего автомобиля.
Обратите внимание на изготовителя, качество материалов и отзывы других автовладельцев. Кроме того, советуем приобрести оригинальную запчасть или ее аналог от надежного производителя, чтобы обеспечить долговечность и надежность нового подшипника вискомуфты для вашего Пассат Б5.
Замена вязкостной муфты вентилятора и подшипников втулки вязкостной муфты VW Passat B5
Инструкция подходит под бензиновые двигатели AWT 1.8 и AZM 2.0 л.
Снятие и установка вязкостной муфты вентилятора
Снятие
1. Установите переднюю балку моторного отсека в сервисное положение.
2. Снимите ребристый ремень.
3. Отсоедините вентилятор от вязкостной муфты. Момент затяжки: 10 Нм.
| 4. Пробойником (1) ( 5 мм) зафиксируйте шкив вязкостной муфты вентилятора (рис. 2.110). |
5. Отверните болт М8 (2) (45 Нм) крепления вязкостной муфты и снимите муфту.
6. Отсоедините шкив от вязкостной муфты. Момент затяжки: 30 Нм.
Установка
7. Установка проводится в порядке, обратном снятию.
Снятие и установка подшипников втулки вязкостной муфты
Снятие
1. Снимите вязкостную муфту вентилятора вместе со шкивом.
| 2. Снимите стопорное кольцо (стрелка) подшипниковой втулки (рис. 2.111). |
| 3. Выпрессуйте подшипниковую втулку из кронштейна при помощи шестигранника Т30087, трубы Т30017 и шестигранной гайки MP 5-402 (рис. 2.112). |
| 4. Запрессуйте подшипниковую втулку в кронштейн до упора при помощи выравнивающей детали Т30087, прижимного приспособления Т30087, внутреннего шестигранника Т30087 и шестигранной гайки MP 5-402 (рис. 2.113). |
5. Установите стопорное кольцо.
6. Установите вязкостную муфту.
Инструкция предназначена для моделей Пассат Б5 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Фотоотчет Замена подшипника, опоры вентилятора радиатора VW Passat В5 1,8Т двигатель AWT
долго думал, как назвать тему. Подшипник этот стоит в кронштейне генератора и насоса ГУРа. этот подшипник является опорой ролика гидромуфты вентилятора охлаждения радиатора. Двигатель 1.8Т (AWT) VW Passat В5
речь пойдет о подшипнике (поз. №24)
итак, приступим. Для начала нужно снять облицовку бампера. Откручиваем 5 винтов под торекс верхнее крепление облицовки
снимаем рамку тяги замка капота
откручиваем саморезы крепления подкрылков к бамперу, если установлена, снимаем защиту, (этот процесс не снимал, т.к. у клиента бампер держался только на подкрылках )
. и стягиваем облицовку "на себя"
откручиваем усилитель бампера. три болта под торекс и гайка на 10, с каждой стороны и снимаем усилитель
далее, снимаем "радиатор" ГУРа. два винта под шестигранник на 6 и отводим его в сторону.
сливаем антифриз, на предыдущем фото видна сливная пробка радиатора
отсоединяем верхний и нижжний патрубки радиатора и фишку вкл вентилятора.
отсоединяем фишку от радиатора кондиционера (под правой фарой)
откручиваем верхнее крепление радиатора кондиционера (шестигранник на 6)
приподнимаем его вверх и снимаем "на себя", отводим в сторону (пусть висит на шлангах)
снимаем защелки (верхнее крепление радиатора охлаждения) нужно нажать на выступ фиксатор
наклоняем радиатор "на себя", поднимаем вверх и снимаем
откручиваем вентилятор охлаждения (4 болтика под шестигранник)
отведя ролик натяжителя, снимаем приводной ремень.
перед нами гидромуфта. чтоб ее снять, нужно с тыльной стороны открутить болт М10 ( ось подшипника ) шестигранником на 8. ролик фиксируется также с тыльной стороны стержнем 6 мм. На кронштейне есть две отливки-упора. В ролике 4 отверстия
и вот что видим
крупнее, сам подшипник
теперь собственно, ради чего и создавался отчет. По идее, нужен спец инструмент или нужно снять весь кронштейн, отсоединив насос гура, генератор. нести его в пресс. Я пошел другим путем.

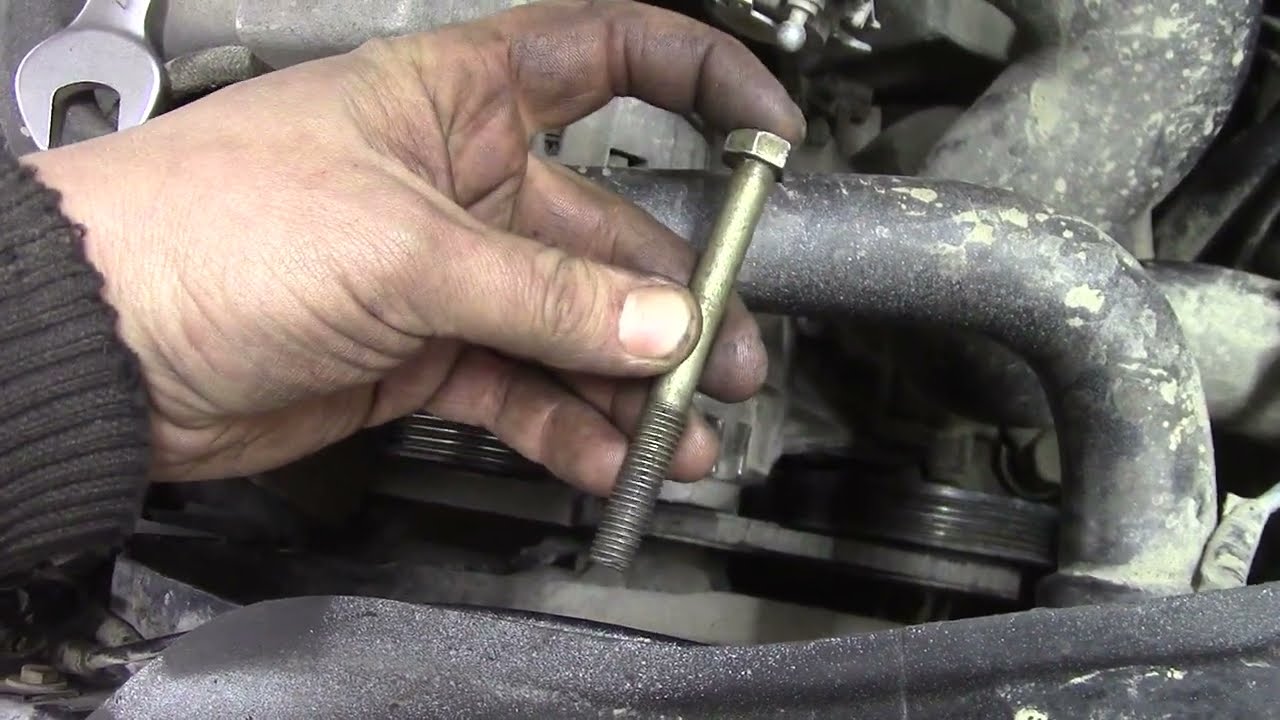

Нам понадобиться болт, нижнее крепление генератора. (его гайка на 17 видна на предыдущем фото). Он достаточной длины, нужного нам диаметра (10 мм) с достаточной длинной резьбы. И что самое главное, с шляпкой под внутренний шестигранник на 8, как и у родной оси подшипника. Дело в том, что в корпусе сзади нет места под ключ или головку для удержания обычного болта.
Далее, используя отрезок трубы подходящего диаметра и длины, толстостенной шайбы, вытягиваем этим винтом подшипник из корпуса. и устанавливаем новый (по аналогии замены ступичных с помощью съемника)
заодно чистим оба радиатора от пыли и мусора.
по необходимости меняем ролики — ремни и (или)помпу, ГРМ.
Тема: Замена подшипника вентилятора VISCO муфты (с фото)
Замена подшипника вентилятора VISCO муфты (с фото)
Замена подшипника вентилятора VISCO муфты.
Решил я заменить подшипник вентилятора VISCO муфты.Гремел он наверное 1,5 года – на дизеле особо то не разуслышишь что гремит.Но после того как я снял ремень генератора было 100% ясно что гремит именно он.Причём грохот сопровождался воем от проскальзыванием ремня примерно после достижения 2000 об/мин двигателя..
Замену решил произвести собственными силами – так как обожаю ремонтировать и приводить механизмы в порядок.Подшипник решил выпресовывать с наименьшими затратами усилий на снятие узлов и механизмов –
1. без перевода «морды» в сервисное положение
2. без вытаскивания и снятия VISCO муфты
3. без снятия генератора.
И мне это удалось!
Заказал я подшипник в интернет-shop, к нему в дополнение заказал и крепёжный болт который был рекомендован этим же «shop»ом на случай того что он придет в негодность.
Для замены соорудил(на скорую руку ) такое приспособление
И запасся набором шайб гаек М10,шпильками с резьбой М10 и втулок.
А так же потребовалась газовая горелка:
При помощи моего приспособления (см.фото) БЕЗ ТРУДА открутил болт крепления VISCO муфты.
Затем снял ремень генератора и убрал его в сторону чтобы не мешал.
Вентилятор с VISCO муфтой опустил в низ(ниша между радиатором и кожухом ) и он мне практически не мешал.
Долго искал стопорное кольцо — при помощи сотового телефона сделал снимки торца подшипника и установил ,что стопорное кольцо ОТСУТСТВУЕТ.
При помощи шпилек , шайб и втулок выпресовал подшипник (в сторону радиатора разумеется). Подшипник сидел крепко, и для того чтобы его соpвать с места применил местный нагрев кронштейна при помощи газовой горелки.
Спасибо конструкторам за создание кронштейна с большой возможностью для выпресовки этого подшипника .
Затем при помощи тех же шпилек и шайб запресовал новый подшипник, предварительно нагрев кронштейн всё той же газовой горелкой.
Сборка проводилась в обратной последовательности.
После сборки проверил узел — всё вращалось тихо,мягко и без шумов.
1. на заводе подшипник впрессовывают на разогретый кронштейн
2. разборка «морды» и снятие генератора не требуется
3. отверстие сзади подшипника (где вращается головка болта крепления VISCO муфты) следует закрыть подходящей пробкой для защиты от попадания туда воды.
Так как:
Подшипник загудел именно после мойки машины водой под давлением.
В посадочном гнезде подшипника видны следы ржавчины – а это значит там находилась вода.
Если есть вопросы — спрашивайте.
