Как снять центральную консоль газель бизнес

Как снять панель приборов Газель Бизнес образца 2017г(инструкция)

я снимал воздухозаборник и блочок с релюшками слева
также если планируете снимать педаль газа обратите внимание что открутив из салона ее болты вот эти две гаечки кронштейна в центре надо скрутить заранее, а-то потеряются; конструкторам привет

Переходим под панель в центр и откручиваем 2 гайки снизу под трубкой

Теперь снимаем кожух рулевой колонки

и откручиваете колонку с кронштейна открутив 4 таких же болта

потом опустив колонку снимаем этот черный кронштейн в центре

Дальше снимаем комбинацию приборов сняв с нее разъем кладем в сторону, кожух комбинации надо с силой тянуть на себя с краев там 4 защелки и 2 направляющие без фото
Теперь надо отключить разъемы:
с боков

и слева там же
потом эти

Все разъемы с педалей

Осталось отключить 2(вроде) разъема внутри панели — доступ через окно комбинации приборов
Расположены они внутри панели выше и правее вот этого разъема на фото выше, там 2 одинаковых разъема но подключен один. Разъемы потом соединяются по цветам и расположению контактов, подобрать не сложно
Ну и у меня еще куча разъемов от блока сигнализации была
Вот теперь надо приподнять правый край панели и потянуть на себя но лучше синхронно с обеих сторон, и привлечь третьего, который будет если чего разъемы забытые отключать

Как снять центральную консоль газель бизнес

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита…
Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных.
Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать…
Также было куплено:
4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5)
2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов!
Внимание, потребуется снять:
— Клейму с акб
— боковые стойки
— пластмаски с местами под штатные динамики
— боковые крышки панели
— приборную доску
— среднюю часть(хз как название) между 4,5 и 6,7
— нижний бардачек
— правый подстаканник
— поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться
Требуется открутить патрубки радиатора печки в салоне

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Зеленым цветом горят:

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду. К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой.

Как снять и поставить комбинацию приборов автомобиля Газель

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ.

Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

1. Крестообразной отверткой отворачиваем три самореза крепления обивки

2. Снимаем обивку стойки ветрового стекла.

3. Снимаем рулевую колонку.

5. Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

6. Отсоединяем штекерную колодку от электрокорректора фар.

7. Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

8. Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

9. Отсоединяем разъем выключателя аварийной сигнализации.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

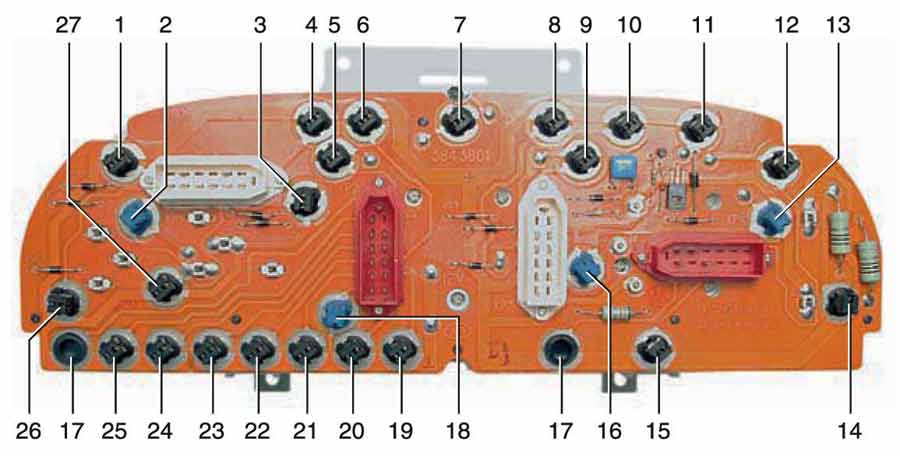

Распиновка комбинации приборов Газели

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Как снять панель приборов газель

• — набор отверток;
• — эпоксидная смола;
• — бинт;
• — пленка;
• — накладки.

Демонтируйте торпеду. Для проведения ремонтных работ панель необходимо обязательно снять. Для этого прочтите руководство по эксплуатации вашего автомобиля. В нем должен быть описан процесс снятия. Также следует посетить форум владельцев автомобилей вашей модели. Там вы сможете найти не только описание процедуры демонтажа, но и все подводные камни, которых следует опасаться. Снимите все накладки. Отсоедините декоративные части. Также демонтируйте рулевое колесо. Если бардачок съемный, следует демонтировать и его. Снятию подлежат и подрулевые переключатели.

Найдите расположение каждого самореза, крепящего панель к кузову автомобиля. Аккуратно выкрутите, предварительно промаркировав.

Аккуратно потяните торпеду на себя, взявшись руками за края. Ни в коем случае не дергайте слишком резко! На тыльной стороне найдите все колодки проводов. Промаркируйте их и отсоедините. Вытащите торпеду из салона автомобиля через переднюю пассажирскую дверь. Произведите полную разборку панели. Осмотрите внимательно повреждение, если необходимо произвести ремонт. Треснувшую или надломленную панель лучше всего заменить на новую. Если такой возможности нет, то придется восстановить старую.

Внимательно осмотрите место надлома или трещины. Постарайтесь выпрямить все куски пластмассы так, чтобы они образовали ровную поверхность.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Распиновка комбинации приборов Газели

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

Снимаем панель с газели 2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели.

Подписывайтесь на канал. Ремонт газели

. Как
снять
панель на
газели
.

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: https://gaztec.ru/ Наша группа VK: https://vk.com/gaztec_ru .

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Как снять торпеду на газели видео

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Отопление и вентиляция автофургона ГАЗ-2705

Отопление кабины обеспечивается воздухом, подогретым в радиаторе отопителя 19 (рис. 10.22 ). Наружный воздух проходит через решетку между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды. Затем воздух из короба 10 (см. рис. 10.23 ) воздухозаборника попадает в кожух отопителя и в зависимости от расположения заслонок подмешивания поступает или через радиатор отопителя или напрямую в распределители потоков воздуха левый 5 и правый 9 (см. рис. 10.24 ).

Как снять торпеду на газель бизнес видео

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2021 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

• красный;
• оранжевый/желтый;
• зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

• 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
• 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
• 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
• 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
• 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
• 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
• 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
• 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
• 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
• 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
• 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
• 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
• 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
• 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
• 18 – требование пристегнуть ремни безопасности.
• 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
• 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
• 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
• 22 – EBD отказ или системная ошибка.
• 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
• 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
• 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
• 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
• 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
• 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
• 31 – машина стоит на ручнике, движение невозможно.
• 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
• 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
• 34 – стандартная лампа говорит о включенных кормовых противотуманок.

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Распиновка комбинации приборов Газели

Панель приборов газель старого образца описание схема

«Газель» – весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы.

Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями.

Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.

Назначение

Функция любой «приборки» – информационная. Это касается и щитка приборов «Газели Бизнес». На небольшом участке в торпеде имеются все необходимые показатели, лампочки и шкалы. Обычно щиток располагается за рулем, перед глазами водителя. Но есть и исключения.

Например, в УАЗе «Хантер» панель расположена по центру. Но приборку этого авто мы рассматривать пока не будем. Вернемся к нашим «Газелям». Внешне их панели представляют собой три-пять круглых циферблата с несколькими датчиками-сигнализаторами.

В любом щитке основными циферблатами являются:

Они имеют наибольшие размеры и располагаются по центру. Кроме этого, на щитке приборов («Газели» старого образца и нового) есть масса вспомогательных элементов. Эти шкалы информируют водителя о:

• Текущей температуре двигателя (а именно охлаждающей жидкости в рубашке ДВС).
• Давлении масла в системе.
• Уровне топлива в баке.
• Напряжении в бортовой сети.

Если рассматривать более современные приборки, здесь будет показываться еще и информация о текущем времени.

Где устанавливается?

Отметим, что щиток приборов «Газели» можно встретить и на других авто. Это «Соболь» и «Волга». Приборка имеет одинаковую схему подключения. Внешне эти щитки выглядят идентично.

Существует несколько типов данных панелей:

• Старого образца «Евро-1». Устанавливались на автомобили с 1994-го по 2002-й год включительно.
• Старого образца «Евро-2». Эти щитки можно встретить на «Газелях» с новой «мордой» (с каплевидными фарами).
• Нового образца. Устанавливаются и по сей день на «Нексты», начиная с «Газели Бизнес».

Ниже мы рассмотрим особенности каждого щитка приборов «Газели».

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Схема и контакты комбинации приборов Газель

1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)

1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла

1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)

1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода	38.3801	382.3801	385.3801010
Контрольная лампа воздушной заслонки карбюратора	X1.1	X1.1	X1.1
Указатель температуры охлаждающей жидкости	X1.2	X1.2	X1.2
Контрольная лампа перегрева охлаждающей жидкости (-)	X1.3	X1.3	X1.3
Контрольная лампа низкого давления масла	X1.4	X1.4	X1.4
Указатель давления масла	X1.5	X1.5	X1.5
Указатель уровня топлива	X1.6	X1.6	X1.6
Контрольная лампа резерва топлива (-)	X1.7	X1.7	―
Контрольная лампа непристегнутых ремней безопасности	X1.8	X1.8*	―
Тест (-)	X1.9	X1.9	―
Контрольная лампа незакрытых дверей (-)	X1.12	―	X1.10*
Контрольная лампа перегрева масла	X1.11	X1.11*	―
Цепь 30 (постоянное питание)	―	―	X2.2
Объединенный выход контрольной лампы STOP	X2.2	―	―
Контрольная лампа правого указатель поворота	X2.3	X2.3	X2.3
Контрольная лампа левого указатель поворота	X2.4	X2.4	X2.4
Контрольная лампа стояночного тормоза	X2.5	X2.5	X2.5
Контрольная лампа включения дальнего света фар (+)	X2.6	X2.6	X2.6
Контрольная лампа включения противотуманных фар (+)	―	―	X2.7*
Контрольная лампа указателей поворота прицепа (+)	X2.12	X2.7*	―
Индикация пониженной передачи (-)	―	―	X2.8*
Индикация блокировки межосевого дифференциала (-)	X2.9	X2.9*	X2.9*
Контрольная лампа обогрева сидений (+)	X2.10	X2.10	―
Контрольная лампа включения задних противотуманных фонарей (+)	―	X2.11*	X2.11*
Контрольная лампа включения габаритного освещения (+)	X2.7	X2.12	X2.12
Цепь освещения приборов	X2.13	X2.13	X2.13
Контрольная лампа перегрева каталитического нейтрализатора	X2.8	―	―
Контрольная лампа подушек безопасности (+)	X2.11	―	―
Контрольная лампа STOP	X3.6	―	―
Контрольная лампа ABS (-)	X3.1	X3.1	X3.1, инверс
Масса (-)	X3.2	X3.2	X3.2
Питание (+) спидометра	X3.3	X3.3	X3.3
Масса (-) спидометра	X3.4	X3.4	X3.4
Тахометр (высоковольтный вход)	―	X3.5	X3.5*
Тахометр (низковольтный вход) (-)	―	X3.6	X3.6
Тахометр (вход от генератора)	X3.7	―	―
Контрольная лампа ближнего всета фар (+)	―	―	X3.7*
Контрольная лампа обогрева заднего стекла (+)	X3.8	X2.1*	X3.8
Выход спидометра к борткомпьютеру	X3.9	X3.9	X3.9
Вход спидометра	X3.10	X3.10	X3.10
Контрольная лампа уровня тормозной жидкости (-)	X3.11	X3.11	X3.11
Питание (+) контрольных ламп и приборов	X3.12	X3.12	X3.12
Контрольная лампа разряда аккумулятора	X3.13	X3.13	X3.13
Контрольная лампа уровня масла	X4.1	X4.1*	X4.1*
Контрольная лампа CHECK ENGINE (+)	X4.2	X4.2	X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-)	X4.3	X4.3	X4.3
Контрольная лампа износа тормозных колодок (-)	―	―	X4.4*
Контрольная лампа свечей накаливания (+)	―	―	X4.5
Контрольная лампа уровня охлаждающей жидкости (-)	X4.8	X4.8*	X4.8*
Контрольная лампа уровня омывающей жидкости (-)	X4.9	X4.9*	X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-)	X4.10	X4.10*	X4.10*
Контрольная лампа наличия воды в топливном фильтре (+)	―	―	X4.11*
Контрольная лампа перегоревших ламп (-)	X4.11	X4.11*	―

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Распиновка комбинации приборов Газели

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

Снимаем панель с газели 2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели.

Подписывайтесь на канал. Ремонт газели

. Как
снять
панель на
газели
.

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: https://gaztec.ru/ Наша группа VK: https://vk.com/gaztec_ru .

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Как снять торпеду на газели видео

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Органы управления и приборы

Органы управления

Расположение органов управления автомобиля показано на рисунке 1.4.

: На части автомобилей вместo двух рычагов (поз. 21 и 23) управления раздаточной коробкой yстанавливается один рычаг.

1. Маховичок блока управления корректором фар в зависимости от загрузки автомобиля (рисунок 2.2).

1 — маховичок блока

При полностью загруженном автомобиле с меткой на корпусе блока управления необходимо совместить:

• цифру 1 на маховичке блока (для автобусов);
• цифру 2 на маховичке блока (для автофургонов);

2, 3, 11 и 13. Заглушки.

4. Боковые вентиляционные решетки.

5. Рычаг переключателя указателей поворота, света фар и звукового сигнала.

: На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (см. рис. 1.10).

Рычаг имеет шесть фиксированных положений — I, II, III, IV, V и VI и четыре нефиксированных положения «А» (рисунок 2.3 и 2.4). Если рычаг переключателя находится в положении I, а ручка 28 центрального переключателя света в положении II, то горит ближний свет фар. При перемещении рычага в положение II — горит дальний свет фар и загорается сигнализатор синего цвета. При неоднократном перемещении рычага переключателя из положения I на себя вдоль рулевой колонки (положение нефиксируемое) происходит сигнализация дальним светом фар, При нажатии на кнопку рычага (из любого его положения) вдоль оси включается звуковой сигнал (без фиксации) — смотрите рисунок 1.6.

Как снять центральную консоль на газель бизнес

Если не работает вентилятор печки на газели бизнес — попробуйте для начала заменить блок скорости вентилятора .

Это снимается под торпедой еще торпеда ну вот будем пробовать здесь уже отверстие. Так вот он находится здесь так мы .

Разборка панели на газель бизнес для снятия магнитолы. Данное видео дает ответ на простой вопрос, как разобрать и .

Привет всем сегодня значит мы меняем радиатор печки на газеле бизнес газель cummins в общем с новой панелью для .

Чтобы заменить моторчик или радиатор отопителя, необходимо снять переднюю панель, предварительно слив антифриз.

Газель ремонт бардачка под документы легко и просто за 10минут без снятия и разбора торпеды. Для ремонта .

Регулятор печки тросового типа стоит под торпедой и чтобы до него добраться нужно СНЯТЬ торпеду на газели. . Данное .

Представляю вашеиу вниманию свою версию замены воздуховодов вентиляции автомобиля ГАЗель. Ожидаю ваших .

Подробно показываю как поменять мотор печки на панели нового образца на Газель бизнес (панель от Некст). Сборка .

Всем как обычно доброго дня хочу рассказать о замене регулятора скорости бывает горят они и на старых панелях бизнес .

О хвала конструкторам ГАЗа!
это ж надо такое придумать!

Как акуратно вынуть кнопки вентелятора и обогрева заднего стекла?
Я подчеркиваю — АКУРАТНО — выламывать я умею!
Как насадитиь новую унопку на утопленную и гуляющую клемму?

Чета я торможу — видать НГ еще из головы не выветрился.

зы. сорри что здесь а не в ФАК или поиском — инет ворованный, 5тиминутный, ткните пальцем ламеру, плиз.
Я вечером гляну ответы.

а у меня получалось станд. отверткой и шилом отверткой чуть оттягивал кнопку от посадочного места, а шилом по диагонали с угла прижимал распорную планку (сам вроде понял :))) ). колодку ловить пинцетом и узкогубцами.

некоторые вытягиваются полностью, а какую-то пришлось на кнопку с извражениями натягивать — вынул соседнюю кнопку и придерживал колодку изнутри торпеды.

> Я подчеркиваю — АКУРАТНО — выламывать я умею!
> Как насадитиь новую унопку на утопленную и гуляющую клемму?
=============
А если потом ставить новую кнопку, то зачем жалеть старую?
А вытащить можно, поддев двумя тоненькими отвертками одновременно сверху и снизу. А гуляющую клемму вытащить наружу длинным пинцетом.

С новой крысой! С Новым Годом!

тоненькими широкими 🙂 и то лотерея, главное не повредить торпеду. После нового года надо аккуратнее 🙂
отвертки давить навстречу друг другу и при этом выковыривать кнопку и желательно в тепле

Со дня покупки салон машины был в ужасном состоянии. Первым делом помыл и очистил салон, но с панелью не мог ничего сделать.

Без разборки покрасил торпеда. После этого она начало выглядеть еще ужаснее, так как все это было сделано на скорую руку.

Газелью владею уже десять лет. За это время вид салона стало еще ужаснее.

В этом году из-за незапланированных выходных появилось куча времени. Поэтому я решил разобрать панель и нормально все покрасить.

К счастью, она разбирается очень легко, но внутри все оказалось намного хуже, чем я ожидал:

• Сантиметровая пыль.
• Половину деталей не хватает. Оказалось, до меня там кто-то лазил.
• Абсолютно все держалось на «соплях».
• Многое было «заколхожено». До сих пор удивляюсь, как машина не загорелась.

Весь этот бардак нужно было нормально сделать. Вспомнил, что печка плохо работала и слабо дуло в лобовое стекло в сторону водителя, поэтому решил его тоже разобрать.

В итоге разобрал всю кабину:

• Промыл все труднодоступные места.
• Восстановил всю проводку.
• С печкой пришлось повозиться. Когда устанавливал обратно не мог правильно настроить заслонки (в интернете конкретной информации об этом нет).

Сборка, как и разборка не была сложной. Оказывается, сложного как в других машинах там нет.

Результат проделанной работы меня очень порадовал. В машине стало уютнее, запах салона стал приятнее, хорошо заработала печка.

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Руководство по снятию панели приборов на ГАЗель Бизнес и описание значков

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду. К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой.

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Снятие комбинации приборов автомобилей выпуска до 2003 года

1. Отключаем аккумуляторную батарею.

На приборной панели установлена комбинация приборов, которая объединяет в одном корпусе:

— спидометр (со счетчиками общего и суточного пробега);

— указатели температуры охлаждающей жидкости, уровня топлива (с сигнализатором резерва топлива), давления масла (с сигнализатором аварийного давления);

— блок сигнализаторов заряда аккумуляторной батареи, дальнего света фар, указателей поворота, габаритного света, аварийного падения уровня тормозной жидкости и стояночного тормоза, перегрева охлаждающей жидкости, включения блокировки межосевого дифференциала раздаточной коробки (для модификации 4х4).

Короткой крестообразной отверткой отворачиваем два самореза верхнего крепления облицовки комбинации приборов

Отверткой отворачиваем два самореза нижнего крепления облицовки комбинации приборов

Пассатижами отворачиваем гайку крепления рукоятки обнуления счетчика суточного пробега.

Утапливаем рукоятку в панель управления

Длинной шлицевой отверткой отворачиваем два винта с торцов комбинации приборов

Вынув комбинацию приборов из панели, отворачиваем гайку крепления троса привода спидометра.

Отсоединяем три штекерных колодки от выводов комбинации приборов.

Колодки различаются по цвету и количеству разъемов, поэтому помечать их не нужно.

Для замены ламп подсветки приборов, повернув патрон против часовой стрелки, вынимаем его из комбинации приборов

Заменяем неисправную лампу.

Для замены лампы сигнализатора поворачиваем патрон против часовой стрелки и вынимаем его из комбинации приборов

Неисправную лампу меняем вместе с патроном

Собираем и устанавливаем комбинацию приборов в обратной последовательности.

Если не работает вентилятор печки на газели бизнес — попробуйте для начала заменить блок скорости вентилятора .

Чтобы заменить моторчик или радиатор отопителя, необходимо снять переднюю панель, предварительно слив антифриз.

Разборка панели на газель бизнес для снятия магнитолы. Данное видео дает ответ на простой вопрос, как разобрать и .

Привет всем сегодня значит мы меняем радиатор печки на газеле бизнес газель cummins в общем с новой панелью для .

Регулятор печки тросового типа стоит под торпедой и чтобы до него добраться нужно СНЯТЬ торпеду на газели. . Данное .

Как снять центральную консоль газель бизнес

Как снять и поставить комбинацию приборов автомобиля газель

Демонтируйте торпеду. Для проведения ремонтных работ панель необходимо обязательно снять. Для этого прочтите руководство по эксплуатации вашего автомобиля. В нем должен быть описан процесс снятия. Также следует посетить форум владельцев автомобилей вашей модели. Там вы сможете найти не только описание процедуры демонтажа, но и все подводные камни, которых следует опасаться. Снимите все накладки. Отсоедините декоративные части. Также демонтируйте рулевое колесо. Если бардачок съемный, следует демонтировать и его. Снятию подлежат и подрулевые переключатели.

Найдите расположение каждого самореза, крепящего панель к кузову автомобиля. Аккуратно выкрутите, предварительно промаркировав.

Аккуратно потяните торпеду на себя, взявшись руками за края. Ни в коем случае не дергайте слишком резко! На тыльной стороне найдите все колодки проводов. Промаркируйте их и отсоедините. Вытащите торпеду из салона автомобиля через переднюю пассажирскую дверь. Произведите полную разборку панели. Осмотрите внимательно повреждение, если необходимо произвести ремонт. Треснувшую или надломленную панель лучше всего заменить на новую. Если такой возможности нет, то придется восстановить старую.

Внимательно осмотрите место надлома или трещины. Постарайтесь выпрямить все куски пластмассы так, чтобы они образовали ровную поверхность.

Переверните панель лицевой частью вниз. С тыльной стороны при помощи эпоксидной смолы и обычного бинта зафиксируйте треснувший пластик. Тщательно промажьте все эпоксидкой. Дайте высохнуть смоле.

Замаскируйте место надлома с лицевой стороны. Для этого можно использовать как накладки, так и пленку любого цвета.

Перетяните торпеду пленкой или материалом, если вы хотите кардинально изменить ее стиль. Использовать лучше всего автомобильную кожу или специальную пленку. Такие материалы хорошо адаптированы к использованию в машине, поэтому способны прослужить не один год

Схема и контакты комбинации приборов Газель

1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)

1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла

1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)

1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода	38.3801	382.3801	385.3801010
Контрольная лампа воздушной заслонки карбюратора	X1.1	X1.1	X1.1
Указатель температуры охлаждающей жидкости	X1.2	X1.2	X1.2
Контрольная лампа перегрева охлаждающей жидкости (-)	X1.3	X1.3	X1.3
Контрольная лампа низкого давления масла	X1.4	X1.4	X1.4
Указатель давления масла	X1.5	X1.5	X1.5
Указатель уровня топлива	X1.6	X1.6	X1.6
Контрольная лампа резерва топлива (-)	X1.7	X1.7	―
Контрольная лампа непристегнутых ремней безопасности	X1.8	X1.8*	―
Тест (-)	X1.9	X1.9	―
Контрольная лампа незакрытых дверей (-)	X1.12	―	X1.10*
Контрольная лампа перегрева масла	X1.11	X1.11*	―
Цепь 30 (постоянное питание)	―	―	X2.2
Объединенный выход контрольной лампы STOP	X2.2	―	―
Контрольная лампа правого указатель поворота	X2.3	X2.3	X2.3
Контрольная лампа левого указатель поворота	X2.4	X2.4	X2.4
Контрольная лампа стояночного тормоза	X2.5	X2.5	X2.5
Контрольная лампа включения дальнего света фар (+)	X2.6	X2.6	X2.6
Контрольная лампа включения противотуманных фар (+)	―	―	X2.7*
Контрольная лампа указателей поворота прицепа (+)	X2.12	X2.7*	―
Индикация пониженной передачи (-)	―	―	X2.8*
Индикация блокировки межосевого дифференциала (-)	X2.9	X2.9*	X2.9*
Контрольная лампа обогрева сидений (+)	X2.10	X2.10	―
Контрольная лампа включения задних противотуманных фонарей (+)	―	X2.11*	X2.11*
Контрольная лампа включения габаритного освещения (+)	X2.7	X2.12	X2.12
Цепь освещения приборов	X2.13	X2.13	X2.13
Контрольная лампа перегрева каталитического нейтрализатора	X2.8	―	―
Контрольная лампа подушек безопасности (+)	X2.11	―	―
Контрольная лампа STOP	X3.6	―	―
Контрольная лампа ABS (-)	X3.1	X3.1	X3.1, инверс
Масса (-)	X3.2	X3.2	X3.2
Питание (+) спидометра	X3.3	X3.3	X3.3
Масса (-) спидометра	X3.4	X3.4	X3.4
Тахометр (высоковольтный вход)	―	X3.5	X3.5*
Тахометр (низковольтный вход) (-)	―	X3.6	X3.6
Тахометр (вход от генератора)	X3.7	―	―
Контрольная лампа ближнего всета фар (+)	―	―	X3.7*
Контрольная лампа обогрева заднего стекла (+)	X3.8	X2.1*	X3.8
Выход спидометра к борткомпьютеру	X3.9	X3.9	X3.9
Вход спидометра	X3.10	X3.10	X3.10
Контрольная лампа уровня тормозной жидкости (-)	X3.11	X3.11	X3.11
Питание (+) контрольных ламп и приборов	X3.12	X3.12	X3.12
Контрольная лампа разряда аккумулятора	X3.13	X3.13	X3.13
Контрольная лампа уровня масла	X4.1	X4.1*	X4.1*
Контрольная лампа CHECK ENGINE (+)	X4.2	X4.2	X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-)	X4.3	X4.3	X4.3
Контрольная лампа износа тормозных колодок (-)	―	―	X4.4*
Контрольная лампа свечей накаливания (+)	―	―	X4.5
Контрольная лампа уровня охлаждающей жидкости (-)	X4.8	X4.8*	X4.8*
Контрольная лампа уровня омывающей жидкости (-)	X4.9	X4.9*	X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-)	X4.10	X4.10*	X4.10*
Контрольная лампа наличия воды в топливном фильтре (+)	―	―	X4.11*
Контрольная лампа перегоревших ламп (-)	X4.11	X4.11*	―

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Это интересно: Технические характеристики и обслуживание газель next (некст) разных модификаций — рассказываем в общих чертах

Руководство по снятию панели приборов на ГАЗель Бизнес и описание значков

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3.

По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн. Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией.

Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков.

Спидометр указывает на скорость движения транспортного средства.

Снятие панели приборов

Снимаем обивки стоек ветрового стекла (см. ниже «Снятие обивки стойки ветрового стекла»).
Снимаем рулевую колонку (см. раздел «7.1.1. Проверка тех.состояния рулевого управления и рулевая колонка»).
Снимаем комбинацию приборов (см. раздел «8.11.2.Замена ламп в фарах, указателях поворотов, в подсветке приборов, регулировка фар и замена датчика скорости (автомобили с 2003г)»).

Отсоединяем колодки проводов от выключателей плафонов освещения кабины и заднего противотуманного фонаря ( в зависимости от модификации).

Отсоединяем колодку проводов от электрокорректора фар.
Отсоединяем от карбюратора тягу воздушной заслонки (см. раздел «4.1.6. Снятие и разборка карбюратор»).
Отсоединяем колодку проводов выключателя аварийной сигнализации либо снимаем сам выключатель.

Отсоединяем две колодки проводов прикуривателя.

Крестообразной отверткой отворачиваем два винта крепления панели управления отопителем.

Ключом «на 8» отворачиваем десять саморезов по контуру панели.

Немного сдвинув панель на себя, отсоединяем от дефлекторов гофрированные шланги воздуховодов.

Снимаем панель, вытягивая тягу воздушной заслонки карбюратора из отверстия щита моторного отсека.
Снимаем правый и левый воздуховоды отопителя (см. раздел «8.10.1. Снятие и разборка основного отопителя, кран, радиатор, электровентилятор»).

Головкой «на 8» отворачиваем два самореза крепления передней накладки панели…

…и снимаем накладку.
Монтируем панель в такой последовательности. Устанавливаем накладку панели. Подсоединяем к отопителю и заворачиваем болты крепления правого и левого воздуховодов обдува ветрового стекла.
Заворачиваем болты их крепления. Устанавливаем панель приборов и заворачиваем по одному саморезу ее крепления с правой и левой сторон.

Рукой через проем для радиоприемника подсоединяем жесткий воздуховод правого дефлектора к отопителю.

Подсоединяем гофрированные шланги воздуховодов к дефлекторам обдува стекол дверей. Это удобнее сделать через проем комбинации приборов и вырез в нижней части с правой стороны панели.
Дальнейшую установку панели выполняем в последовательности, обратной разборке.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Читайте:

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Советы для автомобилистов

Комбинация приборов автомобиля Газель бывает двух типов: старая и новая, электронная. Как и большинство других автомобилей, он включает в себя четыре прибора (спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива) и сигнальные лампы, двенадцать из которых есть. Внутри корпуса установлена ​​печатная плата, кабели которой выходят из двух штекеров: белого (X1) и красного (X2).

Возможны два варианта полного отказа в работе комбинации приборов автомобиля Газель: первый вариант, когда стрелки всех приборов находятся на нуле и не реагируют на поворот ключа в замке зажигания; второй вариант, когда стрелки приборов не на нуле, а, наоборот, зашкаливают. Конечно, идеальным вариантом будет проверить неработающую комбинацию приборов на стенде, но найти ее можно только в специализированной мастерской, которых на огромной территории России не так уж и много.

Если стрелки на приборе находятся на нуле, что водитель может сделать в этой ситуации? Скорее всего, в этом случае нарушен контакт в цепи от аккумулятора к выводу «87» разрядного реле замка зажигания. Затем он должен будет проверить безопасность предохранителей, состояние колодок, включенных в эту электрическую цепь, и заземление приборной панели. На белом блоке (X1) панели приборов заземляющий провод идет в гнездо 1, а на красном блоке (X2) заземляющий провод идет в гнездо 3.

Если вышеуказанные действия не дали результатов, остается два выхода: либо вам придется заменить комбинацию приборов, купив новую; или попробуйте самостоятельно проверить плату на обрывы. Правда, стоимость новой комбинации приборов довольно высока, более 10 тысяч рублей. Затем вы можете попробовать сбросить его, хотя производитель считает, что комбинацию приборов невозможно отремонтировать. Часто следы печатной платы отклеиваются из-за сильного давления на разъем колодки при сборке. Поэтому обрывы в дорожках можно попробовать пропаять для восстановления работы приборной панели.

Причиной завышения размеров приборов может быть неисправность в контроллере электронного блока управления Микас 10.3, чаще эта неисправность возникает в холодное время года. В этом случае необходимо провести диагностику, а возникшую ошибку отменить, обновив программное обеспечение до более поздней серийной версии. Также подобная неисправность может возникнуть после перепрошивки контроллера.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Снятие комбинации приборов, замена ламп

Лампы комбинации приборов: 1, 15 – лампа резервного сигнализатора; 2, 7, 13, 16, 18 – лампа подсветки приборов; 3 – лампа сигнализатора перегрева охлаждающей жидкости; 4 – лампа сигнализатора закрытия воздушной заслонки карбюратора; 5 – лампа сигнализатора включения указателя правого поворота; 6 – лампа сигнализатора включения стояночного тормоза; 8 – лампа сигнализатора аварийного падения уровня тормозной жидкости в бачке; 9 – лампа сигнализатора включения указателя левого поворота; 10 – лампа сигнализатора «STOP»; 11 – лампа сигнализатора неисправности АБС; 12 – лампа сигнализатора системы управления двигателем; 14 – лампа сигнализатора разряда аккумуляторной батареи; 17 – место резервной лампы; 19 – лампа сигнализатора включения дальнего света фар; 20 – лампа сигнализатора включения противотуманных фар; 21 – лампа сигнализатора включения габаритного света; 22 – лампа сигнализатора включения задних противотуманных фонарей; 23 – лампа сигнализатора включения подогрева сиденья водителя; 24 – лампа сигнализатора включения межосевого дифференциала (для автомобилей с колесной формулой 4×4); 25 – лампа сигнализатора включения низшей передачи в раздаточной коробке (для автомобилей с колесной формулой 4×4); 26 – лампа сигнализатора резерва топлива в баке; 27 – лампа сигнализатора аварийного давления масла в двигателе.

Отключаем аккумуляторную батарею.

Крестообразной отверткой отворачиваем два самореза верхнего крепления облицовки комбинации приборов (рулевое колесо снято для наглядности).
Аккуратно поддев отверткой, снимаем декоративную накладку нижнего правого крепления облицовки.
Аналогично снимаем накладку нижнего левого крепления облицовки.

Крестообразной отверткой отворачиваем два самореза нижнего крепления облицовки.

Снимаем облицовку комбинации приборов.

Головкой «на 8» отворачиваем четыре самореза крепления комбинации приборов.
Вынимаем комбинацию приборов из панели…

…и отсоединяем четыре колодки жгутов проводов от комбинации приборов (для удобства последующего подсоединения колодки можно промаркировать).
Для замены неисправной лампы поворачиваем ее патрон против часовой стрелки до упора…

…и вынимаем из гнезда.
Лампу заменяем в сборе с патроном.
Устанавливаем комбинацию приборов в обратной последовательности.

Замена ламп подсветки панели управления отоплением и вентиляцией

Снимаем панель приборов (см. раздел «10.1. Система отопления и вентиляции (автомобили с 2003г)»).

Снимаем ручку регулятора перераспределения воздушных потоков.
Аналогично снимаем ручку регулятора температуры воздуха, а также ручки выключателей электровентиляторов основного и дополнительного отопителей.

Крестообразной отверткой отворачиваем пять саморезов крепления облицовки панели управления отоплением и вентиляцией.

Снимаем облицовку панели..

Крестообразной отверткой отворачиваем два самореза крепления платы.
Вынув плату…

…поворачиваем патрон неисправной лампы на 90° и вынимаем его из отверстия платы.
Патрон с лампой заменяем в сборе.
Устанавливаем новую лампу и собираем панель управления отоплением и вентиляцией в обратной последовательности.

Замена датчика скорости

Работу выполняем на смотровой яме.
Отжав фиксатор…

…разъединяем колодки жгута проводов датчика скорости.

Вынимаем из держателя жгут проводов датчика скорости.
Если датчик опломбирован, то перекусываем проволоку пломбы датчика.

Ключом «на 22» отворачиваем датчик…

…и снимаем его с привода спидометра (датчика скорости).
Устанавливаем датчик в обратной последовательности.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Снятие и разборка панели приборов

Отключаем аккумуляторную батарею.

Крестообразной отверткой отворачиваем два самореза крепления и снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.«7.1.1. Проверка тех.состояния рулевого управления и рулевая колонка»«8.11.2.Замена ламп в фарах, указателях поворотов, в подсветке приборов, регулировка фар и замена датчика скорости (автомобили с 2003г)»

Разъединяем колодки жгутов проводов выключателя зажигания.

Разъединяем колодки жгутов проводов подрулевых переключателей.

Головкой «на 12» отворачиваем четыре болта крепления рулевой колонки к кронштейну.

Опускаем рулевую колонку, выводя жгуты проводов подрулевых переключателей из панели приборов.
Сняв крышку блоков предохранителей …

…крестообразной отверткой отворачиваем два самореза крепления нижнего блока…

…и, развернув блок, утапливаем его внутрь панели приборов.

Аналогично отсоединяем от панели приборов верхний блок предохранителей.

Открываем пепельницу и, нажав на пластину, вынимаем пепельницу из корпуса.

Крестообразной отверткой отворачиваем два самореза крепления корпуса пепельницы.

Вынимаем корпус пепельницы из панели приборов.
Через нишу комбинации приборов…

…отсоединяем колодку проводов от выключателя аварийной сигнализации.

Нажав на выключатели плафонов освещения салона с внутренней стороны панели приборов, вынимаем их из панели.

Головкой «на 8» отворачиваем по три самореза крепления панели приборов к правой и левой передним стойкам.

…расположенные над блоками предохранителей.
Головкой «на 8» отворачиваем…

…шесть саморезов крепления панели приборов в центральной части.
Опускаем панель приборов на пол кабины.

Разъединяем колодки проводов плафона подсветки вещевого ящика.

Отсоединяем колодку жгута проводов от центрального переключателя света.

Отсоединяем две колодки жгута проводов подсветки центрального переключателя света.

Отсоединяем колодку жгута проводов от выключателя проверки исправности сигнализаторов.

Отсоединяем колодку проводов от блока управления электрокорректора фар.
Вынимаем панель приборов из кабины.
При необходимости разбираем панель приборов.

Крестообразной отверткой отворачиваем четыре самореза крепления полки секции для документов

Снимаем полку секции вместе с крышкой.
Головкой «на 8» отворачиваем…

…саморез крепления облицовки панели приборов в нише комбинации приборов…

…два самореза рядом с замком секции для документов…

…один с левой стороны панели приборов…

…пять саморезов в центральной части панели приборов…

… и один рядом с выключателем левого ряда плафонов освещения салона.

Снимаем облицовку панели приборов, выводя два ее нижних фиксатора из зацепления с панелью приборов.

Крестообразной отверткой отворачиваем шесть саморезов крепления наружной панели крышки вещевого ящика…

…и снимаем наружную панель.

Сжимая пружину, выводим ось крышки вещевого ящика из проушины.
Аналогично выводим ось из проушины с другой стороны крышки…

…и снимаем крышку вещевого ящика.

Головкой «на 8» отворачиваем пять саморезов крепления вещевого ящика.

Крестообразной отверткой отворачиваем два самореза крепления фиксатора замка вещевого ящика.

Крестообразной отверткой отворачиваем саморез крепления правого дефлектора.

Головкой «на 8» с внутренней стороны панели приборов отворачиваем второй саморез крепления дефлектора.

Снимаем дефлектор с панели приборов.
С внутренней стороны панели приборов…

…головкой «на 8» отворачиваем четыре самореза крепления двух кронштейнов крепления вещевого ящика и снимаем кронштейны.

Головкой «на 8» отворачиваем три самореза нижнего крепления вещевого ящика.

Отсоединяем колодку проводов от плафона освещения вещевого ящика.

Снимаем вещевой ящик.

Сжав фиксаторы, снимаем с прикуривателя держатель лампы подсветки.
Сжав фиксаторы…

…вынимаем прикуриватель из панели приборов.

Крестообразной отверткой отворачиваем саморез крепления…

…и снимаем воздуховод.
Аналогично снимаем другой воздуховод.
Разбираем облицовку панели приборов. Для этого сжимаем фиксаторы…

…и снимаем выключатель подсветки комбинации приборов.
Сжимаем фиксаторы…

…и вынимаем выключатель аварийной сигнализации.

Шлицевой отверткой отворачиваем три самореза крепления…

…и снимаем центральный переключатель света.

Надавливаем на выключатель с внутренней стороны облицовки…

…и снимаем выключатель левого ряда плафонов освещения салона.
Аналогично снимаем остальные выключатели.
Собираем и устанавливаем панель приборов в обратной последовательности.

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2021 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

• красный;
• оранжевый/желтый;
• зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

• 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
• 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
• 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
• 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
• 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
• 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
• 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
• 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
• 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
• 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
• 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
• 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
• 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
• 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
• 18 – требование пристегнуть ремни безопасности.
• 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
• 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
• 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
• 22 – EBD отказ или системная ошибка.
• 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
• 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
• 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
• 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
• 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
• 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
• 31 – машина стоит на ручнике, движение невозможно.
• 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
• 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
• 34 – стандартная лампа говорит о включенных кормовых противотуманок.

Заключение

Установку евро панели рекомендуется для владельцев новых моделей Газели, так как при этом понадобится минимальное количество доработок. Для старых моделей следует анализировать возможность замены панели, так как после замены часто из-за несовместимости не работает электроника. Торпеду менять можно, если она подойдет для данной модели автомобиля.

Панель приборов ГАЗель Next 4.6т. Снятие/установка, разборка/сборка.

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Распиновка комбинации приборов Газели

Проблемы

Описание индикаторов и ламп на панели приборов ваз-2112

Существуют ли проблемы, связанные с вышеперечисленными щитками? К сожалению, владельцы сталкиваются с проблемой неисправности приборки. Реже всего это случается у самой первой панели, старого образца. Она работает «как часы». Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр. Но большинство нареканий, на удивление, вызывает новый щиток приборов «Газели Некст» и «Бизнес».

Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Проблемы при оплате банковскими картами

Обозначение значков на панели приборов ваз 2114
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
2. Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
3. Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
4. Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Как снять и установить панель приборов газели

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ.

Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

1. Крестообразной отверткой отворачиваем три самореза крепления обивки

2. Снимаем обивку стойки ветрового стекла.

3. Снимаем рулевую колонку (см. Снятие и разборка рулевой колонки).

4. Снимаем комбинацию приборов (см. Снятие комбинации приборов).

5. Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

6. Отсоединяем штекерную колодку от электрокорректора фар.

7. Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

8. Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

9. Отсоединяем разъем выключателя аварийной сигнализации.

10. Отсоединяем два штекерных разъема прикуривателя.

11. Крестообразной отверткой отворачиваем два винта крепления панели управления отопителем.

12. Ключом «на 8» отворачиваем 10 саморезов по контуру панели.

13. Немного отодвинув панель на себя, отсоединяем от дефлекторов шланги воздуховодов.

14. Снимаем панель, вытягивая тягу воздушной заслонки карбюратора.

15. Снимаем правый и левый воздуховоды отопителя.

16. Головкой «на 8» отворачиваем два самореза крепления передней накладки панели

17. Снимаем накладку.

Устанавливаем панель в такой последовательности. Установив надставку панели, подсоединяем к отопителю и заворачиваем болты крепления правого и левого воздуховода обдува ветрового стекла. Заворачиваем болты их крепления. Устанавливаем панель и заворачиваем по одному саморезу ее крепления с правой и левой сторон панели.

18. Рукой через проем для радиоприемника подсоединяем жесткий воздуховод правого дефлектора к отопителю.

19 Подсоединяем гофрированные шланги воздуховодов к дефлекторам обдува стекол дверей. Это удобнее сделать через проем комбинации приборов и вырез в нижней части с правой стороны панели.

Устанавливаем панель в обратной последовательности.

• Как снять панель приборов газель
• Как снять панель приборов
• Как снять панель приборов на ГАЗ 3110

• — тонкая отвертка;
• — плоскогубцы;
• — головки на «8» и на «12»;
• — ключ на «10».

• приборная панель газель
• Как Снять Панель Газ 2705

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Распиновка комбинации приборов Газели

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

Снимаем панель с газели 2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели.

Подписывайтесь на канал. Ремонт газели

. Как
снять
панель на
газели
.

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: https://gaztec.ru/ Наша группа VK: https://vk.com/gaztec_ru .

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Как снять панель приборов газель

• — набор отверток;
• — эпоксидная смола;
• — бинт;
• — пленка;
• — накладки.

Демонтируйте торпеду. Для проведения ремонтных работ панель необходимо обязательно снять. Для этого прочтите руководство по эксплуатации вашего автомобиля. В нем должен быть описан процесс снятия. Также следует посетить форум владельцев автомобилей вашей модели. Там вы сможете найти не только описание процедуры демонтажа, но и все подводные камни, которых следует опасаться. Снимите все накладки. Отсоедините декоративные части. Также демонтируйте рулевое колесо. Если бардачок съемный, следует демонтировать и его. Снятию подлежат и подрулевые переключатели.

Найдите расположение каждого самореза, крепящего панель к кузову автомобиля. Аккуратно выкрутите, предварительно промаркировав.

Аккуратно потяните торпеду на себя, взявшись руками за края. Ни в коем случае не дергайте слишком резко! На тыльной стороне найдите все колодки проводов. Промаркируйте их и отсоедините. Вытащите торпеду из салона автомобиля через переднюю пассажирскую дверь. Произведите полную разборку панели. Осмотрите внимательно повреждение, если необходимо произвести ремонт. Треснувшую или надломленную панель лучше всего заменить на новую. Если такой возможности нет, то придется восстановить старую.

Внимательно осмотрите место надлома или трещины. Постарайтесь выпрямить все куски пластмассы так, чтобы они образовали ровную поверхность.

Устанавливать новую приборную панель на Газель или нет — вот в чем вопрос

Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ.

Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

1. Крестообразной отверткой отворачиваем три самореза крепления обивки

2. Снимаем обивку стойки ветрового стекла.

3. Снимаем рулевую колонку.

5. Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

6. Отсоединяем штекерную колодку от электрокорректора фар.

7. Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

8. Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

9. Отсоединяем разъем выключателя аварийной сигнализации.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Читайте:

Приборка старого образца

Как снять и установить панель приборов газели

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ
Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

Крестообразной отверткой отворачиваем три самореза крепления обивки

Снимаем обивку стойки ветрового стекла.

Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

Отсоединяем штекерную колодку от электрокорректора фар.

Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

Отсоединяем разъем выключателя аварийной сигнализации.

Отсоединяем два штекерных разъема прикуривателя.

Крестообразной отверткой отворачиваем два винта крепления панели управления отопителем.

Ключом «на 8» отворачиваем 10 саморезов по контуру панели.

Немного отодвинув панель на себя, отсоединяем от дефлекторов шланги воздуховодов.

Снимаем панель, вытягивая тягу воздушной заслонки карбюратора.

Снимаем правый и левый воздуховоды отопителя.

Головкой «на 8» отворачиваем два самореза крепления передней накладки панели

Устанавливаем панель в такой последовательности.

Установив надставку панели, подсоединяем к отопителю и заворачиваем болты крепления правого и левого воздуховода обдува ветрового стекла.

Заворачиваем болты их крепления. Устанавливаем панель и заворачиваем по одному саморезу ее крепления с правой и левой сторон панели.

Рукой через проем для радиоприемника подсоединяем жесткий воздуховод правого дефлектора к отопителю.

Подсоединяем гофрированные шланги воздуховодов к дефлекторам обдува стекол дверей.

Это удобнее сделать через проем комбинации приборов и вырез в нижней части с правой стороны панели

Устанавливаем панель в обратной последовательности.

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Замена торпеды газель старого образца на новый

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ.

Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

1. Крестообразной отверткой отворачиваем три самореза крепления обивки

2. Снимаем обивку стойки ветрового стекла.

3. Снимаем рулевую колонку.

5. Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

6. Отсоединяем штекерную колодку от электрокорректора фар.

7. Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

8. Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

9. Отсоединяем разъем выключателя аварийной сигнализации.

10. Отсоединяем два штекерных разъема прикуривателя.

11. Крестообразной отверткой отворачиваем два винта крепления панели управления отопителем.

12. Ключом «на 8» отворачиваем 10 саморезов по контуру панели.

13. Немного отодвинув панель на себя, отсоединяем от дефлекторов шланги воздуховодов.

14. Снимаем панель, вытягивая тягу воздушной заслонки карбюратора.

15. Снимаем правый и левый воздуховоды отопителя.

16. Головкой «на 8» отворачиваем два самореза крепления передней накладки панели

Устанавливаем панель в такой последовательности.

Установив надставку панели, подсоединяем к отопителю и заворачиваем болты крепления правого и левого воздуховода обдува ветрового стекла.

Заворачиваем болты их крепления. Устанавливаем панель и заворачиваем по одному саморезу ее крепления с правой и левой сторон панели.

18. Рукой через проем для радиоприемника подсоединяем жесткий воздуховод правого дефлектора к отопителю.

19. Подсоединяем гофрированные шланги воздуховодов к дефлекторам обдува стекол дверей.

Это удобнее сделать через проем комбинации приборов и вырез в нижней части с правой стороны панели

Устанавливаем панель в обратной последовательности.

Функционал

Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.

Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.

Снимаем панель с газели 2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели.

Подписывайтесь на канал. Ремонт газели

. Как
снять
панель на
газели
.

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: https://gaztec.ru/ Наша группа VK: https://vk.com/gaztec_ru .

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Читайте:

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Как снять торпеду на газели видео

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Видео «Снятие приборной панели на Газели»

В этом видео демонстрируется, как снять панель приборов на автомобиле Газель (автол ролика Евгений Логачев).

Подписывайтесь на канал. Ремонт газели. Как снять панель на газели

Видео Снимаем панель с газели .2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели. канала Владимир Семенов

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне

Монтаж

Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.

Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:

• ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
• ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
• ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
• ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.

Для снятия комбинации приборов автомобиля выпуска с 2003 года выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поддеваем край правой заглушки в нижней части облицовки комбинации приборов

4. Также снимаем заглушку в левой части облицовки.

5. Выворачиваем правый нижний винт

6. Выворачиваем левый нижний винт

7. Выворачиваем два верхних винта крепления облицовки комбинации приборов

8. Снимаем облицовку комбинации приборов

9. Выворачиваем четыре болта крепления комбинации приборов

10. Извлекаем комбинацию приборов из гнезда в панели приборов, отсоединяем от нее колодки жгутов проводов и снимаем комбинацию

Руководство по снятию панели приборов на газель бизнес и описание значков

GAZ Gazelle Бизнес Logbook Замена электромотора печки ГАЗель бизнес

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита…Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных.Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать…Также было куплено:4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5)2 листа БИПЛАСТ А 15 (хватило 1,5)

READ ВАЗ 2107 генератор не дает зарядку

Ниже картинки с положениями болтов!Внимание, потребуется снять:— Клейму с акб— боковые стойки— пластмаски с местами под штатные динамики— боковые крышки панели— приборную доску— среднюю часть(хз как название) между 4,5 и 6,7— нижний бардачек— правый подстаканник— поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтатьсяТребуется открутить патрубки радиатора печки в салоне

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как снять щиток приборов на газели Next

Примерно те же ощущения испытывают сваперы, впервые столкнувшись с подобными изделиями. Вот я и подумал, чем бы заняться в пятницу вечером? Может, пошевелить стрелками?

Чтобы оживить такую приборку, нужно или иметь родные моторные мозги-источник цифрового сигнала (хотя их вы скорее всего продадите другому счастливчику-газелисту вместе с замечательным двигателем системы «Камень»), или что-нибудь, эти мозги заменяющее (выдающее те же команды). Или можно заменить приборку на какую-нибудь старую. У каждого варианта несомненно есть свои плюсы и минусы.

В следующих видеороликах компьютер с мышкой будет заменен на коробочку — преобразователь данных из формата Toyota цифровой шины в газелевскую. После чего приступим к приборкам Ford, VW.

За предоставленное на растерзание оборудование спасибо Мише и Денису, вы лучшие =) Надеюсь что предсерийные макеты будущего устройства можно будет испытать уже в этом году. Устройство как обычно будет универсальным, т.е. будет годиться для любой машины с цифровой приборной панелью (CAN или MPX/BEAN)

Схема установки автосигнализации Starline B94 на автомобиль ГАЗель-Next с 2012 года

Автосигнализация Starline B94 — сигнализация с автозапуском двигателя, дальность управления 2000 метров

Снимаем щиток приборов ГАЗель Next. Для этого демонтируем подторпедник, далее открутив 4 самореза снимаем рулевой кожух. Снимаем накладку щитка приборов и отвернув 4 самореза крепления, снимаем сам щиток

Блок сигнализации устанавливаем за щиток приборов

Подключаем «массу» сигнализации за щитком приборов

В разъеме щитка приборов подключаем контроль ручного тормоза согласно схеме 1, концевики дверей согласно схеме 2 и аварийную сигнализацию.

Ремонт щитка приборов ГАЗель Нэкст. ( супрессоры от перенапряжения)

Программируемая функция Значение функции

9.длительность прокрутки стартера 6,0 сек

Настраиваем датчик удара и наклона. Проверяем работу сигнализации. Сборку салона ГАЗель Next производим в обратной последовательности.

Панель приборов состоит из металлического силового каркаса, пластмассового каркаса и съемных деталей.

Пластмассовый каркас прикреплен к металлическому каркасу тринадцатью отрывными заклепками.

В сборе каркас крепится к панелям кабины винтами и пластиковыми держателями.

Отсоединяем минусовую клемму аккумулятора

Отсоединяем плюсовую клемму аккумулятора

В подкапотном пространстве выкручиваем стяжной болт клеммового соединения верхнего и нижнего промежуточных валов и отсоединяем промежуточный вал рулевого управления

Тянем за края двух углублений в нижнем декоративном щитке и, преодолевая сопротивление фиксаторов, снимаем щиток, выведя его оси из зацепления с осями петель

Выводим оси ящика из зацепления с осями петель и снимаем ящик

Выкручиваем два винта слева крепления нижней облицовки

Выкручиваем два винта справа крепления нижней облицовки

Тянем за края и выводим из зацепления с панелью сначала два пружинных держателя, расположенные по бокам облицовки, затем защелки, расположенные сверху и снимаем облицовку

Снимаем рулевое колесо, предварительно установив колеса прямо.

Снимаем кожух рулевой колонки. Снимаем блок подрулевых переключателей в сборе

как снять панель приборов на Газели Next

Разъединяем колодку жгута проводов выключателя приборов и замка зажигания

Под панелью приборов выкручиваем два болта крепления шаровой опоры верхнего промежуточного вала

READ Замена топливного фильтра ssangyong actyon дизель

Выкручиваем два болта крепления рулевой колонки к каркасу панели приборов слева

Выкручиваем два болта крепления рулевой колонки справа и снимаем рулевую колонку

Разъединяем разъемы жгутов проводов, расположенные под панелью приборов

Отжимаем фиксатор и отсоединяем колодку проводов от электродвигателя вентилятора

Отсоединяем колодку проводов от добавочного резистора

Выкручиваем болт крепления и отсоединяем опору каркаса панели от кронштейна кабины.

Вынимаем заглушку в верхней центральной части панели приборов (возле ветрового стекла) и выкручиваем болт крепления панели к кронштейну щита передка.

Извлекаем заглушки и выкручиваем два болта слева крепления каркаса панели к стойке кабины

Выкручиваем два болта справа крепления каркаса панели к стойке кабины

Приподнимаем панель приборов вверх на шесть – восемь мм, выводя боковые зацепы панели из зацепления с прямоугольными отверстиями в передних стойках кабины.

Тянем, панель приборов назад, выводим установочные выступы панели из зацепления со щитом передка и снимаем панель.

Устанавливаем панель приборов в обратной последовательности.

Как Разобрать Панель На Газели

Многие водители, отдавая дань моде, желают сменять старенькую панель устройств на автомобиле Газель панелью нового эталона. Статья посвящена «Газелевой приборке»: предназначение, вероятные неисправности. Дается аннотация по снятию и установке торпеды.

Назначение панели

Главное предназначение панели устройств – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы размещены на маленьком участке торпеды. Водители привыкают к такому расположению устройств.

Панель устройств старенького эталона на Газели содержит от 3 до 5 круглых циферблата, которые окружены различными индикаторами. Наибольшими по размерам являются циферблаты тахометра и спидометра. Главным устройством считается спидометр, потому он всегда находится по центру.

Третьим по размерам устройством является термометр охлаждающей воды. Не считая этого, на приборке располагаются циферблаты зарядки аккумуляторной батареи, количества бензина. Пореже находится циферблат масла.

Приборка старенького эталона

Обновленный внешний вид

Водители меняют старенькую приборку на бизнес панель из-за ее симпатичного внешнего облика. 2-ой предпосылкой смены будет то, что у панели устройств Газель бизнес расширенный функционал и большее количество способностей предоставления инфы о работе автомобиля.

Евро панель вооружена 2-мя большенными циферблатами спидометра и тахометра и 2-мя маленькими, информирующими о количестве бензина и температуре ОЖ. Другие индикаторы размещены по центру.

Простота евро панели упрощает водителю принимать информацию. Недочетом новейшей панели является сложность установки. Правда, распиновка содержится в аннотации. Если автовладелец имеет опыт схожих работ, то ему не составит труда установить новейшую приборку.

Распиновка композиции устройств Газели

Функционал

Если установка выполнена верно, то новенькая композиция устройств работает исправно. Единственный недочет – слабенькая подсветка, которая ночкой практически не видна. Рекомендуется установить светодиодную подсветку устройств и по всему периметру панели (создатель видео — Водила Челябинск).

На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает некий из узлов либо датчиков автомобиля.

Если совместно с одним из значков загорелась лампочка «Stop», лучше убрать неисправность до начала движения.

На щитке при помощи индикаторов выводится информация о состоянии главных узлов и агрегатов автомобиля. Подробное описание о предназначении каждого из их можно отыскать в аннотации по установке и эксплуатации.

Типичные неисправности

После смены приборки вероятны последующие неисправности:

• не работает или часть устройств, или вся панель;
• останавливаются стрелки на устройствах;
• некорректные показания датчиков.

Решить делему можно последующими действиями:

1. Поначалу необходимо проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, может быть, что сломался контролер. Лучше сменять вполне панель, чем чинить контролер.
3. Датчики могут не работать, если нехороший контакт либо перегорел предохранитель.
4. Вернуть работу датчиков можно испытать нажатием кнопки «Режим».

При подмене композиции устройств электроника не затрагивается, а конкретно с ней происходят проблемы. Решается неувязка методом смены предохранителей и обновления проводки.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
2. Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
3. Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
4. Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Проблемы

Существуют ли проблемы, связанные с вышеперечисленными щитками? К сожалению, владельцы сталкиваются с проблемой неисправности приборки. Реже всего это случается у самой первой панели, старого образца. Она работает «как часы». Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр. Но большинство нареканий, на удивление, вызывает новый щиток приборов «Газели Некст» и «Бизнес».

Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.

ГАЗ Газель бизнес 4х4 Титан — распиновка

1 — не подключается 2 — у 382.3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери. 3 — у 382.3801 сигнализатор перегрева масла (может не быть). Можно пустить провод на датчик перегрева ТМ-108, сам датчик сунуть в картер. 4 — у 385.3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери. 5 — у 382.3801 тест. Если на этот контакт подается масса, то загораются сигнализаторы уровня тормозной жидкости, перегрева масла, незакрытых дверей и перегрева ож. Можно подключить к кнопке или реле. Во втором случае обмотка реле подключается к массе и проводу от замка к стартеру (т. е. при включении стартера будут тестироваться лампы). 6 — у 382.3801 сигнализатор непристегнутых ремней безопасности (может не быть). 7 — у 382.3801 сигнализатор резерва топлива. Подключить синий провод с красной полоской. 8 — указатель уровня топлива. Подключить к розовому проводу с красной полоской. 9 — указатель давления масла. У 382.3801 провести провод к датчику (нужен тройник ВАЗ-2106) от ГАЗ под двигатель ЗМЗ-406. У 385.3801 если поставить датчик, то будет пищать о низком давлении на ХХ, поэтому датчик не нужен, нужно провод от приборки подключить на массу через резистор, его подобрать экспериментально. 10 — сигнализатор аварийного давления масла. Подключить к серому проводу с синей полоской. 11 — сигнализатор перегрева двигателя. Можно подключить к датчику перегрева ТМ-111-02. Сам датчик должен соприкосаться с ож. 12 — указатель температуры ож. Подключить к зеленому проводу с белой полоской. Указатель будет преувеличивать показания, можно в разрыв провода подключить резистор, его подобрать экспериментально. 13 — сигнализатор прикрытия воздушной заслонки карбюратора. Подключить к серому проводу с оранжевой полоской если машина карбовая. 14 — у 382.3801 сигнализатор может стоять, загорится при подаче массы. 15 — сигнализатор пониженной передачи (может не быть), загорится при подаче массы. 16 — сигнализатор блокировки дифференциала (может не быть), загорится при подаче массы. 17 — у 382.3801 сигнализатор подогрева сидений, загорится при подаче плюса. 18 — сигнализатор задних птф (может не быть), загорится при подаче плюса. 19 — сигнализатор габаритных огней. Подключить к желтому проводу. 20 — лампы освещения приборов. Подключить к белому проводу. 21 — у 385.3801 питание счетчика. Подключить к постоянному питанию (красно-белый провод выключателя стопарей). 22 и 23 — сигнализаторы указателя правого и левого поворотов соответственно. Можно соединить вместе и подключить к синему проводу с белой полоской (будут загораться стрелочки при левом или правом поворотнике), или к выключателю аварийки: синий — правый, сине-черный — левый, синий провод с белой полоской заизолировать (каждая стрелочка будет соответствовать включению своего поворотника). 24 — сигнализатор стояночного тормоза. Подключить к коричневому проводу. 25 — сигнализатор дальнего света фар. Подключить к зеленому проводу с черной полоской. 26 — сигнализатор передних птф (может не быть), загорится при подаче плюса. 27 — сигнализатор ABS. При подаче массы загорится. 28 — у 385.3801 сигнализатор обогрева заднего стекла. Загорится при подаче плюса. 29 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта. 30 — к датчику скорости автомобиля. 31 — сигнализатор низкого уровня тормозной жидкости. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. 32 — питание ламп и приборов. Подключить к оранжевому проводу с синей полоской. 33 — сигнализатор заряда аккумулятора. Подключить к коричневому проводу с белой полоской. 34 — масса. Подключить к черному проводу. Ого сколько написал… 35 — питание спидометра. Подключить к оранжевому проводу. 36 — масса спидометра. Подключить к белому проводу с черной полоской. 37 — тахометр. Подключить к коричневому проводу с синей полоской, но если показания понизятся, подключить на контакт 38. 39 — у 385.3801 сигнализатор ближнего света (может не быть), загорится при подаче плюса. 40 — сигнализатор низкого уровня масла (может не быть), загорится при подаче массы. 41 — если машина инжекторная, подключить к оранжевому проводу тоже. 42 — если машина инжекторная, подключить к оставшемуся проводу (цвет незнаю) он шел на 8-ми клемовую колодку на старой приборке. 43 — сигнализатор износа тормозных колодок (может не быть), загорится при подаче массы. 44 — сигнализатор свечей накаливания. 45 и 46 — не подключается. 47 — сигнализатор низкого уровня ож (может не быть), загорится при подаче массы. 48 — сигнализатор низкого уровня омывающей жидкости (может не быть), загорится при подаче массы. 49 — сигнализатор низкого уровня масла гидроусилителя руля (может не быть), загорится при подаче массы. 50 — сигнализатор перегоревших ламп у 382.3801 или наличия воды в топливном фильтре у 385.3801 (может не быть), загорится при подаче массы. 51 и 52 — у 382.3801 сигнализаторы (может не быть), загорится при подаче массы.

Монтаж

Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.

Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:

• ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
• ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
• ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
• ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.

Кстати, если на автомобиле нет системы АБС и ЕБД, выходы на эти датчики нужно заглушить. Каким образом? Достаточно подключить их к «массе».

Итак, мы выяснили, что собой являет панель приборов «Газели», каких видов она бывает и как подключается.

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.

Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Причина, по которой многие водители устанавливают панель приборов «Газель бизнес» — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели. Более простое оформление значительно разгружает внимание водителя.

Оплата через PayPal

Описание знаков и символов на панели приборов нивы, ремонт панели, схема комбинации

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Устанавливать новую приборную панель на Газель или нет — вот в чем вопрос

Многие водители, отдавая дань моде, хотят заменить старую панель приборов на автомобиле Газель панелью нового образца. Статья посвящена «Газелевой приборке»: назначение, возможные неисправности. Дается инструкция по снятию и установке торпеды.

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

«Евро-3»

Изучаем обозначение значков на панели приборов ваз 2114
Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.

Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:

• Снизился уровень топлива до минимальной отметки.
• Увеличилась температура двигателя до 105 и более градусов Цельсия.
• Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.

Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду. К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой.

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Органы управления и приборы

Органы управления

Расположение органов управления автомобиля показано на рисунке 1.4.

: На части автомобилей вместo двух рычагов (поз. 21 и 23) управления раздаточной коробкой yстанавливается один рычаг.

1. Маховичок блока управления корректором фар в зависимости от загрузки автомобиля (рисунок 2.2).

1 — маховичок блока

При полностью загруженном автомобиле с меткой на корпусе блока управления необходимо совместить:

• цифру 1 на маховичке блока (для автобусов);
• цифру 2 на маховичке блока (для автофургонов);

2, 3, 11 и 13. Заглушки.

4. Боковые вентиляционные решетки.

5. Рычаг переключателя указателей поворота, света фар и звукового сигнала.

: На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (см. рис. 1.10).

Рычаг имеет шесть фиксированных положений — I, II, III, IV, V и VI и четыре нефиксированных положения «А» (рисунок 2.3 и 2.4). Если рычаг переключателя находится в положении I, а ручка 28 центрального переключателя света в положении II, то горит ближний свет фар. При перемещении рычага в положение II — горит дальний свет фар и загорается сигнализатор синего цвета. При неоднократном перемещении рычага переключателя из положения I на себя вдоль рулевой колонки (положение нефиксируемое) происходит сигнализация дальним светом фар, При нажатии на кнопку рычага (из любого его положения) вдоль оси включается звуковой сигнал (без фиксации) — смотрите рисунок 1.6.

Снятие приборной панели на Газели

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.
