Как правильно поставить сайлентблок в цапфе камри

Замена задних сайлентблоков камри 40

Решил проверить заднюю подвеску, пробег 134 000:
— Сайленты в продольных рычагах и цапфе нуждались в замене.
— Сайленты в поперечных рычагах в отличном состоянии.
— Втулки стабилизатора менял ранее, поставил оригинал.

Глянул по каталогу — отдельно сайлентов фирмы Toyota нет, а на цапфу вообще ни каких нету )
Ставить всякие типо «немецкие Febest» и прочую фигню не хотелось, а покупать рычаги и цапфу уж тем более, ну и в добавок Google меня не забанил ))

В результате поисков выяснил следующее.

Есть такая машина для америкосов TOYOTA AVALON (MCX10)1MZFE 04.2000 — 06.2005 — вот от неё нам кое-что и подходит.

Номера Toyota.
48725-32150 (№1 — 4) — в поперечные тяги.(Я не менял, поэтому 100% не гарантирую)
48725-03010 (№5) — в цапфу, куда крепится продольная тяга.
48725-33020-83 (№6) — в продольный рычаг в месте крепления к кузову.

Для замены нужны ещё болты с гайками, так как почти у всех они прикипают и их нужно срезать.
У меня прикипели в цапфе. Поэтому советую сразу купить новые болты и гайки, что бы потом не бегать, они одинаковы для крепления к кузову и цапфе.

Купил:
48725-03010 — 2 штуки (сайлент в цапфу)
48725-33020-83 — 2 штуки(сайлент в продольный рычаг)
9011912131 — 4 штуки(болты)
9017912091 — 4 штуки(гайки)

При замене снимал только колесо, больше ничего дополнительного не откручивал.
Демонтаж старых сайлентов…
— Отсоединил рычаг от кузова
— Срезал болты крепления рычага к цапфе
— Раскромсал резину сайлента в рычаге, разрезал обойму пилкой по металлу и выбил.
— Из цапфы сайлент достается легко.

Установка новых сайлентов…
Сайленты должны располагаться определенным образом, смотрите при демонтаже как стоят старые.

С помощью тисков запрессовал сайлент в рычаг — это легко.

А вот с сайлентом в цапфе я возился долго ))) с помощью всяких подручных средств, кое-как вставил сайлент в цапфу.
Я и мыльным раствором мазал и жидким мылом и плевал на него, аж слюна закончилась. Больше всего мне помог съемник для подшипников 2х лапочный.
Но в итоге все получилось. Установка рычагов на место прошла быстро.

Во второй раз, я наверно лучше бы на СТО съездил под своим контролем, так как без соответствующего инструмента ремонт, зачастую, проходит долго и нудно. Но тут ещё много зависит от опыта.

Одним из популярных, но далеко не простых видов ремонта подвески является замена сайлентблоков на Тойота Камри. Эта процедура вполне может быть выполнена автовладельцами самостоятельно, и не требует специального и сложного оборудования. Но нужно учитывать, что в ряде случаев для установки нового сайлентблока может потребоваться мощный пресс давлением до 10 тонн.

Замена сайлентблоков на Камри

Что нужно знать про сайлентблоки

Автопроизводителем не предусмотрена возможность установки сайлентблоков — в случае выхода их из строя теоретически замене должны подлежать рычаги в сборе.
Но все же замена сайлентблоков на Камри в 50, 40 и 30 кузовах возможна — на рынке представлен большой выбор неоригинальных деталей, многие из которых не уступают в качестве заводским элементам.
Менять втулки рычагов нужно при обнаружении следующих симптомов:

появлении люфта колёс;
нарушении развала/схождения;
возникновении стуков в подвеске при движении по мелким неровностям.

Также автовладельцы должны знать, что замена сайлентблоков на Тойота Камри v40, v30 и v50 должна осуществляться с последующей регулировкой развала/схождения колёс.

Какие запчасти для замены выбрать

Существует множество доводов как в пользу полиуретановых сайлентблоков, так и в защиту резиновых. Но если подойти к рассмотрению вопроса со всей объективностью, то выбор однозначно падает в сторону изделий из полиуретана. Причин этому немало:

материал более долговечен;
сайлентблоки из полиуретана более жёсткие, что обеспечивает собранность подвески;
полиуретан не подвержен негативному воздействию дорожных реагентов и прочих химических веществ.

Единственный недостаток, из-за которого замена сайлентблоков на Камри 30 и других кузовах выполняется с использованием резины — полиуретан со временем начинает скрипеть. Но эта проблема решается путём периодического смазывания посадочных мест обычной маслёнкой.

Как снять передние и задние рычаги

Нужно учитывать, что замена сайлентблоков на Камри 40, 50 и 30 кузова возможна только при снятых рычагах. Для их демонтажа потребуется смотровая яма. В крайнем случае можно поддомкратить автомобиль, установить его на подставки и снять колёса.

Как снять передние и задние рычаги при замене сайлентблоков на Камри

Для снятия передних рычагов необходимо выполнить следующие действия:

Когда будет произведена замена передних сайлентблоков на Тойота Камри, рычаги устанавливаются в обратной последовательности.
Задние рычаги снимаются значительно проще — достаточно просто вывернуть болты крепления.

Подготовка к замене сайлентблоков

Очень важно помнить места установки перед снятием старых элементов — если новые установить неправильно, то срок их службы существенно сократится. Помечать места установки необходимо для всех групп деталей.

Подготовка к замене сайлентблоков на Камри

После удаления втулок и тщательной очистки посадочных мест остаётся только замена сайлентблоков передних рычагов на Камри 40, 50 или 30 и их последующая установка на место.
С втулками задних рычагов обычно сложностей не возникает: достаточно срезать острым ножом резиновый буртик, закрепить рычаг в тисках и выбить втулку вместе с обоймой. Для облегчения демонтажа можно также основательно прогреть посадочные места.

Порядок установки передних сайлентблоков

Замена сайлентблоков передних рычагов на Тойота Камри выполняется следующим образом.

На этом замена передних сайлентблоков на Камри 40 или других кузовах закончена, и можно приступить к их установке на место.

Порядок установки передних сайлентблоков на Камри

Порядок замены задних втулок

На Тойота Камри замена сайлентблоков задней подвески осуществляется аналогичным образом: посадочные места тщательно зачищаются, затем грунтуются и обрабатываются смазкой.

Замена сайлентблоков задней подвески на Камри

Для монтажа втулок на продольном рычаге можно воспользоваться стационарными тисками. Важно ровно установить втулку — в противном случае она пойдёт на перекос, и в итоге заклинит на полпути.

После их монтажа можно ставить продольный рычаг на место и приступить к одной из наиболее сложных процедур — ремонту поперечных рычагов.
Замена плавающих сайлентблоков на Камри св 40, как и на других модификациях кузова авто этой марки, относится к весьма трудоёмкому процессу.
Дело в том, что эти сайлентблоки выпускаются без металлической обоймы, а расположенные по краям буртики мешают им нормально встать в рычаге.
Поэтому для облегчения их установки рекомендуется воспользоваться специальной оправкой: обрезком трубы длиной 15–20 сантиметров. Диаметр на одной стороне оправки равняется диаметру посадочного места в рычаге, а на другой — превышает его. Получается своеобразная конусная конструкция, проходя через которую резиновая втулка постепенно сжимается, что облегчает процесс запрессовки её в посадочное место поперечного рычага.
Без этой оправки замена заднего сайлентблока на Камри, как и на большей части авто марки Toyota, практически невозможна.

Замена задних сайлентблоков на Камри 40

Выбирая запчасти, нужно учитывать, что жёсткость полиуретана в несколько раз превышает жёсткость резины, а это усложняет процесс их запрессовки. Именно по этой причине опытные автовладельцы предпочитают устанавливать обычные резиновые втулки.
Замена осуществляется следующим образом:

Внутренняя часть оправки, рычага и поверхность сайлентблока тщательно смазываются Литолом или специальной смазкой.
Втулка идеально ровно устанавливается в оправку и постепенно вдавливается при помощи больших тисков или гидравлического домкрата. Нужно следить за тем, чтобы более узкий край оправки максимально плотно прилегал к рычагу.
В ряде случаев можно срезать ножом один буртик резиновой втулки — это облегчит его запрессовку в рычаг.

Как показывает практика, замена задних сайлентблоков на Камри 40 в поперечных рычагах отнимает больше всего времени у автовладельцев.

Поискав по форуму нашел такую тему только для 30-ки в которой иногда проскакивает информация и про 40-ку, но все в разброс и все непонятно.
Решил создать тему про сайленты именно 40-овки. ИМХО будет полезно.

У каждого сайлента есть номер. Прошу знающих людей предлагать варианты для каждого номера. Т.к. официально тойота предлагает менять рычаг или кулак в сборе, что бывает накладно.

Сайлентблок №5
Оригинал: 48725-03010

Можно ли менять сайлентблоки 1,2,6 ?

1. Camry V40, R-2, 2007, АКПП, 1D4. — Продано
2. Camry ASV50L (ELEGANS PLUS). — Продано
3. Toyota Corolla седан X 1.6 — Продано
4. Toyota Sienna II 3.3i — Продано
5. Toyota Corolla седан X 1.6
6. Toyota Sienna III 2.7i

CAMRY ACV31R (2004г. черная)

1 и 2 не спешите искать. отсоедините рычаги от сайлентов 3 и 4 и все поймете.
Сайлент №6 можно поставить такой же как №5

CAMRY ACV31R (2004г. черная)

Короче говоря №1 и №2 лучше менять всборе с рычагом, я правильно понял?

Это у меня уже как-то вызывает сомнения, ставил продольный рычаг, так в нем уже был впресован Сайлент №6 , неужели он такой же как и в кулаке №5

Это у меня уже как-то вызывает сомнения, ставил продольный рычаг, так в нем уже был впресован Сайлент №6, неужели он такой же как и в кулаке №5

На некоторых рычагах V30 — этот сайлент (№6) в металлической обойме, на некоторых обыкновенный. размеры одинаковы.
Естественно что и вид их разный. Но удачно встают сайленты ОРИГИНАЛ с номером 48725-03010 от Авалона

CAMRY ACV31R (2004г. черная)

Спасибо, но на сколько я знаю рычаги 30-ок и 40-ок отличаются и может на продольных рычагах v-40 сайленблоки отличаются?

Все верно. а вот сайленты можно одинаковые ставить, например как в посту выше, от Авалона.

Список совместимых OEM номеров:
*48780-48010, *48780-48020, *48780-48030, *48780-48040, *48780-48050, *48780-33030, *48780-33040, *48780-33060, TAB-ACU15R

К сожалению, пока не найден.

Если найдете, НОМЕР оригинала в студию .

CAMRY ACV31R (2004г. черная)

Эволюция камривода:
Camry V30 V6 серая > Camry V40 2.4 серебро > Camry V40 2.4 рестайл черная > Camry V50 2.5

монтировкой жмыкать рычаги у места сайлента.И так все поочереди. Трещины резины сверху ни о чем не говорят.Главное увидить отслоение резины от металла, ну и резина должна быть жесткой, а не соплей.А уж полиуретановые точно будут люфтить, они по другому работают.Полиуретановые на проворачивание в оси, а резиновые на деформацию резины.Поэтому полиуретан и не ходит долго и убивает ось.а если это втулка стабилизатора поперечной устойчивости, то вообще убивает саму жлыгу стаба.

Поискав по форуму нашел такую тему только для 30-ки в которой иногда проскакивает информация и про 40-ку, но все в разброс и все непонятно.
Решил создать тему про сайленты именно 40-овки. ИМХО будет полезно.

Сайлентблок №5
Оригинал: 48725-03010

Можно ли менять сайлентблоки 1,2,6 ?

CAMRY ACV31R (2004г. черная)

Короче говоря №1 и №2 лучше менять всборе с рычагом, я правильно понял?

Это у меня уже как-то вызывает сомнения, ставил продольный рычаг, так в нем уже был впресован Сайлент №6, неужели он такой же как и в кулаке №5

CAMRY ACV31R (2004г. черная)

Все верно. а вот сайленты можно одинаковые ставить, например как в посту выше, от Авалона.

Список совместимых OEM номеров:
*48780-48010, *48780-48020, *48780-48030, *48780-48040, *48780-48050, *48780-33030, *48780-33040, *48780-33060, TAB-ACU15R

К сожалению, пока не найден.

Если найдете, НОМЕР оригинала в студию .

CAMRY ACV31R (2004г. черная)

Эволюция камривода:
Camry V30 V6 серая > Camry V40 2.4 серебро > Camry V40 2.4 рестайл черная > Camry V50 2.5

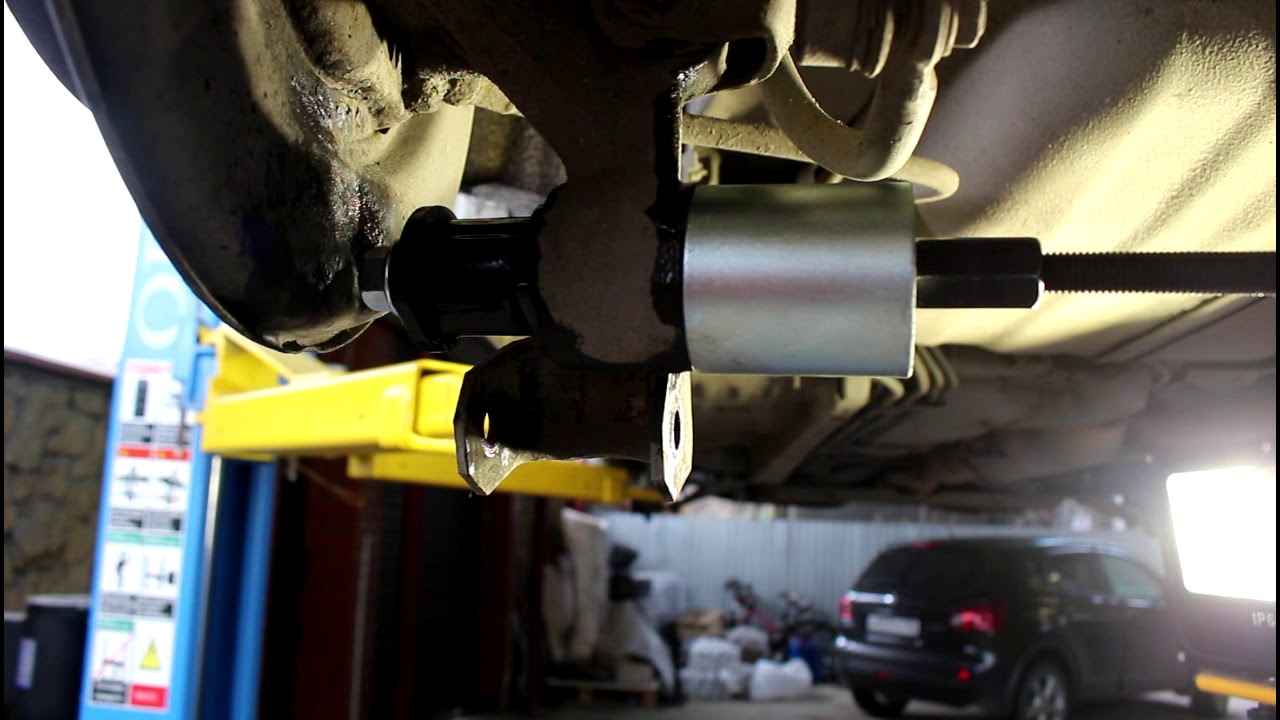

На ремонте у нас находится автомобиль Toyota Camry XV40 (Тойота Камри 40), 2007 года выпуска, с двигателем 2.4 литра, пробег 199 тыс.км., необходимо заменить нижние сайлентблоки продольного рычага в задней цапфе. Покажем как сделать такой ремонт своими руками, максимально быстро и правильно.

Гайку просто придерживаем, болт откручиваем и вытаскиваем. Старый сайлентблок можно выбить или выдавить, он сидит без наружной втулки. Мы его выбьем при помощи двух молотков, один прислоняем к сайлентблоку, другим наносим по нему удар:

Новый сайлентблок продольного рычага у нас от компании RBI номер для заказа T25282 48725-20380. Перед установкой очищаем щёткой по металлу посадочное место, затем смазываем его силиконовой смазкой. Если у вас есть шиномонтажная паста, рекомендую взять её, после запрессовки, она высыхает, по итогам сайлентблоки сидят на своих местах намертво.

Сам сайлентблок также необходимо обильно смазать перед установкой. Устанавливаем его на шпильку, заводим сзади, подбираем оправку по размерам и запрессовываем его ключами:

Таким образом он встаёт без каких либо проблем. Берём плоскую отвёртку и аккуратно вытаскиваем наружу ушки сайлента:

При необходимости выравниваем его нанося не сильные удары молотком. Болт перед установкой рекомендую смазать медной смазкой. Вставляем его и прикручиваем гайку, этот сайлентблок подвижной, его можно затягивать с вывешенными колёсами, он потом встанет как его нужно. Аналогичным образом замена происходит на другой стороне.

Видео замена сайлентблоков продольного рычага в Тойота Камри 40

Резервное видео как заменить сайлентблоков продольного рычага задней цапфы в Toyota Camry XV40:

Замена сайлент-блоков задней подвески Camry 40

Глянул по каталогу — отдельно сайлентов фирмы Toyota нет, а на цапфу вообще ни каких нету )
Ставить всякие типо "немецкие Febest" и прочую фигню не хотелось, а покупать рычаги и цапфу уж тем более, ну и в добавок Google меня не забанил ))

В результате поисков выяснил следующее.

Есть такая машина для америкосов TOYOTA AVALON (MCX10)1MZFE 04.2000 — 06.2005 — вот от неё нам кое-что и подходит.

Запчасти на фото: 9011914079, 9011912131, 9167380820, 9017912091. Фото в бортжурнале Toyota Camry (XV40) Картинка не моя, откуда взял не помню ))

Номера Toyota.
48725-32150 (№1 — 4) — в поперечные тяги.(Я не менял, поэтому 100% не гарантирую)
48725-03010 (№5) — в цапфу, куда крепится продольная тяга.
48725-33020-83 (№6) — в продольный рычаг в месте крепления к кузову.

Купил:
48725-03010 — 2 штуки (сайлент в цапфу)
48725-33020-83 — 2 штуки(сайлент в продольный рычаг)
9011912131 — 4 штуки(болты)
9017912091 — 4 штуки(гайки)

При замене снимал только колесо, больше ничего дополнительного не откручивал.
Демонтаж старых сайлентов…
— Отсоединил рычаг от кузова
— Срезал болты крепления рычага к цапфе
— Раскромсал резину сайлента в рычаге, разрезал обойму пилкой по металлу и выбил.
— Из цапфы сайлент достается легко.

Установка новых сайлентов…
Сайленты должны располагаться определенным образом, смотрите при демонтаже как стоят старые.

С помощью тисков запрессовал сайлент в рычаг — это легко.

Запчасти на фото: 487253302083. Фото в бортжурнале Toyota Camry (XV40) Сайлент в рычаг. Сайлент в цапфу. Сайленты в рычаг Сайленты в цапфу в цапфу и рычаг Новый сайлент-блок в цапфе

Выводы:
В итоге задняя подвеска как с завода и проходит ещё столько же.
Используйте только качественные запчасти по возможности и не ленитесь гуглить.

Как правильно поставить сайлентблок в цапфе камри

Глянул по каталогу — отдельно сайлентов фирмы Toyota нет, а на цапфу вообще ни каких нету ) Ставить всякие типо «немецкие Febest» и прочую фигню не хотелось, а покупать рычаги и цапфу уж тем более, ну и в добавок Google

меня не забанил ))

В результате поисков выяснил следующее.

Есть такая машина для америкосов TOYOTA AVALON (MCX10)1MZFE 04.2000 — 06.2005

— вот от неё нам кое-что и подходит.

Номера Toyota. 48725-32150

(№1 — 4) — в поперечные тяги.(
Я не менял, поэтому 100% не гарантирую
)
48725-03010
(№5) — в цапфу, куда крепится продольная тяга.
48725-33020-83
(№6) — в продольный рычаг в месте крепления к кузову.

Для замены нужны ещё болты с гайками, так как почти у всех они прикипают и их нужно срезать. У меня прикипели в цапфе. Поэтому советую сразу купить новые болты и гайки, что бы потом не бегать, они одинаковы для крепления к кузову и цапфе.

Купил: 48725-03010

— 2 штуки (сайлент в цапфу)
48725-33020-83
— 2 штуки(сайлент в продольный рычаг)
9011912131
— 4 штуки(болты)
9017912091
— 4 штуки(гайки)

При замене снимал только колесо, больше ничего дополнительного не откручивал. Демонтаж старых сайлентов…

— Отсоединил рычаг от кузова — Срезал болты крепления рычага к цапфе — Раскромсал резину сайлента в рычаге, разрезал обойму пилкой по металлу и выбил. — Из цапфы сайлент достается легко.

Установка новых сайлентов…

Сайленты должны располагаться определенным образом, смотрите при демонтаже как стоят старые.

С помощью тисков запрессовал сайлент в рычаг — это легко.

А вот с сайлентом в цапфе я возился долго ))) с помощью всяких подручных средств, кое-как вставил сайлент в цапфу. Я и мыльным раствором мазал и жидким мылом и плевал на него, аж слюна закончилась. Больше всего мне помог съемник для подшипников 2х лапочный. Но в итоге все получилось. Установка рычагов на место прошла быстро.

Замена сайлентблоков и рычагов на Тойота Камри 40, один из самых распространенных видов ремонта подвески.

Несмотря на то, что этот вид ремонта не самый простой, он может быть выполнен, как на специализированном СТО, так и самостоятельно автовладельцем.

При наличии некоторых специальных приспособлений, замена сайлентблоков не составит труда, но в некоторых случаях может потребоваться гидравлический пресс с усилием до 15 тонн.

Какой материал выбрать — полиуретан или резину

Есть доводы, говорящие в пользу резиновых изделий, а есть — в пользу полиуретановых. Сравнив положительные и отрицательные качества обеих материалов, можно сделать вывод — изделия из полиуретана являются более предпочтительными.

Основные доводы в пользу полиуретана:

материал имеет больший срок службы;
изделия из полиуретана более жесткие, это сделает подвеску более острой, а машину лучше управляемой;
дорожные реагенты и большинство химических веществ не оказывают на полиуретан сколько-нибудь серьезного воздействия.

Основной недостаток, удерживающий некоторых автолюбителей от применения полиуретановых деталей — по прошествии определенного срока, сайлентблоки из полиуретана могут начать скрипеть. Решить эту проблему можно при помощи смазывания деталей литолом или автомобильным маслом.

Выбор новых запчастей

При подборе запасных частей учитываются производитель деталей и тип эластичного элемента. Заводские изделия изготовлены из резины, устойчивой к воздействиям перепадов температур и дорожных реагентов. Альтернативные производители выпускают шарниры с наполнителем из полиуретана, обладающим повышенной механической прочностью.

В передней многорычажной подвеске используются 2 шарнира. Сзади установлены 6 элементов на сторону (попарно в продольной и поперечной тяге и в элементе, регулирующем угол установки колеса).

Полиуретановые блоки

Полиуретан получше переносит ударные и изгибающие нагрузки, а повышенная жесткость материала повышает устойчивость и управляемость автомобиля. Дополнительным преимуществом является химическая инертность полиуретана, который не разрушается нефтепродуктами и дорожными реагентами.

Недостатком шарниров является попадание грязи, вызывающей появление скрипов, в зазор между эластичным кольцом и стальными элементами. Посторонние шумы временно устраняются несколькими каплями масла, нанесенного под стальные кольца сайлентблока.

Резиновые сайлентблоки

Резиновые эластичные элементы отличаются сниженным ресурсом, но за счет эластичности материала детали проще смонтировать в монтажные отверстия (касается горизонтальных шарниров). Преимуществом изделий является цена и наличие на рынке как оригинальных деталей от компании Toyota, так и аналогов. Спереди используются вертикальные шарниры («таблетки») с каталожными кодами 4865587401 (оригинал Toyota) или 4865587401 от Daihatsu.

Оригинальных горизонтальных шарниров от Toyota на рынке запчастей нет, допускается использование замены от Masuma (артикул RU379).

При ремонте задней подвески следует учитывать, в каком рычаге разрушился шарнир:

В продольной штанге используются детали 4872503010 (в цапфе) и 4872503010 (в тяге).
В поперечном элементе используются шарниры 4872532150 (в цапфе) и 487252T0E0 (в штанге).
В развальной тяге смонтированы 4872532150 (в цапфе) и 487252T0E0 в головке штанги.

Как демонтировать рычаги подвески на Камри

Замена сайлентблоков на новые, возможна только после демонтажа рычага. Для этого нужна яма или подъемник.

Не рекомендуется осуществлять демонтаж на поддомкраченом автомобиле — это может быть опасно.

Последовательность действий для демонтажа рычагов:

Необходимо ослабить гайки нижней подушки двигателя.
После этого открутить гайки передней подушки.
Открутить верхнюю правую подушку двигателя и домкратом приподнять двигатель.
Удалить боковые болты подушек двигателя.
Открутить гайки сайлентблоков продольных, их еще называют «конфета».
Открутить от рычага и удалить шаровую опору.
Головкой с удлинителем открутить крепление круглого сайлентблока. При необходимости можно использовать трубу, как удлинитель.
Демонтировать рычаги.

После удаления старых и установки новых сайлентблоков, рычаги возвращаются на свое место, соблюдая обратную последовательность действий. Замена сайлентблоков рычагов задней подвески осуществляется проще — достаточно только открутить в местах крепления болты или гайки.

Подготовка автомобиля к процедуре замены

Перед началом ремонтных работ необходимо приобрести запасные части (шарниры и крепежные элементы, старые болты и гайки использовать повторно не рекомендуется). Демонтаж шарниров осуществляется на снятых элементах подвески, разборка выполняется в гаражном боксе или на подъемнике. Для снятия сайлентблоков потребуется молоток и гидравлический пресс, для снижения усилия допускается локальный прогрев монтажного гнезда газовой горелкой.

Подготовка

Подготовительные работы для демонтажа сайлентблоков в передних рычагах

Во время демонтажа необходимо запоминать или метить детали, чтобы правильно поставить другие элементы. Неправильный монтаж может существенно сократить срок эксплуатации новой детали.

Рекомендуется производить замену рычагов или сайлентблоков парами.

Изношенные продольные сайлентблоки рычага вытащить не составит труда, а если они находятся в относительно неплохом состоянии, выбить их будет достаточно сложно. Для облегчения процесса удаления необходимо обработать сайлентблоки «WD-40» и подождать некоторое время. После этого нужно закрепить рычаги в тиски и несколькими сильными ударами выбить их из посадочного места.
