Как снять крышку багажника ваз 2109
Снятие крышки багажника ваз 2109 производят для выполнения различного кузовного ремонта, при котором ее наличие либо будет мешать или же работы будут производится непосредственно на крышке. Для снятия крышки необходимо:
Снимите декоративную обивку с внутренней стороны. Для этого открутите саморезы ее крепления или отщелкните защелки, в зависимости от того какой метод у вас используется.
Отсоедините питающие провода подсветки госномера и выньте жгут из внутренней полости.
Далее необходимо отсоединить упоры, для этого придерживайте крышку багажника и открутите их.
Отверните болты крепления крышки к петлям и снимите ее с автомобиля.
Установку крышки произведите в порядке обратном снятию.
Снятие замка крышки багажника производится путем откручивания двух гаек его крепления, под левой гайкой будут расположены два провода массы, при установке незабудьте их поставить. Сняв замок, проделайте необходимый ремонт или замените его на новый и установите обратно. Регулировку произведите тогда, когда крышка будет установлена на автомобиль и будут отрегулированы зазоры между крышкой и задними крыльями. Регулировка замка осуществляется за счет регулировки положения фиксатора.
Если крышка багажника закрывается с большим трудом, при закрытие она бьется о фиксатор. В этом случае необходимо открутить болты крепления фиксатора и сместить его в нужную сторону. Добейтесь оптимального положения, при котором защелка замка будет без труда и заеданий закрываться.
Если крышка закрывается нормально и без заеданий, но имеет вертикальный люфт, в этом случае необходимо регулировать фиксатор по высоте. Для этого необходимо подкладывать под него специальные подходящие по форме прокладки и добиваться такого положения, при котором крышка будет плотно закрыта.
На этом ремонтные работы с крышкой багажника ваз 2108 завершены. Установите все детали в порядке обратном снятию.
Снятие и замена двери багажника Ваз-2109
Снимаем обивку двери, отсоединяем электроразъемы всех потребителей, расположенных на двери.
Пометив провода, вынимаем их из колодки.
Вынимаем жгут проводов.
Отсоединяем газонаполненные упоры Помощник придерживает дверь задка. Отгибаем задний край обивки крыши
Головкой «на 10» отворачиваем гайку…
…и снимаем «минусовой» провод.
Головкой «на 10» отворачиваем по две гайки крепления каждой петли двери задка…
…и снимаем дверь задка.
Снимаем прокладку петли.
Головкой «на 10» отворачиваем два болта крепления петли.
Снимаем петлю двери и прокладку.
Замена багажника на ВАЗ 2108, ВАЗ 2109
Добро пожаловать!
Решили поменять багажник на новый? Если да, то в таком случае мы сегодня с вами подробно разберём инструкцию с прикреплёнными к ней картинками по замене багажника на автомобилях «Самарского» семейства, но исключением является автомобиль «ВАЗ 21099».
Примечание!
Для замены багажника вам понадобится: вороток с накидной головкой (Вместо воротка можно так же использовать удлинитель с накидной головкой), а так же понадобится плоская отвертка и небольшой набор гаечных ключей!
Краткое содержание:
Как заменить багажник, она же крышка багажника, она же дверь задка на ВАЗ 2108-ВАЗ 2109?
Подготовка к замене:
Примечание!
Прежде чем приступить к работе, снимите оба газонаполненных упора. Оба газонаполненных упора снимаются аналогично, поэтому пример снятия будет показан лишь на одном из них!
1) В начале возьмите палку подходящего диаметра и подоприте ей дверь багажника.
2) Теперь при помощи отвертки подденьте верхнее крепление газонаполненного упора.
Примечание!
После поддевания отсоедините верхнюю часть упора от кронштейна!
3) Когда верхняя часть будет отсоединена, отсоедините нижнюю часть газонаполненного упора и после чего снимите его.
4) И в завершение выверните кронштейн крепления упора.
5) А после выворачивания извлеките его из крышки задка.
Примечание!
После снятия проверьте состояние кронштейна, деформированный замените на новый!
Замена багажника:
Примечание!
Операцию по замене двери багажника во избежание травм, лучше всего производите с помощником!
1) Сперва при помощи отвертки подденьте десять пистонов крепления обшивки двери задка.
Примечание!
После отсоединения снимите обшивку!
2) Далее разъедините абсолютно все колодки проводов, которые будут мешать снятию крышки багажника.
3) После разъединения отсоедините все колодки от проводов.
Примечание!
Чтобы при установке не путать какая колодка на какой провод идёт, их рекомендуется помечать фломастером!

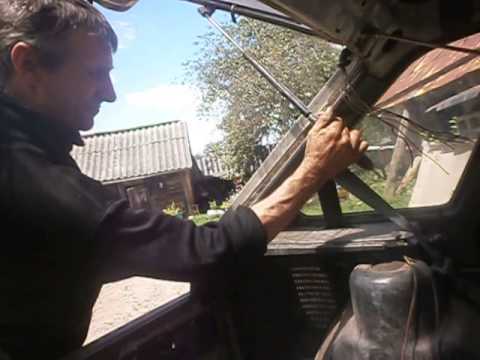

4) И после чего извлеките провода из двери багажника.
5) Затем извлеките несколько пистонов крепящий край задней части обшивки потолка, и после чего немного отогните её чтобы она не мешала снятию багажника. (Как извлечь пистоны и отсоединить обшивку, см. в статье: «Замена обшивки потолка», пункты «1-4»)
6) После чего при помощи удлинителя с накидной головкой, отверните гайку крепления клемы.
Примечание!
Под этой гайкой должна располагаться клема, которую необходимо будет снять!
7) Следом с каждой стороны отверните по две гайки крепящих петли крышки багажника.
8) И в завершение снимите дверь багажника с автомобиля.
Замена петель багажника:
1) Сперва снимите с обоих петель по прокладки.
2) Далее отверните удлинителем с накидной головкой, с каждой стороны отверните по два болта которые крепят петли на двери задка.
3) И в завершение снимите петли и установленные под ними прокладки.
Установка:
Установка всех деталей, а к ним относятся: петли багажника, сама крышки задка и газонаполнительные упоры, производится в обратном порядке снятию.
Важно!
Прежде чем начать работу, желательно скинуть «минусовую» клему с аккумулятора, для того чтобы не возникло проблемы с электроникой! (Как скинуть клему, читайте инструкцию в статье: «Замена аккумулятора», пункт «1»)
Как легко снять крышку багажника ВАЗ 2109 пошагово
Здравствуйте! В роли опытного автомеханика и специалиста по автомобилям я рад помочь вам разобраться с тем, как снять крышку багажника ВАЗ 2109. В этой статье я подробно расскажу вам все необходимые шаги, чтобы сделать процесс максимально простым и безопасным.
Шаг 1: Подготовка к демонтажу
Перед тем как начать процесс снятия крышки багажника, рекомендуется выполнить следующие предварительные шаги:
- Убедитесь, что автомобиль находится на ровной поверхности и снят с ручного тормоза.
- Откройте задние двери автомобиля.
- Если на багажной полке установлены какие-либо предметы, удалите их, чтобы не повредить их при снятии крышки багажника.
Шаг 2: Снятие крышки багажника
Продолжим с самим процессом снятия крышки багажника. Вот несколько простых шагов:
- Откройте крышку багажника и установите опоры, чтобы она не закрылась случайно при демонтаже. Опоры можно найти в комплекте с автомобилем или приобрести отдельно.
- На задней стенке крышки багажника расположены две петли. Отверните винты или болты, которыми они закреплены к кузову автомобиля.
- Осторожно отсоедините тросик слаботочного обогрева заднего стекла, если таковой установлен. Для этого потяните за переключатель тросика или отпустите соединительную защелку.
- Аккуратно отсоедините разъемы от подсветки номерного знака, которая расположена на задней стенке крышки багажника.
Шаг 3: Установка крышки багажника
После того, как вы сняли крышку багажника, важно правильно установить ее обратно. Вот несколько шагов для этого:
- Согласованно поставьте крышку багажника на место, прижимая ее к кузову автомобиля.
- Подключите разъемы подсветки номерного знака и слаботочного обогрева заднего стекла, если такие имеются.
- Закрепите петли к кузову автомобиля с помощью винтов или болтов.
- Удалите опоры и проверьте, закрывается ли крышка багажника надежно и плотно.
Поздравляю! Вы успешно сняли и установили крышку багажника ВАЗ 2109. Следуя этим простым шагам, вы сможете провести процесс без проблем и эффективно. Не забывайте об основных мероприятиях предосторожности и будьте осторожны при работе с автомобилем.
Если у вас возникли трудности или вам нужна дополнительная помощь, всегда лучше обратиться к профессионалам. Надеюсь, эта статья была полезной для вас. Удачи и безопасных поездок!
Снятие и замена двери багажника Ваз-2109
(Last Updated On: 26.09.2014)
Снятие двери задка
Снимаем обивку двери, отсоединяем электроразъемы всех потребителей, расположенных на двери.
Пометив провода, вынимаем их из колодки.
Вынимаем жгут проводов.
Отсоединяем газонаполненные упоры Помощник придерживает дверь задка. Отгибаем задний край обивки крыши
Головкой «на 10» отворачиваем гайку…
…и снимаем «минусовой» провод.
Головкой «на 10» отворачиваем по две гайки крепления каждой петли двери задка…
…и снимаем дверь задка.
Снимаем прокладку петли.
Головкой «на 10» отворачиваем два болта крепления петли.
Снимаем петлю двери и прокладку.
Снятие и установка двери задка
ПОЛЕЗНЫЙ СОВЕТ
Крышка багажника на автомобиле ваз 2108 и ваз 2109 довольно тяжела и громоздка, поэтому рекомендуется снимать и устанавливать крышку багажника вдвоем с помощником.
1. Снимите обивку крышки багажника (Замена замка двери задка).
2. Отсоедините разъем с проводами стеклоочистителя от разъема жгута и выньте провода из разъема. Для этого отожмите тонкой отверткой выступы на наконечниках проводов, предварительно промаркировав провода.
3. Придерживая крышку багажника, отверните шаровые пальцы упоров.
4. Отверните по два болта крепления крышки багажника к петлям и снимите крышку багажника; выньте из нее жгут проводов.
5. Установите на автомобиль ваз 2108 и ваз 2109 крышку багажника в порядке, обратном снятию.
