Как снять заднюю полку на рено симбол 2
Всем доброго времени суток
Ребят, на моем символ-ауентик сзади динамиков нету, но в полке места под 13см. хочется 6х9 поставить, а они же не влезут! вот как тут быть? видимо придётся вырезать дырки болгаркой?
я об этом думал
можно при помощи электро лобзика и фенеры изготовить проставки
а колонки закрепить не сверху(из салона) а снизу (из багажника) полки
__________________
. из конопли делают канаты, тросы, мешки, веревки, много веревок. таких длинных-длинных чудестных веревок. таких смешных и таких длинных веревочных веревок, веревкинских таких веревкинских веревок веревковатого вида.
Да, это видимо лучший вариант! тем более что войлок (который на полке) не нужно будет резать.
И такой еще пунктик. главная загвоздка.
у меня магнитола сонька cdx-f5500x, нету специальных ключей для вынимания. как же ее достать?
Да, это видимо лучший вариант! тем более что войлок (который на полке) не нужно будет резать.
И такой еще пунктик. главная загвоздка.
у меня магнитола сонька cdx-f5500x, нету специальных ключей для вынимания. как же ее достать?
войлок резать надо иначе звук будет как из жо,ы
как вынуть незнаю
__________________
. из конопли делают канаты, тросы, мешки, веревки, много веревок. таких длинных-длинных чудестных веревок. таких смешных и таких длинных веревочных веревок, веревкинских таких веревкинских веревок веревковатого вида.
я об этом думал
можно при помощи электро лобзика и фенеры изготовить проставки
а колонки закрепить не сверху(из салона) а снизу (из багажника) полки
так больно низко в багажник будут провисать динамики.
Вот хочу изловчиться 20″-ую 3-х полоску (круглую) поставить взад. Сверху на проставки.
Такая же беда.
Думаю сделать кольца из толстой фанеры и обтянуть (типа карпетом), т.е. сделать что-то типа мини-подиумов.
плюсы — жёсткое крепление динамика (уж очень хитро сделано железо под 13, другой размер будет болтаться), усиление полки в месте крепления динамика (чтоб она не играла), больше вариантов с резкой полки (под прикрытием подиума)
И такой еще пунктик. главная загвоздка.
у меня магнитола сонька cdx-f5500x, нету специальных ключей для вынимания. как же ее достать?
[/quote]
Я заехал в эльдорадо, говорю дайте мне (или продайте) съемники для магнитолы. Они припухли и бесплатно дали попользоваться ими. А засранцы в салонах хотят 500 руб за замену магнитолы
можно поставить два подиума под колонки 6*9 при этом проложить две фанеры по 1.5 см. одну фанеру под обшивку родной «полки» другую фанеру наверх прикрутить подиумы вырезать дырки в фанере, заделать дырки в железе «шумкой» и в конце обътенуть все акус. метериалом в цвет салона \ можно ещё туда бувер воткнуть по центру \
Тоже столкнулся с проблемой снятия магнитолы (Алпайн) шла при покупке и ключи не дали.
В магах тоже не было
В итоге взял две большие скрепки изгнул продел в шелочки и опа- магнитола выскочила

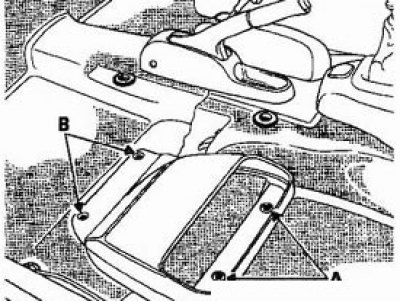

Снятие 1. Передвиньте сидение переднего пассажира вперед до упора. Отверните болты (А) крепления крышки багажного отделения.
2. Передвиньте сидение переднего пассажира назад до упора. Отверните бопты (В) крепления крышки багажного отделения.

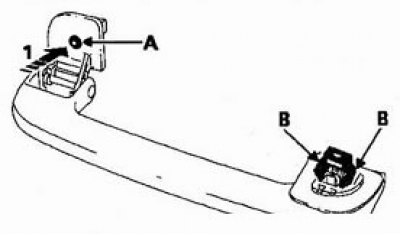

БОКОВАЯ ПОТОЛОЧНАЯ РУКОЯТКА
Снятие 1. Отверните болты (А), не вынимайте болты из корпуса.
2. Протопкните бопт по стрепке (1) для отсоединения фиксаторов (В), снимите рукоятку.

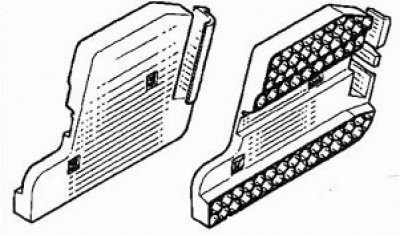

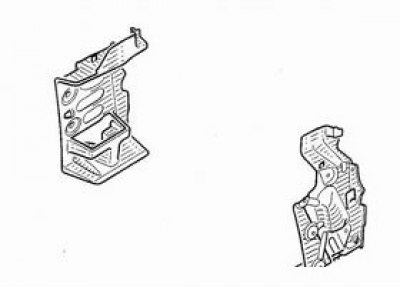

ПОГЛОТИТЕЛЬ ЭНЕРГИИ СТОЛКНОВЕНИЯ (ПЕРЕДНЯЯ ДВЕРЬ)
Снятие

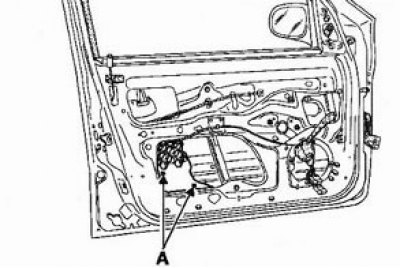

1. Снимите накладную панель передней двери

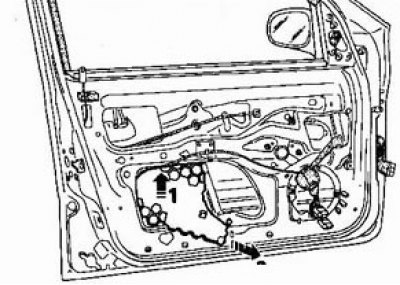

2. Маленькой отверткой отстегните клипсы (А) крепления поглотителя энергии.
3. Приподнимите поглотитель энергии (1) и выньте его через проем панели дери по стрелке (2).
А. Переднее сидение
1. Снимите переднее сидение.
2. Отверните крепеж верхней и нижней опор ремня безопасности.
3. Снимите накладку средней стойки в направлении стрелки (1).
4. Частично снимите накладку порога передней двери у ремня (стрелки 3 и 4).
5. Отверните болт (А) опоры инерционной катушки.
6. Извлеките лапку (В) кронштейна инерционной катушки из-под внутренней панели центральной стойки.

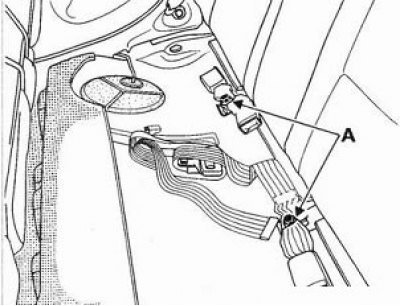

В. Заднее сидение
1. Снимите подушку и спинку заднего сиденья.
2. Снимите отделку задней полки.
3. Отверните болты крепления ремня и снимите ремень и катушку.

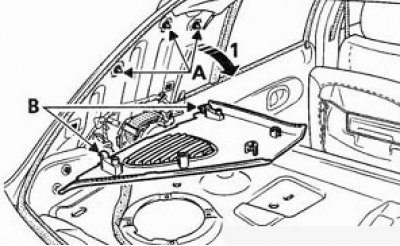

ОТДЕЛКА ЗАДНЕЙ СТОЙКИ
Отсоедините провода обогревателя стекпа.
Осторожно потяните отделку за верхнюю часть (1).
Снимите держатели (А).
Приподнимите отделку, чтобы освободить ее от направляющих (В).
ОТДЕЛКА КОЛЕСНОЙ АРКИ
Снимите:
— елочный фиксатор (А).
— крепежный болт (В).

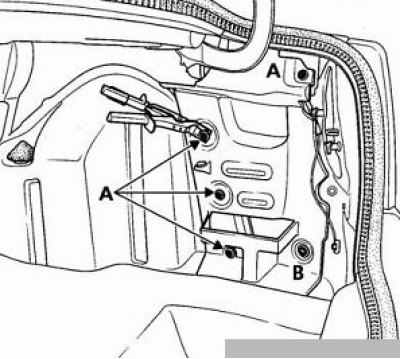

ОТДЕЛКА ЗАДНЕГО КРЫЛА
Снимите:
— четыре держателя (А), с помощью щипцов для снятия держателей обивок и отделок,
— держатель (В), с помощью плоской отвертки.

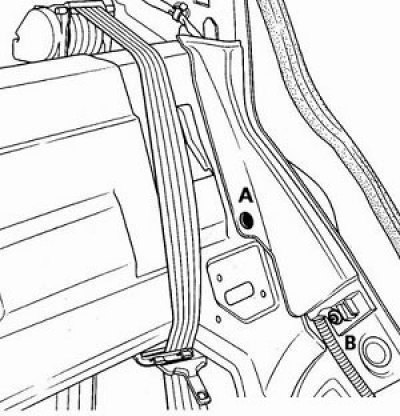

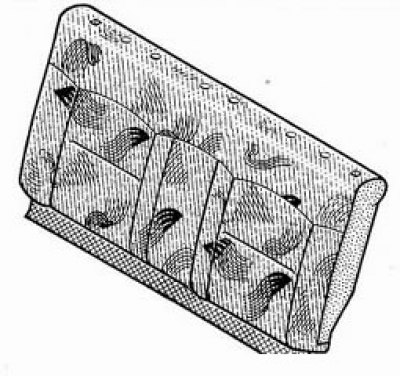

СПИНКА ЗАДНЕГО СИДЕНЬЯ
Снимите два болта крепления спинки сиденья (А).

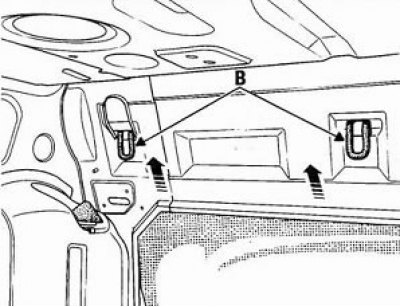

Переместите спинку сиденья вверх, чтобы освободить её от направпяющих (В).
ремонт и эксплуатация
Снятие
1. Установите автомобиль на подъемник.
2. Снимите задние колеса.
3. Нажмите на педаль тормоза и зафиксируйте ее в этом положении.
4. Отсоедините от колесных цилиндров тормозные трубки.
5. Отсоедините от балки задней оси тягу компенсатора тормозных сил.
6. В салоне: ослабьте гайку регулировки троса стояночного тормоза.
7. Под автомобилем: снимите два тепловых экрана и отсоедините от кузова два троса (А) стояночного тормоза.
8. Отверните гайки крепления рычагов подвески (В) не снимая шпилек.
9. Подведите под балки оси гидравлический домкрат.
10. Отверните болт крепления нижней опоры одного амортизатора.
Примечание: Для облегчения снятия болта приподнимите балку оси с помощью рычага.
11. Снимите пружину подвески.
Примечание: Перед снятием болта опоры второго амортизатора два человека
должны удерживать балку оси на месте: после снятия болта ось имеет неустойчивую опору.
12. Отверните шесть гаек крепления опоры балки к кузову.
13. Осторожно опустите ось в сборе.
Установка
1. Подведите ось в сборе под места крепления к кузову. Проверьте направление пальца (А) опоры оси:
палец должен быть направлен вверх.
2. Наклоняя балку оси, установите пружины подвески и болты нижней опоры амортизаторов (работу
проводят два человека).
3. Далее установка проводится в порядке, обратном снятию.
Итак решение об установке на штатные места на задней полке 13см динамиков по причине выхода из строя одного из них немного изменились. Как говорится чем больше тем лучше, не всегда конечно 😉 Первым делом конечно же пришлось снять саму полку, которая крепится на 4 клипсах — три за задней седушкой и одна под плафоном заднего доп стопа, для беглого осмотра ситуации. Да посадочные места уже были малость разворочены предыдущим владельцем для возможности впихнуть хоть как-то нестандартные 16*9см динамики.
Смотрится конечно же не очень, но что поделать, будем иметь дело с тем что имеем. Далее пошла собственно примерка и первое подключение приобретенных 16см динамиков от компании Mystery. Почему именно они? Довольно таки в меру бюджетные, но несмотря на это с множеством позитивных отзывов. Да и понравился не в последнюю очередь простой классический дизайн самих сетчатых металлических гриллей вместе с ярким желтым акцентом мембраны НЧ динамика. Ну реально просто хочется добавить в интерьер Симбола жизни и красок, о чем будет еще следующий пост 😉
Так как динамики понятное дело не ставились нормально на посадочные места пришлось все разворотить еще более, а также дозаказать деревянные обтянутые эко кожей подиумы для поднятия уровня установки самих динамиков. Дополнительно между полкой и подиумами простелил небольшой 3мм слой вибры. Не знаю нужно ли было это делать или нет, но таким образом она сгладила все неровности самой полки в месте контакта с подиумами. Наметил места для отверстий и прикрутил подиумы саморезами снизу из багажника.
Снятие 1. Передвиньте сидение переднего пассажира вперед до упора. Отверните болты (А) крепления крышки багажного отделения.
2. Передвиньте сидение переднего пассажира назад до упора. Отверните бопты (В) крепления крышки багажного отделения.
БОКОВАЯ ПОТОЛОЧНАЯ РУКОЯТКА
Снятие 1. Отверните болты (А), не вынимайте болты из корпуса.
2. Протопкните бопт по стрепке (1) для отсоединения фиксаторов (В), снимите рукоятку.
ПОГЛОТИТЕЛЬ ЭНЕРГИИ СТОЛКНОВЕНИЯ (ПЕРЕДНЯЯ ДВЕРЬ)
Снятие
1. Снимите накладную панель передней двери
2. Маленькой отверткой отстегните клипсы (А) крепления поглотителя энергии.
3. Приподнимите поглотитель энергии (1) и выньте его через проем панели дери по стрелке (2).
А. Переднее сидение
1. Снимите переднее сидение.
2. Отверните крепеж верхней и нижней опор ремня безопасности.
3. Снимите накладку средней стойки в направлении стрелки (1).
4. Частично снимите накладку порога передней двери у ремня (стрелки 3 и 4).
5. Отверните болт (А) опоры инерционной катушки.
6. Извлеките лапку (В) кронштейна инерционной катушки из-под внутренней панели центральной стойки.
В. Заднее сидение
1. Снимите подушку и спинку заднего сиденья.
2. Снимите отделку задней полки.
3. Отверните болты крепления ремня и снимите ремень и катушку.
ОТДЕЛКА ЗАДНЕЙ СТОЙКИ
Отсоедините провода обогревателя стекпа.
Осторожно потяните отделку за верхнюю часть (1).
Снимите держатели (А).
Приподнимите отделку, чтобы освободить ее от направляющих (В).
ОТДЕЛКА КОЛЕСНОЙ АРКИ
Снимите:
— елочный фиксатор (А).
— крепежный болт (В).
ОТДЕЛКА ЗАДНЕГО КРЫЛА
Снимите:
— четыре держателя (А), с помощью щипцов для снятия держателей обивок и отделок,
— держатель (В), с помощью плоской отвертки.
СПИНКА ЗАДНЕГО СИДЕНЬЯ
Снимите два болта крепления спинки сиденья (А).
Переместите спинку сиденья вверх, чтобы освободить её от направпяющих (В).
Детали салона и интерьера — снятие и установка
1. Передвиньте сидение переднего пассажира вперед до упора. Отверните болты (А) крепления крышки багажного отделения.
2. Передвиньте сидение переднего пассажира назад до упора. Отверните бопты (В) крепления крышки багажного отделения.
Боковая потолочная рукоятка
1. Отверните болты (А), не вынимайте болты из корпуса.
2. Протопкните бопт по стрепке (1) для отсоединения фиксаторов (В), снимите рукоятку.
Поглотитель энергии столкновения (передняя дверь)
1. Снимите накладную панель передней двери
2. Маленькой отверткой отстегните клипсы (А) крепления поглотителя энергии.
3. Приподнимите поглотитель энергии (1) и выньте его через проем панели дери по стрелке (2).

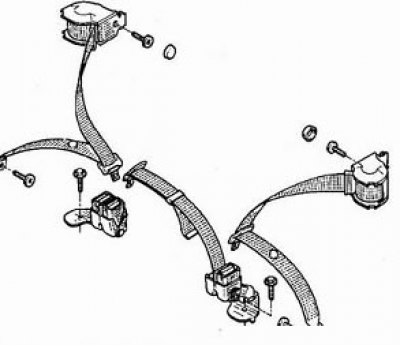

Ремни безопасности
А. Переднее сидение
1. Снимите переднее сидение.
2. Отверните крепеж верхней и нижней опор ремня безопасности.
3. Снимите накладку средней стойки в направлении стрелки (1).
4. Частично снимите накладку порога передней двери у ремня (стрелки 3 и 4).
5. Отверните болт (А) опоры инерционной катушки.
6. Извлеките лапку (В) кронштейна инерционной катушки из-под внутренней панели центральной стойки.
В. Заднее сидение
1. Снимите подушку и спинку заднего сиденья.
2. Снимите отделку задней полки.
3. Отверните болты крепления ремня и снимите ремень и катушку.
Отделка задней стойки
Отсоедините провода обогревателя стекла.
Осторожно потяните отделку за верхнюю часть (1).
Снимите держатели (А).
Приподнимите отделку, чтобы освободить ее от направляющих (В).
Отделка колесной арки
- елочный фиксатор (А).
- крепежный болт (В).
Отделка заднего крыла
- четыре держателя (А), с помощью щипцов для снятия держателей обивок и отделок,
- держатель (В), с помощью плоской отвертки.
Спинка заднего сиденья
Снимите два болта крепления спинки сиденья (А).
Переместите спинку сиденья вверх, чтобы освободить её от направляющих (В).
Задняя полка и фильтр.
Приветствую всех !
Стала брякать задняя полка, причем на кочках довольно сильно, решил разобрать посмотреть, исправить и за одно зашумить.
Отщелкнул четыре пистона (красные стрелки), кожух третьего ремня безопасности держится на двух пистонах (желтые стрелки) отщелкиваются вверх и потом снимается вперед.
Снял полку и обнаружил причину стука, усилитель из ДСП )) почти оторвался и на кочках брякал (( Приклеил всё обратно на Момент.
Кстати когда снял полку был приятно удивлен ))) Под полкой лежали три новых заглушки с багажника, видно на заводе при сборке что то перепутали или просто бонусом положили ))
Дальше проклеил все шумкой, ушло два листа и анти скрипом.
Всё собрал, теперь тишина и покой ))
Так же поменял воздушный фильтр, оригинальный брать меня зеленая рептилия душила, взял Good Will AG710 и всего за 180 руб ))
Оригинал и справа аналог в три раза дешевле ))
Кстати шурупы которыми крепится крышка фильтра у меня с пропилами под плоскую отвертку, звездочкой их вкручивать не удобно легко грани можно сорвать.
Как снять заднюю полку рено симбол
Приветствую всех !
Стала брякать задняя полка, причем на кочках довольно сильно, решил разобрать посмотреть, исправить и за одно зашумить.
Отщелкнул четыре пистона (красные стрелки), кожух третьего ремня безопасности держится на двух пистонах (желтые стрелки) отщелкиваются вверх и потом снимается вперед.
Снял полку и обнаружил причину стука, усилитель из ДСП )) почти оторвался и на кочках брякал (( Приклеил всё обратно на Момент.
Кстати когда снял полку был приятно удивлен ))) Под полкой лежали три новых заглушки с багажника, видно на заводе при сборке что то перепутали или просто бонусом положили ))
Дальше проклеил все шумкой, ушло два листа и анти скрипом.
Всё собрал, теперь тишина и покой ))
Так же поменял воздушный фильтр, оригинальный брать меня зеленая рептилия душила, взял Good Will AG710 и всего за 180 руб ))
Кстати шурупы которыми крепится крышка фильтра у меня с пропилами под плоскую отвертку, звездочкой их вкручивать не удобно легко грани можно сорвать.
Детали салона и интерьера
Снятие 1. Передвиньте сидение переднего пассажира вперед до упора. Отверните болты (А) крепления крышки багажного отделения.
2. Передвиньте сидение переднего пассажира назад до упора. Отверните бопты (В) крепления крышки багажного отделения.
БОКОВАЯ ПОТОЛОЧНАЯ РУКОЯТКА
Снятие 1. Отверните болты (А), не вынимайте болты из корпуса.
2. Протопкните бопт по стрепке (1) для отсоединения фиксаторов (В), снимите рукоятку.
ПОГЛОТИТЕЛЬ ЭНЕРГИИ СТОЛКНОВЕНИЯ (ПЕРЕДНЯЯ ДВЕРЬ)
Снятие
1. Снимите накладную панель передней двери
2. Маленькой отверткой отстегните клипсы (А) крепления поглотителя энергии.
3. Приподнимите поглотитель энергии (1) и выньте его через проем панели дери по стрелке (2).
А. Переднее сидение
1. Снимите переднее сидение.
2. Отверните крепеж верхней и нижней опор ремня безопасности.
3. Снимите накладку средней стойки в направлении стрелки (1).
4. Частично снимите накладку порога передней двери у ремня (стрелки 3 и 4).
5. Отверните болт (А) опоры инерционной катушки.
6. Извлеките лапку (В) кронштейна инерционной катушки из-под внутренней панели центральной стойки.
В. Заднее сидение
1. Снимите подушку и спинку заднего сиденья.
2. Снимите отделку задней полки.
3. Отверните болты крепления ремня и снимите ремень и катушку.
ОТДЕЛКА ЗАДНЕЙ СТОЙКИ
Снятие — установка
Отсоедините провода обогревателя стекпа.
Осторожно потяните отделку за верхнюю часть (1).
Снимите держатели (А).
Приподнимите отделку, чтобы освободить ее от направляющих (В).
ОТДЕЛКА КОЛЕСНОЙ АРКИ
Снятие — установка
Снимите:
— елочный фиксатор (А).
— крепежный болт (В).
ОТДЕЛКА ЗАДНЕГО КРЫЛА
Снятие — установка
Снимите:
— четыре держателя (А), с помощью щипцов для снятия держателей обивок и отделок,
— держатель (В), с помощью плоской отвертки.
СПИНКА ЗАДНЕГО СИДЕНЬЯ
Снимите два болта крепления спинки сиденья (А).
Переместите спинку сиденья вверх, чтобы освободить её от направпяющих (В).
