Как снять зеркало лансер 10

  • автор:

Снятие и замена корпуса водительского зеркала

Всем привет! Так уж получилось, что машина мне досталась не целиком, а с отсутствующим краешком водительского зеркала.
Еще прошлой осенью мне любезно на разборке предоставили данный корпус (не смог найти где его официально можно заказать, почти везде никто не хотел разбирать зеркала для продажи корпуса отдельно)
В итоге все это дело затянулось, т.к. не мог найти мануал по разборке самого зеркала и в итоге пользовался этим мануалом: www.drive2.ru/l/536718080957481686/ — в принципе зеркала почти одинаковые, за исключением пары нюансов c проводами)

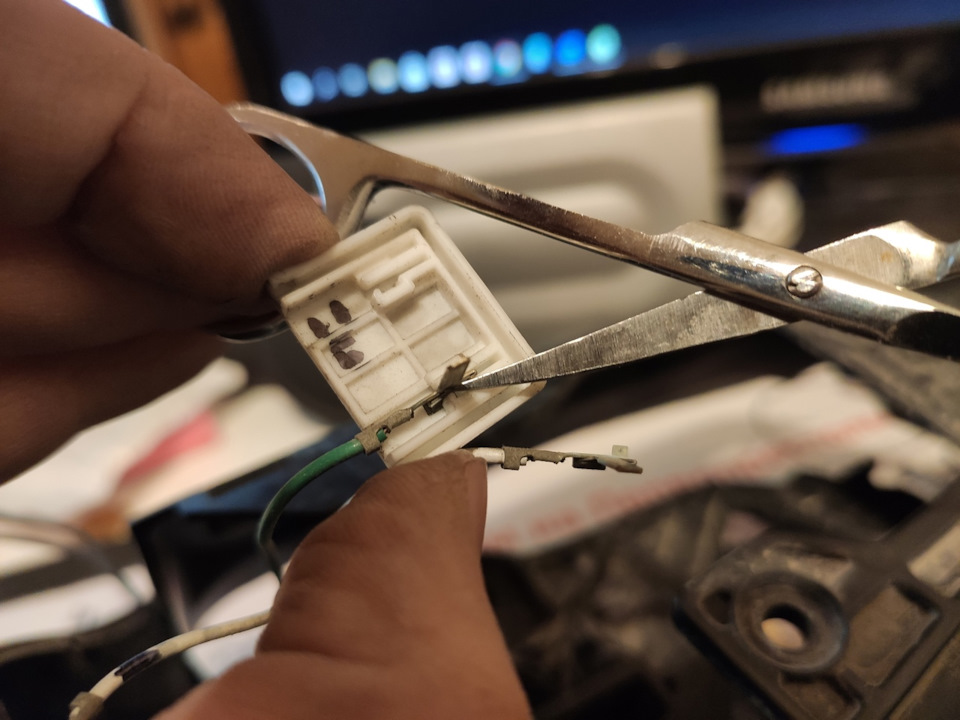

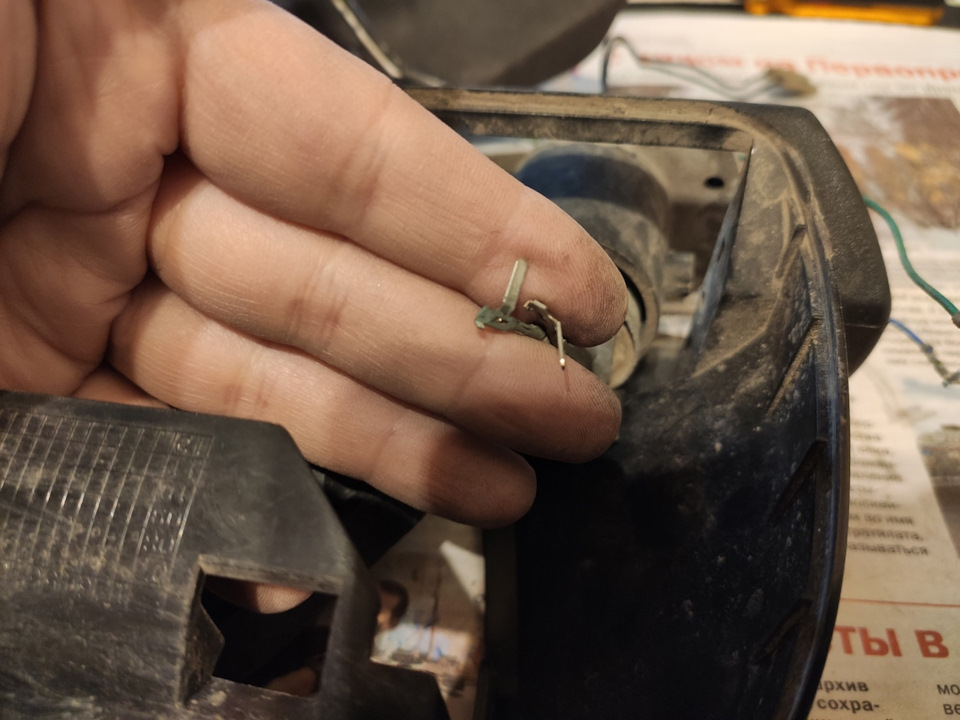

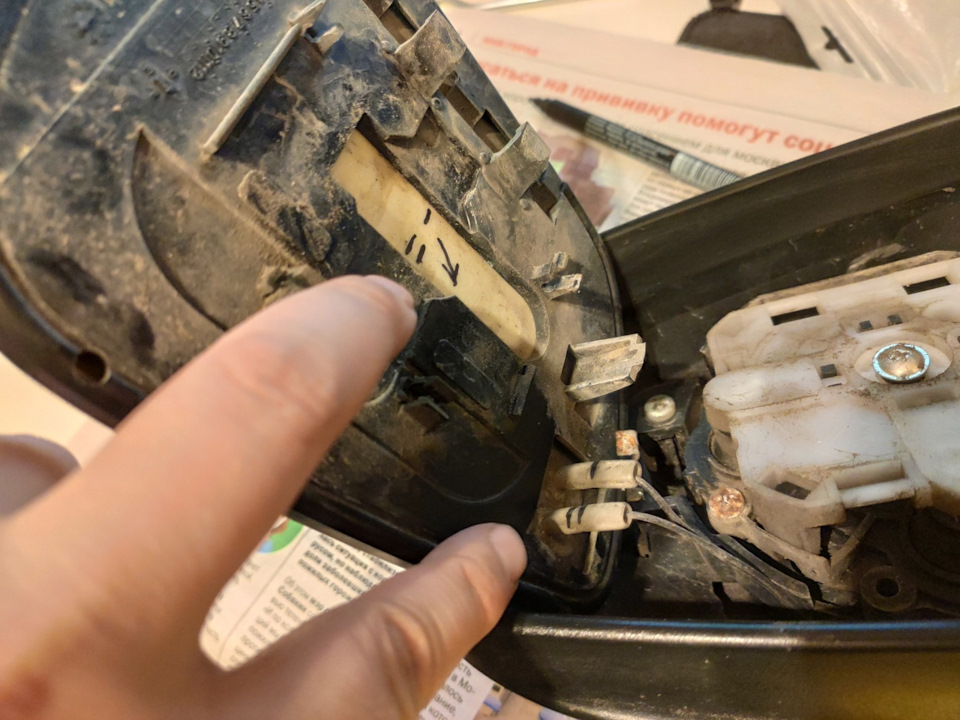

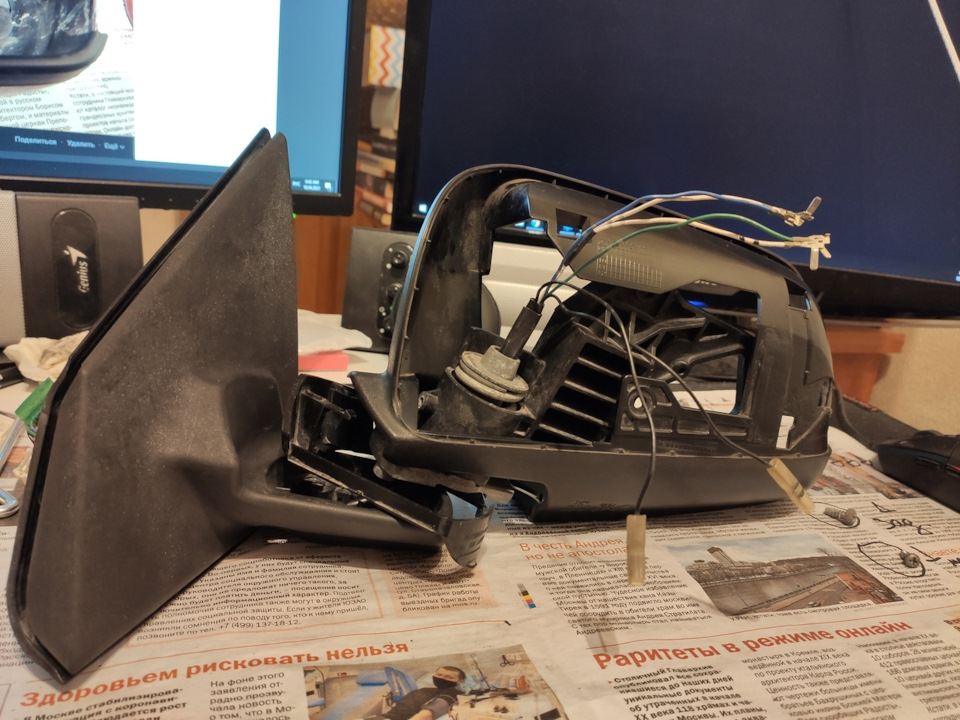

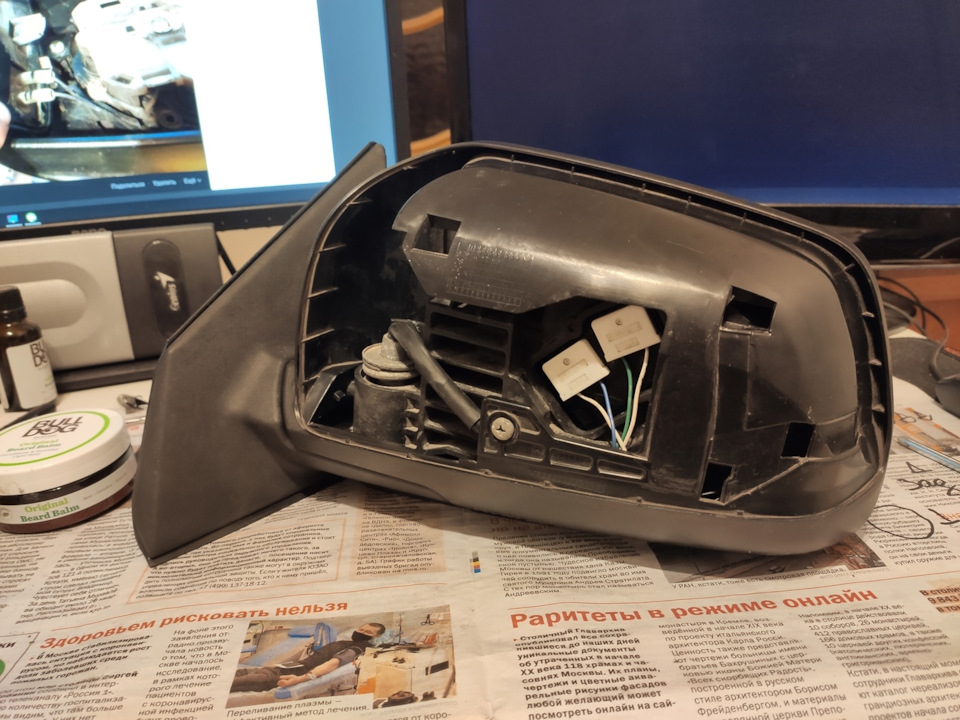

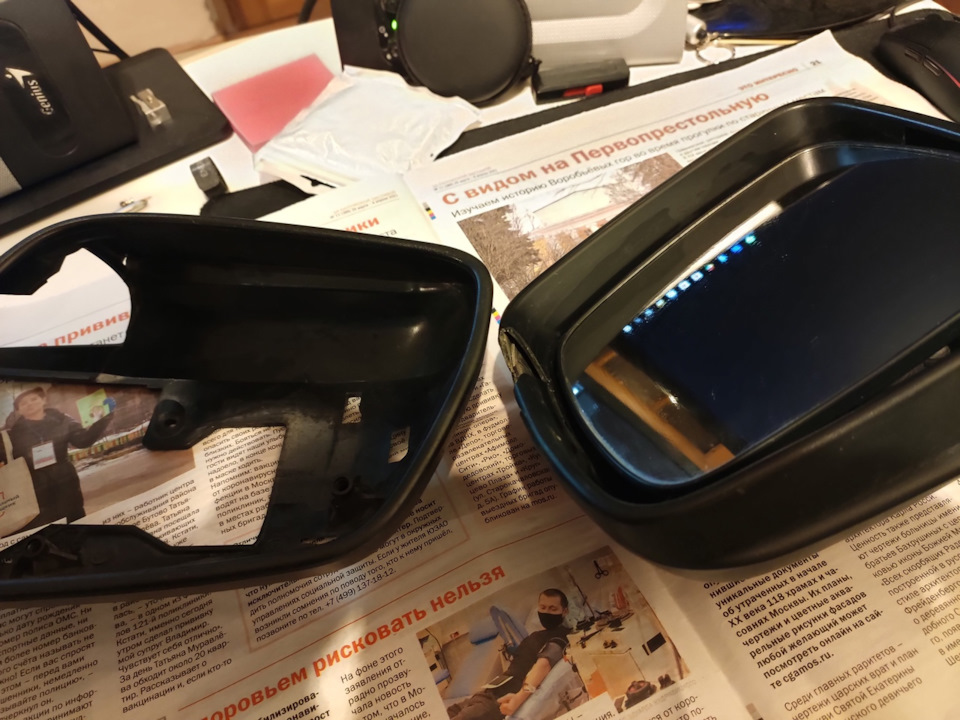

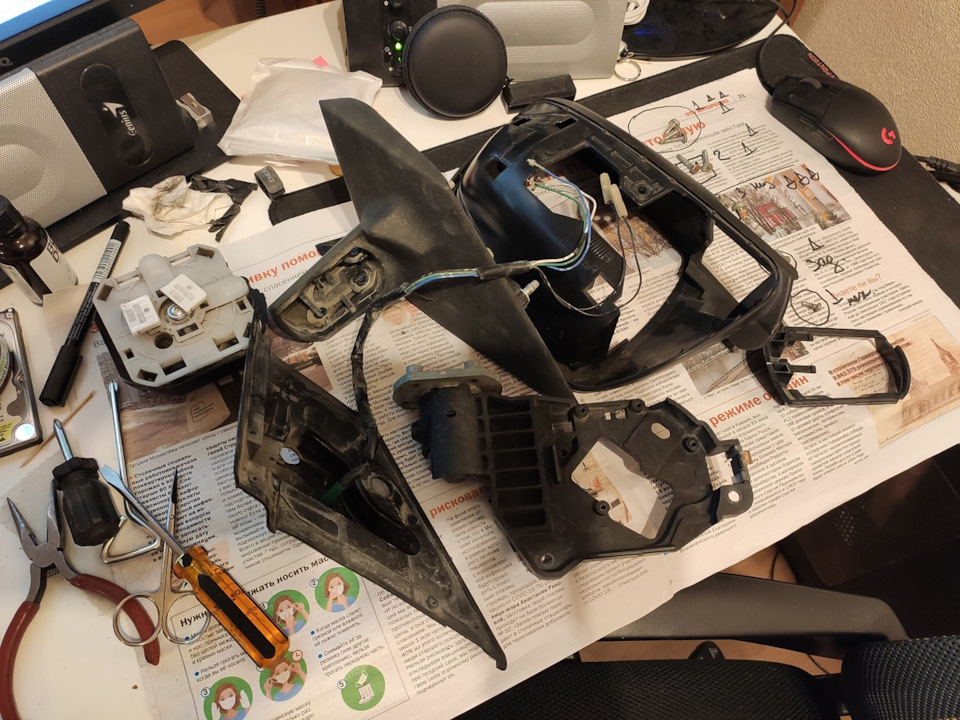

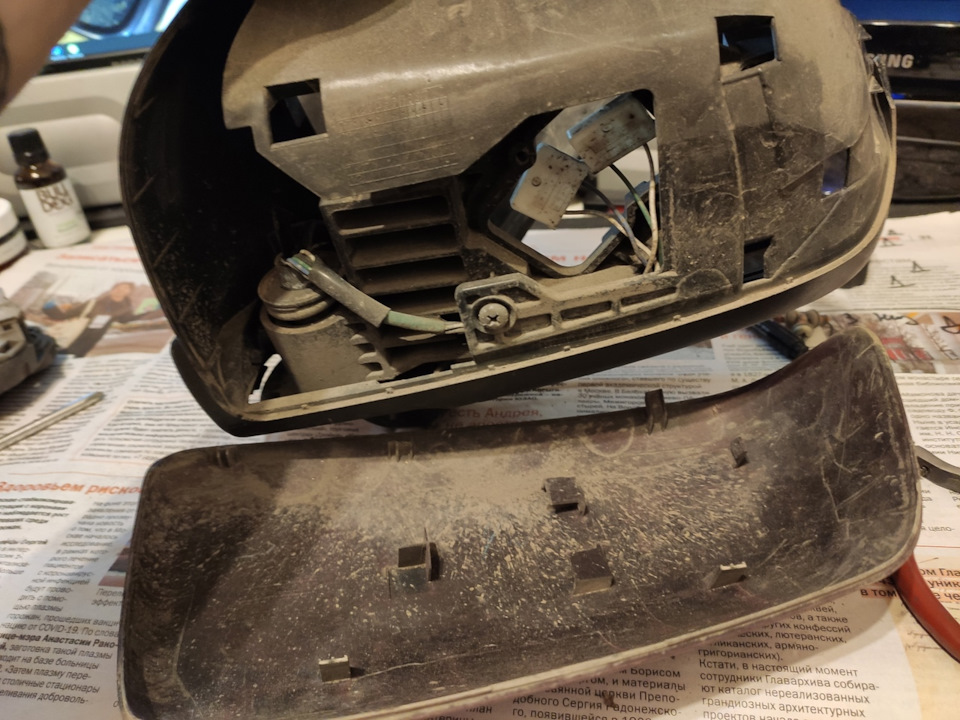

Фото в бортжурнале Mitsubishi Lancer X 1 — справа отчетливо прослеживается сквозное ранение пациента Фото в бортжурнале Mitsubishi Lancer X 2 — аккуратно сдергиваем зеркальный элемент, дабы не повредить контакты обогрева! Не забываем делать пометки. Контакты сдергиваются пинцетом как в статье выше. Фото в бортжурнале Mitsubishi Lancer X 3 — выдавливаем цветную крышку с основы и нам открывается задняя часть с драным кожухом проводки и появившимися фишками моторчика зеркального элемента Фото в бортжурнале Mitsubishi Lancer X 4 — не забываем стянуть заглушку-пыльник с основания зеркала — там прячется винтик, держащий механизм зеркала. Откручиваем все что откручивается, что бы отогнуть моторчик зеркала и удобно вытянуть фишки! Фото в бортжурнале Mitsubishi Lancer X 5 — контакты из фишки вытаскиваются таким способом — подгибается боковой усик и контакт высвобождается. Не забываем ставить пометки! Разбирать эти фишки надо для того, что бы вытянуть проводку из механизма складывания зеркал Фото в бортжурнале Mitsubishi Lancer X 6 — есть нюанс! Что бы контакты моторчика вылезли из механизма складывания, их надо аккуратно погнуть Фото в бортжурнале Mitsubishi Lancer X 7 — все разобрано, проводка вытянута, делее все чистится от грязи и пыли и собирается в обратном порядке с новым корпусом. Не забудьте все сперва прикинуть и что бы пыльник серкала (лежит справа) был правильно развернут)) Фото в бортжурнале Mitsubishi Lancer X 8 — Все собрано, на проводку натянута термоусадка, осталось подключить проводку Фото в бортжурнале Mitsubishi Lancer X 9 — проводка подключена, осталось надеть цветную крышку и можно идти ставить зеркало)

В принципе не сложно, главное все делать аккуратно, ставить пометки на подключение проводки и не спешить.

Снятие и установка наружного зеркала Lancer X

Вам потребуются: ключ «на 11», отвертки с плоским и крестообразным лезвием.

Примечание:

Операции по снятию и установке наружного зеркала показаны на примере зеркала двери водителя. Зеркало с правой стороны снимайте аналогично.

Снятие и установка наружного зеркала Митсубиси Лансер X

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Преодолевая сопротивление пластмассовых держателей.


3. Снимите декоративную заглушку и отсоедините колодку жгута проводов динамика.


4. Разъедините колодку жгута проводов зеркала.


5. Отверните три гайки шпилек крепления зеркала к двери.


6. Снимите наружное зеркало заднего вида Митсубиси Лансер Х.

7. Установите наружное зеркало заднего вида в порядке, обратном снятию.

Источник: Руководство по эксплуатации Mitsubishi Lancer X

Как снять зеркало лансер 10

Замена наружного зеркала заднего вида (водительское)

Был разбит корпус зеркала наружного водительского. Было решено заменить сам корпус, заказать отдельно только корпус не получилось — только зеркало в сборе, за бешеные деньги. Начал искать на разборках, но там тоже, только зеркало в сборе. Поэтому решил взять аналог SAT STMBW59402 (Lancer X), а там посмотреть какое оно из себя и если качество совсем плохо, то перекинуть все составляющие зеркала в новый корпус и всё. Так же под этим артикулом должно было прийти зеркало в сборе без задней крышки, но был удивлен когда оно пришло с ним. А я то уже заказал новую крышку — которая теперь в итоге не пригодилась. Буду её продавать, куда деваться…

Разборку начинаем с того, что открываем дверь))) Затем видим "уголок" который скрывает крепление зеркала. Просто берем и тянем его на себя, она на защелках.

Под "уголком" видим вот такую картину. Сдергиваем штекер и откручиваем 3 гайки.

Снятие и установка внутреннего зеркала Lancer X

Инструменты: отвертка с плоским лезвием.

Полезный совет:

Оберните лезвие отвертки изоляционной лентой, чтобы не повредить стекло при снятии зеркала.

Снятие и установка внутреннего зеркала Митсубиси Лансер X


1. Подденьте отверткой облицовку шарнира зеркала.


2. Отведите ее в сторону.

3. Подденьте пластмассовый фиксатор.

4. Сдвиньте вверх зеркало с пластины его крепления и снимите с автомобиля.
5. Установите зеркало в порядке, обратном снятию.

Источник: Руководство по эксплуатации Mitsubishi Lancer X

Обзор зеркал на Lancer 10

На сегодняшний день в любом специализированном магазине можно найти огромное количество вариантов оригинальных зеркал на Митсубиси Лансер 10. Если вам необходимо поменять данную деталь, то нужно заранее определиться с тем, какая модель вам нужна.

Зеркала

В современных автомобилях mitsubishi lancer x устанавливается правое зеркало панорамного или обзорного типа, а левое боковое зеркало – асферического типа. Подобная форма зеркал заднего вида позволяет получить хороший обзор, но при этом есть один существенный недостаток. Все автомобили и предметы кажутся гораздо дальше, чем они есть на самом деле. Данный факт стоит обязательно учитывать во время маневрирования, чтобы не стать виновником дорожно-транспортного происшествия.

Оригинальные левые зеркала асферического типа состоят из двух разных частей. Ближе к водителю располагается основная выпуклая, а уже за ней устанавливается та часть, которая имеет переменную кривизну. В этом зеркале можно увидеть автомобили, которые едут сзади вашего транспортного средства и сбоку. Между двумя частями левого зеркала находится специальная вертикальная линия, которая отделяет их друг от друга.

Правое зеркало имеет исключительно постоянную кривизну всей поверхности зеркального элемента.

Когда нужно поменять зеркало, то не обязательно искать то, которое было установлено на заводе-производителе автомобиля. Можно приобрести левое зеркало, которое имеет панорманый зеркальный элемент. Стоимость такой детали будет гораздо ниже, чем у оригинального асферического. Стоит учитывать только один нюанс: круг обзора с таким зеркалом уменьшится в несколько раз, поэтому на дороге нужно будет быть очень внимательным.

Оригинальные и неоригинальные зеркала

Оригинальные левые зеркала для Митсубиси имеют разные артикулы, в зависимости от его типа. Например, асферическое зеркало без установленного подогрева имеет артикул 7632A535, а с подогревом — 7632A537. То же самое можно сказать и о правых зеркалах для Лансер 10. Например, MN175014 – это артикул зеркала асферического типа без подогрева, а MN175016 – артикул детали с подогревом.

Также можно приобрести неоригинальные детали, которые будут не менее хорошо подходить для модели Лансер 10. Цена на такие зеркала может быть вполовину меньше, чем на оригинал. Во время покупки неоригинального зеркала, стоит внимательно следить за тем, чтобы оно подходило. Иногда можно столкнуться с тем, что зеркало имеет не такую форму или же посадочное место.

Зеркало

Большинство современных машин Митсубиси Лансер 10 имеют подогрев зеркал, что является отличным вариантом, особенно в сильные морозы.

Стоит отметить, что если необходимо поменять не полностью зеркало, а только его часть, то отдельно можно приобрести зеркальный элемент или же крышку.

Как поменять зеркала на автомобиле

Если вы собрались менять зеркала на Митсубиси Лансер 10 в зимнее время, то данную процедуру обязательно нужно делать в достаточно теплом помещении. Снимается зеркало исключительно с внутренней стороны дверцы машины. Поэтапно это будет выглядеть следующим образом:

  • Снимается заглушка. Она крепится с помощью трех защелок. Их нужно максимально аккуратно вывести из зацепления и при этом не повредить другие части двери автомобиля.
  • Затем нужно снять внутренний кожух, прикрепленный с помощью шурупов. На данном этапе стоит воспользоваться крестовой отверткой.
  • Дальше отсоедините колодку (она присутствует только в том случае, если есть реле обогрева или электропривод для регулировки подогрева).
  • Потом отверните гайки, которые помогают крепиться зеркалу непосредственно к кронштейну.
  • Снимите зеркало с двери с наружной стороны.

Чтобы установить зеркало на свое место, необходимо делать все то же самое, но в обратном порядке. Когда будете устанавливать заглушку, то обратите внимание на то, чтобы был щелчок. Это значит, что зеркало попало в фиксаторы.

Как заменить зеркальный элемент

Если поменять нужно только зеркальный элемент, а не полностью зеркало, то сделать это еще проще. Выполняйте все действия в следующей последовательности.

  • Поверните стекло рукой в правый верхний угол.
  • Снизу стекла появится небольшая щель, в которую нужно вставить отвертку. Конец отвертки должен находиться между зеркалом и пластиной корпуса рядом с защелкой. Сделать данную процедуру можно с помощью пальца, но только если он свободно влезает в образовавшуюся щель.
  • Очень аккуратно и медленно отожмите зеркальный элемент непосредственно от корпуса и двигаясь в сторону фиксатора. Когда он полностью отожмется, то послышится щелчок фиксатора.
  • Затем отожмите его от остальных фиксаторов. Сделать это можно уже без особых усилий даже с помощью руки.
  • Достаньте зеркальный элемент.

Процедура достаточно простая и для этого даже не нужно производить разборку крышки.

На заметку! Если вы решили воспользоваться отверткой, то под нее на всякий случай лучше подложить немного мягкой ткани. Это обезопасит все детали зеркала от возможных повреждений.

Перед тем, как устанавливать новый зеркальный элемент, запомните в каких именно местах располагаются фиксаторы. Приложите к корпусу зеркала новый элемент и аккуратно придерживайте его пальцами руки. Второй рукой нажимайте по очереди на те места, где находятся фиксаторы. При этом должны быть слышны щелчки, которые сигнализируют, что зеркальный элемент устанавливается правильно.

Автоскладывание зеркал: как сделать самостоятельно

Если вы не хотите покупать складывающиеся автоматически зеркала для Митсубиси Лансер 10, то можно установить специальное оборудование, которое будет складывать ваши зеркала после установки автомобиля на охрану и закрытия двери.

Складывание происходит с помощью блока, который можно приобрести в специализированных магазинах. Сначала нужно найти кнопки, который отвечают за складывание зеркал, и установить туда специальный блок для автоскладывания. Аккуратно достаньте штатную фишку, расположенную в гнезде кнопок и вставьте ее в приобретенный блок, а фишку самого блока поместите в штатное гнездо кнопок. Прикрепите блок для автоскладывания зеркал с помощью двухстороннего скотча внутрь торпеды.

Дальше подсоедините провода от блока. Один провод присоединяется к постоянному плюсу. Второй нужно на минус, который возникает только после закрытия двери. Такой проводок называется Look.

Как сделать обогрев зеркал

Зеркала с подогревом стоят значительно дороже, поэтому его можно установить самостоятельно на самые простые зеркала. Для этого нужно достаточно много инструментов и знания в данном вопросе. Поэтому если вы совершенно не разбираетесь в этом, то лучше приобрести сразу зеркала в обогревом или доверить установку нагревательных элементов специалистам.

Машина

Накладки на зеркала с повторителем поворотов

Накладки с поворотником можно установить на зеркала самостоятельно. Сделать это очень просто. Купите специальные накладки и приклейте их к зеркалам с помощью силикона. Оставьте на ночь, чтобы силикон успел хорошо просохнуть.

Дальше нужно протянуть проводку от повторителей к блоку управления светом (БУС). Находится БУС за бардачком. Открутите 4 самореза, которые держат крышку блока и достаньте его. Затем соедините провода от повторителя с проводами от поворотников. Установите блок управления света на место и прикрутите крышку.

Замена зеркала на Mitsubishi Lancer своими руками

Качественная замена зеркала

Качественная замена зеркала

Иногда бывает необходима замена зеркала на Mitsubishi Lancer. Причиной чаще всего является повреждение в результате мелкой аварии или хулиганских действий нехороших людей. Элемент может треснуть на морозе или из-за перепада температур (например, если помыть его горячей водой при холодной погоде). В любом случае придется менять поврежденную деталь или блок целиком.

Эти работы можно сделать в мастерской или самостоятельно. Ничего особенно сложного нет, делайте все аккуратно, постарайтесь не повредить другие элементы двери. Если вы меняете зеркало впервые, можно попросить помочь более опытного товарища.

Выбор типа

Сейчас в магазинах можно найти различные варианты зеркал для Лансера. Заранее решите, какое именно вам подойдет и купите его. В штатной комплектации Лансера устанавливают асферические модели с левой стороны и обзорные (панорамные) справа. Такая форма увеличивает обзор, но, к сожалению, оба типа искажают перспективу, другие машины и предметы кажутся дальше, чем они находятся, это необходимо учитывать при маневрировании.

Зеркальный элемент левый для mitsubishi lancer и правый

Элемент оптики левый для Mitsubishi Lancer и правый

Левое (асферическое) зеркало состоит из двух частей: ближе к водителю основная выпуклая, за ней меньшая (около ¼ площади) с переменной кривизной. В нем отражаются машины, движущиеся сзади и сбоку от вашего авто. Части отделены друг от друга вертикальной линией. Правое (выпуклое) зеркало имеет постоянную кривизну всей поверхности.

При замене придерживаться установленного на заводе типа не обязательно. Можно купить левый блок с панорамным стеклом, его стоимость значительно ниже штатного асферического. Но учтите, что при таком варианте обзор несколько уменьшится.

Вот артикулы левых оригинальных зеркал от Мицубиси:

7632A535 — асферическое, без подогрева;

7632A537 — асферическое, с подогревом:

MR574583 — выпуклое, без подогрева;

MN154601 — выпуклое, с подогревом.

Артикула правых оригинальных зеркал:

MN175014 — асферическое, без подогрева;

MN175016 — асферическое, с подогревом:

MR574584 — выпуклое, без подогрева;

MN154602 — выпуклое, с подогревом.

Можно купить и неоригинальные модели, подходящие для Лансера. Их стоимость обычно ниже. А если вы меняете только зеркальный элемент Митсубиси Лансер 9 (или другой модели), следует купить оригинальный. В противном случае его форма или посадочные места могут не подойти к предусмотренным на корпусе.

Лансеры различных комплектаций могут иметь подогрев и электропривод положения зеркал. Возможен и механический привод (с регулировкой ручкой из салона). Выбрать следует тот же вариант, который стоит на вашем авто.

Замена наружных зеркал

Зеркало для mitsubishi lancer ix поломанное

Зеркало для Mitsubishi Lancer ix поломанное

В холодное время работу следует проводить в теплом помещении. Зеркало снимают с внутренней стороны двери. Последовательность действий (схема элемента на Митсубиси Лансер показана ниже):

  • Снять заглушку. Крепится на трех защелках, аккуратно выведите их из зацепления. Постарайтесь не повредить другие элементы двери;
  • Снять внутренний кожух. Он крепится на шурупах, понадобится крестовая отвертка;
  • Отсоединить колодку (при наличии электрического подогрева или электропривода регулировки);
  • Отвернуть гайки крепления зеркала к кронштейну;
  • Снять деталь с наружной стороны двери.

Установка производится в обратном порядке. Заглушка 1 ставится на место и прижимается до щелчков, означающих установка в фиксаторы.

Замена зеркального элемента

Если надо заменить лишь зеркальный элемент, задача значительно облегчается. Последовательность действий:

  • Рукой повернуть стекло в правый верхний угол;
  • Вставить отвертку в образовавшуюся снизу щель так, чтобы ее конец попал между зеркальным элементом и поворотной пластиной корпуса в районе защелки (см. сечение А-А на схеме). Это же можно сделать и пальцами, если они проходят в щель;
  • Аккуратно и плавно отжать зеркальный элемент от корпуса до выхода из фиксатора (будет слышен щелчок);
  • Повторить это действие со вторым фиксатором:
  • Отжать элемент от оставшихся фиксаторов. Это уже можно сделать рукой;
  • Вынуть деталь.

Совет. При использовании отвертки желательно подложить защитный материал (например, мягкую ткань) для предохранения деталей от повреждений.

Перед установкой посмотрите и запомните места расположения фиксаторов. Приложите элемент к корпусу и придерживайте его ладонью (не пальцами) по всей плоскости. Другой рукой нажимайте поочередно на места расположения фиксаторов. Элемент должен встать на место с характерными щелчками.

На схеме показан зеркальный элемент правый для Mitsubishi Lancer. Смена левого производится аналогично.
