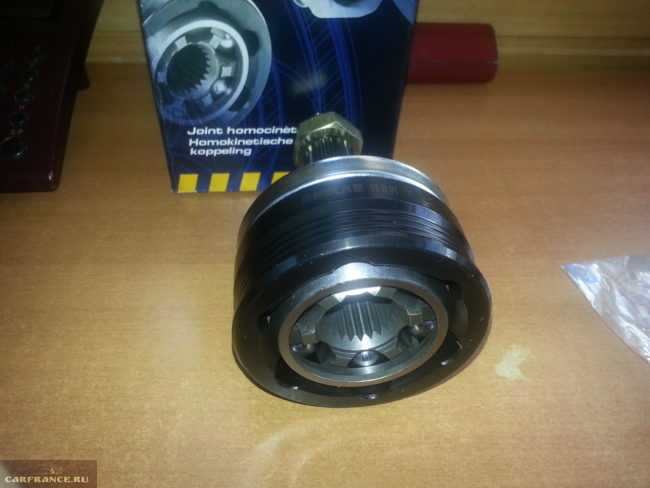

Шрус «ГРАНАТА» (шарнир равных угловых скоростей) знаком видимо каждому автовладельцу переднеприводных автомобилей, а также первый признак его неисправности – хруст или треск при трогании или повороте колес переднеприводного автомобиля. При появлении подобного признака износа «гранаты» не стоит тянуть с его заменой и ждать, когда он окончательно развалится и машина будет не способна самостоятельно добраться до места ремонта. В таких случаях эксплуатация автомашины станет просто невозможной.

Кстати: убедиться в том, что появился люфт в соединении, можно покачав полуось рукой.

Несмотря на то, что диагностика не выявила каких-либо люфтов в колесном узле, наличие хруста вполне достаточно для ревизии шруса или его замены. Осмотр защитного чехла -пыльника шарнира показал, что он имеет глубокие трещины, хотя они еще не сквозные, но не стоит рисковать, так как это уже само по себе опасно для эксплуатации узла. Чехол не должен иметь, каких либо следов повреждений и однозначно подлежит замене на новый пыльник «гранаты».

Если не заменить пыльник шруса сразу, то в его трещины начнет попадать песок, грязь, вода и подобная абразивная смесь быстро приведет в негодность саму «гранату» шарнир, стоимость которого несравненно выше стоимости защитного чехла.

В первую очередь под колеса автомобиля необходимо поставить противооткатные башмаки, если работа выполняется на смотровой яме, для безопасности проведения работы. Затем сняв колесо со стороны замены шруса, откручивается гайка ступицы. Так как гайки стопорятся при сборке, имея приличный момент затяжки (порядка 22,5-25,0 кгс*м), то ее не всегда удается стронуть с места. В таких случаях лучше воспользоваться посторонней помощью, помощник давит на педаль тормоза, а вы отдаете гайку ступицы.

Вообще эту операцию лучше сразу начинать со «срыва» колесной гайки, а уже затем снимать само колесо. В любом случае затяжка действительно сильная, поэтому нужно воспользоваться длинным воротком и головкой, или же, в крайнем случае, удлинить вороток с помощью отрезка трубы. Откручивается гайка ступицы, снимается упорная шайба гайки.

Далее отдаются болты крепления шаровой опоры к поворотному кулаку. Затем выворачивается колесо в крайнее положение, оттягивается ступичный узел и вынимается сам наружный шрус для замены. Хотя в данном случае замене подлежит лишь наружный шрус, для удобства дальнейшей работы на тисках снимают полуось целиком.

Перед снятием полуоси с КПП необходимо слить из нее часть трансмиссионного масла, так как иначе оно будет вытекать во время работы. Масло сливается в количестве одной третьей от общего объема, залитого в коробку передач. Для этого необходимо приготовить какую-либо чистую емкость. Откручивается сливная пробка коробки и сливается треть масла.

Затем необходимо приложив некоторое усилие монтировкой к внутреннему шрусу выталкиваем его из коробки передач.

Далее удобнее всего производить снятие наружного шарнира, воспользовавшись тисками. Полуось зажимается в тиски, и приступаем к демонтажу «гранаты». Для начала снимается стяжной хомут защитного чехла шарнира, потом чехол сдвигается назад по полуоси для удобства доступа к самому шарниру.

Затем через проставку из мягкого металла (медь, алюминий) наносится удар по торцевой части «гранаты» и он «сходит» с полуоси. В данном случае если «граната» уже не подлежит дальнейшей эксплуатации, то его можно сбить при помощи просто молотка или легкой кувалды.

Далее следует выбор производителя запчастей, в продаже сегодня представлены изделия различных зарубежных производителей во главе нашего родного Ваз Интер Сервиса, как говорится, выбирай на вкус. В данном случае выбор остановился на многократно проверенном изделии фирмы GKN, хотя право выбора всегда остается за владельцем автомобиля. Кстати есть неплохие гранаты фирмы KRONER (цена плюс качество).

Шрусы от компании GKN или KRONER установлены на многие автомобили в процессе их замены и еще ни разу не пришлось в них разочароваться. При покупке лучше сразу посмотреть комплектацию изделия на месте. Набор от компании GKN или KRONER полностью предусматривает все необходимые компоненты для замены шруса. Это сам шрус, чехол шарнира, хомуты, гайка ступицы, новое стопорное кольцо и необходимое количество специальной смазки (на основе молибдена) для закладки в шарнир при его установке.

При этом хочется заострить ваше внимание на одевании защитного чехла гранаты на полуось. Как видно на оси находится стопорное кольцо и ограничительный выступ, если одевать чехол без его предохранения, то есть возможность повредить внутреннюю его поверхность (с малым диаметром), что в дальнейшем заметно сократит срок его эксплуатации.

Для защиты внутренней части пыльника при его монтаже на ось нужно изготовить защитный конус, который к тому же поможет легко и без нарушения пыльника одеть его на полуось. Конус легко изготовить из старой пластиковой бутылки, из которой вырезается полоска необходимой ширины и одевается в виде конуса на ось, меньшей его частью к чехлу и чехол легко пройдет через конус не «поранив» внутреннюю поверхность. Протянув пыльник, конус убирается с оси.

Далее в новый шарнир закладывается смазка прилагаемая в комплекте, и он через проставку «сажается» на полуось. Затем оставшуюся смазку добавляем в чехол. Одевается защитный пыльник шруса, устанавливаются сначала малый, а затем большой хомут и полуось готова к установке.

Ось устанавливается на место путем несильного удара со стороны наружного шарнира через деревянный брусок, одевается ступица, прикручивается шаровая опора, заливается масло в коробку передач, колесо ставится на место. Не забудьте установить новую гайку ступицы из комплекта и раскернить ее после затяжки на ступице колеса.

Добавлю еще такой факт: замену наружного шруса, проводя обслуживание автомобиля, можно выполнить, не снимая полуоси исключив при этом сразу несколько сложных операций.

Для этого после отдачи крепления шаровой опоры и снятия ступицы со шлицов гранаты, снимается чехол оси (если он подлежит последующей эксплуатации, то просто разрезается на месте) и полуось отводится в сторону. Далее нужно удерживая одной рукой ось, другой сделать резкий удар молотком по торцу гранаты и он, как правило, сходит сразу с оси. При необходимости удар нужно повторить. Когда же рядом есть помощник, то работа упрощается, так как помощник держит ось, а вы можете уже через наставку сделать более точный удар по торцу гранаты.

Что такое ШРУС и в чем его секрет?

Наверное, многие автолюбители, слышали такое слово как ШРУС. Заезжая на станцию технического обслуживания можно услышать много интересных слов, но большинство водителей бояться поломки ШРУСа как огня. Что это за хитрое устройство, почему его ремонт обходится в копеечку, выясним в сегодняшней статье.

Стоит отметить, что буквально полсотни лет назад, автолюбители даже понятия не имели о подобном изобретении. ШРУС – это аббревиатура, расшифровывается как шарнир равных угловых скоростей. Принцип работы механизма использовался еще в Древней Греции. Современные ШРУСы получили свое массовое распространение в 50-х годах прошлого столетия.

Что такое ШРУС и для чего он нужен?

ШРУС решает много проблем.

1. Помогает снять излишнюю вибрацию.
2. Синхронизирует вращение ведущих колес.
3. Снижает нагрузку на ведущий вал во время передвижения автомобиля.

Передача движения осуществляется под углом между передними или задними полуосями. Конструкция очень полезная, но при поломке может привести к дорогостоящему ремонту. Именно поэтому многие владельцы ТС, даже боятся произносить вслух аббревиатуру, дабы не накликать беды.

Устройство и принцип работы ШРУСа

В первую очередь шарнир предназначен для передачи движущей силы от двигателя к колесам автомобиля. Вторая важная функция – это сохранение движения при разных плоскостях колес. Простыми словами, наезжая на бугорок или яму, одно из колес будет расположено выше, чем второе, при этом движения автомобиля будет неизменно. Сложное устройство конструкции позволяет колесам двигаться в разных положениях. Принцип работы каждого вида шарниров одинаковый, отличается только конструкция. Граната может поворачиваться под углом до 70 градусов, при этом передавая вращательное движение колесам.

Принципиального различия в схеме работы ШРУСа нет. Одна часть привода крепится при помощи ступичного подшипника к двигателю, вторая присоединяется к колесам. При включении передачи, двигатель передает движение по трансмиссии, и автомобиль совершает движение. Каждый ШРУС состоит из внутренней и внешней части. Внутри конструкции находятся специальные шарики, которые соединяют два элемента в жесткую конструкцию. Внешняя часть более подвижная и может работать при углах до 70 градусов. Внутренний элемент работает в пределах 20 градусов.

Важное значение, в работе гранаты имеет смазка. Все внутренние детали движутся с большими скоростями, поэтому хорошая смазка способна уменьшить трение и износ элементов конструкции. Как правило, каждый шарнир закрыт резиновым колпаком, чтобы грязь не попадала внутрь. Стоит отметить, что резиновая защита имеет большое значение в работе механизма. Если пыльник повреждается, смазка выходит наружу, грязь попадает на важные элементы и шарнир выходит из строя.

Внешний ШРУС

Внешний шарнир очень легко определить визуально. Находится он возле ведущего колеса, как правило, оборудован многогранником системы ABS и большим резиновым пыльником пирамидообразной формы. Как мы уже писали, пыльник защищает гранату от попадания влаги, грязи и пыли.

Конструкция ШРУСа чем-то напоминает карданный вал. Но последний, в связи с особенностью конструкции не может поворачиваться на критические углы. Это связано с тем, что угол работы карданной передачи очень маленький, а при критических углах начинаются рывки, которые пагубно влияют на коробку передач.

Совершенно другое дело – ШРУС. Конструкция позволяет выполнить механизм небольшого размера, который будет поворачивать колесо в разных плоскостях, при этом сохраняя плавность хода и комфортную езду.

Внутренний ШРУС

В некоторых случаях, схема внутренней «гранаты» может быть похожей с внешней. Но, как правило, разработчики внедряют иную схему. Если ШРУС двигается при помощи трех подшипников, его называют трипоидным. Как показывает практика, подобный механизм ломается намного реже. Это связано с тем, что он меньше подвержен критическим нагрузкам и смены углам, так как находится ближе к дифференциалу, то есть к центру авто. В зависимости от конструкции он может состоять из шариков, разного размера и диаметра.

Принцип работы аналогичный внешней гранате, только из-за конструктивной особенности и расположению, внутренний шарнир работает при меньших градусных диапазонах. Как правило, рабочий угол составляет до 20 градусов.

Видео работы внешнего и внутреннего шруса на приводном вале.

1. Кулачковый
2. Трипоидный
3. Шариковый
4. Карданный спаренный

Кулачковый состоит из двух круглых элементов, один из которых входит в другой. Подобная конструкция позволяет применять максимальные нагрузки на ось. Как правило, транспортные средства, оборудованные кулачковым шарниром, двигаются только на средних скоростных режимах.

Трипоидный состоит из трех подшипников. Большинство автомобилей оборудуют именно этой системой. Она более универсальная и довольно жесткая, способная осуществлять работу на высоких скоростях и служит достаточно долго.

Шариковый работает по принципу трипоидной системы, только вместо роликов, вращающий момент передают небольшие металлические шарики, заключенные в оболочку и двигающиеся по заданным каналам.

Карданный состоит из обычных карданных соединений, которые передают крутящий момент колесам автомобиля. Устанавливается на большие грузовые автомобили.

Неисправности, признаки и причины поломок

При нормальной езде и периодических проверках, шарниры могут прослужить очень много лет. Из опыта можно сказать, что некоторые ШРУСы работают по 10-15 лет без проблем. Самой частой поломкой является – износ пыльника. Когда рвется защитная резина, грязь попадает в кожух, смазка вымывается, система начинает давать сбои.

В большинстве случаев, узнать о поломке гранаты можно во время езды, а также на слух. Когда грязь попадает в пыльник, ШРУС при езде на поворотах начинает специфически шуметь. Звук называют «хрустом». Если услышали один раз, ошибиться будет сложно. Но лучше не слышать его на своем автомобиле! Как правило, хруст сигнализирует автовладельцу о недостатке смазки.

Диагностика шруса

На видео, ниже, Вы увидите наглядно, как можно диагностировать поломки ШРУСа несколькими способами.

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт. Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Заключение

Кардан на ШРУСах ВАЗ 2101-2107 классика. Вибрации больше нет и не будет.

Коту нехера делать, он яйца лижет . Замени крестовины и не чуди !

раменское. геофизика. знакомое место, в соседнем доме жил ) завтра поеду себе на четверку кардан такой мутить.

чувак у тебя люфт видно даже невооруженным глазом! Готовься менять подшипники на кпп

ну и как ведет себя новый кардан?

Если соединить кардан и коробку без муфты вибрация будет ну просто пиздец (делал так)

Подтяни гайку редуктора и все пройдет

дурачек, кардана на шрусах не бывает. только дебил говорит кардан на шрусах.

Из говна конфету пытается сделать.

Вася у тибя чек горит а ты ездиш сибе

Красные карданы можно не балансировать:)

Блин хочу лето дождь и гуляния)))

У тебя чек горит

Кардан конечно хорошо, но крестовина на 8 сайлентблоках то что доктор прописал. Защитить коробку с турбо двигателем. Это в виде Влада про турбо классику для дрифта было.

С таким карданом техосмотр пройдет или нет.

Машину в металл а он карданы покупает , странные люди

У меня течёт сальник на редукторе, у меня текут сальники на полуосях, но зато я поставил кардан на шрусах

Ну как кардан себя чувствует? Сколько отьездил на нем? Мне вот интересно не большой вес на редуктор.

Перенеси кулису ближе сделай коротко ходку

А сальник почему не поминял на редукторе сразу!?

Если гайка хвостовика откручены, может по шлецам течь в соединении кардана,и хвостовика,у меня было такое,тоже грешил на сальник

кардан то зашёл смотри чтоб в зад не вошёл)))

из оыта эксплуатации на ниве только могу сказать, едет мягче, нежнее, тише, плавнее =)) но офф роуд не выдерживает =)) шрусы ламаются

походу меняй не только монитор но и авто

У гаишников мигалки красный-синий. у остальных синий-синий

все сальники в мостах вечно текут. фу,дерьмо.

совецкий автопром такой. вышел вечерком,головочку снял,клапаночки протер,собрал.

Кардан конечно хорош но цена укусила

Шрусы не такие надёжные, кардан хоть в повороте клатчами долбить можно, а ШРУС так не подолбишь

видио пять минут нахуя смотрел как монитор выкидываешь. а после этого как ты снял кардан сразу понял .откуда вибрация разбивает кристовины . и вибрацыя осталась и со шрузами . кардан надо снимать вместе с вилкой или замечать по шлицам.

Люфт на концевике (хвостовик) регулируют гайкой

Ничего себе спидометр пошел на 220клч ппц

тоже считаю бредом покупать эти валы в тюнинг магазинах. Серп и молот ивот этот, в двое дешевле

а метки выставлять надо?

На редукторе хвостовик и подтяни гайку

А для чего муфта

Пиздееец. Нет что бы в порядок машину привести так он ее подходит по максимуму.

Зачем трэк компрессором испортил? Я думал у меня колонки сломались XD

А фланец с чего?

Информативное видео. Откуда сам то будешь? Места похожие на Московскую область.

Хули ты на рухлядь ставишь.

А что длина Нива кардана с жиговской одна и та же? Проставок не каких не было?

Расскажи про жидкую резину! Как мойка ? Хорошо ли держится ? В ТОП ЧТОБ УВИДЕЛ

Расскажи как тебе в эксплуатации жидкая резина?

*Недавно начал снимать про ваз 2113 , заходите в гости , подписывайтесь «*

у меня муфта эта кривая от тт, биение большое, поставил новую стандартную и все ок

Круто, жига вроде мертвая. Но как бы и живая.
А я девятку колхожу, смотрите мой канал если интересно))

На моменте с летящим монитором , чуть не заплакал

Красавчик. Жду, когда ты займешь плотно кузовом жиги и покрасишь ее достойно. Не забывай саму теорию эффективного торможения. Колеса не должны блокироваться, но при этом должны максимально замедляться, это самое главное. Авто за крипту купить можно? Кто знает.

@Mirinda Pin скажите, а какие условия для продавцов? Я бы тоже хотела поучаствовать, есть много сувениров, ИП открыто.

@Denis Solodovnikov круто! а какие еще монеты можно сменять в биттим? скорость транзакции?

@ДОХОД онлайн удаленно ага, по ассортименту более 15000 видов товаров, тестовые поставщики из Китая аля алиэкспресс, так же будут и местные поставщики.

@Denis Solodovnikov а где зарегана компания, в какой стране и есть ли у нее открытые где офисы уже?

@Andrey Bolohonov я пару раз покупал на Биттим немного эфира и битка, все достаточно быстро, с безопасностью тоже норм, они депонируют средства участников обмена до завершения сделки, тем самым гарантируя безопасность обмена. Ну и сама платформа вроде как достаточно защищена, во всяком случае 2FA можно подключить, а как именно там внутри их кошельки защищены я уж не знаю)

Как заменить ШРУС своими руками

Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Установка и снятие ШРУСа

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

• снятие внутреннего ШРУСа и его ремонт;
• снятие наружного ШРУСа;
• снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.
Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

• нанести метки на обойме и корпусе для обратной сборки в таком же положении;
• наклонить вал с обоймой на конце максимально в одну из сторон;
• извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Как заменить ШРУС правый внутренний?

Для начала необходимо отогнать автомобиль на ровную асфальтированную или бетонную поверхность. Далее установить переднюю часть кузова на жесткой опоре и открутить гайку, крепящую подшипник ступицы колеса. На правой стороне она будет или левой, зависит от места нахождения сломанного ШРУСа. А вообще, шарниры рекомендуется менять попарно, чтобы потом через пару тысяч километров снова не производить ту же самую работу.

Но вернемся к работе. Для того чтобы успешно снять ШРУС внутренний, берем рожковый ключ на 19 миллиметров и отсоединяем крепежные элементы шаровой опоры, а также наконечника рулевой тяги. Далее необходимо взяться руками за тормозной барабан или диск (в зависимости от того, какой тип тормозной системы на вашем автомобиле) и резким рывком вывести ступицу из зацепления со шлицевым наконечником вала. На следующем этапе стойка амортизатора отводится в сторону таким образом, чтобы она не мешала в дальнейшем производить следующие работы. Теперь необходимо взяться рукой за приводной вал и одновременно постукивать по его поверхности небольшим молотком до того момента, как он полностью снимется из шестерни КПП. Бить нужно не очень сильно, чтобы не повредить поверхность снимаемой детали.

Как сбить шрус с привода

Вот это неприятность, подумал я, заглянув за правое колесо после того, как стал замечать стук в правой стороне при повороте, увидел в хлам разорванный пыльник гранаты, решено было быстрей менять сразу полностью гранату а не пыльник, т.к. хруст замечал уже давно, но ссылался на то, что задевает колесо об защиту. Процесс весьма простой, на все про все — 2 часа времени.

Была куплена граната фирмы TRIALLI. Спасибо моему другану что помог мне с заменой этой мазоли.

-Поднимаем переднее колесо (можно сразу оба) автомобиля и устанавливаем упоры под кузов, для фиксации передней части машины. -Отворачиваем колесные болты, вынимаем упорную шайбу гайки ступицы. -Откручивает два болта крепления нижней шаровой опоры от поворотного кулака. -Поворачиваем рулевое колесо в крайне левое ( или правое, в зависимости от стороны, на которой проводите замену ) положение. -Оттягивает поворотный кулак со стойкой и вытягиваем шлицевой конец наружного шруса со ступицы. -При помощи монтировки выталкиваем внутренней шрус из коробки передач.( Здесь стоит заметить, если вы собираетесь снимать сразу оба привода, то в этом случае следует, после съёма первого привода в коробку передач вставить технологический фиксатор. В качестве фиксатора можно использовать старый внутренний шрус. Если этого не сделать, то после съёма второго привода шестерни дифференциала сместятся и во время сборки не возможно будет вставить шрусы.) Зафиксируйте вал привода в тисках, снимите хомуты с внутреннего и наружного шрусов, выверните пыльники на изнанку( если пыльники порваны, то их можно просто срезать ножом). -С помощью молотка и выколотки ( медная или бронзовая наставка) сбиваем шрусы с вала, прикладывая усилия на обойму шарнира.

Надеваем новый пыльник на вал и набиваем на шлицы, заранее заполненный смазкой шрус. С помощью клещей зажимаем сначала хомут пыльника на валу привода и для выравнивания давления воздуха в пыльнике при помощи отвертки отворачиваем наружную кромку чехла, только после этого зажимаем наружный хомут. При сборке внутреннего шруса не забываем о пластмассовой заглушке, которая устанавливается на конце вала. Перед установкой собранных приводов следует установить на внутреннем шрусе новое стопорное кольцо. После того как вставили привод в коробку передач, его следует посадить до полной фиксации шруса в полуосевой шестерне, не сильно ударяя молотком по валу в доль его оси( следует использовать смягчающую проставку, например, деревянный брусок). Дальнейшая сборка производится в обратном порядке, при этом не забываем заменить старую гайку ступицы на новую. И после затяжки надо закроить край гайки, во избежание раскручивания.

Замена ШРУСа

Замена ШРУСа зависит от того, какую деталь необходимо поменять внутреннюю или наружную. Замена наружного шарнира или внутреннего, в любом случае потребует снятие полуоси с автомобиля. Разборка этой детали не займёт много времени, и обычно осуществляется в такой последовательности:

• Снимается переднее колесо автомобиля с той стороны, где будут произведены ремонтные работы;
• Откручивается гайка ступицы колеса;
• Откручиваются болты, которыми наружный ШРУС прикреплён к валу главной передачи;
• Полуось вместе с внутренним и наружным ШРУСом снимается с автомобиля.

После снятия полуоси, разбираем её и осуществляем замену ШРУСа.

Как разобрать полуось можно узнать из технического справочника к автомобилю, но обычно шарниры зафиксированы на валу с помощью стопорных колец, которые необходимо удалить специальным съёмником.

На место демонтированных деталей устанавливаются новые запчасти, которые должны быть зафиксированы на валу должным образом. Пренебрежение этим правилом, может привести к быстрому износу новой детали, а также к возможному возникновению аварийной ситуации, ведь неисправный элемент трансмиссии, при движении автомобиля, всегда подвергается чрезмерным нагрузкам, с которыми неисправный ШРУС может не справится.

Многих автомобилистов интересует вопрос: как снять внутренний ШРУС, чтобы не повредить шлицы полуоси. Если необходима замена внутреннего шарнира, то его демонтаж с вала необходимо осуществлять с применением деревянной прокладки, через которую лёгким постукиванием молотка, данная деталь выбивается из фиксатора.

Когда установка ШРУСА на полуось будет завершена, её необходимо поставить на автомобиль в порядке обратном снятию. Обязательно нужно хорошо затянуть гайку ступицы и болты наружного ШРУСа, которыми данная деталь крепится к валу главной передачи. Если есть необходимость, то аналогичная операция проводится и со ШРУСом другого колеса.

Сборка ШРУСа

1. Совмещаем метки на внутренней обойме и сепараторе. Вставляем в сепаратор шарики, каждый на то место, откуда он был извлечен при разборке

2. Закладываем в корпус шарнира третью часть смазки для ШРУСов (80 см. куб. на весь шарнир).

3. Совместив нанесенные при разборке шарнира метки, на сепараторе и корпусе шарнира, вставляем сепаратор в сборе с внутренней обоймой и шариками в корпус наружного шарнира (кольцевая проточка на обойме должна быть с наружной стороны шарнира).

4. Заполняем доступные полости сепаратора смазкой для ШРУСов и утапливаем сепаратор с обоймой в корпус шарнира. Оставшуюся часть смазки закладываем в шарнир, а также смазываем ею внутреннюю поверхность пыльника.

5. Шлицевой отверткой вставляем фиксатор в проточку корпуса шарнира.

Шарнир равных угловых скоростей (ШРУС) является важнейшим элементом любого современного автомобиля, хотя о его существовании и тем более ремонте известно небольшому числу автолюбителей и автомехаников.

Шарнир выполняет очень важную функцию — передает крутящий момент от коробки передач ведущим колесам. Благодаря конструктивным особенностям ШРУС может поворачиваться на угол до 70 градусов. Именно поэтому шарниры устанавливают на колеса, которые выполняют также функцию направляющих.

Подводя итог, можно сделать вывод, что шарниры равных угловых скоростей присутствуют на всех переднеприводных, а также полноприводных автомобилях. В условиях современного рынка это подавляющее большинство машин.

Раз уж ШРУСы получили такое распространение и такую важную роль в нормальном функционирование транспортного средства, каждому автовладельцу необходим хотя бы минимальный набор знаний об устройстве, принципе работы и о наиболее распространенных неисправностях данного узла. В данной статье мы опишем в том числе и ремонтные работы, которые позволят вернуть неисправные ШРУС в нормальный режим работы или хотя бы доехать до ближайшего автосервиса.

Шрус на ваз 2107 где находится фото

Замена эластичной муфты, подвесного подшипника. Особенности замены шарниров крестовин карданного вала

Какие основные части имеет карданная передача?

• Части, способные изменять угол и длину передачи – шлицевая муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
• Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
• Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
• Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
• Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
• Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
• Промежуточная карданная опора крепится на кронштейн (15).
• Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
• Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
• Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
• У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Схема карданной передачи

Эластичная муфта карданного вала

Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

• износа металлических втулок;
• износа корпуса;
• разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

1. Автомобиль загоняется на эстакаду или смотровую яму;
2. Снимается защита двигателя;
3. Осматривается корпус муфты и оценивается состояние болтового соединения.
4. Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Подвесной подшипник карданного вала ВАЗ 2107

Подвесной подшипник (или подшипник промежуточной опоры) предназначен для обеспечения равномерного вращения карданного вала во время движения. Кроме этого, он является дополнительной точкой крепления кардана и входит в конструкцию промежуточной (подвесной) опоры. По сути, он сам и является опорой, так как выпускается в комплекте со скобой, с помощью которой крепится к днищу автомобиля через поперечный кронштейн.

Основу конструкции подшипника составляют внешняя и внутренняя обоймы и семь стальных шариков

Конструкция подвесного подшипника

Подвесной подшипник — это обычный шариковый подшипник качения закрытого типа. Он состоит из внутренней и внешней обойм и семи стальных шариков. Для крепления на корпусе подшипника имеется стальная скоба с отверстиями под болты.

Подвесной подшипник для удобства крепления оснащен специальной скобой

Расположение подвесного подшипника

Подшипник установлен перед крестовиной на конце передней части кардана. Его можно увидеть из смотровой ямы в осевом углублении днища за выхлопной трубой в месте её соединения.

Подвесной подшипник ВАЗ 2107 расположен перед крестовиной на передней части карданного вала

Как заменить подвесной подшипник своими руками

1. Для правильной замены подвесного подшипника сначала наносим на шлицы кардана смазку «ШРУС», а затем устанавливаем на вал нижнюю шайбу.
2. Теперь надеваем подвесной подшипник, ориентируя стопорным элементом вверх (стараться без перекосов).

1. Подберите накидную головку, внутренний диаметр которой больше диаметра шлицев. Наставьте оправку на торец внутренней обоймы подшипника, далее надо запрессовать опору в упор до шайбы.
2. Теперь вставляем вилку на посадочную поверхность и напрессовываем, описанным выше способом.

Важно знать:Собираем элементы кардана только по меткам, которые проставили при разборке.

1. Затем затягиваем вилку контргайкой и загибаем зубилом края в специальный паз.

Балансировка карданного вала

После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.

Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.

1. Загоните автомобиль на смотровую яму или эстакаду.
2. Осмотрите карданный вал.
3. Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
4. Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
5. Прокатитесь по ровному участку дороги, обращая внимание на вибрацию.
6. Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

Как поменять крестовину

Перед тем как снять карданный вал наметьте его положение относительно заднего редуктора и эластичной муфты. Для этого просто поставьте риски на них и потом при установке кардана на место, совместить их.

• снимаем выхлопную трубу от приемной трубы до основного глушителя (можно не снимать);
• откручиваем и снимаем кардан;
  Откручиваем кардан от редуктораНамечаем и вынимаем кардан из мягкого соединения
• сделайте риски на вилках карданных шарниров (при сборке необходимо их совместить);
• снимите стопорные кольца;
  Снимаем стопорные кольца
• съемником или выколоткой снимите крестовину. Снять чашки можно, как выдавив в одну сторону, так и в разные (так по моему удобнее).
  Съемник крестовинРазборка крестовины кардана ваз 2107Разборка крестовин кардана

С крестовинами можно особо не церемонится, а вот по вилки карданных вылов не повредите.

Сборку проводим более аккуратно.

• перед установкой крестовины добавьте немного смазки Фиол-2У или №158 (или хотя бы литолом), чтобы ролики не рассыпались;
• вставляем крестовину в вилку, надеваем на ее конец чашечку с роликами и потихоньку забиваем на место до появления посадочного места стопорного кольца;
  Замена крестовины кардана ВАЗ 2107Ремонт крестовины карданного вала
• соблюдая метки устанавливаем вторую вилку на крестовину;
• устанавливаем стопорные кольца;
  Сборка крестовины ВАЗЕсли ролики рассыпались при сборке, то стопорные кольца не станут на место, нужно снова разобрать и установить ролики на место, предварительно нанеся смазку.
• при тугом вращении в подшипниках крестовины слегка постучите по вилкам в разные стороны, чтобы чашки немного разошлись, используя деревянную проставку;
• далее установка карданного вала на место.

12.16.3 Замена ШРУСов

Если во время эксплуатации при поворотах автомобиля в приводе колес слышны стуки, проверьте ШРУСы. Покачайте вал привода рукой. Если появился люфт или порваны грязезащитные чехлы – ШРУС подлежит замене. Разбирать шарнир практически не имеет смысла: при порванном чехле попавшая в шарнир грязь уже привела в негодность детали ШРУСа. Нельзя заменять детали шарнира по отдельности.

Установите ШРУСы на вал в обратном порядке с учетом следующего:

Помните, что правый вал привода длиннее, чем левый.

Проверьте наличие смазки в новых ШРУСах. В наружных шарнирах должна быть заложена смазка ШРУС-4 в количестве 40 см 3 , а во внутренних – 80 см 3 . Если вам кажется, что ее мало, добавьте еще – лишняя смазка не помешает.

Предупреждения

Устанавливая ШРУСы, следите за тем, чтобы в них не попала грязь.

Хомуты грязезащитных чехлов одноразовые: обязательно замените их при замене ШРУСов. Не устанавливайте хомуты другой конструкции.

Установка Шрусового карданна

Всех приветствую! Как и обещал выложить фото отчет по установке, тем более погода сегодня благоволила, дождя не было и не особо прохладно! Рассказывать как снять кардан не буду, это есть в каждой азбуке по ремонту авто. И так приступим…

снимаем старый кардан по азбуке, так выглядит креставинный кардан для тех кто не в курсе…)))) половиним крадан. разбираем среднюю креставину (на удивление машина прошла 40тыс. а креставины все целые и не подклинивают) как снимать креставины тоже есть в азбуке отварачиваем гайку! вот тут то нам и понадобилась головка на 27 для наглядности! вот эту гайку( не пытайтесь найти там другую) сбиваем окуратненько флянец молоточком (бить слабо но резко, от сильных ударов только деформация) сидит очень плотно шлицы смазываем, и насаживаем флянец заднего моста, подбиваем молоточком (садиться туго) одеваем пару шайбочек под гайку и затягиваем что есть силы, главное не сорвать (шайбы нужны чтоб головкой затянуть гайку, так как отверстие в нутри флянца конусное то гайка утавливается и грани головки не цепляют гайку, что бы гайку затянуть пришлось подложить шайбы) обязательно гайку контрим (не забываем) соединяем шрусовый кардан с передней частью и затягиваем гайками со всей силы, главное не сорвать во время перекура любуемся проделанной работой устанавливаем полностью собранный кардан на свое родное место! встал идеально! отцентрирую внимание на то, что после того как вставили шлицы в кпп, не спешите приворачивать подвисной, сначало приворачиваем заднюю часть к редуктору, а уж после прикручиваем подвисной! дело в том что на шрусовых карданах болты не вынимаются и если прикрутить подвисной то не вставите заднюю часть на свое место, поэтому подвисной в последнюю очередь!

как и обещал для тех кто интересуется и читает!

о том что заявляет производитель, по очереди:
Устранение вибрации от трансмиссии— да есть такое не поспоришь, вибрация пропал(замечу что крестовины были исправны) как не странно, но факт! удивлен! верно

равномерная передача крутящего момента высокоскоростного вала при больших углах отклонения — до 17 градусов— хер знает не проверял такие углы, боюсь быстрее мост оторвется чем достигну такого угла! не доказано

снижение усилия продольного перемещения с 1,000 до 16 кг заметно машина стала вести как то иначе, разгон стал более плавны что ли, или мягче, но при этом заметно что набирает скорость быстрее и легче (не могу передать это ощущение) скорее верно чем нет

уменьшение износа узлов трансмиссии время покажет не проверено

снижение механических потерь на величину до 5 л.с.повторюсь! разгон стал быстрее, легче, плавнее и мягче скорее верно чем нет

полная взаимозаменяемость с преждними валами (штатная установка)тут и спорить не нужно верно на 100%

при интегральной оценке — снижение расхода топлива 1 литр на 100 км.на данный момент не проверено, могу выдвинуть только гипотизу, если разгон стал легче, соответственно расход должен уменьшиться проверка в процессе, ждем поездку на дальнюю дистанцию

Скажу так! проделанной работой остался доволен, результат порадовал, от вибрации избавился, ехать стало приятнее как на резком наборе скорости, так и на резком сбросе или просто при нейтральном качении!

НРАВИТСЯ жмем пальчик, не забываем
ВСЕМ СПАСИБО за просмотр

Шрус на ваз 2107 где находится фото

Защитите стекла автомобиля от искр во время сварки и работы
углошлифовальной машиной.
Отсоедините клеммы АКБ и установите автомобиль на яму или
опрокидыватель.
Возьмите новый порог и приложите поверх старого. Далее
маркером отметьте линии, по которым будете срезать старый порог. С завода края
порога заходят под переднее, а также же заднее крыло и привариваются
внахлест.
При необходимости порог можно приварить встык, так что при вырезании старого порога учитывайте этот момент.

Вверху и внизу порог приварен к усилителю и соединителю
контактной сваркой. Закерните сварные точки и высверлите их. Сверло используйте
на 7-8 мм и заточите, как показано ниже.

После сверления отделите с помощью ножа порог от кузова по
линии контактной сварки.
Высверлите точки контактной сварки и отделите от кузова
усилитель.

Оцените состояние соединителя и замените его целиком или
частично.
После сварки соединителя почистите мелкую ржавчину с помощью
болгарки и загрунтуйте все эпоксидным грунтом.

Подготовьте к приварке усилитель, где нужно обрежьте и
загрунтуйте.
Насверлите отверстий по местам контактной сварки вверху и
внизу. Далее очистите грунт в местах
сварки и приварите усилитель.

После сварки зачистите все и загрунтуйте эпоксидным грунтом.
Подготовьте порог к приварке, обрежьте в размер и
просверлите отверстия по местам контактной сварки.
Изнутри порога очистите транспортировочный грунт и загрунтуйте порог
эпоксидным.
Установите порог на кузов и закрепите его кузовными клещами.
Делайте «прихватки” и не спеша обваривайте
порог вокруг. В нашем случае помимо порога пострадала и стойка между дверьми,
поэтому на нее приварили две латки.

Зачистите сварочные швы и очистите транспортировочный
грунт с порога.

Загрунтуйте порог эпоксидным грунтом и дайте ему хорошо
просохнуть.
«Набейте” риску на грунте
скотч-брайтом и нанесите в нужных местах герметик по сварным швам.
При необходимости зашпатлюйте лицевые сварные швы.
Нанесите с помощью пневматического пистолета внешнюю
антикоррозийную защиту.
После всех произведенных работ нанесите антикоррозионный
состав в скрытые полости.

Наглядно процесс замены порогов ВАЗ 2107 в этом видео:

Процесс замены гранаты подробно

Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

1. Демонтируем нижнюю защиту двигателя.
2. Сливаем масло с КПП.
3. При помощи баллонного ключа демонтируем колесо.

Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.

Отсоединяем шаровую опору от ступицы.

Вытаскиваем ШРУС со ступицы.

Под капотом, с помощью монтировки, вытаскиваем внутренний ШРУС с КПП.

Для удобства зажимаем в тиски.

При помощи плоскогубцев снимаем хомут пыльника.

Установка проводится в обратном порядке, со сменой всех расходных материалов. В пыльник необходимо поместить шрусовую смазку.

Оригинал

Аналоги

Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

Наименование производителя	Каталожный номер	Средняя стоимость в рублях
Weber	CVJ 2110-1	1500
Master-sport	400952-ST-SET/5/-MS	1500
LPR	KLD823	1600
SCT	RT 209	1800
Fenox	CV16007	2100
Fenox	CV16007E7	2300
Pilenga	CV-P 2 001 K	2400
LYNXauto	CI-4602	2500
Coram	KCVJ012	2500
Hola	CV018	2700
Torque	VN-3837	2800
Profit	2810-1028	3000
Ruville	77203S	3700
Patron	PCV1658	4000
Finwhale	FJ-228	4000
Mapco	16081	4000

Трипоидная граната. Говорят, что они дольше ходят!

7.3. Шарнир равных угловых скоростей (ШРУС)

7.3.1. Внешний ШРУС

Внешний шарнир равных угловых скоростей (ШРУС)

1 – хомут; 2 – полуось; 3 – грязезащитный чехол; 4 – хомут; 5 – сепаратор; 6 – обойма; 7 – малая полуось;

8 – корпус шарнира; 9 – стопорное кольцо; 10 – шарик; 11 – конусное кольцо; 12 – пружинная шайба; I – положение пружинной шайбы при установке

Положение сепаратора с обоймой при их снятии и установке

I – положение сепаратора с обоймой при снятии;

II – положение сепаратора с обоймой после установки и поворота (стрелка)

Отдельные детали ШРУСа
заменять недопустимо. ШРУС заменяют только в сборе.

Наличие трещин,
сколов и следов коррозии недопустимо. При износе рабочих поверхностей
беговых дорожек более чем на 0,1 мм и наличии указанных выше дефектов
заменить шарнир в сборе.

При обнаружении
трещин заменить хомуты новыми. Хомуты должны надежно фиксировать
грязезащитные чехлы на посадочных поясках и обеспечивать шарнирам
полную герметичность.

О пыльниках

Их замена требуется значительно чаще, чем самих шарниров. Ресурс ШРУС – около 150 тысяч км. Резиновое изделие ходит в лучшем случае не более 30 тысяч км. Для замены наружного пыльника демонтировать привод необязательно. Но если требуется замена внутреннего ШРУСа на ВАЗ-2114, придется демонтировать весь привод.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Советы бывалых автомобилистов

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.

Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.

Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.

Стопорная гайка на ступице затягивается специальным динамометрическим инструментом

Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.

При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.

Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов

Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

Стуки в ходовой — частые спутники жизни владельцев ВАЗ 2114. Множество элементов, способных вызывать стук, плохие дороги, некачественные детали могут быть причиной посторонних шумов в подвеске. Распространенный источник проблемы — шаровый распределитель угловых скоростей, или ШРУС (граната).

Процесс замены детали несложен, поэтому поменять ее можно и своими руками. Часто задают вопрос, какой ШРУС для ВАЗ 2114 лучше: обычный или трипоидный. Среди самых распространенных доводов: трипоидный надежнее, но гудит и вибрирует на высоких скоростях. Обычный менее надежен, но машина лучше управляется на высокой скорости. Впрочем, можно встретить и противоположные мнения и доводы на этот счет.

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Что выбрать?

Для выполнения замены внутреннего или наружного шруса на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что наиболее подходящие и качественные шрусы для модели ВАЗ 2114 выпускает производитель, то есть АвтоВАЗ.

Но здесь наступает самое главное разочарование — они не продаются. Единственный вариант — это ехать на специализированный ВАЗовский официальный автосервис. Но с точки зрения финансовых затрат не самое разумное решение.

К тому же, сейчас на рынке есть достаточно широкий ассортимент аналогов

Судя по отзывам владельцев ВАЗ 2114, особое внимание следует обратить на шрусы производства таких фирм как:. Фото шруса GKN для ВАЗ 2114

Фото шруса GKN для ВАЗ 2114

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

Алгоритм замены распредвала ВАЗ 2107, ВАЗ 2106

Замена

Менять гранату своими руками лучше с помощником.

• снять колесо, вытащить колесные болты и шайбу гайки ступицы;
• открутить шаровую от поворотного кулака;
• вытянуть шлицевой конец наружного ШРУСа;
• вытащить привод с внутренним ШРУСом из КПП;
• если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
• снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
• при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
• стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
• внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Источники

Передняя подвеска цена

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое — привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Визуальное обнаружение разрывов пыльников также будет признаком неисправности ШРУСа. Обнаружив испорченную защиту какой-либо гранаты, ее нужно сразу же снять, разобрать и почистить. Если смазки было достаточно, а на шарнирах еще нет сильного износа, достаточно заменить пыльник и набить новую смазку. Если износ шариков очевиден, гранату лучше менять.

Диагностировать неисправность внутренней гранаты на ВАЗ 2114 сложнее. При ее неисправности хрустит при трогании в прямом направлении, а не в повороте. Но те же симптомы, например, у люфта рулевой рейки или износа подушек двигателя.

Иногда проблему можно диагностировать из ямы, подергав за привод со стороны КПП: сильный люфт или появление посторонних звуков свидетельствуют, что внутренний ШРУС следует заменить.

Место расположения — верхняя часть головки блока цилиндров (ГБЦ).

Обычно замена распредавала требуется из-за повышенного износа, царапин на его шейках, деформации.

Кроме того, может возникать стук клапанов при рабочих гидрокомпенсаторах, наращивание зазоров механизма приводов клапанов. Источником этих неполадок является чрезмерный износ кулачков распредвала, некачественное моторное масло, забитый масляный фильтр. Помимо перечисленных неприятностей, могут возникнуть еще такие неисправности как потеря мощности и перебои в работе двигателя.

Некоторые автовладельцы заменяют распредвал при тюнинге двигателя. Вместо штатного устанавливается спортивный — с лучшими характеристиками, фазами, видоизмененными кулачками. Результатом подобной замены становится увеличение мощности и улучшение КПД мотора.

Инструкция по разборке узла

Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить гайку ступицы с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:

1. Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
2. Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
3. Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше весь узел вынимается вручную. Для последующей разборки потребуются тиски.

Разборка ШРУСа ВАЗ 2114

Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника. Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.

Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.

Когда требуется замена

Если во время движения на своем автомобиле вы слышите шум, который исходит от передней части автомобиля, обязательно проверьте состояние пыльника. Довольно часто замена пыльника наружного шруса ВАЗ 2114 становится повседневной задачей сотрудников сервисных центров.

Для проверки достаточно вывернуть колеса в любую сторону и заглянуть под него. При обнаружении трещин или полноценных повреждений на пыльнике точно потребуется замена наружного шруса ВАЗ 2114.

Наличие повреждений говорит о том, что внутрь элемента попала грязь

Много ее или мало, уже не так важно. Загрязнения приводят к нарушению функциональности устройства.

В подобных ситуациях, когда шрус поврежден, продолжать движение своим ходом настоятельно не рекомендуется. Это опасно для вас, вашего автомобиля и остальных участников дорожного движения. Игнорирование этой рекомендации влечет за собой еще более дорогостоящий ремонт, поскольку пока вы доберетесь до гаража или автосервиса, повредите еще ряд узлов и элементов машины.

А шлицы на одной из сторон до конца доходят, а на другой не до конца. Какую сторону куда? Расскади плиз!!

а смазку менять типа не надо? а промыть шрус от грязи которая туда попала из за старого порванного пыльника, Желательно в деталях по наружной гранате на 2107 объяснил бы.

У соседа по гаражу на Вазике и без наружной гранаты куча чем руки занять Ж)) видео о том как не нужно делать.

Проверял таким способом. Хруст шел слева. Заменил внешний левый, хруст остался. Опять разобрал и заменил внутренний хруст пропал. При вывешивании колеса внутренний изменяет свой угол — должен выдавать себя тоже. Внутренний прямо по плавным кочкам хруст. Внешний на ровной дороге вывернуть руль с нагрузкой — хруст.

Помогло. Большое спасибо. Так бы качал до посинения. Мне приятель сказал и без наружной гранаты на 2107 куча чего навернулось…

Доброго времени суток,подскажите пожалуйста как проявлялась вибрация,у меня от 100 примерно до 110,ищу причину.

Не нужно к мелочам придираться коментаторы, отличное видео и есть чему поучиться. спасибо Владимир за урок.

Cпасибо! Хорошее видео. А что будет плохого если долго ездить на маховике который уже ‘лапочет’ на нейтральной передаче? Постоянные проблемы с наружной гранатой уже задолбали >)

У меня аналогичный случай как у вас но ваз 2114, я тоже думал удлинить вал, но после вставки втулки на вал при езде вибрации не будет? Щас езжу со вставленной шайбой 0.8мм вроде не вылетает но гайку не могу закернить потому что шрус наружний короче стал. Итак думаю удлинить вал на 10мм. Вопрос: вибрации потом не будет после токарного вмешательства? Заранее благодарен. Жду ответа.

Неплохо, если более обстоятельно по наружной гранате на 2107 показал бы. 3 шт верх шаровое 1 шт низкой шаровое

Фебест вообще не катируется! Резину делают с большим содержанием сажи. Видно, что хозяин автомобиля экономит на всем. Мастеру ‘плюс’, а хозяину ‘минус’

У друга с наружной гранатой на 2107 до сих пор все зашибись >) Я вас понимаю Роман,но тут смысл не изучить конструкцию, а проанализировать применяемые материалы и выбрать лучшую шаровую, сейчас сам ездил на трэк мастер,итог две зимы и вот 200км назад появился скрип,а сейчас стук с обеих сторон. Есть как вариант Reville 150-160гривен 1 шт. Но как ни странно,у одного продовца они серые с силиконовой резинкой и упаковка синяя,а у другого черные и пыльник черный и коробка. Где тебя обдурят.

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Где находится ШРУС (Граната) в машине

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

• Манеры вождения;
• Модели машины;
• Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Порванный пыльник — типичная неисправность

1. Не давить педаль в пол на повороте, особенно при трогании
2. Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа – внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы – это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике.
Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа – появился хруст в колесе:

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

Что понадобится для замены ШРУСа

• молотком, отверткой, пассатижами, домкратом;
• комплектом ключей и головок;
• слесарными тисками;
• монтировкой или достаточно длинной трубой.

Как заменить гранту

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Замена внешнего ШРУСа

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

1. Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
2. Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
3. Болты, скрепляющие поворотный кулак с шаровой, убираем.
4. Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
5. Старый пыльник и хомуты снимаем и отправляем в мусор.
6. Снимаем ШРУС ударами молотка, вращая его по полуоси.
7. Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Как продлить срок службы гранат

Все очень просто, следуйте трем основным правилам и привода вашего автомобиля прослужат очень долго:

1. Никогда не рвите с места! При резком старте, крутящий момент значительно выше, чем при езде. Из-за больших нагрузок, гранаты быстро приходят в негодность;
2. Не газуйте при вывернутом руле. Когда шарнир повернут на большой угол относительно оси, нагрузка на его элементы сильно возрастает, что способствует более быстрому изнашиванию ШРУС;
3. Проверяйте состояние пыльников на гранатах (при попадании грязи, песка и других инородных тел, механизмы гранат быстро изнашиваются).

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Что такое ШРУС?

ШРУС (именно так, а не шруз, шруц) — это «шарнир равных угловых скоростей». Такое название для непрофессионального автомобилиста непонятно. Поэтому часто этот узел в народе называют «граната». Почему шарнир? Потому что узел соединяет две оси, которые могут менять угол между собой. Шарнир нужен для поворота оси колеса относительно вала, который выходит из коробки передач. ШРУС позволяет с помощью руля поворачивать колеса и при этом передавать на них вращение от коробки. Почему «равных угловых скоростей»? Потому что ШРУС не меняет скорости вращения колеса относительно приводного вала от КПП.

Где применяется ШРУС?

Эти шарниры применяются почти на всех современных легковых переднеприводных авто. Также он устанавливается на полноприводных автомобилях с независимой подвеской передних колес. По своему принципу работы ШРУС похож на классический кардан. Однако у него есть особенности, которые делают его незаменимым именно в легковых авто. ШРУС в отличие от кардана передает вращение от одной оси к другой равномерно, без рывков. При этом угол между осями достигает 70 градусов, что для кардана недопустимо. Ресурс работы ШРУСа в разы превосходит ресурс кардана.

Сколько ШРУСов в автомобиле?

В классической конструкции переднепривоного автомобиля четыре ШРУСа. Два у колес, и два с каждой стороны коробки передач. Первые принято называть наружными, а вторые внутренними.

Для чего нужен внутренний ШРУС?

Внутренний ШРУС (его называют еще трипоид) нужен для возможности перемещаться приводному валу относительно коробки. Эти перемещения связаны с ходом деталей независимой подвески. Трипоид позволяет отклонять оси только на 20 градусов, что вполне достаточно для компенсации хода подвески.

Особенности эксплуатации.

ШРУС — это высоконагруженный узел. Внутренние детали требуют наличия специальной смазки, которая закладывается в узел при его установке. ШРУС обязательно изолирован специальным чехлом — пыльником. От надежности пыльника, в том числе, зависит срок службы шарнира. Порванный пыльник очень быстро приводит к попаданию грязи и воды внутрь и быстрому износу трущихся деталей. Периодическая проверка пыльников — обязательная операция. К выходу из строя ШРУСов приводит и неграмотная эксплуатация. Резкий старт с вывернутыми в крайнее положение колесами перегружает ШРУСы.

Замена и выбор ШРУСов.

Как правило, наружные ШРУСы не ремонтируются. Часто производители автомобилей не предусматривают замену ШРУСов, предлагая замену всего привода в сборе. Стоимость оригинального привода высокая. Поэтому неоригинальные производители (в основном из Китая и Тайваня) наладили производство ШРУСов для таких приводов. Китайские как правило имеют невысокий ресурс, но все же решают проблему при отсутствии денег на приводной вал. Из мировых брендов, поставляющих ШРУСы и приводы на конвейеры можно выделить GKN / Spidan.

При выборе неоригинального ШРУСа нужно внимательно проверить его присоединительные параметры: количество наружных шлицев на ступичном валу, количество внутренних шлицев на обойме внутри ШРУСа, общие габариты узла, наличие кольца АБС (если машина с АБС). При покупке обращайте внимание на комплектность. Стандартным считается такой: сам ШРУС, пыльник, два хомута, пакет смазки. Иногда в комплект входит ступичная гайка.

Для начала, нужно понять, какой именно ШРУС требует замены на ВАЗ 2107: внутренний или наружный. Замену наружного ШРУСа ВАЗ 2107 делают без снятия привода (приводного вала), а для замены внутреннего ШРУСа, вал придется снимать. На некоторых моделях, для замены может потребоваться частичная разборка подвески.

Несмотря на то, что ШРУС сам по себе ломается редко, выходит он из строя по причине порванного пыльника или поломки хомута (стяжки), которым крепиться пыльник. Если на внутреннем ШРУСе есть трипод, то можно заменить только один трипод, что будет существенно дешевле. Для продления срока службы ШРУСа, нужно раз в три месяца делатьдиагностику подвески, при которой осматривать состояние пыльников и при необходимости произвести смазку ШРУСов.

Стоимость замены ШРУСа:

Вид работы	Замена
Замена наружного ШРУСа	от 1500 руб.
Замена внутреннего ШРУСа	от 1800 руб.

Автосервисы по замене ШРУСа в Санкт-Петербурге:

Если по конструктивным особенностям, замену ШРУСа на ВАЗ 2107 сделать невозможно, тогда, придется делать замену приводного вала в сборе со ШРУСами.

Когда делать замену ШРУСа:
— появление хруста в начале движения автомобиля;
— хруст при повороте колеса на скорости;
— рывки при трогании автомобиля.

Несвоевременная замена может привести к печальным последствиям, вплоть до аварии на дороге. Берегите себя и своих близких!

Шрус на ваз 2107 где находится фото

Шрус «ГРАНАТА» (шарнир равных угловых скоростей) знаком видимо каждому автовладельцу переднеприводных автомобилей, а также первый признак его неисправности – хруст или треск при трогании или повороте колес переднеприводного автомобиля. При появлении подобного признака износа «гранаты» не стоит тянуть с его заменой и ждать, когда он окончательно развалится и машина будет не способна самостоятельно добраться до места ремонта. В таких случаях эксплуатация автомашины станет просто невозможной.

Кстати: убедиться в том, что появился люфт в соединении, можно покачав полуось рукой.

Несмотря на то, что диагностика не выявила каких-либо люфтов в колесном узле, наличие хруста вполне достаточно для ревизии шруса или его замены. Осмотр защитного чехла -пыльника шарнира показал, что он имеет глубокие трещины, хотя они еще не сквозные, но не стоит рисковать, так как это уже само по себе опасно для эксплуатации узла. Чехол не должен иметь, каких либо следов повреждений и однозначно подлежит замене на новый пыльник «гранаты».

Если не заменить пыльник шруса сразу, то в его трещины начнет попадать песок, грязь, вода и подобная абразивная смесь быстро приведет в негодность саму «гранату» шарнир, стоимость которого несравненно выше стоимости защитного чехла.

В первую очередь под колеса автомобиля необходимо поставить противооткатные башмаки, если работа выполняется на смотровой яме, для безопасности проведения работы. Затем сняв колесо со стороны замены шруса, откручивается гайка ступицы. Так как гайки стопорятся при сборке, имея приличный момент затяжки (порядка 22,5-25,0 кгс*м), то ее не всегда удается стронуть с места. В таких случаях лучше воспользоваться посторонней помощью, помощник давит на педаль тормоза, а вы отдаете гайку ступицы.

Вообще эту операцию лучше сразу начинать со «срыва» колесной гайки, а уже затем снимать само колесо. В любом случае затяжка действительно сильная, поэтому нужно воспользоваться длинным воротком и головкой, или же, в крайнем случае, удлинить вороток с помощью отрезка трубы. Откручивается гайка ступицы, снимается упорная шайба гайки.

Далее отдаются болты крепления шаровой опоры к поворотному кулаку. Затем выворачивается колесо в крайнее положение, оттягивается ступичный узел и вынимается сам наружный шрус для замены. Хотя в данном случае замене подлежит лишь наружный шрус, для удобства дальнейшей работы на тисках снимают полуось целиком.

Перед снятием полуоси с КПП необходимо слить из нее часть трансмиссионного масла, так как иначе оно будет вытекать во время работы. Масло сливается в количестве одной третьей от общего объема, залитого в коробку передач. Для этого необходимо приготовить какую-либо чистую емкость. Откручивается сливная пробка коробки и сливается треть масла.

Затем необходимо приложив некоторое усилие монтировкой к внутреннему шрусу выталкиваем его из коробки передач.

Далее удобнее всего производить снятие наружного шарнира, воспользовавшись тисками. Полуось зажимается в тиски, и приступаем к демонтажу «гранаты». Для начала снимается стяжной хомут защитного чехла шарнира, потом чехол сдвигается назад по полуоси для удобства доступа к самому шарниру.

Затем через проставку из мягкого металла (медь, алюминий) наносится удар по торцевой части «гранаты» и он «сходит» с полуоси. В данном случае если «граната» уже не подлежит дальнейшей эксплуатации, то его можно сбить при помощи просто молотка или легкой кувалды.

Далее следует выбор производителя запчастей, в продаже сегодня представлены изделия различных зарубежных производителей во главе нашего родного Ваз Интер Сервиса, как говорится, выбирай на вкус. В данном случае выбор остановился на многократно проверенном изделии фирмы GKN, хотя право выбора всегда остается за владельцем автомобиля. Кстати есть неплохие гранаты фирмы KRONER (цена плюс качество).

Шрусы от компании GKN или KRONER установлены на многие автомобили в процессе их замены и еще ни разу не пришлось в них разочароваться. При покупке лучше сразу посмотреть комплектацию изделия на месте. Набор от компании GKN или KRONER полностью предусматривает все необходимые компоненты для замены шруса. Это сам шрус, чехол шарнира, хомуты, гайка ступицы, новое стопорное кольцо и необходимое количество специальной смазки (на основе молибдена) для закладки в шарнир при его установке.

При этом хочется заострить ваше внимание на одевании защитного чехла гранаты на полуось. Как видно на оси находится стопорное кольцо и ограничительный выступ, если одевать чехол без его предохранения, то есть возможность повредить внутреннюю его поверхность (с малым диаметром), что в дальнейшем заметно сократит срок его эксплуатации.

Для защиты внутренней части пыльника при его монтаже на ось нужно изготовить защитный конус, который к тому же поможет легко и без нарушения пыльника одеть его на полуось. Конус легко изготовить из старой пластиковой бутылки, из которой вырезается полоска необходимой ширины и одевается в виде конуса на ось, меньшей его частью к чехлу и чехол легко пройдет через конус не «поранив» внутреннюю поверхность. Протянув пыльник, конус убирается с оси.

Далее в новый шарнир закладывается смазка прилагаемая в комплекте, и он через проставку «сажается» на полуось. Затем оставшуюся смазку добавляем в чехол. Одевается защитный пыльник шруса, устанавливаются сначала малый, а затем большой хомут и полуось готова к установке.

Ось устанавливается на место путем несильного удара со стороны наружного шарнира через деревянный брусок, одевается ступица, прикручивается шаровая опора, заливается масло в коробку передач, колесо ставится на место. Не забудьте установить новую гайку ступицы из комплекта и раскернить ее после затяжки на ступице колеса.

Добавлю еще такой факт: замену наружного шруса, проводя обслуживание автомобиля, можно выполнить, не снимая полуоси исключив при этом сразу несколько сложных операций.

Для этого после отдачи крепления шаровой опоры и снятия ступицы со шлицов гранаты, снимается чехол оси (если он подлежит последующей эксплуатации, то просто разрезается на месте) и полуось отводится в сторону. Далее нужно удерживая одной рукой ось, другой сделать резкий удар молотком по торцу гранаты и он, как правило, сходит сразу с оси. При необходимости удар нужно повторить. Когда же рядом есть помощник, то работа упрощается, так как помощник держит ось, а вы можете уже через наставку сделать более точный удар по торцу гранаты.

Что такое ШРУС и в чем его секрет?

Наверное, многие автолюбители, слышали такое слово как ШРУС. Заезжая на станцию технического обслуживания можно услышать много интересных слов, но большинство водителей бояться поломки ШРУСа как огня. Что это за хитрое устройство, почему его ремонт обходится в копеечку, выясним в сегодняшней статье.

Стоит отметить, что буквально полсотни лет назад, автолюбители даже понятия не имели о подобном изобретении. ШРУС – это аббревиатура, расшифровывается как шарнир равных угловых скоростей. Принцип работы механизма использовался еще в Древней Греции. Современные ШРУСы получили свое массовое распространение в 50-х годах прошлого столетия.

Что такое ШРУС и для чего он нужен?

ШРУС решает много проблем.

1. Помогает снять излишнюю вибрацию.
2. Синхронизирует вращение ведущих колес.
3. Снижает нагрузку на ведущий вал во время передвижения автомобиля.

Передача движения осуществляется под углом между передними или задними полуосями. Конструкция очень полезная, но при поломке может привести к дорогостоящему ремонту. Именно поэтому многие владельцы ТС, даже боятся произносить вслух аббревиатуру, дабы не накликать беды.

Устройство и принцип работы ШРУСа

В первую очередь шарнир предназначен для передачи движущей силы от двигателя к колесам автомобиля. Вторая важная функция – это сохранение движения при разных плоскостях колес. Простыми словами, наезжая на бугорок или яму, одно из колес будет расположено выше, чем второе, при этом движения автомобиля будет неизменно. Сложное устройство конструкции позволяет колесам двигаться в разных положениях. Принцип работы каждого вида шарниров одинаковый, отличается только конструкция. Граната может поворачиваться под углом до 70 градусов, при этом передавая вращательное движение колесам.

Принципиального различия в схеме работы ШРУСа нет. Одна часть привода крепится при помощи ступичного подшипника к двигателю, вторая присоединяется к колесам. При включении передачи, двигатель передает движение по трансмиссии, и автомобиль совершает движение. Каждый ШРУС состоит из внутренней и внешней части. Внутри конструкции находятся специальные шарики, которые соединяют два элемента в жесткую конструкцию. Внешняя часть более подвижная и может работать при углах до 70 градусов. Внутренний элемент работает в пределах 20 градусов.

Важное значение, в работе гранаты имеет смазка. Все внутренние детали движутся с большими скоростями, поэтому хорошая смазка способна уменьшить трение и износ элементов конструкции. Как правило, каждый шарнир закрыт резиновым колпаком, чтобы грязь не попадала внутрь. Стоит отметить, что резиновая защита имеет большое значение в работе механизма. Если пыльник повреждается, смазка выходит наружу, грязь попадает на важные элементы и шарнир выходит из строя.

Внешний ШРУС

Внешний шарнир очень легко определить визуально. Находится он возле ведущего колеса, как правило, оборудован многогранником системы ABS и большим резиновым пыльником пирамидообразной формы. Как мы уже писали, пыльник защищает гранату от попадания влаги, грязи и пыли.

Конструкция ШРУСа чем-то напоминает карданный вал. Но последний, в связи с особенностью конструкции не может поворачиваться на критические углы. Это связано с тем, что угол работы карданной передачи очень маленький, а при критических углах начинаются рывки, которые пагубно влияют на коробку передач.

Совершенно другое дело – ШРУС. Конструкция позволяет выполнить механизм небольшого размера, который будет поворачивать колесо в разных плоскостях, при этом сохраняя плавность хода и комфортную езду.

Внутренний ШРУС

В некоторых случаях, схема внутренней «гранаты» может быть похожей с внешней. Но, как правило, разработчики внедряют иную схему. Если ШРУС двигается при помощи трех подшипников, его называют трипоидным. Как показывает практика, подобный механизм ломается намного реже. Это связано с тем, что он меньше подвержен критическим нагрузкам и смены углам, так как находится ближе к дифференциалу, то есть к центру авто. В зависимости от конструкции он может состоять из шариков, разного размера и диаметра.

Принцип работы аналогичный внешней гранате, только из-за конструктивной особенности и расположению, внутренний шарнир работает при меньших градусных диапазонах. Как правило, рабочий угол составляет до 20 градусов.

Видео работы внешнего и внутреннего шруса на приводном вале.

1. Кулачковый
2. Трипоидный
3. Шариковый
4. Карданный спаренный

Кулачковый состоит из двух круглых элементов, один из которых входит в другой. Подобная конструкция позволяет применять максимальные нагрузки на ось. Как правило, транспортные средства, оборудованные кулачковым шарниром, двигаются только на средних скоростных режимах.

Трипоидный состоит из трех подшипников. Большинство автомобилей оборудуют именно этой системой. Она более универсальная и довольно жесткая, способная осуществлять работу на высоких скоростях и служит достаточно долго.

Шариковый работает по принципу трипоидной системы, только вместо роликов, вращающий момент передают небольшие металлические шарики, заключенные в оболочку и двигающиеся по заданным каналам.

Карданный состоит из обычных карданных соединений, которые передают крутящий момент колесам автомобиля. Устанавливается на большие грузовые автомобили.

Неисправности, признаки и причины поломок

При нормальной езде и периодических проверках, шарниры могут прослужить очень много лет. Из опыта можно сказать, что некоторые ШРУСы работают по 10-15 лет без проблем. Самой частой поломкой является – износ пыльника. Когда рвется защитная резина, грязь попадает в кожух, смазка вымывается, система начинает давать сбои.

В большинстве случаев, узнать о поломке гранаты можно во время езды, а также на слух. Когда грязь попадает в пыльник, ШРУС при езде на поворотах начинает специфически шуметь. Звук называют «хрустом». Если услышали один раз, ошибиться будет сложно. Но лучше не слышать его на своем автомобиле! Как правило, хруст сигнализирует автовладельцу о недостатке смазки.

Диагностика шруса

На видео, ниже, Вы увидите наглядно, как можно диагностировать поломки ШРУСа несколькими способами.

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт. Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Заключение
