Из чего сделать гриль на сабвуфер 16

Из чего сделать гриль на сабвуфер 16

Нужен гриль для саба. Вариант с сеткой неподходит, т.к. нестандартный размер динамика. Видел иногда в заводских корпусах вместо сетки обходятся несколькими металическими рейлингами, получается что-то типа широкой буквы П. Скромно, да и динамик видно во всей красе. Также можно использовать для защиты усилителей, если они стоят в открытом виде. Интересует как и изчего можно их сделать, а то, что-то не соображу.

• [Geely] КитаеЦ
• сетка защитная или просто гриль
• хочу смастерить стелс в Ваз 2112,может у кого есть выкройка
• Гриль на саб Vibe FLI TRAP 12?
• Подскажите как мне смастерить короб для Alpine SWR-1222D

Если Вы впервые на нашем Форуме:

1. Обратите внимание на список полезных тем в первом сообщении.
2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
3. Для изучения Форума не обязательно регистрироваться — практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

Шкодовод — Начальник смены

Репутация: 276620 Регистрация 16.03.2008 Город/село Красноярск Сообщений 2,971 Спасибо (Раздал) 931 Спасибо (Получил) 1373

Re: Как смастерить гриль для саба.

купить в мебельном ручки для ящиков. все просто

Кастомный гриль для сабвуфера своими руками часть 1

Всем дратути! Из названия поста все предельно ясно, особо писать то не чего, так пару фото пару строчек.
Так как я наконец таки почти доделал свой сабвуфер, дело встало за защитным грилем. В интернете очень много всевозможных грилей, от тупа изогнутых пару сварочных электродов до деревянныхне пойми чего… Честно, я понимаю что многие делают исходя из своих возможностей, умений и тд. Но вот блин блинский, не ужели тебе не хочется сделать что то такое, чтоб это реально радовало глаз, постараться ?! Ну да ладно, пркдстовляю вам на суд мой вариант.
Короче, долго ли коротко ли, но я наткнулся на одну Организацию которая изготавливает грили для динамиков на заказ. Посмотрев у них несколько вариантов, мне понравились парочка. Выбрав конкретно 1, я приступил к изготовлению.
Для начала, колоре нарисовали проэкт, далее все это залили в лазерный станок для резки, нарезав деталей из листового металла толщиной 4мм, я приступил к сборке.

8 стоек для удержания 2х полок между собой

Сама изюминка)
Начинать следует с верхней полки.
Взяв 2 мощных магнита, приложив их к металлической линейке, получил что то вроде магнитной линейки, которая задавала направление и при этом удерживала пока что незакрепленные детали

При помощи сварочного аппарата, делаем прихватки, затем убедившись что все тип топ, делаем уже "капельки" сварки

Как сделать гриль для сабвуфера своими руками

Многие радиолюбители, занимающиеся изготовлением самодельных акустических систем своими руками, кроме технических сложностей сталкиваются и с дизайнерскими трудностями. Многих интересует, как сделать сетки для динамиков своими руками. Декоративные сетки должны красиво выглядеть, быть достаточно прочными и не препятствовать нормальному прохождению звуковых волн. Если для бытовых колонок можно использовать специальную ткань, то для автомобильных акустических систем потребуются именно сетки – надёжные и не поглощающие пыль. Иногда автовладельцев не устраивает имеющееся оформление автомобильных колонок, а иногда старые покрытия просто ломаются.

Сетки на динамики своими руками

Многие радиолюбители, занимающиеся изготовлением самодельных акустических систем своими руками, кроме технических сложностей сталкиваются и с дизайнерскими трудностями. Многих интересует, как сделать сетки для динамиков своими руками. Декоративные сетки должны красиво выглядеть, быть достаточно прочными и не препятствовать нормальному прохождению звуковых волн. Если для бытовых колонок можно использовать специальную ткань, то для автомобильных акустических систем потребуются именно сетки – надёжные и не поглощающие пыль. Иногда автовладельцев не устраивает имеющееся оформление автомобильных колонок, а иногда старые покрытия просто ломаются.

Решётка динамика своими руками

Декоративные решётки для громкоговорителей могут быть изготовлены из любого подходящего материала. Несмотря на кажущуюся простоту, эта работа требует внимания и терпения.Некоторые мастера делают защиту на акустические системы из тонкого листового металла или пластика. Для этого нужно очень аккуратно разметить лист материала, а затем, используя дрель и тонкое сверло насверлить по разметке маленькие отверстия.

Этот способ подойдёт, если защитная сетка делается на небольшие громкоговорители типа пищалок. Гораздо сложнее делать защитные сетки для динамиков своими руками на акустические системы с несколькими динамиками. Малейшая ошибка и заготовка будет испорчена.Защитные сетки для динамиков своими руками можно сделать из лужёной медной проволоки. Для этого потребуется проволока 1-2 мм, мягкий припой и паяльник. Работа кропотливая и тонкая, но результат может получиться вполне достойным. Чтобы скрыть мелкие недочёты, готовая сетка покрывается, в несколько слоёв чёрной эмалью.

Гриль на сабвуфер своими руками

Сабвуфер представляет собой отдельную акустическую систему, предназначенную для воспроизведения низких частот звукового диапазона (обычно 20-120Гц). Применение сабвуфера позволит Вам не напрягать акустическую систему низкими частотами, оставив для них лишь средние и высокие. Так как человеческий слух не может распознать направление низкочастотного звука, достаточно иметь только один сабвуфер и установить в его в любом удобном Вам месте. Изготовление любого корпуса для сабвуфера нужно начинать с покупки динамика. Рассмотрим основные параметры динамической головки для сабвуфера, которые нужно учитывать при изготовлении сабвуфера. Размер – обычно динамики для сабвуферов бывают следующих размеров: 6-ти дюймовые головки – редко используются в качестве основного сабвуфера. Для нормального функционирования нужно использовать их несколько. Поэтому обычно их используют как дополнительный источник мид-баса. 8-ми дюймовые головки – Похожи по характеристикам предыдущему варианту. Однако существует мнение, что при правильной установке такие динамики можно использовать при изготовлении основного сабвуфера. Но все же мы рекомендуем не использовать их для этой цели. Подобные динамики можно использовать для получения фронтального баса. 10-ти дюймовые головки позволяют построить функциональную систему благодаря своему небольшому размеру и хорошим характеристикам. Такие динамики способны довольно качественно звучать в корпусе, типа «Закрытый Ящик» размером 15 – 20 литров. Таким образом, можно получить компактный сабвуфер, создающий неплохое звуковое давление. 12-ти дюймовые головки – самый распространенный вариант для изготовления сабвуфера. На наш взгляд, это оптимальный вариант. Сабвуфер будет занимать не очень много места (около 25 – 35 литров объема) и позволит получить качественное звучание. 15-ти дюймовые головки устанавливают, как правило, для соревнований по SPL, так как не каждый автомобиль способен вмещать сабвуфер объемом 60 – 90 литров. Так же система, изготовленная с применением таких динамиков достаточно дорога. Теперь перейдем к разнице в сопротивлениях звуковой катушки. Основной принцип – чем меньше сопротивление в нагрузке у усилителя, тем выше мощность. Однако, зачастую, при использовании 1 – 2 Ом в нагрузке, качество значительно теряется. Исходя из этого, на наш взгляд, лучше отказаться от сопротивления 1 Ом, а свой выбор остановить на 2-4 Ом. Осталось рассмотреть мощность сабвуфера. Здесь нет единого мнения, но точно можно сказать, что динамик должен быть в любом случае мощнее, чем максимальная выходная мощность усилителя. Однако, стоит помнить, что ни одна система не рассчитана в стандартном режиме на использование ее в максимальной громкости. Так как в этом случае возрастают нелинейные искажения, и качество звука сильно падает. В связи с этим, рекомендуется все же придерживаться баланса. Теперь перейдем непосредственно к изготовлению корпуса. Они классифицируются по варианту конструкции: Стандартный ящик. Корпус типа «стелс» – размещается в нишах автомобиля. Рассмотрим каждый из них. Стандартный корпус выполняется в трех конструкциях – ЗЯ (закрытый ящик) и ФИ (фазоинвертор) и БП (бандпасс). Последний бывает в двух вариациях БП 4 и БП 6

ЗЯ — Преимуществами конструкции закрытого корпуса являются его простота в изготовлении и наименьший размер. Основные недостатки — меньшая эффективность и КПД, по сравнению с другими корпусами. ФИ и БП требуют более сложных расчетов и настройки, но эффективность и КПД имеют намного выше, чем ЗЯ. Для расчета сабвуферов существует много различных программ, таких как Blaubox, WinISD Pro Alpha, WinSpeakerz, Perfect Box 4.5,JBL Speakershop, WinISD 0.44 и др. Самой распространенной является программа JBL Speakershop. Чтобы рассчитать корпус в программу вводятся технические характеристики динамика, которые можно узнать у производителя, в инструкции по эксплуатации или посмотреть в интернете. Программа поможет Вам получить все необходимые данные для изготовления сабвуфера. Когда все расчеты закончены перейдем непосредственно к изготовлению корпуса.

ЗЯ (Закрытый Ящик) ЗЯ – самый компактный вариант сабвуфера, благодаря чему, его легко можно расположить за задними сиденьями таким образом, чтобы он занимал минимум лишнего пространства.Форму корпуса сабвуфера выберем в виде усеченной пирамиды, как наиболее универсальную, со скошенной задней стенкой с углом в 23 градуса, так как у большинства автомобилей спинка заднего ряда сидений наклонена именно на такой угол. После определения требуемого объема приступаем к расчету и изготовлению чертежа корпуса сабвуфера. Переднюю стенку корпуса сабвуфера сделаем из ДСП толщиной 23 мм, а боковые – толщиной 20 мм.

Выпиливаем стенки корпуса нужных размеров и в нужном количестве, приступаем к сборке корпуса. Все соединения выполняем с помощью клея и саморезов. Саморезы вкручиваем с шагом в 5 см, предварительно просверлим отверстие под них сверлом на 3 мм и раззенкуем сверлом 10 мм под головки саморезов. После этого, на одной из боковых сторон с помощью циркуля размечаем отверстие под акустический терминал.

Вырезаем отверстие электролобзиком.

акустический терминал при высоком давлении может создавать призвуки. Чтобы этого избежать экранируем его небольшой коробочкой.

Промазываем ее клеем и прикручиваем к боковине с помощью саморезов.

С помощью рубанка срезаем выступающие края корпуса.

Вырезаем на передней стенке отверстие под установку динамика. Крепим ее к корпусу с помощью клея и саморезов.

Для защиты корпуса от влаги и конденсата, пропитаем корпус мебельным нитролаком

Решётки для динамиков своими руками

Самодельное изготовление защитных сеток для акустических систем требует аккуратности и усидчивости. Гораздо проще использовать уже готовые сетки, которые предназначены для других целей, но вполне подойдут для декоративного оформления акустических систем. Если нужна решётка маленького диаметра то можно использовать защитную сетку от вентилятора, который установлен на компьютерном блоке питания.Решётки от старых блоков можно найти на любом радиорынке. Они сделаны из хромированной проволоки и имеют диаметр 12 см. При необходимости сеточку можно покрасить в чёрный цвет.

В качестве декоративной решётки для бортовых колонок используется решётка воздушного фильтра грузовых автомобилей. Такие фильтры применяются в машинах КАМАЗ, МАЗ или ГАЗ Сетка имеет вполне товарный вид и подойдёт для внешнего оформления акустики. Лучшим материалом для изготовления защитного покрытия на динамики является декоративная сетка, применяемая для тюнинга легковых автомобилей. Она может иметь отверстия любой формы. Они бывают круглые треугольные или шестигранные. Дизайнерские решётки делаются из нержавеющей стали и выглядят очень эффектно. Более простые виды сделаны из прочного пластика.

Декоративная решётка бывает плоской или имеет оригинальный рельеф. Из такого материала несложно вырезать декоративное обрамление динамиков на акустических системах автомобиля. Приобретая сетку для акустики лучше выбирать изделие из более толстого металла. Во-первых, такое покрытие будет надёжнее защищать автомобильные громкоговорители, во-вторых, это позволит исключить возможный дребезг при больших уровнях громкости.

Гриль для сабвуфера 12 своими руками

Всем доброго времени суток! Все кто уже подписан на мой БЖ наверное читали о установке сабвуфера стелс в моей Каптиве.

Так вот на этом работы с сабом не закончились, и как я где-то уже писал, хотел гриль, что бы защитить сам динамик, но стандартный гриль или сетку не хотелось.

Было принято решение сделать такой гриль, какой захочется и понравится) По приезду из Тайланда, где очень понравились грили в Тук-Туках, сделанные из оргстекла, решил занять этим вопросом.

Приобрел себе кусок оргстекла, нашел в интернете рисунок, распечатал его в масштабе диаметра своего динамика и начал

Гриль для сабвуфера 12 дюймов с рисунком дракона. Предназначен для защиты мембраны динамика.

Состав: 3D Сборка

Софт: SolidWorks 2015

Дата: 2018-09-24

Просмотры: 616

3 Добавить в избранное

DISCLAIMER: Все товарные знаки и логотипы, перечисленные ниже, являются собственностью их владельцев. Их использование в данном посте не подразумевает никакой коммерческой выгоды. Данный проект был создан в личных целях.

Итак, я вернулся к своему увлечению снова.

Я опять решил строить сабвуфер типа ‘Stealth’, теперь уже для Geely Emgrand 7. Термин stealth (применительно к сабвуферу) очень распространен в сети и означает специфичную конструкцию ящика, который по форме повторяет сложные контуры внутреннего пространства багажника, что позволяет значительно сэкономить место в багажнике и гармонично вписать сие чудо в интерьер автомобиля.

Так как это уже не первый мой подобный проект, определенные навыки и опыт уже пришлись ко двору, но я все равно постарался использовать новые подходы, материалы и технологии.

В качестве первой инновации я решил создать матрицу для сабвуфера, чтобы потом была возможность повторно изготовить подобный продукт. Матрица была выполнена из пенопласта и клея (дракон, ПВА)

Создание матрицы сабвуфера из пенопласта:

Добавление каждого нового элемента в матрицу требовало постоянной многократной примерки на месте будущего расположения сабвуфера. Мусора из остатков пенопласта в багажнике было много

Берете саморезы и вкручиваете их по углам.

После всех этих скруток красите всю деревянную рамку черным матовым акрилом.

Берете ткань и натягиваете на гриль — главное, чтобы ткань была акустически прозрачной. Натянули отрезали сколько надо и все.

Берете в руки промышленный степлер и начинаете прибивать к первой рамке, немного растягиваете ткань, чтоб не топорщилась.

А вот ко второй рамке когда начинаете прибивать, то нужно натягивать, но не сильно, а то порвете ткань.

Лучше это делать вдвоем. Прибиваете — расправляете и всё ваша гриль для акустики готова.

Расскажите о своей звуковой системе аудио-видео аппаратуре постройке, настройке и т.д на конкурс.

Присылайте на эл.почту текст, фото, схемы с пометкой на конкурс, если не знаете с чего начать, как написать, то пишите, мы вам поможем, пришлем список готовых вопросов для интервью.

Не бойтесь меня и добавляйтесь в ВК, Ютуб, Одноклассники

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!

На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

Себестоимость грилей:

• рейки — 60 руб
• саморезы — 10 руб
• краска акриловая черная — 50 руб
• ткань — 500-1500 руб.
• скобы — 50 руб — пачка

Для начала выпиливаем рейки, фото я вам показывать не буду всё увидите на видео ниже а сам процесс расскажу вкратце.
Для начала намечаем и выпиливаем одинаковой длины рейки.

Для этого лучше взять ручную пилку, эл .лобзик может поломать хрупкие деревяшки.

Затем специальным устройством незнаю как оно называется, делаете отверстия (у меня оно в наборе отверточном).

Как сделать акустически прозрачные грили для защиты от кошек?

Для прослушивания музыки в выходные снимаю грили — как на фото, но из за кошек (спят на АС — могут повредить динамики запрыгивая) постоянно приходится одевать обратно после. Снимаю, потому что они резонируют.

Хочу услышать Ваши предложения, что можно использовать для защиты динамиков от повреждения, возможно есть опыт изделия защитных сеток для акустики своими руками.

По возможности — приложите фото.

Оригинальные грили ломать и перетягивать не стану.

Кошек — Уважаю и запрещать им спать на АС не буду!)

Ответы

Защитный гриль на АС изготавливается из специальной акустическо-прозрачной ткани, равномерно натянутой на раме, кторорая имет магнитные или механические фиксаторы, позволяющие закреплять их на передних панелях АС. Видимо, от частого открывания и закрывания АС грилями, у Вас, либо сломалось часть фиксаторов на грилях АС, либо их фиксация в гнёздах ослабла.

Можно, конечно, попробовать «наколотить» какие-то внешние металлические сетки для защиты АС и динамиков от кошек, но думаю, это влетит в копеечку, а учитывая уровень Ваших АС дешевле будет заказать испорченный кошками (гриль) или динамик, если Вы так любите своих животных и разрешаете им залезать куда они захотят. )))

Обратитесь к краснодеревщику или на мебельное производство. Вам там смогут из плотной ламинированной фанеры сделать рамки под грили. В Аудиомании или на Али можно купить крепёж для грилей. Далее в автомастерскую, которая занимается аудиоподготовкой. Там вам из листа сетки пуансоном сделают решётку и возможно помогут с креплением решёток к рамкам. Обойдётся тысяч в пять-семь всё это дело. Таким образом поступил мой приятель, у него точно такие же колонки и три кошки. Фотки попрошу прислать, но он не очень любит светить аппаратуру. Но попробую таки:))

ПС Плотная ламинированная фанера используется в авиации, она очень жёсткая, поэтому рекомендую её, а не МДФ.

Сетку и так можно попробовать закрепить, но тогда работы с фанерой больше.

Здравствуйте! Вам Alex дал более чем развернутый ответ. От себя могу добавить одно, в посадочные гнезда или посадочные штекера можно попробовать иголкой немного силикона добавить и дать высохнуть, знакомый так свою проблему решил. Еще можно фум-ленту использовать, но для снять/поставить такой вариант наверно мало пригоден.

Резонансы пластика неизбежны на высокой громкости.

Сколько было АС, ни одна не резонировала на любой громкости.

У этих колонок при громком прослушивании басовики касаются грилей. На громкости выше средней грили обязательно снимать.

Формуем мелкую сетку.

Доброго времени суток. Сегодня расскажу как я формую кастомные грили. Несколько человек просто спрашивали в ЛС. Большие радиусы и если с фаской формуются проще. А вот когда миниатюрные да под прямым углом — тут есть нюанс.
В общем вот…

Изготоавливаем пуансон и матрицу. Я делаю на фрезере по шаблонам распечатанным на 3d принтере. Мне так удобнее. Пуансонов два, там фаски небольшие есть по краю. А матрицу переворачиваем, чтобы получить зеркальную копию Собираем вот такую нехитрую приспособу, для центровки. Ровняем пуансон в матрице, более менее равномерно и приклеиваем пуансон к верхней досочке. Зазор по периметру — полторы толщины сетки толщины сетки я делаю Чтобы получилось примерно так. Вырезаем сетку с запасом и приклеиваем её на двухсторонний скотч. Смотрим на просвет чтобы ячейка легла ровно, иначе будет некрасиво. И засовываем всё это в приспособу.

Теперь есть один важный момент, давим за два раза Иначе сетку порвет. Первый раз не сильно, только чтобы получить видимый отпечаток.

Разбираем. Вот что получилось. Подрезаем сетку с небольшим запасом. Примерно чтобы загиб получился нужной нам ширины. Укладываем это еще разок и уже давим по хорошему. Получается ровная сеточка, и без разрывов на маленьких радиусах. Края сетки продавливаются в матрицу и сетку уже не рвёт . Далее немного ровняем кромку и подгибаем по месту, если поверхность не плоская. 2 3 4

Гриль для колонок своими руками ⁠ ⁠

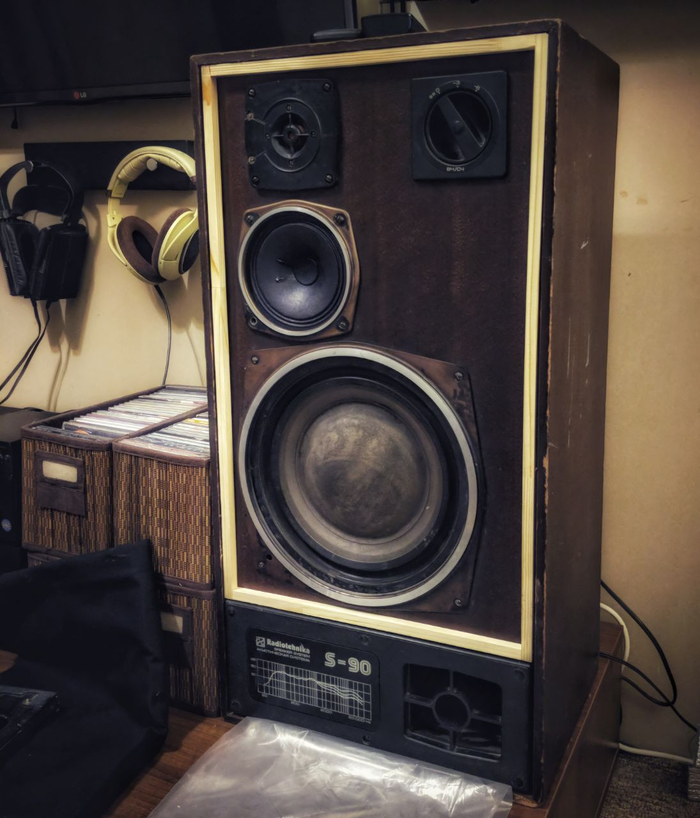

Реанимировал я недавно свои многострадальные S-90, убрал пищалку, поставил широкополосник, прочее по мелочам. И захотелось также снять эти ужасные металические сетки. Во-первых, их внешний вид уже давно оставлял желать лучшего, во-вторых, подзвякивали они в особо басистые моменты фильма или музыки.

Ремарка для адептов качественного звука: не спешите гнобить за колонки, они у меня исключительно для средне-низкого подбухивания и на качество звука не претендуют. Для этого наушники вон висят.

Убрать сеточки — дело нехитрое. Но голые динамики оставлять тоже как-то не комильфо. Пыль всякая на них падает, пролить что-нибудь можно, кошка опять же. Взгляд зацепился за выступающий бортик по краю передней части. Прикинул варианты и решил сделать рамку обтянутую тканью, так называемый гриль.

Для закупки материалов понадобится Оби и магазин Ткани. Или любые магазины, где можно купить следующее:

— Рейки деревянные 10*10 мм, длиной 1 метр, 4 штуки. (или сразу нарезать 542*315 мм)

— Саморезы по дереву 2,5*25, 8 штук

— Ткань. Рекомендуют акустически прозрачную (можно подуть через неё) и тянущуюся. Кто-то использует женские плотные колготки. Я взял хлопковую ткань для вышивания «канва». Не тянется, поэтому натягивать было чуть сложнее.

— Мебельный степлер и скобы для него.

— Широкий черный акриловый маркер

— Магнитная лента или круглые неодимовые магнитики. Это опционально. У меня получилось сделать так, что гриль вставляется очень плотно в распор и крепления не понадобились.

Также пригодится дрель или шуруповерт со сверлом 2 мм для отверстий под шурупы и сверло 5-6 мм для зенкования.

Для начала замеряем необходимую длину планок для рамки. Крепить углы можно было под 45 градусов, но у меня не было стусла, так что крепил по-колхозному встык. Для монтажа и удержания реек оказалось удобно использовать широкие зажимы от фото-фона. Если подобных штук нет, то можно попробовать использовать самые большие канцелярские зажимы, ну или сначала посадить стык на клей, а затем сверлить.

Закрепляем, сверлим двухмиллиметровым сверлом на глубину шурупа, зенкуем, закручиваем шуруп. Переходим к следующему соединению.

Примеряем, чтобы хорошо сидело. Зазор в миллиметр вполне допустим, он исчезнет после натяжки ткани и гриль будет входить плотно. Если не влезает, то можно подшкурить крупной шкуркой или снять лишнее рашпилем или рубаночком.

Время для покраски. Сколько я советов читал, все говорят про краску и кисточку или даже балончик. Почему-то идеи с широким маркером я не видел, но это очень и очень удобно. Высыхает практически мгновенно, защитной подложки не надо, никакого запаха, покрытие вполне однородное, а учитывая, что оно всё равно будет под тканью, то идеальная чернота и равномерность не обязательна.

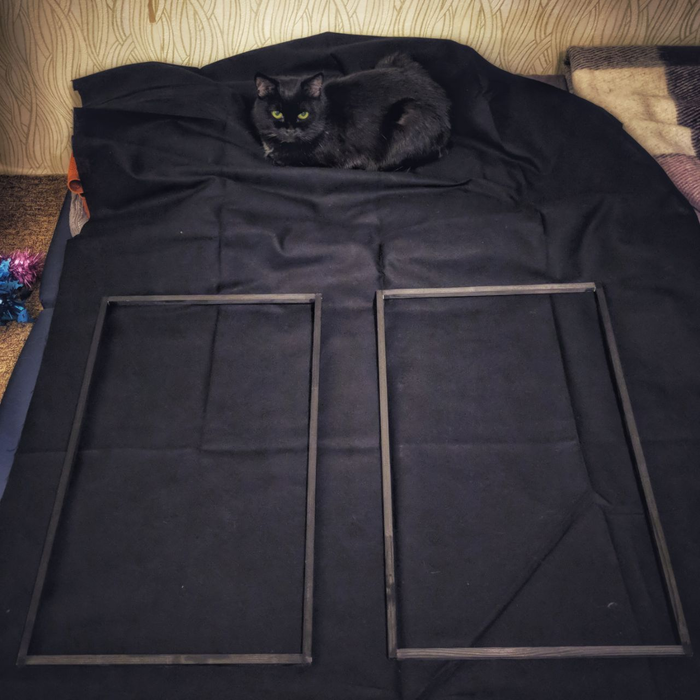

Покрасили со всех сторон, разложили ткань, примерили необходимые отрезы, погладили котэ.

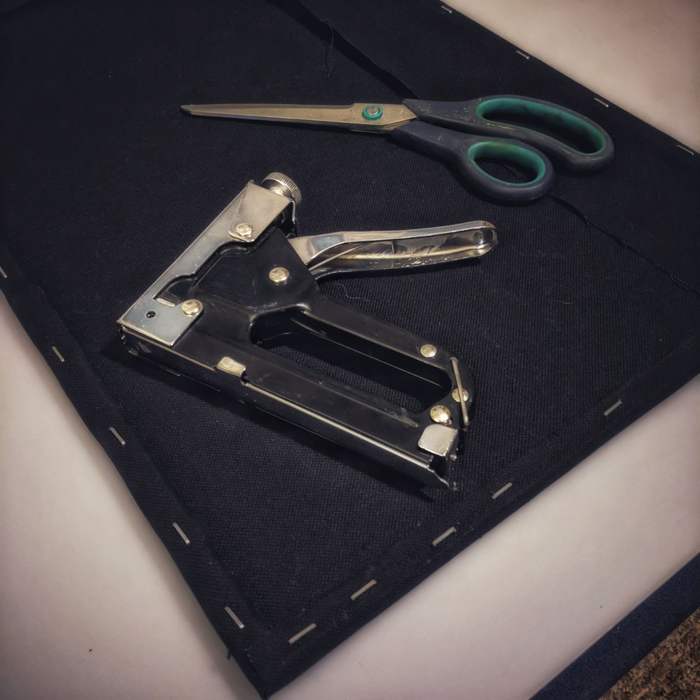

Можно обтягивать. Отрезы ткани делаем с запасом сантиметров в пять по краям, чтобы удобно было натягивать. Крепим по схеме:

— Сначала пара тройка скоб по центру длинной рейки

— Затем пара тройка скоб в длинную рейку напротив (натягивая ткань, но не сильно, чтобы рейки не согнулись друг к другу)

— Пара скоб по центру короткой рейки

— Пара в короткую рейку напротив

— Затем натягиваем и закрепляем ткань ближе и ближе к углам

Пара советов. Так как рейки у меня не очень толстые, то скобы я бил не вплотную друг к другу, а на расстоянии 3-4 см, побоялся расколоть рейку вдоль. На качестве натяжения не сказалось. Ну и так как ткань оказалась довольно плотной, то я вырезал куски около углов, чтобы при натягивании она там не скомкалась.

Лично у меня то ли степлер оказался неправильно настроен, то ли что, но некоторые скобы входили не до конца. Потом аккуратно дожал каждую плоскогубцами.

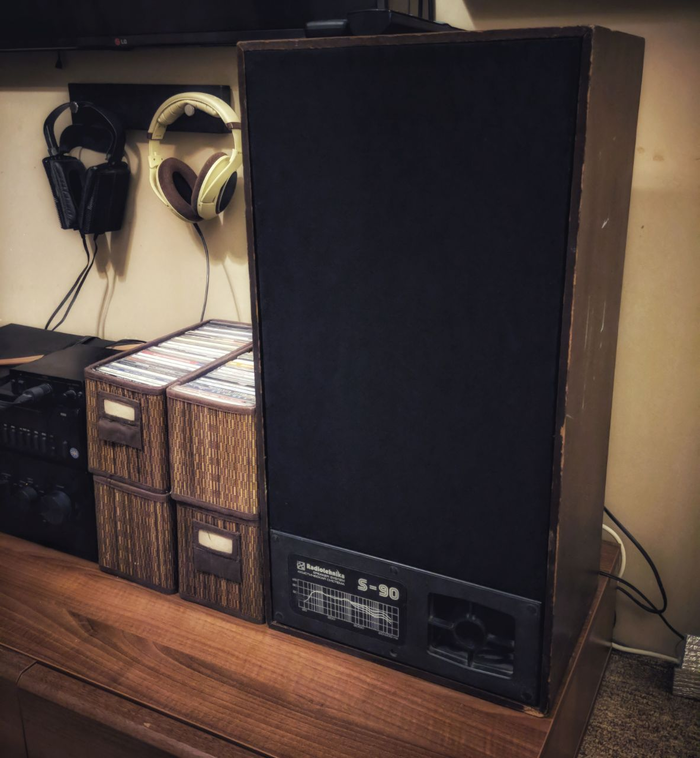

Обрезаем остатки ткани, примеряем. Красота готова.

На всё про всё ушло часов пять с перерывами на пиво.

542 поста 1.6K подписчика

Было лучше, сорян)

Блин, чувак, обкоцаные углы и шпон теперь люто выделятся на фоне идеальных грилей)

У этих колонок был весьма приличный звук.

Осталось корпуса подшаманить и будет агонь!
