Монтаж трубопроводов и заправка кондиционера HALLA.
Работы по приведению машины в порядок продолжаются. Скоро лето и пришло время восстановления работы кондея. Для этого нужно поставить трубопроводы на место.

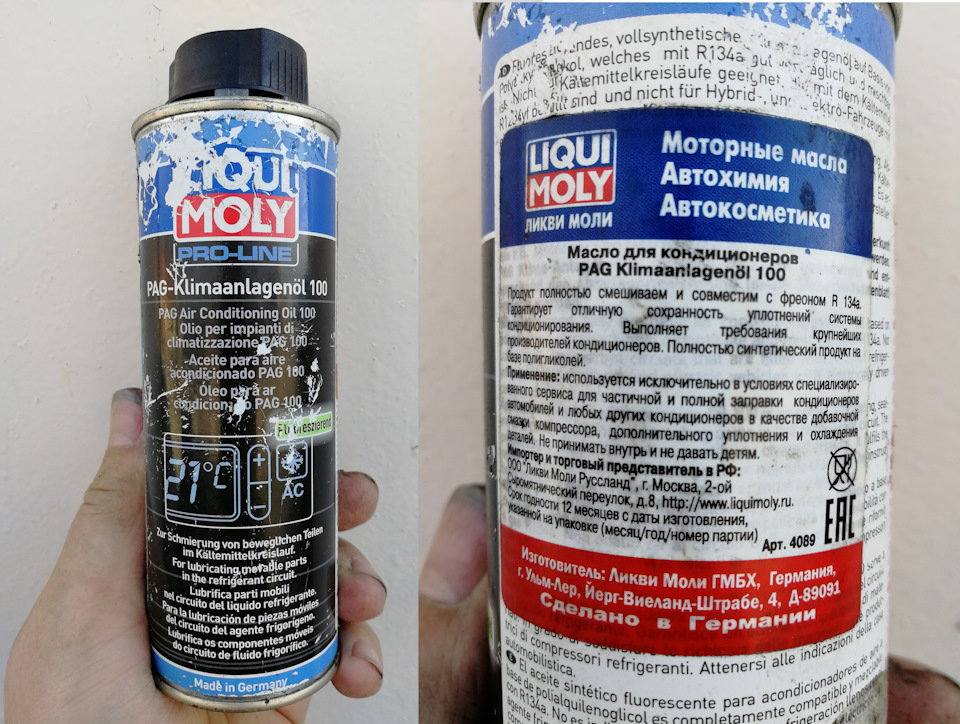

Масло для смазки колечек уплотнений взял у мастера по авто кондиционерам.

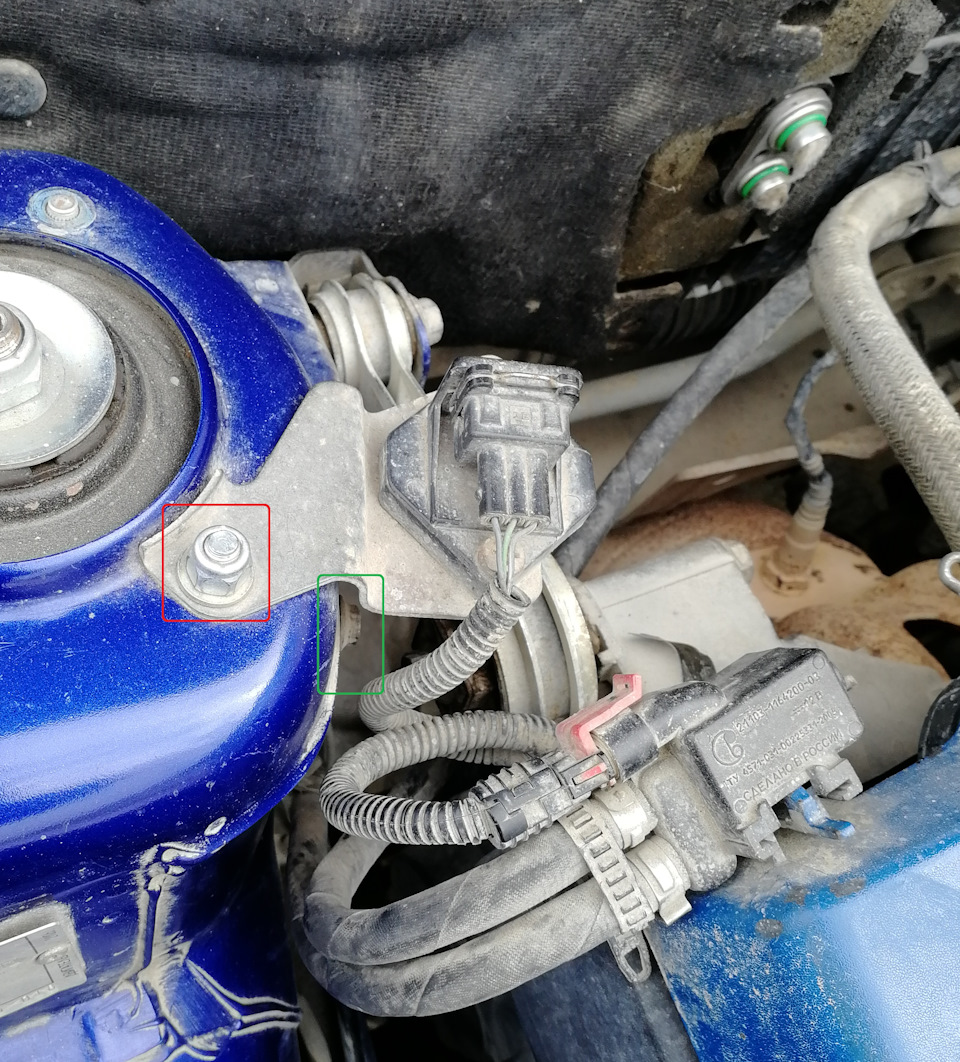

Сначала надо снять кронштейн датчика неровной дороги. Шпилька крепления трубопроводов находится под ним.

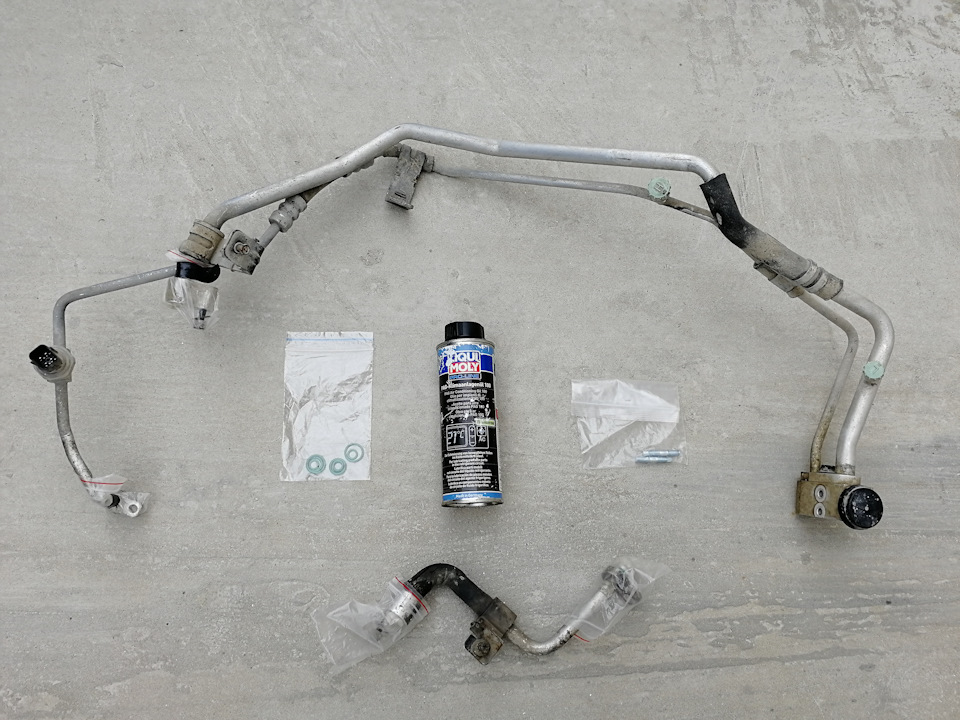

Разобрал на отдельные части, чтобы облегчить монтаж и замену уплотнителей.

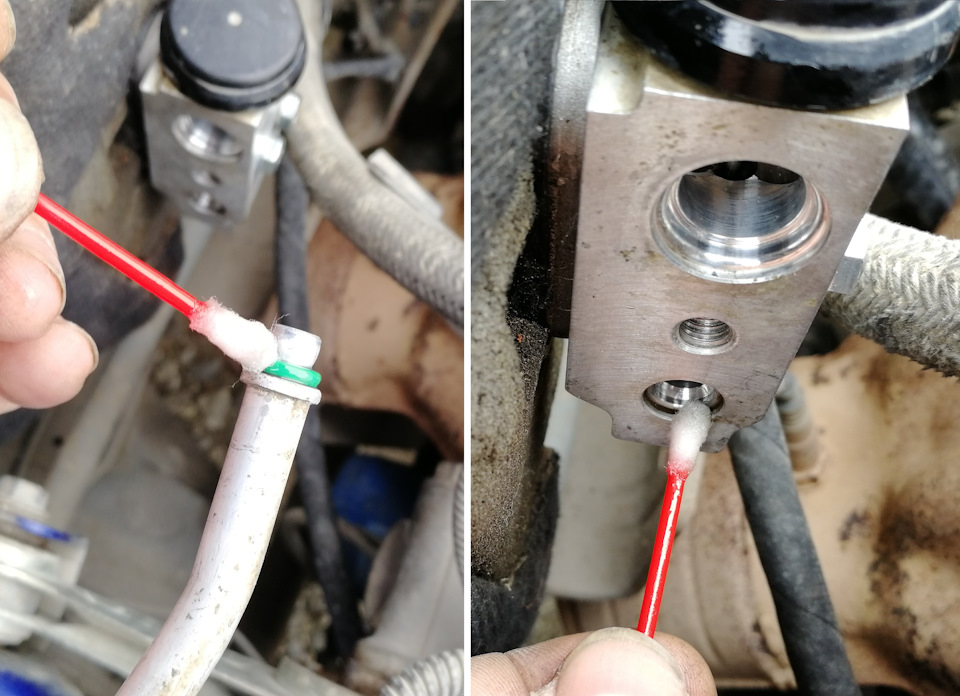

Очистил ТРВ, смазал уплотнители и поставил на место.

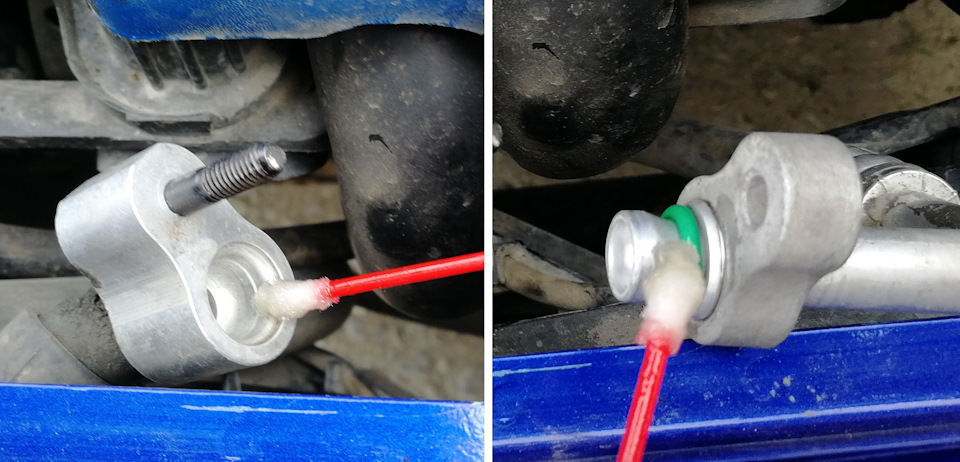

Подготавливаю к установке нижнюю трубку. Смазываю уплотнитель и место установки.

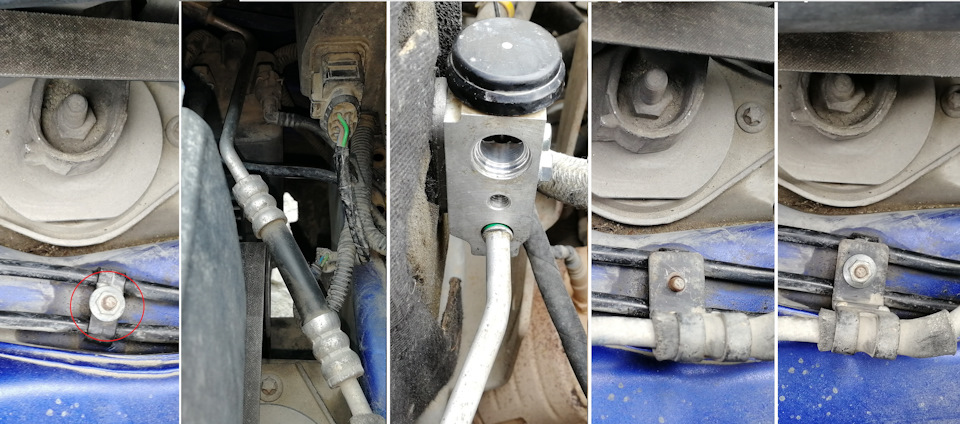

Установка трубки: открутил гайку крепления к лонжерону, Завёл гибкий конец к конденсору, завёл другой в ТРВ, и закрепил трубку на лонжероне.
Подготавливаю к установке верхнюю трубку. Смазываю уплотнитель и место установки.

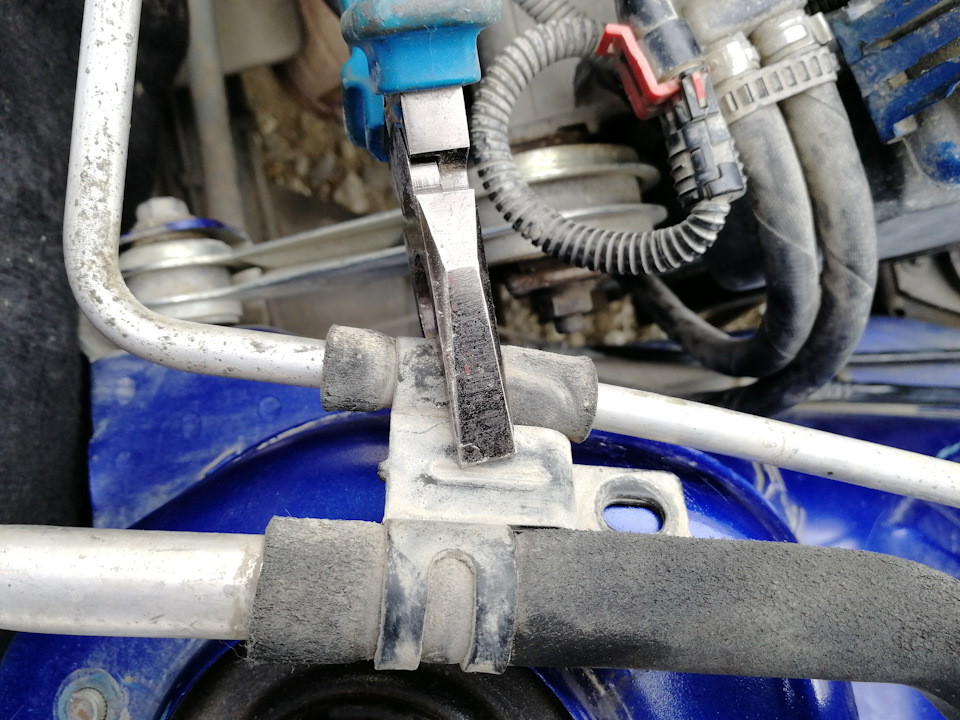

Обжимаю кронштейн крепления.

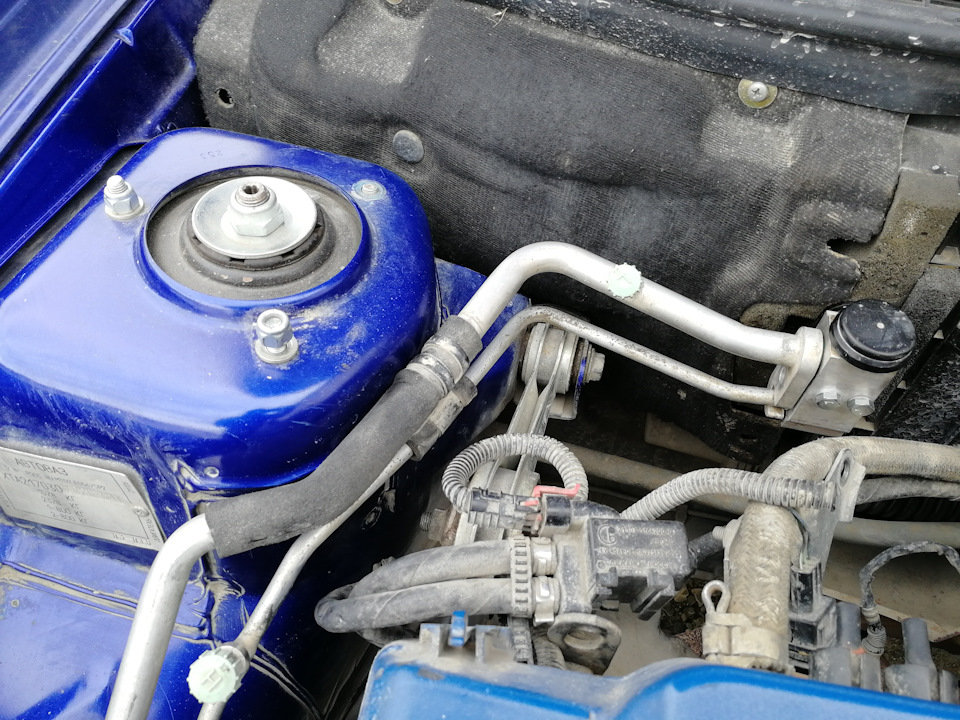

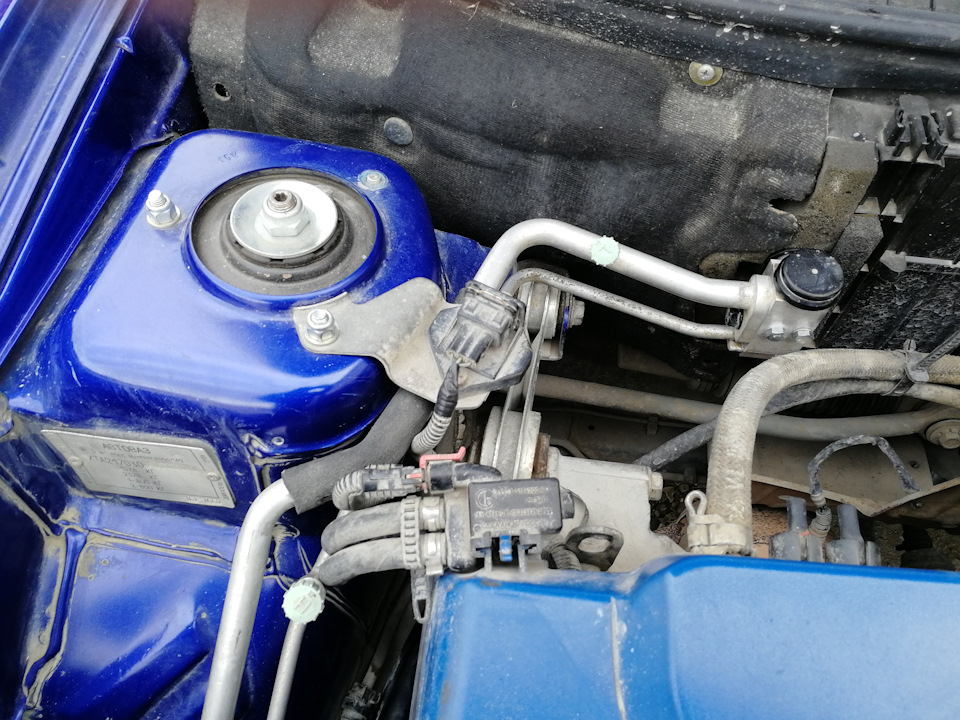

Устанавливаю трубки на места.
Закручиваю крепёж.
Ставлю на место кронштейн датчика неровной дороги.
Собираю соединение верхней трубки со шлангом компрессора.
Для дальнейших работ снял бампер.

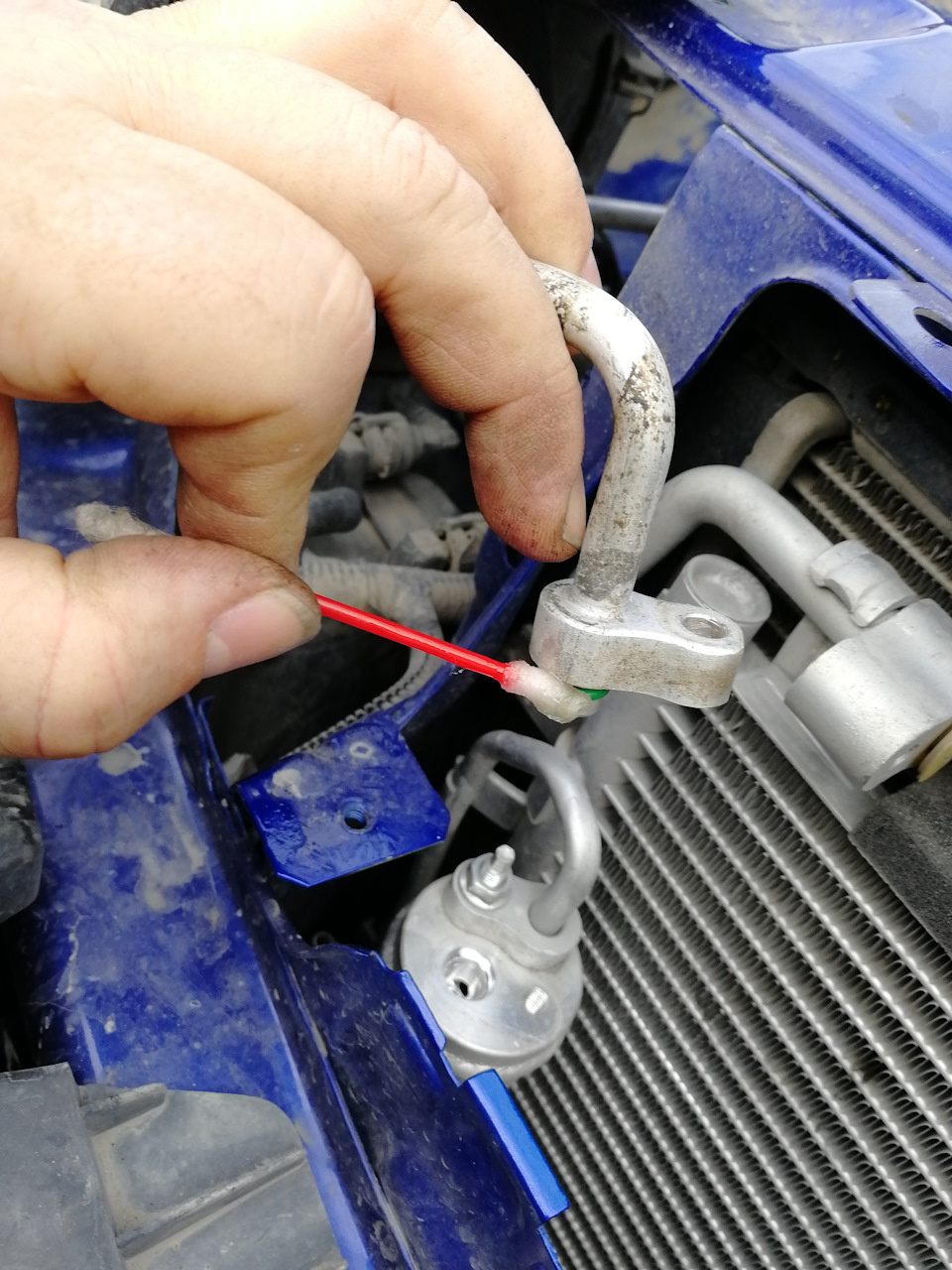

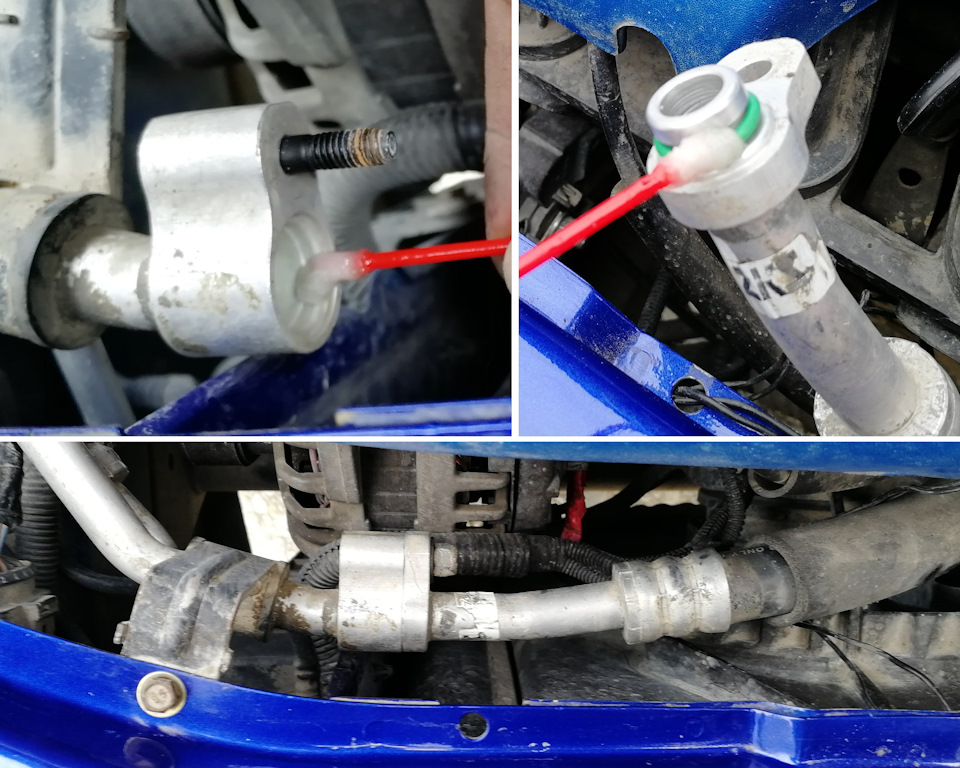

Подготавливаю соединение.

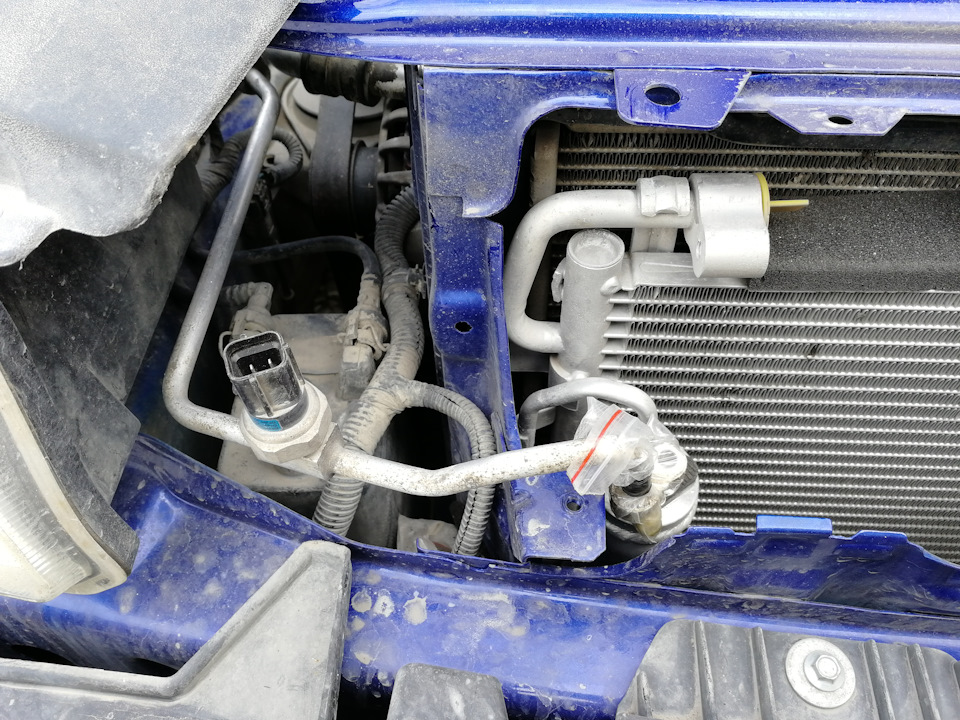

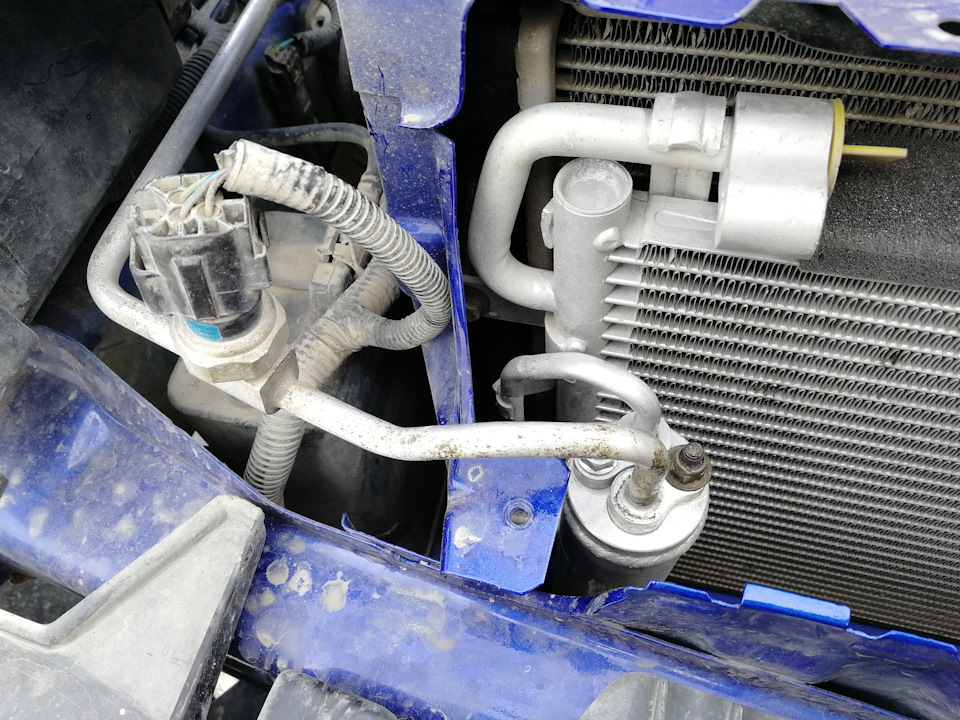

Подсоединил трубку к ресиверу и подключил датчик давления фреона.

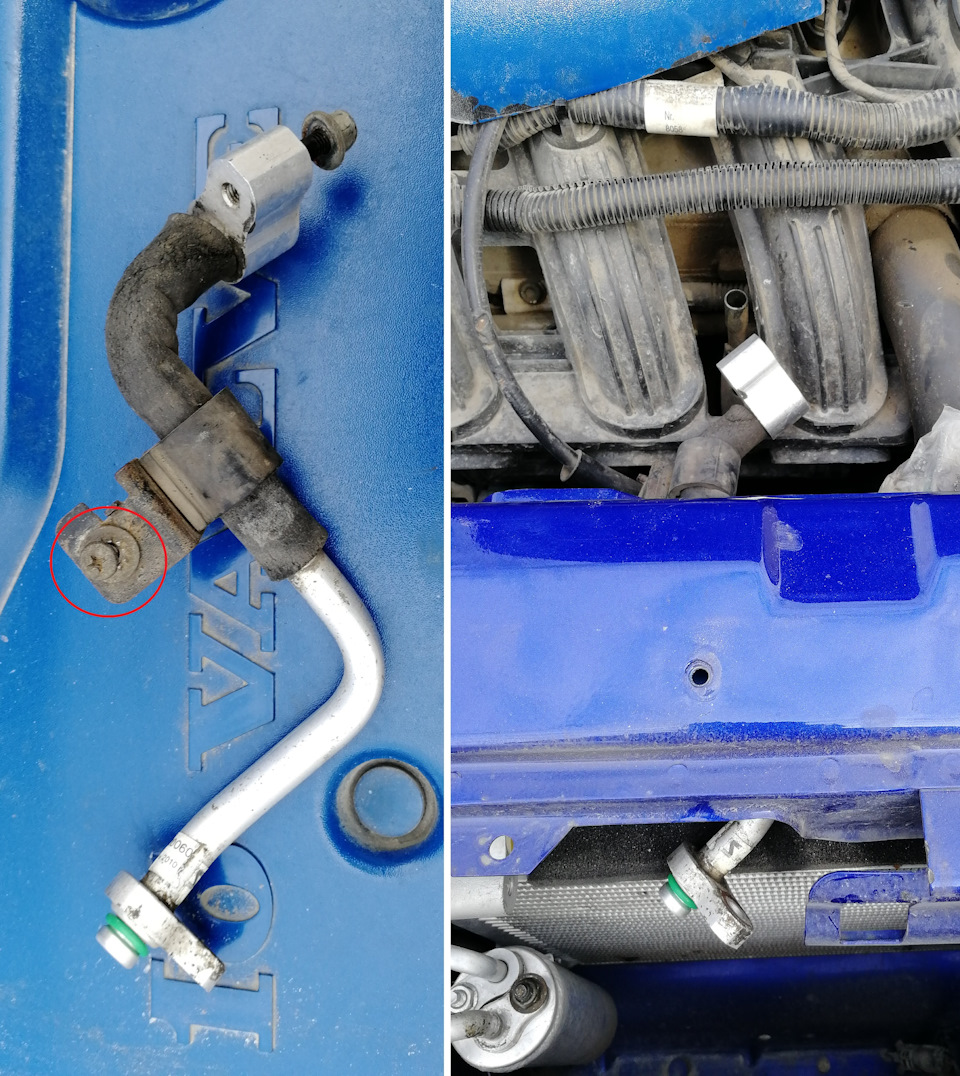

Чтобы установить короткую трубку нужно выкрутить из неё шпильку, снять крышку ДВС и вынуть масляный щуп.Тут выяснилось, что вместо болта кто то использовал саморез.
Подготовил и собрал соединение к шлангу компрессора.

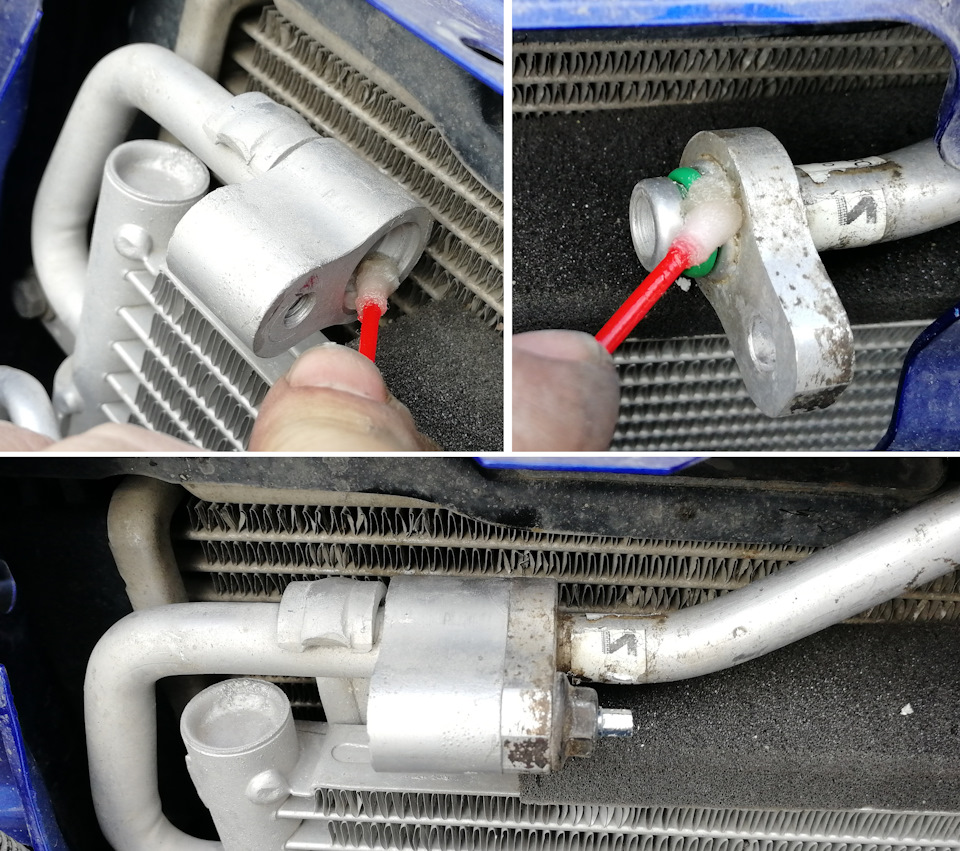

Собрал соединение с конденсором.
Тот самый саморез закрученный в метрическую резьбу кронштейна.Нашёл в закромах подходящий болт М5. Прошёл резьбу метчиком и закрепил кронштейн как должно быть.
На следующий день заехал к мастеру. Все работы по заправке маслом и фреоном заняли десять минут. Даже не успел ни чего заснять. Кондей заработал нормально, так что к летней жаре готов.
Ремонт трубок кондиционера, замена трубок на шланги
При повреждении герметичности алюминиевой трубки автомобильного кондиционера часто ремонт магистрали осуществляется с помощью замены поврежденного участка трубки на специальный фреоностойкий резиновый шланг высокого давления. Такой способ актуален по нескольким причинам:
- шланг дешевле оригинальной трубки;
- шланг не подвержен коррозии и прослужит дольше, чем трубка;
- шлангом удобно работать и придавать ему нужную геометрию;
- трубку намного проще отрезать, чем демонтировать.
особенно такой ремонт распространен при повреждении герметичности заднего контура автомобиля.
Ремонт заднего контура кондиционера
Магистрали, трубки и фитинги автомобильных кондиционеров довольно часто оказываются «слабыми звеньями» системы. Разгерметизация контура обычно обнаруживается весной, так как зима для алюминиевых магистралей становится серьёзным испытанием. Ремонт магистралей наиболее часто необходим для автомобилей с задним контуром кондиционера. Рассмотрим особенности ремонта и замены этих элементов.
Шланги и фитинги
Практика показывает, что пайка и заваривание трещин в алюминиевых магистральных трубках является далеко не лучшим способом ремонта. Гораздо более простым и надёжным решением становится замена трубок на гибкие шланги, специально предназначенные для эксплуатации в системах автомобильных кондиционеров.
Шланги используются и при монтаже автокондиционеров в старые автомобили, автобусы, сельскохозяйственную и строительную спецтехнику – т.е. туда, где климатические установки изначально не были предусмотрены. Для соединения шлангов между собой и с другими элементами системы используются разнообразные фитинги с обжимными соединениями.
Инструменты для ремонта магистралей
Работа с магистралями автокондиционера невозможна без наличия специального инструмента. Для обжима гибких шлангов необходимы ручные и стационарные кримперы. Качественный монтаж алюминиевой трубки невозможен без трубореза, труборасширителей и вальцовочного приспособления. Ни в коем случае нельзя резать трубку ножовкой, так как при этом образуется мелкая стружка, которая при попадании в систему выводит из строя компрессор.
Для каких автомобилей нужен ремонт заднего контура?
Как правило, задний контур климатической системы устанавливают в крупных семиместных автомобилях:
- Toyota Land Cruiser
- Toyota Land Cruiser Prado
- Toyota Highlander
- Mitsubishi Pajero
- Nissan Pathfinder
- Subaru Tribeca
- Ford Explorer
- Cadillac Escalade и др.
Большой объём салона не обеспечивает поддержания комфортной температуры для пассажиров задних сидений. В конструкцию климатической установки вводится задний контур специально для охлаждения воздуха в этой зоне.
Слабые места заднего контура
Повышенный износ заднего контура обусловлен конструкционными особенностями семиместных автомобилей, а также климатическими и дорожными особенностями нашей страны. Основным слабым местом становятся длинные алюминиевые трубки магистралей, протянутые к задней части кузова. Они располагаются под днищем автомобиля и абсолютно не защищены от повреждения вылетающим из-под колёс песком и мелкими камешками. Наиболее часто трубки повреждаются зимой:
- смесью снега и песка или талой воды и песка, которая действует на алюминий, как пескоструйный аппарат;
- химикатами для таяния снега, которые ускоряют коррозию;
- острыми обломками льда, попадающими под днище автомобиля и сминающими или царапающими трубки.
Поэтому весной владельцам больших автомобилей обязательно следует проводить профилактический осмотр заднего контура кондиционера, чтобы своевременно выявлять и ликвидировать поломки. Но и в остальное время не следует забывать о повышенной уязвимости хладонесущих магистралей.
Ремонт заднего контура
Восстановить работоспособность системы кондиционирования воздуха можно тремя способами.
Как отремонтировать трубку кондиционера автомобиля своими руками
В качестве хладагента в автомобильной системе кондиционирования используется фреон, которые обладает высокой текучестью и способен проникать через малейшие повреждения. Потеря даже небольшой его доли от общего количества резко снижает эффективность охлаждения воздуха в салоне.
Если дефект заключается в появлении трещины или небольшого отверстия в магистральной трубке, то газ уходит полностью, причём вместе со смазывающим маслом.
Почему трубки кондиционера начинают выходить из строя
Современные трубки изготовлены из тонкостенного алюминия и запасом прочности не обладают.
Причин образования утечек может быть несколько:
- внешняя и внутренняя коррозия, алюминий и сплавы на его основе постоянно защищены слоем окисла, но при его нарушении химическим или механическим путём металл быстро вступает в реакции со многими веществами и разрушается;
- вибрационные нагрузки, некоторые лёгкие сплавы обладают хрупкостью при старении и легко покрываются сеткой микротрещин;
- механические повреждения при ДТП, неаккуратных ремонтных вмешательствах или неправильной прокладке без защиты от внешнего воздействия;
- трубки быстро протираются при разрушении их крепления и касании окружающих деталей.
Обычно повреждения плохо различаются визуально, искать их приходится по косвенным признакам или методами диагностики утечек.
Как определить повреждение трубок
Иногда при осмотре магистралей можно заметить следы потёков масла, которое входит в состав фреона при заправке. Но и оно имеет свойство испаряться со временем или маскироваться внешней грязью.
Для точного определения места повреждения подкапотное пространство отмывается, после чего система опрессовывается с применением специального красителя, который хорошо виден в свете ультрафиолетового фонаря.
Его же можно добавлять в состав хладагента для определения следов медленной утечки в процессе эксплуатации.
Способы ремонта
Лучшим и наиболее радикальным методом ремонта будет замена пострадавшей трубки на новую оригинальную деталь. Это не очень дёшево, но надёжно, такая запчасть имеет ресурс, сравнимый с конвейерной комплектацией, и с большой вероятностью хлопот не доставит до конца срока службы автомобиля.
При покупке детали нужно сразу по каталожным номерам подобрать уплотнительные кольца из металла с нанесённым слоем резины, они одноразовые.
Но не всегда удаётся быстро добыть нужную запчасть. Особенно на старые, редкие автомобили. Ждать окончания сроков доставки в сезон тоже мало кто пожелает. Поэтому могут быть применены разной степени надёжности ремонтные технологии.
Аргонно-дуговая сварка
Варить алюминий и его сплавы непросто, именно по причине быстрого образования на его поверхности той самой окисной плёнки. Металл мгновенно реагирует с кислородом, который всегда присутствует в окружающей атмосфере. Особенно при высокой температуре, которой требуют процессы пайки или сварки.
Сварка алюминия производится специализированными аппаратами в среде аргона. Доступ кислорода к шву при этом исключается непрерывным потоком инертного газа, а заполнение дефектов обеспечивается подачей присадочного материала, поставляемого в виде прутков различного химического состава.
Работа с аргоновыми аппаратами вряд ли возможна самостоятельно, оборудование стоит очень дорого, а сам процесс требует большого опыта и квалификации.
Гораздо проще снять повреждённую трубку и воспользоваться услугами профессионального сварщика. Если повреждение одиночное, а в целом трубка сохранилась хорошо, то отремонтированная таким способом деталь будет служить не хуже новой.
Ремонтные составы
Для быстрого ремонта можно использовать эпоксидные составы типа «холодная сварка» и армирующие бандажи. Надёжностью такой способ не отличается и долго не прослужит, это можно считать лишь временной мерой. Но иногда удаётся получить достаточно прочное и герметичное соединение.
В любом случае трубку придётся снимать и тщательно очищать от следов грязи, жира и окислов. Для придания прочности заплате используется армирование тканевыми материалами, например, на основе стекловолокна.
Образуется стеклопластиковый бандаж, герметичность которого определяется качеством очистки и адгезии компаунда к металлической поверхности. Для лучшего контакта отверстие или трещину разделывают механическим способом.
Готовые комплекты
Иногда целесообразней заменить металлическую трубку на резиновый шланг с наконечниками, или изготовить её самостоятельно. Существуют наборы комплектующих для подобных работ. В их состав входят трубки, фитинги, инструмент для обжима.
Если используются гибкие шланги, то материал должен быть специальным, это армированные резиновые шланги со стойкостью к фреону, маслу, высоким и низким температурам, а также способные выдержать с запасом имеющееся в магистрали давление.
Популярные составы для ремонта трубки кондиционера
Можно выделить несколько составов, в зависимости от технологии ремонта.
Ремонт пайкой
Используется газовая горелка на пропановом баллоне и припой для алюминия компании Castolin. Внутри присадочного прутка уже имеется флюс, поэтому работа сводится к подготовке поверхности, механической обработке и разогреву трубки горелкой.
По мере плавления припоя, материал затекает в дефекты поверхности, образуя прочную металлическую заплату, надёжно внедрённую в стенку трубки. Потребуется некоторый опыт пайки алюминия, но в целом это значительно проще, чем сварка, и не требует дорогого оборудования.
Poxipol
Популярный эпоксидный состав южноамериканского происхождения, работающий, в том числе, и по алюминию. Такой ремонт не может быть абсолютно надёжен, но при аккуратном применении известны случаи удачного ремонта трубок, которого хватало на сезон. Затраты небольшие, вполне можно попробовать.
Шланги GoodYear
Имеются наборы из фитингов, шлангов и расходников для самостоятельного изготовления гибкого заменителя алюминиевых трубок. Шланги фреоноустойчивые, армированные, держат нужное давление.
Потребуется специальный инструмент – кримпер, для обжима наконечников. Можно подобрать нужный типоразмер для разных исполнений штатных трубок, а также уплотнительные кольца из обрезиненного металла разного диаметра.
Инструкция по самостоятельному применению
Для быстрого ремонта допускается использование технологии наложения стеклопластикового бандажа на эпоксидном клее.
Можно использовать популярный Poxipol.
- поверхность в зоне дефекта тщательно обезжиривается, зачищается шкуркой, металл слегка разделывается кончиком скальпеля;
- смешанный в соответствии с инструкцией двухкомпонентный состав наносится на место ремонта и на бинт из тонкой стеклоткани;
- ткань оборачивается вокруг трубки и промазывается сверху;
- бандаж плотно удерживается около десяти минут до полимеризации клея.
Работать надо в перчатках, эпоксидные компоненты ядовиты и вызывают стойкое раздражение кожи. Компаунд быстро затвердевает, особенно при высокой внешней температуре.
При возникновении неисправности в пути, необходимо немедленно отключить кондиционер, если раньше это не сделает автоматика по сигналу датчика давления. Иначе работа компрессора без смазки вызовет необратимые повреждения и узел придётся менять в сборе.
10 ошибок при установке и подключении кондиционера в квартире.
Как установить и подключить кондиционер самостоятельно? Давайте будем честны по отношению к себе и ответим на этот вопрос прямо, даже если речь идет о маломощном бытовом варианте – никак.
Если у вас нет специального оборудования (вальцовка, динамометрические ключи, вакуумный насос и многое другое), навыков работы с ними, то сделать это в первый раз своими руками, у вас навряд-ли получится.
Неважно, сколь много полезных советов и инструкций от А до Я вы прочитаете, все равно можно упустить какую-либо малозаметную деталь, либо сделать работу из-за отсутствия опыта недостаточно качественно.
В итоге через определенный промежуток времени, вам все равно придется вызывать специалистов и все переделывать.
Для чего же тогда эта статья? Для того, чтобы приглашая монтажника или бригаду кондиционерщиков, вы могли самостоятельно проконтролировать качество работ в процессе их выполнения, и быть уверенным, что ваш кондиционер проработает долго и без всяких проблем.
С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.
Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.
Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.
Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.
Профессиональные монтажники уже давно используют для этого дела строительный пылесос.
Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.
Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.
В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.
Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.
В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.
Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.
Монтажную пластину выставляете строго по уровню.
При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.
Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.
Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.
Опять же не забывайте про уровень.
Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.
Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.
Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.
Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.
Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.
Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.
Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.
При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.
Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.
Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.
По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.
Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:
- медный фреонопровод диаметром 1/4 и 3/8 дюйма
- теплоизолятор, он же утеплитель (K-Flex) толщиной 6мм и выше
- межблочный эл.кабель
- дренажный шланг d-16мм
- армированный скотч или виниловая лента
Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.
При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.
Переходим к этапу подготовки трубок.
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.
Концы обрабатываются риммером.
Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера.
Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.
Высота установки трубки в вальцовочный зажим строго регламентируется.
Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.
Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.
Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
- 1/4 – 16-20Нм
- 3/8 – 35-45Нм
- 1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали.
Закрепляете внутренний блок на монтажную пластину.
Соединяете дренажные шланги кондиционера.
Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.
Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.
Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.
Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.
Чтобы закончить с внутренним блоком переходим к подключению проводов питания.
Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.
Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:
- L- фаза
- N – ноль
- значок заземления
Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.
При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.
В щитке устанавливается автомат на 16А.
При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.
Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.
В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.
Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.
Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.
Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.
Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.
А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.
Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.
А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.
Это в дальнейшем приводит к двум последствиям:
- разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя
- постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров
Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.
Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.
Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.
Когда звук практически пропадет, с этого момента и начинайте отсчет времени.
Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.
Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.
Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.
Однако попадаются и полупустые экземпляры (экономят фреон).
Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?
При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.
Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.
Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.
После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.
При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.
Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.
